1 Röntgenberendezések és röntgenhelyiség Fogászat - radiológia Klinikai vizsgálatot gyakran röntgenvizsgálat követ Diagnózis kiegészítéséhez, megállapításához hozzájárul Fontos mellékleleteket nyújthat Szerepe többrétű: Diagnózis Tervezés Eredményesség vizsgálata Vecsei Bálint dr. Röntgenvizsgálat felhasználási területei konzerváló fogászat és endodoncia fogpótlástan parodontológia gyermekfogászat, fogszabályozás szájsebészet, implantológia gnatológia egyéb megbetegedések Egyéb röntgenberendezések 1

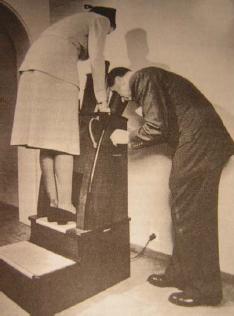

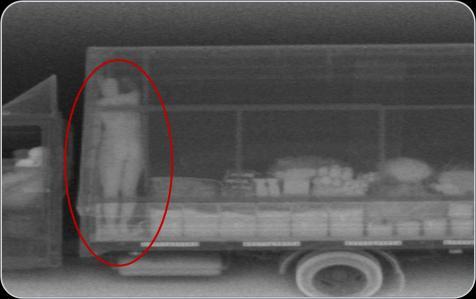

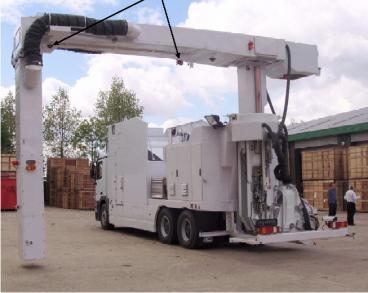

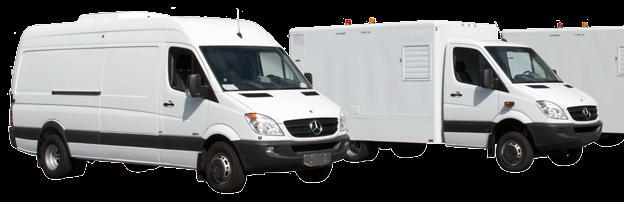

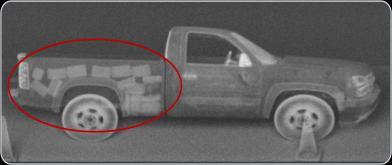

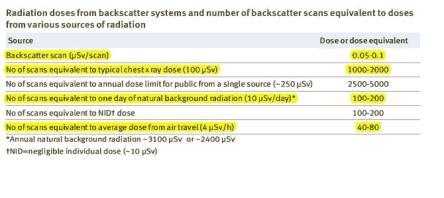

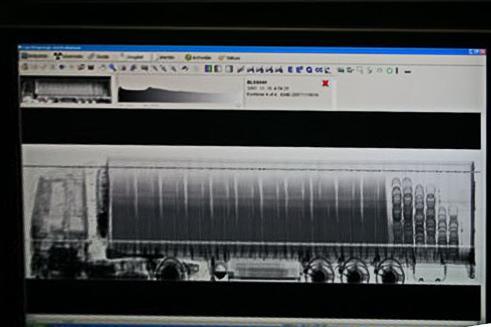

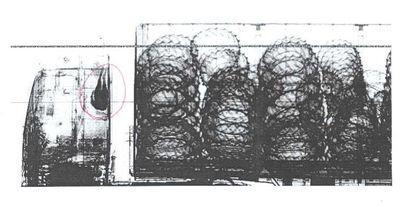

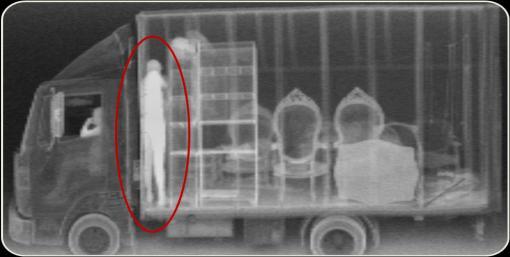

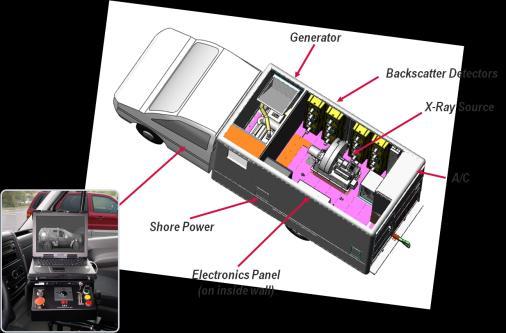

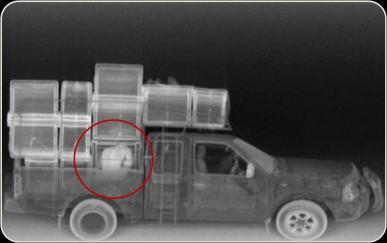

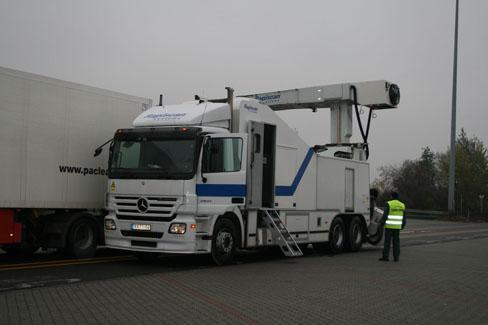

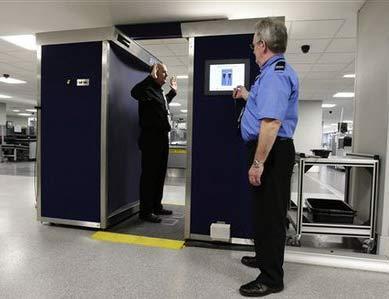

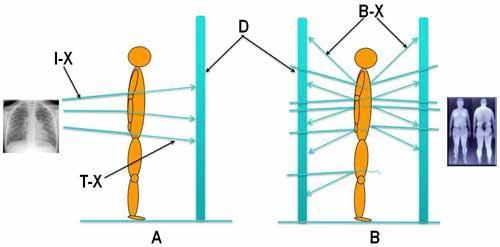

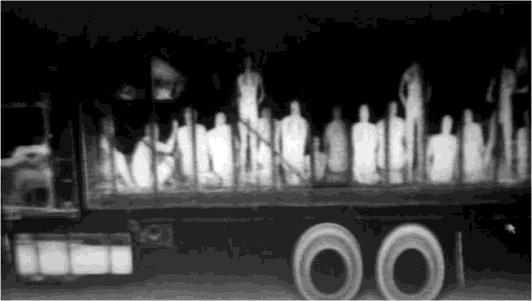

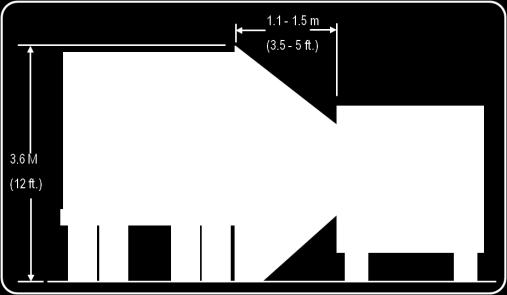

2 Visszaverődéses biztonsági szkenner "Z Backscatter Van 2

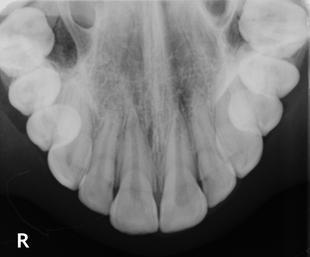

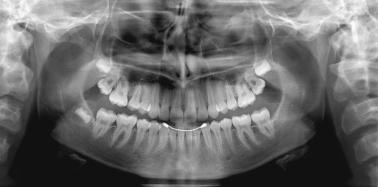

3 A röntgenvizsgálat célja egyes fogak és környezet környező fogágy teljes fogazat állcsontrészek egyéb képletek megjelenítése a röntgenfilmen Röntgenkészülékek Röntgenberendezés: a röntgencső felfüggesztésére, mozgatására és a beteg elhelyezésére szolgáló szerkezet. Részei: Röntgencső Tápegység Kapcsolóberendezés Tubus, diafragma, szűrő Röntgengenerátor Röntgencső Elektron és anód kölcsönhatása 1 MeV-nál kisebb energiájú röntgensugarak előállítására alkalmas berendezés Üvegtartály, benne nagy vákuum ( Hgmm) Egymással szemben katód és anód rákapcsolva nagy elektromos egyenfeszültség - + Fűtött izzó katódból (negatív töltésű, wolfram-spirál, 2500 o C) elektronok lépnek ki és az anód irányába mozogva felgyorsulnak Anódba csapódva mozgási energiájuk elvész hő és röntgensugárzás keletkezik 3

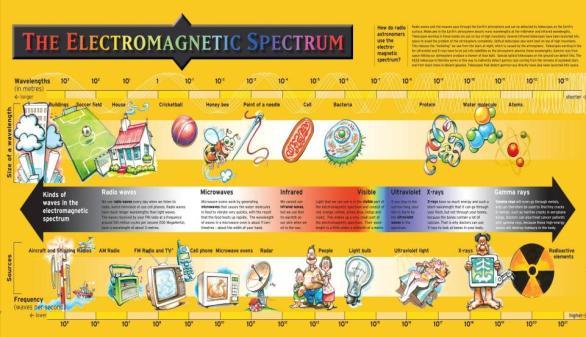

4 A röntgensugárzás (X-sugárzás) nagy energiájú elektromágneses sugárzás, amely akkor keletkezik, ha elég nagy sebességű elektronok valamilyen testbe ütköznek és abban lefékeződnek. A röntgensugárzás (X-sugárzás) nagy energiájú elektromágneses sugárzás, amely akkor keletkezik, ha elég nagy sebességű elektronok valamilyen testbe ütköznek és abban lefékeződnek. Ionizáló sugárzások elektromágneses látható fény ultraibolya fény infravörös sugárzás röntgensugárzás korpuszkuláris alfasugárzás bétasugárzás neutronsugárzás Az ionizáló sugárzások a különböző anyagokban elnyelődve, azokat ionizácó révén elektromos vezetővé teszik. Röntgesugárzás keletkezése röntgensugárzás akkor jön létre, amikor szabad elektronok nagy sebességgel valamilyen anyagba ütköznek elektron - katódból gyorsítás ütközés anóddal röntgen- fény- és hősugárzás keletkezik 1. Elektron és anód kölcsönhatásai ionizáció gerjesztés karakterisztikus röntgensugárzás fékezési röntgensugárzás 2. Röntgensugárzás és anyag kölcsönhatásai klasszikus szóródás fotoelektromos abszorpció Compton-effektus párképződés 4

5 Elektron és anód kölcsönhatása ionizáció külső héjon lévő elektront taszít ki véglegesen a becsapódó elektron az atomból pozitív ion lesz Elektron és anód kölcsönhatása gerjesztés külső héjon lévő elektront még külsőbb héjra löki a gerjesztett állapot visszarendeződik fény vagy hőenergia kisugárzás Elektron és anód kölcsönhatása 3. Karakterisztikus röntgensugárzás 3. karakterisztikus röntgensugárzás belső héjról lökődik ki elektron helye külsőbb héjról pótlódik a héjak közötti energia különbséget az atom röntgensugárzás formájában sugározza ki az egyes elektronhéjak energiaszintje meghatározott, jellemző az anód anyagára a keletkezett röntgensugárzás is meghatározott energiájú, az anód anyagára jellemző Elektron és anód kölcsönhatása fékezési röntgensugárzás becsapódó elektron az anód egy atommagjának közelébe kerül hirtelen lefékeződésből származó energiát röntgensugárzás formájában kisugározza 5

6 A röntgensugárzás hatásai Hatásai az anyagon áthaladó röntgensugárzás és az anyag kölcsönhatásából adódik. Ionizáló hatás egyes anyagok elektromos vezetőképessége megnő (primer hatás) Lumineszcenciakeltő hatás - fluoreszkálást, szcintillációt okoz bizonyos anyagokban (bárium-platinocianid, cink-szilikát, kalciumvolframát) Fotográfiai hatás - megfeketíti a fényérzékeny emulziót Kémiai hatás - kötések felbontása Hőtermelés Biológiai hatás sejteken funkcionális és morfológiai elváltozások A röntgensugárzás gyakorlatilag nem közvetlenül gerjeszt és ionizál, hanem az általa kiváltott nagy energiájú elektronok révén A röntgensugárzás felhasználása Diagnosztikai alkalmazás o Azon felismerésen alapul, hogy a különböző szövetek a sugárzást különböző mértékben nyelik el. o A lágy szövetek a röntgensugárzásra nézve átlátszóbbak mint pl. a csontok. o A szervezetet röntgensugárral átvilágítva az árnyékképen világosabb és sötétebb tartományok figyelhetők meg attól függően, hogy milyen a sugárzás útjába eső szövetek elnyelőképessége A röntgensugárzás felhasználása Terápiás alkalmazás Orvosi gyakorlatban elmondható, hogy a rövidebb hullámhosszúságú röntgensugárzás nagyobb, a hosszabb hullámhosszúságú kisebb áthatolóképességű o A különböző sejtek a sugárzással szemben különböző érzékenységet mutatnak o A fiatal és szaporodásban lévő sejtek különösen érzékenyek o Különösen óvnunk kell azon szerveket, ahol intenzív sejtmegújulás zajlik (csontvelő, ivarmirigyek, bőr alsóbb rétegei) o Ezen okból pusztulnak gyorsabban bizonyos kórosan szaporodó sejtek rosszindulatú daganatok kv értékek alapján a röntgensugarak osztályozása Ultralágy Lágy sugark Középkemény Keméy sugarak Ultrakemény 5-20 kv kv kv kv 250 kv felett 6

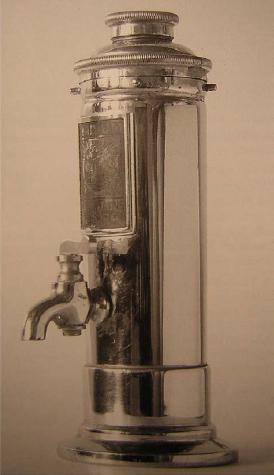

7 Történelem 1. XIX. Sz. vége: elektromos kisülések tanulmányozása légritkított térben Lénárd Fülöp katódsugarakat szabad levegőre kivezeti Wilhelm Konrad Röntgen november 8. fluoreszkálást észlel a kisülési cső közelében lévő báriumplatinicianür ernyőn ( ) Történelem január 13. Rötgen bemutatja felfedezését a német császárnak Az első röntgenfelvétel - Röntgen feleségének kézfelvétele Történelem január Klupathy Jenő és Eötvös Lóránd röntgenfelvéltelt készít Eötvös kezéről Hőgyes Endre: Nem lehetetlen, hogy ezen új sugaraknak, melyeknek mechanikai tekintetben oly hatalmas szövet penetráló hatásuk van, a mellett kétségen kívü chemiai tekintetben is hatnak, therapeutikai tekintetben is szerepük fog lenni a medikában. Történelem : T. A. Edison szemgyulladásról számol be E. H. Grubbe és R. Ludlam: előrehaladott mellrákot próbálnak gyógyítani röntgensugarakkal J. Daniels: hajkihullással járó sugársérülést közöl felvetődik a sugár sejtkárosító hatása Sugárzás okozta epiláció leírását a sajtó úgy ünnepelte, mint ami örökre megszabadítja a férfiakat a napi borotválkozás kínjaitól! Henry Becquerel urán tartalmú ércben természetes radioaktivitást felfedezi 1898 Pierre Curie és Marie Sklodowska-Curie: rádium és polónium felfedezése 7

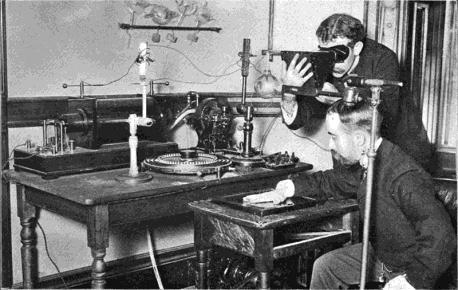

8 8

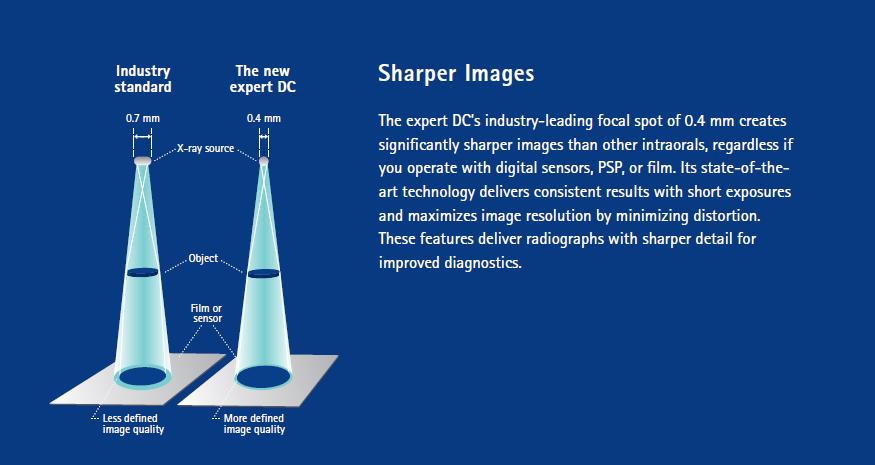

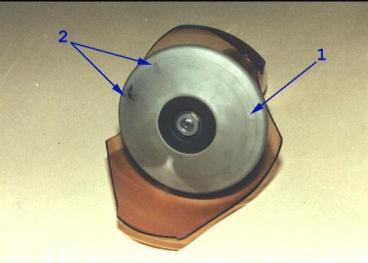

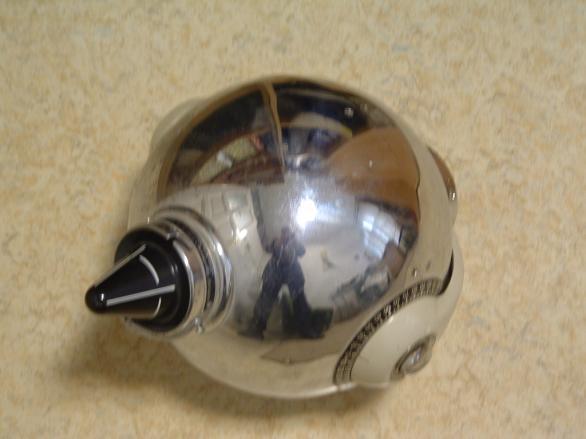

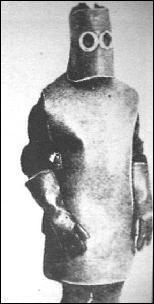

9 borítás katód 1: fókusz jelölése 1: hosszú wolfram szál 2 : rövid wolfram szál Anód túlterhelés jeleivel Az anód dőlésszöge az anód dőlési szögét csökkentve lecsökken a tényleges fókusz nagysága ezáltal a hőterhelés növekszik azonban a cső élettartama csökken csökken az optikai fókusz is ami élesebb képet eredményez túlterhelés hőfejlődés repedések felmaródások egyenetlen felület még kisebb hatásfokú a röntgensugár képződés 9

10 150 kv csőfeszültség esetén az elektromos teljesítmény 99%- hővé alakul Hűtés: víz- vagy olajhűtés, forgóanód Röntgencsövek A röntgengenerátor Biztosítja a röntgensugár előállításához szükséges anódfeszültséget, fűtőáramot és az üzemmódot részei: tápegység vezérlő szervek sugárforrás Egyik legfontosabb része a nagyfeszültségű transzformátor 220V-os váltóáramot a kívánt kv értékre alakítja katód izzításához V-os feszültség kell váltóáram félperiódusában, amikor anód negatív, nincs elektronáramlás Időkapcsoló óra - kezelőpanel Időkapcsoló óra: Expozíciós időt és régebbi készülékeknél a kv és ma értéket lehet beállítani ma: csőáram erősségét jelzi, röntgensugár intenzitását szabályozza kv: csőfeszültséget állítja, röntgensugár minőségét szabályozza felnőtt/gyermek fogcsoport film/szenzor 10

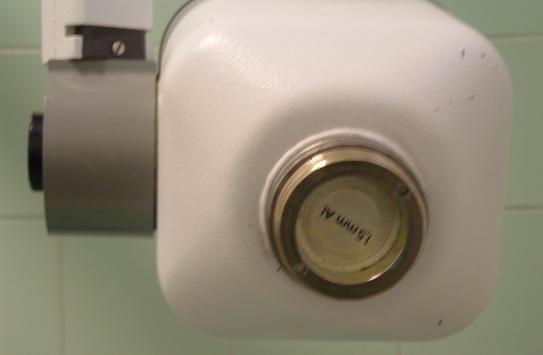

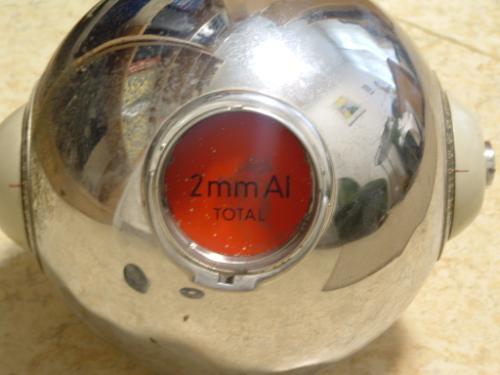

11 Szűrő Röntgensugár különbeöző energetikai spektrummal rendelkező röntgen-fotonokból állnak Nagyobb hullámhossz = kisebb energia Ez csupán a páciens sugárterhelését fokozza, filmet el sem éri Kötelező a szűrő használata: 0,5 2 mm vastag Al szűrő a röntgencső üvegfala, az olaj, az olajtartály anyaga is elnyel a sugárzásból ezt nevezzük a cső önszűrésének 70 kv-ig a teljes szűrésnek 1,5mm Al egyenértékűnek kell lenni Diafragma beszűkíti a sugárkaput, illetve a sugárkapun kilépő szűrt sugárnyalábot csökkenti a megsugárzott terület nagyságát - a film méretére korlátozza ólomból készül, közepén kerek vagy téglatest alakú lyuk található csak a résen keresztül jut ki röntgensugár, a többi része a sugárnyalábnak elnyelődik 11

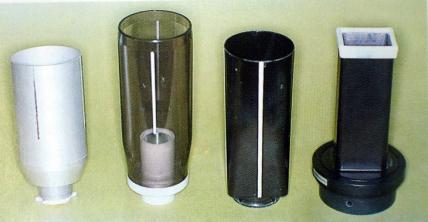

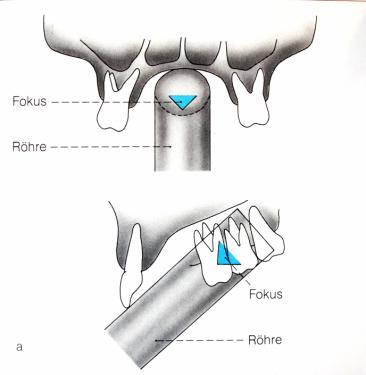

12 Tubus Tubus az állandó fókusz-tárgy távolságot biztosítja, valamint megkönnyíti a célzást fókusz film távolság nem lehet kevesebb 20 cm-nél lehetőség szerint 40 cm legyen a fókuszfilm távolság (hosszú tubus) Tubus Anyaga: műanyag fém Alak: kúp, henger, hasáb Applicator Cones Good Bad Bad 12

13 Tubus végén a megsugárzott terület átmérője maximálisan 6 cm lehet ezt a tubussal és a diafragmával lehet szabályozni rövid tubussal vizsgálva a besugárzott terület átmérőjét: 1. 1,75 cm diafragma 6 cm átmérő 2. 2,65 cm diafragma 11 cm átmérő 3. diafragma nélkül Kollimálás jelentősége Eltérő tubus alakzatok összehasonlítása 12 cm 28,26 cm 2 6 cm 28,26mm 2 113,04 mm 2 Eltérő tubus alakzatok összehasonlítása 12 cm 2 13

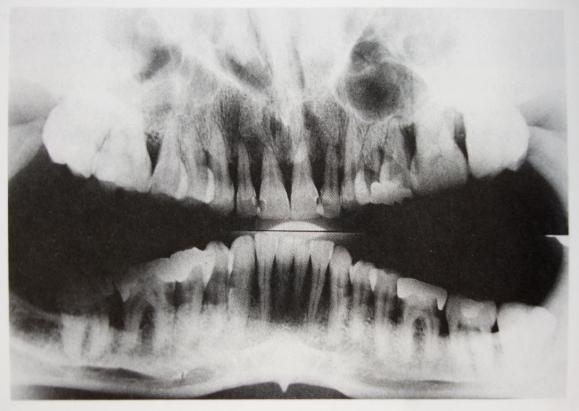

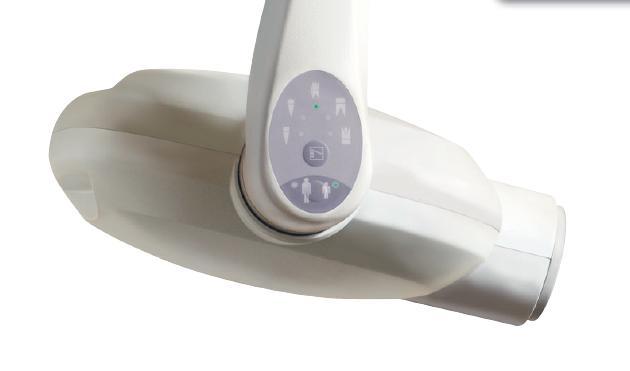

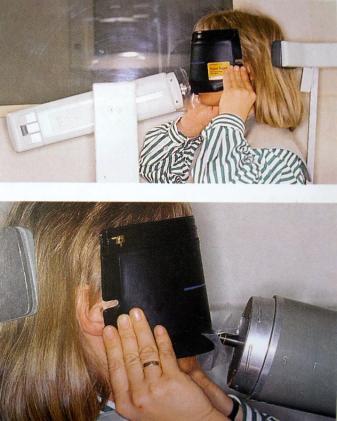

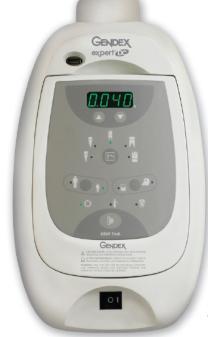

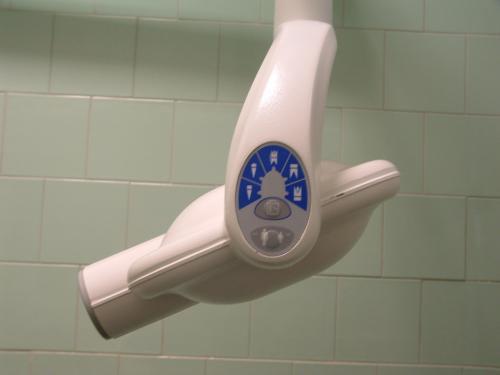

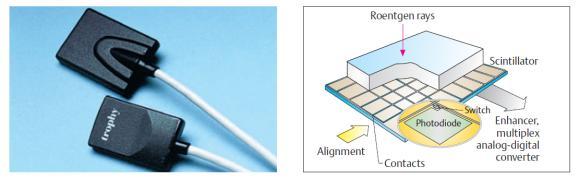

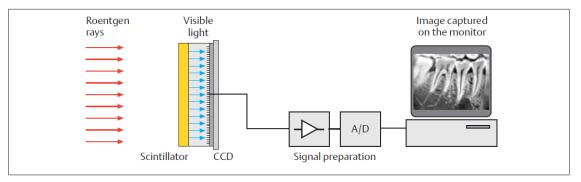

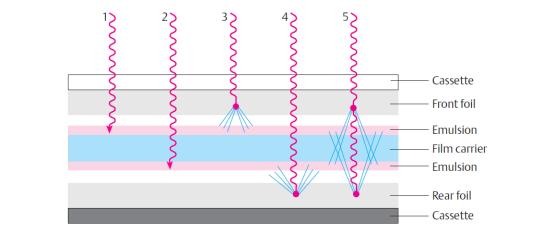

14 Fogászati röntgenkészülékek Intraorális: kis teljesítményűek egytank rendszerűek röntgencső és a transzformátor közös fémbúrában Meghatározott kv és ma érték Expozíciós időt lehet állítani Extraoralis röntgenfelvétel szájüregen kívül elhelyezett filmre készülnek általában kazettába zárt film erősítő ernyő használata (sötétedés 95%-a!) nagy fókusz-film távolság (rtg-sugár kevésbé széttérő) 13 x 18 (állkapocs izületi felvételek, oldalirányú mandibula) 18 x 24 (axialis irányú koponyafelvétel) 24 x 30 (posterior-anterior és oldalirányú koponyafelvétel) 15 x 30 A geometriai (négyzetes) sugárfogyás A röntgensugár intenzitása a sugárforrástól mért távolság négyzetével fordítottan arányos Ezt figyelembe kell venni a különböző felvételeknél! 14

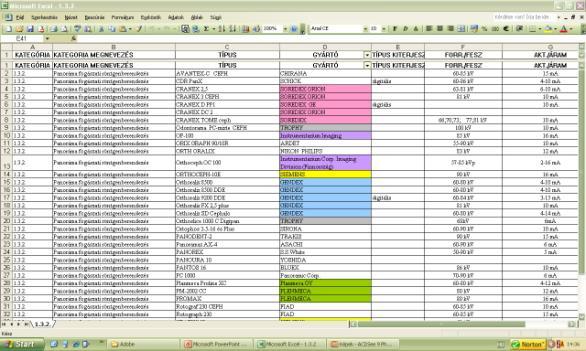

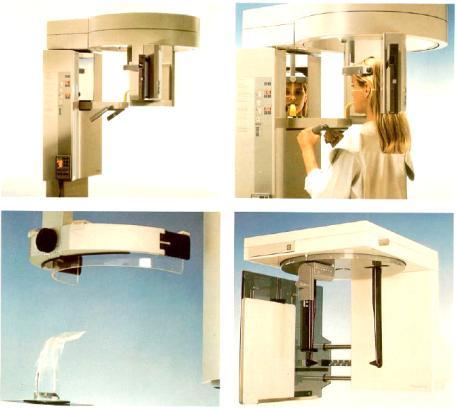

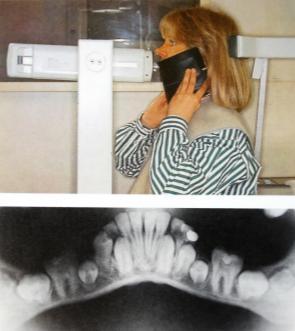

15 OSSKI által minősített és szakvéleményezett termékek 111 féle intraoralis röntgenkészülék (71) 88 panoráma fogászati röntgenberendezés (38) OSSKI által minősített és szakvéleményezett termékek 71 féle intraoralis röntgenkészülék 38 panoráma fogászati röntgenberendezés Karakterisztikus röntgensugárzás: 69,5 kv küszöbfeszültség Intra-Oral Dental X-Ray Equipment (technical data) Panoramic X-Ray Equipment (technical data) Exposure time Tube Focal spot size Inherent filtration Focus-skin distance Irradiated field from 60 ms to 2.5 s Min. 50 kv, ~7mA 1 mm ~2 mm Al equivalent 30 cm 28 cm 2 with round section, 6 cm diameter collimator Focal spot kv 0.5 mm kv in 2 kv steps ma 4-10 ma steps 4, 5, 6, 8, 10 Exposure time 12 s (standard projections) s (cephalometric projections) Flat panoramic cassette 15x30 cm (Lanex Regular screens)) 15

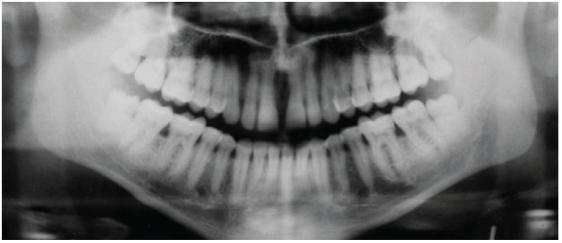

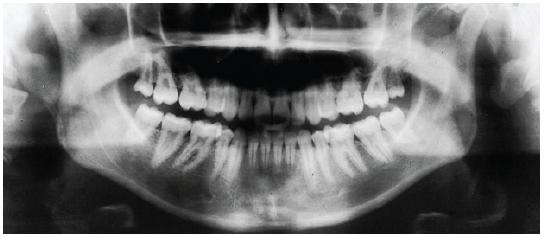

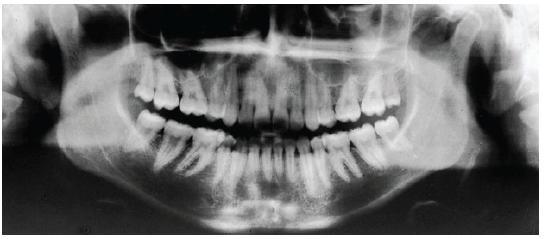

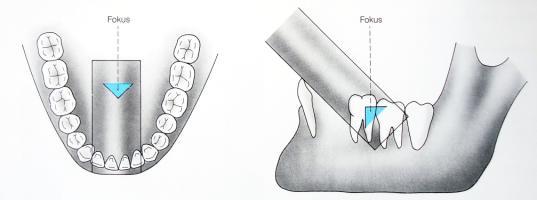

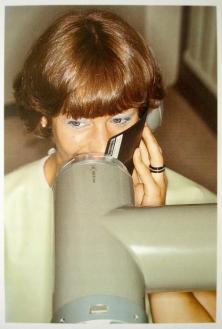

16 16

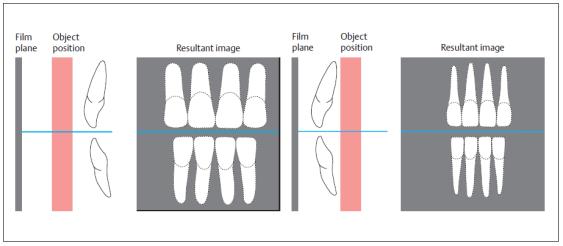

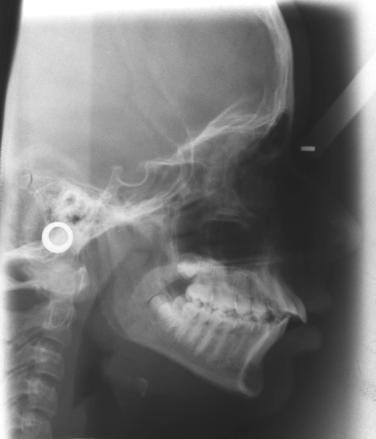

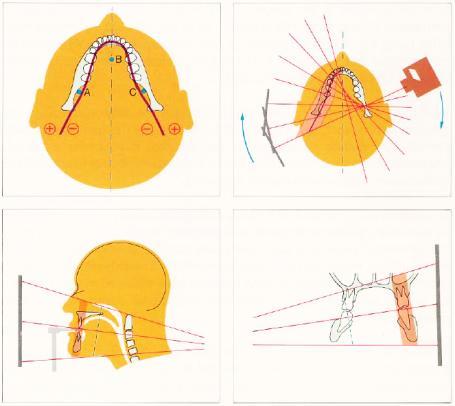

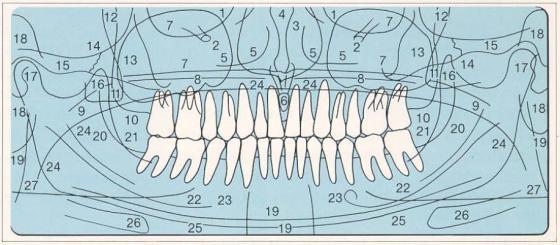

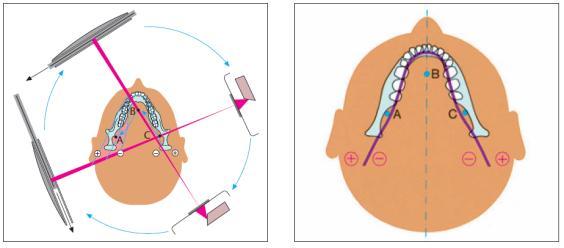

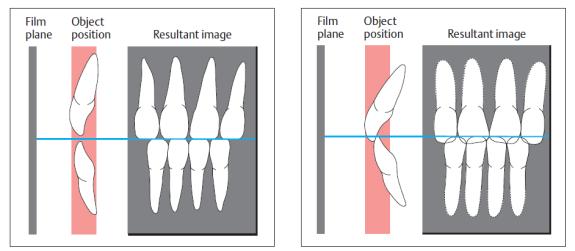

17 17

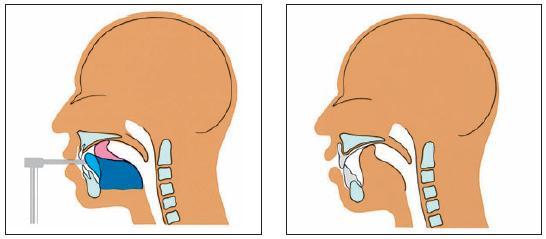

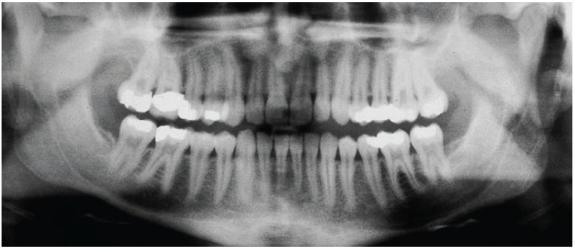

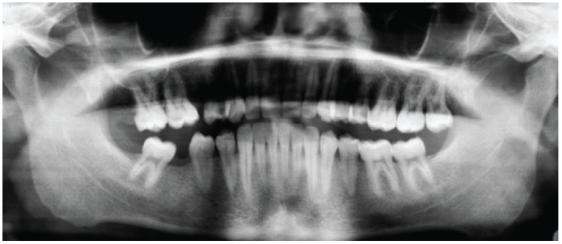

18 18

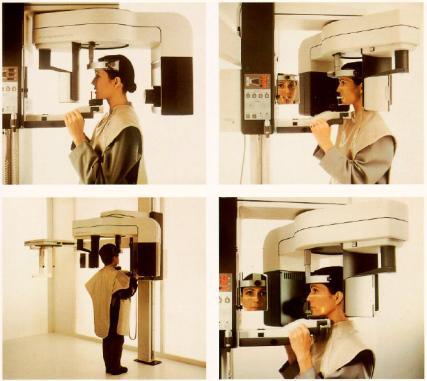

19 Távfelvétel (teleröntgen) Cél: mind a filmtávoli, mind a filmközeli tárgyrészek mérethűen ábrázolódjanak Minél nagyobb a fókusz-film távolság és minél kisebb a tárgy-film távolság, annál élesebb és kevébé nagyított a kép frontalis vagy oldalirányú lehet 1,5-4 m-es fókusz-film távolság film 18 x 24 cm es hosszában állítva fősugár merőleges filmre frankfurti horizontális vízsszintes kv szükséges lágyrészt is kell ábrázolni különböző erősségű erősítőernyők a teleröntgenogram felvételen az agy- és arckoponya egymáshoz való viszonyát tanulmányozhatjuk A Kodak Trophypan C típusú készüléke egy rövid expozícióval képes digitális teleröntgen felvételt készíteni az erre a célra beépített nagyfelületű szenzorával. A képet a Dent-East Kft. bocsátotta rendelkezésünkre. Cephalometric X-Ray Equipment 19

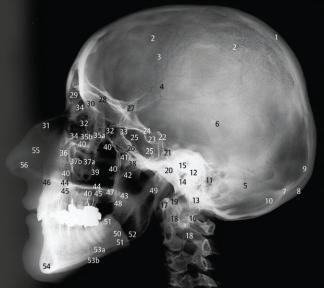

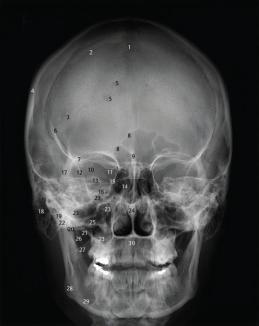

20 Koponyafelvételek 1. Postero-anterior koponyafelvétel Postero-anterior koponyafelvétel 24 x 30 cm-es film, hosszában Bucky-rács centrális sugár occipito-nasalis irányú, a mediansagittalis síkban 100 cm-es fókusz-film távolság agy- és arckoponya csontjai ábrázolódnak Koponyafelvételek 2. Oldalirányú koponyafelvétel 24 x 30 cm-es film, keresztben Bucky-rács beteg hason fekszik, fejét oldalra fordítja centrális sugár mandibula fejecsekre irányul, mediansagittalis síkra merőleges 100 cm-es fókusz-film távolság agy- és arckoponya csontjai ábrázolódnak oldalirányú vetülteben 20

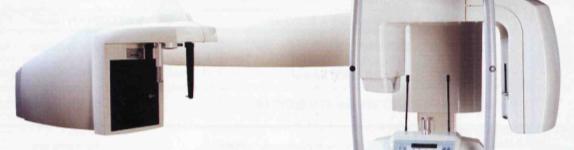

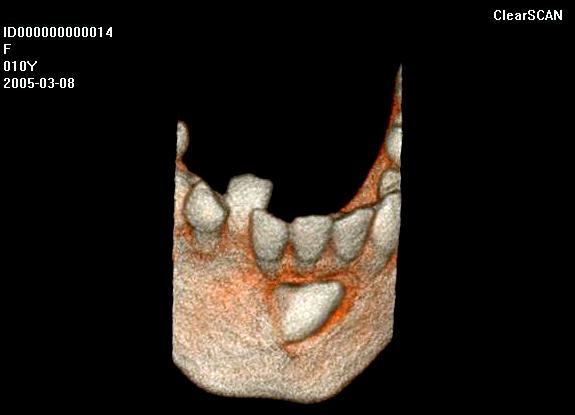

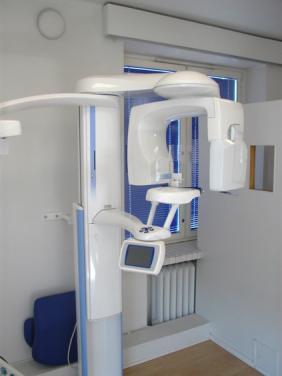

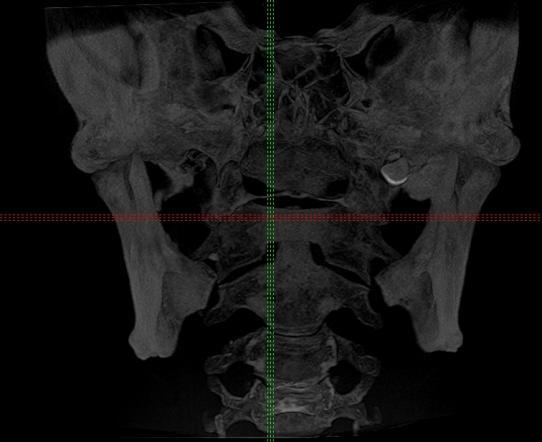

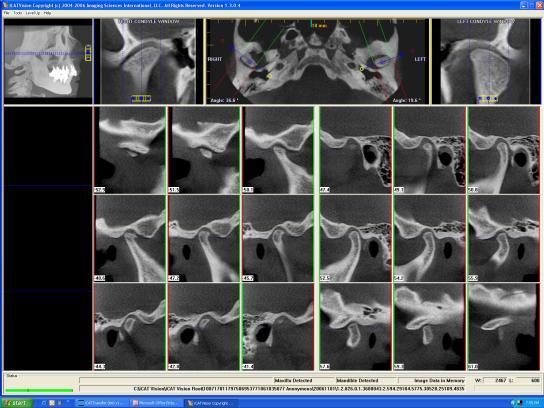

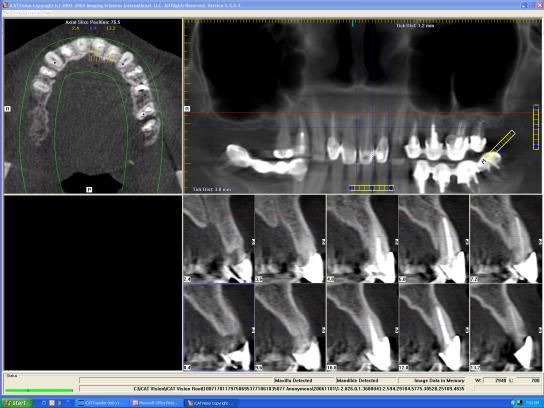

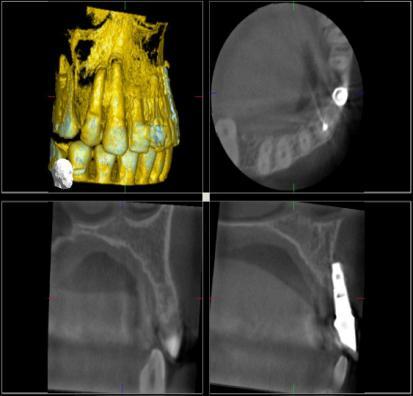

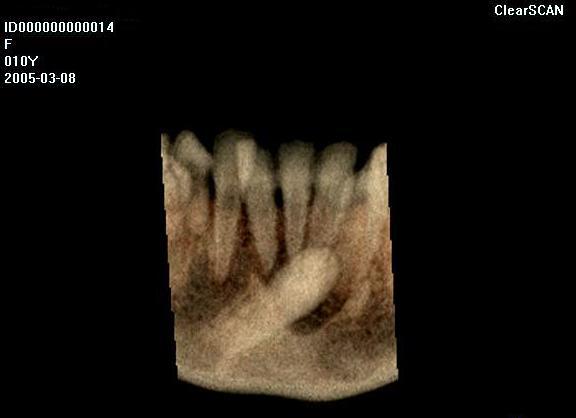

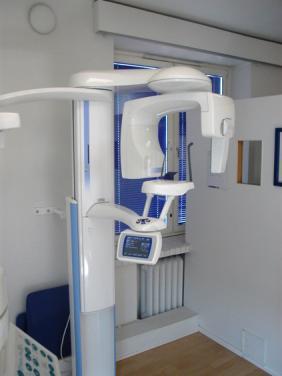

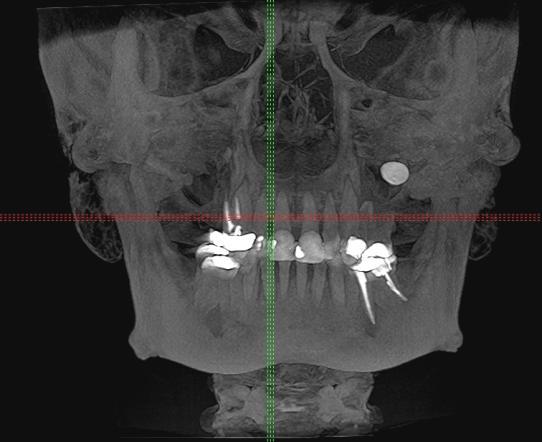

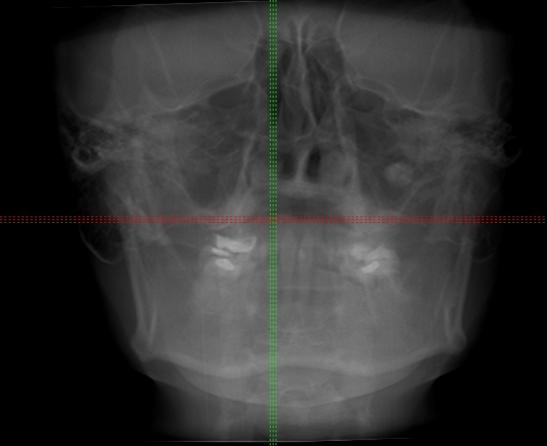

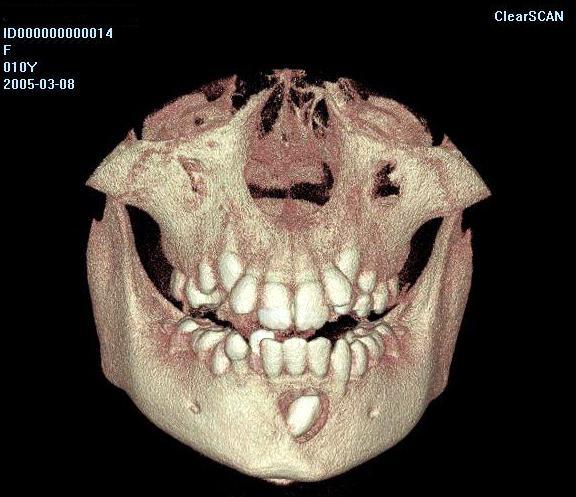

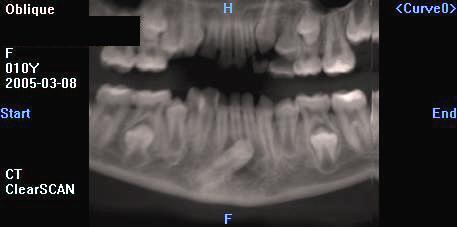

21 Oldalirányú koponyafelvétel Planmeca ProMax digital panoramic Planmeca ProMax 3D ProMax 3D Technology CBCT - Cone Beam Computed Tomography CBVT - Cone Beam Volume Tomography Technological advance from traditional fan beam image data is a cylinder, not a single X-ray image CT ProMax 3D Technology One 18 second scan 194 degrees scan angle 300 snap shot images taken with synchronized X-ray pulses Stroboscopic effect for maximum clarity of the images Accumulated X-ray exposure time is 6 seconds pulsed X-ray saves radiation ProMax 3D Technology Proprietary 3D reconstruction algorithm Image volume is 8 x 8 cm cylinder of 120 million voxels voxel size.16x.16x.16 mm Corresponds to 3 lp/mm (Nyquist) 300 images converted into 120 million voxels 21

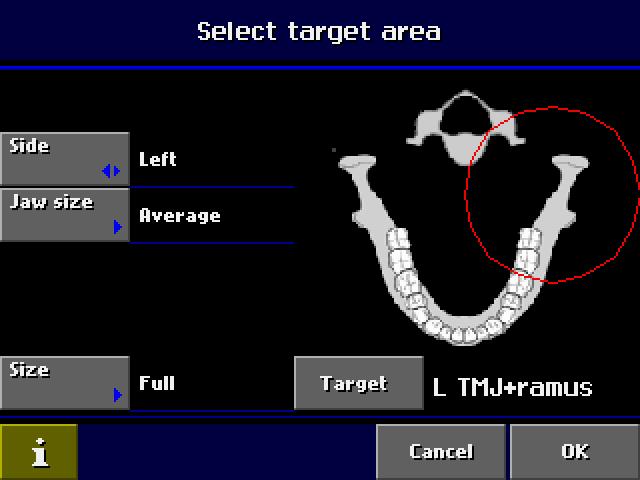

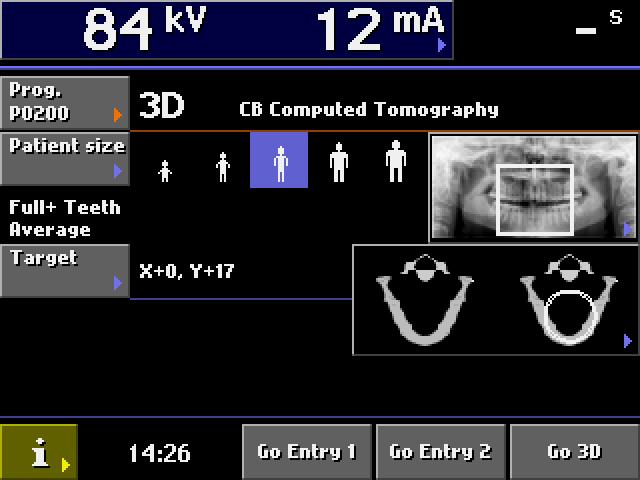

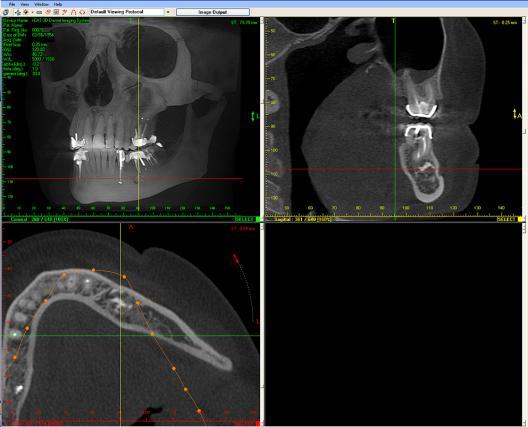

22 ProMax 3D patient size selection ProMax 3D cylinder location kv /ma selected through patient size dentition position selection ProMax 3D cylinder location ProMax 3D imaging programs Full Size 80 x 80 (dia mm x height mm) Maxilla 80 x 50 Mandible 80 x 50 Molar Maxilla 40 x 50 Molar Mandible 40 x 50 kv/ma automatically selected with patient size (possibility to overwrite) TMJ position selection programs to match diagnostic task and minimize radiated volume Romexis 3D Romexis 3D software 3D explorer 3D viewer 3D panoramic view implant planning DICOM Romexis 3D explorer 3D volume viewing: sagittal, coronal, axial views real time adjustable viewing angles contrast & brightness Quick Launch Button comprehensive viewing tools adjustable viewing angles 22

23 Rtg cső Rtg cső Hagyományos sugár nyaláb Kúp nyaláb detektor detektor 23

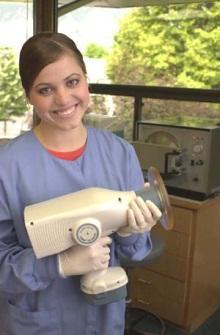

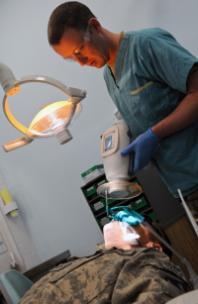

24 Hordozható röntgenberendezések 24

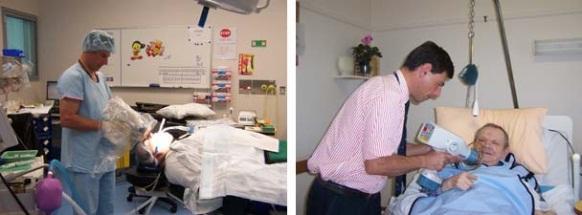

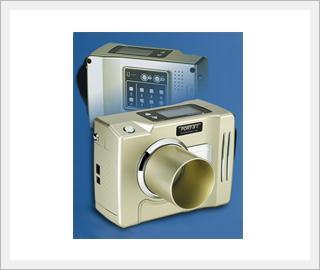

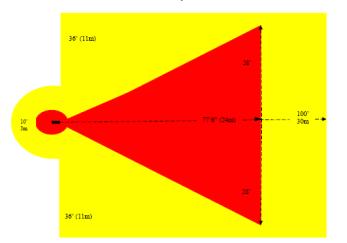

25 Egyéb röntgenberendezések Röntgenhelyiség Dr. Vecsei Bálint Semmelweis Egyetem Önálló Radiológiai Részleg Fogalommeghatározások 1. Fogalommeghatározások 2. Röntgenhelyiség: olyan helyiség, amelyben helyhez kötött röntgenberendezés üzemel. Röntgenberendezés: röntgensugárzás előállítására és felhasználására alkalmas műszaki eszközök összessége. Sugárvédett hely (védett terület): Az ellenőrzött vagy felügyelt területnek az a része, amely olyan mértékű beépített árnyékolással van ellátva, hogy ott a sugárzás mértéke ne haladja meg a szabványban előírt értékeket. A beépített árnyékolás lehet a röntgenberendezés része, rögzített védőfal vagy a területből mennyezetig érő fallal leválasztott fülke. A sugárvédett hely a röntgenhelység része is lehet. 25

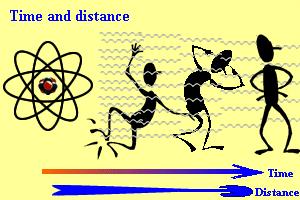

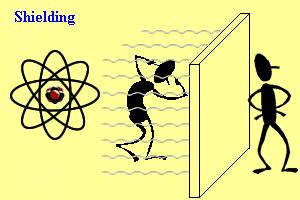

26 Sugárvédelem célja Egészségkárosító hatás minimalizálása Ionizáló sugár biológiai hatásai: Determinisztikus - elkerülendő Sztohasztikus csökkenteni a valószínűségét Sugárvédelem alapelvei Minden beavatkozást, amely sugárterheléssel járhat, gondosan meg kell tervezni a ICRP (International Commission on Radiological Protection) No. 60 alapján (Nemzetközi Sugárvédelmi Bizottság) Felvételi javallat Sugárvédelem optimalizálása ALARA (As Low As Reasonably Achievable) Dóziskorlátok Nemzetközi és hazai szabályozás ICPR 26, 60 Magyar szabvány: MSZ 824:1999 Atomtörvény: évi CXVI törvény az atomenergiáról Sugaras munkahelyek létesítése Sugárveszélyes kategóriába sorolt munkahelyeket csak sugárvédelmi szakértő által készített sugárvédelmi tervek alapján lehet létesíteni A létesítést a területileg illetékes ÁNTSZ Sugáregészségügyi Decentrum engedélyezi Orvosi röntgen munkahely létesítéséhez a hatóság csak szakértői leírás alapján járul hozzá Országos Atomenergia Hivatal! A röntgenezők sugárvédelme 1. Távolsági sugárvédelem A röntgenezők sugárvédelme 2. Védőfal alkalmzása 26

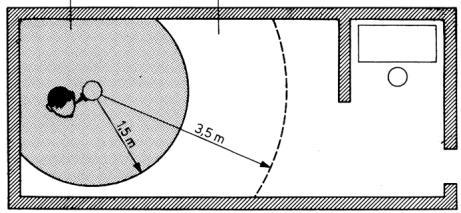

27 Távolsági sugárvédelem 1. Alapja a geometriai (négyzetes) sugárfogyás: A röntgensugár intenzitása a sugárforrástól mért távolság négyzetével fordítottan arányos Távolsági sugárvédelem 2. Ellenőrzött (régen Kontroll) terület: sugárforrástól mért 1,5 m sugarú kör itt csak a beteg tartózkodhat exponálás alatt (kísérő) Felügyelt terület: sugárforrástól mért 3,5 m sugarú kör kontroll területen kívüli területe itt állandóan tartózkodni tilos Távolsági sugárvédelem 3. Ellenőrzött terület Felügyelt terület Röntgenhelyiségek kialakításának általános előírásai 1. Száraz, jól szellőztethető munkavégzés alatt mesterséges szellőztetés (kivéve fogászati röntgen és kisállat-felvételező munkahely) A fókusz és a páciens átsugárzott testrészei a faltól 1,5 m-nél nem lehet közelebb (kivéve fogászati röntgen és kisállat-felvételező munkahely) Üzemi és karbantartási szempontból jól hozzáférhető a készülék Röntgenhelyiség bejárati ajtóit el kell látni a sugárveszély nemzetközi tárcsajelével Röntgenhelyiségek kialakításának általános előírásai 2. Az ajtó fölé a géppel kényszerkapcsolatban lévő, sugárveszély jelző, piros fényű lámpát kell szerelni (kivéve fogászati röntgen munkahely) Véletlen benyitás ellen és forgalom ellenőrzése kívülgombos ajtózár használatával A helyiségben csak a rendeltetésszerű munkához szükséges eszközök és anyagok találhatók A kapcsolótér sugárvédett legyen, valamint rálátást és kétirányú szóbeli érintkezést tegye lehetővé Röntgenhelyiségek kialakításának általános előírásai 3. A röntgenhelyiség alapvető méretei szabályozva vannak az ott telepített röntgenberendezés és az ott végzett munkafolyamatok alapján Röntgenhelyiség belmagassága legalább 3,0 m legyen Fogröntgen- és kisállat felvételező munkahely belmagassága legalább 2,65 m 27

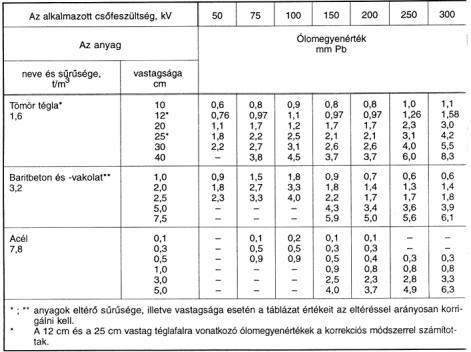

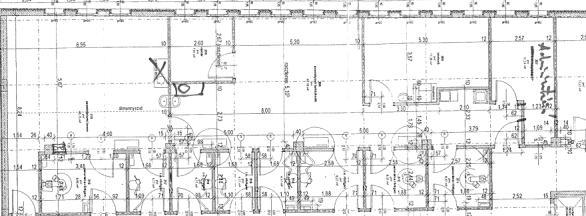

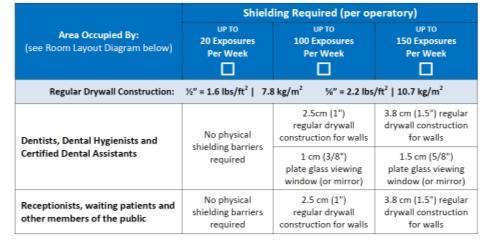

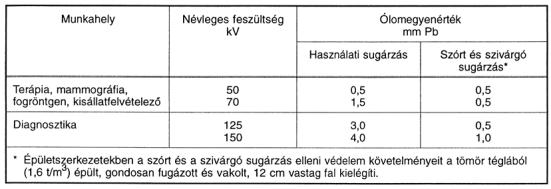

28 Röntgenmunkahely legkisebb alapterülete Munkahely megnevezése Fogászati intraorális felvételező munkahely belső kapcsolóhellyel Fogászati intraorális felvételező munkahely külső kapcsolóhellyel Fogászati panoráma felvételező munkahely külső kapcsolóhellyel Legkisebb alapterület (m 2 ) Legkisebb oldalmérete (m) 9 2,5 4 1,8 6 2,2 Mammográfia 12 3,0 Rétegfelvételi célszerkezet 25 4,0 Röntegnmunkahelyek kiegészítő helyiségei MSZ 824: Fogröntgen munkahelyhez külön előhívóhelyiség nem szükséges Röntgenhelyiségek kialakításának általános előírásai 4. A röntgenhelyiségek határolószerkezeteinek (falak, födémek, nyílászárók) árnyékolása egyenletes és hézagmentes legyen Kivéve: A röntgendiagnosztikai, a fog- és a közelterápiás röntgenhelyiség ablakpárkányának a járdaszinttől mért magassága legalább 2 m A belső kapcsolóhelyű fogröntgen munkahely azon falszakaszait és nyílászáróit, amelyeket a kapcsolóhely sugárvédelme árnyékol, valamint amelyek a fókusztól való távolsága 3 méternél nagyobb A hazai sugrvédelmi méretezési gyakorlatban alkalmazott ólomegyenértékek Különböző anyagok ólomegyenértéke (előírás) Ólomegyenérték: kérdéses anyag adott rétege sugárgyengítési szempontból milyen vastag ólomrétegnek felel meg (mm Pb) 28
