1 Az Amptek XRF Exp-1 Experimeter s Kit Biztonsági útmutatója Tartalom 1. Detektor Mérési indítása, leállítása; törlés Mérési idő beállítása Röntgengenerátor kezelése Interlock (beépített) védelem Minta behelyezés Minta besugárzása Vészleállás

2 1. Detektor Az SDD (Silicon Drift Detektor) 25 mm 2 * 500 μm aktív térfogatú detektor felbontása 5,9 kev-nél ev FWHM. A berílium ablak vastagsága 12,5 μm (0,5 mil). A hatásfoka 20%-nál nagyobb 1-25 kev tartományban; ( bővebben: 3.o., 5. ábra). A detektor röntgen-gerjesztés nélkül is üzemkész, akár nyitott mérőkamrával is. A beépített védelem miatt ebben az esetben nem lehet üzembe helyezni a röntgengenerátort ( bővebben: 5.o.). Az előerősítő, sokcsatornás analizátor az SDD házában foglal helyet. Az összes jellemző szoftveres úton állítható. A mérés összes paramétere a szokásos módon (File/Save as) mentett, mca kiterjesztésű fájlban (piros keret) a fej- és láblécben (zöld- és narancssárga, függőleges vonal) megtalálható. A mérést a "DppMCA" ikonnal (pirosan bekarikázva) lehet elkezdeni. 2

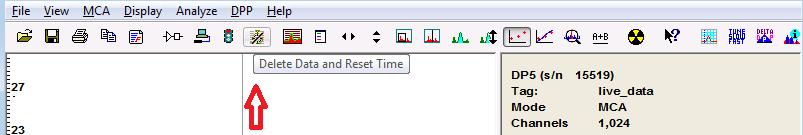

3 2. Mérési indítása, leállítása; törlés Indítani/leállítani ugyanazzal az F3 funkciógombbal lehet; ott folytatja, ahol abbahagyta. Törölni adatgyűjtés közben is lehet... A detektor működését - adatgyűjtés közben, ha egy méteren belül van, - megzavarhatja a mobiltelefon. Ekkor alacsony energiára jellemző fotonokra utaló spektrum jelenik meg. Balra a mobiltól származó "spektrum", jobbra a 47 órás háttérmérés eredménye. Mindig a piros az aktuális spektrum, a jobb oldalon zölddel látható az ötször akkora, mobil keltette zavar. 3

4 4

5 3. Mérési idő beállítása MCA fül, vagy F9; MCA gomb, jobbra fönt a legördülő menü. Az idő elteltekor automatikusan leáll. "Hozzáméréshez"- törlés nélkül - be kell írni az új mérési időt, ekkor folytatja a mérést a korábban megadott mérési időtől, a később megadott elteltéig. (A képeken zárt dobozos háttérmérés történik, röntgen-gerjesztés nélkül; 1 h + 2 h-ra meghosszabbított mérési idővel.) A tervezett mérési időnél előbbi befejezést bármikor be lehet állítani a kívánt "time preset"-tel. Ennek elérésekor befejeződik az adatgyűjtés. 5

6 4. Röntgengenerátor kezelése A röntgengenerátor kezelőfelületét akár az asztalon lévő (Mini-X Controller) ikonnal, akár a mérőprogram megfelelő gombjával lehet aktiválni. 5. Interlock (beépített) védelem Ha csak a kezelőfelület aktív (balra), akkor az ellenőrző program hibaüzenetéig lehet eljutni (jobbra). A röntgencső előfűtött állapotban van, de nem lehet üzemi (minimum 5 kv) feszültség alá helyezni; csak a szimbolikus képe és a működési tartományt szemléltető ábra látszik. A röntgencső üzembe helyezéséhez több feltételnek kell teljesülnie. A gyártó leírása szerinti beépítés, (2.o.alja), kábelek (táp-, USB- és interlock kábelek), zárt mérőkamra (Sample Cover/Radiation shield), teljesen benyomott retesz (Interlock plugner). Ha ezek közül bármelyik hiányzik, akkor csak a röntgen kezelőfelületét lehet aktivizálni, de a csövet üzembehelyezni nem. 6

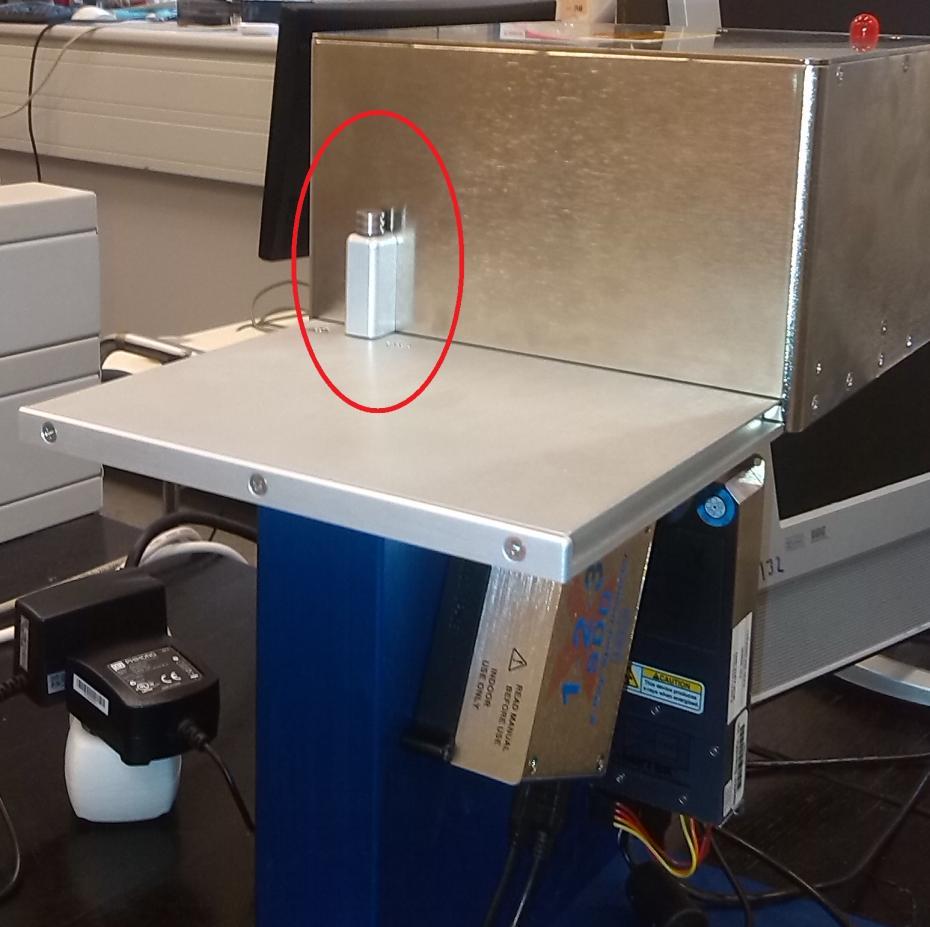

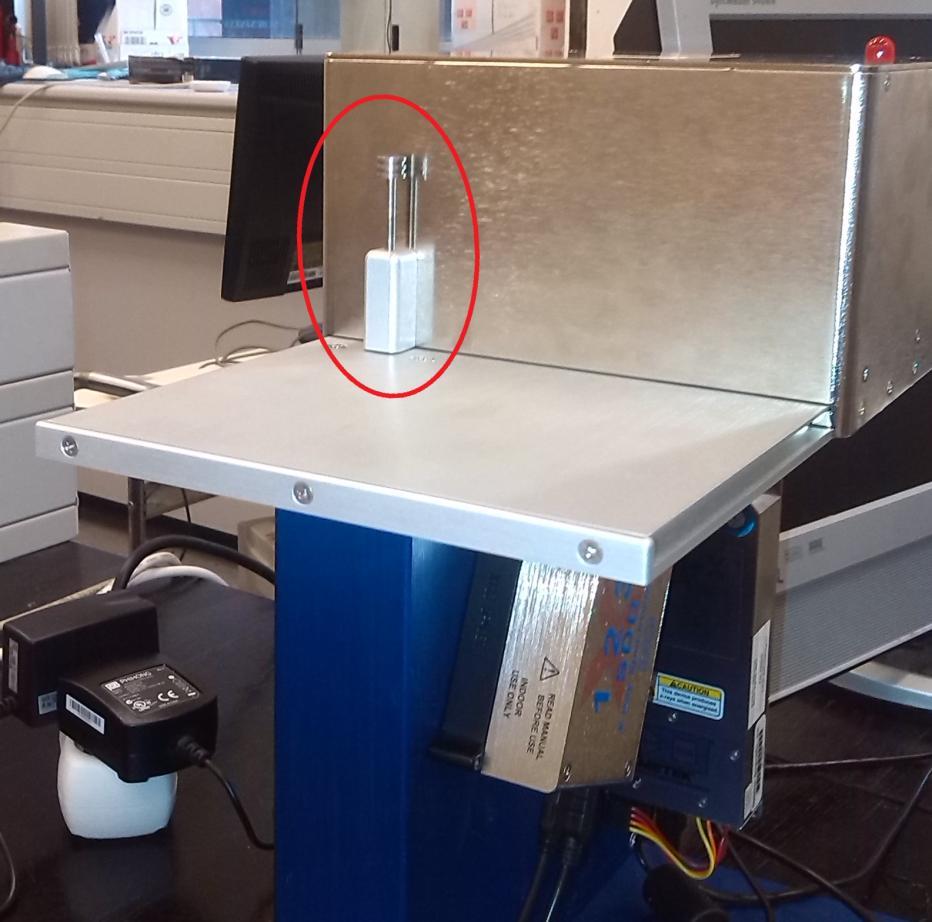

7 6. Minta behelyezés A leggyakrabban - a mintacsere miatt - a retesz felhúzásával (balra) tiltjuk le a röntgensugarat; teljesen le kell nyomni a reteszt (jobbra) ahhoz, hogy a röntgengenerátort üzemi tartományba lehessen hozni. 7

8 7. Minta besugárzása Ha minden rendben van, akkor lehet a mintát besugározni. Használhatóvá válik a "HV ON" gomb (balra), de meg kell erősíteni a nagyfeszültség bekapcsolását (jobbra). Ezek után hang- és kétfajta (röntgengenerátoron és a besugárzó kamra tetején lévő), villogó, piros fényjelzés kiséretében megkezdődik a besugárzás. Üzem közben a röntgen kezelőfelületén is villogni kezd a "sugárveszély" figyelmeztetés is. Ekkor a "HV OFF" gombbal lehet a sugárzást 8

9 9 (üzemszerűen) megszüntetni

10 10 Ha megfelelő a röntgensugárzás energiája és intenzitása, az adatgyűjtés elindításával lehet detektálni a karakterisztikus röntgensugárzást.

11 8. Vészleállás A készülék jobb oldalán található a vészleállító gomb. Ez a röntgengenerátor tápellátásának megszüntetésével kapcsolja ki a besugárzást. 11
