1 Technológia zabudovania Detailné výkresy Predsadené steny (primurovky) Priečky Oddelovacie steny bytových jednotiek Protipožiarné priečky Protipožiarné obmurovanie stĺpov Sádrové priečky ALBA-ORTH Építõanyaggyártó és Kereskedelmi Kft., Seregélyesi út 94..hu

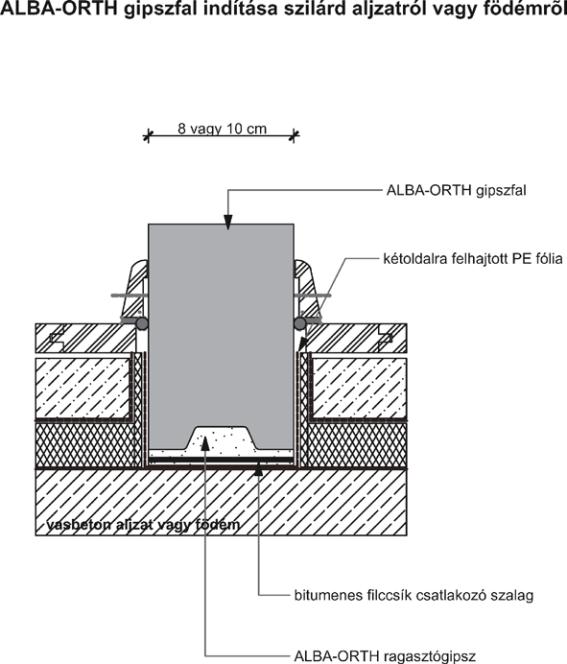

2 Technológia zabudovania - Detailné výkresy Sádrová stena na podkladnom betóne a na strope 8 alebo 10 cm dvojstranne prehnutá PE fólia železobetónový podklad alebo strop bitumenová filc páska lepiaca páska 1. detailný výkres 2 -mail: info@albaorth.hu

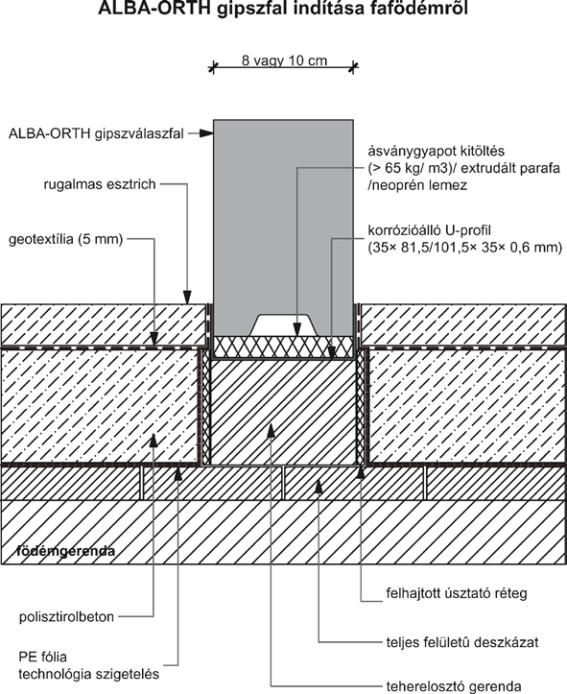

3 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Sádrová stena na drevenom strope 8 alebo 10 cm flexibilný estrich výplň z minerálnej vlny (> 65 kg/m3) alebo extrudovaný korok protikorózny U-profil stropný drevený trám ekostyrén betón PE fólia izolácia proti vlhkosti dilatačný pás drevený záklop nosný trám na odbremenenie 2. detailný výkres 3

Technológia zabudovania - Detailné výkresy Elastický spoj sádrovej priečky zo stropom alebo pri oddelovacých stien bytových jednotiek gletovaný železobetónový strop cca.

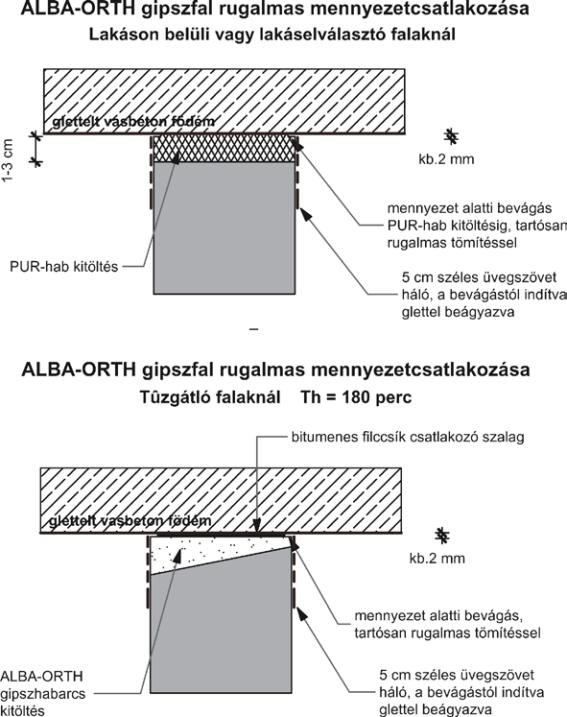

4 Technológia zabudovania - Detailné výkresy Elastický spoj sádrovej priečky zo stropom alebo pri oddelovacých stien bytových jednotiek gletovaný železobetónový strop cca. 2 mm podstropný zárez po PUR penovej výplne elastickým akrylovým tmelom výplň z PUR peny 5 cm široký sklotextilný pás uložený do gletovacieho tmelu od zárezu Elastický spoj sádrovej priečky zo stropom pri protipožiarných priečok Th = 180 minút bitumenová filc páska gletovaný železobetónový strop cca. 2 mm zárez pod stropom, trvale elastickým tmelom sádrový opravný výplň 5 cm široký sklotextilný pás uložený do gletovacieho tmelu od zárezu 3. detailný výkres 4

Technológia zabudovania - Detailné výkresy B.S. s.r.o. Elastický spoj medzistropom a sádrovou priečkou pri protipožiarných stien Th = 60 minút gletovaný železobetónový strop cca.

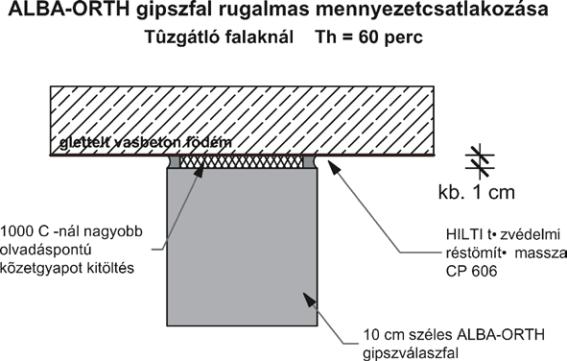

5 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Elastický spoj medzistropom a sádrovou priečkou pri protipožiarných stien Th = 60 minút gletovaný železobetónový strop cca. 1 cm výplň s minerálnou vlnou s teplotou roztavenia o nad 1000 C protipožiarný tmel HILTI CP 606 priečka hr. 10 cm 4. detailný výkres 5

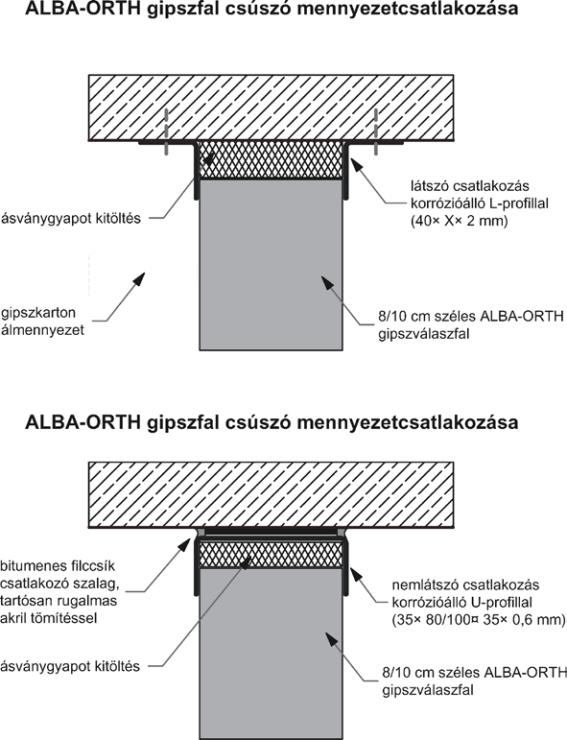

Technológia zabudovania - Detailné výkresy Šmikový spoj medzi stropom a sádrovou priečkou výplň z minerálnej vlny viditeľný spoj z protikoróznej L-profilu (40 x X x 2 mm) sádrokartónový podhľad 8/10

6 Technológia zabudovania - Detailné výkresy Šmikový spoj medzi stropom a sádrovou priečkou výplň z minerálnej vlny viditeľný spoj z protikoróznej L-profilu (40 x X x 2 mm) sádrokartónový podhľad 8/10 cm široká Elastický spoj medzi stropom a sádrovou priečkou bitumenový filc páska s elastickým akryl tmelom neviditeľný spoj z protikorózneho U-profilu (35 x 80/100 x 35 x 0,6mm) výplň z minerálnej vlny 8/10 cm široká 5. detailný výkres 6

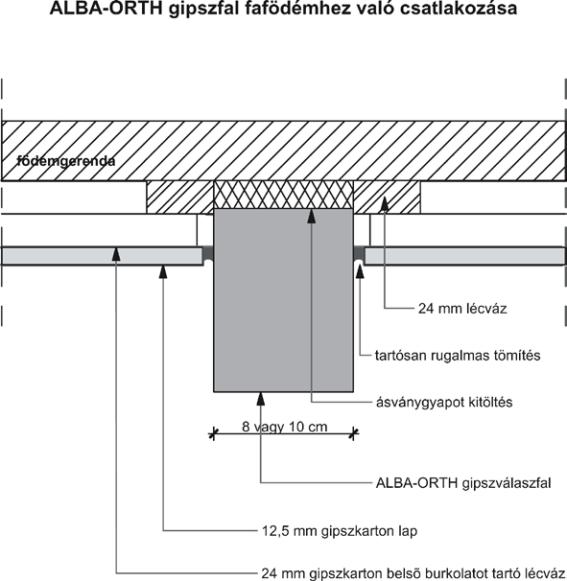

7 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Spojenie dreveného stropu so sádrovou priečkou stropný trám 24 mm lata trvalo elastický výplň výplň z minerálnej vlny 12,5 mm-vý sádrokartón 24 mm-vá nosná konštrukcia sádrokartónu 6. detailný výkres 7

8 Technológia zabudovania - Detailné výkresy Spojenie strešnej konštrukcie so sádrovou priečkou 10+5 cm-vá tepelná izolácia z minerálnej vlny parozábranná fólia 12,5 mm-vý sádrokartón alebo tatranský profil trvalo elastická výplň 24 mm-vá drevená nosná konštrukcia sádrokartónu 7. detailný výkres 8

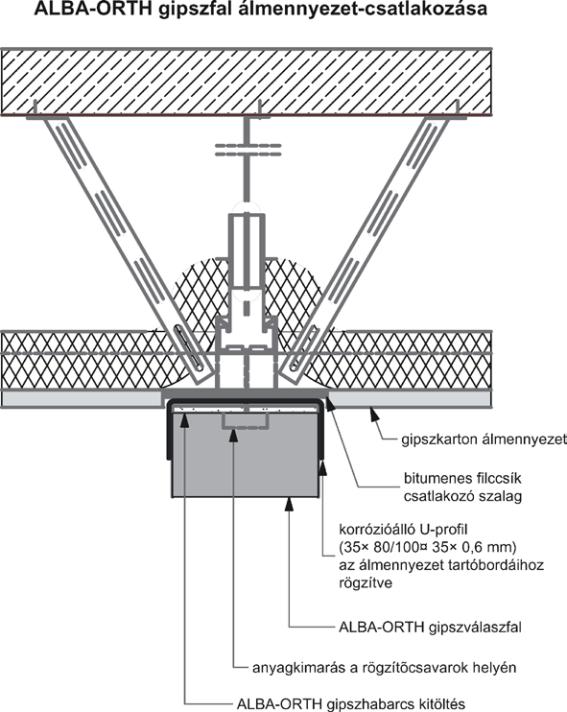

9 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Spojenie podhľadov so sádrovou priečkou sádrokartónový podhľad bitumenová filc páska protikorózny U-profil (35 x 80/100 x 35 x 0,6 mm) upevnené k nosnej konštrukcii podhľadu vyfrézovaná diera pre upevňovací šrôb výplň z lepidla zo sádry 8. detailný výkres 9

Technológia zabudovania - Detailné výkresy Spojenie podhľadu so sádrovou priečkou sádrokartónový podhľad bitumenová filc páska protikorózny U-profil

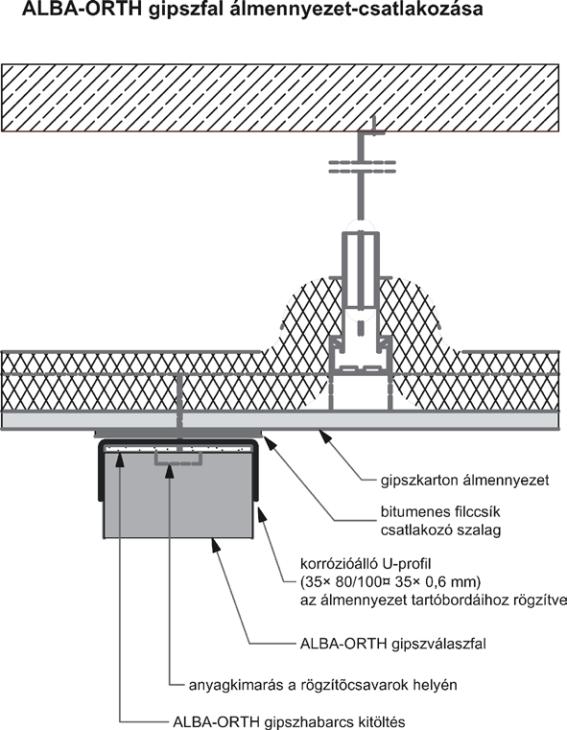

10 Technológia zabudovania - Detailné výkresy Spojenie podhľadu so sádrovou priečkou sádrokartónový podhľad bitumenová filc páska protikorózny U-profil (35 x 80/100 x 35 x 0,6 mm) upevnený k nosnej konštrukcii podhľadu vyfrézovaná diera pre upevňovací šrôb výplň z lepidla zo sádry 9. detailný výkres 10

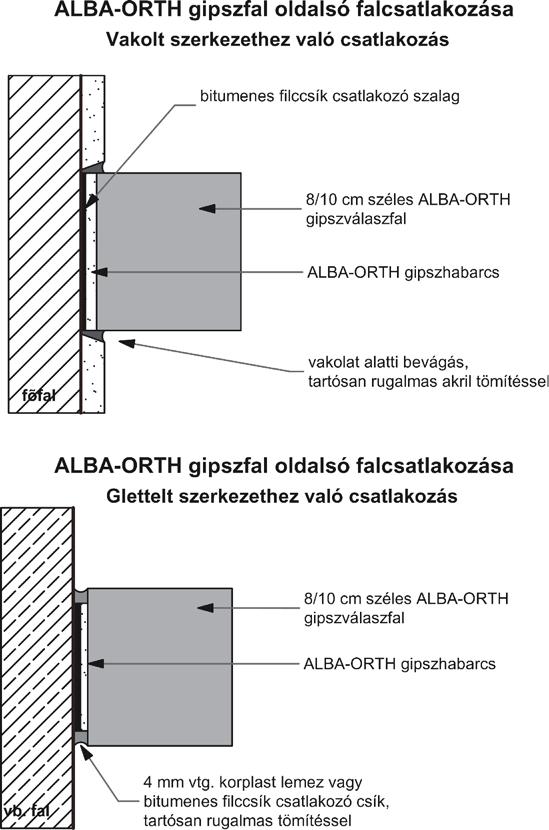

11 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Bočné spojenie nosnej steny so sádrovou priečkou Detailný spoj pri omietkách bitumenová filc páska 8/10cm široká nosná stena zárez omietky, výplň z trvalo elastického akrylového tmelu Spojenie železobetónovej steny so sádrovou priečkou Detailný spoj s gletovanou stenou 8/10cm široká žb. stena 4 mm hr. korplast platňa alebo bitumenová filcová páska s trvalo elastickým tmelom 10. detailný výkres 11

Technológia zabudovania - Detailné výkresy Bočné spojenie železobetónovej steny so sádrovou priečkou Vytvorenie dilatácie hliníkový protikorózny perforovaný rohový profil 8/10cm široká 4 mm hr.

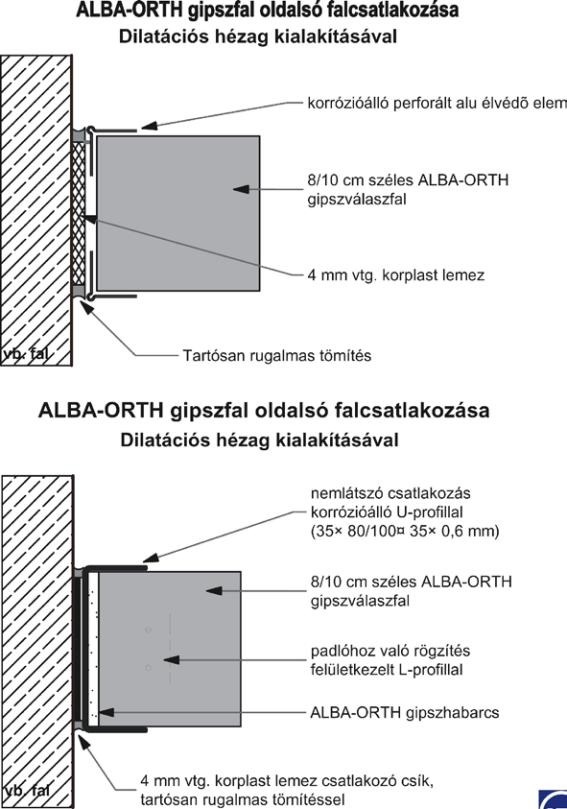

12 Technológia zabudovania - Detailné výkresy Bočné spojenie železobetónovej steny so sádrovou priečkou Vytvorenie dilatácie hliníkový protikorózny perforovaný rohový profil 8/10cm široká 4 mm hr. korplast platňa žb. stena trvalo elastická výplň Bočné spojenie železobetónovej steny so sádrovou priečkou Vytvorenie dilatácie neviditelný spoj protikorózneho U-profilu (35 x 80/100 x 35 x 0,6 mm) 8/10cm široká upevnenie k podlahe s protikoróznym L-profilom žb. stena 4 mm hr. korplast platňa alebo bitumenová filcová páska s trvalo elastickým tmelom 11. detailný výkres 12

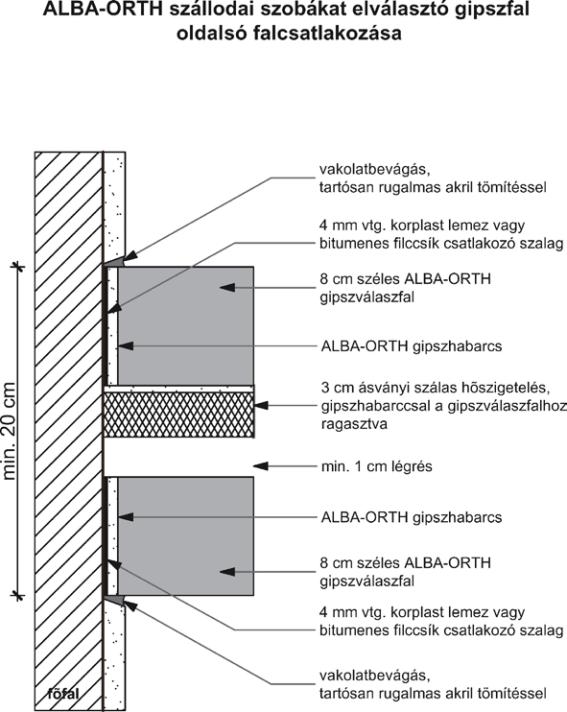

Technológia zabudovania - Detailné výkresy B.S. s.r.o. Bočné spojenie oddelovacých stien hotelových izieb zo sádrových priečok zárez omietky, výplň z trvalo elastického akrylového tmelu 4 mm hr.

13 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Bočné spojenie oddelovacých stien hotelových izieb zo sádrových priečok zárez omietky, výplň z trvalo elastického akrylového tmelu 4 mm hr. korplast platňa alebo bitumenová filcová páska 8/10cm široká 3 cm hr. minerálna vlna nalepená na sádrovú priečku min. 1 cm-vá vzduchová medzera 8 cm široká 4 mm hr. korplast platňa alebo bitumenová filcová páska nosná stena zárez omietky, výplň z trvalo elastického akrylového tmelu 12. detailný výkres 13

Technológia zabudovania - Detailné výkresy Bočné spojenie oddelovacých stien bytových jednotiek zo sádrových priečok zárez omietky, výplň z trvalo elastického akrylového tmelu 4 mm hr.

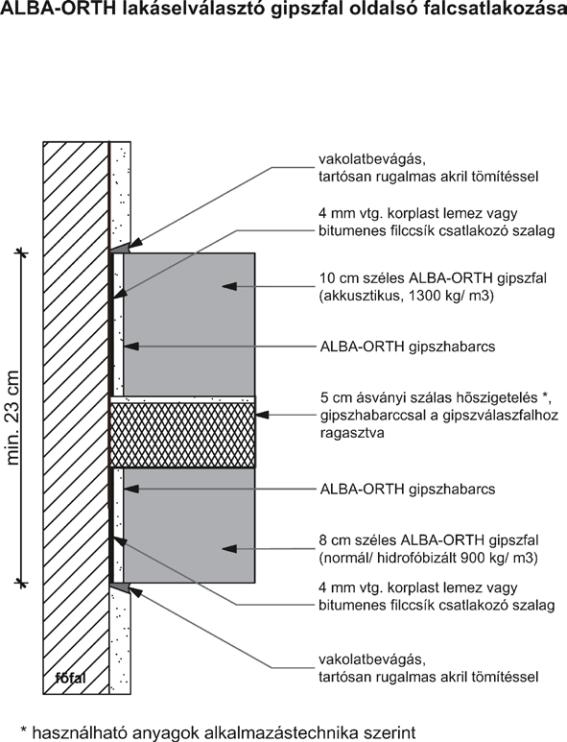

14 Technológia zabudovania - Detailné výkresy Bočné spojenie oddelovacých stien bytových jednotiek zo sádrových priečok zárez omietky, výplň z trvalo elastického akrylového tmelu 4 mm hr. korplast platňa alebo bitumenová filcová páska 10cm široká (akustická 1300 kg/m3) 5 cm hr. minerálna vlna nalepená na sádrovú priečku 8 cm široká 4 mm hr. korplast platňa alebo bitumenová filcová páska nosná stena zárez omietky, výplň z trvalo elastického akrylového tmelu * použitelné materiály podľa technického postupu 13. detailný výkres 14

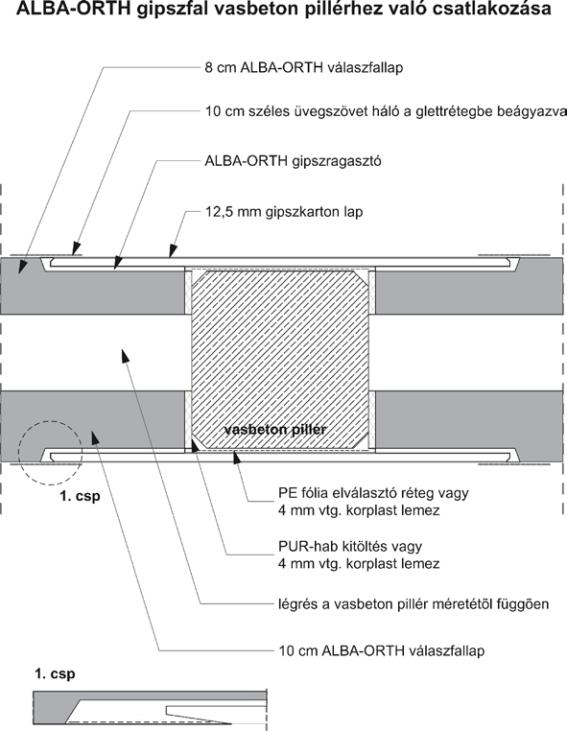

Technológia zabudovania - Detailné výkresy B.S. s.r.o. Spojenie žb. piliera so sádrovou priečkou 8 cm široká 10cm široká sklopáska uložená do gletovacieho tmelu sádrokartón 12,5mm žb. pilier detail č.

15 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Spojenie žb. piliera so sádrovou priečkou 8 cm široká 10cm široká sklopáska uložená do gletovacieho tmelu sádrokartón 12,5mm žb. pilier detail č.1 PE fólia oddelovacia vrstva alebo 4 mm hr. korplast platňa výplň z PUR peny alebo 4 mm hr. korplast platňa vzduchová medzera závislá od rozmeru piliera 10 cm priečka detail č detailný výkres 15

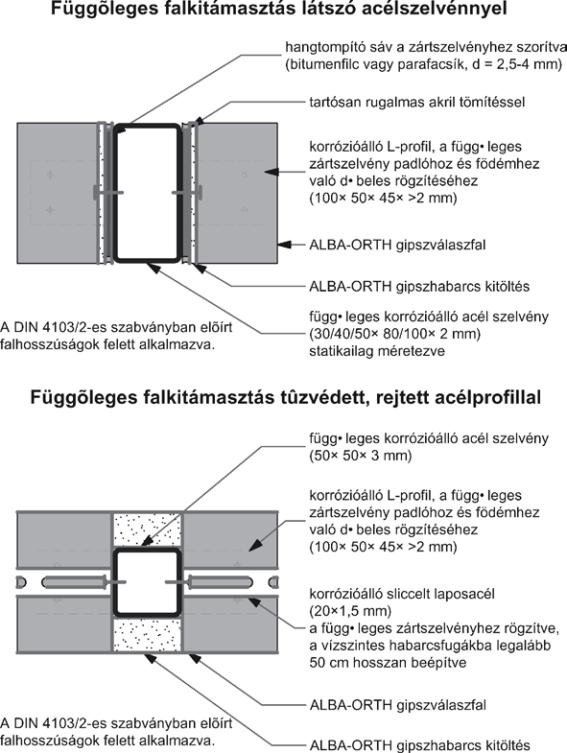

16 Technológia zabudovania - Detailné výkresy Zvislé spojenie s viditelným oceľovým nosníkom protihlukový pás pritlačené k oceľ. nosníku (bitumenový filc alebo korkový pás, d = 2,5-4 mm) trvalo elastický akrylový tmel protikorózny L-profil, upevnené hmoždinkou k podlahe a k stropu (100 x 50 x 45 x > 2 mm) používané pri nadrozmerných dĺžkach podľa normy DIN 4103/2 zvislý protikorózny oceľový nosník (30/40/50 x 80/100 x 2 mm) podľa statického výpočtu Zvislé spojenie obložených oceľových nosníkov s protipožiarnou ochranou zvislý protikorózny oceľový nosník (50 x 50 x 3 mm) protikorózny L-profil, upevnené hmoždinkou k podlahe a k stropu (100 x 50 x 45 x > 2 mm) protikorózny plocháč, upevnené zvisle k oceľ. nosníku, zapustené do vodovodných špár aspoň 50 cm používané pri nadrozmerných dĺžkach podľa normy DIN 4103/2 15. detailný výkres 16

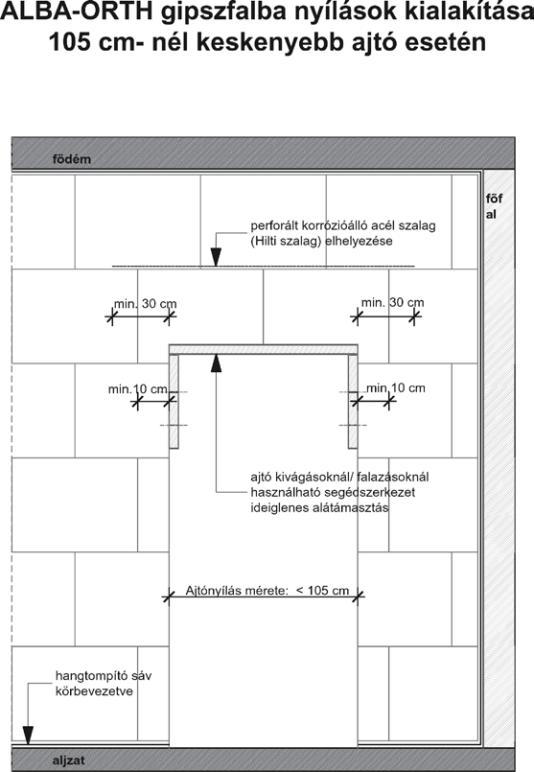

17 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Vytvorenie dverných otvorov - menších ako 105 cm - v sádrovej priečke strop spôsob uloženia perforovaného protikorózného pásu (HILTI pás) nosná stena pri dverných výrezoch / dočasná pomocná podperná konštrukcia pri murovaní rozm. dv. otvoru: < 105 cm protihlukový pás vedené okolo podkladný betón 16. detailný výkres 17

18 Technológia zabudovania - Detailné výkresy Montážny postup oceľových zárubní do sádrovej priečky zohnuté fixovacie pazúry protikorózny T zapojovací kus umiestnené do vodorovnej špáry protikorózny zapojovací kus umiestnené do vodorovnej špáry 17. detailný výkres 18

19 Technológia zabudovania - Detailné výkresy B.S. s.r.o. Obsah 1. detailný výkres: Sádrová stena na podkladnom betóne a na strope 2. detailný výkres: Sádrová stena na drevenom strope 3. detailný výkres: Elastický spoj sádrovej priečky zo stropom 4. detailný výkres: Elastický spoj medzistropom a sádrovou priečkou 5. detailný výkres: Šmikový spoj medzi stropom a sádrovou priečkou 6. detailný výkres: Spojenie dreveného stropu so sádrovou priečkou 7. detailný výkres: Spojenie strešnej konštrukcie so sádrovou priečkou 8. detailný výkres: Spojenie podhľadov so sádrovou priečkou 9. detailný výkres: Spojenie podhľadu so sádrovou priečkou 10. detailný výkres: Bočné spojenie nosnej steny so sádrovou priečkou 11. detailný výkres: Bočné spojenie železobetónovej steny so sádrovou priečkou 12. detailný výkres: Bočné spojenie oddelovacých stien hotelových izieb 13. detailný výkres: Bočné spojenie oddelovacých stien bytových jednotiek 14. detailný výkres: Spojenie žb. piliera so sádrovou priečkou 15. detailný výkres: Zvislé spojenie s viditelným oceľovým nosníkom 16. detailný výkres: Vytvorenie dverných otvorov, menších ako 105 cm 17. detailný výkres: Montážny postup oceľových zárubní do sádrovej priečky str. 2 str. 3 str. 4 str. 5 str. 6 str. 7 str. 8 str. 9 str. 10 str. 11 str. 12 str. 13 str. 14 str. 15 str. 16 str. 17 str

20 k ALBA ORTH telephely Manysided B.S. s.r.o. Továrenská Štúrovo, Slovenská republika tel.: +421/0/905/ /0/905/ manysided@manysided.sk web:
