1 [ E[M]CONOMY ] jelentése: Komplett megoldások - határtalan lehetőségek. EMCO MAXXTURN 45 Univerzális eszterga-központ rúd- és tárcsa anyagok komplett megmunkálásához

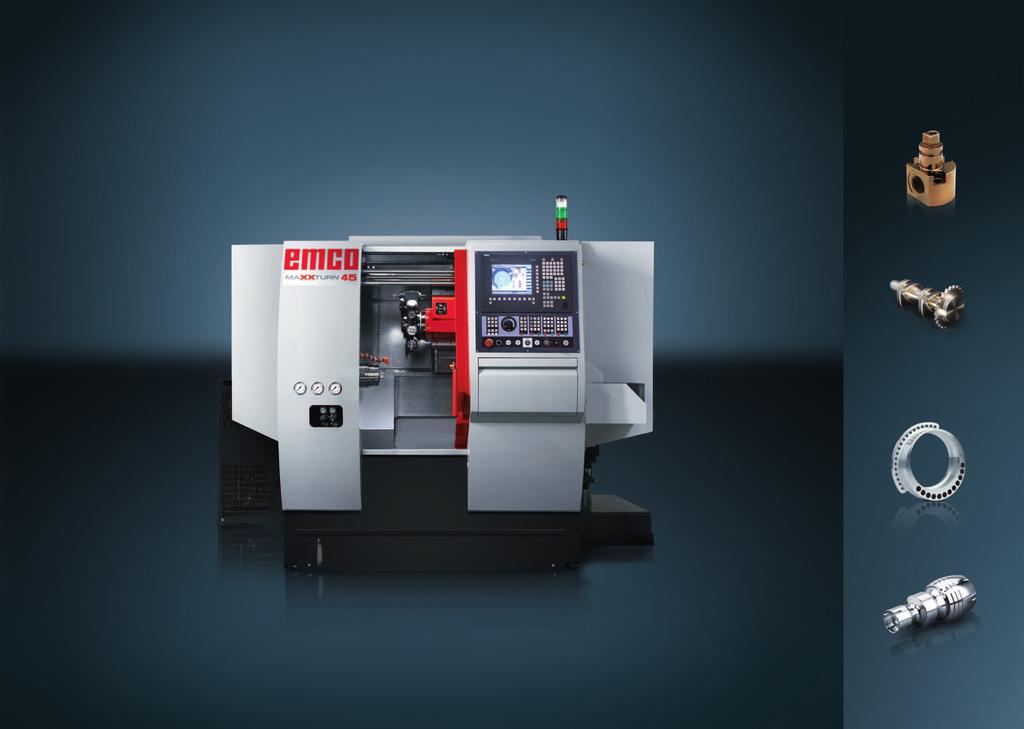

2 EMCO MAXXTURN 45 [Y-tengely] - +40/ 30 mm szánút ban a gépfelépítménybe integrálva - széles megvezetések - stabil és kompakt felépítés korlátozások nélkül [Munkatér] - nagy szabad tér - optimális forgács esés - jó hozzáférhetőség [Hidraulika egység] - ergonomikus kezelés - automatikus nyomás kapcsolás - beszabályozás - optimális áttekinthetőség [Kompakt gépfelépítés] - biztosítja a kis helyigényt Gép opcionális felszereltséggel EMCO MAXXTURN 45. Tökéletes megoldás rúdanyagok komplett megmunkálására. Ellenorsóval, meghajtott szerszámokkal, nagy precizitású Y-tengellyel felszerelve és nagy gyorsjárati sebességekkel a MAXXTURN 45 mindazt biztosítja, amit az ügyfél igényel komplex eszterga- és maró munkák gazdaságos kivitelezéséhez. Kiemelt jellemző a nagyon merev Y-tengely nagy mozgási úthosszal - szinte korlátlan megmunkálási lehetőségekkel nagy precizitás mellett. A MAXXTURN 45 Siemens- vagy Fanucvezérléssel kapható.

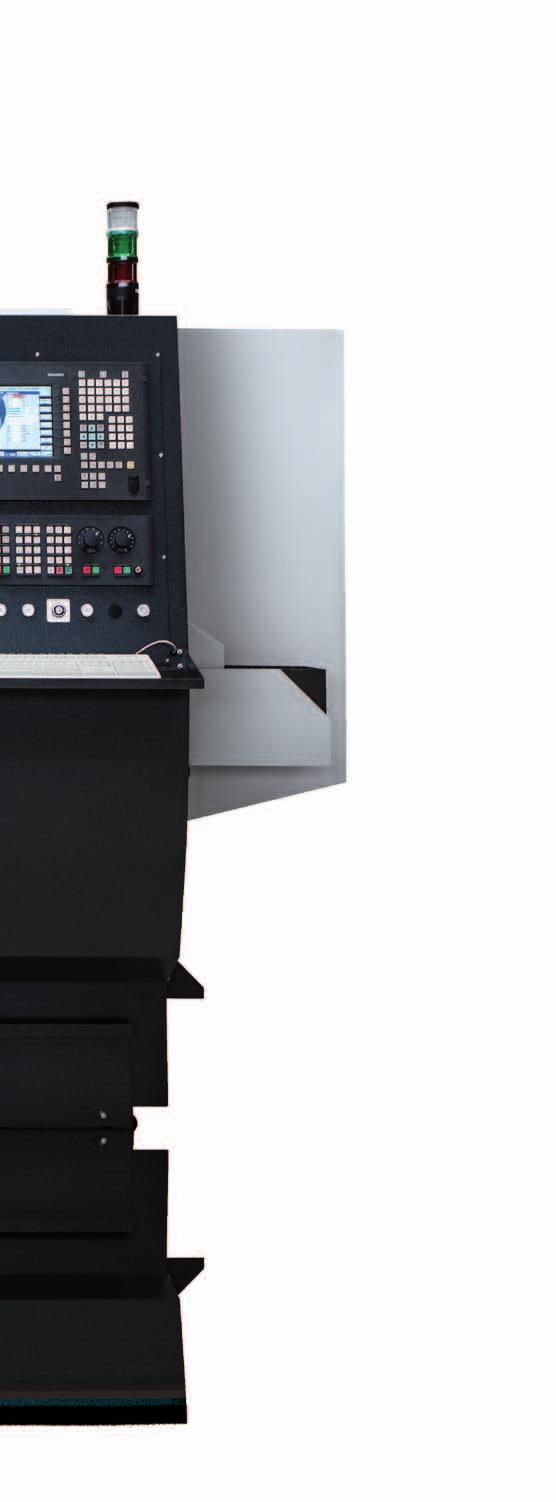

3 [Munkadarabok] [Vezérlés] - ergonomikus kialakítás - Siemens vagy Fanuc ShopTurn ill. Manual Guide i felszereléssel - színes LCD képernyő - opcionálisan táv-szervízzel, Ethernet- vagy PC-csatlakozással, billentyűzettel Elosztó (sárgaréz) [Tálca] - lenyitható elegendő hely mérőeszközök és kezelőszerszámok számára Bütykös tengely (sárgaréz) [Gépburkolat] - átfogó védelem forgács szórás ellen %-os hűtőfolyadék tömítettség - nagy biztonsági ajtóüveg, szabad betekintés a munkatérbe - beépített nyomógombok megkönnyítik a gép kezelését Excenter tárcsa (alumínium) Dugaszos hüvely (acél)

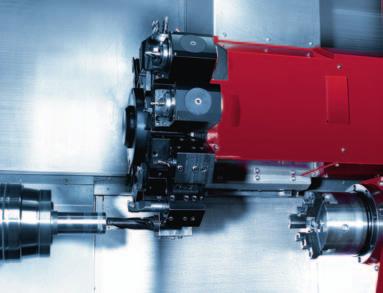

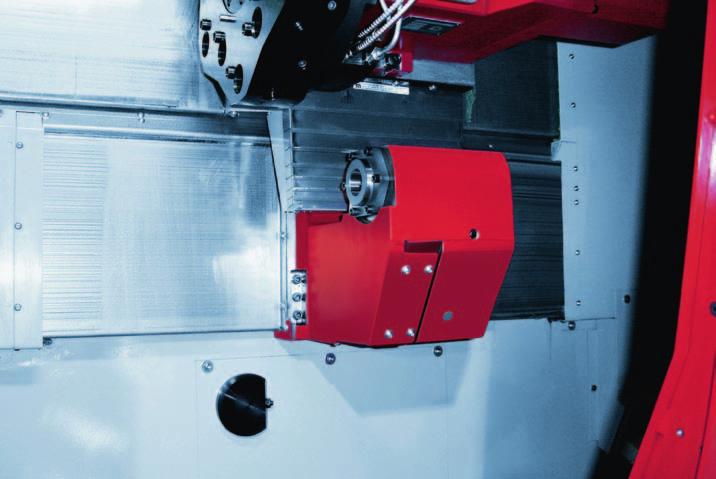

4 [Technika] Kiemelt jellemzők Nagy hőstabilitás Kiváló megmunkálási pontosság Nagy gyorsjárati sebességek Nagyon stabil Y-tengely hosszú mozgási utakkal Nagypontosságú C-tengely Meghajtott szerszámok Nagyon kompakt gépfelépítés Legmodernebb Siemens vagy Fanuc vezérléstechnika Egyszerű, dialógus programozás Európa szívében gyártva Szerszám befogó: 12-helyes VDI-25-radiális revolver egymotoros technikával. Egy szervomotor hajtja meg a szerszámokat és a billentő mozgást. Nincs kiemelés, az átkapcsolás irányítottan történik. Minden állomás meghajtott szerszámokkal látható el DIN 5480 kuplungokkal. Főorsó: A főorsó a nagyvonalúan méretezett precíziós csapágyakkal különösen nagy fordulatszám tartományt tesz lehetővé kiváló körpontossággal kombinálva. Egy szimmetrikusan felépített orsóház hűtőbordákkal ellátva gondoskodik a jó hőstabilitásról. Ellenorsó darabmegfogóval: Az ellenorsó tartalmaz egy hűtőfolyadékkal elárasztott, löketfelügyelettel ellátott darabkilökőt is. Ez a munkadarabokat automatikusan egy darabmefogóba löki, amely azokat a gépből kiszállítja egy tartályba vagy egy szállító szalagra helyezi. Szegnyereg: A MAXXTURN 45 szegnyerges kivitelénél ezt a görgős megvezető pályára szerelik fel és 510 mm hosszban automatikusan mozgatható. A forgócsúcs közvetlenül a szegnyeregbe helyezhető és egy kinyomó ék segítségével szerelhető ki. Y-tengely: Az Y-tengely kompletten a gépfelépítménybe van integrálva, 90 -ban az X-tengelyre beállítva. Extrém kicsi túlnyúlási hosszak adják a szilárd esztergálási és fúrási valamint a kontúrhiba mentes marási műveletek alapját. EMCO MAXXTURN 45 változatok MT 45 MY szegnyereggel, Y- és C-tengellyel és meghajtott szerszámokkal MT 45 S ellenorsóval MT 45 SM ellenorsóval, 2x C-tengellyel és meghajtott szerszámokkal MT 45 SMY ellenorsóval, Y-tengellyel, 2x C-tengellyel és megh. szerszámokkal

5 0 Teljesítmény M [Nm] P [kw] M (S6-40%ED) P(S6-40%ED) n [min -1 ] 6300 M [Nm] P [kw] P (S6-40%) 50 M (S6-40%) n [min -1 ] 6300 M [Nm] M (S6-20%ED) P [kw] 5 P (S6-20%ED) n [min -1 ] Főorsó motor jelleggörbe Ellenorsó motor jelleggörbe Szerszámváltó motor jelleggörbe meghajtott szerszámok [Főorsó] - nagy meghajtó teljesítmény - kompakt, hőstabil felépítés - nagy fordulatszám tartomány - orsócsatlakozás KK5 - rúdáteresztés Ø 45 mm (51) [Gépágy] - Nagyon merev hegesztett acél konstrukció - Kompakt felépítés - Kiváló hőstabilitás - Rezgéselnyelő anyaggal töltve [Szerszám revolver] - VDI-gyorsváltó rendszer - 12 meghajtott szerszám állomás - Szerszámbefogók beállítása nem szükséges - Mindkét orsónál felhasználható - Override által szabályozható billentési sebesség [Ellenorsó] - Nagy fordulatszám tartomány - C-tengely - Orsószorítás - Orsócsatlakozás KK4 [Görgős megvezetések] - minden lineáris tengelyen - előfeszítve - játék mentesen minden erőirányban - nagy gyorsjárati sebességek - kopásmentes - minimális kenési igény [Gépállvány] - A gépágytól hőszigetelten leválasztva - Nagy és könnyen tisztítható hűtőanyag tartály - szintezés nem szükséges %-os tömítettség hűtőanyag kifolyással szemben Munkatér Felállítási terv Hub Z 110 max WZ-L nge SW220 Hub Y Hub X 185 KFD-HS max.229 min Hub X -45 KZF 173E Hub Z2 130/ KFD-HS Hub X KZF 173E

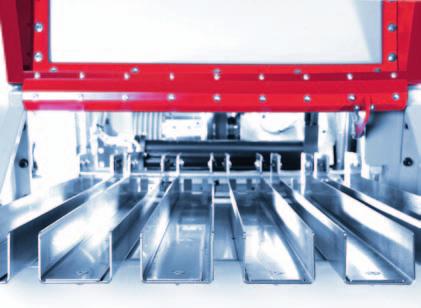

6 Egyéni automatizáció az EMCO billenő betöltővel Méretre szabott megoldások. Előmunkált darabokhoz és olyan alkatrészekhez, amelyek átmérője nagyobb mint az orsó áteresztés, a teljesen automatikus működtetéshez kínáljuk a billentős betöltőt. Ezt a géppel együtt harmonikus egységként terveztük meg. A vezérlés a gépvezérlésről történik. Rúdanyagok megmunkálásához egy rövid rúdadagoló és egy 3 m-es rúdadagoló áll rendelkezésre. Előgyártmány behelyező rendszerek: Az előgyártmányokhoz speciálisan kialakított behelyező rendszerek teszik lehetővé előmunkált alkatrészeknek a főorsóhoz való orientált betöltését és ezáltal a kezelő nélküli üzemeltetést. Ütemes szállító szalag az előgyártmányok orientált betöltéséhez nagy előre tartással. Többpályás bevezető csúszda rendszerek forgásszimmetrikus előgyártmányokhoz. A darabok hossza határozza meg a csúszdák számát. Ütemes szállító szalag prizmás feltéttel különböző módon előmunkált tengelyekhez. Egyedi kialakítás: Sokféle megfogó és darab kezelő rendszer áll rendelkezésre. 2-ujjas megfogó 180 -os forgatómodullal függőlegesen elhelyezett munkadarabok behelyezéséhez. 2-ujjas könyökemelős megfogó, tengelyek behelyezéséhez. Párhozamos megfogó 180 -os forgatómodullal, tengelyek behelyezéséhez (1. és 2. megfogás)

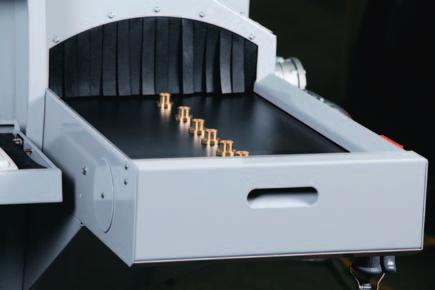

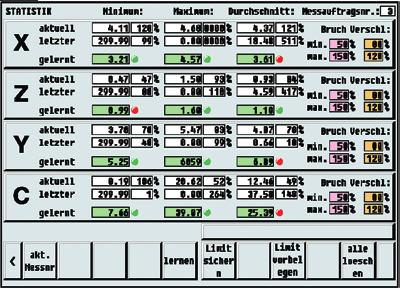

7 [ EMCO TOP LOAD 8-42 ] Ami rövid. az jó Annak érdekében, hogy a géptelepítési helyigény cskkentésére vonatkozó egyre nagyobb követelménynek eleget tegyen, az EMCO cég kifejlesztette a piacon kapható legkompaktabb rövidtöltős rúdadagolót: az EMCO LM800 berendezést. Késztermék szállító szalag A termék kiemelő egység a késztermékeket egy szállító szalagra helyezi le. A szállítószalag ütemes mozgása megakadályozza, hogy a gyakran komplex munkadarabok egymásra essenek. Kivétel az ellenorsóval Hosszú és vékony munkadarabok az ellenorsóval is kivehetők a gépből. A hosszú munkadarabok lerakása különböző módon történhet: a készterméket egy ferde pályán legördíthetik vagy egy ütemes szállító szalag segítségével oldalra kitárolhatják. EMCO-Szerszámtörés felügyelet A szerszámtörés felügyelet az egyes tengelymeghajtó motorok terhelésének kiértékelése útján valósul meg. Túl nagy terhelés szerszámkopást vagy -törést jelez, túl kicsi terhelés hiányzó szerszámot. Szalagszűrő nagynyomású hűtőfolyadék szivattyúkkal Igény esetén opcionálisan 25/40/60/80 bar hűtőfolyadék nyomás realizálható. Ez lehetővé teszi a hűtőfolyadékkal elárasztott fúró- és maró szerszámok optimális használatát.

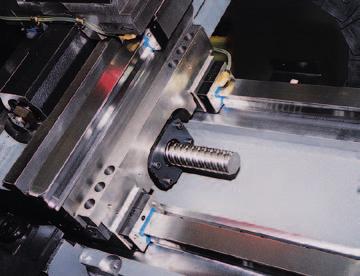

8 Minőségi komponensek [Gépágy/Szán] A komponensek kiválasztásánál nagy hangsúlyt fektetünk a kiváló stabilitásra, a jó rezgéscsillapításra és a hősemleges felépítésre. A nagy stabilitást rövid erőátviteli utak, a termikus stabilitást szimmetrikus felépítés és a rezgéscsillapítást a megfelelő anyagok és kapcsolatok megválasztása által érjük el. [Orsóház] Az orsóházak fejlesztése és gyártása az EMCO cég alapvető kompetenciái közé tartozik. A tervezésnél nagy hangsúlyt a fektetünk precizitásra, robosztusságra, nagy merevségre, körpontosságra és a hosszú élettartamra. [Szerszámrevolver] A gyors kapcsolású revolverfej szabályozható billenési sebességgel és maró meghajtással manapság elengedhetetlen. A játékmentes maró meghajtás nemcsak a marást és fúrást teszi lehetővé, hanem a kiegyenlítő tokmány nélküli menetvágást, a lefejtőmarást és a többszögű esztergálást is. [Szerszám befogók] Innovatív és kiforrott szerszámbefogó rendszerek biztosítják a feltételeket a gazdaságos forgácsoláshoz. Nagy váltási pontosság és stabilitás gondoskodnak a rövid váltási és ciklus időkről. [Befogó hüvely / tokmány] A munkadarabok precíz és biztos megfogását hidraulikusan működtetett befogó hüvelyek és tokmányok garantálják. A löket felügyelet programozható szenzorok segítségével biztosított. Az érintésmentes végállás kapcsolók időrabló állítgatása nem szükséges. [Hidraulika rendszerek] Kompakt méretek, alacsony zajszint és nagy energia hatékonyság jellemzik az EMCO által használt hidraulikus készülékeket. Utánállítható nyomáskapcsolók váltják ki a nyomások munkaigényes kézi beállításának szükségességét. [Golyósorsós meghajtások és görgős megvezetések] Nagypontosságú és nagyvonalúan méretezett megvezető sínek valamint golyósorsós meghajtások optimális előfeszítéssel biztosítják a precíziós forgácsolás feltételeit. [Forgács kihordók] A zsanérszalagos kihordók rugalmasan használhatók és biztosítják a forgácsok megbízható eltávolítását. Egy túlterhelés felügyeleti kuplung megakadályozza a károsodást szakszerűtlen kezelésnél. [Hűtőfolyadék szivattyúk] Csekély karbantartást igénylő búvárszivattyúk max. 25 bar nyomásig és max l/perc szállítási áramig optimális feltételeket biztosítanak a forgácsoláshoz és megbízható forgácseltávolítást garantálnak

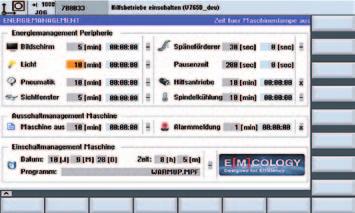

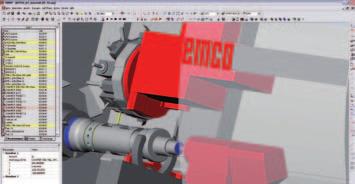

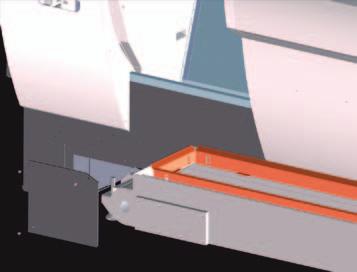

9 Minimális forrásigény maximális nyereséghez Az erőforrások felelősségtudatos felhasználása a szerszámgépeknél az EMCO számára következetes viselkedés egy hosszútávú beruházás szellemében. A fejlesztés, tervezés és gyártás során teljeskörűen törekedünk az alapanyagok és az energiaforrások takarékos felhasználására. Ennek során a megtakarításokat párhuzamosan 2 területen érjük el: E[M]COLOGY Designed for Efficiency 1. A szerszámgép alapfelhasználásának csökkentése, vagyis a készülékeket igény szerint kapcsoljuk be vagy ki és így csökkentjük minimumra a beépített csatlakozási teljesítményeket. 2. A változó felhasználás csökkentése: ez megmutatkozik a súlycsökkentett tengelyekben, az energia visszatáplálásban, a jódarabok arányának növelésében, és a folyamatlánc lerövidítésében komplett megmunkálás által.. Ezekkel az intézkedés csomagokkal, amelyeket folyamatosan továbbfejlesztünk és optimalizálunk, EMCO bebizonyítja, hogy szlogenje: "Az Ön nyereségéért tervezve" nem üres ígéret: intelligens megtakarítás a környezet és az Ügyfél érdekében minőségi és rugalmassági kompromisszumok nélkül. [Energia-visszanyeréses meghajtások] Kinetikus energiát villamos energiává alakítunk át és visszatápláljuk a hálózatba. Megtakarítás 10 %-ig [Kompakt hidraulika nyomástárolóval] Az ún. töltő-tárolós üzemmód következtében a szivattyú csak szükség esetén működik. Ha a nyomástároló megtelt, a szivattyú kikapcsol. Megtakarítás 90 %-ig [Görgős megvezetések] Különösen csekély súrlódási veszteség a görgős érintkezés által. Nagy dinamika minimális kenőanyag felhasználás mellett. Megtakarítás 50 %-ig % % % [Szerkezetileg optimalizált mechanika] Véges elem elemzés segítségével optimalizáljuk a alkatrészeket merevség tekintetében egyidejű súlycsökkentés mellett. Megtakarítás 10 %-ig [Nagy hatékonyságú motorok] Kiemelkedő gazdaságosságot biztosít az energia hatékony motorok alkalmazása (IE2) a hűtőfolyadék ellátás terén. Megtakarítás 10 %-ig [Ütemes forgács kihordók] Programozható szünetidők a forgács kihordásnál optimális működést biztosítanak a forgácsolási eljárástól függően. Megtakarítás 95 %-ig % % % [Intelligens Standby-koncepciók] Csökkentett energiafelhasználás a segédkészülékek valamint a géptér és képernyő világítás automatikus lekapcsolása által meghatározott időtartam után. Megtakarítás 50 %-ig [Virtuális gép] A kiforrott szimulációs és programozási szoftverek által az át- és beállítási idők jelentős csökkentése érhető el. Megtakarítás 85 %-ig [Intelligens energia menedzsment] Egyszerűen kezelhető adatbevitel az egyes energia-megtakarítási funkciók aktiválásához. Megtakarítás 70 %-ig % %

10 [Műszaki adatok] mcoomaxxturn 45 Munkatartomány Ágy feletti elforduló átmérő Síkszán feletti elforduló átmérő 430 mm 300 mm Főorsó - ellenorsó távolsága 720 mm Max. esztergálható átmérő 300 mm Max. darabhosszúság 480 mm Max. rúdátmérő (opcionálisan) Ø 45 (51) mm Mozgási tartomány Szán úthossz X/Z-tengelyen Szán úthossz Y-tengelyen 160 / 510 mm +40 / 30 mm Főorsó Fordulatszám tartomány Nyomaték az orsónál (opcionálisan) Orsó csatlakozás (DIN 55026) (5000) f/perc 78 (100) Nm KK 5 Orsócsapágy (belső átmérő) 80 mm Orsófurat 53 mm Ellenorsó Fordulatszám tartomány f/perc Nyomaték az orsónál (Siemens / Fanuc) 42 / 43 Nm Orsócsatlakozás DIN KK 4 Orsócsapágy (belső átmérő) 70 mm C-tengely Körtengely felbontása 0,001 Gyorsjárati sebesség 1000 f/perc Orsó indexálás (tárcsafék) 0,01 Szegnyereg Szegnyereg mozgási út 510 mm Max. szorító erőt 6000 N Max. mozgási sebesség ca. 20 m/min Belső kónusz az eszergacsúcs felfogásához MK 4 Meghajtó teljesítmény Főorsó 13 kw Ellenorsó (Siemens / Fanuc) 10 / 7,5 kw Szerszámváltó Szerszám állások száma 12 Befogószár VDI (DIN 69880) szerint Szerszám keresztmetszet négyszögű szerszámokhoz VDI x 16 mm Szárátmérő fúrórudakhoz 25 mm Revolver kapcsolási idő 0,2 sek Meghajtott szerszámok Fordulatszám tartomány f/perc Max. nyomaték 16 Nm Max.teljesítmény 4 kw Meghajtott szerszámállások száma 12 Előtolási meghajtások Gyorsjárati sebesség X / Y / Z 24 / 10 / 30 m/min Előtolási erő X / Y-tengelyen 4000 / 4000 N Előtolási erő Z-tengelyeken 6000 N Gyorsulási idő 0-ról gyorsjáratra X / Z 0,1 sek Pozíció szórástartomány VDI 3441 in X / Y / Z 3 / 3 / 3 µm Hűtőfolyadék ellátás Tartály térfogat 250 Liter Szivattyú teljesítmény 0,57 (2,2) kw Szállított mennyiség 3,5 bar / 1 bar -nál 15 / 65 l/min Szállított mennyiség 10 bar / 5 bar (ocionális) 5 / 50 l/min Teljesítmény felvétel Villamos csatlakozás 25 kva Préslevegő csatlakozás 6 bar Gépméretek és súly Forgástengely magassága padlószint felett 1100 mm Gép magasság 1958 mm Gép telepítési helyigénye SzxM 2575 x 1790 mm Össz súly 4000 kg Biztonsági felszerelések CE szerint ZERTIFIZIERT EN ISO 9001 ZERTIFIKAT NR TÜV AUSTRIA CERT GMBH DE /14.A műszaki változtatások jogát fenntartjuk. A nyomdai és sajtóhibákért nem vállalunk felelősséget. EMCO MAIER Ges.m.b.H. Salzburger Str Hallein-Taxach. Austria Telefon Fax info@emco.at Magyarországi kizárólagos forgalmazó és márkaszervíz: Büll&Strunz Kft Budapest, Szatmár u.88/a Telefon Fax buellkft@buellkft.hu
