1 55 UNIVERZÁLIS KÉSZLET KÓNIKUS ÉS CILINDRIKUS IMPLANTÁTUMOKHOZ START KIT KÉSZLET KÓNIKUS IMPLANTÁTUMOKHOZ STANDARD KIT KÉSZLET UNISTOP KÉSZLET KÉSZLET SUPERSHORT IMPLANTÁTUMOKHOZ / KIEGÉSZÍTŐ KÉSZLET KÓNIKUS IMPLANTÁTUMOKHOZ NAVIGATOR RENDSZER KÉSZLET LODI IMPLANTÁTUMOKHOZ FOGÁSZATI ELŐKÉSZÍTŐ FÚRÓK FÚRÓK 5 ÉS 6 MM-ES ÁTMÉRŐJŰ PLATFORMMAL RENDELKEZŐ IMPLANTÁTUMOKHOZ EGYSZER HASZNÁLATOS SPIRÁLFÚRÓK MENETVÁGÓK CILINDRIKUS IMPLANTÁTUMOKHOZ KÓNIKUS FÚRÓK ÉS KÓNIKUS IMPLANTÁTUMOK MEGFELELŐ ELHELYEZÉSÉT SZOLGÁLÓ FURATELLENŐRZŐK MENETVÁGÓK KÓNIKUS IMPLANTÁTUMOKHOZ CERTAIN IMPLANTÁTUMOK BEHELYEZÉSÉHEZ KÜLSŐ HEXAGONOS IMPLANTÁTUMOK BEHELYEZÉSÉHEZ KÜLSŐ HEXAGONOS IMPLANTÁTUMOKHOZ CSAVARHÚZÓK ÉS NYOMATÉKOS RACSNISZÁR / MÉLYSÉG MÉRÉSÉHEZ ÉS JELZÉSÉHEZ HASZNÁLT KIEGÉSZÍTŐ FÚRÓKHOZ KIEGÉSZÍTŐ IMPLANTÁCIÓS MŰTÉTEKHEZ A MÁSODIK FÁZIS ESZKÖZEI SUMMERS CSONTTÖMÖRÍTŐK KÓNIKUS CSONTTÖMÖRÍTŐK KÉSZLET IMPLANTÁTUMOK ELTÁVOLÍTÁSÁHOZ

2 UNIVERZÁLIS KÉSZLET KÓNIKUS ÉS CILINDRIKUS IMPLANTÁTUMOKHOZ UNIVERZÁLIS KÉSZLET Certain + külső heagonos QNTSK40 Fúró hosszabbító ACTDE Hegyes előfúró ACTPSD ACT spirálfúró 2,0 1 ACT2015 ACT spirálfúró 3,15 1 ACT3115 ACT spirálfúró 3,0 1 ACT3015 Kortikális fúró PD100 Váll előkészítő fúró 4 átmérőjű implantátumhoz CD100 Váll előkészítő fúró 4 átmérőjű Certain implantátumohoz ICD100 Iránymutató (2) DI100 Hosszú behelyező eszköz (15 ) ICO15 Adapter könyökdarabhoz MDR10 Racsniszár WR150 Racsnibetét (rövid) RE100 Racnibetét (hosszú) RE200 Villáskulcs CW100 Kis heagonfejű csavarhúzó (rövid) PHD00N Nagy heagonfejű csavarhúzó (rövid) PHD02N Nagy heagonfejű csavarhúzó (hosszú) RASH8N Mélységemérő DP020 Kónikus fúró QSD3285 Kónikus fúró 10,0 QSD3210 Kónikus fúró QSD3211 Kónikus fúró 13,0 QSD3213 Kónikus fúró 1 QSD3215 Kónikus fúró QSD485 Kónikus fúró 10,0 QSD410 Kónikus fúró QSD411 Kónikus fúró 13,0 QSD413 Kónikus fúró 1 QSD415 Kónikus fúró QSD585 Kónikus fúró 10,0 QSD510 Kónikus fúró QSD511 Kónikus fúró 13,0 QSD513 Kónikus fúró 1 QSD515 Kónikus fúró QSD685 Kónikus fúró 10,0 QSD610 Kónikus fúró QSD611 Kónikus fúró 13,0 QSD613 Kónikus fúró 1 QSD615 NTDI ,0 NTDI3210 NTDI ,0 NTDI NTDI3215 NTDI485 10,0 NTDI410 NTDI411 13,0 NTDI413 1 NTDI415 NTDI585 10,0 NTDI510 NTDI511 13,0 NTDI513 1 NTDI515 NTDI685 10,0 NTDI610 NTDI611 13,0 NTDI613 56

3 UNIVERZÁLIS KÉSZLET KÓNIKUS ÉS CILINDRIKUS IMPLANTÁTUMHOZ UNIVERZÁLIS KÉSZLET Certain + külső heagonos QNTSK40 Menetvágó NTAP3285 Menetvágó 10,0 NTAP3210 Menetvágó NTAP3211 Menetvágó 13,0 NTAP3213 Menetvágó 1 NTAP3215 Menetvágó NTAP485 Menetvágó 10,0 NTAP410 Menetvágó NTAP411 Menetvágó 13,0 NTAP413 Menetvágó 1 NTAP415 Menetvágó NTAP585 Menetvágó 10,0 NTAP510 Menetvágó NTAP511 Menetvágó 13,0 NTAP513 Menetvágó 1 NTAP515 Menetvágó NTAP685 Menetvágó 10,0 NTAP610 Menetvágó NTAP611 Menetvágó 13,0 NTAP613 Menetvágó 1 NTAP615 -es Certain gépi implantátum behajtó eszköz (hosszú) IMPDTL -es Certain gépi implantátum behajtó eszköz (rövid) IMPDTS Certain standard implantátumok kézi behelyezését szolgáló eszköz (rövid) IRE100U Certain standard implantátumok kézi behelyezését szolgáló eszköz (hosszú) IRE200U Standard Certain gépi implantátum behajtó eszköz (hosszú) IIPDTL Standard Certain gépi implantátum behajtó eszköz (rövid) IIPDTS Hosszú behelyező eszköz átmérőjű külső heagonos implantátumhoz MMC15 O-gyű rű Certain implantátum behajtó eszközhöz IRORDR Eszköztartó tálca QNTSKTK Menetvágó tálca NTAPKTK A sebészeti eszközök elrendezésé a 164. oldalon látható. 57

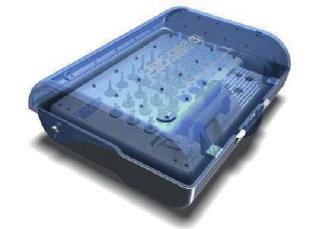

4 KEZDŐ KÉSZLET KÓNIKUS IMPLANTÁTUMOKHOZ Certain START KIT KÉSZLET+ külső heagonos implantátumokhoz SLIMKTE Certain START KIT KÉSZLET SLIMKT Hegyes előfúró ACT spirálfúró -es átm. Certain gépi implantátum behajtó eszköz 4,5 és 6 -es Certain gépi implantátum behajtó eszköz Certain implantátumok kézi behelyezését szolgáló hosszú könyökdarab Adapter Racsnibetét Nagy heagonfejű csavarhúzó (rövid) Váll előkészítő fúró 4 átmérőjű Certain implantátumokhoz Fúró hosszabbító Racsniszár Hosszú behelyező eszköz átmérőjű külső heagonos implantátumhoz Villáskulcs Kis heagonfejű kézi csavarhúzó (rövid) 2, ACTPSD ACT2015 QSD3285 QSD3210 QSD3211 QSD3213 QSD485 QSD410 QSD411 QSD413 NTDI3285 NTDI3210 NTDI3211 NTDI3213 NTDI485 NTDI410 NTDI411 NTDI413 NTAP3285 NTAP3210 NTAP3211 NTAP3213 NTAP485 NTAP410 NTAP411 NTAP413 IMPDTS IIPDTS IRE200U MDR10 RE100 PHD02N ICD100 ACTDE WR 150 MMC15* CW100* PHD00N* * csak a Kit SLIMKTE készletben elérhető eszközök 58

5 STANDARD KÉSZLET CILINDRIKUS ÉS KÓNIKUS IMPLANTÁTUMOKHOZ STANDARD KÉSZLET Certain + KÜLSŐ HEXAGONOS IMPLANTÁTUMOKHOZ QNTSK20 Fúróhosszabító Hegyes előfúró ACT spirálfúró ACT spirálfúró ACT spirálfúró Kortikális fúró Váll előkészítő fúró 4 átmérőjű implantátumokhoz Váll előkészítő fúró 4 átmérőjű Certain implantátumokhoz Hosszú behelyező eszköz (15) Adapter könyökdarabhoz Racsniszár Racsnibetét (rövid) Racsnibetét (hosszú) Villáskulcs Kis heagonfejű csavarhúzó (rövid) Nagy heagonfejű csavarhúzó (rövid) Mélységmérő -es Certain gépi implantátum behajtó eszköz (rövid) -es Certain gépi implantátum behajtó eszköz (hosszú) Certain standard implantátumok kézi behelyézését szolgáló eszköz (rövid) Certain standard implantátumok kézi behelyezését szolgáló eszköz (hosszú) Standard Certain gépi implantátum behajtó eszköz (rövid) Standard Certain gépi implantátum behajtó eszköz (hosszú) Hosszú behelyező eszköz átmérőjű külső heagonos implantátumhoz O-gyűrű Certain implantátum behajtó eszközhöz Sebészeti tálca E szköztartó tálca tálca 2,0 3,1 3, ACTDE ACTPSD ACT2015 ACT3115 ACT3015 PD100 CD100 ICD100 IC015 MDR10 WR150 RE100 RE200 CW100 PHD00N PHD02N DP020 QSD3285 QSD3210 QSD3211 QSD3213 QSD485 QSD410 QSD411 QSD413 QSD585 QSD510 QSD511 QSD513 NTDI3285 NTDI3210 NTDI3211 NTDI3213 NTDI485 NTDI410 NTDI411 NTDI413 NTDI585 NTDI510 NTDI511 NTDI513 IMPDTS IMPDTL IRE100U IRE200U IIPDTL IIPDTS MMC15 IRORDR QNTSKT NTAP3213 NTAP3211 NTAP3210 NTAP3285 NTAP413 NTAP411 NTAP410 NTAP485 NTAP513 NTAP511 NTAP510 NTAP585 QNTSKTK NTAPKTK A sebészeti eszközök elrendezése a 164. oldalon látható. 59

6 UNISTOP KÉSZLET KOMPLETT STOP-GYŰRŰ KÉSZLET CILINDRIKUS ÉS KÓNIKUS FÚRÓKHOZ UNIKIT Tartalma: 1 db sterilizáló tálca MÉLYSÉGI STOPGYŰRŰ CILINDRIKUS FÚRÓKHOZ, 2 átmérőjű cilindrikus fúróhoz 2 db 3 átmérőjű cilindrikus fúróhoz 2 db MÉLYSÉGI STOPGYŰRŰ KÓNIKUS FÚRÓKHOZ átmérőjű cilindrikus fúróhoz 1 db 4 átmérőjű kónikus fúróhoz 1 db 5 átmérőjű kónikus fúróhoz 1 db 1 HEXAGONFEJŰ csavarhúzó UNIT34 UNIT41 Mélységi stop-gyűrű kónikus fúrókhoz Mélységi stopgyűrű átmérőjű kónikus fúrókhoz Mélységi stopgyűrű átmérőjű kónikus fúrókhoz UNIT50 Mélységi stopgyűrű átmérőjű kónikus fúrókhoz UNIS2 Mélységi stop-gyűrű cilindrikus fúrókhoz Mélységi stopgyűrű 2,0 átmérőjű cilindrikus fúrókhoz UNIS3 Mélységi stopgyűrű 3,0 átmérőjű cilindrikus fúrókhoz UNID12 1,2 -es HEXAGONFEJŰ csavarhúzó 60

7 SUPER SHORT KÉSZLET KOMPLETT FÚRÓ- ÉS MÉLYSÉGI STOP-GYŰRŰ KÉSZLET CILINDRIKUS SUPER SHORT IMPLANTÁTUMOKHOZ KIT-FSS FSS KÉSZLET alkotóelemei: Cilindrikus fúró, 2 Cilindrikus fúró, 3 Cilindrikus fúró, 3,85 Cilindrikus fúró, 4,85 Csontfészek fúró, 3,85/4,85 Csontfészek fúró, 4,85/5,85 Stop-gyűrű 2/3 SS L 5 átmérőjű cilindrikus fúrókhoz Stop-gyűrű 2/3 SS L 6 átmérőjű cilindrikus fúrókhoz Stop-gyűrű 3,85/4,85 SS L 5 átmérőjű cilindrikus fúrókhoz Stop-gyűrű 3,85/4,85 SS L 6 átmérőjű cilindrikus fúrókhoz Menetvágó 5 Menetvágó 6 Sebészeti tálca SS20 SS30 SS385 SS485 SSC3038 SSC3848 SSC4858 L5S L6S L5W L6W TAPSS50 TAPSS60 ø2 ø3 ø3,85 ø4,85 KIEGÉSZÍTŐ KÉSZLET KÓNIKUS IMPLANTÁTUMOKHOZ KOMPLETT FÚRÓ-, LENYOMATVÉTELI ESZKÖZ ÉS MENETVÁGÓ KÉSZLET KÓNIKUS IMPLANTÁTUMOKHOZ QNTSK40U 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 QSD3285 QSD3210 QSD3211 QSD3213 QSD3215 QSD485 QSD410 QSD411 QSD413 QSD415 QSD585 QSD510 QSD511 QSD513 QSD515 QSD685 QSD610 QSD611 QSD613 QSD615 NTDI3285 NTDI3210 NTDI3211 NTDI3213 NTDI3215 NTDI485 NTDI410 NTDI411 NTDI413 NTDI415 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 10,0 13,0 1 NTDI585 NTDI510 NTDI511 NTDI513 NTDI515 NTDI685 NTDI610 NTDI611 NTDI613 NTDI615 NTAP3285 NTAP3210 NTAP3211 NTAP3213 NTAP3215 NTAP485 NTAP410 NTAP411 NTAP413 NTAP415 NTAP585 NTAP510 NTAP511 NTAP513 NTAP515 NTAP685 NTAP610 NTAP611 NTAP613 NTAP615 Vállfúró 4 -es Certain implantátumhoz Eszköztartó tálca Menetvágó tálca ICD100 QNTSKIK NTAPKTK 61

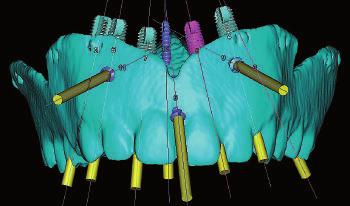

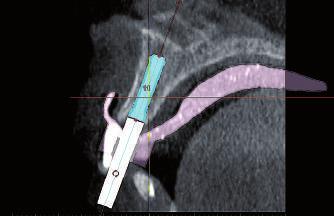

8 Navigator Navigator rendszer Sebészeti eszközkészlet, amellyel a virtuális sebészeti elképzeléseit a klinikai valóságba ülteti át Egy tervezési rendszer akkor teljes és hatékony, ha a Navigator System technológiával párosul. Navigátor sebészeti készlet cilindrikus implantátumokhoz SGKIT Navigátor sebészeti készlet kónikus implantátumokhoz SGTIKIT A Navigator System laboratóriumi készlet kompatibilis sebészeti sablon használatával lehetővé teszi a sebészeti beavatkozás előtt mesterminta készítését, amelyben az analógok helyzete pontosan tükrözi az implantátumok elhelyezkedését. Ezenfelül a protetikai kapcsolatok iránybeállítási rendszerének köszönhetően a sebész a protetikai eljárásokat leegyszerűsítve, klinikai körülmények között ugyanazt az elhelyezkedést reprodukálni tudja. A Navigator System laboratóriumi készlet elérhető a kónikus és a cilindrikus Navigator System sebészeti készlettel párosítható változaban is. Minden átmérőhöz / hosszúságban rendelkezésre áll egy sor olyan eszköz, amellyel azonos elhelyezkedésben több implantátumot tartalmazó modell is kialakítható. A Navigator System sebészeti készlet lehetővé teszi a beavatkozást végző orvos számára, hogy a megfelelő sebészeti sablon és a speciális program segítségével olyan implantációs sebészeti eljárást végezzen, mely az adott implantátumok helyzetét a számukra szabványosított, számítógépen programozott eljárás által válassza ki. Navigator System sebészeti készlet támogatja mind a flapless, mind a nyílt szájsebészeti eljárásokat, valamint fogsebészeti eljárásokat is. A Navigator System sebészeti készlet implantátum platformonként eltérő színkód jelöléssel rendelkezik és a sebészeti tervezés lépései követése érdekében ergonomikus módon van rendszerezve. A Navigator System sebészeti készlet a cilindrikus és a kónikus implantátumokhoz megfelelő változatban is elérhető. Ezáltal az orvos az általa előnyben részesített implantátumtípust bármely hosszúságban és átmérővel (kivéve a 6 -es átmérőt) használhatja. Navigator System kónikus sebészeti készlet menetfúró készletet tartalmaz, amely a kemény csontban végzett eljárások hatékonyabb elvégzését szolgálja. Mindkét készlethez rendelkezésre áll egy kiegészítő készlet is a külső heagonos implantátumok alkalmazásához. Navigator Cilindrikus mini készlet 62 HIBRID KITNAV

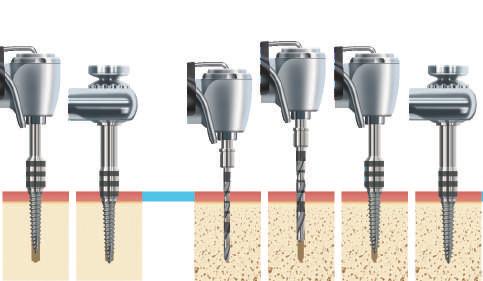

9 LODI IMPLANTÁCIÓS RENDSZER + LOCATOR RETENCIÓS BETÉT LODI KÉSZLET A LODI implantátumokhoz használt sebészeti készletben található valamennyi sebészeti előkészítő eszköz az oszteotómia előkészítése és az implantátum behelyezése során is jól látható, lézeres mélységjelzővel rendelkezik. A készlet a fokozott ellenőrzés céljából még mélységi stop-gyűrű készletet is tartalmaz. Ezek a jellemzők lehetővé teszik az oszteotómia nyugodt körülmények között történő elvégzését, különösen flapless technológia alkalmazása esetén A Prémium Sebészeti Készlet az összes sebészeti eszközt tartalmazza, kivéve a 1,8 és a 2,6 átmérőjű fúrókat EGYSZERŰ FÚRÁSI SOROZAT MINDEN CSONTTÍPUS ESETÉBEN A példa a flapless technológiával történő előkészítést mutatja be 2,4 12 -es implantátumok esetében. csonttípus I II, III, IV csonttípus 2 lágyszövet Pilot fúrófej 1,2 vastag, 14 mélységig Fúrófej 1,6 vastag, 14 mélységig Fúrófej 2,1 vastag, 14 mélységig A sebesség alacsony marad egészen a stop eléréséig A behelyezés befejezése nyomatékkulccsal történik Pilot fúrófej 1,2 vastag, 14 mélységig Fúrófej 1,6 vastag 4 -rel rövidebb, csak, 10 mélységig A sebesség alacsony marad egészen a stop eléréséig A behelyezés befejezése nyomatékkulccsal történik 63

10 FÚRÓK A KEZDETI ELŐKÉSZÍTÉSHEZ GÖMB ÉS HEGYES ELŐFÚRÓ Gömb fúró Hegyes előfúró TÖBBSZÖRÖS HASZNÁLAT RD100 ACTPSD EGYSZERI HASZNÁLAT DR100 2 ÉS 2,75 -es ADVANCED CUTTING TECHNOLOGY (ACT ) FÚRÓ ,0 MM ACT2010 ACT2015 ACT2020 2,75 MM ACT2710 ACT2715 ACT2720 KORTIKÁLIS ÁTVEZETŐ FÚRÓ A 3 -es fúró alkalmazása előtt használandó TÖBBSZÖRÖS HASZNÁLAT EGYSZERI HASZNÁLAT PD100 DP100 3,0 ÉS 3,15 -es ADVANCED CUTTING TECHNOLOGY (ACT ) FÚRÓ 3,0 MM 3,15 MM ACT3010 ACT3015 ACT3020 ACT3110 ACT3115 ACT3120 VÁLLFÚRÓK A CD100 és ICD100 eszközök lehetővé teszik a váll helyének kialakítását az oszteotómia koronarészén annak érdekében, hogy az implantátumot a kresztális csonttal egy szintben lehessen elhelyezni. Az ICD100-at a 4 átmérőjű Certain implantátumok esetében alkalmazzák. A CD100-at a 3,75 és 4 -es cilindrikus, külső heagonos implantátumok, valamint a átmérőjű 4,1 -es platforal rendelkező implantátumok esetében használják. TÖBBSZÖRÖS HASZNÁLAT EGYSZERI HASZNÁLAT Külső heagon Certain CD100 ICD100 DC100 64

11 FÚRÓK AZ 5 ÉS 6 MM ÁTMÉRŐJŰ PLATFORMMAL RENDELKEZŐ IMPLANTÁTUMOKHOZ KORTIKÁLIS FÚRÓK ÉS -es IMPLANTÁTUMOKHOZ A CD500-at a 3,85 -es, a CD600-at pedig a 4,85 -es spirálfúró után használják. 5 -es implantátumok 6 -es implantátumok TÖBBSZÖRÖS HASZNÁLAT CD500 CD600 EGYSZERI HASZNÁLAT DC500 DC600 3,85 ÉS 4,85 MM-ES ADVANCED CUTTING TECHNOLOGY (ACT ) fúrók A 3,85 -es fúrót a CD500, a 4,85 -es fúrót pedig a CD600 előtt használják. 3,85 MM 4,85 MM ACT3810 ACT3815 ACT ACT4885 ACT4813 ACT4818 XP IMPLANTÁTUMOK és integrált Platform Switching rendszerű XP IMPLANTÁTUMOK A CD4500-at az oszteotómia koronarészének előkészítésére használják annak érdekében, hogy a /4,8/4,1 -es integrált Platform Switching rendszerű implantátumot, illetve az XP 4/5 implantátumot be lehessen helyezni. A CD5600-at az oszteotómia koronarészének előkészítésére használják annak érdekében, hogy a P 5/6 implantátumot be lehessen helyezni. XP 4/5 CD4500 XP 5/6 CD

12 EGYSZER HASZNÁLATOS SPIRÁLFÚRÓK EGYSZER HASZNÁLATOS SPIRÁLFÚRÓK, ELŐKÉSZÍTÉSHEZ ,3 MM DT210 DT215 DT220 2,75 MM DT2710 DT2715 DT2720 3,0 MM DT310 DT315 DT320 3,15 MM DT3110 DT3115 DT3120 MM DT3210 DT3215 DT ,25 MM DT428 DT423 DT4218 5,25 MM DT528 DT523 DT5218 HÁROM DARAB EGYSZER HASZNÁLATOS FÚRÓBÓL ÁLLÓ KÉSZLET 7-10 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró 7-15 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró 7-20 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró DDK210 DR100 DT210 DP100 DDK215 DR100 DT215 DP100 DDK220 DR100 DT220 DP100 ÖT DARAB EGYSZER HASZNÁLATOS FÚRÓKBÓL ÁLLÓ KÉSZLET 7-10 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró Spirálfúró 2,7 Vállfúró 7-15 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró Spirálfúró 2,7 Vállfúró 7-20 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró Spirálfúró 2,7 Vállfúró DDK2710 DR100 DT210 DP100 DT2710 DC100 DDK2715 DR100 DT215 DP100 DT2715 DC100 DDK2720 DR100 DT220 DP100 DT2720 DC hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró Spirálfúró 3 Vállfúró 7-15 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró Spirálfúró 3 Vállfúró 7-20 hossz úság ú implantátumok esetében a készlet tartalma: Gömbfúró Spirálfúró 2,3 Kortikális fúró Spirálfúró 3 Vállfúró DDK310 DR100 DT210 DP100 DT310 DC100 DDK315 DR100 DT215 DP100 DT315 DC100 DDK320 DR100 DT220 DP100 DT320 DC100 66

13 MENETVÁGÓK CILINDRIKUS IMPLANTÁTUMOKHOZ MENETVÁGÓ 3,5MM-ES IMPLANTÁTUMOKHOZ Kizárólag kemény kortikális csont esetén alkalmazzuk MTAP1 MTAP2 MENETVÁGÓ 3,75 és 4MM-ES IMPLANTÁTUMOKHOZ Kizárólag kemény kortikális csonthoz használják TAP10 TAP13 TAP20 MENETVÁGÓ 5MM-ES IMPLANTÁTUMOKHOZ Kizárólag kemény kortikális csonthoz használják. MENETVÁGÓ 6MM-ES IMPLANTÁTUMOKHOZ A végleges menet előkészítéséhez használják TAP58S TAP53S TAP518S TAP68S TAP63S TAP618S MENETVÁGÓ 5 és 6MM-ES, 3iT3, KÜLSŐ HEXAGONOS FULL OSSEOTITE IMPLANTÁTUMOKHOZ XTAP58S /XTAP68S XTAP53S /XTAP63S XTAP518S /XTAP618S 67

14 KÓNIKUS IMPLANTÁTUMOK BEHELYEZÉSÉT SZOLGÁLÓ KÓNIKUS FÚRÓK ÉS FURATELLEN Ő RZ Ő K QSD KÓNIKUS FÚRÓ ÉS FURATELLENŐRZŐ ESZKÖZ A MM-ES KÓNIKUS IMPLANTÁTUM BEHELYEZÉSÉHEZ percenkénti fordulatszám mellett használják. Kónikus fúró QSD3285 NTDI Kónikus fúró QSD3210 NTDI3210 Kónikus fúró QSD3211 NTDI Kónikus fúró QSD3213 NTDI Kónikus fúró QSD3215 NTDI Kónikus fúró QSD Kónikus fúró QSD3220 QSD KÓNIKUS FÚRÓ ÉS FURATELLENŐRZŐ ESZKÖZ A 4 MM-ES KÓNIKUS IMPLANTÁTUM BEHELYEZÉSÉHEZ percenkénti fordulatszám mellett használják. Kónikus fúró QSD485 NTDI Kónikus fúró QSD410 NTDI410 Kónikus fúró QSD411 NTDI Kónikus fúró QSD413 NTDI Kónikus fúró QSD415 NTDI Kónikus fúró QSD418 NTDI Kónikus fúró QSD420 NTDI420 QSD KÓNIKUS FÚRÓ ÉS FURATELLENŐRZŐ ESZKÖZ A 5 MM-ES KÓNIKUS IMPLANTÁTUM BEHELYEZÉSÉHEZ percenkénti fordulatszám mellett használják. Kónikus fúró QSD585 NTDI Kónikus fúró QSD510 NTDI510 Kónikus fúró QSD511 NTDI Kónikus fúró QSD513 NTDI Kónikus fúró QSD515 NTDI515 QSD KÓNIKUS FÚRÓ ÉS FURATELLENŐRZŐ ESZKÖZ A 6 MM-ES KÓNIKUS IMPLANTÁTUM BEHELYEZÉSÉHEZ percenkénti fordulatszám mellett használják. 68 Kónikus fúró QSD685 NTDI Kónikus fúró QSD610 NTDI610 Kónikus fúró QSD611 NTDI Kónikus fúró QSD613 NTDI Kónikus fúró QSD615 NTDI615

15 MENETVÁGÓK KÓNIKUS IMPLANTÁTUMOKHOZ MM-ES ÁTMÉRŐJŰ KÓNIKUS MENETVÁGÓ Kemény kortikális csonthoz használják, a -es kónikus fúró után. átm. átm. átm. átm. átm. 10,0 13,0 1 NTAP3285 NTAP3210 NTAP3211 NTAP3213 NTAP3215 MM-ES ÁTMÉRŐJŰ KÓNIKUS MENETVÁGÓ Kemény kortikális csonthoz használják, a -es kónikus fúró után. átm. átm. átm. átm. átm. átm. átm. 10,0 13,0 1 18,0 20,0 NTAP485 NTAP410 NTAP411 NTAP413 NTAP415 NTAP418 NTAP420 MM-ES ÁTMÉRŐJŰ KÓNIKUS MENETVÁGÓ Kemény kortikális csonthoz használják, a -es kónikus fúró után. átm. átm. átm. átm. átm. 10,0 13,0 1 NTAP585 NTAP510 NTAP511 NTAP513 NTAP515 MM-ES ÁTMÉRŐJŰ KÓNIKUS MENETVÁGÓ Kemény kortikális csonthoz használják, a -es kónikus fúró után. átm. átm. átm. átm. átm. 10,0 13,0 1 NTAP685 NTAP610 NTAP611 NTAP613 NTAP615 69

16 Certain IMPLANTÁTUM BEHELYEZÉSHEZ GÉPI BEHAJTÓ CERTAIN IMPLANTÁTUMOKHOZ IIPDTS IIPDTL IMPDTS IMPDTL IRORDR 4,1// -es Certain implantátum behajtó eszköz (rövid) 4,1// -es Certain implantátum behajtó eszköz (hosszú) 3,4 -es Certain implantátum behajtó eszköz (rövid) 3,4 -es Certain implantátum behajtó eszköz (hosszú) O-gyűrű UNIVERZÁLIS KÉZI Certain IMPLANTÁTUMOK BEHELYEZÉSÉRE IRE100U IRE200U Certain implantátum behelyezését szolgáló eszköz Certain implantátum behelyezését szolgáló hosszú eszköz 70

17 KÜLSŐ HEXAGONOS IMPLANTÁTUMOK BEHELYEZÉSÉHEZ 3,4 MM ÁTMÉRŐJŰ PLATFORMMAL RENDELKEZŐ IMPLANTÁTUMOK BEHELYEZÉSÉHEZ SZÜKSÉGES ESZKÖZ Lila színű, anodizált tiszta titániumból készült. 3,1 3,1 4,8 4,8 3,0 3, MMC03 MMC15 3,4 4,1 MM ÁTMÉRŐJŰ PLATFORMMAL RENDELKEZŐ IMPLANTÁTUMOK BEHELYEZÉSÉHEZ SZÜKSÉGES HOSSZÚ ESZKÖZ Tiszta titániumból készült, kivitelezése lehetővé teszi a természetes fogazat körüli részhez, a fogközi részekhez, valamint az elülső állkapcsi részhez történő hozzáférést. Az MDR10, RE100 és RE200 eszközökkel együtt használják. 4,8 3,1 IC015 2,0 15 4,5 DELIVERY NO-TOUCH RENDSZER A No-Touch csavaros implantátum csatlakozási rendszer lehetővé teszi, hogy az implantátumot teljes mértékben steril körülmények között lehessen felvenni és behelyezni. Az egyszer használatos behelyező eszköz színes és az implantátumtól könnyedén megkülönböztethető. 71

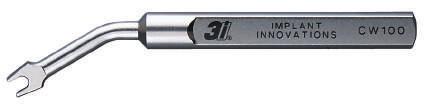

18 B Osseotite KÜLSŐ HEXAGONONOS IMPLANTÁTUMOK BEHELYEZÉSÉHEZ VILLÁSKULCS A külső heagonos implantátumok behelyezésénél használják. Kialakítása segíti a használót, főleg részleges foghiány esetén. CW100 RACSNISZÁR Az implantátum behelyezésének utolsó fázisában és a menetvágás utolsó fázisában használatos, vagy mindkét funkció, a menetvágás és az implantátum behelyezésének manuális elvégzéséhez alkalmazzák. Racsnibetétekkel együtt használják (RE100, RE200, IRE100 e IRE200). RACSNIBETÉT A racsniszárral együtt a behajtó eszközök és a menetvágók használatánál alkalmazzák WR150 RE100 RE KAPCSOLAT MENETVÁGÓKHOZ ÉS BEHAJTÓ HÖZ A menetvágó fúrók és behajtó eszközök gépi használatánál alkalmazzák. MDR10 72

19 CSAVARHÚZÓK ÉS KIS HEXAGONFEJŰ KÉZI CSAVARHÚZÓ A külső heagonos implantátumok zárócsavarjainak becsavarozására használják PHD00 PHD01 KIS HEXAGONFEJŰ CSAVARHÚZÓ BETÉT A külső heagonos implantátumok zárócsavarjának gépi vagy manuális becsavarozásához használják RASH2 RASH7 NAGY HEXAGONFEJŰ CSAVARHÚZÓ A külső heagonos implantátumok behelyező eszközeihez, a Certain implantátumok zárócsavarjaihoz és a gyógyulási csavarokhoz használják PHD02 PHD03 NAGY HEXAGONFEJŰ CSAVARHÚZÓ BETÉT A külső heagonos implantátumok behelyező eszközeihez, a Certain implantátumok zárócsavarjaihoz és a gyógyulási csavarokhoz használják RASH3 RASH8 CSAVARHÚZÓ BETÉT ZÁRÓCSAVARHOZ A zárócsavarok csomagolásból történő felvételéhez és a 4,1 átmérőjű platforal rendelkező implantátumba történő becsavarozásához használják. ADAPTER ÉS HÖZ Könyökdarabok kézi eszközzé történő átalakítását segíti elő. CSI10 MIDTH 73

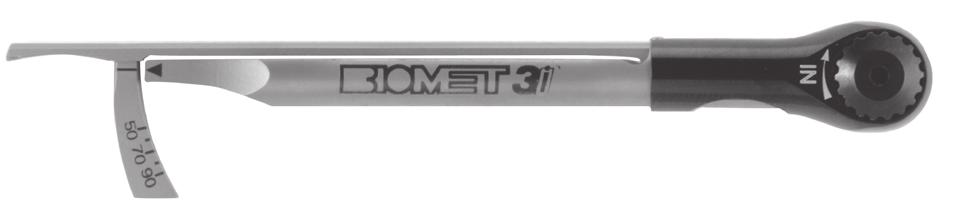

20 NYOMATÉKOS RACSNISZÁR H-TIRW NCM NYOMATÉKOS RACSNI tartozékok: nyomatékos racsniszár H-TIRW 4X4-es négyszög ő adapter C11108 H-TIRW MÉLYSÉG MÉRÉSÉHEZ ÉS JELZÉSÉHEZ HASZNÁLT A MÉLYSÉG SZABVÁNYOS MÉRÉSE A 2,3 -es fúrók használata utáni mélységmérést teszi egyszerűbbé. A sinus nyálkahártyájának megemelésére használják, amennyiben a sinus szintjének meghaladásáról van szó. Az apikális gömb az előkészített ágy tapintásos vizsgálatát teszi lehetővé. 2,3/2 3,0 2,3/2 3,0 DP020 IRÁNYMUTATÓ Tiszta titániumból készült, az adott ágy szögirányát adja meg, valamint a párhuzamosság és a túlzott véráram ellenőrzésére szolgál, végződéseinek átmérője 2, 2,3 illetve 3. 2,0 átm. 2,0 átm. 2,3 átm. 2,3 átm DI100 DI200 DI2310 DI2315 Certain IRÁNYMUTATÓ A Certain implantátumokra helyezik a mellette lévő implantátum behelyezésének irányítása céljából. 2,0 átm. 2,3 átm IDIM01 IDI001 74

21 RADIOGRÁFIAI MÉRŐESZKÖZ Tiszta titániumból készülnek, a jelzések az implantátumok különböző hosszúságainak felelnek meg. A 2 és 3-es spirálfúrók után használják az előkészített ágy intraorális radiográfia útján történő mélységmeghatározása céljából. XDG00 tartalma: 7-13 (3 db) (2 db) FÚRÓK KIEGÉSZÍTŐ ESZKÖZEI FÚRÓ HOSSZABBÍTÓ A fúrók és egyéb kézidarabba fogható eszközök meghosszabbítására szolgál. Egyszerűsíti az első fogak közelében lévő területek előkészítését. ACTDE FÚRÓK POZICIONÁLÓJA A 2,3 -es fúróknak megfelelő helyzetbe és szögbe történő behelyezését szolgálja. SGT25 75

22 KIEGÉSZÍTŐ IMPLANTÁCIÓS MŰTÉTEKHEZ TREPÁN FÚRÓK Szájüregi csontok kivételére vagy a csontba nem integrálódott implantátumok eltávolítására KÜLSŐ ÁTMÉRŐ ,3 BELSŐ ÁTMÉRŐ TRE02 TRE04 TRE05 TRE06 TRE08 TITÁNIUM EMELŐ TE003 KALAPÁCS Nem oidálódó acél. A Suers technikával használják. MALL1 LENYOMATI FEJ HELYZETJELZŐ Rögzíti a külső heagonos implantátumok pontos helyzetét az első sebészeti fázis során. Lehetővé teszi az ideigienes protézis előkészítését, vagy a felépítmény kiválasztását a második sebészeti fázis előtt. Kizárólag 4,1 átmérőjű platforal rendelkező implantátumokhoz kapható. IC100 76

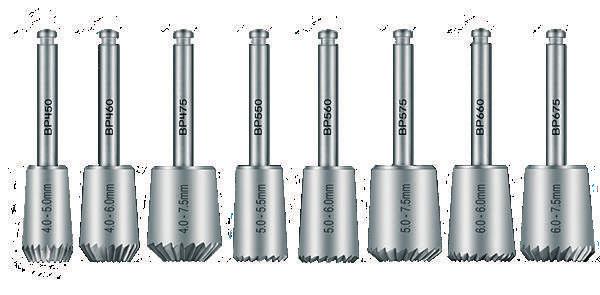

23 A MÁSODIK FÁZIS ESZKÖZEI STANCOLÓ Az implantátum feltárására szolgál a második klinikai fázisban kis fogíny mennyiség esetén, valamint a felépítmény passzív elhelyezését gátló szövetek eltávolítására is használható TP001 TP005 TP006 vezetőcsap külső heagonos vezetőcsap belső implantátumhoz Certain kapcsolathoz Ø și BPGUIDE Ø IBPMGP Ø IBPGP CSONTFÉSZEK MODELLEZŐ ESZKÖZ A Bone Profiler készletet arra tervezték, hogy a második sebészeti fázisban az implantátum koronarésze közelében lévő csontot modellezze. A csontmodellezés a gyógyulási csavarok, protetikai komponensek, a lenyomatvételi csonk, valamint a végleges protézis megfelelő felhelyezését segíti elő. Bone Profiler ALAP 3,4 4,1 4,1 4,1 MEGJELENÉS 3, , ,5 6 7,5 Bone Profiler Tissuema felépítményhez Bone Profiler LowProfile 3,4-es felépítményhez Bone Profiler LowProfile 4,1-es felépítményhez Bone Profiler LowProfile -es felépítményhez BP340 BP450 BP460 BP475 BP550 BP560 BP575 BP660 BP675 BPTM40 LCPBP3 LPCBP4 LPCBP ÍNYVASTAGSÁG MÉRŐ ESZKÖZ Implantátum feltárása után a szövetréteg vastagságának mérésére szolgál. A megfelelő magasságú felépítmény kiválasztását teszi lehetővé HAJLÍTOTT VEZETŐCSAPOK Az implantátumra vagy az analógra szerelik fel, a megfelelő szögirányú felépítmény kiválasztása céljából. TMP80 AG900 77

24 Suers CSONTTÖMÖRÍTŐ SUMMERS CSONTTÖMÖRÍTŐ ESZKÖZKÉSZLET Acélból készült. Az implantátum ágynak az állkapocs környéki lágyabb csontozatban történőelőkészítéséhez használják. A készlet négy, különböző tipusú csonttömörítőt tartalmaz: OST01, OST02, OST03 és OST04. Az OST05 és OSTFS csont tömörítők külön szerezhetők be. Suers csontvéső készlet OST00 A legvékonyabb eszközt a spirálfúró helyett használják. Fej: Ø 1,6 a 10 : Ø 2,4 OST01 A csontfúrás helyének szélesítésére, a csontfészek szélesítésének elkezdéséhez és a lágy csont összenyomására is használják. A -es implantátumnál kissé keskenyebb ágy kialakítására használható. Fej: Ø 1,9 a 10 : Ø 3,1 OST02 A standard átmérőjű (3,75 vagy -es) implantátumoknál kissé keskenyebb ágy kialakítására használható. Fej: Ø 2,8 a 10 : Ø 3,3 A nagy átmérőjű implantátumoknál kissé keskenyebb ágy kialakítására használható. A standard méretű (3,75 vagy 4 -es) implantátumok behelyezésénél marófúróként használják, az OST03-mal együtt. OST03 Fej: Ø 3,1 a 10 : Ø 3,9 A nagy átmérőjű ( ) implantátumoknál kissé keskenyebb ágy kialakítására használható. OST04 Fej: Ø 3,9 a 10 : Ø OST05 Abban az esetben kell használni, ha a szájüregben a csont magassága nem megfelelő és ezért szükségessé válik az arcüreg magasságának megnövelése vagy a csontfészek tágítása, az implantátum későbbi behelyezése érdekében. Fej: Ø 5,5 a 10 : Ø 6,2 OSTFS 78

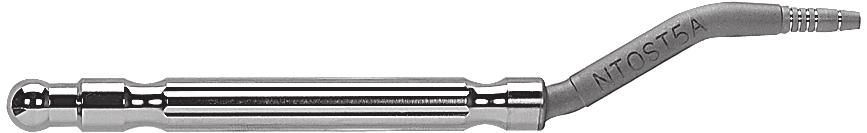

25 KÓNIKUS CSONTTÖMÖRÍTŐ EGYENES ÉS HAJLÍTOTT CSONTTÖMÖRÍTŐK KÓNIKUS IMPLANTÁTUMOKHOZ Az implantátum ágy előkészítésére használják az állkapocs környéki lágyabb csontozat esetében. NTOST3 NTOST3A NTOST4 NTOST4A NTOST5 NTOST6 NTOST5A NTOST6A NTOST0 EGYENES KÓNIKUS CSONTTÖMÖRÍTŐ KÉSZLET NTOST0A HAJLÍTOTT KÓNIKUS CSONTTÖMÖRÍTŐ KÉSZLET SENTINERI TECHNIKÁT ALKALMAZÓ KÓNIKUS CSONTTÁGÍTÓK Ø 3,5 L.. SEN3511 Ø 3,5 L. 15. SEN3515 Ø L.. SEN5011 Ø L. 15. SEN
