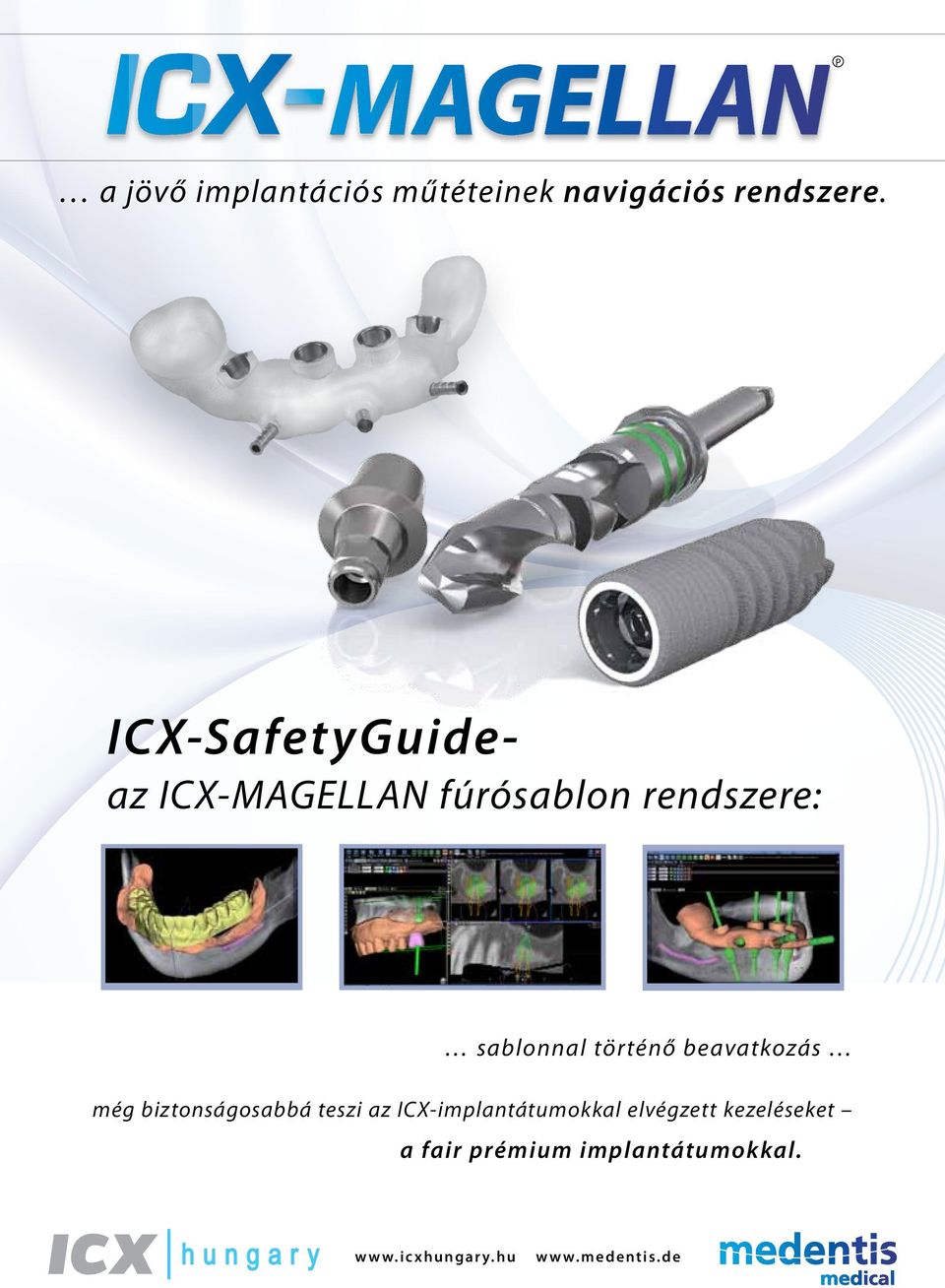

1 P a jövő implantációs műtéteinek navigációs rendszere. ICX-SafetyGuideaz ICX-MAGELLAN fúrósablon rendszere: sablonnal történő beavatkozás még biztonságosabbá teszi az ICX-implantátumokkal elvégzett kezeléseket a fair prémium implantátumokkal.

2 Tartalom 1. Bevezetés Termék információk A lágyrész seb ellátási lehetőségei Termékek áttekintése ICX-templant implantátumok, ICX-SafetyGuide eszközök Az ICX-SafetyGuide sebészeti tálca tartalmának áttekintése Alkalmazás Lenyomatvétel és a gipszminta elkészítése Wax-up és Set-up Röntgen diagnosztika és tervezés A tervezéstől az ICX-fúrósablon elkészítéséig Kiegészítő lehetőség: provizórium készítése Az implantátum fészek preparálása... 12/13 A munkamodell előkészítése és elkészítése ICX-Safety-Guide fúrási szabálya és példa az alkalmazására...14/15 Útmutató: a sablon rögzítése... 16/17 Útmutató: az implantátum fészek előkészítése és az implantátum behelyezése...18/19 ICX-SafetyGuide komplett áttekintése Workflow kilenc lépésben... 26/27 A Fair prémium implantátum. P 2

3 1. Bevezetés 1.1 Termékinformációk Az ICX-SafetyGuide rendszer az ICX-MAGELLAN rendszerhez tartozó sebészeti tálca, melyet a sablonnal történő implantátum fészek kialakításához és az implantátum sablonnal történő behelyezéséhez használunk. Az indikációja sokrétű, a fogatlan állcsonttól kezdve és a részleges vagy szóló foghiány esetére is kiválóan alkalmas. A komplett set tartozékai: sebészeti eszközök a sablonnal történő enosszálisan illetve parodontálisan támogatott implantátum fészek elkészítéséhez és az implantátum behelyezéséhez fogtechnikai/labortechnikai eszközök, melyekkel a tervező sablont lehet fúrósablonná alakítani Az ICX-SafetyGuide rendszer feltétele, hogy a fogorvosi praxis vagy a labor rendelkezzen az ICX-MAGELLAN 3D tervező szoftverrel. A praxisban vagy a fogtechnikai laborban az ICX-MAGELLAN szoftverrel történik a tervezés. Majd ezután gyártják le Önnek az ICX szakemberei a fúrósablont. Az egyénre szabottan elkészített fúrósablonnal történik ezután az implantátum fészek kialakítása és az implantátum behelyezése az ICX-SafetyGuide eszközeinek a segítségével történik. Figyelem! A medentis medical GmbH nem vállal semmilyen garanciát a tervezésre, a fúrósablonnal történő kivitelezésre. Az ICX-SafetyGuide System alkalmazása előtt elengedhetetlen a megfelelő szakmai felkészülés a 3D tervező program és a fúrósablon/pozícionáló használatával kapcsolatban. P 1.2 A lágyrészsebek ellátási lehetőségei a jövő implantációs műtéteinek navigációs rendszere. A gyógyulási lehetőségek válaszhatóan a következők: transgingivális gyógyulás ínyformázóval transgingivális gyógyulás hosszú távú provizóriummal azonnali terhelés esetén subgingivális gyógyulás zárócsavarral A Fair prémium implantátum. P 3

4 2.1 Termékek áttekintése D1- fúrók sárga D1- fúrók piros Figyelem! A kemény csonthoz (D1) való fúrókat a 3 sárga pontról ismerheti fel. Figyelem! A kemény csonthoz (D1) való fúrókat a 3 piros pontról ismerheti fel. 6,5mm 8mm 10mm 12,5mm 8mm 10mm 12,5mm D2-3 - fúrók sárga D2-3 - fúrók piros Figyelem! A puha/közepesen kemény csonthoz (D3/D2) való fúrókat a 2 sárga pontról ismerheti fel. Figyelem! A puha/közepesen kemény csonthoz (D3/D2) való fúrókat a 2 piros pontról ismerheti fel. 6,5mm 8mm 10mm 12,5mm 8mm 10mm 12,5mm D4 - fúrók sárga D4 - fúrók piros Figyelem! A nagyon puha csonthoz (D4) való fúrókat az 1 sárga pontról ismerheti fel. Figyelem! A nagyon puha csonthoz (D4) való fúrókat az 1 piros pontról ismerheti fel. 6,5mm 8mm 10mm 12,5mm 8mm 10mm 12,5mm Stopfúró sárga Gingiva trepán sárga Stopfúró piros Gingiva trepán piros 44

5 2.1 Termékek áttekintése D1-fúrók zöld D1-fúrók kék Figyelem! A kemény csonthoz (D1) való fúrókat a 3 zöld pontról ismerheti fel. Figyelem! A kemény csonthoz (D1) való fúrókat a 3 kék pontról ismerheti fel. 8mm 10mm 12,5mm 8mm 10mm 12,5mm D2-3-fúrók zöld D2-3-fúrók kék Figyelem! A puha/közepesen kemény csonthoz (D3/D2) való fúrókat a 2 zöld pontról ismerheti fel. Figyelem! A puha/közepesen kemény csonthoz (D3/D2) való fúrókat a 2 kék pontról ismerheti fel. 8mm 10mm 12,5mm 8mm 10mm 12,5mm D4-fúrók zöld D4-fúrók kék Figyelem! A nagyon puha csonthoz (D4) való fúrókat az 1 zöld pontról ismerheti fel. Figyelem! Figyelem! A nagyon puha csonthoz (D4) való fúrókat az 1 kék pontról ismerheti fel. 8mm 10mm 12,5mm 8mm 10mm 12,5mm Stopfúró zöld Gingiva trepán zöld Stopfúró kék Gingiva trepán kék 55

6 2.1 Termékek áttekintése tartozékok C Fúrópersely C Fúrópersely ablakkal C univerzális fúrópersely Ø 2,2mm belső Ø 4,85mm külső Ø 5,6mm perem Ø 6,0mm Hüvely hossza a peremmel együtt: 4mm belső Ø 2,2mm külső Ø 2,95mm perem 3,3mm C Vezető hüvely rögzítő pin-hez C Beállító eszköz a fúróperselyhez C Sablonfúró C Rögzítő pin belső Ø 1,5mm külső Ø 2,4mm perem Ø 2,8mm 6 6

7 2.1 Termékek áttekintése tartozékok C Implantátum behajtó műszer mindegyik implantátumhoz Fontos: kivéve ICX-plus C Implantátum behajtó műszer az ICX-plus-hoz sárga csíkos C Rögzítő fúró Ø 1,5 C univerzális fúró Ø 2,2 fúró hossz 10mm-ig C univerzális fúró Ø 2,2 fúró hossz -ig C Csavarhúzó SW 1,4 C Előfúró az összes implantátumhoz C Előfúró L=6,5mm az összes implantátumhoz Fontos: kivéve ICX-plus C Pozícionáló eszköz az összes implantátumhoz Fontos: kivéve ICX-plus C Pozícionáló eszköz az ICX-plus-hoz 7 7

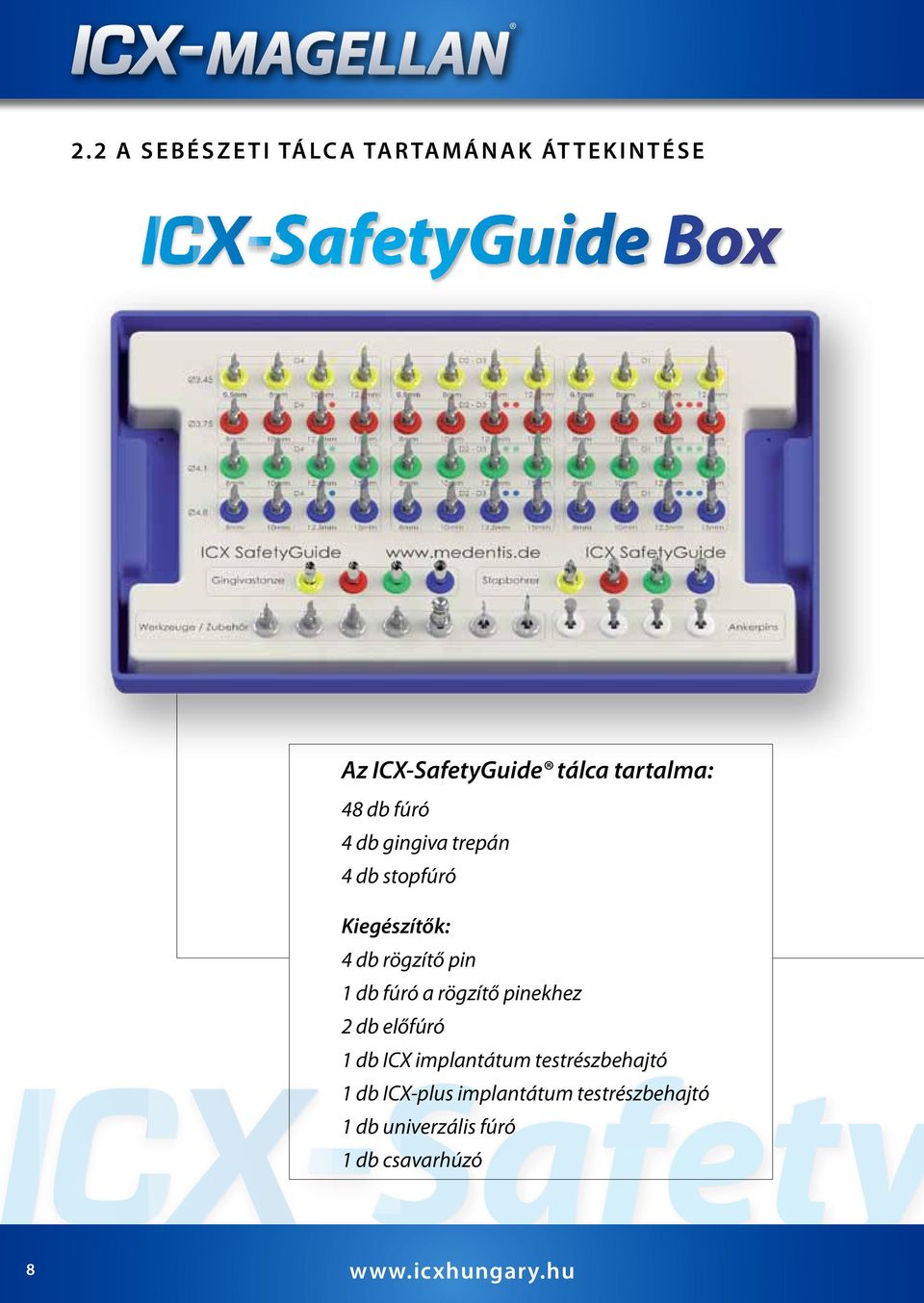

8 2.2 A sebészeti tálca tartamának áttekintése Az ICX-SafetyGuide tálca tartalma: 48 db fúró 4 db gingiva trepán 4 db stopfúró Kiegészítők: 4 db rögzítő pin 1 db fúró a rögzítő pinekhez 2 db előfúró 1 db ICX implantátum testrészbehajtó 1 db ICX-plus implantátum testrészbehajtó 1 db univerzális fúró 1 db csavarhúzó 8 8

9 2.2 A sebészeti tálca tartamának áttekintése ø 6mm hossz 4mm gingiva trepán előfúró felül előfúró alul D2/D3 fúró 8mm felül ø 5,6mm hossz 5,3mm a csont felső széle D2/D3 fúró 8 mm alul D2/D3 fúró 10mm stopfúró a csont felső széle ICX-SafetyGuide Még biztonságosabb implantálást tesz lehetővé és/vagy azonnali terhelhetőséget provizóriummal/véglegesen. Az ICX-SafetyGuide komponensei a sablonnal történő implantátum fészek elkészítésére valamint az ICX-templant implantátumok behelyezésére szolgál. Werkstückkanten nach ISO ,05 fogtechnikai/labortechnikai eszközök, melyekkel a tervező sablont lehet fúrósablonná átalakítani sebészeti eszközök a sablonnal történő enosszálisan illetve parodontálisan támogatott implantátum fészek kialakításához és az implantátum behelyezéséhez +0,

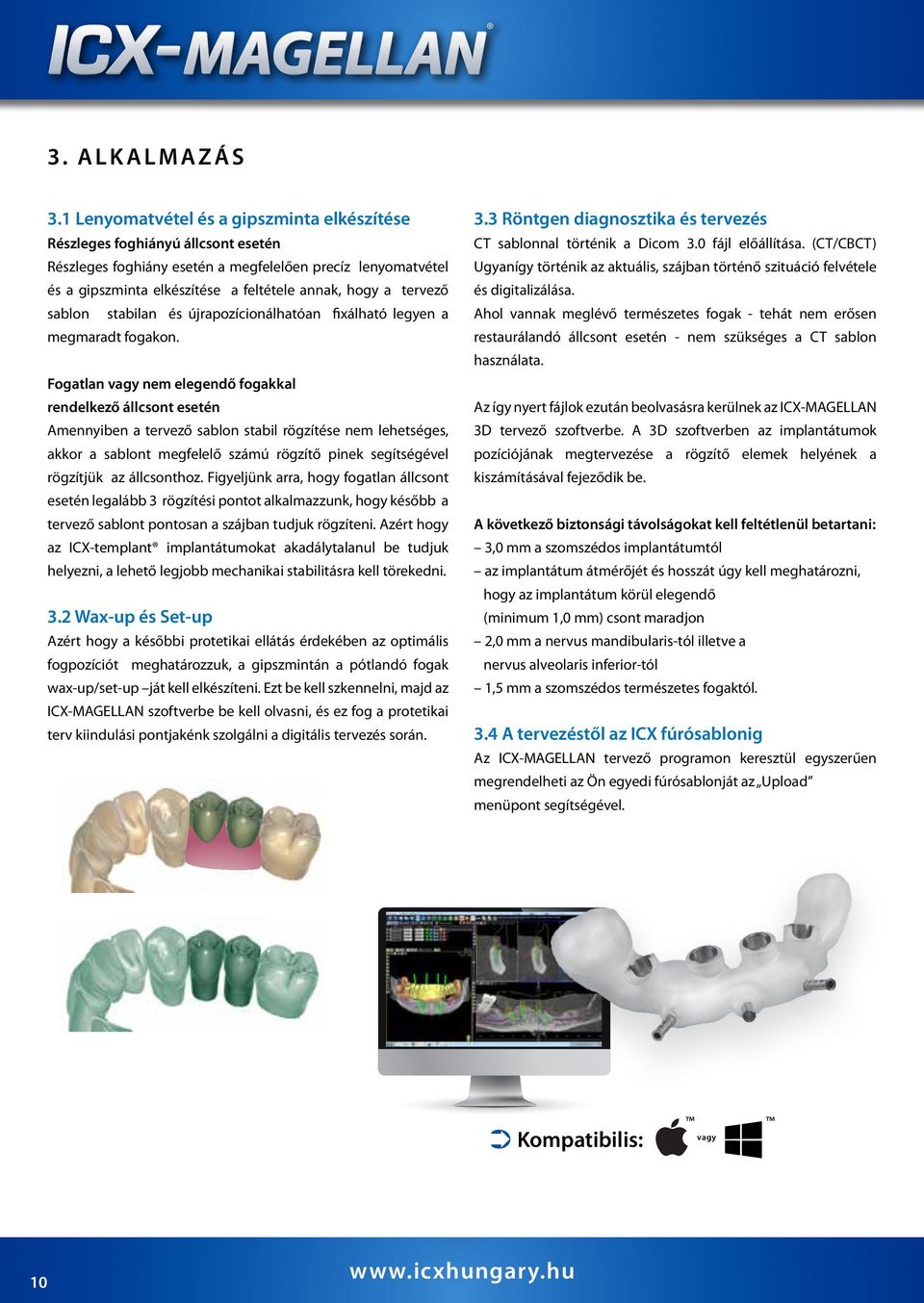

10 3. Alkalmazás 3.1 Lenyomatvétel és a gipszminta elkészítése Részleges foghiányú állcsont esetén Részleges foghiány esetén a megfelelően precíz lenyomatvétel és a gipszminta elkészítése a feltétele annak, hogy a tervező sablon stabilan és újrapozícionálhatóan fixálható legyen a megmaradt fogakon. Fogatlan vagy nem elegendő fogakkal rendelkező állcsont esetén Amennyiben a tervező sablon stabil rögzítése nem lehetséges, akkor a sablont megfelelő számú rögzítő pinek segítségével rögzítjük az állcsonthoz. Figyeljünk arra, hogy fogatlan állcsont esetén legalább 3 rögzítési pontot alkalmazzunk, hogy később a tervező sablont pontosan a szájban tudjuk rögzíteni. Azért hogy az ICX-templant implantátumokat akadálytalanul be tudjuk helyezni, a lehető legjobb mechanikai stabilitásra kell törekedni. 3.2 Wax-up és Set-up Azért hogy a későbbi protetikai ellátás érdekében az optimális fogpozíciót meghatározzuk, a gipszmintán a pótlandó fogak wax-up/set-up ját kell elkészíteni. Ezt be kell szkennelni, majd az ICX-MAGELLAN szoftverbe be kell olvasni, és ez fog a protetikai terv kiindulási pontjakénk szolgálni a digitális tervezés során. 3.3 Röntgen diagnosztika és tervezés CT sablonnal történik a Dicom 3.0 fájl előállítása. (CT/CBCT) Ugyanígy történik az aktuális, szájban történő szituáció felvétele és digitalizálása. Ahol vannak meglévő természetes fogak - tehát nem erősen restaurálandó állcsont esetén - nem szükséges a CT sablon használata. Az így nyert fájlok ezután beolvasásra kerülnek az ICX-MAGELLAN 3D tervező szoftverbe. A 3D szoftverben az implantátumok pozíciójának megtervezése a rögzítő elemek helyének a kiszámításával fejeződik be. A következő biztonsági távolságokat kell feltétlenül betartani: 3,0 mm a szomszédos implantátumtól az implantátum átmérőjét és hosszát úgy kell meghatározni, hogy az implantátum körül elegendő (minimum 1,0 mm) csont maradjon 2,0 mm a nervus mandibularis-tól illetve a nervus alveolaris inferior-tól 1,5 mm a szomszédos természetes fogaktól. 3.4 A tervezéstől az ICX fúrósablonig Az ICX-MAGELLAN tervező programon keresztül egyszerűen megrendelheti az Ön egyedi fúrósablonját az Upload menüpont segítségével. Kompatibilis: vagy

11 A FAIR prémium implantátum. P» Még biztonságosabb implantológiai beavatkozások a fair prémium ICX-templant implantátumokkal «Navigált implantátum beültetés akár a lágyrészek feltárása nélkül. Service-Tel.:

12 3.5 Plusz lehetőségek: provizórium elkészítése Az implantációs beavatkozás elvégzése előtt lehetőség van arra, hogy a kész fúrósablon segítségével a laborban hosszú távú provizóriumot készítsenek el mind a részleges foghiány mind a fogatlan állcsont esetén is. Ilyenkor kell a pozícionáló eszközt használni. (lsd. kép A) A munkamodell előkészítése és elkészítése Egy fogatlan állcsont példája korábban behelyezett ideiglenes implantátumokkal előkészítés és előállítás Furatok a laborimplantátumokhoz A laborimplantátumok furatait a gipszmintán vagy a fúrósablon elkészítése közben/alatt úgy tudjuk elkészíteni, hogy a sablont felhelyezzük a már meglévő gipszmintára. A sablonfúrót ki kell cserélni gipszfúróra. A sablont le kell venni a gipszmodellről és a a laborimplantátum üregét a megfelelő méretben kell megfúrni a modellben. A laborimplantátumok rögzítése Ezután be kell helyezni a laborimplantátumokat a sablon fúróperselyébe. Az implantátum és a laborimplantátum esetén is ugyanaz a hatszögirány. A laborimplantátum hex iránya (felismerhető a pozícionáló eszköz felső részén) és a hex pozíciója az implantátum behajtó eszköz szárán azonos. Ésszerű a laborimplantátum egyik hatszögének az oldalán a vesztibuláris irányt a sablon felső részén implantátumonként megjelölni. Ezt a jelölést a fúrópersely mellett az eszköz vesztibuláris oldalának a közepére tegyük. Lsd. jobb oldali (Y) kép. ICX-SafetyGuide sablon gipszminta Pozícionáló C C (ICX-plus-hoz) (Y) vesztibuláris jelzés felület A sablonban a laborimplantátumokat a pozícionáló eszközzel rögzítheti az alábbiak szerint: A pozícionáló eszköz alsó részét - amire a laborimplantátum rá van húzva - vezesse be alulról a fúróperselybe és ezután a pozícionáló eszköz felső részét felülről dugja be a fúróperselybe. (Ügyeljen ennél az elfordulásgátlásra) és rögzítse a részeket a csavarral. Itt is figyeljen a hex irányára) Lsd. jobb oldali (Y) kép. ICX-SafetyGuide sablon Rögzítse - a pozíció biztonsága érdekében - a sablonhoz a korrekt helyzetben lévő pozícionáló eszközt elegendő viasszal. Most pedig helyezze az integrált laboranalógokkal rendelkező sablont a gipszmintára. Ezután rögzítheti a laborimplantátumokat gipsz vagy más alkalmas anyag befolyatásával. Az anyag megkötése gipszminta befolyatott rögzítő anyag

13 után vegye le a sablont a gipszmintáról a viaszolt behajtó eszköz kioldásával. A laboranalóg koronális pereméről távolítsa el a maradék viaszt. Provizórium elkészítése Esztétikus és nem funkcionális hosszú távú provizóriumot provizórikus fejek vagy stég elemek segítségével lehet elkészíteni a gipszmintán. Ragassza be (cementezze) feszültségmentesen a provizóriumot a megfelelő felépítményre. Ajánljuk, hogy az implantátumokat kösse össze egymással (sínezze) provizórikus ellátás esetén. Szóló korona esetén a provizórium elkészítése a szokásos módon történhet a provizórikus fejre. 3.6 Az implantátum fészek preparálása A sebészeti beavatkozás esetén szükség van a fúrósablonra és a szokásos diagnosztikai dokumentumokra. Amennyiben az implantátum transgingiválisan kerül beültetésre, akkor nem szükséges még egy sebészeti beavatkozás. Subgingivalis beültetés esetén szükséges, hogy 2 héttel a lenyomatvétel előtt ínyformázót helyezzünk be az implantátumba a lágyrészkontúr kialakítása végett. Az implantátum fészek elkészítése a fúrási protokoll szerint történik fiziológiás NaCl oldat hűtése mellett. Maximálisan megengedett fordulatszámok a fúrás során: ICX-SafetyGuide összes elő- és magfúrójának esetén = 500 U/ min kivéve a kék színűt ICX-SafetyGuide kék színű magfúrójának esetén = 400 U/min A fúrósablon eltávolítása után meg kell tisztítani az implantátum belső geometriáját. Hogy zárócsavart vagy ínyformázót teszünke be, azt mindig a szájban lévő egyéni szituáció határozza meg. A cél az, hogy stabilizáljuk a lágyszöveteket az ideális higiénés paraméterek biztosítása mellett. Használhatunk hosszú távú provizóriumot is. Lehetőség van arra is, hogy transgingivális gyógyulás céljából gingiva trepánt majd ínyformázót használjunk. Az ínyformázó fejeket kézzel kell betekerni. Ügyeljen arra, hogy az ínyformázó pontosan illeszkedjen és arra is, hogy az implantátum válla és az ínyformázó közé ne csípődjön be lágyrész. Feltárás esetén a megfelelő standard-ok szerint járjon el (varró anyag sűrű zárása, sebszélek feszültségmentes zárása). Sablon alkalmazása/a gingiva preparálása Győződjön meg, hogy a sablon korrekten helyezkedik-e el a szájban. Amennyiben egyáltalán nincs vagy csak kevés fog van a szájban, akkor használja a rögzítő pin-eket a sablon rögzítéséhez, egyébként a meglévő fogak is elegendő alátámasztást nyújtanak. Ügyeljen arra, hogy feltárás esetén a mucoperiosteális lebeny ne akadályozza a sablon pontos pozícionálhatóságát. Használhatja a az ICX-SafetyGuide gingiva trepánját is úgy, hogy belehelyezi azt a fúróperselybe és az ínyt a megfelelő helyen eltávolítja. A szükséges fordulatszám a forgó eszköz esetén: 15 U/min és ezt a mértéket nem szabad túllépni. A Fair prémium implantátum. P

14 Fúrási protokoll és példa az alkalmazására Fúrási szabályok ICX-SafetyGuide használatával Példa: ø 3,75 x 12,5 mm ICX-implantátum beültetése ICX-Implantátum ø 3,75 x 12,5mm C ICX-Implantátum ø 3,75 x 12,5mm C Gingiva trepán C Előfúró C Előfúró L=6,5mm C Fúró ø 3,75 x 8mm D2-D3 csonthoz mindegyiknél kivéve sárga Magyarázat erre a példára de a folyamat alkalmazható az összes ICX-Implantátum átmérő és csontminőség esetén 1.) Kiválasztani az implantátum átmérőjét 2.) Kiválasztani a megfelelő csontminőségű mezőt

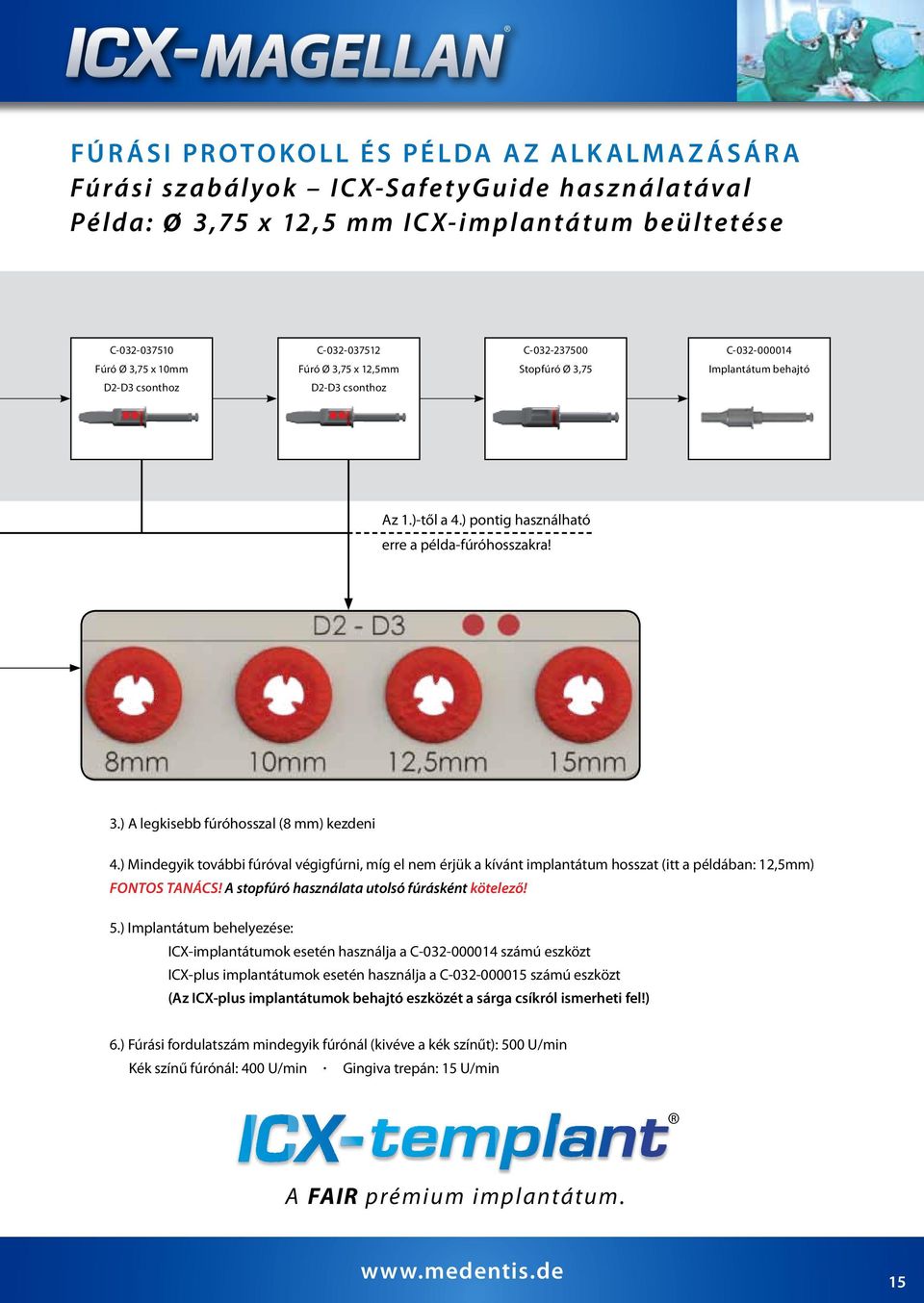

15 Fúrási protokoll és példa az alkalmazására Fúrási szabályok ICX-SafetyGuide használatával Példa: ø 3,75 x 12,5 mm ICX-implantátum beültetése C C C C Fúró ø 3,75 x 10mm D2-D3 csonthoz Fúró ø 3,75 x 12,5mm D2-D3 csonthoz Stopfúró ø 3,75 Implantátum behajtó Az 1.)-től a 4.) pontig használható erre a példa-fúróhosszakra! 3.) A legkisebb fúróhosszal (8 mm) kezdeni 4.) Mindegyik további fúróval végigfúrni, míg el nem érjük a kívánt implantátum hosszat (itt a példában: 12,5mm) Fontos tanács! A stopfúró használata utolsó fúrásként kötelező! 5.) Implantátum behelyezése: ICX-implantátumok esetén használja a C számú eszközt ICX-plus implantátumok esetén használja a C számú eszközt (Az ICX-plus implantátumok behajtó eszközét a sárga csíkról ismerheti fel!) 6.) Fúrási fordulatszám mindegyik fúrónál (kivéve a kék színűt): 500 U/min Kék színű fúrónál: 400 U/min Gingiva trepán: 15 U/min A Fair prémium implantátum. P 15 15

16 Útmutató: A sablon rögzítése Lépés 1a Fúrás Lépés 1b Fúrás A végfúró helyzete a fúrási végpontnál C ICX-SafetyGuide Sablon ICX-SafetyGuide Sablon Még biztonságosabb implantálás az ICX-templant a fair prémium implantátumokkal A Fair prémium implantátum P

17 Útmutató: A sablon rögzítése Lépés 2 Rögzítés 9,5mm C hossz 11mm Rögzítő pin C Még biztonságosabb implantálás az ICX-templant a fair prémium implantátumokkal A Fair prémium implantátum. P 17 17

18 Útmutató: Az implantátum fészek kialakítása és az implantátum behelyezése Lépés 1 Az implantátum fészek preparálása Vezető hüvely Gingiva trepán ICX-SafetyGuide Sablon Gingiva Csont Az eltávolított gingiva pogácsa Lépés 2 Fúrás a protokoll szerint A végfúró helyzete az előfúrt középpontban ICX-SafetyGuide Sablon A végfúró helyzete a fúrási végpontnál ICX-SafetyGuide Sablon

19 Útmutató: Az implantátum fészek kialakítása és az implantátum behelyezése Lépés 3 Az implantátum behelyezése Tanács: Az ICX-plus Implantátumokhoz a sárgával jelölt behajtó eszközt használja! ICX-SafetyGuide Sablon A behajtó eszköz helyzete a hüvely végpontjánál ICX-SafetyGuide Sablon A betekerés után a Guide implantátum behajtó eszköz hatszögének egyik oldalának (nem a sarkának) vesztibulárisan kell állnia vagy a fogtechnikus által a sablonon megjelölt jelzés irányába kell mutatnia

20 Cikkszám Fúrók Megnevezés D1-fúrók sárga C D1 fúró sárga 6,5mm C D1 fúró sárga 8mm C D1 fúró sárga 10mm C C ,5mm 8mm 10mm 12,5mm D2-3-fúrók sárga D1 fúró sárga 12,5mm D2-3 fúró sárga 6,5mm C D2-3 fúró sárga 8mm C D2-3 fúró sárga 10mm C C ,5mm 8mm 10mm 12,5mm D4-fúrók sárga D2-3 fúró sárga 12,5mm D4 fúró sárga 6,5mm C D4 fúró sárga 8mm C D4 fúró sárga 10mm C ,5mm 8mm 10mm 12,5mm D4 fúró sárga 12,5mm C Stopfúró sárga Stopfúró sárga C Gingiva trepán sárga Gingiva trepán sárga

21 Cikkszám Fúrók Megnevezés D1-fúrók piros C D1 fúró piros 8mm C D1 fúró piros 10mm C D1 fúró piros 12,5mm C mm 10mm 12,5mm D1 fúró piros C D2-3-fúrók piros D2-3 fúró piros 8mm C D2-3 fúró piros 10mm C D2-3 fúró piros 12,5mm C mm 10mm 12,5mm D2-3 fúró piros C D4-fúrók piros D4 fúró piros 8mm C D4 fúró piros 10mm C D4 fúró piros 12,5mm C mm 10mm 12,5mm D4 fúró piros C Stopfúró piros Stopfúró piros C Gingiva trepán piros Gingiva trepán piros

22 Cikkszám Fúrók Megnevezés D1-fúrók zöld C D1 fúró zöld 8mm C D1 fúró zöld 10mm C D1 fúró zöld 12,5mm C mm 10mm 12,5mm D1 fúró zöld C D2-3-fúrók zöld D2-3 fúró zöld 8mm C D2-3 fúró zöld 10mm C D2-3 fúró zöld 12,5mm C mm 10mm 12,5mm D2-3 fúró zöld C D4-fúrók zöld D4 fúró zöld 8mm C D4 fúró zöld 10mm C D4 fúró zöld 12,5mm C mm 10mm 12,5mm D4 fúró zöld C Stopfúró zöld Stopfúró zöld C Gingiva trepán zöld Gingiva trepán zöld

23 Cikkszám Fúrók Megnevezés D1-fúrók kék C D1 fúró kék 8mm C D1 fúró kék 10mm C D1 fúró kék 12,5mm C mm 10mm 12,5mm D1 fúró kék C D2-3-fúrók kék D2-3 fúró kék 8mm C D2-3 fúró kék 10mm C D2-3 fúró kék 12,5mm C mm 10mm 12,5mm D2-3 fúró kék C D4-fúrók kék D4 fúró kék 8mm C D4 fúró kék 10mm C D4 fúró kék 12,5mm C mm 10mm 12,5mm D4 fúró kék C Stopfúró kék Stopfúró kék C Gingiva trepán kék Gingiva trepán kék

24 Cikkszám C C Megnevezés Fúrópersely belső 0 4,85mm külső 0 5,6mm Perem 0 6,0mm Vezetőhüvely rögzítő pin-hez Ø belső 1,5 Ø külső 2,4 Ø perem 2,8 C Fúrópersely ablakkal persely hossza peremmel együtt: 4mm C Beállító eszköz a fúróperselyhez C Sablon fúró C Rögzítő pin D1,5 C C Implantátum behajtó az összes implantátumhoz, kivéve ICX-plus Implantátum behajtó az ICX-plushoz, sárga csíkos C Fúró a rögzítő pinekhez Ø1,5 C Előfúró az összes implantátumhoz C Pozícionáló fej csak az ICX-hez (az ICX-plushoz nem) C ICXplus Pozícionáló fej csak az ICX-plushoz C C C C C Univerzális fúrópersely Ø 2,2mm, belső Ø 2,2mm külső Ø 2,95 mm perem 3,3mm Csavarhúzó SW 1,4 Előfúró L=6,5mm az összes implantátumhoz, kivéve ICX-plus Univerzális fúró Ø 2,2 fúróhossz 10mm-ig Univerzális fúró Ø 2,2 fúróhossz -ig

25 P a jövő implantációs műtéteinek navigációs rendszere. Kompatibilis: vagy» ICX-MAGELLAN előnyei «high-tech technológia az elérhető legmagasabb siker érdekében csökkent invazivitású sebészeti beavatkozás kevesebb posztoperációs panasz és szövődmény az anatómiai szituációhoz és a protetikai tervhez legjobban alkalmazkodó implantátum pozíció a fogpótlás esztétikája tervezhető és megjósolható

26 P a jövő implantációs műtéteinek navigációs rendszere. Áttekintés Workflow kilenc lépésben ➊ Lenyomatvétel és felvétel STL- formátumban ➋ a) CT/CBCT felvétel készítése DICOM 3.0 formátumban ➋ b) Dupla scan előállítása dupla scan protézis segítségével (csak fogatlan állcsont esetén) ➌ Model-scan vagy dupla-scan regisztrálása* az ICX-MAGELLAN-szoftverben DICOM 3.0-val ➍ a) Digitális implantációs tervezés ICX-MAGELLAN-nal a fogorvos/szájsebész által (tovább a 6. lépéshez) ➍ b) Digitális implantációs tervezés az ICX-MAGELLAN* szakértők segítségével (tovább az 5. lépéshez) 26

27 P a jövő implantációs műtéteinek navigációs rendszere. Áttekintés Workflow kilenc lépésben ➎ Ellenőrzés és az implantációs tervezés jóváhagyása ➏ Az ICX-MAGELLAN fúrósablon tervezése** ➐ A fúrósablon precíziós 3D-s nyomtatása és a titán perselyek sablonba helyezése** ➑ A fúrósablon kiszállítása az implantológusnak** ➒ Sebészeti beavatkozás az ICX-MAGELLAN segítségével Lépések * nélkül: a praxis feladata Lépések *-gal: a praxis vagy a medentis medical GmbH feladata Lépések **-gal: a medentis medical GmbH feladata 27
