2 A BIONIKA Medline Orvostechnikai Kft ben alakult. 20 éves tapasztalattal rendelkezünk az orvosi műszer és implantátum fejlesztésben, gyártásban és kereskedelemben. A BIONIKA, mint gyártó és forgalmazó egyaránt jelen van a fogászat, szájsebészet, traumatológia, ortopédia és rehabilitáció orvos-szakmai területein. Célkitűzésünknek és felfogásunknak megfelelően nagy jelentőséget tulajdonítunk a BIONIKA szónak, mely egy olyan tudományos gondolkodást jelöl a biológia, technika és az elektronika határmezsgyéjén, amely ötvözi e három területet a kutató, fejlesztő munkánk során. Erős - csúcstechnológiát jelentő - gyártóbázis áll rendelkezésünkre, mely segítségével rugalmasan ki tudjuk szolgálni partnereink egyedi és különleges igényeit is. FOGÁSZAT - SZÁJSEBÉSZET TRAUMATOLÓGIA - ORTOPÉDIA REHABILITÁCIÓ - AKADÁLYMENTESÍTÉS 20 ÉVES TECHNOLÓGIAI ÉS KLINIKAI TAPASZTALAT A világ élvonalába tartozó modern gyártástechnológiával állítjuk elő termékeinket. Ez lehetővé teszi a nagysorozatú gyártás mellett az egyedi testre szabott igények rugalmas kielégítését is. Sikereinkhez hozzá járul a klinikai és technológiai tapasztalatok folyamatos feldolgozása, ötvözése és hasznosítása a fejlesztésben, visszacsatolva egészen a gyártóbázisig. Itt születnek a vevői igényeknek legjobban megfelelő megoldások, konstrukciók, melyeket folyamatos fejlesztés alatt tartunk. KUTATÁS ÉS FEJLESZTÉS A BIONIKA tulajdonosai nagy hangsúlyt fektetnek a folyamatos termék és technológiai fejlesztésekre. Termékeinket orvosok és mérnökök szoros együttműködésével fejlesztjük, mely által biztosítani tudjuk azok folyamatos világszínvonalú minőségét és gyakorlati használhatóságát egyaránt. MINŐSÉG ÉS GARANCIA A termékek minőségét a harmonizált Európai Uniós jogszabályok szerinti tervezés, gyártás és minőségirányítás garantálja. A BIONIKA Medline Kft. az EN ISO 9001 és az ISO minőségirányítási rendszer szerint működik. Termékeink CE jellel rendelkeznek. Az általunk gyártott termékekre hosszú távú garanciát vállalunk. Az implantátum beültetést követően - a csontosodási folyamat kockázatát csökkentve - az ok-okozati összefüggésektől függetlenül, a vásárlást követő egy éven belül, cseregaranciát biztosítunk. FEJLESZTÉS GYÁRTÁS KERESKEDELEM

3 Az implantációs gyakorlatban számos rendszer van a piacon, mindegyik rendelkezik előnyökkel és hátrányokkal egyaránt. Ezért sokszor nehéz eldönteni melyikbe érdemes beruházni, mivel egy új rendszer bevezetésének komoly anyagi vonzatai vannak. Ezen a problémán igyekszünk segíteni, a COMPATIBLE rendszerünkkel, mely lehetővé teszi hogy a más bevált rendszerekkel és annak műszereivel kompatibilisen, de lényegesen kedvezőbb áron elérhessük ugyanazokat a célokat a már meglévő eszközökkel. Ezért a felépítményeinket úgy alakítottuk ki, hogy azok tökéletesen illeszthetők legyenek más rendszerekhez és műszerekhez egyaránt. Széles felépítmény felsőrész választék áll rendelkezésre, melyek kapcsolódási felülete a kívánt rendszer szerint választható. Felépítmény felsőrész típusok: Keskeny fej, egyenes Keskeny fej, ferde Anatómiai fej, egyenes Anatómiai fej, ferde Univerzális fej, kúpos Cirkon alap Patent fej Stégfej Felépítmény alsó (illeszkedő) rész csatlakozás: BP RP CA ST NA CL BR CX CK

4 A COMPATIBLE BP System legfőbb sajátossága az, hogy az implantátum fej, hatszög hasáb alakú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. A leggyakoribb hat lap méretek: 6Lt2.2mm az Ø3.25mm, Ø3.75mm és 6Lt2.5mm az Ø4.0mm, Ø4.9mm, Ø6.5mm-s platform átmérőjű implantátumoknál. Természetesen különböző szempontok szerinti más méretstruktúra is megvalósítható. A nagy forma választék széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: nagy szilárdságú TiAl6V4 Gr.5 titán ötvözet. 1. BP Ínyformázó fej 2. BP Ínyformázó fej, aesthetics 3. BP Keskeny fej, egyenes 4. BP Keskeny fej, ferde 5. BP Aesthetics fej, egyenes 6. BP Aesthetics fej, ferde 7. BP Univerzális fej, kúpos 8. BP Patent fej 9. BP Stég fej 10. BP Cirkon alap 11. BP Mintavételi fej, zárt kanálhoz 12. BP Mintavételi fej, nyitott kanálhoz 13. BP Technikai implantátum 3,25 3,75 4,0 4,9 6,

5 A COMPATIBLE RP System legfőbb sajátossága az, hogy az implantátum fej, a cső a csőben elv alapján működő, nagy pontosságú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. Az elfordulás gátlást három rádiuszos, bütykös kiképzés biztosítja, mely jól ellen áll a dinamikus erőhatásoknak. Illeszkedő átmérő méretek: Ø3.5, Ø4.3, Ø5.0, Ø6.0mm. Természetesen egyedi, más méretstruktúra is megvalósítható. A nagy forma választék széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: nagy szilárdságú TiAl6V4 Gr.5 titán ötvözet. 1. RP Ínyformázó fej, aesthetics 2. RP Aesthetics fej, egyenes 3. RP Aesthetics fej, ferde 4. RP Univerzális fej, kúpos 5. RP Patent fej 6. RP Stég fej 7. RP Cirkon alap 8. RP Mintavételi fej, zárt kanálhoz 9. RP Mintavételi fej, nyitott kanálhoz 10. RP Technikai implantátum 3,5 4,3 5,0 6,

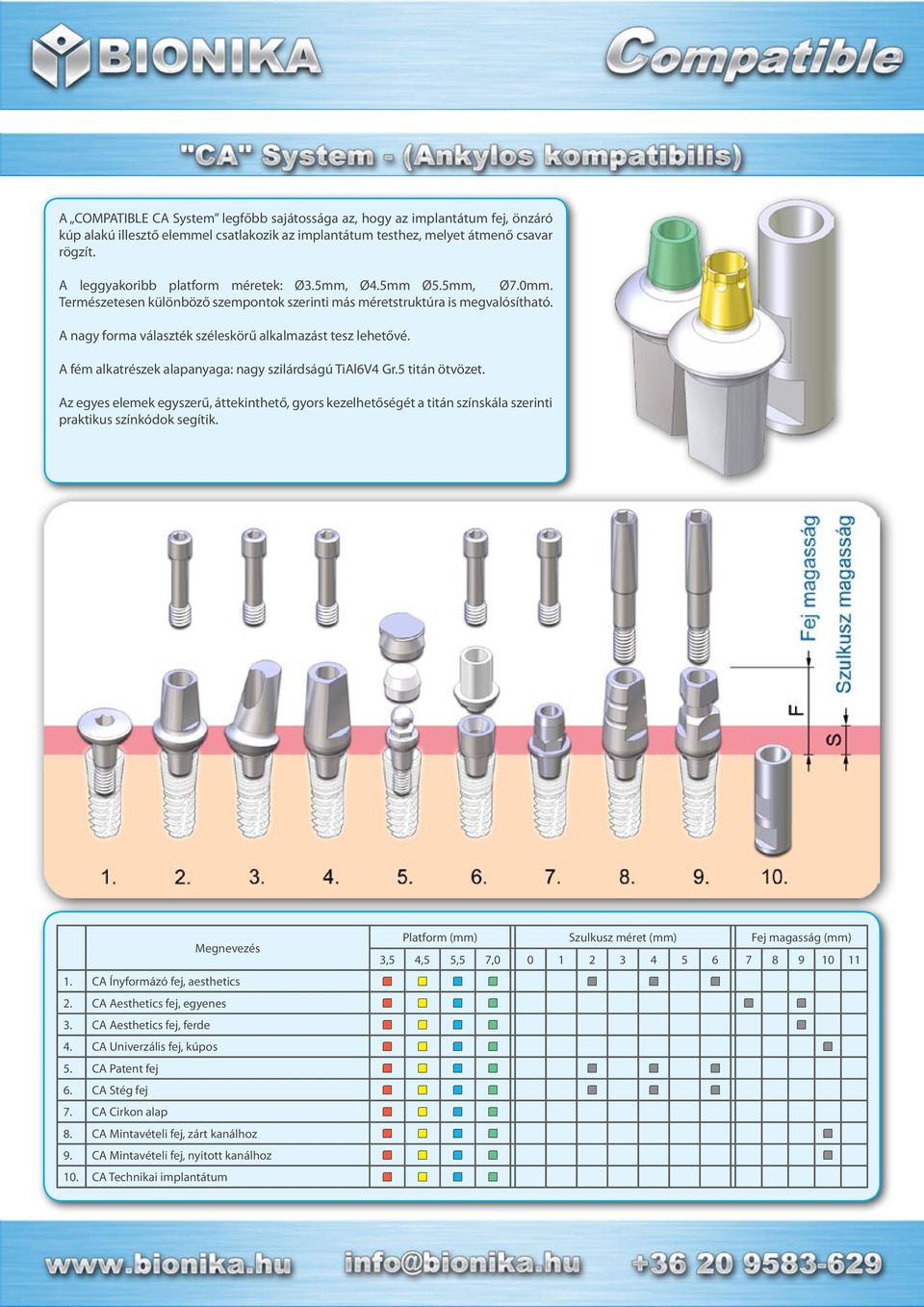

6 A COMPATIBLE CA System legfőbb sajátossága az, hogy az implantátum fej, önzáró kúp alakú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. A leggyakoribb platform méretek: Ø3.5mm, Ø4.5mm Ø5.5mm, Ø7.0mm. Természetesen különböző szempontok szerinti más méretstruktúra is megvalósítható. A nagy forma választék széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: nagy szilárdságú TiAl6V4 Gr.5 titán ötvözet. 1. CA Ínyformázó fej, aesthetics 2. CA Aesthetics fej, egyenes 3. CA Aesthetics fej, ferde 4. CA Univerzális fej, kúpos 5. CA Patent fej 6. CA Stég fej 7. CA Cirkon alap 8. CA Mintavételi fej, zárt kanálhoz 9. CA Mintavételi fej, nyitott kanálhoz 10. CA Technikai implantátum 3,5 4,5 5,5 7,

7 A COMPATIBLE ST System legfőbb sajátossága az, hogy az implantátum fej, önzáró, 8 fokos, kúp alakú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. Az elfordulás gátlást nyolc szög keresztmetszetű hasáb alakú kiképzés biztosítja. A leggyakoribb implantátum méretek: Ø3.5mm, Ø4.8mm, Ø6.5mm Természetesen különböző szempontok szerinti más méretstruktúra is megvalósítható. A fejek forma választéka széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: TiAl6V4 Gr.5 titán ötvözet. 1. ST Ínyformázó fej 2. ST Ínyformázó fej, aesthetics 3. ST Keskeny fej, egyenes 4. ST Keskeny fej, ferde 5. ST Anatómiai fej, egyenes 6. ST Anatómiai fej, ferde 7. ST Univerzális fej, kúpos 8. ST Patent fej 9. ST Stég fej 10. ST Cirkon alap 11. ST Mintavételi fej, zárt kanálhoz 12. ST Mintavételi fej, nyitott kanálhoz 13. ST Technikai implantátum 3,5 4,8 6,

8 A COMPATIBLE NA System legfőbb sajátossága az, hogy az implantátum fej, kúp alakú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. Az elfordulás gátlást hatszög keresztmetszetű hasáb alakú kiképzés biztosítja. A leggyakoribb implantátum méretstruktúrák: Ø3.5mm, Ø4.3mm, Ø5.0mm. Természetesen különböző szempontok szerinti más méretstruktúra is megvalósítható. A fejek forma választéka széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: TiAl6V4 Gr.5 titán ötvözet. 1. NA Ínyformázó fej, aesthetics 2. NA Aesthetics fej, egyenes 3. NA Aesthetics fej, ferde 4. NA Univerzális fej, kúpos 5. NA Patent fej 6. NA Stég fej 7. NA Cirkon alap 8. NA Mintavételi fej, zárt kanálhoz 9. NA Mintavételi fej, nyitott kanálhoz 10. NA Technikai implantátum 3,5 4,3 5,

9 A COMPATIBLE CL System legfőbb sajátossága az, hogy az implantátum fej, cső alakú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. Az elfordulás gátlást az implantátum testben elhelyezett hornyos kiképzés biztosítja. A fej speciális hármas bordázata ad lehetőséget az elfordulás gátolt illeszkedésre. A leggyakoribb implantátum átmérő méretek: Ø3.3mm, Ø3.8mm, Ø4.3mm, Ø5.0mm, és Ø6.0mm. Természetesen különböző szempontok szerinti más méretstruktúra is megvalósítható. A nagy forma választék széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: nagy szilárdságú TiAl6V4 Gr.5 titán ötvözet. 1. CL Ínyformázó fej 2. CL Ínyformázó fej, aesthetics 3. CL Normál fej, egyenes 4. CL Normál fej, ferde 5. CL Aesthetics fej, egyenes 6. CL Aesthetics fej, ferde 7. CL Univerzális fej, kúpos 8. CL Patent fej 9. CL Stég fej 10. CL Cirkon alap 11. CL Mintavételi fej, zárt kanálhoz 12 CL Mintavételi fej, nyitott kanálhoz 13. CL Technikai implantátum 3,3 3,8 4,3 5,0 6,

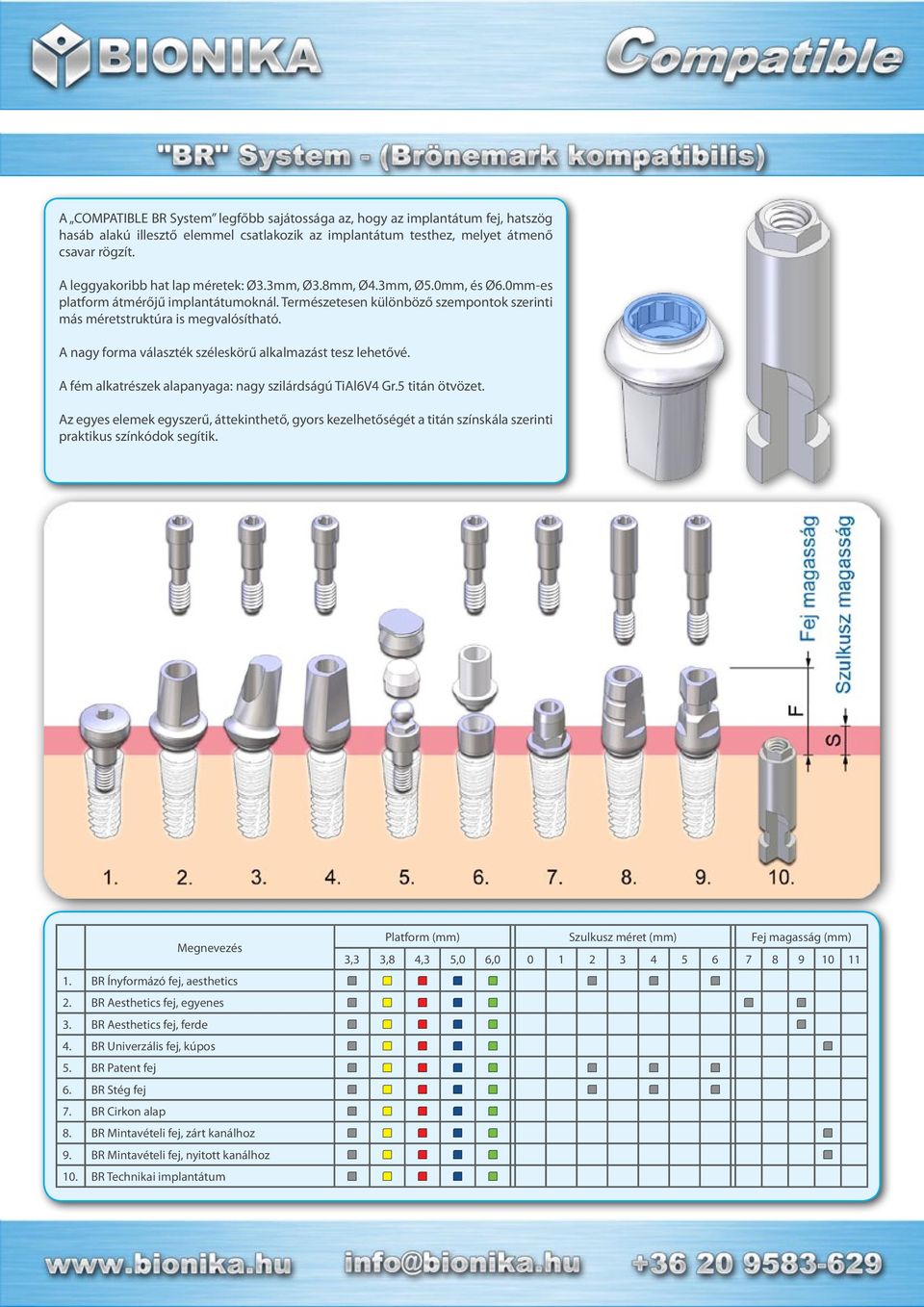

10 A COMPATIBLE BR System legfőbb sajátossága az, hogy az implantátum fej, hatszög hasáb alakú illesztő elemmel csatlakozik az implantátum testhez, melyet átmenő csavar rögzít. A leggyakoribb hat lap méretek: Ø3.3mm, Ø3.8mm, Ø4.3mm, Ø5.0mm, és Ø6.0mm-es platform átmérőjű implantátumoknál. Természetesen különböző szempontok szerinti más méretstruktúra is megvalósítható. A nagy forma választék széleskörű alkalmazást tesz lehetővé. A fém alkatrészek alapanyaga: nagy szilárdságú TiAl6V4 Gr.5 titán ötvözet. 1. BR Ínyformázó fej, aesthetics 2. BR Aesthetics fej, egyenes 3. BR Aesthetics fej, ferde 4. BR Univerzális fej, kúpos 5. BR Patent fej 6. BR Stég fej 7. BR Cirkon alap 8. BR Mintavételi fej, zárt kanálhoz 9. BR Mintavételi fej, nyitott kanálhoz 10. BR Technikai implantátum 3,3 3,8 4,3 5,0 6,
