MODULAR ELEMEK RUDAZATOK, CSAVAROK MODULAR MIDI FIXATEUR RENDSZER MODULAR MIDI FIXATEUR KÉSZLETEK

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "MODULAR ELEMEK RUDAZATOK, CSAVAROK MODULAR MIDI FIXATEUR RENDSZER MODULAR MIDI FIXATEUR KÉSZLETEK"

Rudolf Fekete
8 évvel ezelőtt
Látták:

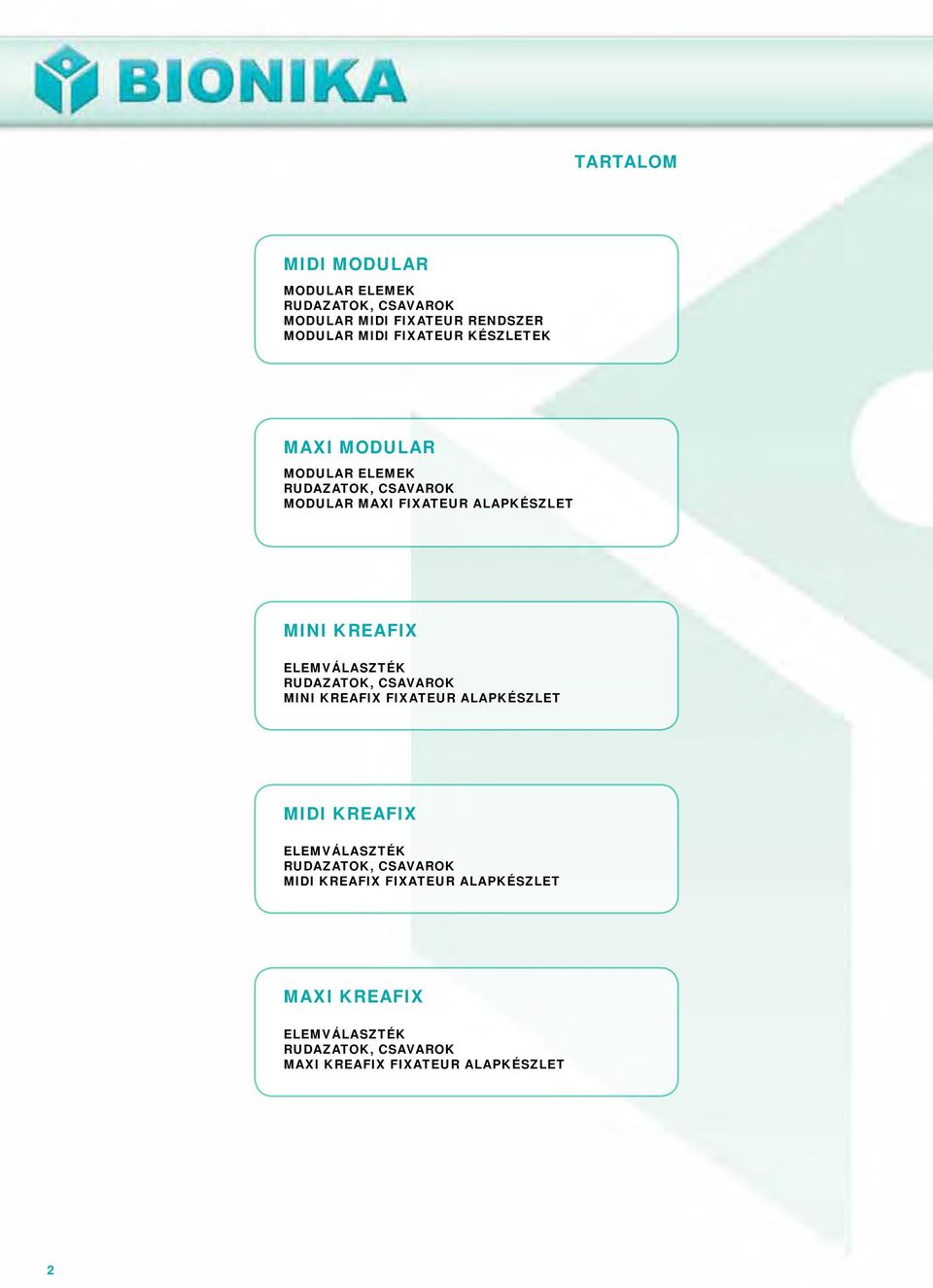

2 TARTALOM MIDI MODULAR MODULAR ELEMEK RUDAZATOK, CSAVAROK MODULAR MIDI FIXATEUR RENDSZER MODULAR MIDI FIXATEUR KÉSZLETEK MAXI MODULAR MODULAR ELEMEK RUDAZATOK, CSAVAROK MODULAR MAXI FIXATEUR ALAPKÉSZLET MINI KREAFIX ELEMVÁLASZTÉK RUDAZATOK, CSAVAROK MINI KREAFIX FIXATEUR ALAPKÉSZLET MIDI KREAFIX ELEMVÁLASZTÉK RUDAZATOK, CSAVAROK MIDI KREAFIX FIXATEUR ALAPKÉSZLET MAXI KREAFIX ELEMVÁLASZTÉK RUDAZATOK, CSAVAROK MAXI KREAFIX FIXATEUR ALAPKÉSZLET 2

ELEMVÁLASZTÉK RUDAZATOK, CSAVAROK MINI KREAFIX FIXATEUR ALAPKÉSZLET MIDI KREAFIX ELEMVÁLASZTÉK RUDAZATOK,

3 VÁLLALAT A BIONIKA Medline Orvostechnikai Kft ben alakult. Több mint 20 éves tapasztalattal rendelkezünk az orvosi műszer és implantátum fejlesztésben, gyártásban és kereskedelemben. A BIONIKA, mint kutató, fejlesztő, gyártó és forgalmazó egyaránt jelen van a fogászat, szájsebészet, traumatológia, ortopédia és rehabilitáció orvos-szakmai területein. Célkitűzésünknek és felfogásunknak megfelelően nagy jelentőséget tulajdonítunk a BIONIKA szónak, mely egy olyan tudományos gondolkodást jelöl a biológia, a technika és az elektronika határmezsgyéjén, amely ötvözi e három területet a kutató, fejlesztő munkánk során. Klinikai és technológiai tapasztalatok: Sikereinkhez hozzá járul a klinikai és technológiai tapasztalatok folyamatos feldolgozása, ötvözése és hasznosítása a fejlesztésben, visszacsatolva egészen a gyártóbázisig. Itt születnek a vevői igényeknek legjobban megfelelő megoldások, konstrukciók, melyeket folyamatos fejlesztés alatt tartunk. Fejlesztés: A BIONIKA tulajdonosai nagy hangsúlyt fektetnek a folyamatos termék és technológiai fejlesztésekre. Termékeinket orvosok és mérnökök szoros együttműködésével fejlesztjük, mely által biztosítani tudjuk azok folyamatos világszínvonalú minőségét és gyakorlati használhatóságát egyaránt. Minőség: A vevőink által elvárt minőséget a harmonizált Európai Uniós jogszabályok szerinti tervezés, gyártás és minőségirányítás garantálja. A BIONIKA Medline Kft. az EN ISO 9001 és az ISO minőségirányítási rendszer szerint működik. Termékeink CE jellel rendelkeznek. 3

Célkitűzésünknek és felfogásunknak megfelelően nagy jelentőséget tulajdonítunk a BIONIKA szónak, mely egy olyan tudományos gondolkodást jelöl a biológia, a technika és az elektronika határmezsgyéjén,

4 4

5 MODULAR ELEMEK Ezen fixateur rendszer alapvető jellegzetes tulajdonságait, az alábbi ábrák mutatják be. CSÚSZÓ-FORGÓ MENETES SZEGBEFOGÓ Tulajdonságok Schans csavar méret: D 4mm Rudazat méret: D 6mm Mozgástartomány: 360 EXCENTERES RÚDBEFOGÓ Tulajdonságok Rudazat méret: D 6mm Csukló pozíció excenter-csap segítségével rögzíthető GÖMBÖS RÚDBEFOGÓ Tulajdonságok Rudazat méret: D 6mm PÁROS GÖMBCSUKLÓ Tulajdonságok

00 Schans csavar méret: D 4mm Rudazat méret: D 6mm Mozgástartomány: 360 EXCENTERES RÚDBEFOGÓ Tulajdonságok 12.

6 RUDAZATOK mm mm mm mm mm mm mm mm D 5mm SCHANS CSAVAROK BDF /35mm BDF /35mm BDF /35mm BDF /20mm BDF /20mm BDF /20mm 6 D 4mm

06.03 120/35mm BDF 2.06.02 100/35mm BDF 2.06.01 80/35mm BDF 2.07.

7 BIONIKA MODULAR MIDI FIXATEUR RENDSZER Ajánlott összeállítható változatok ALKARCSONT FIXATEUR Megnevezés Db Csúszó-forgó menetes szegbefogó Egyenes rudazat D 5mm Schans csavar D 4mm 4 FELKARCSONT FIXATEUR Megnevezés Db Csúszó-forgó menetes szegbefogó Excenteres rúdbefogó Gömbös rúdbefogó Egyenes rudazat D 5mm Schans csavar D 4mm 4 CSUKLÓ FIXATEUR KETTŐS GÖMBELEMMEL Megnevezés Db Csúszó-forgó menetes szegbefogó Excenteres rúdbefogó Páros gömbcsukló Egyenes rudazat D 5mm Schans csavar D 4mm 4 7

00 Excenteres rúdbefogó 2 12.05.00 Gömbös rúdbefogó 2 12.07.00 Egyenes rudazat D 5mm 6 12.09.

8 MODULAR MIDI FIXATEUR ALAPKÉSZLET Megnevezés Darab/készlet Csúszó-forgó menetes szegbefogó Excenteres rúdbefogó Gömbös rúdbefogó Páros gömbcsukló Egyenes rudazat D 5mm Schans csavar D 4mm 8 MODULAR ÉPÍTŐELEMEK MOZGÁSRENDSZERE 8

05.00 Gömbös rúdbefogó 4 12.06.00 Páros gömbcsukló 2 12.07.

9 MIDI CSUKLÓ FIXATEUR KÉSZLET STERILIZÁLÓ TÁLCÁN Megnevezés Készlet/darab FIXATEUR Csukló fixateur kettős gömbcsuklóval 3 IMPLANTÁTUM Schans csavar D 4x70/20x3,3-3mm Schans csavar D 4x80/35x3,3-3mm 6 MŰSZEREK Célzó fogantyú Célzó védőhüvely I Célzó védőhüvely II Célzó fúrópersely D 2,7mm Fúró D 2,7mm Fúróütköző Imbuszkulcs ütköző állításhoz Fúrópersely D 1,6mm Célzó trocar T kulcs Lt 3mm Sterilizáló tálca 1 9

10.01 Célzó fogantyú 2 12.10.02 Célzó védőhüvely I. 2 12.10.03 Célzó védőhüvely II. 2 12.10.04 Célzó fúrópersely D 2,7mm 2 12.10.05 Fúró D 2,7mm 2 12.

10 10

11 MODULAR ELEMEK Ezen fixateur rendszer alapvető jellegzetes tulajdonságait, az alábbi ábrák mutatják be. RÚDBEFOGÓ MODUL, RÖVID Tulajdonságok Rudazat méret: D 6mm Mozgástartomány: 360 RÚDBEFOGÓ MODUL, HOSSZÚ Tulajdonságok Rudazat méret: D 6mm Mozgástartomány: 360 GÖMBCSUKLÓS SATU MODUL Tulajdonságok Schans csavar méret: D 6mm Mozgástartomány: 360 NYÚJTÓ MODUL Tulajdonságok

01 Rudazat méret: D 6mm Mozgástartomány: 360 RÚDBEFOGÓ MODUL, HOSSZÚ Tulajdonságok 27.151.

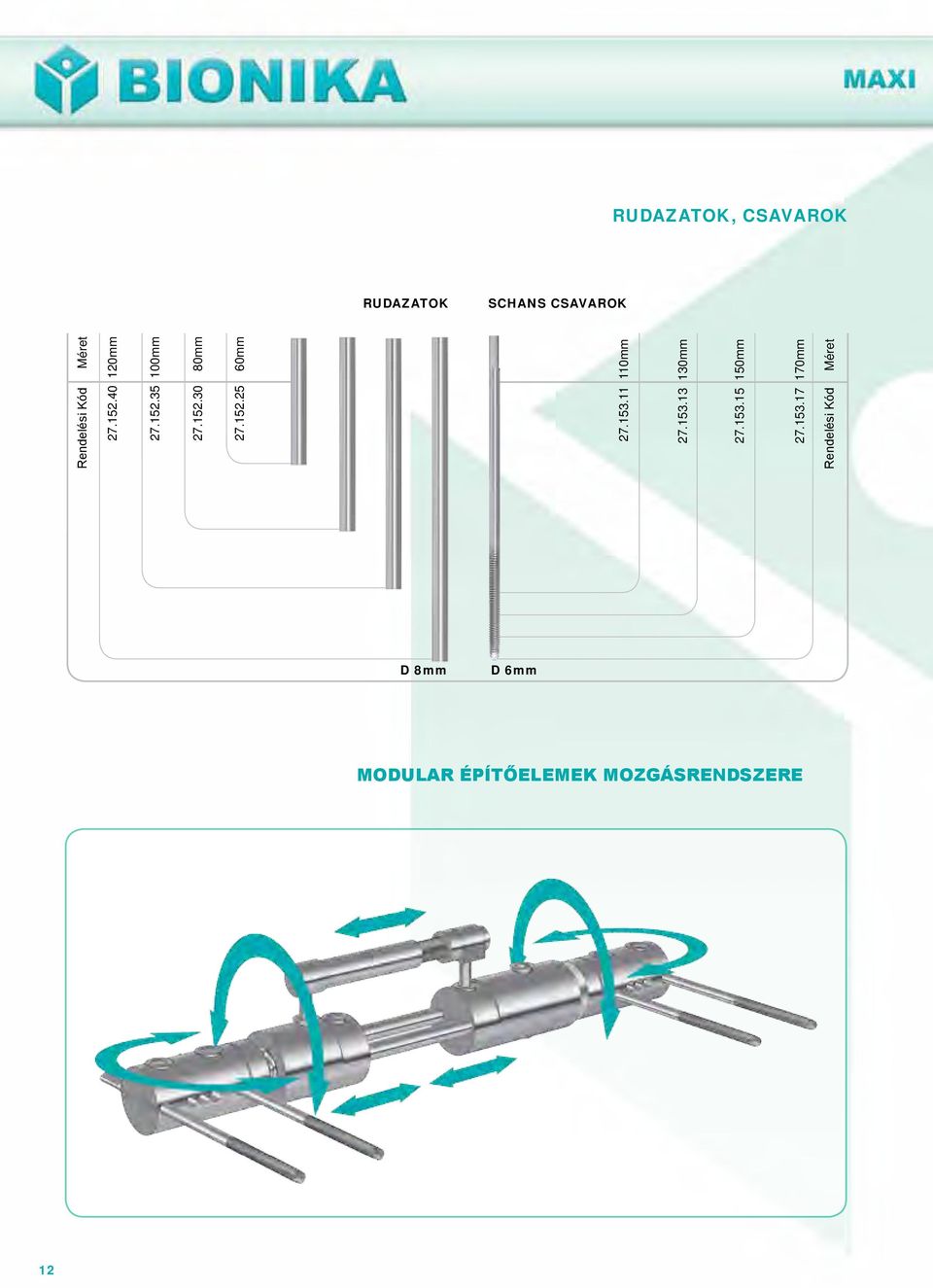

12 RUDAZATOK, CSAVAROK RUDAZATOK SCHANS CSAVAROK mm mm mm mm mm mm mm mm D 8mm D 6mm MODULAR ÉPÍTŐELEMEK MOZGÁSRENDSZERE 12

153.11 110mm 27.153.13 130mm 27.153.15 150mm 27.153.17

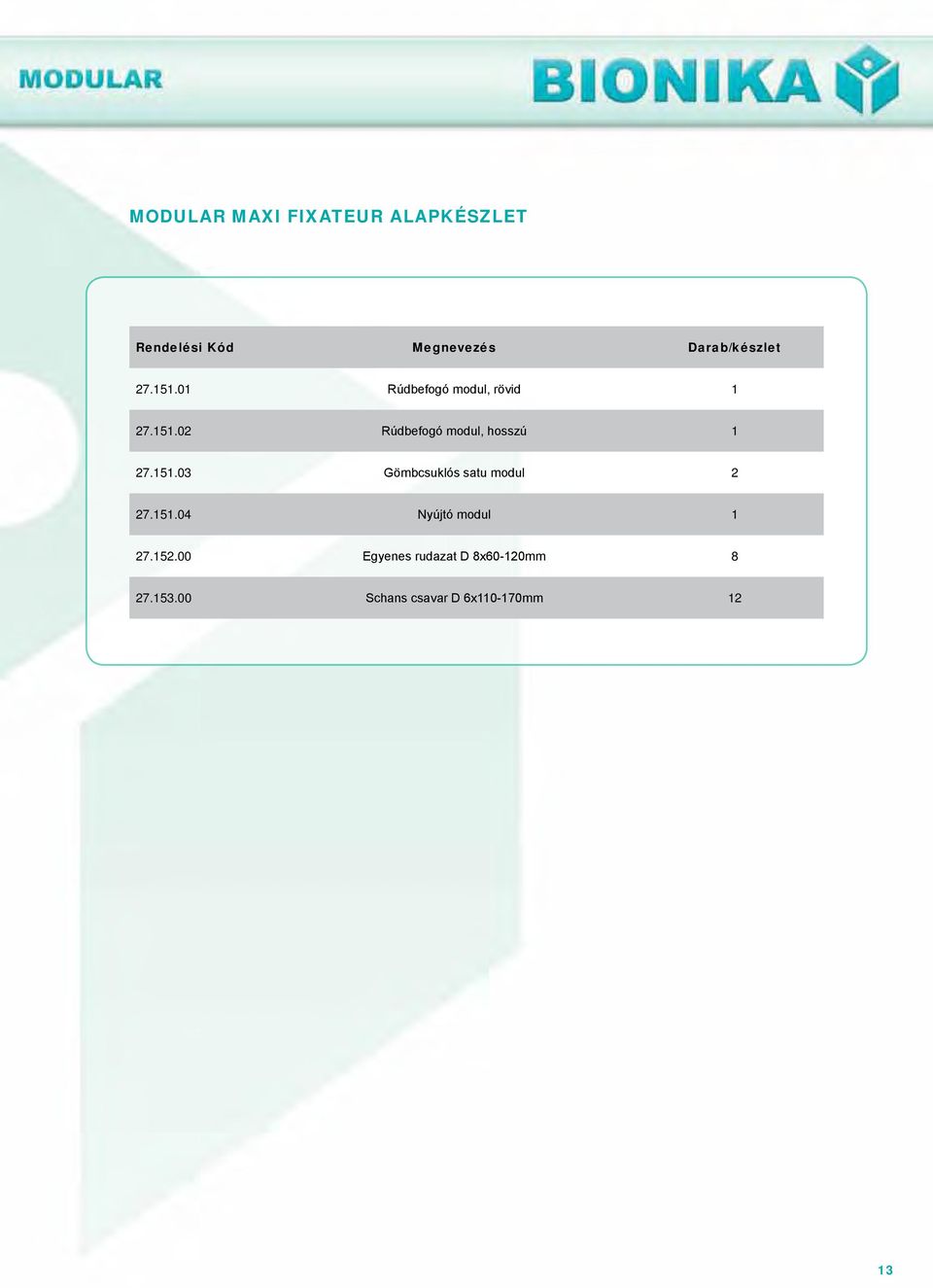

13 MODULAR MAXI FIXATEUR ALAPKÉSZLET Megnevezés Darab/készlet Rúdbefogó modul, rövid Rúdbefogó modul, hosszú Gömbcsuklós satu modul Nyújtó modul Egyenes rudazat D 8x60-120mm Schans csavar D 6x mm 12 13

151.03 Gömbcsuklós satu modul 2 27.151.04 Nyújtó modul 1 27.152.

14 14

15 ELEMVÁLASZTÉK Ezen fixateur rendszer alapvető jellegzetes tulajdonságait, az alábbi ábrák mutatják be. RÖGZÍTŐ TÁRCSA BFM D 1,8 mm BFM D 1,8M mm RÖGZÍTŐ TÁRCSA BFM D 3 mm BFM D 3M mm TÁVTARTÓ TÁRCSA BFM ,5 mm BFM mm DISTRACTOR SZIMPLA BFM D3x60 mm BFM D3x80 mm DISTRACTOR DUPLA BFM D3x60 mm BFM D3x80 mm 15

02.03 D 3M mm TÁVTARTÓ TÁRCSA BFM 1.03.05 0,5 mm BFM 1.03.10 1 mm DISTRACTOR SZIMPLA BFM 1.08.

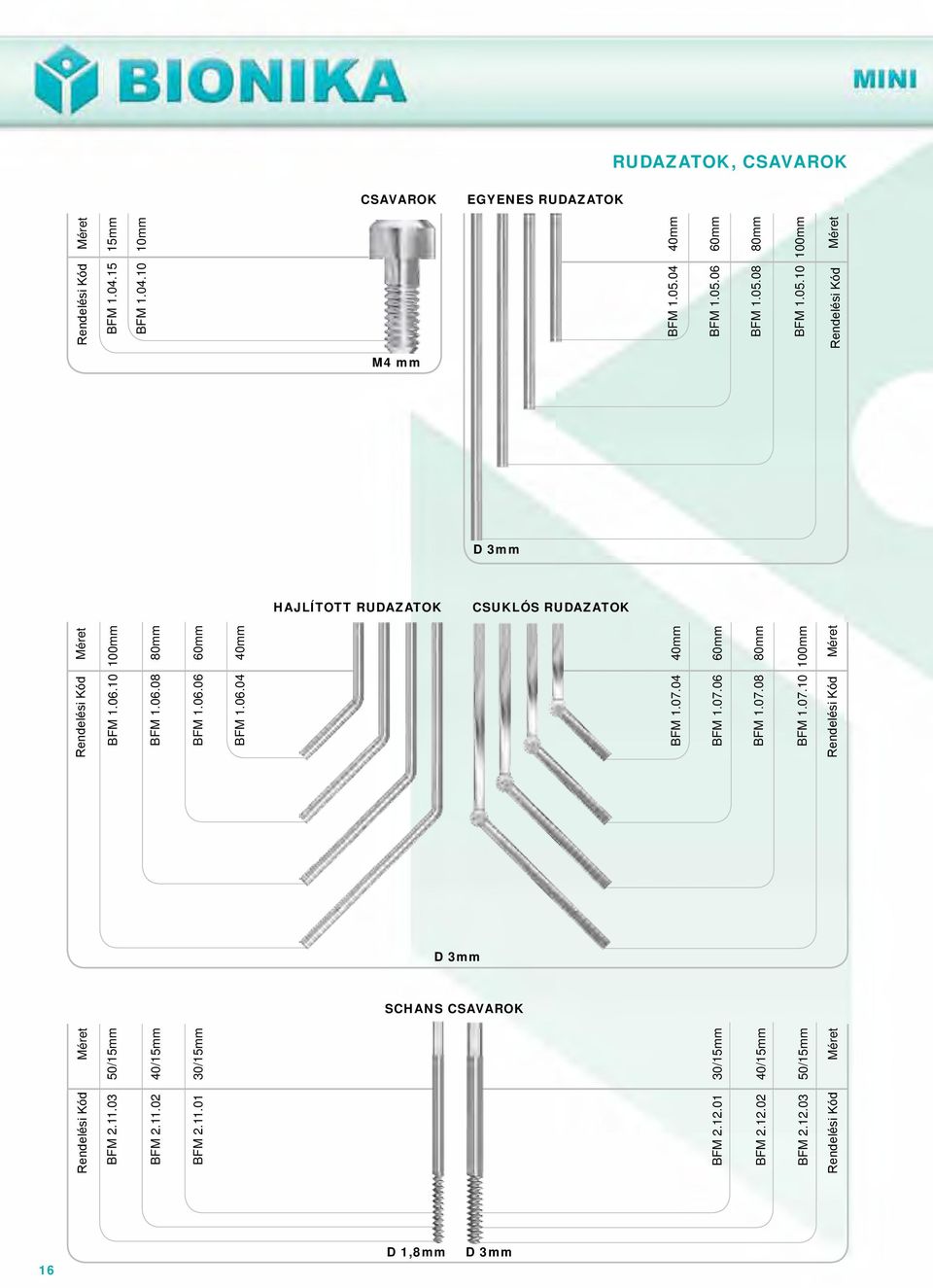

16 RUDAZATOK, CSAVAROK CSAVAROK EGYENES RUDAZATOK BFM mm BFM mm BFM mm BFM mm D 3mm BFM /15mm BFM /15mm BFM /15mm BFM /15mm BFM /15mm BFM /15mm BFM mm BFM mm BFM mm BFM mm BFM mm BFM mm M4 mm D 3mm HAJLÍTOTT RUDAZATOK CSUKLÓS RUDAZATOK BFM mm BFM mm BFM mm BFM mm SCHANS CSAVAROK 16 D 1,8mm D 3mm

15 15mm BFM 1.04.10 10mm BFM 1.05.04 40mm BFM 1.05.06 60mm BFM 1.05.08 80mm BFM 1.05.10 100mm M4 mm D 3mm HAJLÍTOTT RUDAZATOK CSUKLÓS RUDAZATOK BFM 1.

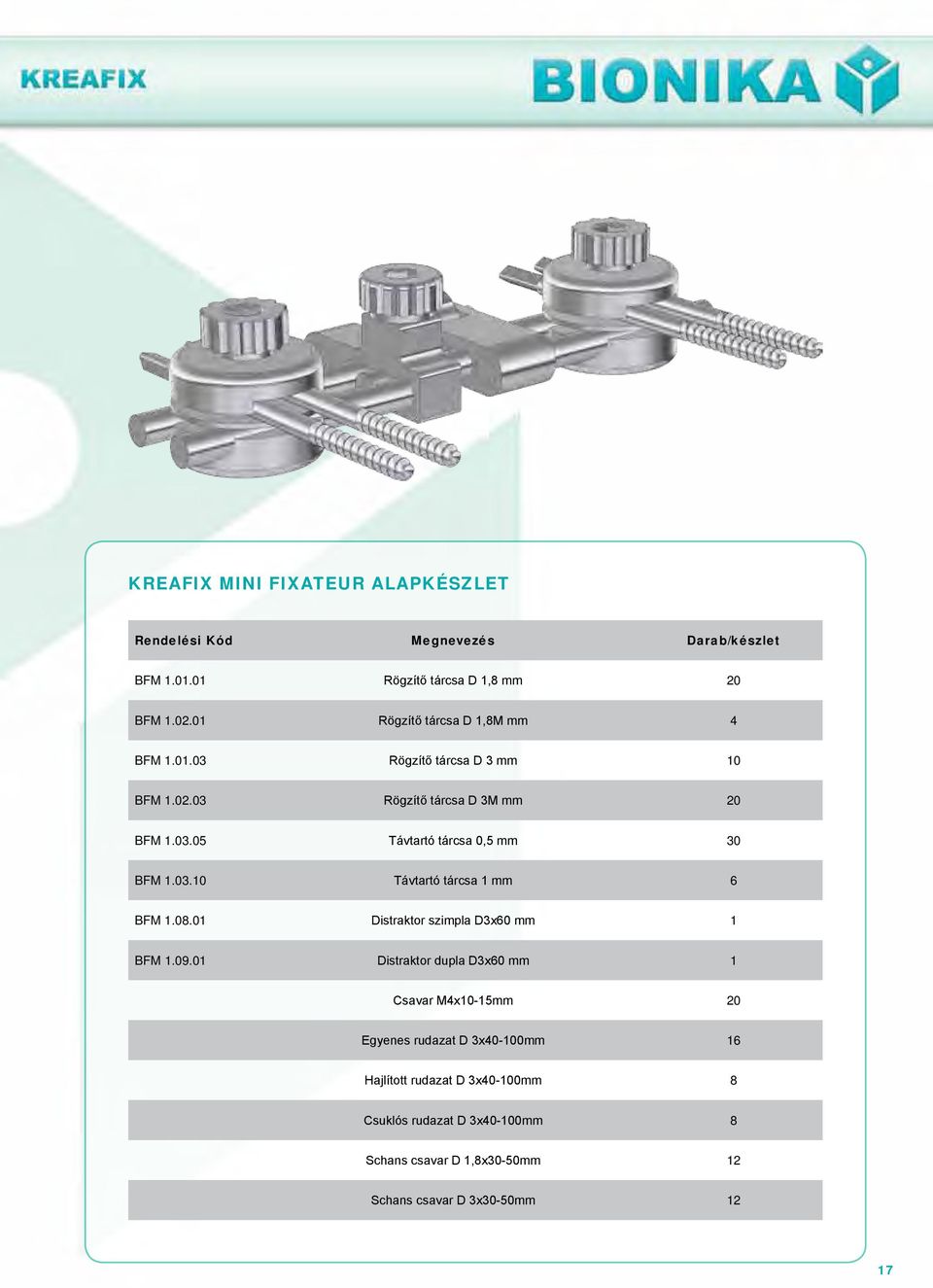

17 KREAFIX MINI FIXATEUR ALAPKÉSZLET Megnevezés Darab/készlet BFM Rögzítő tárcsa D 1,8 mm 20 BFM Rögzítő tárcsa D 1,8M mm 4 BFM Rögzítő tárcsa D 3 mm 10 BFM Rögzítő tárcsa D 3M mm 20 BFM Távtartó tárcsa 0,5 mm 30 BFM Távtartó tárcsa 1 mm 6 BFM Distraktor szimpla D3x60 mm 1 BFM Distraktor dupla D3x60 mm 1 Csavar M4x10-15mm 20 Egyenes rudazat D 3x40-100mm 16 Hajlított rudazat D 3x40-100mm 8 Csuklós rudazat D 3x40-100mm 8 Schans csavar D 1,8x30-50mm 12 Schans csavar D 3x30-50mm 12 17

03.10 Távtartó tárcsa 1 mm 6 BFM 1.08.01 Distraktor szimpla D3x60 mm 1 BFM 1.09.

18 18

19 ELEMVÁLASZTÉK Ezen fixateur rendszer alapvető jellegzetes tulajdonságait, az alábbi ábrák mutatják be. RÖGZÍTŐ TÁRCSA BFD D 4 mm BFD D 4M mm RÖGZÍTŐ TÁRCSA BFD D 5 mm BFD D 5M mm TÁVTARTÓ TÁRCSA BFD ,5 mm BFD mm BFD mm BFD mm CSAVAROK BFD mm BFD mm M5 mm 19

04 D 4M mm RÖGZÍTŐ TÁRCSA BFD 2.01.05 D 5 mm BFD 2.02.05 D 5M mm TÁVTARTÓ TÁRCSA BFD 2.

20 RUDAZATOK BFD mm BFD mm BFD mm BFD mm BFD mm D 5mm SCHANS CSAVAROK BFD /35mm BFD /35mm BFD /35mm BFD /20mm BFD /20mm BFD /20mm 20 D 4mm

03 120/35mm BFD 2.06.02 100/35mm BFD 2.06.01 80/35mm BFD 2.07.

21 KREAFIX MIDI FIXATEUR ALAPKÉSZLET Megnevezés Darab/készlet BFD Rögzítő tárcsa D 4 mm 12 BFD Rögzítő tárcsa D 4M mm 6 BFD Rögzítő tárcsa D 5 mm 12 BFD Rögzítő tárcsa D 5M mm 8 BFD Távtartó tárcsa 0,5 mm 20 BFD Távtartó tárcsa 1 mm 6 BFD Távtartó tárcsa 2 mm 4 BFD Távtartó tárcsa 4 mm 2 Csavar M5x15-20mm 30 Rudazat D5x mm 20 Schans csavar D 4x80-120mm 12 Schans csavar D 4x70-110mm 12 21

22 22

23 ELEMVÁLASZTÉK Ezen fixateur rendszer alapvető jellegzetes tulajdonságait, az alábbi ábrák mutatják be. RÖGZÍTŐ TÁRCSA BFX D 5 mm BFX D 5M mm RÖGZÍTŐ TÁRCSA BFX D 8 mm BFX D 8M mm TÁVTARTÓ TÁRCSA BFX BFX BFX BFX BFX BFX ,5 mm 2 mm 4 mm 6 mm 8 mm 10 mm CSAVAROK BFX mm BFX mm BFX mm BFX mm M6 mm 23

24 RUDAZATOK D 8mm SCHANS CSAVAROK BFX /35mm BFX /35mm BFX /35mm BFX /20mm BFX /20mm BFX /20mm mm mm mm mm mm mm mm mm 24 D 5mm

25 KREAFIX MAXI FIXATEUR ALAPKÉSZLET Megnevezés Darab/készlet BFX Rögzítő tárcsa D 5 mm 24 BFX Rögzítő tárcsa D 5M mm 12 BFX Rögzítő tárcsa D 8 mm 36 BFX Rögzítő tárcsa D 8M mm 24 BFX Távtartó tárcsa 0,5 mm 50 BFX Távtartó tárcsa 2 mm 10 BFX Távtartó tárcsa 4 mm 6 BFX Távtartó tárcsa 6 mm 4 BFX Távtartó tárcsa 8 mm 2 BFX Távtartó tárcsa 10 mm 2 Csavar M6x20-50mm 44 Rudazat D8x mm 28 Schans csavar D 5x mm 12 Schans csavar D 5x mm 12 25

26 26

27 27

28 Bionika Medline Kft. H-3516 Miskolc, Tégla út 29. Tel: Fax:
