1 Komplex kihívások minőség és sokoldalúság égetett kerámia építőanyagokkal

2 A tető a kiegészítőkkel lesz tökéletes

3 Korszerű tetőcserép, hornyolás ötszörös ütköztetése

4 Korszerű tetőcserép, hornyolás és eltolhatóság

5 Három akasztófül a biztos elhelyezéshez

Formai részletgazdagság Extrém magas kettős fejhorony Ívelt fedőhullám Vízzáró takarás Magas kettős oldalhornyok Vízkivezetés az oldalhoronycsatornából a cserépfelületre Változtatható léctávolság a

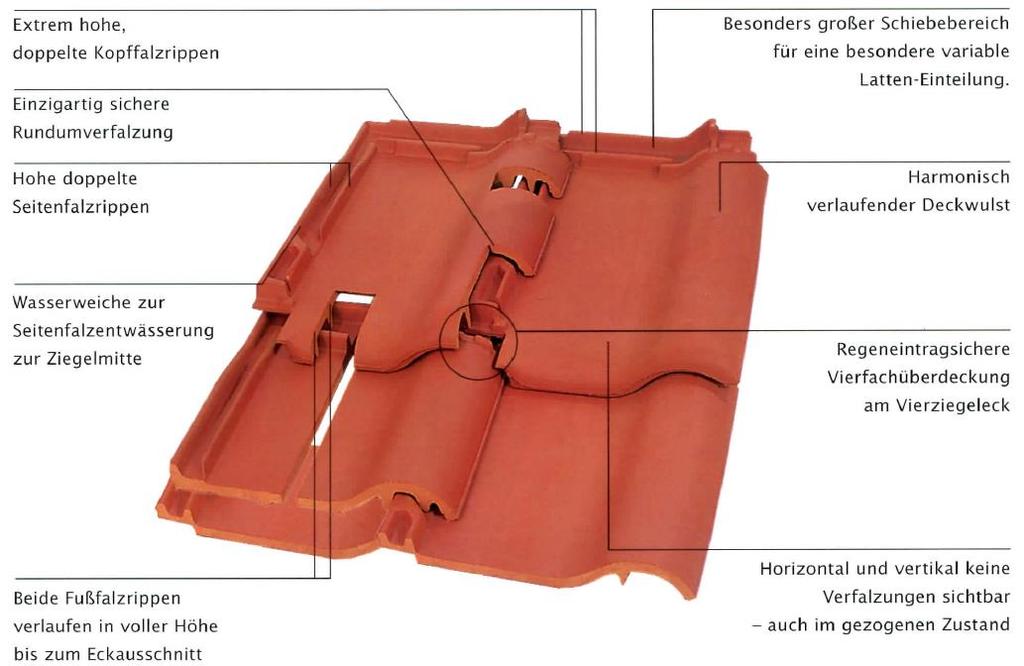

6 Formai részletgazdagság Extrém magas kettős fejhorony Ívelt fedőhullám Vízzáró takarás Magas kettős oldalhornyok Vízkivezetés az oldalhoronycsatornából a cserépfelületre Változtatható léctávolság a kettős fejhorony kialakítás eredményeként Harmonikus fedőhorony Négyszeres átfedés a tetőcserepek csatlakozásánál A fej- lábhorony bordák labirintusa a szélnyomás csökkentésére Vízszintes és Függőleges horonyképzés

8 félcserép

9 szegély cserép

10 kettőshullámú cserép

11 félnyeregtető cserép

12 kiszellőzés kiszellőzés légrés be szellőzés

13 A be- és kiszellőző légrés méretének meghatározása Az eresznél lévő szabad beszellőző keresztmetszet minimum 0,2% a szellőztetni kivánt tetőfelületnek, de legalább 200cm²/ eresz méter. A gerinc és az éleknél lévő szabad kiszellőző keresztmetszet legalább 0,05% a szellőztetni kivánt tetőfelületnek. De figyelembe kell venni az esetleges légrés csökkentő tényezőket pl.: szellőző szalag.

14 szellőző cserép

15 taréjszellőző cserép

16 Taréjszellőző cserép rendszer kettőshullámú cserép szegély cserép alap cserép félcserép This whole system is made of 100% clay, so it has 50 years warranty.

17 taréj szellőzés

18 gerinc Funkciós zárókorong Firstfix

19 él és gerinc kiegészítők Kúpcserép zárókorong PF kúpcserép PF kúpkezdő Kúpelosztó

hagyományos tetőcserépnél az eső elleni biztonságnál SIGNUM Optimális

20 Nagy rugalmasság a különböző méreteknek köszönhetően a megfelelő rendszerhez tartozó elemekkel Hasonló rendszertulajdonságok, mint egy hagyományos tetőcserépnél az eső elleni biztonságnál SIGNUM Optimális illeszkedés bonyolult utántömítés nélkül Tökéletes optikai tetőilleszkedés 20

21 Új SIGNUM koncepció 2016 Illeszkedik az átdolgozott DIN szabványhoz, amely az év folyamán jelenik meg:. 21

SIGNUM kerámia szellőztető cső ø100mm lecsavarható tetővel Termékleírás: A tető egy műanyag csavartetővel van ellátva, és így azonnal fel lehet használni a vécé szellőztetésénél, akár mint egy

22 SIGNUM kerámia szellőztető cső ø100mm lecsavarható tetővel Termékleírás: A tető egy műanyag csavartetővel van ellátva, és így azonnal fel lehet használni a vécé szellőztetésénél, akár mint egy szellőző berendezés. Az igényeknek megfelelően a tetőt le, illetve vissza lehet csavarni. Az alsó csatlakoztatás történhet mind a leszállított rugalmas cső segítségével, mind a közvetlen HTcsővel. Szellőző keresztmetszet: 72,35m² Utasítás: A szennyvízelvezetőket és a ventillátorral felszerelt szellőztető csöveket nem szabad a szellőztető cső fölé összevezetni! 22

23 SIGNUM kerámia szellőztető cső ø 125mm levehető tetővel Termékleírás: Az új ovális tetőnek van egy a nyílásba illeszkedő záró fedele. Így a szellőztető csőrész a felhasználási terület alapján (vécé szellőző vagy ventilátor szellőztető) nyitható vagy zárható. Az alsó csatlakoztatás történhet mind a leszállított rugalmas cső segítségével, mind a közvetlen HT-csővel. Szellőző keresztmetszet: 109,30m² 23

SIGNUM kerámia gőzszellőztető ø 150mm és ø 200mm Termékleírás: Az új ovális tető teljesen zárt és az átmérője alapján különösen alkalmas ventillátoros szellőztetésre.

24 SIGNUM kerámia gőzszellőztető ø 150mm és ø 200mm Termékleírás: Az új ovális tető teljesen zárt és az átmérője alapján különösen alkalmas ventillátoros szellőztetésre. A tetőcserép-felület mérete alapján néhány típusnál kettő tetőcserepet kapcsoltak össze a gyártás során (lásd példa). Az alsó csatlakoztatás történhet mind rugalmas cső segítségével (a szállítmány nem tartalmaza), mind a közvetlen HT-csővel. Szellőző keresztmetszet DN150: 181,37m² Szellőző keresztmetszet DN200: 283,39m² 24

25 BALANCE antenna átvezető cserép

26 BALANCE gázkémény átvezető cserép

27 BALANCE szolárcső átvezető

28 Köszönöm megtisztelő figyelmüket! Galovszky Ferenc Alkalmazástechnikai vezető /
