1 Ytong falszerkezetek tervezési és kivitelezési hibái ALAPVETŐ TERVEZÉSI HIBA, HOGY A TERVEZŐK MEGSZOKÁSBÓL DOLGOZNAK Az elmúlt évtizedben rohamos fejlődésnek indultak a korszerűnek mondott téglák. Miben változtatta ez meg a tervezési és kivitelezési szokásokat, elveket? Mennyiben igényelnek az ezekből készülő szerkezetek nagyobb figyelmet, mint a korábbi, hagyományosnak mondott téglaszerkezetek? Az Ytong falazóelemek gyártása során már a 80-as években is az épületek energiamegtakarítása, a jó hőszigetelő fal volt az alapszemlélet és a cél. Napjainkra ez tovább fokozódott. A szigorított hőátbocsátási követelmények az Ytong falazatoknak már nem jelentenek különösebb kihívást. Egyedüli fejlesztés, hogy az Ytong Lambda fantázianevű termékből a 37,5 cm szélesség (U = 0,23 W/m 2 K) mellett egy szélesebb fal építésére is alkalmas, 50 cm-es termék került bevezetésre, amelyből épített falazat U értéke 0,16 W/m 2 K. Ez a 2020-ra előrevetített határértéket már ma is teljesíti. Az ebből épített külső fal a jövőben sem fog elavultnak számítani. A szerkezetek statikai méretezése, tűzvédelmi teljesítményjellemzőjének meghatározása hasonlóan a többi téglaszerkezethez ma már EUROCODE alapú szabványok alkalmazásával történik, TMI nem feltétlenül szükséges. Az Ytong falazóelemek MSZ EN harmonizált szabvány szerint kerülnek legyártásra, amelyből következően CE jelöléssel és magyar nyelvű teljesítménynyilatkozattal kerülnek forgalomba hozatalra. A teljesítménynyilatkozat csak az építési termék, azaz a tégla jellemzőit mutatja meg. Ezen adatokon túlmenően tervezési segédletek táblázataiból ismerheti meg a tervező a termékből készített falazat tulajdonságait (pl. akusztikai, tűzállósági teljesítmény). Amikor egy szerkezetet tervezünk, fontos az alkalmazott habarcs és a vakolat minősége is? A falazóhabarcs számít, illetve az is, hogy nútféderes vagy habarcsos elemkapcsolat van az elemek között a függőleges fúgában. A habarcsos függőleges illesztés növeli a falazat nyírószilárdságát. A vakolat tekintetében fontos, hogy az adott falazatra ajánlott vakolóhabarcs kerüljön, ne pedig valami jónak gondolt termék. Erről a habarcs kiválasztása során kell meggyőződni. A vakolatban teljes felületen elhelyezett vakolaterősítő háló növeli a fal vagy válaszfal hajlítószilárdságát. A háló beépítése az eltérő anyagok találkozásánál pedig kötelező. A méretezéshez szükséges termékjellemzőket hol találhatjuk meg? Mi van akkor, ha valamely termékjellemzőt nem ismerjük?

2 Miként tudjuk igazolni egy falszerkezet tartószerkezeti és tűzvédelmi teljesítményét? Gondolom, ehhez nem elég a statikai számítást mellékelni. A tartószerkezeti megfelelőséget statikai számítással az Eurocode szabvány szerint, a tűzvédelmi teljesítményt pedig a gyártó által készíttetett vizsgálati jegyzőkönyvvel (TMI) vagy Eurocode szabvány táblázatos igazolásával tudjuk bizonyítani, amihez természetesen kapcsolódnia kell a tervező nyilatkozatának. A számításokban szereplő építési termékek (tégla, habarcs, vakolat) teljesítménynyilatkozatára is szükség van, a megfelelő kivitelezést pedig a felelős műszaki vezető építésinapló-bejegyzésének is igazolnia kell. Ytong sima elemek alkalmazása során ez nem probléma. Az Ytong tömör, üregmentes. Ha a vízszintes és függőleges elemkapcsolatok is habarccsal csatlakoznak, akkor az egész fal légtömör. Mi a helyzet és a tapasztalat áthidaló fronton? Az alapvető probléma, hogy ha egy tűzgátlási teljesítmény meg van határozva egy falra pl. EI 120 és 120 perces tűzgátló ajtó még lenne is, a legtöbb áthidaló teljesítménye ezt nem éri el. Az áthidalók jellemzően R60, R90 tűzállósági teljesítményűek. Ezt a tervezésnél fontos figyelembe venni! Ha tartószerkezeti és tűzvédelmi szempontból kiválasztásra kerül a falszerkezetünk,azt ellenőrizni szükséges energetikai és akusztikai szempontból is. Miként történik ez? Az energetikai méretezés pl. winwatt vagy más szoftveres ellenőrzést (U érték) jelent elsősorban. Az akusztikai megfelelést először a követelményérték meghatározásával kell kezdeni, majd a tervezési segédletben vagy termékadatlapon lévő adatok megfelelőségét kell ellenőrizni. A falszerkezetek alap hanggátlása megadásra kerül, viszont nagyon óvatosan kell eljárni, mert a rátett burkolatok, habhőszigetelések ezeket az értékeket leronthatják! Mennyiben jelent problémát az, ha a korszerű falszerkezeteknél a külső oldali vakolatréteg elhagyásra kerül a homlokzati hőszigetelő réteg alatt, és nem lesz légtömör a szerkezetünk?

3 Az Ytong falszerkezetek kivitelezési hibáival részletesen foglalkozunk majd, de kérem, emeljen ki pár jellemző tervezési hibát! Alap tervezési hiba, hogy a tervezők megszokásból dolgoznak, nem írják ki kellő részletességgel a falazat kialakításához szükséges építési termékeket, és nem méreteztetik (ellenőriztetik) azt a tartószerkezeti tervezővel. Gyakran előfordul, hogy a túl magas és/vagy hosszú (pl.: 15 m hosszú és 6 m magas) falmezőknél csak a kivitelezés során merül fel a kérdés, hogy kell-e merevíteni. Ilyenkor vasbeton pillérek és közbenső koszorú szükséges, ami már a többletköltség és az idő miatt problémás. A normál (10 cm széles) válaszfal esetén a gépészeti és elektromos vezetékek hornyainak bemarása gyengíti a szerkezetet. Előtétfalat kellene tervezni a nagyobb keresztmetszetű (50 mm) lefolyócsövek bevésésére, illetve az elektromos védőcsöveket sem egy kötegben kellene egymás mellett elvezetni (vagy a padlóban vezetni). Térjünk rá arra, melyek azok a kivitelezési hibák, amelyeket a megfelelő a tervezés ellenére is el tudnak követni az építési tevékenység során! Az első téglasor lerakása kiemelten fontos! A falazat első sora alá vízszigetelést kell készíteni. Ez történhet hagyományos bitumenes lemezzel vagy bármilyen más, korszerű vízszigetelő módszerrel (oxidbitumenes lemezek, műanyag lemezszigetelések, bitumenes és műanyag kenhető szigetelések). A szigetelés elkészülte után az alap legmagasabb pontjáról indítsuk a falazást! Vékonyágyazatú falazóhabarcs használata esetén a homlokzati falazat első sorának kialakítását követően minimum egy óra várakozási idő kell tartani. A falazat építése ez után folytatható.

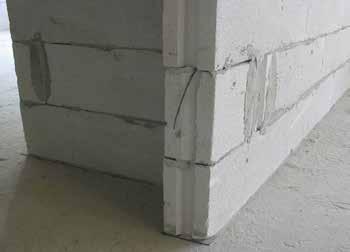

4 A kivitelezési útmutatóban lévő technológia időket mindig be kell tartani! Leggyakoribb hiba, hogy a nútféderes elemek használata esetén nem zárt illesztést alkalmaznak, és a függőleges fúgákon átlátni a falon. Ilyenkor a szerkezet statikai szempontból sem megfelelő teljesen és nem lesz légtömör sem. Az Ytong kétféle profilozással gyártja falazóelemeit: sima, illetve nútféderes megfogóhornyos kivitelben. A sima elemeknél normál, hőszigetelő, valamint vékonyágyazatú falazóhabarcsok alkalmazhatóak. A sima felületek miatt a függőleges és a vízszintes fugákat is 100%-ban ki kell tölteni falazóhabarccsal. A nútféderes elemek esetében vékonyágyazatú falazóhabarcs használata szükséges. A vágott elemek esetében és az illesztések éleinél a sima elemekhez hasonlóan a függőleges fugákat teljesen ki kell tölteni habarccsal. Mivel az Ytong könnyen vágható, nem üreges, ezért sokszor nagyon kis elemdarabokat (hulladékokat) is felhasználnak. A falszerkezet megfelelősége tekintetében a legkisebb felhasználható elemméretet az Eurocode szabvány határozza meg, ami akár feles elem is lehet. A meghatározott mérettől kisebb elem beépítése ilyenkor nem megfelelő! A megfelelően sík falfelület esetén gyakori tévhit, hogy elég glettelni. Ez későbbi hajszálrepedésekhez vezethet (a glett nem megfelelő anyag közvetlenül a falra). Sok esetben nem vakolóanyagot, hanem valamilyen más, vékonyan felhordható anyagot alkalmaznak (pl beltéri csemperagasztó). Ez nem rugalmas,túl kemény anyag az Ytong falhoz képest, másképp zsugorodik, hőtágul stb. Ytong falazatok felületképzéséhez az alábbi vakolattípusok alkalmazhatók: mész cement kötőanyagú előkevert készvakolatok, gipsz kötőanyagú előkevert vékonyvakolatok. A homlokzati falak felületképzésének kiválasztása minden esetben a tervezett rétegrend szerint történjen. A kültéri vakolattal szemben támasztott követelményeknek csak a helyesen kivitelezett rétegrend képes megfelelni. Figyelembe kell venni a falazat páratechnikai tulajdonságait, az alapvakolat minőségét, minimális vastagságát, valamint homlokzati festék, illetve nemesvakolat megfelelő vízállóságát (csapadék elleni védelmét) és kellő páraáteresztő képességét is. A rosszul megválasztott rétegrend a homlokzati felület meghibásodását eredményezheti. A teljes felület élhibáit, üregeit, hiányos fúgáit legalább három nappal a vakolás megkezdése előtt síkra kell igazítani! Fontos! A gyártó által megadott minimális vakolatvastagság felhordása alapvető követelmény a repedésmentes szerkezet kialakításához!

5 A nyitott álló vagy nem teljesen kitöltött fekvő hézagokat vakolás előtt nem töltik ki, amelyek repedésekhez vezethetnek. A gépészeti és elektromos hornyokat vakolás előtt nem javítják le, egy munkafázisban vakolják a fallal. (Ilyenkor túl vastag a vakolat a hornyokban, összerepedezik, zsugorodik a vakolat.) A falban futó gépészet a méretés nyomvonalhelyes hornyolást követően különösebb kőműves utánjavítást nem igényel. A hornyok javíthatók akár Ytong falazóhabarccsal, akár pórusbetonra minősített töltőanyaggal, habarccsal. Boltövekben gépészeti horony csak külön statikai ellenőrzés és részletes nyomvonal vagy áttörési terv alapján vezethető. Gépészeti hornyok közelében a vakolatban repedésáthidaló üvegszövet hálót kell elhelyezni megfelelő mértékű átfedéssel. Falon kívüli gépészet (pl. szennyvízejtővezeték, ivóvíz felszálló vezeték, tűzivíz-hálózatok vezetékei stb.) takarására a Pef 5 és Pef 7,5 cm-es elemek használhatók. Ezek a falszerkezethez falazóhabarccsal vagy csemperagasztóval csatlakoztathatók. A hornyok kialakítása az alábbi elvek szerint történjen: vízszintes horony mélysége válaszfalakban ne haladja meg a falvastagság 1/3-át, szélessége pedig ne legyen több a horonymélység háromszorosánál (vagyis a névleges falvastagságnál). Teherhordó falakban a vízszintes hornyok megengedhető mélysége a falvastagság 1/4-e. Függőleges hornyok mélysége válaszfalakban és főfalakban egyaránt ne haladja meg a névleges falvastagság 1/3-át! Sok esetben nem alkalmaznak áthidalókat, csak betonacélra fektetik a falazóelemeket a nyílások fölött. Az áthidalásoknak több lehetséges módja is van, U zsaluelemes áthidalási mód vagy Peá Ptá áthidalók valamelyikének alkalmazása. Kérjük, tartsák be az alkalmazástechnikai útmutató előírásait a falszerkezet állékonysága és repedésmentessége érdekében! Gyakori hiba az is, hogy ha alkalmaznak is áthidalót, azokat gyakran fordítva építik be, és a húzott öv felülre kerül. A vasbeton vázhoz való csatlakozásnál sok esetben csak sima ütköztetést alkalmaznak, nincs bekötés, vagy nyitott állóhézag alakul ki. Különösen gondot jelent ez vékony szerkezetek esetében, mert azok rögzítés, bekötés nélkül nem lesznek állékonyak.

6 Egyéb szerkezethez a csatlakozás történhet: bekötő acélelem elhelyezésével, állóhézag habarcskitöltéssel, vakolaterősítő üvegszövet elhelyezésével a vakolatban. Többszintes épületvázak, nagy fesztávolságú, nagy belmagasságú csarnokok homlokzati és beltéri térhatárolásakor, nagyterű, nagy belmagasságú csarnok felosztásakor mindig ellenőrizni kell a tartószerkezet üzemszerű mozgásait annak meghatározásához, hogy az Ytong falazat milyen módon csatlakozzon a pillérekhez, faltartókhoz, illetve födémekhez. Vázas épületeknél kis lehajlású födémek esetén az alakváltozás lezajlását követően a falszerkezetek merev kapcsolattal, habarcsolt felékeléssel csatlakoztathatók a födémekhez. Ennél nagyobb lehajlás esetén, vagy amennyiben az alakváltozások még nem zajlottak le, az Ytong falazat csatlakozását e mozgás mértékét elviselő egy komponensű purhabkitöltéssel kell megoldani. Ha a mozgás mértéke meghaladja az 1 cm-t, célszerű olyan megoldást választani, amely a falazat állékonyságát megőrizve tartósan képes a mozgásokat felvenni. Végül milyen segítséget tudnak nyújtani azoknak, akik akár a tervezési, akár a kivitelezési fázisban elakadnak? A Xella Magyarország létrehozott egy zöldszámot, amely ingyenesen hívható. Ezentúl a családi házas projektekre bemutató kőművest küldünk, hogy a munkák megkezdésekor az alapvető fogások átbeszélésre kerüljenek a kivitelezővel, illetve az első sor pontosan legyen lerakva. Tervezőkkel akár személyesen is egyeztetnek kollégáink annak érdekében, hogy szerkezeteik megfelelő minőségben kerüljenek megtervezésre! Forrás: Építési hibák c. magazin Lestyán Mária építész tervező szakmérnök
