1 VEZETÉK ÉKÜI VEZÉRŐREDSZER MŰSZAKI KATAÓGUS

2 EKO EP HODIG Tények és statisztikák Az EKO EP vállalat immár több mint 5 éve meghatározó villamosipari szereplője lakossági és ipari megoldások területén egyaránt. 007-től ies márkanév alatt fejlesztjük és gyártjuk saját fejlesztésű épületautomatizálási rendszerünket. Vállalatunk jelenleg közel 40 dolgozót alkalmaz, 70 országba exportálja termékeit, és 16 országban van jelen saját leányvállalattal. Komoly értéknek tartjuk, hogy termékeink fejlesztése és gyártása vállalaton belül történik. Egyebek mellett ennek is köszönhető, hogy megrendelőink igényeit hosszú évek óta gördülékenyen, megbízhatóan elégítjük ki. Cégünk 01-ben elnyerte az Év Vállalkozása országos verseny második helyezését, és bebiztosította stabil helyét a csehországi TOP100 vállalat listáján. 40% 30% CSEH FEJESZTÉS TÁMOGATÁS ÉVES FORGAOM 0 Mil. EUR MI VAGYUK EXPORT 30% EÁYVÁAATOK GYÁRTÁS ÉRTÉKESÍTÉS. pozíció Európában 16 EÁYVÁAAT VIÁGSZERTE 70 EXPORT ORSZÁG 40 AKAMAZOTT ies TEEPÍTÉS IPARI TERMÉK

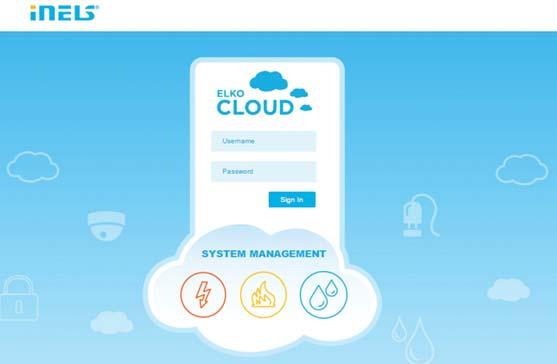

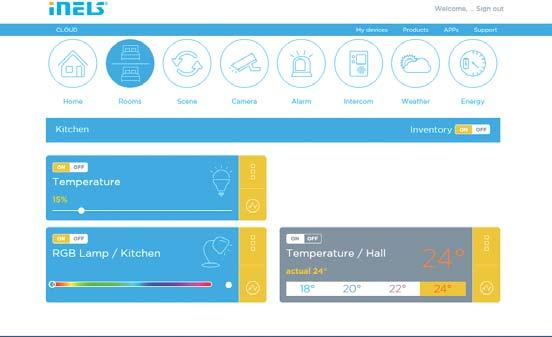

3 4 Vezeték nélküli vezérlési rendszer EKO Cloud 5 Az EKO Cloud használatával távolról is vezérelhető az ies RF Control rendszer (pl. okostelefonról), a router beállításainak módosítása nélkül. Az EKO Cloud segítségével az adott rendszer valamennyi egysége vezérelhető, valamint lehetővé teszi a rendszerbeállítások mentését, ill. információt nyújt az energiafelhasználási adatokról. Próbálja ki: Ha felújítja otthonát, de nem kíván falakat vésni és vezetékezni, akkor használja ki a vezeték nélküli megoldásokat. Az egységek közötti kommunikáció MHz frekvencián (az adott országban épületautomatizálásra használt frekvencián) történik az egyedi ies RF Control (RFIO) és az ies RF Control (RFIO ) protokollok használatával. Mindkettő az EKO EP szabadalmaztatott protokollja, melyek felépítése egyedi. A hatótávolság nyílt terepen 00 m, mely épületen belül jelentősen csökkenhet (kb m) - a felhasznált építőanyagoktól függően (fa, üveg, tégla, vasbeton stb). Általánosságban elmondható, hogy a vasbeton jelenti a legnagyobb, a gipszkarton vagy üveg pedig a legkisebb akadályt a rádiófrekvenciás jelek terjedésére. Amennyiben az épület egyes pontjain nem megfelelő a hatótávolság, javasolt a jelerősítő (repeater) használata. Vasbeton födémen keresztül történő jelátvitelhez hatékony megoldás az Intelligens RF Box beépítése. A vezeték nélküli kommunikációnak köszönhetően a rendszer kiépítése rendkívül rugalmas és folyamatosan bővíthető. Javasoljuk az egymással kapcsolatban álló egységek közötti akadálymentes rálátás biztosítását a telepítés helyének jó megválasztásával. A központi vezérlőt ideális esetben a kiépített rendszer mértani középpontjához legközelebbi helyre ajánlott elhelyezni. Az egységek DI sínre pattintható moduláris vagy süllyeszthető, ú. n. mini tokozású kivitelben készülnek, melyek a megszokott, egyértelmű módon építhetők be. A mini tokozású egységek szerelvénydobozba, álmennyezetbe vagy éppen a lámpatest burkolata alá telepíthetők. A rendszer vevőegységei különböző funkciók ellátását biztosítják, mint pl. kapcsolás, fényerő-szabályzás, hőmérséklet érzékelés, stb.. A legtöbb egységnél beállítható a memóriaállapot áramkimaradás esetére. A beépített relék16a-es AgSnO érintkezőivel induktív terhelés is kapcsolható. ED fényforrások szabályzásánál lehetőség van minimum fényerőszint beállítására, mellyel elkerülhető a szabályzás során fellépő kellemetlen vibrálás. Számos gyártó terméke vagy csak hagyományosan szerelt vezetékes vagy csak vezeték nélküli megoldást használ. Az RFDE-71 és az RFSAI-61B egységek a már meglévő nyomógombbal és rádiófrekvenciás vezérléssel egyaránt használhatók. A vezérlés sokoldalúsága számtalan választási lehetőséget kínál - a kulcstartós kézi távirányítótól a lapos fali vezérlőkig, melyek bárhol elhelyezhető sík felületen, egészen az okostelefon futó alkalmazásig. A vezérlők mintegy 50% -a elemről működik, 3-5 éves elem élettartammal. A vezérlőkbe épített mikrokapcsolóknak köszönhetően a kapcsolás szinte hangtalan. Más egységek hálózati tápfeszültségről működnek. Továbi információk megtalálhatók az ies RF Control telepítési kézikönyvében: Bejelentkezési adatok Főmenü Egységek vezérlése Az RFIO protokoll előnyei: A kommunikáció alacsony energiafogyasztás mellett megbízhatóan továbbított kis adatcsomagokkal történik. Használatához nincs szükség díjra vagy licencre. A kommunikációs teret nem terheli felesleges, nem címzett parancsokkal. A használt frekvencia nem zavarja a Wi-Fi / Bluetooth eszközöket. Az egységek közötti kommunikáció beállításához nincs szükség számítógépre vagy rendszerre. Az RFIO protokoll további előnyei: Az RFIO feliratú termékek lehetővé teszik a kiválasztott egységek beállítását jelismétlőként (repeater). Az egységek FW-je egyszerűen frissíthető az RFAF/USB szerviz eszközzel (kivéve RFGSM-0). A kiválasztott egységek képesek kommunikálni az RFMD-100, RFWD-100 és RFSD-100/RFSD-101 érzékelőkkel is. Az RFIO egységekkel való visszafelé kompatibilitás megmarad. Aktuális víz fogyasztás Aktuális gáz fogyasztás 51 m Kč 15.5 m Kč 350 kwh Kč 13 kwh Kč 38 kwh 456 Kč 65 kwh Kč Aktuális áramfogyasztás - akár 4 tarifa Készülékek vezérlése Fényerőszabályzás Redőnyvezérlés Fűtés szabályzás Csoportos vezérlés Érzékelők Okostelefon Okosóra Érintőképernyő Tárolt mérési adatok Háztartási gépek vezérlése Kaputelefon Időjárás állomás Kamerák (kültéri/beltéri) Audiozóna (zene lejátszás) PC /otebook Tablet Okostelefon Videozóna (vezérlés TV-ről) Telepítési költségek: Energia megtakarítás: Fogyasztási grafikon

4 6 Tartalomjegyzék Tartalomjegyzék 7 Intelligens villanyszerelési rendszer Az ies RF Control vezeték nélküli eszközök áttekintése... Az ies vezeték nélküli rendszer Felügyeleti eszközök RFSF-1B Vezeték nélküli folyadékérzékelő Vezérlők RFWB-0/G, RFWB-40/G Vezeték nélküli fali vezérlő... RF KEY 4 gombos hordozható vezérlő... RF Pilot Vezeték nélküli távirányító, kijelzővel... RFIM-0B, RFIM-40B Univerzális adóegység... RFSG-1M Univerzális adóegység... Rendszeregységek RF Touch Érintőképernyős RF központi egység... ea-rf-003, ea-rf-wi-003 Intelligens RF Box... Vezérlő applikációk... RFGSM-0M Multifunkciós GSM kommunikátor... RFRP-0 Jelismétlő egység... Kapcsolóegységek RFSA-11B, RFSA-61B Vezeték nélküli kapcsolóegység... RFSA-6B Vezeték nélküli kapcsolóegység ( kimenet, süllyesztett)... RFSAI-61B Vezeték nélküli kapcsolóegység... RFSA-61M, RFSA-66M Vezeték nélküli kapcsolóegység... RFSC-61 Kapcsolható dugalj... RFUS-61 Kültéri kapcsolóegység... RFJA-1B Redőnyvezérlő egység... Dimmerek RFDA-73M/RGB ED szalag fényerőszabályzó (RGB)... RFDE-71B Univerzális fényerőszabályzó... RFDE-71M Univerzális fényerőszabályzó... RFDW-71 Vezeték nélküli fali vezérlő dimmerrel... RFDSC-71 Fényerőszabályzós dugalj... RFDAC-71B Analóg szabályzó... Világítás RF-RGB-ED-550, RF-White-ED-675 ED fényforrás... RFSOU-1 Vezeték nélküli alkonykapcsoló Felügyeleti egységek RFTM-1 Vezeték nélküli impulzus konverter... RFPM-M Energia átjáró... Detektorok RFSD-100, RFSD-101 Füstérzékelő... RFWD-100 Ablak / ajtó detektor... RFMD-100 Mozgásérzékelő... ies Cam IP kamera... Hotel megoldások RFSAI-161B Automatikus világításvezérlő... RFTC-150/G Programozható szobatermosztát... RFSA-166M Vezeték nélküli kapcsolóegység... RFSTI-111B Hőmérsékletvédelmi egység... Kiegészítők TEVA 30 V, TEVA 4 V Termoszelep-mozgató... A-I, A-E Antenna... FP-1 Vízérzékelő szonda... TC, TZ Hőmérsékletérzékelők... CT50 Áramváltó transzformátor... S, MS, WS, IRS Szenzorok... Kapcsolók... Dimmerek... Telepítés... Az eszközök méretei... Protokoll és kompatibilitás... RF szettek... Szettek Hőmérséklet-szabályzás RFATV-1 Vezeték nélküli termofej... RFTI-10B Vezeték nélküli hőérzékelő... RFSTI-11B Kapcsolóegység, hőérzékelővel... RFSTI-11/G Kapcsolóegység, hőérzékelővel... RFTC-10/G Vezeték nélküli hőérzékelő kijelzővel... RFTC-50/G Vezeték nélküli programozható termosztát... RFTC-100/G Vezeték nélküli programozható termosztát

5 Mistnosti Sceny Oblibene : : 8 Az ies RF Control vezeték nélküli eszközök áttekintése Az ies RF Control vezeték nélküli eszközök áttekintése 9 Vezérlők Rendszeregységek ne :54 ODEJIT ZVOIT RFWB-0/G RFWB-40/G RF Key RF Pilot RFSG-1M RFIM-0B, RF Touch-B RF Touch-W ea-rf-003 ea-rf-wi-003 RFRP-0 RFGSM-0M Vezeték nélküli fali Vezeték nélküli fali 4 gombos Vezeték nélküli Univerzális adóegység RFIM-40B Intelligens RF Box Intelligens RF Box Jelismétlő Multifunkciós GSM vezérlő - nyomógomb vezérlő - 4 nyomógomb hordozható vezérlő távirányító, kijelzővel Wi-Fi modullal egység kommunikátor Kapcsolóegységek Univerzális adóegység ( bemenet / 4 bemenet) Érintőképernyős RF központi egység (szerelvénydobozba) Érintőképernyős RF központi egység (síkfelületre) ÚJ RFSA-11B RFSA-61B RFSA-6B RFSAI-61B RFSA-61M RFSA-66M RFSC-61 RFUS-61 RFJA-1B RFJA-3B Vezeték nélküli Vezeték nélküli Vezeték nélküli Vezeték nélküli Vezeték nélküli Kapcsolóegység Kapcsolható dugalj - Kültéri kapcsolóegység Redőnyvezérlő egység Redőnyvezérlő egység kapcsolóegység kapcsolóegység kapcsolóegység kapcsolóegység kapcsolóegység (6 kimenet) multifunkciós - multifunkciós - egyfunkciós - multifunkciós ( kimenet, süllyesztett) (1 kimenet) Dimmerek Világítás ÚJ RF RF RFDA-73M/RGB RFDE-71B RFDE-71M RFDW-71 RFDSC-71 RFDAC-71B ED szalag Univerzális Univerzális Vezeték nélküli fali Fényerőszabályzós Analóg szabályzó fényerőszabályzó fényerőszabályzó fényerőszabályzó vezérlő dimmerrel dugalj - multifunkciós (RGB) (beépíthető) (moduláris) Hőmérséklet-szabályzás RFSOU-1 RF-RGB-ED-550 RF-White-ED-675 Vezeték nélküli alkonykapcsoló Vezeték nélkül szabályozható színes ED fényforrás Vezeték nélkül szabályozható fehér ED fényforrás Kamerák RFATV-1 RFSTI-11B RFSTI-11/G RFTI-10B RFTC-10/G RFTC-50/G RFTC-100/G Vezeték nélküli Kapcsolóegység, Kapcsolóegység, Vezeték nélküli Vezeték nélküli termofej hőérzékelővel hőérzékelővel hőérzékelő hőérzékelő kijelzővel Felügyeleti egységek Felügyeleti eszközök Vezeték nélküli programozható termosztát Vezeték nélküli programozható termosztát Kiegészítők ies Cam IP kamera Támogatott kamerák ÚJ ÚJ ÚJ ÚJ ÚJ ÚJ ÚJ RFPM-M Vezeték nélküli Energia átjáró RFTM-1 Vezeték nélküli impulzus konverter RFSF-1B Vezeték nélküli folyadékérzékelő RFSD-100, RFSD-101 Füstérzékelő RFMD-100 RFWD-100 FP-1 Mozgásérzékelő Ablak / ajtó érzékelő Folyadék érzékelő szonda TC TZ A-I A-E Telva CT50 S, MS, WS, IRS Hőmérsékletérzékelők Belső antenna Külső antenna Termoszelep Áramváltó ED érzékelő mozgató transzformátor Mágneses érzékelő Infravörös érzékelő

6 UOCK Menu Temperature 1 AM AM 3 AM 4 AM 5 AM 6 AM 7 AM 8 AM 9 AM 10 AM 11 AM 1 AM 1 PM PM 3 PM 4 PM 5 PM 6 PM 7 PM 8 PM 9 PM 10 PM 11 PM 1 PM MO TUE WED THU FRI SAT SU EW ADJUST Kültéri PTZ kamera ies Vezeték élküli Rendszer RF - rádiófrekvenciás protokoll Jane 0:05 actual temperature 7 temperature heating 1 70 F Menu actual temperature 7 temperatureture heating 1 70 F Wi-Fi Meteoállomás Beltéri PTZ kamera Wi-Fi Beltéri kamera Vezérlők: Okostelefon applikáció Rádió & Interkom Érintőképernyős vezérlő egység Fali vezérlő Termosztát Vezeték nélküli fali vezérlő dimmerrel RF Pilot és RF Key :00 TV Read Relax EXIT SEECT Wi-Fi CAMERA ROOMS SCEES 3 1 PE Videó kaputelefon Villamos mérőóra Wi-Fi RF Wi-Fi Router Érzékelők: Füstérzékelő Ablak/ajtónyitás érzékelő Mozgásérzékelő Wi-Fi RF Érzékelők: Folyadék érzékelő Hőmérséklet érzékelő Fény intenzitás érzékelő Fogyasztásmérő Villanyóra Intelligens IR Box Intelligens RF Box - Wi-Fi RF IR IR Egységek: Vízora RF Az energia átjáró felé Az energia átjáró felé Audió/videó Berendezések Kapcsolóegység - 6 csatornás Kapcsolóegység -1 csatornás Kapcsolható dugalj Redőnyvezérlő egység Termofej radiátorhoz Kapcsolóegység - 1 csatornás Színes RGB ED fényforrás Fényerőszabályzó ED szalagokhoz RF égkondicionáló Vezeték nélküli impulzuskonverter Vezeték nélküli impulzuskonverter Gázóra

7 1 RFWB-0/G, RFWB-40/G Vezeték nélküli fali vezérlő RF KEY 4 gombos hordozható vezérlő 13 Átvitel jelzése: Gombok száma: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: OGUS 90 - Keret - műanyag Keret - fém, üveg, fa, gránit Tömeg (keret nélkül)*: A vezeték nélküli fali vezérlő kapcsoló- és dimmer egységekhez egyaránt használható (világítás, kapu, garázsajtó, redőny, stb.). RFWB-0/G: a két nyomógombbal akár két egység is vezérelhető önállóan. RFWB-40/G: a négy nyomógombbal akár négy egység is vezérelhető önállóan. apos kivitelének köszönhetően gyorsan telepíthető bármilyen sík felületre (rögzítés ragasztással vagy csavarokkal a szerelvénydobozra). A vezérlő gombját megnyomva parancsot küld a vevő egység(ek) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros ED jelzi. Keretek és billentyűk a OGUS 90 szerelvénycsaládból választhatóak (műanyag, üveg, fa, fém, gránit). ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra az ies RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Elemes tápellátás (3 V / CR03 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. Hatótávolság 00 m (nyílt terepen); ha a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. RFWB-0/G RFWB-40/G RF KEY/W RF KEY/B 3 V, CR 03 elem piros ED 4 egyirányú címzett üzenet max. 00 m -10 max. +50 C ragasztás / csavarozás IP0 85 x 85 x 16 mm 94 x 94 x 16 mm 38 g 39 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) * Az alapkiszerelés része a fehér műanyag keret. Soroló keretbe nem telepíthető. Kommunikáció kétirányú ies RF Control protokollal. RFWB-0/G RFWB-40/G Átvitel jelzése yomógombok Átvitel jelzése: Gombok száma: Frekvencia: Jelátvitel módja: Színek: 3 V, CR 03 elem piros ED 4 egyirányú címzett üzenet max. 00 m -10 max. +50 C fehér fekete IP0 64 x 5 x 10 mm 16 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) A hordozható vezérlő kapcsoló- és dimmer egységek vezérléséhez használható (világítás, kapu, garázsajtó, redőny, stb.). A távirányító gombját megnyomva parancsot küld a vevő(k) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros ED jelzi. Fekete és fehér színben kapható, lézeres feliratozással. A négy gombbal akár négy egység is vezérelhető önállóan (egygombos funkciók). ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra az ies RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Elemes tápellátás (3 V / CR03 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. Hatótávolság 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Állapotjelző yomógombok Telepítési példák Átvitel jelzése Fal Fa Üveg yomógombok Válassza ki saját stílusát apos, vezeték nélküli kapcsolók üvegre, csempére vagy akár bútorra... Költözéskor könnyedén viheti magával... AQUAREA ARBORE AIMATO PETRA CRYSTA METAO BASE

8 14 RF Pilot Vezeték nélküli távirányító, kijelzővel RF Pilot Vezeték nélküli távirányító, kijelzővel 15 Az IES RF Control rendszer funkcióinak maximális kihasználásához javasoljuk az RF Pilot távirányító és az RF Touch vezeték nélküli központ együttes alkalmazását. Kijelző Típus: Felbontás: Képoldalarány: Kijelző méretei: Háttérvilágítás: Képátló: : Tápellátás Elem élettartama: Frekvencia: Tárolási hőmérséklet: Színek: RF Pilot/W RF Pilot/A OED színei 18 x 18 képpont 1:1 6 x 6 mm aktív világító szöveg 1.5 iránygombok, vezérlő gombok x 1.5 V AAA / R03 elem kb. 3 év, a használat gyakoriságától és az elem típusától függően max. 00 m fehér sun :54 Rooms Scenes Favorite EXIT SEECT C C antracit IP0 130 x 41 x 18 mm 61 g E Az RF Pilot távirányító egy kézi központi vezérlő elektromos készülékek és berendezések kapcsolásához, fényerőszabályzáshoz, redőnyvezérléshez, stb.. A távirányító gombját megnyomva parancsot küld a vevő(k) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra több, akár 10 egység is egyszerre hajtja végre a parancsot. A Kedvencek menüben a leggyakrabban használt funkciók azonnal elérhetőek a kezdőképernyőn. ehetőség van dimmerek csoportosítására (RFDA-73M/RGB), így akár 10 egység is vezérelhető egy távirányítóval = több, mint 100 méter RGB ED- szalag vezérlése. Fehér és antracit színben kapható, színes OED kijelzővel. A kijelzőn közvetlenül leolvasható a helyiség hőmérséklete, az elemek állapota, valamint a dátum és az idő. A kommunikáció kétirányú, parancsokat küld és jeleket fogad, mely alapján megjeleníti az egységek állapotát. A vezérlő és az egység közötti jel mérésének köszönhetően tesztelhető a jelátvitel tartománya és a jel minősége. Akár 40db IES RF Control egységgel is kombinálható (így utólagosan is bővíthető ). Elemes tápellátás ( x 1.5 V AAA - a csomag tartalmazza), az elemek élettartama kb. 3 év a használat gyakoriságától és a vezérelt eszközök típusától függően. Hatótávolság 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. sun :54 Rooms Scenes Favorite EXIT SEECT Kijelző Vezérlő nyomógomb Irány nyomógombok Vezérlő nyomógomb RFSA-61B Garázskapu nyitása Parancs az utasítás végrehajtására Visszajelzés az utasítás végrehajtásáról HATÓTÁVOSÁG max. 400 m RFRP-0 Az RF jel továbbítására szolgál RFJA-1B Kétirányú kommunikáció RF KEY sun :54 EXIT Rooms Scenes Favorite RFDE-71B RFSA-66M RFDE-71B RFJA-1B RFSA-61B RFDAC-71B Fényerő csökkentése 0%-ra Redőnyök leengedése SEECT Csoportos utasítás egyetlen gombnyomásra Szellőztetés kikapcsolása 3 M 6 csatornás kapcsolóegység Fűtés kikapcsolása Dugalj 1 Dugalj Dugalj 3 Dugalj 4 Dugalj 5 Dugalj 6 RF Pilot A kijelző részei JEEETEK KAPCSOÁS sun :54 EXIT Rooms Scenes Favorite SEECT sun :54 Switch O Switch OFF Brightness: 0% White RGB BACK PROCEED sun :54 Switch O Switch OFF Brightness: 0% színes OED kijelző Hé :54 Kedvencek 1 Kedvencek Kedvencek 3 Kedvencek 4 Kedvencek 5 Kedvencek 6 Kedvencek 7 HŐMÉRSÉKET: 3C MEÜ Dátum Idő Elemállapot jelzése Gyorsvezérlések Belépés a menübe Aktuális hőmérséklet kijelzése több egység egyetlen gombnyomásra történő csoportos vezérlésére szolgál. különböző Jelenetek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít. REDŐYÖK redőnyök, zsaluziák, árnyékolók, garázskapu stb. vezérlése redőnyök együttes vagy önálló vezérlése 30 V és 4 V DC tápfeszültségű egységek (ablakközti redőnyök, stb.) KEDVECEK világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) FÉYERŐSZABÁYZÁS fényerőszabályzás (izzók, halogénizzók, elektromos vagy transzformátoros előtéttel szerelt halogén fényforrások, fénycsövek 1-10 V-os elektronikus fényerőszabályzó előtéttel, szabályozható 30 V-os ED-ek és kompakt fénycsövek) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) apkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban BACK PROCEED a leggyakrabban használt feladatok gyors elérhetősége a képernyő aktiválását követően automatikusan megjelenik a Kedvencek menü, amely a műveletek gyors hozzáférését biztosítja

9 16 RFIM-0B, RFIM-40B Univerzális adóegység RFSG-1M Univerzális adóegység 17 RFIM-0B Elem élettartama: Jelátvitel / funkció: Bemenetek száma: Frekvencia: Jelátvitel módja: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Bemeneti impedancia - zárt kontaktus: - nyitott kontaktus: yitott kontaktusok feszültsége: Bemenet vezetékhossza: RFIM-40B RFIM-0B: a vezeték nélküli jeladó átalakítja a meglévő gomb / kapcsoló kontaktusának állapotait vezeték nélküli parancsokká. - a két bemenettel akár két külön egység is vezérelhető egymástól függetlenül. - elemes tápellátás (3V / CR477 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. - A kontaktus állandóan zárt lehet (nem merül le gyorsabban az elem). RFIM-40B: a vezeték nélküli jeladó átalakítja a meglévő nyomógombok kontaktusait vezeték nélküli parancsokká. - a négy bemenettel akár négy külön egység is vezérelhető egymástól függetlenül. - elemes tápellátás ( x 3V / CR03- a csomag tartalmazza), az elemek élettartama kb. 5 év a használat gyakoriságától függően. - csak impulzussal vezérelhető A jeladó felhasználható információ átvitelére, pl. egy kontaktus bekapcsolt állapotáról (érzékelő, gomb, technológia, logikai kimenet, stb.). A BOX kivitel lehetővé teszi közvetlenül a szerelvénydobozba történő telepítést nyomógomb vagy kapcsoló alá. A bemeneti kontaktus állapotváltozására parancsot küld a vevő(k) felé (O / RFIM-0B RFIM-40B OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). RFSG-1M/30V RFSG-1M/4V 1 x 3 V, CR 477 elem x 3 V, CR 03 elem 5 év narancssárga ED piros ED 4 egyirányú címzett üzenet max. 00 m -10 max. +50 C 4 x 0.75 mm 6 x 0.75 mm 90 mm < 300 Ω > 10 kω bekötővezetékeken szabadon IP30 49 x 49 x 13 mm 45 g 50 g impulzus 1 V 3 V max.100m párhuzamosan max. 5 m E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (1999/ES irányelv A parancs kiküldését piros ED jelzi. ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra (kontaktusra) az ies RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Hatótávolság 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. RFIM-0B RFIM-40B Állapotjelző Vezérlő bemenetek Állapotjelző Vezérlő bemenetek GD átszólagos teljesítmény: Tápfeszültség jelzése: Bemenetek Vezérlő feszültség: A vezérlő bemenet teljesítménye: Vezérlõkapcsok: Vezérlő impulzus hossza: Jelátvitel / funkció: Frekvencia: Jelátvitel módja: Minimális távolság (adó-vevő): Antenna kimenet: Bekötővezeték keresztmetszet (mm ): A-E KÜSŐ ATEA V AC / Hz 1-4 V AC/DC / Hz VA - 0. W 0.5 W +10 % / -5 % zöld ED AC 1-30 V / DC 1-30 V AC 0.05 VA / DC 0.1 W S - S min. 5ms / max. végtelen piros ED egyirányú címzett üzenet max. 160 m 0 mm SMA csatlakozó* -15 max C DI sín E IP0 előlap felől III. max. 1x.5, max. x1.5 / érvéggel max.1x.5 90 x 17.6 x 64 mm 6 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) * Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m. Vezeték nélküli kontaktus/rf parancs átalakító feszültségjelek kapcsolásának vezeték nélküli továbbítására (pl. kedvezményes tarifa). A hálózati tápellátásnak köszönhetően gyakori információátvitelre is alkalmas, felhasználható készülékek, berendezések vezérlésére. 1-modul széles kivitel, kapcsolószekrénybe építhető. Az S bemenetekre kapcsolt feszültség hatására bekapcsolási parancsot küld a párosított vevőegységnek, melyet 10 perces időközönként megismétel, ha a bemenet még aktív. A feszültség lekapcsolásakor azonnal kikapcsolási parancsot küld. Az előlapi TESZT gombbal a kapcsolóegység hozzárendelése végezhető el. ehetőség van jelenetek kialakítására, amikor egy aktiválásra (kontaktusra) az ies RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. A csomag tartalmaz egy belső A-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel érdekében. Hatótávolsága 160m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlővagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. A1 S Un A S AC / DC 1-30V Tápfeszültség csatlakozók Tápfeszültség jelzése Állapotjelző Antenna csatlakozó Teszt gomb Vezérlő bemenetek RFIM-0B RFIM-40B kapcsoló nyomógomb I I I11 I1 I4 I3 I I1 GD GD

10 AUTO AUTO AUTO 18 RF Touch Érintőképernyős RF központi egység RF Touch Érintőképernyős RF központi egység 19 Az RF Touch egy érintőképernyős vezeték nélküli központ, mely a fűtés szabályozására, elektromos készülékek és berendezések kapcsolására, fényerőszabályzásra, redőnyök vezérlésére, stb. használható. Az eszköz kommunikál az egységekkel, ad és vesz RF jeleket, valamint a beállított programok szerint automatikusan vezérel és szabályoz. redőnyvezérlés A kétirányú kommunikációnak köszönhetően megjeleníti az egységek aktuális állapotát. RF Pilot RFSA-6B RFJA-1B A heti/napi program alapján automatikusan vezérel. Az érintőképernyős színes kijelző mérete 3.5. Kombináható 40 darab IES RF Control egységgel + 30 darab érzékelővel (ennek köszönhetően a rendszer fokozatosan, utólag is bővíthető). Az adó és vevő egységek kommunikációja RF Touch- B RF Touch-W Az érintőképernyős központi vezérlők közvetlenül csatlakoztatható tápfeszültség tartománya V AC között lehet (az RF Touch-W 1 V DC feszültséggel is táplálható - adapter a csomag része) :00 RFTC-10/G fűtés Kijelző Típus: Felbontás: Képoldalarány: Kijelző méretei: Háttérvilágítás: Touch panel: Képátló: : RF Touch-B RF Touch-W színes TFT CD 30 x 40 képpont / szín 3:4 5.5 x 70 mm aktív (fehér ED) 4 vezetékes rezisztív 3.5 érintéssel Hatótávolsága 100 m (nyílt terepen), amennyiben az egységek és az RF Touch közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Az RF Touch választható színei, kivitele: - Keretek: alap műanyag (fehér, fekete, piros) vagy a OGUS 90 exkluzív kivitelek - üveg, fém (alumínium, nikkel, titán). - Köztes keretek: alap fehér és fémhatású sötétszürke - alumínium, gyöngyház, jég és szürke. - Hátlap: fehér, elefántcsont, világosszürke és sötétszürke. 011-ben az RF Touch vezeték nélküli egység elnyerte a ARAY AMPER díjat. ÉRZÉKEŐK Az érzékelő mozgást érzékel és bekapcsolja a szirénát RFSA-61B max. 00 m Érzékeli a helyiség hőmérsékletét és az adatot továbbítja az RF Touch-nak max. 400 m RFDAC-71B RFSA-61B RFSC-61 Energiaellátás Tápfeszültség/névleges áram: Fogyasztás: Tápfeszültség csatlakozók: hátsó bekötés V AC V AC oldalsó bekötés 1 V DC* max. 5W A1 A RFRP-0 Az RF jel felerősítésére szolgál max. 00 m RFDSC-71 Csatlakozás Hatótávolság: 100 m RF Touch-W csatlakozói: Frekvencia: 1m Utasítás a feladat végrehajtására Visszajelzés az utasítás végrehajtásáról Csatlakozás RF Touch-W csatlakozói: csavar nélküli Push-in sorkapocs vagy Bekötővezeték keresztmetszete: sorkapocs Ø.1 mm Jack dugalj max..5 mm /1.5 mm érvéggel FŰTÉS KAPCSOÁS Működési feltételek Tárolási hőmérséklet: C C IP 0 III. Színkombinációk kiválasztására használható az EKO EP e-shop. Main menu Main menu fűtés szabályozás (kazánok, termofejek stb V...) fűtésszabályzás az egész házban, vagy helyiségenként külső hőmérséklet mérése (vezeték nélküli szenzor) - pl. a teraszon... testre szabott, beállítható fűtési módok heti időzítéssel szabadság mód- amíg Ön szabadságát tölti, speciális fűtési mód szerinti program alapján működik a fűtés a digitális termosztáttal szabályozhatja az adott helyiség hőmérsékletét világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján fogyasztók valós idejű kapcsolása akkor is, ha nem tartózkodik odahaza (pl. jelenlét szimuláció) több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) Temperature regulation Temperature regulation Telepítés: ** szerelvénydobozba igény szerinti helyre 94 x 94 x 36 mm 94 x 94 x 4 mm 17 g 175 g E Switching Dimming Blinds Detectors Quick control Blinds Quick control FÉYERŐSZABÁYZÁS REDŐYÖK * Az adapter az RF Touch-W egység tartozéka. ** A tömeg műanyag kerettel értendő. fekete / fehér króm / szürke fényerőszabályzás (izzók, halogénizzók, elektromos vagy transzformátoros előtéttel szerelt halogén fényforrások, fénycsövek 1-10 V-os elektronikus fényerőszabályzó előtéttel, szabályozható 30 V-os ED-ek és kompakt fénycsövek) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) apkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban redőnyök, zsaluziák, árnyékolók, garázskapu stb. vezérlése redőnyök csoportos vagy önálló vezérlése a redőny tényleges le/fel húzási idejének beállítása 30 V és 4 V DC tápfeszültségű kapcsolóegységek (ablakközti redőnyök, stb.) hall light room lamp 1 window kitchen Temperature regulation room lamp 1 kitchen heating 0% Switch on Switch off Switch on Switch off 0-10V Dimming 100% OK Up Setting Down bedroom heating O/OFF ÉRZÉKEŐK GYORS VEZÉRÉS ext functions ext functions room heating Circus az RF Touch kommunikál az érzékelőkkel- ablak- ajtó nyitás, mozgás... kapcsolóegységekkel való párosítási lehetőség teljes áttekintés otthona felett több egység egyetlen utasítással történő vezérlését teszi lehetővé különböző jelenetek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít fehér / gyöngyház üveg / szürke piros / alumínium alumínium / sötétszürke titánium / jég

11 0 ea-rf-003, ea-rf-wi-003 Intelligens RF Box Vezérlő applikációk 1 Az Intelligens RF Box segítségével okostelefonnal, tablettel vagy SMART TV képernyőjén keresztül vezérelhetők az elektromos készülékek. Okostelefon ea-rf-003 ea-rf-wi-003 ea-rf-003 ea-rf-wi-003 IES RF Control felület Kommunikációs protokoll: RF Touch Compatible Vivőfrekvencia: Jelátvitel módja: kétirányú címzett üzenet Antenna kimenet: SMA csatlakozó* Antenna: 1dB (a csomag része) RF kommunikáció jelzése: 1 x piros állapot ED 1 x zöld állapot ED max. 100 m Ethernet felület ETH kommunikáció állapotjelzés: zöld ED ETH kommunikáció jelzése: sárga ED Kommunikációs interfész: 100 Mbps (RJ45) Alapértelmezett IP cím: Wi-Fi interfész Szabvány: Wi-Fi biztonság: Wi-Fi frekvenciatartomány: Wi-Fi antenna: Wi-Fi kommunikáció jelzése: Hatótávolság: x x x x x x IEEE b/g/n /.4 GHz WEP, WPA-PSK, WPA-PSK R-SMA 1 db (a csomag része) 1 x piros Wi-Fi állapot ED max. 00 m Tápfeszültség/áram: 10-7 V DC / 00 ma SEV 10-7 V DC / 300 ma SEV Power: Ø.1 mm-es jack adapter csatlakozó (tartozék) vagy csatlakozó USB-B Tápfeszültség jelzése: zöld ED POWER RESET nyomógomb: alapértelmezett értékek beállítása Tápforrás: 30 VAC / 1 V DC tartozék adapter Működési feltételek C Tárolási hőmérséklet: C IP0 90 x 5 x 65 mm 136 g 145 g * Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m. A-E KÜSŐ ATEA Az Intelligens RF Box akár 40 db IES RF Control egységet is vezérelhet és automatikus vezérlésre is programozható (a rendszer fokozatosan bővíthető). A kétirányú kommunikációnak köszönhetően megjeleníti (mobilon, tableten, webes felületen) az egyes egységek aktuális állapotát. Az ea-rf-003 Intelligens RF Box vezetékkel csatlakozik az otthoni A hálózathoz (router), és kommunikál az okostelefonnal. Az ea-rf-wi-003 Intelligens RF Box saját Wi-Fi hálózattal rendelkezik. Az okostelefont közvetlenül ehhez a saját Wi-Fi hálózathoz csatlakoztatva kommunikálhat az RF eszközökkel. Központként történő használata biztosítja a funkciók egy helyről történő vezérlését. Az ihc-mairf / ihc-miirf alkalmazással elérhető fuknciók: - melegvizes vagy elektromos padlófűtés szabályzása. - hőmérséklet mérés vezeték nélküli érzékelőkkel. - készülékek kapcsolása (garázskapu, redőny, ventilátorok, öntözők, aljzatok, stb). - fényerőszabályzás (ED, energiatakarékos és halogén lámpák, klasszikus izzók). - kapcsolások időzítése (pl. világítás késleltetett kikapcsolása). - videokamerák integrálása. - világítási képek, jelenetek (egy gombnyomásra több parancs végrehajtása). Ha nem rendelkezik fix IP-címmel, az Intelligens RF Box a DHCP szervertől automatikusan megkapott címet használja. Az Intelligens RF Box 10-7V DC tápellátását hálózati adapter (tartalmazza a csomag) vagy a PoE (router) 4V DC biztosítja. Jerősítéshez két ea-rf egység csatlakoztatható egymáshoz A-kábellel. Ezek az egységek nem működtethetők függetlenül. A beállítások elvégezhetőek a webes felületen keresztül vagy közvetlenül az ihc- MAIRF (Android) / ihc-miirf (iphone) alkalmazás segítségével. A csomag tartalmaz egy belső A-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel érdekében. Hatótávolsága 100 m (nyílt terepen), amennyiben az egységek és az Intelligens RF Box közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. ea-rf-wi-003 Előlap Tápfeszültség csatlakozó 10-7V/ 00mA SEV USB B aljzat Hátlap Antenna csatlakozó Zöld ED RF STATUS DC 10-7V max. 300mA Sárga USB állapot ED Ethernet ED-ek a kommunikáció jelzésére Ethernet csatlakozó (RJ 45) RESET nyomógomb POWER - zöld tápjelző ED Wi-Fi SMA csatlakozó Piros ED Wi-Fi STATUS Меню 3 C temperature TV light C right blinds living room left blinds audio / video light balcony RGB light CHE IVIG ROOM BEDRO ihc-mairf Smart TV Samsung GEAR S / S3 okosóra RFSA-66M Меню 3 C actual temperature temperature heating 1 ihc-miirf Rooms 1 C Vezérlő alkalmazások okostelefonokra: Android operációs rendszerhez - ihc- MAIRF és iphone rendszerhez - IHC-MIIRF. Az ihc-mairf és ihc-miirf alkalmazás lehetővé teszi otthona okostelefonról történő egyszerű, könnyű vezérlését. A felhasználóbarát és intuitív alkalmazások egy helyről történő központi vezérlést biztosítanak. Az ihc-mairf / ihc-miirf alkalmazással egy Intelligens RF Box-on keresztül, - mely a helyi hálózathoz csatlakozik - okostelefonról vezérelhetők az RF egységek. Az Intelligens RF Box akár 40 db ies RF Control egységet is vezérelhet (a rendszer így folyamatosan bővíthető). Ha nincs fix IP-cím beállítva, az alkalmazás támogatja a DHCP szervertől automatikusan megkapott cím használatát. Az ihc-mairf / ihc-miirf funkciói: - melegvizes vagy elektromos padlófűtés szabályzása (heti program). - hőmérséklet mérés (pl. vezeték nélküli érzékelők). - készülékek kapcsolása (garázskapu, redőny, ventilátorok, öntözők, aljzatok, stb). - fényerőszabályzás (ED, energiatakarékos és halogén lámpák vagy klasszikus izzók). - kapcsolások időzítése (pl. világítás késleltetett kikapcsolása). - videokamerák integrálása. - világítási képek, jelenetek (egy gombnyomásra több parancs végrehajtása). - távirányítás (pl. fűtés bekapcsolása, mielőtt hazatér a sielésből). Az IHC-MAIRF alkalmazás az okostelefon Android.3-as verziójától használható. Az Intelligens RF Box (EA-RF...) lehetővé teszi különböző eszközök távvezérlését SMART TV képernyőjén keresztül. A vezérlés a TV távirányítójával történik. Kompatibilis minden SMART TV-vel, amely rendelkezik beépített böngészővel. A webböngésző címsorába beírva az Intelligens RF Box IP-címét, elérhető az eszköz. A kapcsolóegységek állapotát zöld szín jelzi az ikonban. Funkcionalitás: - BE / KI kapcsolás, automatikus időzítés, - Dimmelés O / OFF, egyenletes start / stop, színek változtatása - Jelenetek - Fűtési hőmérsékletek jelzése (a változtatások követhetők az okostelefonon is) - Kamera (akár élőkép is, ha támogatja a SMART TV böngészője). Szabadon használható vezérlés, licenc díj nélkül. Alkalmazás készülékek vezérlésére Samsung Gear S / S3 okosórán keresztül. Az intelligens órák az ea-rf Intelligens RF Box segítségével használhatók készülékek vezérlésére. Funkcionalitás: - Készülékek, konnektorok kapcsolása, - Automatikus időzítés, - Fényerő-szabályzás, színek változtatása, - Garázskapuk, redőnyök mozgatása, - Jelenetek, csoportos parancsok, Intuitív és könnyű vezérlés többféle kombinációban a Samsung Gear S / S3 kijelzőjének érintésével és a tárcsák mozgatásával. A beállítás történhet az ies Home Control IHC-MAIRF alkalmazással vagy közvetlenül az ea-rf Intelligens RF Box webes felületén keresztül. A vezérléshez nem szükséges magánál tartani az okostelefont, az óra funkciói attól függetlenül működnek. ihc-wtrf

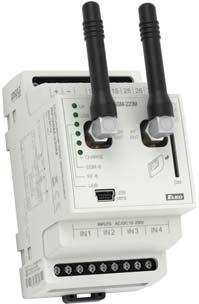

12 RFGSM-0M Multifunkciós GSM kommunikátor RFGSM-0M Multifunkciós GSM kommunikátor 3 Tápellátás Maximális fogyasztás: Stand-by fogyasztás: Fogyasztás kommunikáció alatt: A GSM modul frekvencia sávjai: Adó kimeneti teljesítménye: I1, I, I3, I4 bemenetek Vezérlő feszültség: A vezérlő bemenet teljesítménye: Vezérlő impulzus hossza: RF üzenet: ek Érintkezők száma: évleges áram: Kapcsolható teljesítmény: Min. DC kapcsolási képesség: Mechanikai élettartam(ac1): Elektromos élettartam: RF üzenet: PC operációs rendszer: RF modul hatótávolsága: Antenna kimenet: Bekötővezeték keresztmetszet (mm ): RFGSM-0M A-E KÜSŐ ATEA V DC; szünetmentes i-ion akkumulátor/ max.10 m vezeték készenlét 1 W / töltés és kommunikáció alatt max. 18 W 90 ma / 1 V DC max. 1,5 A / 1 V DC 850/900/1800/1900 MHz W / GSM 900, 1 W/ GSM 1800 AC 1-30 V vagy DC 1-30 V (optocsatolós leválasztás) AC 0.05 VA/ DC 0.1 W min. 50ms / max. végtelen egyirányú/kétirányú címzett üzenet x váltó (AgSnO ) 8 A / AC1 500 VA, 40 W 500 mw 1x10 7 1x10 5 kétirányú címzett üzenet MS Windows XP és nagyobb max. 150 m SMA csatlakozó* - 15 max C DI sín E IP 0 az előlap felől II. max. 1x.5; max.x 1.5/ érvéggel max. 1x.5 90 x 5 x 65 mm 198 g E A multifunkciós GSM kommunikátor fűtés kapcsolására (nem szabályoz!), világítás, kapu, garázskapu, stb. távvezérlésére használható. A GSM kommunikátor több lehetőséget kínál: a) telefonnal történő vezérlésnél egy SMS küldésével vagy csengetéssel átvált egy belső relét. b) figyeli az 1-4 vezetékes bemenetek állapotváltozásait (érzékelők, kapcsolók), melyekre válaszreakciókat lehet beállítani. c) lekérdezhetőek a hozzárendelt ies RF Control egységek állapotai (O / OFF, hőmérséklet). d) a telefonon küldött SMS vagy csengetés hatására továbbítja az RF parancsot a hatókörén belül található, hozzárendelt kapcsolóegység felé, ami bekapcsol egy készüléket (pl. saját szabályzással működő fűtést). e) biztonsági funkció (RIASZTÓ kapcsolása), kombinálva a vezeték nélküli érzékelőkkel, ahol az élesítés/hatástalanítás csengetéssel vagy távirányítóval történik. 3-modulos kivitel, kapcsolószekrénybe telepíthető, a kapcsolt terhelés x 8 A ( x 000 W) lehet. Beállításokat a Connect 1 szoftverrel lehet elvégezni a mini USB csatlakozón keresztül. A i-ion akkumulátor 30 perces működéshez képes háttértápot biztosítani. A GSM kommunikátor hálózati adapterről működik 11-30V DC tápfeszültséggel. A csomag belső A-I típusú antennákat tartalmaz, melyeket fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel érdekében. Hatótávolsága 150 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). A csomag tartalma: x A-I belső antenna, mini USB csatlakozó, Connect 1 szoftver, adapter: 1 V / 6 W. Tápfeszültség V DC / 500 ma Tápfeszültség jelzése USB kapcsolat USB jelzés RF GSM Töltésjelzés Mini USB csatlakozó Bemenet 1 Bemenet i reléérintkezők 1 A GSM kommunikátor segítségével egy pillanat alatt megnézhetjük, i reléérintkezők A) milyen a hőmérséklet otthon. Csak küldjön egy SMS-t vagy csengesse C) + - GSM antenna RF antenna SIM -kártya foglalat Bemenet 4 Bemenet 3 B) SMS-el vagy csengetéssel Parancsok kiadása Információ átadása és funkció végrehajtása 30V AC Tápfeszültség 10-30V DC SMS vagy csengetés küldése a telefonra + - Tápfeszültség érzékelése 30 V AC Fogyasztók vezérlése Készülékek be- és kikapcsolásának érzékelése meg az eszközt, ami válaszként SMS-ben elküldi önnek az aktuális hőmérsékletet. Az információ birtokában be- vagy kikapcsolhatja a fűtést. SMS küldésével vagy csengetéssel aktiválja a GSM kommunikátort, mely elküldi az RF parancsokat a termoszelep vezérlőegysége felé, hogy kapcsolja be a fűtést (az egység és a fűtés közötti kapcsolat vezetékes). RF érzékelők jelének fogadása V DC RFSD-100 RFMD-100 RFWD-100 RFTI-10B Vezetékes detektorok/érzékelők csatlakoztatása A GSM kommunikátorral közvetlenül készülék kapcsolható. A kapcsoló funkció mellett érzékelők jeleit is képes továbbítani. A négy bemenetre csatlakoztatott érzékelők felől érkező információkat SMS-ben küldi a megadott telefonszámra. * Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m.

13 4 RFRP-0 Jelismétlő egység RFSA-11B, RFSA-61B Vezeték nélküli kapcsolóegység 5 Rádiófrekvenciás jelismétlő, jeltovábbító. A jelismétlővel akár 00 méterrel (nyílt terepen) is növelhető a hatótávolság a vezérlők és az egységek között. A készülék max. 0 egység jelének továbbítására használható. A dugaszolható kivitelnek köszönhetően egyszerűen telepíthető közvetlenül a hálózati aljzatba történő behelyezéssel, miközben az aljzat funkciója változatlanul megmarad. A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés max.16 A (4 000 W). Jelzések: - Zöld ED - tápfeszültség. - Piros ED - aktív állapot (rádiófrekvenciás jelek küldése és fogadása). A programozás nyomógombbal. RFSA-11B: egyfunkciós kivitel - be- és kikapcsolás. RFSA-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp- 60p között állíthatók. Kommunikáció kétirányú ies RF Control protokollal. Egy egység akár 5 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. átszólagos teljesítmény: Frekvencia: Minimális távolság (adó-vevő): Programozás: Tárolási hőmérséklet: Telepítés: RFRP-0/30V RFRP-0/10V V / Hz 10 V AC / 60 Hz 6 VA 0.7 W max. 00 m 0 mm nyomógombbal, zöld ED / piros ED -0 max. +55 C -30 max. +70 C konnektorba dugható IP0 eszköz 60 x 10 x 80 mm 5 g E ED. 5 féle aljzat és dugó típussal készül: French Schuko British CZ, SK, P, FR HU, DE, RU, AT, RO GB Australian AUS US USA RFSA-11B átszólagos teljesítmény: Érintkezők száma: évleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): RF adóparancs frekvenciája: Kézi vezérlés: RFSA-11B/30V RFSA-61B/30V RFSA-61B RFSA-11B/10V RFSA-61B/10V RFSA-11B/4V RFSA-61B/4V 30 V AC / 10 V AC / 1-4 V AC/DC Hz 60Hz 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1x záró (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw 3x x 10 5 PROG nyomógombbal (O/OFF) Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Programozó gomb (kézi vezérlés BE / KI) Programozási állapotjelző ulla vezető Fázis vezető i relé érintkezői max. 00 m Max. 0 egység vezérléséhez Funkciók -15 max C További információ az 64. oldalon. max. 00 m bekötővezetékeken szabadon IP30 RF Touch III. RFSA-11B/30V, RFSA-61B/30V RFSA-11B/10V, RFSA-61B/10V RFSA-61B/4V Csatlakozás (CY vez., keresztm.): x 0.75 mm, x.5 mm RF Pilot max. 00 m Vezetékek hossza: 90 mm 49 x 49 x 1 mm 46 g 1-4 AC/DC max. 00 m max. 00 m E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) ea-rf-003 ea-rf-wi-003 max. 00 m RF Key max. 00 m RFWB-0/G RFWB-40/G... akár 0 egységgel párosítható HATÓTÁVOSÁG max. 400 m

14 6 RFSA-6B Vezeték nélküli kapcsolóegység ( kimenet, süllyesztett) RFSAI-61B Vezeték nélküli kapcsolóegység 7 A kapcsolóegység két kimeneti csatornával rendelkezik, melyek felhasználhatók készülékek, aljzatok, világítások, csillár, stb. kapcsolására. Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés max. x 8 A ( x 000 W). Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 1/1 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 100 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFSA-6B/30V RFSA-6B/10V RFSA-6B/4V RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. RFSAI-61B/30V RFSAI-61B/10V RFSAI-61B/4V Kommunikáció kétirányú ies RF Control protokollal (RFIO ). 30 V AC / 10 V AC / 1-4 V AC/DC 30 V AC / 10 V AC / 1-4 V AC/DC Hz 60Hz 50-60Hz Hz 60 Hz Hz átszólagos teljesítmény: 7 VA / cos φ = VA / cos φ = átszólagos teljesítmény: 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W 0.7 W 0.7 W 0.7 W +10 %; -15 % +10 %; -15 % Érintkezők száma: x záró (AgSnO ) Érintkezők száma: 1x záró (AgSnO ) évleges áram: 8 A / AC1 évleges áram: 16 A / AC1 Kapcsolható teljesítmény: 000 VA / AC1 Kapcsolható teljesítmény: 4000 VA / AC1, 384 W / DC Csúcsáram: 10 A / < 3 s Programozási állapotjelző Csúcsáram: 30 A / <3 s Kapcsolható feszültség: 50 V AC1 Programozási állapotjelző Kapcsolható feszültség: 50 V AC1 / 4 V DC Min. DC kapcsolási képesség: 500 mw Min. DC kapcsolási képesség: 500 mw Mechanikai élettartam: 1x10 7 Mechanikai élettartam: 3x10 7 Elektromos élettartam (AC1): 1x10 5 Elektromos élettartam (AC1): 0.7x10 5 Programozó gomb (kézi vezérlés BE / KI) RF adóparancs frekvenciája: Fázis vezető RF adóparancs frekvenciája: Kézi vezérlés: PROG nyomógombbal (O/OFF) Kézi vezérlés: PROG nyomógombbal (O/OFF) ulla vezető Külső nyomógomb: max. 1 m vezetékkel* max. 100 m i reléérintkezők max. 00 m C Funkciók yitott kapcsok feszültsége: 3 V bekötővezetékeken szabadon További információ az 64. oldalon. Bemeneti ellenállás zárt IP 30 nyomógombnál: <1 kω III. Bemeneti ellenállás nyitott nyomógombnál: >10 kω RFSA-6B/30V RFSA-6B/4V Csatlakozás (CY vez., keresztm.): 1x.5 mm, 3x 0.75 mm 1x.5, 4x0.75mm RFSA-6B/10V Bemenet galv. leválasztása: nem Vezetékek hossza: 90 mm -15 max C 49 x 49 x 1 mm 46 g 1-4 AC/DC bekötővezetékeken szabadon E 60669, E 300 0, E IP30 irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) III. Csatlakozás (CY vez., keresztm.): x 0.75 mm, x.5 mm Vezetékek hossza: 90 mm 49 x 49 x 1 mm 46 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. ehetőség van külső vezérlő nyomógomb bekötésére is. Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés max. 16 A (4 000 W). Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. A külső nyomógomb a vezeték nélküli nyomógombokkal megegyezően programozható. A bemenet nincs galvanikusan leválasztva. Egy egység akár 5 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Programozó gomb (kézi O/OFF) Hálózati nulla Funkciók További információ az 64. oldalon. Csatlakozók RFSAI-61B/30V RFSAI-61B/10V RFSAI-61B/4V 1-4 AC/DC Külső nyomógomb csatlakozója Állapotjelző Hálózati fázis i relé érintkezők * A nyomógombos vezérlőbemenet potenciálja kapcsolatban van a hálózati tápfeszültséggel.

15 8 RFSA-61M, RFSA-66M Vezeték nélküli kapcsolóegység RFSC-61 Kapcsolható dugalj 9 RFSA-61M átszólagos teljesítmény: Érintkezők száma: évleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. Kapcsolható teljesítmény DC: Mechanikai élettartam: Elektromos élettartam (AC1): RF adóparancs frekvenciája: Kézi vezérlés: Antenna kimenet: Vezeték keresztmetszete (mm ) : RFSA-61M/ 30 V RFSA-66M RFSA-61M/ 4 V RFSA-66M/ 30 V * Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m. A-E KÜSŐ ATEA be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. 4 V RFSC-61/30V RFSC-61/10V RFSA-66M/ VAC/ 1-4 VAC/DC VAC/ 1-4 VAC/DC 50-60Hz SEV 50-60Hz SEV.7 VA / min. VA / cos φ = max. 5VA - min. 0.5W / 1.6 W 0.8 W max..5w max. 1.8 W +10% / -5 % 3x váltó (AgSnO ); 1x váltó (AgSnO ) 3x záró (AgSnO ) 16 A / AC1 8 A / AC VA / AC1, 384 W / DC 000 VA / AC1 30 A / <3 s 10 A / <3 s 50 V AC1 / 4 V DC 50 V AC1 500 mw 500 mw 3x10 7 1x x10 5 1x10 5 PROG nyomógombbal (O/OFF) max. 00 m SMA csatlakozó* -15 C C DI sín E IP 0 az előlap felől III. max. 1x.5, max. x 1.5 / érvéggel max. 1x.5 90 x 17.6 x 64 mm 90 x 5 x 65 mm 74 g 64 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) RFSA-61M: a kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. - egy modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés max. 16 A (4 000 W). - egy egység akár 5 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). RFSA-66M: a kapcsolóegység hat kimeneti csatornával rendelkezik, mely hat készülék, aljzat és lámpa, stb. kapcsolására is felhasználható. - 3-modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés 6 x 8 A (6 x 000 W). - létrehozható olyan jelenet is, ahol a vezérlő egyetlen gombnyomására mind a 6 kimenet be- vagy kikapcsol. - minden kimenet akár 5 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. Az integrált kapcsolók (relék) kontaktusaival egy vezérlő parancsára készülékeket lehet be- vagy kikapcsolni. Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett Minden kimenethez programozható bármelyik funkció. A készülék programozó gombjai a kimenetek kézi működtetésére is használhatók. A csomag tartalmaz egy belső A-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel érdekében. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Tápfeszültség jelzése Antenna csatlakozó Programozó gomb (kézi vezérlés) Funkciók További információ az 64. oldalon. RFSA-61M/30V RFSA-61M/4V Un RFSA-66M/30V RFSA-66M/4V 1-4 AC/DC Tápfeszültség csatlakozók Állapotjező i relé érintkezői átszólagos teljesítmény: Érintkezők száma: évleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): RF adóparancs frekvenciája: Kézi vezérlés: V / Hz 10 V AC / 60 Hz 6 VA 0.7 W +10 %; -15 % 1x záró (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw 3x x10 5 PROG nyomógombbal (O/OFF) max. 00 m -15 max C konnektorba dugható IP30 III. 60 x 10 x 80 mm 195 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható ventilátor, lámpa, elektromos fűtőtest, valamint olyan készülék kapcsolására, mely dugvillás vezetékkel csatlakozik a hálózathoz. Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A dugaszolható kivitelnek köszönhetően a telepítés nagyon egyszerű, közvetlenül egy meglévő aljzatba kell dugaszolni. Kapcsolt terhelés max.16 A (4 000 W). Multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Beállítható memóriafunkció áramszünet esetére. Hatótávolsága 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). 5 féle aljzat és dugvilla típussal készül: French Schuko British CZ, SK, P, FR HU, DE, RU, AT, RO GB Funkciók Australian AUS US USA Állapotjelzések Tápfeszültség jelzése Prog nyomógomb A1 A A1 A A1 A További információ az 64. oldalon

16 RFUS-61 Kültéri kapcsolóegység RFJA-1B, RFJA-3B Redőnyvezérlő egység 31 átszólagos teljesítmény: Érintkezők száma: évleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): RF adóparancs frekvenciája: Kézi vezérlés: Bekötővezeték keresztmetszet (mm ): Javasolt vezeték: RFUS-61/30V RFUS-61/10V RFUS-61/4V 30 V AC / 10 V AC / 1-4 V AC/DC Hz 60 Hz Hz 5 VA / cos φ = VA / cos φ = W 0.6 W 0.6 W +10 %; -15 % 1 x váltó (AgSnO ) 1 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw 3x x10 5 PROG nyomógombbal (O/OFF) max. 00 m -15 max C csavarozás IP65 III. max. 1x.5, max. x 1.5/ érvéggel max. 1x.5 CYKY 3x1.5 (CYKY 4x1.5) 136 x 6 x 34 mm 146 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások kapcsolására. Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. Az IP65 védettségnek köszönhetően külső falra szerelhető, vagy szélsőségesebb környezetben is használható, mint pl. pince, fürdőszoba, garázs. Kapcsolt terhelés max.16 A (4 000 W). Multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 5 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülékben található programozó gomb a kimenet kézi működtetésére is használható. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 00 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Működési állapot és programozás jelzése Programozó gomb (kézi vezérlés) Hálózati nulla Hálózati fázis Csavarhely a rögzítéshez Ø 4.3mm Funkciók RFUS-61/10 V RFUS-61/30 V PROG További információ az 64. oldalon. 3- vezetékes STATUS AC/DC RFUS-61/4 V 4- vezetékes Antenna Csavarhely a rögzítéshez Ø 4.3mm i relé érintkezők M16x1.5 tömszelence max. 10 mm-es vezetékhez galvanikusan leválasztott érintkező RFJA-1B/30V RFJA-1B/30V RFJA-3B/30V RFJA-1B/10V RFJA-3B/10V RFJA-1B/4V RFJA-3B/4V átszólagos teljesítmény: 7 VA / cos φ = VA / cos φ = 0.1 x 0.7 W 0.7 W x Üresjárati teljesítmény: Teljesítmény terheléssel: x x 0.5 W 0 W +10 %; -15 % Bemenetek Bemenetek: x záró vagy nyitó a GD-hez képest * Érintkezők száma: évleges áram: Tartós áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Kapcsolható kimeneti feszültség: Mechanikai élettartam: Elektromos élettartam (AC1): x záró (AgSnO ) 8 A / AC1 x 000 VA / AC1 10 A / <3 s 50 V AC1 x 1x10 7 1x10 5 x x 0.8 A x 1.5 A / <3 s x 5-4 V DC** x x RF adóparancs frekvenciája: Kézi vezérlés: PROG (STOP,, STOP, ) Csatlakozás: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: 30 V AC / 10 V AC / Hz 60 Hz max. 100 m 5-4 V DC -15 max C bekötővezetékeken szabadon IP30 III mm * 4 x 0.75 mm 90 mm 49 x 49 x 1 mm 49 x 49 x 13 mm 46 g g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) A redőnykapcsoló egység két kimeneti csatornával két irányban vezérel garázsajtót, kaput, redőnyöket, napellenzőket, stb.. Kombinálható az ies RF Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a motoros hajtás burkolata alá. RFJA-1B /30V (10V): csatlakoztatható kapcsolt terhelés x 8 A (x 000 W). RFJA-1B /4VDC: kontaktusmentes csendes kapcsolás. RFJA-3B /30V (10V): csatlakoztatható kapcsolt terhelés x 8 A (x 000 W), hagyományos (meglévő) nyomógombok csatlakoztatásának lehetőségével. RFJA-3B /4VDC: kontaktusmentes csendes kapcsolás hagyományos (meglévő) nyomógombok csatlakoztatásának lehetőségével. A vezérlő rövid gombnyomásával finombeállítás, lamellák döntése végezhető el, míg a hosszú gombnyomásra a felső vagy alsó végállásig működik a redőny (megállítható rövid gombnyomással). Egy egység akár 5 csatornáról is vezérelhető (1 csatorna = egy hozzárendelt vezérlő) A készülék programozó gombja a kimenet kézi működtetésére is használható. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolság 100 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Programozó gomb (kézi vezérléssel) ulla vezető Fázis vezető Működtetés 1. Rövid gombnyomásra ( <s ) a redőnyök fel ( ) vagy le ( ) mozdulnak.. Hosszú gombnyomásra ( >s ) a redőnyök végállás pozícióig mozognak fel ( ) vagy le ( ). RFJA-1B/30V, RFJA-1B/10V (sorkapocs nélküli) RFJA-3B/30V, RFJA-3B/10V (a fel- és le iránygombok csatlakoztatására szolgáló sorkapcsokkal) PE M RFJA-1B/4VDC (sorkapocs nélküli) RFJA-3B/4VDC (a fel- és le iránygombok csatlakoztatására szolgáló sorkapcsokkal) V DC M Állapotjelző - ED i reléérintkezők 4- vezetékes * Csak az RFJA-3B esetén. ** Megegyezik a tápfeszültséggel galvanikusan leválasztott érintkező

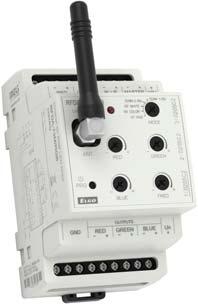

17 3 RFDA-73M/RGB ED szalag fényerőszabályzó (RGB) RFDA-73M/RGB ED szalag fényerőszabályzó (RGB) 33 RFDA-73M/RGB Tápfeszültség csatlakozók: Un+, GD 1-4 V DC, stabilizált Max.s fogyasztás terhelés nélkül: 0.8 W Dimmelhető terhelések: ED szalag 1 V, 4 V közös anód; RGB ED szalag 1 V, 4 V közös anód Csatornák száma: 3 évleges áram: 3x5 A Csúcsáram: 3x10 A Kapcsolt feszültség: Un RF adóparancs frekvenciája: Külső jel: 0-10 V, 1-10 V max. 160 m Bemeneti terhelés (+10V): 10 ma Antenna kimenet: SMA csatlakozó* -0 max C Tárolási hőmérséklet: -30 max C DI sín E IP 0 az előlap felől Vezeték keresztmetszet max. 1x.5, max. x 1.5/ (mm ): érvéggel max. 1x.5 90 x 5 x 65 mm 130 g E ; E * Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m. A-E KÜSŐ ATEA A ED szalag dimmer felhasználható 3 egymástól független egyszínű ED szalag vagy egy RGB ED szalag szabályzására. A kiterjesztett szabályzási módnak köszönhetően használható: a) ies RF Control Detektorokkal, Vezérlőkkel és Rendszeregységekkel b) 0 (1) -10 V analóg jellel. c) az ies BUS System DAC típusú digitál-analóg átalakítójával. A készülék három modul széles, kapcsolószekrénybe telepíthető, a megengedett legnagyobb dimmelhető terhelés 3 x 5 A, mellyel pl. meghajtható: a) 7. W-os egyszínű ED szalag (EKO ighting) - 3 x 8 m. b) 14.4 W-os RGB ED szalag (EKO ighting) - 10 m. 6 világítási funkció - köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A fényerő-szabályozó vezérelhető akár 3 csatornáról (1 csatorna 1 gomb a vezérlőn). A készülék tápfeszültség tartománya 1-4 V DC, melyet zöld ED jelez. A csomag tartalmaz egy belső A-I típusú antennát, melyet fém kapcsolószekrénybe történő telepítés esetén egy külső, A-E típusú antennára kell cserélni a jobb kommunkáció érdekében. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolság 160 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ) / 1-10V-os bemenetek a színszabályozáshoz Sárga ED Zöld táp ED RF antenna Programozó nyomógomb Táp GD Funkciók További információ az 65. oldalon / 1-10V-os bemenet mester fényerő-szabályzáshoz +10 V kiegészítő kimeneti feszültség MODE forgókapcsoló - üzemmód választás Szín és fényerő előbeállító RF-hez PWM kimenet frekvenciája Táp Un+ ek a terhelések csatlakoztatásához i módok RF RGB A MODE kapcsoló beállítása: RF WHITE A MODE kapcsoló beállítása: i lehetőségek R - piros G - zöld 1 3 RF RGB üzemmódban az RGB ED szalagok szabályozhatók. Az RF RGB üzemmódban a színek automatikusan hozzárendelődnek az adó csatornáihoz (nyomógombjaihoz). Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB-40/G, RF KEY, RFIM-40B, ea- RF-003 és ea-rf-wi B - kék MASTER Az eszköz ebben az üzemmódban három független 1-4 V-os dimmerként működik. Minden csatorna egymástól függetlenül programozható és címezhető. Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB-0/G, RFWB-40/G, RF KEY, RFIM-0B, RFIM-40B, ea- RF-003 és ea-rf-wi-003. RF COOR A MODE kapcsoló beállítása: RF COOR üzemmódban RGB ED szalagok szabályozhatók, az adó gombjaira szabadon választható a szín. A készülék programozási üzemmódjában a szalag színe változik. Az adó gombját megnyomva automatikusan a gombhoz állítódik a szín. TERM 0-10 V és TERM 1-10 V A MODE kapcsoló beállítása: TERM 0(1)-10 V DC TERM 0(1)-10 V DC - egyszínű ED szalag - RGB ED szalag Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB-40/G, RF KEY, RFIM-40B, ea- RF-003 és ea-rf-wi MASTER TERM 0-10 V és TERM 1-10 V üzemmódok: A 0-10 V és 1-10 V bemeneteken keresztül vezérelhető egyetlen RGB ED szalag vagy három független egyszínű ED-szalag (lásd a fenti módokat) az IES BUS System vezetékes épületautomatizálási rendszerrel. Szabályozható az imm alkalmazás segítségével a TV képernyőjén keresztül távirányítóval vagy az ihc alkalmazásokkal az okostelefon és a tablet érintőkijelzőjén. változatok RF RGB RF COOR RED GREE BUE MASTER 10V RF WHITE RED GREE BUE MASTER 10V RED GREE BUE MASTER 10 V RED GREE BUE MASTER 10V RED GREE BUE GD Un GD Un RED GREE BUE GD Un RED GREE BUE GD Un R G B V DC RGB ED szalagok vezérlése V DC W W W W R G B Egyszínű ED szalagok vezérlése ED szalag RGB ED szalag V DC V DC

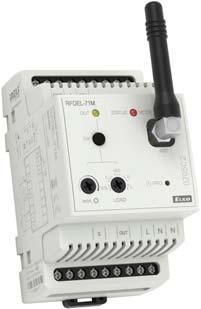

18 34 RFDE-71B Univerzális fényerőszabályzó RFDE-71M Univerzális fényerőszabályzó 35 átszólagos teljesítmény: : Dimmelhető terhelések: Kontaktusmentes: Terhelhetőség: RF adóparancs frekvenciája: Kézi vezérlés: Glimmlámpa: Tárolási hőmérséklet: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: RFDE-71B/30V RFDE-71B/10V Az univerzális dimmert akár 5 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). RFDE-71M/30V RFDE-71M/10V 30 V AC / 50 Hz 10 V AC / 60 Hz Beköthető egy meglévő hagyományos nyomógomb az S bemenetre, így kombinálható 30 V AC / 50 Hz 10 V AC / 60 Hz 1.1 VA 1.1 VA a vezeték nélküli és a klasszikus (vezetékes) szabályzás. átszólagos teljesítmény:.5 VA 1.1 VA 0.8 W 0.8 W Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. 0.8 W 0.6 W +10/ -15 % Beállítható memóriafunkció áramszünet esetére. +10/ -15 % Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz 4-vezetékes, UÁVA Dimmelhető terhelések: R,,C, ED, ES eszközön keresztül. R,,C, ED, ES Hatótávolság 160 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal Kontaktusmentes: x MOSFET x MOSFET rendelkező egységek, amelyek támogatják ezt a funkciót. Terhelhetőség: 600 W* 300 W* 160 W* 80 W* Kommunikáció kétirányú ies RF Control protokollal (RFIO ). RF adóparancs frekvenciája: max. 160 m PROG nyomógomb (O/OFF), külső nyomógomb em -0 max C -30 max. +70 C bekötővezetékeken szabadon IP30 normál körülmények között III. 4 x 0.75 mm 90 mm 49 x 49 x 1 mm 40 g E ED. * agyon sok szabályozható ED és ES fényforrást gyártanak, ezért a dimmerek maximális terhelhetősége függ a fényforrás belső felépítésétől és cos φ értékétől. A terhelhetőség cos φ = 1 értékre vonatkozik. A szabályozható ED és ES fényforrások teljesítmény tényezője cos φ = tartományban van. Egy hozzávetőleges érték számítható a dimmer maximális terhelhetőségére és a csatlakoztatni kívánt a fényforrások számára vonatkozóan a dimmer terhelhetőségének és a fényforrás teljesítmény tényezőjének szorzatával. A szabályozható fényforrások terhelési táblázata itt található: Az univerzális süllyeszthető dimmer többféle fényforrás fényerő-szabályzására használható: R - klasszikus fényforrások. - halogén fényforrások tekercselt transzformátorral. C - halogén fényforrások elektronikus transzformátorral. ES - szabályozható energiatakarékos fénycsövek. ED - szabályozható ED fényforrások (30 V ac). Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a készülékburkolatok alá. 6 világítási funkció - köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a ED és ES fényforrások vibrálása alacsonyabb szinteknél. Potenciométer a minimális fényerő beállításához yomógomb Prog Külső nyomógomb Hálózati nulla Funkciók További információ az 65. oldalon. ED, ES, R tekercselt transzformátor Kapcsoló a fényforrás kiválasztásához Állapotjelzések Az eszköz kimenete Hálózati fázis elektronikus transzformátor Antenna kimenet: Kézi vezérlés: Glimmlámpa: Analóg vezérlés: Tárolási hőmérséklet: Vezeték keresztm.: * agyon sok szabályozható ED és ES fényforrást gyártanak, ezért a dimmerek maximális terhelhetősége függ a fényforrás belső felépítésétől és cos φ értékétől. A terhelhetőség cos φ = 1 értékre vonatkozik. A szabályozható ED és ES fényforrások teljesítmény tényezője cos φ = tartományban van. Egy hozzávetőleges érték számítható a dimmer maximális terhelhetőségére és a csatlakoztatni kívánt a fényforrások számára vonatkozóan a dimmer terhelhetőségének és a fényforrás teljesítmény tényezőjének szorzatával. A szabályozható fényforrások terhelési táblázata itt található: A-E KÜSŐ ATEA max. 160 m SMA csatlakozó** SW nyomógomb (O/OFF), külső nyomógomb, potenciométer em 0 (1) - 10 V C C DI sínre E IP0 normál körülmények között II. max. 1x.5, max. x 1.5/ érvéggel max. 1x.5 90 x 5 x 65 mm 15 g E ed. Az univerzális moduláris dimmer többféle fényforrás fényerő-szabályzására használható: R - klasszikus fényforrások. - halogén fényforrások tekercselt transzformátorral. C - halogén fényforrások elektronikus transzformátorral. ES - szabályozható energiatakarékos fénycsövek. ED - szabályozható ED fényforrások (30 V AC). Több módon vezérelhető: a) ies RF Control Detektorokkal, Vezérlőkkel és Rendszeregységekkel. b) 0 (1) -10 V analóg jellel. c) potenciométerrel. d) nyomógombbal. A készülék három modul széles, kapcsolószekrénybe építhető, a dimmelhető teljesítmény 600 W. 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a ED és ES fényforrások vibrálása. Az univerzális dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. A csomag tartalmaz egy belső A-I típusú antennát, melyet fém kapcsolószekrénybe történő telepítés esetén egy külső, A-E típusú antennára kell cserélni a jobb kommunkáció érdekében. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolság 160 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Külső vezérlés potenciométerrel vagy 0-10V analóg jellel i állapotvisszajelzó ED Manuális vezérlés/ programozás Fényerőbeállító Külső vezérlés nyomógombbal Funkciók További információ az 65 oldalon. GD A 10 V 0-10 V Állapotjelző ED Üzemmód jelzése RF antenna Prog gomb Funkcióválasztó kapcsoló V S V S V S ** Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m. S OUT max. F10A/50V Terhelés

19 36 RFDW-71 Vezeték nélküli fali vezérlő dimmerrel RFDSC-71 Fényerőszabályzós dugalj 37 Vezeték nélküli fali vezérlő üveg dizájnban, beépített fényerő-szabályzóval a következő fényforrások szabályozásához: R - hagyományos izzók, - halogénizzók tekercselt transzformátorral, C - halogénizzók elektronikus transzformátorral, ES - szabályozható kompakt fénycsövek, ED - szabályozható ED fényforrás (30V). A dimmer dugalj többféle fényforrás fényerő-szabályzására használható, ahol a lámpák dugvillás vezetékkel rendelkeznek: R - klasszikus fényforrások. - halogén fényforrások tekercselt transzformátorral. C - halogén fényforrások elektronikus transzformátorral. ES - szabályozható energiatakarékos fénycsövek. ED - szabályozható ED fényforrások (30V ac). RFDW-71/30V RFDW-71/10V 30 V AC / 50 Hz 10 V AC / 60 Hz A 4 érintőgomb felhasználható a beépített dimmer vagy más telepített egység vezérléséhez. Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. 6 világítási funkciók - késleltetett be- vagy kikapcsolás mp - 30 perc beállítható időtartammal. Kikapcsoláskor tárolódik az aktuális szint, bekapcsoláskor az utoljára beállított, tárolt szintre kapcsol a kimenet. A min. fényerő potenciométer állításával megszüntethető a ED vagy ES fényforrások fényének vibrálása. Az univerzális dimmer akár 5 csatornáról is vezérelhető (1 csatorna egy gomb a távirányítón). Programozás gomb alaphelyzetben a kimenet kézi vezérlésére használható. RFDSC-71/30V RFDSC-71/10V V / 50-60Hz 10 V AC / 60Hz Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A dugaszolható kivitelnek köszönhetően gyorsan és egyszerűen telepíthető egy hálózati aljzatba történő dugaszolással. A kimenet terhelhetősége 300 W. Multifunkciós, 6 szabályzási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a ED és ES fényforrások vibrálása. A dugaszolható dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). átszólagos teljesítmény: Dimmelhető terhelések: Bemenet 1.1 VA 1.1 VA 0.8 W 0.8 W ±10 % R,,C, ED, ES Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolság 160 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. átszólagos teljesítmény: Dimmelhető terhelések: 1.1 VA 0.8 W +10/ -15 % R,, C, ED, ES Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. Beállítható memóriafunkció áramszünet esetére. Hatótávolság 160 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Hőmérséklet mérés: IGE, beépített hőmérséklet érzékelő Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Kontaktusmentes: x MOSFET Hőmérséklet mérés tartomá- Terhelhetőség: 300 W* 150 W* nya és pontossága: C; 0.3 C a tartományban RF adóparancs frekvenciája: Kontaktusmentes: x MOSFET 5 féle dugalj-dugvilla változatban kapható: Terhelhetőség: RF parancs detektáláskor: 160 W* 80 W* Kézi vezérlés: max. 160 m PROG nyomógomb (O/OFF) Kézi vezérlés: 4 érintőgomb, PROG gomb -0 max C Gomb érintés jelzése: PROG gombnyomás jelzése: piros / zöld ED a szín progr. üzemmódban állítható Érintőgombok Érintőgombok Tárolási hőmérséklet: -30 max. +70 C Csatlakozás max. 160 m konnektorba dugható IP30 III. French Schuko British CZ, SK, P, FR HU, DE, RU, AT, RO GB Sorkapocs: mm C Rejtett PROG gomb 6 x 66 x 10 mm 19 g Tárolási hőmérséklet: C E 60669, E 300 0, E Telepítés: IP 0 II. szerelvénydobozba 94 x 94 x 36 mm 155 g * agyon sok szabályozható ED és ES fényforrást gyártanak, ezért a dimmerek maximális terhelhetősége függ a fényforrás belső felépítésétől és cos φ értékétől. A terhelhetőség cos φ = 1 értékre vonatkozik. A szabályozható ED és ES fényforrások teljesítmény tényezője cos φ = tartományban van. Egy hozzávetőleges érték számítható a dimmer maximális terhelhetőségére és a csatlakoztatni kívánt fényforrások számára vonatkozóan a dimmer terhelhetőségének és a fényforrás teljesítmény tényezőjének szorzatával. Funkciók További információ az 65. oldalon. ED, ES, R tekercselt transzformátor elektronikus transzformátor irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) * agyon sok szabályozható ED és ES fényforrást gyártanak, ezért a dimmerek maximális terhelhetősége függ a fényforrás belső felépítésétől és cos φ értékétől. A terhelhetőség cos φ = 1 értékre vonatkozik. A szabályozható ED és ES fényforrások teljesítmény tényezője cos φ = tartományban van. Egy hozzávetőleges érték számítható a dimmer maximális terhelhetőségére és a csatlakoztatni kívánt fényforrások számára vonatkozóan a dimmer terhelhetőségének és a fényforrás teljesítmény tényezőjének szorzatával. A szabályozható fényforrások terhelési táblázata itt található: Minimum fényerő beállító potenciométer Eszközállapot jelzése Australian AUS US USA Forgókapcsoló a fényforrás típusának kiválasztására Tápfeszültség jelzése Prog nyomógomb Dugalj a fényforrás részére V V V Funkciók További információ az 65 oldalon.

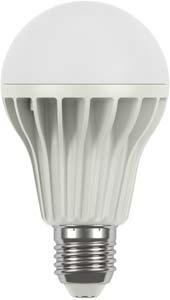

20 38 RFDAC-71B Analóg szabályzó RF-RGB-ED-550, RF-White-ED-675 Vezeték nélküli színes / fehér ED fényforrások 39 átszólagos teljesítmény: Az analóg kimenetek feszültsége / max. árama: RF adóparancs frekvenciája: Kézi vezérlés: Minimális távolság (adó-vevő): Relé érintkező: RFDAC-71B V AC / Hz 3 VA 1. W +10 /-15 % 0(1)-10 V / 10 ma PROG nyomógombbal (O/OFF) max. 00 m 0 mm 1x AgSnO, fázist kapcsoló Az analóg, 0 (1) -10 V kimenetű szabályzó felhasználása: a) fénycsövek fényerő-szabályozása (szabályozható előtéttel). b) ED panelek dimmelése (egy erre alkalmas fényerő-szabályzóval akár 50 db P K / 6K). c) Termoszelep mozgatók működtetése (TEVA). d) egyéb szabályzók működtetése (pl. DIM-6 teljesítmény dimmerek). Kombinálható az ies RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a készülékburkolatok alá. Az analóg kimenet terhelhetősége 10 ma, a relé kontaktusé 16 A. 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. Az analóg szabályzó vezérelhető akár 5 csatornával (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja a kimenet kézi működtetésére is használható. Az egység tápfeszültség tartománya V AC. Beállítható memóriafunkció áramszünet esetére. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolság 00 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Fényerőszabályzással kapcsolatban további információk a oldalon találhatók. Állapotjelző Maximális teljesítmény: Hatásfok: Teljesítmény: Fényáram: Fényhőmérséklet: Fényerőszabályzás: Élettartam: RF parancs frekvenciája: További adatok RF RF-RGB-ED-550 RF-White-ED V AC 50/60 Hz 9 W 10 W <0.6 6 W 8 W 550 m 675 m RGB 600, % óra max. 0 m RF-RGB-ED-550 Az RF modullal egybeépített színes ED fényforrás kellemes környezetet nyújt olvasáshoz, filmnézéshez, baráti összejöveteleken, stb.. A beépített vezeték nélküli modul parancsokat fogad az ies RF Control rendszer eszközei felöl ( elkoep.hu/termekek/inels-rf-control/), és jeleket küld a megjelenítők felé az eszköz aktuális állapotáról (O/ OFF, fényerő). Fényárama 550 m (max.), teljesítménye 9 W és várható élettartama üzemóra. Az RGB ED fényforrás funkció: - színes fényjelenetek. - beállítható fényerősség 0-100% között. - Cirkusz módban automatikus színkeverés. RF-White-ED-675 Vezeték nélküli RF modullal egybeépített fehér fényű ED fényforrás mindennapi használatra. A beépített vezeték nélküli modul parancsokat fogad az ies RF Control rendszer eszközei felöl ( ), és jeleket küld a megjelenítők felé az eszköz aktuális állapotáról (O/OFF, fényerő). Fényárama 675m (max.), teljesítménye 10 W és várható élettartama üzemóra. A fehér ED fényforrás funkciói: - beállítható fényerősség 0-100% között. - beállítható meleg fehér / hideg fehér szín. Kikapcsoláskor a beállított fényerősség szint tárolódik a memóriában, újra bekapcsolva a tárolt fényerősség szintre áll vissza. Telepítése közvetlenül a lámpa E7-es foglalatába történik. Tápfeszültség tartománya: V AC. Hatótávolság 0 méter (nyílt terepen), amennyiben a vezérlő és az egység közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. évleges áram: Kapcsolható teljesítmény: 16A / AC1 4000VA / AC1 Programozó gomb (Kézi BE/KI vezérlés) Tárolási hőmérséklet: C C Méretek Kapcsolható feszültség: Mechanikai élettartam: Elektromos élettartam: Jelzés: kiválasztása: 50V AC1 3x x10 5 piros ED / zöld ED 0(1)-10 V / PROG nyomógomb Analóg kimenet Kapcsolt kimeneti érintkező () Fázis vezető ulla vezető Foglalat: E7 65 x 115 mm 150 g 65 mm -15 max C Funkciók 115 mm bekötővezetékeken szabadon IP30 További információ az 65. oldalon. Csatlakozás (CY vez., keresztm.): III. 3 x 0.75 mm, x.5 mm i példa: fénycső fényerőszabályzás 1-10 V-os előtéttel Vezetékek hossza: 90 mm 49 x 49 x 1 mm 5 g 1-10 V E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) V i példa: termofej bekötése vezérléshez V AC termo fej V 4V 0-10V 1 40 V AC

21 40 RFSOU-1 Vezeték nélküli alkonykapcsoló RFATV-1 Vezeték nélküli termofej 41 A vezeték nélküli alkony- és fénykapcsoló méri a fény intenzitását és a beállított érték alapján parancsot küld egy kapcsoló egységnek a világítás kapcsolására vagy a redőnyvezérlőnek a felhúzásra / leengedésre. RFSOU-1 x 1.5 V AAA elem kb. év (alkalmazástól függően) lx lx lx lx RFATV A vezeték nélküli termofej belső hőmérsékletérzékelőjével méri a szoba hőmérsékletét és a rendszer bázisállomásán beállított program szerint nyitja / zárja a radiátor szelepét. Tápellátás: Elem élettartama: Megvilágítási tartományok beállítása Funkció (alkonykapcsoló) - 1. tartomány: -. tartomány: - 3. tartomány: Funkció (fénykapcsoló) - 1. tartomány: Kombinálható a multifunkciós kapcsoló és redőnyvezérlő egységekkel. A magas, IP65 védettségnek köszönhetően közvetlenül a falra szerelhető, illetve szélsőségesebb környezetben is használható. A beépített fényérzékelő 3 mérési tartományban állítható lux között. Választható funkciók: a) alkonykapcsoló - automatikusan bekapcsol, ha a környezeti fény intenzitása a beállított érték alá csökken és kikapcsol, ha a beállított fölé nő (alkalmas kerti világítás, reklámfények, közvilágítás, stb. vezérléséhez). b) fénykapcsoló - automatikusan bekapcsol, ha a környezeti fény intenzitása a beállított érték fölötti és kikapcsol, ha a beállított érték alá csökken (alkalmas napellenzők működtetéséhez, ill. irodák, éttermek, szobák világításának kapcsolására, stb.). A perces tartományban beállítható kapcsolási késleltetés megakadályozza a környezeti fényviszonyok hirtelen változásaiból adódó nemkívánatos kapcsolásokat. Az alkony- és fénykapcsoló akár 3 egységet is vezérelhet. Az egység programozó gombjának funkciói: a) funkció beállítása a kapcsoló vagy redőnyvezérlő egységekkel. b) tájékoztatást ad az elem állapotáról. c) tájékoztatást ad az egység és a dimmer közötti jel minőségéről. Elemes tápellátás (1.5 V / x AAA - a csomag tartalmazza), az elem élettartama átlagos gyakoriságú működés esetén kb. év, de függ a vezérelt egységek számától is. Hatótávolság 160 méter (nyílt terepen), amennyiben a vezérlők és az egység közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal történik. Elem élettartama: Átviteli frekvencia: Párosítható eszközök: x 1.5 V AA elem 1 év RF Touch, ea-rf, RFTC-100/G max. 100 m 0 max. +50 C Kombinálható a következő három rendszerelem egyikével: ea-rf Intelligens RF Box, RFTC-100/G vezeték nélküli vezérlő vagy RF Touch érintőképernyős központ C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. A yitott ablak felügyeleti funkcióval hirtelen hőmérséklet-változáskor lezárja a szelepet egy előre beállított időtartamra. A rendszeregység vagy az alkalmazás megfelelő felületén beállítható az érzékelő hiszterézise és az ofszet. Az elemek alacsony töltési szintjét ikon jelzi a rendszeregység kijelzőjén vagy az alkalmazás felületén. Közvetlenül a fűtőtest (radiátor) termo-szelepére szerelhető. A tápellátás elemről történik (1.5 V / x AA - a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Hatótávolsága 100 m (nyílt terepen), amennyiben az egységek és az Intelligens RF Box közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. A csomag tartalma: Danfoss adapterek: RAV, RA, RAV; x 1.5 V AA elem; kulcs. Szelep csatlakozás -. tartomány: lx IP40-3. tartomány: lx 65 x 65 x 48 mm Funkciók beállítása: Megvilágítási szintek finomállítása: Finombeállítás: Késleltetés (t): Késleltetés beállítása (t): RF kommunikációs frekvencia: Tárolási hőmérséklet: forgó kapcsolóval x tartomány potenciométerrel 0 / 1 min. / min. forgó kapcsolóval max. 160 m C* C érzékelővel lefelé vagy oldalra xaaa 1.5 V elem Csavar furat, Ø 4.3mm - + MIM M AX Range 1-10 PROG Function 1 Csavar furat, Ø 4.3mm Megvilágítás finombeállítása a tartományon belül Tartomány beállítása (x); funkció kiválasztása: fény/ alkonykapcsoló Funkció választása RF egységgel jelismétlővel, RF Touch Fényérzékelő Termoszelep mérete: Működési hossz: Működési erő: M 30 x 1.5 max. 4 mm max. 100 E Elem Adapterek Szelep típusa Danfoss RAV (a szelepemelő tüskével kell szerelni) Adapter típusa ED kijelzés Kék gomb IP65 Danfoss RA: 7 x 6 x 34 mm 104 g Danfoss RAV: E , E 300 0, E irányelv RTE, Vč. 46/000sb * Megjegyzés: Az elem üzemi hőmérsékletének betartásával.

22 4 RFTI-10B Vezeték nélküli hőérzékelő RFSTI-11B Kapcsolóegység hőérzékelővel 43 A hőmérséklet-érzékelő belső érzékelőjével méri a hőmérsékletet, melyet rendszeres időközönként elküld a központi egységnek. Opcionálisan csatlakoztatható egy külső érzékelő a THERM sorkapocsba. Az egység a csatlakoztatott külső hőmérséklet-érzékelővel méri a hőmérsékletet és beépített reléjével kapcsolja a fűtési kört (elektromos padlófűtés, klíma, kazán, stb). Elem élettartama: Jelátvitel / funkció: RFTI-10B 1 x 3 V, CR 477 elem 1 év piros ED A hőmérséklet-érzékelő kétféleképpen használható: - helyiség (garázs, erkély, pince, kert. stb.) hőmérsékletének megjelenítésére a kijelzővel rendelkező rendszeregységekkel kombinálva vagy egy alkalmazás felületén. - fűtési kör hőmérséklet-érzékelőjeként küldi az értékeket a rendszeregységnek, mely a beállított fűtési programnak megfelelően szabályozza a fűtési kört (elektromos padlófűtés, klíma, kazán, stb.) C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. Hirtelen hőmérséklet-változásra 1 percen belül jelet küld. Elemes tápellátás (3 V / 1 x CR a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Az elemes tápellátásnak köszönhetően tetszés szerinti helyre elhelyezhető. Hatótávolsága 160 m (nyílt terepen), amennyiben az egységek és az Intelligens RF Box közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Külső érzékelők: TC ( C) vagy TZ ( C), melyek 0,11 m, 3 m, 6 m, 1 m szerelt vezetékhosszal kaphatóak. átszólagos teljesítmény: RFSTI-11B/30V RFSTI-11B/10V RFSTI-11B/4V 30 V AC / 10 V AC / 1-4 V AC/DC Hz 60Hz 50-60Hz 7 VA / cos φ = VA / cos φ = Kombinálható a következő három rendszerelem egyikével: ea-rf Intelligens RF Box, vezeték nélküli RFTC-50/G vezérlő vagy RF Touch érintőképernyős központ C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. Hirtelen hőmérséklet változásra hamarabb küldi a jelet. A rendszeregység vagy az alkalmazás megfelelő felületén beállítható a fűtés/ hűtés funkció, valamint az érzékelő hiszterézise és az ofszet. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a vezérelt készülék burkolata alá. A kapcsolható terhelés max. 16 A (4000 W). Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 160 m (nyílt terepen), amennyiben az egységek és az Intelligens RF Box közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Külső érzékelők: TC ( C) vagy TZ ( C), melyek 0,11 m, 3 m, 6 m, 1 m szerelt vezetékhosszal kaphatóak. Hőmérséklet mérési beme- 1x beépített TC termisztor 0.7 W 0.7 W 0.7 W net: 1x TC/TZ külső hőérzékelő bemenet +10 %; -15 % Méréstartomány; pontosság: -0 max. +50 C ; 0.5 C a tartományban Hőmérséklet mérési bemenet: Méréstartomány, pontosság: 1x TC/TZ külső hőérzékelő bemenet * Frekvencia: Jelátvitel módja: egyirányú címzett üzenet Állapotjelző Külső TC / TZ érzékelő csatlakozója Állapotjelző Érintkezők száma: évleges áram: -0 to +50 C; 0.5 C a tartományban 1x záró (AgSnO ) 16 A / AC1 Külső TC/TZ hőérzékelő csatlakozója max. 160 m Kapcsolható teljesítmény: Csúcsáram: 4000 VA / AC1, 384 W / DC 30 A / <3 s Állapotjelző -10 max. +50 C Kapcsolható feszültség: 50 V AC1 / 4 V DC Min.kapcsolható DC teljesítmény: 500 mw ragasztás / csavarozás IP30 Mechanikai élettartam: Elektromos élettartam (AC1): 3x x10 5 ullavezető Fázisvezető i relé kontaktusok 49 x 49 x 13 mm RF adóparancs frekvenciája: 45 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (1999/ES irányelv) Ajánlott külső érzékelők a 6. oldalon. Külső érzékelő elhelyezése falra dobozba panelbe Hatótávolság: Műveletek jelzése: max. 160 m C piros ED bekötővezetékeken szabadon IP30 III. Ajánlott külső érzékelők a 6. oldalon. RFSTI-11B/30 V RFSTI-11B/10 V RFSTI-11B/4 V Csatlakozás x 0.75mm, x.5mm, 1-4 V AC/DC (CY vez./ keresztm.): 90 mm 49 x 49 x 1 mm 46 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) csőbe tartályba * A hőmérsékletérzékelő bemenet potenciálja kapcsolatban van a hálózati tápfeszültséggel. T T T T Külső hőérzékelő Külső hőérzékelő

23 44 RFSTI-11/G Kapcsolóegység hőérzékelővel RFTC-10/G Vezeték nélküli hőérzékelő kijelzővel 45 átszólagos teljesítmény: RFSTI-11/G V AC / Hz 7 VA / cos φ = W +10 %; -15 % Az egység a belső és/vagy a csatlakoztatott külső hőmérséklet-érzékelővel méri a hőmérsékletet és kapcsolja/ szabályozza a fűtési köröket (elektromos padlófűtés, klíma, kazán, stb.). Funkciók: - Belső - a beépített hőmérséklet-érzékelő méri a hőmérsékletet és elküldi a rendszeregység felé. - Külső - a csatlakoztatott külső hőmérséklet-érzékelő méri a hőmérsékletet és elküldi a rendszeregység felé. - Kombinált - a beépített hőmérséklet-érzékelő méri a szoba hőmérsékletét, a külső érzékelővel pedig felügyeli a padlóhőmérsékletet. Kombinálható a következő három rendszerelemmel: ea-rf Intelligens RF Box vagy RF Touch érintőképernyős központ. A fűtési kör hőmérsékletének kézi módosítását közvetlenül a készülék gombjaival lehet elvégezni. A felső gombot megnyomva automatikusan Party módra (előre beállított Party mód hőmérsékletre), az alsó gombot megnyomva energiatakarékos üzemmódra vált a fűtési kör (a beállítás a fűtési program következő váltásáig marad érvényben). A kapcsoló be- és kikapcsolt állapotát ED jelzi az eszköz fedőlapjának átlátszó részén C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. Hirtelen hőmérséklet-változásra 1 percen belül jelet küld. A rendszeregység vagy az alkalmazás megfelelő felületén beállítható a fűtés/ hűtés funkció, valamint az érzékelő hiszterézise és az ofszet. A OGUS 90 kivitelben készült eszköz szerelvénydobozba telepíthető. Elem élettartama: Hőmérséklet korrekció: RFTC-10/G x 1.5V AAA elem 1 év nyomógomb / ^ apos kivitel - mélysége mindössze 0 mm! A OGUS 90 kivitelű egyszerű vezérlő belső érzékelőjével méri a helyiség hőmérsékletét, elküldi a fűtésszabályzást végző egység felé, mely ennek alapján kapcsolja a fűtést. A hőmérséklet-érzékelő kétféleképpen kombinálható: - RFSA-6x, RFUS-61 vagy RFSC-61 multifunkciós kapcsolóegységgel kiegészítő hőforrást (olajradiátor, sugárzó panel) kapcsoltat. - A központi egységben hozzárendelt fűtési kör hőmérséklet-érzékelőjeként és hőmérséklet korrekciós (± 5 C) eszközeként (a beállítás a fűtési program következő váltásáig marad érvényben). Kézi beavatkozás a készülék nyomógombjaival lehetséges. Hőmérséklet-mérési tartománya 0-55 C. A háttér-világítású CD kijelző megjeleníti az aktuális és a beállított hőmérsékletet, a fűtési kör állapotát (O/ OFF), az elemek állapotát, stb.. Elemes tápellátás (1.5 V / x AAA - a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Az eszköz lapos hátlapja lehetővé teszi a hőmérsékletmérés szempontjából legalkalmasabb helyre történő elhelyezést. Hatótávolsága 100 m (nyílt terepen), amennyiben az egységek és az Intelligens RF Box közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Az eszköz a OGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). Hőmérséklet mérési bemenet: 1x beépített TC termisztor A kapcsolható terhelés max. 8 A (000 W). Hőm. korrekció tartománya: ± 5 C 1x TC/TZ külső hőérzékelő bemenet Az eszköz tápfeszültsége V AC. Kijelző: CD, karakter / lásd a kijelző leírásnál Méréstartomány, pontosság: Érintkezők száma: -0 max C ; 0.5 C a tartományban 1x záró (AgSnO ) Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolsága 160 m (nyílt terepen), amennyiben az egységek és az Intelligens RF Box közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Háttérvilágítás: Jelátvitel / funkció jelzése Hőmérséklet mérési bemenet: Méréstartomány, pontosság: IGE / aktív - kék szimbólumok 1x beépített érzékelő A kijelző részei évleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min.kapcsolható DC teljesítmény: 8A / AC1 000VA / AC1; 40W / DC1 30 A / <3 s 50 V AC1 / 4 V DC 500 mw Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Az eszköz a OGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). Külső érzékelők: TC ( C) vagy TZ ( C), melyek 0,11 m, 3 m, 6 m, 1 m szerelt vezetékhosszal kaphatóak. Frekvencia: Jelátvitel módja: 0 max C ; 0.3 C a tartományban kétirányú címzett üzenet RFTC-10/G Kijelző Mechanikai élettartam: 3x10 7 max. 100 m Programozó gomb Elektromos élettartam (AC1): RF adóparancs frekvenciája: Kézi vezérlés: 0.7x10 5 nyomógomb Minimális távolság (adó-vevő): Vezérelhető egységek max. 0 mm Vezérlő gombok Hatótávolság: max. 160 m száma RFSA-6x: Program: 1 x A kijelző részei Hőmérséklet érzékelő 0 max C Átvitel jelzése Műveletek jelzése: -15 max C kék, piros ED függőlegesen szerelvénydobozba IP 0 Vezérlő gombok Művelet jelző kék ED (KI) Művelet jelző piros ED (BE) falon ragasztás / csavarozás IP0 Beállított hőmérséklet jelzése Mért hőmérséklet jelzése Fűtőkör állapota Elem állapota ezárt üzemmód III. keret - műanyag: Keret - fém, üveg, fa, gránit: 85 x 85 x 0 mm 94 x 94 x 0 mm Hőmérséklet / idő Hőmérséklet mértékegysége C/ F Vezeték hossza (mm ): max. 1x.5, max. x1.5 / 66 g (elemek nélkül) érvéggel max.1x.5 84 x 89 x 4 mm 68 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) Ajánlott külső érzékelők a 6. oldalon. E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (1999/ES irányelv) Kompatibilitás RF Touch ea-rf RFSA-6 x RFSTI-11B RFATV V T T Külső hőérzékelő

24 46 RFTC-50/G Vezeték nélküli programozható termosztát RFTC-100/G Vezeték nélküli programozható termosztát 47 Elem élettartama: Hőmérséklet korrekció: Hőm. korrekció tartománya: : RFTC-50/G x 1.5V AAA elem akár 1 év használattól függően nyomógomb / ^ ± 5 C apos kivitel - mélysége mindössze 0 mm! A OGUS 90 kivitelű vezeték nélküli programozható termosztát belső érzékelőjével méri a helyiség hőmérsékletét, elküldi a szabályzást végző egység felé, mely ez alapján kapcsolja a fűtést vagy hűtést. ehetőség van napi/heti időütemezés szerinti szabályzás programozására. A hőmérséklet-érzékelő kétféleképpen kombinálható: - RFSA-6x, RFUS-61 vagy RFSC-61 multifunkciós kapcsolóegységgel kiegészítő hőforrást (olajradiátor, sugárzó panel) kapcsoltat. - Padlófűtés szabályozása, ahol a belső érzékelő méri a helyiség hőmérsékletét, melynek értéke alapján a központ vezérli az RFSTI-11B egységet, mely saját külső hőmérséklet-érzékelőjével figyeli a padlóhőmérsékletet. Kézi beavatkozás a készülék nyomógombjaival lehetséges. Hőmérséklet-mérési tartománya 0-55 C. A háttér-világítású CD kijelző megjeleníti az aktuális és a beállított hőmérsékletet, a fűtési kör állapotát (O/ OFF), az elemek állapotát, pontos idő, a hét napja, stb.. Elemes tápellátás (1.5 V / x AAA - a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Az eszköz lapos hátlapja lehetővé teszi a hőmérsékletmérés szempontjából legalkalmasabb helyre történő elhelyezést. Hatótávolsága 100 m (nyílt terepen), amennyiben az egységek és a termosztát közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Az eszköz a OGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). átszólagos teljesítmény: Hőmérséklet korrekció: : RFTC-100/G V AC / Hz 3 VA / cos φ = W +10 %; -15 % nyomógomb / ^ A OGUS 90 kivitelű vezeték nélküli programozható termosztát belső érzékelőjével méri a helyiség hőmérsékletét, elküldi a szabályzást végző egység felé, mely ez alapján kapcsolja a fűtést vagy hűtést. ehetőség van napi/heti időütemezés szerinti szabályzás programozására. A hőmérséklet-érzékelő kétféleképpen kombinálható: - RFSA-6x, RFUS-61, RFSC-61 multifunkciós kapcsolóegységekkel kiegészítő hőforrások (oljaradiátor, fűtőpanel) kapcsolására, illetve az RFATV-1 termofejjel radiátoros fűtésekhez. - Padlófűtés szabályozása, ahol a belső érzékelő méri a helyiség hőmérsékletét, melynek értéke alapján a központ vezérli az RFSTI-11B egységet, mely saját külső hőmérséklet-érzékelőjével figyeli a padlóhőmérsékletet. Kézi beavatkozás a készülék nyomógombjaival lehetséges. Hőmérséklet-mérési tartománya 0-55 C. A háttér-világítású CD kijelző megjeleníti az aktuális és a beállított hőmérsékletet, a fűtési kör állapotát (O / OFF), az elemek állapotát, pontos idő, a hét napja, stb.. Az eszköz tápfeszültsége V AC. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és a termosztát közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Az eszköz a OGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). Kijelző: Háttérvilágítás: CD, karakter / lásd a kijelző leírásnál IGE / aktív - kék Hőm. korrekció tartománya: Kijelző: ± 5 C CD, karakter / lásd a kijelző leírásnál A kijelző részei Jelátvitel / funkció jelzése: szimbólumok Háttérvilágítás: IGE / aktív - kék Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Frekvencia: Jelátvitel módja: 1x beépített érzékelő 0 max C ; 0.3 C a tartományban kétirányú címzett üzenet A kijelző részei RFTC-50/G : Kijelző Jelátvitel / funkció jelzése: Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Frekvencia: Jelátvitel módja: szimbólumok 1x beépített érzékelő 0 max C ; 0.3 C a tartományban kétirányú címzett üzenet RFTC-100/G : Kijelző Programozó gomb Minimális távolság max. 100 m Programozó gomb max. 100 m Vezérlő gombok (adó-vevő): Vezérelhető RFSA-6x 0 mm Vezérlő gombok Minimális távolság (adó-vevő): 0 mm A kijelző részei egységek max. száma: 4 Vezérelhető RFSA-6x A hét aktuális napjának kijelzése Program: Keret - műanyag: Keret - fém, üveg, fa, gránit: heti 0 max C falon ragasztás / csavarozás IP0 85 x 85 x 0 mm 94 x 94 x 0 mm 66 g (elemek nélkül) A kijelző részei A hét aktuális napjának kijelzése Idő megjelenítése Kézi üzemmód jele Hőmérséklet : Fűtés bekapcsolt kimenet Kapcsolat állapota az egységgel Hőmérséklet mértékegysége C egységek száma: Program: Vezeték keresztmetszete (mm ) : 4 heti 0 max C függőlegesen Szerelvénydobozba IP0 max. 1x.5, max. x1.5 / érvéggel max. 1x.5 Idő megjelenítése Kézi üzemmód jele Hőmérséklet : Fűtés bekapcsolt kimenet Kapcsolat állapota az egységgel Hőmérséklet mértékegysége C E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (1999/ES irányelv) Kompatibilitás Keret - műanyag: Keret - fém, üveg, fa, gránit: * 85 x 85 x 46 mm 94 x 94 x 46 mm 17 g E 60669, E 300 0, E irányelv RF Touch ea-rf RFSA-6 x RFSTI-11B RFATV RTTE, Vč.46/000Sb (1999/ES irányelv) * Az alapkiszerelés része a fehér műanyag keret. Soroló keretbe nem telepíthető. Kompatibilitás RF Touch ea-rf RFSA-6 x RFSTI-11B RFATV-1 - -

25 48 RFSF-1B Vezeték nélküli folyadékérzékelő RFTM-1 Vezeték nélküli impulzus konverter 49 Felügyeli a vizes helyiségeket, területeket (pl. fürdőszobák, pincék, aknák, tartályok), és jelzést küld vízkiömlés, vizesedés, árvíz észlelésekor. Víz érzékelésekor azonnal jelzést küld pl. egy kapcsolóegységnek, ami bekapcsolja a szivattyút, elzárja a szelepet (lásd szelepmozgatók) vagy üzenetet küld a GSM kommunikátor segítségével (lásd RFGSM-0M). A vezeték nélküli impulzus átalakító külső érzékelő segítségével figyeli az otthoni fogyasztásmérő (villany, víz, gáz) jelzéseit és elküldi az RFPM- vezeték nélküli készüléknek. Az RFPM-M energia átjáró egyfajta kapocsként működik a mérő és egy okostelefon között. Csatlakoztatható az FP-1 típusú külső szonda max. 30m hosszú vezetékezéssel (nem tartozék). A mért értékek megjelennek az IHC-MAIRF/MIIRF alkalmazásban, ahol napi, heti vagy havi áttekintésre van lehetőség grafikus formában. Elem élettartama: Jelátvitel / funkció: Reset elárasztás után: RFSF-1B 1 x 3V CR 477 elem 1 év piros ED JUMPER - Manuális / Automatikus Az érzékelő programozó gombjának funkciói: a) a kapcsolóegység beállítása. b) tájékoztatás az elem állapotáról. c) tájékoztatás a kapcsolóegység és az érzékelő közötti jelátvitel minőségéről. A tápellátást elem biztosítja (3 V / CR477 - tartalmazza a csomag), az elem élettartama körülbelül 1 év, átlagos használat esetén. Az elemes tápellátásnak köszönhetően az érzékelő bárhol elhelyezhető - az üzemeltetési paraméterek betartásával. Hatótávolság 160 m (nyílt terepen), ha a jel a vezérlő és a feldolgozó egység között gyenge, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. A kommunikáció kétirányú ies RF Control protokollal történik. Tápellátás Elem élettartama: Jelzések: RFTM-1 x 1,5 V AAA elem kb. év (az érzékelés típusától, az átvitel és az impulzusok frekvenciájától függően) Az érzékelők a meglévő, S0 impulzus kimenet nélküli mérőkészülékekhez használhatók (a mérőnek támogatnia kell az érzékelő elhelyezését). Az RFTM-1 továbbítja a mérő által jelzett fogyasztást, melyet a következő érzékelők figyelnek - S (ED érzékelő), MS (Mágneses érzékelő), IRS (IR érzékelő), vagy impulzus kimenet ( S0 ). Minden fogyasztásmérőhöz telepíteni kell egy RFTM-1 impulzus átalakítót. A magas IP65 védettség lehetővé teszi aknákba, kapcsolótáblákba és egyéb magas védettséget igénylő környezetben történő telepítését. A tápellátás elemről történik (1.5 V / x AAA - a csomagban), az átlagos elem élettartama kb. év (a továbbított információ (impulzus) mennyiségétől függően). Hatótávolság 100 m (nyílt terepen), ha a jel a vezérlő és a feldolgozó egység között gyenge, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Programozás: Mérőszonda bemenet: PROG nyomógomb / elem behelyezés sorkapocs 0.5-1mm Jumper a riasztás utáni üzemmód kiválasztásához Külső érzékelő csatlakozója Beállítási üzemmód: Villogó zöld ED - aktív Mérőfeszültség a bemeneten: A mérőbemenet ellenállása 3 V Állapotjelző Kommunikációs teszt Piros ED - villog, ha az szenzor impulzust érzékel Zöld ED - kommunikáció rendben vízár esetén: A mérőbemenet ellenállása 0 kω - RF STATUS: ormál működés: Piros ED - kommunikációs ERR nincs jelzés vizesedés esetén: Szonda kábelhossza: 40kΩ max. 30 m yomógomb PROG - + Csavarhely falra szereléshez: Ø 4.3 mm Kézi vezérlés: SET gomb - zöld ED piros ED Szenzor kiválasztás: forgókapcsoló Mérő választó SET gomb Frekvencia: Jelátvitel módja: kétirányú címzett üzenetek max. 160 m -10 max. +50 C Folyadék érzékelő szonda FP-1 a 61. oldalon. Támogatott szenzorok (nem tartalmazza a csomag): S (ED szenzor) MS, WS (mágneses szenzor) IRS (IR szenzor) S0 (kontaktus, nyitott kollektor, Reed mágneses kontaktus) Elem x AAA 1.5 V Csavarhely falra szereléshez: Ø 4.3 mm + 1 SEZOR SET 9 +3V3 DATA1 DATA GD ragasztás/csavarozás Az érzékelő és a szonda elhelyezése RF kommunikációs csomag frekvenciája: Tömszelence M16x1.5 max. 10 mm kábelekhez IP30 kötődobozba falra max. 100 m 49 x 49 x 13 mm Szenzorok 45 g C * E , E 300 0, E irányelv Tárolási hőmérséklet: C ásd Tartozékok 63. oldal. RTTE, Vč. 46/000Sb (1999/ES irányelv) IP65 Vezeték keresztmetszet: max mm 7 x 6 x 34 mm 104 g szabadon * Ügyeljen az elemek üzemi hőmérsékletére.

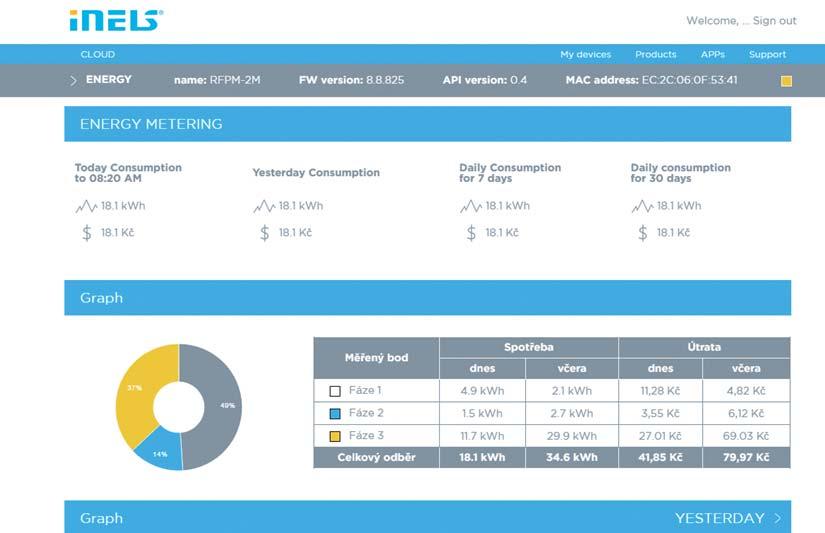

26 50 RFPM-M Energia átjáró RFPM-M Energia átjáró 51 Az energia átjáró egy központi eszköz az energiafogyasztás (villany, víz, gáz) kiértékeléséhez. Interfészként működik az RFTM-1 impulzus átalakító és az okostelefon között. A A hálózathoz Ethernet kábelen vagy vezeték nélküli Wi-Fi kapcsolattal csatlakozik. A felügyelt adatokat belső memóriában tárolja. Az ihc alkalmazás és a felhő kapcsolat segítségével lehetőség van az adatok és a felügyeleti naplók online hozzáférésére. A villamosenergia-fogyasztás akár 4 tarifa szerint is leolvasható kwh vagy pénzügyi költségek formájában. ehetőség van reakció beállítására konkrét fogyasztásnál, - a beépített relé bevagy kikapcsolása. A készülékhez max. három CT50 áramváltó csatlakoztatható a villamos energia méréshez. 3-modul széles, DI sínre, kapcsolószekrénybe telepíthető. A csomag tartalmaz egy A-I belső antennát, melyet fém szekrénybe telepítéskor külső, A-E típusú antennára kell cserélni. A készülék tápfeszültségét a figyelt fázisok biztosítják. Hatótávolság 100 m-ig (nyílt terepen), ha a jel a vezérlő és a feldolgozó egység között gyenge, használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal. Zárt relé felvett teljesítménye: REÉ kimenet Érintkezők száma: Max. áram: Kapcsolható teljesítmény: Mechanikai élettartam: Elektromos élettartam: Relay reakció: RF Control interfész Kommunikációs protokoll: Sugárzási frekvencia Jelátvitel módja: RF antenna kimenet: RF antenna: RFPM-M 30 V AC / 50-60Hz +15/-0% 5 VA 1O/C, 1 kapcsolása 16 A / AC VA (AC1) 3 x x 10 5 programozható beállítások, lásd a használati utasításban RF Touch Compatible Kétirányú címzett üzenet SMA - AYA** 1 db (tartozék) max. 100 m Érzékelési módszerek a méréshez CT (áramváltó transzformátor) A nyitható befogókkal a mérendő áramkör meglévő vezetékére helyezhetők, - a leggyakoribb villamos fogyasztásméréseknél használható. S (ED érzékelő) A ED-es érzékelő figyeli a mérőn lévő fogyasztást jelző ED villogásait. RF RFPM-M energia átjáró : RST nyomógomb: WEB / mobil applikáció Eszköz reset (10 mp nyomva tartásra) Villogó ED RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró Wi-Fi interfész Wi-Fi mód: Szabványok: Wi-Fi biztonság: AP / Client (Statikus IP / DHCP) IEEE b/g/n /.4 GHz WEP, WPA-PSK, WPA-PSK MS (Mágneses érzékelő) A mágneses érzékelő figyeli a mérőn lévő szám mozgását, melyre egy állandó mágnes van felszerelve. Wi-Fi antenna kimenet: Wi-Fi antenna: RP - SMA - AYA* 1 db (tartozék) RF Hatótávolság: max. 0 m WIFI ETH router TARIF 1 TARIF (potenciálmentes kontaktusok) (Figyelem! e csatlakoztasson HDO kontaktust) Ethernet interfész Kapcsolat: Átviteli sebesség: Csatlakozó: A (statikus IP / DHCP Client) 10 / 100 Mbit / s RJ45 Gázmérőbe épített mágnes RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró RST S0+ S0- PUS 1 PUS Beállított IP-cím: Mérés Impulzus bemenetek: Tarifa bemenetek: PUS1 (S0), PUS (S0) TARF1, TARF - bináris kombináció IRS (Infravörös érzékelő) Az IR érzékelő fényvisszaverődéssel érzékeli a mérőn lévő számnak vagy a vízmérők forgó mutatójának mozgását. 1 Bemenetek kapcsolási opciói: Szigetelés a táp és vezérlő kapcsolt kontaktus / nyitott kollektor megerősített szigetelés RF 1 3 Áramváltó transzformátorok áramkörök között: Árammérő szondák: Vezeték nélküli fogyasztás érzékelő: Mérési intervallum Hálózat: 3 x CT-50 RFTM-1 1f-3f Érzékelő helye a gázmérőn RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró Sorkapcsok az árammérő szondák bekötéséhez Ethernet csatlakozás Wi-Fi kommunikáció jelzése - piros ED Wi-Fi antenna Relé kapcsolásának jelzése - piros ED RESET Tápfeszültség állapotjezés Impulzus és tarifa bemenetek RF kommunikáció jelzése - piros ED RF antenna Tarifa visszajelző Mérés visszajelzése fázisonként TARIF 1: TARIF : TARIF 3: TARIF 4: Tarifa jelzések - RGB EDTARIF piros zöld kék sárga fázis állapotjelzők - R/G ED hiba (áramszünet): aktív fázis: piros zöld Frekvencia: Mérési pontosság: Árammérő tekercs: Huzal átmérője: Egyéb adatok Tárolási hőmérséklet: Működési pozíció: Beépítés: Vezeték keresztmetszet (mm ): Hz /±10 % 1.0 Osztály max. 50 A (CT50) max. 16 mm C C függőleges DI sínre E60715 IP0 az előlap felöl / IP40 fedőlappal II. max. 1x.5, max. x 1.5 / érvéggel max x 5 x 65 mm WS (Mágneses szenzor vízórákhoz) A mágneses szenzor a mérő forgó tárcsájára elhelyezett mágnes impulzusait érzékeli (pl. Maddalena - typ TCM 14/08-467). Szenzor elhelyezése mágneses vízmérőre * RFTM-1 Vezeték nélküli impulzus konverter RF RFPM-M energia átjáró IMP ( S0 kimenet) Az impulzus kimenettel rendelkező mérők SO kimenetei vezetékkel kapcsolódnak az RFTM-1 GD és DATA1 csatlakozóihoz. Tápellátó és feszültségmérő hálózati csatlakozók Relé kimenet Tápellátó és feszültségmérő hálózati csatlakozók Áramváltó transzformátor A csomag tartalmazza a CT50 áramváltót. ásd az 63. oldalon. 15 g * Az antenna csatlakozó meghúzási nyomatéka max m. RF Impuzus kimenet RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró

27 5 RFSD-100, RFSD-101 Füstérzékelő RFMD-100 Mozgásérzékelő 53 A füstérzékelő lakó- és egyéb épületekben kigyulladó tűzek időben történő felderítésére szolgál. A PIR mozgásérzékelő beltérben használható, mozgó személyek érzékelésére alkalmas eszköz. Tápellátás: Hőmérsékletmérés: Páratartalom mérés: RFSD-100 RFSD x 1.5 V AA elem nem Igen nem Igen A detektor egy nagyérzékenységű optikai kamra letapogatásával érzékeli a füstöt. Felhasználás: - Önálló tűzérzékelőként a belső szirénával - Kapcsolóegységgel kombinálva külső jelzések működtetése (fény, készülék, sziréna) - az intelligens RF Box segítségével az érzékelő aktiválódása megjelenithető az okostelefon kijelzőjén értesítés formájában; a riasztások naplóban tárolódnak, mely látható az ihc alkalmazásban. Az autotest funkció a detektor hibája esetén értesítést küld, így elkerülve a felügyelet hiányából eredő károkat. Szabotázs elleni funkció: a készülék riaszt, ha illetéktelen beavatkozás történik a detektorokba. Tápegység: 4 x 1.5 V AA elem, az elem élettartama kb. 1 év... a ED kijelző kikapcsolásával akár 3 évre is kiterjeszthető. Alacsony elem jelzése dupla ED villogással vagy az IHC alkalmazásban. Az érzékelők kompatibilisek az ies RF Control RFIO kommunikációs protokollal jelölt egységekkel és az ea-rf rendszereszközökkel. Kommunikáció kétirányú ies RF Control (RFIO ) protokollal. Tápellátás: Elemek élettartama: Alacsony elemszint jelzése: RFMD-100 x 1.5 V AA elem kb. 1 év, az aktiválások számától függően Igen Felhasználás: - kapcsolóegységgel kombinálva automatikusan vezérelheti a világítást vagy indíthatja a riasztást. - az Intelligens RF Box segítségével az érzékelő aktiválódása megjelenithető az okostelefon kijelzőjén értesítés formájában; a riasztások naplóban tárolódnak, mely látható az ihc alkalmazásban. A PIR detektor érzékenységének beállításával elkerülhetők a téves riasztások. Beépített fényérzékelővel rendelkezik, beállítható reakcióidővel. Opcionális aktív / deaktív állapot ED-es jelzése az érzékelő fedelén. Szabotázs elleni funkció: a készülék riaszt, ha illetéktelen beavatkozás történik a detektorokba. Tápegység: x 1.5 V AA elem, az elem élettartama kb. 1 év... a ED kijelző kikapcsolásával akár 3 évre is kiterjeszthető. Alacsony elem jelzése dupla ED villogással vagy az IHC alkalmazásban. Az érzékelők kompatibilisek az ies RF Control RFIO kommunikációs protokollal jelölt egységekkel és az ea-rf rendszereszközökkel. Kommunikáció kétirányú ies RF Control (RFIO ) protokollal. Megvilágítás mérés: nem Igen Adófrekvencia: Alacsony elemszint jelzése: Igen Kommunikációs protokoll: ies RF Control (RFIO ) Adófrekvencia: Érzékelési szög: 105 Érzékelési terület: max. 40m Érzékelési távolság: max. 1 m Optikai jelzés: piros ED Ajánlott működési magasság: max..4 m Szerelési magasság: Tárolási hőmérséklet: max. 7m C Üzemi hőmérséklet: C IP0 Érzékelési mezők IP0 Szín: fehér Szín: fehér 46 x 105 x 43 mm Ø 10 x 36 mm 3 m RFWD-100 Ablak / ajtó detektor 9 m 6 m 1 m Az ablak / ajtó detektor a nyílászáró nyitását érzékelve aktiválódik, amikor az állandó mágnes és az érzékelő egymástól eltávolodik Felhasználás: - Kombinálva kapcsolóegységgel automatikusan kapcsolhatja a világítást (pince, garázs, stb). - Az Intelligens RF Box segítségével értesítés formájában megjeleníthető az okostelefon kijelzőjén; a riasztások naplóban tárolódnak, mely látható az ihc alkalmazásban. Szabotázs elleni funkció: a készülék riaszt, ha illetéktelen beavatkozás történik a detektorokba. ies Cam IP kamera Tápegység: 3V / CR03 elem; az elem élettartama kb. 1 év... a ED kijelző kikapcsolásával akár 3 évre is kiterjeszthető. Alacsony elem jelzése az IHC alkalmazásban. Az érzékelők kompatibilisek az ies RF Control RFIO kommunikációs protokollal jelölt egységekkel és az ea-rf rendszereszközökkel. Kommunikáció kétirányú ies RF Control (RFIO ) protokollal. A DCS-933 felhő alapú videokamera univerzális megoldás otthoni vagy irodai felügyelethez, mely egyaránt alkalmas nappali és éjszakai felvételek készítésére. A standard web kamerákhoz képest a D-ink egy független rendszer, mely nagy felbontású képeket képes továbbítani anélkül, hogy szükség lenne számítógépes kapcsolatra. RFWD x 3 V CR03 elem Fel van szerelve mozgásérzékelővel és rendelkezik Wi-Fi extender / repeater funkcióval, mely javítja a hatótávolságot és a lefedettséget a meglévő otthoni vagy irodai vezeték nélküli hálózaton. Elem lemerülés jelzése: igen Adófrekvencia: Kommunikációs protokoll: ies RF Control (RFIO ) Üzemi hőmérséklet: C IP0 Támogatott videokamerák: Axis, D-ink Szín: fehér 5 x 75 x 16 mm / 15 x 75 x 14 mm ies Cam Tápfeszültség 5 V DC adapter Felbontás: 640 x 480 px Éjszakai fény: igen Kamerák max. száma az alk.-ban: legfeljebb 10

28 54 Jegyzet Hotel megoldások Költségmegtakarítás, komfortnövelés

29 56 RFSAI-161B Automatikus világításvezérlő RFSAI-161B Automatikus világításvezérlő 57 RFSAI-161B /30V RFSAI-161B /10V RFSAI-161B /4V 30 V AC / 10 V AC / 1-4 V AC/DC Hz 60 Hz Hz átszólagos teljesítmény: 9 VA / cos φ = VA / cos φ = W +10 %; -15 % Érintkezők száma: 1x záró (AgSnO ) évleges áram: 1 A / AC1 Kapcsolható teljesítmény: 3000 VA / AC1, 384 W / DC Csúcsáram: 30 A, 4 mp-nél 10% Kapcsolható feszültség: 50 V/AC1 / 4 V DC Min.kapcsolható DC teljesítmény: 100 ma / 10 V Szigetelési feszültség a kimenetek és a belső áramkör megerősített szigetelés között: (túlfeszültségi kat. III. az E szerint) Szigetelési feszültség a nyitott érintkezőkön: 1 kv Mechanikai élettartam: 3x10 7 Elektromos élettartam (AC1): 5x10 4 Relé átkapcsolás jelzése: piros ED RF parancs frekvenciája: Kézi vezérlés: PROG nyomógomb (O/OFF) Külső nyomógomb: max. 1 m vezeték max. 160 m Feszültség a külső nyomógomb nyitott kontaktusain: 3 V Külső gomb zárt kontaktusainak ellenállása: <1 kω A csatlakozó ellenállása nyitott kontaktusnál: >10 kω Bemenet galvanikus leválasztása: nem C Tárolási hőmérséklet: C bekötővezetékeken szabadon IP30 III. Csatlakozás: mm Csatlakozás (CY vez., keresztm.): x 0.75 mm, x.5 mm Vezetékek hossza: 90 mm 49 x 49 x 1 mm 50 g * A vezérlő nyomógomb bemenetek a tápfeszültség potenciálján lehetnek. Kapcsolóegység egy kimeneti csatornával, mely kombinálható érzékelőkkel az automatikus világítás vezérléshez. Az egyedülálló funkcionalitásnak köszönhetően különösen alkalmas hotelek részére. Vezérelhető vezeték nélküli fali vezérlőkkel (RFWB-0 vagy RFWB-40), melyek billentyűit az Ön igényei szerinti ikonokkal lehet ellátni. További vezérlési lehetőségként telepíthető az érintőképernyős RF Touch vagy használható okostelefon (ea-rf...). A beállítható MASTER funkcióval további telepített egységeket vezérelhet az egység (programozó eszkö RFAF / USB) Az egységek támogatják az RF érzékelőkkel történő kommunikációt. A sorkapocs lehetőséget biztosít vezetékes érzékelők vagy meglévő nyomógomb csatlakoztatására. A kapcsolóegység vezérelhető a vezeték nélküli alkonykapcsolóval, mely méri a fény intenzitását a szobában. A kimenet terhelhetősége 1x 1 A (3000 VA). A programozó gomb a kimenet kézi vezérléséhez is használható. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. Hatótávolság 160 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és az egység között, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). TIME - finom idő beállítás yomógomb PROG ullavezető Fázisvezető Kompatibilis vezeték nélküli érzékelők (Jablotron) Mozgás: JA-80P, JA-85P, JA-83P Ajtó / ablak: JA-81M, JA-8M, JA-83M Sorkapocs külső nyomógomb bekötéséhez RAGE - durva idő beállítás Eszköz állapotának jelzése i relé kontaktusok Funkciók fali vezérlő ikonokkal egyéb vezérlők O / OFF fényerőszabályzás időzítés Mester OFF Mozgásérzékelő funkció: Ha a vendég belép a helyiségbe, a mozgásérzékelő (vezeték nélküli vagy vezetékes a sorkapocsba bekötve) parancsot küld a világítás bekapcsolására. (A sorkapocsba csatlakoztatható meglévő kapcsoló (potenciálmentes), mely akár hosszabb ideig is bekapcsolt állapotban lehet). Az ajtónyitás érzékelő késleltetett kikapcsolás funkciója: Ha a vendég becsukja az ajtót (vagy a takarító a takarítás után), akkor az időzítő elindul (az idő beállítható), majd a késleltetés végén a világítás kikapcsol. A kikapcsolás csak abban az esetben következik be, ha senki sem mozog a szobában. Ha mozgás van, akkor törlődik az ajtónyitás érzékelő (késleltetett kikapcsolás) parancs. Éjszaka funkció: Ha a vendég aludni készül és megnyomja az RFWB-40 vezeték nélküli fali vezérlő 4. gombját (MASTER OFF), akkor hatástalanítja a detektorokat, így pl. a mozgásérzékelő nem kapcsolja fel a világítást, ha megmozdul az ágyban. A MASTER OFF parancs minden egységnek kiküldésre kerül. RF meglévő kapcsoló dugalj RF RFSAI-161B vezérelt egység Fő fényforrás Ajtónyitás érzékelő Ajtók RFSA-61B RFSA-61B RFDE-71B lámpa fényerő-szabályzás Mozgásérzékelő vendég Az RFWB-40 vezeték nélküli fali vezérlő többi csatornája felhasználható más egységek vezérléséhez, mint pl. RFDE, RFSA (konnektorok, lámpák, függönyök vezérlése). Reggel a vendég az RFWB-40 vezeték nélküli fali vezérlő bármelyik gombját (vagy az RFSAI-161B csatlakozójára kötött nyomógombját) megnyomva aktiválja a világítás automatikus szabályozását.

30 58 RFTC-150/G Programozható szobatermosztát RFSA-166M Vezeték nélküli kapcsolóegység 59 : apos kivitel - mélysége mindössze 0 mm! Az RFTC-150/G egy vezeték nélküli programozható termosztát, mely belső érzékelőjével méri a szoba hőmérsékletét és a programnak megfelelően parancsot küld egy RFSA-166M kapcsoló egységnek a fan coil vezérlésére. Beállítható automatikus vagy kézi üzemmód. Hőmérséklet mérési tartomány: C A háttérvilágítású CD kijelző mutatja az aktuális és a beállított hőmérsékletet, a kapcsolási állapotot (O / OFF), az akkumulátor állapotát, a hét napját és a pontos időt. Tápfeszültség x AAA 1.5 V elemekről, élettartam kb. 1 év. A sík hátlapnak köszönhetően az egység bárhol elhelyezhető a térben. Az eszköz a OGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). A hatótávolsága 100 méter (nyílt terepen), ha a jelátvitel nem megfelelő, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal re n delkező egységek, amelyek támogatják ezt a funkciót. A-E KÜSŐ ATEA 6-csatornás kapcsolóelem, mellyel vezérelhető a fűtés / hűtés üzemmód és a 3 sebesség. Az RFWD-100 detektor az RFSA-166M első reléjével párosítható. A csomag tartalmaz egy A-I belső antennát, melyet fémszekrénybe telepítésnél egy külső A-E antennára kell cserélni (külön rendelésre). Az egységek támogatják az RF érzékelőkkel történő kommunikációt. Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül. A hatótávolsága 100 méter (nyílt terepen), ha a jelátvitel nem megfelelő, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Kommunikáció kétirányú ies RF Control protokollal. RFTC-150/G RFSA-166M/30 V RFSA-166M/4 V Elem élettartama: x 1.5V AAA elem kb. 1 év átszólagos teljesítmény: V AC / Hz 1-4 V AC/DC SEV min. VA / max. 5 VA - ablak a vezérlések számától függően min. 0.5W / max..5w max. 1.8 W Hőmérséklet korrekció: Hőm. korrekció tartománya: nyomógomb / ^ ± 5 C Érintkezők száma: +10% / -5 % 3x váltó (AgSnO ); Detektor RFWD-100 Kijelző: CD, karakter 3x záró (AgSnO ) Háttérvilágítás: IGE / aktív - kék évleges áram: 8 A / AC1 Jelátvitel / funkció jelzése: Hőmérséklet mérési bemenet: Méréstartomány, pontosság: szimbólumok 1x beépített érzékelő RF Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: 000 VA / AC1 10 A / <3 s 50 V AC1 30 V Frekvencia: 0 max C ; 0.3 C a tartományban RFTC-150/G Min. Kapcsolható teljesítmény DC: Mechanikai élettartam: 500 mw 1x10 7 Jelátvitel módja: kétirányú címzett üzenet max. 100 m 30 V Elektromos élettartam (AC1): RF adóparancs frekvenciája: 1x10 5 Minimális távolság Kézi vezérlés: PROG nyomógombbal (O/OFF) (adó-vevő): Vezérelhető RFSA-6x 0 mm Antenna kimenet: max. 100 m SMA csatlakozó* RFSA-166M egységek max. száma: 4 Program: heti -15 C C keret - műanyag: C falon ragasztás / csavarozás IP0 85 x 85 x 0 mm RFSA-166M Fan coil Vezeték keresztmetszete (mm ) : DI sín E IP 0 az előlap felől III. max. 1x.5, max. x 1.5 / érvéggel max. 1x.5 Fan coil Az ablak nyitása (a mágnes eltávolítása az érzékelőtől) kikapcsolja az RFSA-166M által vezérelt fűtő / hűtő készüléket. Keret - fém, üveg, fa, gránit: 94 x 94 x 0 mm 90 x 5 x 65 mm 66 g (elemek nélkül) 64 g E 60669, E 300 0, E irányelv RTTE, E 60669, E 300 0, E Vč. 46/000Sb (1999/ES irányelv) irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) * Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 m.

31 60 RFSTI-111B Hőmérsékletvédelmi egység Kiegészítők 61 RFSTI-111B/30V RFSTI-111B/10V RFSTI-111B/4V 30 V AC / 10 V AC / 1-4 V AC/DC Hz 60Hz 50-60Hz átszólagos teljesítmény: 9 VA / cos φ = VA / cos φ = W +10 %; -15 % Hőmérséklet mérési bemenet: 1x TZ / TC külső hőmérséklet érzékelő bemenet * Hőmérséklet mérés tartománya és pontossága: C; 0.5 C a tartományban Érintkezők száma: 1x záró (AgSnO ) évleges áram: 1 A / AC1 Kapcsolható teljesítmény: 3000 VA / AC1, 384 W / DC Csúcsáram: 30 A / max. 4 mp-nél 10% Kapcsolható feszültség: 50 V/AC1 / 4 V DC Min. DC kapcsolási képesség: 100 ma / 10V Szigetelési feszültség a kimenetek és a belső áramkör megerősített szigetelés között: (túlfeszültségi kat. III. az E szerint) Szigetelési feszültség a nyitott érintkezőkön: 1 kv Mechanikai élettartam: 3x10 7 Elektromos élettartam (AC1): 5x10 4 RF adóparancs frekvenciája: max. 160 m C Tárolási hőmérséklet: C Működés jelzéséhez: piros ED Szabályozás jelzése: zöld ED : bekötővezetékeken szabadon IP 30 III. Csatlakozás (CY vez., x 0.75 mm, x.5 mm, keresztm.): 90 mm 49 x 49 x 1 mm 50 g Az 1-csatornás hőmérsékletvédelmi egység túlmelegedés / túlhűtés elleni védelmére szolgál, mely megvédi a helyiség butorait és készülékeit a károsodástól. Különösen alkalmas hotelszobák védelmére. A külső érzékelő C tartományban méri a helyiség hőmérsékletét és a beállított (kritikus) hőmérséklet elérésekor kapcsolja a fan coil vagy légkondicionáló berendezést. A BOX kialakítás lehetővé teszi közvetlenül szerelvény dobozba, mennyezetre vagy a vezérelt készülék burkolata alá telepítését. Kapcsolható terhelés max. 1 A (3000 VA). Az egységek támogatják az RF érzékelőkkel történő kommunikációt. A hatótávolsága 160 méter (nyílt terepen), ha a jelátvitel nem megfelelő, akkor használható az RFRP-0 jelismétlő vagy az RFIO protokollal rendelkező egységek, amelyek támogatják ezt a funkciót. Az ies RF Control (RFIO ) címkével ellátott egységek esetében az RFAF / USB szerviz eszköz segítségével állíthatja be az átjátszó (jelismétlő) funkcióit. Kommunikáció kétirányú ies RF Control protokollal (RFIO ). Külső érzékelő: TC ( C) vagy TZ ( C); hossza 3 m, 6 m, 1 m. HYST - hiszterézis beálítása yomógomb PROG ullavezető Fázisvezető Funkciók Külső érzékelő méri a helyiség hőmérsékletét és a beállított hőmérsékletet szerint kapcsolja a légkondicionálót. Reagál a detektorok parancsára - ha kinyitják az ablakot, kikapcsolja a légkondicionálót. RFSTI-111B érzékelő kritikus hőmérséklet 10 C Sorkapocs külső hőmérséklet érzékelő bekötéséhez TEMP - hőmérséklet beálítása Eszköz állapot jelzése i relé kontaktusok Fan coil TEVA 30V, TEVA 4V Termoszelep-mozgató EA kód TEVA 30V, C: TEVA 30V, O: TEVA 4V, C: TEVA 4V, O: Működési feszültség: Kapcsolható max. áram: Működési áram: Zárási / nyitási idő: Teljesítmény: Működtető erő: öket: Működtető erő: Vezeték hossza: Csatlakozó vezeték: Közeg hőmérséklet: Szín: Méretek m/sz/á: TEVA 30V 30V, 50/60 Hz 300 ma max. percig 8 ma kb. 3 perc 1.8 W IP 54/II 4 mm 100 ±5 % 1 m x 0.75 mm C fehér RA x 44 x 61 mm TEVA 4V A-I Belső antenna A-E Külső antenna műanyag szekrénybe rúd antenna 90 fokos csatlakozással, kábel nélkül érzékenység 1 db az A-I belső antenna tartozéka a komplett terméknek EA kód A-I belső antenna: FP-1 Vízérzékelő szonda 4V, 50/60 Hz 50 ma max. percig 75 ma kb. 3 perc 1.8 W IP 54/II 4 mm 100 ±5 % 1 m x 0.75 mm C fehér RA x 44 x 61 mm A TEVA termoszelep-mozgató melegvizes padló- és radiátoros fűtések zónaszelep működtetésére használható. Csendes működésű szelepmozgató, mely jelzi a beépített szelep helyzetét. A beszereléshez használhatóak a VA szelep adapterek. A TEVA szelepmozgatók sokféle termosztatikus szelephez használhatók. Változatok: - Alaphelyzetben (feszültség nélkül)nyitott (O). - Alaphelyzetben zárt (C). Tipikus alkalmazása: Padlófűtés - az RFTC-50/G vezeték nélküli programozható termosztát méri a helyiség hőmérsékletét és a beállított programnak megfelelően parancsot küld az RFSA-66M kapcsolóegységnek, mely nyitja/zárja a TEVA szelepmozgató segítségével a fűtési zóna termoszelepét. fémszekrénybe szereléshez 3 m kábellel érzékenység 5 db az A-E külső antennát megrendelésre szállítjuk EA kód A-E külső antenna: * A hőmérséklet érzékelő bemenetek a tápfeszültség potenciálján lehetnek. Kábel hossza: Kapcsolódó szabvány: FP-1-10 max. +40 C ragasztás m 60 x 30 x 8 mm E , E 550 EA kód FP-1:

32 6 Kiegészítők Kiegészítők 63 TC, TZ Hőmérséklet érzékelők CT50 Áramváltó transzformátor EA kód TC-0: TC-3: TC-6: TC-1: Tartomány: Érzékelő elem: τ65 - levegő/víz: τ95 - levegő/víz: Kábel anyag: Mérőfej anyaga: Védettségi fok: TZ-0: TZ-3: TZ-6: TZ-1: Hőmérséklet érzékelő típusok - hossza: - tömege: - hossza: - tömege: - hossza: - tömege: - hossza: - tömege: τ65 (95): az az időtartam, mely alatt az érzékelő 65 (95) %-ban eléri környezete hőmérsékletét. TC C TC 1K 5 % (τ65) 9 s / 3 s (τ95) 306 s / 56 s magas hőállóságú PVC magas hőállóságú PVC IP67 - TC mm 5 g TC-3 3 m 108 g TC-6 6 m 13 g TC-1 1 m 466 g TZ C TC 1K 5 % (τ65) 6 s / 8 s (τ95) 16 s / 3 s szilikon nikkelezett réz IP67 - TZ mm 4.5 g TZ-3 3 m 106 g TZ-6 6 m 16 g TZ-1 1 m 418 g TC termisztor hőmérséklet érzékelők fém hüvely fejjel és hővezető tömítésel (TZ) vagy PVC fejjel (TC). TC érzékelő: - CYSY D x 0.5 mm vezetékkel szerelve. TZ érzékelő: - VO3SS-F D x 0.5 mm szilikon szigetelésű vezetékkel szerelve. - Használható magasabb hőmérsékletű alkalmazásokhoz. A hőmérsékletérzékelő közvetlenül a sorkapocsba köthető. A kábelhosszakat nem lehet megváltoztatni, szerkezetüket módosítani. Az érzékelők ellenállásértékei a hőmérséklet függvényében o a[c] Az TC érzékelő pontossága: 1 kω ± 5%, 5 C-on. Az érzékelők reakcióideje levegőben 0 00:00 0:53 05:46 08:38 11:31 14:4 17:17 s [min] PVC Silikon PVC - reakciója a levegő hőmérséklet változására.5 C - 58 C között. Szilikon -reakciója a levegő hőmérséklet változására.5 C C között. Hőmérséklet érzékelők Hőmérséklet ( C) Érzékelő TC (kω) EA kód CT50: Áramváltó - a CT50 kábel átvezető nyílása nyitható és csukható, mely lehetővé teszi a meglévő vezetékre - jellemzően fő áramkörbe - történő elhelyezését a vezeték csatlakozásának megbontása nélkül. S, MS, WS, IRS Szenzorok EA kód S: MS: WS: IRS: Bekötő vezeték keresztmetszete: Vezeték hossza: S MS WS IRS C max. 3.5 mm 1.5 m* IP0 * Szállítva standard, 1.5 m hosszú vezetékkel, egyedileg rendelhető hossz max. 5 m. Áram: : Konverziós arány: Pontosság: Átütési szilárdság, Ferrit magok / szekunder tekercs: Frekvencia: Egyéb információk Tárolási hőmérséklet: Éghetőségi osztály: A primer vezeték max. átmérője: Méretek (H x SZ x M): CT50 50 A 50 A / ma 3000:1 1 % 000 V AC / 1 min Hz C C U 94 - V 0 16 mm 31 x 46 x 3 mm 86 g S (ED érzékelő): A ED-érzékelő figyeli a mérőn lévő ED impulzusait, amelyik villogással jelzi a fogyasztást. Az érzékelő szkenner a mérő fogyasztást jelző ED diódája főlé ragasztással rögzíthető. Az érzékelőt az RFTM -1 konverter sorkapocsába kell bekötni. MS (Mágneses érzékelő): A mágneses érzékelő figyeli a szám mozgását, amelyre egy állandó mágnes van elhelyezve. Az érzékelő szkennert ragasztással lehet rögzíteni a mérő tárcsája fölé. Az érzékelőt az RFTM -1 konverter sorkapocsába kell bekötni. WS (mágneses szenzor vízmérőkhöz): A mágneses érzékelő észleli az impulzust, melyet a mérő tárcsájára elhelyezett mágnes hoz létre minden egyes fordulatnál. Az érzékelő szenzor ragasztással van rögzítve a mérőóra tárcsája felett. Az érzékelő az RFTM-1 konverter sorkapcsához csatlakozik az egységen belül. IRS (IR érzékelő): Az infravörös érzékelő fényvisszaverődéssel érzékeli a mérőn lévő szám vagy a forgó mutató mozgását (elsősorban a vízmérőknél). Az érzékelő szkennert ragasztással lehet rögzíteni a mérő forgótárcsája vagy a szám fölé. Az érzékelőt az RFTM -1 konverter sorkapocsába kell bekötni. TC Méretek 8. mm 0 mm TZ.65 mm 6. mm

33 64 Kapcsolók Dimmerek 65 Egyfunkciós - RFSA-11B Multifunkciós RFDA-73M/RGB, RFDE-71B, RFDE-71M, RFDSC-71, RFDAC-71B yomógombos O/OFF funkció Világítási kép - 1. funkció <0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s Világítási kép -. funkció <3s <3s >3s <3s <3s >3s <3s Multifunkciós - RFSA-61B, RFSA-6B, RFSA-61M, RFSA-66M, RFSAI-61B, RFSC-61, RFUS-61 A vezérlő egyik nyomógombjával a kimeneti kontaktus zár, a másikkal nyit. Funkció 1 - nyomógomb Funkció - nyomógomb Funkció 3 - kikapcsolás a b c a) 0.5 mp-nél rövidebb gombnyomásra be- vagy kikapcsolja a világítást. b) A gomb 0.5 mp-nél hosszabb nyomására folyamatosan változik a fényerő. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A fényerősség gombnyomással bármikor átállítható. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. 3s a b c a) 3mp-nél rövidebb gombnyomásra a világítás be- vagy kikapcsol. b) 3 mp-nél hosszabb gombnyomásra, a gyors fényerősség változás elkerülésére a fényerő csak a 3 mp letelte után kezd el változni. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A beállítás bármikor megváltoztatható a gomb 3 mp-nél hoszszabb nyomva tartásával. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. 3s Világítási kép - 3. funkció Világítási kép - 4. funkció i kontaktus zár, amikor megnyomjuk a gombot és nyit, amikor elengedjük a gombot. i kontaktus zár, amikor megnyomjuk a gombot. i kontaktus nyit, amikor megnyomjuk a gombot. <0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s <0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s Funkció 4 - impulzusrelé Funkció 5 - kikapcsolás késleltető Funkció 6 - bekapcsolás késleltető Minden gombnyomásra a kimenet állapotot vált. Ha zárt volt, akkor nyit, ha nyitott volt, akkor zár. Gombnyomásra a kimeneti kontaktus zár, a beállított időintervallum letelte után pedig nyit. t = s...60min. Gombnyomásra a kimeneti kontaktus nyit, a beállított időintervallum letelte után pedig zár. t = s...60min. t=3s t=3s a b c a) 0.5 mp-nél rövidebb gombnyomásra a világítás 3 mp alatt folyamatosan maximálisra áll be (100%-ra). Rövid gombnyomásra a világítás 3 mp alatt kikapcsol. b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A fényerősség gombnyomással bármikor átállítható. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. apkelte funkció <0.5s t=3s t=3s a b c a) 0.5 mp-nél rövidebb gombnyomásra a világítás bekapcsol. Rövid gombnyomásra a világítás 3 mp alatt kikapcsol (100%-ról). b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A fényerősség gombnyomással bármikor átállítható. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. apnyugta funkció <0.5s t=3s Termékek terhelhetősége t=s..30min t=s..30min RFJA-1B; RFSA-6B; RFSA-66M; RFSTI-11/G; RFGSM-0M Terhelés típusa Érintk. anyaga AgSnO érintkező 8 A cos φ 0.95 M M HA.30V AC1 AC AC3 AC5a kompenzálatlan AC5a kompenzált AC5b AC6a AC7b AC1 50 V / 8 A 50 V / 5 A 50 V / 4 A x x 50 W 50 V / 4 A 50 V / 1 A 50 V / 1 A A gomb megnyomása után a világítás fényerőssége folyamatosan növekszik a beállított idő alatt, mp és 30 perc között. O/OFF funkció <0.5s <0.5s <0.5s <0.5s >0.5s >0.5s <0.5s A gomb megnyomása után a világítás fényerőssége folyamatosan csökken a beállított idő alatt, mp és 30 perc között. Kikapcsolás funkció <0.5s >0.5s Terhelés típusa K M M AC13 AC14 AC15 DC1 DC3 DC5 DC1 DC13 DC14 Érintk. anyaga AgSnO érintkező 8 A x 50 V / 4 A 50 V / 3 A 30 V / 8 A 4 V /3 A 30 V / A 30 V / 8 A 30 V / A x Impulzusrelé : gombnyomásra a világítás ellenkező állapotba kapcsol, ha be volt kapcsolva, akkor ki, ha ki volt kapcsolva, akkor be. A dimmer kimenete gombnyomásra kikapcsol. RFUS-61 Terhelés típusa Érintk. anyaga AgSnO érintkező 14 A Terhelés típusa Érintk. anyaga AgSnO érintkező 14 A cos φ 0.95 M M HA.30V AC1 AC AC3 AC5a kompenzálatlan AC5a kompenzált AC5b AC6a AC7b AC1 30 V / 3 A 30V / 3A (690VA) 50 V / 1 A 50 V / 5 A 50 V / 3 A 1000 W x 50 V / 3 A x (690 VA) do max vstupní C=14uF K M M AC13 AC14 AC15 DC1 DC3 DC5 DC1 DC13 DC14 x 50 V / 6 A 50 V / 6 A 4 V / 10 A 4 V / 3 A 4 V / A 4 V / 6 A 4 V / A x EKO EP dimmerek és EKO ighting fényforrások terhelési táblázata DB-E7-806-K7 ED körték ED spotok ED panelek ED / RGB szalagok DB-E K DS-GU K S-GU K S-GU K P K P K darab darab darab darab darab darab darab darab darab darab darab darab darab RFDSC Dải ED 7.W Dải ED 14.4W Dải ED 19.W Dải ED 8.8W Dải RGB 7.W Dải RGB 14.4W RFSA-11B; RFSA-61B; RFSA-61M; RFSTI-11B; RFDAC-71B, RFSC-61, RFSAI-61B RFDE-71B Terhelés típusa Érintk. anyaga AgSnO érintkező 16 A Terhelés típusa Érintk. anyaga AgSnO érintkező 16 A cos φ 0.95 M M HA.30V AC1 AC AC3 AC5a kompenzálatlan AC5a kompenzált AC5b AC6a AC7b AC1 30 V / 3 A 30 V / 3 A (690 VA) 50 V / 16 A 50 V / 5 A 50 V / 3 A 1000 W x 50 V / 3 A 50 V / 10 A (690 VA) do max vstupní C=14uF K M M AC13 AC14 AC15 DC1 DC3 DC5 DC1 DC13 DC14 x 50 V / 6 A 50 V / 6 A 4 V / 10 A 4 V / 3 A 4 V / A 4 V / 6 A 4 V / A x RFDA-73M/RGB x8m 3x4m 3x5m 3x4m 0m 10m RFDAC-71B Figyelem! Az adatok a hálózat állapota, a vezeték hossza és egyéb tényezők miatt eltérhetnek a megadottaktól. A táblázat olyan vizsgálati eredményeket tartalmaz, melyek belső forrásból származnak, ezért ügyfelek számára csak informatív jellegűek. A termékeket az EKO EP teszt laboratóriumában teszteltük, ezért a vállalat nem vállal felelősséget semmilyen utánzott tesztkörnyezetben történt vizsgálatra. Induktív és kapacitív terhelések nem csatlakoztathatók egyszerre!

34 66 Telepítés Az eszközök méretei 67 Szerelvénydobozba Sík felületre Szerelvénydobozba Sík felületre 1 1) Felületre szerelhető Falra vagy 65 mm-es dobozba szerelhető (94) RF Touch-W RFWB-0/G RFWB-40/G RFTC-10/G RFTC-50/G RFTC-150/G RF Touch-W 4 RF Touch-B 85 (94) A méretek a fém, üveg, fa és gránit keretekre vonatkoznak 4 RFSTI-11G 46 RFTC-100/G 16 RFWB-0/G RFWB-40/G 0 RFTC-10/G RFTC-50/G 3 4 ) Süllyesztve szerelhető RF Touch-B RFSTI-11/G RFTC-100/G RFDW-71 3) DI sínre szerelhető E szerinti DI sín RF Key IP Szerelvénydobozba 36 RFDW-71 RFSG-1M RFGSM-0M RFPM-M RFDA-73M/RGB RFDE-71M RFSA-61M RFSA-66M RFSA-166M RF Pilot 1Modul RFUS-61 3Modul IP65 1 4) Kötő- vagy szerelvénydobozba telepíthető RFIM-0B RFIM-40B RFDAC-71B RFDE-71B RFSA-11B RFSA-61B RFSA-6B RFSAI-61B RFJA-1B RFJA-3B RFSF-1B RFSTI-11B RFTI-10B RFSAI-161B RFSTI-111B RFSG-1M RFSA-61M 59 5 RFGSM-0M RFDE-71M RFSOU-1 RFTM MII MII RFDAC-71B RFDE-71B RFSA-11B RFSA-61B RFSA-6B RFSAI-61B RFJA-1B RFJA-3B RFSAI-161B RFSTI-111B R RFIM-0B RFIM-40B RFTI-10B RFSF-1B RFJA-1B/4VDC RFJA-3B/4VDC R RFDE-71B RFSA-11B RFSA-61B RFSA-6B RFSAI-61B RFSTI-11B RFDAC-71B RFJA-1B/30V RFJA-3B/30V 10 RFRP-0 RFSC RFDSC-71 RFSOU-1 RFUS-61 RFTM-1 RFSF-1B RFSD-100 RFMD-100 RFWD RFSA-66M RFPM-M 65 RFDA-73M/RGB Dugaszolható 5) Készülék burkolata alá telepíthető Detektor Detektor 77 6) Felületre szerelhető Detektor érzékelő mágnes RFSD-100 RFSD-101 RFMD-100 RFWD-100

35 aktuální teplota topení Protokoll és kompatibilitás RF szettek vezérlők és egységek kombinációi 69 Az egységek közötti kommunikáció vezeték nélküli kapcsolattal történik MHz-en (országos szabványok / előírások Alap szettek szerint), az egyedi RFIO és RFIO protokollok használatával. Mindkettő az EKO EP szabadalmaztatott vezeték nélküli protokollja, amelyek teljesen egyedi szerkezettel rendelkeznek. Az RFIO az RFIO protokoll kiterjesztése, és lehetővé teszi a felhasználók számára új funkciók használatát, például a készülék jelismétlőként (repeater) történő használatát a kiválasztott funkciókhoz. Ez a protokoll teljes mértékben kompatibilis a protokoll korábbi verziójával (RFIO). RFSET-SW-Z1 1x RFSA-11B vezeték nélküli kapcsolóegység 1x RFWB-0/G - fehér vezeték nélküli fali vezérlő RFSET-SK-Z1 1x RFSA-11B vezeték nélküli kapcsolóegység 1x RF-Key/B - fekete kulcstartós távirányító Az egyes területeken használható frekvenciák: 866 MHz India 868 MHz EU, Ukrajna, Oroszország, Közel-Kelet 916 MHz Észak- és Dél-Amerika, Ausztrália, Új-Zéland Az RFIO protokoll előnyei: A kommunikáció alacsony energiafelhasználású és megbízhatóan továbbítja a kis adatcsomagokat. Használatához nincs szükség díjra vagy licencre. A kommunikációs teret nem terheli felesleges, nem címzett parancsokkal. A használt frekvencia nem zavarja a Wi-Fi / Bluetooth eszközöket. Az egységek közötti kommunikáció beállításához nincs szükség számítógépre vagy rendszerre. Az RFIO protokoll további előnyei: Az RFIO feliratú termékek lehetővé teszik a kiválasztott egységek beállítását jelismétlőként (repeater). Az egyésgek FW-je egyszerűen frissíthető az RFAF/USB szerviz eszközzel (kivéve RFGSM-0M). A kiválasztott egységek képesek kommunikálni az RFMD-100, RFWD-100 és RFSD-100/RFSD-101 érzékelőkkel is. A vezeték nélküli egységek közötti adatátvitel során a hatótávolságon belüli egyéb vevők segítséget nyújthatnak az információ (csomag) átvitelében távoli, egyébként közvetlenül nem elérhető vevőkészülékekhez. ehetőség van nagyméretű objektumok (ingatlanok) lefedésére, valamint a bíztonság növelésére RF kommunikációs szempontból kritikusabb épületekben. Az RFIO egységekkel való visszafelé kompatibilitás megmarad. Multifunkciós szettek RFSET-SW-F1 1x RFSA-61B vezeték nélküli kapcsolóegység 1x RFWB-40/G fehér vezeték nélküli fali vezérlő RFSET-SK-F1 1x RFSA-61B vezeték nélküli kapcsolóegység 1x RF-Key/B - fekete kulcstartós távirányító RFSET-SMK-F1 1x RFSA-61M vezeték nélküli kapcsolóegység A-I antennával 1x RF-Key/B - fekete kulcstartós távirányító meteoállomás kamerák redőnyök Wi-Fi роутер ea RF világítások 3 teplota ea IR RFWB, RF Pilot vezérlők 1 C készülékek ihc mobil alkalmazás VDP audió / videó TV és egyéb eszközök

36 70 Szettek Szettek 71 A FÉYEK JÁTÉKA RÁDIÓ ÉS ZEE EGY KAPCSOÓYI FEÜETE KÖTSÉGHATÉKOY FŰTÉS TÁVEZÉRET FŰTÉS 1 ITEIGES RF BOX 1 ARA RÁDIÓ 1 RF TOUCH KÖZPOTI VEZÉRŐ 1 ITEIGES RF BOX 3 SZÍES VEZETÉK ÉKÜI ED FÉYFORRÁS HAGSZÓRÓ 3 VEZETÉK ÉKÜI TERMOFEJ 3 VEZETÉK ÉKÜI TERMOFEJ EGY CSOMAG OTTHOA VIÁGÍTÁSÁAK OKOSTEEFOOS VEZÉRÉSÉHEZ ZEE EJÁTSZÓ, AMEY TÖKÉETESE IESZKEDIK OTTHOA BESŐ TERÉBE FŰTÉSVEZÉRÉS AZ RF TOUCH KÖZPOTI EGYSÉGGE EGY SZETT OKOSTEEFOOS FŰTÉSVEZÉRÉSHEZ Soha nem volt egyszerűbb beállítani a kedvéhez illő hangulatvilágítást, legyen szó egy jó könyv olvasásáról, a kedvenc film megnézéséről, vagy egy jó kis házibuliról a barátokkal. Minden, ami ehhez szükséges, az mindössze néhány vezeték nélküli ED fényforrás és egy Intelligens RF Box. Segítségükkel kényelmesen, okostelefonjáról, táblgépéről vagy okos TV készülékéről vezérelheti otthona berendezéseit, beleértve a színes világítást és egyéb fogyasztókat. A ARA egy internet rádió- és audió lejátszó eszköz. 40 előre beállított rádió állomással szállítjuk, de az állomások listáját ízlése és hangulata szerint bármikor egyszerűen testre szabhatja. A ARA lejátssza kedvenc zenéit, amelyek AS szerverén, vagy külső eszközön (telefon, mp3 lejátszó stb.) találhatók. Az egységhez közvetlenül csatlakoztatható hangszóró (egyazon OGUS 90 dizájnban), de beépített erősítőjének köszönhetően falba süllyesztett hangszórók, vagy külső hangfalak is ráköthetők. A csomagban 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátor szelepére rögzíthetők. Mérik a helyiség hőmérsékletét, és az értéket továbbítják az RF Touch központi vezérlőnek. Az RF Touch az adatokat összehasonlítja a beállított hőmérsékleti értékkel, és szükség szerint utasítást ad a szelep elzárására vagy megnyitására. A szett tartalma lehetőséget kínál heti fűtési program beállítására, és akár három különböző helyiség programozott fűtésszabályzására. A három termofej egyszerűen felcsavarozható a radiátorok meglévő szelepeire. Mérik a helyiségek hőmérsékletét, és a mért értékeket továbbítják az Intelligens RF Boxnak. Az Intelligens RF Box összeveti az adatokat a beállított fűtési program szerinti kívánt hőmérséklettel, és parancsot ad a megfelelő termofejnek a szelep elzárására vagy megnyitására. A vezérelt fűtési kör bármikor bekapcsolható az okostelefonos alkalmazáson keresztül, akár távolról is. Ez azt jelenti, hogy bármikor bekapcsolhatja a fűtést a helyiségben, és mire hazaér, kellemes meleg fogadja majd. EGY VEZÉRŐ MIDEHEZ TEJES EEŐRZÉS OTTHOA FEETT FŰTÉSSZABÁYZÁS EGYSZERŰE ITEIGES 1 IR BOX 1 IETTIGES RF BOX 1 KAPCSO- HATÓ DUGAJ 1 VEZETÉK ÉKÜI TERMOSZTÁT 3 IR ADÓ RGB ED FÉYFORRÁS 1 KAMERA 1 KAPCSOHATÓ DUGAJ EGY SZETT AZ IFRA VEZÉRÉSŰ ESZKÖZÖK IRÁYÍTÁSÁHOZ VEZÉREJE OTTHOÁT OKOSTEEFORÓ SZETT OTTHOA VEZETÉK ÉKÜI FŰTÉSVEZÉRÉSÉHEZ MŰSZAKI TÁMOGATÁS Az Intelligens IR Boxnak köszönhetően mostantól okostelefonjáról is vezérelheti otthona IR berendezéseit. Ezentúl nem lesz szüksége egy sor különböző távirányítóra, nem kell elemet cserélnie bennük. Telefonja mindig a keze ügyében van, így egyszerűen vezérelheti berendezéseit, sőt, még azokat is, amelyek egy másik helyiségben vannak (pl. a nappaliból lekapcsolhatja a gyerekszobában lévő TV készüléket). Ez a szett egy alap szett az Ön számára, ha kényelmesebbé szeretné tenni otthonát. A csomag két színes ED fényforrást, egy kapcsolható dugaljat, egy Intelligens RF Boxot, és egy IP kamerát tartalmaz. A szett tartalma előprogramozott, azaz a telepítést követően azonnal egyszerűen használatba vehető. Ez a szett lehetőséget nyújt hősugárzó, olajradiátor, vagy mobil klíma berendezés egyszerű és gazdaságos vezérléséhez. Csak dugja be a vezérelni kívánt hőforrás csatlakozóját a kapcsolható konnektorba és helyezze el az RFTC-50/G vezeték nélküli termosztátot a megfelelő helyre. A kívánt hőmérsékletet a termosztáton lehet beállítani. A termosztát rendszeresen méri a helyiség hőmérsékletét, és a kívánt hőmérséklet elérésekor be- vagy kikapcsolja a hőforrást Virtuális szettek Virtuális szettek A virtuális szettek olyan termékeket tartalmaznak, melyek önálló termékként kerülnek csomagolásra, másrészről azonban előprogramozottak, tehát a telepítést követően azonnal használhatók. Szettben ezek a termékek kedvezményes áron vásárolhatók meg. A szettek tartalma előre meghatározott, így nem módosítható. MEEGVIZES PADÓFŰTÉS SZABÁYZÁS EETROMOS PADÓFŰTÉS VÍZKIÖMÉS ÉRZÉKEÉS SZÍES RGB ED SZAAG A vezeték nélküli termosztát figyeli az adott helyiség hőmérsékletét, és összeveti azt a futó fűtési programban beállított kívánt hőmérséklettel. Amennyiben a mért hőmérséklet alacsonyabb, mint a kívánt hőmérséklet, az eszköz parancsot küld a fűtés bekapcsolására. A hatcsatornás kapcsolóegység egy időben hat termoszelep, azaz hat fűtési kör vezérlésére alkalmas. A SZETT TARTAMA: RFTC-50/G vezeték nélküli termosztát, RFSA-66M vezeték nélküli kapcsolóegység, TEVA/30V termoszelep. A hőmérsékletérzékelős kapcsolóegység (kettő az egyben), külső hőérzékelőjével méri a padló hőmérsékletét. A mért adatot továbbítja az RF Touch központi egységnek, amely a mért adatot összeveti a beállított hőmérsékleti értékkel, és be- vagy kikapcsolja az adott fűtési kört. Egy rendszeren belül akár négy hőérzékelő/kapcsolóegység használható. 1) tipp - Amennyiben egy referenciahőmérséklet is elegendő Önnek, használja az RFTI- 10B egységet, kapcsoláshoz pedig az RFSA-66M hat csatornás kapcsolóegységet, mellyel akár hat fűtési kört is szabályozhat. ) tipp - Az RF Touch központi vezérlő helyett használhatja az Intelligens RF Boxot is, melyet okostelefonjáról is vezérelhet. Mindkét egység használható egy rendszeren belül. A SZETT TARTAMA: RFSTI-11/G hőmérsékletérzékelős kapcsolóegység, RF Touch vezeték nélküli érintőképernyős központi egység. Egy vezeték nélküli érzékelő folyamatosan ellenőrzi, nincs-e vízfolyás, vízkiömlés a kritikus helyiségekben (pince, akna, fürdőszoba, mosókonyha, stb.). Amennyiben folyadékot érzékel, azonnal utasítást küld a kapcsolóegységnek a fő vízszelep elzárására. A rendszer a GSM egységen keresztül SMS-ben Önt is tájékoztathatja az esemény bekövetkeztéről. A SZETT TARTAMA: RFUS-61 kapcsolóegység, RFSF-1B vezeték nélküli érzékelő, FP-1 szonda. Javasoljuk az MPW SS 304-1/ (3/4) 30V AC típusú szelepvezérlő használatát. Az okostelefonjára telepített alkalmazás segítségével (az Intelligens RF Boxon keresztül) utasíthatja a fényerőszabályzó egységet az RGB ED szalag vezérlésére. Az alkalmazáson keresztül BE/KI kapcsolhatja a ED szalag világítását, de szabályozhatja annak színét és fényerejét is. 1) tipp - az RGB ED szalag vezérelhető az RF Pilot távirányítóval, vagy az RFWB- 0/40/G, RF Key vezérlő egységekkel is. ) tipp - amennyiben nem szeretne RGB ED szalagot, választhat egyszínűt is (hideg fehér, meleg fehér, piros, stb.). Ebben az esetben az RFDA-73M/RGB egység minden egyes csatornájára 8m (7, W / m teljesítményű) ED szalag csatlakoztatható. A SZETT TARTAMA: Intelligens RF Box, RFDA-73M/RGB fényerőszabályzó, x 5 m RGB ED szalag 7. W/m teljesítménnyel, 30V/1V/100 W tápegység a ED szalaghoz.
