1 TELJES ELLENŐRZÉS OTTHONA FELETT SZETT OTTHONA OKOSTELEFONOS VEZÉRLÉSÉHEZ EGYSZERűEN TELEPITHETő ENERGIATAKAREKOS EV GARANCIA OTTHONA MINDEN KÉSZÜLÉKÉT IRÁNYÍTHATJA OKOSTELEFONJÁRÓL Telepítési kézikönyv 2.0

2 OTTHONA INTELLIGENS LEHET! TECHNIKAI TÁMOGATÁS

3 TELJES ELLENŐRZÉS OTTHONA FELETT VEZÉRELJE OTTHONÁT OKOSTELEFONRÓL A szett egy jól felszerelt kezdőcsomag azok számára, akik szeretnék korszerűsíteni otthonukat.a csomag tartalmaz 2 vezeték nélküli fényforrást, kapcsolható aljzatot, egy kamerát és egy intelligens RF Boxot, melyekkel kipróbálhatja a vezeték nélküli inels rendszer egységeit. Minden előre be van állítva, hogy Ön gyorsan és egyszerűen élvezhesse az irányítást! Most, hogy Őn megvásárolta ezt a szettet, még nem ért véget utazása az intelligens ház világában, ellenkezőleg, csak most kezdődik. A rendszer tetszés szerint bővíthető és testreszabható. Az Ön igényeivel, kíváncsiságával, felfedezési vágyával azonos ütemben bővítheti újabb és újabb funkciókkal. Köszönjük, hogy megvásárolta a TELJES ELLENŐRZÉS OTTHONA FELETT szettet. További szettek és bővítő eszközök a kézikönyv végén és a honlapon találhatók:

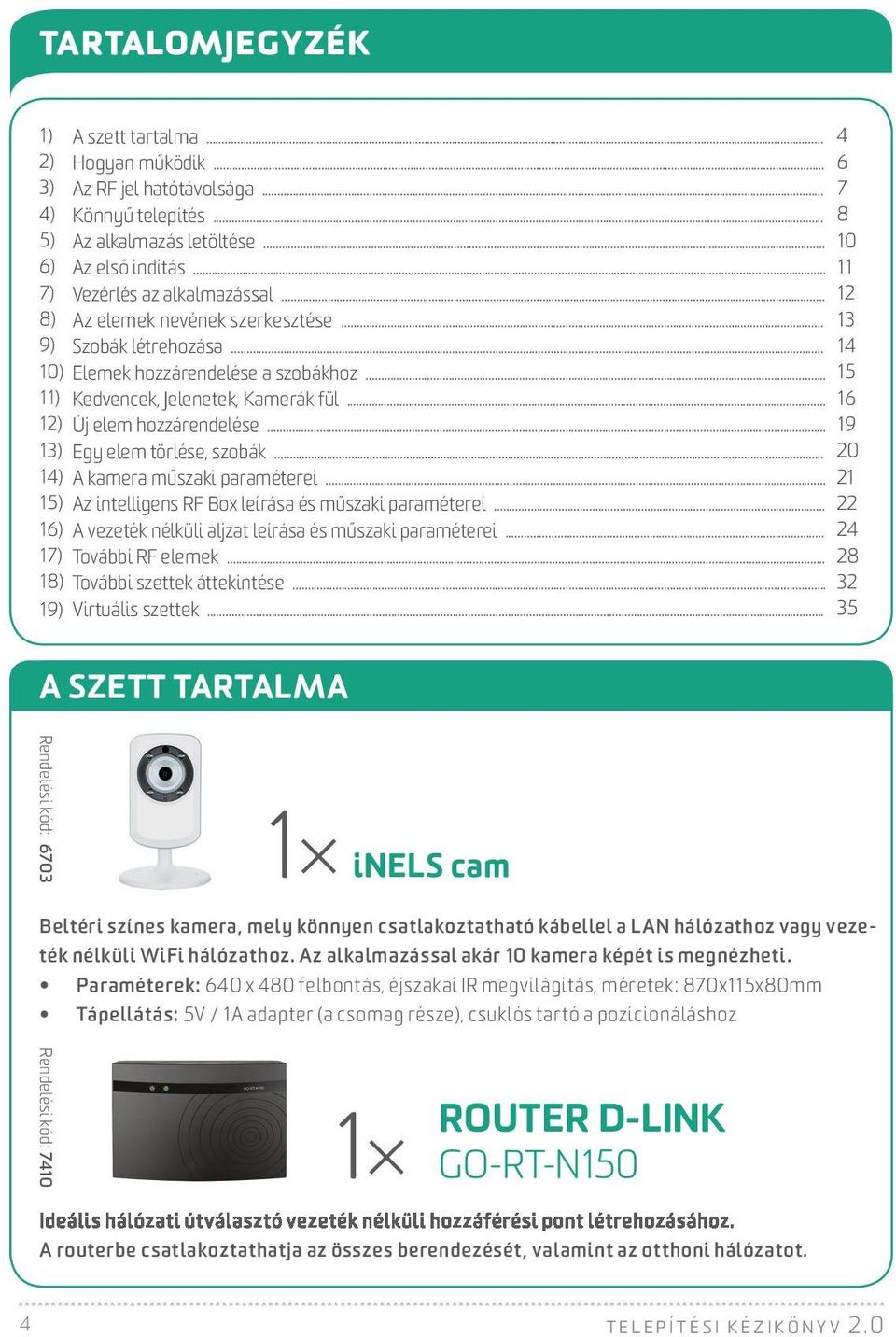

4 TARTALOMJEGYZÉK 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13) 14) 15) 16) 17) 18) 19) A szett tartalma... Hogyan működik... Az RF jel hatótávolsága... Könnyű telepítés... Az alkalmazás letöltése... Az első indítás... Vezérlés az alkalmazással... Az elemek nevének szerkesztése... Szobák létrehozása... Elemek hozzárendelése a szobákhoz... Kedvencek, Jelenetek, Kamerák fül... Új elem hozzárendelése... Egy elem törlése, szobák... A kamera műszaki paraméterei... Az intelligens RF Box leírása és műszaki paraméterei... A vezeték nélküli aljzat leírása és műszaki paraméterei... További RF elemek... További szettek áttekintése... Virtuális szettek A SZETT TARTALMA Rendelési kód: inels cam Beltéri színes kamera, mely könnyen csatlakoztatható kábellel a LAN hálózathoz vagy vezeték nélküli WiFi hálózathoz. Az alkalmazással akár 10 kamera képét is megnézheti. Paraméterek: 640 x 480 felbontás, éjszakai IR megvilágítás, méretek: 870x115x80mm Tápellátás: 5V / 1A adapter (a csomag része), csuklós tartó a pozícionáláshoz Rendelési kód: ROUTER D-LINK GO-RT-N150 A routerbe csatlakoztathatja az összes berendezését, valamint az otthoni hálózatot. 4 TELEPITESI KEZIKöNYV 2.0

5 A SZETT TARTALMA Rendelési kód: SZÍNES VEZETÉK NÉLKÜ- LI LED FÉNYFORRÁS RF-RGB-LED-550 Ez a LED fényforrás három különböző színű LED chipet tartalmaz (RGB), amelyek kombinációjával tetszőleges színű fényt keverhetünk (a fehéret is beleértve), akár különböző színhőmérséklettel. a fényforrás beépített RF vevőegységgel és fényerőszabályzóval rendelkezik, a korábbi fényforrás helyébe csavarva egyszerűen telepíthető funkciók: színes világítási képek, fényerő beállítás, színkeverés paraméterek: RGB chipek, 230V AC tápfeszültség, 9 W teljesítmény, 550 lm fényáram, E27 foglalat, méretek: mm Francia 4560 Gyors megoldás különböző konnektoros csatlakozással működő elektromos berendezések vezeték nélküli kapcsolásához. Közvetlenül a meglévő aljzatba kell dugaszolni, így az aljzat és a vezérelni kívánt berendezés között helyezkedik el. kézi BE/KI kapcsoló gomb és kapcsolási állapotjelző közvetlenül az egységen LED visszajelzők: piros (állapotjelző), zöld (tápellátás kijelzése) paraméterek: AC 230V tápfeszültség, kapcsolható terhelés max. 4000W (16A), méretek: mm Rendelési kód: 4684 Schuko 4562 Brit KAPCSOLHATÓ DUGALJ RFSC-61 INTELLIGENS RF BOX elan-rf-oo3 Az intelligens RF Box egy közvetítő az Ön vezérlője (okostelefon, táblagép, Samsung Smart TV) és a vezeték nélküli eszközök között, melyekkel vezérelhet világítást, redőnyöket, fűtést, dugaljakat és egyéb készülékeket. az egységek az Ön otthoni WiFi hálózatáról vezérelhetők ha otthonától távol is szeretné irányítani rendszerét, lépjen kapcsolatba a hálózat rendszergazdájával (routerének beállításához) paraméterek: RJ45 LAN csatlakozó, V DC (az adapter az alapkiszerelés része), méretek: mm 5

6 HOGYAN MŰKÖDIK? 1 2 Vezeték nélküli színes fényforrás Kapcsolóaljzat inels cam WiFi Minden izzó meg van jelölve, az alkalmazásból történő vezérlésnél is ezek az elnevezések szerepelnek (Világítás 1, Világítás 2). Router AC 230V adapter Intelligens RF Box WiFi Távoli vezérlés Amennyiben otthonától távol is szeretné vezérelni rendszerét, lépjen kapcsolatba rendszergazdájával. A helyi vezérlés hatótávolságát az Ön WiFi hálózatának teljesítménye (lefedettsége) is befolyásolja. A szettet kibővítve további vezeték nélküli eszközökkel elkészítheti saját rendszerét. 6 TELEPITESI KEZIKöNYV 2.0

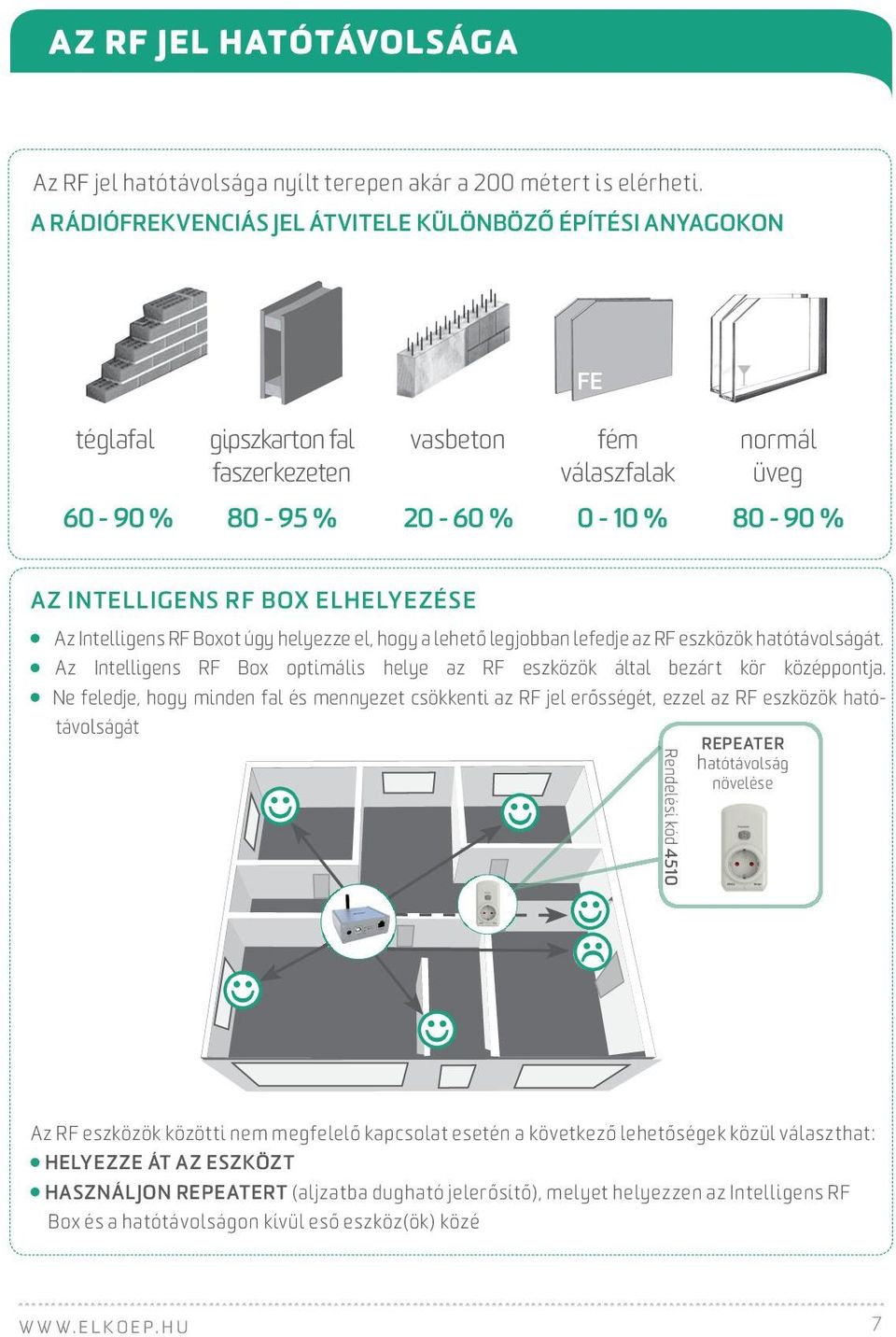

7 AZ RF JEL HATÓTÁVOLSÁGA Az RF jel hatótávolsága nyílt terepen akár a 200 métert is elérheti. A RÁDIÓFREKVENCIÁS JEL ÁTVITELE KÜLÖNBÖZŐ ÉPÍTÉSI ANYAGOKON téglafal gipszkarton fal vasbeton fém normál faszerkezeten válaszfalak üveg % % % 0-10 % % FE AZ INTELLIGENS RF BOX ELHELYEZÉSE Az Intelligens RF Boxot úgy helyezze el, hogy a lehető legjobban lefedje az RF eszközök hatótávolságát. Az Intelligens RF Box optimális helye az RF eszközök által bezárt kör középpontja. Ne feledje, hogy minden fal és mennyezet csökkenti az RF jel erősségét, ezzel az RF eszközök hatótávolságát REPEATER hatótávolság növelése Rendelési kód 4510 Az RF eszközök közötti nem megfelelő kapcsolat esetén a következő lehetőségek közül választhat: HELYEZZE ÁT AZ ESZKÖZT HASZNÁLJON REPEATERT (aljzatba dugható jelerősítő), melyet helyezzen az Intelligens RF Box és a hatótávolságon kívül eső eszköz(ök) közé 7

8 EGYSZERŰ TELEPÍTÉS AC 230 V Kapcsolható dugalj (max. 40db) RF Wi-Fi vagy LAN AC 230 V inels Cam Router D-link User: admin Pass: dumpodpalcem WiFi User: admin Pass: elkoep AZ ALKALMAZÁSOK ELÉRHETŐSÉGEI: Letöltés innen: Az alkalmazás linkje (Android): play.google.com Az alkalmazás linkje (ios): itunes.apple.com 8 TELEPITESI KEZIKöNYV 2.0

9 EGYSZERŰ TELEPÍTÉS Cím Vezeték nélküli színes fényforrás (max. 40db) RF Intelligens RF Box AC 230 V User: admin Pass: elkoep Webes felület: Router elan-rf-003 Router D-link (GO-RT-N150) 9

10 AZ ALKALMAZÁS LETÖLTÉSE 1. Töltse le okostelefonjára a megfelelő alkalmazást Keresse meg a GooglePlay (Android) vagy az App Store (iphone) áruházakban. Az alkalmazás teljesen ingyenes és havidíjmentes. ihc - MARF ihc - MIRF Letöltés innen: Az alkalmazás linkje: play.google.com Az alkalmazás linkje: itunes.apple.come.com 10 TELEPITESI KEZIKöNYV 2.0

11 AZ ELSŐ INDÍTÁS WiFi Az IP-cím automatikusan kerül kiosztásra az Ön hálózatán beállított tartományban, mint standard DHCP. Győződjön meg arról, hogy okostelefonja ugyanahhoz a Wi-Fi hálózathoz csatlakozzon, amelyhez az Intelligens RF Box. Azz IP cím beállításához nyomja meg a Menü (Beállítások) gombot. Nyomja meg az IP beállítások gombot, majd kattintson a jobb felső sarokban található nagyítóra. Itt megtalálja az Intelligens RF Box IP címét. Inserts name for elan My house Name: My house CANCEL My house Obnovit Nevezze el az Intelligens RF Boxot. A képernyő jobb oldalán erősítse meg az Intelligens RF Box kiválasztását (zöld szimbólum). Ezután kattintson duplán a Vissza gombra. Az alapértelmezett képernyőn figyelmeztetés jelenik meg az új adatok betöltéséről, majd megjelennek az előre beállított eszközök. Wait please.. 11

12 VEZÉRLÉS Az inels ikonra kattintva térjen vissza az alapképernyőre. Az egység ikonjára kattintva (Világítás 1, Világítás 2, Kapcsolható aljzat) kapcsolja be vagy ki a készüléket. Ujját a kapcsolható aljzat nevén tartva a késleltetett be- vagy kikapcsoláshoz tartozó időzítések beállítása választható. Színek kiválasztása - nyomja meg a kívánt színnél a felületet vagy a színes szigeteket Bekapcsolás / Kikapcsolás - nyomja meg az ON/OFF ikont Fényerő - húzza el ujjával a csúszkát Cirkusz - a színek automatikus keverése Bekapcsoláskor a fényforrás a kikapcsolás előtt beállított fényerővel fog világítani. Időformátum: óra/perc/mp. Nyomja meg a gombot a megerősítéshez. 12 TELEPITESI KEZIKöNYV 2.0

13 ESZKÖZ NEVÉNEK SZERKESZTÉSE Az eszközök előre beállított nevei megváltoztathatók. Kattintson a Menü (Beállítások), majd a Konfiguráció gombra. Eszközök - hozzáadott eszközök listája. Light 1 Válassza ki azt az eszközt, amelyiknek a nevét meg kívánja változtatni és módosítsa a nevet. A Mentés gombra kattintva mentse a változást. A Vissza gombbal lépjen vissza az Eszközök menübe. 13

14 SZOBA LÉTREHOZÁSA Az eszközöket szobák szerint lehet csoportosítani. Kattintson a Menü (Beállítások) gombra. Majd Konfiguráció és Szobák. Kattintson a Hozzáadás gombra. Adja meg a szoba nevét és válassza ki a típusát (a szoba típusa határozza meg a megjelenő ikont). További szobákat ugyanígy adhat hozzá (az előre beállított szoba Dům pod palcem ). 14 TELEPITESI KEZIKöNYV 2.0

15 ESZKÖZÖK HOZZÁRENDELÉSE A SZOBÁKHOZ Kattintson a Menü (Beállítások) gombra, majd Konfiguráció és Hozzárendelés. Válassza ki a szobát, amelyhez eszközöket kíván rendelni és jelölje ki a szobához hozzárendelni kívánt eszközöket, majd kattintson a Tovább gombra. 15

16 KEDVENCEK FÜL A Kedvencek fülnél választhatja ki a leggyakrabban használt eszközöket. Kattintson a Menü (Beállítások) gombra, majd a Kedvencek fülre. A Hozzáadás gombra kattintással nyissa meg az összes elem listáját. Válassza ki a kívánt elemeket a listából és kattintson a Mentés gombra. 16 TELEPITESI KEZIKöNYV 2.0

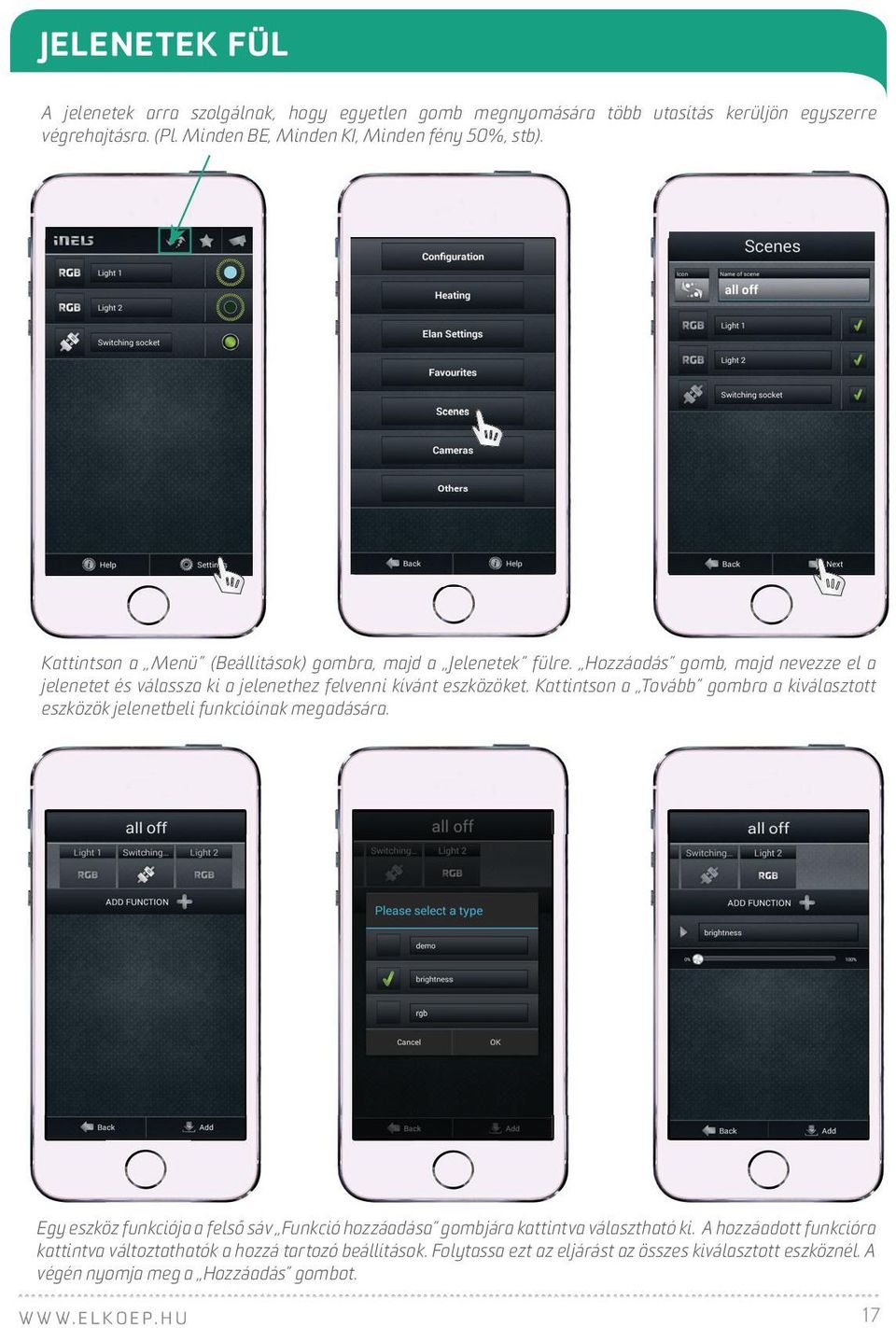

17 JELENETEK FÜL A jelenetek arra szolgálnak, hogy egyetlen gomb megnyomására több utasítás kerüljön egyszerre végrehajtásra. (Pl. Minden BE, Minden KI, Minden fény 50%, stb). Kattintson a Menü (Beállítások) gombra, majd a Jelenetek fülre. Hozzáadás gomb, majd nevezze el a jelenetet és válassza ki a jelenethez felvenni kívánt eszközöket. Kattintson a Tovább gombra a kiválasztott eszközök jelenetbeli funkcióinak megadására. Egy eszköz funkciója a felső sáv Funkció hozzáadása gombjára kattintva választható ki. A hozzáadott funkcióra kattintva változtathatók a hozzá tartozó beállítások. Folytassa ezt az eljárást az összes kiválasztott eszköznél. A végén nyomja meg a Hozzáadás gombot. 17

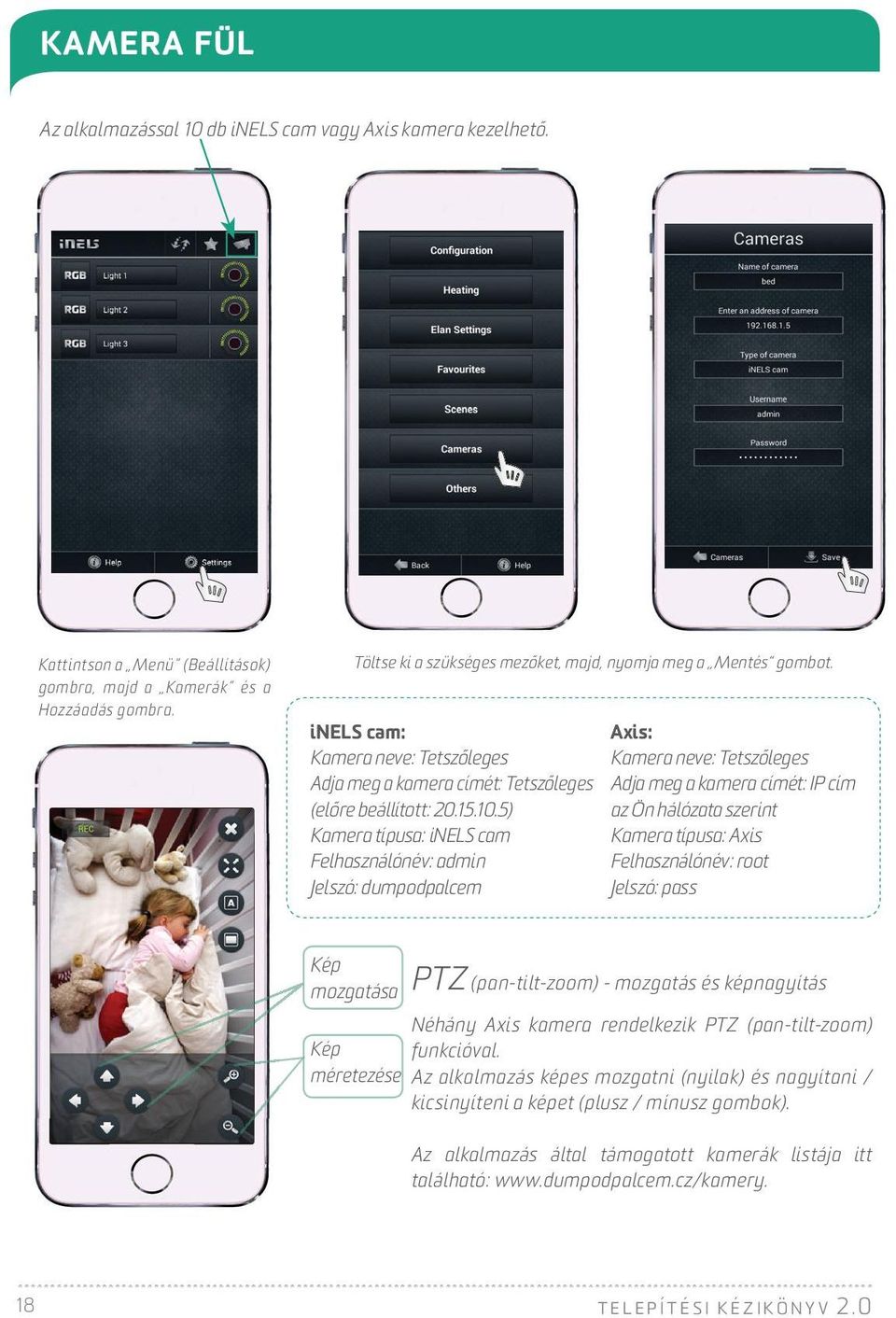

18 KAMERA FÜL Az alkalmazással 10 db inels cam vagy Axis kamera kezelhető. Kattintson a Menü (Beállítások) gombra, majd a Kamerák és a Hozzáadás gombra. Töltse ki a szükséges mezőket, majd, nyomja meg a Mentés gombot. inels cam: Kamera neve: Tetszőleges Adja meg a kamera címét: Tetszőleges (előre beállított: ) Kamera típusa: inels cam Felhasználónév: admin Jelszó: dumpodpalcem Axis: Kamera neve: Tetszőleges Adja meg a kamera címét: IP cím az Ön hálózata szerint Kamera típusa: Axis Felhasználónév: root Jelszó: pass Kép mozgatása PTZ (pan-tilt-zoom) - mozgatás és képnagyítás Néhány Axis kamera rendelkezik PTZ (pan-tilt-zoom) Kép funkcióval. méretezése Az alkalmazás képes mozgatni (nyilak) és nagyítani / kicsinyíteni a képet (plusz / mínusz gombok). Az alkalmazás által támogatott kamerák listája itt található: 18 TELEPITESI KEZIKöNYV 2.0

19 ÚJ ESZKÖZ HOZZÁADÁSA Kattintson a Menü (Beállítások), majd a Konfiguráció gombra. Kattintson az Eszközök fülre. További eszközök hozzáadásához kattintson a Hozzáadás gombra. Írja be a szükséges információkat (Eszköz neve: tetszőleges, Eszköz címe: lásd az 1. ábrán, Aktor típusa: típusazonosító - lásd az 1. ábrán, Eszköz típusa: válassza az eszköz funkciójának megfelelő ikont). Kattintson a Mentés gombra az eszköz felvételéhez. 19

20 005A ESZKÖZ, SZOBA TÖRLÉSE Kattintson a Menü (Beállítások), majd a Konfiguráció gombra. Kattintson az Eszközök vagy a Szobák gombra, attól függően, hogy mit szeretne törölni. AZ EGYES ESZKÖZÖK CÍMÉNEK ÉS TÍPUSÁNAK HELYE 1. ábra BOX kivitel Eszköz típusa: RFSA-61B Cím: 00150A Eszköz típusa: RFSA-61B FEJ kivitel Cím: Eszköz típusa: RFSC-61/F ALJZAT Kivitel 005A95 Cím: 005A95 Eszköz típusa: RFSA-66M KÖRTE Kivitel MODUL kivitel Cím: 00205A 00205B 00205C 00205D 00205E 00205F Az eszköznév hosszú megnyomásával törölhet. Eszköz típusa: RF-RGB-LED-550 Cím: Megjegyzés: A címeket illusztráció céljából adjuk meg, egyébként egyediek. 20 TELEPITESI KEZIKöNYV 2.0

21 INELS CAM Szkennelés: Érzékelő: Minimális megvilágítás: IR megvilágítás: Expozíciós idő: Látószög: Digitális zoom: Jellemzők: Állítható képméret, képminőség, másodpercenkénti képkockák száma és adatátviteli sebesség Időbélyeg és szöveg felírás Konfigurálható mozgásérzékelés Zajfelismerés 1/5 VGA CMOS 0 lux IR megvilágítással 5 méterig 1/15~1/ mp (H) 45,3, (V) 34,5, (D) 54,9 akár 4-szeres Eseményértesítések és pillanatfelvételek / videóklippek feltöltése SMTP-n vagy FTP-n keresztül Állítható fényerő, színtelítettség, kontraszt Videó tömörítés: H.264 / MJPEG tömörítési formátum egyszerre JPEG állóképek Videó felbontás: 640 x 480, 320 x 240, 160 x 112 akár 30 fps képkocka frissítéssel Audió tömörítés: PCM Audió tömörítés: PV4, ARP, TCP, UDP, ICMP DHCP kliens, NTP kliens (D-Link), DNS kliens, DDNS kliensszolgáltatás (D-Link), SMTP kliens, FTP kliens, HTTP szerver, PPPoE, PnP port forwarding, LLTD Fogyasztás: 4 W Interfész: 10/100 Mbps Ethernet, WiFi b/g/n Méretek: Alappal együtt: 80 x 115 x 80 mm Tömeg: 96,2 g 21

22 INTELLIGENS RF BOX (ELAN-RF-003) elan-rf-003 előlap Kommunikációs protokoll Piros RF STATUS LED SMA antenna csatlakozó Piros RF STATUS LED - RF kommunikáció jelzése Oasis & RF Touch Compatible - az RF parancsok formátuma (az RF Control rendszer kommunikációja) Antenna csatlakozó - az RF antenna bekötéséhez elan-rf-003 hátlap Tápcsatlakozó 10-27V / 200 ma SELV Sárga USB állapotjelző LED Ethernet kommunikáció LED kijelzői USB B csatlakozó Ethernet csatlakozó (RJ 45) RESET gomb Zöld POWER LED Tápfeszültség jelzése Tápellátás csatlakozó - az AC 230 V-os adapter csatlakoztatásához USB csatlakozó - USB-ről történő tápellátáshoz Ethernet kommunikáció LED kijelzője - megnyomva egy gombot az alkalmazásban, a LED villogása jelzi a parancs kiküldését. POWER - Tápellátás kijelzése RESET - a készülék gyári alapállapotba állítása 22 TELEPITESI KEZIKöNYV 2.0

23 INTELLIGENS RF BOX (ELAN-RF-003) RF Control interfész Kommunikációs protokoll: Oasis & RF Touch Compatible Átviteli frekvencia: 868 MHz Jelátvitel módja: Kétirányú címzett üzenet Antenna kimenet: SMA csatlakozó A rádiófrekvenciás kommunikáció jelzése: 1 x piros RF STATUS LED Antenna: 1 db (mellékelve) Hatótávolság nyílt terepen: 100 m-ig Ethernet kommunikáció Az ETH működési állapotának jelzése: zöld LED ETH kommunikáció jelzése: sárga LED Kommunikációs interfész: 10/100 Mbps (RJ45) - automatikus DHCP Az alapértelmezett IP-cím: Tápegység feszültsége/árama: V DC / 200 ma (biztonsági törpefeszültség) PoE tápellátás: Max. 27V / 200 ma max. áram Csatlakozás: Jack dugó Ø 2,1 mm Tápfeszültség jelzése: zöld LED EGYÉB További tápellátási lehetőség: USB-B USB aktivitás jelzése: sárga USB Status LED RESET gomb: eszköz újraindítás / gyári alapbeállítások visszaállítása Tápellátás: 230 VAC / 12 VDC - az adaptert a csomag tartalmazza Üzemi hőmérséklet: C Tárolási hőmérséklet: C Védettség: IP 20 Szennyezettségi fok: 2 Működési helyzet: tetszőleges Telepítés: önálló Kivitel: dobozos kivitel Méretek: 90 x 52 x 65 mm Tömeg: 136g Gyári beállítások Bejelentkezés: Jelszó: IP-cím: admin, user elkoep automatikus DHCP 23

24 VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS (RF-RGB-LED-550) A fényforrás méretei, cím helye 65 mm Energiacímkék 115 mm 550 Lumen 9 Watt h Cím TELEPITESI KEZIKöNYV 2.0

25 VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS (RF-RGB-LED-550) Tápellátás: V AC 50/60 Hz Maximális teljesítményfelvétel: 9 W Teljesítmény tényező: <0.6 Kimenet Fényteljesítmény: 6 W Fényáram: 550 Lm Szín hőmérséklet: RGB Fényerőszabályzás: 0-100% Élettartam: óra Vezérlés RF frekvencia: 868 MHz Hatótávolság nyílt terepen: 20m-ig További információk: Üzemi hőmérséklet: C Tárolási hőmérséklet: C Csatlakozás: E27 foglalat Működési helyzet: tetszőleges Méretek: 65 x 115 mm Tömeg: 150 g A LÁTHATÓ SPEKTRUM (hullámhossz nm-ben) (ultra) Cián Lila Kék Zöld Sárga Narancs Vörös Lila (infra) 25

26 KAPCSOLHATÓ ALJZAT Kapcsolható dugalj Az eszköz állapotának kijelzése Tápfeszültség visszajelzése Prog gomb Hátlap Cím Francia CZ, SK, PL, FR Schuko HU, DE, RU, AT, RO Brit GB Ausztrál AUS USA USA 26 TELEPITESI KEZIKöNYV 2.0

27 KAPCSOLHATÓ ALJZAT (RFSC-61) Tápfeszültség: Látszólagos fogyasztás: Hatásos fogyasztás: Tápfeszültség tűrése: Kimenet Kontaktusok száma: Névleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. DC kapcsolási teljesítmény: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF frekvencia: Kézi vezérlés: Hatótávolság nyílt terepen: További információk: Üzemi hőmérséklet: Működési helyzet: Rögzítés: Védettség: Túlfeszültség kategória: 230 V AC / Hz 6 VA 0,7 W + 10%; -15% 1x záróérintkező (AgSnO2) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 250 V AC1 / 24 V DC 500 mw 3x x MHz PROG gomb (BE/KI) 200m-ig C tetszőleges* fali 230 V AC konnektorba Szennyezettség: 2 Méretek: Tömeg: Szabványok: IP30 III. 60 x 120 x 80 mm 195 g EN 60669, EN , EN RTTE irányelv, NVč.426/2000Sb (1999/ES irányelv) 27

28 TOVÁBBI RF ESZKÖZÖK VEZÉRLŐK FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI FALI VEZÉRLŐ Két független nyomógombjával bármelyik vezeték nélküli eszközt vezérelheti (kapcsolók, dimmerek, redőnyök). Logus 90 kivitelben választható (műanyag, üveg, fém, fa,gránit). Tápellátás 3V/CR2032 elemről. Szín: fehér. RFWB-20/G 4037 VEZETÉK NÉLKÜLI FALI VEZÉRLŐ Négy független nyomógombjával bármelyik vezeték nélküli eszközt vezérelheti (kapcsolók, dimmerek, redőnyök). Logus 90 kivitelben választható (műanyag, üveg, fém, fa, gránit). Tápellátás 3V/CR2032 elemről. Szín: fehér. 4 GOMBOS KULCSTARTÓS VEZÉRLŐ Vezeték nélküli távirányító a vezeték néküli eszközök be- vagy kikapcsolására, illetve fényerőszabályzáshoz. Négy független eszköz vezérelhető. Egy gombnyomásra tetszőleges számú egység kapcsolható egyszerre. Tápellátás 3V/CR2032 elemről. Szín: fekete VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ KIJELZŐVEL A kijelzős univerzális távirányítóval az RF eszközök kényelmesen vezérelhetők, minden funkciójuk elérhető. Az eszközöket szobák, jelenetek és kedvencek szerint csoportosíthatja. Akár 40 eszközt is beállíthat. Tápellátás 2 x AAA elemről. Szín: fehér VEZETÉK NÉLKÜLI KONTAKTUS ÁTALAKÍTÓ Az adó kontaktusokat alakít át RF parancsokká a vezeték nélküli eszközök vezérléséhez. Két független bemenete van, melyre nyomógombot vagy kapcsolót is köthet. Tápellátás 3V/CR2477 elemről, szerelvénydobozba telepíthető. RFWB-40/G 4060 RF KEY 4375 RF PILOT 4376 RFIM-20B 4175 KAPCSOLÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD KAPCSOLHATÓ ALJZAT RFSC-61 Gyors megoldás dugvillás készülékek vezeték nélküli vezérléséhez.az RF aljzat a meglévő dugalj és a vezérelendő készülék között Francia: 4560 Schuko: helyezkedik el. Kimenet 16A / 4000W, 6 funkció, akár 32 adó csatornával 4562 is vezérelhető. Méretek 60x120x84 mm, fehér színű Brit: 4544 VEZETÉK NÉLKÜLI KAPCSOLÓ EGYSÉG 1- és 2-csatornás szerelvénydobozba telepíthető kapcsoló egységek különböző készülékek kapcsolásához. Akár 32 adócsatornával is vezérelhetők. Tápfeszültség 230V. Terhelhetőség: RFSA-61B - 16A/4000W; RFSA-62B: 2 független 8A/2x2000W. RFSA-61B (RFSA-62B) 4499 (4770) 28 TELEPITESI KEZIKöNYV 2.0

29 TOVÁBBI RF ESZKÖZÖK KAPCSOLÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI KAPCSOLÓ EGYSÉG - 6 KIMENETTTEL RFSA-66M 6-csatornás kapcsolóeszköz kapcsolószekrénybe építéshez, mely 6 független 8A-es kimeneti kontaktust tartalmaz különböző eszközök kapcsolásához. Akár 32 adócsatornával is vezérelhetők. Tápfeszültség 230V Az AN-I antennája AN-E külsőre cserélhető fém szekrény esetén. KAPCSOLÓ EGYSÉG KÜLTÉRI HASZNÁLATRA 1-csatornás kapcsolóeszköz IP65 védettségű dobozban. Kültéri és/vagy nedves, poros környezetben történő használatra. Kimeneti kontaktus 12A/3000W, Tápfeszültség AC 230V, 6 funkció. Akár 32 adócsatornával is vezérelhető. Méretek: 136x62x34 mm, szürke színű. KAPCSOLÓESZKÖZ REDŐNYÖKHÖZ Használható redőnyök, napellenzők, kapuk, tetőablakok és más kétirányú mozgatást igénylő eszközökhöz. Akár 32 különböző adócsatornával is vezérelhető. Telepíthető szerelvénydobozba vagy a motor burkolatába. Tápfeszültség 230V AC, kapcsolható áram 8A. RFUS RFJA-12B 4682 FÉNYERŐSZABÁLYZÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD DIMMER ALJZAT Fényerőszabályozó dugvillával rendelkező lámpákhoz, ahol a dimmeraljzat a meglévő konnektorba kerül, a dimmer aljzatba pedig a lámpa dugvillája. A hagyományos és halogén égők mellett energiatakarékos fénycsövek és LED fényforrások fényerőszabályzásához is használható300w teljesítményig. UNIVERZÁLIS DIMMER (SÜLLYESZTETT) Vezeték nélküli (7 funkciós) fényerőszabályzó, mely a hagyományos és halogén égők mellett energiatakarékos fénycsövek és LED fényforrások fényerőszabályzásához is használható 160VA teljesítményig.tápfeszültség 230V AC. FÉNYERŐSZABÁLYZÓ SZÍNES (RGB) LED SZALAGOKHOZ Kapcsolószekrénybe telepíthető dimmer színes RGB LED szalagokhoz, max. 70W/csatorna teljesítményig, mely kb. 10 méter RGB szalakhoz használható. Tápfeszültség 12-24V DC, a színek keveréséhez kulcstartós távirányító, RF Pilot, vagy Applikáció is használható UNIVERZÁLIS DIMMER Vezeték nélküli (7 funkciós) fényerőszabályzó moduláris kivitelben, mely a hagyományos és halogén égők mellett energiatakarékos fénycsövek és LED fényforrások fényerőszabályzásához is használható 600W teljesítményig. Tápfeszültség 230V AC. RFDSC RFDEL-71B 4512 RFDA-73M/ RGB 4681 RFDEL-71M

30 TOVÁBBI RF ESZKÖZÖK FÉNYFORRÁSOK FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD RGB SZALAG - 5 MÉTER RGB szalag, 7.2W/m (30 LED-chip/m), 2x5m vagy 5m, szélessége 11 mm, kültéri használatra, kaphatók hozzá profilok, ragasztószalagok, 10 cm távolságonként vágható, szabályozható az RFDA-73M eszközzel, tápfeszültség 12V DC. 7,2W, RGB, 30LED/M 6630 TÁPEGYSÉG 5 MÉTER RGB SZALAGHOZ 230V/12V/60W tápegység 5m vagy 10m RGB szalag tápellátásához. IP67 védettségű kültéri kivitel. Méretek: 163 x 42 x 32 mm. VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS Három színes LED chipet tartalmazó fényforrás, mellyel bármilyen szín kikeverhető. Beépített vevővel és fényerőszabályzóval rendelkezik, az eredeti izzó helyére csavarható. Jellemzők: színes jelenetek, fényerő, stb. VEZETÉK NÉLKÜLI FEHÉR FÉNYFORRÁS A fényforrással a meleg és a hideg fehér színek egyaránt beállíthatók. Beépített vevővel és fényerőszabályzóval rendelkezik, az eredeti izzó helyére csavarható és szabályozható különböző RF vezérlőkkel. DC 12V/5A 60W 6589 RF-RGB- LED RF-WHITE- LED HŐMÉRSÉKLETSZABÁLYZÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI HŐMÉRSÉKLETSZABÁLYZÓ RFTC-50/G Digitális termosztát Logus 90 kivitelben. Méri a helyiség hőmérsékletét és a beállított fűtési program szerint parancsot küld a kapcsolóegységnek (fűtőkészülék - kazán). Elemes tápellátás (2 x AA). Akár 4 áramkör kapcsolása is lejhetséges. Szín: fehér. RFTC50/G/ BR/BR KAPCSOLÓ EGYSÉG HŐMÉRSÉKLET-ÉRZÉKELŐVEL Hőmérsékleti egység Logus 90 kivitelben. Méri a hőmérsékletet és kapcsolja a fűtési kört. Relékontaktus 8A/2000W, tápellátás 230V AC, külső hőmérséklet-érzékelő csatlakoztatás. A rendszerhez akár 30 egység is hozzárendelhető. VEZETÉK NÉLKÜLI TERMOFEJ A vezeték nélküli termofej méri a helyiség hőmérsékletét és elküldi azt az intelligens RF Box vagy az RF Touch felé, mely összehasonlítja a beállított fűtési program értékeivel és parancsot küld a termofejnek a radiátorszelep nyitására vagy zárására. RFSTI-11/G RFSTI-11/G/ BR/BR RFATV TELEPITESI KEZIKöNYV 2.0

31 TOVÁBBI RF ESZKÖZÖK HŐMÉRSÉKLETSZABÁLYZÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI HŐMÉRSÉKLET-ÉRZÉKELŐ Belső vagy külső érzékelővel C tartományban méri és továbbítja a hőmérséklet értékét. Szerelvénydobozba telepíthető kivitel, de bárhol elhelyezhető. Használhatók a TC/TZ külső érzékelők 11cm m szerelt hosszban. Tápellátás 3V/CR 2477 elemről. RFTI-10B 3175 TERMOSZELEP MOZGATÓ Elektromos termoszelep mozgató (mellékelt VA80 adapterrel Heimeier, Oventrop, Schlosser, Herb vagy Onda szelepekhez (M30 x 1,5). Tápfeszültség: 230V AC (alaphelyzetben zárt - NC). TELVA/230V 6602 RENDSZER FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI ÉRINTŐKÉPERNYŐS VEZÉRLŐ Alkalmas akár 40 vezeték nélküli eszköz vezérlésére. A kapcsolások,vezérlések és fényerőszabályzások mellett több termosztát jelét is képes feldolgozni. Kapcsoló méretű, falra szerelhető LOGUS 90 kivitel. Tápellátás vezetékkel 230V AC vagy a mellékelt adapterrel. RF TOUCH - W RFTW-AWH- -BWH-CWH INTELLIGENS RF BOX, INTELLIGENS WI BOX Közvetítő készülék az Ön vezérlője (mobil, táblagép, stb.) és a vezeték nélküli eszközök között világítás, fűtés, redőnyök, stb. vezérléséhez. elan-rf-003: kösse be LAN routeréhez és helyezze az összes RF eszköz hatótávolságán belülre. elan-rf-wi-003: beépített WiFi-vel. A vezérléshez szükséges alkalmazás ingyenesen letölthető a GooglePlay-ről. IP KAMERA BELTÉRI HASZNÁLATRA Beltéri színes kamera, könnyen csatlakoztatható vezetékkel a LAN-hoz vagy vezeték nélkül WiFi hálózathoz. A rendszerhez akár 10 kamera is hozzárendelhető. Felbontás: 640x480; Méretek: 80x115x80mm; tápegység: mellékelt 5V/1A adapterrel. elan-rf-003 (Wi-003) 4684 (4872) inels CAM 6703 MULTIFUNKCIÓS GSM KOMMUNIKÁTOR Lehetővé teszi a vezeték nélküli eszközök távoli vezérlését SMS üzenetekkel, de az RF eszközök is küldhetnek üzeneteket aktuális állapotukról. Négy saját bináris bemenete és két relé kimenete van 8A/2x2000W terhelhetőséggel, moduláris kivitel (kapcsolószekrénybe). RFGSM-220M 4604 JELISMÉTLŐ (ÁTJÁTSZÓ) HATÓTÁVOLSÁG NÖVELÉSHEZ A jelismétlő (repeater) hálózati dugaljba telepíthető eszköz. Alkalmas az RF eszközök közötti hatótávolság növelésére vagy a rossz RF adatátvitel javítására. A jelismétlővel max. 20 eszközt lehet átjátszani. RFRP

32 TOVÁBBI SZETTEK ÁTTEKINTÉSE A FÉNYEK JÁTÉKA RENDELÉSI KÓD: INTELLIGENS RF BOX 3 VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS SZETT AZ OKOSTELEFONNAL TÖRTÉNŐ VILÁGÍTÁSVEZÉRLÉSHEZ Soha nem volt egyszerűbb beállítani az alkalomhoz, hangulatához megfelelő világítást, legyen az egy jó könyv olvasása, kedvenc filmjének megnézése vagy éppen egy jó házibuli a barátokkal. Minden, ami ehhez szükséges, az mindössze néhány vezeték nélküli LED izzó és egy intelligens RF Box. Segítségükkel kényelmesen, okostelefonjáról, táblagépéről vagy okos TV készülékéről vezérelheti otthona berendezéseit, beleértve a fehér vagy színes világítást és egyéb fogyasztókat is. FŰTÉSSZABÁLYZÁS EGYSZERŰEN RENDELÉSI KÓD: PROGRAMOZHATÓ TERMOSZTÁT 1 KAPCSOLHATÓ DUGALJ SZETT VEZETÉK NÉLKÜLI ELEKTROMOS FŰTÉS SZABÁLYZÁSÁHOZ Ez a szett lehetőséget nyújt hősugárzó, olajradiátor, vagy mobil klíma berendezés egyszerű és gazdaságos vezérléséhez. Csak dugja be a kapcsolható dugaljt egy hálózati konnektorba, dugja a hőforrás csatlakozóját a kapcsolható dugaljba és helyezze el az RFTC-50/G vezeték nélküli termosztátot a megfelelő helyre. A kívánt hőmérsékletet a termosztáton lehet időprogram szerint beállítani. A termosztát a beállított és a mért értéket összehasonlítja és parancsot küld a kapcsolható dugaljnak a hőforrás be- vagy kikapcsolására. 32 TELEPITESI KEZIKöNYV 2.0

33 TOVÁBBI SZETTEK ÁTTEKINTÉSE KÖLTSÉGHATÉKONY FŰTÉS RENDELÉSI KÓD: VEZETÉK NÉLKÜLI ÉRINTŐKÉPERNYŐS VEZÉRLŐ 3 VEZETÉK NÉLKÜLI TERMOFEJ FŰTÉSVEZÉRLÉS OTTHONA VEZETÉK NÉLKÜLI SZABÁLYZÁSÁHOZ ÉRINTŐKÉPERNYŐS VEZRÉLŐVEL A szettben 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátorok termoszelepére rögzíthetők. A termofejek mérik az egyes helyiségek hőmérsékletét és az értéket továbbítják az RF Touch központi vezérlőnek. Az RF Touch összehasonlítja az időprogram szerint beállított hőmérsékleti értékkel és parancsot küld vissza a termofejnek a termoszelep elzárására vagy megnyitására. Az érintőképernyős vezérlő lehetővé teszi napi/heti fűtési program beállítását helyiségenként külön-külön. TÁVVEZÉRELT FŰTÉS RENDELÉSI KÓD: INTELLIGENS RF BOX 3 VEZETÉK NÉLKÜLI TERMOFEJ SZETT FŰTÉSSZABÁLYZÁSHOZ Z OKOSTELEFONOS TÁMOGATÁSSAL A szettben 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátorok termoszelepére rögzíthetők. A termofejek mérik az egyes helyiségek hőmérsékletét és az értéket továbbítják az Intelligens RF Box felé. Az Intelligens RF Box összehasonlítja az időprogram szerint beállított hőmérsékleti értékkel és parancsot küld vissza a termofejnek a termoszelep elzárására vagy megnyitására. A kívánt fűtési kör bármikor bekapcsolható, üzemmódja módosítható az okostelefonos alkalmazáson keresztül, akár távolról is, így hazaérkezéskor kellemes meleg fogadja majd. 33

34 TOVÁBBI SZETTEK ÁTTEKINTÉSE RÁDIÓ & ZENE EGY KAPCSOLÓNYI FELÜLETEN RENDELÉSI KÓD: LARA RÁDIÓ 2 HANGSZÓRÓK ZENE LEJÁTSZÓ SZETT, MELY TÖKÉLETESEN ILLESZKEDIK OTTHONA BELSŐ TERÉHEZ A LARA egy internet rádió és audió lejátszó eszköz. 40 előre beállított rádióállomással szállítjuk, de az állomások listáját igényei szerint bármikor egyszerűen testre szabhatja. A LARA lejátssza kedvenc zenéit NAS szerverről vagy külső forrásból (telefon, mp3 lejátszó stb.), melyet az előlapi aljzatba lehet vezetékesen csatlakoztatni. Beépített erősítőjének köszönhetően közvetlenül kapcsolódhatnak hozzá hangszórók (ugyanabban a LOGUS 90 dizájnban), de külső hangfalak, mennyezeti és falba süllyesztett hangszórók is csatlakoztathatók. EGYETLEN VEZÉRLŐ A TELJES IRÁNYÍTÁSHOZ RENDELÉSI KÓD: 5163 INTELLIGENS IR BOX 1 3 IR ADÓK SZETT IR VEZÉRLÉSŰ KÉSZÜLÉKEK OKOSTELEFONOS TÁVIRÁNYÍTÁSÁHOZ Az Intelligens IR Box segítségével infra távirányítóval működő készülékeit vezérelheti okostelefonjáról. Nincs szükség a sok távirányítóra, nem kell állandóan keresni és elemet cserélni. A telefon mindig kéznél van. Használhatja akkor is, ha másik szobába tartózkodik (pl. kikapcsolhatja a TV-t a gyerekszobában). 34 TELEPITESI KEZIKöNYV 2.0

35 VIRTUÁLIS SZETTEK A virtuális szettek több vezeték nélküli egységet tartalmaznak önálló termékként csomagolva és előre beállítva a telepítés megkönnyítéséhez. Áruk a szettben kedvezőbb, mintha külön-külön vásárolná meg a benne található egyes eszközöket. MELEGVIZES PADLÓFŰTÉS A vezeték nélküli hőmérséklet-szabályozó bárhol elhelyezhető a helyiségben. Méri a környezeti hőmérsékletet, összehasonlítja az időprogramban beállított hőmérséklettel és parancsot küld a kapcsolóegységnek, ami a hozzá csatlakoztatott szelepmozgatóval zárja vagy nyitja a fűtési kör termoszelepét. A kapcsolóegységgel hat önálló fűtési kör kapcsolható. A SZETT TARTALMA: RFTC-50/G - vezeték nélküli hőmérséklet-szabályozó, RFSA-66M - vezeték nélküli kapcsolóegység (6 kimenet), TELVA/230V - termoszelep mozgató. ELEKTROMOS PADLÓFŰTÉS Rendelési kód: 5214 A hőmérsékletérzékelővel egybeépített kapcsolóegység külső érzékelőjével méri a padló hőmérsékletét és továbbítja a vezeték nélküli érintőképernyős vezérlőnek, mely összehasonlítja az időprogramban beállított hőmérséklettel és parancsot küld vissza a fűtési kör be- vagy kikapcsolására. 4 hőérzékelő/kapcsoló egység csatlakoztatható. Tipp 1) a rendszer tovább bővíthető pl. RFTI-10B vezeték nélküli hőmérsékletérzékelőkkel (külső-belső érzékelő) és a hatcsatornás RFSA-66M kapcsolóegységgel, mellyel hat független fűtési kör kapcsolható. Tipp 2) a vezeték nélküli érintőképernyős vezérlő helyett használható az Intelligens RF Box, hogy okostelefonnal vezérelje készülékeit. A két típus együtt is használható vezérlésre. A SZETT TARTALMA: RFSTI-11/G - hőmérsékletérzékelővel egybeépített kapcsolóegység, RF Touch/B - vezeték nélküli érintőképernyős vezérlő. VÍZKIÖMLÉS ÉRZÉKELÉS Rendelési kód: 5213 A vezeték nélküli vízkiömlés érzékelő figyeli a kritikus helyet (pince, gödrök, aknák, fürdőszoba, mosókonyha, stb.), ha vízszivárgást, áradást érzékel, azonnal parancsot küld a kapcsolóegységnek, mely a hozzá csatlakoztatott mágneszelep segítségével elzárja a víz főcsapját. GSM kommunikátorral bővítve a rendszert SMS üzenetben értesíthető a tulajdonos az eseményről. A SZETT TARTALMA: RFUS-61 - kapcsolóegység, RFSF-1B - vezeték nélküli vízkiömlés érzékelő, FP -1 - vízérzékelő szonda. Ajánlott mágnesszelep: MPW SS 304-1/2 (3/4) 230V AC. SZÍNES RGB LED SZALAG Rendelési kód: 5212 Rendelési kód: 5215 Az okostelefonra telepített alkalmazással parancsot küldhet az Intelligens RF Boxnak, mely vezeték nélkül továbbítja azt a hozzárendelt LED szalag dimmernek a csatlakoztatott RGB LED szalag színének és/vagy fényerejének beállítására. Az alkalmazással az RGB szalag be- és kikapcsolható, beállítható a kívánt szín vagy bekapcsolható az automatikus színkeverés. Tipp 1) a színes RGB szalagok szabályzója vezérelhető az RF Pilot, az RFWB-20/40 vagy az RF KEY adóegységekkel is. Tipp 2) ha nem színes RGB szalagot kíván szabályozni a dimmerrel, használhat akár 3 egyszínű szalagot is (meleg fehér, hideg fehér, piros,...), melyek külön-külön szabályozhatók. Az RFDA-73M dimmer kimeneteihez egyszínű LED szalagból akár 10 métert is csatlakoztathat (7.2W/m). A SZETT TARTALMA: elan-rf Intelligens RF Box, RFDA-73M - dimmer, 2 x 5m színes RGB LED szalag (7.2W/m), 230V/12V/100W tápegység. 35

36 Gyártó: ELKO EP, s.r.o. / Palackého 493 Holešov - Všetuly / Česká Republika Forgalmazó: ELKO EP Hungary Kft Budapest, Hungária krt. 69. Tel.: / e-mai: info@elkoep.hu
