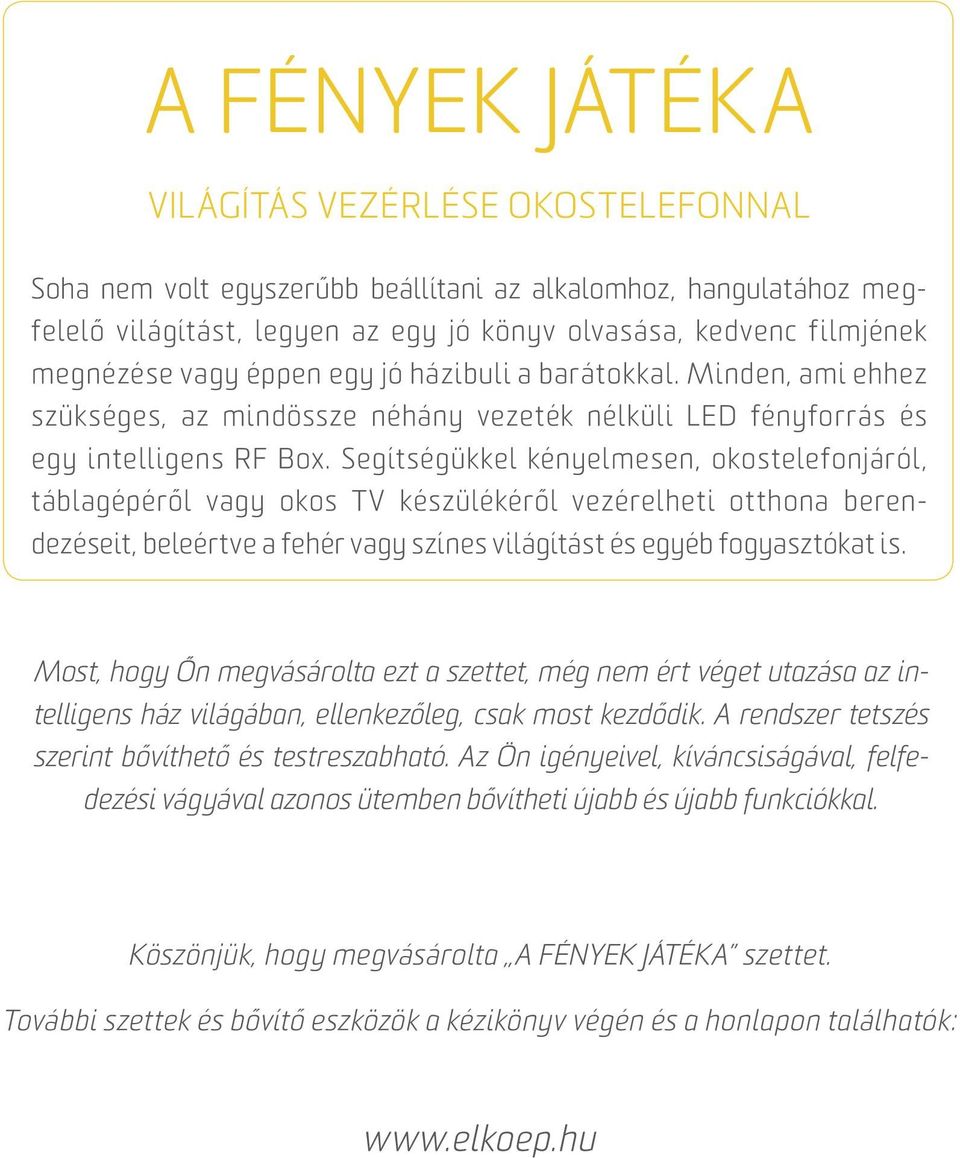

3 A FÉNYEK JÁTÉKA VILÁGÍTÁS VEZÉRLÉSE OKOSTELEFONNAL Soha nem volt egyszerűbb beállítani az alkalomhoz, hangulatához megfelelő világítást, legyen az egy jó könyv olvasása, kedvenc filmjének megnézése vagy éppen egy jó házibuli a barátokkal. Minden, ami ehhez szükséges, az mindössze néhány vezeték nélküli LED fényforrás és egy intelligens RF Box. Segítségükkel kényelmesen, okostelefonjáról, táblagépéről vagy okos TV készülékéről vezérelheti otthona berendezéseit, beleértve a fehér vagy színes világítást és egyéb fogyasztókat is. Most, hogy Őn megvásárolta ezt a szettet, még nem ért véget utazása az intelligens ház világában, ellenkezőleg, csak most kezdődik. A rendszer tetszés szerint bővíthető és testreszabható. Az Ön igényeivel, kíváncsiságával, felfedezési vágyával azonos ütemben bővítheti újabb és újabb funkciókkal. Köszönjük, hogy megvásárolta A FÉNYEK JÁTÉKA szettet. További szettek és bővítő eszközök a kézikönyv végén és a honlapon találhatók:

4 TARTALOMJEGYZÉK 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13) 14) 15) 16) 17) 18) A szett tartalma... Hogyan működik... Az RF jel hatótávolsága... Könnyű telepítés... Az alkalmazás letöltése... Az első indítás... Vezérlés az alkalmazással... Az elemek nevének szerkesztése... Szobák létrehozása... Elemek hozzárendelése a szobákhoz... Kedvencek, Jelenetek, Kamerák fül... Új elem hozzárendelése... Egységek, szobák törlése... Az intelligens RF Box leírása és műszaki paraméterei... A vezeték nélküli fényforrás leírása és műszaki paraméterei... További RF elemek... További szettek áttekintése... Virtuális szettek MAGYARÁZAT: Intelligens RF Box - közvetítő az okostelefon és a vezeték nélküli egységek között RF (rádiófrekvencia) - 868MHz-es rádiófrekvenciás jel, mely részben áthalad a falakon és a mennyezeten, de ezek befolyásolják a jel terjedését (lásd a 7. oldalon) Egység, Vezeték nélküli egység, RF egység - egy vevő vagy aktor, mely fogadja a parancsokat és működteti a csatlakoztatott eszközöket, készülékeket. Vezeték nélküli egységek pl. fényforrások, kapcsolható aljzatok, termofej, stb.. RGB - Red-Green-Blue (piros - zöld - kék) - LED fényforrásoknál és LED szalagoknál használt jellemző, a színes chippek lehetővé teszik bármilyen szín kikeverését Alkalmazás - az inels Home Control (ihc) egy program, mely az okostelefonra ingyenesen letölthető a GooglePlay (Android) vagy az itunes (Apple, ios) letöltési helyekről. Az alkalmazás segítségével vezérelhetők a vezeték nélküli egységek Hálózati kábel - a LAN vagy PATH kábel készülékek LAN hálózathoz történő csatlakoztatására használt kábel (pl. Intelligens RF Box és router közé) LAN - Local Area Network, egy számítógépes hálózat. Számítógép kábelek (UTP) hálózata az épületben, melyek egy switch-hez kapcsolódnak. Összekapcsolják a számítógépeket és egyéb IP eszközöket a hálózaton 4 TELEPITESI KEZIKöNYV 2.0

5 A SZETT TARTALMA Rendelési kód: 4931 Rendelési kód: 4684 Rendelési kód: Ez a LED fényforrás három különböző színű LED chipet tartalmaz (RGB), melyek kombinációjával tetszőleges színű fényt keverhetünk (a fehéret is beleértve), akár különböző színhőmérséklettel. a fényforrás beépített RF vevőegységgel és fényerőszabályzóval rendelkezik, a korábbi fényforrás helyébe csavarva egyszerűen telepíthető. funkciók: színes világítási képek, fényerő beállítás, színkeverés paraméterek: RGB chipek, 230V AC tápfeszültség, 9 W teljesítmény, 550 lm fényáram, E27 foglalat, méretek: mm 1 SZÍNES VEZETÉK NÉLKÜLI LED FÉNYFORRÁS RF-RGB-LED-550 Az intelligens RF Box egy közvetítő az Ön vezérlője (okostelefon, táblagép, Samsung Smart TV) és a vezeték nélküli eszközök között, melyekkel vezérelhet világítást, redőnyöket, fűtést, dugaljakat és egyéb készülékeket. az egységek az Ön otthoni WiFi hálózatáról vezérelhetők INTELLIGENS RF BOX elan-rf-oo3 ha otthonától távol is szeretné irányítani rendszerét, lépjen kapcsolatba a hálózat rendszergazdájával (routerének beállításához) paraméterek: RJ45 LAN csatlakozó, V DC (az adapter az alapkiszerelés része), méretek: mm HÁLÓZA- TI KÁBEL 1 1M Rendelési kód: 6719 TÁPEGYSÉG 1 ADAPTER 5

6 HOGYAN MŰKÖDIK? Az okostelefon a Router WiFi hálózatán keresztül parancsot küld a Routerhez kapcsolódó intelligens RF Boxnak, mely ezt a parancsot vezeték nélküli paranccsá alakítva vezérli a fényforrásokat Mindegyik vezeték nélküli fényforrás számokkal van jelölve (1,2,3), és ezek egyben megegyeznek az alkalmazásban használt nevükkel is (Világítás 1, 2, 3). Lehetőség van további 40 színes fényforrás vagy más vezeték nélküli egység csatlakozására. Router AC 203V adapter Intelligens RF Box Světla WiFi A telefonról történő vezér- lés hatótávolsága függ az Ön WiFi hálózatának teljesítményétől (lefedett- ségétől) 6 TELEPITESI KEZIKöNYV 2.0

7 AZ RF JEL HATÓTÁVOLSÁGA Az RF jel hatótávolsága nyílt terepen akár a 200 métert is elérheti. A RÁDIÓFREKVENCIÁS JEL ÁTVITELE KÜLÖNBÖZŐ ÉPÍTÉSI ANYAGOKON Téglafal Faszerkezet Vasbeton Fém Normál gipszkartonnal válaszfalak üveg % % % 0-10 % % FE AZ INTELLIGENS RF BOX ELHELYEZÉSE Az Intelligens RF Boxot úgy helyezze el, hogy a lehető legjobban lefedje az RF eszközök hatótávolságát. Az Intelligens RF Box optimális helye az RF eszközök által bezárt kör középpontja. Ne feledje, hogy minden fal és mennyezet csökkenti az RF jel erősségét, ezzel az RF eszközök hatótávolságát. Rend. kód:4510 REPEATER hatótávolság növelése Az RF eszközök közötti nem megfelelő kapcsolat esetén a következő lehetőségek közül választhat: HELYEZZE ÁT AZ ESZKÖZT HASZNÁLJON REPEATERT (aljzatba dugható jelerősítő), melyet helyezzen az Intelligens RF Box és a hatótávolságon kívül eső eszköz(ök) közé 7

8 A HARDVER TELEPÍTÉSE 1. Cserélje ki az eredeti fényforrásokat a vezeték nélkül vezérelhetőkre. E Csavarja ki az eredeti fényforrást Csavarja be a vezeték nélküli fényforrást. 2. Csatlakoztassa az intelligens RF Boxot egy konnektorhoz (adapterrel) és a routerhez (hálózati kábellel). Csatlakoztassa az adaptert a konnektorba és az intelligens RF boxba. A mellékelt hálózati kábellel kösse össze az intelligens RF Boxot és a routert. Távvezérlés Amennyiben otthonától távol is szeretné vezérelni készülékeit, kérjük, forduljon internet szolgáltatójához, vagy rendszergazdájához. IP cím Az intelligens RF Box szabványos DHCP-t használ, ami azt jelenti, hogy automatikusan kap IP címet az Ön routerén beállított tartományban. A hálózati beállítások módosításához forduljon az Ön műszaki támogatójához vagy Internet szolgáltatójához. 8 TELEPITESI KEZIKöNYV 2.0

9 AZ ALKALMAZÁS LETÖLTÉSE 1. Töltse le okostelefonjára a megfelelő alkalmazást. Keresse meg a GooglePlay (Android) vagy az App Store (iphone) áruházakban. Az alkalmazás teljesen ingyenes és havidíjmentes. ihc - MARF ihc - MIRF Letöltsé innen: Az alkalmazás linkje: play.google.com Az alkalmazás linkje: : itunes.apple.com 9

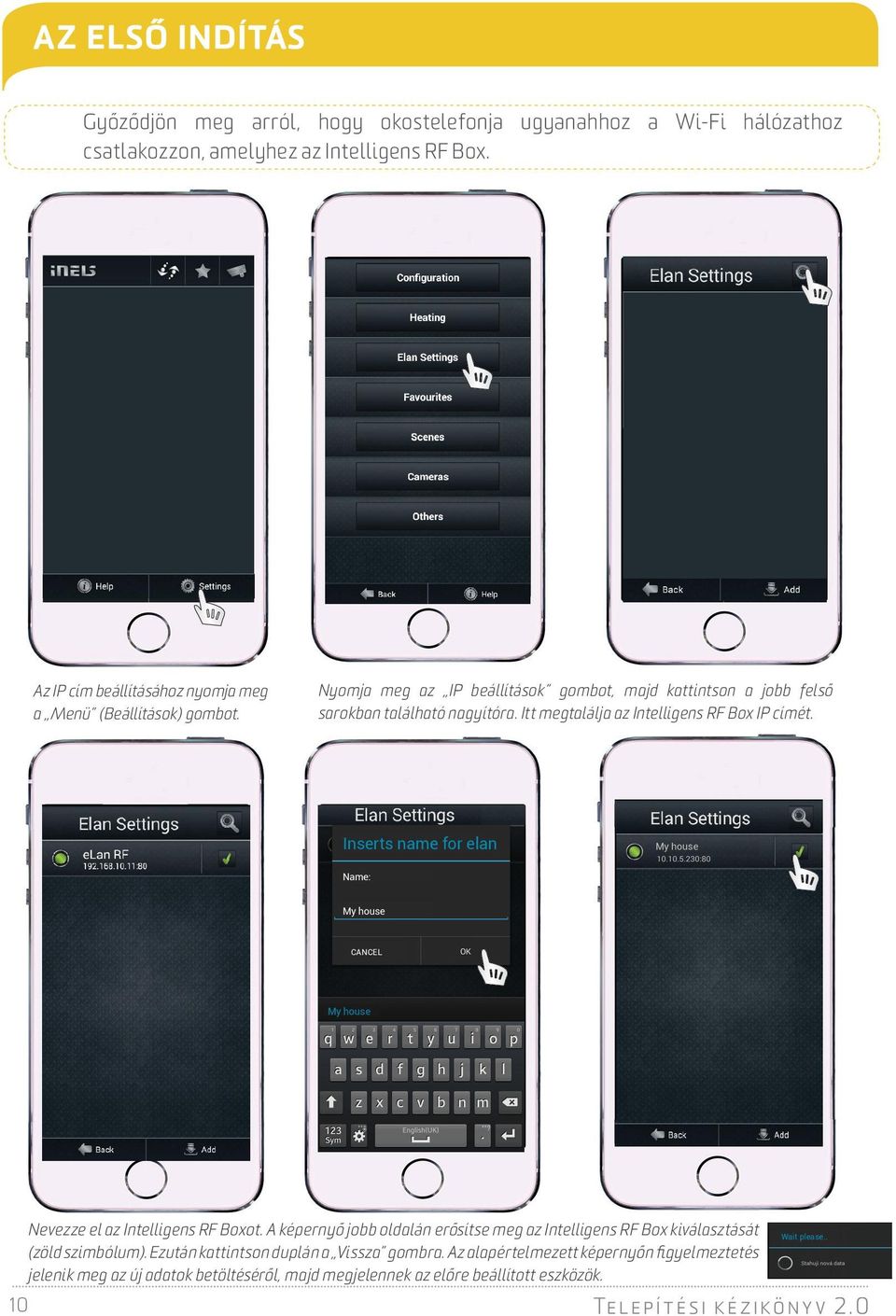

10 AZ ELSŐ INDÍTÁS Győződjön meg arról, hogy okostelefonja ugyanahhoz a Wi-Fi hálózathoz csatlakozzon, amelyhez az Intelligens RF Box. Az IP cím beállításához nyomja meg a Menü (Beállítások) gombot. Nyomja meg az IP beállítások gombot, majd kattintson a jobb felső sarokban található nagyítóra. Itt megtalálja az Intelligens RF Box IP címét. Inserts name for ela an My house s Name: My house CANCEL My y house Obnovit Nevezze el az Intelligens RF Boxot. A képernyő jobb oldalán erősítse meg az Intelligens RF Box kiválasztását (zöld szimbólum). Ezután kattintson duplán a Vissza gombra. Az alapértelmezett képernyőn figyelmeztetés jelenik meg az új adatok betöltéséről, majd megjelennek az előre beállított eszközök. 10 Wait please.. TE L E P I T E S I K E Z I K ö N Y V 2. 0

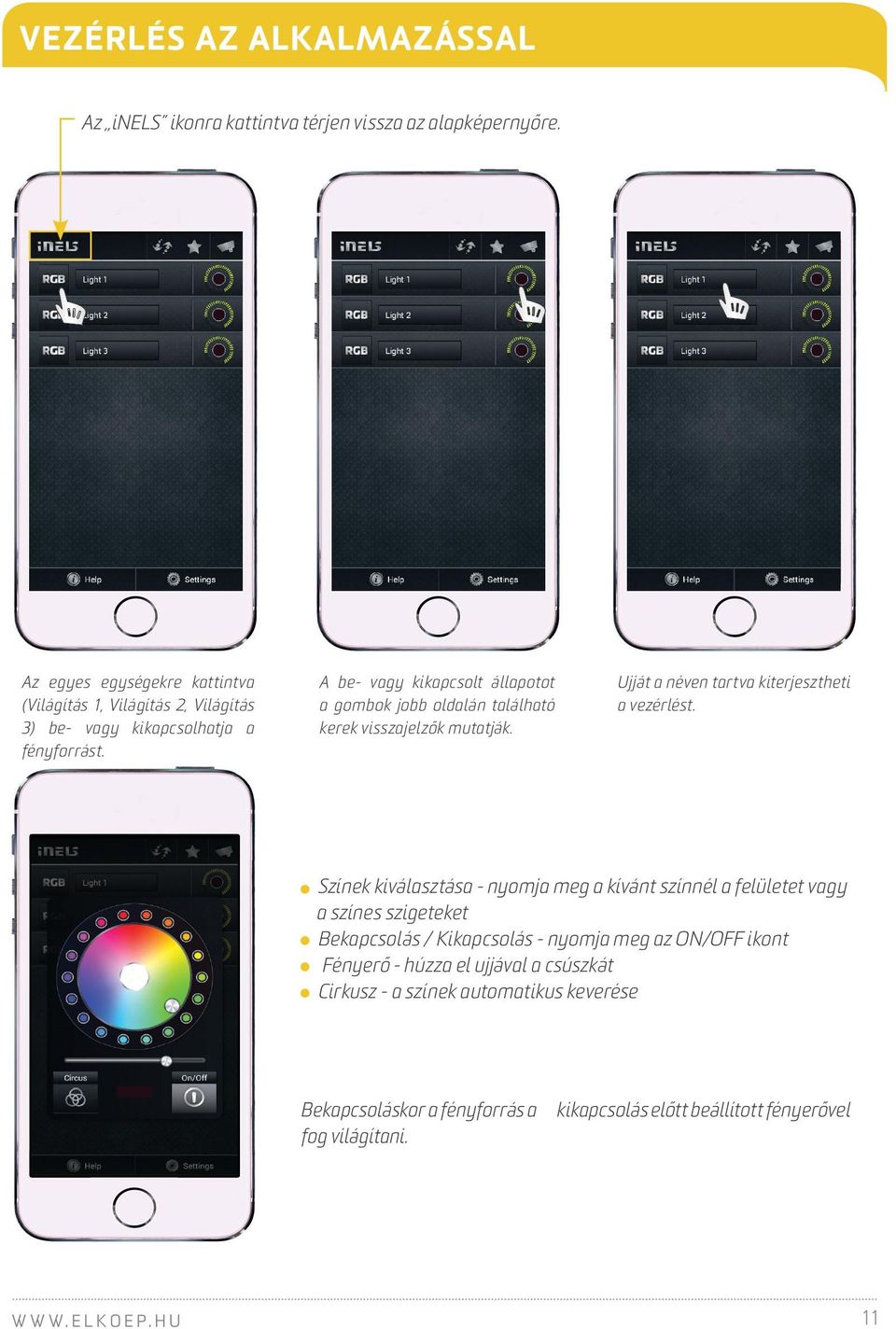

11 VEZÉRLÉS AZ ALKALMAZÁSSAL Az inels ikonra kattintva térjen vissza az alapképernyőre. Az egyes egységekre kattintva (Világítás 1, Világítás 2, Világítás 3) be- vagy kikapcsolhatja a fényforrást. A be- vagy kikapcsolt állapotot a gombok jobb oldalán található kerek visszajelzők mutatják. Ujját a néven tartva kiterjesztheti a vezérlést. Színek kiválasztása - nyomja meg a kívánt színnél a felületet vagy a színes szigeteket Bekapcsolás / Kikapcsolás - nyomja meg az ON/OFF ikont Fényerő - húzza el ujjával a csúszkát Cirkusz - a színek automatikus keverése Bekapcsoláskor a fényforrás a fog világítani. kikapcsolás előtt beállított fényerővel 11

12 ESZKÖZ NEVÉNEK SZERKESZTÉSE Az eszközök előre beállított nevei megváltoztathatók. Kattintson a Menü (Beállítások), majd a Konfiguráció gombra. Eszközök - hozzáadott eszközök listája. dimming light RF-RGB-LED-550 RF-RGB-LED-550 Válassza ki azt az eszközt, amelyiknek a nevét meg kívánja változtatni és módosítsa a nevet. A Mentés gombra kattintva mentse a változást. A Vissza gombbal lépjen vissza az Eszközök menübe. 12 TE L E P I T E S I K E Z I K ö N Y V 2. 0

13 SZOBÁK LÉTREHOZÁSA Az eszközöket szobák szerint lehet csoportosítani. Kattintson a Menü (Beállítások) gombra. Majd Konfiguráció és Szobák. Kattintson a Hozzáadás gombra. Adja meg a szoba nevét és válassza ki a típusát (a szoba típusa határozza meg a megjelenő ikont). További szobákat ugyanígy adhat hozzá (az előre beállított szoba Dům pod palcem ). W W W. E L K O E P. H U 13

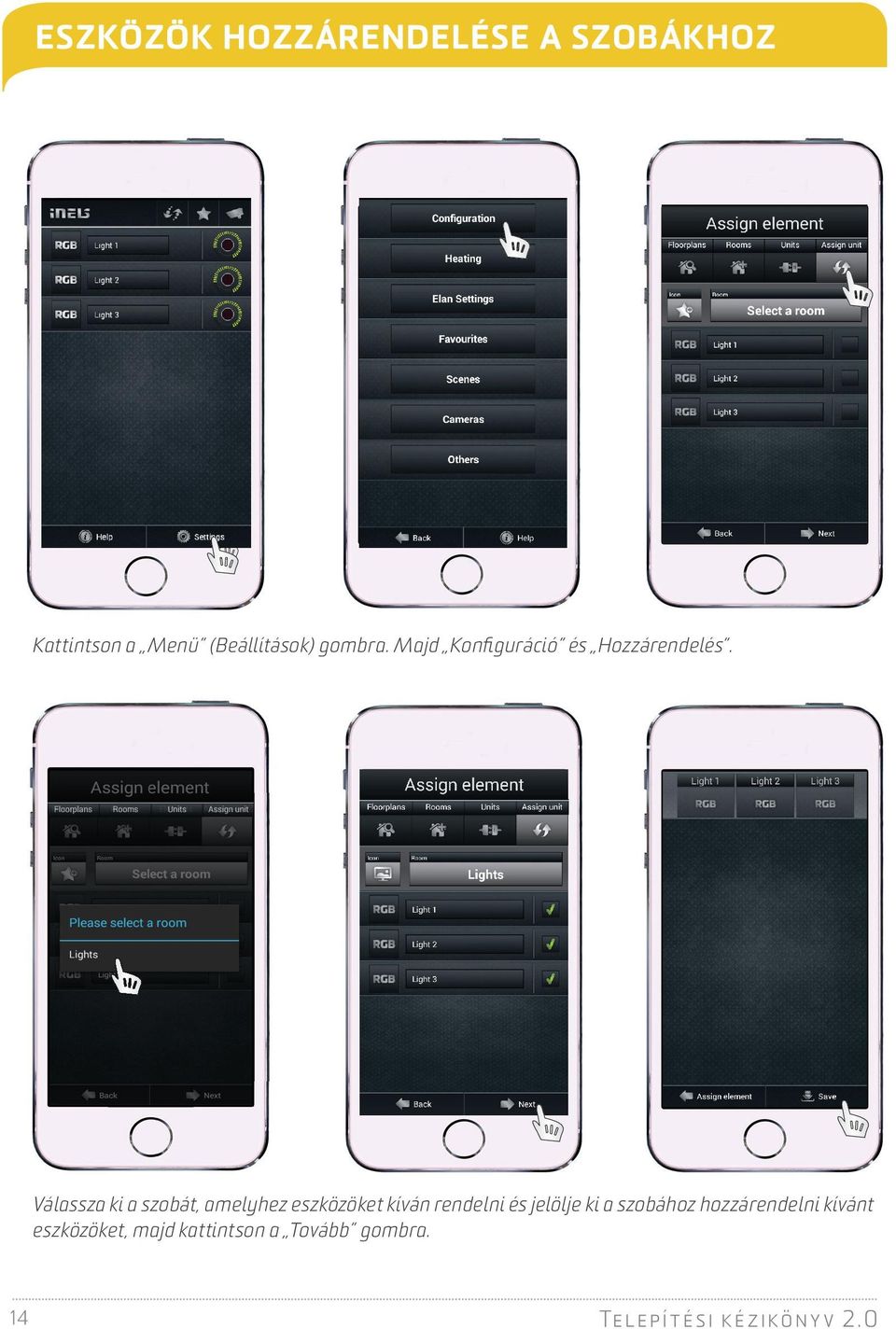

14 ESZKÖZÖK HOZZÁRENDELÉSE A SZOBÁKHOZ Kattintson a Menü (Beállítások) gombra. Majd Konfiguráció és Hozzárendelés. Válassza ki a szobát, amelyhez eszközöket kíván rendelni és jelölje ki a szobához hozzárendelni kívánt eszközöket, majd kattintson a Tovább gombra. 14 TE L E P I T E S I K E Z I K ö N Y V 2. 0

15 KEDVENCEK FÜL A Kedvencek fülnél választhatja ki a leggyakrabban használt eszközöket. Kattintson a Menü (Beállítások) gombra, majd a Kedvencek fülre. A Hozzáadás gombra kattintással nyissa meg az összes elem listáját. Válassza ki a kívánt elemeket a listából és kattintson a Mentés gombra. W W W. E L K O E P. H U 15

16 JELENETEK FÜL A jelenetek arra szolgálnak, hogy egyetlen gomb megnyomására több utasítás kerüljön egyszerre végrehajtásra. (Pl. Minden BE, Minden KI, Minden fény 50%, stb). Kattintson a Menü (Beállítások) gombra, majd a Jelenetek fülre. Hozzáadás gombra kattintva nevezze el a jelenetet és válassza ki a jelenethez felvenni kívánt eszközöket, majd kattintson a Tovább gombra. a kiválasztott eszközök jelenetbeli funkcióinak megadására. g Egy eszköz funkciója a felső sáv Funkció hozzáadása gombjára kattintva választható ki (pl. fényerő). A hozzáadott funkcióra kattintva változtathatók a hozzá tartozó beállítások (pl. fényerő 0%). Folytassa ezt az eljárást az összes kiválasztott eszköznél. A végén nyomja meg a Hozzáadás gombot. 16 TE L E P I T E S I K E Z I K ö N Y V 2. 0

17 KAMERA FÜL Az alkalmazással 10 db inels cam vagy Axis kamera kezelhető. Kattintson a Menü (Beállítások) gombra, majd a Kamerák és a Hozzáadás gombra. Töltse ki a szükséges mezőket, majd, nyomja meg a Mentés gombot. inels cam: Kamera neve: Tetszőleges Adja meg a kamera címét: Tetszőleges (előre beállított: ) Kamera típusa: inels cam Felhasználónév: admin Jelszó: dumpodpalcem Kép mozgatása Kép méretezése Axis: Kamera neve: Tetszőleges Adja meg a kamera címét: IP cím az Ön hálózata szerint Kamera típusa: Axis Felhasználónév: root Jelszó: pass PTZ (pan-tilt-zoom) - mozgatás és képnagyítás Néhány Axis kamera rendelkezik PTZ (pan-tilt-zoom) funkcióval.az alkalmazás képes mozgatni (nyilak) és nagyítani / kicsinyíteni a képet (plusz / mínusz gombok). Az alkalmazás által támogatott kamerák listája itt található: W W W. E L K O E P. H U 17

18 ÚJ ESZKÖZ HOZZÁADÁSA Kattintson a Menü (Beállítások), majd a Konfiguráció gombra. Kattintson az Eszközök fülre. További eszközök hozzáadásához kattintson a Hozzáadás gombra. Írja be a szükséges információkat (Eszköz neve: tetszőleges, Eszköz címe: lásd az 1. ábrán, Aktor típusa: típusazonosító - lásd az 1. ábrán, Eszköz típusa: válassza az eszköz funkciójának megfelelő ikont). Kattintson a Mentés gombra az eszköz felvételéhez. 18 TE L E P I T E S I K E Z I K ö N Y V 2. 0

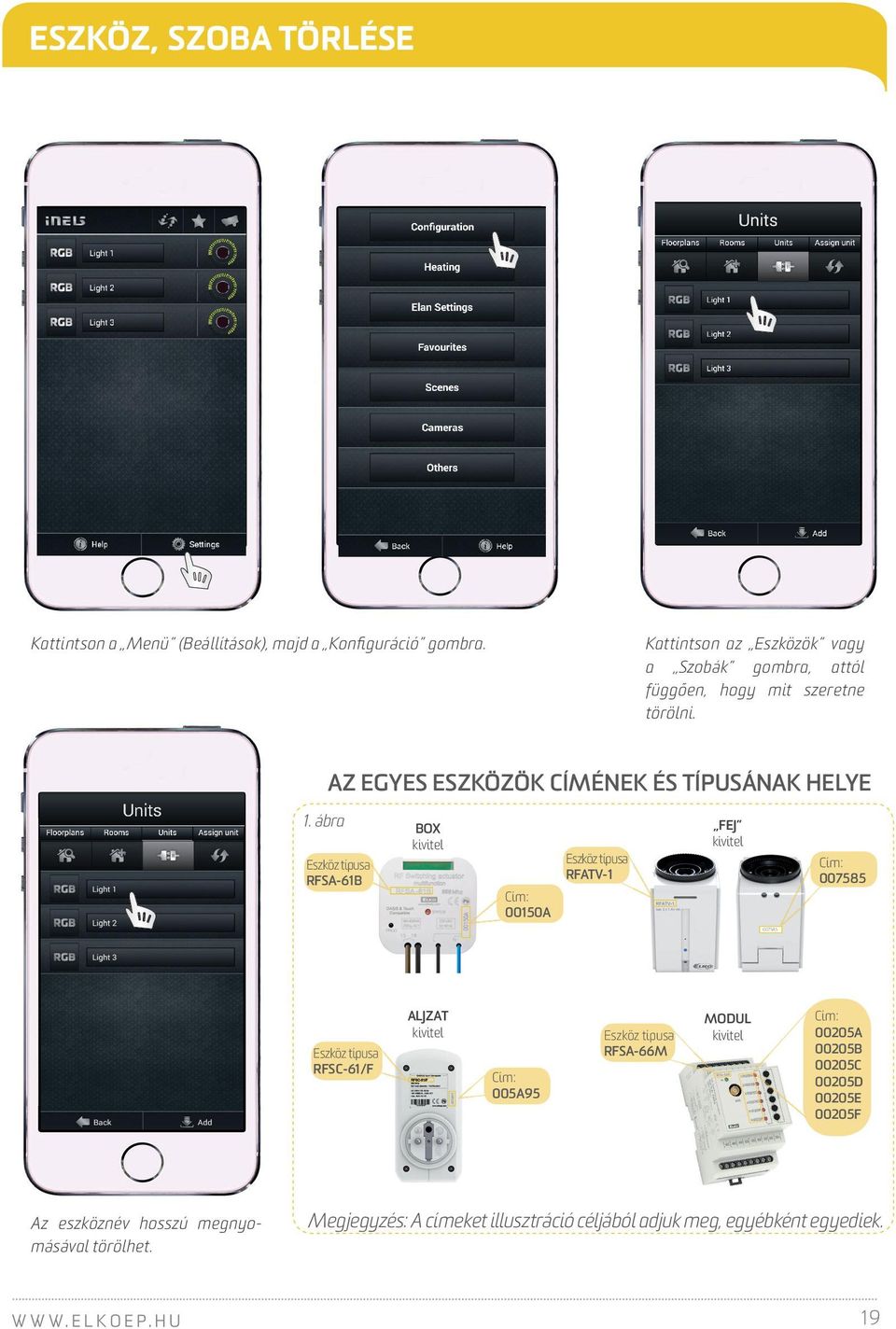

19 ESZKÖZ, SZOBA TÖRLÉSE Kattintson a Menü (Beállítások), majd a Konfiguráció gombra. Kattintson az Eszközök vagy a Szobák gombra, attól függően, hogy mit szeretne törölni. AZ EGYES ESZKÖZÖK CÍMÉNEK ÉS TÍPUSÁNAK HELYE 1. ábra FEJ kivitel BOX kivitel Eszköz típusa RFATV-1 Eszköz típusa RFSA-61B Cím: Cím: 00150A ALJZAT kivitel Eszköz típusa RFSA-66M 005A95 Eszköz típusa RFSC-61/F Az eszköznév hosszú megnyomásával törölhet. W W W. E L K O E P. H U Cím: 005A95 MODUL kivitel Cím: 00205A 00205B 00205C 00205D 00205E 00205F Megjegyzés: A címeket illusztráció céljából adjuk meg, egyébként egyediek. 19

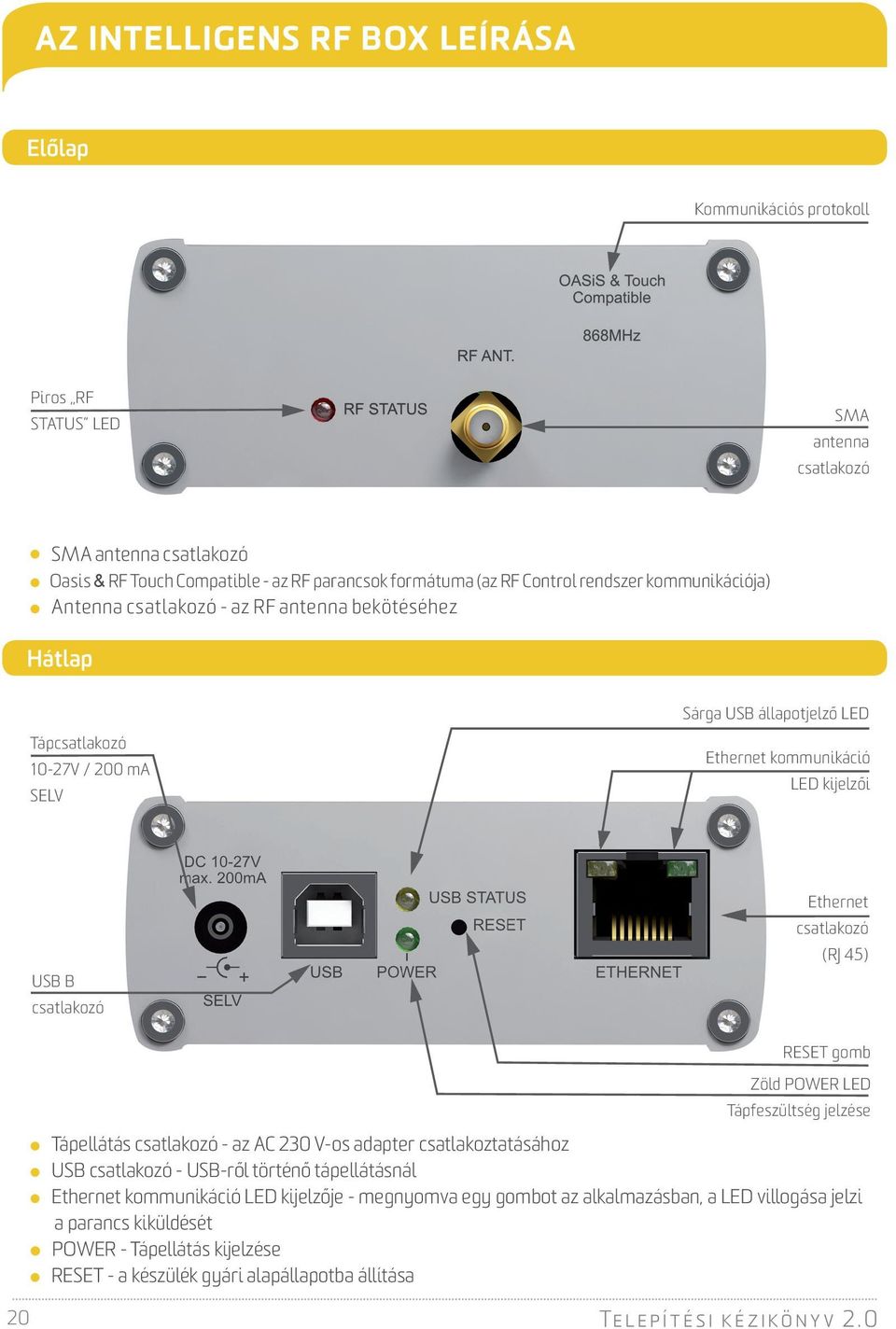

20 AZ INTELLIGENS RF BOX LEÍRÁSA Előlap Kommunikációs protokoll Piros RF STATUS LED SMA antenna csatlakozó SMA antenna csatlakozó Oasis & RF Touch Compatible - az RF parancsok formátuma (az RF Control rendszer kommunikációja) Antenna csatlakozó - az RF antenna bekötéséhez Hátlap Tápcsatlakozó 10-27V / 200 ma SELV Sárga USB állapotjelző LED Ethernet kommunikáció LED kijelzői USB B csatlakozó Ethernet csatlakozó (RJ 45) RESET gomb Zöld POWER LED Tápfeszültség jelzése Tápellátás csatlakozó - az AC 230 V-os adapter csatlakoztatásához USB csatlakozó - USB-ről történő tápellátásnál Ethernet kommunikáció LED kijelzője - megnyomva egy gombot az alkalmazásban, a LED villogása jelzi a parancs kiküldését POWER - Tápellátás kijelzése RESET - a készülék gyári alapállapotba állítása 20 TELEPITESI KEZIKöNYV 2.0

21 INTELLIGENS RF BOX TECHNIKAI PARAMÉTEREI RF Control interfész Kommunikációs protokoll: Átviteli frekvencia: Jelátvitel módja: Antenna kimenet: A rádiófrekvenciás kommunikáció jelzése: Antenna: Hatótávolság nyílt terepen: Ethernet kommunikáció Az ETH működési állapotának jelzése: ETH kommunikáció jelzése: Kommunikációs interfész: Tápegység feszültsége/árama: PoE tápellátás: Csatlakozás: Tápfeszültség jelzése: Oasis & RF Touch Compatible 868 MHz Kétirányú címzett üzenet SMA csatlakozó 1 x piros RF STATUS LED 1 db (mellékelve) 100 m-ig zöld LED sárga LED 10/100 Mbps (RJ45) V DC / 200 ma Max. 27V / 200 ma Jack Ø 2,1 mm zöld LED Egyéb További tápellátási lehetőség: USB aktivitás jelzése: Tápellátás: Üzemi hőmérséklet: Tárolási hőmérséklet: Védettség: IP 20 Szennyezettségi fok: Működési helyzet: Telepítés: Kivitel: Méretek: RESET gomb: USB-B csatlakozó sárga USB Status LED 230 VAC / 12 VDC - a csomag tartalmazza C C 2 tetszőleges önálló Védettség: IP 20 USB-B csatlakozó Felhasználónév: Jelszó: IP-cím: dobozos kivitel 90 x 52 x 65 mm eszköz újraindítás / gyári alapbeállítások visszaállítása admin, user elkoep Az Intelligens RF Box IP-címének módosítását a webes felületen keresztül lehet elvégezni. Részletes útmutatót a termékoldalán talál. 21

22 VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS A fényforrás méretei és címének helye 65 mm Energiacímkék 115 mm 550 Lumen 6 Watt h Cím TELEPITESI KEZIKöNYV 2.0

23 A VEZETÉK NÉLKÜLI FÉNYFORRÁS TECHNIKAI PARAMÉTEREI Tápellátás: V AC/50/60 Hz Maximális teljesítményfelvétel: 9 W Teljesítmény tényező: <0.6 Világítási szög: 360 RGB: 16,7 millió szín Kimenet Fényteljesítmény: 6 W Fényáram: 550 Lm Szín hőmérséklet: RGB Fényerő-szabályozás: % Élettartam: óra Vezérlés RF frekvencia: 868 MHz Hatótávolság nyílt terepen: 20m-ig További információk Üzemi hőmérséklet: C Tárolási hőmérséklet: C Csatlakozás: E27 foglalat Működési helyzet: tetszőleges Méretek: 65 x 115 mm Tömeg: 150 g A LÁTHATÓ SPEKTRUM (hullámhossz nm-ben) (ultra) Cián Lila Kék Zöld Sárga Narancs Vörös Lila (infra) 23

24 TOVÁBBI RF ESZKÖZÖK VEZÉRLŐK FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI FALI VEZÉRLŐ Két független nyomógombjával bármelyik vezeték nélküli eszközt vezérelheti (kapcsolók, dimmerek, redőnyök). Logus 90 kivitelben választható (műanyag, üveg, fém, fa,gránit). Tápellátás 3V/CR2032 elemről. Szín: fehér. RFWB-20/G 4037 VEZETÉK NÉLKÜLI FALI VEZÉRLŐ Négy független nyomógombjával bármelyik vezeték nélküli eszközt vezérelheti (kapcsolók, dimmerek, redőnyök). Logus 90 kivitelben választható (műanyag, üveg, fém, fa, gránit). Tápellátás 3V/CR2032 elemről. Szín: fehér. 4 GOMBOS KULCSTARTÓS VEZÉRLŐ Vezeték nélküli távirányító a vezeték néküli eszközök be- vagy kikapcsolására, illetve fényerőszabályzáshoz. Négy független eszköz vezérelhető. Egy gombnyomásra tetszőleges számú egység kapcsolható egyszerre. Tápellátás 3V/CR2032 elemről. Szín: fekete VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ KIJELZŐVEL A kijelzős univerzális távirányítóval az RF eszközök kényelmesen vezérelhetők, minden funkciójuk elérhető. Az eszközöket szobák, jelenetek és kedvencek szerint csoportosíthatja. Akár 40 eszközt is beállíthat. Tápellátás 2 x AAA elemről. Szín: fehér VEZETÉK NÉLKÜLI KONTAKTUS ÁTALAKÍTÓ Az adó kontaktusokat alakít át RF parancsokká a vezeték nélküli eszközök vezérléséhez. Két független bemenete van, melyre nyomógombot vagy kapcsolót is köthet. Tápellátás 3V/CR2477 elemről, szerelvénydobozba telepíthető. RFWB-40/G 4060 RF KEY 4375 RF PILOT 4376 RFIM-20B 4175 KAPCSOLÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD KAPCSOLHATÓ ALJZAT Gyors megoldás dugvillás készülékek vezeték nélküli vezérléséhez.az RF aljzat a meglévő dugalj és a vezérelendő készülék között helyezkedik el. Kimenet 16A / 4000W, 6 funkció, akár 32 adó csatornával is vezérelhető. Méretek 60x120x84 mm, fehér színű RFSC-61 Francia: 4560 Schuko: 4562 Brit: 4544 VEZETÉK NÉLKÜLI KAPCSOLÓ EGYSÉG 1- és 2-csatornás szerelvénydobozba telepíthető kapcsoló egységek különböző készülékek kapcsolásához. Akár 32 adócsatornával is vezérelhetők. Tápfeszültség 230V. Terhelhetőség: RFSA-61B - 16A/4000W; RFSA-62B: 2 független 8A/2x2000W. RFSA-61B (RFSA-62B) 4499 (4770) 24 TELEPITESI KEZIKöNYV 2.0

25 TOVÁBBI RF ESZKÖZÖK KAPCSOLÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI KAPCSOLÓ EGYSÉG - 6 KIMENETTTEL 6-csatornás kapcsolóeszköz kapcsolószekrénybe építéshez, mely 6 független 8A-es kimeneti kontaktust tartalmaz különböző eszközök kapcsolásához. Akár 32 adócsatornával is vezérelhetők. Tápfeszültség 230V. Az AN-I antennája AN-E külsőre cserélhető fém szekrény esetén. KAPCSOLÓ EGYSÉG KÜLTÉRI HASZNÁLATRA 1-csatornás kapcsolóeszköz IP65 védettségű dobozban. Kültéri és/vagy nedves, poros környezetben történő használatra. Kimeneti kontaktus 12A/3000W, Tápfeszültség AC 230V, 6 funkció. Akár 32 adócsatornával is vezérelhető. Méretek: 136x62x34 mm, szürke színű. KAPCSOLÓESZKÖZ REDŐNYÖKHÖZ Használható redőnyök, napellenzők, kapuk, tetőablakok és más kétirányú mozgatást igénylő eszközökhöz. Akár 32 különböző adócsatornával is vezérelhető. Telepíthető szerelvénydobozba vagy a motor burkolatába. Tápfeszültség 230V AC, kapcsolható áram 8A. RFSA-66M 4282 RFUS RFJA-12B 4682 FÉNYERŐSZABÁLYZÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD DIMMER ALJZAT Fényerőszabályozó dugvillával rendelkező lámpákhoz, ahol a dimmeraljzat a meglévő konnektorba kerül, a dimmer aljzatba pedig a lámpa dugvillája. A hagyományos és halogén égők mellett energiatakarékos fénycsövek és LED fényforrások fényerőszabályzásához is használható300w teljesítményig. UNIVERZÁLIS DIMMER (SÜLLYESZTETT) Vezeték nélküli (7 funkciós) fényerőszabályzó, mely a hagyományos és halogén égők mellett energiatakarékos fénycsövek és LED fényforrások fényerőszabályzásához is használható 160VA teljesítményig.tápfeszültség 230V AC. FÉNYERŐSZABÁLYZÓ SZÍNES (RGB) LED SZALAGOKHOZ Kapcsolószekrénybe telepíthető dimmer színes RGB LED szalagokhoz, max. 70W/csatorna teljesítményig, mely kb. 10 méter RGB szalakhoz használható. Tápfeszültség 12-24V DC, a színek keveréséhez kulcstartós távirányító, RF Pilot, vagy Applikáció is használható UNIVERZÁLIS DIMMER Vezeték nélküli (7 funkciós) fényerőszabályzó moduláris kivitelben, mely a hagyományos és halogén égők mellett energiatakarékos fénycsövek és LED fényforrások fényerőszabályzásához is használható 600W teljesítményig. Tápfeszültség 230V AC. RFDSC RFDEL-71B 4512 RFDA-73M/ RGB 4681 RFDEL-71M

26 TOVÁBBI RF ESZKÖZÖK FÉNYFORRÁSOK FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD RGB SZALAG - 5 MÉTER RGB szalag, 7.2W/m (30 LED-chip/m), 2x5m vagy 5m, szélessége 11 mm, kültéri használatra, kaphatók hozzá profilok, ragasztószalagok, 10 cm távolságonként vágható, szabályozható az RFDA-73M eszközzel, tápfeszültség 12V DC. 7,2W, RGB, 30LED/M 6630 TÁPEGYSÉG 5 MÉTER RGB SZALAGHOZ 230V/12V/60W tápegység 5m vagy 10m RGB szalag tápellátásához. IP67 védettségű kültéri kivitel. Méretek: 163 x 42 x 32 mm. VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS Három színes LED chipet tartalmazó fényforrás, mellyel bármilyen szín kikeverhető. Beépített vevővel és fényerőszabályzóval rendelkezik, az eredeti izzó helyére csavarható. Jellemzők: színes jelenetek, fényerő, stb. VEZETÉK NÉLKÜLI FEHÉR FÉNYFORRÁS A fényforrással a meleg és a hideg fehér színek egyaránt beállíthatók. Beépített vevővel és fényerőszabályzóval rendelkezik, az eredeti izzó helyére csavarható és szabályozható különböző RF vezérlőkkel. DC 12V/5A 60W 6589 RF-RGB- LED RF-WHITE- LED HŐMÉRSÉKLETSZABÁLYZÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI HŐMÉRSÉKLETSZABÁLYZÓ RFTC-50/G Digitális termosztát Logus 90 kivitelben. Méri a helyiség hőmérsékletét és a beállított fűtési program szerint parancsot küld a kapcsolóegységnek (fűtőkészülék - kazán). Elemes tápellátás (2 x AA). Akár 4 áramkör kapcsolása is lejhetséges. Szín: fehér. RFTC50/G/ BR/BR KAPCSOLÓ EGYSÉG HŐMÉRSÉKLET-ÉRZÉKELŐVEL Hőmérsékleti egység Logus 90 kivitelben. Méri a hőmérsékletet és kapcsolja a fűtési kört. Relékontaktus 8A/2000W, tápellátás 230V AC, külső hőmérséklet-érzékelő csatlakoztatás. A rendszerhez akár 30 egység is hozzárendelhető. VEZETÉK NÉLKÜLI TERMOFEJ A vezeték nélküli termofej méri a helyiség hőmérsékletét és elküldi azt az intelligens RF Box vagy az RF Touch felé, mely összehasonlítja a beállított fűtési program értékeivel és parancsot küld a termofejnek a radiátorszelep nyitására vagy zárására. RFSTI-11/G RFSTI-11/G/ BR/BR RFATV TELEPITESI KEZIKöNYV 2.0

27 TOVÁBBI RF ESZKÖZÖK HŐMÉRSÉKLETSZABÁLYZÁS FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI HŐMÉRSÉKLET-ÉRZÉKELŐ Belső vagy külső érzékelővel C tartományban méri és továbbítja a hőmérséklet értékét. Szerelvénydobozba telepíthető kivitel, de bárhol elhelyezhető. Használhatók a TC/TZ külső érzékelők 11cm m szerelt hosszban. Tápellátás 3V/CR 2477 elemről. RFTI-10B 3175 TERMOSZELEP MOZGATÓ Elektromos termoszelep mozgató (mellékelt VA80 adapterrel Heimeier, Oventrop, Schlosser, Herb vagy Onda szelepekhez (M30 x 1,5). Tápfeszültség: 230V AC (alaphelyzetben zárt - NC). TELVA/230V 6602 RENDSZER FOTÓ AZ ESZKÖZ LEÍRÁSA TÍPUS/KÓD VEZETÉK NÉLKÜLI ÉRINTŐKÉPERNYŐS VEZÉRLŐ Alkalmas akár 40 vezeték nélküli eszköz vezérlésére. A kapcsolások,vezérlések és fényerőszabályzások mellett több termosztát jelét is képes feldolgozni. Kapcsoló méretű, falra szerelhető LOGUS 90 kivitel. Tápellátás vezetékkel 230V AC vagy a mellékelt adapterrel. INTELLIGENS RF BOX, INTELLIGENS WI BOX Közvetítő készülék az Ön vezérlője (mobil, táblagép, stb.) és a vezeték nélküli eszközök között világítás, fűtés, redőnyök, stb. vezérléséhez. elan-rf-003: kösse be LAN routeréhez és helyezze az összes RF eszköz hatótávolságán belülre. elan-rf-wi-003: beépített WiFi-vel. A vezérléshez szükséges alkalmazás ingyenesen letölthető a GooglePlay-ről. IP KAMERA BELTÉRI HASZNÁLATRA Beltéri színes kamera, könnyen csatlakoztatható vezetékkel a LAN-hoz vagy vezeték nélkül WiFi hálózathoz. A rendszerhez akár 10 kamera is hozzárendelhető. Felbontás: 640x480; Méretek: 80x115x80mm; tápegység: mellékelt 5V/1A adapterrel. MULTIFUNKCIÓS GSM KOMMUNIKÁTOR Lehetővé teszi a vezeték nélküli eszközök távoli vezérlését SMS üzenetekkel, de az RF eszközök is küldhetnek üzeneteket aktuális állapotukról. Négy saját bináris bemenete és két relé kimenete van 8A/2x2000W terhelhetőséggel, moduláris kivitel (kapcsolószekrénybe). JELISMÉTLŐ (ÁTJÁTSZÓ) HATÓTÁVOLSÁG NÖVELÉSHEZ A jelismétlő (repeater) hálózati dugaljba telepíthető eszköz. Alkalmas az RF eszközök közötti hatótávolság növelésére vagy a rossz RF adatátvitel javítására. A jelismétlővel max. 20 eszközt lehet átjátszani. RF TOUCH - W RFTW-AWH- -BWH-CWH elan-rf-003 (Wi-003) 4684 (4872) inels CAM 6703 RFGSM-220M 4604 RFRP

28 TOVÁBBI SZETTEK ÁTTEKINTÉSE TÁVVEZÉRELT FŰTÉS RENDELÉSI KÓD: INTELLIGENS RF BOX 3 VEZETÉK NÉLKÜLI TERMOFEJ SZETT FŰTÉSSZABÁLYZÁSHOZ Z OKOSTELEFONOS TÁMOGATÁSSAL A szettben 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátorok termoszelepére rögzíthetők. A termofejek mérik az egyes helyiségek hőmérsékletét és az értéket továbbítják az Intelligens RF Box felé. Az Intelligens RF Box összehasonlítja az időprogram szerint beállított hőmérsékleti értékkel és parancsot küld vissza a termofejnek a termoszelep elzárására vagy megnyitására. A kívánt fűtési kör bármikor bekapcsolható, üzemmódja módosítható az okostelefonos alkalmazáson keresztül, akár távolról is, így hazaérkezéskor kellemes meleg fogadja majd. FŰTÉSSZABÁLYZÁS EGYSZERŰEN RENDELÉSI KÓD: PROGRAMOZHATÓ TERMOSZTÁT 1 KAPCSOLHATÓ DUGALJ SZETT VEZETÉK NÉLKÜLI ELEKTROMOS FŰTÉS SZABÁLYZÁSÁHOZ Ez a szett lehetőséget nyújt hősugárzó, olajradiátor, vagy mobil klíma berendezés egyszerű és gazdaságos vezérléséhez. Csak dugja be a kapcsolható dugaljt egy hálózati konnektorba, dugja a hőforrás csatlakozóját a kapcsolható dugaljba és helyezze el az RFTC-50/G vezeték nélküli termosztátot a megfelelő helyre. A kívánt hőmérsékletet a termosztáton lehet időprogram szerint beállítani. A termosztát a beállított és a mért értéket összehasonlítja és parancsot küld a kapcsolható dugaljnak a hőforrás be- vagy kikapcsolására. 28 TELEPITESI KEZIKöNYV 2.0

29 TOVÁBBI SZETTEK ÁTTEKINTÉSE KÖLTSÉGHATÉKONY FŰTÉS RENDELÉSI KÓD: VEZETÉK NÉLKÜLI ÉRINTŐKÉPERNYŐS VEZÉRLŐ 3 VEZETÉK NÉLKÜLI TERMOFEJ FŰTÉSVEZÉRLÉS OTTHONA VEZETÉK NÉLKÜLI SZABÁLYZÁSÁHOZ ÉRINTŐKÉPERNYŐS VEZRÉLŐVEL A szettben 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátorok termoszelepére rögzíthetők. A termofejek mérik az egyes helyiségek hőmérsékletét és az értéket továbbítják az RF Touch központi vezérlőnek. Az RF Touch összehasonlítja az időprogram szerint beállított hőmérsékleti értékkel és parancsot küld vissza a termofejnek a termoszelep elzárására vagy megnyitására. Az érintőképernyős vezérlő lehetővé teszi napi/heti fűtési program beállítását helyiségenként külön-külön. RÁDIÓ & ZENE EGY KAPCSOLÓ HELYÉN RENDELÉSI KÓD: LARA RÁDIÓ 2 HANGSZÓRÓK ZENE LEJÁTSZÓ SZETT, MELY TÖKÉLETESEN ILLESZKEDIK OTTHONA BELSŐ TERÉHEZ A LARA egy internet rádió és audió lejátszó eszköz. 40 előre beállított rádióállomással szállítjuk, de az állomások listáját igényei szerint bármikor egyszerűen testre szabhatja. A LARA lejátssza kedvenc zenéit NAS szerverről vagy külső forrásból (telefon, mp3 lejátszó stb.), melyet az előlapi aljzatba lehet vezetékesen csatlakoztatni. Beépített erősítőjének köszönhetően közvetlenül kapcsolódhatnak hozzá hangszórók (ugyanabban a LOGUS 90 dizájnban), de külső hangfalak, mennyezeti és falba süllyesztett hangszórók is csatlakoztathatók. 29

30 TOVÁBBI SZETTEK ÁTTEKINTÉSE EGYETLEN VEZÉRLŐ A TELJES IRÁNYÍTÁSHOZ RENDELÉSI KÓD: INTELLIGENS IR BOX 3 IR ADÓK SZETT IR VEZÉRLÉSŰ KÉSZÜLÉKEK OKOSTELEFONOS TÁVIRÁNYÍTÁSÁHOZ Az Intelligens IR Box segítségével infra távirányítóval működő készülékeit vezérelheti okostelefonjáról. Nincs szükség a sok távirányítóra, nem kell állandóan keresni és elemet cserélni. A telefon mindig kéznél van. Használhatja akkor is, ha másik szobába tartózkodik (pl. kikapcsolhatja a TV-t a gyerekszobában). TELJES ELLENŐRZÉS OTTHONA FELETT RENDELÉSI KÓD: INTELLIGENS IR BOX 1 VEZETÉK NÉLKÜLI KAPCSOLHATÓATÓ DUGALJ 2 SZÍNES VEZETÉK NÉLKÜLI FÉNYFORRÁS 1 KAMERA SZETT OTTHONA OKOSTELEFONOS VEZÉRLÉSÉHEZ A szett egy jól felszerelt kezdőcsomag azok számára, akik szeretnék korszerűsíteni otthonukat. A csomag tartalmaz 2 vezeték nélküli fényforrást, kapcsolható aljzatot, egy kamerát és egy intelligens RF Boxot, melyekkel kipróbálhatja a vezeték nélküli inels rendszer egységeit. Minden előre be van állítva, hogy Ön gyorsan és egyszerűen élvezhesse az irányítást! 30 TELEPITESI KEZIKöNYV 2.0
