1 VEZETÉK ÉKÜI VEZÉRŐREDSZER MŰSZAKI KATAÓGUS

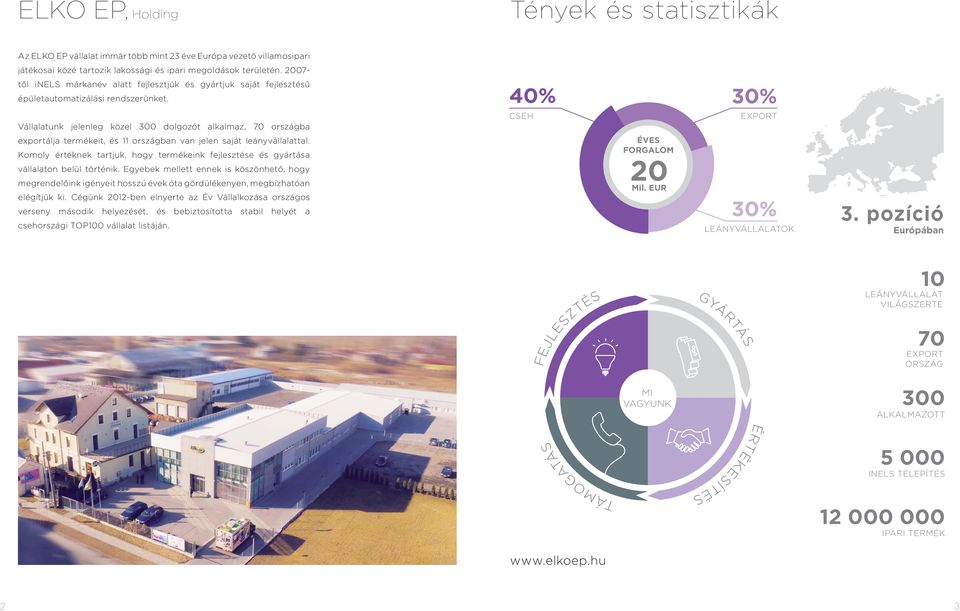

2 EKO EP, Holding Tények és statisztikák Az EKO EP vállalat immár több mint 3 éve Európa vezető villamosipari játékosai közé tartozik lakossági és ipari megoldások területén től ies márkanév alatt fejlesztjük és gyártjuk saját fejlesztésű épületautomatizálási rendszerünket. Vállalatunk jelenleg közel 300 dolgozót alkalmaz, 70 országba eportálja termékeit, és 11 országban van jelen saját leányvállalattal. Komoly értéknek tartjuk, hogy termékeink fejlesztése és gyártása vállalaton belül történik. Egyebek mellett ennek is köszönhető, hogy megrendelőink igényeit hosszú évek óta gördülékenyen, megbízhatóan elégítjük ki. Cégünk 01-ben elnyerte az Év Vállalkozása országos verseny második helyezését, és bebiztosította stabil helyét a csehországi TOP100 vállalat listáján. 40% 30% CSEH ÉVES FORGAOM 0 Mil. EUR EXPORT 30% EÁYVÁAATOK 3. pozíció Európában FEJESZTÉS GYÁRTÁS 10 EÁYVÁAAT VIÁGSZERTE 70 EXPORT ORSZÁG MI VAGYUK 300 AKAMAZOTT TÁMOGATÁS ÉRTÉKESÍTÉS IES TEEPÍTÉS IPARI TERMÉK 3

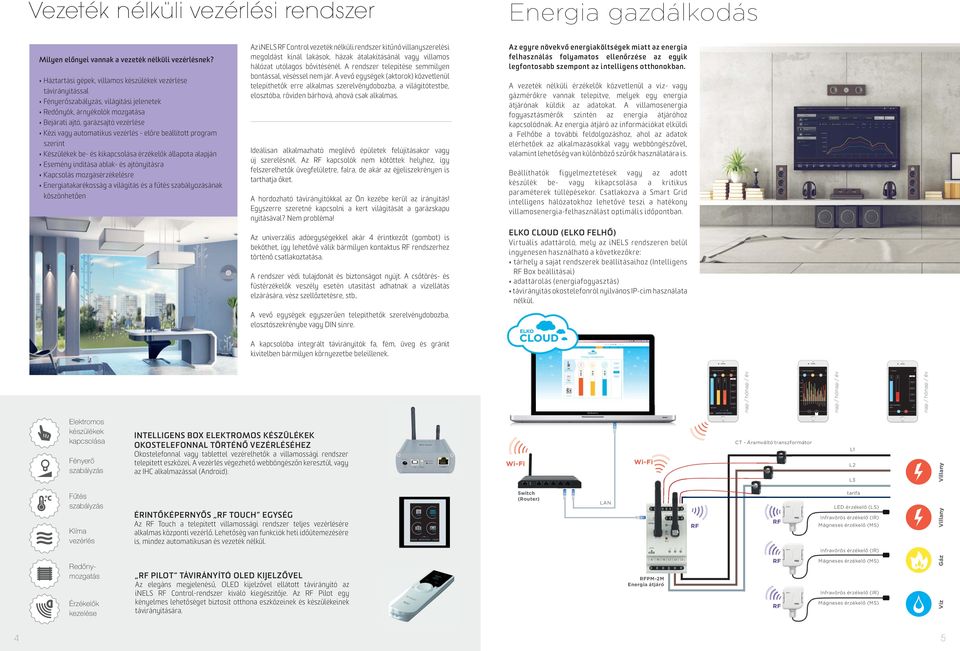

3 Žaluzie Brána Markýza Garáž Vezeték nélküli vezérlési rendszer Energia gazdálkodás Milyen előnyei vannak a vezeték nélküli vezérlésnek? Háztartási gépek, villamos készülékek vezérlése távirányítással Fényerőszabályzás, világítási jelenetek Redőnyök, árnyékolók mozgatása Bejárati ajtó, garázsajtó vezérlése Kézi vagy automatikus vezérlés - előre beállított program szerint Készülékek be- és kikapcsolása érzékelők állapota alapján Esemény indítása ablak- és ajtónyitásra Kapcsolás mozgásérzékelésre Energiatakarékosság a világítás és a fűtés szabályozásának köszönhetően Az ies Control vezeték nélküli rendszer kitűnő villanyszerelési megoldást kínál lakások, házak átalakításánál vagy villamos hálózat utólagos bővítésénél. A rendszer telepítése semmilyen bontással, véséssel nem jár. A vevő egységek (aktorok) közvetlenül telepíthetők erre alkalmas szerelvénydobozba, a világítótestbe, elosztóba, röviden bárhová, ahová csak alkalmas. Ideálisan alkalmazható meglévő épületek felújításakor vagy új szerelésnél. Az kapcsolók nem kötöttek helyhez, így felszerelhetők üvegfelületre, falra, de akár az éjjeliszekrényen is tarthatja őket. A hordozható távirányítókkal az Ön kezébe kerül az irányítás! Egyszerre szeretné kapcsolni a kert világítását a garázskapu nyitásával? em probléma! Az univerzális adóegységekkel akár 4 érintkezőt (gombot) is beköthet, így lehetővé válik bármilyen kontaktus rendszerhez történő csatlakoztatása. A rendszer védi tulajdonát és biztonságot nyújt. A csőtörés- és füstérzékelők veszély esetén utasítást adhatnak a vízellátás elzárására, vész szellőztetésre, stb.. A vevő egységek egyszerűen telepíthetők szerelvénydobozba, elosztószekrénybe vagy DI sínre. Az egyre növekvő energiaköltségek miatt az energia felhasználás folyamatos ellenőrzése az egyik legfontosabb szempont az intelligens otthonokban. A vezeték nélküli érzékelők közvetlenül a víz- vagy gázmérőkre vannak telepítve, melyek egy energia átjárónak küldik az adatokat. A villamosenergia fogyasztásmérők szintén az energia átjáróhoz kapcsolódnak. Az energia átjáró az információkat elküldi a Felhőbe a további feldolgozáshoz, ahol az adatok elérhetőek az alkalmazásokkal vagy webböngészővel, valamint lehetőség van különböző szűrők használatára is. Beállíthatók figyelmeztetések vagy az adott készülék be- vagy kikapcsolása a kritikus paraméterek túllépésekor. Csatlakozva a Smart Grid intelligens hálózatokhoz lehetővé teszi a hatékony villamosenergia-felhasználást optimális időpontban. EKO COUD (EKO FEHŐ) Virtuális adattároló, mely az ies rendszeren belül ingyenesen használható a következőkre: tárhely a saját rendszerek beállításaihoz (Intelligens Bo beállításai) adattárolás (energiafogyasztás) távirányítás okostelefonról nyilvános IP-cím használata nélkül. A kapcsolóba integrált távirányítók fa, fém, üveg és gránit kivitelben bármilyen környezetbe beleillenek. nap / hónap / év nap / hónap / év nap / hónap / év Elektromos készülékek kapcsolása Fényerő szabályzás Fűtés szabályzás Klíma vezérlés Redőnymozgatás Érzékelők kezelése ITEIGES BOX EEKTROMOS KÉSZÜÉKEK OKOSTEEFOA TÖRTÉŐ VEZÉRÉSÉHEZ Okostelefonnal vagy tablettel vezérelhetők a villamossági rendszer telepített eszközei. A vezérlés végezhető webböngészőn keresztül, vagy az IHC alkalmazással (Android). ÉRITŐKÉPERYŐS TOUCH EGYSÉG Az Touch a telepített villamossági rendszer teljes vezérlésére alkalmas központi vezérlő. ehetőség van funkciók heti időütemezésére is, mindez automatikusan és vezeték nélkül. PIOT TÁVIRÁYÍTÓ OED KIJEZŐVE Az elegáns megjelenésű, OED kijelzővel ellátott távirányító az ies Control-rendszer kiváló kiegészítője. Az Pilot egy kényelmes lehetőséget biztosít otthona eszközeinek és készülékeinek távirányítására. KUCHYŇ OBÝVACÍ POKOJ OŽICE Wi-Fi Switch (Router) A Wi-Fi PM-M Energia átjáró CT - Áramváltó transzformátor 1 3 tarifa ED érzékelő (S) Infravörös érzékelő (IR) Mágneses érzékelő (MS) Infravörös érzékelő (IR) Mágneses érzékelő (MS) Infravörös érzékelő (IR) Mágneses érzékelő (MS) Víz Gáz Villany Villany 4 5

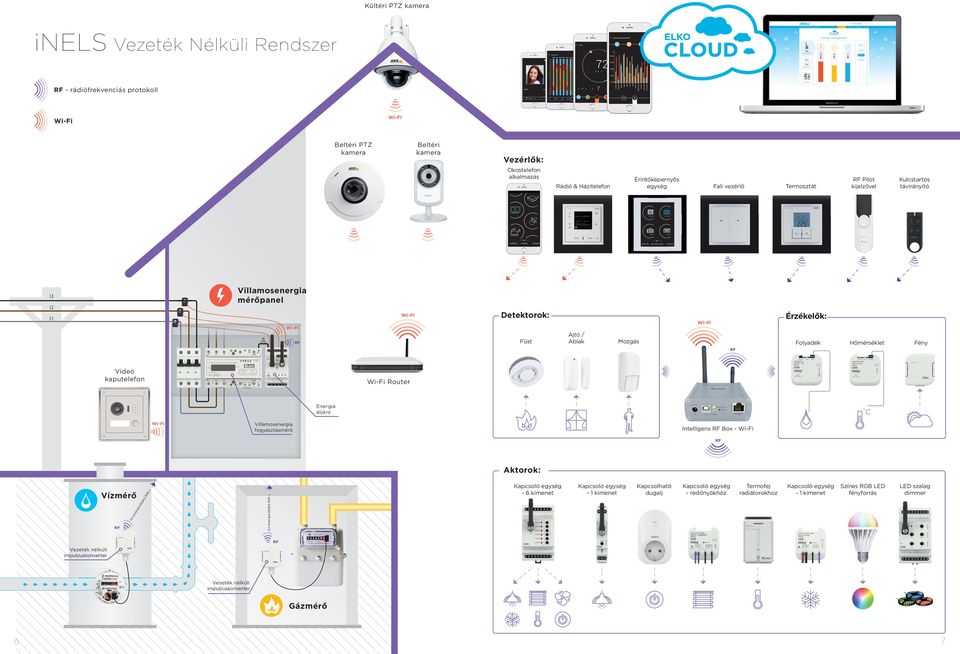

4 UOCK Menu Temperature 1 AM AM 3 AM 4 AM 5 AM 6 AM 7 AM 8 AM 9 AM 10 AM 11 AM 1 AM 1 PM PM 3 PM 4 PM 5 PM 6 PM 7 PM 8 PM 9 PM 10 PM 11 PM 1 PM MO TUE WED THU FRI SAT SU EW AD UST Kültéri PTZ kamera ies Vezeték élküli Rendszer - rádiófrekvenciás protokoll Jane 0:05 u e e u e 7 ee u e 7 Menu u e e u e 7 ee ue 7 Wi-Fi Wi-Fi Beltéri PTZ kamera Beltéri kamera Vezérlők: Okostelefon alkalmazás Rádió & Házitelefon Érintőképernyős egység Fali vezérlő Termosztát Pilot kijelzővel Kulcstartós távirányító Žaluzie Markýza Brána Garáž CAMERA ROOMS SCEES KUCHYŇ OBÝVACÍ POKOJ OŽICE 3 1 Villamosenergia mérőpanel Wi-Fi Wi-Fi Detektorok: Füst Ajtó / Ablak Mozgás Wi-Fi Érzékelők: Folyadék Hőmérséklet Fény Videó kaputelefon Wi-Fi Router Energia átjáró Wi-Fi Villamosenergia fogyasztásmérő Intelligens Bo - Wi-Fi Aktorok: Vízmérő Az energia átjáró felé Az energia átjáró felé Kapcsoló egység - 6 kimenet Kapcsoló egység - 1 kimenet Kapcsolható dugalj Kapcsoló egység - redőnyökhöz Termofej radiátorokhoz Kapcsoló egység - 1 kimenet Színes RGB ED fényforrás ED szalag dimmer Vezeték nélküli impulzuskonverter Vezeték nélküli impulzuskonverter Gázmérő 6 7

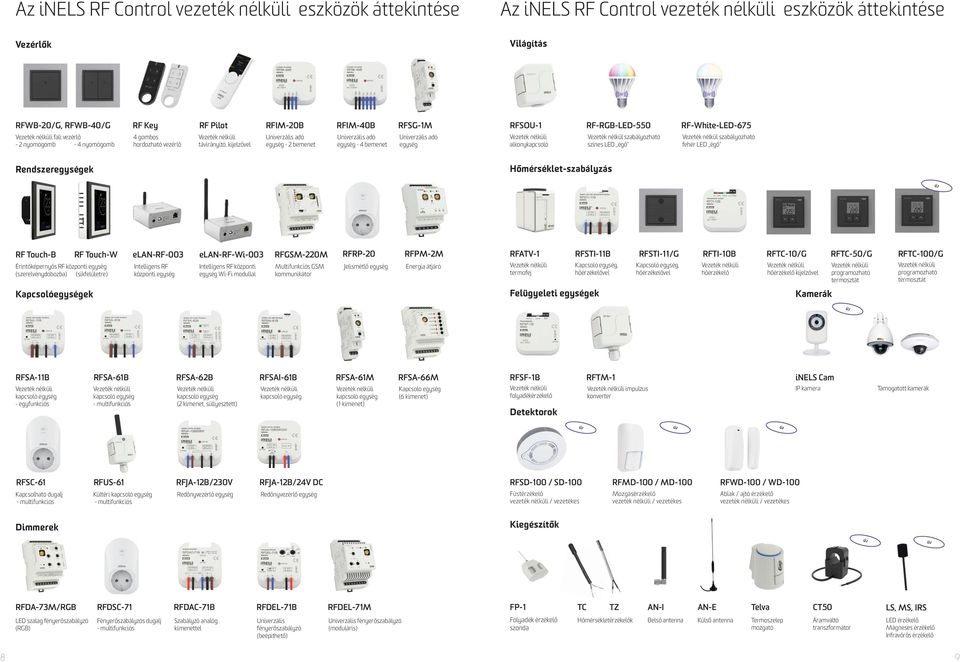

5 ne :54 Oblibene ODEJIT ZVOIT : : Az ies Control vezeték nélküli eszközök áttekintése Az ies Control vezeték nélküli eszközök áttekintése Vezérlők Világítás Mistnosti Sceny WB-0/G, WB-40/G Key Pilot IM-0B IM-40B SG-1M Vezeték nélküli fali vezérlő - nyomógomb - 4 nyomógomb 4 gombos hordozható vezérlő Vezeték nélküli távirányító, kijelzővel Univerzális adó egység - bemenet Univerzális adó egység - 4 bemenet Univerzális adó egység SOU-1 -RGB-ED-550 -White-ED-675 Vezeték nélküli alkonykapcsoló Vezeték nélkül szabályozható színes ED égő Vezeték nélkül szabályozható fehér ED égő Rendszeregységek Hőmérséklet-szabályzás ÚJ Touch-B Touch-W ea--003 ea--wi-003 GSM-0M RP-0 Érintőképernyős központi egység (szerelvénydobozba) (síkfelületre) Kapcsolóegységek Intelligens központi egység Intelligens központi egység Wi-Fi modullal Multifunkciós GSM kommunikátor Jelismétlő egység PM-M Energia átjáró ATV-1 STI-11B STI-11/G TI-10B TC-10/G TC-50/G TC-100/G Vezeték nélküli termofej Kapcsoló egység, hőérzékelővel Felügyeleti egységek Kapcsoló egység, hőérzékelővel Vezeték nélküli hőérzékelő Vezeték nélküli hőérzékelő kijelzővel Kamerák Vezeték nélküli programozható termosztát Vezeték nélküli programozható termosztát ÚJ SA-11B SA-61B SA-6B SAI-61B SA-61M SA-66M Vezeték nélküli kapcsoló egység - egyfunkciós Vezeték nélküli kapcsoló egység - multifunkciós Vezeték nélküli kapcsoló egység ( kimenet, süllyesztett) Vezeték nélküli kapcsoló egység Vezeték nélküli kapcsoló egység (1 kimenet) Kapcsoló egység (6 kimenet) SF-1B Vezeték nélküli folyadékérzékelő Detektorok TM-1 Vezeték nélküli impulzus konverter ies Cam IP kamera Támogatott kamerák ÚJ ÚJ ÚJ SC-61 US-61 JA-1B/30V JA-1B/4V DC SD-100 / SD-100 MD-100 / MD-100 WD-100 / WD-100 Kapcsolható dugalj - multifunkciós Kültéri kapcsoló egység - multifunkciós Redőnyvezérlő egység Redőnyvezérlő egység Füstérzékelő vezeték nélküli / vezetékes Mozgásérzékelő vezeték nélküli / vezetékes Ablak / ajtó érzékelő vezeték nélküli / vezetékes Dimmerek Kiegészítők ÚJ ÚJ DA-73M/RGB DSC-71 DAC-71B DE-71B DE-71M ED szalag fényerőszabályzó (RGB) Fényerőszabályzós dugalj - multifunkciós Szabályzó analóg kimenettel Univerzális fényerőszabályzó (beépíthető) Univerzális fényerőszabályzó (moduláris) FP-1 Folyadék érzékelő szonda TC TZ A-I A-E Telva CT50 S, MS, IRS Hőmérsékletérzékelők Belső antenna Külső antenna Termoszelep Áramváltó ED érzékelő mozgató transzformátor Mágneses érzékelő Infravörös érzékelő 8 9

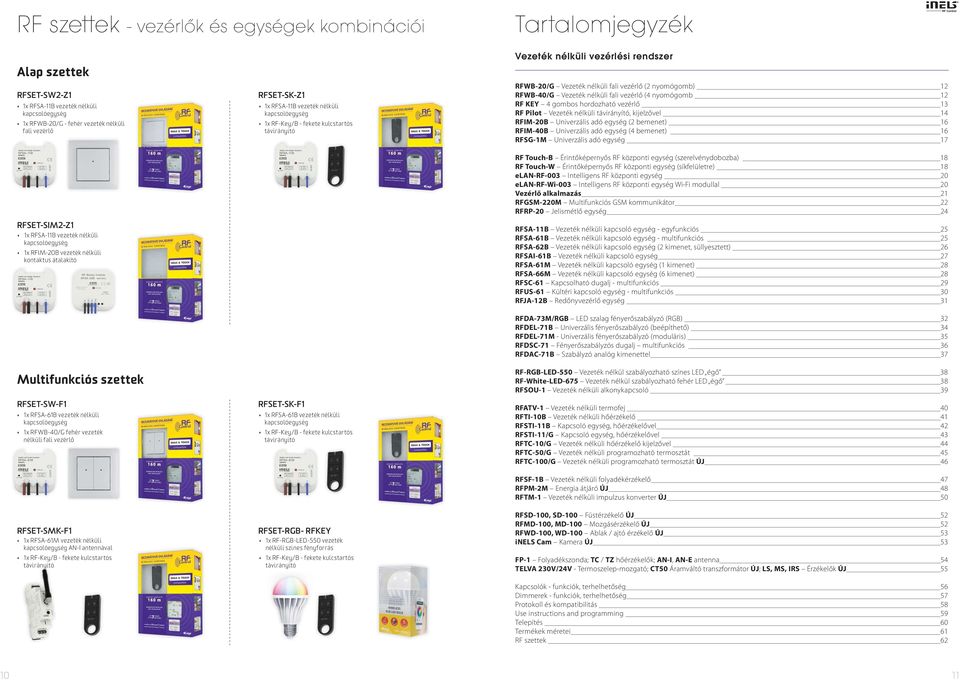

6 szettek - vezérlők és egységek kombinációi Tartalomjegyzék Alap szettek SET-SW-Z1 1 SA-11B vezeték nélküli kapcsolóegység 1 WB-0/G - fehér vezeték nélküli fali vezérlő SET-SIM-Z1 1 SA-11B vezeték nélküli kapcsolóegység 1 IM-0B vezeték nélküli kontaktus átalakító Multifunkciós szettek SET-SW-F1 1 SA-61B vezeték nélküli kapcsolóegység 1 WB-40/G fehér vezeték nélküli fali vezérlő SET-SMK-F1 1 SA-61M vezeték nélküli kapcsolóegység A-I antennával 1 -Key/B - fekete kulcstartós távirányító SET-SK-Z1 1 SA-11B vezeték nélküli kapcsolóegység 1 -Key/B - fekete kulcstartós távirányító SET-SK-F1 1 SA-61B vezeték nélküli kapcsolóegység 1 -Key/B - fekete kulcstartós távirányító SET-RGB- KEY 1 -RGB-ED-550 vezeték nélküli színes fényforrás 1 -Key/B - fekete kulcstartós távirányító Vezeték nélküli vezérlési rendszer WB-0/G Vezeték nélküli fali vezérlő ( nyomógomb) 1 WB-40/G Vezeték nélküli fali vezérlő (4 nyomógomb 1 KEY 4 gombos hordozható vezérlő 13 Pilot Vezeték nélküli távirányító, kijelzővel 14 IM-0B Univerzális adó egység ( bemenet) 16 IM-40B Univerzális adó egység (4 bemenet) 16 SG-1M Univerzális adó egység 17 Touch-B Érintőképernyős központi egység (szerelvénydobozba) 18 Touch-W Érintőképernyős központi egység (síkfelületre) 18 ea--003 Intelligens központi egység 0 ea--wi-003 Intelligens központi egység Wi-Fi modullal 0 Vezérlő alkalmazás 1 GSM-0M Multifunkciós GSM kommunikátor RP-0 Jelismétlő egység 4 SA-11B Vezeték nélküli kapcsoló egység - egyfunkciós 5 SA-61B Vezeték nélküli kapcsoló egység - multifunkciós 5 SA-6B Vezeték nélküli kapcsoló egység ( kimenet, süllyesztett) 6 SAI-61B Vezeték nélküli kapcsoló egység 7 SA-61M Vezeték nélküli kapcsoló egység (1 kimenet) 8 SA-66M Vezeték nélküli kapcsoló egység (6 kimenet) 8 SC-61 Kapcsolható dugalj - multifunkciós 9 US-61 Kültéri kapcsoló egység - multifunkciós 30 JA-1B Redőnyvezérlő egység 31 DA-73M/RGB ED szalag fényerőszabályzó (RGB) 3 DE-71B Univerzális fényerőszabályzó (beépíthető) 34 DE-71M - Univerzális fényerőszabályzó (moduláris) 35 DSC-71 Fényerőszabályzós dugalj multifunkciós 36 DAC-71B Szabályzó analóg kimenettel 37 -RGB-ED-550 Vezeték nélkül szabályozható színes ED égő 38 -White-ED-675 Vezeték nélkül szabályozható fehér ED égő 38 SOU-1 Vezeték nélküli alkonykapcsoló 39 ATV-1 Vezeték nélküli termofej 40 TI-10B Vezeték nélküli hőérzékelő 41 STI-11B Kapcsoló egység, hőérzékelővel 4 STI-11/G Kapcsoló egység, hőérzékelővel 43 TC-10/G Vezeték nélküli hőérzékelő kijelzővel 44 TC-50/G Vezeték nélküli programozható termosztát 45 TC-100/G Vezeték nélküli programozható termosztát ÚJ 46 SF-1B Vezeték nélküli folyadékérzékelő 47 PM-M Energia átjáró ÚJ 48 TM-1 Vezeték nélküli impulzus konverter ÚJ 50 SD-100, SD-100 Füstérzékelő ÚJ 5 MD-100, MD-100 Mozgásérzékelő ÚJ 5 WD-100, WD-100 Ablak / ajtó érzékelő ÚJ 53 ies Cam Kamera ÚJ 53 FP-1 Folyadékszonda; TC / TZ hőérzékelők; A-I, A-E antenna 54 TEVA 30V/4V - Termoszelep-mozgató; CT50 Áramváltó transzformátor ÚJ; S, MS, IRS Érzékelők ÚJ 55 Kapcsolók - funkciók, terhelhetőség 56 Dimmerek - funkciók, terhelhetőség 57 Protokoll és kompatibilitás 58 Use instructions and programming 59 Telepítés 60 Termékek méretei 61 szettek

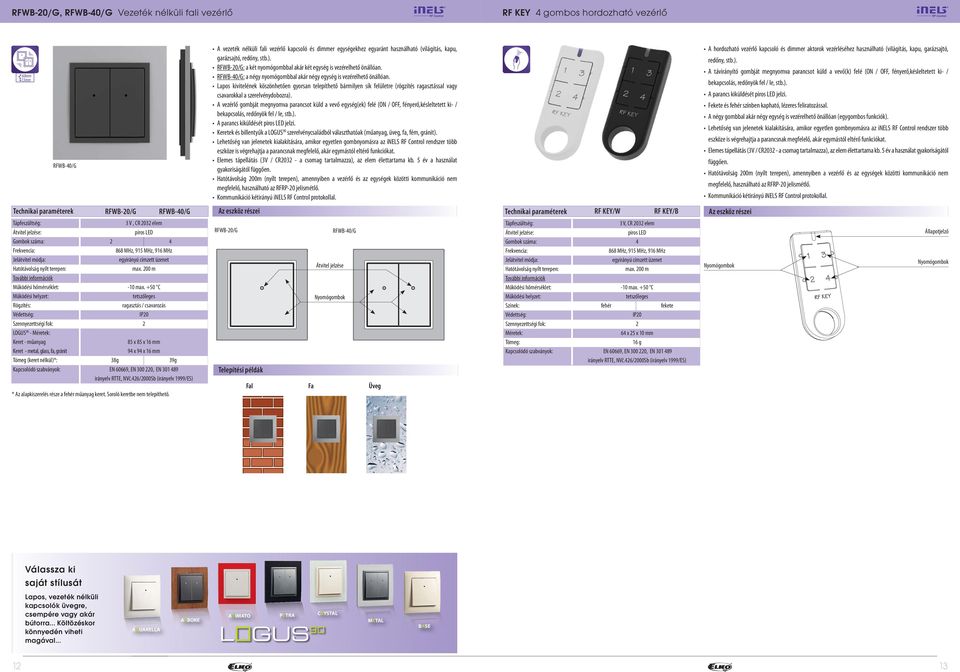

7 WB-0/G, WB-40/G Vezeték nélküli fali vezérlő KEY 4 gombos hordozható vezérlő 60mm 13mm WB-40/G A vezeték nélküli fali vezérlő kapcsoló és dimmer egységekhez egyaránt használható (világítás, kapu, garázsajtó, redőny, stb.). WB-0/G: a két nyomógombbal akár két egység is vezérelhető önállóan. WB-40/G: a négy nyomógombbal akár négy egység is vezérelhető önállóan. apos kivitelének köszönhetően gyorsan telepíthető bármilyen sík felületre (rögzítés ragasztással vagy csavarokkal a szerelvénydobozra). A vezérlő gombját megnyomva parancsot küld a vevő egység(ek) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros ED jelzi. Keretek és billentyűk a OGUS 90 szerelvénycsaládból választhatóak (műanyag, üveg, fa, fém, gránit). ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra az ies Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Elemes tápellátás (3V / CR03 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. A hordozható vezérlő kapcsoló és dimmer aktorok vezérléséhez használható (világítás, kapu, garázsajtó, redőny, stb.). A távirányító gombját megnyomva parancsot küld a vevő(k) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros ED jelzi. Fekete és fehér színben kapható, lézeres feliratozással. A négy gombbal akár négy egység is vezérelhető önállóan (egygombos funkciók). ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra az ies Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Elemes tápellátás (3V / CR03 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. WB-0/G WB-40/G KEY/W KEY/B Átvitel jelzése: Gombok száma: Frekvencia: Jelátvitel módja: OGUS 90 - Keret - műanyag Keret - metal, glass, fa, gránit Tömeg (keret nélkül)*: 3 V, CR 03 elem piros ED 4 egyirányú címzett üzenet ma. 00 m -10 ma. +50 C ragasztás / csavarozás IP mm mm 38g 39g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) * Az alapkiszerelés része a fehér műanyag keret. Soroló keretbe nem telepíthető. WB-0/G WB-40/G Átvitel jelzése yomógombok Telepítési példák Fal Fa Üveg Átvitel jelzése: Gombok száma: Frekvencia: Jelátvitel módja: Színek: 3 V, CR 03 elem piros ED 4 egyirányú címzett üzenet ma. 00 m -10 ma. +50 C fehér fekete IP mm 16 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) yomógombok Állapotjelző yomógombok Válassza ki saját stílusát apos, vezeték nélküli kapcsolók üvegre, csempére vagy akár bútorra... Költözéskor könnyedén viheti magával... AQUAREA ARBORE AIMATO PETRA CRYSTA META BASE 1 13

8 Pilot Vezeték nélküli távirányító, kijelzővel Pilot Vezeték nélküli távirányító, kijelzővel Az IES Control rendszer funkcióinak maimális kihasználásához javasoljuk az Pilot távirányító és az Touch vezeték nélküli központ együttes alkalmazását. sun :54 Rooms Scenes Favourite Kijelző Típus: Felbontás: Képoldalarány: Kijelző méretei: Háttérvilágítás: Képátló: : Tápellátás Elem élettartama: Frekvencia: Tárolási hőmérséklet: Színek: EXIT SEECT Pilot/W Pilot/A OED színei képpont 1:1 6 6 mm aktív világító szöveg 1.5 iránygombok, vezérlő gombok 1.5V AAA / R03 elem a használat gyakoriságától és az elem típusától függ fehér ma. 00 m C C IP mm 61 g E antracit Az Pilot távirányító egy kézi központi vezérlő elektromos készülékek és berendezések kapcsolásához, fényerőszabályzáshoz, redőnyvezérléshez, stb.. A távirányító gombját megnyomva parancsot küld a vevő(k) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra több, akár 10 egység is egyszerre hajtja végre a parancsot. A Kedvencek menüben a leggyakrabban használt funkciók azonnal elérhetőek a kezdőképernyőn. ehetőség van dimmerek csoportosítására (DA-73M/RGB), így akár 10 egység is vezérelhető egy távirányítóval = több, mint 100 méter RGB ED- szalag vezérlése. Fehér és antracit színben kapható, színes OED kijelzővel. A kijelzőn közvetlenül leolvasható a helyiség hőmérséklete, az elemek állapota, valamint a dátum és az idő. A kommunikáció kétirányú, parancsokat küld és jeleket fogad, mely alapján megjeleníti az egységek állapotát. A vezérlő és az egység közötti jel mérésének köszönhetően tesztelhető a jelátvitel tartománya és a jel minősége. Akár 40db IES Control egységgel is kombinálható (így utólagosan is bővíthető). Elemes tápellátás (1.5V AAA - a csomag tartalmazza), az elemek élettartama kb. 3 év a használat gyakoriságától és a vezérelt eszközök típusától függően. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Kijelző Irány nyomógombok sun :54 EXIT Rooms Scenes Favourite SEECT Vezérlő nyomógomb Vezérlő nyomógomb sun :54 EXIT sun :54 Switch On Button Impuls Delay On Delay Off Settings BACK Pilot PROCEED sun :54 Top Down Wind Up Wind Down Settings BACK Rooms Scenes Favourite SEECT sun :54 amp Kitchen Room Bedrooms Room Children s Room iving Room TEMP. : 3C MEU PROCEED sun :54 Rooms Scenes Favourite EXIT SEECT sun :54 On Off Brightness: 0% White RGB BACK sun :54 Switch On Switch Off Brightness: 0% BACK PROCEED sun :54 Switch On Switch Off Brightness: 0% Gradual switch O Gradual switch BACK PROCEED PROCEED SA-61B Garázskapu nyitása RP-0 Az jel továbbítására szolgál JA-1B Kétirányú kommunikáció KEY sun :54 EXIT Rooms Scenes Favourite DE-71B SA-66M DE-71B JA-1B SA-61B DAC-71B Fényerő csökkentése 0%-ra HATÓTÁVOSÁG ma. 400 m Redőnyök leengedése Parancs az utasítás végrehajtására Visszajelzés az utasítás végrehajtásáról SEECT Csoportos utasítás egyetlen gombnyomásra Szellőztetés kikapcsolása 3 M 6 csatornás kapcsoló aktor Fűtés kikapcsolása Dugalj 1 Dugalj Dugalj 3 Dugalj 4 Dugalj 5 Dugalj 6 A kijelző részei JEEETEK KAPCSOÁS Dátum Gyorsvezérlések Aktuális hőmérséklet kijelzése OED színei Kijelző Hé :54 Kedvencek 1 Kedvencek Kedvencek 3 Kedvencek 4 Kedvencek 5 Kedvencek 6 Kedvencek 7 Hőmérséklet: 3C MEÜ Idő Elemállapot jelzése Belépés a menübe több aktor egyetlen érintéssel történő csoportos vezérlésére szolgál különböző Jelenetek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít REDŐYÖK redőnyök, zsalúziák, árnyékolók, garázskapu stb. vezérlése redőnyök együttes vagy önálló vezérlése 30 V és 4 V DC tápfeszültségű aktorok (ablakközti redőnyök, stb.) KEDVECEK a leggyakrabban használt feladatok gyors elérhetősége a képernyő aktiválását követően automatikusan megjelenik a Kedvencek menü, amely a műveletek gyors hozzáférését biztosítja világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) FÉYERŐSZABÁYZÁS fényerőszabályzás (szabályozható kompakt fénycsövek, elektromos vagy transzformátoros halogén lámpák, fénycsövek 1-10 V-os elektromos fényerőszabályzó előtétei, 30-as ED és kompakt fénycsövek) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) apkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban 14 15

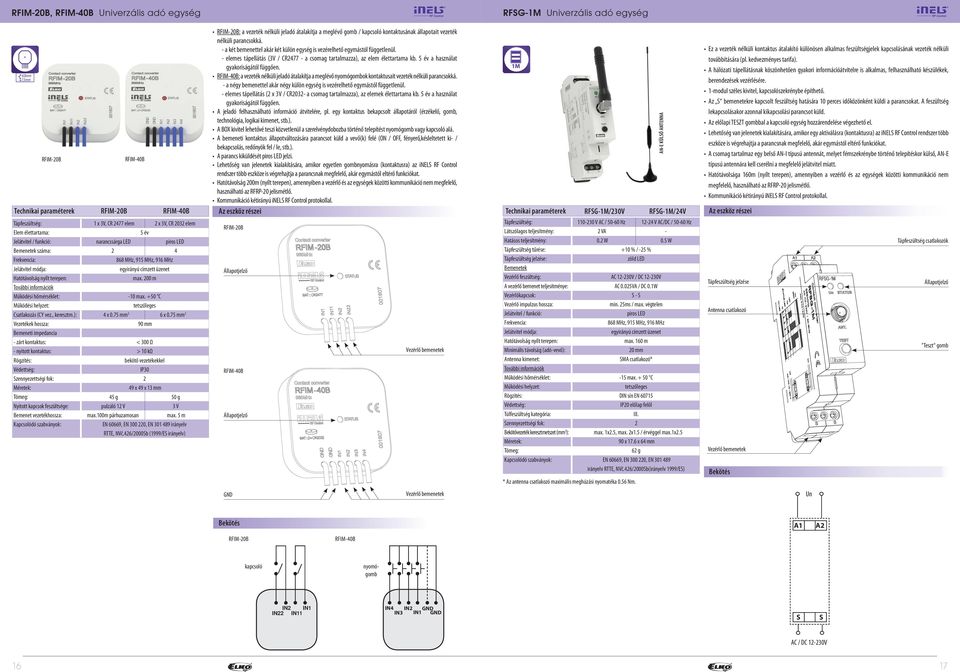

9 IM-0B, IM-40B Univerzális adó egység SG-1M Univerzális adó egység 60mm 13mm IM-0B Elem élettartama: Jelátvitel / funkció: Bemenetek száma: Frekvencia: Jelátvitel módja: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Bemeneti impedancia - zárt kontaktus: - nyitott kontaktus: yitott kapcsok feszültsége: Bemenet vezetékhossza: IM-0B IM-40B IM-40B 1 3V, CR 477 elem 3V, CR 03 elem 5 év narancssárga ED piros ED 4 egyirányú címzett üzenet ma. 00 m -10 ma. +50 C mm mm 90 mm < 300 Ω > 10 kω bekötő vezetékekkel IP mm 45 g 50 g pulzáló 1 V 3 V ma.100m párhuzamosan ma. 5 m E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (1999/ES irányelv) IM-0B: a vezeték nélküli jeladó átalakítja a meglévő gomb / kapcsoló kontaktusának állapotait vezeték nélküli parancsokká. - a két bemenettel akár két külön egység is vezérelhető egymástól függetlenül. - elemes tápellátás (3V / CR477 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. IM-40B: a vezeték nélküli jeladó átalakítja a meglévő nyomógombok kontaktusait vezeték nélküli parancsokká. - a négy bemenettel akár négy külön egység is vezérelhető egymástól függetlenül. - elemes tápellátás ( 3V / CR03- a csomag tartalmazza), az elemek élettartama kb. 5 év a használat gyakoriságától függően. A jeladó felhasználható információ átvitelére, pl. egy kontaktus bekapcsolt állapotáról (érzékelő, gomb, technológia, logikai kimenet, stb.). A BOX kivitel lehetővé teszi közvetlenül a szerelvénydobozba történő telepítést nyomógomb vagy kapcsoló alá. A bemeneti kontaktus állapotváltozására parancsot küld a vevő(k) felé (O / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros ED jelzi. ehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra (kontaktusra) az ies Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. IM-0B Állapotjelző IM-40B Állapotjelző Vezérlő bemenetek 1M átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Tápfeszültség jelzése: Bemenetek Vezérlő feszültség: A vezérlő bemenet teljesítménye: Vezérlõkapcsok: Vezérlő impulzus hossza: Jelátvitel / funkció: Frekvencia: Jelátvitel módja: Minimális távolság (adó-vevő): Antenna kimenet: Bekötővezeték keresztmetszet (mm ): SG-1M/30V A-E KÜSŐ ATEA SG-1M/4V V AC / Hz 1-4 V AC/DC / Hz VA - 0. W 0.5 W +10 % / -5 % zöld ED AC 1-30V / DC 1-30V AC 0.05VA / DC 0.1W S - S min. 5ms / ma. végtelen piros ED egyirányú címzett üzenet ma. 160 m 0 mm SMA csatlakozó* -15 ma C DI sín E IP0 előlap felől III. ma. 1.5, ma. 1.5 / érvéggel ma mm 6 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 m. Ez a vezeték nélküli kontaktus átalakító különösen alkalmas feszültségjelek kapcsolásának vezeték nélküli továbbítására (pl. kedvezményes tarifa). A hálózati tápellátásnak köszönhetően gyakori információátvitelre is alkalmas, felhasználható készülékek, berendezések vezérlésére. 1-modul széles kivitel, kapcsolószekrénybe építhető. Az S bemenetekre kapcsolt feszültség hatására 10 perces időközönként küldi a parancsokat. A feszültség lekapcsolásakor azonnal kikapcsolási parancsot küld. Az előlapi TESZT gombbal a kapcsoló egység hozzárendelése végezhető el. ehetőség van jelenetek kialakítására, amikor egy aktiválásra (kontaktusra) az ies Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. A csomag tartalmaz egy belső A-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 160m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Tápfeszültség jelzése Antenna csatlakozó Vezérlő bemenetek Bekötés Tápfeszültség csatlakozók Állapotjelző Teszt gomb GD Vezérlő bemenetek Un Bekötés A1 A IM-0B IM-40B kapcsoló nyomógomb I I1 I I11 I4 I3 I I1 GD GD S S AC / DC 1-30V 16 17

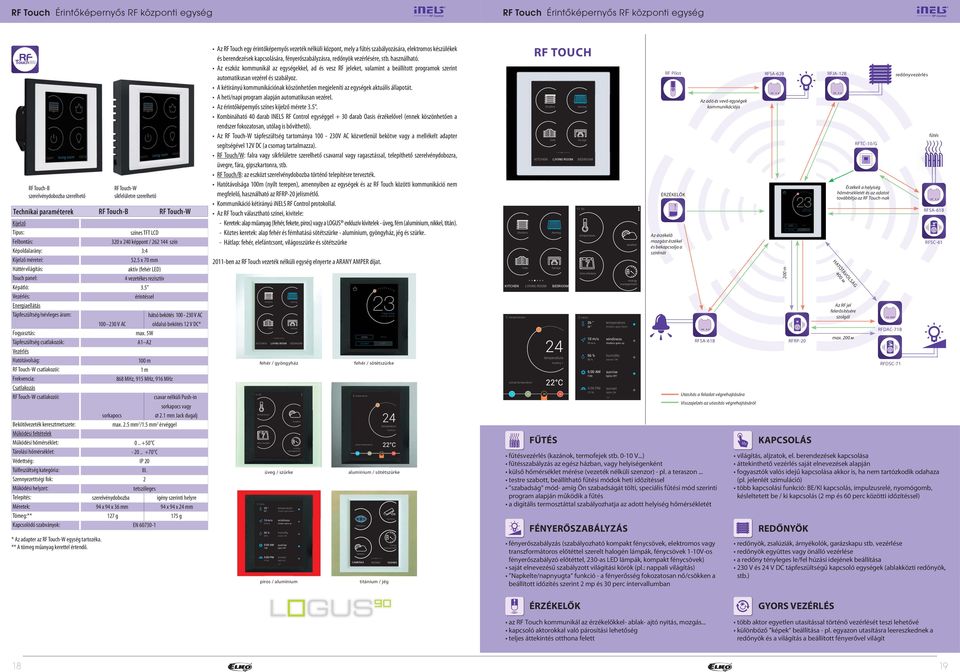

10 Touch Érintőképernyős központi egység Touch Érintőképernyős központi egység Touch-B szerelvénydobozba szerelhető Kijelző Típus: Felbontás: Képoldalarány: Kijelző méretei: Háttérvilágítás: Touch panel: Képátló: : Energiaellátás Tápfeszültség/névleges áram: Fogyasztás: Tápfeszültség csatlakozók: Hatótávolság: Touch-W csatlakozói: Frekvencia: Csatlakozás Touch-W csatlakozói: Bekötővezeték keresztmetszete: Működési feltételek Tárolási hőmérséklet: Telepítés: ** * Az adapter az Touch-W egység tartozéka. ** A tömeg műanyag kerettel értendő. Touch-W síkfelületre szerelhető Touch-B Touch-W színes TFT CD képpont / szín 3: mm aktív (fehér ED) 4 vezetékes rezisztív 3.5 érintéssel hátsó bekötés V AC V AC oldalsó bekötés 1 V DC* ma. 5W A1 A 100 m 1 m csavar nélküli Push-in sorkapocs vagy sorkapocs.1 mm Jack dugalj ma..5 mm /1.5 mm érvéggel C C IP 0 III. szerelvénydobozba igény szerinti helyre mm mm 17 g 175 g E Az Touch egy érintőképernyős vezeték nélküli központ, mely a fűtés szabályozására, elektromos készülékek és berendezések kapcsolására, fényerőszabályzásra, redőnyök vezérlésére, stb. használható. Az eszköz kommunikál az egységekkel, ad és vesz jeleket, valamint a beállított programok szerint automatikusan vezérel és szabályoz. A kétirányú kommunikációnak köszönhetően megjeleníti az egységek aktuális állapotát. A heti/napi program alapján automatikusan vezérel. Az érintőképernyős színes kijelző mérete 3.5. Kombináható 40 darab IES Control egységgel + 30 darab Oasis érzékelővel (ennek köszönhetően a rendszer fokozatosan, utólag is bővíthető). Az Touch-W tápfeszültség tartománya V AC közvetlenül bekötve vagy a mellékelt adapter segítségével 1V DC (a csomag tartalmazza). Touch/W: falra vagy síkfelületre szerelhető csavarral vagy ragasztással, telepíthető szerelvénydobozra, üvegre, fára, gipszkartonra, stb. Touch/B: az eszközt szerelvénydobozba történő telepítésre tervezték. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és az Touch közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Az Touch választható színei, kivitele: - Keretek: alap műanyag (fehér, fekete, piros) vagy a OGUS 90 ekluzív kivitelek - üveg, fém (alumínium, nikkel, titán). - Köztes keretek: alap fehér és fémhatású sötétszürke - alumínium, gyöngyház, jég és szürke. - Hátlap: fehér, elefántcsont, világosszürke és sötétszürke 011-ben az Touch vezeték nélküli egység elnyerte a ARAY AMPER díjat. KITCHE 11: 50 menu Shutters temperature time shedule m/s 5 m/s 56 % 35 % 5:00 AM 7:00 4:00 PM 17:10 Gate IVIG ROOM temperature shutters goes down windiness shutters goes up humidity washer O sunrise lights OFF sunset lights O Awning Garage BEDROOM fehér / gyöngyház üveg / szürke weather energy management piros / alumínium fehér / sötétszürke temperatures actual temperature 4 temperature heating 1 C alumínium / sötétszürke Detectors Weather CAMERAS ROOMS titánium / jég Cameras Energy management SCEES KITCHE Shutters Gate temperatures actual temperature TOUCH KITCHE IVIG ROOM Shutters Gate Awning Garage 4 C FŰTÉS IVIG ROOM BEDROOM temperature heating 1 Awning Garage BEDROOM 11: 50 temperature time shedule menu m/s 5 m/s 56 % 35 % 5:00 AM 7:00 4:00 PM 17:10 temperature shutters goes down windiness shutters goes up humidity washer O sunrise lights OFF sunset lights O FÉYERŐSZABÁYZÁS Pilot ÉRZÉKEŐK Az érzékelő mozgást érzékel és bekapcsolja a szirénát SA-61B fűtésvezérlés (kazánok, termofejek stb V...) fűtésszabályzás az egész házban, vagy helyiségenként külső hőmérséklet mérése (vezeték nélküli szenzor) - pl. a teraszon... testre szabott, beállítható fűtési módok heti időzítéssel szabadság mód- amíg Ön szabadságát tölti, speciális fűtési mód szerinti program alapján működik a fűtés a digitális termosztáttal szabályozhatja az adott helyiség hőmérsékletét fényerőszabályzás (szabályozható kompakt fénycsövek, elektromos vagy transzformátoros előtéttel szerelt halogén lámpák, fénycsövek 1-10V-os fényerőszabályzó előtéttel, 30-as ED lámpák, kompakt fénycsövek) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) apkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban weather energy management Az adó és vevő egységek kommunikációja Utasítás a feladat végrehajtására Visszajelzés az utasítás végrehajtásáról SA-6B 00 m RP-0 KAPCSOÁS JA-1B TC-10/G DAC-71B DSC-71 SA-61B SC-61 világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján fogyasztók valós idejű kapcsolása akkor is, ha nem tartózkodik odahaza (pl. jelenlét szimuláció) több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) REDŐYÖK Érzékeli a helyiség hőmérsékletét és az adatot továbbítja az Touch-nak HATÓTÁVOSÁG 400 м Az jel felerősítésére szolgál ma. 00 м redőnyvezérlés redőnyök, zsalúziák, árnyékolók, garázskapu stb. vezérlése redőnyök együttes vagy önálló vezérlése a redőny tényleges le/fel húzási idejének beállítása 30 V és 4 V DC tápfeszültségű kapcsoló egységek (ablakközti redőnyök, stb.) fűtés ÉRZÉKEŐK az Touch kommunikál az érzékelőkkel- ablak- ajtó nyitás, mozgás... kapcsoló aktorokkal való párosítási lehetőség teljes áttekintés otthona felett GYORS VEZÉRÉS több aktor egyetlen utasítással történő vezérlését teszi lehetővé különböző képek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít 18 19

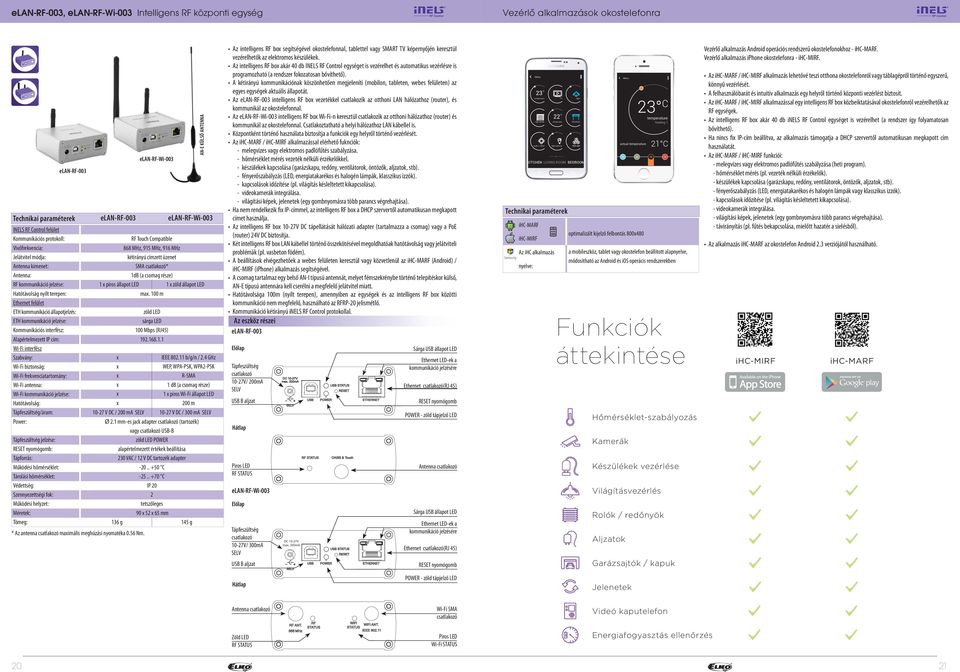

11 ea--003, ea--wi-003 Intelligens központi egység Vezérlő alkalmazások okostelefonra ea--003 IES Control felület Kommunikációs protokoll: Vivőfrekvencia: Jelátvitel módja: Antenna kimenet: Antenna: kommunikáció jelzése: Ethernet felület ETH kommunikáció állapotjelzés: ETH kommunikáció jelzése: Kommunikációs interfész: Alapértelmezett IP cím: Wi-Fi interfész Szabvány: Wi-Fi biztonság: Wi-Fi frekvenciatartomány: Wi-Fi antenna: Wi-Fi kommunikáció jelzése: Hatótávolság: Tápfeszültség/áram: Power: Tápfeszültség jelzése: RESET nyomógomb: Tápforrás: Tárolási hőmérséklet: ea--003 * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 m. ea--wi A-E KÜSŐ ATEA ea--wi-003 Touch Compatible kétirányú címzett üzenet SMA csatlakozó* 1dB (a csomag része) 1 piros állapot ED 1 zöld állapot ED ma. 100 m zöld ED sárga ED 100 Mbps (RJ45) IEEE b/g/n /.4 GHz WEP, WPA-PSK, WPA-PSK R-SMA 1 db (a csomag része) 1 piros Wi-Fi állapot ED 00 m 10-7 V DC / 00 ma SEV 10-7 V DC / 300 ma SEV Ø.1 mm-es jack adapter csatlakozó (tartozék) vagy csatlakozó USB-B zöld ED POWER alapértelmezett értékek beállítása 30 VAC / 1 V DC tartozék adapter C C IP mm 136 g 145 g Az intelligens bo segítségével okostelefonnal, tablettel vagy SMART TV képernyőjén keresztül vezérelhetők az elektromos készülékek. Az intelligens bo akár 40 db IES Control egységet is vezérelhet és automatikus vezérlésre is programozható (a rendszer fokozatosan bővíthető). A kétirányú kommunikációnak köszönhetően megjeleníti (mobilon, tableten, webes felületen) az egyes egységek aktuális állapotát. Az ea--003 intelligens bo vezetékkel csatlakozik az otthoni A hálózathoz (router), és kommunikál az okostelefonnal. Az ea--wi-003 intelligens bo Wi-Fi-n keresztül csatlakozik az otthoni hálózathoz (router) és kommunikál az okostelefonnal. Csatlakoztatható a helyi hálózathoz A kábellel is. Központként történő használata biztosítja a funkciók egy helyről történő vezérlését. Az ihc-ma / ihc-mi alkalmazással elérhető fuknciók: - melegvizes vagy elektromos padlófűtés szabályzása. - hőmérséklet mérés vezeték nélküli érzékelőkkel. - készülékek kapcsolása (garázskapu, redőny, ventilátorok, öntözők, aljzatok, stb). - fényerőszabályzás (ED, energiatakarékos és halogén lámpák, klasszikus izzók). - kapcsolások időzítése (pl. világítás késleltetett kikapcsolása). - videokamerák integrálása. - világítási képek, jelenetek (egy gombnyomásra több parancs végrehajtása). Ha nem rendelkezik fi IP-címmel, az intelligens bo a DHCP szervertől automatikusan megkapott címet használja. Az intelligens bo 10-7V DC tápellátását hálózati adapter (tartalmazza a csomag) vagy a PoE (router) 4V DC biztosítja. Két intelligens bo A kábellel történő összekötésével megoldhatóak hatótávolság vagy jelátviteli problémák (pl. vasbeton födém). A beállítások elvégezhetőek a webes felületen keresztül vagy közvetlenül az ihc-ma (Android) / ihc-mi (iphone) alkalmazás segítségével. A csomag tartalmaz egy belső A-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és az intelligens bo közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. ea--003 Előlap Tápfeszültség csatlakozó 10-7V/ 00mA SEV USB B aljzat Hátlap Piros ED STATUS ea--wi-003 Előlap Tápfeszültség csatlakozó 10-7V/ 300mA SEV USB B aljzat DC 10-7V ma. 300mA Sárga USB állapot ED Ethernet ED-ek a kommunikáció jelzésére Ethernet csatlakozó(rj 45) RESET nyomógomb POWER - zöld tápjelző ED Antenna csatlakozó Sárga USB állapot ED Ethernet ED-ek a kommunikáció jelzésére Ethernet csatlakozó(rj 45) RESET nyomógomb Samsung 3 C C ihc-ma ihc-mi Az ihc alkalmazás nyelve: Menu temperature right blinds TV living room light left blinds audio / video light balcony RGB light KITCHE IVIG ROOM BEDROOM optimalizált kijelző felbontás C 1 C a mobileszköz, tablet vagy okostelefon beállított alapnyelve, módosítható az Android és ios operácis rendszerekben Funkciók áttekintése Világításvezérlés Aljzatok Menu Hőmérséklet-szabályozás Kamerák actual temperature temperature heating 1 Készülékek vezérlése Rolók / redőnyök Garázsajtók / kapuk Vezérlő alkalmazás Android operációs rendszerű okostelefonokhoz - ihc-ma. Vezérlő alkalmazás iphone okostelefonra - ihc-mi. Az ihc-ma / ihc-mi alkalmazás lehetővé teszi otthona okostelefonról vagy táblagépről történő egyszerű, könnyű vezérlését. A felhasználóbarát és intuitív alkalmazás egy helyről történő központi vezérlést biztosít. Az ihc-ma / ihc-mi alkalmazással egy intelligens bo közbeiktatásával okostelefonról vezérelhetők az egységek. Az intelligens bo akár 40 db ies Control egységet is vezérelhet (a rendszer így folyamatosan bővíthető). Ha nincs fi IP-cím beállítva, az alkalmazás támogatja a DHCP szervertől automatikusan megkapott cím használatát. Az ihc-ma / ihc-mi funkciói: - melegvizes vagy elektromos padlófűtés szabályzása (heti program). - hőmérséklet mérés (pl. vezeték nélküli érzékelők). - készülékek kapcsolása (garázskapu, redőny, ventilátorok, öntözők, aljzatok, stb). - fényerőszabályzás (ED, energiatakarékos és halogén lámpák vagy klasszikus izzók). - kapcsolások időzítése (pl. világítás késleltetett kikapcsolása). - videokamerák integrálása. - világítási képek, jelenetek (egy gombnyomásra több parancs végrehajtása). - távirányítás (pl. fűtés bekapcsolása, mielőtt hazatér a sielésből). Az alkalmazás ihc-ma az okostelefon Android.3 verziójától használható. ihc-mi ihc-ma Hátlap POWER - zöld tápjelző ED Jelenetek Antenna csatlakozó Zöld ED STATUS Wi-Fi SMA csatlakozó Piros ED Wi-Fi STATUS Videó kaputelefon Energiafogyasztás ellenőrzés 0 1

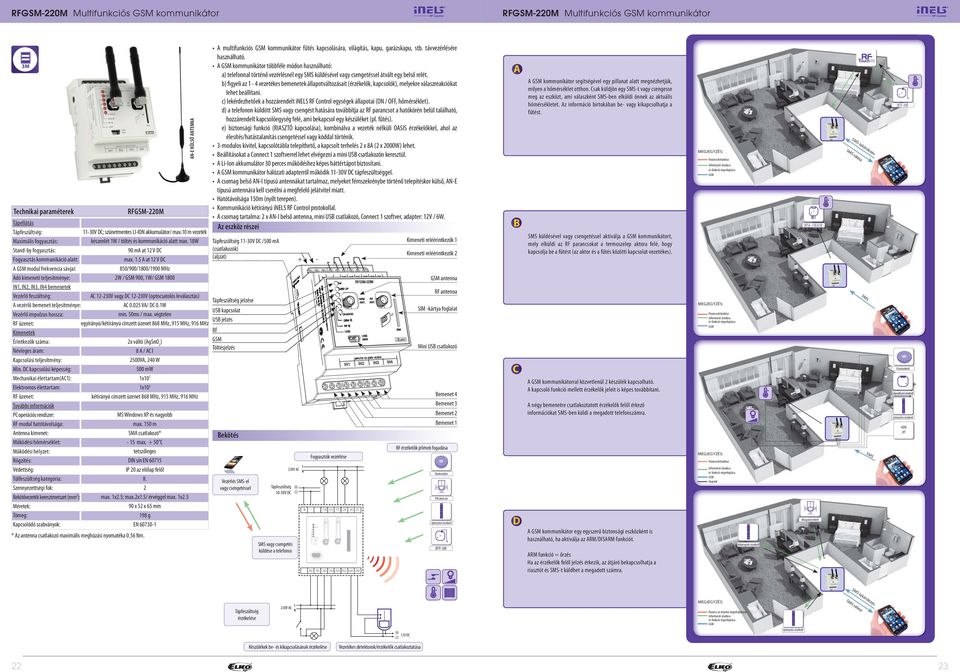

12 GSM-0M Multifunkciós GSM kommunikátor GSM-0M Multifunkciós GSM kommunikátor 3M Tápellátás Maimális fogyasztás: Stand-by fogyasztás: Fogyasztás kommunikáció alatt: A GSM modul frekvencia sávjai: Adó kimeneti teljesítménye: I1, I, I3, I4 bemenetek Vezérlő feszültség: A vezérlő bemenet teljesítménye: Vezérlő impulzus hossza: üzenet: ek Érintkezők száma: évleges áram: Kapcsolási teljesítmény: Min. DC kapcsolási képesség: Mechanikai élettartam(ac1): Elektromos élettartam: üzenet: PC operációs rendszer: modul hatótávolsága: Antenna kimenet: Bekötővezeték keresztmetszet (mm ): GSM-0M 11-30V DC; szünetmentes I-IO akkumulátor/ ma.10 m vezeték készenlét 1W / töltés és kommunikáció alatt ma. 18W 90 ma at 1 V DC ma. 1.5 A at 1 V DC 850/900/1800/1900 MHz W / GSM 900, 1W/ GSM 1800 AC 1-30V vagy DC 1-30V (optocsatolós leválasztás) AC 0.05 VA/ DC 0.1W min. 50ms / ma. végtelen egyirányú/kétirányú címzett üzenet váltó (AgSnO ) 8 A / AC1 500VA, 40 W 500 mw kétirányú címzett üzenet MS Windows XP és nagyobb ma. 150 m SMA csatlakozó* - 15 ma C DI sín E IP 0 az előlap felől II. ma. 1.5; ma.1.5/ érvéggel ma mm 198 g E * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 m. A-E KÜSŐ ATEA A multifunkciós GSM kommunikátor fűtés kapcsolására, világítás, kapu, garázskapu, stb. távvezérlésére használható. A GSM kommunikátor többféle módon használható: a) telefonnal történő vezérlésnél egy SMS küldésével vagy csengetéssel átvált egy belső relét. b) figyeli az 1-4 vezetékes bemenetek állapotváltozásait (érzékelők, kapcsolók), melyekre válaszreakciókat lehet beállítani. c) lekérdezhetőek a hozzárendelt ies Control egységek állapotai (O / OFF, hőmérséklet). d) a telefonon küldött SMS vagy csengést hatására továbbítja az parancsot a hatókörén belül található, hozzárendelt kapcsolóegység felé, ami bekapcsol egy készüléket (pl. fűtés). e) biztonsági funkció (RIASZTÓ kapcsolása), kombinálva a vezeték nélküli OASIS érzékelőkkel, ahol az élesítés/hatástalanítás csengetéssel vagy kóddal történik. 3-modulos kivitel, kapcsolótábla telepíthető, a kapcsolt terhelés 8A ( 000W) lehet. Beállításokat a Connect 1 szoftverrel lehet elvégezni a mini USB csatlakozón keresztül. A i-ion akkumulátor 30 perces működéshez képes háttértápot biztosítani. A GSM kommunikátor hálózati adapterről működik 11-30V DC tápfeszültséggel. A csomag belső A-I típusú antennákat tartalmaz, melyeket fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 150m (nyílt terepen). A csomag tartalma: A-I belső antenna, mini USB csatlakozó, Connect 1 szoftver, adapter: 1V / 6W. Tápfeszültség 11-30V DC /500 ma (csatlakozók) (aljzat) Tápfeszültség jelzése USB kapcsolat USB jelzés GSM Töltésjelzés Bekötés SMS-el vagy csengetéssel 30V AC Tápfeszültség V DC - SMS vagy csengetés küldése a telefonra + - Fogyasztók vezérlése I1 I1 I I I3 I3 I4 I4 i reléérintkezők 1 i reléérintkezők GSM antenna antenna SIM -kártya foglalat Mini USB csatlakozó Bemenet 4 Bemenet 3 Bemenet Bemenet 1 érzékelők jelének fogadása Rookmelder PIR detector Ajtónyitás érzékelő TI-10B A B C D A GSM kommunikátor segítségével egy pillanat alatt megnézhetjük, milyen a hőmérséklet otthon. Csak küldjön egy SMS-t vagy csengesse meg az eszközt, ami válaszként SMS-ben elküldi önnek az aktuális hőmérsékletet. Az információ birtokában be- vagy kikapcsolhatja a fűtést. SMS küldésével vagy csengetéssel aktiválja a GSM kommunikátort, mely elküldi az parancsokat a termoszelep aktora felé, hogy kapcsolja be a fűtést (az aktor és a fűtés közötti kapcsolat vezetékes). A GSM kommunikátorral közvetlenül készülék kapcsolható. A kapcsoló funkció mellett érzékelők jeleit is képes továbbítani. A négy bemenetre csatlakoztatott érzékelők felől érkező információkat SMS-ben küldi a megadott telefonszámra. A GSM kommunikátor egy egyszerű biztonsági eszközként is használható, ha aktiválja az ARM/DISARM funkciót. ARM funkció = őrzés Ha az érzékelők felől jelzés érkezik, az átjáró bekapcsolhatja a riasztót és SMS-t küldhet a megadott számra. MEGJEGYZÉS: Parancsok kiadása Információ átadása és funkció végrehajtása GSM MEGJEGYZÉS: Parancsok kiadása Információ átadása és funkció végrehajtása GSM MEGJEGYZÉS: Parancsok kiadása Információ átadása és funkció végrehajtása GSM Vezeték Ablaknyitás érzékelő SA-11B/61B Mozgásérzékelő SMS lekérdezés SMS válasz SMS SMS TI-10B Füstérzékelő Folyadékszint érzékelő Ajtónyitás érzékelő HDO jel Tápfeszültség érzékelése 30V AC + 1V DC - MEGJEGYZÉS: Parancs az utasítás végrehajtására Információ átadása és funkció végrehajtása GSM Ajtónyitás érzékelő SMS lekérdezés SMS válasz Készülékek be- és kikapcsolásának érzékelése Vezetékes detektorok/érzékelők csatlakoztatása 3

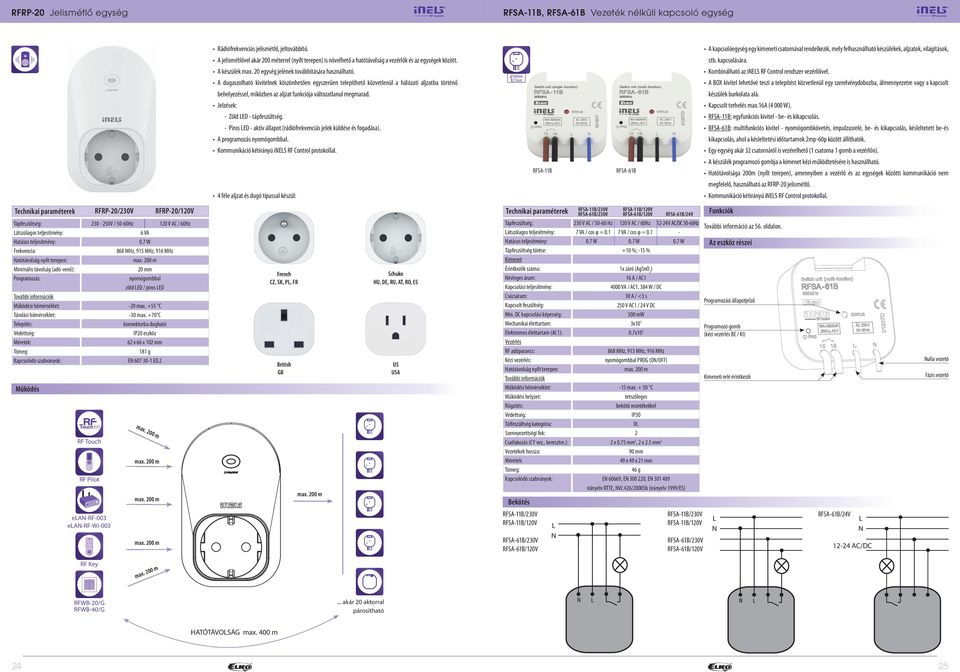

13 RP-0 Jelismétlő egység SA-11B, SA-61B Vezeték nélküli kapcsoló egység Rádiófrekvenciás jelismétlő, jeltovábbító. A jelismétlővel akár 00 méterrel (nyílt terepen) is növelhető a hatótávolság a vezérlők és az egységek között. A készülék ma. 0 egység jelének továbbítására használható. A dugaszolható kivitelnek köszönhetően egyszerűen telepíthető közvetlenül a hálózati aljzatba történő behelyezéssel, miközben az aljzat funkciója változatlanul megmarad. Jelzések: - Zöld ED - tápfeszültség. - Piros ED - aktív állapot (rádiófrekvenciás jelek küldése és fogadása). A programozás nyomógombbal. 4 féle aljzat és dugó típussal készül: 60mm 1mm SA-11B SA-61B A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. Kombinálható az ies Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés ma.16a (4 000 W). SA-11B: egyfunkciós kivitel - be- és kikapcsolás. SA-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. átszólagos teljesítmény: Hatásos teljesítmény: Frekvencia: Minimális távolság (adó-vevő): Programozás: Tárolási hőmérséklet: Telepítés: Működés Touch Pilot ea--003 ea--wi-003 RP-0/30V ma. 00 m ma. 00 m ma. 00 m RP-0/10V 30-50V / 50-60Hz 10 V AC / 60Hz 6 VA 0.7 W ma. 00 m 0 mm nyomógombbal zöld ED / piros ED -0 ma. +55 C -30 ma. +70 C konnektorba dugható IP0 eszköz mm 181 g E ED. ma. 00 m French CZ, SK, P, FR British GB ma. 00 m Schuko HU, DE, RU, AT, RO, ES US USA átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Bekötés SA-11B/30V SA-11B/10V SA-61B/30V SA-61B/10V SA-11B/30V SA-61B/30V SA-11B/10V SA-61B/10V SA-61B/4V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = További információ az 56. oldalon. 0.7 W 0.7 W 0.7 W +10 %; -15 % 1 záró (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (O/OFF) ma. 00 m -15 ma C bekötő vezetékekkel IP30 III mm,.5 mm 90 mm mm 46 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) SA-11B/30V SA-11B/10V SA-61B/30V SA-61B/10V Funkciók Programozási állapotjelző Programozó gomb (kézi vezérlés BE / KI) i relé érintkezői SA-61B/4V 1-4 AC/DC ulla vezető Fázis vezető Key ma. 00 m WB-0/G WB-40/G... akár 0 aktorral párosítható HATÓTÁVOSÁG ma. 400 m 4 5

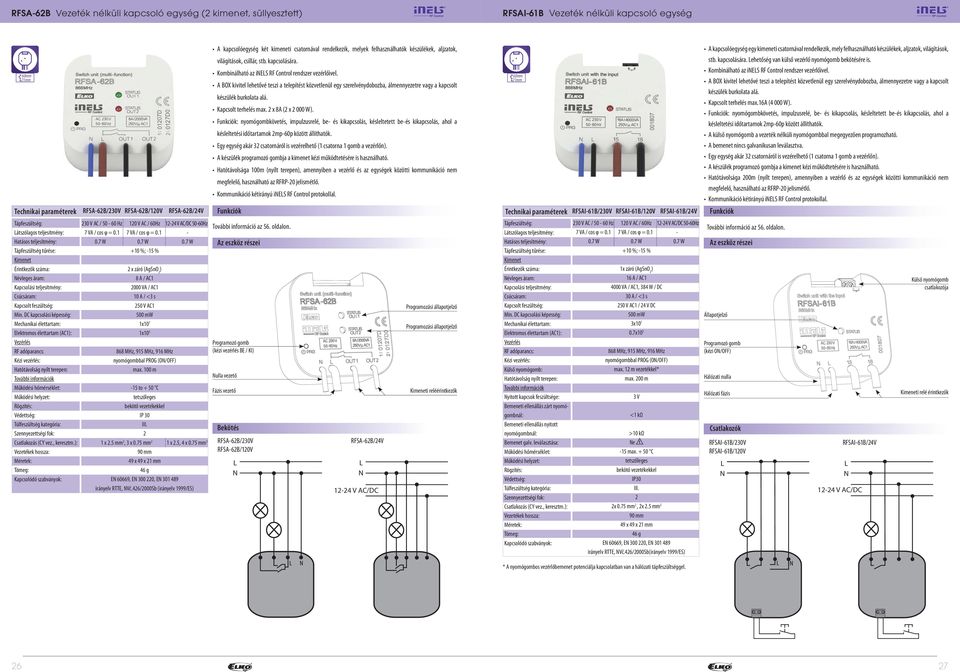

14 SA-6B Vezeték nélküli kapcsoló egység ( kimenet, süllyesztett) SAI-61B Vezeték nélküli kapcsoló egység 60mm 1mm átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: SA-6B/30V SA-6B/10V SA-6B/4V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % záró (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC1 500 mw nyomógombbal PROG (O/OFF) ma. 100 m -15 to + 50 C bekötő vezetékekkel IP 30 III. 1.5 mm, mm 1.5, mm 90 mm mm 46 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) A kapcsolóegység két kimeneti csatornával rendelkezik, melyek felhasználhatók készülékek, aljzatok, világítások, csillár, stb. kapcsolására. Kombinálható az ies Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés ma. 8A ( 000 W). Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 100m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Funkciók További információ az 56. oldalon. Programozó gomb (kézi vezérlés BE / KI) ulla vezető Fázis vezető Bekötés SA-6B/30V SA-6B/10V SA-6B/4V 1-4 V AC/DC Programozási állapotjelző Programozási állapotjelző i reléérintkezők 60mm 1mm átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: Külső nyomógomb: yitott kapcsok feszültsége: Bemeneti ellenállás zárt nyomógombnál: Bemeneti ellenállás nyitott nyomógombnál: Bemenet galv. leválasztása: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: SAI-61B/30V SAI-61B/10V SAI-61B/4V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1 záró (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (O/OFF) ma. 1 m vezetékkel* ma. 00 m 3 V <1 kω >10 kω e -15 ma C bekötő vezetékekkel IP30 III mm,.5 mm 90 mm mm 46 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) * A nyomógombos vezérlőbemenet potenciálja kapcsolatban van a hálózati tápfeszültséggel. A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. ehetőség van külső vezérlő nyomógomb bekötésére is. Kombinálható az ies Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés ma.16a (4 000 W). Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. A külső nyomógomb a vezeték nélküli nyomógombbal megegyezően programozható. A bemenet nincs galvanikusan leválasztva. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Funkciók További információ az 56. oldalon. Állapotjelző Programozó gomb (kézi O/OFF) Hálózati nulla Hálózati fázis Csatlakozók SAI-61B/30V SAI-61B/10V SAI-61B/4V 1-4 V AC/DC Külső nyomógomb csatlakozója i relé érintkezők 6 7

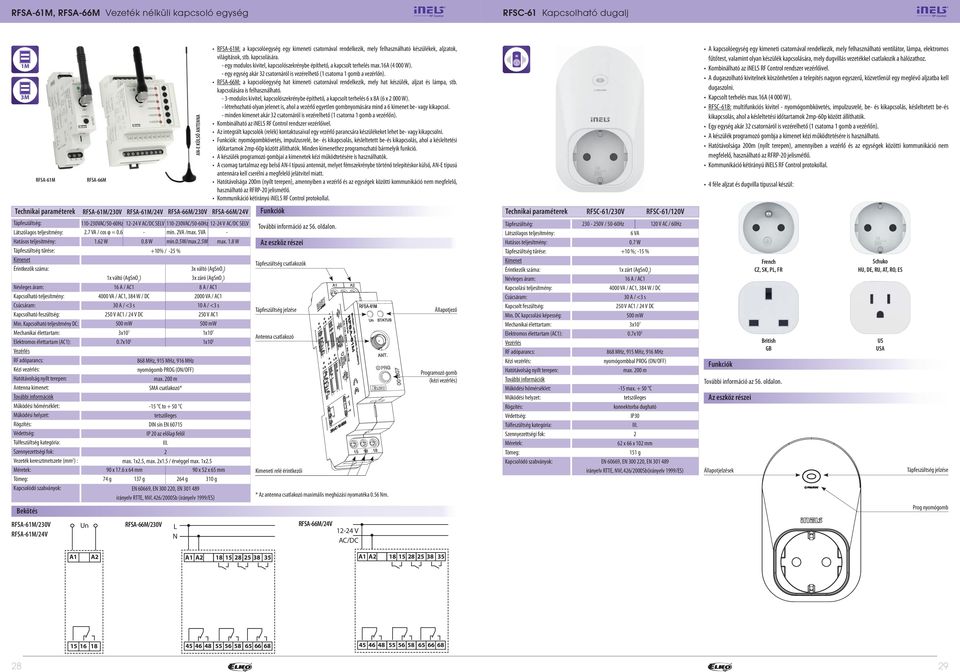

15 SA-61M, SA-66M Vezeték nélküli kapcsoló egység SC-61 Kapcsolható dugalj 1M 3M SA-61M SA-66M A-E KÜSŐ ATEA SA-61M: a kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. - egy modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés ma.16a (4 000 W). - egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). SA-66M: a kapcsolóegység hat kimeneti csatornával rendelkezik, mely hat készülék, aljzat és lámpa, stb. kapcsolására is felhasználható. - 3-modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés 6 8A (6 000 W). - létrehozható olyan jelenet is, ahol a vezérlő egyetlen gombnyomására mind a 6 kimenet be- vagy kikapcsol. - minden kimenet akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). Kombinálható az ies Control rendszer vezérlőivel. Az integrált kapcsolók (relék) kontaktusaival egy vezérlő parancsára készülékeket lehet be- vagy kikapcsolni. Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Minden kimenethez programozható bármelyik funkció. A készülék programozó gombjai a kimenetek kézi működtetésére is használhatók. A csomag tartalmaz egy belső A-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, A-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható ventilátor, lámpa, elektromos fűtőtest, valamint olyan készülék kapcsolására, mely dugvillás vezetékkel csatlakozik a hálózathoz. Kombinálható az ies Control rendszer vezérlőivel. A dugaszolható kivitelnek köszönhetően a telepítés nagyon egyszerű, közvetlenül egy meglévő aljzatba kell dugaszolni. Kapcsolt terhelés ma.16a (4 000 W). SC-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. 4 féle aljzat és dugvilla típussal készül: Funkciók SC-61/30V SC-61/10V átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. Kapcsolható teljesítmény DC: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: Antenna kimenet: Vezeték keresztmetszete (mm ) : Bekötés SA-61M/30V SA-61M/4V SA-66M/30V SA-66M/4V VAC/50-60Hz 1-4 V AC/DC SEV VAC/50-60Hz 1-4 V AC/DC SEV.7 VA / cos φ = min. VA /ma. 5VA W 0.8 W min.0.5w/ma..5w ma. 1.8 W +10% / -5 % 1 váltó (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógomb PROG (O/OFF) ma. 00 m SMA csatlakozó* -15 C to + 50 C DI sín E IP 0 az előlap felől III. ma. 1.5, ma. 1.5 / érvéggel ma mm 74 g 137 g 3 váltó (AgSnO ) 3 záró (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC1 500 mw mm 64 g 310 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) További információ az 56. oldalon. Tápfeszültség csatlakozók Tápfeszültség jelzése Antenna csatlakozó i relé érintkezői * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 m. Állapotjező Programozó gomb (kézi vezérlés) átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: 30-50V / 50-60Hz 10 V AC / 60Hz 6 VA 0.7 W +10 %; -15 % 1 zárt (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (O/OFF) ma. 00 m -15 ma C konnektorba dugható IP30 III mm 151 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) Funkciók French CZ, SK, P, FR British GB További információ az 56. oldalon. Állapotjelzések Schuko HU, DE, RU, AT, RO, ES US USA Tápfeszültség jelzése Prog nyomógomb SA-61M/30V SA-61M/4V Un SA-66M/30V SA-66M/4V 1-4 V AC/DC A1 A A1 A A1 A

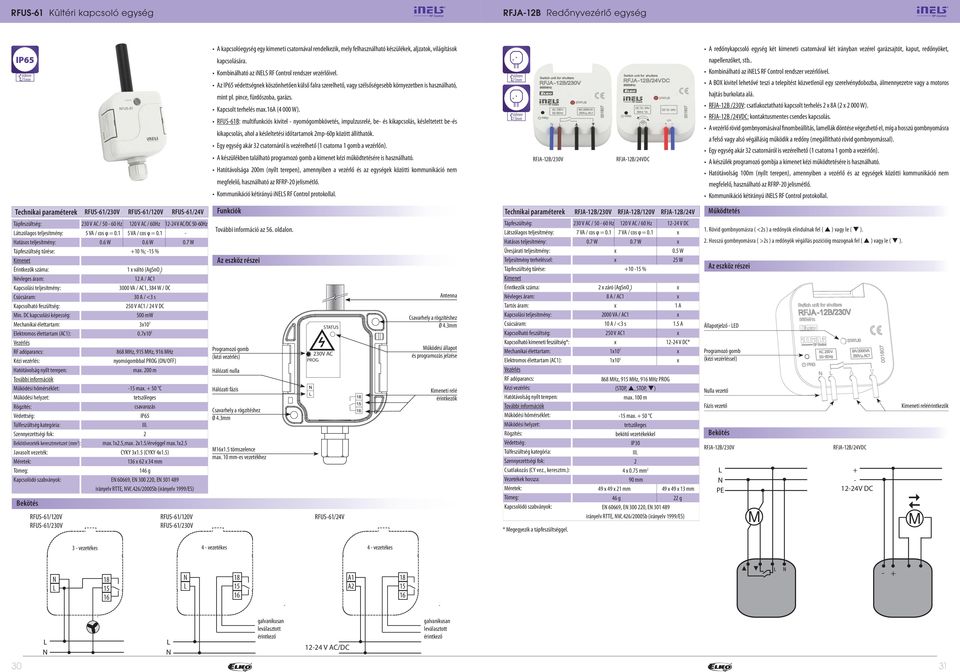

16 US-61 Kültéri kapcsoló egység JA-1B Redőnyvezérlő egység A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások A redőnykapcsoló egység két kimeneti csatornával két irányban vezérel garázsajtót, kaput, redőnyöket, IP65 kapcsolására. napellenzőket, stb.. 60mm 1mm Kombinálható az ies Control rendszer vezérlőivel. Az IP65 védettségnek köszönhetően külső falra szerelhető, vagy szélsőségesebb környezetben is használható, mint pl. pince, fürdőszoba, garázs. Kapcsolt terhelés ma.16a (4 000 W). US-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülékben található programozó gomb a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. 60mm 1mm 60mm 13mm JA-1B/30V JA-1B/4VDC Kombinálható az ies Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a motoros hajtás burkolata alá. JA-1B /30V: csatlakoztatható kapcsolt terhelés 8A ( 000 W). JA-1B /4VDC: kontaktusmentes csendes kapcsolás. A vezérlő rövid gombnyomásával finombeállítás, lamellák döntése végezhető el, míg a hosszú gombnyomásra a felső vagy alsó végállásig működik a redőny (megállítható rövid gombnyomással). Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolság 100m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. US-61/30V US-61/10V US-61/4V Funkciók JA-1B/30V JA-1B/10V JA-1B/4V Működtetés átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: Bekötővezeték keresztmetszet (mm ): Javasolt vezeték: Bekötés US-61/10V US-61/30V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 5 VA / cos φ = VA / cos φ = W 0.6 W 0.7 W +10 %; -15 % 1 váltó (AgSnO ) 1 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (O/OFF) ma. 00 m -15 ma C csavarozás IP65 III. ma.1.5,ma. 1.5/érvéggel ma.1.5 CYKY 31.5 (CYKY 41.5) mm 146 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) US-61/10V US-61/30V További információ az 56. oldalon. Programozó gomb (kézi vezérlés) Hálózati nulla Hálózati fázis Csavarhely a rögzítéshez Ø 4.3mm M161.5 tömszelence ma. 10 mm-es vezetékhez STATUS 30V AC PROG US-61/4V Antenna Csavarhely a rögzítéshez Ø 4.3mm Működési állapot és programozás jelzése i relé érintkezők átszólagos teljesítmény: Hatásos teljesítmény: Üresjárati teljesítmény: Teljesítmény terheléssel: Tápfeszültség tűrése: Érintkezők száma: évleges áram: Tartós áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolható feszültség: Kapcsolható kimeneti feszültség*: Mechanikai élettartam: Elektromos élettartam (AC1): adóparancs: Kézi vezérlés: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: * Megegyezik a tápfeszültséggel. 30 V AC / Hz 10 V AC / 60 Hz 7 VA / cos φ = VA / cos φ = W 0.7 W záró (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC % PROG (STOP,, STOP, ) ma. 100 m 1-4 V DC 0.5 W 5 W 1 A 1.5 A 1-4 V DC* -15 ma C bekötő vezetékekkel IP30 III mm 90 mm mm mm 46 g g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) 1. Rövid gombnyomásra ( <s ) a redőnyök elindulnak fel ( ) vagy le ( ).. Hosszú gombnyomásra ( >s ) a redőnyök végállás pozícióig mozognak fel ( ) vagy le ( ). Állapotjelző - ED Programozó gomb (kézi vezérléssel) ulla vezető Fázis vezető Bekötés JA-1B/30V PE M JA-1B/4VDC V DC i reléérintkezők M 3 - vezetékes 4 - vezetékes 4 - vezetékes A1 A galvanikusan leválasztott érintkező 1-4 V AC/DC galvanikusan leválasztott érintkező 30 31

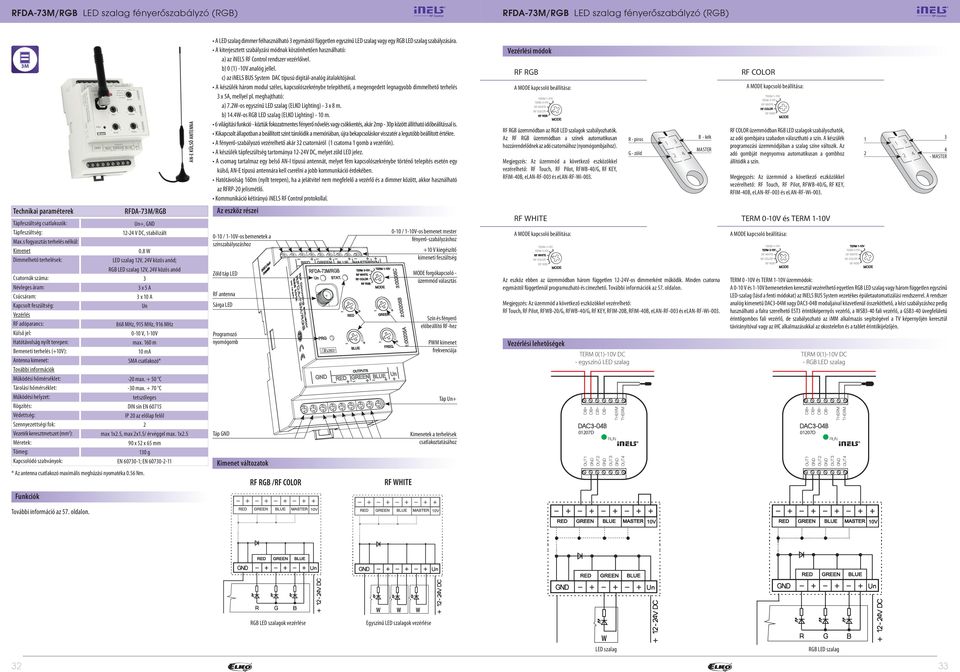

17 DA-73M/RGB ED szalag fényerőszabályzó (RGB) DA-73M/RGB ED szalag fényerőszabályzó (RGB) 3M A-E KÜSŐ ATEA A ED szalag dimmer felhasználható 3 egymástól független egyszínű ED szalag vagy egy RGB ED szalag szabályzására. A kiterjesztett szabályzási módnak köszönhetően használható: a) az ies Control rendszer vezérlőivel. b) 0 (1) -10V analóg jellel. c) az ies BUS System DAC típusú digitál-analóg átalakítójával. A készülék három modul széles, kapcsolószekrénybe telepíthető, a megengedett legnagyobb dimmelhető terhelés 3 5A, mellyel pl. meghajtható: a) 7.W-os egyszínű ED szalag (EKO ighting) m. b) 14.4W-os RGB ED szalag (EKO ighting) - 10 m. 6 világítási funkció - köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A fényerő-szabályozó vezérelhető akár 3 csatornáról (1 csatorna 1 gomb a vezérlőn). A készülék tápfeszültség tartománya 1-4V DC, melyet zöld ED jelez. A csomag tartalmaz egy belső A-I típusú antennát, melyet fém kapcsolószekrénybe történő telepítés esetén egy külső, A-E típusú antennára kell cserélni a jobb kommunkáció érdekében. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RP-0 jelismétlő. i módok RGB A MODE kapcsoló beállítása: RGB üzemmódban az RGB ED szalagok szabályozhatók. Az RGB üzemmódban a színek automatikusan hozzárendelődnek az adó csatornáihoz (nyomógombjaihoz). Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: Touch, Pilot, WB-40/G, KEY, IM-40B, ea--003 és ea--wi-003. R - piros G - zöld B - kék MASTER COOR A MODE kapcsoló beállítása: COOR üzemmódban RGB ED szalagok szabályozhatók, az adó gombjaira szabadon választható a szín. A készülék programozási üzemmódjában a szalag színe változik. Az adó gombját megnyomva automatikusan a gombhoz állítódik a szín. Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: Touch, Pilot, WB-40/G, KEY, IM-40B, ea--003 és ea--wi MASTER Tápfeszültség csatlakozók: Ma.s fogyasztás terhelés nélkül: Dimmelhető terhelések: Csatornák száma: évleges áram: Csúcsáram: Kapcsolt feszültség: adóparancs: Külső jel: Bemeneti terhelés (+10V): Antenna kimenet: Tárolási hőmérséklet: Vezeték keresztmetszet (mm ): * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 m. DA-73M/RGB Un+, GD 1-4 V DC, stabilizált 0.8 W ED szalag 1V, 4V közös anód; RGB ED szalag 1V, 4V közös anód A 3 10 A Un 0-10 V, 1-10V ma. 160 m 10 ma SMA csatlakozó* -0 ma C -30 ma C DI sín E IP 0 az előlap felől ma 1.5, ma 1.5/ érvéggel ma mm 130 g E ; E / 1-10V-os bemenetek a színszabályozáshoz Zöld táp ED antenna Sárga ED Programozó nyomógomb Táp GD változatok RGB / COOR 0-10 / 1-10V-os bemenet mester fényerő-szabályzáshoz WHITE +10 V kiegészítő kimeneti feszültség MODE forgókapcsoló - üzemmód választás Szín és fényerő előbeállító -hez PWM kimenet frekvenciája Táp Un+ ek a terhelések csatlakoztatásához WHITE A MODE kapcsoló beállítása: Az eszköz ebben az üzemmódban három független 1-4V-os dimmerként működik. Minden csatorna egymástól függetlenül programozható és címezhető. az 57. oldalon. Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: Touch, Pilot, WB-0/G, WB-40/G, KEY, IM-0B, IM-40B, ea--003 és ea--wi-003. i lehetőségek TERM 0(1)-10V DC - egyszínű ED szalag 0107D TERM 0-10V és TERM 1-10V A MODE kapcsoló beállítása: TERM 0-10V és TERM 1-10V üzemmódok: A 0-10 V és 1-10V bemeneteken keresztül vezérelhető egyetlen RGB ED szalag vagy három független egyszínű ED-szalag (lásd a fenti módokat) az IES BUS System vezetékes épületautomatizálási rendszerrel. A rendszer analóg kimenetű DAC3-04M vagy DAC3-04B moduljaival közvetlenül összeköthető, a kézi szabályzáshoz pedig használható a falra szerelhető EST3 érintőképernyős vezérlő, a WSB3-40 fali vezérlő, a GSB3-40 üvegfelületű érintőgombos fali vezérlő, de szabályozható az imm alkalmazás segítségével a TV képernyőjén keresztül távirányítóval vagy az ihc alkalmazásokkal az okostelefon és a tablet érintőkijelzőjén. TERM 0(1)-10V DC - RGB ED szalag 0107D Funkciók További információ az 57. oldalon. W W W RGB ED szalagok vezérlése Egyszínű ED szalagok vezérlése W ED szalag RGB ED szalag 3 33

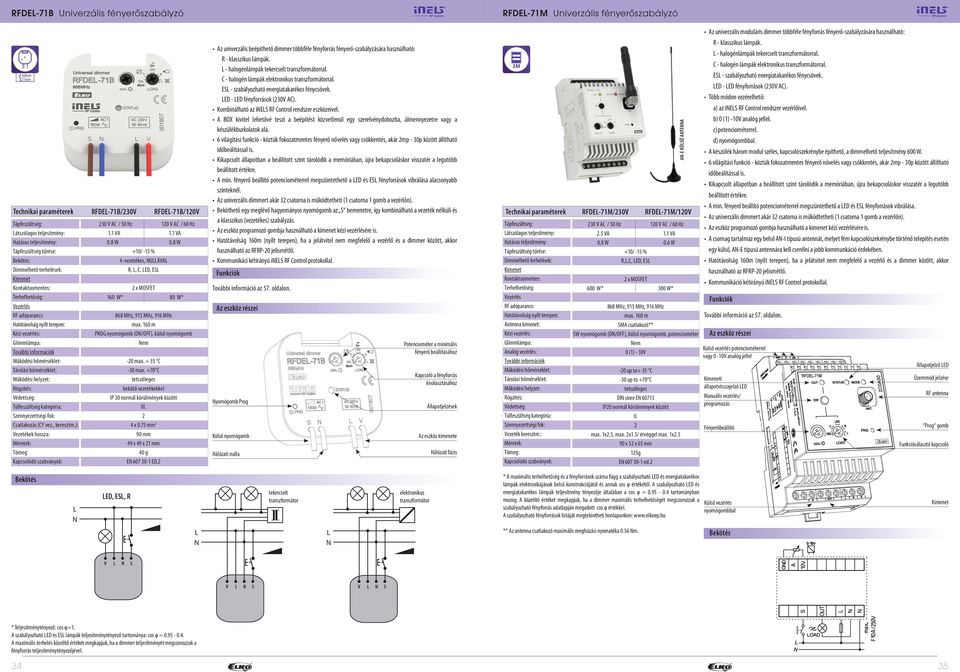

18 DE-71B Univerzális fényerőszabályzó DE-71M Univerzális fényerőszabályzó 60mm 1mm átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Bekötés: Dimmelhető terhelések: Kontaktusmentes: Terhelhetőség: adóparancs: Kézi vezérlés: Glimmlámpa: Tárolási hőmérséklet: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: DE-71B/30V DE-71B/10V 30 V AC / 50 Hz 10 V AC / 60 Hz 1.1 VA 1.1 VA 0.8 W 0.8 W +10/ -15 % 4-vezetékes, UÁVA R,, C, ED, ES MOSFET 160 W* 80 W* ma. 160 m PROG nyomógomb (O/OFF), külső nyomógomb em -0 ma C -30 ma. +70 C bekötő vezetékekkel IP 30 normál körülmények között III mm 90 mm mm 40 g E ED. Az univerzális beépíthető dimmer többféle fényforrás fényerő-szabályzására használható: R - klasszikus lámpák. - halogénlámpák tekercselt transzformátorral. C - halogén lámpák elektronikus transzformátorral. ES - szabályozható energiatakarékos fénycsövek. ED - ED fényforrások (30V AC). Kombinálható az ies Control rendszer eszközeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a készülékburkolatok alá. 6 világítási funkció - köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a ED és ES fényforrások vibrálása alacsonyabb szinteknél. Az univerzális dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Beköthető egy meglévő hagyományos nyomógomb az S bemenetre, így kombinálható a vezeték nélküli és a klasszikus (vezetékes) szabályzás. Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RP-0 jelismétlő. Kommunikáci kétirányú ies Control protokollal. Funkciók További információ az 57. oldalon. yomógomb Prog Külső nyomógomb Hálózati nulla Potenciométer a minimális fényerő beállításához Kapcsoló a fényforrás kiválasztásához Állapotjelzések Az eszköz kimenete Hálózati fázis 3M átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Dimmelhető terhelések: Kontaktusmentes: Terhelhetőség: adóparancs: Antenna kimenet: Kézi vezérlés: Glimmlámpa: Analóg vezérlés: Tárolási hőmérséklet: Vezeték keresztm.: DE-71M/30V A-E KÜSŐ ATEA DE-71M/10V 30 V AC / 50 Hz 10 V AC / 60 Hz.5 VA 1.1 VA 0.8 W 0.6 W +10/ -15 % R,,C, ED, ES MOSFET 600 W* 300 W* ma. 160 m SMA csatlakozó** SW nyomógomb (O/OFF), külső nyomógomb, potenciométer em 0 (1) - 10V -0 up to+ 35 C -30 up to +70 C DI sínre E IP0 normál körülmények között II. ma. 1.5, ma. 1.5/ érvéggel ma mm 15g E ed. Az univerzális moduláris dimmer többféle fényforrás fényerő-szabályzására használható: R - klasszikus lámpák. - halogénlámpák tekercselt transzformátorral. C - halogén lámpák elektronikus transzformátorral. ES - szabályozható energiatakarékos fénycsövek. ED - ED fényforrások (30V AC). Több módon vezérelhető: a) az ies Control rendszer vezérlőivel. b) 0 (1) -10V analóg jellel. c) potenciométerrel. d) nyomógombbal. A készülék három modul széles, kapcsolószekrénybe építhető, a dimmelhető teljesítmény 600 W. 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a ED és ES fényforrások vibrálása. Az univerzális dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. A csomag tartalmaz egy belső A-I típusú antennát, melyet fém kapcsolószekrénybe történő telepítés esetén egy külső, A-E típusú antennára kell cserélni a jobb kommunkáció érdekében. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RP-0 jelismétlő. Funkciók További információ az 57. oldalon. Külső vezérlés potenciométerrel vagy 0-10V analóg jellel i állapotvisszajelzó ED Manuális vezérlés/ programozás Fényerőbeállító Állapotjelző ED Üzemmód jelzése antenna Prog gomb Funkcióválasztó kapcsoló Bekötés ED, ES, R tekercselt transzformátor elektronikus transzformátor * A maimális terhelhetőség és a fényforrások száma függ a szabályozható ED és energiatakarékos lámpák elektronikájának belső konstrukciójától és annak cos φ értékétől. A szabályozható ED és energiatakarékos lámpák teljesítmény tényezője általában a cos φ = tartományban mozog. A közelítő értéket megkapjuk, ha a dimmer maimális terhelhetőségét megszorozzuk a szabályozható fényforrás adatlapján megadott cos φ értékkel. A szabályozható fényforrások listáját megtekintheti honlapunkon: Külső vezérlés nyomógombbal ** Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 m. Bekötés V S V S V S * Teljesítménytényező: cos φ=1. A szabályozható ED és ES lámpák teljesítménytényező tartománya: cos φ = A maimális terhelés közelítő értékét megkapjuk, ha a dimmer teljesítményét megszorozzuk a fényforrás teljesítménytényezőjével

19 DSC-71 Fényerőszabályzós dugalj DAC-71B Szabályzó analóg kimenettel átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Dimmelhető terhelések: Kontaktusmentes: Terhelhetőség: adóparancs: Kézi vezérlés: Tárolási hőmérséklet: DSC-71/30V DSC-71/10V 30-50V / 50-60Hz 10 V AC / 60Hz 1.1 VA 0.8 W +10/ -15 % R,,C, ED, ES MOSFET 300 W* 150 W* ma. 160 m PROG nyomógomb (O/OFF) -0 ma C -30 ma. +70 C konnektorba dugható IP30 III mm 19 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb(irányelv 1999/ES) * Teljesítménytényező: cos φ=1. A szabályozható ED és ES lámpák teljesítménytényező tartománya: cos φ = A maimális terhelés közelítő értékét megkapjuk, ha a dimmer teljesítményét megszorozzuk a fényforrás teljesítménytényezőjével. Potenciométer a minimum fényerő beállításához Kapcsoló a fényforrás típusának kiválasztásához A dimmer dugalj többféle fényforrás fényerő-szabályzására használható, ahol a lámpák dugvillás vezetékkel rendelkeznek: R - klasszikus lámpák. - halogénlámpák tekercselt transzformátorral. C - halogén lámpák elektronikus transzformátorral. ES - szabályozható energiatakarékos fénycsövek. ED - ED fényforrások (30V AC). Kombinálható az ies Control rendszer vezérlőivel. A dugaszolható kivitelnek köszönhetően gyorsan és egyszerűen telepíthető egy hálózati aljzatba történő dugaszolással. A kimenet terhelhetősége 300W. DSC-71: multifunkciós, 6 szabályzási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a ED és ES fényforrások vibrálása. A dugaszolható dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RP-0 jelismétlő. 4 féle dugalj-dugvilla változatban kapható: Funkciók French CZ, SK, P, FR British GB További információ az 57. oldalon. Eszközállapot jelzése Schuko HU, DE, RU, AT, RO US USA Tápfeszültség jelzése Prog nyomógomb 60mm 1mm átszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Az analóg kimenetek feszültsége / ma. árama: adóparancs: Kézi vezérlés: Minimális távolság (adó-vevő): Relé érintkező: évleges áram: Kapcsolható teljesítmény: Kapcsolható feszültség: Mechanikai élettartam: Elektromos élettartam: Jelzés: kiválasztása: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: DAC-71B V AC / Hz 3 VA 1. W +10 /-15 % 0(1)-10 V / 10 ma nyomógomb PROG (O/OFF) ma. 00 m 0 mm 1 AgSnO, fázist kapcsoló 16A / AC1 4000VA / AC1 50V AC piros ED / zöld ED 0(1)-10V / PROG nyomógomb -15 ma C bekötő vezetékekkel IP30 III mm,.5 mm 90 mm mm 5 g E 60669, E 300 0, E irányelv RTTE, Vč.46/000Sb (irányelv 1999/ES) Az analóg, 0 (1) -10V kimenetű szabályzó felhasználása: a) fénycsövek fényerő-szabályozása (szabályozható előtéttel). b) ED panelek dimmelése (egy erre alkalmas fényerő-szabályzóval akár 50 db P K / 6K). c) Termoszelep mozgatók működtetése (TEVA). d) egyéb szabályzók működtetése (pl. DIM-6 teljesítmény dimmerek). Kombinálható az ies Control rendszer eszközeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a készülékburkolatok alá. Az analóg kimenet terhelhetősége10ma, a relé kontaktusé 16A. 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. Az analóg szabályzó vezérelhető akár 3 csatornával (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja a kimenet kézi működtetésére is használható. Az egység tápfeszültség tartománya V AC. Hatótávolság 00m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RP-0 jelismétlő. Fényerőszabályzással kapcsolatban további információk a oldalon találhatók. Funkciók További információ az 57. oldalon. Állapotjelző Analóg kimenet Bekötés Bekötési példa: fénycső fényerőszabályzás 1-10 V-os előtéttel T 1-10V V AC Bekötési példa: termofej bekötése vezérléshez V T Programozó gomb (Kézi BE/KI vezérlés) ulla vezető Fázis vezető Kapcsolt kimeneti érintkező () termo fej 0-10V 4V V T Dugalj a fényforrás részére 4V AC

20 -RGB-ED-550, -White-ED-675 ED égő SOU-1 Vezeték nélküli alkonykapcsoló Maimális teljesítmény: Hatásfok: Teljesítmény: Fényteljesítmény: Fényhőmérséklet: Fényerőszabályzás: Élettartam: adóval: További adatok Tárolási hőmérséklet: Foglalat: -RGB-ED-550 -White-ED V AC 50/60 Hz 9 W 10 W <0.6 6 W 8 W 550m 675 m RGB 600, % óra ma. 0 m C C E mm 150 g -RGB-ED-550 Az modullal egybeépített színes égő kellemes környezetet nyújt olvasáshoz, filmnézéshez, baráti összejöveteleken, stb.. A beépített vezeték nélküli modul parancsokat fogad az ies Control rendszer eszközei felöl ( elkoep.hu/termekek/inels-rf-control/ ), és jeleket küld a megjelenítők felé az eszköz aktuális állapotáról (O/ OFF, fényerő). Fényárama 550m (ma.), teljesítménye 9W és várható élettartama üzemóra. Az RGB égő funkció: - színes fényjelenetek. - beállítható fényerősség 0-100% között. - Cirkusz módban automatikus színkeverés. -White-ED-675 Vezeték nélküli modullal egybeépített fehér fényű ED villanykörte mindennapi használatra. A beépített vezeték nélküli modul parancsokat fogad az ies Control rendszer eszközei felöl ( elkoep.hu/termekek/inels-rf-control/ ), és jeleket küld a megjelenítők felé az eszköz aktuális állapotáról (O/ OFF, fényerő). Fényárama 675m (ma.), teljesítménye 10W és várható élettartama üzemóra. A fehér égő funkciói: - beállítható fényerősség 0-100% között. - beállítható meleg fehér / hideg fehér szín. Kikapcsoláskor a beállított fényerősség szint tárolódik a memóriában, újra bekapcsolva a tárolt fényerősség szintre áll vissza. Telepítése közvetlenül a lámpa E7-es foglalatába történik. Tápfeszültség tartománya: V AC. Hatótávolság 0 méter (nyílt terepen), amennyiben a vezérlő és az egység közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Funkciók leírása Az RGB ED és White égők az ies Conrol vezérlőivel kapcsolhatók ( Key, WB, Pilot, e-a--003 és Touch). A nyomógombokkal vagy az kijelzőn beállíthatjuk a hangulatunknak megfelelő színt és fényerőt. Méretek 65 mm 115 mm IP65 Tápellátás Elem élettartama: Fényerősség szintek beállítási tart Funkció (alkonykapcsoló) - 1. tartomány: -. tartomány: - 3. tartomány: Funkció (fénykapcsoló) - 1. tartomány: -. tartomány: - 3. tartomány: Funkciók beállítása: Fényerősség szintek finomállítása: Finombeállítás: Késleltetés (t): Késleltetés beállítása (t): kommunikációs frekvencia: Tárolási hőmérséklet: * Megjegyzés: Az elem üzemi hőmérsékletének betartásával. SOU-1 1.5V AAA elem kb. év (alkalmazástól függően) l l l l l l forgó kapcsolóval tartomány potenciométerrel 0 / 1 min. / min. forgó kapcsolóval ma. 160 m C* C érzékelővel lefelé vagy oldalra IP mm 104 g E , E 300 0, E irányelv RTE, Vč. 46/000sb A vezeték nélküli alkony- és fénykapcsoló méri a fény intenzitását és a beállított érték alapján parancsot küld egy kapcsoló aktornak a világítás kapcsolására vagy a redőnyvezérlőnek a felhúzásra / leengedésre. Kombinálható a multifunkciós kapcsoló és redőnyvezérlő egységekkel. A magas, IP65 védettségnek köszönhetően közvetlenül a falra szerelhető, illetve szélsőségesebb környezetben is használható. A beépített fényérzékelő 3 mérési tartományban állítható lu között. A funkciók: a) alkonykapcsoló - automatikusan bekapcsol, ha a környezeti fény intenzitása a beállított érték alá csökken és kikapcsol, ha a beállított fölé nő (alkalmas kerti világítás, reklámfények, közvilágítás, stb. vezérléséhez). b) fénykapcsoló - automatikusan bekapcsol, ha a környezeti fény intenzitása a beállított érték fölötti és kikapcsol, ha a beállított érték alá csökken (alkalmas napellenzők működtetéséhez, ill. irodák, éttermek, szobák világításának kapcsolására, stb.). A perces tartományban beállítható kapcsolási késleltetés megakadályozza a környezeti fényviszonyok hirtelen változásaiból adódó nemkívánatos kapcsolásokat. Az alkony- és fénykapcsoló akár 3 egységet is vezérelhet. Az egység programozó gombjának funkciói: a) funkció beállítása a kapcsoló vagy redőnyvezérlő egységekkel. b) tájékoztatást ad az elem állapotáról. c) tájékoztatást ad az egység és a dimmer közötti jel minőségéről. Elemes tápellátás (1.5V / AAA - a csomag tartalmazza), az elem élettartama átlagos gyakoriságú működés esetén kb. év, de függ a vezérelt egységek számától is. Hatótávolság 160 méter (nyílt terepen), amennyiben a vezérlők és az egység közötti kommunikáció nem megfelelő, használható az RP-0 jelismétlő. Kommunikáció kétirányú ies Control protokollal történik. AAA 1.5 V elem Csavar furat, Ø 4.3mm MIM M AX Range PROG Function Csavar furat, Ø 4.3mm Fényerő finombeállítása a tartományon belül Tartomány beállítása (); funkció kiválasztása: fény/ alkonykapcsoló Funkció választása egységgel jelismétlővel, Touch Fényérzékelő 38 39
