1 VEZETÉK NÉLKÜLI VEZÉRLŐRENDSZER MŰSZ AKI K ATALÓGUS

2 ELKO EP, Holding Az ELKO EP vállalat immár több mint 3 éve Európa vezető villamosipari játékosai közé tartozik lakossági és ipari megoldások területén. 007től inels márkanév alatt fejlesztjük és gyártjuk saját fejlesztésű épületautomatizálási rendszerünket. Vállalatunk jelenleg közel 300 dolgozót alkalmaz, 70 országba eportálja termékeit, és 11 országban van jelen saját leányvállalattal. Komoly értéknek tartjuk, hogy termékeink fejlesztése és gyártása vállalaton belül történik. Egyebek mellett ennek is köszönhető, hogy megrendelőink igényeit hosszú évek óta gördülékenyen, megbízhatóan elégítjük ki. Cégünk 01-ben elnyerte az Év Vállalkozása országos verseny második helyezését, és csehországi TOP100 vállalat listáján. bebiztosította stabil helyét a

3 Tények és statisztikák 40% 30% CSEH EXPORT ÉVES FORGALOM 0 Mil. EUR 30% LEÁNYVÁLLALATOK 3. pozíció Európában FEJLESZTÉS GYÁRTÁS 10 LEÁNYVÁLLALAT VILÁGSZERTE 70 EXPORT ORSZÁG MI VAGYUNK 300 ALKALMAZOTT TÁMOGATÁS ÉRTÉKESÍTÉS INELS TELEPÍTÉS IPARI TERMÉK 3

4 Žaluzie Brána Markýza Garáž Vezeték nélküli vezérlési rendszer Milyen előnyei vannak a vezeték nélküli vezérlésnek? Háztartási gépek, villamos készülékek vezérlése távirányítással Fényerőszabályzás, világítási jelenetek Redőnyök, árnyékolók mozgatása Bejárati ajtó, garázsajtó vezérlése Kézi vagy automatikus vezérlés - előre beállított program szerint Készülékek be- és kikapcsolása érzékelők állapota alapján Esemény indítása ablak- és ajtónyitásra Kapcsolás mozgásérzékelésre Energiatakarékosság a világítás és a fűtés szabályozásának köszönhetően Az inels RF Control vezeték nélküli rendszer kitűnő villanyszerelési megoldást kínál lakások, házak átalakításánál vagy villamos hálózat utólagos bővítésénél. A rendszer telepítése semmilyen bontással, véséssel nem jár. A vevő egységek (aktorok) közvetlenül telepíthetők erre alkalmas szerelvénydobozba, a világítótestbe, elosztóba, röviden bárhová, ahová csak alkalmas. Ideálisan alkalmazható meglévő épületek felújításakor vagy új szerelésnél. Az RF kapcsolók nem kötöttek helyhez, így felszerelhetők üvegfelületre, falra, de akár az éjjeliszekrényen is tarthatja őket. A hordozható távirányítókkal az Ön kezébe kerül az irányítás! Egyszerre szeretné kapcsolni a kert világítását a garázskapu nyitásával? Nem probléma! Az univerzális adóegységekkel akár 4 érintkezőt (gombot) is beköthet, így lehetővé válik bármilyen kontaktus RF rendszerhez történő csatlakoztatása. A rendszer védi tulajdonát és biztonságot nyújt. A csőtörés- és füstérzékelők veszély esetén utasítást adhatnak a vízellátás elzárására, vész szellőztetésre, stb.. A vevő egységek egyszerűen telepíthetők szerelvénydobozba, elosztószekrénybe vagy DIN sínre. A kapcsolóba integrált távirányítók fa, fém, üveg és gránit kivitelben bármilyen környezetbe beleillenek. Elektromos készülékek kapcsolása Fényerő szabályzás INTELLIGENS BOX ELEKTROMOS KÉSZÜLÉKEK OKOSTELEFONNAL TÖRTÉNŐ VEZÉRLÉSÉHEZ Okostelefonnal vagy tablettel vezérelhetők a villamossági rendszer telepített eszközei. A vezérlés végezhető webböngészőn keresztül, vagy az IHC alkalmazással (Android). Fűtés szabályzás Klíma vezérlés ÉRINTŐKÉPERNYŐS RF TOUCH EGYSÉG Az RF Touch a telepített villamossági rendszer teljes vezérlésére alkalmas központi vezérlő. Lehetőség van funkciók heti időütemezésére is, mindez automatikusan és vezeték nélkül. KUCHYŇ OBÝVACÍ POKOJ LOŽNICE Redőnymozgatás Érzékelők kezelése RF PILOT TÁVIRÁNYÍTÓ OLED KIJELZŐVEL Az elegáns megjelenésű, OLED kijelzővel ellátott távirányító az inels RF Control-rendszer kiváló kiegészítője. Az RF Pilot egy kényelmes lehetőséget biztosít otthona eszközeinek és készülékeinek távirányítására. 4

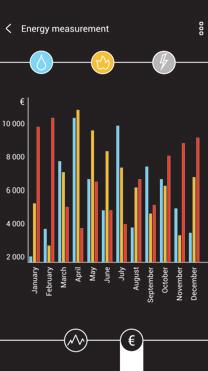

5 Energia gazdálkodás Az egyre növekvő energiaköltségek miatt az energia felhasználás folyamatos ellenőrzése az egyik legfontosabb szempont az intelligens otthonokban. A vezeték nélküli érzékelők közvetlenül a víz- vagy gázmérőkre vannak telepítve, melyek egy energia átjárónak küldik az adatokat. A villamosenergia fogyasztásmérők szintén az energia átjáróhoz kapcsolódnak. Az energia átjáró az információkat elküldi a Felhőbe a további feldolgozáshoz, ahol az adatok elérhetőek az alkalmazásokkal vagy webböngészővel, valamint lehetőség van különböző szűrők használatára is. Beállíthatók figyelmeztetések vagy az adott készülék bevagy kikapcsolása a kritikus paraméterek túllépésekor. Csatlakozva a Smart Grid intelligens hálózatokhoz lehetővé teszi a hatékony villamosenergia-felhasználást optimális időpontban. ELKO CLOUD (ELKO FELHŐ) nap / hónap / év nap / hónap / év nap / hónap / év Virtuális adattároló, mely az inels rendszeren belül ingyenesen használható a következőkre: tárhely a saját rendszerek beállításaihoz (Intelligens RF Bo beállításai) adattárolás (energiafogyasztás) távirányítás okostelefonról nyilvános IP-cím használata nélkül. CT - Áramváltó transzformátor Wi-Fi Wi-Fi L L3 tarifa LED érzékelő (LS) RF RF Infravörös érzékelő (IR) Mágneses érzékelő (MS) Villany LAN RF Mágneses érzékelő (MS) Gáz Infravörös érzékelő (IR) RFPM-M Energia átjáró Infravörös érzékelő (IR) RF Mágneses érzékelő (MS) Víz Switch (Router) Villany L1 5

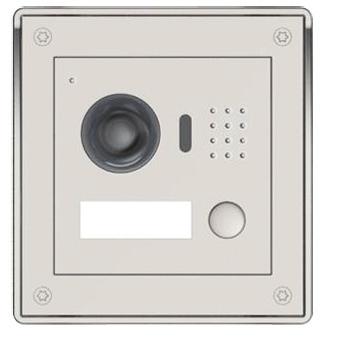

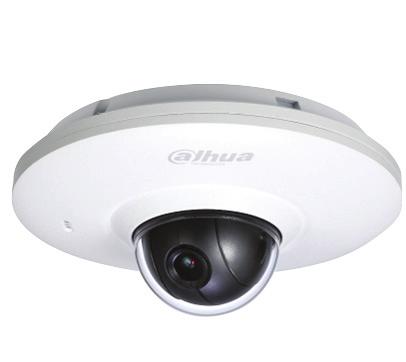

6 Kültéri PTZ kamera inels Vezeték Nélküli Rendszer RF - rádiófrekvenciás protokoll Wi-Fi Wi-Fi Beltéri PTZ kamera Beltéri kamera L3 L L1 Villamosenergia mérőpanel Wi-Fi Wi-Fi RF Videó kaputelefon Wi-Fi Router Energia átjáró Wi-Fi Villamosenergia fogyasztásmérő Vízmérő RF Az energia átjáró felé Az energia átjáró felé Vezeték nélküli impulzuskonverter RF Vezeték nélküli impulzuskonverter Gázmérő 6

7 UNLOCK Menu Temperature 1 AM AM 3 AM 4 AM 5 AM 6 AM 7 AM 8 AM 9 AM 10 AM 11 AM 1 AM 1 PM PM 3 PM 4 PM 5 PM 6 PM 7 PM 8 PM 9 PM 10 PM 11 PM 1 PM MON TUE WED THU FRI SAT SUN NEW AD UST Menu Jane 0:05 u e e u e 7 e e u e 7 u e e u e 7 ee ue 7 Vezérlők: Okostelefon alkalmazás Rádió & Házitelefon Érintőképernyős egység Fali vezérlő Termosztát RF Pilot kijelzővel Kulcstartós távirányító Žaluzie Markýza Brána Garáž CAMERA ROOMS SCENES KUCHYŇ OBÝVACÍ POKOJ LOŽNICE Detektorok: Wi-Fi Érzékelők: Füst Ajtó / Ablak Mozgás RF Folyadék Hőmérséklet Fény Intelligens RF Bo - Wi-Fi RF Aktorok: Kapcsoló egység - 6 kimenet Kapcsoló egység - 1 kimenet Kapcsolható dugalj Kapcsoló egység - redőnyökhöz Termofej radiátorokhoz Kapcsoló egység - 1 kimenet Színes RGB LED fényforrás LED szalag dimmer 7

8 ne :54 Oblibene ODEJIT ZVOLIT Az inels RF Control vezeték nélküli eszközök áttekintése Vezérlők Mistnosti Sceny RFWB-0/G, RFWB-40/G RF Key RF Pilot RFIM-0B RFIM-40B RFSG-1M Vezeték nélküli fali vezérlő - nyomógomb - 4 nyomógomb 4 gombos hordozható vezérlő Vezeték nélküli távirányító, kijelzővel Univerzális adó egység - bemenet Univerzális adó egység - 4 bemenet Univerzális adó egység Rendszeregységek RF Touch-B RF Touch-W elan-rf-003 elan-rf-wi-003 RFGSM-0M RFRP-0 Érintőképernyős RF központi egység (szerelvénydobozba) (síkfelületre) Intelligens RF központi egység Intelligens RF központi egység Wi-Fi modullal Multifunkciós GSM kommunikátor Jelismétlő egység RFPM-M Energia átjáró Kapcsolóegységek RFSA-11B RFSA-61B RFSA-6B RFSAI-61B RFSA-61M RFSA-66M Vezeték nélküli kapcsoló egység - egyfunkciós Vezeték nélküli kapcsoló egység - multifunkciós Vezeték nélküli kapcsoló egység ( kimenet, süllyesztett) Vezeték nélküli kapcsoló egység Vezeték nélküli kapcsoló egység (1 kimenet) Kapcsoló egység (6 kimenet) RFSC-61 RFUS-61 RFJA-1B/30V RFJA-1B/4V DC Kapcsolható dugalj - multifunkciós Kültéri kapcsoló egység - multifunkciós Redőnyvezérlő egység Redőnyvezérlő egység Dimmerek RFDA-73M/RGB RFDSC-71 RFDAC-71B RFDEL-71B RFDEL-71M LED szalag fényerőszabályzó (RGB) Fényerőszabályzós dugalj - multifunkciós Szabályzó analóg kimenettel Univerzális fényerőszabályzó (beépíthető) Univerzális fényerőszabályzó (moduláris) 8

9 : : Az inels RF Control vezeték nélküli eszközök áttekintése Világítás RF RF RFSOU-1 RF-RGB-LED-550 RF-White-LED-675 Vezeték nélküli alkonykapcsoló Vezeték nélkül szabályozható színes LED égő Vezeték nélkül szabályozható fehér LED égő Hőmérséklet-szabályzás ÚJ RFATV-1 RFSTI-11B RFSTI-11/G RFTI-10B RFTC-10/G RFTC-50/G RFTC-100/G Vezeték nélküli termofej Kapcsoló egység, hőérzékelővel Felügyeleti egységek Kapcsoló egység, hőérzékelővel Vezeték nélküli hőérzékelő Vezeték nélküli hőérzékelő kijelzővel Kamerák Vezeték nélküli programozható termosztát Vezeték nélküli programozható termosztát ÚJ RFSF-1B Vezeték nélküli folyadékérzékelő RFTM-1 Vezeték nélküli impulzus konverter inels Cam IP kamera Támogatott kamerák Detektorok ÚJ ÚJ ÚJ RFSD-100 / SD-100 Füstérzékelő vezeték nélküli / vezetékes RFMD-100 / MD-100 Mozgásérzékelő vezeték nélküli / vezetékes RFWD-100 / WD-100 Ablak / ajtó érzékelő vezeték nélküli / vezetékes Kiegészítők ÚJ ÚJ FP-1 Folyadék érzékelő szonda TC TZ AN-I AN-E Telva CT50 LS, MS, IRS Hőmérsékletérzékelők Belső antenna Külső antenna Termoszelep Áramváltó LED érzékelő mozgató transzformátor Mágneses érzékelő Infravörös érzékelő 9

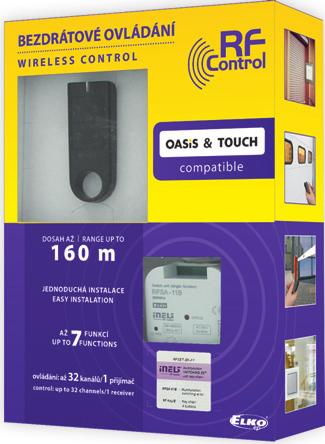

10 RF szettek - vezérlők és egységek kombinációi Alap szettek RFSET-SW-Z1 1 RFSA-11B vezeték nélküli kapcsolóegység 1 RFWB-0/G - fehér vezeték nélküli fali vezérlő RFSET-SK-Z1 1 RFSA-11B vezeték nélküli kapcsolóegység 1 RF-Key/B - fekete kulcstartós távirányító RFSET-SIM-Z1 1 RFSA-11B vezeték nélküli kapcsolóegység 1 RFIM-0B vezeték nélküli kontaktus átalakító Multifunkciós szettek RFSET-SW-F1 1 RFSA-61B vezeték nélküli kapcsolóegység 1 RFWB-40/G fehér vezeték nélküli fali vezérlő RFSET-SK-F1 1 RFSA-61B vezeték nélküli kapcsolóegység 1 RF-Key/B - fekete kulcstartós távirányító RFSET-SMK-F1 1 RFSA-61M vezeték nélküli kapcsolóegység AN-I antennával 1 RF-Key/B - fekete kulcstartós távirányító RFSET-RGB- RFKEY 1 RF-RGB-LED-550 vezeték nélküli színes fényforrás 1 RF-Key/B - fekete kulcstartós távirányító 10

11 Tartalomjegyzék Vezeték nélküli vezérlési rendszer RFWB-0/G Vezeték nélküli fali vezérlő ( nyomógomb) 1 RFWB-40/G Vezeték nélküli fali vezérlő (4 nyomógomb 1 RF KEY 4 gombos hordozható vezérlő 13 RF Pilot Vezeték nélküli távirányító, kijelzővel 14 RFIM-0B Univerzális adó egység ( bemenet) 16 RFIM-40B Univerzális adó egység (4 bemenet) 16 RFSG-1M Univerzális adó egység 17 RF Touch-B Érintőképernyős RF központi egység (szerelvénydobozba) 18 RF Touch-W Érintőképernyős RF központi egység (síkfelületre) 18 elan-rf-003 Intelligens RF központi egység 0 elan-rf-wi-003 Intelligens RF központi egység Wi-Fi modullal 0 Vezérlő alkalmazás 1 RFGSM-0M Multifunkciós GSM kommunikátor RFRP-0 Jelismétlő egység 4 RFSA-11B Vezeték nélküli kapcsoló egység - egyfunkciós 5 RFSA-61B Vezeték nélküli kapcsoló egység - multifunkciós 5 RFSA-6B Vezeték nélküli kapcsoló egység ( kimenet, süllyesztett) 6 RFSAI-61B Vezeték nélküli kapcsoló egység 7 RFSA-61M Vezeték nélküli kapcsoló egység (1 kimenet) 8 RFSA-66M Vezeték nélküli kapcsoló egység (6 kimenet) 8 RFSC-61 Kapcsolható dugalj - multifunkciós 9 RFUS-61 Kültéri kapcsoló egység - multifunkciós 30 RFJA-1B Redőnyvezérlő egység 31 RFDA-73M/RGB LED szalag fényerőszabályzó (RGB) 3 RFDEL-71B Univerzális fényerőszabályzó (beépíthető) 34 RFDEL-71M - Univerzális fényerőszabályzó (moduláris) 35 RFDSC-71 Fényerőszabályzós dugalj multifunkciós 36 RFDAC-71B Szabályzó analóg kimenettel 37 RF-RGB-LED-550 Vezeték nélkül szabályozható színes LED égő 38 RF-White-LED-675 Vezeték nélkül szabályozható fehér LED égő 38 RFSOU-1 Vezeték nélküli alkonykapcsoló 39 RFATV-1 Vezeték nélküli termofej 40 RFTI-10B Vezeték nélküli hőérzékelő 41 RFSTI-11B Kapcsoló egység, hőérzékelővel 4 RFSTI-11/G Kapcsoló egység, hőérzékelővel 43 RFTC-10/G Vezeték nélküli hőérzékelő kijelzővel 44 RFTC-50/G Vezeték nélküli programozható termosztát 45 RFTC-100/G Vezeték nélküli programozható termosztát ÚJ 46 RFSF-1B Vezeték nélküli folyadékérzékelő 47 RFPM-M Energia átjáró ÚJ 48 RFTM-1 Vezeték nélküli impulzus konverter ÚJ 50 RFSD-100, SD-100 Füstérzékelő ÚJ 5 RFMD-100, MD-100 Mozgásérzékelő ÚJ 5 RFWD-100, WD-100 Ablak / ajtó érzékelő ÚJ 53 inels Cam Kamera ÚJ 53 FP-1 Folyadékszonda; TC / TZ hőérzékelők; AN-I, AN-E antenna 54 TELVA 30V/4V - Termoszelep-mozgató; CT50 Áramváltó transzformátor ÚJ; LS, MS, IRS Érzékelők ÚJ 55 Kapcsolók - funkciók, terhelhetőség 56 Dimmerek - funkciók, terhelhetőség 57 Protokoll és kompatibilitás 58 Use instructions and programming 59 Telepítés 60 Termékek méretei 61 RF szettek 6 11

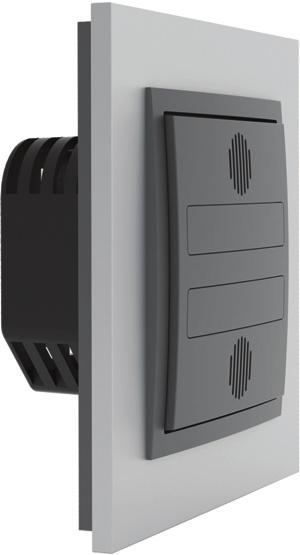

12 RFWB-0/G, RFWB-40/G Vezeték nélküli fali vezérlő 60mm 13mm RFWB-40/G A vezeték nélküli fali vezérlő kapcsoló és dimmer egységekhez egyaránt használható (világítás, kapu, garázsajtó, redőny, stb.). RFWB-0/G: a két nyomógombbal akár két egység is vezérelhető önállóan. RFWB-40/G: a négy nyomógombbal akár négy egység is vezérelhető önállóan. Lapos kivitelének köszönhetően gyorsan telepíthető bármilyen sík felületre (rögzítés ragasztással vagy csavarokkal a szerelvénydobozra). A vezérlő gombját megnyomva parancsot küld a vevő egység(ek) felé (ON / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros LED jelzi. Keretek és billentyűk a LOGUS 90 szerelvénycsaládból választhatóak (műanyag, üveg, fa, fém, gránit). Lehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra az inels RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Elemes tápellátás (3V / CR03 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Tápfeszültség: Átvitel jelzése: Gombok száma: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Szennyezettségi fok: LOGUS 90 - Keret - műanyag Keret - metal, glass, fa, gránit Tömeg (keret nélkül)*: Kapcsolódó szabványok: RFWB-0/G 3 V, CR 03 elem piros LED 4 egyirányú címzett üzenet ma. 00 m -10 ma. +50 C tetszőleges ragasztás / csavarozás IP0 RFWB-40/G mm mm 38g 39g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) * Az alapkiszerelés része a fehér műanyag keret. Soroló keretbe nem telepíthető. Az eszköz részei RFWB-0/G RFWB-40/G Átvitel jelzése Nyomógombok Telepítési példák Fal Fa Üveg Válassza ki saját stílusát Lapos, vezeték nélküli kapcsolók üvegre, csempére vagy akár bútorra... Költözéskor könnyedén viheti magával... AQUARELLA ARBORE ANIMATO PETRA CRYSTAL METAL BASE 1

13 RF KEY 4 gombos hordozható vezérlő A hordozható vezérlő kapcsoló és dimmer aktorok vezérléséhez használható (világítás, kapu, garázsajtó, redőny, stb.). A távirányító gombját megnyomva parancsot küld a vevő(k) felé (ON / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros LED jelzi. Fekete és fehér színben kapható, lézeres feliratozással. A négy gombbal akár négy egység is vezérelhető önállóan (egygombos funkciók). Lehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra az inels RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Elemes tápellátás (3V / CR03 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. RF KEY/W RF KEY/B Az eszköz részei Tápfeszültség: Átvitel jelzése: Gombok száma: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: További információk Működési helyzet: Színek: Szennyezettségi fok: Tömeg: Kapcsolódó szabványok: 3 V, CR 03 elem piros LED 4 egyirányú címzett üzenet ma. 00 m -10 ma. +50 C tetszőleges fehér fekete IP mm 16 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) Nyomógombok Állapotjelző Nyomógombok 13

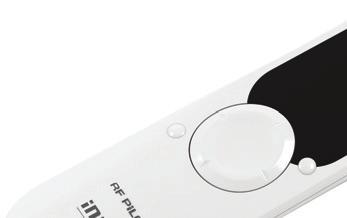

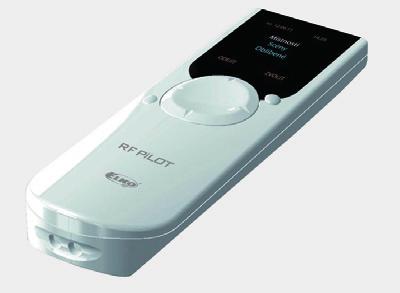

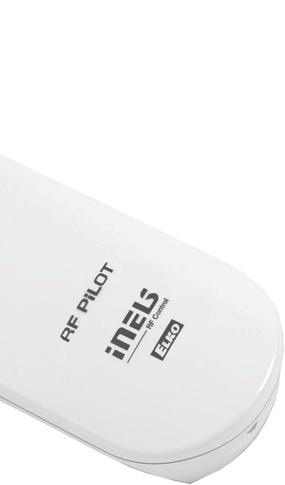

14 RF Pilot Vezeték nélküli távirányító, kijelzővel Az INELS RF Control rendszer funkcióinak maimális kihasználásához javasoljuk az RF Pilot távirányító és az RF Touch vezeték nélküli központ együttes alkalmazását. sun :54 Rooms Scenes Favourite Kijelző Típus: Felbontás: Képoldalarány: Kijelző méretei: Háttérvilágítás: Képátló: Vezérlés: Tápellátás Tápfeszültség: Elem élettartama: Vezérlés Hatótávolság nyílt terepen: Frekvencia: További információk Tárolási hőmérséklet: Színek: Működési helyzet: Tömeg: Kapcsolódó szabványok: EXIT SELECT RF Pilot/W RF Pilot/A OLED színei képpont 1:1 6 6 mm aktív világító szöveg 1.5 iránygombok, vezérlő gombok 1.5V AAA / R03 elem a használat gyakoriságától és az elem típusától függ fehér ma. 00 m C C IP0 tetszőleges mm 61 g EN antracit Az RF Pilot távirányító egy kézi központi vezérlő elektromos készülékek és berendezések kapcsolásához, fényerőszabályzáshoz, redőnyvezérléshez, stb.. A távirányító gombját megnyomva parancsot küld a vevő(k) felé (ON / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). Lehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra több, akár 10 egység is egyszerre hajtja végre a parancsot. A Kedvencek menüben a leggyakrabban használt funkciók azonnal elérhetőek a kezdőképernyőn. Lehetőség van dimmerek csoportosítására (RFDA-73M/RGB), így akár 10 egység is vezérelhető egy távirányítóval = több, mint 100 méter RGB LED- szalag vezérlése. Fehér és antracit színben kapható, színes OLED kijelzővel. A kijelzőn közvetlenül leolvasható a helyiség hőmérséklete, az elemek állapota, valamint a dátum és az idő. A kommunikáció kétirányú, parancsokat küld és jeleket fogad, mely alapján megjeleníti az egységek állapotát. A vezérlő és az egység közötti jel mérésének köszönhetően tesztelhető a jelátvitel tartománya és a jel minősége. Akár 40db INELS RF Control egységgel is kombinálható (így utólagosan is bővíthető). Elemes tápellátás (1.5V AAA - a csomag tartalmazza), az elemek élettartama kb. 3 év a használat gyakoriságától és a vezérelt eszközök típusától függően. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz részei Kijelző Irány nyomógombok sun :54 EXIT Rooms Scenes Favourite SELECT Vezérlő nyomógomb Vezérlő nyomógomb A kijelző részei Dátum Gyorsvezérlések Aktuális hőmérséklet kijelzése OLED színei Kijelző Hé :54 Kedvencek 1 Kedvencek Kedvencek 3 Kedvencek 4 Kedvencek 5 Kedvencek 6 Kedvencek 7 Hőmérséklet: 3C MENÜ Idő Elemállapot jelzése Belépés a menübe 14

15 RF Pilot Vezeték nélküli távirányító, kijelzővel RF Pilot sun :54 sun :54 Rooms Scenes Favourite EXIT SELECT RF KEY Rooms Scenes Favourite HATÓTÁVOLSÁG ma. 400 m RFDEL-71B EXIT SELECT sun :54 sun :54 Lamp Kitchen Room Bedrooms Room Children s Room Living Room TEMP. : 3C MENU sun :54 On Off Brightness: 0% White RGB BACK PROCEED RFSA-61B RFRP-0 Az RF jel továbbítására szolgál RFJA-1B Kétirányú kommunikáció Rooms Scenes Favourite EXIT SELECT RFSA-66M 3 M 6 csatornás kapcsoló aktor Dugalj 1 Dugalj Dugalj 3 Dugalj 4 Dugalj 5 Dugalj 6 sun :54 Switch On Button Impuls Delay On Delay Off Settings sun :54 Switch On Switch Off Brightness: 0% Garázskapu nyitása Csoportos utasítás egyetlen gombnyomásra BACK PROCEED BACK PROCEED RFDEL-71B RFJA-1B RFSA-61B RFDAC-71B sun :54 Top Down Wind Up Wind Down Settings sun :54 Switch On Switch Off Brightness: 0% Gradual switch ON Gradual switch Fényerő csökkentése 0%-ra Redőnyök leengedése Szellőztetés kikapcsolása Fűtés kikapcsolása BACK PROCEED BACK PROCEED Parancs az utasítás végrehajtására Visszajelzés az utasítás végrehajtásáról JELENETEK több aktor egyetlen érintéssel történő csoportos vezérlésére szolgál különböző Jelenetek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít KAPCSOLÁS világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) REDŐNYÖK redőnyök, zsalúziák, árnyékolók, garázskapu stb. vezérlése redőnyök együttes vagy önálló vezérlése 30 V és 4 V DC tápfeszültségű aktorok (ablakközti redőnyök, stb.) KEDVENCEK a leggyakrabban használt feladatok gyors elérhetősége a képernyő aktiválását követően automatikusan megjelenik a Kedvencek menü, amely a műveletek gyors hozzáférését biztosítja FÉNYERŐSZABÁLYZÁS fényerőszabályzás (szabályozható kompakt fénycsövek, elektromos vagy transzformátoros halogén lámpák, fénycsövek 1-10 V-os elektromos fényerőszabályzó előtétei, 30-as LED és kompakt fénycsövek) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) Napkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban 15

16 RFIM-0B, RFIM-40B Univerzális adó egység 60mm 13mm RFIM-0B Tápfeszültség: Elem élettartama: Jelátvitel / funkció: Bemenetek száma: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: További információk Működési helyzet: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Bemeneti impedancia - zárt kontaktus: - nyitott kontaktus: Rögzítés: Szennyezettségi fok: Tömeg: Nyitott kapcsok feszültsége: Bemenet vezetékhossza: Kapcsolódó szabványok: RFIM-0B RFIM-40B RFIM-40B 1 3V, CR 477 elem 3V, CR 03 elem 5 év narancssárga LED piros LED 4 egyirányú címzett üzenet ma. 00 m -10 ma. +50 C tetszőleges mm mm 90 mm < 300 Ω > 10 kω bekötő vezetékekkel IP mm 45 g 50 g pulzáló 1 V 3 V ma.100m párhuzamosan ma. 5 m EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (1999/ES irányelv) RFIM-0B: a vezeték nélküli jeladó átalakítja a meglévő gomb / kapcsoló kontaktusának állapotait vezeték nélküli parancsokká. - a két bemenettel akár két külön egység is vezérelhető egymástól függetlenül. - elemes tápellátás (3V / CR477 - a csomag tartalmazza), az elem élettartama kb. 5 év a használat gyakoriságától függően. RFIM-40B: a vezeték nélküli jeladó átalakítja a meglévő nyomógombok kontaktusait vezeték nélküli parancsokká. - a négy bemenettel akár négy külön egység is vezérelhető egymástól függetlenül. - elemes tápellátás ( 3V / CR03- a csomag tartalmazza), az elemek élettartama kb. 5 év a használat gyakoriságától függően. A jeladó felhasználható információ átvitelére, pl. egy kontaktus bekapcsolt állapotáról (érzékelő, gomb, technológia, logikai kimenet, stb.). A BOX kivitel lehetővé teszi közvetlenül a szerelvénydobozba történő telepítést nyomógomb vagy kapcsoló alá. A bemeneti kontaktus állapotváltozására parancsot küld a vevő(k) felé (ON / OFF, fényerő,késleltetett ki- / bekapcsolás, redőnyök fel / le, stb.). A parancs kiküldését piros LED jelzi. Lehetőség van jelenetek kialakítására, amikor egyetlen gombnyomásra (kontaktusra) az inels RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. Hatótávolság 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz részei RFIM-0B Állapotjelző RFIM-40B Állapotjelző Vezérlő bemenetek GND Vezérlő bemenetek Bekötés RFIM-0B RFIM-40B kapcsoló nyomógomb IN IN1 IN IN11 IN4 IN3 IN IN1 GND GND 16

17 RFSG-1M Univerzális adó egység 1M AN-E KÜLSŐ ANTENNA Ez a vezeték nélküli kontaktus átalakító különösen alkalmas feszültségjelek kapcsolásának vezeték nélküli továbbítására (pl. kedvezményes tarifa). A hálózati tápellátásnak köszönhetően gyakori információátvitelre is alkalmas, felhasználható készülékek, berendezések vezérlésére. 1-modul széles kivitel, kapcsolószekrénybe építhető. Az S bemenetekre kapcsolt feszültség hatására 10 perces időközönként küldi a parancsokat. A feszültség lekapcsolásakor azonnal kikapcsolási parancsot küld. Az előlapi TESZT gombbal a kapcsoló egység hozzárendelése végezhető el. Lehetőség van jelenetek kialakítására, amikor egy aktiválásra (kontaktusra) az inels RF Control rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat. A csomag tartalmaz egy belső AN-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, AN-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 160m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Tápfeszültség jelzése: Bemenetek Vezérlő feszültség: A vezérlő bemenet teljesítménye: Vezérlõkapcsok: Vezérlő impulzus hossza: Jelátvitel / funkció: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: Minimális távolság (adó-vevő): Antenna kimenet: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Bekötővezeték keresztmetszet (mm ): Tömeg: Kapcsolódó szabványok: RFSG-1M/30V RFSG-1M/4V V AC / Hz 1-4 V AC/DC / Hz VA - 0. W 0.5 W +10 % / -5 % zöld LED AC 1-30V / DC 1-30V AC 0.05VA / DC 0.1W S - S min. 5ms / ma. végtelen piros LED egyirányú címzett üzenet ma. 160 m 0 mm SMA csatlakozó* -15 ma C tetszőleges DIN sín EN IP0 előlap felől III. ma. 1.5, ma. 1.5 / érvéggel ma mm 6 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb(irányelv 1999/ES) * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. Az eszköz részei Tápfeszültség jelzése Antenna csatlakozó Vezérlő bemenetek Bekötés Un Tápfeszültség csatlakozók Állapotjelző Teszt gomb A1 A S S AC / DC 1-30V 17

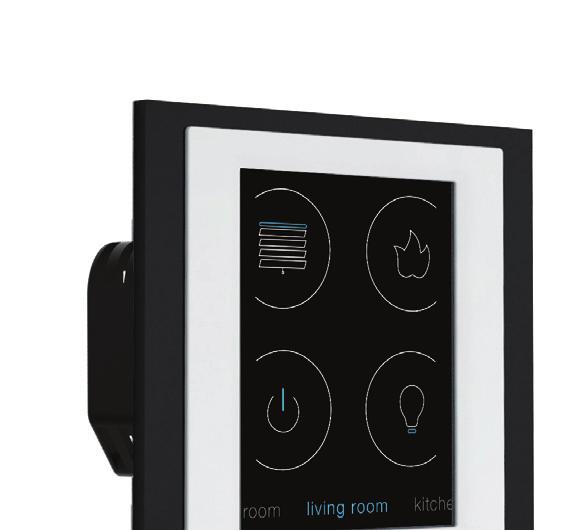

18 RF Touch Érintőképernyős RF központi egység RF Touch-B szerelvénydobozba szerelhető Kijelző Típus: Felbontás: Képoldalarány: Kijelző méretei: Háttérvilágítás: Touch panel: Képátló: Vezérlés: Energiaellátás Tápfeszültség/névleges áram: Fogyasztás: Tápfeszültség csatlakozók: Vezérlés Hatótávolság: RF Touch-W csatlakozói: Frekvencia: Csatlakozás RF Touch-W csatlakozói: Bekötővezeték keresztmetszete: Működési feltételek Tárolási hőmérséklet: Túlfeszültség kategória: Szennyezettségi fok: Működési helyzet: Telepítés: Tömeg:** Kapcsolódó szabványok: * Az adapter az RF Touch-W egység tartozéka. ** A tömeg műanyag kerettel értendő. RF Touch-W síkfelületre szerelhető RF Touch-B RF Touch-W színes TFT LCD képpont / szín 3: mm aktív (fehér LED) 4 vezetékes rezisztív 3.5 érintéssel hátsó bekötés V AC V AC oldalsó bekötés 1 V DC* ma. 5W A1 A 100 m 1 m csavar nélküli Push-in sorkapocs vagy sorkapocs.1 mm Jack dugalj ma..5 mm /1.5 mm érvéggel C C IP 0 III. tetszőleges szerelvénydobozba igény szerinti helyre mm mm 17 g 175 g EN Az RF Touch egy érintőképernyős vezeték nélküli központ, mely a fűtés szabályozására, elektromos készülékek és berendezések kapcsolására, fényerőszabályzásra, redőnyök vezérlésére, stb. használható. Az eszköz kommunikál az egységekkel, ad és vesz RF jeleket, valamint a beállított programok szerint automatikusan vezérel és szabályoz. A kétirányú kommunikációnak köszönhetően megjeleníti az egységek aktuális állapotát. A heti/napi program alapján automatikusan vezérel. Az érintőképernyős színes kijelző mérete 3.5. Kombináható 40 darab INELS RF Control egységgel + 30 darab Oasis érzékelővel (ennek köszönhetően a rendszer fokozatosan, utólag is bővíthető). Az RF Touch-W tápfeszültség tartománya V AC közvetlenül bekötve vagy a mellékelt adapter segítségével 1V DC (a csomag tartalmazza). RF Touch/W: falra vagy síkfelületre szerelhető csavarral vagy ragasztással, telepíthető szerelvénydobozra, üvegre, fára, gipszkartonra, stb. RF Touch/B: az eszközt szerelvénydobozba történő telepítésre tervezték. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és az RF Touch közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az RF Touch választható színei, kivitele: - Keretek: alap műanyag (fehér, fekete, piros) vagy a LOGUS 90 ekluzív kivitelek - üveg, fém (alumínium, nikkel, titán). - Köztes keretek: alap fehér és fémhatású sötétszürke - alumínium, gyöngyház, jég és szürke. - Hátlap: fehér, elefántcsont, világosszürke és sötétszürke 011-ben az RF Touch vezeték nélküli egység elnyerte a ARANY AMPER díjat. KITCHEN 11: 50 menu Shutters temperature time shedule m/s 5 m/s 56 % 35 % 5:00 AM 7:00 4:00 PM 17:10 Gate LIVING ROOM temperature shutters goes down windiness shutters goes up humidity washer ON sunrise lights OFF sunset lights ON Awning Garage BEDROOM fehér / gyöngyház üveg / szürke weather energy management fehér / sötétszürke temperatures actual temperature 4 temperature heating 1 C alumínium / sötétszürke Detectors Weather CAMERAS ROOMS Cameras Energy management SCENES piros / alumínium titánium / jég 18

19 RF Touch Érintőképernyős RF központi egység RF TOUCH RF Pilot RFSA-6B RFJA-1B redőnyvezérlés Shutters Awning Az adó és vevő egységek kommunikációja Gate Garage RFTC-10/G fűtés KITCHEN LIVING ROOM BEDROOM ÉRZÉKELŐK Érzékeli a helyiség hőmérsékletét és az adatot továbbítja az RF Touch-nak 11: 50 RFSA-61B Shutters Awning temperature weather Az érzékelő mozgást érzékel és bekapcsolja a szirénát RFSC-61 Gate Garage time shedule 00 m HATÓTÁVOLSÁG 400 м KITCHEN LIVING ROOM BEDROOM energy management temperatures 4 temperature heating 1 menu m/s 5 m/s 56 % 35 % temperature shutters goes down windiness shutters goes up humidity washer ON RFSA-61B RFRP-0 Az RF jel felerősítésére szolgál ma. 00 м RFDAC-71B RFDSC-71 actual temperature C :00 AM 7:00 4:00 PM 17:10 sunrise lights OFF sunset lights ON Utasítás a feladat végrehajtására Visszajelzés az utasítás végrehajtásáról FŰTÉS KAPCSOLÁS fűtésvezérlés (kazánok, termofejek stb V...) fűtésszabályzás az egész házban, vagy helyiségenként külső hőmérséklet mérése (vezeték nélküli szenzor) - pl. a teraszon... testre szabott, beállítható fűtési módok heti időzítéssel szabadság mód- amíg Ön szabadságát tölti, speciális fűtési mód szerinti program alapján működik a fűtés a digitális termosztáttal szabályozhatja az adott helyiség hőmérsékletét világítás, aljzatok, el. berendezések kapcsolása áttekinthető vezérlés saját elnevezések alapján fogyasztók valós idejű kapcsolása akkor is, ha nem tartózkodik odahaza (pl. jelenlét szimuláció) több kapcsolási funkció: BE/KI kapcsolás, impulzusrelé, nyomógomb, késleltetett be / ki kapcsolás ( mp és 60 perc közötti időzítéssel) FÉNYERŐSZABÁLYZÁS fényerőszabályzás (szabályozható kompakt fénycsövek, elektromos vagy transzformátoros előtéttel szerelt halogén lámpák, fénycsövek 1-10V-os fényerőszabályzó előtéttel, 30-as LED lámpák, kompakt fénycsövek) saját elnevezésű szabályzott világítási körök (pl.: nappali világítás) Napkelte/napnyugta funkció - a fényerősség fokozatosan nő/csökken a beállított időzítés szerint mp és 30 perc intervallumban ÉRZÉKELŐK az RF Touch kommunikál az érzékelőkkel- ablak- ajtó nyitás, mozgás... kapcsoló aktorokkal való párosítási lehetőség teljes áttekintés otthona felett REDŐNYÖK redőnyök, zsalúziák, árnyékolók, garázskapu stb. vezérlése redőnyök együttes vagy önálló vezérlése a redőny tényleges le/fel húzási idejének beállítása 30 V és 4 V DC tápfeszültségű kapcsoló egységek (ablakközti redőnyök, stb.) GYORS VEZÉRLÉS több aktor egyetlen utasítással történő vezérlését teszi lehetővé különböző képek beállítása - pl. egyazon utasításra leereszkednek a redőnyök és a világítás a beállított fényerővel világít 19

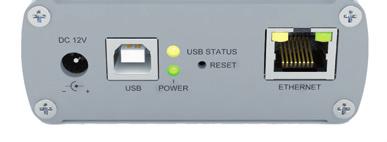

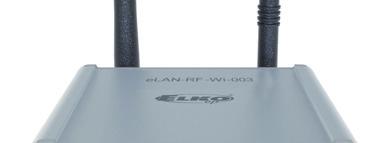

20 elan-rf-003, elan-rf-wi-003 Intelligens RF központi egység elan-rf-003 INELS RF Control felület Kommunikációs protokoll: Vivőfrekvencia: Jelátvitel módja: Antenna kimenet: Antenna: RF kommunikáció jelzése: Hatótávolság nyílt terepen: Ethernet felület ETH kommunikáció állapotjelzés: ETH kommunikáció jelzése: Kommunikációs interfész: Alapértelmezett IP cím: Wi-Fi interfész Szabvány: Wi-Fi biztonság: Wi-Fi frekvenciatartomány: Wi-Fi antenna: Wi-Fi kommunikáció jelzése: Hatótávolság: Tápfeszültség/áram: Power: Tápfeszültség jelzése: RESET nyomógomb: Tápforrás: Tárolási hőmérséklet: Szennyezettségi fok: Működési helyzet: Tömeg: elan-rf-003 * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. elan-rf-wi AN-E KÜLSŐ ANTENNA elan-rf-wi-003 RF Touch Compatible kétirányú címzett üzenet SMA csatlakozó* 1dB (a csomag része) 1 piros állapot LED 1 zöld állapot LED ma. 100 m zöld LED sárga LED 100 Mbps (RJ45) IEEE b/g/n /.4 GHz WEP, WPA-PSK, WPA-PSK R-SMA 1 db (a csomag része) 1 piros Wi-Fi állapot LED 00 m 10-7 V DC / 00 ma SELV 10-7 V DC / 300 ma SELV Ø.1 mm-es jack adapter csatlakozó (tartozék) vagy csatlakozó USB-B zöld LED POWER alapértelmezett értékek beállítása 30 VAC / 1 V DC tartozék adapter C C IP 0 tetszőleges mm 136 g 145 g Az intelligens RF bo segítségével okostelefonnal, tablettel vagy SMART TV képernyőjén keresztül vezérelhetők az elektromos készülékek. Az intelligens RF bo akár 40 db INELS RF Control egységet is vezérelhet és automatikus vezérlésre is programozható (a rendszer fokozatosan bővíthető). A kétirányú kommunikációnak köszönhetően megjeleníti (mobilon, tableten, webes felületen) az egyes egységek aktuális állapotát. Az elan-rf-003 intelligens RF bo vezetékkel csatlakozik az otthoni LAN hálózathoz (router), és kommunikál az okostelefonnal. Az elan-rf-wi-003 intelligens RF bo Wi-Fi-n keresztül csatlakozik az otthoni hálózathoz (router) és kommunikál az okostelefonnal. Csatlakoztatható a helyi hálózathoz LAN kábellel is. Központként történő használata biztosítja a funkciók egy helyről történő vezérlését. Az ihc-marf / ihc-mirf alkalmazással elérhető fuknciók: - melegvizes vagy elektromos padlófűtés szabályzása. - hőmérséklet mérés vezeték nélküli érzékelőkkel. - készülékek kapcsolása (garázskapu, redőny, ventilátorok, öntözők, aljzatok, stb). - fényerőszabályzás (LED, energiatakarékos és halogén lámpák, klasszikus izzók). - kapcsolások időzítése (pl. világítás késleltetett kikapcsolása). - videokamerák integrálása. - világítási képek, jelenetek (egy gombnyomásra több parancs végrehajtása). Ha nem rendelkezik fi IP-címmel, az intelligens RF bo a DHCP szervertől automatikusan megkapott címet használja. Az intelligens RF bo 10-7V DC tápellátását hálózati adapter (tartalmazza a csomag) vagy a PoE (router) 4V DC biztosítja. Két intelligens RF bo LAN kábellel történő összekötésével megoldhatóak hatótávolság vagy jelátviteli problémák (pl. vasbeton födém). A beállítások elvégezhetőek a webes felületen keresztül vagy közvetlenül az ihc-marf (Android) / ihc-mirf (iphone) alkalmazás segítségével. A csomag tartalmaz egy belső AN-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, AN-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és az intelligens RF bo közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz részei elan-rf-003 Előlap Tápfeszültség csatlakozó 10-7V/ 00mA SELV USB B aljzat Hátlap Piros LED RF STATUS elan-rf-wi-003 Előlap Tápfeszültség csatlakozó 10-7V/ 300mA SELV USB B aljzat DC 10-7V ma. 300mA Sárga USB állapot LED Ethernet LED-ek a kommunikáció jelzésére Ethernet csatlakozó(rj 45) RESET nyomógomb POWER - zöld tápjelző LED Antenna csatlakozó Sárga USB állapot LED Ethernet LED-ek a kommunikáció jelzésére Ethernet csatlakozó(rj 45) RESET nyomógomb Hátlap POWER - zöld tápjelző LED Antenna csatlakozó Wi-Fi SMA csatlakozó Zöld LED RF STATUS Piros LED Wi-Fi STATUS 0

21 Vezérlő alkalmazások okostelefonra Vezérlő alkalmazás Android operációs rendszerű okostelefonokhoz - ihc-marf. Vezérlő alkalmazás iphone okostelefonra - ihc-mirf. Samsung 3 C C ihc-marf ihc-mirf Az ihc alkalmazás nyelve: Menu temperature right blinds TV living room light left blinds audio / video light balcony RGB light KITCHEN LIVING ROOM BEDROOM Menu actual temperature optimalizált kijelző felbontás C temperature heating 1 1 C a mobileszköz, tablet vagy okostelefon beállított alapnyelve, módosítható az Android és ios operácis rendszerekben Az ihc-marf / ihc-mirf alkalmazás lehetővé teszi otthona okostelefonról vagy táblagépről történő egyszerű, könnyű vezérlését. A felhasználóbarát és intuitív alkalmazás egy helyről történő központi vezérlést biztosít. Az ihc-marf / ihc-mirf alkalmazással egy intelligens RF bo közbeiktatásával okostelefonról vezérelhetők az RF egységek. Az intelligens RF bo akár 40 db inels RF Control egységet is vezérelhet (a rendszer így folyamatosan bővíthető). Ha nincs fi IP-cím beállítva, az alkalmazás támogatja a DHCP szervertől automatikusan megkapott cím használatát. Az ihc-marf / ihc-mirf funkciói: - melegvizes vagy elektromos padlófűtés szabályzása (heti program). - hőmérséklet mérés (pl. vezeték nélküli érzékelők). - készülékek kapcsolása (garázskapu, redőny, ventilátorok, öntözők, aljzatok, stb). - fényerőszabályzás (LED, energiatakarékos és halogén lámpák vagy klasszikus izzók). - kapcsolások időzítése (pl. világítás késleltetett kikapcsolása). - videokamerák integrálása. - világítási képek, jelenetek (egy gombnyomásra több parancs végrehajtása). - távirányítás (pl. fűtés bekapcsolása, mielőtt hazatér a sielésből). Az alkalmazás ihc-marf az okostelefon Android.3 verziójától használható. Funkciók áttekintése ihc-mirf ihc-marf Hőmérséklet-szabályozás Kamerák Készülékek vezérlése Világításvezérlés Rolók / redőnyök Aljzatok Garázsajtók / kapuk Jelenetek Videó kaputelefon Energiafogyasztás ellenőrzés 1

22 RFGSM-0M Multifunkciós GSM kommunikátor 3M Tápellátás Tápfeszültség: Maimális fogyasztás: Stand-by fogyasztás: Fogyasztás kommunikáció alatt: A GSM modul frekvencia sávjai: Adó kimeneti teljesítménye: IN1, IN, IN3, IN4 bemenetek Vezérlő feszültség: A vezérlő bemenet teljesítménye: Vezérlő impulzus hossza: RF üzenet: Kimenetek Érintkezők száma: Névleges áram: Kapcsolási teljesítmény: Min. DC kapcsolási képesség: Mechanikai élettartam(ac1): Elektromos élettartam: RF üzenet: További információk PC operációs rendszer: RF modul hatótávolsága: Antenna kimenet: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Bekötővezeték keresztmetszet (mm ): Tömeg: Kapcsolódó szabványok: RFGSM-0M 11-30V DC; szünetmentes LI-ION akkumulátor/ ma.10 m vezeték készenlét 1W / töltés és kommunikáció alatt ma. 18W 90 ma at 1 V DC ma. 1.5 A at 1 V DC 850/900/1800/1900 MHz W / GSM 900, 1W/ GSM 1800 AC 1-30V vagy DC 1-30V (optocsatolós leválasztás) AC 0.05 VA/ DC 0.1W min. 50ms / ma. végtelen egyirányú/kétirányú címzett üzenet váltó (AgSnO ) 8 A / AC1 500VA, 40 W 500 mw kétirányú címzett üzenet MS Windows XP és nagyobb ma. 150 m SMA csatlakozó* - 15 ma C tetszőleges DIN sín EN IP 0 az előlap felől II. ma. 1.5; ma.1.5/ érvéggel ma mm 198 g EN * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. AN-E KÜLSŐ ANTENNA A multifunkciós GSM kommunikátor fűtés kapcsolására, világítás, kapu, garázskapu, stb. távvezérlésére használható. A GSM kommunikátor többféle módon használható: a) telefonnal történő vezérlésnél egy SMS küldésével vagy csengetéssel átvált egy belső relét. b) figyeli az 1-4 vezetékes bemenetek állapotváltozásait (érzékelők, kapcsolók), melyekre válaszreakciókat lehet beállítani. c) lekérdezhetőek a hozzárendelt inels RF Control egységek állapotai (ON / OFF, hőmérséklet). d) a telefonon küldött SMS vagy csengést hatására továbbítja az RF parancsot a hatókörén belül található, hozzárendelt kapcsolóegység felé, ami bekapcsol egy készüléket (pl. fűtés). e) biztonsági funkció (RIASZTÓ kapcsolása), kombinálva a vezeték nélküli OASIS érzékelőkkel, ahol az élesítés/hatástalanítás csengetéssel vagy kóddal történik. 3-modulos kivitel, kapcsolótábla telepíthető, a kapcsolt terhelés 8A ( 000W) lehet. Beállításokat a Connect 1 szoftverrel lehet elvégezni a mini USB csatlakozón keresztül. A Li-Ion akkumulátor 30 perces működéshez képes háttértápot biztosítani. A GSM kommunikátor hálózati adapterről működik 11-30V DC tápfeszültséggel. A csomag belső AN-I típusú antennákat tartalmaz, melyeket fémszekrénybe történő telepítéskor külső, AN-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 150m (nyílt terepen). A csomag tartalma: AN-I belső antenna, mini USB csatlakozó, Connect 1 szoftver, adapter: 1V / 6W. Az eszköz részei Tápfeszültség 11-30V DC /500 ma (csatlakozók) (aljzat) Tápfeszültség jelzése USB kapcsolat USB jelzés RF GSM Töltésjelzés Bekötés Vezérlés SMS-el vagy csengetéssel L 30V AC N Tápfeszültség V DC - SMS vagy csengetés küldése a telefonra + - Fogyasztók vezérlése Kimeneti reléérintkezők 1 Kimeneti reléérintkezők GSM antenna RF antenna SIM -kártya foglalat Mini USB csatlakozó Bemenet 4 Bemenet 3 Bemenet Bemenet 1 RF érzékelők jelének fogadása Rookmelder PIR detector Ajtónyitás érzékelő RFTI-10B IN1 IN1 IN IN IN3 IN3 IN4 IN4 Tápfeszültség érzékelése L 30V AC N Készülékek be- és kikapcsolásának érzékelése + 1V DC - Vezetékes detektorok/érzékelők csatlakoztatása

23 RFGSM-0M Multifunkciós GSM kommunikátor A A GSM kommunikátor segítségével egy pillanat alatt megnézhetjük, milyen a hőmérséklet otthon. Csak küldjön egy SMS-t vagy csengesse meg az eszközt, ami válaszként SMS-ben elküldi önnek az aktuális hőmérsékletet. Az információ birtokában be- vagy kikapcsolhatja a fűtést. RFTI-10B SM Sl ek érd ez SM és Sv ála sz MEGJEGYZÉS: Parancsok kiadása Információ átadása és funkció végrehajtása GSM B RFSA-11B/61B SMS küldésével vagy csengetéssel aktiválja a GSM kommunikátort, mely elküldi az RF parancsokat a termoszelep aktora felé, hogy kapcsolja be a fűtést (az aktor és a fűtés közötti kapcsolat vezetékes). SM S MEGJEGYZÉS: Parancsok kiadása Információ átadása és funkció végrehajtása GSM C Füstérzékelő A GSM kommunikátorral közvetlenül készülék kapcsolható. A kapcsoló funkció mellett érzékelők jeleit is képes továbbítani. Folyadékszint érzékelő A négy bemenetre csatlakoztatott érzékelők felől érkező információkat SMS-ben küldi a megadott telefonszámra. Ajtónyitás érzékelő HDO jel SM MEGJEGYZÉS: S Parancsok kiadása Információ átadása és funkció végrehajtása GSM Vezeték D Mozgásérzékelő A GSM kommunikátor egy egyszerű biztonsági eszközként is használható, ha aktiválja az ARM/DISARM funkciót. Ablaknyitás érzékelő ARM funkció = őrzés Ha az érzékelők felől jelzés érkezik, az átjáró bekapcsolhatja a riasztót és SMS-t küldhet a megadott számra. SM Sl ek SM MEGJEGYZÉS: Parancs az utasítás végrehajtására Információ átadása és funkció végrehajtása GSM Sv ála sz érd ez és Ajtónyitás érzékelő 3

24 RFRP-0 Jelismétlő egység Rádiófrekvenciás jelismétlő, jeltovábbító. A jelismétlővel akár 00 méterrel (nyílt terepen) is növelhető a hatótávolság a vezérlők és az egységek között. A készülék ma. 0 egység jelének továbbítására használható. A dugaszolható kivitelnek köszönhetően egyszerűen telepíthető közvetlenül a hálózati aljzatba történő behelyezéssel, miközben az aljzat funkciója változatlanul megmarad. Jelzések: - Zöld LED - tápfeszültség. - Piros LED - aktív állapot (rádiófrekvenciás jelek küldése és fogadása). A programozás nyomógombbal. 4 féle aljzat és dugó típussal készül: RFRP-0/30V RFRP-0/10V Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Frekvencia: Hatótávolság nyílt terepen: Minimális távolság (adó-vevő): Programozás: További információk Tárolási hőmérséklet: Telepítés: Tömeg: Kapcsolódó szabványok: 30-50V / 50-60Hz 10 V AC / 60Hz 6 VA 0.7 W ma. 00 m 0 mm nyomógombbal zöld LED / piros LED -0 ma. +55 C -30 ma. +70 C konnektorba dugható IP0 eszköz mm 181 g EN ED. French CZ, SK, PL, FR British GB Schuko HU, DE, RU, AT, RO, ES US USA Működés RF Touch ma. 00 m ma. 00 m RF Pilot ma. 00 m ma. 00 m elan-rf-003 elan-rf-wi-003 ma. 00 m RF Key ma. 00 m RFWB-0/G RFWB-40/G... akár 0 aktorral párosítható HATÓTÁVOLSÁG ma. 400 m 4

25 RFSA-11B, RFSA-61B Vezeték nélküli kapcsoló egység A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. 60mm 1mm RFSA-11B RFSA-61B Kombinálható az inels RF Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés ma.16a (4 000 W). RFSA-11B: egyfunkciós kivitel - be- és kikapcsolás. RFSA-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Tömeg: Kapcsolódó szabványok: RFSA-11B/30V RFSA-61B/30V RFSA-11B/10V RFSA-61B/10V RFSA-61B/4V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1 záró (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (ON/OFF) ma. 00 m -15 ma C tetszőleges bekötő vezetékekkel IP30 III mm,.5 mm 90 mm mm 46 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) Funkciók További információ az 56. oldalon. Az eszköz részei Programozási állapotjelző Programozó gomb (kézi vezérlés BE / KI) Kimeneti relé érintkezői Nulla vezető Fázis vezető Bekötés RFSA-11B/30V RFSA-11B/10V RFSA-61B/30V RFSA-61B/10V L N RFSA-11B/30V RFSA-11B/10V RFSA-61B/30V RFSA-61B/10V L N RFSA-61B/4V L N 1-4 AC/DC 5

26 RFSA-6B Vezeték nélküli kapcsoló egység ( kimenet, süllyesztett) A kapcsolóegység két kimeneti csatornával rendelkezik, melyek felhasználhatók készülékek, aljzatok, világítások, csillár, stb. kapcsolására. 60mm 1mm Kombinálható az inels RF Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés ma. 8A ( 000 W). Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 100m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. RFSA-6B/30V RFSA-6B/10V RFSA-6B/4V Funkciók Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Tömeg: Kapcsolódó szabványok: 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % záró (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC1 500 mw nyomógombbal PROG (ON/OFF) ma. 100 m -15 to + 50 C tetszőleges bekötő vezetékekkel IP 30 III. 1.5 mm, mm 1.5, mm 90 mm mm 46 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) További információ az 56. oldalon. Az eszköz részei Programozó gomb (kézi vezérlés BE / KI) Nulla vezető Fázis vezető Bekötés RFSA-6B/30V RFSA-6B/10V L N RFSA-6B/4V L N 1-4 V AC/DC Programozási állapotjelző Programozási állapotjelző Kimeneti reléérintkezők 6

27 RFSAI-61B Vezeték nélküli kapcsoló egység 60mm 1mm Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Külső nyomógomb: Hatótávolság nyílt terepen: További információk Nyitott kapcsok feszültsége: Bemeneti ellenállás zárt nyomógombnál: Bemeneti ellenállás nyitott nyomógombnál: Bemenet galv. leválasztása: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Tömeg: Kapcsolódó szabványok: RFSAI-61B/30V RFSAI-61B/10V RFSAI-61B/4V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1 záró (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (ON/OFF) ma. 1 m vezetékkel* ma. 00 m 3 V <1 kω >10 kω Ne -15 ma C tetszőleges bekötő vezetékekkel IP30 III mm,.5 mm 90 mm mm 46 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb(irányelv 1999/ES) A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. Lehetőség van külső vezérlő nyomógomb bekötésére is. Kombinálható az inels RF Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a kapcsolt készülék burkolata alá. Kapcsolt terhelés ma.16a (4 000 W). Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. A külső nyomógomb a vezeték nélküli nyomógombbal megegyezően programozható. A bemenet nincs galvanikusan leválasztva. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Funkciók További információ az 56. oldalon. Az eszköz részei Állapotjelző Programozó gomb (kézi ON/OFF) Hálózati nulla Hálózati fázis Csatlakozók RFSAI-61B/30V RFSAI-61B/10V L N RFSAI-61B/4V L N 1-4 V AC/DC Külső nyomógomb csatlakozója Kimeneti relé érintkezők * A nyomógombos vezérlőbemenet potenciálja kapcsolatban van a hálózati tápfeszültséggel. 7

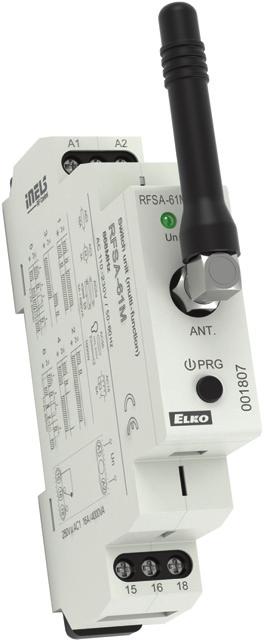

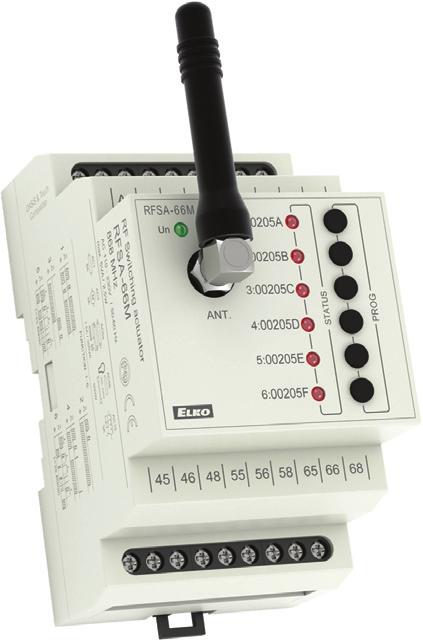

28 RFSA-61M, RFSA-66M Vezeték nélküli kapcsoló egység 1M 3M RFSA-61M Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. Kapcsolható teljesítmény DC: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: Antenna kimenet: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Vezeték keresztmetszete (mm ) : Tömeg: Kapcsolódó szabványok: Bekötés RFSA-61M/30V RFSA-61M/4V Un RFSA-66M RFSA-61M/30V RFSA-61M/4V RFSA-66M/30V RFSA-66M/4V VAC/50-60Hz 1-4 V AC/DC SELV VAC/50-60Hz 1-4 V AC/DC SELV.7 VA / cos φ = min. VA /ma. 5VA W 0.8 W min.0.5w/ma..5w ma. 1.8 W +10% / -5 % 1 váltó (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógomb PROG (ON/OFF) ma. 00 m SMA csatlakozó* -15 C to + 50 C tetszőleges DIN sín EN IP 0 az előlap felől III. ma. 1.5, ma. 1.5 / érvéggel ma mm 74 g 137 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) RFSA-66M/30V L N AN-E KÜLSŐ ANTENNA 3 váltó (AgSnO ) 3 záró (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC1 500 mw mm 64 g 310 g RFSA-61M: a kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások, stb. kapcsolására. - egy modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés ma.16a (4 000 W). - egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). RFSA-66M: a kapcsolóegység hat kimeneti csatornával rendelkezik, mely hat készülék, aljzat és lámpa, stb. kapcsolására is felhasználható. - 3-modulos kivitel, kapcsolószekrénybe építhető, a kapcsolt terhelés 6 8A (6 000 W). - létrehozható olyan jelenet is, ahol a vezérlő egyetlen gombnyomására mind a 6 kimenet be- vagy kikapcsol. - minden kimenet akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). Kombinálható az inels RF Control rendszer vezérlőivel. Az integrált kapcsolók (relék) kontaktusaival egy vezérlő parancsára készülékeket lehet be- vagy kikapcsolni. Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Minden kimenethez programozható bármelyik funkció. A készülék programozó gombjai a kimenetek kézi működtetésére is használhatók. A csomag tartalmaz egy belső AN-I típusú antennát, melyet fémszekrénybe történő telepítéskor külső, AN-E típusú antennára kell cserélni a megfelelő jelátvitel miatt. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Funkciók További információ az 56. oldalon. Az eszköz részei Tápfeszültség csatlakozók Tápfeszültség jelzése Antenna csatlakozó Kimeneti relé érintkezői * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. RFSA-66M/4V 1-4 V AC/DC Állapotjező Programozó gomb (kézi vezérlés) A1 A A1 A A1 A

29 RFSC-61 Kapcsolható dugalj A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható ventilátor, lámpa, elektromos fűtőtest, valamint olyan készülék kapcsolására, mely dugvillás vezetékkel csatlakozik a hálózathoz. Kombinálható az inels RF Control rendszer vezérlőivel. A dugaszolható kivitelnek köszönhetően a telepítés nagyon egyszerű, közvetlenül egy meglévő aljzatba kell dugaszolni. Kapcsolt terhelés ma.16a (4 000 W). RFSC-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. 4 féle aljzat és dugvilla típussal készül: RFSC-61/30V RFSC-61/10V Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolt feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Tömeg: Kapcsolódó szabványok: 30-50V / 50-60Hz 10 V AC / 60Hz 6 VA 0.7 W +10 %; -15 % 1 zárt (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (ON/OFF) ma. 00 m -15 ma C tetszőleges konnektorba dugható IP30 III mm 151 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb(irányelv 1999/ES) French CZ, SK, PL, FR British GB Funkciók További információ az 56. oldalon. Az eszköz részei Állapotjelzések Schuko HU, DE, RU, AT, RO, ES US USA Tápfeszültség jelzése Prog nyomógomb 9

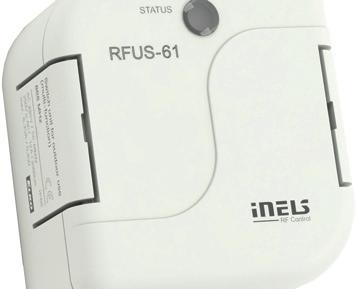

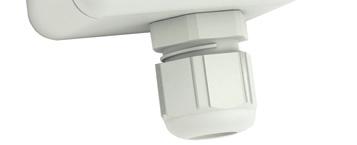

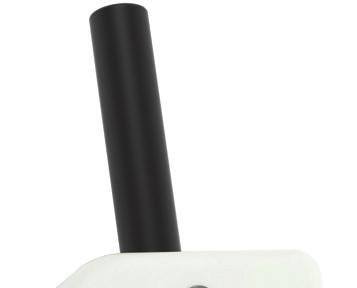

30 RFUS-61 Kültéri kapcsoló egység IP65 60mm 1mm A kapcsolóegység egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, aljzatok, világítások kapcsolására. Kombinálható az inels RF Control rendszer vezérlőivel. Az IP65 védettségnek köszönhetően külső falra szerelhető, vagy szélsőségesebb környezetben is használható, RFUS-61/30V RFUS-61/10V RFUS-61/4V mint pl. pince, fürdőszoba, garázs. Kapcsolt terhelés ma.16a (4 000 W). RFUS-61B: multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás, ahol a késleltetési időtartamok mp-60p között állíthatók. Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülékben található programozó gomb a kimenet kézi működtetésére is használható. Hatótávolsága 00m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Funkciók Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. DC kapcsolási képesség: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Bekötővezeték keresztmetszet (mm ): Javasolt vezeték: Tömeg: Kapcsolódó szabványok: 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 5 VA / cos φ = VA / cos φ = W 0.6 W 0.7 W +10 %; -15 % 1 váltó (AgSnO ) 1 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógombbal PROG (ON/OFF) ma. 00 m -15 ma C tetszőleges csavarozás IP65 III. ma.1.5,ma. 1.5/érvéggel ma.1.5 CYKY 31.5 (CYKY 41.5) mm 146 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) További információ az 56. oldalon. Az eszköz részei Programozó gomb (kézi vezérlés) Hálózati nulla Hálózati fázis Csavarhely a rögzítéshez Ø 4.3mm M161.5 tömszelence ma. 10 mm-es vezetékhez STATUS 30V AC PROG Antenna Csavarhely a rögzítéshez Ø 4.3mm Működési állapot és programozás jelzése Kimeneti relé érintkezők Bekötés RFUS-61/10V RFUS-61/30V RFUS-61/10V RFUS-61/30V RFUS-61/4V 3 - vezetékes 4 - vezetékes 4 - vezetékes N L N L A1 A L N L N galvanikusan leválasztott érintkező 1-4 V AC/DC galvanikusan leválasztott érintkező 30

31 RFJA-1B Redőnyvezérlő egység 60mm 1mm 60mm 13mm RFJA-1B/30V RFJA-1B/4VDC A redőnykapcsoló egység két kimeneti csatornával két irányban vezérel garázsajtót, kaput, redőnyöket, napellenzőket, stb.. Kombinálható az inels RF Control rendszer vezérlőivel. A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a motoros hajtás burkolata alá. RFJA-1B /30V: csatlakoztatható kapcsolt terhelés 8A ( 000 W). RFJA-1B /4VDC: kontaktusmentes csendes kapcsolás. A vezérlő rövid gombnyomásával finombeállítás, lamellák döntése végezhető el, míg a hosszú gombnyomásra a felső vagy alsó végállásig működik a redőny (megállítható rövid gombnyomással). Egy egység akár 3 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn). A készülék programozó gombja a kimenet kézi működtetésére is használható. Hatótávolság 100m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. RFJA-1B/30V RFJA-1B/10V RFJA-1B/4V Működtetés Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Üresjárati teljesítmény: Teljesítmény terheléssel: Tápfeszültség tűrése: Kimenet Érintkezők száma: Névleges áram: Tartós áram: Kapcsolási teljesítmény: Csúcsáram: Kapcsolható feszültség: Kapcsolható kimeneti feszültség*: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Tömeg: Kapcsolódó szabványok: * Megegyezik a tápfeszültséggel. 30 V AC / Hz 10 V AC / 60 Hz 7 VA / cos φ = VA / cos φ = W 0.7 W záró (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC % PROG (STOP,, STOP, ) ma. 100 m 1-4 V DC 0.5 W 5 W 1 A 1.5 A 1-4 V DC* -15 ma C tetszőleges bekötő vezetékekkel IP30 III mm 90 mm mm mm 46 g g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) 1. Rövid gombnyomásra ( <s ) a redőnyök elindulnak fel ( ) vagy le ( ).. Hosszú gombnyomásra ( >s ) a redőnyök végállás pozícióig mozognak fel ( ) vagy le ( ). Az eszköz részei Állapotjelző - LED Programozó gomb (kézi vezérléssel) Nulla vezető Fázis vezető Bekötés RFJA-1B/30V L N PE M RFJA-1B/4VDC V DC Kimeneti reléérintkezők M

32 RFDA-73M/RGB LED szalag fényerőszabályzó (RGB) 3M Tápfeszültség csatlakozók: Tápfeszültség: Ma.s fogyasztás terhelés nélkül: Kimenet Dimmelhető terhelések: Csatornák száma: Névleges áram: Csúcsáram: Kapcsolt feszültség: Vezérlés RF adóparancs: Külső jel: Hatótávolság nyílt terepen: Bemeneti terhelés (+10V): Antenna kimenet: További információk Tárolási hőmérséklet: Működési helyzet: Rögzítés: Szennyezettségi fok: Vezeték keresztmetszet (mm ): Tömeg: Kapcsolódó szabványok: * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. Funkciók RFDA-73M/RGB Un+, GND 1-4 V DC, stabilizált 0.8 W LED szalag 1V, 4V közös anód; RGB LED szalag 1V, 4V közös anód A 3 10 A Un 0-10 V, 1-10V ma. 160 m 10 ma SMA csatlakozó* -0 ma C -30 ma C tetszőleges DIN sín EN IP 0 az előlap felől ma 1.5, ma 1.5/ érvéggel ma mm 130 g EN ; EN AN-E KÜLSŐ ANTENNA A LED szalag dimmer felhasználható 3 egymástól független egyszínű LED szalag vagy egy RGB LED szalag szabályzására. A kiterjesztett szabályzási módnak köszönhetően használható: a) az inels RF Control rendszer vezérlőivel. b) 0 (1) -10V analóg jellel. c) az inels BUS System DAC típusú digitál-analóg átalakítójával. A készülék három modul széles, kapcsolószekrénybe telepíthető, a megengedett legnagyobb dimmelhető terhelés 3 5A, mellyel pl. meghajtható: a) 7.W-os egyszínű LED szalag (ELKO Lighting) m. b) 14.4W-os RGB LED szalag (ELKO Lighting) - 10 m. 6 világítási funkció - köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A fényerő-szabályozó vezérelhető akár 3 csatornáról (1 csatorna 1 gomb a vezérlőn). A készülék tápfeszültség tartománya 1-4V DC, melyet zöld LED jelez. A csomag tartalmaz egy belső AN-I típusú antennát, melyet fém kapcsolószekrénybe történő telepítés esetén egy külső, AN-E típusú antennára kell cserélni a jobb kommunkáció érdekében. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő. Az eszköz részei 0-10 / 1-10V-os bemenetek a színszabályozáshoz Zöld táp LED RF antenna Sárga LED Programozó nyomógomb Táp GND Kimenet változatok RF RGB /RF COLOR 0-10 / 1-10V-os bemenet mester fényerő-szabályzáshoz RF WHITE +10 V kiegészítő kimeneti feszültség MODE forgókapcsoló - üzemmód választás Szín és fényerő előbeállító RF-hez PWM kimenet frekvenciája Táp Un+ Kimenetek a terhelések csatlakoztatásához További információ az 57. oldalon. W W W RGB LED szalagok vezérlése Egyszínű LED szalagok vezérlése 3

33 RFDA-73M/RGB LED szalag fényerőszabályzó (RGB) Vezérlési módok RF RGB RF COLOR A MODE kapcsoló beállítása: A MODE kapcsoló beállítása: RF RGB üzemmódban az RGB LED szalagok szabályozhatók. Az RF RGB üzemmódban a színek automatikusan hozzárendelődnek az adó csatornáihoz (nyomógombjaihoz). Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB-40/G, RF KEY, RFIM-40B, elan-rf-003 és elan-rf-wi-003. R - piros G - zöld B - kék MASTER RF COLOR üzemmódban RGB LED szalagok szabályozhatók, az adó gombjaira szabadon választható a szín. A készülék programozási üzemmódjában a szalag színe változik. Az adó gombját megnyomva automatikusan a gombhoz állítódik a szín. Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB-40/G, RF KEY, RFIM-40B, elan-rf-003 és elan-rf-wi MASTER RF WHITE TERM 0-10V és TERM 1-10V A MODE kapcsoló beállítása: A MODE kapcsoló beállítása: Az eszköz ebben az üzemmódban három független 1-4V-os dimmerként működik. Minden csatorna egymástól függetlenül programozható és címezhető. További információk az 57. oldalon. Megjegyzés: Az üzemmód a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB-0/G, RFWB-40/G, RF KEY, RFIM-0B, RFIM-40B, elan-rf-003 és elan-rf-wi-003. TERM 0-10V és TERM 1-10V üzemmódok: A 0-10 V és 1-10V bemeneteken keresztül vezérelhető egyetlen RGB LED szalag vagy három független egyszínű LED-szalag (lásd a fenti módokat) az INELS BUS System vezetékes épületautomatizálási rendszerrel. A rendszer analóg kimenetű DAC3-04M vagy DAC3-04B moduljaival közvetlenül összeköthető, a kézi szabályzáshoz pedig használható a falra szerelhető EST3 érintőképernyős vezérlő, a WSB3-40 fali vezérlő, a GSB3-40 üvegfelületű érintőgombos fali vezérlő, de szabályozható az imm alkalmazás segítségével a TV képernyőjén keresztül távirányítóval vagy az ihc alkalmazásokkal az okostelefon és a tablet érintőkijelzőjén. Vezérlési lehetőségek TERM 0(1)-10V DC - egyszínű LED szalag TERM 0(1)-10V DC - RGB LED szalag 0107D 0107D W LED szalag RGB LED szalag 33

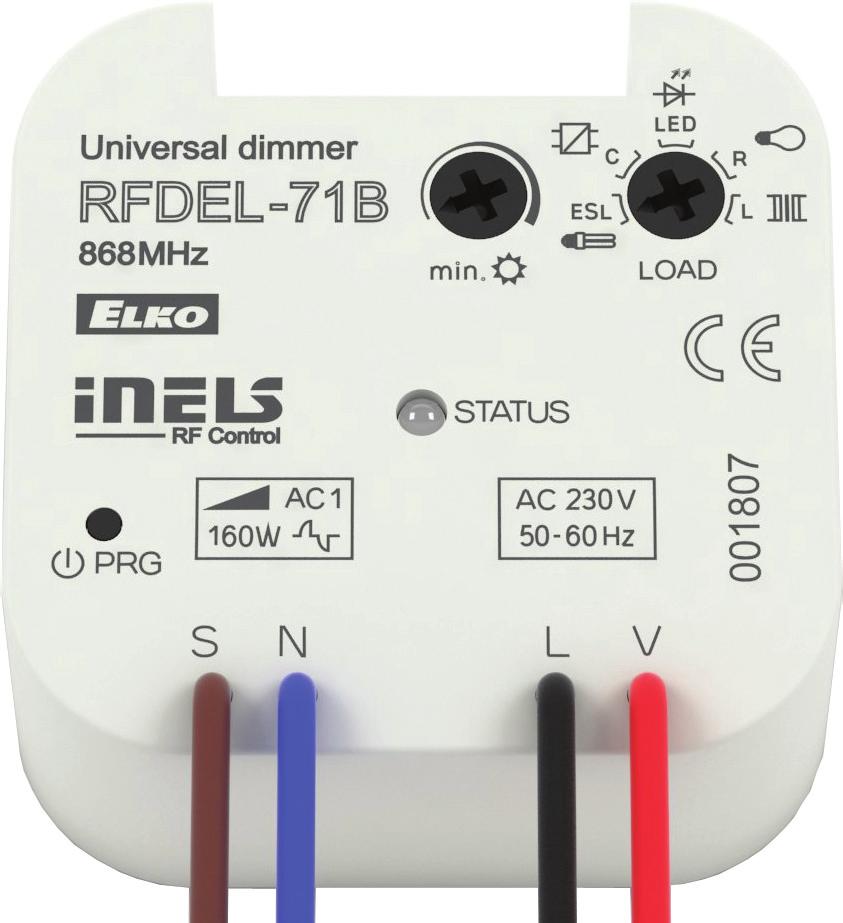

34 RFDEL-71B Univerzális fényerőszabályzó 60mm 1mm Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Bekötés: Dimmelhető terhelések: Kimenet Kontaktusmentes: Terhelhetőség: Vezérlés RF adóparancs: Hatótávolság nyílt terepen: Kézi vezérlés: Glimmlámpa: További információk Tárolási hőmérséklet: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Tömeg: Kapcsolódó szabványok: RFDEL-71B/30V RFDEL-71B/10V 30 V AC / 50 Hz 10 V AC / 60 Hz 1.1 VA 1.1 VA 0.8 W 0.8 W +10/ -15 % 4-vezetékes, NULLÁVAL R, L, C, LED, ESL MOSFET 160 W* 80 W* ma. 160 m PROG nyomógomb (ON/OFF), külső nyomógomb Nem -0 ma C -30 ma. +70 C tetszőleges bekötő vezetékekkel IP 30 normál körülmények között III mm 90 mm mm 40 g EN ED. Az univerzális beépíthető dimmer többféle fényforrás fényerő-szabályzására használható: R - klasszikus lámpák. L - halogénlámpák tekercselt transzformátorral. C - halogén lámpák elektronikus transzformátorral. ESL - szabályozható energiatakarékos fénycsövek. LED - LED fényforrások (30V AC). Kombinálható az inels RF Control rendszer eszközeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a készülékburkolatok alá. 6 világítási funkció - köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a LED és ESL fényforrások vibrálása alacsonyabb szinteknél. Az univerzális dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Beköthető egy meglévő hagyományos nyomógomb az S bemenetre, így kombinálható a vezeték nélküli és a klasszikus (vezetékes) szabályzás. Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő. Kommunikáci kétirányú inels RF Control protokollal. Funkciók További információ az 57. oldalon. Az eszköz részei Nyomógomb Prog Külső nyomógomb Hálózati nulla Potenciométer a minimális fényerő beállításához Kapcsoló a fényforrás kiválasztásához Állapotjelzések Az eszköz kimenete Hálózati fázis Bekötés L N LED, ESL, R tekercselt transzformátor elektronikus transzformátor L N L N V L N S V L N S V L N S * Teljesítménytényező: cos φ=1. A szabályozható LED és ESL lámpák teljesítménytényező tartománya: cos φ = A maimális terhelés közelítő értékét megkapjuk, ha a dimmer teljesítményét megszorozzuk a fényforrás teljesítménytényezőjével. 34

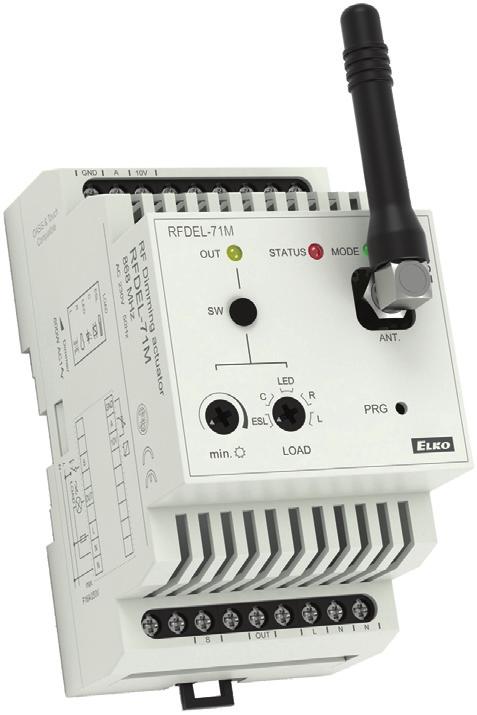

35 RFDEL-71M Univerzális fényerőszabályzó 3M Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Dimmelhető terhelések: Kimenet Kontaktusmentes: Terhelhetőség: Vezérlés RF adóparancs: Hatótávolság nyílt terepen: Antenna kimenet: Kézi vezérlés: Glimmlámpa: Analóg vezérlés: További információk Tárolási hőmérséklet: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Vezeték keresztm.: Tömeg: Kapcsolódó szabványok: RFDEL-71M/30V AN-E KÜLSŐ ANTENNA RFDEL-71M/10V 30 V AC / 50 Hz 10 V AC / 60 Hz.5 VA 1.1 VA 0.8 W 0.6 W +10/ -15 % R,L,C, LED, ESL MOSFET 600 W* 300 W* ma. 160 m SMA csatlakozó** SW nyomógomb (ON/OFF), külső nyomógomb, potenciométer Nem 0 (1) - 10V -0 up to+ 35 C -30 up to +70 C tetszőleges DIN sínre EN IP0 normál körülmények között II. ma. 1.5, ma. 1.5/ érvéggel ma mm 15g EN ed. Az univerzális moduláris dimmer többféle fényforrás fényerő-szabályzására használható: R - klasszikus lámpák. L - halogénlámpák tekercselt transzformátorral. C - halogén lámpák elektronikus transzformátorral. ESL - szabályozható energiatakarékos fénycsövek. LED - LED fényforrások (30V AC). Több módon vezérelhető: a) az inels RF Control rendszer vezérlőivel. b) 0 (1) -10V analóg jellel. c) potenciométerrel. d) nyomógombbal. A készülék három modul széles, kapcsolószekrénybe építhető, a dimmelhető teljesítmény 600 W. 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a LED és ESL fényforrások vibrálása. Az univerzális dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. A csomag tartalmaz egy belső AN-I típusú antennát, melyet fém kapcsolószekrénybe történő telepítés esetén egy külső, AN-E típusú antennára kell cserélni a jobb kommunkáció érdekében. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő. Funkciók További információ az 57. oldalon. Az eszköz részei Külső vezérlés potenciométerrel vagy 0-10V analóg jellel Kimeneti állapotvisszajelzó LED Manuális vezérlés/ programozás Fényerőbeállító Állapotjelző LED Üzemmód jelzése RF antenna Prog gomb Funkcióválasztó kapcsoló * A maimális terhelhetőség és a fényforrások száma függ a szabályozható LED és energiatakarékos lámpák elektronikájának belső konstrukciójától és annak cos φ értékétől. A szabályozható LED és energiatakarékos lámpák teljesítmény tényezője általában a cos φ = tartományban mozog. A közelítő értéket megkapjuk, ha a dimmer maimális terhelhetőségét megszorozzuk a szabályozható fényforrás adatlapján megadott cos φ értékkel. A szabályozható fényforrások listáját megtekintheti honlapunkon: Külső vezérlés nyomógombbal Kimenet ** Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. Bekötés 35

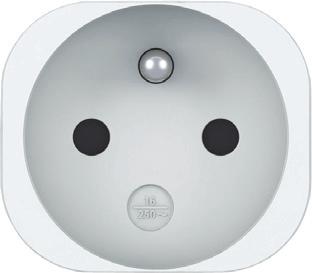

36 RFDSC-71 Fényerőszabályzós dugalj Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Dimmelhető terhelések: Kimenet Kontaktusmentes: Terhelhetőség: Vezérlés RF adóparancs: Hatótávolság nyílt terepen: Kézi vezérlés: További információk Tárolási hőmérséklet: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Tömeg: Kapcsolódó szabványok: RFDSC-71/30V RFDSC-71/10V 30-50V / 50-60Hz 10 V AC / 60Hz 1.1 VA 0.8 W +10/ -15 % R,L,C, LED, ESL MOSFET 300 W* 150 W* ma. 160 m PROG nyomógomb (ON/OFF) -0 ma C -30 ma. +70 C tetszőleges konnektorba dugható IP30 III mm 19 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb(irányelv 1999/ES) * Teljesítménytényező: cos φ=1. A szabályozható LED és ESL lámpák teljesítménytényező tartománya: cos φ = A maimális terhelés közelítő értékét megkapjuk, ha a dimmer teljesítményét megszorozzuk a fényforrás teljesítménytényezőjével. A dimmer dugalj többféle fényforrás fényerő-szabályzására használható, ahol a lámpák dugvillás vezetékkel rendelkeznek: R - klasszikus lámpák. L - halogénlámpák tekercselt transzformátorral. C - halogén lámpák elektronikus transzformátorral. ESL - szabályozható energiatakarékos fénycsövek. LED - LED fényforrások (30V AC). Kombinálható az inels RF Control rendszer vezérlőivel. A dugaszolható kivitelnek köszönhetően gyorsan és egyszerűen telepíthető egy hálózati aljzatba történő dugaszolással. A kimenet terhelhetősége 300W. RFDSC-71: multifunkciós, 6 szabályzási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. A min. fényerő beállító potenciométerrel megszüntethető a LED és ESL fényforrások vibrálása. A dugaszolható dimmert akár 3 csatorna is működtetheti (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja használható a kimenet kézi vezérlésére is. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő. 4 féle dugalj-dugvilla változatban kapható: Funkciók French CZ, SK, PL, FR British GB További információ az 57. oldalon. Az eszköz részei Schuko HU, DE, RU, AT, RO US USA Potenciométer a minimum fényerő beállításához Kapcsoló a fényforrás típusának kiválasztásához Eszközállapot jelzése Tápfeszültség jelzése Prog nyomógomb Dugalj a fényforrás részére 36

37 RFDAC-71B Szabályzó analóg kimenettel 60mm 1mm Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Az analóg kimenetek feszültsége / ma. árama: Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság nyílt terepen: Minimális távolság (adó-vevő): Relé érintkező: Névleges áram: Kapcsolható teljesítmény: Kapcsolható feszültség: Mechanikai élettartam: Elektromos élettartam: Jelzés: Kimenet kiválasztása: További információk Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez., keresztm.): Vezetékek hossza: Tömeg: Kapcsolódó szabványok: RFDAC-71B V AC / Hz 3 VA 1. W +10 /-15 % 0(1)-10 V / 10 ma nyomógomb PROG (ON/OFF) ma. 00 m 0 mm 1 AgSnO, fázist kapcsoló 16A / AC1 4000VA / AC1 50V AC piros LED / zöld LED 0(1)-10V / PROG nyomógomb -15 ma C tetszőleges bekötő vezetékekkel IP30 III mm,.5 mm 90 mm mm 5 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) Az analóg, 0 (1) -10V kimenetű szabályzó felhasználása: a) fénycsövek fényerő-szabályozása (szabályozható előtéttel). b) LED panelek dimmelése (egy erre alkalmas fényerő-szabályzóval akár 50 db LP K / 6K). c) Termoszelep mozgatók működtetése (TELVA). d) egyéb szabályzók működtetése (pl. DIM-6 teljesítmény dimmerek). Kombinálható az inels RF Control rendszer eszközeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a készülékburkolatok alá. Az analóg kimenet terhelhetősége10ma, a relé kontaktusé 16A. 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár mp - 30p között állítható időbeálítással is. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb beállított értékre. Az analóg szabályzó vezérelhető akár 3 csatornával (1 csatorna 1 gomb a vezérlőn). Az eszköz programozó gombja a kimenet kézi működtetésére is használható. Az egység tápfeszültség tartománya V AC. Hatótávolság 00m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő. Fényerőszabályzással kapcsolatban további információk a oldalon találhatók. Funkciók További információ az 57. oldalon. L N Az eszköz részei Állapotjelző Analóg kimenet Bekötés Bekötési példa: fénycső fényerőszabályzás 1-10 V-os előtéttel N L T 1-10V V AC L N Bekötési példa: termofej bekötése vezérléshez V L N T Programozó gomb (Kézi BE/KI vezérlés) Nulla vezető Fázis vezető Kapcsolt kimeneti érintkező (L) termo fej 0-10V 4V V L N T 4V AC L1 L 37

38 RF-RGB-LED-550, RF-White-LED-675 LED égő Tápfeszültség: Maimális teljesítmény: Hatásfok: Kimenet Teljesítmény: Fényteljesítmény: Fényhőmérséklet: Fényerőszabályzás: Élettartam: Vezérlés RF adóval: Hatótávolság nyílt terepen: További adatok Tárolási hőmérséklet: Foglalat: Működési helyzet: Tömeg: RF RF-RGB-LED-550 RF-White-LED V AC 50/60 Hz 9 W 10 W <0.6 6 W 8 W 550Lm 675 Lm RGB 600, % óra ma. 0 m C C E7 tetszőleges mm 150 g RF-RGB-LED-550 Az RF modullal egybeépített színes égő kellemes környezetet nyújt olvasáshoz, filmnézéshez, baráti összejöveteleken, stb.. A beépített vezeték nélküli modul parancsokat fogad az inels RF Control rendszer eszközei felöl ( elkoep.hu/termekek/inels-rf-control/ ), és jeleket küld a megjelenítők felé az eszköz aktuális állapotáról (ON/ OFF, fényerő). Fényárama 550Lm (ma.), teljesítménye 9W és várható élettartama üzemóra. Az RGB égő funkció: - színes fényjelenetek. - beállítható fényerősség 0-100% között. - Cirkusz módban automatikus színkeverés. RF-White-LED-675 Vezeték nélküli RF modullal egybeépített fehér fényű LED villanykörte mindennapi használatra. A beépített vezeték nélküli modul parancsokat fogad az inels RF Control rendszer eszközei felöl ( elkoep.hu/termekek/inels-rf-control/ ), és jeleket küld a megjelenítők felé az eszköz aktuális állapotáról (ON/ OFF, fényerő). Fényárama 675Lm (ma.), teljesítménye 10W és várható élettartama üzemóra. A fehér égő funkciói: - beállítható fényerősség 0-100% között. - beállítható meleg fehér / hideg fehér szín. Kikapcsoláskor a beállított fényerősség szint tárolódik a memóriában, újra bekapcsolva a tárolt fényerősség szintre áll vissza. Telepítése közvetlenül a lámpa E7-es foglalatába történik. Tápfeszültség tartománya: V AC. Hatótávolság 0 méter (nyílt terepen), amennyiben a vezérlő és az egység közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Funkciók leírása Az RGB LED és White égők az inels RF Conrol vezérlőivel kapcsolhatók (RF Key, RFWB, RF Pilot, e-lan-rf-003 és RF Touch). A nyomógombokkal vagy az kijelzőn beállíthatjuk a hangulatunknak megfelelő színt és fényerőt. Méretek 65 mm 115 mm 38

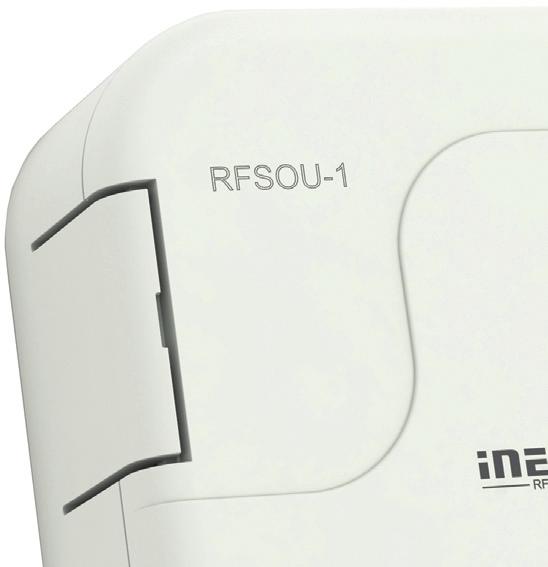

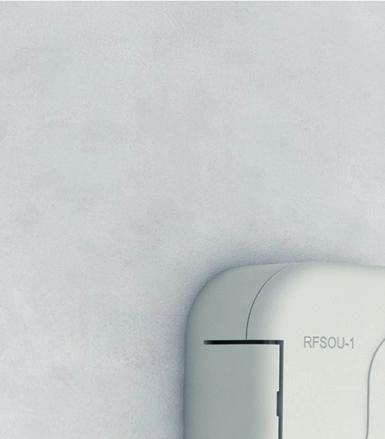

39 RFSOU-1 Vezeték nélküli alkonykapcsoló IP65 Tápellátás Elem élettartama: Fényerősség szintek beállítási tart Funkció (alkonykapcsoló) - 1. tartomány: -. tartomány: - 3. tartomány: Funkció (fénykapcsoló) - 1. tartomány: -. tartomány: - 3. tartomány: Funkciók beállítása: Fényerősség szintek finomállítása: Finombeállítás: Késleltetés (t): Késleltetés beállítása (t): Kimenet RF kommunikációs frekvencia: Hatótávolság nyílt terepen: További információk Tárolási hőmérséklet: Működési helyzet: Szennyezettségi fok: Tömeg: Kapcsolódó szabványok: * Megjegyzés: Az elem üzemi hőmérsékletének betartásával. RFSOU-1 1.5V AAA elem kb. év (alkalmazástól függően) l l l l l l forgó kapcsolóval tartomány potenciométerrel 0 / 1 min. / min. forgó kapcsolóval ma. 160 m C* C érzékelővel lefelé vagy oldalra IP mm 104 g EN , EN 300 0, EN irányelv RTE, NVč. 46/000sb A vezeték nélküli alkony- és fénykapcsoló méri a fény intenzitását és a beállított érték alapján parancsot küld egy kapcsoló aktornak a világítás kapcsolására vagy a redőnyvezérlőnek a felhúzásra / leengedésre. Kombinálható a multifunkciós kapcsoló és redőnyvezérlő egységekkel. A magas, IP65 védettségnek köszönhetően közvetlenül a falra szerelhető, illetve szélsőségesebb környezetben is használható. A beépített fényérzékelő 3 mérési tartományban állítható lu között. A funkciók: a) alkonykapcsoló - automatikusan bekapcsol, ha a környezeti fény intenzitása a beállított érték alá csökken és kikapcsol, ha a beállított fölé nő (alkalmas kerti világítás, reklámfények, közvilágítás, stb. vezérléséhez). b) fénykapcsoló - automatikusan bekapcsol, ha a környezeti fény intenzitása a beállított érték fölötti és kikapcsol, ha a beállított érték alá csökken (alkalmas napellenzők működtetéséhez, ill. irodák, éttermek, szobák világításának kapcsolására, stb.). A perces tartományban beállítható kapcsolási késleltetés megakadályozza a környezeti fényviszonyok hirtelen változásaiból adódó nemkívánatos kapcsolásokat. Az alkony- és fénykapcsoló akár 3 egységet is vezérelhet. Az egység programozó gombjának funkciói: a) funkció beállítása a kapcsoló vagy redőnyvezérlő egységekkel. b) tájékoztatást ad az elem állapotáról. c) tájékoztatást ad az egység és a dimmer közötti jel minőségéről. Elemes tápellátás (1.5V / AAA - a csomag tartalmazza), az elem élettartama átlagos gyakoriságú működés esetén kb. év, de függ a vezérelt egységek számától is. Hatótávolság 160 méter (nyílt terepen), amennyiben a vezérlők és az egység közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Kommunikáció kétirányú inels RF Control protokollal történik. Az eszköz részei AAA 1.5 V elem Csavar furat, Ø 4.3mm MINM NM AX Range PROG Function Csavar furat, Ø 4.3mm Fényerő finombeállítása a tartományon belül Tartomány beállítása (L); funkció kiválasztása: fény/ alkonykapcsoló Funkció választása RF egységgel jelismétlővel, RF Touch Fényérzékelő 39

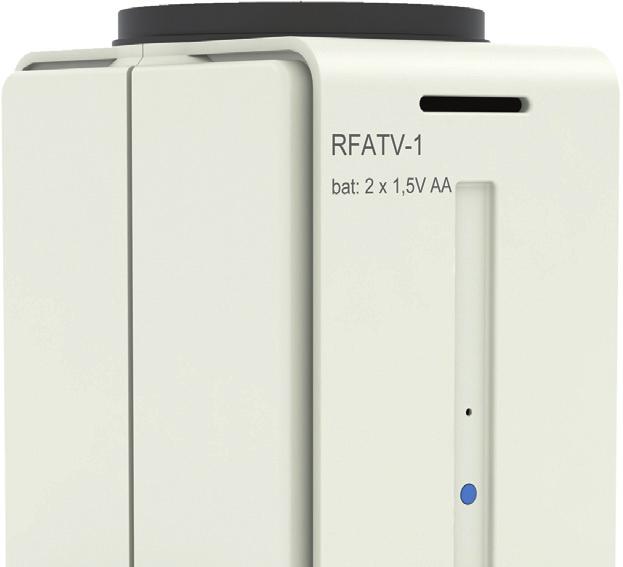

40 RFATV-1 Vezeték nélküli termofej A vezeték nélküli termofej belső hőmérsékletérzékelőjével méri a szoba hőmérsékletét és a rendszer bázisállomásán beállított program szerint nyitja / zárja a radiátor szelepét. Kombinálható a következő három rendszerelem egyikével: elan-rf intelligens RF bo, RFTC-100/G vezeték nélküli vezérlő vagy RF Touch érintőképernyős központ C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. A Nyitott ablak felügyeleti funkcióval hirtelen hőmérséklet-változáskor lezárja a szelepet egy előre beállított időtartamra. A rendszeregység vagy az alkalmazás megfelelő felületén beállítható az érzékelő hiszterézise és az ofszet. Az elemek alacsony töltési szintjét ikon jelzi a rendszeregység kijelzőjén vagy az alkalmazás felületén. Közvetlenül a fűtőtest (radiátor) termo-szelepére szerelhető. A tápellátás elemről történik (1.5V / AA - a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és az intelligens RF bo közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. A csomag tartalma: Danfoss adapterek: RAV, RA, RAVL; 1.5V AA elem; kulcs. RFATV-1 Az eszköz részei Tápfeszültség: Elem élettartama: Vezérlés Átviteli frekvencia: RF adóparancs: Hatótávolság nyílt terepen: További információk Működési helyzet: Termoszelep mérete: Működési hossz: Működési erő: Kapcsolódó szabványok: 1.5 V AA elem 1 év RF Touch, elan-rf, RFTC-100/G ma. 100 m 0 ma. +50 C tetszőleges IP mm M ma. 4 mm ma. 100 N EN Szelep LED kijelzés Kék gomb A csomag tartalma Elem Thermofej Adapterek Kulcs 1.5V AA elem Adapter Szelep típusa Danfoss RAV (a szelepemelőt ki kell szereni a mellékelt tüskével): Danfoss RA: Adapter típusa Kezelési útmutató Danfoss RAVL: 40

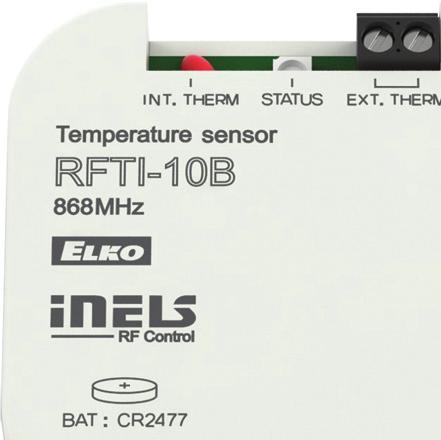

41 RFTI-10B Vezeték nélküli hőérzékelő 60mm 13mm Tápfeszültség: Elem élettartama: Jelátvitel / funkció: Hőmérséklet mérési bemenet: Méréstartomány; pontosság: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Szennyezettségi fok: Tömeg: Kapcsolódó szabványok: Külső érzékelő elhelyezése RFTI-10B 1 3V, CR 477 elem 1 év piros LED 1 beépített NTC termisztor 1 TC/TZ külső hőérzékelő bemenet -0 ma. +50 C ; 0.5 C a tartományban egyirányú címzett üzenet ma. 160 m -10 ma. +50 C tetszőleges ragasztás / csavarozás IP mm 45 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (1999/ES irányelv) A hőmérséklet-érzékelő belső érzékelőjével méri a hőmérsékletet, melyet rendszeres időközönként elküld a központi egységnek. Opcionálisan csatlakoztatható egy külső érzékelő a THERM sorkapocsba. A hőmérséklet-érzékelő kétféleképpen használható: - helyiség (garázs, erkély, pince, kert. stb.) hőmérsékletének megjelenítésére a kijelzővel rendelkező rendszer egységekkel kombinálva vagy egy alkalmazás felületén. - fűtési kör hőmérséklet-érzékelőjeként küldi az értékeket a rendszeregységnek, mely a beállított fűtési programnak megfelelően szabályozza a fűtési kört (elektromos padlófűtés, klíma, kazán, stb.) C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. Hirtelen hőmérséklet-változásra 1 percen belül jelet küld. Elemes tápellátás (3V / 1 CR a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Az elemes tápellátásnak köszönhetően tetszés szerinti helyre elhelyezhető. Hatótávolsága 160m (nyílt terepen), amennyiben az egységek és az intelligens RF bo közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Külső érzékelők: TC ( C) vagy TZ ( C), melyek 0,11 m, 3 m, 6 m, 1 m szerelt vezetékhosszal kaphatóak. Az eszköz részei Állapotjelző Beépített érzékelő Ajánlott külső érzékelők További információk a 54. oldalon. Külső TC / TZ érzékelő csatlakozója falra dobozba panelbe csőbe tartályba 41

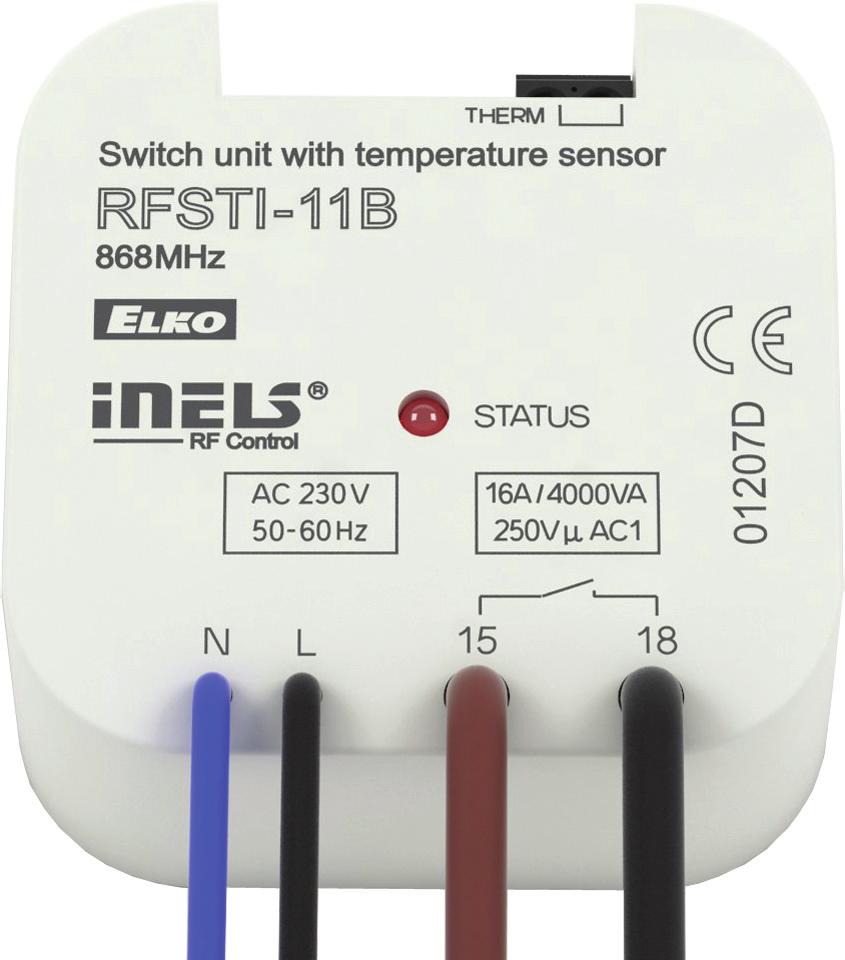

42 RFSTI-11B Kapcsoló egység, hőérzékelővel 60mm 1mm Az egység a csatlakoztatott külső hőmérséklet-érzékelővel méri a hőmérsékletet és beépített reléjével kapcsolja a fűtési kört (elektromos padlófűtés, klíma, kazán, stb). Kombinálható a következő három rendszerelem egyikével: elan-rf intelligens RF bo, vezeték nélküli RFTC-50/G vezérlő vagy RF Touch érintőképernyős központ C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. Hirtelen hőmérséklet változásra hamarabb küldi a jelet. A rendszeregység vagy az alkalmazás megfelelő felületén beállítható a fűtés/hűtés funkció, valamint az érzékelő hiszterézise és az ofszet. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a vezérelt készülék burkolata alá. A kapcsolható terhelés ma. 16A (4000 W). Hatótávolsága 160m (nyílt terepen), amennyiben az egységek és az intelligens RF bo közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Külső érzékelők: TC ( C) vagy TZ ( C), melyek 0,11 m, 3 m, 6 m, 1 m szerelt vezetékhosszal kaphatóak. RFSTI-11B/30V RFSTI-11B/10V RFSTI-11B/4V Az eszköz részei Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Kimenet Érintkezők száma: Névleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min.kapcsolható DC teljesítmény: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Hatótávolság: További információk Műveletek jelzése: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vez./ keresztm.): Tömeg: Kapcsolódó szabványok: 30 V AC / Hz 10 V AC / 60Hz 1-4V AC/DC/50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1 TC/TZ külső hőérzékelő bemenet * -0 to +50 C; 0.5 C a tartományban 1 zárt (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw ma. 160 m -15 to + 50 C piros LED tetszőleges bekötő vezetékekkel IP 30 III. 0.75mm,.5mm, 90 mm mm 46 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) Eszközállapot kijelző Nullavezető Fázisvezető Bekötés RFSTI-11B/30V RFSTI-11B/10V L N RFSTI-11B/4V L N 1-4 V AC/DC Külső TC/TZ hőérzékelő csatlakozója Kimeneti relé kontaktusok * A hőmérsékletérzékelő bemenet potenciálja kapcsolatban van a hálózati tápfeszültséggel. Ajánlott külső érzékelők További információk a 54. oldalon. T T T T Külső hőérzékelő Külső hőérzékelő 4

43 RFSTI-11/G Kapcsoló egység, hőérzékelővel 30mm Ø65mm Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Kimenet Érintkezők száma: Névleges áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min.kapcsolható DC teljesítmény: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés RF adóparancs: Kézi vezérlés: Hatótávolság: További információk Műveletek jelzése: Működési helyzet: Rögzítés: Túlfeszültség kategória: Szennyezettségi fok: Vezeték hossza (mm ): Tömeg: Kapcsolódó szabványok: RFSTI-11/G V AC / Hz 7 VA / cos φ = W +10 %; -15 % 1 TC/TZ külső hőérzékelő bemenet (lásd a tartozékoknál) 1 beépített NTC termisztor -0 ma C ; 0.5 C a tartományban 1 záró (AgSnO ) 8A / AC1 000VA / AC1; 40W / DC1 30 A / <3 s 50 V AC1 / 4 V DC 500 mw nyomógomb ma. 160 m -15 ma C kék, piros LED függőlegesen szerelvénydobozba IP 0 III. ma. 1.5, ma. 1.5 / érvéggel ma mm 68 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (irányelv 1999/ES) Az egység a belső és/vagy a csatlakoztatott külső hőmérséklet-érzékelővel méri a hőmérsékletet és kapcsolja/ vezérli a fűtési köröket (elektromos padlófűtés, klíma, kazán, stb.). Funkciók: - Belső - a beépített hőmérséklet-érzékelő méri a hőmérsékletet és elküldi a rendszeregység felé. - Külső - a csatlakoztatott külső hőmérséklet-érzékelő méri a hőmérsékletet és elküldi a rendszeregység felé. - Kombinált - a beépített hőmérséklet-érzékelő méri a szoba hőmérsékletét, a külső érzékelővel pedig felügyeli a padlóhőmérsékletet. Kombinálható a következő három rendszerelemmel: elan-rf intelligens RF bo vagy RF Touch érintőképernyős központ. A fűtési kör hőmérsékletének kézi módosítását közvetlenül a készülék gombjaival lehet elvégezni. A felső gombot megnyomva automatikusan Party módra (előre beállított Party mód hőmérsékletre), az alsó gombot megnyomva energiatakarékos üzemmódra vált a fűtési kör (a beállítás a fűtési program következő váltásáig marad érvényben). A kapcsoló be- és kikapcsolt állapotát LED jelzi az eszköz fedőlapjának átlátszó részén C tartományban méri a hőmérsékletet és 5 perces időközönként elküldi a rendszeregység felé. Hirtelen hőmérséklet-változásra 1 percen belül jelet küld. A rendszeregység vagy az alkalmazás megfelelő felületén beállítható a fűtés/hűtés funkció, valamint az érzékelő hiszterézise és az ofszet. A LOGUS 90 kivitelben készült eszköz szerelvénydobozba telepíthető. A kapcsolható terhelés ma. 8A (000 W). Az eszköz tápfeszültsége V AC. Hatótávolsága 160m (nyílt terepen), amennyiben az egységek és az intelligens RF bo közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz a LOGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). Külső érzékelők: TC ( C) vagy TZ ( C), melyek 0,11 m, 3 m, 6 m, 1 m szerelt vezetékhosszal kaphatóak. Az eszköz részei Vezérlő gombok Bekötés L N Hőmérséklet érzékelő Művelet jelző kék LED (KI) Művelet jelző piros LED (BE) Ajánlott külső érzékelők További információk a 54. oldalon. V T T Külső hőérzékelő 43

44 RFTC-10/G Vezeték nélküli hőérzékelő kijelzővel Tápfeszültség: Elem élettartama: Hőmérséklet korrekció: Hőm. korrekció tartománya: Kijelző: Háttérvilágítás: Jelátvitel / funkció jelzése Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: Minimális távolság (adó-vevő): További információk Vezérelhető RFSA-6 akt. száma: Program: Működési helyzet: Rögzítés: Szennyezettségi fok: keret - műanyag: Keret - fém, üveg, fa, gránit: Tömeg: Kapcsolódó szabványok: RFTC-10/G 1.5V AAA elem 1 év nyomógomb / ^ ± 5 C LCD, karakter / lásd a kijelző leírásnál IGEN / aktív - kék szimbólumok 1 beépített érzékelő 0 ma C ; 0.3 C a tartományban kétirányú címzett üzenet ma. 100 m 0 mm 1 0 ma C falon ragasztás / csavarozás IP mm mm 66 g (elemek nélkül) EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (1999/ES irányelv) Lapos kivitel - mélysége mindössze 0 mm! A LOGUS 90 kivitelű egyszerű vezérlő belső érzékelőjével méri a helyiség hőmérsékletét, elküldi a fűtésszabályzást végző egység felé, mely ennek alapján kapcsolja a fűtést. A hőmérséklet-érzékelő kétféleképpen kombinálható: - RFSA-6, RFUS-61 vagy RFSC-61 multifunkciós kapcsolóegységgel kiegészítő hőforrást (olajradiátor, sugárzó panel) kapcsoltat. - A központi egységben hozzárendelt fűtési kör hőmérséklet-érzékelőjeként és hőmérséklet korrekciós (+/- 10 C) eszközeként (a beállítás a fűtési program következő váltásáig marad érvényben). Kézi beavatkozás a készülék nyomógombjaival lehetséges. Hőmérséklet-mérési tartománya 0-55 C. A háttér-világítású LCD kijelző megjeleníti az aktuális és a beállított hőmérsékletet, a fűtési kör állapotát (ON/ OFF), az elemek állapotát, stb.. Elemes tápellátás (1.5V / AAA - a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Az eszköz lapos hátlapja lehetővé teszi a hőmérsékletmérés szempontjából legalkalmasabb helyre történő elhelyezést. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és az intelligens RF bo közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz a LOGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). A kijelző részei Programozó gomb Átvitel jelzése Mért hőmérséklet jelzése Beállított hőmérséklet jelzése Fűtőkör állapota Hőmérséklet / idő RFTC-10/G Kijelző Vezérlő gombok Elem állapota Lezárt üzemmód Hőmérséklet mértékegysége C/ F Kompatibilitás Típus: RFTC-10/G RFTC-50/G RFTC-100/G Táp: elem elem AC 30V Heti program: RF Touch elan RFSA-6 RFSTI-11B RFATV

45 RFTC-50/G Vezeték nélküli programozható termosztát Tápfeszültség: Elem élettartama: Hőmérséklet korrekció: Hőm. korrekció tartománya: Kijelző: Háttérvilágítás: Jelátvitel / funkció jelzése: Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: Minimális távolság (adó-vevő): További információk Vezérelhető RFSA-6 akt. száma: Program: Működési helyzet: Rögzítés: Szennyezettségi fok: Keret - műanyag: Keret - fém, üveg, fa, gránit: Tömeg: Kapcsolódó szabványok: : RFTC-50/G 1.5V AAA elem akár 1 év használattól függően nyomógomb / ^ ± 5 C LCD, karakter / lásd a kijelző leírásnál IGEN / aktív - kék szimbólumok 1 beépített érzékelő 0 ma C ; 0.3 C a tartományban kétirányú címzett üzenet ma. 100 m 0 mm 4 heti 0 ma C falon ragasztás / csavarozás IP mm mm 66 g (elemek nélkül) EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (1999/ES irányelv) Lapos kivitel - mélysége mindössze 0 mm! A LOGUS 90 kivitelű vezeték nélküli programozható termosztát belső érzékelőjével méri a helyiség hőmérsékletét, elküldi a szabályzást végző egység felé, mely ez alapján kapcsolja a fűtést vagy hűtést. Lehetőség van napi/heti időütemezés szerinti szabályzás programozására. A hőmérséklet-érzékelő kétféleképpen kombinálható: - RFSA-6, RFUS-61 vagy RFSC-61 multifunkciós kapcsolóegységgel kiegészítő hőforrást (olajradiátor, sugárzó panel) kapcsoltat. - Padlófűtés szabályozása, ahol a belső érzékelő méri a helyiség hőmérsékletét, melynek értéke alapján a központ vezérli az RFSTI-11B egységet, mely saját külső hőmérséklet-érzékelőjével figyeli a padlóhőmérsékletet. Kézi beavatkozás a készülék nyomógombjaival lehetséges. Hőmérséklet-mérési tartománya 0-55 C. A háttér-világítású LCD kijelző megjeleníti az aktuális és a beállított hőmérsékletet, a fűtési kör állapotát (ON/ OFF), az elemek állapotát, pontos idő, a hét napja, stb.. Elemes tápellátás (1.5V / AAA - a csomag tartalmazza); az elem élettartama kb. 1 év a használat gyakoriságától függően. Az eszköz lapos hátlapja lehetővé teszi a hőmérsékletmérés szempontjából legalkalmasabb helyre történő elhelyezést. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és a termosztát közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz a LOGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). A kijelző részei Programozó gomb A hét aktuális napjának kijelzése Idő megjelenítése Kézi üzemmód jele Hőmérséklet RFTC-50/G : : Kijelző Vezérlő gombok Fűtés bekapcsolt kimenet Kapcsolat állapota az aktorral Hőmérséklet mértékegysége C 45

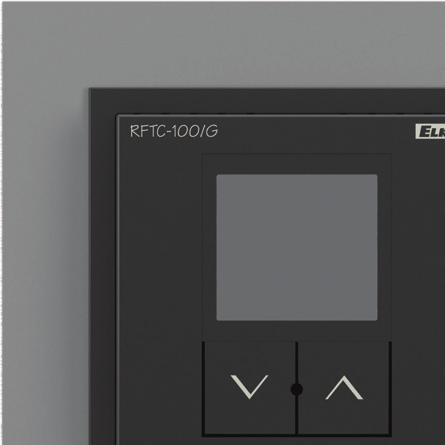

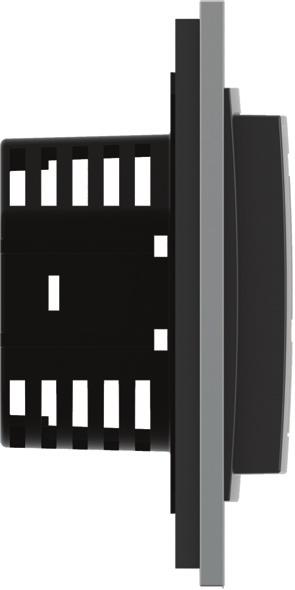

46 RFTC-100/G Vezeték nélküli programozható termosztát : ÚJ A LOGUS 90 kivitelű vezeték nélküli programozható termosztát belső érzékelőjével méri a helyiség hőmérsékletét, elküldi a szabályzást végző egység felé, mely ez alapján kapcsolja a fűtést vagy hűtést. Lehetőség van napi/heti időütemezés szerinti szabályzás programozására. A hőmérséklet-érzékelő kétféleképpen kombinálható: - RFSA-6, RFUS-61 vagy RFSC-61 multifunkciós kapcsolóegységgel kiegészítő hőforrást (olajradiátor, sugárzó panel) kapcsoltat. - Padlófűtés szabályozása, ahol a belső érzékelő méri a helyiség hőmérsékletét, melynek értéke alapján a központ vezérli az RFSTI-11B egységet, mely saját külső hőmérséklet-érzékelőjével figyeli a padlóhőmérsékletet. Kézi beavatkozás a készülék nyomógombjaival lehetséges. Hőmérséklet-mérési tartománya 0-55 C. A háttér-világítású LCD kijelző megjeleníti az aktuális és a beállított hőmérsékletet, a fűtési kör állapotát (ON / OFF), az elemek állapotát, pontos idő, a hét napja, stb.. Az eszköz tápfeszültsége V AC. Hatótávolsága 100m (nyílt terepen), amennyiben az egységek és a termosztát közötti kommunikáció nem megfelelő, használható az RFRP-0 jelismétlő. Az eszköz a LOGUS 90 szerelvénycsalád kereteivel kombinálható (műanyag, üveg, fa, fém, gránit). RFTC-100/G A kijelző részei Tápfeszültség: Látszólagos teljesítmény: Hatásos teljesítmény: Tápfeszültség tűrése: Hőmérséklet korrekció: Hőm. korrekció tartománya: Kijelző: Háttérvilágítás: Jelátvitel / funkció jelzése Hőmérséklet mérési bemenet: Méréstartomány, pontosság: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: Minimális távolság (adó-vevő): További információk Vezérelhető RFSA-6 akt. száma: Program: Működési helyzet: Rögzítés: Szennyezettségi fok: Vezeték keresztmetszete (mm ) : Keret - műanyag: Keret - fém, üveg, fa, gránit: Tömeg:* Kapcsolódó szabványok: V AC / Hz 3 VA / cos φ = W +10 %; -15 % nyomógomb / ^ ± 5 C LCD, karakter / lásd a kijelző leírásnál IGEN / aktív - kék szimbólumok 1 beépített érzékelő 0 ma C ; 0.3 C a tartományban kétirányú címzett üzenet ma. 100 m 0 mm 4 heti 0 ma C függőlegesen Szerelvénydobozba IP0 ma. 1.5, ma. 1.5 / érvéggel ma mm mm 17 g EN 60669, EN 300 0, EN irányelv RTTE, NVč.46/000Sb (1999/ES irányelv) Programozó gomb A hét aktuális napjának kijelzése Idő megjelenítése Kézi üzemmód jele Hőmérséklet Bekötés L N RFTC-100/G : : Kijelző Vezérlő gombok Fűtés bekapcsolt kimenet Kapcsolat állapota az aktorral Hőmérséklet mértékegysége C * Az alapkiszerelés része a fehér műanyag keret. Soroló keretbe nem telepíthető. 46

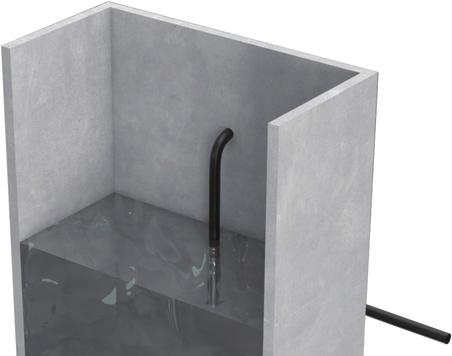

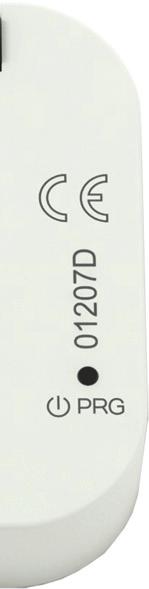

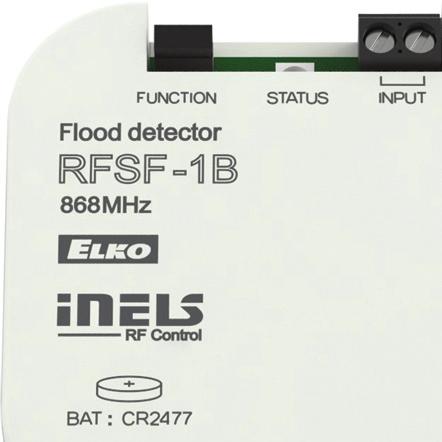

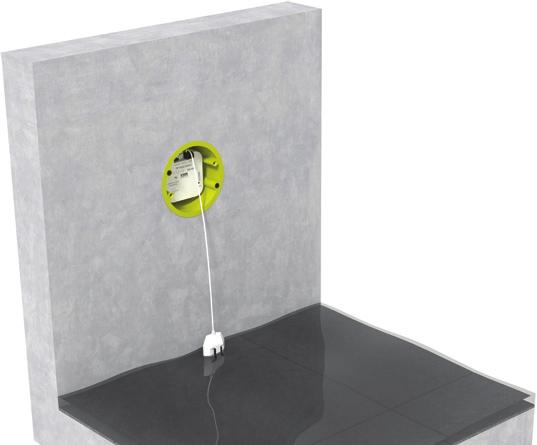

47 RFSF-1B Vezeték nélküli folyadékérzékelő 60mm 13mm RFSF-1B Felügyeli a vizes helyiségeket, területeket (pl. fürdőszobák, pincék, aknák, tartályok), és jelzést küld vízkiömlés, vizesedés, árvíz észlelésekor. Víz érzékelésekor azonnal jelzést küld pl. egy kapcsoló aktornak, ami bekapcsolja a szivattyút, elzárja a szelepet (lásd szelepmozgatók) vagy üzenetet küld a GSM kommunikátor segítségével (lásd RFGSM-0M). Csatlakoztatható az FP-1 típusú külső szonda ma. 30m hosszú vezetékezéssel (nem tartozék). Az érzékelő programozó gombjának funkciói: a) a kapcsoló egység beállítása. b) tájékoztatás az elem állapotáról. c) tájékoztatás a kapcsoló egység és az érzékelő közötti jelátvitel minőségéről. A tápellátást elem biztosítja (1.5V / CR477 - tartalmazza a csomag), az elem élettartama körülbelül 1 év, átlagos használat esetén. Az elemes tápellátásnak köszönhetően az érzékelő bárhol elhelyezhető - az üzemeltetési paraméterek betartásával. Hatótávolság 160m (nyílt terepen); ha a jel nem megfelelő az egység és a vezérlő között, akkor használható az RFRP-0 típusú jelismétlő. A kommunikáció kétirányú inels RF Control protokollal történik. Az eszköz részei Tápfeszültség: Elem élettartama: Jelátvitel / funkció: Reset elárasztás után: Programozás: Mérőszonda bemenet: Mérőfeszültség a bemeneten: A mérőbemenet ellenállása vízár esetén: A mérőbemenet ellenállása vizesedés esetén: Szonda kábelhossza: Frekvencia: Jelátvitel módja: Hatótávolság nyílt terepen: További információk Működési helyzet: Rögzítés: Szennyezettségi fok: Tömeg: Kapcsolódó szabványok: 1 3V CR 477 elem 1 év piros LED JUMPER - Manuális / Automatikus nyomógomb PROG / elem behelyezés sorkapocs 0.5-1mm 3 V 0 kω 40kΩ ma. 30m kétirányú címzett üzenetek ma. 160 m -10 ma. +50 C tetszőleges ragasztás/csavarozás IP mm 45 g EN , EN 300 0, EN irányelv RTTE, NVč. 46/000Sb (1999/ES irányelv) Jumper a riasztás utáni üzemmód kiválasztásához Állapotjelző Az érzékelő és a szonda elhelyezése kötődobozba falra Külső érzékelő csatlakozója Nyomógomb PROG Folyadék érzékelő szonda FP-1 További információk a 54. oldalon. szabadon 47

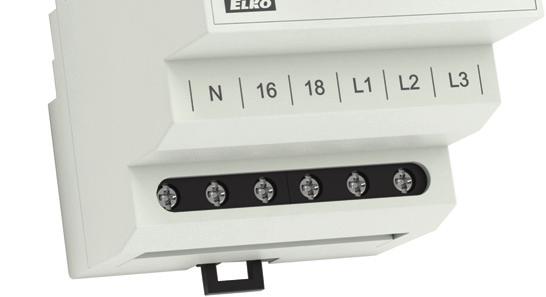

48 RFPM-M Energia átjáró ÚJ Az energia átjáró egy központi eszköz az energiafogyasztás (villany, víz, gáz) kiértékeléséhez. Interfészként működik az RFTM-1 impulzus átalakító és az okostelefon között. A LAN hálózathoz Ethernet kábelen vagy vezeték nélküli Wi-Fi kapcsolattal csatlakozik. A felügyelt adatokat belső memóriában tárolja. Az ihc alkalmazás és a felhő kapcsolat segítségével lehetőség van az adatok és a felügyeleti naplók online hozzáférésére. A villamosenergia-fogyasztás akár 4 tarifa szerint is leolvasható kwh vagy pénzügyi költségek formájában. Lehetőség van reakció beállítására konkrét fogyasztásnál, - kimenet be- vagy kikapcsolása (RFSA-6 és CU3). A készülékhez ma. három CT50 áramváltó csatlakoztatható a villamos energia méréshez. A CIB csatlakozók közvetlen kapcsolatot biztosítanak az inels BUS rendszerrel. 3-modul széles, DIN sínre, kapcsolószekrénybe telepíthető. A csomag tartalmaz egy AN-I belső antennát, melyet fém szekrénybe telepítéskor külső, AN-E típusú antennára kell cserélni. A készülék tápfeszültségét a figyelt fázisok biztosítják. Hatótávolság 100 m-ig (38 ) (nyílt terepen), ha a jel a vezérlő és a feldolgozó egység között gyenge, használható az RFRP-0 jelismétlő. Bekötés Csatlakozás az inels BUS rendszerhez CIB - CIB+ Áramváltó transzformátorok HDO (potenciálmentes kontaktus) router PULS1 (bemenet) Szimbólum PULS0 (bemenet) L1 L1 L L3 N Az eszköz részei Sorkapcsok az árammérő szondák bekötéséhez CIB csatlakozók Ethernet csatlakozó Wi-Fi kommunikáció jelzése - piros LED Wi-Fi antenna Zárt relé jelzése - piros LED PRG gomb Tápfeszültség / CIB állapot jelzése - zöld LED Impulzus és tarifa bemenetek RF kommunikáció jelzése - piros LED RF antenna Tarifa visszajelző Mérés visszajelzése fázisonként Tarifa jelzések - RGB LEDTARIF 1: TARIF : TARIF 3: TARIF 4: L1. L. L3 fázis állapotjelzők - R/G LED hiba (áramszünet): aktív fázis: piros zöld kék sárga piros zöld 48 Relé kimenet Tápellátó és feszültségmérő hálózati csatlakozók

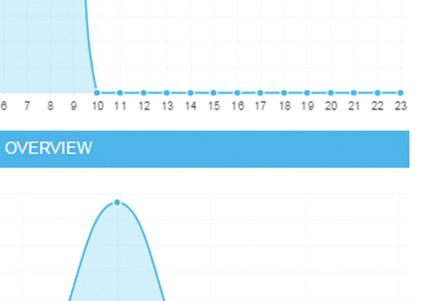

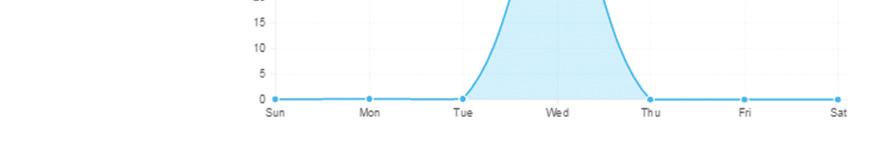

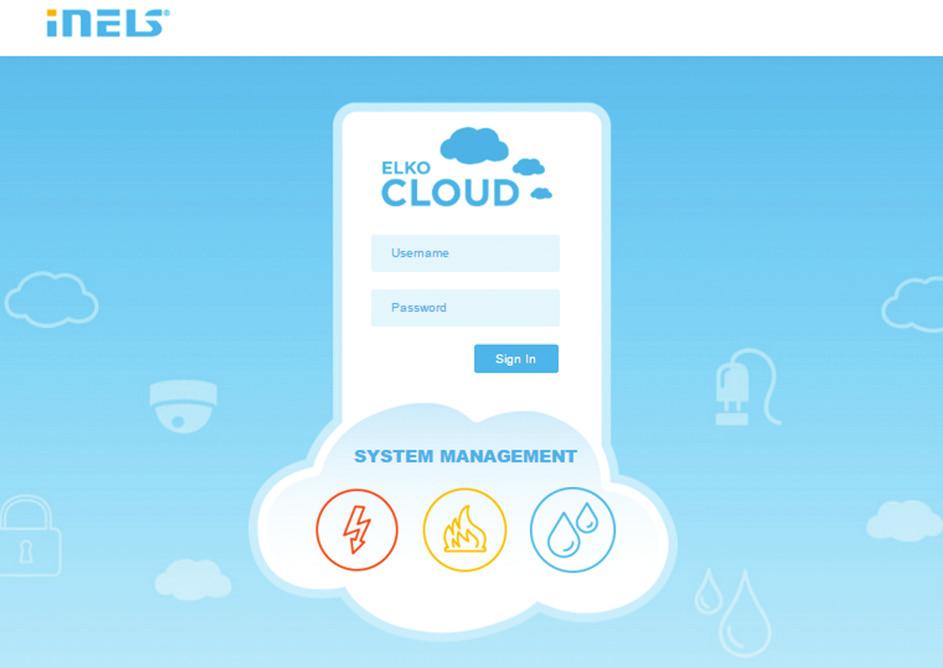

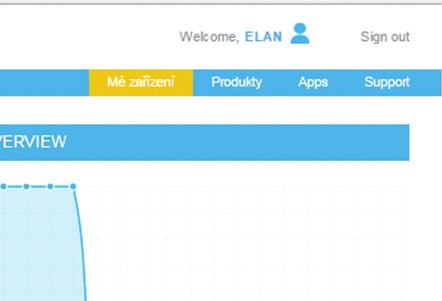

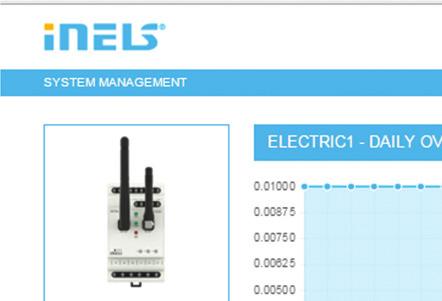

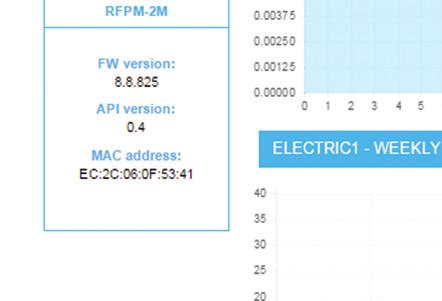

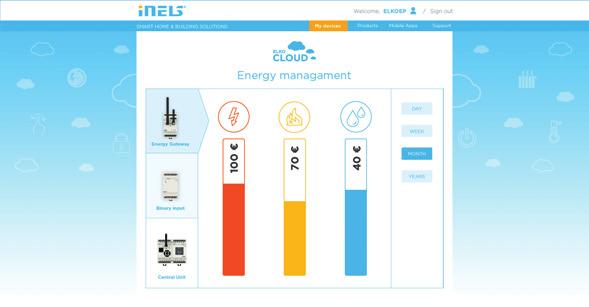

49 RFPM-M Energia átjáró RFPM-M ELKO Cloud (ELKO Felhő) Tápfeszültség: Tápfeszültség tűrése: Zárt relé felvett teljesítménye: Mérési intervallum Hálózat: Frekvencia: Mérési pontosság: Árammérő tekercs: Huzal átmérője: RELÉ kimenet Érintkezők száma: Ma. áram: Kapcsolható teljesítmény: Mechanikai élettartam: Elektromos élettartam: Relay reakció: RF Control interfész Kommunikációs protokoll: Sugárzási frekvencia Jelátvitel módja: Antenna kimenet: RF antenna: Hatótávolság nyílt terepen: Vezérlés Beállítások: Ethernet: Wi-Fi: CIB: Wi-Fi interfész WiFi mód: Szabványok: WiFi biztonság: Wi-Fi frekvenciatartomány: Wi-Fi antenna: Hatótávolság: Ethernet interfész Kapcsolat: Átviteli sebesség: Csatlakozó: Beállított IP-cím: CIB interfész Kompatibilitás: Fogyasztás: Mérés Impulzus bemenetek: Tarifa bemenetek: Bemenetek kapcsolási opciói: Szigetelés a táp és vezérlő áramkörök között: Árammérő szondák: Vezeték nélküli fogyasztás érzékelő: Egyéb adatok Tárolási hőmérséklet: Működési pozíció: Beépítés: Túlfeszültség kategória: Szennyezettségi fok: Vezeték keresztmetszet (mm ): Tömeg: 30 V AC / 50-60Hz +15/-0% 5 VA 1f-3f Hz /±10% 1.0 osztály ma. 50 A ma. 16 mm 1NO/NC, L1 kapcsolása 16 A / AC VA (AC1) programozható beállítások, lásd a használati utasításban RF Touch kompatibilis Kétirányú címzett üzenet SMA - ANYA** 1 db (tartozék) akár 100 m Ethernet, Wi-Fi, CIB inels3 - idm3 / WEB (felhő) WEB / mobil alkalmazás CU3 - idm3 AP / Client IEEE b/g/n /.4 GHz WEP, WPA-PSK, WPA-PSK RP - SMA - ANYA** 1 db (tartozék) akár 0 m LAN (statikus IP / DHCP Client) 10 / 100 Mbit / s RJ inels3 <10mA PULS1, PULS - ma. 1 khz TARF1, TARF - bináris kombináció kapcsolt kontaktus / nyitott kollektor megerősített szigetelés 3 SCT-T16 szigetelés 3kV / 50/60Hz RFTM C C függőleges DIN sínre EN60715 IP0 az előlap felöl / IP40 fedőlappal II. ma. 1.5, ma 1.5/ érvéggel ma mm 15 g Bejelentkezés: felhasználónév jelszó Energia átjáró kiválasztása FW Áramváltó transzformátor A csomag tartalmazza a CT50 áramváltót. Lásd az 55. oldalon. 51 m Kč 15.5 m Kč 350 kwh Kč 13 kwh Kč 38 kwh 456 Kč 65 kwh Kč aktuális víz aktuális villamosenergia - akár 4 tarifa aktuális gáz napi áttekintés diagram heti áttekintés diagram * Az impulzus és tarifa bemenetek közös csatlakozója COM (-). ** Az antenna csatlakozó ma. meghúzási nyomatéka 0.56 Nm. 49

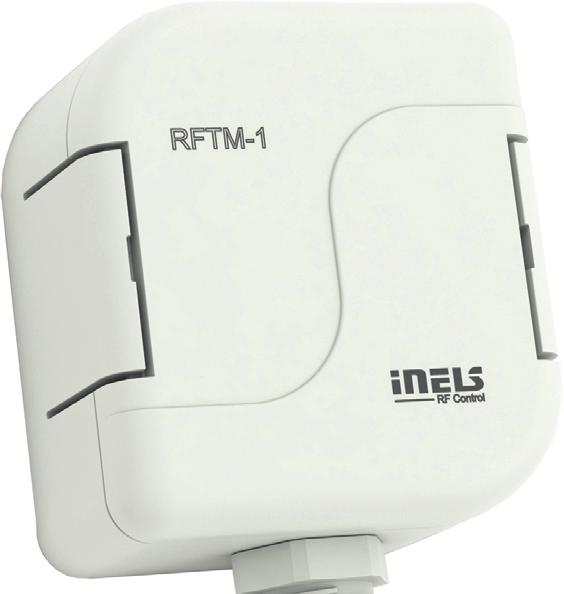

50 IP RFTM-1 Vezeték nélküli impulzus konverter ÚJ A vezeték nélküli impulzus átalakító külső érzékelő segítségével figyeli az otthoni fogyasztásmérő (villany, víz, gáz) jelzéseit és elküldi az RFPM- vezeték nélküli készüléknek. Az RFPM-M energia átjáró egyfajta kapocsként működik a mérő és egy okostelefon között. A mért értékek megjelennek az IHC-MARF / MIRF alkalmazásban, ahol napi, heti vagy havi áttekintésre van lehetőség grafikus formában. Az érzékelők a meglévő, SO impulzus kimenet nélküli mérőkészülékekhez használhatók. Az RFTM-1 továbbítja a mérő által jelzett fogyasztást, melyet a következő érzékelők figyelnek - LS (LED érzékelő), MS (Mágneses érzékelő), IRS (IR érzékelő), vagy impulzus kimenet. Minden fogyasztásmérőhöz telepíteni kell egy RFTM-1 impulzus átalakítót. A magas IP 65 védettség lehetővé teszi aknákba, kapcsolótáblákba és egyéb magas védettséget igénylő környezetben történő telepítését. A tápellátás elemről történik (1.5V / AAA - a csomagban), az átlagos elem élettartama kb. év (a továbbított információ (impulzus) mennyiségétől függően). hatótávolság 160 m (54.9 ) (nyílt terepen), ha a jel a vezérlő és a feldolgozó egység között gyenge, használható az RFRP-0 jelismétlő. RFTM-1 Az eszköz részei Tápellátás: Elem élettartama: Visszajelzők: SENSOR STATUS RF STATUS Funkció beállítása (érzékelő): Érzékelő bekötése: Támogatott érzékelők*: Kimenet RF kommunikációs csomag küldése: Protokoll: Hatótávolság nyílt terepen: További adatok Tárolási hőmérséklet: Működési pozíció: Szennyezettségi fok: Tömeg: * a csomag nem tartalmazza ** Megjegyzés: ügyeljen az elemek üzemi hőmérsékletére! 1,5V, AAA elem Kb. év, a küldött adatok mennyiségétől függően piros LED - villog, ha a szenzor impulzust érzékel zöld LED - villog az RF jel küldésekor forgókapcsoló sorkapocs, 0.5-1mm LS (LED érzékelő) MS (Mágneses érzékelő) IRS (IR érzékelő) inels RF Control ma. 160 m C** C tetszőleges IP mm 104 g Elemek AAA 1.5 V Csavarhely falra szereléshez: Ø 4.3mm Function 7 PROG 8 9 Csavarhely falra szereléshez: Ø 4.3mm Mérő választó PROG gomb +3V3 DATA1 DATA GND Tömszelence M161.5 ma. 10 mm kábelekhez. 50

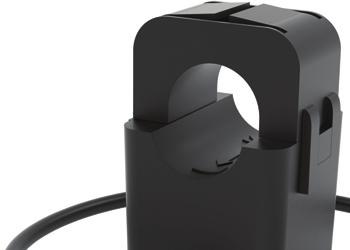

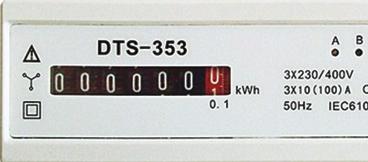

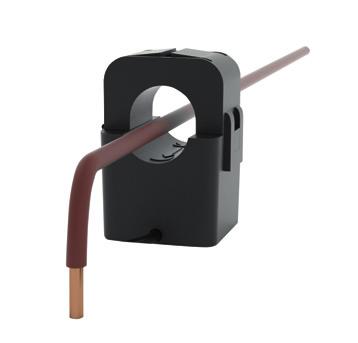

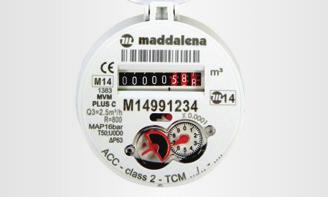

51 RFTM-1 Vezeték nélküli impulzus konverter Érzékelési módszerek a méréshez Villany Gáz Víz CT (áramváltó transzformátor) A nyitható befogókkal a mérendő áramkör meglévő vezetékére helyezhetők, - a leggyakoribb villamos fogyasztásméréseknél használható. RFPM-M energia átjáró LS (LED érzékelő) A LED-es érzékelő figyeli a mérőn lévő fogyasztást jelző LED villogásait. RF Villogó LED RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró MS (mágneses érzékelő) RF A mágneses érzékelő figyeli a mérőn lévő szám mozgását, melyre egy állandó mágnes van felszerelve. Gázmérőbe épített mágnes RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró RF IRS (Infravörös érzékelő) Az IR érzékelő fényvisszaverődéssel érzékeli a mérőn lévő számnak vagy a vízmérők forgó mutatójának mozgását. Vízmérő forgó jelzője RFTM-1 Vezeték nélküli impulzus konverter RF RFPM-M energia átjáró Érzékelő helye a gázmérőn RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró RF IMP ( S0 kimenet) Az impulzus kimenettel rendelkező mérők SO kimenetei vezetékkel kapcsolódnak az RFTM-1 GND és DATA1 csatlakozóihoz. Impuzus kimenet RFTM-1 Vezeték nélküli impulzus konverter RFPM-M energia átjáró 51

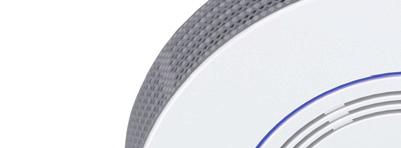

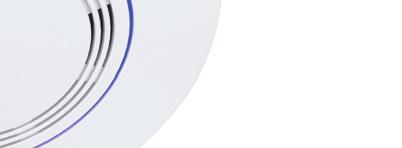

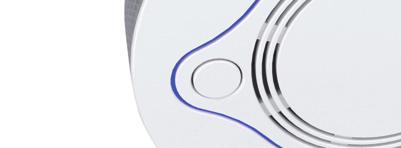

52 Detektorok RFSD-100 SD-100 Tápellátás: Alacsony elemszint jelzése: Adófrekvencia: Érzékelési terület: Optikai jelzés: Szerelési magasság: Tárolási hőmérséklet: Szín: RFSD-100 SD V AAA elem 9-4 V DC Igen ma. 40m piros LED ma. 7m C IP0 fehér Ø mm ÚJ Füstérzékelő A füstérzékelő lakó- és egyéb épületekben kigyulladó tűzek időben történő felderítésére szolgál. A detektor egy nagy érzékenységű optikai kamra letapogatásával érzékeli a füstöt. Felhasználás: - Önálló tűzérzékelőként a belső szirénával - Kapcsoló egységgel kombinálva külső jelzések működtetése (fény, készülék, sziréna) - az intelligens RF Bo segítségével az érzékelő aktiválódása megjelenithető az okostelefon kijelzőjén értesítés formájában; a riasztások naplóban tárolódnak, mely látható az ihc alkalmazásban. Az autotest funkció a detektor hibája esetén értesítést küld, így elkerülve a felügyelet hiányából eredő károkat. szabotázs elleni funkció: a készülék riaszt, ha illetéktelen beavatkozás történik a detektorokba (szétszerelés, táp kiesés,...) Tápegység: RFSD-100: 1,5 V AAA elem, az elem élettartama kb. 1 év... a LED kijelző kikapcsolásával akár 3 évre is kiterjeszthető. SD-100: 9-4 V DC. Alacsony elem jelzése dupla LED villogással vagy az IHC alkalmazásban. RFMD-100 MD-100 Tápellátás: TAMPER, ALARM kimenetek terhelhetősége: Alacsony elemszint jelzése: Adófrekvencia: Érzékelési szög: Érzékelési távolság: Ajánlott működési magasság: Üzemi hőmérséklet: Bekötő vezeték keresztmetszete: Szín: RFMD-100 MD V AA elem 9-4 V DC 100 ma / ma. 60V Igen 105 ma.1 m ma.. m C mm (4-18 AWG) IP0 fehér mm ÚJ Mozgásérzékelő A PIR mozgásérzékelő beltérben használható, mozgó személyek érzékelésére alkalmas eszköz. Felhasználás: - kapcsoló egységgel kombinálva automatikusan vezérelheti a világítást vagy indíthatja a riasztást. - az intelligens RF Bo segítségével az érzékelő aktiválódása megjelenithető az okostelefon kijelzőjén értesítés formájában; a riasztások naplóban tárolódnak, mely látható az ihc alkalmazásban. A PIR detektor érzékenységének beállításával elkerülhetők a téves riasztások. A beépített fényérzékelővel rendelkezik, beállítható reakcióidővel. Opcionális aktív / deaktív állapot LED-es jelzése az érzékelő fedelén. szabotázs elleni funkció: a készülék riaszt, ha illetéktelen beavatkozás történik a detektorokba (szétszerelés, táp kiesés,...) Tápegység: RFMD-100: 1,5 V AA elem, az elem élettartama kb. 1 év... a LED kijelző kikapcsolásával akár 3 évre is kiterjeszthető. MD-100: 9-4 V DC. Alacsony elem jelzése dupla LED villogással vagy az IHC alkalmazásban. Érzékelési mezők 6 m 3 m 9 m 1 m

53 Detektorok / Kiegészítők RFWD-100 WD-100 Tápfeszültség: Elem lemerülés jelzése: Adófrekvencia: Üzemi hőmérséklet: Beköthető vezeték keresztmetszete: Szín: RFWD-100 WD V CR03 elem 9-4 V DC Igen C mm (4-18 AWG) IP0 fehér mm ÚJ Ablak / ajtó detektor Az ablak / ajtó detektor a nyílászáró nyitását érzékelve aktiválódik, amikor az állandó mágnes és az érzékelő egymástól eltávolodik. Felhasználás: - Kombinálva kapcsoló egységgel automatikusan kapcsolhatja a világítást (pince, garázs, stb). - Az intelligens RF Bo segítségével értesítés formájában megjeleníthető az okostelefon kijelzőjén; a riasztások naplóban tárolódnak, mely látható az ihc alkalmazásban. szabotázs elleni funkció: a készülék riaszt, ha illetéktelen beavatkozás történik a detektorokba (szétszerelés, táp kiesés,...) Tápegység: RFWD-100: 3V / CR03 elem; az elem élettartama kb. 1 év... a LED kijelző kikapcsolásával akár 3 évre is kiterjeszthető. WD-100: 9-4 V DC. Alacsony elem jelzése az IHC alkalmazásban. Bekötés Riasztás JUMPER kétszeres lezárású egyszeres lezárású 1K1 1K1 TAMPER inels Cam IP kamera ÚJ A DCS-933L felhő alapú videokamera univerzális megoldás otthoni vagy irodai felügyelethez, mely egyaránt alkalmas nappali és éjszakai felvételek készítésére. A standard web kamerákhoz képest a D-Link egy független rendszer, mely nagy felbontású képeket képes továbbítani anélkül, hogy szükség lenne számítógépes kapcsolatra. Fel van szerelve mozgásérzékelővel és rendelkezik Wi-Fi etender / repeater funkcióval, mely javítja a hatótávolságot és a lefedettséget a meglévő otthoni vagy irodai vezeték nélküli hálózaton. Támogatott videokamerák: Ais, D-Link Tápfeszültség Felbontás: Éjszakai fény: Kamerák ma. száma az alk.-ban: inels Cam 5 V DC adapter p igen legfeljebb 10 53

54 Tartozékok AN-I AN-E AN-I belső antenna AN-E külső antenna az RFSG-1M,RFGSM-0M, elan-rf-003, elan- az RFSG-1M,RFGSM-0M, elan-rf-003, elan- RF-Wi-003, RFDA-73/RGB, RFSA-61M, RFSA-66M, RF-Wi-003, RFDA-73/RGB, RFSA-61M, RFSA-66M, RFDEL-71M RFDEL-71M modulhoz műanyag szekrénybe modulhoz fém szekrénybe telepítéskor rúdantenna, kábel nélkül 3m-es kábellel érzékenység 1dB érzékenység 5dB az AN-I belső antenna alaptartozéka a terméknek az AN-E külső antennát megrendelésre szállítjuk EAN kód Belső antenna AN-I: EAN kód Külső antenna AN-E: FP-1 FP-1 vízérzékelő szonda Rögzítés: Kábel hossza: Kapcsolódó szabvány: FP-1-10 ma. +40 C ragasztás/csavarozás 3 m mm EN , EN 550 TC TZ EAN kód TC-0: TC-3: TC-6: TC-1: Hőmérséklet érzékelők a TC és TZ érzékelők a hőmérséklet mérésére használhatók a hőérzékelők NTC típusok, melyek hővezető ragasztóval lezárt fémcsőben helyezkednek el a kettős szigetelés a követelményeknek megfelelő magas villamos szilárdságot biztosít a hőérzékelő környezete és a hővezető felület között a TZ érzékelő magasabb hőmérsékleteken is alkalmazható típusban készülnek: - TC - CYSY D 0.5 mm vezetékkel szerelve - TZ - VO3SS-F D 0.5mm szilikon szigetelésű vezetékkel szerelve EAN kód TZ-0: TZ-3: TZ-6: TZ-1: Az érzékelők reakcióideje levegőben PV C Silikon PVC - reakciója a levegő hőmérséklet változására.5 C - 58 C között. Tartomány: Érzékelő elem: τ65 - levegő/víz: τ95 - levegő/víz: Kábel anyag: Mérőfej anyaga: Védettségi fok: TC C NTC 1K 5 % (τ65) 9 s / 3 s (τ95) 306 s / 56 s magas hőállóságú PVC magas hőállóságú PVC IP 67 TZ C NTC 1K 5 % (τ65) 6 s / 8 s (τ95) 16 s / 3 s szilikon nikkelezett réz IP 67 τ65 (95): az az idő, amely alatt az érzékelő a környezeti hőmérséklet 65 (95)%-ára melegszik. TC HŐÉRZÉKELŐK C TARTOMÁNYRA - közvetlenül a csatlakozóba köthető TC-0 - hossza 110 mm, tömege 5 g TC-3 - hossza 3 m, tömege 108 g TC-6 - hossza 6 m, tömege 13 g TC-1 - hossza 1 m, tömege 466 g TZ HŐÉRZÉKELŐK C TARTOMÁNYRA - közvetlenül a csatlakozóba köthető TZ-0 - hossza 110 mm, tömege 4.5 g TZ-3 - hossza 3 m, tömege 106 g TZ-6 - hossza 6 m, tömege 16 g TZ-1 - hossza 1 m, tömege 418 g [ C] :00 0:53 05:46 08:38 11:31 14:4 17:17 Hőmérséklet( C) s[min] Az érzékelők ellenállásértékei a hőmérséklet függvényében Érzékelő NTC (kω) Az NTC érzékelő pontossága: 1 kω ± 5%, 5 C-on. A PT100 érzékelő ellenállásának hosszú távú stabilitása 0.05% ( óra). Szilikon -reakciója a levegő hőmérséklet változására.5 C C között. Szenzor PT100 (Ω)

55 Kiegészítők Telva 30 V Telva 4 V Termoszelep-mozgató Működtető feszültség: Teljesítmény: Állítási hossz: Működtető erő: Bekötés: Működtető erő: Vezeték hossza: Szín: Méretek m/sz/á: Telva 30 V Telva 4 V 30 V, 50/60 Hz 4 V AC, 50/60 Hz 1.8 W / 300 ma ma. min. alatt 1.8 W / 50 ma ma. min. alatt 4 mm IP54/II 0.75 mm 100 N ±5 % 1 m fehér RAL mm EAN kód TELVA 30V, NC: TELVA 30V, NO: TELVA 4V, NC: TELVA 4V, NO: A TELVA termoszelep-mozgató melegvizes padló- és radiátoros fűtések zónaszelep működtetésére használható. Csendes működésű szelepmozgató, mely jelzi a beépített szelep helyzetét. A beszereléshez használhatóak a VA szelep adapterek. A TELVA szelepmozgatók sokféle termosztatikus szelephez használhatók. Változatok: - Alaphelyzetben (feszültség nélkül)nyitott (NO). - Alaphelyzetben zárt (NC). Tipikus alkalmazása: Padlófűtés - az RFTC-50/G vezeték nélküli programozható termosztát méri a helyiség hőmérsékletét és a beállított programnak megfelelően parancsot küld az RFSA-66M kapcsolóegységnek, mely nyitja/zárja a TELVA szelepmozgató segítségével a fűtési zóna termoszelepét. CT50 ÚJ Áramváltó transzformátor Áram: Kimenet: Pontosság: Frekvencia: Szigetelési feszültség: CT50 50 A V /60 Hz 3 KV C mm LS MS IRS ÚJ Bekötő vezeték keresztmetszete: Vezeték hossza: Bekötő vezeték keresztmetszete: Vezeték hossza: LS C ma. 3.5 mm 1.5 m IP65 MS C ma. 3.5 mm 1.5 m IP65 LS (LED érzékelő) A LED-érzékelő figyeli a mérőn lévő LED impulzusait, amelyik villogással jelzi a fogyasztást. Az érzékelő szkenner a mérő fogyasztást jelző LED diódája főlé ragasztással rögzíthető. Az érzékelőt az RFTM -1 konverter sorkapocsába kell bekötni. MS (Mágneses érzékelő) A mágneses érzékelő figyeli a szám mozgását, amelyre egy állandó mágnes van elhelyezve. Az érzékelő szkennert ragasztással lehet rögzíteni a mérő tárcsája fölé. Az érzékelőt az RFTM -1 konverter sorkapocsába kell bekötni. IRS (IR érzékelő) IRS Az infravörös érzékelő fényvisszaverődéssel érzékeli a mérőn lévő szám vagy a forgó mutató mozgását C (elsősorban a vízmérőknél). Bekötő vezeték keresztmetszete: ma. 3.5 mm Az érzékelő szkennert ragasztással lehet rögzíteni a mérő forgótárcsája vagy a szám fölé. Az érzékelőt az RFTM -1 konverter sorkapocsába kell bekötni. Vezeték hossza: 1.5 m IP65 Szállítva standard, 1.5 m hosszú vezetékkel, egyedileg rendelhető hossz ma. 5 m. 55

56 Kapcsolók Egyfunkciós RFSA-11B Nyomógombos ON/OFF funkció A vezérlő egyik nyomógombjával a kimeneti kontaktus zár, a másikkal nyit. Multifunkciós RFSA-61B, RFSA-6B, RFSA-61M, RFSA-66M, RFSAI-61B, RFSC-61, RFUS-61 Funkció 1 - nyomógomb Funkció - nyomógomb Funkció 3 - kikapcsolás Kimeneti kontaktus zár, amikor megnyomjuk a gombot és nyit, amikor elengedjük a gombot. Kimeneti kontaktus zár, amikor megnyomjuk a gombot. Kimeneti kontaktus nyit, amikor megnyomjuk a gombot. Funkció 4 - impulzusrelé Funkció 5 - kikapcsolás késleltető Funkció 6 - bekapcsolás késleltető Minden gombnyomásra a kimenet állapotot vált. Ha zárt volt, akkor nyit, ha nyitott volt, akkor zár. Gombnyomásra a kimeneti kontaktus zár, a beállított időintervallum letelte után pedig nyit. t = s...60min. Gombnyomásra a kimeneti kontaktus nyit, a beállított időintervallum letelte után pedig zár. t = s...60min. Termékek terhelhetősége RFJA-1B; RFSA-6B; RFSA-66M; RFSTI-11/G; RFGSM-0M Terhelés típusa cos φ 0.95 M M HAL.30V AC1 AC AC3 AC5a kompenzálatlan AC5a kompenzált AC5b AC6a AC7b AC1 Érintk. anyaga AgSnO érintkező 8A 50V / 8A 50V / 5A 50V / 4A 50W 50V / 4A 50V / 1A 50V / 1A Terhelés típusa K M M AC13 AC14 AC15 DC1 DC3 DC5 DC1 DC13 DC14 Érintk. anyaga AgSnO érintkező 8A 50V / 4A 50V / 3A 30V / 8A 4V /3A 30V / A 30V / 8A 30V / A RFUS-61 Terhelés típusa Érintk. anyaga AgSnO érintkező 14A cos φ 0.95 M M HAL.30V AC1 50V / 14A AC 50V / 5A AC3 50V / 3A AC5a kompenzálatlan 30V / 3A (690VA) AC5a kompenzált 30V / 3A (690VA) bemeneten ma. C=14uF AC5b 1000W AC6a AC7b 50V / 3A AC1 Terhelés típusa K M M AC13 AC14 AC15 DC1 DC3 DC5 DC1 DC13 DC14 Érintk. anyaga AgSnO érintkező 14A 50V / 6A 50V / 6A 4V / 10A 4V / 3A 4V / A 4V / 6A 4V / A RFSA-11B; RFSA-61B; RFSA-61M; RFSTI-11B; RFDAC-71B, RFSC-61, RFSAI-61B Terhelés típusa cos φ 0.95 M M HAL.30V Érintk. anyaga AgSnO érintkező 16A AC1 50V / 16A AC 50V / 5A AC3 50V / 3A AC5a kompenzálatlan 30V / 3A (690VA) AC5a kompenzált 30V / 3A (690VA) bemeneten ma. C=14uF AC5b 1000W AC6a AC7b 50V / 3A AC1 50V / 10A Terhelés típusa K M M AC13 AC14 AC15 DC1 DC3 DC5 DC1 DC13 DC14 Érintk. anyaga AgSnO érintkező 16A 50V / 6A 50V / 6A 4V 10A 4V /3A 4V /A 4V / 6A 4V / A 56

57 Dimmerek Multifunkciós RFDA-73M/RGB, RFDEL-71B, RFDEL-71M, RFDSC-71, RFDAC-71B Világítási kép - 1. funkció Világítási kép -. funkció <0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s <3s <3s >3s <3s <3s >3s <3s a b c a) 0.5 mp-nél rövidebb gombnyomásra be- vagy kikapcsolja a világítást. b) A gomb 0.5 mp-nél hosszabb nyomására folyamatosan változik a fényerő. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A fényerősség gombnyomással bármikor átállítható. A vevőkészülék tápfeszültség nélkül is megtartja a beállított értéket. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. Világítási kép - 3. funkció 3s a b c a) 3mp-nél rövidebb gombnyomásra a világítás be- vagy kikapcsol. b) 3 mp-nél hosszabb gombnyomásra, a gyors fényerősség változás elkerülésére a fényerő csak a 3 mp letelte után kezd el változni. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A beállítás bármikor megváltoztatható a gomb 3 mp-nél hoszszabb nyomva tartásával. A vevőkészülék tápfeszültség nélkül is megtartja a beállított értéket. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. Világítási kép - 4. funkció 3s <0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s <0.5s <0.5s >0.5s >0.5s<0.5s <0.5s >0.5s <0.5s t=3s t=3s a b c a) 0.5 mp-nél rövidebb gombnyomásra a világítás 3 mp alatt folyamatosan maimálisra áll be (100%- ra). Rövid gombnyomásra a világítás 3 mp alatt kikapcsol. b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A fényerősség gombnyomással bármikor átállítható. A vevőkészülék tápfeszültség nélkül is megtartja a beállított értéket. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. t=3s t=3s a b c a) 0.5 mp-nél rövidebb gombnyomásra a világítás bekapcsol. Rövid gombnyomásra a világítás 3 mp alatt kikapcsol (100%-ról). b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomásra a világítás erre a fényerőre kapcsol be. c) A fényerősség gombnyomással bármikor átállítható. A vevőkészülék tápfeszültség nélkül is megtartja a beállított értéket. A fényerőszabályzó egység megtartja a beállított értéket a tápfeszültség meszűnése után is. t=3s Napkelte funkció Napnyugta funkció ON/OFF funkció <0.5s <0.5s <0.5s <0.5s <0.5s <0.5s >0.5s >0.5s <0.5s t=s..30min t=s..30min A gomb megnyomása után a világítás fényerőssége folyamatosan növekszik a beállított idő alatt, mp és 30 perc között. A gomb megnyomása után a világítás fényerőssége folyamatosan csökken a beállított idő alatt, mp és 30 perc között. Impulzusrelé : gombnyomásra a világítás ellenkező állapotba kapcsol, ha be volt kapcsolva, akkor ki, ha ki volt kapcsolva, akkor be. Termékek terhelhetősége DLB-E7-806-K7 LED körték LED spotok LED panelek LED / RGB szalagok DLB-E K DLSL-GU K LSL-GU K LSL-GU K LP K LP K LED strip 7.W LED strip 14.4W LED strip 19.W LED strip 8.8W RGB strip 7.W RGB strip 14.4W RFDSC RFDEL-71B RFDA-73M/RGB m 34m 35m 34m 0m 10m RFDAC-71B FIGYELEM! Az adatok a hálózat állapota, a vezeték hossza és egyéb tényezők miatt eltérhetnek a megadottaktól. A táblázat olyan vizsgálati eredményeket tartalmaz, melyek belső forrásból származnak, ezért ügyfelek számára csak informatív jellegűek. A termékeket az ELKO EP teszt laboratóriumában teszteltük, ezért a vállalat nem vállal felelősséget semmilyen utánzott tesztkörnyezetben történt vizsgálatra. Induktív és kapacitív terhelések nem csatlakoztathatók egyszerre! 57

58 aktuální teplota topení Protokoll és kompatibilitás Az egységek (adók és vevők) közötti kommunikáció vezeték nélkül, egy teljesen egyedi RF IO protokollal MHz frekvenciatartományban zajlik az adott országban érvényes szabványok szerint. Az RF IO az ELKO EP szabadalmaztatott vezeték nélküli protokollja, melynek felépítése egyedülálló. Az USA-ban is elérhetőek a különböző egységek Z-Wave protokollal (915 MHz), mely kompatibilis más gyártók hasonló, ugyanezt a protokollt használó eszközeivel. Az egyes területeken használható frekvenciák: 868,3 MHz EU és a világ többi részén 868,1 MHz Ukrajna, Oroszország, Fehéroroszország, Kazahsztán Az RF IO protokoll előnyei: Ks adatcsomagok megbízható átvitele akár 100 kbit/s átviteli sebességgel. Nincs díj és nem szükséges engedély. A használt frekvenciák nem ütköznek a Wi-Fi / Bluetooth és a,4ghz-es vezeték nélküli (ZigBee) eszközök frekvenciáival. Nem terheli feleslegesen a kommunikációs teret címzés nélküli parancsokkal. Alacsony teljesítményű rádió. Routing - Data adatátvitel két vezeték nélküli egység között, mely egy olyan rendszert jelent, ahol hatótávolságon belüli vevők segítenek az információ (csomagok) eljuttatásában a távoli vevőkhöz, melyekhez közvetlenül nem jutott el az információ. Így lehetséges lefedni nagyobb épületeket és növelni a jelátvitel megbízhatóságát akár épületkompleumokban is. Wi-Fi kamerák redőnyök Router világítások 3 teplota RFWB, RF Pilot vezérlők 1 C ihc mobil alkalmazás Connection server VDP audió / videó készülékek 58

59 Felhasználási alapelvek és programozás Különböző anyagok rádiófrekvenciás jelátvitele 60-90% 80-95% 0-60% 0-10% téglafal fa és gipszkarton szerkezetek vasbeton fém válaszfal 80-95% 80-90% normál üveg Alkalmazási irányelvek A termékek megfelelő és biztonságos működéséhez szükséges biztonsági és telepítési irányelvek: - ne telepítse kültérre és nedves környezetbe - a dimmer egységeket (RFD...) maimális terheléssel üzemeltetve gondoskodni kell a megfelelő hűtésről - ne telepítse az RF komponenseket fém kapcsoló- és elosztószekrénybe (megakadályozza az RF jel terjedését) - az RF jel hatótávolsága függ az épületek anyagától, a telepítés helyétől és módjától - a vevő egységek védelme: az aktorok termikus védelemmel vannak ellátva, a kimenet lekapcsolódik, ha készülék belsejében megemelkedik a hőmérséklet A vezérlők és egységek programozása 1 Helyezze be az elemet a vezérlőbe (elemes eszköznél). Telepítse az egységet az igényeknek és a készülék felépítésének megfelelően (kötővagy szerelvénydobozba, kapcsolószekrénybe, burkolat alá, stb.). A beépítés helyének kiválasztásakor tartsa be az eszközre vontakozó alapelveket és ügyeljen a helyes telepítésre. A programozási üzemmódba történő belépéshez nyomja meg az egység programozó gombját egy megfelelő tompahegyű szerszámmal 1 másodpercnél hosszabb ideig, amíg az egység LED kijelzője elkezd fél másodperces időközönként villogni. A villogó LED jelzi, hogy az egység készen áll RF vezérlők bármelyik gombjának vételére. >1s >0.5s 3 A vezérlőn kiválasztott gomb megnyomásainak számával rendelhető a vevőhöz a kívánt funkció. A vezérlőn a LED felvillanása jelzi a jel elküldését. A programozott egység (vevő) LED kijelzője a villogások közötti rövid idejű világítással jelzi a gombnyomások vételét. A vezérlő egység többi gombjának vagy másik vezérlő betanításához ismételje meg a programozás menetét a 3. pontban leírt módon. A kívánt funkció a vezérlő bármelyik gombjára beállítható. Egy egység akár 3 csatornával is vezérelhető (1 csatorna 1 gomb a vezérlőn). A vezérlőkkel az RF jel hatósugarán belül korlátlan számú egység vezérelhető, amellyekkel párosítva van. Aktorok programozása Gombnyomások száma az adón Multifunkciós vevők Kapcsoló Dimmer 1 nyomás nyomógomb kép 1 nyomás bekapcsolás kép 3 nyomás kikapcsolás kép 3 4 nyomás impulzusrelé kép 4 5 nyomás késl. kikapcsolás napkelte 6 nyomás késl. bekapcsolás napnyugta 7 nyomás - ON/OFF 4 A programozási üzemmódból való kilépéshez nyomja meg a készülék programozási gombját 1 másodpercnél rövidebb ideig. A LED kialszik. További részletes információ az egyes termékek felhasználói kézikönyvében található. 59

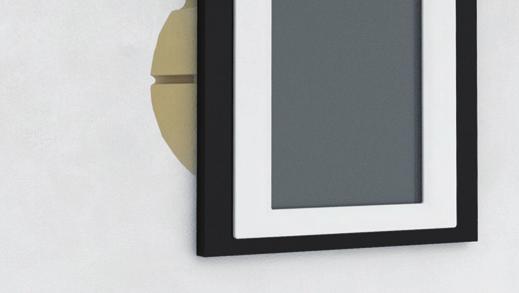

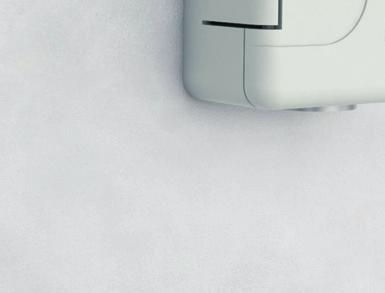

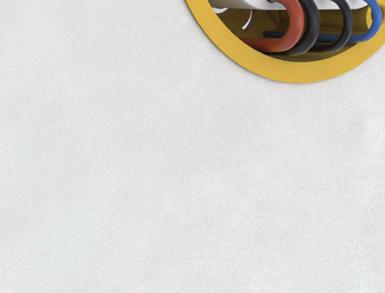

60 Telepítés 1 1) Felületre szerelhető Falra vagy dobozba szerelve a távolság 65mm. RF Touch-W RFWB-0/G RFWB-40/G RFTC-10/G RFTC-50/G RFSD-100 RFMD-100 RFWD-100 ) Süllyesztve szerelhető RF Touch-B RFSTI-11/G RFTC-100/G 3 4 3) DIN sínre szerelhető EN60715 szerinti DIN sín RFSG-1M RFGSM-0M RFPM-M RFDA-73M/RGB RFDEL-71M RFSA-61M RFSA-66M 4) Kötő- vagy szerelvénydobozba telepíthető RFIM-0B RFSAI-61B RFIM-40B RFJA-1B/30V RFDAC-71B RFJA-1B/4V RFDEL-71B RFSF-1B + FP-1 RFSA-11B RFSTI-11B RFSA-61B RFTI-10B RFSA-6B 5 6 5) Készülék burkolata alá telepíthető RFDAC-71B RFSA-6B RFDEL-71B RFSAI-61B RFSA-11B RFJA-1B/30V RFSA-61B RFJA-1B/4V 6) Felületre szerelhető RFSOU-1 RFUS-61 RFTM-1 RFSF-1B + FP-1 60

61 RFSG-1M RFSA-61M RFGSM-0M RFSA-66M RFDEL-71M RFPM-M RFDA-73M/RGB Az eszközök méretei A méretek a fém, üveg, fa és gránit keretekre vonatkoznak 1Modul 3Modul IP65 RF Touch-W RF Touch-B MINI 70 RFSOU-1 6 MINI 34 R RFIM-0B RFIM-40B RFTI-10B RFSF-1B RFJA-1B/4V DC R RFDEL-71B RFSA-11B RFSA-61B RFSA-6B RFSAI-61B RFSTI-11B RFDAC-71B RFJA-1B-30V RFSTI-11G IP65 RFWB-0/G RFWB-40/G RFTC-10/G RFTC-50/G Szerelvénydobozba Sík felületre 41. RF Pilot Foglalat (94) RF Key RFRP-0 RFSC-61 RFDSC (94) Szerelvénydobozba 4 Sík felületre 0 Detektor inels Cam RFSD-100 SD RFTC-100/G Detektor Detektor érzékelő mágnes RFUS RFMD-100 MD-100 RFWD-100 WD

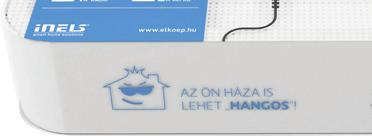

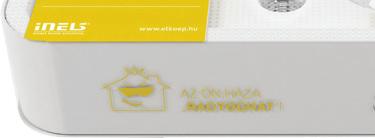

62 Szettek A FÉNYEK JÁTÉKA RÁDIÓ ÉS ZENE EGY KAPCSOLÓNYI FELÜLETEN 1 INTELLIGENS RF BOX 1 LARA RÁDIÓ 3 SZÍNES VEZETÉK NÉLKÜLI LED IZZÓ HANGSZÓRÓ EGY CSOMAG OTTHONA VILÁGÍTÁSÁNAK OKOSTELEFONOS VEZÉRLÉSÉHEZ Soha nem volt egyszerűbb beállítani a kedvéhez illő hangulatvilágítást, legyen szó egy jó könyv olvasásáról, a kedvenc film megnézéséről, vagy egy jó kis házibuliról a barátokkal. Minden, ami ehhez szükséges, az mindössze néhány vezeték nélküli LED izzó és egy intelligens RF bo. Segítségükkel kényelmesen, okostelefonjáról, táblgépéről vagy okos TV készülékéről vezérelheti otthona berendezéseit, beleértve a színes világítást és egyéb fogyasztókat. ZENE LEJÁTSZÓ, AMELY TÖKÉLETESEN ILLESZKEDIK OTTHONA BELSŐ TERÉBE A LARA egy internet rádió- és audio lejátszó eszköz. 40 előre beállított rádió állomással szállítjuk, de az állomások listáját ízlése és hangulata szerint bármikor egyszerűen testre szabhatja. A LARA lejátssza kedvenc zenéit, amelyek NAS szerverén, vagy külső eszközön (telefon, mp3 lejátszó stb.) találhatók. Az egységhez közvetlenül csatlakoztatható hangszóró (egyazon LOGUS 90 dizájnban), de beépített erősítőjének köszönhetően falba süllyesztett hangszórók, vagy külső hangfalak is ráköthetők. EGY VEZÉRLŐ MINDENHEZ TELJES ELLENŐRZÉS OTTHONA FELETT INTELLIGENS 1 IR BOX 1 INETTIGENS RF BOX 1 KAPCSOLHATÓ DUGALJ 3 IR ADÓ RGB LED IZZÓ 1 KAMERA EGY SZETT AZ INFRA VEZÉRLÉSŰ ESZKÖZÖK IRÁNYÍTÁSÁHOZ Az intelligens IR bonak köszönhetően mostantól okostelefonjáról is vezérelheti otthona IR berendezéseit. Ezentúl nem lesz szüksége egy sor különböző távirányítóra, nem kell elemet cserélnie bennük. Telefonja mindig a keze ügyében van, így egyszerűen vezérelheti berendezéseit, sőt, még azokat is, amelyek egy másik helyiségben vannak (pl. a nappaliból lekapcsolhatja a gyerekszobában lévő TV készüléket). VEZÉRELJE OTTHONÁT OKOSTELEFONRÓL Ez a szett egy alap szett az Ön számára, ha kényelmesebbé szeretné tenni otthonát. A csomag két színes LED izzót, egy kapcsolható dugaljat, egy intelligens RF boot, és egy IP kamerát tartalmaz. A szett tartalma előprogramozott, azaz a telepítést követően azonnal egyszerűen használatba vehető. VIRTUÁLIS SZETTEK A virtuális szettek olyan termékeket tartalmaznak, melyek önálló termékként kerülnek csomagolásra, másrészről azonban előprogramozottak, tehát a telepítést követően azonnal használhatók. Szettben ezek a termékek kedvezményes áron vásárolhatók meg. A szettek tartalma előre meghatározott, így nem módosítható. MELEGVIZES PADLÓFŰTÉS SZABÁLYZÁS Valamennyi vezeték nélküli termosztát figyeli az adott helyiség hőmérsékletét, és összeveti azt a futó fűtési programban beállított kívánt hőmérséklettel. Amennyiben a mért hőmérséklet alacsonyabb, mint a kívánt hőmérséklet, az eszköz parancsot küld a fűtés bekapcsolására. A hatcsatornás kapcsoló egység egy időben hat termoszelep, azaz hat fűtési kör vezérlésére alkalmas. A SZETT TARTALMA: RFTC-50/G vezeték nélküli termosztát, RFSA-66M vezeték nélküli kapcsoló egység, TELVA/30V termoszelep. ELETROMOS PADLÓFŰTÉS A hőérzékelő és kapcsoló egység (kettő az egyben), beépített hőérzékelőjével méri a padló hőmérsékletét. A mért adatot továbbítja az RF Touch központi egységnek, amely a mért adatot összeveti a beállított hőmérsékleti értékkel, és BE vagy KI kapcsolja az adott fűtési kört. Egy rendszeren belül akár négy hőérzékelő/kapcsoló egység használható. 1) tipp - Amennyiben egy hőmérséklet adat is elegendő Önnek, használja az RFTI- 10B egységet, amely párosítható az RFSA-66M hat csatornás kapcsoló egységgel, mellyel akár hat fűtési kört is szabályozhat. ) tipp - Az RF Touch központi vezérlő helyett használhatja az intelligens RF boot is, melyet okostelefonjáról is vezérelhet. Mindkét egység használható egy rendszeren belül. A CSOMAG TARTALMA: RFSTI-11/G hőérzékelővel ellátott kapcsoló egység, RF Touch vezeték nélküli érintőképernyős központi egység. 6

63 Szettek KÖLTSÉGHATÉKONY FŰTÉS TÁVEZÉRELT FŰTÉS 1 RF TOUCH KÖZPONTI VEZÉRLŐ 1 INTELLIGENS RF BOX 3 VEZETÉK NÉLKÜLI TERMOFEJ 3 VEZETÉK NÉLKÜLI TERMOFEJ FŰTÉSVEZÉRLÉS AZ RF TOUCH KÖZPONTI EGYSÉGGEL A csomagban 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátor szelepére csavarozhatók. Mérik a helyiség hőmérsékletét, és az értéket továbbítják az RF Touch központi vezérlőnek. Az RF Touch az adatokat összehasonlítja a beállított hőmérsékleti értékkel, és szükség szerint utasítást ad a szelep elzárására vagy megnyitására. A szett tartalma lehetőséget kínál heti fűtési program beállítására, és akár három különböző helyiség programozott fűtésvezérlésére. EGY SZETT OKOSTELEFONOS FŰTÉSVEZÉRLÉSHEZ A három termofej egyszerűen felcsavarozható a radiátorok meglévő szelepeire. Mérik a helyiségek hőmérsékletét, és a mért értékeket továbbítják az intelligens RF boba. Az intelligens RF bo összeveti az adatokat a beállított fűtési program szerinti kívánt hőmérséklettel, és parancsot ad a megfelelő termofejnek a szelep elzárására vagy megnyitására. A vezérelt fűtési kör bármikor bekapcsolható az okostelefonos alkalmazáson keresztül, akár távolról is. Ez azt jelenti, hogy bármikor bekapcsolhatja a fűtést a helyiségben, és mire hazaér, kellemes meleg fogadja majd. FŰTÉSSZABÁLYZÁS EGYSZERŰEN 1 VEZETÉK NÉLKÜLI TERMOSZTÁT 1 KAPCSOLHATÓ DUGALJ SZETT OTTHONA VEZETÉK NÉLKÜLI FŰTÉSVEZÉRLÉSÉHEZ Ez a szett lehetőséget nyújt hősugárzó, olajradiátor, vagy mobil klíma berendezés egyszerű és gazdaságos vezérléséhez. Csak dugja be a vezérelni kívánt hőforrás csatlakozóját a kapcsolható konnektorba és helyezze el az RFTC-50/G vezeték nélküli termosztátot a megfelelő helyre. A kívánt hőmérsékletet a termosztáton lehet beállítani. A termosztát rendszeresen méri a helyiség hőmérsékletét, és a kívánt hőmérséklet elérésekor be- vagy kikapcsolja a hőforrást. MŰSZAKI TÁMOGATÁS VIRTUÁLIS SZETTEK VÍZKIÖMLÉS ÉRZÉKELÉS Egy vezeték nélküli érzékelő folyamatosan ellenőrzi, nincs-e vízfolyás, vízkiömlés a kockázatos helyiségekben (pince, akna, fürdőszoba, mosókonyha, stb.). Amennyiben folyadékot érzékel, azonnal utasítást küld a kapcsoló egységnek a fő vízvezetéket szabályzó szelep elzárására. Ilyen esetben a rendszer a GSM egységen keresztül SMS-ben Önt is tájékoztathatja az esemény bekövetkeztéről. A SZETT TARTALMA: RFUS-61 kapcsoló egység, RFSF-1B vezeték nélküli érzékelő, FP-1 szonda. Javasoljuk az MPW SS 304-1/ (3/4) 30V AC típusú szelepvezérlő használatát. SZÍNES RGB LED SZALAG Az okostelefonjára telepített alkalmazás segítségével (az intelligens RF boon keresztül) utasíthatja a fényerőszabályzó egységet az RGB LED szalag vezérlésére. Az alkalmazáson keresztül BE/KI kapcsolhatja a LED szalag világítását, de szabályozhatja annak színét és fényerejét is. 1) tipp - az RGB LED szalag vezérelhető az RF Pilot távirányítóval, vagy az RFWB- 0/40/G, RF Key vezérlő egységekkel is. ) tipp - amennyiben nem szeretne RGB LED szalagot, választhat egyszínűt is (hideg fehér, meleg fehér, piros, stb.). Ebben az esetben az RFDA-73M/RGB egység minden egyes csatornájára 8m (7, W / m teljesítményű) LED szalag csatlakoztatható. A SZETT TARTALMA: Intelligens RF bo, RFDA-73M/RGB fényerőszabályzó, 5 m RGB LED szalag 7,W/m teljesítménnyel, 30V/1V/100 W tápegység a LED szalaghoz. 63
