1 Használati útmutató IN 3638 Eliptical insportline Nevada

2 Köszönjük, hogy termékünk megvásárlása mellett döntött. Bár nagy erofeszítéseket teszünk valamennyi termékünk minoségbiztosítása érdekében, egyedi esetekben elofordulnak hiányzó vagy hibás termékek. Bármilyen hiba észlelése, vagy a gép alkatrészének hiánya esetén vegye fel velünk a kapcsolatot annak pótlása érdekében (lásd elérhetoség a használati útmutatás elso oldalán). Jelen gép kizárólag otthoni használatra készült. A garancia nem érvényesítheto, amennyiben a gépet professzionális céllal kondicionáló termekben használják. Áltlános információk: 1. Ez a gép kizárólag otthoni használatra készült. A gép nem használható kommersz célokra és nagy teljesítményu terhelésre 2. A helytelen használata (pl. túlzott edzés, eros mozdulatok bemelegítés nélkül, rossz beállítás) kárt tehetnek egészségében. 3. Az edzés megkezdése elott konzultáljon egészségi állapotáról szív és érrendszer,vérnyomás, ortopédiai problémák. 4. A gyártó nem vállal felelosséget semmi olyan, a jelen gép helytelen összeszerelése vagy karbantartása következtében, használata során, a gép helytelen összeszerelése vagy karbantartása következtében keletkezett sérülésért, kárért. Biztonsági információk: A balesetek vagy a gép sérüléséseinek elkerülése érdekében kövessék a következo szabályokat: 1. A gép maximální terhelhetosége 130 kg 2. A gép EN975 szabványszerint minosített és a HA osztályba van besorolva. 3. A gépet ne használják szelloztetés nélküli helységben. Magas hovel, nedvességgel és vízzel a gép ne kerüljön kapcsolatba. 4. A számítógép automatikusan megáll, mikor abbahagyja a pedálok hajtását. 5. Használat elott alaposan olvassa el a használati útmutatót. 6. Helyezze a gépet stabil, egyenes talajra. Bizonyosodjon meg róla, hogy elhelyezése stabil és biztonságos. 7. Ne álljon a nyeregre vagy a lengokarokra. 8. Hagyjon a gép körül legalább 2-2 m szabad területet valamennyi oldalon. 9. A helytelen, vagy túlzásba vitt edzés komoly kárt tehet egészségében. 10. Bizonyosodjon meg arról, hogy a karok és a többi beállító mechanizmus nem akadályoz nak az edzésben. 11. Valamennyi alkatrészt rendszeresen ellenorizze. Amennyiben sérültek, ne használja a gépet, és azonnal cserélje ki a sérült alkatrészeket vagy vegye fela kapcsolatot a forgalmazó szervizzel 12. Rendszeresen ellenorizze a csavarokat, anyákat, be vannak e húzva rendesen. 13. Ne hagyja a gyerekeket,házi kedvenceit felügyelet nélkül a gépen, vagy annak közelében. 14. Ez a gép nem játék. 15. Tartsa meg ezt a használati útmutatást az esetleges jövobeni pótalkatrészek rendeléséhez. 2

3 Fontos! Visszakülés esetén a terméket csak az eredeti, vagy biztonságos szállításra alkalmas csomagolásban vigye vissza, hogy a gép ne sérülhessen. Mielott elkezdené ezt,vagy akármilyen más edzésprogramot, konzultáljon háziorvosával egészségi állapotáról. Külön fontos ez a 35 év fölötti vagy meglévo egészségügyi problémával rendelkezo személyeknél. A saját biztonsága érdekében olvassa végig figyelmesen az egész használati utasítást. A szobakerékpárt a jelen használati utasítás szerint szerelje össze. Csomagolja ki az alkatrészeket ls helyezze egy szeabad területre és ellenorizze, valamennyi alkaltrész a rendelkezésére áll. Ne váljon meg a csomagolóanyagtól, míg az összeszerelést be nem fejezi. A kerékpár könnyebb összeszereléséhez kérem nézze meg a képet és ismerkedjen meg a megjelölt részekkel és alkatrészekkel. 3

4 Összeszerelés 1. lépés Rögzítse az első tartólábat (22) a fő vázhoz (20) az M8 csavarok (21), M8 íves alátétek (6) és M8 kerek fejű anyák (26) segítségével Ugyanezen móódon rögzítse a hátsó tartólábat (24) a fő vázhoz (20) az M8 csavarok (21), M8 íves alátétek (6) és M8 kerek fejű anyák (26) segítségével. 4

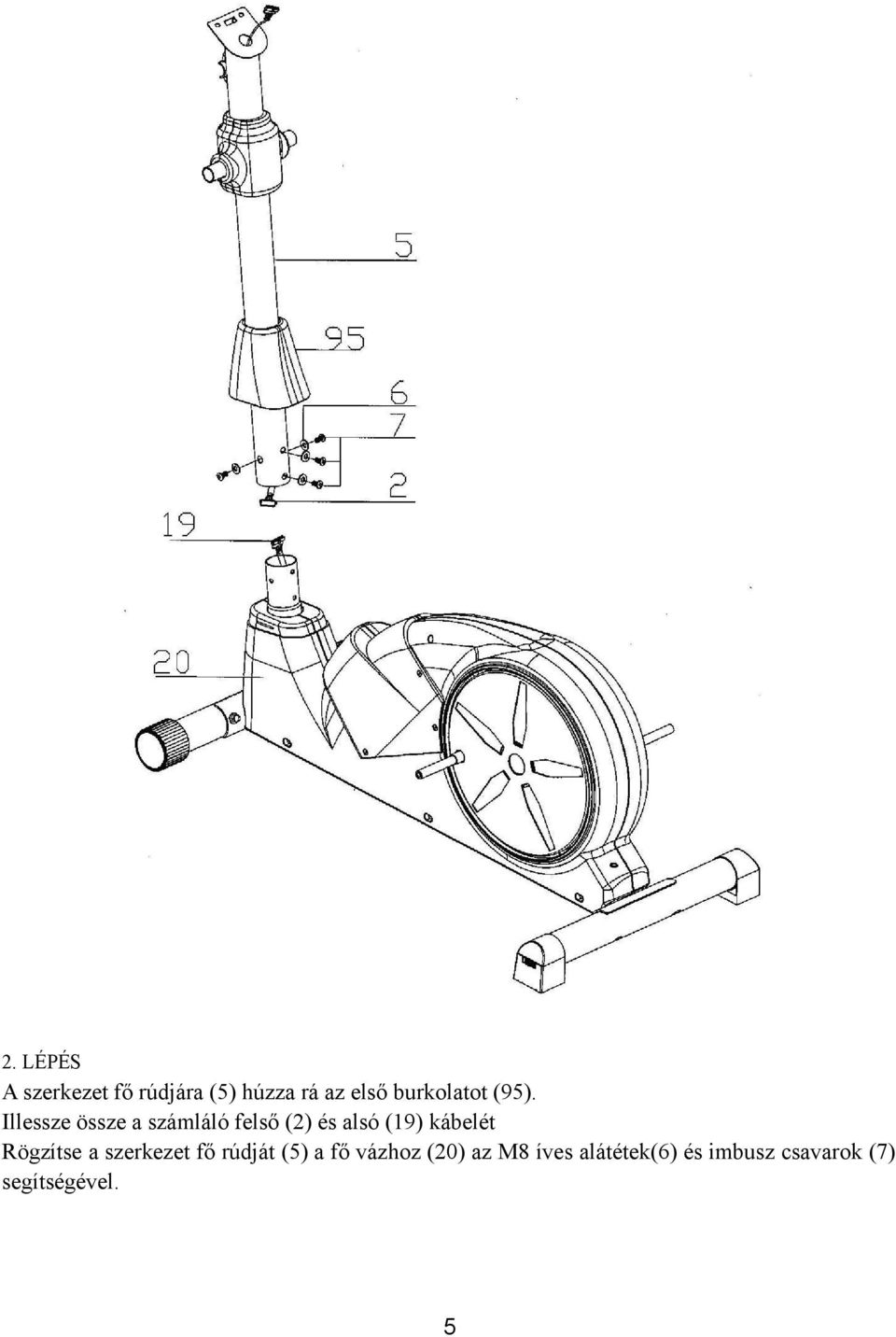

5 2. LÉPÉS A szerkezet fő rúdjára (5) húzza rá az első burkolatot (95). Illessze össze a számláló felső (2) és alsó (19) kábelét Rögzítse a szerkezet fő rúdját (5) a fő vázhoz (20) az M8 íves alátétek(6) és imbusz csavarok (7) segítségével. 5

6 3. LÉPÉS: Rögzítse a pedálok taposó felületét (88)a pedálkarokhoz (89) a 4 lapos alátét (33) és M6 csavar (87) segítségével. 6

7 4. LÉPÉS 1. Illessze a mozgó rudak tengelyét (18) a szerkezet fő rúdjába (5) 2. Rögzítse a mozgó rudakat (82J+82B) a mozgó rudak tengelyén (18) mindkét oldalon alátétek(98) lapos alátétek (100), rugós alátétek (77), szigetelő alátétek (79) és imbusz csavarok (78) segítségével. 3. A pedálrudakat (89J+89B) rögzítse a fő vázhoz (20) mindkét oldalon 1.5T alátétek (94), szigetelő alátétek 0.5T (79), rugós alátétek (77) és imbusz csavarok M8 (83) segítségével. 7

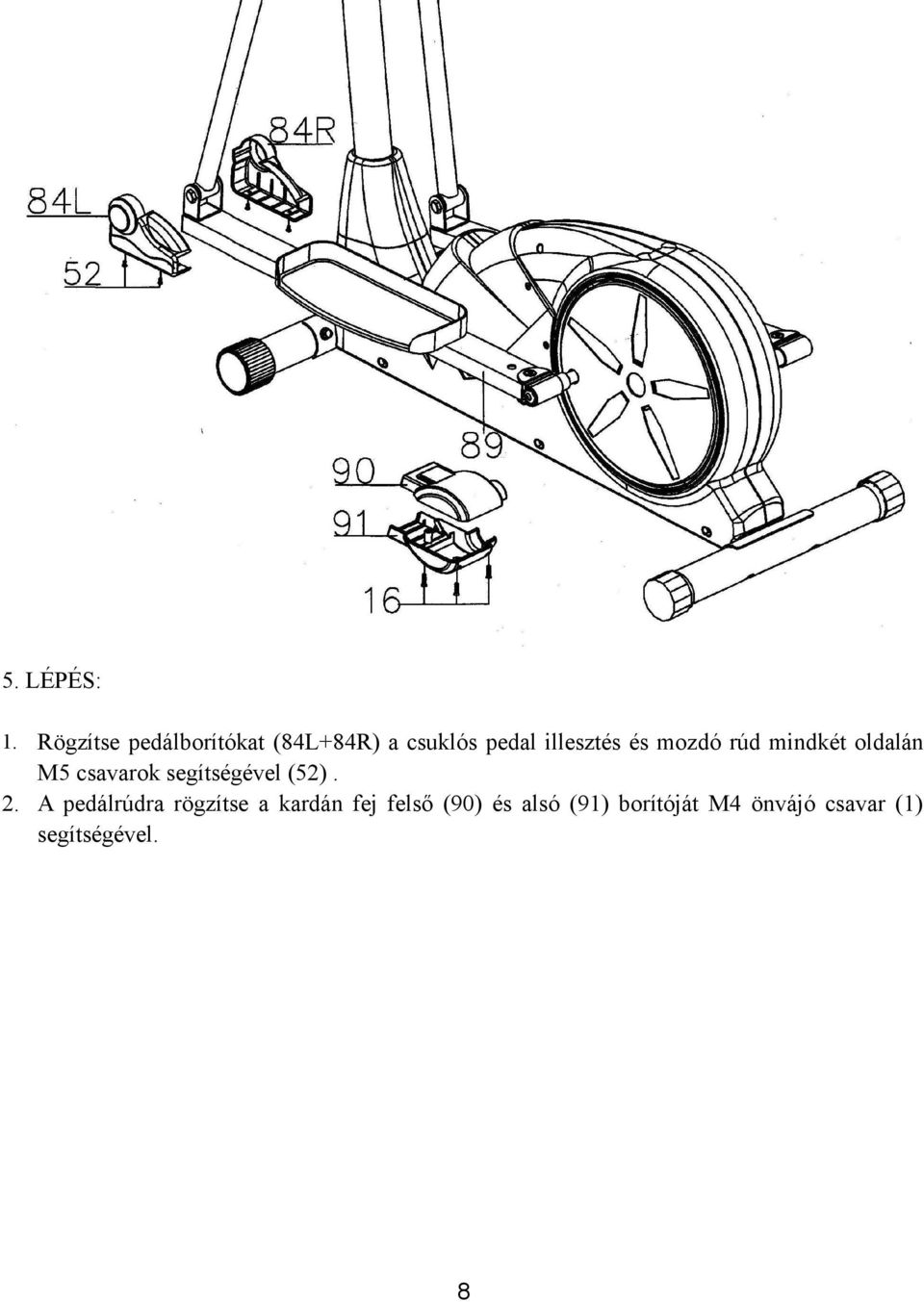

8 5. LÉPÉS: 1. Rögzítse pedálborítókat (84L+84R) a csuklós pedal illesztés és mozdó rúd mindkét oldalán M5 csavarok segítségével (52). 2. A pedálrúdra rögzítse a kardán fej felső (90) és alsó (91) borítóját M4 önvájó csavar (1) segítségével. 8

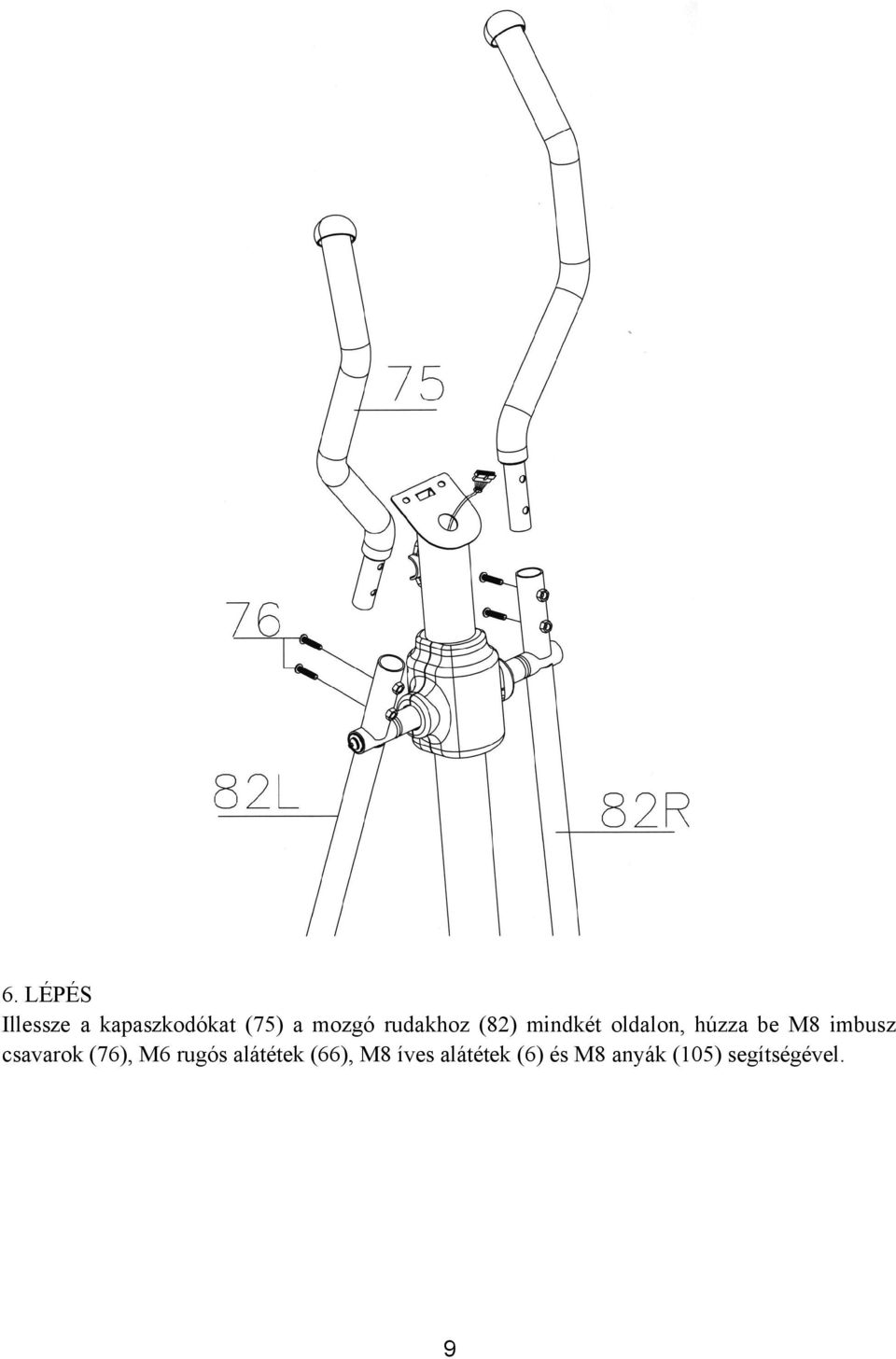

9 6. LÉPÉS Illessze a kapaszkodókat (75) a mozgó rudakhoz (82) mindkét oldalon, húzza be M8 imbusz csavarok (76), M6 rugós alátétek (66), M8 íves alátétek (6) és M8 anyák (105) segítségével. 9

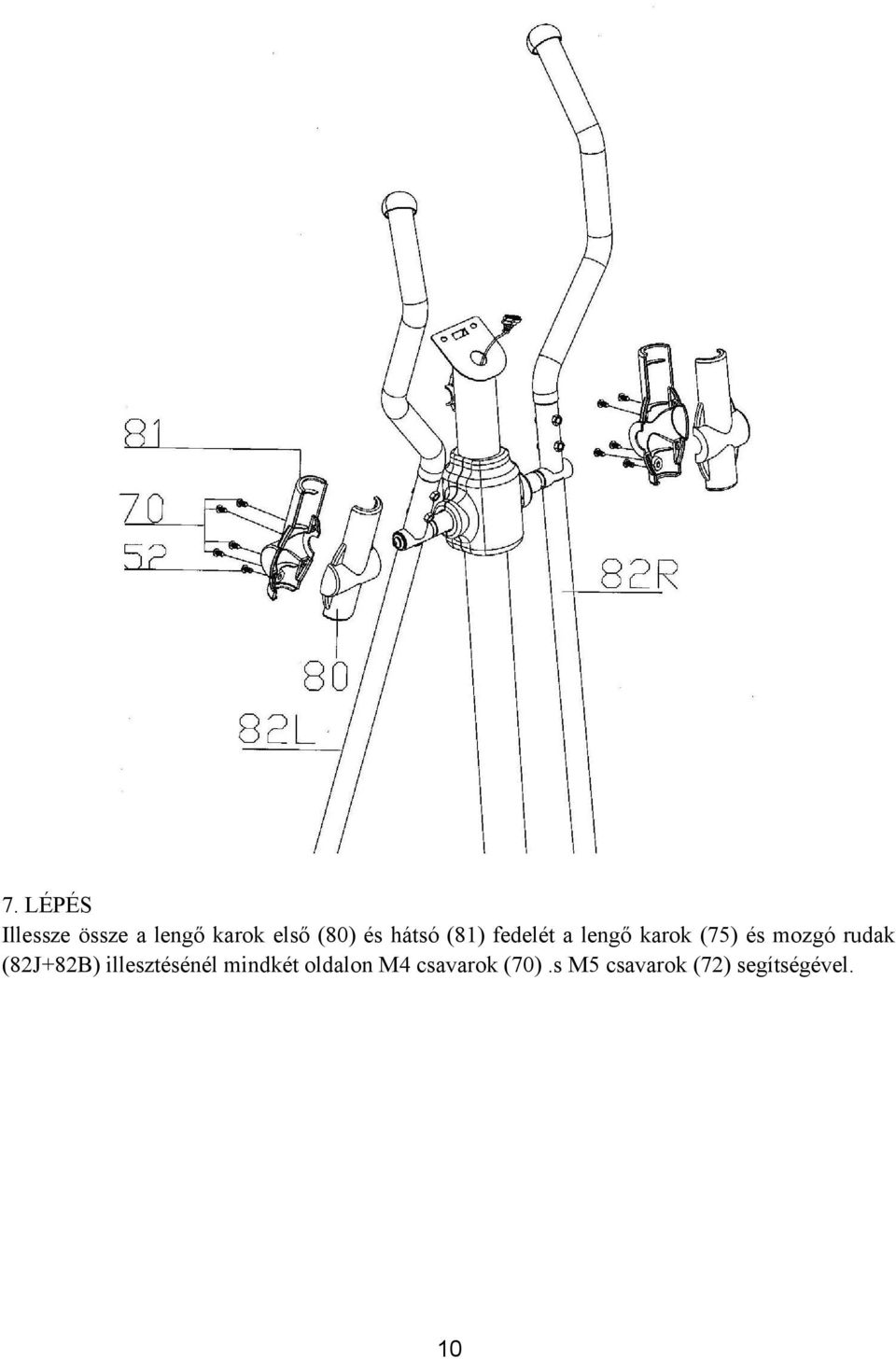

10 7. LÉPÉS Illessze össze a lengő karok első (80) és hátsó (81) fedelét a lengő karok (75) és mozgó rudak (82J+82B) illesztésénél mindkét oldalon M4 csavarok (70).s M5 csavarok (72) segítségével. 10

11 8. LÉPÉS 1. Rögzítse a rögzített kapaszkodót (13) a szerkezet fő rúdjához (5) 2 szett M8 imbusz csavar segítségével (14). 2. Csatlakoztassa a számláló felső kábelét (2) a számlálóhoz (1) és rögzítse a számlálót a fő rúdhoz M5 csavarok (99) segítségével. 3. Dugja be a pulzus frekvencia érzékelő dugóját (10) a számláló hátsó részébe (1). 11

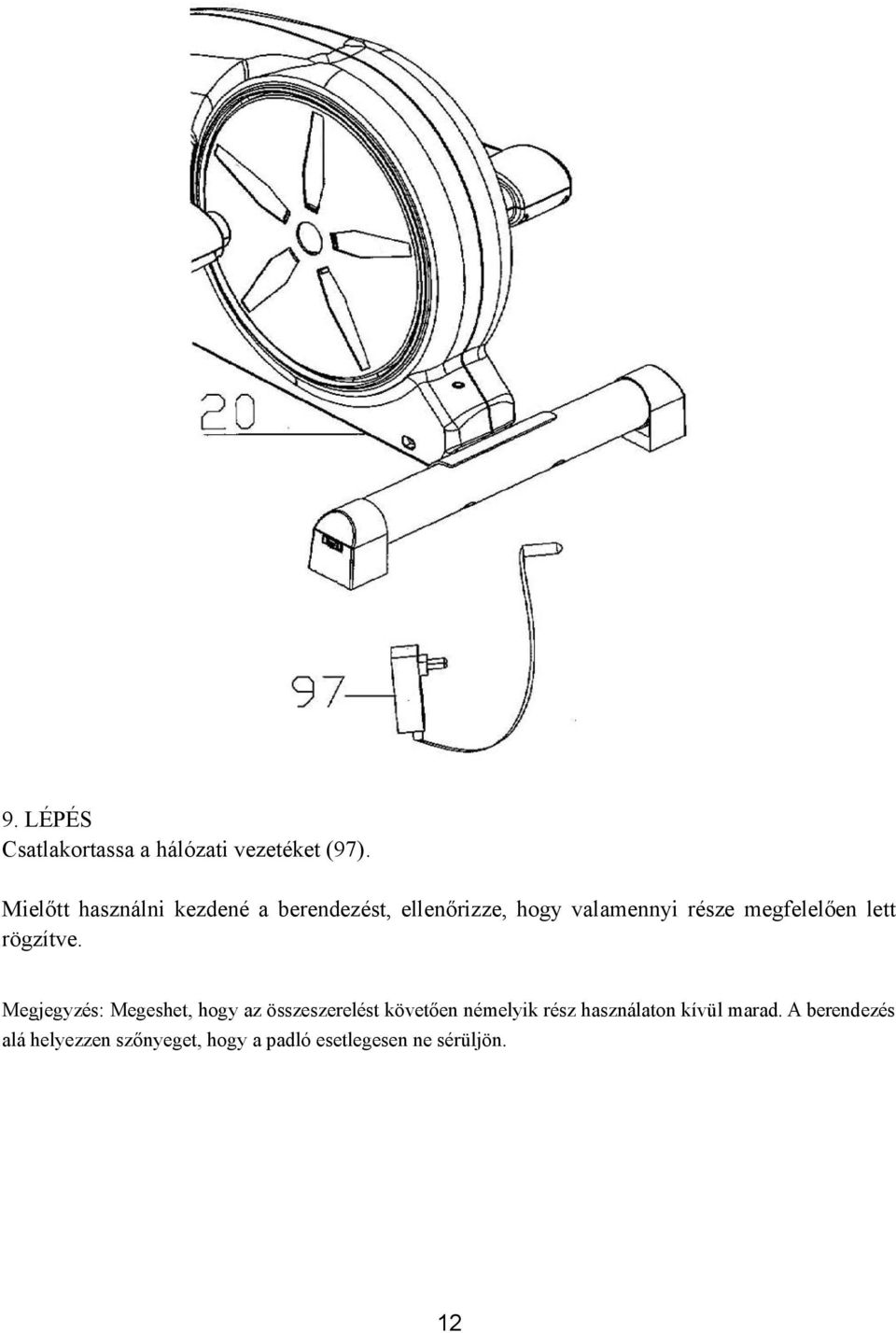

12 9. LÉPÉS Csatlakortassa a hálózati vezetéket (97). Mielőtt használni kezdené a berendezést, ellenőrizze, hogy valamennyi része megfelelően lett rögzítve. Megjegyzés: Megeshet, hogy az összeszerelést követően némelyik rész használaton kívül marad. A berendezés alá helyezzen szőnyeget, hogy a padló esetlegesen ne sérüljön. 12

13 EDZÉSI ÚTMUTATÓ Az ellipszis tréner használata javítja teste fizikai kondícióját és mozgékonyságát, segít az izomfejlesztésben és kegyenlített kalóriájú étrend mellett a testsúly csökkentésében is.. 1. Bemeleítési fázis Az edzésnek ez a fázisa segíti a véráramlat növelését és az izmok helyes mozgását. Továbbá csökkenti az izomgörcsök és izomsérülések kockázatát. Javasolt néhány, lent bemutatott bemelegítő gyakorlatot elvégezni. Valamennyi gyakorlatot kb 30 másodpercen keresztül végezze. A gyakorlatot ne erőből, vagy lendületből végezze, amint fájdalmat érez, azonnal HAGYJA ABBA. KÜLS NYÚJTÁSA COMBOK ELŐREHAJLÁSOK VÁDLI/ACHILLES NYÚJTÁSA OLDALHAJLÁSOK KÜLS COMBOK NYÚJTÁSA 2.Edzési fázis Ez az a fázis, ahol erőt fejt ki. Rendszeres használatával izmai és lábai rugalmasabbá válnak. Edzzen saját tempójában, de ne feledje az egész edzés alatt a stabil tempó megtartását. Akkor elegendő a mozgás gyorsasága, ha szívtevékenységét a célzónában tudja tartani lásd lenti grafikon. HEART RATE MAXIMUM TARGET ZONE COOL DOWN AGE 13

14 Ez a fázis tartson legalább 12 percig. A legtöbb ember alsóbb szinten kezdi és kitart 1520 percig. Amennyiben a számláló kijelzőjén nem jelennek meg az adatok, ellenőrizze a csatlakoztatást.. 3. Kihűlési fázis Ez a fázis segíti a szív- és érendszer, valamit az izmok munkájának befejezését. Tulajdonképpen a bnmelegítő fázis ismétlése, ezért csökkentse a tempót és folytassa az edzést még 5 percig. Ismételje meg a nyújtó gyakorlatokat, itt is figyelve arra, hogy az izmokat ne húzza meg, vagy ne terhelje lendületből. Minél jobban nő a teljesítőképessége, annál jobban érzi majd a több edzés igényét. Heti 3 alkalommal javasolt edzeni, de ha lehetősége van rá, edzzen a hét bármelyik napján. IZOMERŐSÍTÉS Hogy az ellipszis tréneren izmait erősíteni tudja, állítsa be magasabb ellenállásra. Ez jobban igénybe veszi a láb izmokat, ezért előfordulhat, hogy a kívánt időnél rövidebb ideig tud majd edzeni. Amennyiben javítani szeretné erőnlétét is, módosítsa az edzéstervet. A bemelegítő és kihűlési fázist végezze a megszokott módon, de az edzés végén növelje az ellenállást, hogy lábai gyorsabban dolgozzanak. Csökkentse sebességét, hogy szívfrekvenciáját a célzónában tudja tartani. SÚLYCSÖKKENTÉS Fontos tényező eben az esetben, mennyi erőt fejt ki edzés közben. Minél intenzívebben és gyorsabban edz, annál több kalóriát éget el. Tulajdonképpen ugyanaz az elve, mint mikor az erőnlét javításon dolgozunk, csak más céllal.. 14

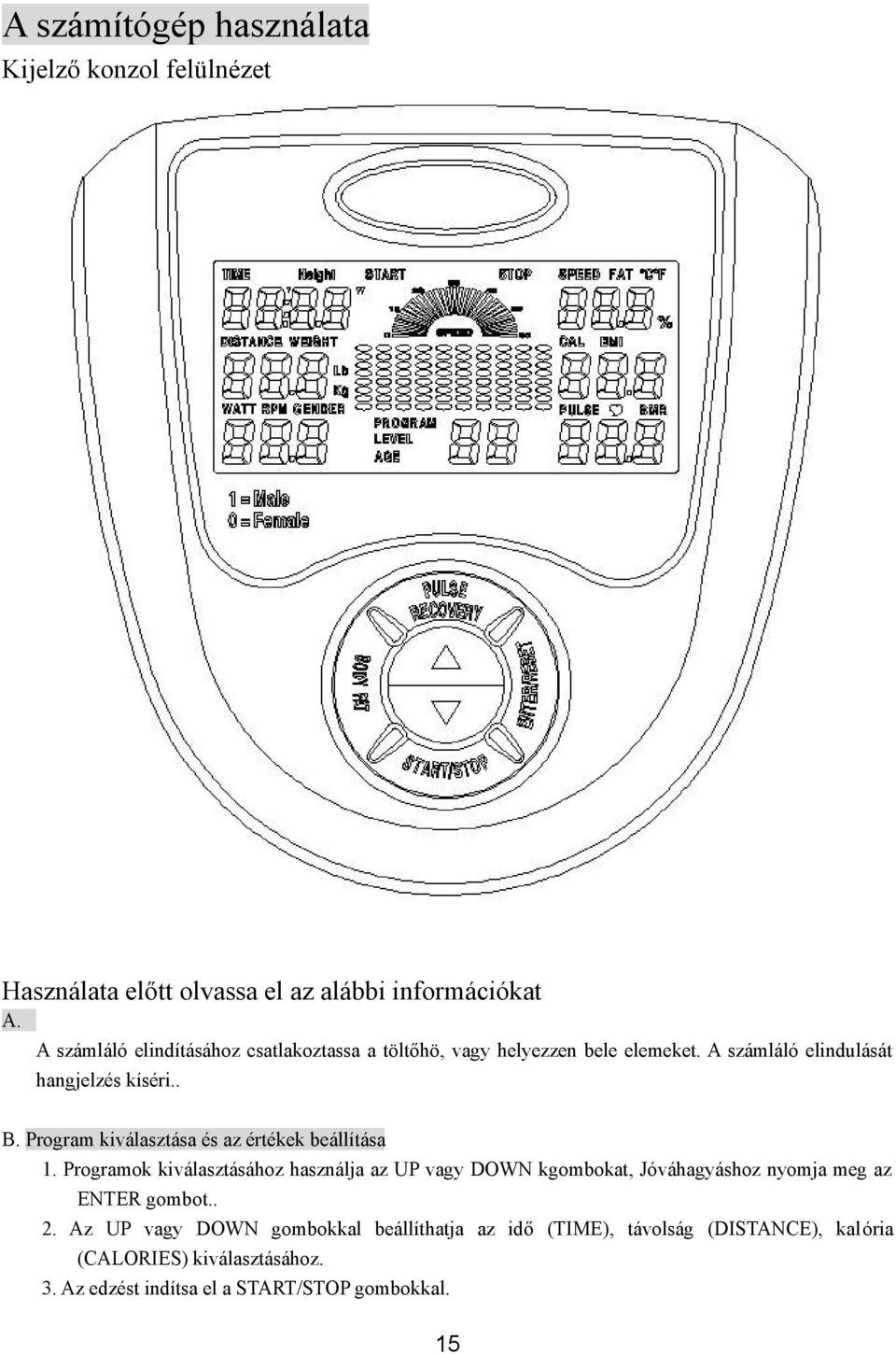

15 A számítógép használata Kijelző konzol felülnézet Használata előtt olvassa el az alábbi információkat A. A számláló elindításához csatlakoztassa a töltőhö, vagy helyezzen bele elemeket. A számláló elindulását hangjelzés kíséri.. B. Program kiválasztása és az értékek beállítása 1. Programok kiválasztásához használja az UP vagy DOWN kgombokat, Jóváhagyáshoz nyomja meg az ENTER gombot.. 2. Az UP vagy DOWN gombokkal beállíthatja az idő (TIME), távolság (DISTANCE), kalória (CALORIES) kiválasztásához. 3. Az edzést indítsa el a START/STOP gombokkal. 15

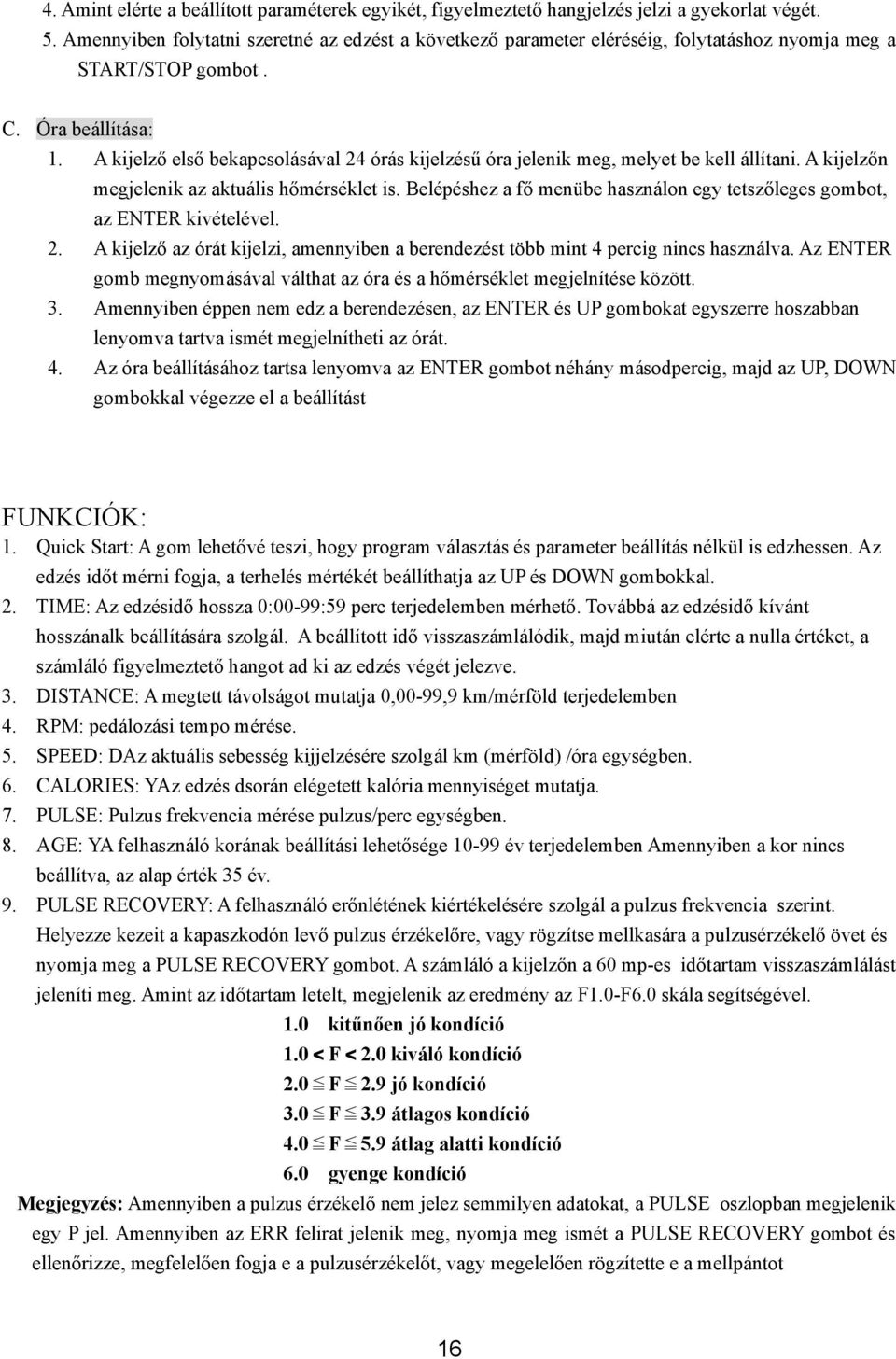

16 4. Amint elérte a beállított paraméterek egyikét, figyelmeztető hangjelzés jelzi a gyekorlat végét. 5. Amennyiben folytatni szeretné az edzést a következő parameter eléréséig, folytatáshoz nyomja meg a START/STOP gombot. C. Óra beállítása: 1. A kijelző első bekapcsolásával 24 órás kijelzésű óra jelenik meg, melyet be kell állítani. A kijelzőn megjelenik az aktuális hőmérséklet is. Belépéshez a fő menübe használon egy tetszőleges gombot, az ENTER kivételével. 2. A kijelző az órát kijelzi, amennyiben a berendezést több mint 4 percig nincs használva. Az ENTER gomb megnyomásával válthat az óra és a hőmérséklet megjelnítése között. 3. Amennyiben éppen nem edz a berendezésen, az ENTER és UP gombokat egyszerre hoszabban lenyomva tartva ismét megjelnítheti az órát. 4. Az óra beállításához tartsa lenyomva az ENTER gombot néhány másodpercig, majd az UP, DOWN gombokkal végezze el a beállítást FUNKCIÓK: 1. Quick Start: A gom lehetővé teszi, hogy program választás és parameter beállítás nélkül is edzhessen. Az edzés időt mérni fogja, a terhelés mértékét beállíthatja az UP és DOWN gombokkal. 2. TIME: Az edzésidő hossza 0:00-99:59 perc terjedelemben mérhető. Továbbá az edzésidő kívánt hosszánalk beállítására szolgál. A beállított idő visszaszámlálódik, majd miután elérte a nulla értéket, a számláló figyelmeztető hangot ad ki az edzés végét jelezve. 3. DISTANCE: A megtett távolságot mutatja 0,00-99,9 km/mérföld terjedelemben 4. RPM: pedálozási tempo mérése. 5. SPEED: DAz aktuális sebesség kijjelzésére szolgál km (mérföld) /óra egységben. 6. CALORIES: YAz edzés dsorán elégetett kalória mennyiséget mutatja. 7. PULSE: Pulzus frekvencia mérése pulzus/perc egységben. 8. AGE: YA felhasználó korának beállítási lehetősége év terjedelemben Amennyiben a kor nincs beállítva, az alap érték 35 év. 9. PULSE RECOVERY: A felhasználó erőnlétének kiértékelésére szolgál a pulzus frekvencia szerint. Helyezze kezeit a kapaszkodón levő pulzus érzékelőre, vagy rögzítse mellkasára a pulzusérzékelő övet és nyomja meg a PULSE RECOVERY gombot. A számláló a kijelzőn a 60 mp-es időtartam visszaszámlálást jeleníti meg. Amint az időtartam letelt, megjelenik az eredmény az F1.0-F6.0 skála segítségével. 1.0 kitűnően jó kondíció 1.0 F 2.0 kiváló kondíció 2.0 F 2.9 jó kondíció 3.0 F 3.9 átlagos kondíció 4.0 F 5.9 átlag alatti kondíció 6.0 gyenge kondíció Megjegyzés: Amennyiben a pulzus érzékelő nem jelez semmilyen adatokat, a PULSE oszlopban megjelenik egy P jel. Amennyiben az ERR felirat jelenik meg, nyomja meg ismét a PULSE RECOVERY gombot és ellenőrizze, megfelelően fogja e a pulzusérzékelőt, vagy megelelően rögzítette e a mellpántot 16

17 Nyomógombok: 1. START/STOP: A gombbal elindíthatja, vagy megállíthatja az edzést, anélkül, hogy bármely program be lenne állítva. Csak az edzés hossza mérhető. 2. UP : Növelheti a terhelési fokozatot az edzés során, továbbá a parameter beállítás ( Time, Distance, Calories, Age) értékei növelésére, valamint a felhasználó nemének kiválasztására szolgál. 3. DOWN: Csökkentheti a terhelési fokozatot az edzés során, továbbá a parameter beállítás ( Time, Distance, Calories, Age) értékei csökkentésére, valamint a felhasználó nemének kiválasztására szolgál.. 4. ENTER/RESET: Program kiválasztáshoz és az óra paramétereinek beállításához használatos. Megtartásával 2 mp en át visszaállítja a berendezés eredeti beállított paramétereit. 5. BODY FAT / MEASURE: Használja a gombot a magasság, súly, kor, nem ébeállításához és a testzsír méréséhez., 6. PULSE RECOVERY gomb: A pulzus frekvencia adatai alapján a kondíció kiértékelésére szolgál. PROGRAMOK KEZELÉSE: Manualis program P1 manuális program.a programot a START/STOP gombbal indítja. A terhelés alapértelmezet beállítási szintje 5, melyet az UP és DOWN gombokkal módosíthat. Beállítható továbbá az edzésidő, a klória égetés és távolság. A programot az UP és DOWN gombok segítségével válassza ki, majd hagyja jóvá az ENTER-rel. Ezután felvillan a TIME parameter, az UP DOWN gombok segítségével állítsa be a kívánt értékeket, melyeket az ENTER gombbal hagyjon jóvá. Folytassa a beállíttást a többi paraméternél is (DISTANCE, CALRIES) ugyanezen a módon. Alapértelmezett programok (P2-P13): Steps, Hill, Rolling, Valley, Fat Burn, Ramp, Mountain, Intervals, Random, Plateau, Fartlek, Precipice Program A terhelést az edzés során az UP és DOWN gombokkal módosíthatja. Beállítható továbbá az edzésidő, a klória égetés és távolság. A felhasználó az edzés során szabályozhatja a terhelést az UP és DOWN gombokkal, anélkül, hogy az alapbeállítás módosulna. A programot az UP és DOWN gombok segítségével válassza ki, majd hagyja jóvá az ENTER-rel. Ezután felvillan a TIME parameter, az UP DOWN gombok segítségével állítsa be a kívánt értékeket, melyeket az ENTER gombbal hagyjon jóvá. Folytassa a beállíttást a többi paraméternél is (DISTANCE, CALRIES) ugyanezen a módon. A START/STOP gomb megnyomásával indítsa el az edzést. Felhasznáói programok (P14-P15) Lehetővé teszi két felhasználó számára fokozatosan beálítani az időt, távolságot, kalória égetést, és a terhelési fokot. A felhasználói beállítás a számláló memóriájában elmentésre kerül. A felhasználók az edzés során szabályozhatják a terhelést az UP és DOWN gombokkal, anélkül, hogy a beállítás módosulna. A programot az UP és DOWN gombok segítségével válassza ki, majd hagyja jóvá az ENTER-rel. Ezután felvillan 10 oszlop első oszlopa, a terhelést állítsa be az UP és DOWN gombok segítségével, majd az ENTER gombbal hagyja jóvá. Folytassa a beállíttást a többi oszloppal is. Miután jóvá hagyta a 10. oszlopot is, felvillan a TIME, melyet az UP és DOWN gombok segítségével állítson be, és hagyja jóvá az 17

18 ENTER gombbal. A többi paramétert is (DISTANCE, CALRIES) állítsa be ugyanezen a módon. Az edzést a START/STOP gomb segítségével indítsa el. Test zsír százalék mérése (p16) PA program a testzsír arány mérésére valamint az optimális terhelés felkínálására szolgál. A test zsír arányt %-ban méri, a számláló 3 típust különböztet meg: 1. típus : BODY FAT% > 27 2 típus: 27 BODY FAT% 20 3 típus: BODY FAT % < 20 A számláló a test zsír %ot, BMI és BMR eredményeket mutatja. A programot az UP és DOWN gombok segítségével válassza ki, majd hagyja jóvá az ENTER-rel. Ezután felvillan a HEIGHT (mnagasság) parameter, az UP DOWN gombok segítségével állítsa be a kívánt értékeket, melyeket az ENTER gombbal hagyjon jóvá. Folytassa a beállíttást a többi paraméternél is (súly-weight, nem-gender, kor AGE)) ugyanezen a módon. A magasság alapértelmezett beállított értéke 170 cm ( láb 7 hüvelyk) A súly alapértelmezett beállított értéke 75 kg (155 libra) A nem alapértelmezett beálíltása férfi (MAN) A kor alapértelmezett beállítása 35 év Miután valamennyi értéket beállította, nyomja meg a START/STOP gombot a testzsír mérés elindításához. Amennyiben a kijelzőn az E jel jelenik meg, ellenőrizze, megfelelően fogja e a pulzusérzékelőt, vagy megelelően rögzítette e a mellpántot. Nyomja meg ismét a START/STOP gombot az elindításhoz. Alvás mód: A számláló alvás módba kapcsol, amennyiben azt több, mint 4 percen keresztül nem használja. Tetszőleges gomb megnyomásával a számláló újraindul.. BMI (Body Mass Index testtömeg index): Testzsír arány mérése a felhasználó magasság és súly adatai alapján. BMR (Basal Metabolic Rate bazális anyagcsere kiadás): A test számára a nyugalmi állapotban, neutrális hő környezetben szükséges energia mennyiség mérése. Leadott energiáról van szó, melyre az életfontosságú funkciók fenntartásához szükség van. Hibajelentések: E1 : Ha edzés során a lendkerékből a számláló több, mint 4 másodpercig nem kap jelet a lendkerékbő E2 : Ha a számlálónak gondja van az elmentett adatok beolvasásával E3 :Amennyiben az edzés megkezdését követően a számláló több, mint 4 másodpercig nem kap jelet a lendkerékből Műszaki adatok - hálózati csatlakozás 1. Lehetséges teljesítmény: 230V/50Hz or 60Hz kimenet: 6V DC/0.5A 2. Lehetséges teljesítmény: 110V/50Hz or 60Hz kimenet: 6V DC/0.5A 18

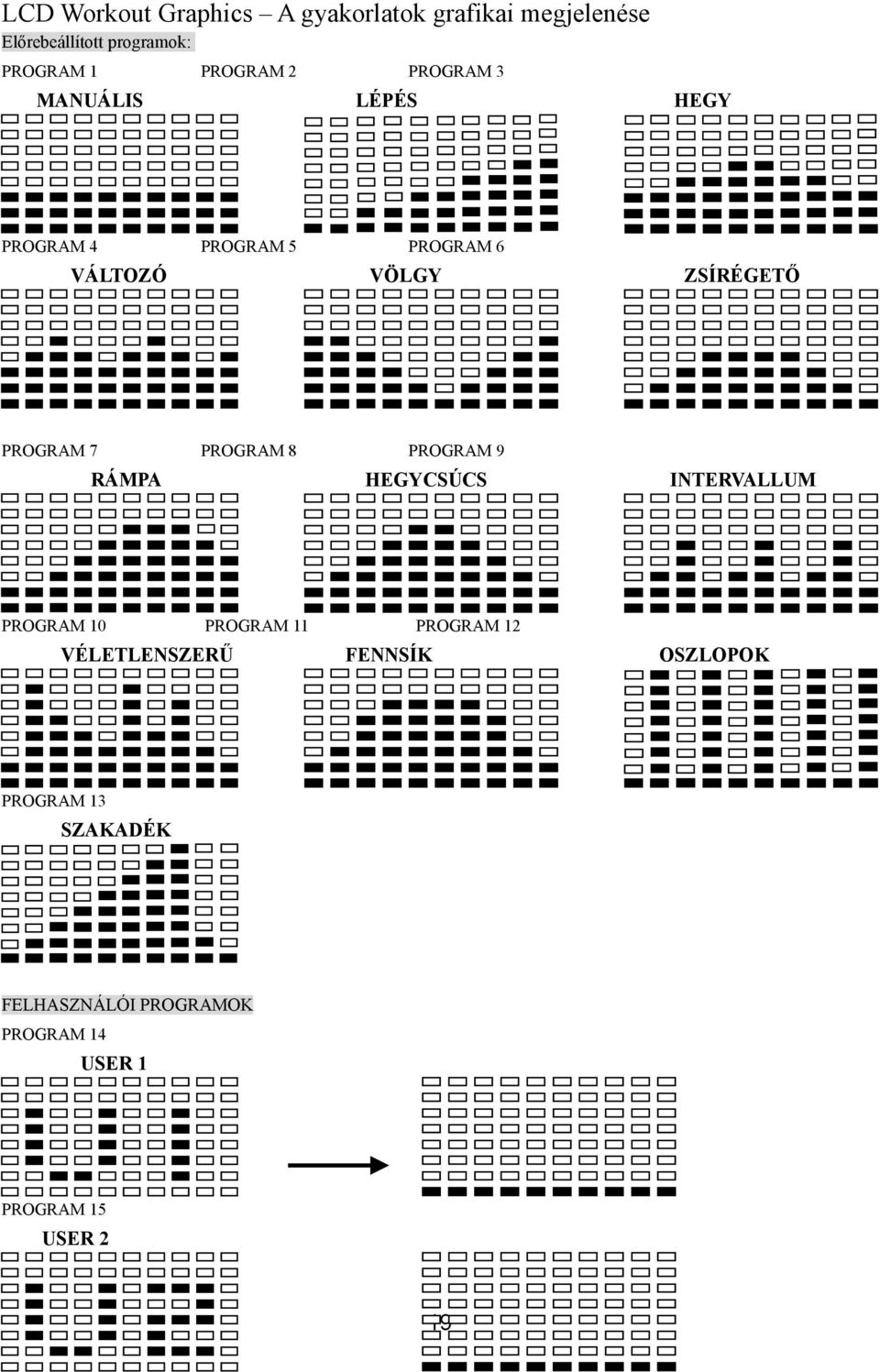

19 LCD Workout Graphics A gyakorlatok grafikai megjelenése Előrebeállított programok: PROGRAM 1 PROGRAM 2 MANUÁLIS PROGRAM 4 LÉPÉS PROGRAM 5 VÁLTOZÓ PROGRAM 7 HEGY PROGRAM 6 VÖLGY PROGRAM 8 RÁMPA PROGRAM 10 PROGRAM 3 PROGRAM 9 HEGYCSÚCS PROGRAM 11 VÉLETLENSZERŰ ZSÍRÉGETŐ INTERVALLUM PROGRAM 12 FENNSÍK PROGRAM 13 SZAKADÉK FELHASZNÁLÓI PROGRAMOK PROGRAM 14 USER 1 PROGRAM 15 USER 2 19 OSZLOPOK

20 PROGRAM 16 TESTZSÍR (STOP MODE) TESTZSÍR (START MODE) Egyike a következő 6 programnak fog megjelenni miután a gép automatikusan megmérte a testzsír értéket: Gyakorlathossz: 40 perc Gyakorlathossz: 40 perc Gyakorlathossz: 40 perc Gyakorlathossz: 40 perc 20 Gyakorlathossz 20perc Gyakorlathossz: 20 perc

21 21

22 Alkatrészek listája Szám Megnevezés darab 1 Computer 2 Upper Computer Cable 3 Powder Metallurgy (or Bushing) D28 10PCS 4 Cover for Handlebar Post (Front) 5 Handlebar Post 1SET 6 M8 Curved Washer Ø20*Ø8.2*1.2T 8PCS 7 Allen Key Bolt M8*16 4PCS 8 Hand pulse Grip 9 Hand pulse Cable 10 Hand pulse Plug 11 Self-tapping Screw M4*25 12 Fixed Handlebar Foam 13 Fixed Handlebar 14 Fixed Handler Bar Cover 15 Allen Key Bolt M8*30 16 Self-tapping Screw M4*20 10PCS 17 Cover for Handlebar Post (Back) 18 Handlebar Axle 19 Lower Computer Cable 20 Main Frame 1SET 21 Carriage Bolt M8*70 4PCS 22 Front Stabilizer 23 Front Stabilizer Cap 24 Rear Stabilizer 25 Rear Stabilizer Cap 26 Domed Nut M8 4PCS 27 Flange Nut 3/8" 28 Flat Washer M10 29 Bearing 6001zz 30 Flywheel Φ260 22

23 31 Flywheel Axle 32 M6 Nylon Nut 6PCS 33 Flat Washer Ø18*Ø6.2*1.0 15PCS 34 M6 Nut 35 Double-ended screw Ø6*75 36 Magnet Set 1SET 37 Spring 38 Bolt M6*70 39 Spring Hook 40 Fixing plate for idle wheel 41 Flash Washer Ø20*Ø8.2*1.2T 5PCS 42 M8 Anti-lose Ø20*Ø8.2*1.2T 3PCS 43 Bolt M8*20L 3PCS 44 Bolt M10*40 45 Bushing Φ14*1.5T*6L 46 Flat Washer Ø14*Ø10*1.0T 47 Bearing 6300Z 48 Nylon Nut M10 49 Round Screw M5*13 50 Motor 51 Sensor plate 52 Screw M5*15L 1S 53 Sensor 54 Motor cable 55 Bearing 6300ZZ 56 Φ17 C-Clip 57 Magnet 58 Belt Wheel Φ Crank Axle 1SET 60 Bolt M6*15 4PCS 61 Belt 430J 62 Flat Washer Ø18*Ø5.2*1.0 8PCS 23

24 63 Self-tapping M5*17 8PCS 64L Crank 64R Crank 65 Round Cover 66 Self-tapping M5*12 8PCS 67 Plastic for round cover 10PCS 68 Side Cover 69L Top Cover 69R Top Cover 70 Self-tapping M4*12 14PCS 71L Chain Cover 71R Chain Cover 72 Screw M5*15 8PCS 73 Handlebar Cap 74 Moveable handlebar Foam 75 Moveable handlebar 76 Allen Key Bolt M8*35 4PCS 77 Spring Washer Ø17*Ø10.2*2.0T 78 Allen Key Bolt M10*25 79 Sea Washer Ø25*Ø17*0.5T 4PCS 80 Moveable handlebar Cover (Front) 81 Moveable handlebar Cover (Back) 82L Moveable handlebar support 82R Moveable handlebar support 83 Allen key bolt M8*20 84L Cover for pedal 1SET 84R Cover for pedal 1SET 85 Bushing 4PCS 86 Front Pedal Axle 87 Screw M6*15 8PCS 88 Pedal (L+R) 89 Pedal Support Tube 24

25 90 Cover for universal axle (upper) 91 Cover for universal axle (lower) 92 Allen Key Bolt M8*50 93 Universal Joint 2SET 94 Washer Ø28*Ø8.2*1.5T 95 Front Cover 96 Self-tapping M5*25 7PCS 97 Adapter 98 Washer Ø28*Ø16*4.5T 99 Screw for Computer 100 Water bottle S 101 M5* Holder for water bottle S 25

26 További karbantartási információk Rendszeresen végezze el a berendezés általános karbantartását a berendezés igénybevétele függvényében, de legalább 20 óra üzemelést követoen. A karbantartás továbbá magába foglalja: 1. A berendezés alamennyi mozgó alkatrészek (tengelyek, mozgásátvivo fejek) kenésének ellenorzése. Amennyiben nem elegendo, kenje meg. Javasoljuk a hagyományos kerékpárolajat, varrógépolataj vagy szilikonolajat. 2. Alkatrészek csavarok, anyák,- rendszeres ellenorzése és rendszeres behúzása.tisztaság karbantartásához csak szappan oldatot használjon, semmiképpen se abrasivumot tartalmazó tisztítószereket. 3. Védje a számlálót a folyadékkal vagy izzadtsággal való érintkezéstol és esetleges megrongálódástól. 4. A számlálót ne tegye ki napsugárzásnak és ellenorizze az elemek muködoképességét, hogy az elemek nehogy kifollyanak és ezzel megrongálhassák a számlálót. 5. A berendezést tárolja száraz meleg helyen FIGYELMETETÉS A kerékpár legyen egyenes stabil szonyeglapon legyen elhelyezve. Minden használat elott ellenorizze a csavarokat, jól be vannak e húzva. Garanciális feltételek Az eladó erre a termékre az alábbi garanciákat biztosítja: Az acélkeretre az els o tulajdonos számára 60 hónapos garancia az eladás napjától számítva. 2. A számlálóra és az elektromos berendezésekre 60 hónapos garancia az eladás napjától számítva. 3. A többi alkatrészre a garancia 24 hónap az eladás napjától. A garancia nem vonatkozik a következo módon keletkezett károkért: 1. A felhasználó által okozott kár, pl. szakszer utlen összeszeillesztéssel, szereléssel, a nyeregrúd nem megfelelo beillesztése a keretbe, a pedálok nem elegend o behúzása a forgatókarba és a forgató karok hiányos behúzása a középtengelybe 2. Helytelen karbantartással 3. Mechanikus károkkal 4. Alkatrészek elhasználódása hagyományos felhasználás során (pl gumi és m uanyag alkatrészek, mozgó mechanizmusok, stb.) 5. Visszafordíthatatlan esemény, természeti katasztrófa által 6. Szakszerutlen bavatkozások által 7. Helytelen használat, helytelen elhelyezés, alacsony, vagy magas h omérséklet következtében, víz által, túlzott nyomás vagy ütés, szándékor design, alak vagy méret módosítás következtében 26

27 Figyelmeztetés 1. Az edzést kíséro hangeffektusok, esetleges nyekergések nem minosülnek hibának, amely akadályozná a berendezés rendeltetésszeru használatát, és szintúgy nem képezheti reklamáció tárgyát sem. Ez a tünet karbantarrtással megszüntetheto. 2. A jótállás idotartama alatt a termék valamennyi gyártási-, vagy anyaghibából származó hibáját eltávolítjuk úgy, hogy a berendezés rendeltetésszeruen használható legyen. 3. Reklamáció csakis írásban, a hiba pontos leírásával, leigazolt vásárlást igazoló szelvénnyel érvényesítheto. 4. Reklamáció csak az eladónál érvényesítheto Eladás dátuma: Eladó bélyegzoje és aláírása: Forgalmazó: Insportline Hungary Kft Esztergom Kossuth Lajos u tel./fax: SZÁRMAZÁSI HEY: KÍNA IMPORTOR: SEVEN SPORT SRO. CZECH REPUBLIC 27
