REZGÉSTÁVADÓ MŰSZERKÖNYV

Átírás

1 MK 650 REZGÉSTÁVADÓ MŰSZERKÖNYV Típusszám: Gyártási szám: Gyártás kelte: február A műszerkönyvön és a terméken levő gyártási számnak azonosnak kell lenni!

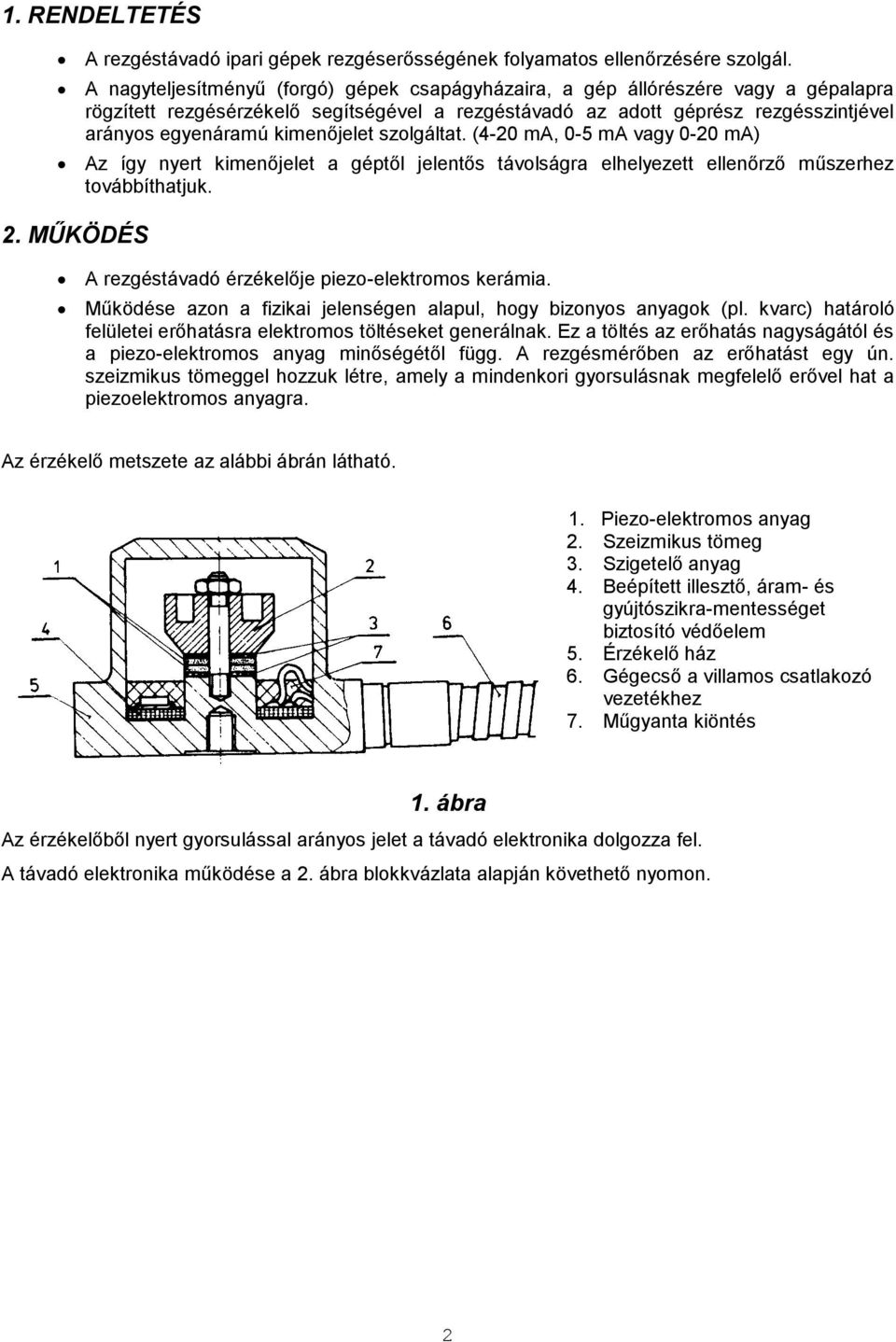

2 1. RENDELTETÉS A rezgéstávadó ipari gépek rezgéserősségének folyamatos ellenőrzésére szolgál. A nagyteljesítményű (forgó) gépek csapágyházaira, a gép állórészére vagy a gépalapra rögzített rezgésérzékelő segítségével a rezgéstávadó az adott géprész rezgésszintjével arányos egyenáramú kimenőjelet szolgáltat. (4-20 ma, 0-5 ma vagy 0-20 ma) Az így nyert kimenőjelet a géptől jelentős távolságra elhelyezett ellenőrző műszerhez továbbíthatjuk. 2. MŰKÖDÉS A rezgéstávadó érzékelője piezo-elektromos kerámia. Működése azon a fizikai jelenségen alapul, hogy bizonyos anyagok (pl. kvarc) határoló felületei erőhatásra elektromos töltéseket generálnak. Ez a töltés az erőhatás nagyságától és a piezo-elektromos anyag minőségétől függ. A rezgésmérőben az erőhatást egy ún. szeizmikus tömeggel hozzuk létre, amely a mindenkori gyorsulásnak megfelelő erővel hat a piezoelektromos anyagra. Az érzékelő metszete az alábbi ábrán látható. 1. Piezo-elektromos anyag 2. Szeizmikus tömeg 3. Szigetelő anyag 4. Beépített illesztő, áram- és gyújtószikra-mentességet biztosító védőelem 5. Érzékelő ház 6. Gégecső a villamos csatlakozó vezetékhez 7. Műgyanta kiöntés 1. ábra Az érzékelőből nyert gyorsulással arányos jelet a távadó elektronika dolgozza fel. A távadó elektronika működése a 2. ábra blokkvázlata alapján követhető nyomon. 2

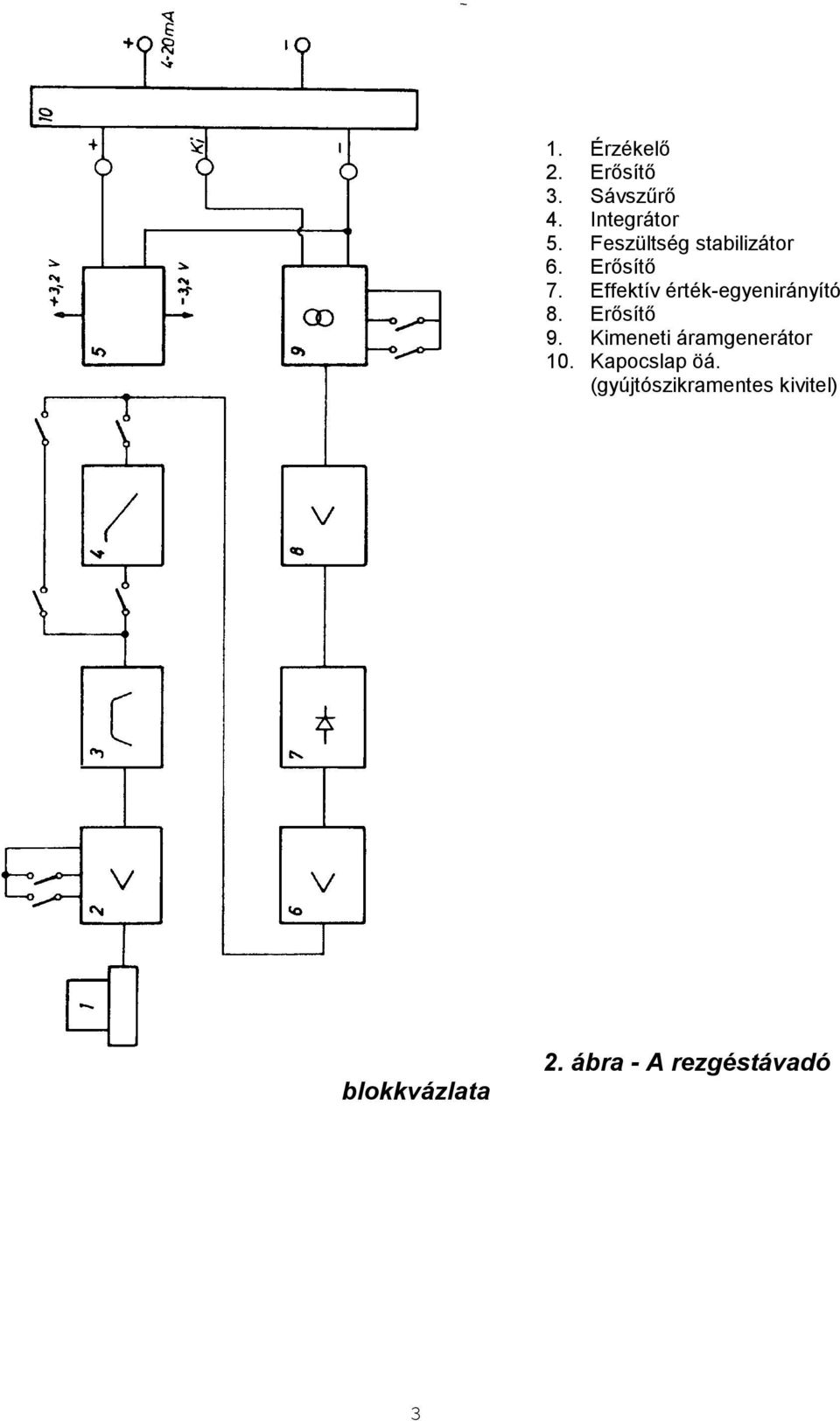

3 1. Érzékelő 2. Erősítő 3. Sávszűrő 4. Integrátor 5. Feszültség stabilizátor 6. Erősítő 7. Effektív érték-egyenirányító 8. Erősítő 9. Kimeneti áramgenerátor 10. Kapocslap öá. (gyújtószikramentes kivitel) blokkvázlata 2. ábra - A rezgéstávadó 3

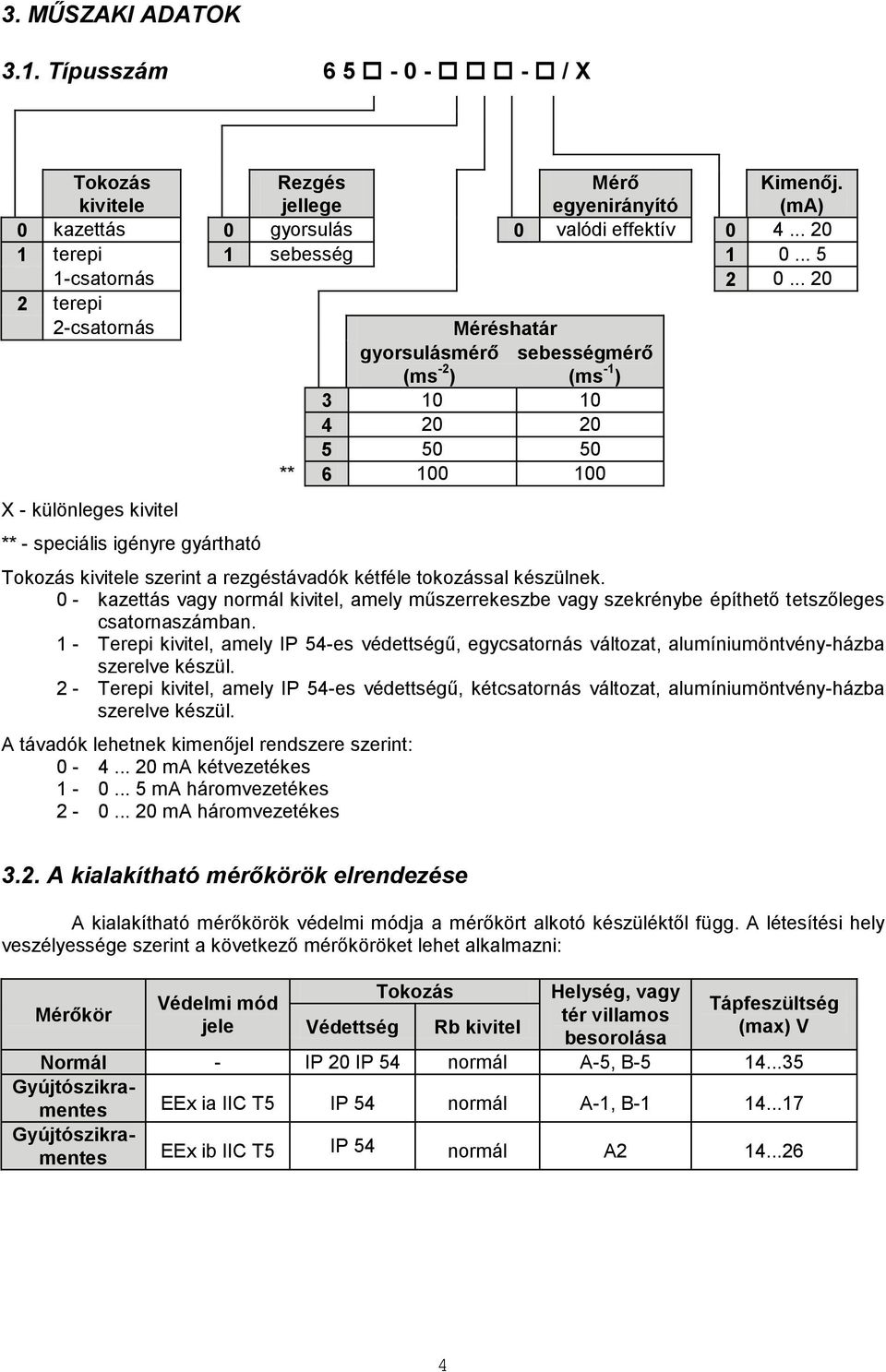

4 3. MŰSZAKI ADATOK 3.1. Típusszám / X Tokozás kivitele Rezgés jellege Mérő egyenirányító Kimenőj. (ma) 0 kazettás 0 gyorsulás 0 valódi effektív terepi 1 sebesség csatornás terepi 2-csatornás X - különleges kivitel ** - speciális igényre gyártható Méréshatár gyorsulásmérő sebességmérő (ms -2 ) (ms -1 ) ** Tokozás kivitele szerint a rezgéstávadók kétféle tokozással készülnek. 0 - kazettás vagy normál kivitel, amely műszerrekeszbe vagy szekrénybe építhető tetszőleges csatornaszámban. 1 - Terepi kivitel, amely IP 54-es védettségű, egycsatornás változat, alumíniumöntvény-házba szerelve készül. 2 - Terepi kivitel, amely IP 54-es védettségű, kétcsatornás változat, alumíniumöntvény-házba szerelve készül. A távadók lehetnek kimenőjel rendszere szerint: ma kétvezetékes ma háromvezetékes ma háromvezetékes 3.2. A kialakítható mérőkörök elrendezése A kialakítható mérőkörök védelmi módja a mérőkört alkotó készüléktől függ. A létesítési hely veszélyessége szerint a következő mérőköröket lehet alkalmazni: Mérőkör Védelmi mód jele Védettség Tokozás Rb kivitel Helység, vagy tér villamos besorolása Tápfeszültség (max) V Normál - IP 20 IP 54 normál A-5, B Gyújtószikramentes EEx ia IIC T5 IP 54 normál A-1, B Gyújtószikramentes EEx ib IIC T5 IP 54 normál A

5 Megjegyzés A védelmi módok megfelelnek az MSZ EN 50014, MSZ EN nak és az MSZ 1600/1...8 lap előírásainak Rezgésérzékelő műszaki adatai ( ) A rezgésérzékelő beépített elektronikus illesztő fokozattal van ellátva. Tápfeszültség Névleges adatai min. ±3 V max. ±12 V Érzékelt mennyiség rezgésgyorsulás Működési elv piezo-elektromos Kimenőjel mv szimmetrikus, háztól szigetelt Érzékenység 10 mv/10 ms -2 (159,2 Hz-en) Érzékenységi hiba ±4 % Méréstartomány 0,2 ms ms -2 Szerelt rezonanciafrekvencia khz Frekvenciamenet beépített erősítővel Hőmérsékleti hiba 0,2% / C Keresztirányú érzékenység max. 5% Határértékek Működési hőmérséklettartomány C Impulzusszerű túlterhelés 1000 ms -2 Védettség Hz között 3 9 %-on belül állandó Robbanásvédelem EEx ia/ib IIC T5 MSZ EN Ház anyaga KO 36 rozsdamentes acél Ház védettsége IP 67 MSZ 806 Érzékelő tömeg 150 g (kábel nélkül) Szállított kábel hossza 3 m (gégecsőben vezetve) Max. kábelhossz 40 m * Érzékelő rögzítése 4 db M4x15 MSZ 1573: Fe/Zn belső kulcsnyílású csavarral és 4 db rugós alátéttel. Meghúzási nyomaték: 1,5 Nm. Szigetelés a szerelési felületen szükségtelen. * 3 m-nél hosszabb kábel esetén javasoljuk fokozott biztonságú elosztódoboz használatát A rezgéstávadó műszaki adatai Mérési tartományok (bemenőjel ) ms -2 gyorsulás ill mms -1 sebesség három fokozatban:

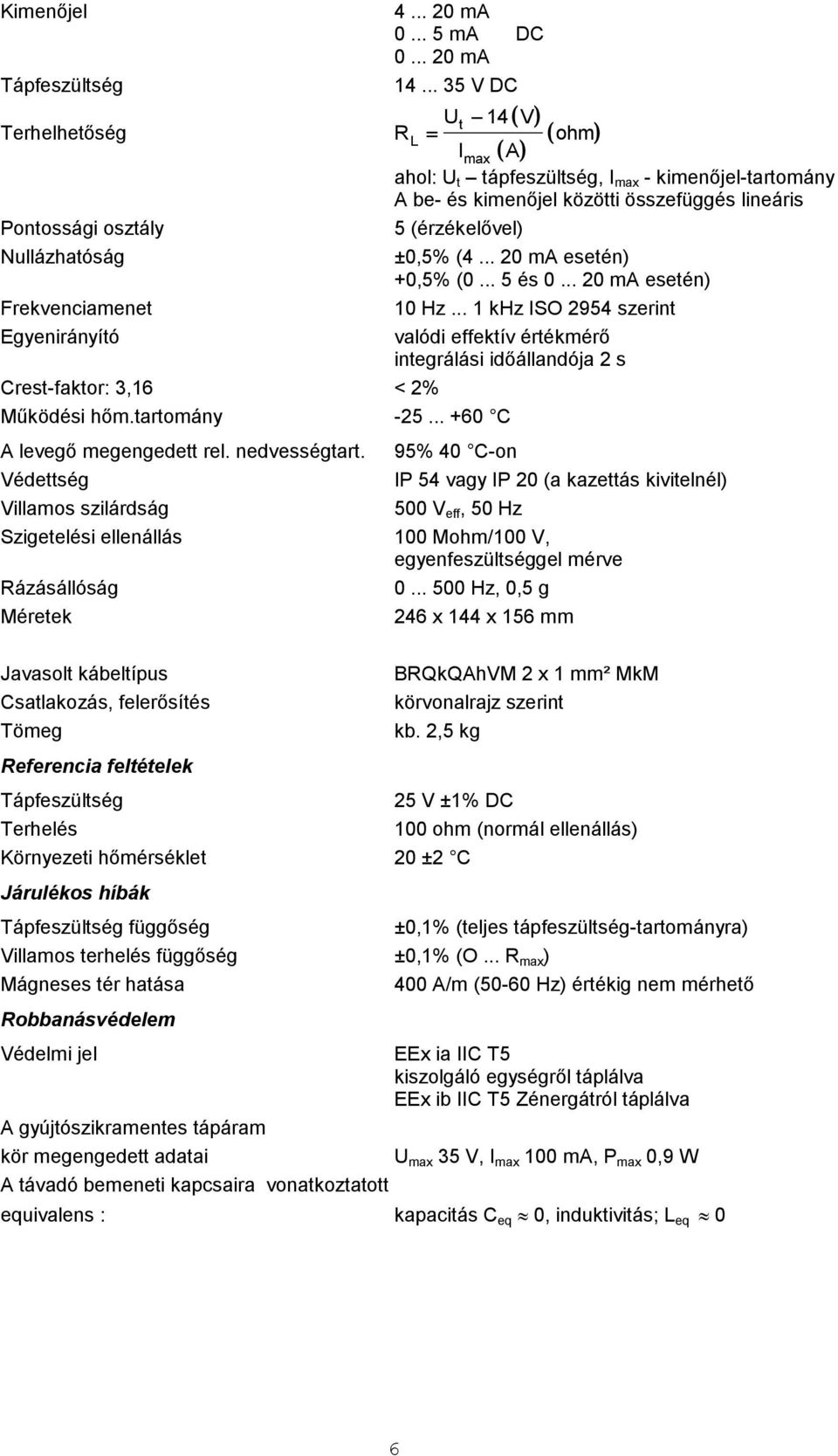

6 Kimenőjel ma ma DC ma Tápfeszültség V DC Terhelhetőség U t 14 V R L ohm I A max ahol: U t tápfeszültség, I max - kimenőjel-tartomány A be- és kimenőjel közötti összefüggés lineáris Pontossági osztály 5 (érzékelővel) Nullázhatóság ±0,5% ( ma esetén) +0,5% ( és ma esetén) Frekvenciamenet 10 Hz... 1 khz ISO 2954 szerint Egyenirányító valódi effektív értékmérő integrálási időállandója 2 s Crest-faktor: 3,16 < 2% Működési hőm.tartomány C A levegő megengedett rel. nedvességtart. 95% 40 C-on Védettség IP 54 vagy IP 20 (a kazettás kivitelnél) Villamos szilárdság 500 V eff, 50 Hz Szigetelési ellenállás 100 Mohm/100 V, egyenfeszültséggel mérve Rázásállóság Hz, 0,5 g Méretek 246 x 144 x 156 mm Javasolt kábeltípus Csatlakozás, felerősítés Tömeg Referencia feltételek BRQkQAhVM 2 x 1 mm² MkM körvonalrajz szerint kb. 2,5 kg Tápfeszültség 25 V ±1% DC Terhelés 100 ohm (normál ellenállás) Környezeti hőmérséklet 20 ±2 C Járulékos híbák Tápfeszültség függőség ±0,1% (teljes tápfeszültség-tartományra) Villamos terhelés függőség ±0,1% (O... R max ) Mágneses tér hatása 400 A/m (50-60 Hz) értékig nem mérhető Robbanásvédelem Védelmi jel A gyújtószikramentes tápáram kör megengedett adatai A távadó bemeneti kapcsaira vonatkoztatott EEx ia IIC T5 kiszolgáló egységről táplálva EEx ib IIC T5 Zénergátról táplálva U max 35 V, I max 100 ma, P max 0,9 W equivalens : kapacitás C eq 0, induktivitás; L eq 0 6

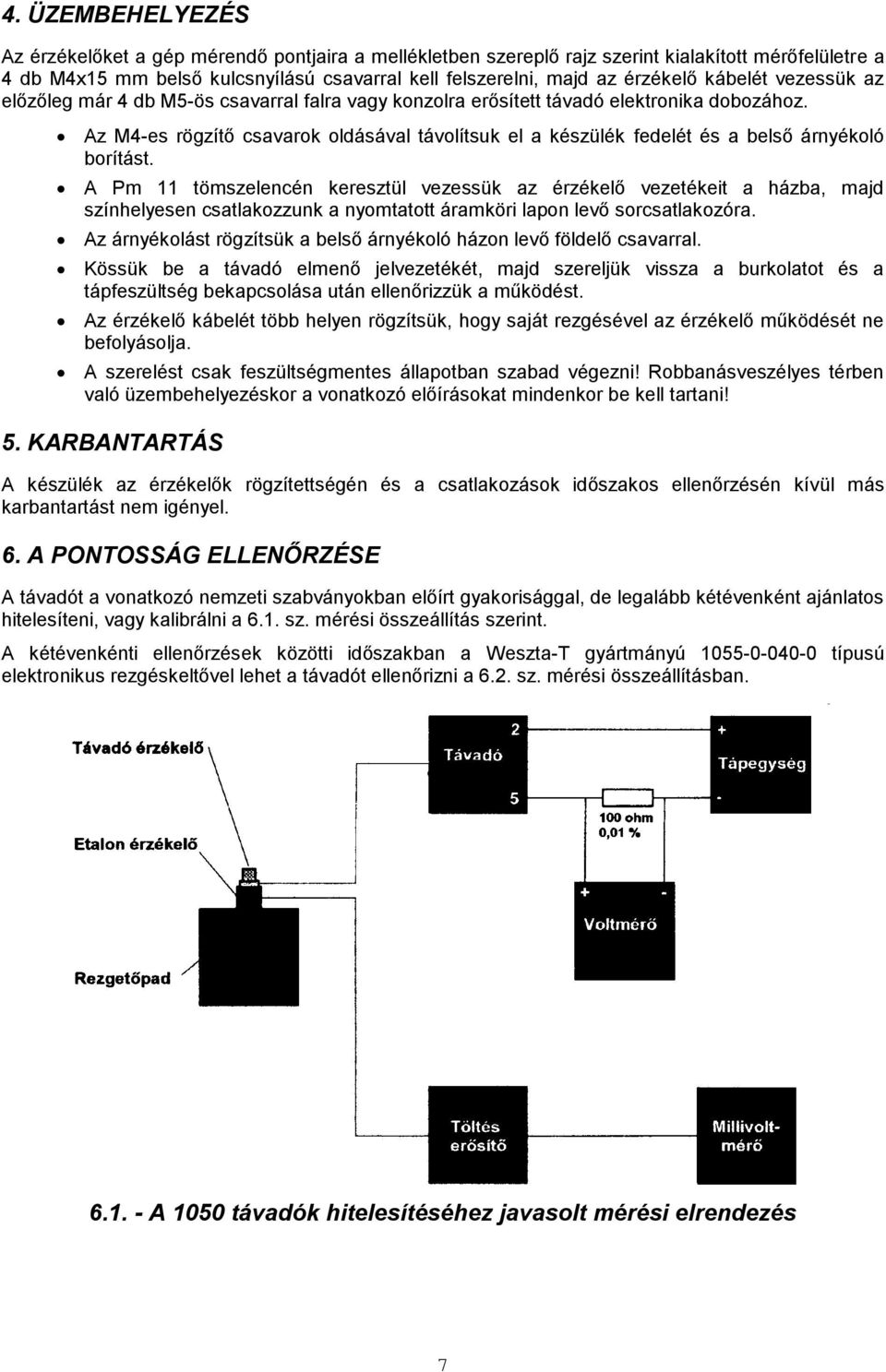

7 4. ÜZEMBEHELYEZÉS Az érzékelőket a gép mérendő pontjaira a mellékletben szereplő rajz szerint kialakított mérőfelületre a 4 db M4x15 mm belső kulcsnyílású csavarral kell felszerelni, majd az érzékelő kábelét vezessük az előzőleg már 4 db M5-ös csavarral falra vagy konzolra erősített távadó elektronika dobozához. Az M4-es rögzítő csavarok oldásával távolítsuk el a készülék fedelét és a belső árnyékoló borítást. A Pm 11 tömszelencén keresztül vezessük az érzékelő vezetékeit a házba, majd színhelyesen csatlakozzunk a nyomtatott áramköri lapon levő sorcsatlakozóra. Az árnyékolást rögzítsük a belső árnyékoló házon levő földelő csavarral. Kössük be a távadó elmenő jelvezetékét, majd szereljük vissza a burkolatot és a tápfeszültség bekapcsolása után ellenőrizzük a működést. Az érzékelő kábelét több helyen rögzítsük, hogy saját rezgésével az érzékelő működését ne befolyásolja. A szerelést csak feszültségmentes állapotban szabad végezni! Robbanásveszélyes térben való üzembehelyezéskor a vonatkozó előírásokat mindenkor be kell tartani! 5. KARBANTARTÁS A készülék az érzékelők rögzítettségén és a csatlakozások időszakos ellenőrzésén kívül más karbantartást nem igényel. 6. A PONTOSSÁG ELLENŐRZÉSE A távadót a vonatkozó nemzeti szabványokban előírt gyakorisággal, de legalább kétévenként ajánlatos hitelesíteni, vagy kalibrálni a 6.1. sz. mérési összeállítás szerint. A kétévenkénti ellenőrzések közötti időszakban a Weszta-T gyártmányú típusú elektronikus rezgéskeltővel lehet a távadót ellenőrizni a 6.2. sz. mérési összeállításban A 1050 távadók hitelesítéséhez javasolt mérési elrendezés 7

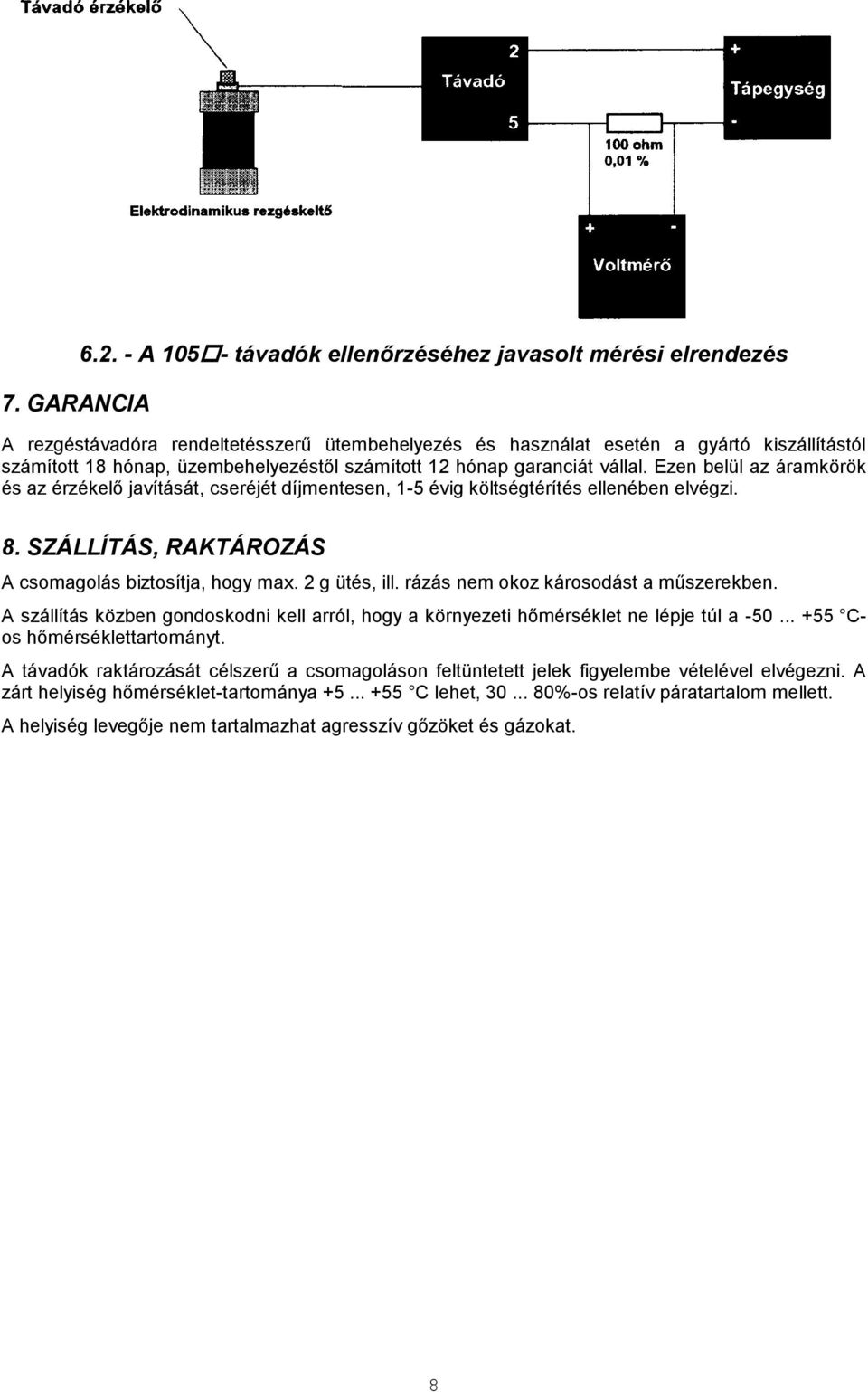

8 7. GARANCIA A távadók ellenőrzéséhez javasolt mérési elrendezés A rezgéstávadóra rendeltetésszerű ütembehelyezés és használat esetén a gyártó kiszállítástól számított 18 hónap, üzembehelyezéstől számított 12 hónap garanciát vállal. Ezen belül az áramkörök és az érzékelő javítását, cseréjét díjmentesen, 1-5 évig költségtérítés ellenében elvégzi. 8. SZÁLLÍTÁS, RAKTÁROZÁS A csomagolás biztosítja, hogy max. 2 g ütés, ill. rázás nem okoz károsodást a műszerekben. A szállítás közben gondoskodni kell arról, hogy a környezeti hőmérséklet ne lépje túl a Cos hőmérséklettartományt. A távadók raktározását célszerű a csomagoláson feltüntetett jelek figyelembe vételével elvégezni. A zárt helyiség hőmérséklet-tartománya C lehet, %-os relatív páratartalom mellett. A helyiség levegője nem tartalmazhat agresszív gőzöket és gázokat. 8

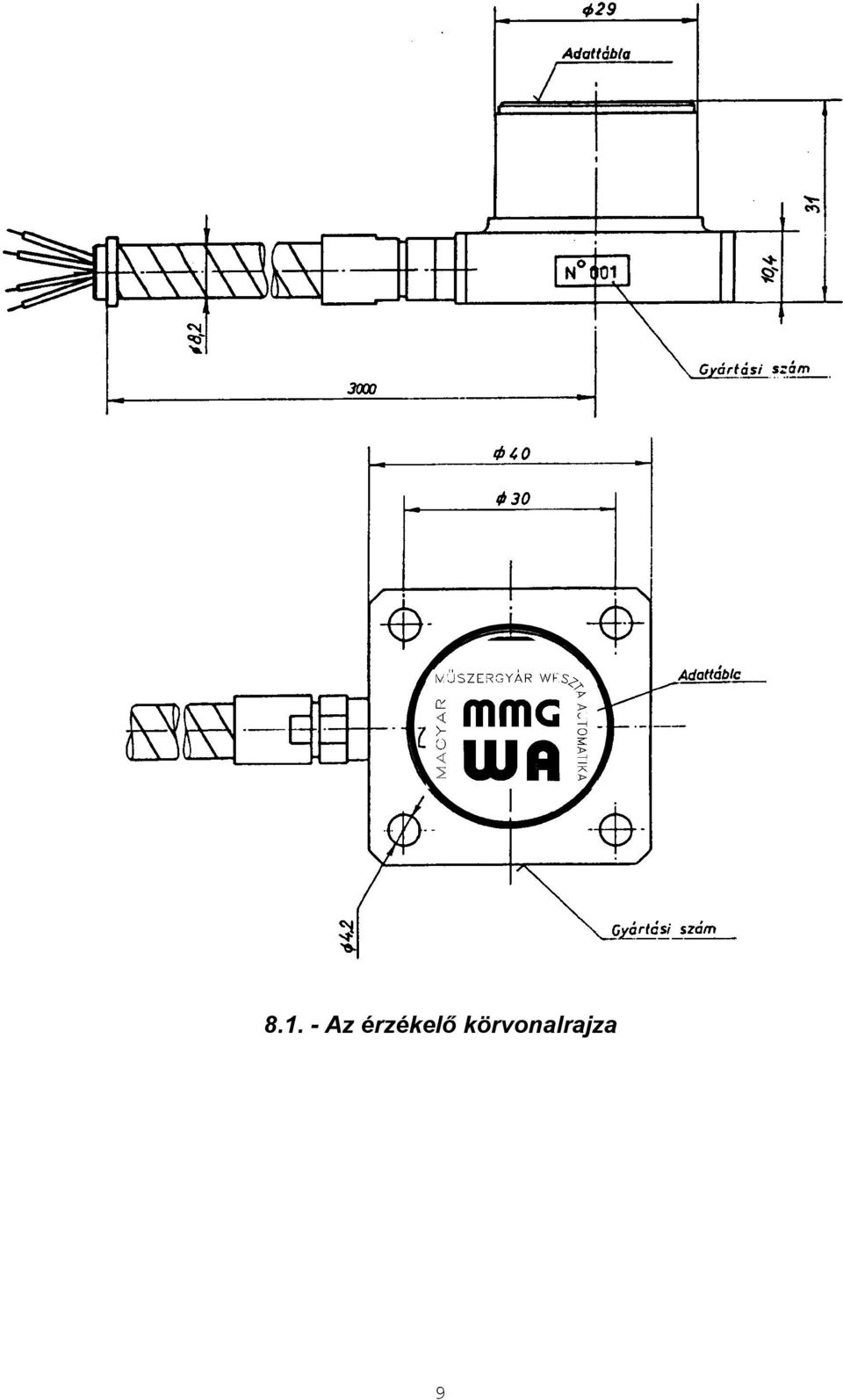

9 Az érzékelő körvonalrajza 9

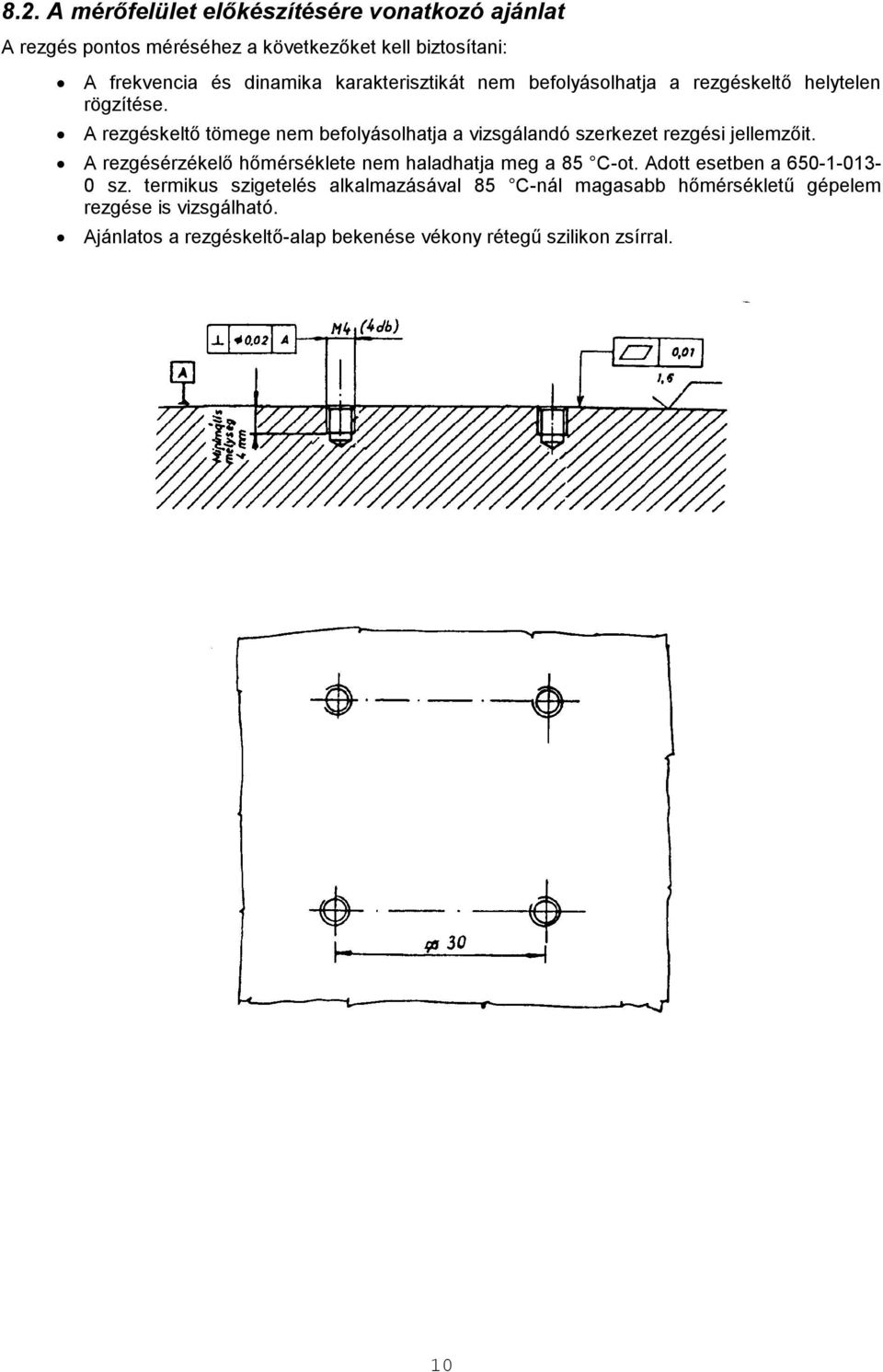

10 8.2. A mérőfelület előkészítésére vonatkozó ajánlat A rezgés pontos méréséhez a következőket kell biztosítani: A frekvencia és dinamika karakterisztikát nem befolyásolhatja a rezgéskeltő helytelen rögzítése. A rezgéskeltő tömege nem befolyásolhatja a vizsgálandó szerkezet rezgési jellemzőit. A rezgésérzékelő hőmérséklete nem haladhatja meg a 85 C-ot. Adott esetben a sz. termikus szigetelés alkalmazásával 85 C-nál magasabb hőmérsékletű gépelem rezgése is vizsgálható. Ajánlatos a rezgéskeltő-alap bekenése vékony rétegű szilikon zsírral. 10

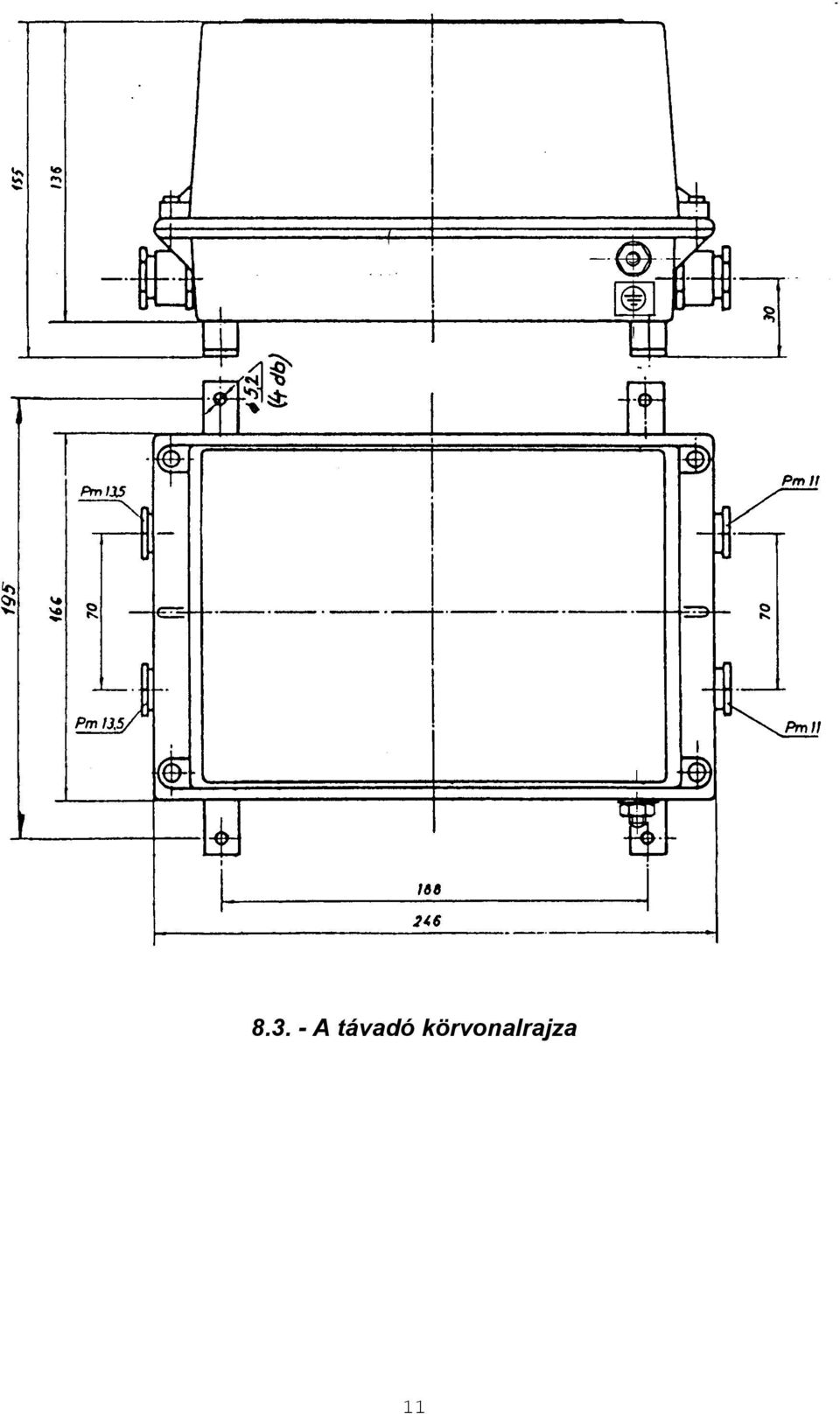

11 A távadó körvonalrajza 11

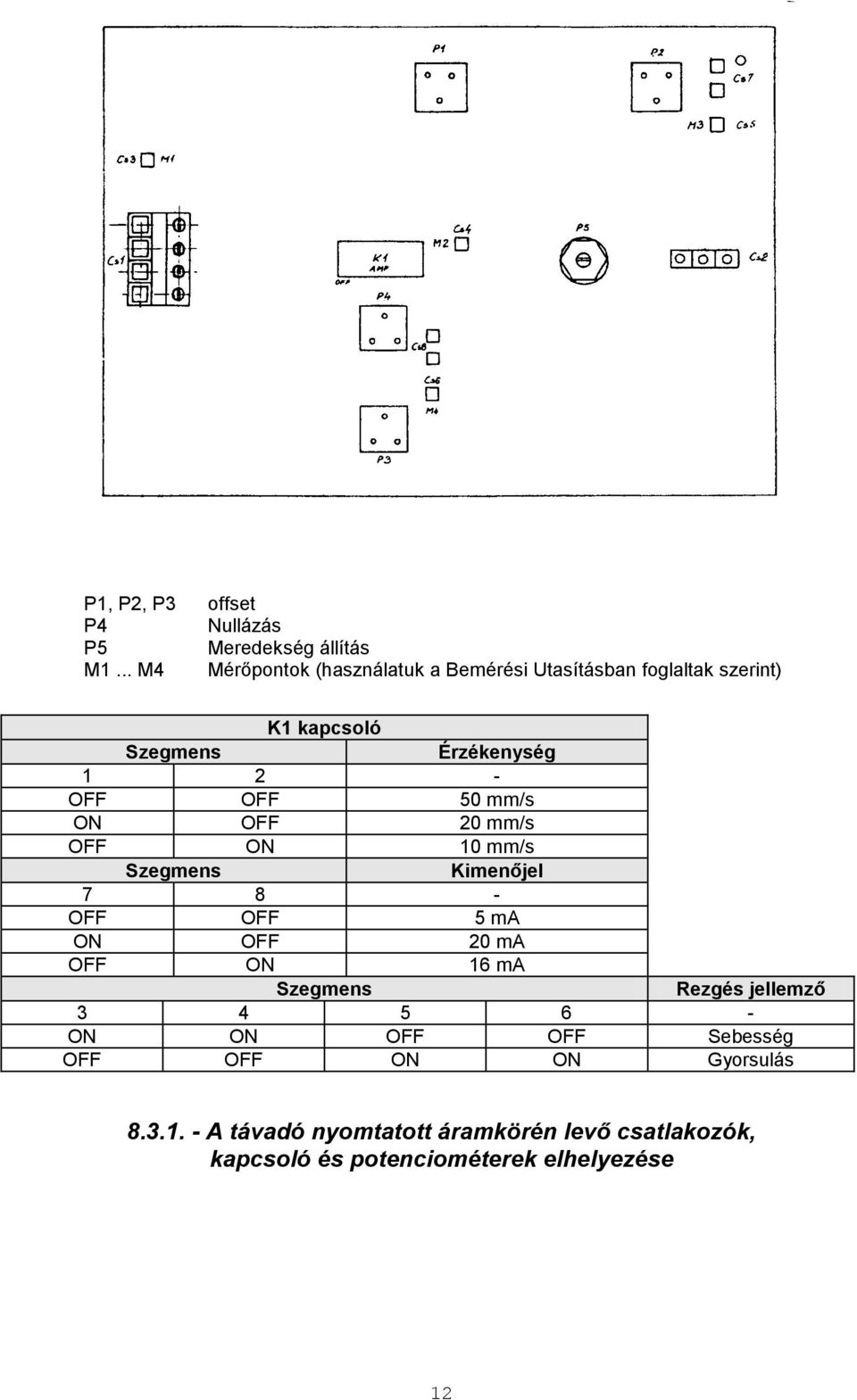

12 P1, P2, P3 offset P4 Nullázás P5 Meredekség állítás M1... M4 Mérőpontok (használatuk a Bemérési Utasításban foglaltak szerint) K1 kapcsoló Szegmens Érzékenység OFF OFF 50 mm/s ON OFF 20 mm/s OFF ON 10 mm/s Szegmens Kimenőjel OFF OFF 5 ma ON OFF 20 ma OFF ON 16 ma Szegmens Rezgés jellemző ON ON OFF OFF Sebesség OFF OFF ON ON Gyorsulás A távadó nyomtatott áramkörén levő csatlakozók, kapcsoló és potenciométerek elhelyezése 12

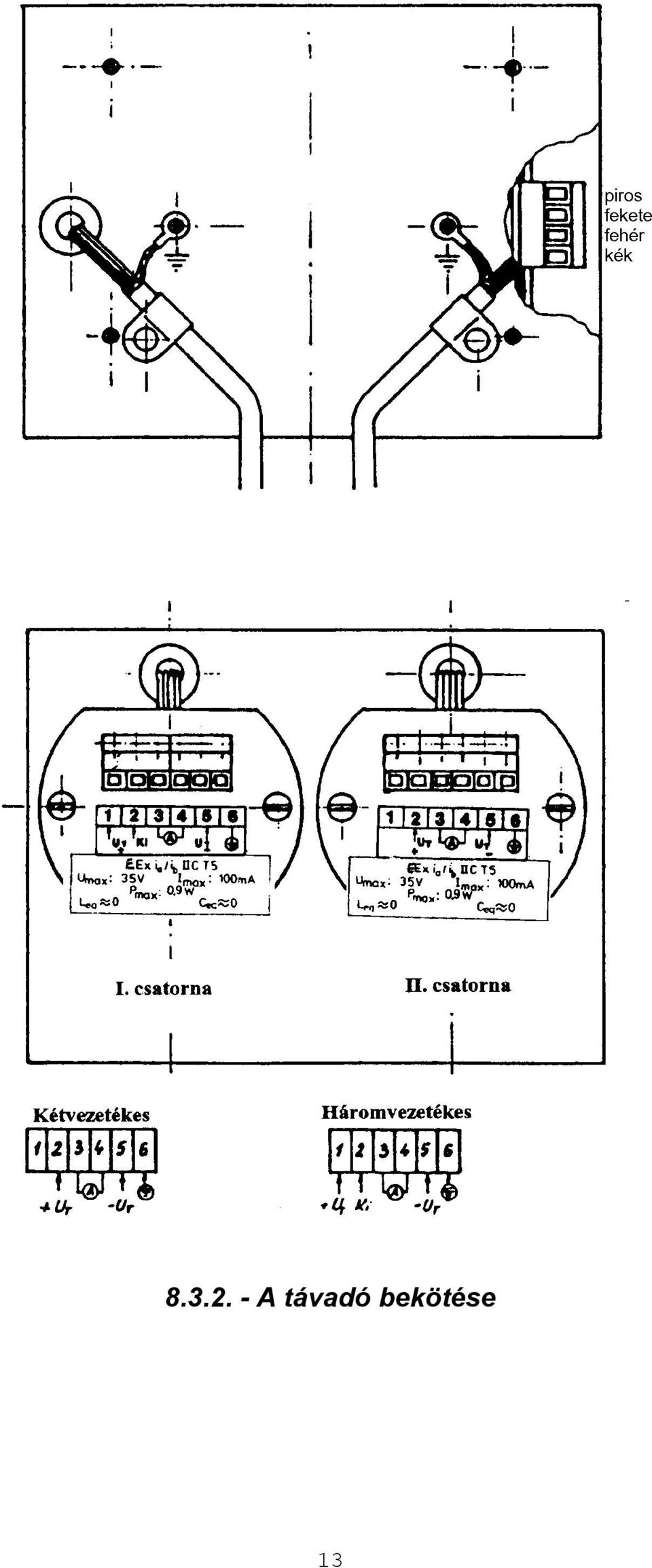

13 A távadó bekötése 13

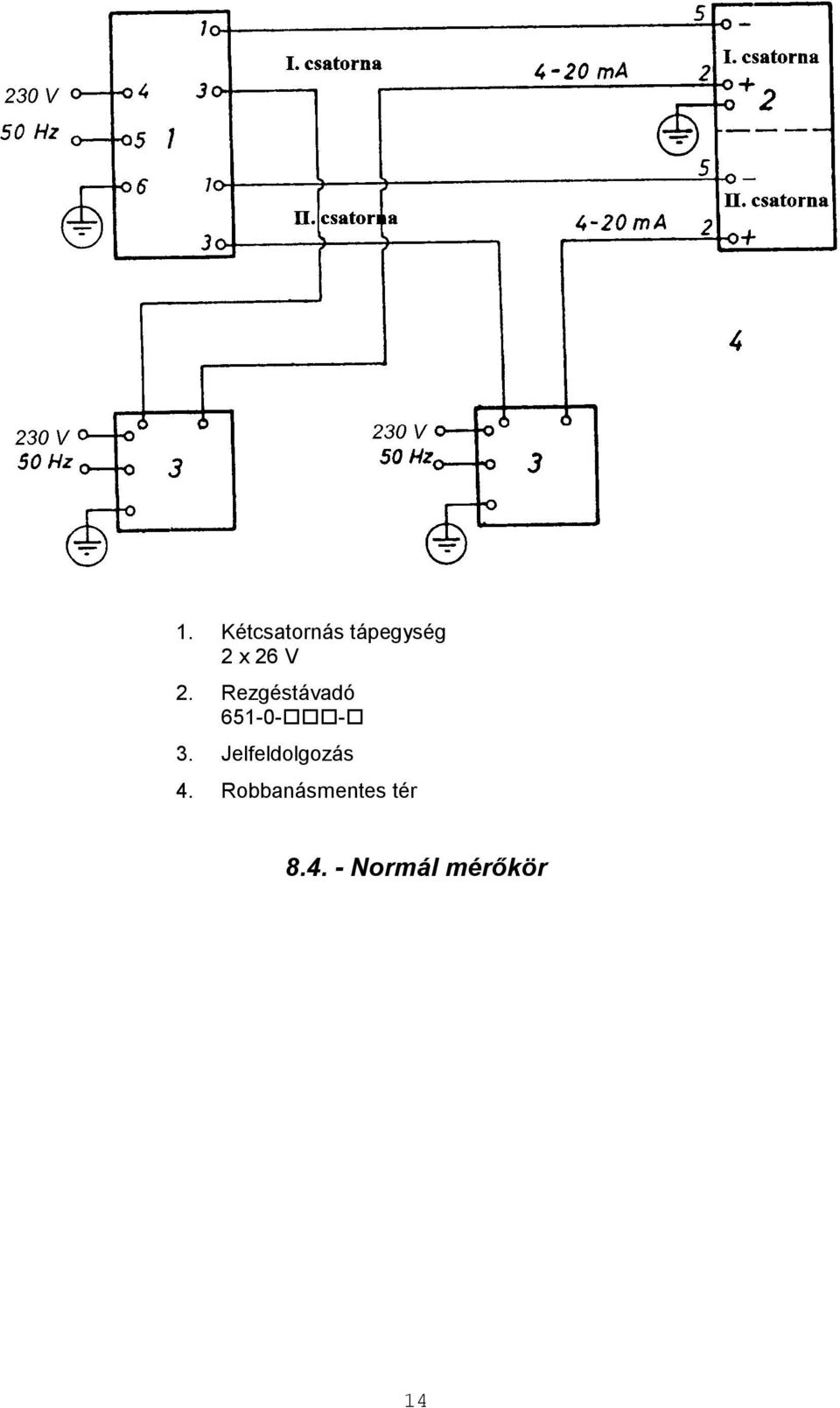

14 1. Kétcsatornás tápegység 2 x 26 V 2. Rezgéstávadó Jelfeldolgozás 4. Robbanásmentes tér Normál mérőkör 14

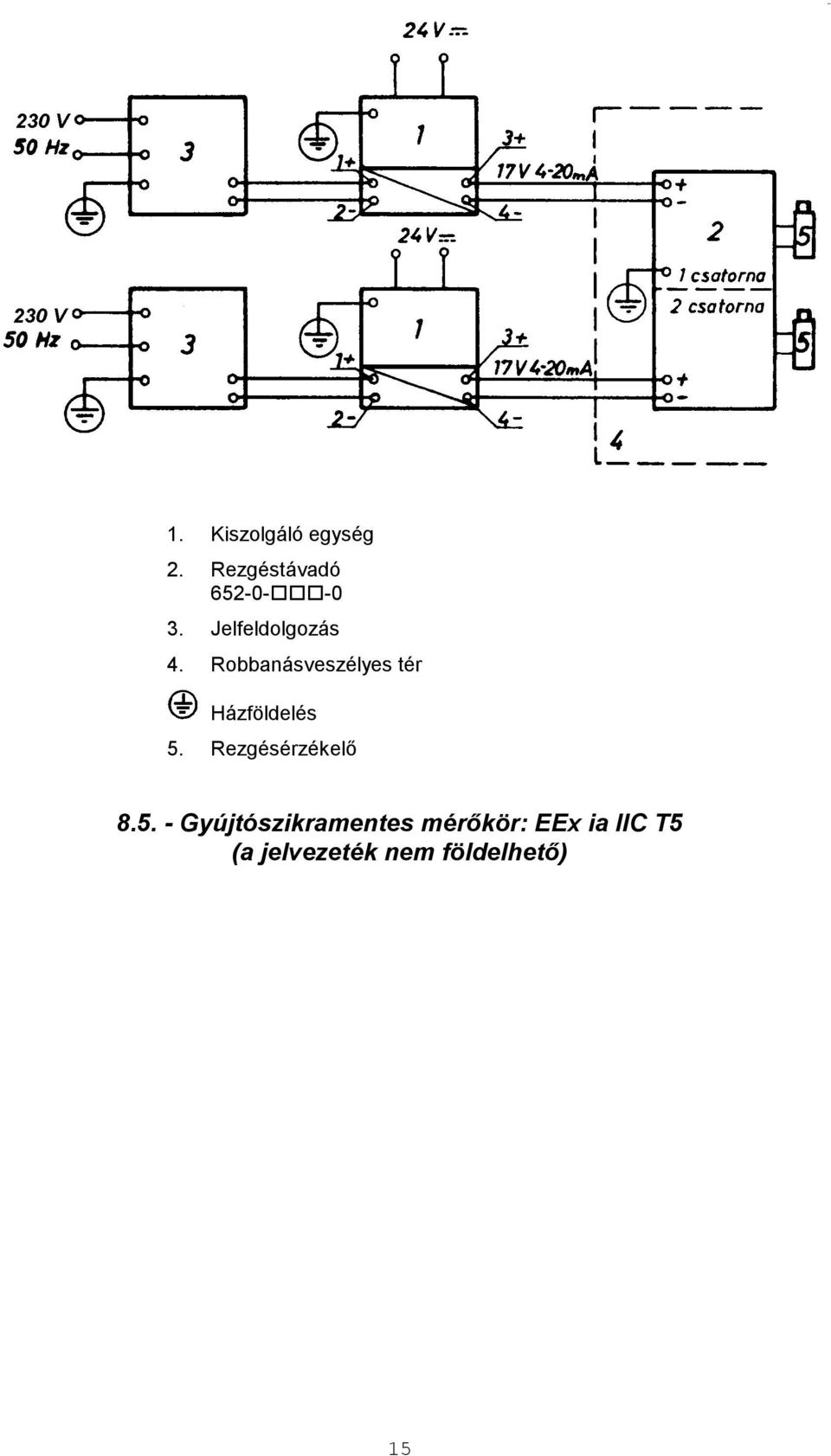

15 1. Kiszolgáló egység 2. Rezgéstávadó Jelfeldolgozás 4. Robbanásveszélyes tér Házföldelés 5. Rezgésérzékelő Gyújtószikramentes mérőkör: EEx ia IIC T5 (a jelvezeték nem földelhető) 15

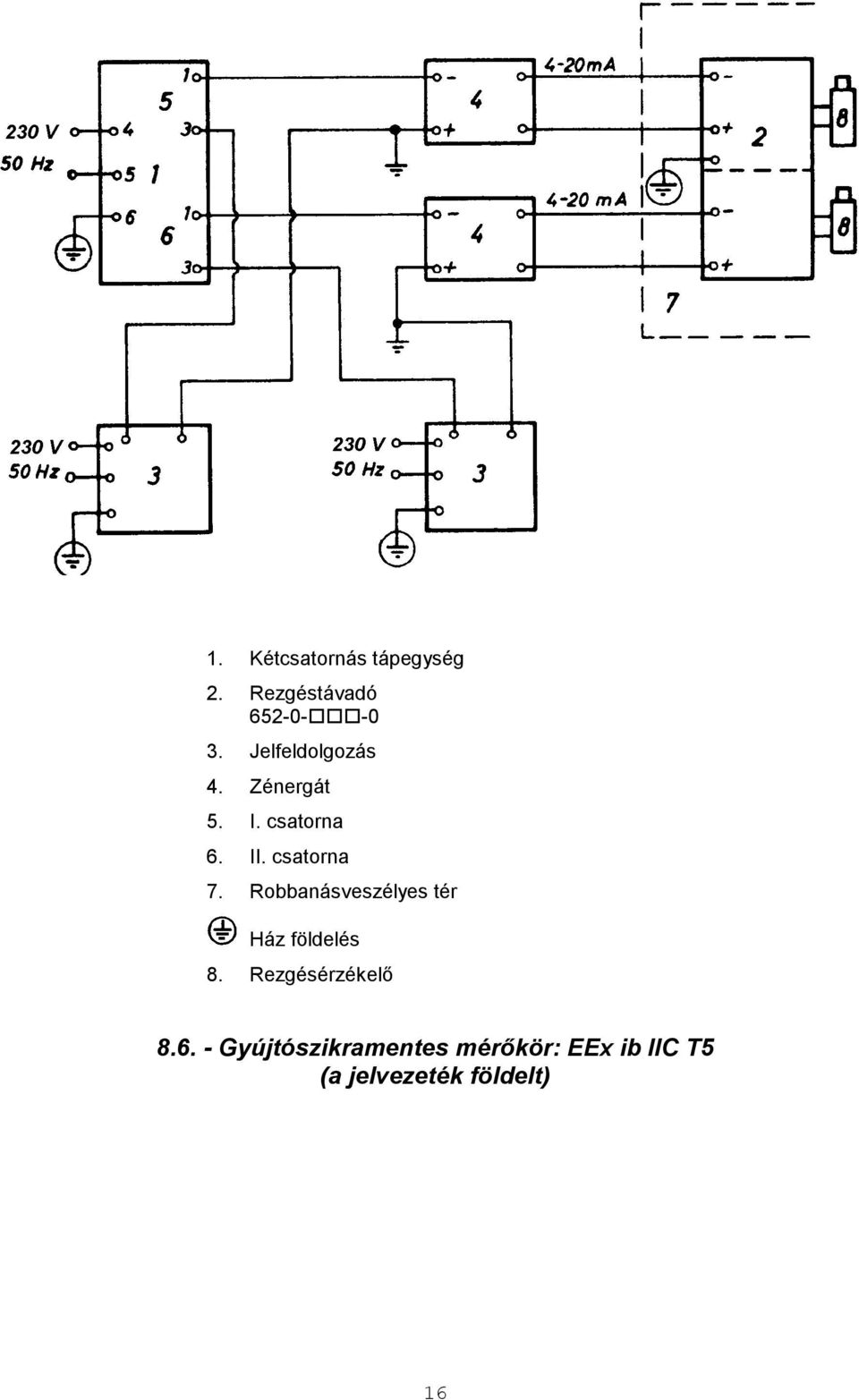

16 1. Kétcsatornás tápegység 2. Rezgéstávadó Jelfeldolgozás 4. Zénergát 5. I. csatorna 6. II. csatorna 7. Robbanásveszélyes tér Ház földelés 8. Rezgésérzékelő Gyújtószikramentes mérőkör: EEx ib IIC T5 (a jelvezeték földelt) 16

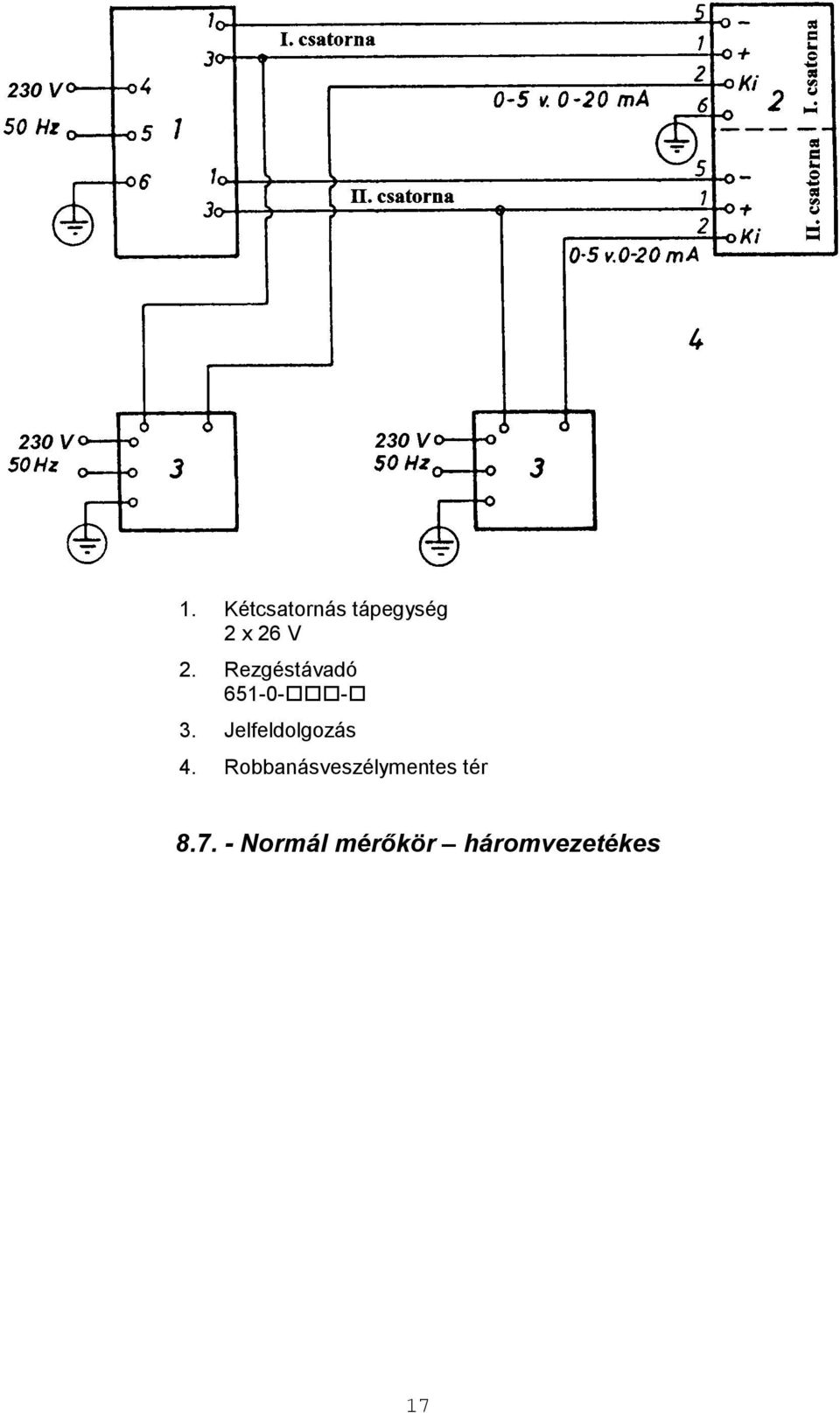

17 1. Kétcsatornás tápegység 2 x 26 V 2. Rezgéstávadó Jelfeldolgozás 4. Robbanásveszélymentes tér Normál mérőkör háromvezetékes 17

18 A rezgéstávadó frekvencia karakterisztikája 18

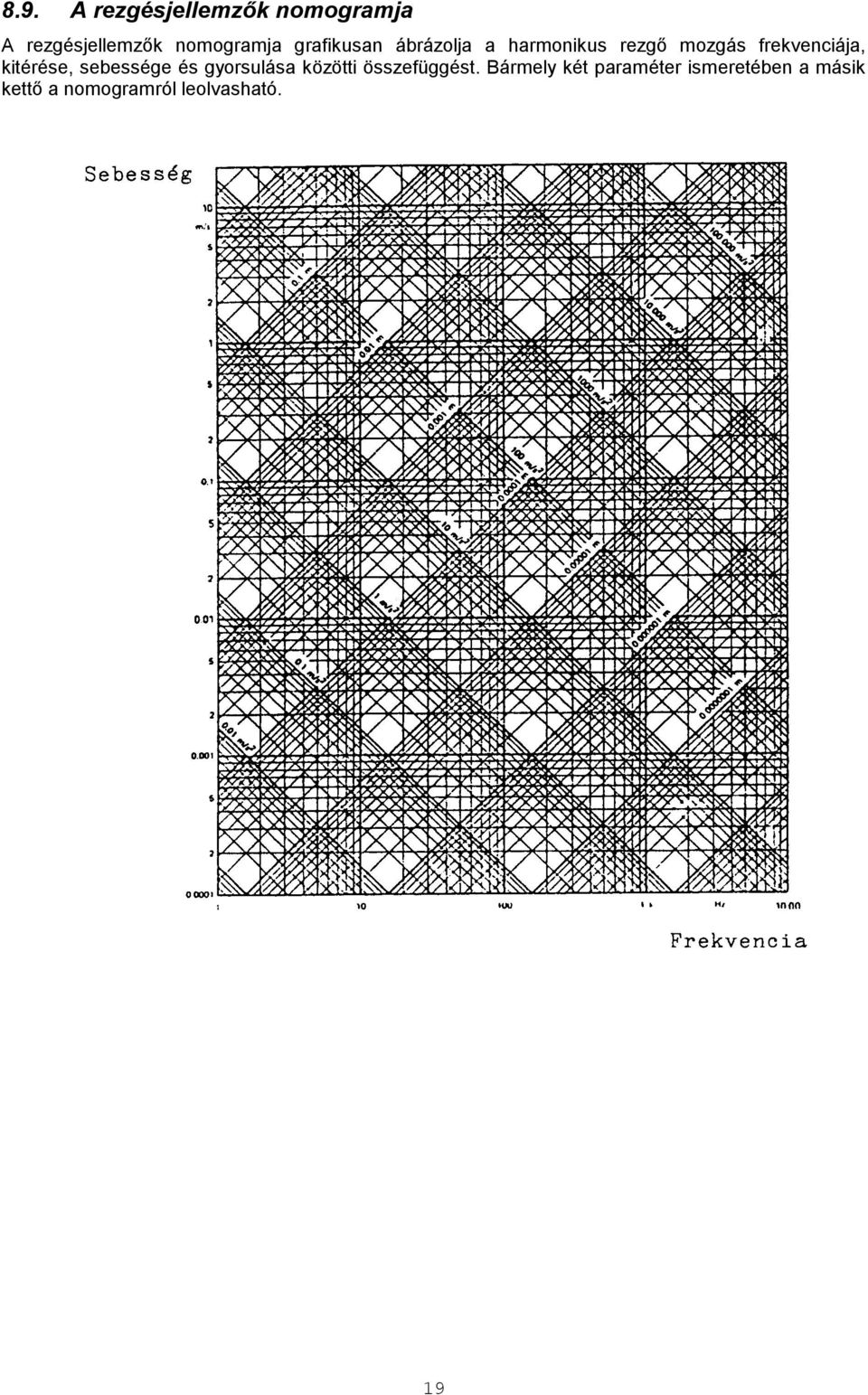

19 8.9. A rezgésjellemzők nomogramja A rezgésjellemzők nomogramja grafikusan ábrázolja a harmonikus rezgő mozgás frekvenciája, kitérése, sebessége és gyorsulása közötti összefüggést. Bármely két paraméter ismeretében a másik kettő a nomogramról leolvasható. 19
