1 KEZELÉSI KÉZIKÖNYV MAGYAR KEZELÉSI KÉZIKÖNYV

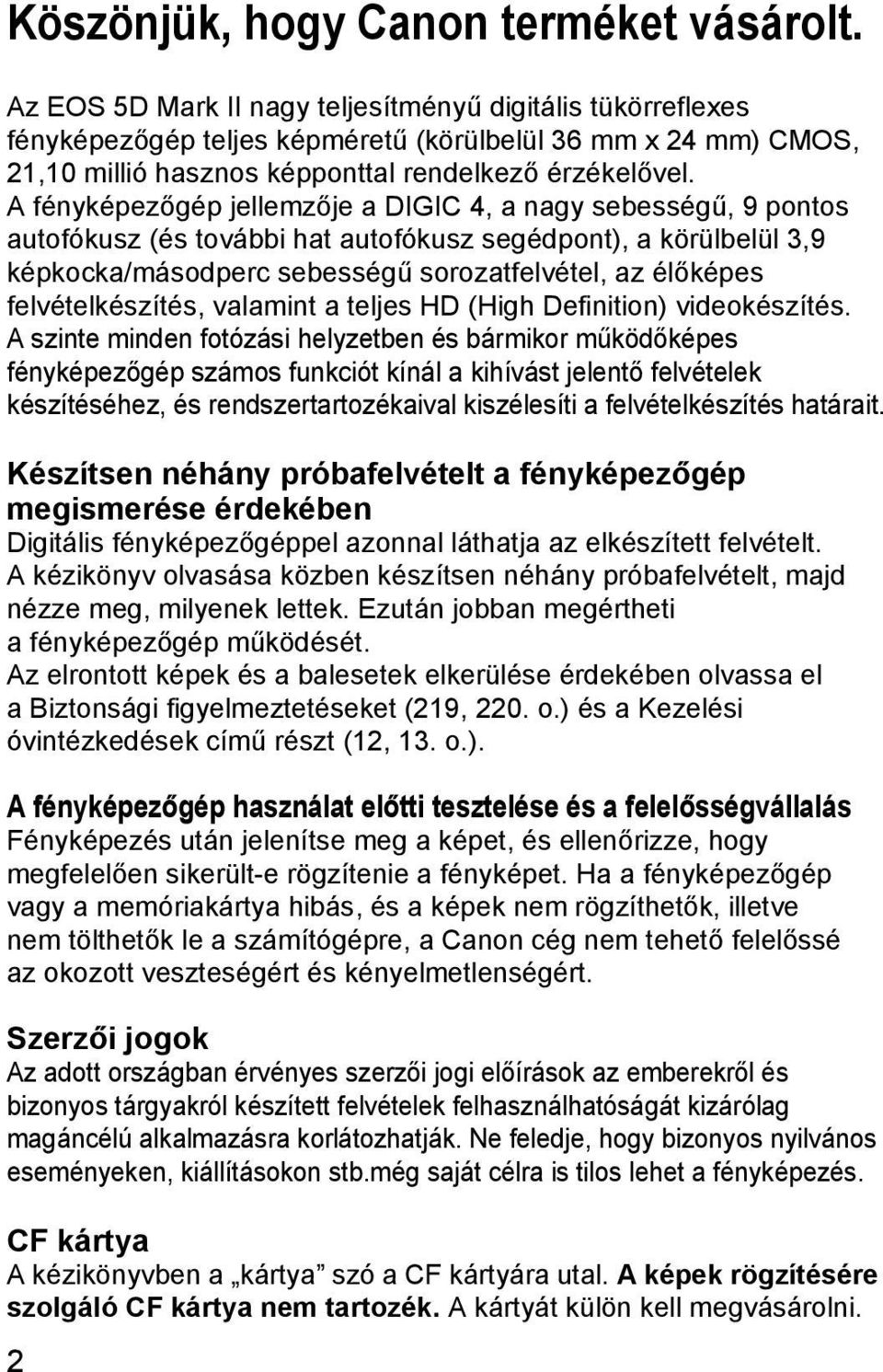

2 Köszönjük, hogy Canon terméket vásárolt. Az EOS 5D Mark II nagy teljesítményű digitális tükörreflexes fényképezőgép teljes képméretű (körülbelül 36 mm x 24 mm) CMOS, 21,10 millió hasznos képponttal rendelkező érzékelővel. A fényképezőgép jellemzője a DIGIC 4, a nagy sebességű, 9 pontos autofókusz (és további hat autofókusz segédpont), a körülbelül 3,9 képkocka/másodperc sebességű sorozatfelvétel, az élőképes felvételkészítés, valamint a teljes HD (High Definition) videokészítés. A szinte minden fotózási helyzetben és bármikor működőképes fényképezőgép számos funkciót kínál a kihívást jelentő felvételek készítéséhez, és rendszertartozékaival kiszélesíti a felvételkészítés határait. Készítsen néhány próbafelvételt a fényképezőgép megismerése érdekében Digitális fényképezőgéppel azonnal láthatja az elkészített felvételt. A kézikönyv olvasása közben készítsen néhány próbafelvételt, majd nézze meg, milyenek lettek. Ezután jobban megértheti a fényképezőgép működését. Az elrontott képek és a balesetek elkerülése érdekében olvassa el a Biztonsági figyelmeztetéseket (219, 220. o.) és a Kezelési óvintézkedések című részt (12, 13. o.). A fényképezőgép használat előtti tesztelése és a felelősségvállalás Fényképezés után jelenítse meg a képet, és ellenőrizze, hogy megfelelően sikerült-e rögzítenie a fényképet. Ha a fényképezőgép vagy a memóriakártya hibás, és a képek nem rögzíthetők, illetve nem tölthetők le a számítógépre, a Canon cég nem tehető felelőssé az okozott veszteségért és kényelmetlenségért. Szerzői jogok Az adott országban érvényes szerzői jogi előírások az emberekről és bizonyos tárgyakról készített felvételek felhasználhatóságát kizárólag magáncélú alkalmazásra korlátozhatják. Ne feledje, hogy bizonyos nyilvános eseményeken, kiállításokon stb.még saját célra is tilos lehet a fényképezés. CF kártya A kézikönyvben a kártya szó a CF kártyára utal. A képek rögzítésére szolgáló CF kártya nem tartozék. A kártyát külön kell megvásárolni. 2

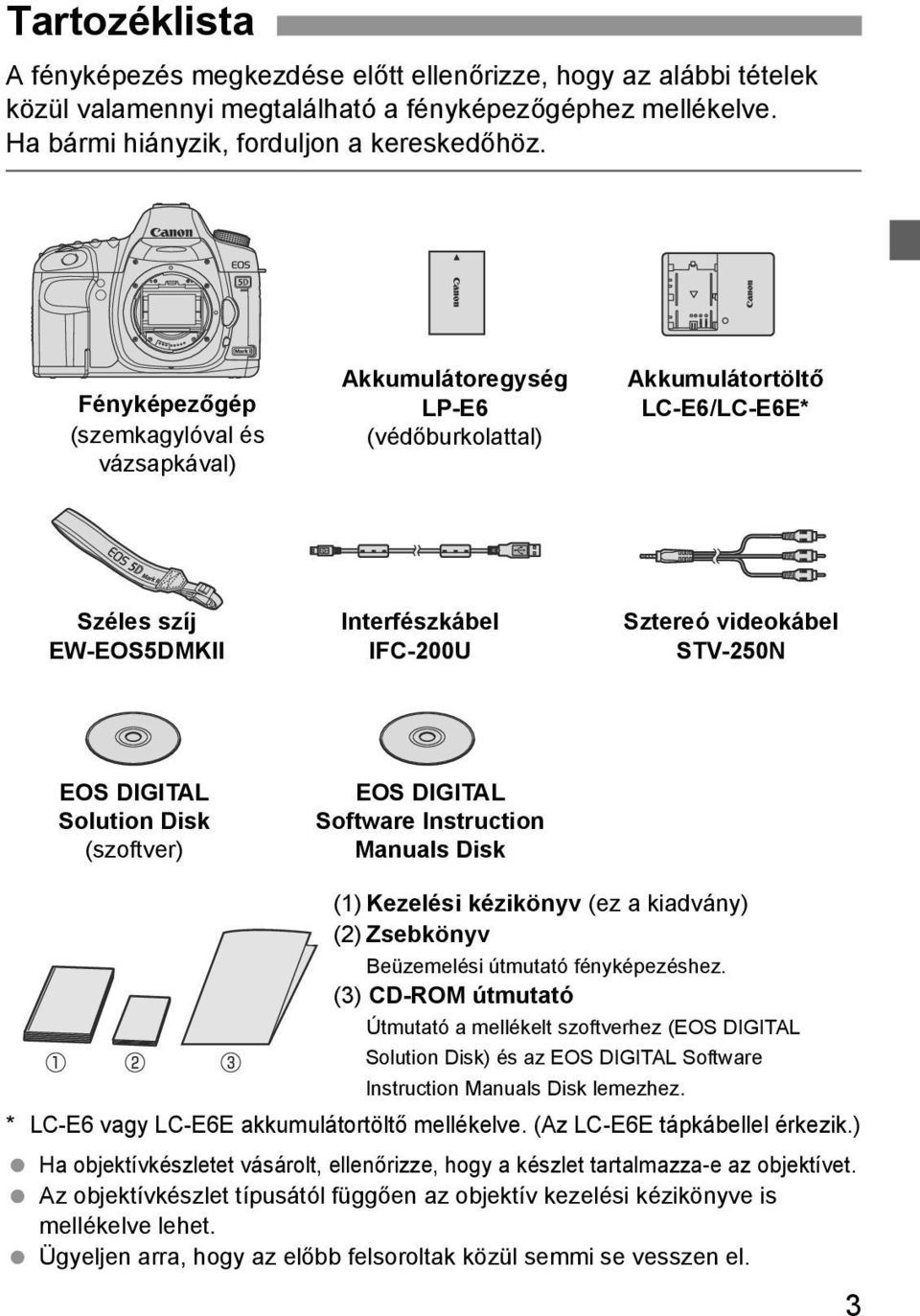

3 Tartozéklista A fényképezés megkezdése előtt ellenőrizze, hogy az alábbi tételek közül valamennyi megtalálható a fényképezőgéphez mellékelve. Ha bármi hiányzik, forduljon a kereskedőhöz. Fényképezőgép (szemkagylóval és vázsapkával) Akkumulátoregység LP-E6 (védőburkolattal) Akkumulátortöltő LC-E6/LC-E6E* Széles szíj EW-EOS5DMKII Interfészkábel IFC-200U Sztereó videokábel STV-250N EOS DIGITAL Solution Disk (szoftver) EOS DIGITAL Software Instruction Manuals Disk (1) Kezelési kézikönyv (ez a kiadvány) (2) Zsebkönyv Beüzemelési útmutató fényképezéshez. (3) CD-ROM útmutató Útmutató a mellékelt szoftverhez (EOS DIGITAL Solution Disk) és az EOS DIGITAL Software Instruction Manuals Disk lemezhez. * LC-E6 vagy LC-E6E akkumulátortöltő mellékelve. (Az LC-E6E tápkábellel érkezik.) Ha objektívkészletet vásárolt, ellenőrizze, hogy a készlet tartalmazza-e az objektívet. Az objektívkészlet típusától függően az objektív kezelési kézikönyve is mellékelve lehet. Ügyeljen arra, hogy az előbb felsoroltak közül semmi se vesszen el. 3

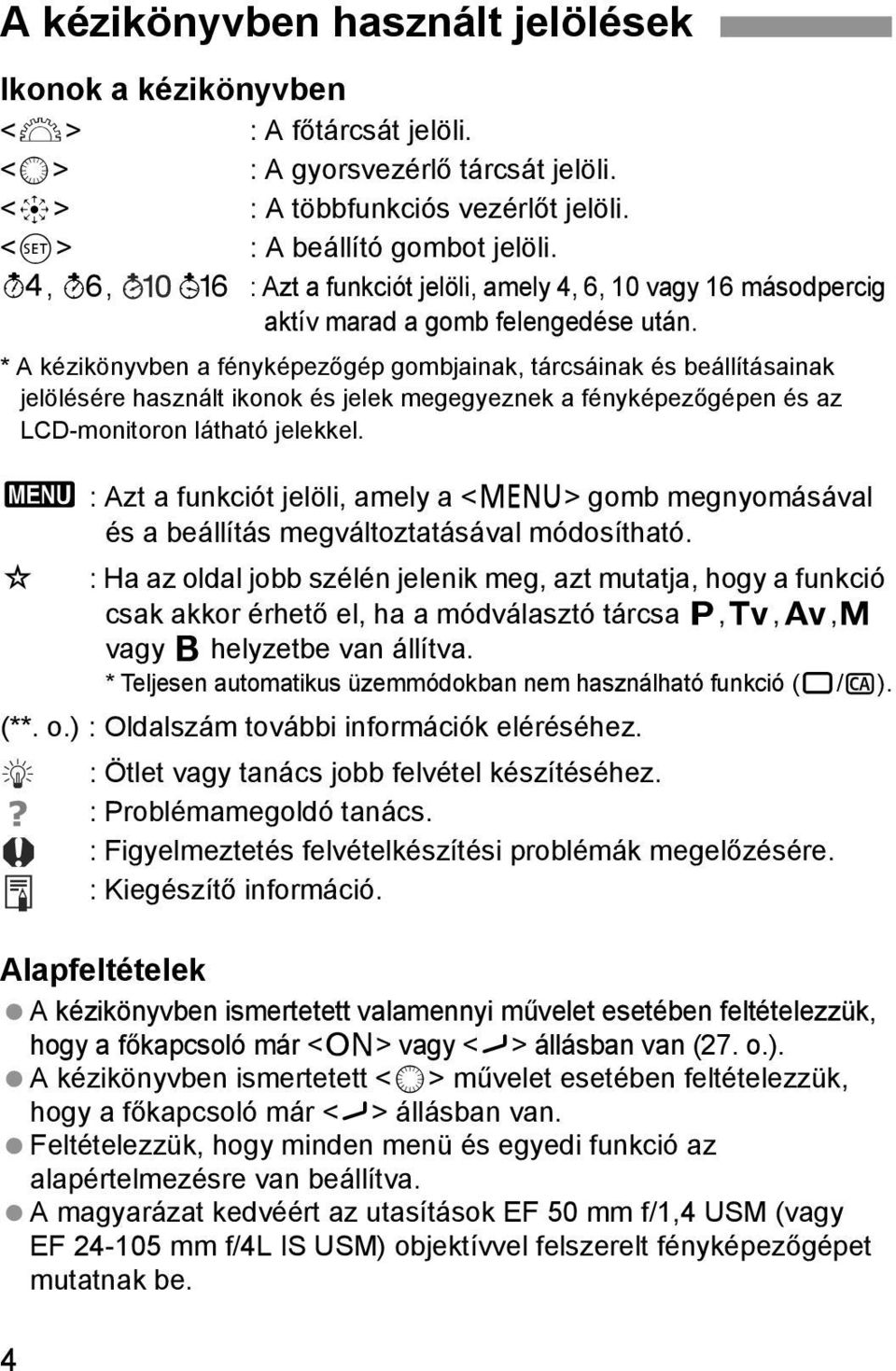

4 A kézikönyvben használt jelölések Ikonok a kézikönyvben <6> : A főtárcsát jelöli. <5> : A gyorsvezérlő tárcsát jelöli. <9> : A többfunkciós vezérlőt jelöli. <0> : A beállító gombot jelöli. 0, 9, 8 : Azt a funkciót jelöli, amely 4, 6, 10 vagy 16 másodpercig aktív marad a gomb felengedése után. * A kézikönyvben a fényképezőgép gombjainak, tárcsáinak és beállításainak jelölésére használt ikonok és jelek megegyeznek a fényképezőgépen és az LCD-monitoron látható jelekkel. 3 : Azt a funkciót jelöli, amely a <M> gomb megnyomásával és a beállítás megváltoztatásával módosítható. M 4 : Ha az oldal jobb szélén jelenik meg, azt mutatja, hogy a funkció csak akkor érhető el, ha a módválasztó tárcsa d,s,f,a vagy F helyzetbe van állítva. * Teljesen automatikus üzemmódokban nem használható funkció (1/C). (**. o.) : Oldalszám további információk eléréséhez. : Ötlet vagy tanács jobb felvétel készítéséhez. : Problémamegoldó tanács. : Figyelmeztetés felvételkészítési problémák megelőzésére. : Kiegészítő információ. Alapfeltételek A kézikönyvben ismertetett valamennyi művelet esetében feltételezzük, hogy a főkapcsoló már <1> vagy <J> állásban van (27. o.). A kézikönyvben ismertetett <5> művelet esetében feltételezzük, hogy a főkapcsoló már <J> állásban van. Feltételezzük, hogy minden menü és egyedi funkció az alapértelmezésre van beállítva. A magyarázat kedvéért az utasítások EF 50 mm f/1,4 USM (vagy EF mm f/4l IS USM) objektívvel felszerelt fényképezőgépet mutatnak be.

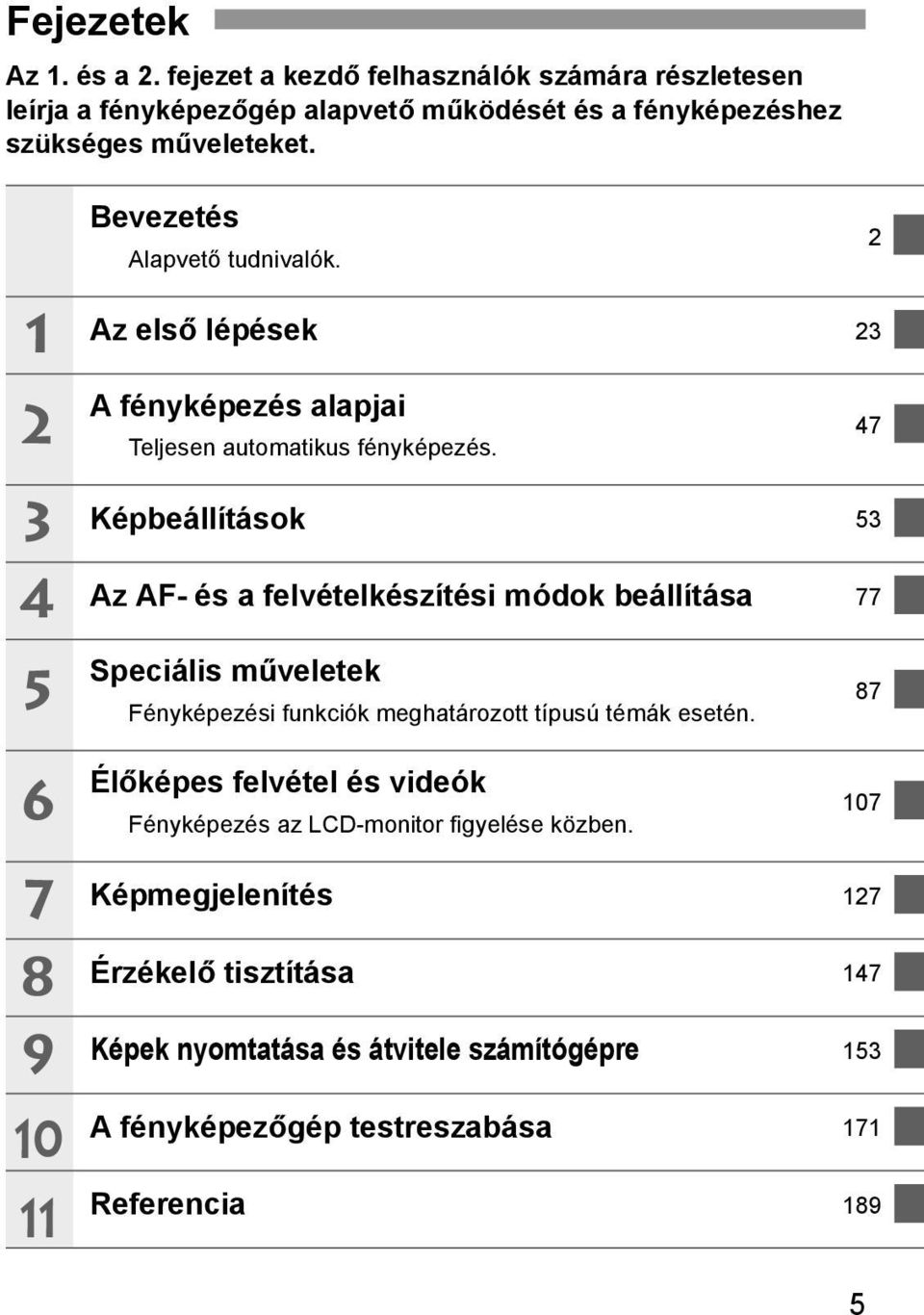

5 Fejezetek Az 1. és a 2. fejezet a kezdő felhasználók számára részletesen leírja a fényképezőgép alapvető működését és a fényképezéshez szükséges műveleteket. Bevezetés Alapvető tudnivalók. 2 1 Az első lépések 23 2 A fényképezés alapjai Teljesen automatikus fényképezés Képbeállítások 53 Az AF- és a felvételkészítési módok beállítása Speciális műveletek Fényképezési funkciók meghatározott típusú témák esetén. Élőképes felvétel és videók Fényképezés az LCD-monitor figyelése közben Képmegjelenítés 127 Érzékelő tisztítása 147 Képek nyomtatása és átvitele számítógépre 153 A fényképezőgép testreszabása 171 Referencia 189 5

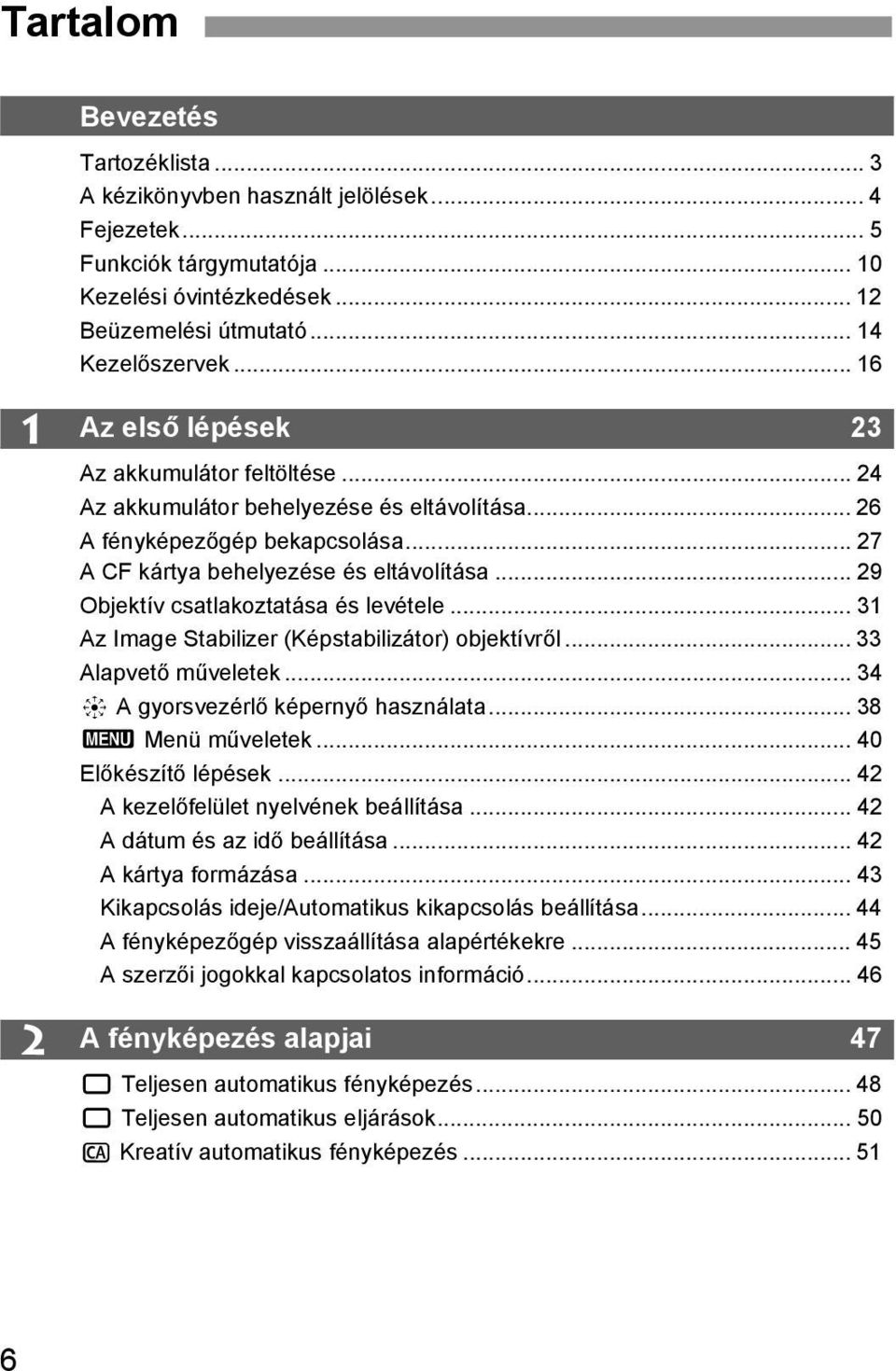

6 Tartalom 1 2 Bevezetés Tartozéklista... 3 A kézikönyvben használt jelölések... 4 Fejezetek... 5 Funkciók tárgymutatója Kezelési óvintézkedések Beüzemelési útmutató Kezelőszervek Az első lépések 23 Az akkumulátor feltöltése Az akkumulátor behelyezése és eltávolítása A fényképezőgép bekapcsolása A CF kártya behelyezése és eltávolítása Objektív csatlakoztatása és levétele Az Image Stabilizer (Képstabilizátor) objektívről Alapvető műveletek A gyorsvezérlő képernyő használata Menü műveletek Előkészítő lépések A kezelőfelület nyelvének beállítása A dátum és az idő beállítása A kártya formázása Kikapcsolás ideje/automatikus kikapcsolás beállítása A fényképezőgép visszaállítása alapértékekre A szerzői jogokkal kapcsolatos információ A fényképezés alapjai 47 1 Teljesen automatikus fényképezés Teljesen automatikus eljárások C Kreatív automatikus fényképezés

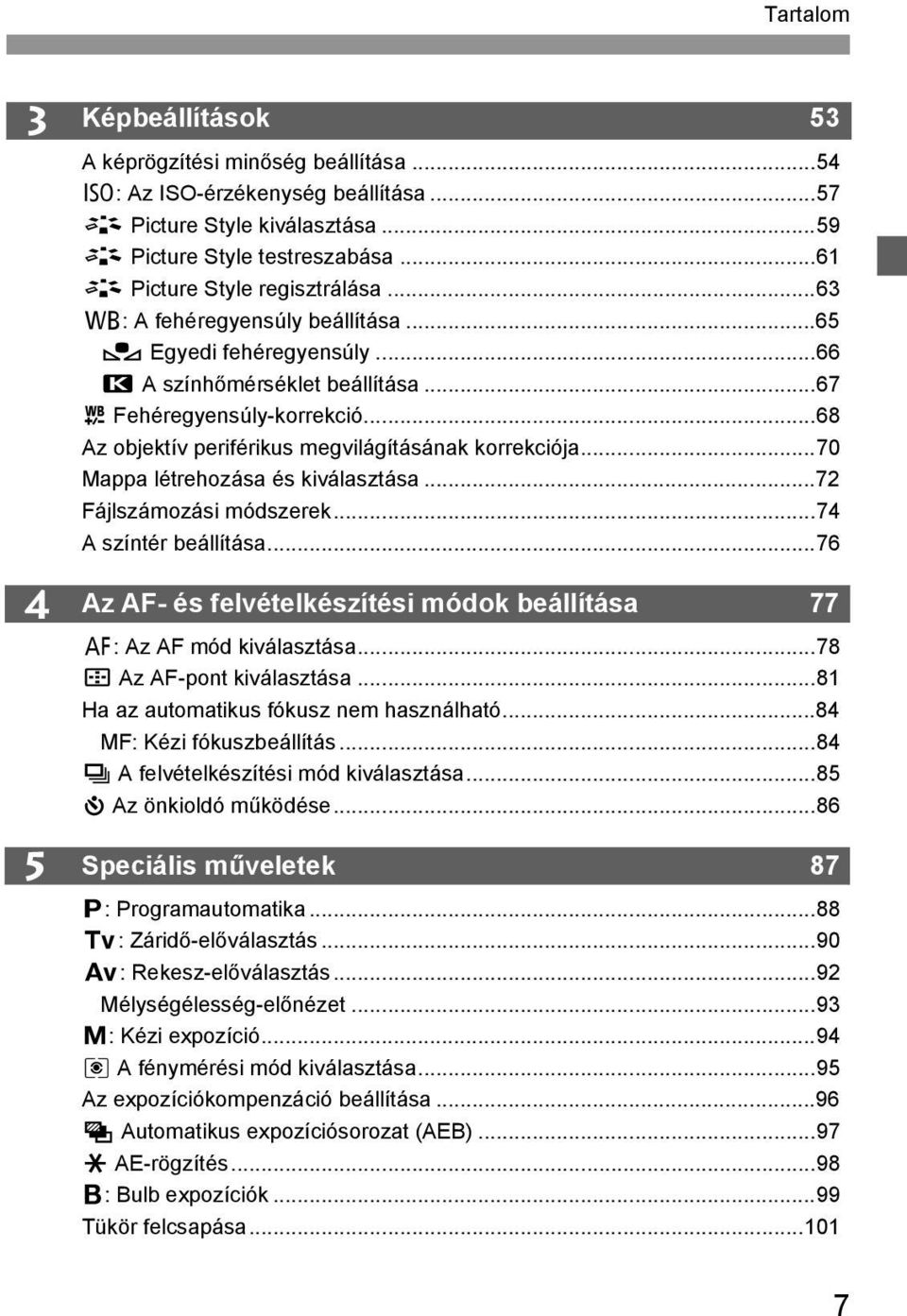

7 Tartalom Képbeállítások 53 A képrögzítési minőség beállítása...54 i: Az ISO-érzékenység beállítása...57 A Picture Style kiválasztása...59 A Picture Style testreszabása...61 A Picture Style regisztrálása...63 B: A fehéregyensúly beállítása...65 O Egyedi fehéregyensúly...66 P A színhőmérséklet beállítása...67 u Fehéregyensúly-korrekció...68 Az objektív periférikus megvilágításának korrekciója...70 Mappa létrehozása és kiválasztása...72 Fájlszámozási módszerek...74 A színtér beállítása...76 Az AF- és felvételkészítési módok beállítása 77 f: Az AF mód kiválasztása...78 S Az AF-pont kiválasztása...81 Ha az automatikus fókusz nem használható...84 MF: Kézi fókuszbeállítás...84 i A felvételkészítési mód kiválasztása...85 j Az önkioldó működése...86 Speciális műveletek 87 d: Programautomatika...88 s: Záridő-előválasztás...90 f: Rekesz-előválasztás...92 Mélységélesség-előnézet...93 a: Kézi expozíció...94 q A fénymérési mód kiválasztása...95 Az expozíciókompenzáció beállítása...96 h Automatikus expozíciósorozat (AEB)...97 A AE-rögzítés...98 F: Bulb expozíciók...99 Tükör felcsapása

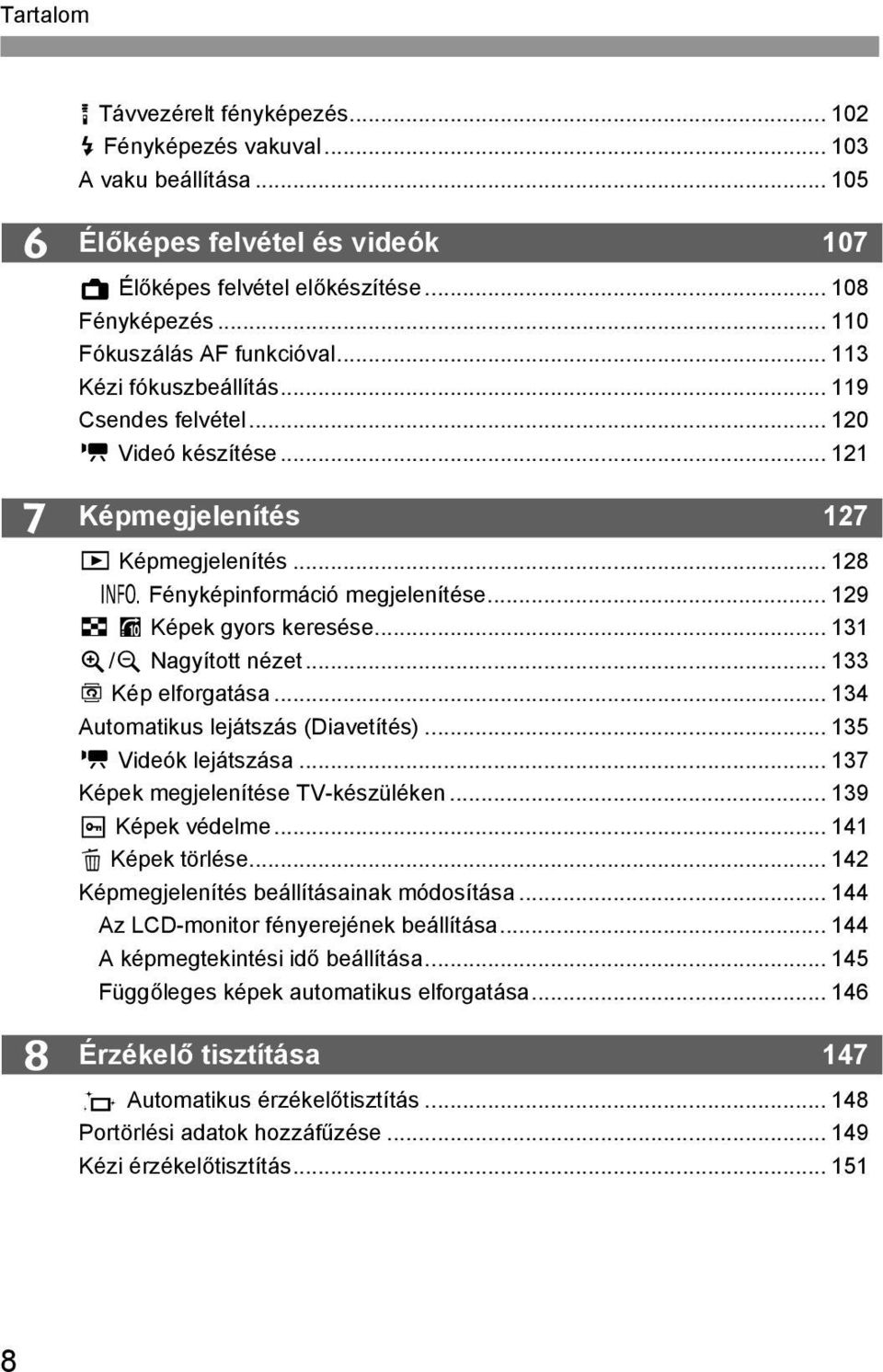

8 Tartalom R Távvezérelt fényképezés D Fényképezés vakuval A vaku beállítása Élőképes felvétel és videók 107 A Élőképes felvétel előkészítése Fényképezés Fókuszálás AF funkcióval Kézi fókuszbeállítás Csendes felvétel k Videó készítése Képmegjelenítés 127 x Képmegjelenítés B Fényképinformáció megjelenítése H I Képek gyors keresése u/y Nagyított nézet b Kép elforgatása Automatikus lejátszás (Diavetítés) k Videók lejátszása Képek megjelenítése TV-készüléken K Képek védelme L Képek törlése Képmegjelenítés beállításainak módosítása Az LCD-monitor fényerejének beállítása A képmegtekintési idő beállítása Függőleges képek automatikus elforgatása Érzékelő tisztítása 147 f Automatikus érzékelőtisztítás Portörlési adatok hozzáfűzése Kézi érzékelőtisztítás

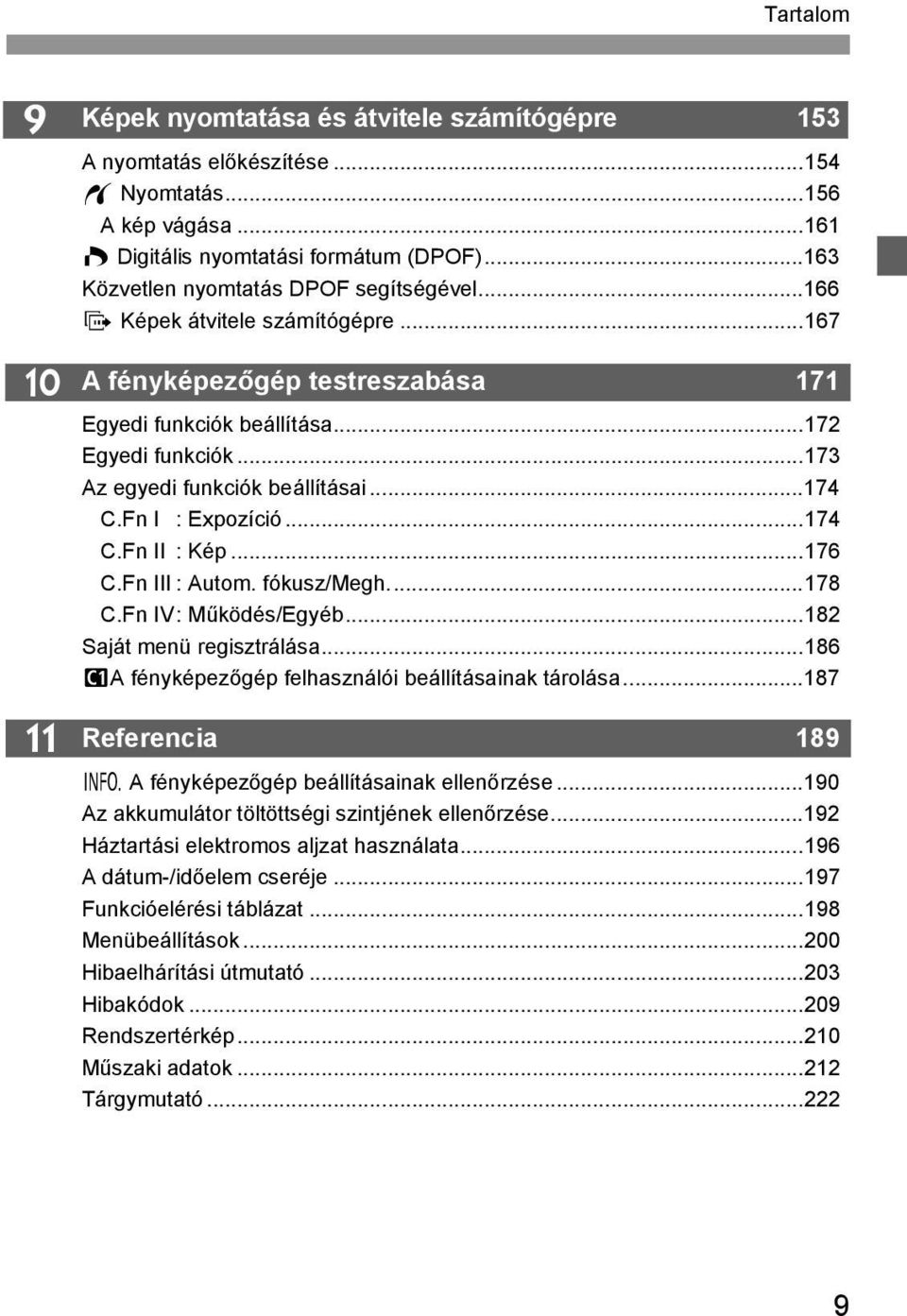

9 Tartalom Képek nyomtatása és átvitele számítógépre 153 A nyomtatás előkészítése w Nyomtatás A kép vágása W Digitális nyomtatási formátum (DPOF) Közvetlen nyomtatás DPOF segítségével d Képek átvitele számítógépre A fényképezőgép testreszabása 171 Egyedi funkciók beállítása Egyedi funkciók Az egyedi funkciók beállításai C.Fn I : Expozíció C.Fn II : Kép C.Fn III : Autom. fókusz/megh C.Fn IV: Működés/Egyéb Saját menü regisztrálása wa fényképezőgép felhasználói beállításainak tárolása Referencia 189 B A fényképezőgép beállításainak ellenőrzése Az akkumulátor töltöttségi szintjének ellenőrzése Háztartási elektromos aljzat használata A dátum-/időelem cseréje Funkcióelérési táblázat Menübeállítások Hibaelhárítási útmutató Hibakódok Rendszertérkép Műszaki adatok Tárgymutató

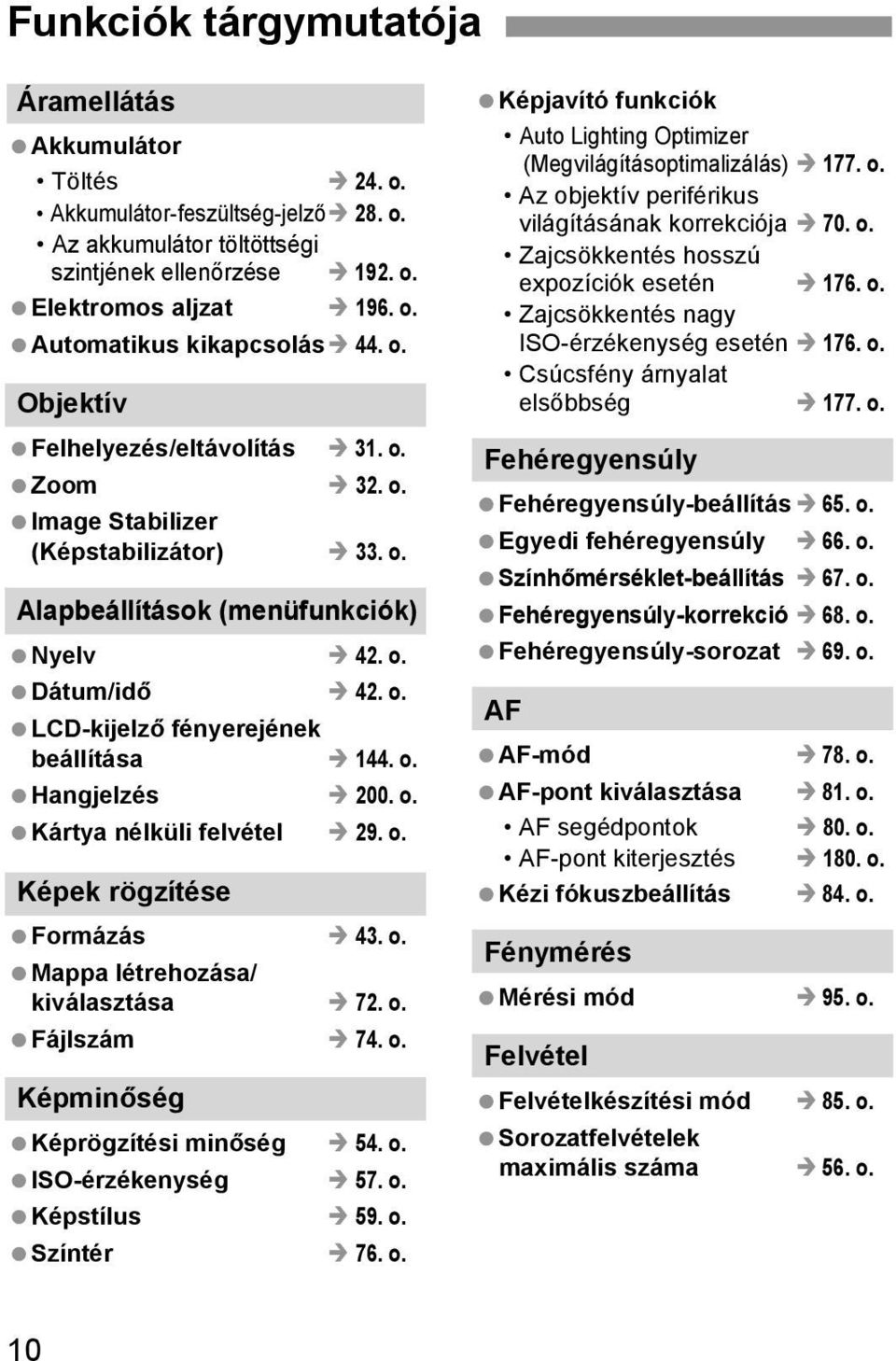

10 Funkciók tárgymutatója Áramellátás Akkumulátor Töltés 24. o. Akkumulátor-feszültség-jelző 28. o. Az akkumulátor töltöttségi szintjének ellenőrzése 192. o. Elektromos aljzat 196. o. Automatikus kikapcsolás 44. o. Objektív Felhelyezés/eltávolítás 31. o. Zoom 32. o. Image Stabilizer (Képstabilizátor) 33. o. Alapbeállítások (menüfunkciók) Nyelv 42. o. Dátum/idő 42. o. LCD-kijelző fényerejének beállítása 144. o. Hangjelzés 200. o. Kártya nélküli felvétel 29. o. Képek rögzítése Formázás 43. o. Mappa létrehozása/ kiválasztása 72. o. Fájlszám 74. o. Képminőség Képrögzítési minőség 54. o. ISO-érzékenység 57. o. Képstílus 59. o. Színtér 76. o. Képjavító funkciók Auto Lighting Optimizer (Megvilágításoptimalizálás) 177. o. Az objektív periférikus világításának korrekciója 70. o. Zajcsökkentés hosszú expozíciók esetén 176. o. Zajcsökkentés nagy ISO-érzékenység esetén 176. o. Csúcsfény árnyalat elsőbbség 177. o. Fehéregyensúly Fehéregyensúly-beállítás 65. o. Egyedi fehéregyensúly 66. o. Színhőmérséklet-beállítás 67. o. Fehéregyensúly-korrekció 68. o. Fehéregyensúly-sorozat 69. o. AF AF-mód 78. o. AF-pont kiválasztása 81. o. AF segédpontok 80. o. AF-pont kiterjesztés 180. o. Kézi fókuszbeállítás 84. o. Fénymérés Mérési mód 95. o. Felvétel Felvételkészítési mód 85. o. Sorozatfelvételek maximális száma 56. o. 10

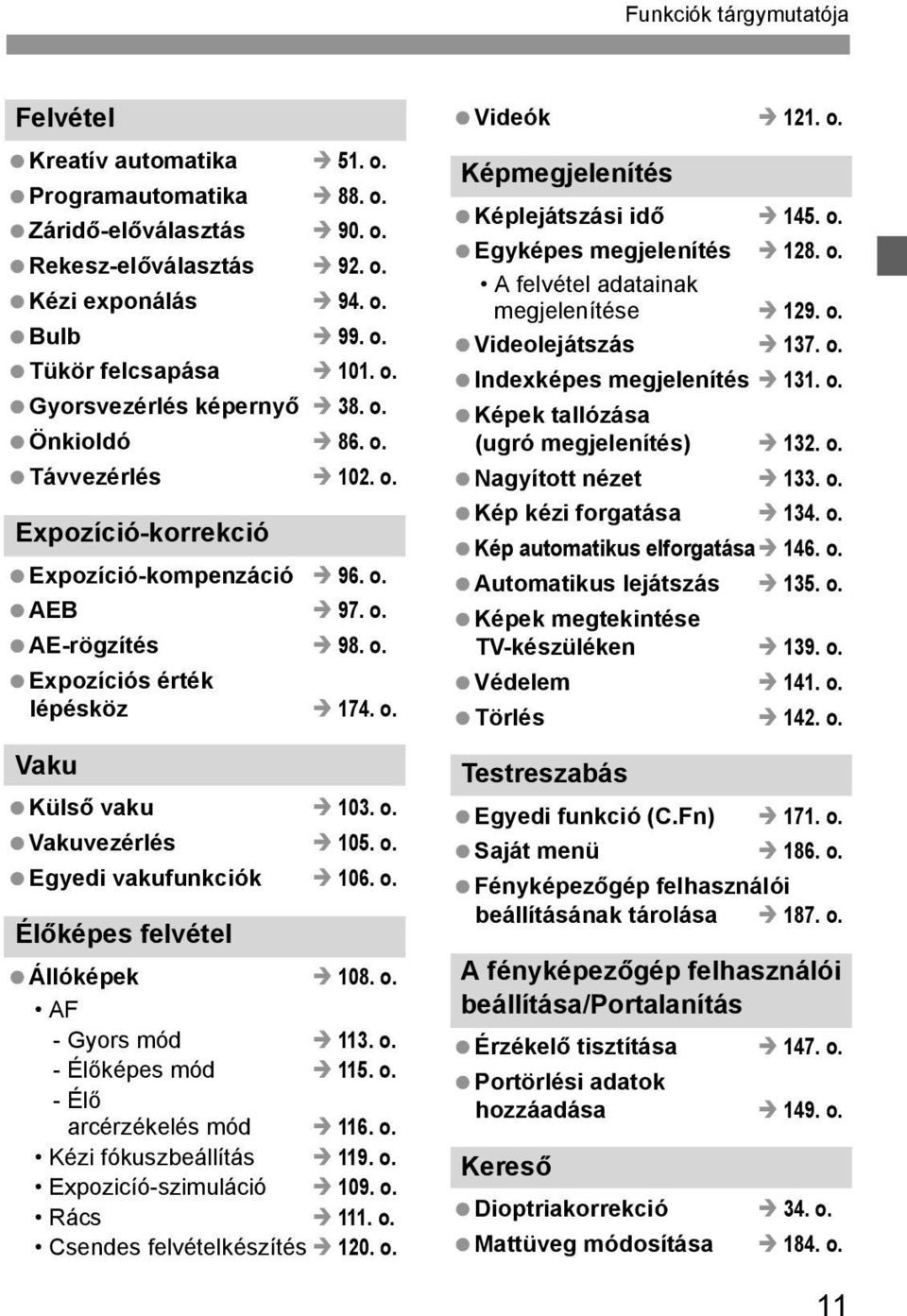

11 Funkciók tárgymutatója Felvétel Kreatív automatika 51. o. Programautomatika 88. o. Záridő-előválasztás 90. o. Rekesz-előválasztás 92. o. Kézi exponálás 94. o. Bulb 99. o. Tükör felcsapása 101. o. Gyorsvezérlés képernyő 38. o. Önkioldó 86. o. Távvezérlés 102. o. Expozíció-korrekció Expozíció-kompenzáció 96. o. AEB 97. o. AE-rögzítés 98. o. Expozíciós érték lépésköz 174. o. Vaku Külső vaku 103. o. Vakuvezérlés 105. o. Egyedi vakufunkciók 106. o. Élőképes felvétel Állóképek 108. o. AF - Gyors mód 113. o. - Élőképes mód 115. o. - Élő arcérzékelés mód 116. o. Kézi fókuszbeállítás 119. o. Expozicíó-szimuláció 109. o. Rács 111. o. Csendes felvételkészítés 120. o. Videók 121. o. Képmegjelenítés Képlejátszási idő 145. o. Egyképes megjelenítés 128. o. A felvétel adatainak megjelenítése 129. o. Videolejátszás 137. o. Indexképes megjelenítés 131. o. Képek tallózása (ugró megjelenítés) 132. o. Nagyított nézet 133. o. Kép kézi forgatása 134. o. Kép automatikus elforgatása 146. o. Automatikus lejátszás 135. o. Képek megtekintése TV-készüléken 139. o. Védelem 141. o. Törlés 142. o. Testreszabás Egyedi funkció (C.Fn) 171. o. Saját menü 186. o. Fényképezőgép felhasználói beállításának tárolása 187. o. A fényképezőgép felhasználói beállítása/portalanítás Érzékelő tisztítása 147. o. Portörlési adatok hozzáadása 149. o. Kereső Dioptriakorrekció 34. o. Mattüveg módosítása 184. o. 11

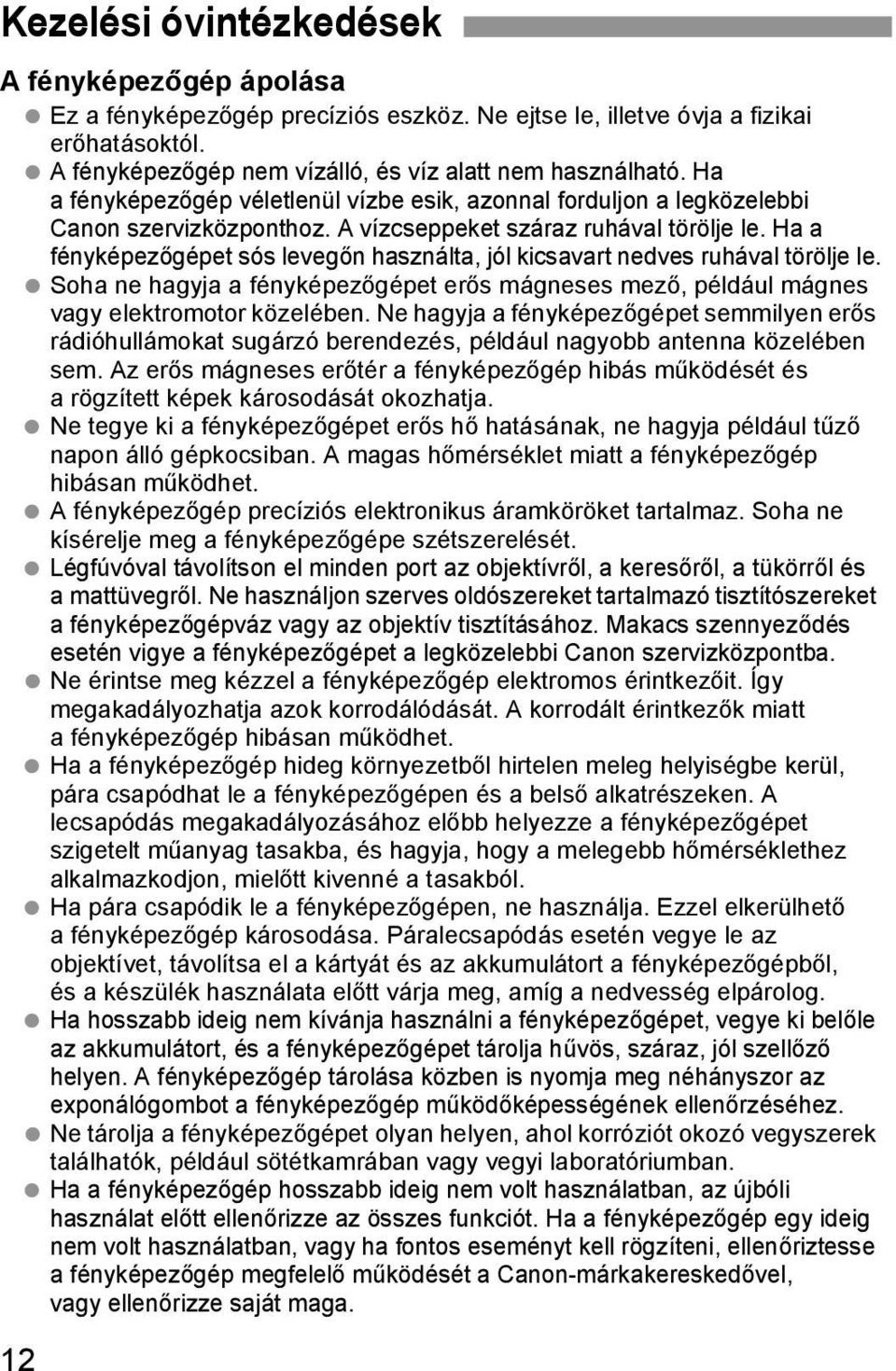

12 Kezelési óvintézkedések A fényképezőgép ápolása Ez a fényképezőgép precíziós eszköz. Ne ejtse le, illetve óvja a fizikai erőhatásoktól. A fényképezőgép nem vízálló, és víz alatt nem használható. Ha a fényképezőgép véletlenül vízbe esik, azonnal forduljon a legközelebbi Canon szervizközponthoz. A vízcseppeket száraz ruhával törölje le. Ha a fényképezőgépet sós levegőn használta, jól kicsavart nedves ruhával törölje le. Soha ne hagyja a fényképezőgépet erős mágneses mező, például mágnes vagy elektromotor közelében. Ne hagyja a fényképezőgépet semmilyen erős rádióhullámokat sugárzó berendezés, például nagyobb antenna közelében sem. Az erős mágneses erőtér a fényképezőgép hibás működését és a rögzített képek károsodását okozhatja. Ne tegye ki a fényképezőgépet erős hő hatásának, ne hagyja például tűző napon álló gépkocsiban. A magas hőmérséklet miatt a fényképezőgép hibásan működhet. A fényképezőgép precíziós elektronikus áramköröket tartalmaz. Soha ne kísérelje meg a fényképezőgépe szétszerelését. Légfúvóval távolítson el minden port az objektívről, a keresőről, a tükörről és amattüvegről. Ne használjon szerves oldószereket tartalmazó tisztítószereket a fényképezőgépváz vagy az objektív tisztításához. Makacs szennyeződés esetén vigye a fényképezőgépet a legközelebbi Canon szervizközpontba. Ne érintse meg kézzel a fényképezőgép elektromos érintkezőit. Így megakadályozhatja azok korrodálódását. A korrodált érintkezők miatt a fényképezőgép hibásan működhet. Ha a fényképezőgép hideg környezetből hirtelen meleg helyiségbe kerül, pára csapódhat le a fényképezőgépen és a belső alkatrészeken. A lecsapódás megakadályozásához előbb helyezze a fényképezőgépet szigetelt műanyag tasakba, és hagyja, hogy a melegebb hőmérséklethez alkalmazkodjon, mielőtt kivenné a tasakból. Ha pára csapódik le a fényképezőgépen, ne használja. Ezzel elkerülhető a fényképezőgép károsodása. Páralecsapódás esetén vegye le az objektívet, távolítsa el a kártyát és az akkumulátort a fényképezőgépből, és a készülék használata előtt várja meg, amíg a nedvesség elpárolog. Ha hosszabb ideig nem kívánja használni a fényképezőgépet, vegye ki belőle az akkumulátort, és a fényképezőgépet tárolja hűvös, száraz, jól szellőző helyen. A fényképezőgép tárolása közben is nyomja meg néhányszor az exponálógombot a fényképezőgép működőképességének ellenőrzéséhez. Ne tárolja a fényképezőgépet olyan helyen, ahol korróziót okozó vegyszerek találhatók, például sötétkamrában vagy vegyi laboratóriumban. Ha a fényképezőgép hosszabb ideig nem volt használatban, az újbóli használat előtt ellenőrizze az összes funkciót. Ha a fényképezőgép egy ideig nem volt használatban, vagy ha fontos eseményt kell rögzíteni, ellenőriztesse a fényképezőgép megfelelő működését a Canon-márkakereskedővel, vagy ellenőrizze saját maga. 12

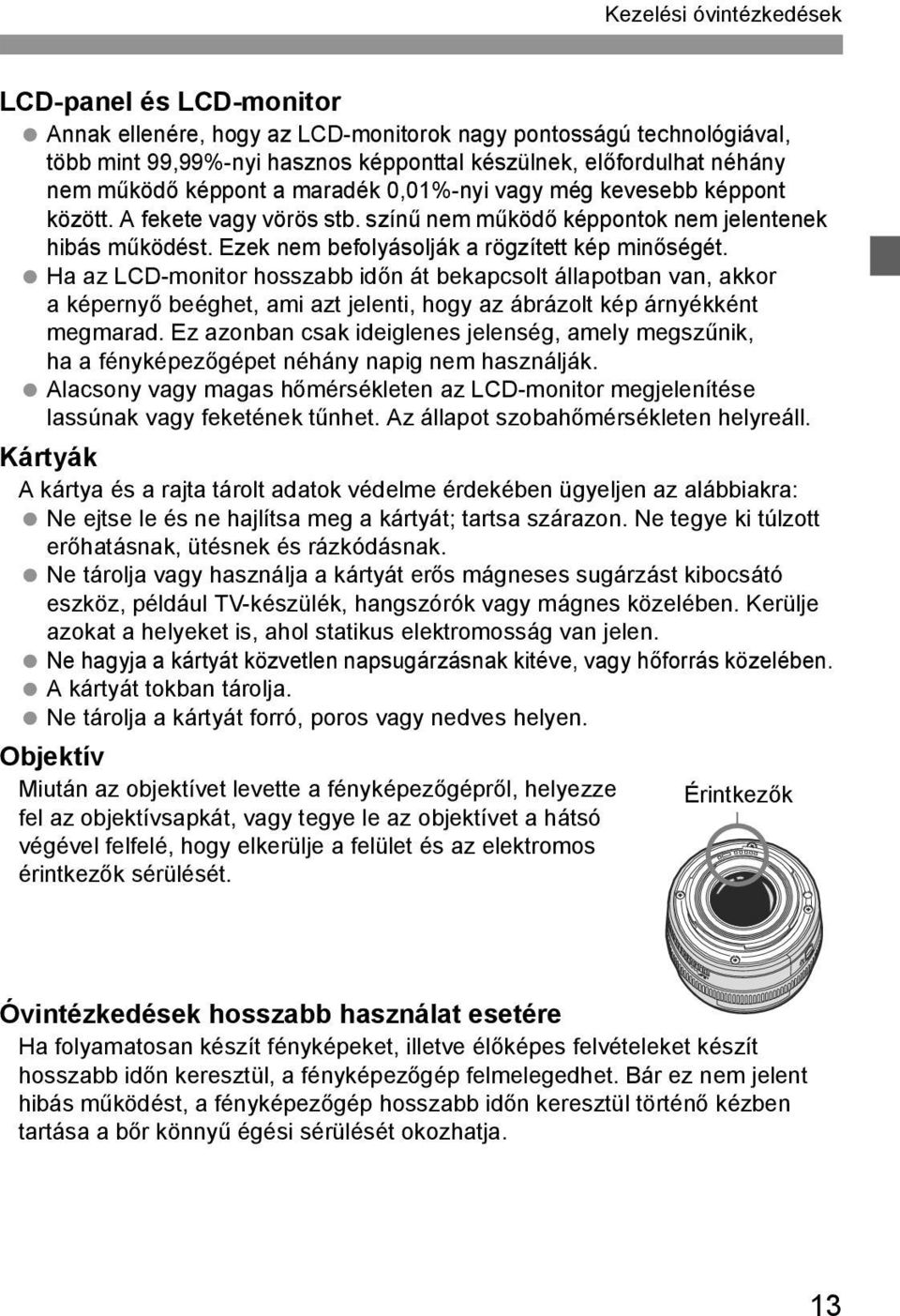

13 Kezelési óvintézkedések LCD-panel és LCD-monitor Annak ellenére, hogy az LCD-monitorok nagy pontosságú technológiával, több mint 99,99%-nyi hasznos képponttal készülnek, előfordulhat néhány nem működő képpont a maradék 0,01%-nyi vagy még kevesebb képpont között. A fekete vagy vörös stb. színű nem működő képpontok nem jelentenek hibás működést. Ezek nem befolyásolják a rögzített kép minőségét. Ha az LCD-monitor hosszabb időn át bekapcsolt állapotban van, akkor a képernyő beéghet, ami azt jelenti, hogy az ábrázolt kép árnyékként megmarad. Ez azonban csak ideiglenes jelenség, amely megszűnik, ha a fényképezőgépet néhány napig nem használják. Alacsony vagy magas hőmérsékleten az LCD-monitor megjelenítése lassúnak vagy feketének tűnhet. Az állapot szobahőmérsékleten helyreáll. Kártyák A kártya és a rajta tárolt adatok védelme érdekében ügyeljen az alábbiakra: Ne ejtse le és ne hajlítsa meg a kártyát; tartsa szárazon. Ne tegye ki túlzott erőhatásnak, ütésnek és rázkódásnak. Ne tárolja vagy használja a kártyát erős mágneses sugárzást kibocsátó eszköz, például TV-készülék, hangszórók vagy mágnes közelében. Kerülje azokat a helyeket is, ahol statikus elektromosság van jelen. Ne hagyja a kártyát közvetlen napsugárzásnak kitéve, vagy hőforrás közelében. A kártyát tokban tárolja. Ne tárolja a kártyát forró, poros vagy nedves helyen. Objektív Miután az objektívet levette a fényképezőgépről, helyezze Érintkezők fel az objektívsapkát, vagy tegye le az objektívet a hátsó végével felfelé, hogy elkerülje a felület és az elektromos érintkezők sérülését. Óvintézkedések hosszabb használat esetére Ha folyamatosan készít fényképeket, illetve élőképes felvételeket készít hosszabb időn keresztül, a fényképezőgép felmelegedhet. Bár ez nem jelent hibás működést, a fényképezőgép hosszabb időn keresztül történő kézben tartása a bőr könnyű égési sérülését okozhatja. 13

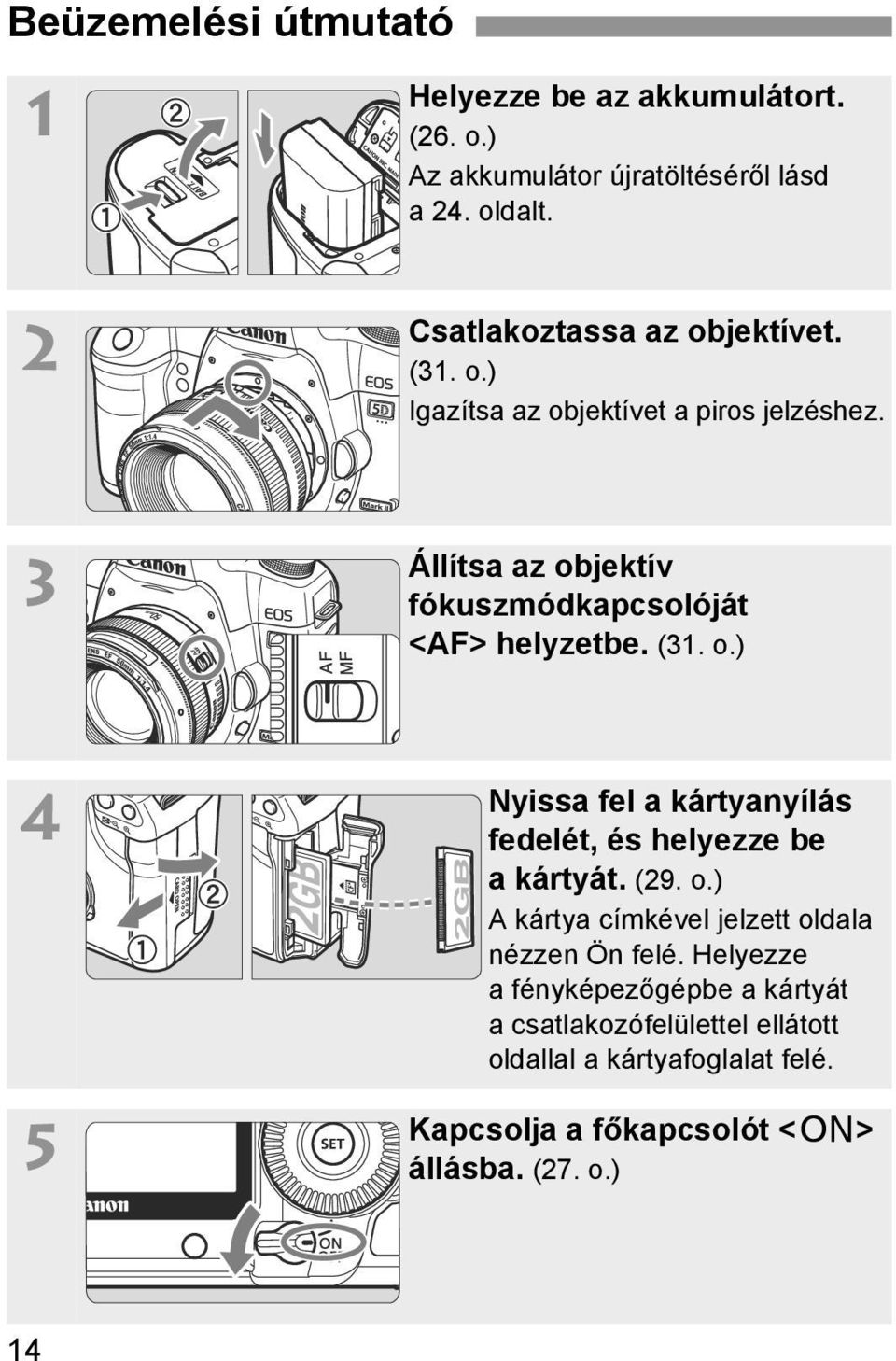

14 Beüzemelési útmutató 1 Helyezze be az akkumulátort. (26. o.) Az akkumulátor újratöltéséről lásd a 24. oldalt. 2 Csatlakoztassa az objektívet. (31. o.) Igazítsa az objektívet a piros jelzéshez. 3 Állítsa az objektív fókuszmódkapcsolóját <AF> helyzetbe. (31. o.) 4 5 Nyissa fel a kártyanyílás fedelét, és helyezze be akártyát. (29. o.) A kártya címkével jelzett oldala nézzen Ön felé. Helyezze a fényképezőgépbe a kártyát a csatlakozófelülettel ellátott oldallal a kártyafoglalat felé. Kapcsolja a főkapcsolót <1> állásba. (27. o.) 14

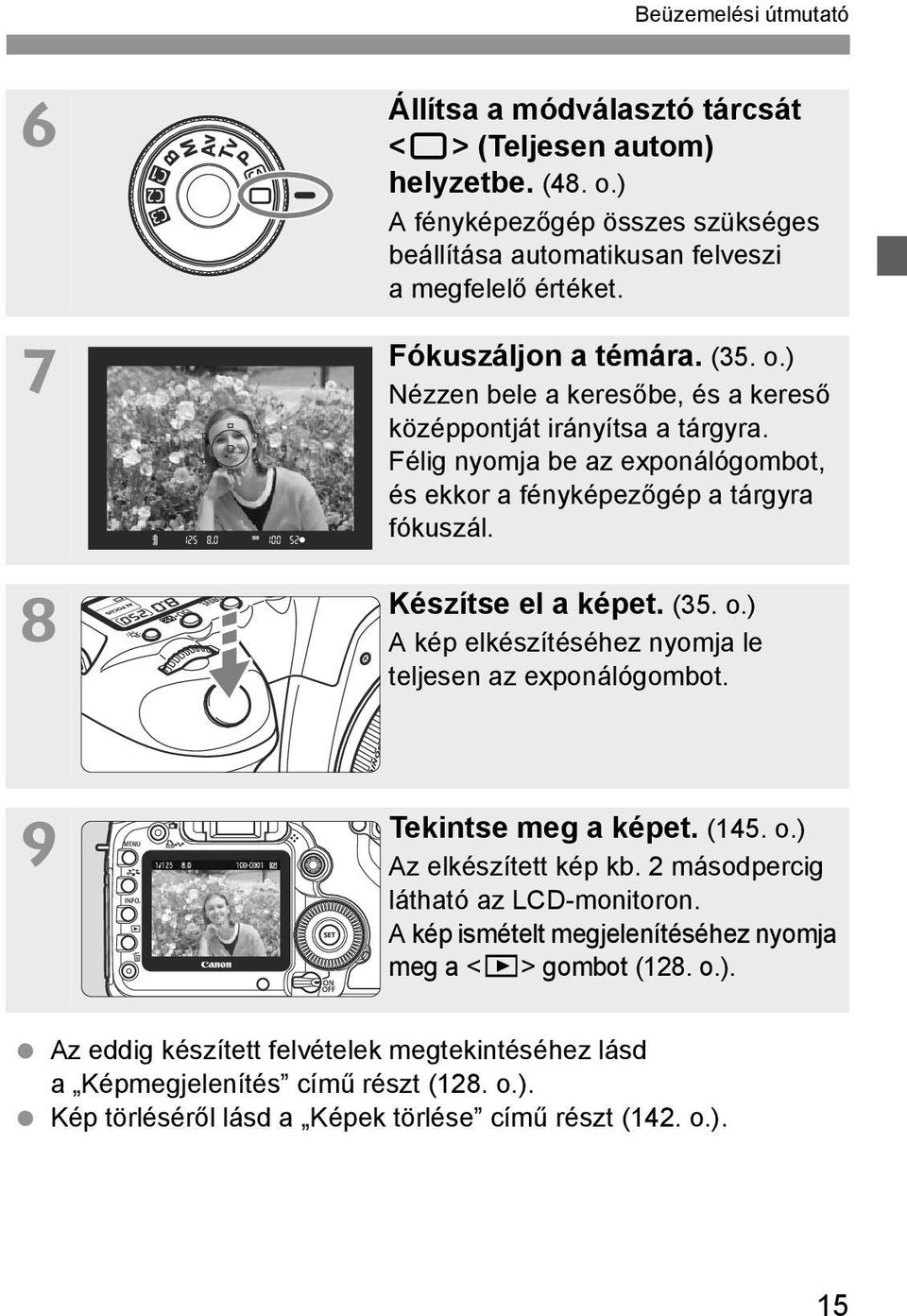

15 Beüzemelési útmutató Állítsa a módválasztó tárcsát <1> (Teljesen autom) helyzetbe. (48. o.) A fényképezőgép összes szükséges beállítása automatikusan felveszi a megfelelő értéket. Fókuszáljon a témára. (35. o.) Nézzen bele a keresőbe, és a kereső középpontját irányítsa a tárgyra. Félig nyomja be az exponálógombot, és ekkor a fényképezőgép a tárgyra fókuszál. Készítse el a képet. (35. o.) A kép elkészítéséhez nyomja le teljesen az exponálógombot. 9 Tekintse meg a képet. (145. o.) Az elkészített kép kb. 2 másodpercig látható az LCD-monitoron. A kép ismételt megjelenítéséhez nyomja meg a <x> gombot (128. o.). Az eddig készített felvételek megtekintéséhez lásd a Képmegjelenítés című részt (128. o.). Kép törléséről lásd a Képek törlése című részt (142. o.). 15

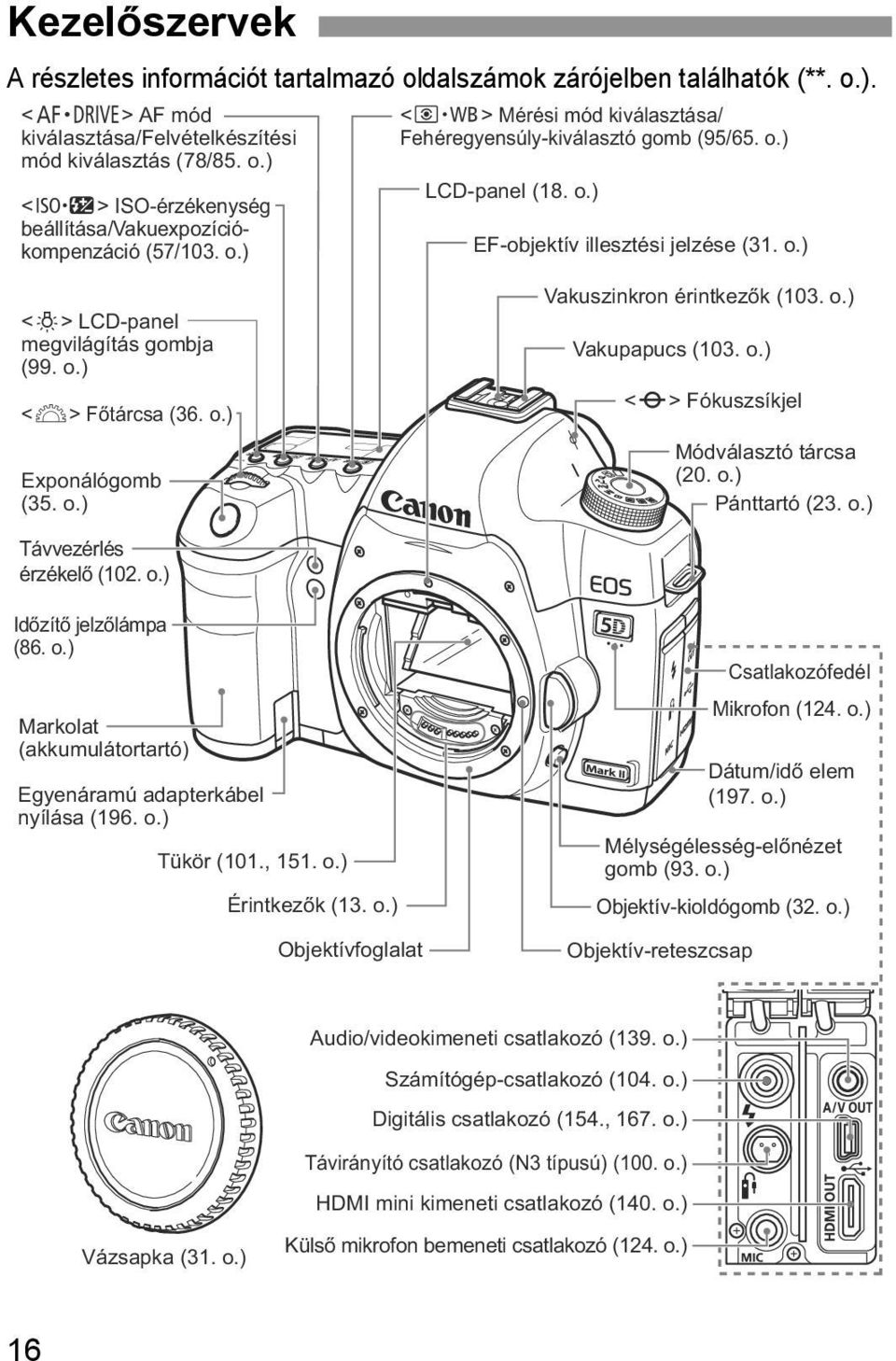

16 Kezelőszervek A részletes információt tartalmazó oldalszámok zárójelben találhatók (**. o.). <o> AF mód kiválasztása/felvételkészítési mód kiválasztás (78/85. o.) <m> ISO-érzékenység beállítása/vakuexpozíciókompenzáció (57/103. o.) <n> Mérési mód kiválasztása/ Fehéregyensúly-kiválasztó gomb (95/65. o.) LCD-panel (18. o.) EF-objektív illesztési jelzése (31. o.) <U> LCD-panel megvilágítás gombja (99. o.) <6> Főtárcsa (36. o.) Exponálógomb (35. o.) Vakuszinkron érintkezők (103. o.) Vakupapucs (103. o.) <V> Fókuszsíkjel Módválasztó tárcsa (20. o.) Pánttartó (23. o.) Távvezérlés érzékelő (102. o.) Időzítő jelzőlámpa (86. o.) Markolat (akkumulátortartó) Egyenáramú adapterkábel nyílása (196. o.) Tükör (101., 151. o.) Érintkezők (13. o.) Objektívfoglalat Mélységélesség-előnézet gomb (93. o.) Objektív-kioldógomb (32. o.) Objektív-reteszcsap Csatlakozófedél Mikrofon (124. o.) Dátum/idő elem (197. o.) Audio/videokimeneti csatlakozó (139. o.) Vázsapka (31. o.) Számítógép-csatlakozó (104. o.) Digitális csatlakozó (154., 167. o.) Távirányító csatlakozó (N3 típusú) (100. o.) HDMI mini kimeneti csatlakozó (140. o.) Külső mikrofon bemeneti csatlakozó (124. o.) 16

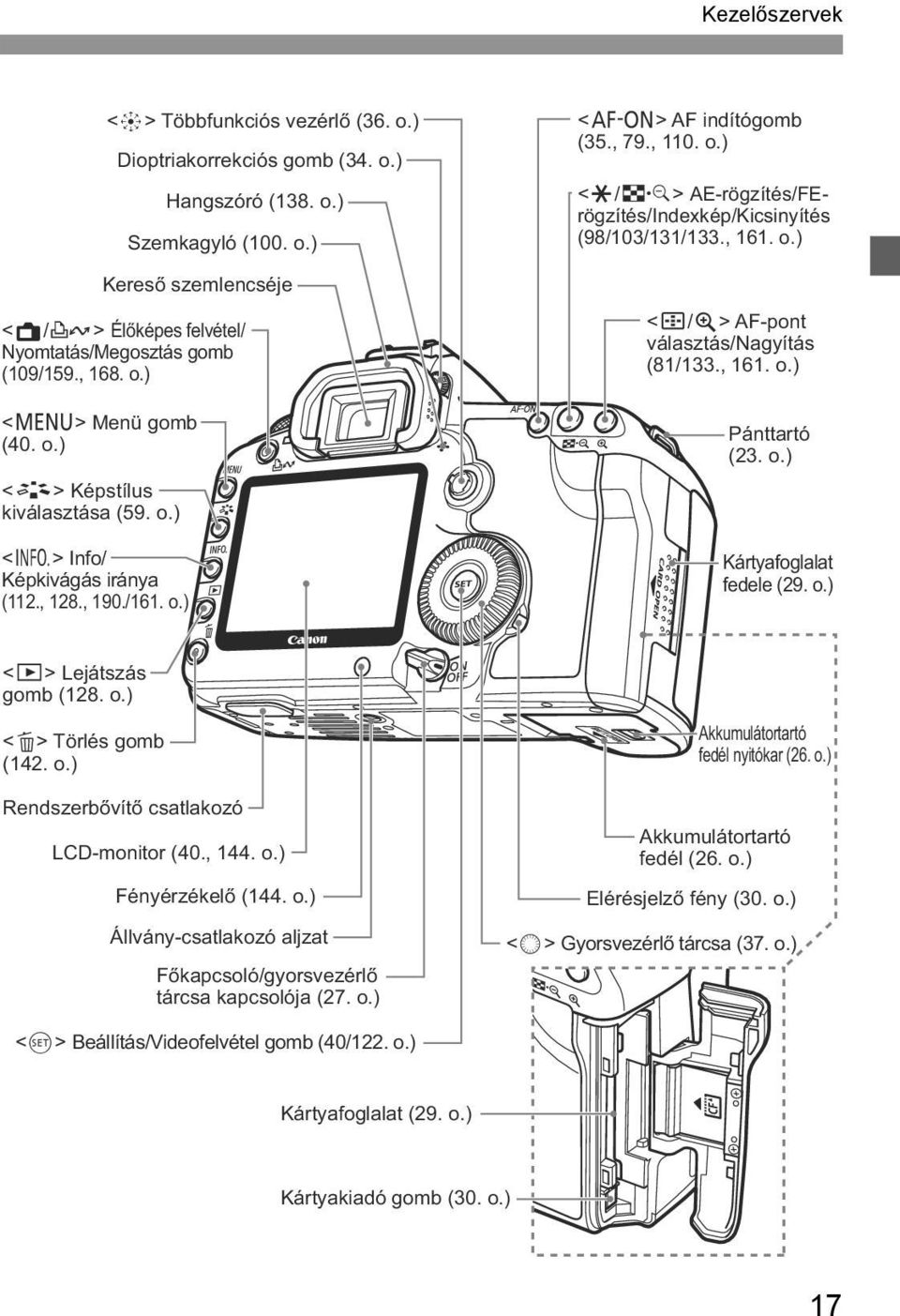

17 Kezelőszervek <9> Többfunkciós vezérlő (36. o.) Dioptriakorrekciós gomb (34. o.) Hangszóró (138. o.) Szemkagyló (100. o.) Kereső szemlencséje <A/l> Élőképes felvétel/ Nyomtatás/Megosztás gomb (109/159., 168. o.) <M> Menü gomb (40. o.) <A> Képstílus kiválasztása (59. o.) <B> Info/ Képkivágás iránya (112., 128., 190./161. o.) <p> AF indítógomb (35., 79., 110. o.) <A/I> AE-rögzítés/FErögzítés/Indexkép/Kicsinyítés (98/103/131/133., 161. o.) <S/u> AF-pont választás/nagyítás (81/133., 161. o.) Pánttartó (23. o.) Kártyafoglalat fedele (29. o.) <x> Lejátszás gomb (128. o.) <L> Törlés gomb (142. o.) Rendszerbővítő csatlakozó LCD-monitor (40., 144. o.) Fényérzékelő (144. o.) Állvány-csatlakozó aljzat Főkapcsoló/gyorsvezérlő tárcsa kapcsolója (27. o.) Akkumulátortartó fedél nyitókar (26. o.) Akkumulátortartó fedél (26. o.) Elérésjelző fény (30. o.) <5> Gyorsvezérlő tárcsa (37. o.) <0> Beállítás/Videofelvétel gomb (40/122. o.) Kártyafoglalat (29. o.) Kártyakiadó gomb (30. o.) 17

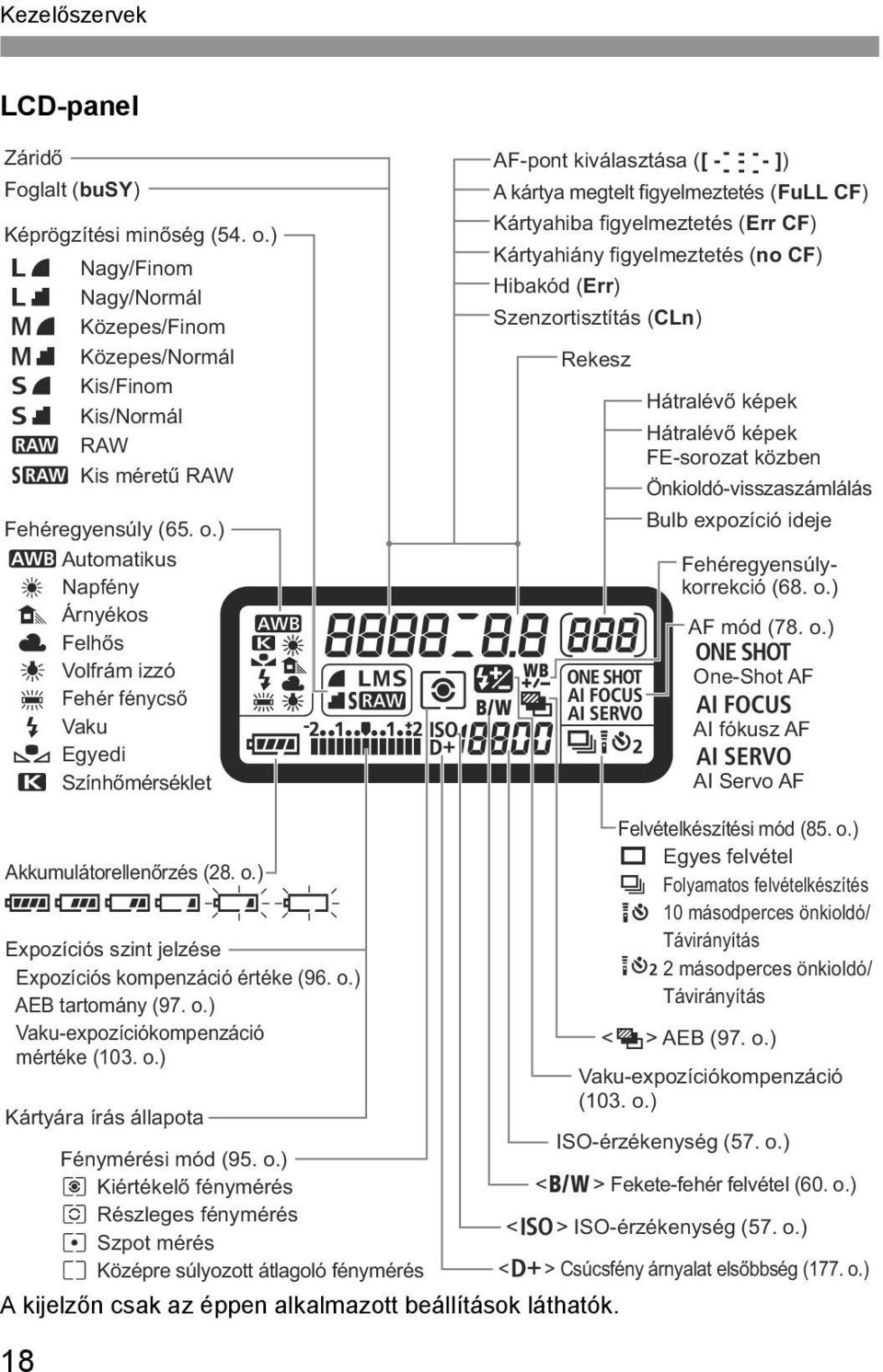

18 Kezelőszervek LCD-panel Záridő Foglalt (busy) Képrögzítési minőség (54. o.) 37 Nagy/Finom 38 Nagy/Normál 47 Közepes/Finom 48 Közepes/Normál 67 Kis/Finom 68 Kis/Normál 1 RAW D Kis méretű RAW Fehéregyensúly (65. o.) Q Automatikus W Napfény E Árnyékos R Felhős Y Volfrám izzó U Fehér fénycső I Vaku O Egyedi P Színhőmérséklet AF-pont kiválasztása ([ ]) A kártya megtelt figyelmeztetés (FuLL CF) Kártyahiba figyelmeztetés (Err CF) Kártyahiány figyelmeztetés (no CF) Hibakód (Err) Szenzortisztítás (CLn) Rekesz Hátralévő képek Hátralévő képek FE-sorozat közben Önkioldó-visszaszámlálás Bulb expozíció ideje Fehéregyensúlykorrekció (68. o.) AF mód (78. o.) X One-Shot AF 9 AI fókusz AF Z AI Servo AF Akkumulátorellenőrzés (28. o.) Expozíciós szint jelzése Expozíciós kompenzáció értéke (96. o.) AEB tartomány (97. o.) Vaku-expozíciókompenzáció mértéke (103. o.) Kártyára írás állapota A kijelzőn csak az éppen alkalmazott beállítások láthatók. 18 Fénymérési mód (95. o.) q Kiértékelő fénymérés w Részleges fénymérés r Szpot mérés e Középre súlyozott átlagoló fénymérés Felvételkészítési mód (85. o.) u Egyes felvétel i Folyamatos felvételkészítés 10 másodperces önkioldó/ Távirányítás k 2 másodperces önkioldó/ Távirányítás <h> AEB (97. o.) Vaku-expozíciókompenzáció (103. o.) ISO-érzékenység (57. o.) <0> Fekete-fehér felvétel (60. o.) <g> ISO-érzékenység (57. o.) <A> Csúcsfény árnyalat elsőbbség (177. o.)

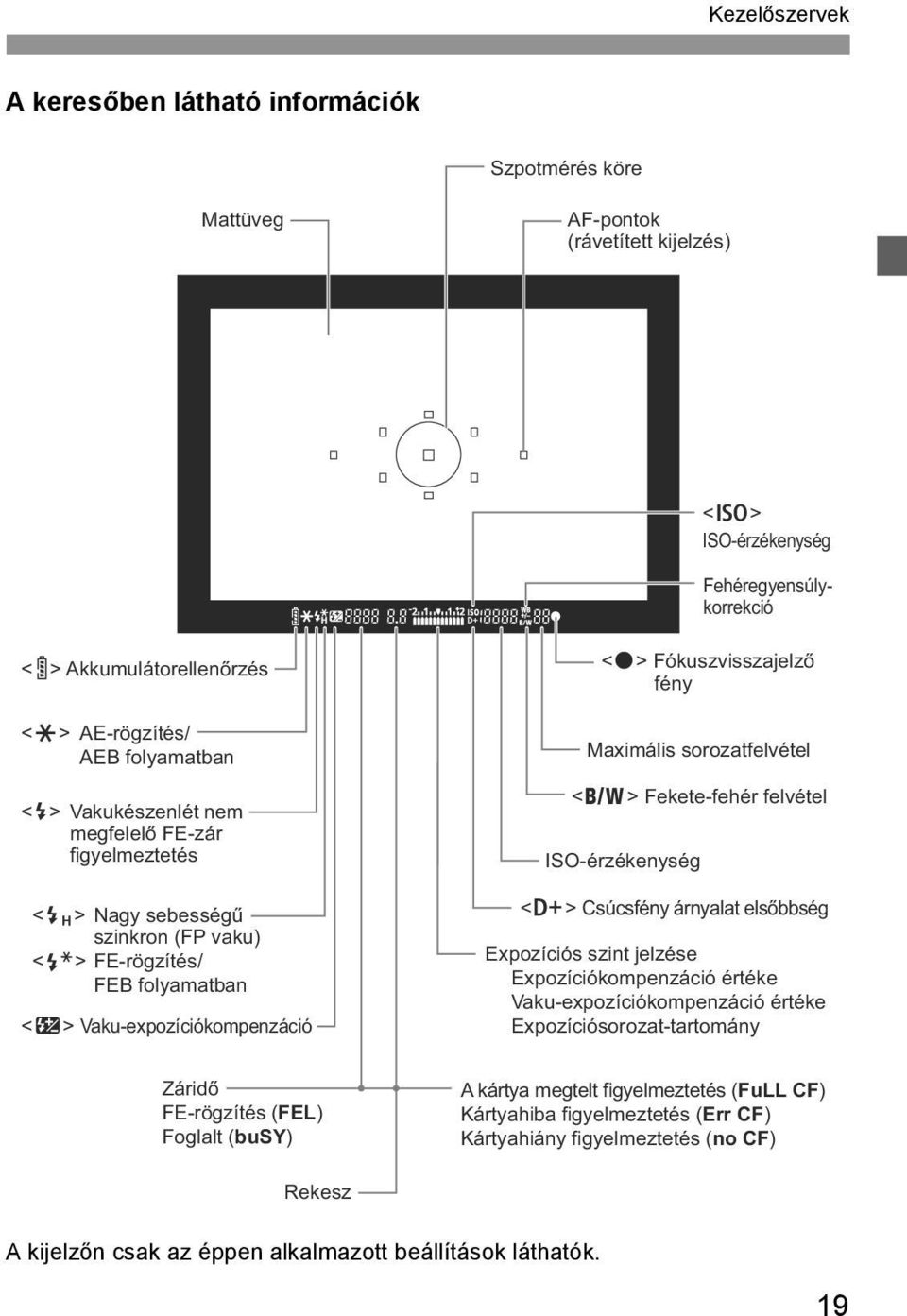

19 Kezelőszervek A keresőben látható információk Szpotmérés köre Mattüveg AF-pontok (rávetített kijelzés) <g> ISO-érzékenység Fehéregyensúlykorrekció < > Akkumulátorellenőrzés <A> AE-rögzítés/ AEB folyamatban <D> Vakukészenlét nem megfelelő FE-zár figyelmeztetés <e> Nagy sebességű szinkron (FP vaku) <d> FE-rögzítés/ FEB folyamatban <y> Vaku-expozíciókompenzáció <o> Fókuszvisszajelző fény Maximális sorozatfelvétel <0> Fekete-fehér felvétel ISO-érzékenység <A> Csúcsfény árnyalat elsőbbség Expozíciós szint jelzése Expozíciókompenzáció értéke Vaku-expozíciókompenzáció értéke Expozíciósorozat-tartomány Záridő FE-rögzítés (FEL) Foglalt (busy) A kártya megtelt figyelmeztetés (FuLL CF) Kártyahiba figyelmeztetés (Err CF) Kártyahiány figyelmeztetés (no CF) Rekesz A kijelzőn csak az éppen alkalmazott beállítások láthatók. 19

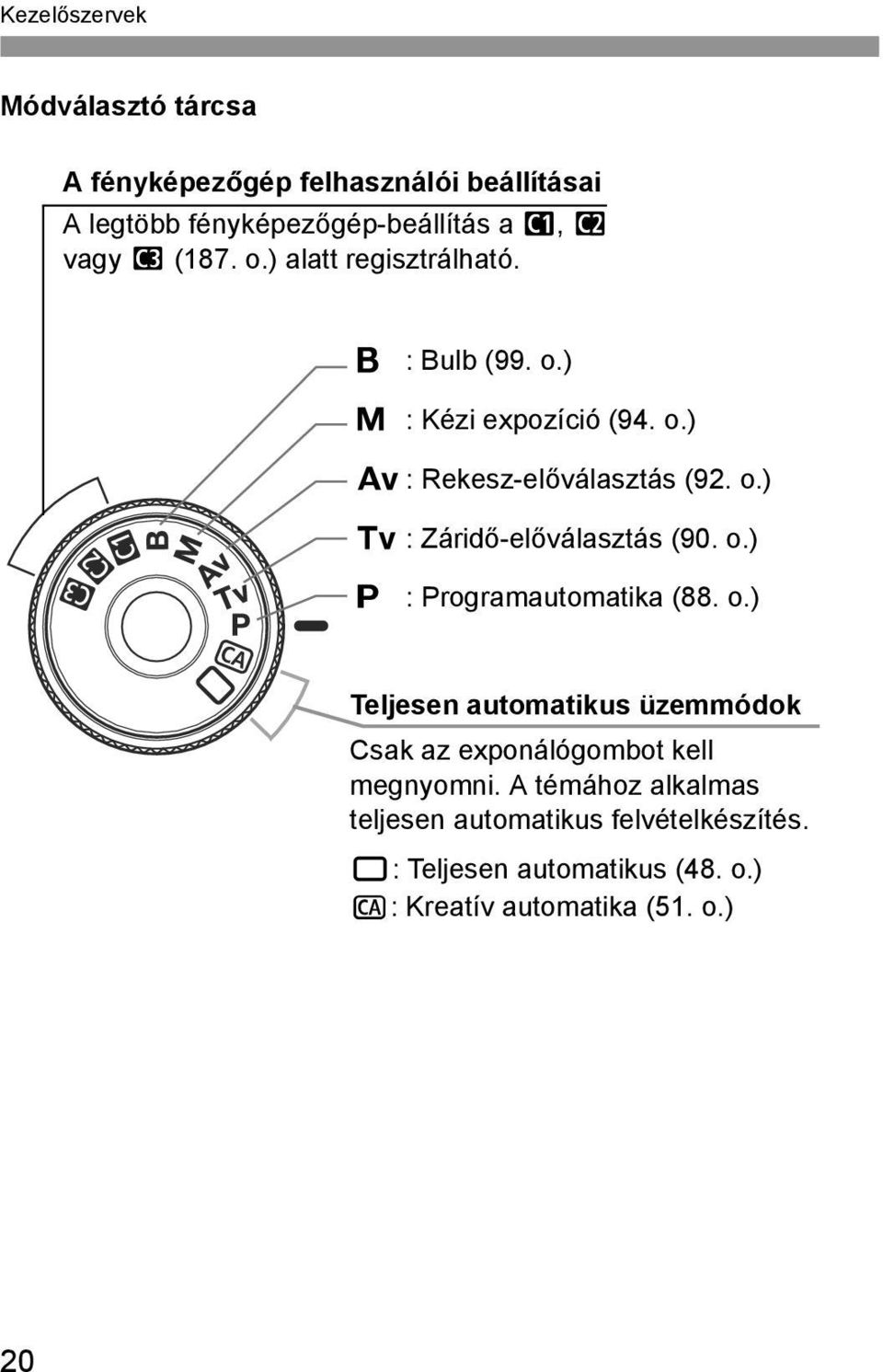

20 Kezelőszervek Módválasztó tárcsa A fényképezőgép felhasználói beállításai A legtöbb fényképezőgép-beállítás a w, x vagy y (187. o.) alatt regisztrálható. F : Bulb (99. o.) a : Kézi expozíció (94. o.) f: Rekesz-előválasztás (92. o.) s : Záridő-előválasztás (90. o.) d : Programautomatika (88. o.) Teljesen automatikus üzemmódok Csak az exponálógombot kell megnyomni. A témához alkalmas teljesen automatikus felvételkészítés. 1: Teljesen automatikus (48. o.) C: Kreatív automatika (51. o.) 20

21 Kezelőszervek EF mm f/4l IS USM objektív Fókuszmódkapcsoló (31. o.) Lencsevédő foglalat (32. o.) 77 mm méretű szűrőmenet (objektív eleje) Távolsági skála Infravörös index Nagyítógyűrű (32. o.) Zoom helyzetének jelzése (32. o.) Élességállító gyűrű (84., 119. o.) Image Stabilizer (Képstabilizátor) kapcsoló (33. o.) Érintkezők (13. o.) Objektívillesztő jel (31. o.) Javasoljuk az eredeti Canon-tartozékok használatát. Ezt a terméket arra tervezték, hogy eredeti Canon tartozékokkal használva kiváló teljesítményt nyújtson. A Canon nem vállal felelősséget a nem eredeti Canon tartozékok hibás működése által a termékben okozott károsodásokért és/vagy balesetekért, pl. tűz, akkumulátoregység szivárgása és/vagy robbanása. Ne feledje, hogy ez a garancia nem terjed ki a nem eredeti Canon tartozékok hibás működéséből eredő javításokra, ilyen javításokat térítéses alapon vehet igénybe. 21

22 Kezelőszervek LC-E6 akkumulátortöltő Töltő az LP-E6 akkumulátoregységhez (24. o.). Akkumulátoregység-nyílás Töltésjelző lámpa Tápcsatlakozó Ezt az energiaellátó egységet megfelelő függőleges vagy padlóra szerelt helyzetbe kell igazítani. LC-E6E akkumulátortöltő Töltő az LP-E6 akkumulátoregységhez (24. o.). Töltésjelző lámpa Tápkábel Akkumulátoregység-nyílás Tápkábel-csatlakozó 22

23 1 Az első lépések Ez a fejezet bemutatja az előkészítő lépéseket és a fényképezőgép alapvető működését. A hordszíj csatlakoztatása Fűzze át alulról a szíj végét a fényképezőgép pánttartó fülén. Ezután fűzze át a pánt csatján az ábrán látható módon. Húzza meg a szíjat a holtjáték megszüntetéséhez, és ellenőrizze, hogy a szíj nem szabadul-e ki a csatból. A szemlencsevédő is a pánthoz csatlakozik (100. o.). Szemlencsevédő 23

24 Az akkumulátor feltöltése 1 Távolítsa el a védőfedelet. LC-E6 LC-E6E Csatlakoztassa az akkumulátort. Az ábrán látható módon biztonságosan csatlakoztassa az akkumulátort. Az akkumulátor kivételéhez kövesse fordított sorrendben az előző eljárást. Töltse fel az akkumulátort. LC-E6 A nyíl irányának megfelelően hajtsa ki az akkumulátortöltő villás csatlakozóját, és dugja be a csatlakozót egy fali aljzatba. LC-E6E Csatlakoztassa a hálózati kábelt atöltőhöz, és dugja be a fali aljzatba. Az újratöltés automatikusan elindul, és a töltést jelző lámpa narancssárgán villog. Töltési szint Töltésjelző lámpa Szín Töltésjelző 0 50% Másodpercenként egyszer villan fel 50 75% Narancs Másodpercenként kétszer villan fel 75 % vagy több Másodpercenként háromszor villan fel Teljesen feltöltött Zöld Fények világítanak A teljesen lemerült akkumulátor újratöltése körülbelül 2,5 órát vesz igénybe 23 C hőmérsékleten. Az akkumulátor feltöltéséhez szükséges idő a környezeti hőmérséklettől és az akkumulátor töltöttségi szintjétől függ. Biztonsági okokból a kis hőmérsékleten (5 C - 10 C) végzett töltés hosszabb ideig tart (legfeljebb 4 óráig).

25 Az akkumulátor feltöltése Ötletek az akkumulátor és a töltő használatához Az akkumulátor feltöltését a használat napján vagy egy nappal előtte végezze el. A feltöltött akkumulátor használat nélkül és tárolás közben is fokozatosan lemerül, illetve csökken a hatékonysága. Feltöltés után vegye ki az akkumulátort a töltőből, és húzza ki a tápkábelt vagy a villás csatlakozót az aljzatból. A fedél más irányba való felhelyezésével jelezheti, hogy az akkumulátor töltött állapotban van-e vagy sem. Ha feltöltötte az akkumulátort, helyezze fel a fedelet úgy, hogy az akkumulátor alakú rés < > egy irányba nézzen az akkumulátoron található kék matricával. Ha az akkumulátor lemerült, helyezze fel a fedelet az ellenkező irányban. Ha nem használja a fényképezőgépet, vegye ki az akkumulátort. Ha az akkumulátor hosszabb ideig a fényképezőgépben marad, kis mennyiségű erősáram szabadul fel, amely túlzott lemerülést és rövidebb akkumulátor-élettartamot eredményez. Az akkumulátort mindig ráhelyezett védőfedéllel tárolja. Ha az akkumulátor tárolására teljes feltöltés után kerül sor, ezzel csökkenhet az akkumulátor teljesítménye. Az akkumulátortöltő külföldön is használható. Az akkumulátortöltő 100 V 240 V-os, 50/60 Hz frekvenciájú hálózati áramforrásról is üzemeltethető. Ha szükséges, használjon az adott országban vagy területen érvényes előírásoknak megfelelő, kereskedelmi forgalomban kapható készülékcsatlakozó adaptert. Az akkumulátortöltőhöz ne csatlakoztasson semmilyen hordozható transzformátort. Ezzel ugyanis károsíthatja az akkumulátortöltőt. Ha az akkumulátor a teljes feltöltés után is gyorsan lemerül, az azt jelenti, hogy elhasználódott. Vásároljon új akkumulátort. Az akkumulátortöltő az LP-E6 akkumulátoregységtől eltérő típust nem tud tölteni. Az LP-E6 akkumulátoregység kizárólag Canon termékekhez használható. Nem kompatibilis akkumulátortöltővel vagy termékkel történő használat esetén hibás működés vagy baleset fordulhat elő, amelyért a Canon nem vonható felelősségre. 25

26 Az akkumulátor behelyezése és eltávolítása Az akkumulátor behelyezése Helyezzen be egy teljesen feltöltött LP-E6 akkumulátoregységet a fényképezőgépbe Nyissa ki az akkumulátorrekesz fedelét. Csúsztassa a gombot az ábrán látható módon a nyíl irányába, és nyissa ki a fedelet. Helyezze be az akkumulátort. Illessze be az akkumulátort az érintkezőivel befelé. Tolja be az akkumulátort, amíg az a helyére nem kattan. Csukja le a fedelet. Addig nyomja lefelé, amíg a helyére kattan. Csak az LP-E6 akkumulátoregység használható. Az akkumulátor eltávolítása Nyissa fel a fedelet, és vegye ki az akkumulátort. Nyomja az akkumulátorrögzítő kart a nyíl irányába és vegye ki az akkumulátort. A rövidzárlat megakadályozása érdekében tegye a védőfedelet az akkumulátorra. 26 Miután felnyitotta az akkumulátorrekesz fedelét, vigyázzon, hogy ne próbálja még jobban felnyitni. Máskülönben eltörhet a csuklópánt.

27 A fényképezőgép bekapcsolása <2> : A fényképezőgép kikapcsolva, nem működik. Ha nem használja a fényképezőgépet, állítsa a főkapcsolót ebbe a helyzetbe. <1> : A fényképezőgép bekapcsolódik. <J> : A fényképezőgép és a <5> működik (37. o.). Az automatikus érzékelőtisztításról Valahányszor a főkapcsolót <1/J> vagy <2> állásba helyezi, a készülék automatikusan elvégzi az érzékelőtisztítást. Az érzékelő tisztítása közben az LCD-monitoron megjelenik a <f> ikon. Érzékelőtisztítás közben is fényképezhet úgy, hogy az exponálógomb félig történő lenyomásával (35. o.) leállítja az érzékelőtisztítást, és elkészíti a képet. Ha rövid időre be-, illetve kikapcsolt <1/J>/<2> helyzetbe állítja a főkapcsolót, előfordulhat, hogy a <f> ikon nem jelenik meg. Ez normális jelenség, nem jelent hibás működést. Az automatikus kikapcsolásról Energiatakarékossági okokból a fényképezőgép automatikusan kikapcsol, ha 1 percig nem hajt végre semmilyen műveletet a készüléken. A fényképezőgép ismételt bekapcsolásához félig nyomja meg az exponálógombot (35. o.). Az automatikus kikapcsolási idő megváltoztatható a menü [5 Autom kikapcs.] beállításával (44. o.). Ha egy kép kártyára történő rögzítése közben a főkapcsolót <2> állásba kapcsolja, megjelenik a [Rögzítés...] felirat, és miután befejeződött a kép rögzítése a kártyára, a fényképezőgép kikapcsol. 27

28 A fényképezőgép bekapcsolása Az akkumulátor töltöttségének ellenőrzése Ha a főkapcsoló <1> vagy <J> állásban van, az akkumulátor töltöttségi szintjét hatféle ikon jelezheti: Ikon Szint (%) Jelzés Az akkumulátor töltöttségi szintje megfelelő Az akkumulátor töltöttségi szintje 50 % fölötti Az akkumulátor töltöttségi szintje 50 % alatti Töltöttségi szint alacsony. 9-1 Az akkumulátor hamarosan lemerül. 0 Töltse fel az akkumulátort. Az akkumulátor kapacitása A fenti adatok teljesen feltöltött LP-E6 akkumulátoregységre vonatkoznak, élőképes felvétel nélkül, a CIPA (Camera & Imaging Products Association) tesztelési szabványa szerint. 28 Hőmérséklet 23 C 0 C Készíthető képek száma Kb. 850 Kb. 750 A felvételek tényleges száma a felvételkészítési feltételektől függően kevesebb lehet az előbb megadott értéknél. Ha hosszabb ideig tartja félig lenyomva az exponálógombot, vagy sokáig működteti az autofókusz funkciót, ugyancsak csökkenhet a készíthető felvételek száma. A készíthető felvételek száma csökken az LCD-monitor gyakori használatával. Az objektív működtetését az akkumulátor végzi. A használt objektívtől függően kevesebb felvétel készíthető. Az objektív Image Stabilizer (Képstabilizátor) funkciójának használata csökkenti a készíthető felvételek számát (kisebb akkumulátorkapacitást tesz lehetővé). Az akkumulátor kapacitásáról élőképes felvételkészítés esetén lásd: 111. o. Az akkumulátor állapotának további ellenőrzésére lásd a [7 Akku info] menüt (192. o.). Ha a BG-E6 külső elemtartóban AA/LR6 méretű elemeket használnak, a képernyőn négy szintű jelzés látható. ([ / ] nem jelenik meg.)

29 A CF kártya behelyezése és eltávolítása Bár a két CF (CompactFlash) kártyatípus vastagsága eltérő, bármelyik beilleszthető a fényképezőgépbe. Ezen kívül az Ultra DMA (UDMA) kártyák és a merevlemez típusú kártyák is használhatók. A kártya behelyezése Címkével jelzett oldal Kártyakiadó gomb Hátralévő képek Nyissa ki a fedelet. A kinyitáshoz csúsztassa el a fedelet az ábrán látható nyíl irányába. Helyezze be a kártyát. Az ábrán látható módon a kártya címkével jelzett oldalát fordítsa maga felé, ezután helyezze a fényképezőgépbe a kártyát a csatlakozófelülettel ellátott oldallal a kártyafoglalat felé. Ha a kártyát nem megfelelő módon helyezi be, az károsíthatja a fényképezőgépet. A kártyakiadó gomb kipattan. Csukja le a fedelet. Zárja be a fedelet, és csúsztassa el az ábrán látható nyíl irányába addig, amíg a helyére nem kattan. Ha a főkapcsoló <1> vagy <J> állásban van, a még készíthető felvételek száma megjelenik az LCD-panelen. A hátralévő képek száma többek között a kártya maradék kapacitásától, a képrögzítési minőségtől, valamint az ISO-érzékenységtől függ. Ha a [1 Kárty nélk fv.] menüpontban a [Ki] értéket adja meg, a kártya behelyezése nélkül nem tud felvételt készíteni (200. o.). 29

30 A CF kártya behelyezése és eltávolítása A kártya eltávolítása Elérésjelző fény 1 2 Nyissa ki a fedelet. Kapcsolja a főkapcsolót <2> állásba. Ellenőrizze, hogy az elérésjelző fény kialudt-e, majd nyissa fel a fedelet. Vegye ki a kártyát. Nyomja meg a kártyakiadó gombot. A készülék kiadja a kártyát. Csukja le a fedelet. Kártyakiadó gomb 30 Az elérésjelző fény világít vagy villog fotózás közben, az adat kártyára történő átvitelekor, rögzítésekor és az adat kártyáról történő olvasásakor vagy törlésekor. Az elérésjelző fény világítása vagy villogása közben soha ne tegye a következőket. Ezzel ugyanis károsíthatja a képadatokat. Károsíthatja a kártyát vagy a fényképezőgépet is. A kártyanyílás fedelének felnyitása. Az akkumulátor eltávolítása. A fényképezőgép rázása vagy ütődése. Ha a kártyán már vannak képek, akkor lehet, hogy a képek számozása nem 0001-től kezdődik (74. o.). Ha az LCD-monitoron a kártyával kapcsolatos hibaüzenet jelenik meg, vegye ki, majd tegye vissza ismét a kártyát. Ha a hiba továbbra is fennáll, helyezzen be egy másik kártyát. Ha lehetősége van arra, hogy a kártyán található összes képet átvigye számítógépre, tegye meg, majd formázza a kártyát. Ezután lehet, hogy a kártya visszaáll normál állapotra. A merevlemez típusú kártyának mindig csak a szélét fogja meg. A kártya megsérülhet, ha nem a szélét fogja meg. A CF kártyával összehasonlítva a merevlemez típusú kártyák még érzékenyebbek a rázkódásra és a fizikai erőhatásra. Ha ilyen kártyát használ, vigyázzon, hogy ne tegye ki a fényképezőgépet rázkódásnak vagy fizikai erőhatásnak, különösen képek rögzítése vagy megjelenítése közben.

31 Objektív csatlakoztatása és levétele Objektív csatlakoztatása Vegye le a sapkákat. Vegye le a hátsó objektívsapkát és a vázsapkát az ábrán látható nyíl irányába elfordítva. Csatlakoztassa az objektívet. Igazítsa egymáshoz az objektív és a fényképezőgép piros pontjait és az ábrán látható nyíl irányába kattanásig forgassa el az objektívet. Az objektíven a fókuszmódkapcsolót állítsa <AF> (autofókusz) helyzetbe. Ha a kapcsoló <MF> helyzetben van, az autofókusz funkció nem használható. 4 Vegye le az elülső objektívsapkát. Ne nézzen az objektíven keresztül közvetlenül a napba. Ez a látás elvesztését is eredményezheti. A fényképezőgép EF-S objektívekkel nem használható. A por minimalizálása Az objektívek cseréjét olyan helyen végezze, ahol minimális a pormennyiség. Ha a fényképezőgépet objektív nélkül tárolja, a vázsapkát helyezze fel a fényképezőgépre. Távolítsa el a port a vázsapkáról, mielőtt felhelyezné. 31

32 Objektív csatlakoztatása és levétele A nagyításról Az objektív levétele Nagyításhoz forgassa el az ujjaival az objektíven található nagyítógyűrűt. Ha nagyítani kíván, a fókuszálás előtt tegye. A nagyítógyűrűnek a fókusz beállítása utáni elforgatása kissé módosíthatja a fókuszbeállítást. Az objektívkioldó gomb megnyomása közben fordítsa el az objektívet az ábrán látható nyíl irányába. Fordítsa el az objektívet, amíg megakad, majd vegye le. Tegye rá a porvédő fedelet az eltávolított objektívre. Napellenző csatlakoztatása Ha az eredeti EW-83H napellenzőt helyezi fel az EF mm f/4l IS USM objektívre, lezárja a nemkívánatos fényt és egyúttal védi az objektívet az esőtől, hótól, portól, stb. A táskában, tokban, stb. tároláshoz a napellenző fordított helyzetben is felszerelhető. A napellenző piros jelölését igazítsa 1 az objektív peremén lévő piros jelhez. Az ábrán látható módon forgassa 2 helyére a napellenzőt. A biztonságos rögzítéshez az óra járásával egyező irányba forgassa el a napellenzőt. 32 Ha a napellenzőt nem jól helyezte fel, előfordulhat, hogy a képszélek sötétnek látszanak. A napellenző felhelyezésénél vagy eltávolításánál az elforgatáshoz fogja meg a napellenző alsó részét. Ha a napellenző elülső peremét fogja meg, elgörbülhet és nem lesz elforgatható.

33 Az Image Stabilizer (Képstabilizátor) objektívről Ha az IS objektív belső Image Stabilizer (Képstabilizátor) eszközét használja, a fényképezőgép remegését korrigálja és a kép kevésbé lesz életlen. Az itt ismertetett eljárás az EF mm f/4l IS USM objektív példáján alapul. * Az IS rövidítés feloldása Image Stabilizer (Képstabilizátor) Állítsa az IS kapcsolót <1> helyzetbe. Állítsa a fényképezőgép főkapcsolóját <1> állásba. Ezután félig nyomja le az exponálógombot. Az Image Stabilizer (Képstabilizátor) funkció működésbe lép. Készítse el a képet. Ha a keresőben a kép stabilnak látszik, a felvétel elkészítéséhez nyomja le teljesen az exponálógombot. Az Image Stabilizer (Képstabilizátor) funkció mozgó fotótémák esetén nem működik. Az Image Stabilizer (Képstabilizátor) funkció nem képes megfelelő hatékonysággal működni erős rázkódás esetén, például egy himbálódzó csónakon. Ha az EF mm f/4l IS USM objektívvel a mozgó tárgyat követő svenkelt felvételt készít, a fényképezőgép remegésének kompenzálása nem lesz olyan hatékony. Az Image Stabilizer (Képstabilizátor) technológia akkor használható, ha a fókuszmódkapcsoló <AF> vagy <MF> helyzetben van. Ha a fényképezőgépet állványra szereli, energiát takaríthat meg azzal, ha az IS kapcsolót <2> helyzetbe állítja. A Image Stabilizer (Képstabilizátor) funkció akkor is működik, ha a fényképezőgépet egylábú állványra szereli. 33

34 Alapvető műveletek Kereső élességének beállítása Forgassa el a dioptriakorrekciós gombot. Forgassa el a gombot balra vagy jobbra úgy, hogy a kilenc AF-pont élesen látszódjon a keresőben. Ha a fényképezőgép dioptriakorrekciója még mindig nem képes éles keresőképet biztosítani, ajánlatos az E dioptriakorrekciós lencse használata (10 típus, külön kell megvásárolni). A fényképezőgép tartása Éles képek készítéséhez úgy tartsa a fényképezőgépet, hogy az minimális mértékben remegjen. Vízszintes fényképezés Függőleges fényképezés 1. Jobb kézzel erősen fogja meg a fényképezőgép markolatát. 2. Az objektív alját a bal kezével tartsa. 3. Jobb keze mutatóujjával kissé nyomja meg az exponálógombot. 4. Karját és könyökét kissé szorítsa a testéhez. 5. A fényképezőgépet kissé nyomja az arcához, és nézzen a keresőbe. 6. Stabil alapállás eléréséhez egyik lábát helyezze a másik elé. 34

35 Alapvető műveletek Exponálógomb Az exponálógomb kétféleképpen nyomható le. A gomb lenyomható félig. Majd az exponálógomb teljesen lenyomható. Félig történő lenyomás Ez a művelet aktiválja az automatikus fókuszbeállítást és az automatikus expozíciót, amely beállítja a záridőt és a rekeszt. Az expozíció beállítása (a záridő és a rekesz) megjelenik az LCD-panelen és a keresőben (0). Teljes lenyomás Ez a művelet kioldja a zárat, és elkészül a felvétel. A fényképezőgép bemozdulásának megelőzése A készülék elmozdulását az expozíció pillanatában a fényképezőgép bemozdulásának nevezzük. A fényképezőgép bemozdulása elmosódott képeket eredményezhet. A készülék bemozdulásának megelőzése érdekében ügyeljen az alábbiakra: Tartsa stabilan a fényképezőgépet az előző oldalon bemutatott módon. Az automatikus fókuszáláshoz nyomja le félig az exponálógombot, majd nyomja le teljesen a kép rögzítéséhez. A d/s/f/a/f üzemmódokban a <p> gomb félig lenyomása ugyanazt a műveletet hajtja végre. Ha az exponálógombot úgy nyomja le teljesen, hogy előzőleg nem nyomta le félig, vagy ha előbb félig, majd azonnal teljesen lenyomja az exponálógombot, akkor a fényképezőgép egy pillanatig kivár a kép elkészítése előtt. A menü megjelenítése, kép megjelenítése és kép rögzítése közben is azonnal vissza lehet lépni felvételkész állapotba az exponálógomb félig történő lenyomásával. 35

36 Alapvető műveletek 6 A főtárcsa használata kiválasztáshoz 9 A többfunkciós vezérlő használata 36 (1) Valamely gomb megnyomása után forgassa el a <6> tárcsát. A gomb megnyomása után a hozzá tartozó funkció még 6 másodpercig aktív marad (9). Ezalatt a <6> tárcsa elforgatásával kiválaszthatja a kívánt beállítást. Ha a funkció kikapcsol, vagy ha félig lenyomja az exponálógombot, a fényképezőgép felvételre kész állapotba kerül. A tárcsa segítségével kiválaszthatja a fénymérési módot, az AF módot, az ISO-érzékenységet, az AF-pontot stb. (2) Csak a <6> tárcsát forgassa el. A keresőbe nézve, vagy az LCD-panelt figyelve forgassa el a <6> tárcsát a kívánt beállítás kiválasztásához. Ezzel a tárcsával választhatja ki azáridőt, a rekeszt, stb. A <9> egy nyolcirányú vezérlő, melynek közepén egy gomb található. Használatával kiválaszthatja az AFpontot, korrigálhatja a fehéregyensúlyt, mozgathatja az AF-pontot vagy élőképes felvételkészítés alatt nagyíthatja a képkockát, működtetheti a gyorsvezérlés képernyőt, stb. Ezenkívül menüpontokat választhat ki vagy állíthat be (kivéve a [3 Képek törlése] és az [5Formázás] pontot).

37 Alapvető műveletek 5 A gyorsvezérlő tárcsa használata kiválasztáshoz A <5> tárcsa használata előtt állítsa a főkapcsolót <J> állásba. (1) Valamely gomb megnyomása után forgassa el a <5> tárcsát. A gomb megnyomása után a hozzá tartozó funkció még 6 másodpercig aktív marad (9). Ezalatt a <5> tárcsa elforgatásával kiválaszthatja a kívánt beállítást. Ha a funkció kikapcsol, vagy ha félig lenyomja az exponálógombot, a fényképezőgép felvételre kész állapotba kerül. Használatával kiválaszthatja vagy beállíthatja a fehéregyensúlyt, a felvételkészítési módot, a vakuexpozíció kompenzációt, az AF-pontot stb. (2) Csak a <5> tárcsát forgassa el. A keresőbe nézve vagy az LCD-panelt figyelve forgassa el a <5> tárcsát a kívánt beállítás kiválasztásához. Használatával beállíthatja az expozíciókompenzáció értékét, a rekeszbeállítást kézi exponáláshoz stb. Az (1) lépésben foglaltakat akkor is elvégezheti, ha a főkapcsoló <1> helyzetben van. 37

38 9 A gyorsvezérlő képernyő használata A felvételkészítési beállítások megjelennek az LCD-monitoron, ahol gyorsan kiválaszthatja, és beállíthatja a funkciókat. Ez az úgynevezett gyorsvezérlő képernyő. 1 (Teljesen autom) 1 2 Jelenítse meg a gyorsvezérlő képernyőt. Nyomja le a <9> gombot. Megjelenik a gyorsvezérlő képernyő. ( ) Adja meg a kívánt beállítást. A <9> használatával választhatja ki a funkciót. A <1> (Teljesen autom) üzemmódban kiválaszthat bizonyos felvételkészítési módokat (85. o.) és megválaszthatja a felvételkészítés minőségét (54. o.). A kiválasztott funkció rövid leírása megjelenik a képernyő alján. A beállítások megváltoztatásához forgassa el a <5> vagy <6> tárcsát. d/s/f/a/f 3 Készítse el a képet. A kép elkészítéséhez nyomja le teljesen az exponálógombot. Az LCD-monitor kikapcsol, és megjelenik az elkészült kép. Ha [8C.Fn III -3: AF-pont választás módja] beállítása [1: Többfunkciós vezérlő], a gyorsvezérlés képernyő nem jeleníthető meg (179. o.). 38 A <C> (Kreatív autom.) üzemmód beállítását illetően lásd az 51. oldalt.

39 9 A gyorsvezérlő képernyő használata A gyorsvezérlő képernyő kezelőszervei Expozíció-kompenzáció/ AEB-beállítás (97. o.) Rekesz (92. o.) Záridő (90. o.) Felvételi mód (20. o.) AF-pont (81. o.) Képrögzítési minőség (54. o.) AF mód (78. o.) Picture Style (59. o.) ISO-érzékenység (57. o.) Csúcsfény árnyalat elsőbbség (177. o.) Vaku-expozíciókompenzáció (103. o.) Mérési mód (95. o.) Felvételkészítési mód (85. o.) Fehéregyensúly (65. o.) Funkcióbeállítás képernyő <0> A gyorsvezérlő képernyőn válassza ki a funkciót és nyomja meg a <0> gombot. Ezután megjelenik a megfelelő beállítás képernyője (kivéve a záridő és a rekeszérték esetében). A beállítások megváltoztatásához forgassa el a <5> vagy <6> tárcsát. Nyomja meg a <0> gombot a gyorsvezérlő képernyőhöz való visszatéréshez. A csúcsfény árnyalat elsőbbség <A> nem állítható be a gyorsvezérlő képernyőn. 39

40 3 Menü műveletek A különböző menüfunkciókkal beállítható például a képrögzítés minősége, a dátum/idő stb. Az LCD-monitort figyelve használja a <M> gombot a fényképezőgép hátoldalán és a <6> <5> tárcsát. <M> gomb LCD-monitor <6> Főtárcsa <5> Gyorsvezérlő tárcsa <0> gomb Teljesen automatikus üzemmódok (1/C) Menü képernyő *A [2/8/9] jelzőfülek a teljesen automatikus üzemmódokban nem jelennek meg. Teljesen automatikus üzemmód beállítása esetén bizonyos menüelemek nem jelennek meg. d/s/f/a/f Menü képernyő 3 Megjelenítés 1 Fényképezés Lap 5 Beállítás 8 Egyedi funkciók 9 Saját menü Menübeállítások Menüelemek 40

41 3 Menü műveletek Menübeállítási eljárás Jelenítse meg a menüt. A menü megjelenítéséhez nyomja meg a <M> gombot. Válasszon lapot. Forgassa el a <6> tárcsát egy adott lap kiválasztásához. Válassza ki a kívánt elemet. Forgassa el a <5> tárcsát az elem kiválasztásához, majd nyomja meg a<0> gombot. Válassza ki a beállítást. A kívánt beállítás kiválasztásához forgassa el a <5> tárcsát. Az aktuális beállítást kék szín jelzi. Adja meg a kívánt beállítást. Nyomja meg a <0> gombot a beállításhoz. Lépjen ki a menüből. A <M> gomb megnyomásával kiléphet a menüből, és visszatérhet a fényképezéshez. A következő menüfunkciók magyarázata feltételezi, hogy már megtörtént a <M> gomb megnyomása a menü képernyő megjelenítéséhez. A menübeállítások módosítására <9> is használható. (Kivéve a [3 Kép törlése] és [5 Formázás] műveletet.) 41

42 Előkészítő lépések 3 A kezelőfelület nyelvének beállítása 1 2 Válassza a [Nyelv] opciót. A [6] lapon válassza ki a [Nyelv] opciót (fentről a harmadik elem), majd nyomja meg a <0> gombot. Válassza ki a kívánt nyelvet. A nyelv kiválasztásához forgassa el az <5> vagy <6> tárcsát, majd nyomja meg a <0> gombot. A nyelv megváltozik. 3 A dátum és az idő beállítása Ellenőrizze a fényképezőgép dátum és idő beállításának helyességét. Szükség esetén állítsa be a megfelelő dátumot és időt. Válassza ki a [Dátum/idő] opciót. 1 A [6] lapon válassza a [Dátum/idő] elemet, majd nyomja meg a <0> gombot. Állítsa be a dátumot, az időt, és a 2 dátum megjelenési formátumát. A kívánt szám kiválasztásához forgassa el a <5> tárcsát. Nyomja meg a <0> gombot, a jelzés jelenik meg. A kívánt beállítás kiválasztásához forgassa el a <5> tárcsát, majd nyomja meg a <0> gombot (visszatér ide: ). Lépjen ki a beállításból. 3 Az [OK] elem kiválasztásához forgassa el az <5> tárcsát, majd nyomja meg a <0> gombot. A dátum/idő beállításra kerül és a menü újra megjelenik. 42 A megfelelő dátum/idő beállítása fontos, mert minden egyes elkészített képpel rögzítésre kerül.

43 Előkészítő lépések 3 A kártya formázása Ha a kártya új, vagy korábban másik fényképezőgéppel vagy számítógéppel formázták, ajánlatos a kártyát a fényképezőgéppel formázni. Amikor a kártyát megformázta, a rajta található összes adat és kép törlésre kerül. A védett képek is törlődnek, ezért ügyeljen, hogy semmi fontos ne legyen a kártyán. Szükség esetén a kártya formázása előtt vigye át a képeket számítógépre stb. Válassza a [Formázás] elemet. 1 A [5] lapon válassza a [Formázás] opciót, majd nyomja meg a <0> gombot. 2 Válassza ki az [OK] gombot. Az [OK] elem kiválasztásához forgassa el az <5> tárcsát, majd nyomja meg a <0> gombot. A készülék elvégzi a kártya formázását. A formázás befejezése után a menü újra megjelenik. Formázott kártya vagy törölt adatok esetén csak a fájlkezelési információk módosulnak. A tényleges adat nem törlődik teljesen. Ne feledkezzen meg erről a kártya eladásakor vagy selejtezésekor. Mielőtt kidobná a kártyát, vágja szét személyes adatainak védelme érdekében. Elképzelhető, hogy a kártyaformázás-képernyőn megjelenő kártyakapacitás kisebb, mint a kártyán jelzett kapacitás. 43

44 Előkészítő lépések 3 Kikapcsolás ideje/automatikus kikapcsolás beállítása Módosíthatja a fényképezőgép automatikus kikapcsolási idejét, azaz azt az időtartamot, amely után a gép kikapcsol, ha nem hajt végre rajta semmilyen műveletet. Ha nem szeretné, hogy a fényképezőgép automatikusan kikapcsoljon, válassza a [Ki] értéket. Kikapcsolás után a fényképezőgépet újra bekapcsolhatja a kioldó- vagy bármely más gomb megnyomásával. 1 2 Válassza az [Autom kikapcs.] lehetőséget. A [5] lapon válassza ki az [Autom kikapcs.] elemet, majd nyomja meg a<0> gombot. Állítsa be a kívánt időperiódust. Forgassa el a <5> tárcsát a beállítás kiválasztásához, majd nyomja meg a <0> gombot. Ha a [Ki] állást választotta, az LCD-monitor 30 perc elteltével az energiatakarékosság érdekében automatikusan kikapcsol. (A fényképezőgép áramellátása nem szűnik meg.) 44

45 Előkészítő lépések 3 A fényképezőgép visszaállítása az alapértékekren A fényképezőgép felvételkészítési beállításai és a menübeállítások visszaállíthatók az alapértelmezett értékekre. Válassza a [Beállítások törlése] 1 lehetőséget. A [7] lapon válassza ki a [Beállítások törlése] beállítást, majd nyomja meg a <0> gombot. 2 3 Válassza a [Minden kamerabeáll. Törlése] lehetőséget. Forgassa a <5> tárcsát a [Minden kamerabeáll. Törlése] kiválasztásához, majd nyomja meg a<0> gombot. Válassza ki az [OK] gombot. Az [OK] elem kiválasztásához forgassa el az <5> tárcsát, majd nyomja meg a <0> gombot. A [Minden kamerabeáll. Törlése] lehetőség a következő alapbeállításokat állítja vissza a fényképezőgépen: Felvételkészítési beállítások Képrögzítési beállítások AF mód One-Shot AF Minőség 73 AF-pont választása Automatikus választás ISO-érzékenység Automatikus Mérési mód q (Kiértékelő mérés) Picture Style Normál Színtér srgb Felvételkészítési mód u (Egyes felvétel) Fehéregyensúly Q (Autom.) Fehéregyensúlykorrekció Expozíciókompenzáció 0 (Nulla) Törölve FE-SOR: Törölve AEB Törölve Engedélyezés/ Periferikus Vaku Korrekciós világítás korr. expozíciókompenzáció 0 (Nulla) adatok tárolása Élőképes felvétel Tilt Fájlszámozás Folyamatos Autom. tisztít. Enged Egyedi funkciók Nincs változás Portörlési adatok Törölve 45

46 Előkészítő lépések A fényképezőgép beállításai A fényképezőgép beállításai Autom kikapcs. 1 perc Képugrás:6 10 kép Hangjelzés Be Autom. elforg. BezD Kárty nélk fv. Be LCD fényerő Automatikus: Normál Lejátszási idő 2 mp Dátum/Idő Nincs változás Túlexp. figyelm. Tilt Nyelv Nincs változás AF-pont jelzés Tilt Videorendszer Nincs változás Hisztogram Fényerő A fényképezőgép felhasználói beállításai Nincs változás Saját menü beállítások Nincs változás 3 A szerzői jogokkal kapcsolatos információn Ha EOS Utility segédprogramot használ (tartozék szoftver) a szerzői jogi adatok beállításához, a szerzői jogi adatok hozzáadódnak a kép Exif adataihoz. A fényképezőgéppel a szerzői jogi adatok csak megjeleníthetők vagy törölhetők. Ha a szerzői jogi adatokat nem állította be, ezek szürkén jelennek meg a kijelzőn és nem használhatók. Ha a [Beállítások törlése] képernyő megjelenik, nyomja meg a <B> gombot a szerzői jogi adatok megjelenítéséhez. A <M> gomb megnyomásával térhet vissza a [Beállítások törlése] képernyőhöz. A szerzői jogi adatok törléséhez válassza a [Szerzői jogok törlése] lehetőséget a [Beállítások törlése] képernyőn. 46
