1 FRIALEN speciális technika nagy átmérıjő csıvezetékekhez és csıhálózatok reliningjához Szerelési útmutató

2 Tartalomjegyzék FRIALEN biztonsági elektrofittingek: 1. Felhasználási területek 3 2. Szabályzatok és megmunkálási elıírások 3 3. Karmantyúk d 250 átmérıtıl 7 4. Top-loading nyeregidomok Csıhálózat javítása (relining) 34 A FRIALEN biztonsági elektrofittingek megmunkálásához Ön az alábbi elérhetıségeken kap további információkat: FRIATEC Aktiengesellschaft Division Technische Kunststoffe Steinzeugstraße Mannheim Postfach Mannheim Telefon Telefax info-frialen@friatec.de Forródrót ( )

3 1. Felhasználási területek A FRIALEN biztonsági elektrofittingeket polietilénbıl készült nyomócsövek hegesztett kötéseihez használják az SDR 17,6 méretezéstıl az SDR 11-ig, a gáz- és vízellátásban, nyomott szennyvízrendszerekhez, ipari csıvezeték rendszerekhez. SDR > 17,6 csövek megmunkálásához kérjük, konzultáljanak velünk. 2. Szabályzatok és megmunkálási elıírások A FRIALEN biztonsági elektrofittingekrıl Ön az Interneten a alatt rendelkezésére álló mőszaki adatlapokban kap részletes információkat. Vegye figyelembe a DVGW (Német Gázés Vízügyi Szövetség) szabályzatot, a DVS, a BGV-D2 (VBG 50) irányelveit, az EN 1555, EN 12201, EN szabványokat, az UVV-t (német balesetvédelmi elıírás), illetve a megfelelı országspecifikus elıírásokat. VESZÉLY! A leírt munkamőveleti sorrend betartása kötelezı. 3

4 A FRIALEN biztonsági elektrofittingek a olvadási együttható csoportokba tartozó, DIN 8074/75, EN , EN , EN , ISO 4437 szabvány szerinti PE 100, PE 80, PE 63 és PE 50 anyagokból készült csövekkel hegeszthetık össze. Javasoljuk B tőrésosztályba tartozó, korlátozott átmérıtőréső csövek alkalmazását. A FRIALEN biztonsági elektrofittingek PE 100-ból készülnek és teljesítik a DIN , -7, EN , EN , EN , ISO/CD szabványok, valamint a DVGW vizsgálati elvek követelményeit. A FRIALEN biztonsági elektrofittingek megmunkálása FRIAMAT -hegesztıgépekkel 10 C és + 45 C közötti környezeti hımérsékleten lehetséges. UB d 710 elemek megmunkálási tartománya: 0 C C Más csıalapanyagokkal (pl. PP, PVC stb.) történı hegesztés nem lehetséges. A csövek és idomok a megmunkálás során a megengedett - 10 C és + 45 C (UB d710 karmantyúk 0 C és + 45 C) közötti használati hımérséklettartományban levı, kiegyenlített hımérsékleti szinten legyenek. 4

5 INFORMÁCIÓ: A FRIALEN biztonsági elektrofittingeket charge-számmal jelzéssel látták el. Az alábbiak szerepelnek balról jobbra olvasva: gyártási hét (naptári hét) ( jelölés) gyártási év (2. jelölés) anyagazonosító betőjel (3. jelölés) Példa: Nyomon követhetıség Az elemek automatikus visszakövethetıségét megfelelı FRIAMAT -készülékek használata során speciális vonalkód (ld. 9a. ábra) teszi lehetıvé, amely tartalmazza a elektrofitting specifikus adatait, pl. gyártó, méretezés, alapanyag, gyártási adatok. Ezek a nyomon követési adatok a hegesztési folyamat adataival együtt elektronikus úton archiválhatók. INFORMÁCIÓ: Manuális hegesztıgépek (vonalkódleolvasási lehetıség nélkül), pl. FWS 225, már nem felelnek meg a technika állásának. Ezért a FRIALEN biztonsági elektrofittingek megmunkálása ezekkel a gépekkel már nem lehetséges. 5

6 2.1. Nyomóterhelhetıség A PE 100 anyagú FRIALEN biztonsági elektrofittingek nyomóterhelhetıségét az SDR (Standard Dimension Ratio) jelölés határozza meg. SDR = csı külsı Ø d csı falvastagsága s A C méretezési faktor (PE-elemekre vonatkozó számítási együttható) a felhasználási területtıl és a specifikus elıírásoktól függ (min. 1,25). Az elemek terhelhetıségükre vonatkozóan a fenti táblázatnak megfelelıen vannak megjelölve, illetve így használhatók. VESZÉLY! A közeg szivárgása mellett a hegesztés tilos. 6

7 3. Karmantyúk d250 átmérıtıl 3.1. Csıdarabolás A csövet a csı tengelyére merılegesen vágja le (ld. 1. ábra). Erre mőanyagvágó főrész alkalmas. Az olyan csöveket, amelyek jól észlelhetı, kúpos kiálló részt mutatnak a vágott végükön, adott esetben rövidebbre kell vágni. 1. ábra VESZÉLY! Nem merılegesen végzett csıdarabolás azt okozhatja, hogy a csı részlegesen nem fedi a főtıszálat, ezáltal túlhevülések, ellenırizhetetlen olvadékképzıdés, vagy öngyulladás léphet fel (ld. 2. ábra). 2. ábra 3.2. Hegesztési zóna felmérése, megjelölése FRIALEN tollal, és az oxidréteg eltávolítása (ld. 3. ábra) Hegesztési zóna: A hegesztési zóna hossza a fél karmantyúhossznak felel meg. 3. ábra Elıször a csövet a szennyezıdésektıl meg kell tisztítani. A betolási mélységhez tett kb. + 5 mm-es megmunkálási jel teszi lehetıvé a hegesztés után annak igazolását, hogy az oxidréteget szabályosan eltávolították. Kaparókés, vagy FRIALEN palástmaró szerszám segítségével (ld. 4. ábra) közvetlenül szerelés elıtt 7

8 maradéktalanul el kell távolítani azt az oxidréteget, amely a tárolás alatt képzıdött a PE-HD csövek és a hosszú PE idomok felületén. INFORMÁCIÓ: Az FWSG 710 S és FWSG 710 L kaparóeszközök használata már régóta bevált, ezek d 250 és d 710 közötti mérettartományba tartozó csövek hántolására szolgálnak. Ennek során az FWSG 710 S csak a fél karmantyúhossz felületét kaparja le, hogy így a hosszú PE idomokat is le lehessen kaparni. FWSG 710 L használata esetén a teljes karmantyúhossz lekaparásra kerül, hogy megkönnyítse az áttoló karmantyúként történı felszerelést. 4a. ábra 4b. ábra Az oxidréteg nem tökéletes eltávolításával nem homogén és így tömítetlen hegesztett kötés jöhet létre. Az UB d710 karmantyúkra kötelezıen elıírt az FWSG 710 kaparóeszköz használata. Elegendı egyszeri, hiánytalan lekaparás (legalább 0,15 mm). A hegesztési zónában nem szabad csıfelületi sérüléseknek, pl. axiális repedéseknek, vagy karcolásoknak elıfordulniuk. 8

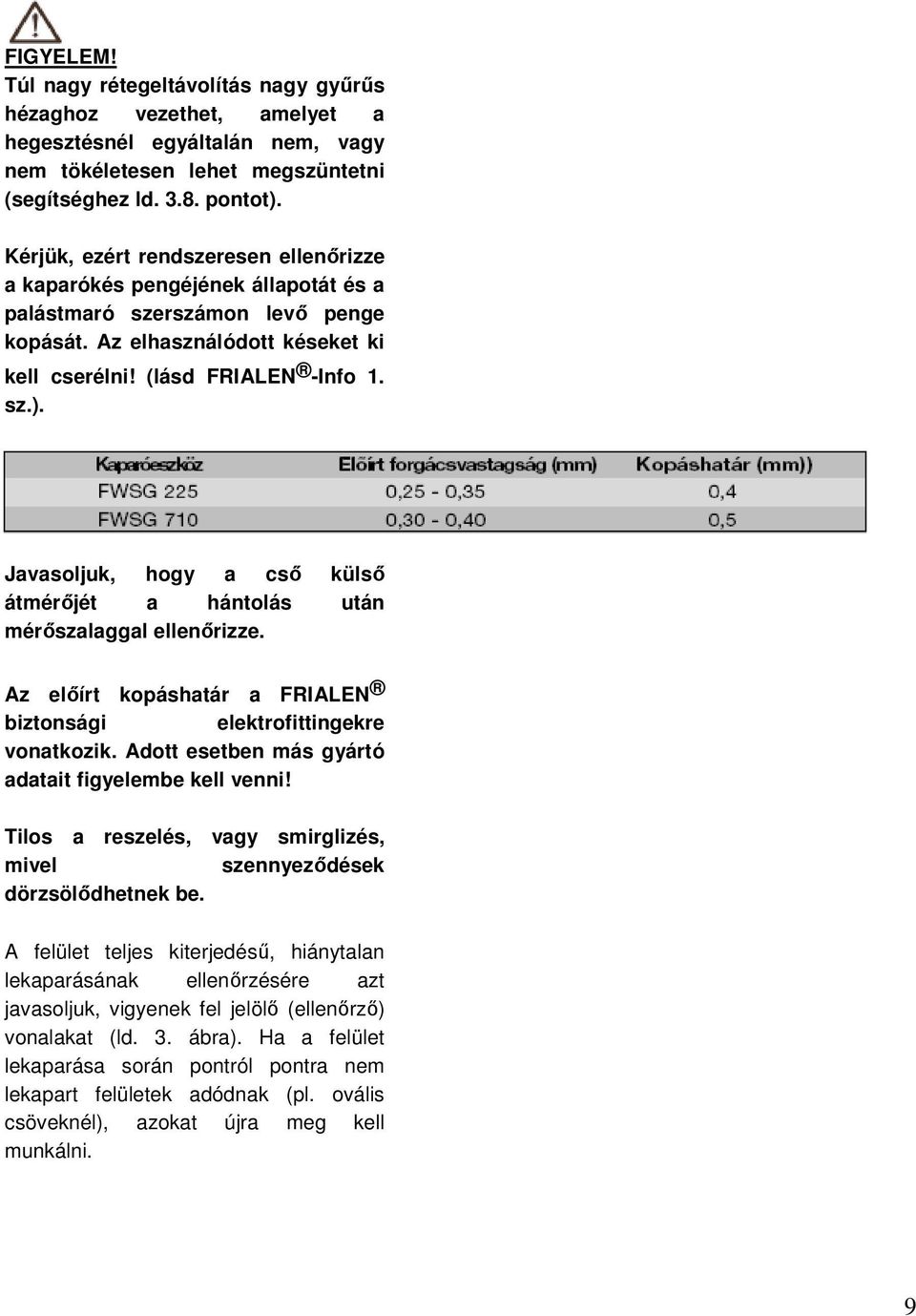

9 Túl nagy rétegeltávolítás nagy győrős hézaghoz vezethet, amelyet a hegesztésnél egyáltalán nem, vagy nem tökéletesen lehet megszüntetni (segítséghez ld pontot). Kérjük, ezért rendszeresen ellenırizze a kaparókés pengéjének állapotát és a palástmaró szerszámon levı penge kopását. Az elhasználódott késeket ki kell cserélni! (lásd FRIALEN -Info 1. sz.). Javasoljuk, hogy a csı külsı átmérıjét a hántolás után mérıszalaggal ellenırizze. Az elıírt kopáshatár a FRIALEN biztonsági elektrofittingekre vonatkozik. Adott esetben más gyártó adatait figyelembe kell venni! Tilos a reszelés, vagy smirglizés, mivel szennyezıdések dörzsölıdhetnek be. A felület teljes kiterjedéső, hiánytalan lekaparásának ellenırzésére azt javasoljuk, vigyenek fel jelölı (ellenırzı) vonalakat (ld. 3. ábra). Ha a felület lekaparása során pontról pontra nem lekapart felületek adódnak (pl. ovális csöveknél), azokat újra meg kell munkálni. 9

10 A megmunkált zónát védeni kell piszoktól, szappantól, zsírtól, ráfolyó víztıl és a kedvezıtlen idıjárási hatásoktól (pl. nedvességbehatás, deresedés). Lekaparás után a hegesztési zónát már nem szabad megérinteni. A fedetlen főtıszálakkal ellátott FRIALEN biztonsági elektrofittingek szabadon levı főtıszálaik révén optimális hıátadást biztosítanak és ezért az elektrofitting belsı oldalán nem szabad kaparást végezni Vágóélek külsı és belsı sorjátlanítása (ld. 5. ábra) Ehhez kaparókés használata célszerő. Megkönnyíti a karmantyú szerelését, ha a csı homlokélét a külsı kerületén tompítják. Csıben levı forgácsokat eltávolítani. 5. ábra 10

11 3.4. Nem kerek / ovális csövek kiigazítása A csövek tárolás közben gyakran deformálódnak. Ha a csıovalitás a hegesztési zóna területén nagyobb, mint d (külsı átmérı) 1,5%-a (max. 3 mm), akkor Önnek kell kikerekíteni az illetı csöveket a hegesztési zóna területén. Használjon ehhez hidraulikus körkörösítı bilincseket, amelyeket a hegesztési zóna végére szerel fel (ld. 6. ábra). 6. ábra A d710 karmantyúk felhelyezésekor a csövekre a körkörösítı bilincs kötelezıen elıírt. UB d 280 d 450 karmantyúknál a győrős hézag minısítése után (> 1 mm) elımelegítı (sárga színő) vonalkód használatával igazítható a csı a karmantyúhoz. UB d500 d710 karmantyúk használata esetén az elımelegítı vonalkódot alkalmazni kell. 11

12 3.5. Tisztítás A csövek hegesztendı felületeinek és a FRIALEN biztonsági elektrofittingek belsı felületeinek abszolút tisztának, száraznak és zsírmentesnek kell lenniük. Ezeket a felületeket közvetlenül szerelés elıtt és lekaparás után megfelelı tisztítószerrel és kizárólag nedvszívó, nem rojtosodó és nem színezett papírral meg kell tisztítani (ld. 7. ábra). A tisztítás során el kell kerülni, hogy a nem lekapart csıfelületrıl szennyezıdések dörzsölıdjenek le a hegesztési zónába. 7. ábra Alkoholtartalmú tisztítószerek használata esetén az alkohol aránya a DVGW-VP 603-nak megfelelıen min. 99,8% legyen. A tisztítószernek a hegesztés elıtt teljes mértékben el kell párolognia. Ezután a csövön a betolási mélységet jelzı vonást a FRIALEN jelölıtollal a kerületen elosztva (kb. 120º) újra meg kell rajzolni, mivel ezt lekaparás és tisztítás közben eltávolítottuk. Ennek során ügyelni kell arra, hogy a hegesztési zónák tiszták maradjanak. Kerülni kell a megtisztított hegesztési zónák kézzel való érintését (esetleg újratisztítás). 12

13 A hegesztendı elektrofittinget csak közvetlenül az elıirányzott megmunkálás elıtt vegyük ki a csomagolásból. A csomagolás szállítás és raktározás alatt az idom külsı behatások elleni védelmét képezi Betolási, illetve csıvégek beillesztése az elektrofittingbe A FRIALEN biztonsági elektrofittingek és a csövek illesztésénél arra kell ügyelni, hogy a kontakthüvelyek alkalmasak legyenek a hegesztı dugójához való csatlakozáshoz. A szerelést segíthetjük mőanyagkalapáccsal a homlokélen körben egyenletesen elosztva mért ütésekkel. Összeillesztéskor nem szabad jobbra-balra feszítgetni. A megmunkált betolható véget a kerületen egyenletesen elosztott jelölésekig kell az elektrofittingbe tolni. Esetleg hidraulikus körkörösítı bilincseket (ld. 6. ábra) kell alkalmazni. A nagy tőrésszélességek miatt a csı kerületének ismételt hántolása lehet szükséges. Ovalitással kapcsolatos szerelési problémák megoldásához nem szabad többszörös hántolást végezni! 13

14 Ha az elızı eljárás ellenére nem lehetséges az elektrofitting rátolása, akkor a kiemelkedı pontok ismételt lekaparását kell elvégezni (ld pont). A kiemelkedı pontok egyszerő ellenırzése a karmantyú felszerelésével és a győrős hézag minısítésével lehetséges Vigyázni az elemek feszültségmentes szerelésére Valamennyi hegesztéshez elıkészített kötési helynek feszültségmentesnek kell lennie. Nem szabad, hogy a csövek a FRIALEN biztonsági elektrofittingbe helyezve hajlítófeszültségnek, vagy önsúlyterhelésnek legyenek kitéve. Adott esetben a vezeték vagy az elektrofitting alátámasztható, vagy megfelelı tartószerkezeteket lehet alkalmazni. A kötési hely feszültségmentes rögzítését addig kell fenntartani, amíg el nem érték a vonalkódon és a táblázatban megadott lehőlési idıt (ld pont). Hegesztés elıtt a jelölıvonalak segítségével újra ellenırizni (esetleg korrigálni) kell, nem tolódott-e el a csı betolási végének helyzete a FRIALEN biztonsági elektrofittingben. 14

15 A hegesztés közben a nem feszültségmentes illetve eltolódott kötési hely nem megengedett olvadékot, és hiányos kötést okozhat (ld. 8. ábra) Elımelegítés az illesztési hézag csökkentéséhez 8. ábra Csak olyan hegesztıkészülékeket szabad használni, amelyeket a gyártó funkcionálisan FRIALEN biztonsági elektrofittingek megmunkálásához engedélyezett. Lásd DVS FRIALEN UB d710 idomokhoz kizárólag FRIAMAT -hegesztıgépeket szabad használni! Elımelegítı vonalkód (lásd az idomhoz csomagolt lapot is) A karmantyú és a csı közötti győrős hézag bizonyos határok között speciálisan meghatározott elımelegítı vonalkód (9. ábra) segítségével kompenzálható. A karmantyú és csı közötti maximálisan áthidalható távolság a teljes kerületen nem haladhatja meg a 3 mm-t. A csıhöz központosított, felszerelt karmantyú számára ennek jelentése: d 6 mm. A REM 9. ábra 15

16 d110/dn100 és d160/dn150 relining átmeneti karmantyúk számára a maximális hézagméret 2 mm. Az összekötendı területen fennálló feszültségek hı hatására történı csökkenése pozitívan hat a hegesztés eredményére. Eljárás: A csatlakozófelületek elıkészítése pont szerint. Karmantyút a csı középpontjához igazítani úgy, hogy a hézag a kerület mentén a lehetı legegyenletesebb legyen. A központosítás után a max. hézag nem haladhatja meg a 3 mm-t. Győrős hézagot ragasztószalaggal lezárni a hıveszteségek elkerülése érdekében. Nyitott csıvégeket lezárni (kéményeffektus). Sárga elımelegítı vonalkódot FRIAMAT -hegesztıgéppel regisztrálni és folyamatot elindítani. Az elımelegítés után kb. 12 percet hagyni az átmelegedésre. Átmelegedés közben szükség esetén a karmantyú második felét elımelegíteni. Hézagot ellenırizni, és adott esetben újra elımelegítést végezni. Ha a hézag megfelelıen zárt, hegesztést a 3.9. pontnak megfelelıen elindítani. Lehőlési idıket ponthoz hasonlóan betartani Hegesztés végrehajtása Csak olyan hegesztıkészülékeket szabad használni, amelyeket a gyártó funkcionálisan FRIALEN biztonsági elektrofittingek megmunkálásához 16

17 engedélyezett. Lásd DVS FRIALEN UB d710 idomokhoz kizárólag FRIAMAT hegesztıgépeket szabad használni! A hegesztési paramétereket a FRIALEN biztonsági elektrofittingen elhelyezett fıvonalkód tartalmazza. Automata hegesztıgépek (pl. FRIAMAT vagy FWA 315) használata esetén a paramétereket a leolvasó ceruzán keresztül viszik be a hegesztıgépbe. A vonalkód beolvasása után (9a. ábra) az elektrofitting adatait össze kell hasonlítani a készülékkijelzın megjelentekkel. 9a. ábra Az alárendelt vonalkód az elemek nyomon követéséhez (traceability) szükséges adatokat tartalmazza (ld. 2. pont). Ezt a vonalkódot csak akkor kell beolvasni, ha az elemek nyomon követhetıségét kell használni. Megfelelı hegesztıgépek szükségesek. A hegeszthetı csısorokat a rájuk ragasztott címkén levı SDR-jelölés mutatja. A hegesztıgépek automatikusan felügyelik a hegesztés lefolyását és rögzített határok között szabályozzák a bevezetett energiát. INFORMÁCIÓ: A hegesztési paramétereket 24 jegyő szám formájában (fent), az elem visszakövethetıségi adatait 26 jegyő számsor formájában (lent) kódolták a vonalkód-címkén és ezeket a vész- 17

18 adatbevitel üzemmódon keresztül kézzel is be lehet vinni a FRIAMAT - hegesztıgépbe. INFORMÁCIÓ: A FRIAMAT L és FRIAMAT LE hegesztıgépek nagymérető karmantyúk hegesztésére nem alkalmasak. Elválasztott tekercseléső elektrofittingeknél (ld. 10. ábra) minden egyes oldalt egymástól elkülönítve kell hegeszteni. Folyamatos tekercseléső karmantyúknál mindkét oldalt egyszerre hegesztik (ld. 11. ábra). A FRIALEN biztonsági elektrofittingeket hegesztıindikátorral látták el. A hegesztıindikátor csak utalást tesz az elvégzett hegesztésre. Ez a hegesztıindikátor színes kerületi jelzéssel (RAL 3001 piros) és térfogatnövekedéssel jelzi a hegesztés folyamatát. A hegesztés szabályos lefolyását azonban csak a hegesztıgép mutatja! 10. ábra 11. ábra Hegesztést elindítani. Kijelzın megjelenteket az elektrofitting adatokkal összehasonlítani. Kötési hely terheléseit elkerülni. Általános biztonsági okokból a 12. ábra 18

19 hegesztés alatt tartson egy méter távolságot a hegesztés helyétıl. Össze kell hasonlítani az elért tényleges hegesztési idıt a gépen levı elıírt hegesztési idıvel és fel kell jegyezni a csıre, vagy a FRIALEN biztonsági elektrofittingre (ld. 13. ábra). Ezzel a jelzéssel azt is biztosítjuk, hogy egy hegesztési helyet sem hagyunk figyelmen kívül. Kétség esetén a hegesztés megismételhetı. A kötési helynek azonban az újbóli hegesztés elıtt le kell hőlnie a környezeti hımérsékletre. Kérjük, ehhez telefonon lépjen kapcsolatba FRIALEN - szaktanácsadójával, vagy kérjen segítséget a FRIALEN -forródróton. 13. ábra Lehőlési idık Lehőlési idı alatt értjük a) azt az idıt, amely ahhoz szükséges, hogy az elemet olyan hımérsékletre hőtsék le, amely lehetıvé teszi a kötés mozgatását. Ez az idı a vonalkódokon is rajta van és CT-vel jelölik. b) azt az idıt, amely ahhoz szükséges, hogy az elemet olyan hımérsékletre hőtsék le, amely lehetıvé teszi teljes próba-, illetve üzemi nyomással történı táplálását. Ennek során megkülönböztetjük a 6 bar-ig terjedı, 19

20 illetve > 6 bar nyomásértékeket. Csıvezetékek behúzására (pl. relining újrabélelés) a nyomásterhelésig eltelt lehőlési idı a mérvadó. INFORMÁCIÓ: Csıvezetéket csak kiállt nyomáspróba után szabad üzembe helyezni (ld. EN 805, EN 12007, illetve DVGW G469, W400). Figyelembe kell venni a nyomáspróbákra vonatkozó DVGWmunkalapokat, illetve európai szabványokat, vagy a megfelelı hazai elıírásokat. INFORMÁCIÓ: A külsı huzalmerevítés lehőlési szakaszban keletkezı leválásának oka a hegesztett kötés hıtágulási viselkedésében rejlik és nem jelent problémát. 20

21 4. Top-loading nyeregidomok A FRIALEN -nyeregidomokat SDR17 SDR11 csöveknél d250 átmérıtıl alkalmazzák. Megmunkálásuk FRIATOP felfogató készülékkel történik. (13b. ábra) 4.1. Top-loading nyomás alatti megfúró idomok d250 - d400 DAA-TL A FRIALEN DAA-TL nyomás alatti megfúró idomok alkalmasak leágazásnak nyomásmentes, vagy nyomás alatti vezetékeken végzett szereléshez. Megfúrás technikai okokból FRIALEN nyomás alatti megfúró idomokat d355 mm csak SDR17 csövekhez lehet csatlakoztatni Csövek (és leágazó csonkok) hegesztési zónájának felmérése, megjelölése és az oxidréteg eltávolítása Hegesztési zóna: a nyereg által átfedett csıfelület, leágazásoknál a betolási mélység a sima csıcsonkon. 14. ábra 21

22 Kaparókéssel közvetlenül szerelés elıtt maradéktalanul el kell távolítani a hegesztési zóna területén azt az oxidréteget, amely a tárolás alatt a felületeken képzıdött (ld. 15. ábra). Az oxidréteg nem tökéletes eltávolításával tömítetlen hegesztett kötés jöhet létre. A kaparókés elhasználódott pengéit ki kell cserélni. Elegendı egyszeri, hiánytalan lekaparás (legalább 0,15 mm). Ennek során a csı keresztmetszetén egyenletes, horpadásés sorjamentes felületnek kell keletkeznie. 15. ábra Tilos a csövön a reszelés vagy smirglizés, mivel szennyezıdések dörzsölıdhetnek be. A felület teljes kiterjedéső, hiánytalan lekaparásának ellenırzésére azt javasoljuk, vigyenek fel jelölı (ellenırzı) vonalakat (ld. 13. ábra). Ha a felület lekaparása során pontról pontra nem lekapart felületek adódnak, azokat újra utána kell igazítani. A megmunkált zónát védeni kell piszoktól, szappantól, zsírtól, ráfolyó víztıl és a kedvezıtlen idıjárási hatásoktól (pl. nedvességbehatás, deresedés). 22

23 Tisztítás A csövek hegesztendı felületeinek és a FRIALEN DAA-TL nyomás alatti megfúró idomok belsı felületeinek abszolút tisztának, száraznak és zsírmentesnek kell lenniük. Ezeket a felületeket közvetlenül szerelés elıtt és lekaparás után megfelelı tisztítószerrel és kizárólag nedvszívó, nem rojtosodó és nem színezett papírral meg kell tisztítani. A tisztítás során el kell kerülni, hogy a nem lekapart csıfelületrıl szennyezıdések dörzsölıdjenek le a hegesztési zónába. Alkoholtartalmú tisztítószerek használata esetén az alkohol aránya a DVGW-VP 603-nak megfelelıen min. 99,8% legyen. 16a. ábra A tisztítószernek a hegesztés elıtt teljes mértékben el kell párolognia. Ezután a csövön a hegesztési zóna szélességét jelzı vonásokat a FRIALEN jelölıtollal újra meg kell rajzolni, mivel ezeket lekaparás és tisztítás közben eltávolítottuk. Ennek során ügyelni kell arra, hogy a hegesztési zónák tiszták maradjanak. A hegesztendı elektrofittinget csak közvetlenül az elıirányzott megmunkálás elıtt vegyük ki a csomagolásból. A csomagolás szállítás és raktározás alatt az idom külsı behatások elleni védelmét képezi. 23

24 Szerelés - Nyerget a megmunkált csıfelületre ráhelyezni. - FRIATOP felfogató szerkezet adapterét felhelyezni (16a. ábra). - Felfogató szerkezetet kezelési utasítás szerint felszerelni (16b. ábra). 16b. ábra FRIALEN nyomás alatti megfúró idomok esetén szerelés elıtt a gyári fúróbeállítást nem szabad megváltoztatni. A hegesztés után hegesztınyomás alatt 10 perc lehőlési idıt feltétlenül betartani! Hegesztés végrehajtása FRIALEN megfúró idomok közeget szállító vezetékekre történı felhegesztése közben a hegesztési mővelet alatt és a teljes lehőlésig a következı max. megengedett üzemi nyomásokat nem szabad túllépni. 24

25 Csak olyan hegesztıkészülékeket szabad használni, amelyeket a gyártó funkcionálisan FRIALEN biztonsági elektrofittingek megmunkálásához engedélyezett. Lásd DVS A hegesztési paramétereket a FRIALEN biztonsági elektrofittingen elhelyezett vonalkód tartalmazza. A paramétereket leolvasó ceruzán keresztül olvassuk be a hegesztıgépbe. A hegesztıgépek automatikusan felügyelik a hegesztés lefolyását és rögzített határok között szabályozzák a bevezetett energiát. A hegesztıindikátor csak utalást tesz az elvégzett hegesztésre. A hegesztés szabályos lefolyását azonban csak a hegesztıgép mutatja! Általános biztonsági okokból a hegesztés alatt tartson egy méter távolságot a hegesztés helyétıl. 25

26 Megfúrás, próba- és üzeminyomás-terhelés Az alábbi várakozási idıket kell betartani: Az elemeken feltüntetett CT lehőlési idık megfelelnek a megfúrásig szükséges lehőlési idıknek. Ha a várakozási idıket nem tartják be, tömítetlen hegesztett kötés veszélye áll fenn. A megfúrás elıtt figyelembe kell venni az általános csıfektetési irányelveket. 26

27 Nyomás alatti megfúró idomok megfúrása Záródugót eltávolítani. Megfelelı FRIALEN -kulccsal (SW 19) a fúrót lefelé csavarni az alsó ütközésig (ld. 17. ábra). Fúrót felsı ütközésig visszaforgatni. Záródugót felhelyezni és imbuszkulccsal lefelé csavarni, amíg a dugó gallérja lágyan megérinti a fúrócsonk homlokfelületét. Ezután a dugót fél fordulattal visszatekerni az O-győrő feszültségmentesítéséhez. A gallér túl nagy húzóereje esetén a dugó eltörhet, illetve túlcsavarhatja a hatlapos felfogatást. Ez esetben a dugót ki kell cserélni. 17. ábra Javasolt a megfúródóm zárása K hegesztett sapkával. A szükséges kaparási és tisztítási munkálatokat el kell végezni (lásd fejezet). 27

28 DAV-TL d250 d400 nyomás alatti megfúró szelepek megfúrása Megfúrás technikai okokból FRIALEN nyomás alatti megfúró szelepeket d355 mm csak SDR17 csövekhez lehet csatlakoztatni. Szerelés, hegesztés és lehőlési idık és további fejezetekhez hasonlóan. Közvetlenül a 14 mm-es négyszögcsapon, jobbra forgatva, megfelelı kulccsal felfúrni (ld. 18. ábra), amíg el nem értük az alsó ütközıt. A szelep ekkor zárva van. A szelep nyitásához a fúrót ütközésig balra kell forgatni. A felsı ütközı elérése után kb. ½ fordulattal visszaforgatni. A szelep nyitva, illetve zárva állásához való fémütközık a mőködtetıerı egyértelmően észlelhetı növekedéséhez vezetnek. Mivel a szigetelés zárt állapotban radiálisan sajtolt O-győrővel történik, nincs szükség túlságosan erıs zárásra. 18. ábra DAV-TL szelep 14 mm-es négyszögcsapját a FRIALEN EBS készlettel összekötni és kihúzás ellen biztosító szeggel biztosítani. A teleszkópos kezelırudazaton a szükséges áthidaló magasságot beállítani. A teleszkópos rudazat fokozatmentesen állítható és minden kihúzott hosszúságban biztonságosan megáll. A FRIALEN EBS készletet mőszakilag optimálisan a FRIALEN 28

29 DAV-TL megfúró szelephez igazítottuk Szelepes megfúró idomok d250 d315 (560) VAM-RG-TL Szerelés A szerelés elıkészítése és a hegesztés a FRIALEN nyomás alatti megfúró idomhoz hasonlóan történik (ld ). 19. ábra Az elem hegesztési tartománya a d250 d560 méreteket foglalja magában. Adott esetben pl. fúrószerszám, vagy a rendszerint d315 SDR11 határig használható ballonozó miatti alkalmazástechnikai korlátozásokat kell figyelembe venni. Figyelembe kell venni e komponensek gyártójának utasításait! Be kell tartani a lehőlési idıket (ld Nyomás alatti megfúró idomok pontot). A szerelvényt a különbözı szelepgyártók mindenkori szerelési utasítása szerint, megfelelı zsilipelı szerkezettel fúrják meg, illetve ilyen szeleppel szerelik fel. A nyomáspróba elıkészítése és végrehajtása a szelepgyártók adatai szerint történik. A gyárilag beépített menetes fém alkatrészeket kulccsal biztosítani kell elfordulás ellen. Ügyelni kell arra, hogy a szigetelési munkákat elıírásszerően (DVGW szabályzat) hajtsák végre. 29

30 4.3. Ballonozó idomok d250 d315 SPA-TL Szerelés Az elem hegesztési tartománya a d250 d560 méreteket foglalja magában. Adott esetben pl. fúrószerszám, vagy a rendszerint d315 SDR11 határig használható ballonozó miatti alkalmazástechnikai korlátozásokat kell figyelembe venni. Figyelembe kell venni e komponensek gyártójának utasításait! 20. ábra A FRIALEN ballonozó idomok (ld. 20. ábra) szerelésre elıkészítése és hegesztése úgy történik, mint a FRIALEN nyomás alatti megfúró idomoké (ld fejezet). A csı megfúrása (Ø max. 56,5 mm) a lehőlési idı befejezıdése után (ld pont) és a mindenkori gyártók megfúró/ballonozó készülékeire vonatkozó szerelési elıírások betartásával történhet. 21. ábra Sárgaréz dugó behelyezése A sárgaréz dugó beforgatásához kb. 150 Nm forgatónyomatékot kell kifejteni. Esetleg erıkart kell alkalmazni a forgatónyomaték eléréséhez. A dugót ütközésig be kell forgatni; az O- győrőnek a dómot szigetelnie kell (ld. 21. ábra). A sárgaréz dugó felszerelése után vagy a 2 ½ mőanyaganyát kell felcsavarni, vagy a szokásos lekaparási és tisztítási 22. ábra 30

31 munkák figyelembe vételével egy ballonozó idomokhoz való FRIALEN sapka felhegesztésének (ld. 22. ábra) kell történnie Nyeregidomok d250 d560 SA- TL Szerelés A szerelés elıkészítése és a hegesztés a FRIALEN nyomás alatti megfúró idomhoz hasonlóan történik (ld pontot). 23. ábra A megfúrás nyomásmentes állapotban történik, FWAB FRIALEN megfúrókészülékkel, vagy kereskedelemben kapható megfúrókészülékekkel. Speciálisan erre elıirányzott megfúrókészüléket ajánlunk, melynek gyártója: Hütz + Baumgarten GmbH & Co. KG Anbohrgeräte Solinger Straße Remscheid Kérjük, forduljon FRIALEN alkalmazástechnika részlegünkhöz. A gyártók szerelési elıírásait be kell tartani Erısítı és javító idomok d250 d560 VSC-TL Szerelés 24. ábra 31

32 Pontról pontra elıforduló csısérülések esetén a sérült hely dugóval elzárható, ezután az erısítı és javító idommal meghegeszthetı. A szerelés elıkészítése és a félbilincs hegesztése a FRIALEN nyomás alatti megfúró idomhoz hasonlóan történik (ld ). Ügyelni kell arra, hogy szerelés közben a csıvezeték sérült, vagy deformálódott helye mindig a főtıelem centrumában legyen. A közeg szivárgása mellett a hegesztés tilos! 4.6. PE gömbcsapos megfúró d250 d400 (560) AKHP-TL Az AKHP-TL PE gömbcsapos megfúró nyomásmentes, vagy üzemi nyomás alatti vezetékek megfúrását teszi lehetıvé. Az elem hegesztési tartománya a d250 d560 méreteket foglalja magában. Adott esetben pl. fúrószerszám, vagy a rendszerint d315 SDR11 határig használható ballonozó miatti alkalmazástechnikai korlátozásokat kell figyelembe venni. Figyelembe kell venni e komponensek gyártójának utasításait! 25. ábra Szerelés 32

33 A szerelés elıkészítése és a megfúró gömbcsap hegesztése a FRIALEN nyomás alatti megfúró idomhoz hasonlóan történik (ld pontot). Szivárgásmentes megfúráshoz a remscheidi Hütz + Baumgarten vállalat megfúrókészülékét ajánljuk. A teleszkópos FRIALEN BS mőködtetı rudazatot speciálisan a KHP gömbcsap mőszaki és geometriai követelményeihez igazítottuk. 5. Csıhálózat javítása (relining) 5.1. Eljárás és alkalmazási területek Az öntöttvasból, acélból, vagy más hagyományos anyagból készült régi, hibás vezetékek egy új vezeték lefektetésének alternatívájaként helyreállíthatók oly módon, hogy PE-HD csövet húznak beléjük. A relining (újrabélelési) eljárásban ennek során megfelelı FRIALEN idomokkal összekapcsolt standardcsöveket használhatunk. Az úgynevezett close-fit eljáráshoz (kibélelés szorosan illesztett csövekkel) azonban olyan csöveket használunk, amelyek keresztmetszetét a gyártási folyamat során (pl. U-liner), vagy közvetlenül az építkezésen (pl. swagelining) változtattuk meg. E csövek külsı átmérıjét a régi vezeték belsı átmérıjéhez igazítottuk és ezért az a standardtól eltér. 33

34 A mindenkori helyreállított vezetékszakaszok végei FRIALEN relining átmeneti karmantyúkkal hegeszthetık. Olyan helyeken, ahol karmantyú vagy nyereg hegesztését tervezik, a reliningcsövet visszaalakítása során félbilincsek felszerelésével kell a névleges átmérıre vonatkozóan kalibrálni Relining átmeneti karmantyúk REM A REM relining átmeneti karmantyú egyik oldalát (23. ábra) az eljárásnál használt csövek méretéhez igazítjuk. Másik oldala a standard csıméretnek felel meg. Ezáltal a helyreállított vezetékszakaszok standardcsıillesztıdarabok alkalmazásával összeköthetık. Az elektrofittingek megmunkálása úgy történik, mint a karmantyúké. 26. ábra régi acél-/ öntöttvasvezeték PE-HD reliningcsı FRIALEN átmeneti karmantyú PE-HD standardcsı 5.3. Szerelés és hegesztés Relining PE-HD standardcsövekkel Standardcsövek összekapcsolásához megfelelı FRIALEN -idomokat használunk. A szerelés és a hegesztés a 2. ponthoz hasonlóan történik. A > d 250 karmantyúkhoz, ha a karmantyú és a csı között nagyobb győrős hézagok állnak fenn, a 3.8., illetve pont szerinti elımelegítést ajánljuk Close-fit relining A felhasznált PE-HD csövek átmérıje és 34

35 ideális köralakja a helyreállítás után az elıirányzott összekötési zónában gyakran eltéréseket mutat. A csı jellegétıl függıen a kötés létrehozható az elımelegítı kód alkalmazásával, valamint támasztóhüvellyel, vagy csıtágító eszközzel kombinálva. támasztóhüvely Elımelegítés: eljárást lásd 3.8. pontban Támasztóhüvely A csıvég kötési zónában adódó nagyobb alak- és méreteltérései esetén javasolt támasztóhüvelyek használata (27. ábra). Ekkor az elektrofitting áttoló karmantyúként használható. 27. ábra A támasztóhüvely felszereléséhez megfelelı csıtágító eszközt (28. ábra) kell használni. A csıtágító eszköz használata elıtt figyelembe kell venni az alakeltéréseket. A csıtágító héjakat úgy kell elhelyezni, hogy optimális visszakerekítés történjen. régi acél-/ öntöttvasvezeték PE-HD reliningcsı FRIALEN átmeneti karmantyú PE-HD standardcsı Csıtágító eszköz A támasztóhüvely méretezése az átáramló közegtıl, az alapanyagtól és a csı méretétıl függ. Megkönnyíti a hüvely és a karmantyú felszerelését, ha méretezésük során figyelembe vesszük a csıtőréseket. Ekkor feltétlenül szükséges az elımelegítés szerinti alkalmazása. 28. ábra Csıtágító eszköz, mint ideiglenes támasztóhüvely 29. ábra 35

36 Amennyiben nem kívánunk támasztóhüvelyt használni, a karmantyú meghegeszthetı megfelelı, a csımérethez igazított tágító eszköz használatával. A csıben adódó feszültségek leépítése érdekében különösen fontos az elımelegítı kód használata (ld pont). Az eszközt a hegesztés során, a lehőlési idı leteltéig használni kell Lehőlési idık A lehőlési idıkre a 3.9. pont vonatkozik Relining-szerelvények és - bilincsek (top-loading) Nyeregidomok felszereléséhez (30. ábra) figyelembe kell venni a PE-HD csı ovalitásait és horpadásait. Egyenletes szorítónyomás és ezzel szabályos hegesztés elérése érdekében a béléscsı görbületi sugarának a tervezett kötési helyen meg kell egyeznie a mindenkori idom d átmérıjével. Szükség esetén a nyerget tengely-, vagy sugárirányban ki kell egyengetni. Az idomra jellemzı mindenkori átmérıtartományokat Ön a FRIALEN -árjegyzék technika részében találja. Különleges 30. ábra A nyeregidomok szerelése a pont szerint történik. Helyreállítás elıtt a régi vezetéket szét kell választani azon a helyen, amelyen a béléscsıre nyeregidomot kell hegeszteni. Félbilincsek felszerelésével történik a csıátmérı kalibrálása a tervezett kötési helyen. 36

37 Házi csatlakozás utólagos szereléséhez a régi vezetéken át, vágó szerszám segítségével jutunk a haszoncsıhöz. Magyarországi forgalmazó: Glynwed Kft. H-2045 Törökbálint, Tó u. 3. Igény esetén Ön további szerelési és kezelési Tel: utasításokat rendelhet tılünk: Fax: Szerviz: FRIALEN biztonsági elektrofittingek házi összekötı- és elosztóvezetékekhez d 225-ig - FRIAFIT szennyvízrendszer - FRIASAFE gyorscsatlakozó rendszer - FRIAMAT hegesztıgépek - FRIATOP top-loading szerszám - FWSG palástmaró szerszámok - és további szerelési eszközök vagy letöltheti az Internetrıl: Technische Kunststoffe (Mőszaki mőanyagok). - A jelen leírásban szereplı mőszaki adatokat aktualitásuk tekintetében évente ellenırizzük. Kérjük, jelen leírás kiadási dátumának segítségével (utolsó oldalon lent) állapítsa meg jelen leírás idıbeli aktualitását. Készséggel elküldjük Önnek a legújabb kiadást. - FRIATEC Aktiengesellschaft Division Technische Kunststoffe Postfach Mannheim Telefon Telefax Internet: info-frialen@friatec.de 37
