PANELES TECHNOLÓGIÁVAL ÉPÜLT KÖZÉPMAGAS LAKÓÉPÜLETEK TŐZESETEINEK SZAKÉRTİI VIZSGÁLATA

Átírás

1 Építészmérnöki Kar PANELES TECHNOLÓGIÁVAL ÉPÜLT KÖZÉPMAGAS LAKÓÉPÜLETEK TŐZESETEINEK SZAKÉRTİI VIZSGÁLATA Szikra Csaba Okl. épületgépész mérnök, Épületgépész tőzvédelmi szakértı Király András Okl. tőzvédelmi mérnök, ipari kárszakértı, Építész tőzvédelmi szakértı Takács Lajos Gábor Okl. építészmérnök, építésügyi szakértı

2 Építészmérnöki Kar 1. ELİZMÉNYEK

3 PANELES TECHNOLÓGIÁKKAL ÉPÜLT ÉPÜLETEK Csak paneles rendszerrel mintegy 507 ezer lakás épült 1962 és 1992 között hazánkban 5/1965 BM TOP rendelet: (a középmagas és magas épületek tőzvédelmének elsı hazai szabályozása), módosítva 1979-ben és 1986-ban Tőzvédelmi szempontból két jellegzetes csoportra oszthatók: az 5 szintes és 10 (11) szintes épületekre, utóbbiak középmagas kategóriába tartoznak

4 CSERTİ U MÁJUS 18. Forrás: Fıvárosi Tőzoltóparancsnokság honlapja,

5 CSERTİ U MÁJUS 18. Problémák: Éghetı ajtajú, anyagtárolásra alkalmas mérıóra szekrények a középfolyosók mentén, amelyek nem voltak a szintek vonalában megszakítva Hı- és füstelvezetés hiánya Központi riasztás hiánya Füstszakaszolás hiánya Tőzszakaszolás hiánya (mintegy m2 tőzszakasz-terület) Következmények: 800 lakó élete volt veszélyben 7 halálos áldozat (5 fı a helyszínen, 2 fı a kórházban) 32 károsult lakás

6 Építészmérnöki Kar 2. A DEBRECEN, FÉNYESUDVAR 6 SZ. ALATTI ÉPÜLET TŐZESETE

7 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. Tőzkeletkezés oka és módja: a tőzhelyen hagyott étel, a tőzhely mellett konyhai szagelszívó vezeték éghetı aknafala meggyulladt

8 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. Tőzkeletkezés helye: konyha

9 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26.

10 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. A tőzkeletkezési szint fölötti konyha két belsı nézete. Az akna az aknafallal együtt megsemmisült (az elszívó mellékcsatornás győjtıkürtı alumíniumból készült és elolvadt, az éghetı aknafal elégett)

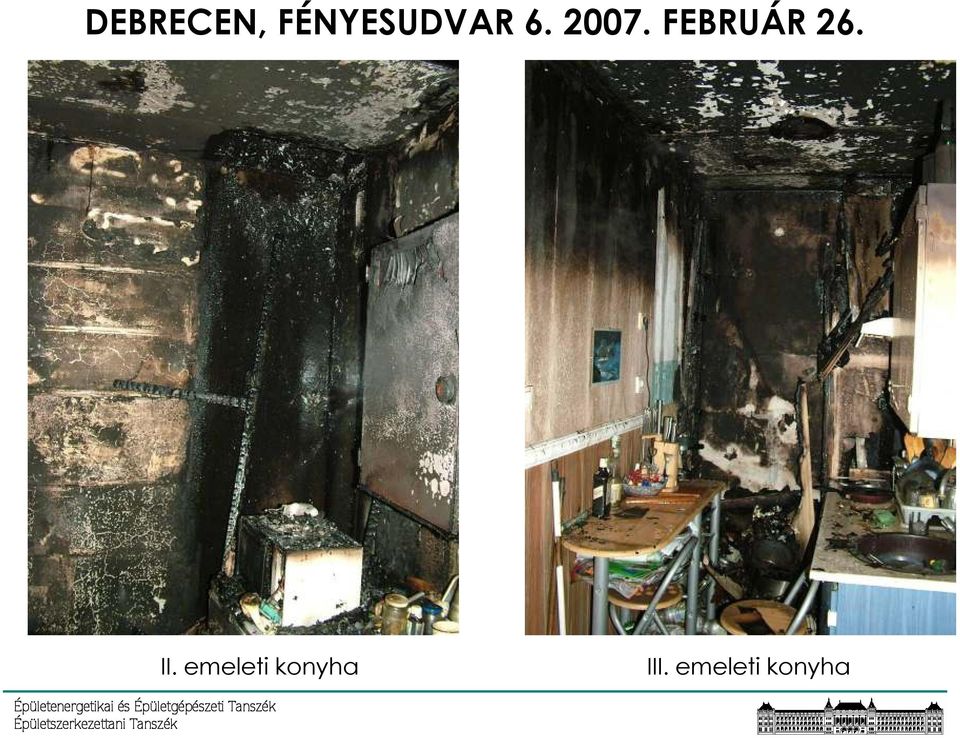

11 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. II. emeleti konyha III. emeleti konyha

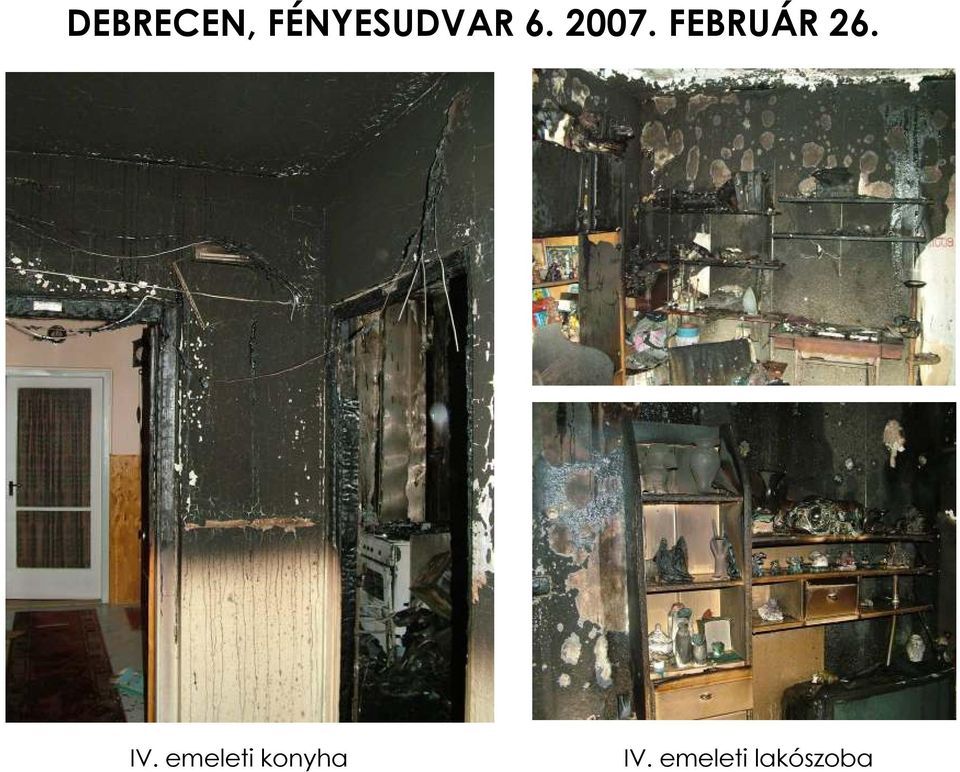

12 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. IV. emeleti konyha IV. emeleti lakószoba

13 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. V. emeleti konyha A konyhák és a fürdıszobák közös aknája az V. emeleti konyhából

14 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. VI. emeleti konyha az elıszobából VI. emeleti lakásbejáratok a folyosóból

15 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. VII. emeleti konyha VII. emeleti folyosó

16 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. VIII. emeleti konyha VIII. emeleti lakásbejárat

17 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. IX. emeleti konyha belsı képei

18 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. X. emeleti konyha belsı képei X. emeleti nappali

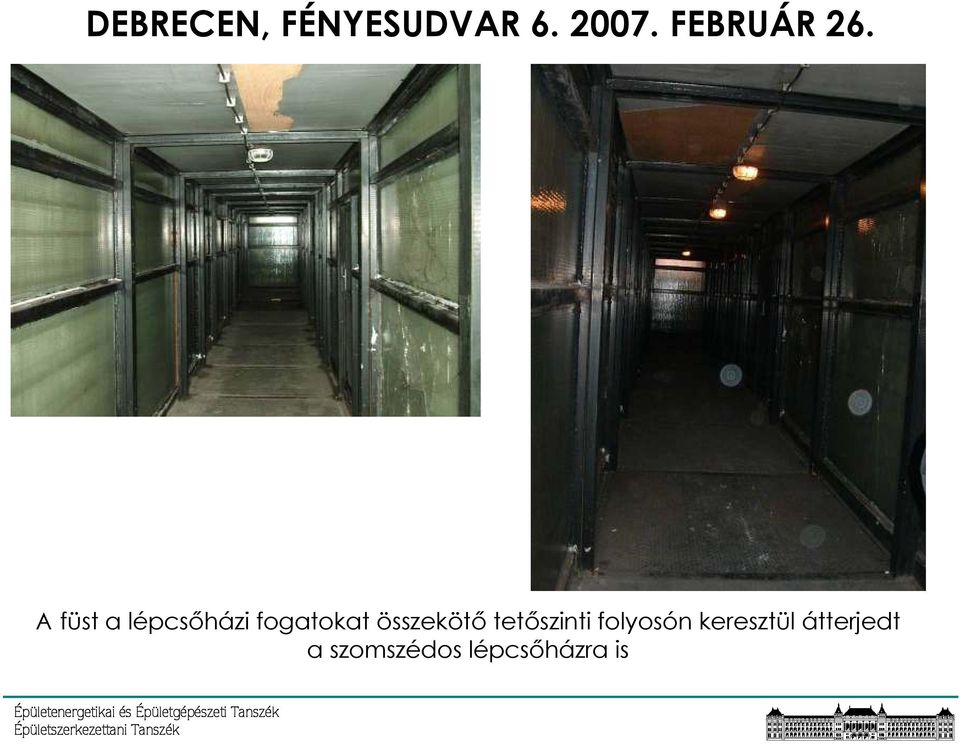

19 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. A füst a lépcsıházi fogatokat összekötı tetıszinti folyosón keresztül átterjedt a szomszédos lépcsıházra is

20 DEBRECEN, FÉNYESUDVAR FEBRUÁR 26. A szagelszívó belsı képe A szagelszívó tetıfelépítménye

21 Építészmérnöki Kar 3. A BUDAPEST, XV. PÁSKOM PARK 35 SZ. ALATTI ÉPÜLET TŐZESETE

22 PÁSKOM PARK JÚNIUS 7. Budapest, Páskom park 35. Debrecen, Fényes udvar 6.

23 PÁSKOM PARK JÚNIUS 7.

24 PÁSKOM PARK JÚNIUS 7. Tőzhely áthelyezve, fölötte szagelszívó és felsı konyhaszekrényelem, szagelszívó bekötve a mellékcsatornás szellızı fıágába

25 PÁSKOM PARK JÚNIUS 7. Nem megfelelı tőzállóságú bejárati ajtó: csak a zárszerkezet maradt épen

26 PÁSKOM PARK JÚNIUS 7.

27 PÁSKOM PARK JÚNIUS 7. Tetıszinti összekötı folyosó acélráccsal zárva Légtechnikai vezetékek kialakítása is megegyezik a debrecenivel

28 Építészmérnöki Kar 4. A BUDAPEST, XV. PÁSKOM LIGET 18 SZ. ALATTI ÉPÜLET TŐZESETE

29 BUDAPEST, PÁSKOM LIGET OKTÓBER 3. Budapest, Páskom Park 35. és Páskom Liget 18. (6. emelet) Debrecen, Fényes udvar 6. (földszint)

30 BUDAPEST, PÁSKOM LIGET OKTÓBER 3. Tőzkeletkezés: tőzhelyen hagyott olaj miatt; tőzterjedés: szagelszívón keresztül

31 BUDAPEST, PÁSKOM LIGET OKTÓBER 3. VII. emeletre tőzterjedés: a közelmúltban tisztított szagelszívó ellenére

32 BUDAPEST, PÁSKOM LIGET OKTÓBER 3. VIII. emelet: eredeti burkolat

33 Építészmérnöki Kar 5. A SZAKÉRTİI VIZSGÁLATOK EREDMÉNYEI

34 KÁROSODOTT VASBETON SZERKEZETEK TŐZ UTÁN

35 TARTÓSZERKEZETEK TŐZÁLLÓSÁGI PROBLÉMÁI Vasbeton szerkezetek: szilárdságcsökkenés, betonacél kilágyulás (a hegesztett háló nagyszilárdságú) Páskom park 35. VI. emeleti lépcsıház

36 TARTÓSZERKEZETEK TŐZÁLLÓSÁGI PROBLÉMÁI Éghetı hıszigetelés meggyulladása: Homlokzati tőzterjedés Külsı és belsı kérget összekötı acél szerelvény kilágyulása Átmenı dugaljak mint tőzterjedési lehetıség lakáselválasztó falakban itt nem történt tőzterjedés (Debrecen, Fényesudvar)

37 TARTÓSZERKEZETEK TŐZÁLLÓSÁGI PROBLÉMÁI Éghetı hıszigetelés meggyulladása Páskom park ablaknyílás

38 TARTÓSZERKEZETEK TŐZÁLLÓSÁGI PROBLÉMÁI Helyszínen hegesztett és kibetonozott csomópontok: a hanyag munkavégzés folytonossági hiányt eredményez (füstterjedés a Páskom park 35 sz. alatti épület VI. emeletén két lakás között)

39 GÉPÉSZETI AKNÁK TŐZVÉDELMI SZAKASZOLÁSÁNAK HIÁNYA 5/1965 BM TOP rendelet pont: A mechanikus szellızıberendezés csatornáit a nagy nyomású és nagy sebességő klímaberendezések kivételével szintenként elzárhatóvá kell tenni. Az elzáró szerkezeteket csatornán belüli és azon kívüli tőzesetekre egyaránt automatikusan záródó módon kell kialakítani. Melléklet az 1490/1/1974 sz. ügyirathoz 112/2/1974 BM TOP levél a Minisztertanács határozatának végrehajtásáról: a fenti elıírást csak tőzszakasz-határokon (tőzfal vagy tőzgátló fal) teszi kötelezıvé. Ez érvényben maradt január 31-ig.

40 KONYHAI SZAGELSZÍVÓKBAN LERAKÓDOTT ÉGHETİ ZSÍR- ÉS OLAJMARADVÁNYOK A konyhai aknában lerakódott zsiradék a kis keresztmetszet miatt nehezen távolítható el (mellékgyőjtı 28x28/28x7 cm) Lassú reagálású elzáró szerkezet (habosodó betétes) nem alkalmas mert a hıfejlıdés és a tőzterjedés nagyon gyors A megfelelı megoldás: a szívónyílás automatikus és gyors elzárása (hıpatron vagy tőzjelzıvel vezérelt ) Az aknafal tőzgátló elhatárolása

41 SZELLİZİ AKNÁK ÉS KÜRTİK AKNAFEJ KIALAKÍTÁSA Debrecen, Fényes Udvar Budapest, Páskom Park

42 GÉPÉSZETI AKNÁK TŐZVÉDELMI SZAKASZOLÁSÁNAK HIÁNYA

43 GÉPÉSZETI AKNÁK NEM MEGFELELİ TŐZÁLLÓSÁGÚ BURKOLATA Az eredeti burkolat könnyen éghetı (B3) farostlemez volt, amelyet a lakók nem megfelelı esztétikai minısége miatt gyakran kicseréltek A váz közepesen éghetı faszerkezet

44 GÉPÉSZETI AKNÁK NEM MEGFELELİ TŐZÁLLÓSÁGÚ BURKOLATA Közepesen éghetı horonyeresztékes deszkaburkolat Könnyen éghetı OSB háncslemez

45 GÉPÉSZETI AKNÁK NEM MEGFELELİ TŐZÁLLÓSÁGÚ BURKOLATA A TŐZKELETKEZÉSI HELYEN

46 BEJÁRATI AJTÓK NEM MEGFELELİ TŐZÁLLÓSÁGA Balra az eredeti ajtó, jobbra egy, feltehetıen a közelmúltban cserélt ajtó található, amely szintén nem rendelkezik tőzállósági határértékkel (Debrecen)

47 BEJÁRATI AJTÓK CSERÉJE NEM MEGFELELİ TŐZÁLLÓSÁGÚ SZERKEZETEKRE

48 BEJÁRATI AJTÓK NEM MEGFELELİ TŐZÁLLÓSÁGA Balra a tőz keletkezési helyével szomszédos lakás bejárati ajtaja, jobbra a IX. emeleti lakásbejárati ajtó, ezek sem rendelkeznek figyelembe vehetı tőzállósági határértékkel (Páskom park)

49 PINCEI TŐZGÁTLÓ LEVÁLASZTÁSOK HIÁNYA Az éghetı anyagokat tartalmazó pincei tárolórekeszek a folyosóktól csak rácsos szerkezettel vannak elválasztva, a folyosók és a lépcsıházak között semmilyen elválasztás nem épült ki a 4 lépcsıház egyetlen, mintegy m 2 területő tőzszakaszt alkot (Debrecen)

50 PINCEI TŐZGÁTLÓ LEVÁLASZTÁSOK HIÁNYA Páskom park 35: a hiányosság megegyezik a debrecenivel, csak itt egy vagyonvédelmi ajtót létesítettek a pincelejáraton a lépcsıházi fal nem megfelelı tőzállósága miatt ez tőzterjedés gátló szerkezetként nem vehetı figyelembe

51 Hİ- ÉS FÜSTELVEZETÉS, ILLETVE A LÉGPÓTLÁS MEGOLDATLANSÁGA

52 Hİ- ÉS FÜSTELVEZETÉS, ILLETVE A LÉGPÓTLÁS MEGOLDATLANSÁGA Debrecen, Fényes Udvar üzemképtelen nyitószerkezet Budapest, Páskom Park nyitószerkezet a rács mögött, hozzáférhetetlen helyen

53 FÜSTTERJEDÉS A TETİSZINTI ÖSSZEKÖTİ FOLYOSÓN Fent: Debrecen, Fényes udvar Jobbra: Páskom park Mindkét esetben a határoló szerkezetekkel érintkezı hideg füst lehőlve lefelé áramlott a szomszédos lépcsıházban.

54 TŐZGÁTLÓ TÖMÍTÉS NÉLKÜLI FÖDÉMÁTTÖRÉSEK A PINCESZINTEN

55 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Folyosószakaszok lezárása, éghetı anyagok szabálytalan tárolása (folyosó, szemétledobó) - Debrecen

56 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Folyosószakaszok lezárása, éghetı anyagok szabálytalan tárolása (folyosó, szemétledobó) Páskom park (V. emelet, VI. emelet)

57 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Folyosószakaszok lezárása, éghetı anyagok szabálytalan tárolása (folyosó, szemétledobó) Páskom park (IV. emelet, VII. emelet)

58 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Utólagos falburkolatok (itt: éghetı mőanyag falburkolat kiürítési útvonalon, a földszinten)

59 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Villámvédelmi rendszerre rögzített távközlési vezetékek villámcsapás esetén garantált a berendezések tönkremenetele, amely tőzhöz is vezethet (Debrecen)

60 EGYÉB HASZNÁLATI SZABÁLYTALANSÁGOK Villámvédelmi rendszerre rögzített adatátviteli vezetékek villámcsapás esetén garantált a berendezések tönkremenetele, amely tőzhöz is vezethet (Páskom park)

61 6. A SZÜKSÉGES MINIMÁLIS BEAVATKOZÁS I. A gépészeti aknák falszerkezetének megfelelı tőzállóságú szerkezetre történı cseréje és tőzterjedést gátló szerkezetek beépítése az aknafalakba (különös tekintettel a konyhai vezetékekre kifejlesztett gyors reagálású tőzvédelmi csappantyúkra), továbbá a konyhai szagelszívó vezetékek megfelelı tőzállóságú elválasztása az egyéb szellızı vezetékektıl II. III. IV. A lakásbejárati ajtók tőzgátló szerkezetekre történı cseréje A lépcsıházak leválasztása a zárt középfolyosóktól, továbbá a lépcsıházak füstmentesítése túlnyomással A zárt középfolyosók gépi hı- és füstelvezetésének és gépi vagy gravitációs légpótlásának megoldása

62 7. ÖSSZEFOGLALÁS A Debrecen, Fényesudvar 6 sz. és a Budapest, Páskom park 35 sz. alatti épületekben tapasztalt hiányosságok csaknem megegyeznek és nem egyediek. A középmagas lakóépületek tőzvédelmi hiányosságai országszerte hasonlóak. A hiányosságok jó része nem a paneles épületekre, hanem a régi létesítéső középmagas épületekre általában jellemzı. Szemléletváltás szükséges, ezen belül is a teendık az alábbiak: A felújításokba, átalakításokba tőzvédelmi szakember bevonása, illetve az I. fokú tőzvédelmi hatóság véleményének kikérése. Munkabizottság összeállítása, amely tematikusan, minden részletre kiterjedıen feltárja a paneles technológiával épült épületek tőzvédelmi problémáit és javaslatot tesz az elvi megoldásokra. A munkabizottság eredményeinek publikálása és közzététele, elérhetısége minden tervezéssel és kivitelezéssel foglalkozó szakember számára. A beavatkozó tőzoltósági állomány részére oktatási segédanyag összeállítása és oktatások szervezése a paneles technológiával létesült épületek tőzesete során várható tőzterjedési, tőzállósági és füstkiterjedési jelenségekrıl. A paneles technológiával létesült épületek üzemeltetését végzı cégek, közös képviselık részére segédanyag összeállítása az épületek speciális tőzvédelmi sajátosságairól, veszélyeirıl, különös tekintettel a tőzvédelmi használati szabályokra, a megszegésük várható következményeire.
