1 MSZE 595-8:2009 Hı és füst elleni védelem Wagner Károly tő. ırgy. Fıvárosi Tőzoltóparancsnokság Tőzmegelızési Fıosztály Wagner Károly tő. ırgy. Fıvárosi Tőzoltóparancsnokság, Tőzmegelızési Fıosztály

2 Mirıl nem szól az elıadás? Az elıszabvány nem teljesen kész, kiforrott normaanyag, ezért az elıadásnak nem célja az MSZE és a hatályos követelményrendszer szembeállítása.

3 Röviden ELİszabvány: ahhoz, hogy emberi fogyasztásra igazán alkalmas legyen, még további munkára van szükség.

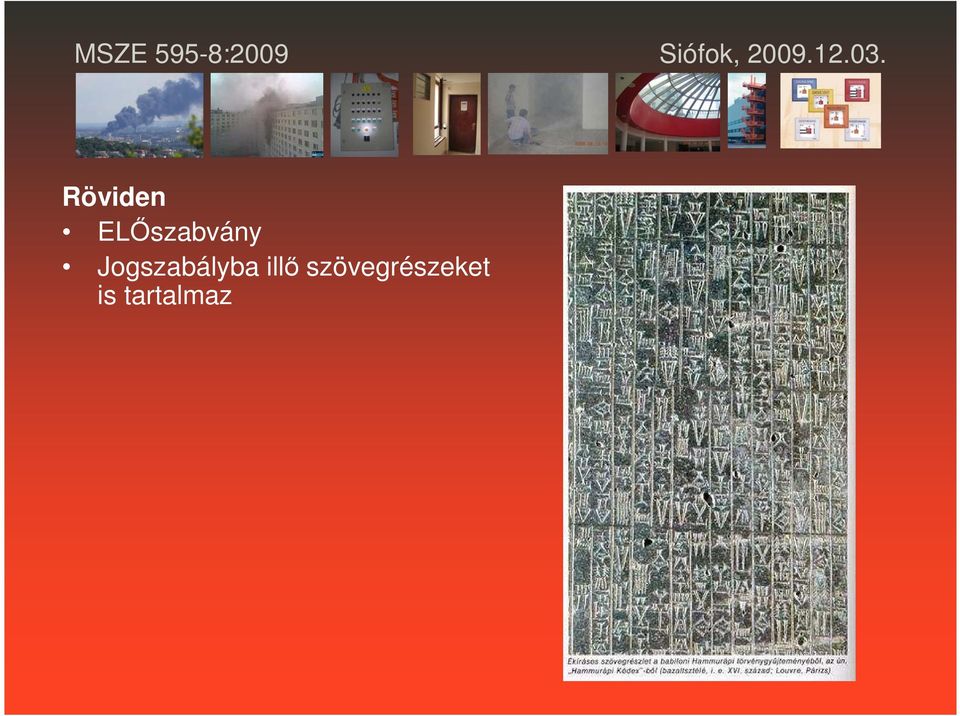

4 Röviden ELİszabvány Jogszabályba illı szövegrészeket is tartalmaz

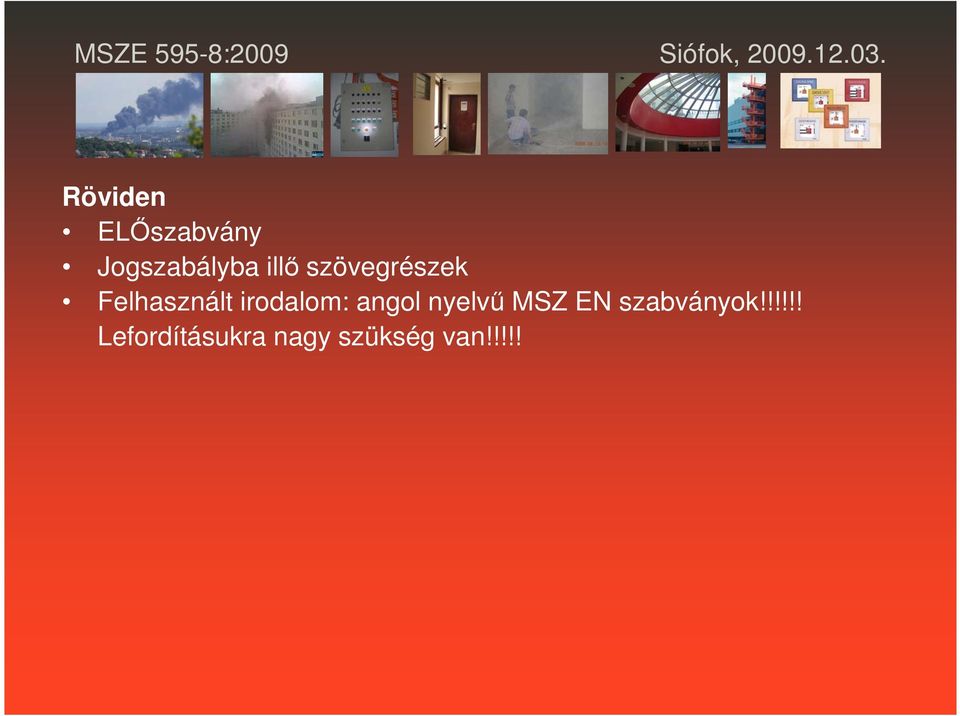

5 Röviden ELİszabvány Jogszabályba illı szövegrészek Felhasznált irodalom: angol nyelvő MSZ EN szabványok!!!!!! Lefordításukra nagy szükség van!!!!!

6 EMESZ ÉEN TIZENKETTİEZER-SZÁZEGY HAT EMESZ ÉEN TIZENKETTİEZER-SZÁZEGY TÍZ EMESZ ÉEN TIZENKETTİEZER-SZÁZEGY???

7 Röviden ELİszabvány Jogszabályba illı szövegrészek Felhasznált irodalom További munka EN szabványok lefordítása tartalom bıvítése szakmai egyeztetés, javítás, teszt gazdasági hatások elemzése jogszabály vs. szabvány

8 Tartalomjegyzék Alkalmazási terület Fogalmak A hı és füst elleni védelem céljai Általános tervezési követelmények A füstmentesítés követelményei A füstelvezetés követelményei Mőködtetés Energiaellátás

9 Alkalmazási terület építmények hı és füst elleni védelmének követelményrendszere nem vonatkozik: olyan építményrészekre, amelyekben térfeltöltés elvén mőködı oltóberendezés vagy vízköddel oltó berendezés van

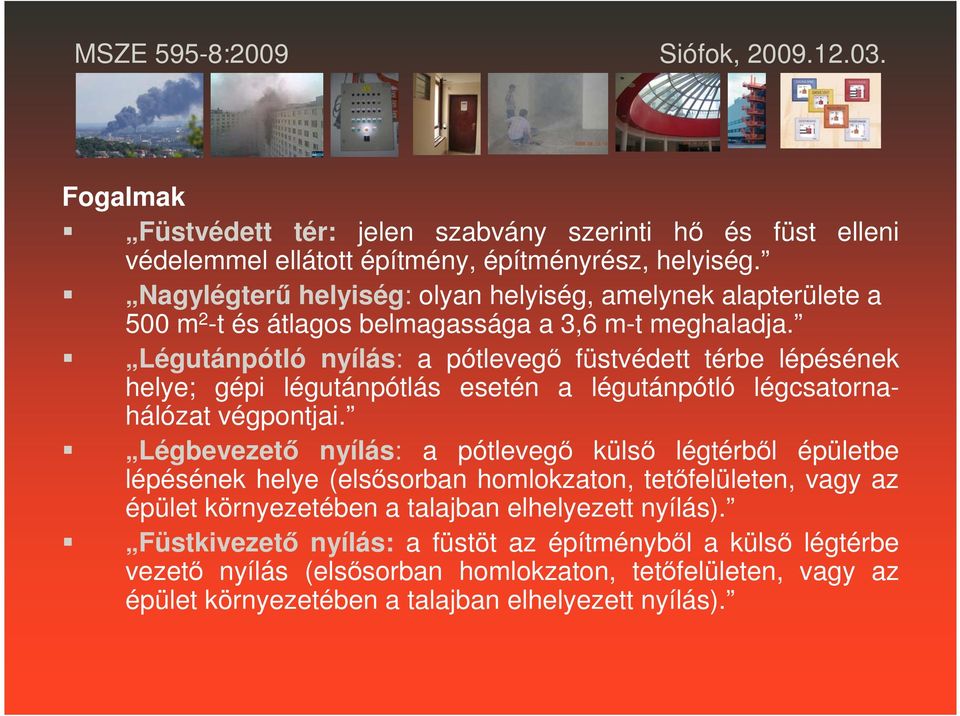

10 Fogalmak Füstvédett tér: jelen szabvány szerinti hı és füst elleni védelemmel ellátott építmény, építményrész, helyiség. Nagylégterő helyiség: olyan helyiség, amelynek alapterülete a 500 m 2 -t és átlagos belmagassága a 3,6 m-t meghaladja. Légutánpótló nyílás: a pótlevegı füstvédett térbe lépésének helye; gépi légutánpótlás esetén a légutánpótló légcsatornahálózat végpontjai. Légbevezetı nyílás: a pótlevegı külsı légtérbıl épületbe lépésének helye (elsısorban homlokzaton, tetıfelületen, vagy az épület környezetében a talajban elhelyezett nyílás). Füstkivezetı nyílás: a füstöt az építménybıl a külsı légtérbe vezetı nyílás (elsısorban homlokzaton, tetıfelületen, vagy az épület környezetében a talajban elhelyezett nyílás).

11 Füstmentesítés szükséges a füstmentes lépcsıházban; alkalmazható kiürítési útvonal füstelvezetésének kiváltására.

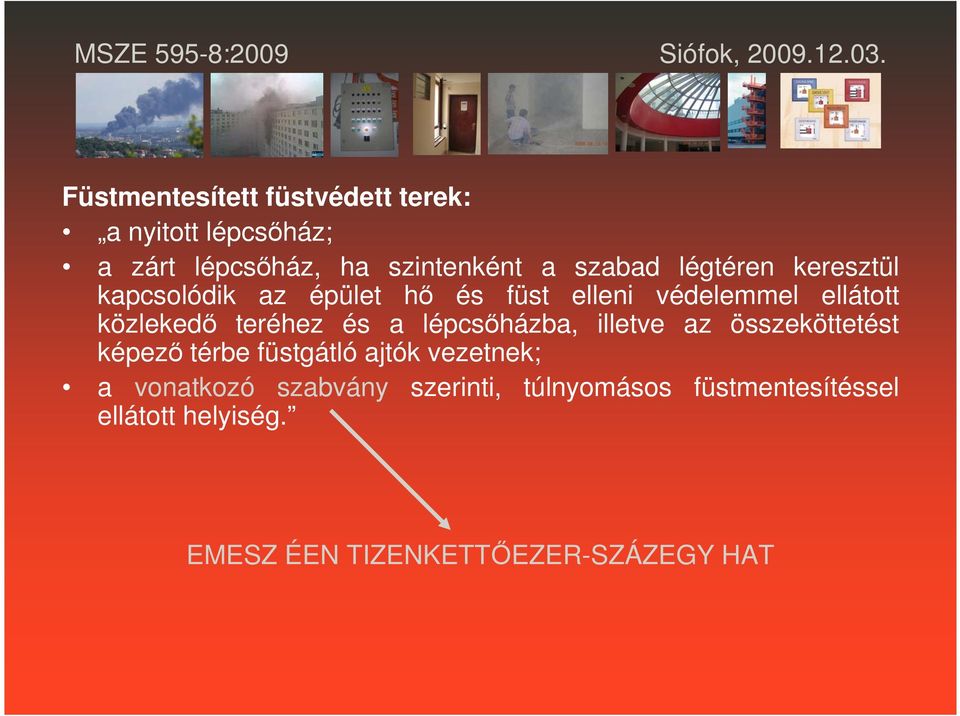

12 Füstmentesített füstvédett terek: a nyitott lépcsıház; a zárt lépcsıház, ha szintenként a szabad légtéren keresztül kapcsolódik az épület hı és füst elleni védelemmel ellátott közlekedı teréhez és a lépcsıházba, illetve az összeköttetést képezı térbe füstgátló ajtók vezetnek; a vonatkozó szabvány szerinti, túlnyomásos füstmentesítéssel ellátott helyiség. EMESZ ÉEN TIZENKETTİEZER-SZÁZEGY HAT

13 Füstmentesített füstvédett terek: a túlnyomás a kiürítésre szolgáló ajtók rendeltetésszerő használatát nem akadályozhatja Felsı nyomáshatár: MSZ EN 12101: 50 Pa OTSZ: 75 Pa

14 Füstmentesített füstvédett terek: a füstvédett tér határoló falában, födémében a személyek közlekedésére szolgáló ajtót kivéve nem helyezhetı el egyéb nyitható nyílászáró, kivéve, ha a nyílászáró tőz esetén automatikusan, a tőzjelzı berendezés jelére vagy a füstmentesítés kézi kapcsolása esetén becsukódik

15 Füstmentesítés légbevezetı nyílása füst nem kerülhet bele tőz esetén: a füstkivezetı nyílásokból egyéb homlokzati és tetıfelületi nyílásokból Debreceni paneltőz: itt lett volna a füstmentesítı ventilátor légbeszívó nyílása, elıírás szerinti elhelyezés esetén

16 El kell vezetni a helyiségbe máshonnan bejutó vagy ott keletkezett füstöt többszintes lakóépületek, lakórendeltetéső épületrészek kiürítési útvonalát képezı, legfeljebb 4 szintet összekötı zárt lépcsıházaiból; a kiürítési útvonal vízszintes szakaszából (közlekedıbıl, folyosóból), kivéve az olyan közlekedı helyiséget, aminek alapterülete legfeljebb 15 m 2 és amelybe legfeljebb öt ajtó nyílik; átriumból, kivéve azt az esetet, ha az átrium légterébe egyetlen, kétszintes önálló rendeltetési egység nyílászárói, nyílásai nyílnak; tömegtartózkodásra szolgáló helyiségekbıl; az alábbi talajszint alatti és 50 m 2 -nél nagyobb alapterülető helyiségekbıl: személyek huzamos tartózkodására szolgáló helyiség; C - D tőzveszélyességi osztályú anyagok, tárgyak tárolására szolgáló helyiség;

17 El kell vezetni a helyiségbe máshonnan bejutó vagy ott keletkezett füstöt: az alábbi talajszint alatti és 100 m 2 -nél nagyobb alapterülető helyiségekbıl: E tőzveszélyességi osztályba tartozó helyiség; gépészeti helyiség; tömegtartózkodásra szolgáló helyiséget tartalmazó, önálló rendeltetési egység azon helyiségébıl, amely alapterülete 500 m 2 - nél nagyobb, nem E tőzveszélyességi osztályba tartozik, és a tőzterhelése legalább 50 MJ/m 2 ; nagylégterő helyiségbıl, ha az ott tárolt anyag, termék vagy a helyiség rendeltetése alapján az A melléklet szerinti 3. vagy 4. méretezési csoportba tartozik, és a tőzterhelése legalább 50 MJ/m 2. nagylégterő helyiségbıl, ha annak alapterülete meghaladja a 800 m 2 -t és a tőzterhelése legalább 50 MJ/m 2.

18 Füstelvezetés megoldása gravitációs gépi elızıek kombinációja: gépi elszívás gravitációs légutánpótlással gravitációs elvezetés gépi légutánpótlással (feltétel: szimuláció)

19 Füstelvezetés megoldása gravitációs füstelvezetés nem alkalmazható 15 métert meghaladó belmagasságú füstvédett térben (kivétel: szimuláció)

20 Nagylégterőnek nem minısülı helyiség füstelvezetése ahol: A f = A x * x A f - a füstelvezetı füstszakaszonkénti, hatásos nyílásfelülete (m 2 ) A x a füstvédett tér (több füstszakaszra felosztott tér esetén a füstszakasz) alapterülete (m 2 ) x a füstvédett térhez tartozó, szükséges fajlagos felület (%)

21 Nagylégterőnek nem minısülı helyiség füstelvezetése A f = A x * x x értéke: 1-5 % közötti de talajszint alatti füstvédett terek, illetve a nagylégterő helyiségek esetében az elıírt fajlagos érték 0,5 %-kal csökkenthetı, ha a füstvédett teret befogadó tőzszakaszt beépített oltóberendezés védi

22 Nagylégterő helyiség füstelvezetése Számítási belmagasság Füstmentes levegıréteg magassága Méretezési csoport Füstszakasz hatásos nyílásfelülete

23 Geometriai és hatásos nyílásfelület A w = A g * c v ahol: Aw a kiválasztott termék hatásos nyílásfelülete m 2 -ben Ag a kiválasztott termék geometriai nyílásfelülete m 2 -ben c v a kiválasztott termék (ablak, kupola, stb.) átfolyási tényezıje vizsgálattal megállapított érték elıszabvány melléklete alapján

24 A füstelszívó ventilátor hıállósága MSZ EN szerint osztály vizsgálati hımérséklet legkisebb mőködtetési idı 0 C perc F F F F F Osztályba nem sorolt megrendelı szerint

25 A füstelszívó ventilátor hıállósága F300 ha a füstvédett teret befogadó tőzszakaszt sprinklerberendezés védi F400 - egyéb esetben

26 Füstelvezetı légcsatorna a ventilátor hıállósági követelményével megegyezı X idıtartamig legyen üzemképes: több tőzszakaszon átvezetett csatorna idegen tőzszakaszon keresztüli szakasza: EI X; egy tőzszakaszon belül vezetett csatorna: E 600 X; egy tőzszakaszon belül vezetett csatorna, ha a füstvédett teret befogadó tőzszakaszt teljeskörő beépített sprinklerberendezés védi: E /629/EK bizottsági határozat

27 A légutánpótló nyílások elhelyezése egyszintes füstvédett tér: a padló közelében kell bevezetni, a nyílás felsı éle és a padlósík közötti távolság legfeljebb 1 méter legyen többszintes füstvédett tér: a légutánpótlás szétosztható több szinten, ha az a füstelvezetés céljait tekintve kedvezıbb

28 A légbevezetı nyílások elhelyezése a homlokzat földszinti részén, ha a fal nyílás alatti felületén, valamint továbbá oldalirányban 3-3 m távolságon belül más nyílás/nyílászáró nem található az épületet környezetében, a talajban (pl. angolakna pinceszint esetén)

29 A légbevezetı nyílások elhelyezése olyan homlokzati falfelületen, amelyre a nyílás alatti felületen, a nyílástól számított n-dik szinten oldalirányban 2 + (n * 1) méter szélességő sávban nem nyílik eltérı rendeltetéső nyílászáró, illetve túlnyomásos füstmentes védett tér ajtaja.

30 A légbevezetı nyílások elhelyezése A légbevezetı nyílások eltorlaszolását elhelyezésükkel, ill. kialakításukkal (pl. fizikai védelem) meg kell akadályozni (pl. gépkocsiparkoló közelsége, kukatároló stb.)

31 A légbevezetı nyílások elhelyezése A homlokzati légbevezetı nyílások elhelyezésénél figyelembe kell venni az uralkodó szélirányt és törekedni kell a szél káros hatásának csökkentésére.

32 Füstszakaszok Hogyan kell mérni a füstszakasz hosszúságát?

33 Mőködtetés Automatikus (tőzjelzı általi) vezérlés: kiürítési útvonalakon lévı eszközöket vezérlése késleltetés nélküli legyen. Beépített oltóberendezéssel kialakított füstvédett tér esetében a vezérlés és késleltetés módja, lehetısége, illetve ennek meghatározása tervezıi, tőzvédelmi szakértıi ajánláson, az oltóberendezés jellemzıin (mőködési elv, stb.) alapul.

34 Mőködtetés A kapcsolókat egyértelmő, olvasható felirattal vagy jelzéssel kell maradandó módon ellátni. A felirat többnyelvő legyen abban az esetben, ha a használók nyelvismerete indokolja.

35 Mőködtetés Tőzoltó beavatkozási központ létesítése esetén a hı- és füst elleni védelem eszközeinek üzemkész állapotát, mőködését és hibáját meg kell jeleníteni a központban.

36 Tápellátás A hı és füst elleni védelem eszközeinek elektromos energiaellátását a közcélú villamos hálózat kiesése esetén a vonatkozó szabvány* elıírásai szerint, a jelen elıszabvány szerinti kiegészítésekkel biztosítani kell. * MSZ EN , MSZ Az elektromos energiaellátás biztosítása vonatkozik az energiaigény kielégítésére, valamint a védelmi eszközt ellátó kábelrendszer tőzhatás elleni védelmére. Nem kell biztosítani az elızı pontban elıírtakat abban az esetben, ha az érintett eszköz az energiaellátás megszőnése esetén automatikusan felveszi a tőzeseti helyzetét és ennek a helyzetnek a megváltoztatása a mőködési idıtartam alatt nem szükséges, vagy nem igényel energiaellátást.
