1 Kutatói pályára felkészítı akadémiai ismeretek modul Környezetgazdálkodás Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei KÖRNYEZETGAZDÁLKODÁSI AGRÁRMÉRNÖK MSC

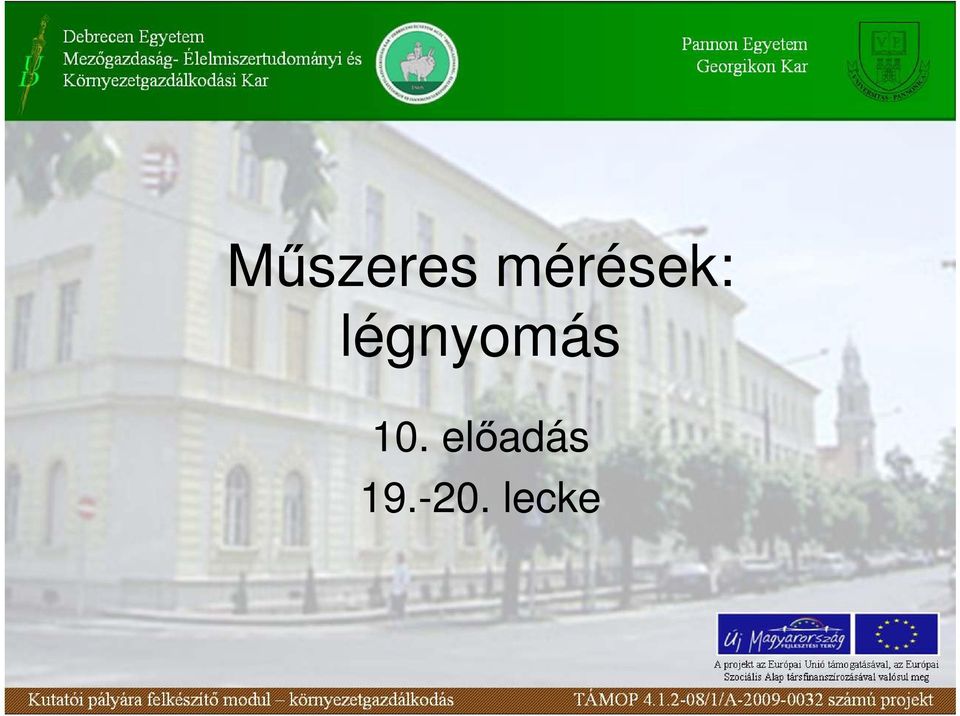

2 Mőszeres mérések: légnyomás 10. elıadás lecke

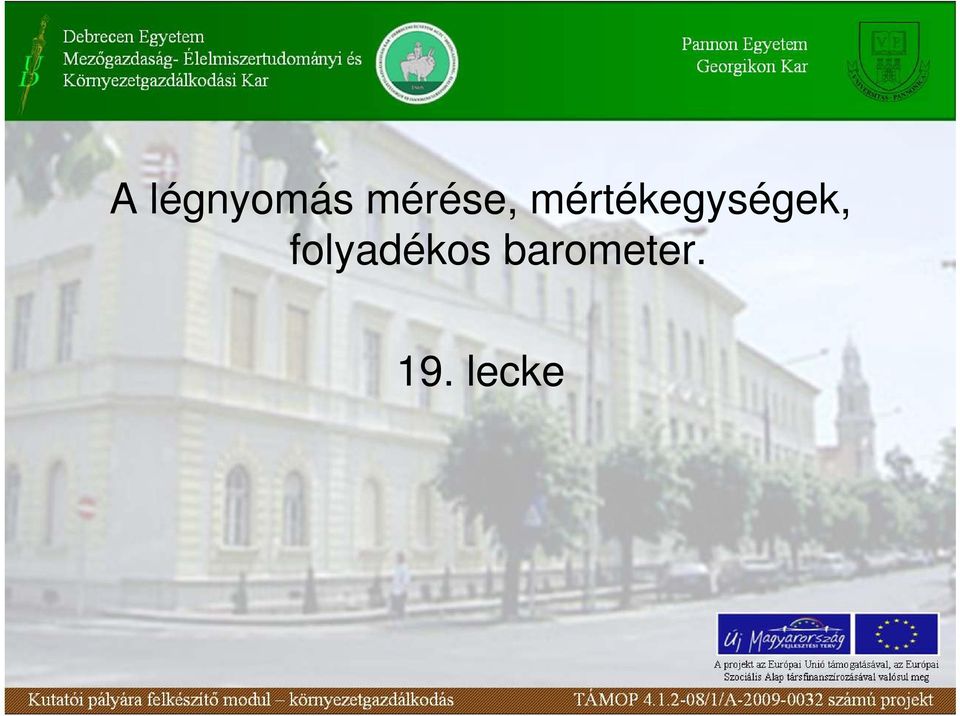

3 A légnyomás mérése, mértékegységek, folyadékos barometer. 19. lecke

4 A légnyomás és mérése A felszínre nehezedı, adott fizikai tulajdonságokkal bíró levegıoszlop súlya a légnyomás. A légkör egy pontjában addig nyomja a területet a felette elhelyezkedı levegıoszlop, amíg a levegıtest belsı nyomása meg nem egyezik a ránehezedı, felette lévı levegı súlyával. Adott helyzetben a légnyomás azonos a pont feletti levegıoszlop súlyával. Az SI-ben megfelelı mértékegysége a Pascal (Newton/m 2 ), mely rendkívül kicsi egység. A meteorológiai gyakorlatban a légnyomás (páranyomás) kifejezésére a bar is engedélyezett:

ránehezedı, felette lévı levegı súlyával. Adott helyzetben a légnyomás azonos a pont feletti levegıoszlop súlyával.

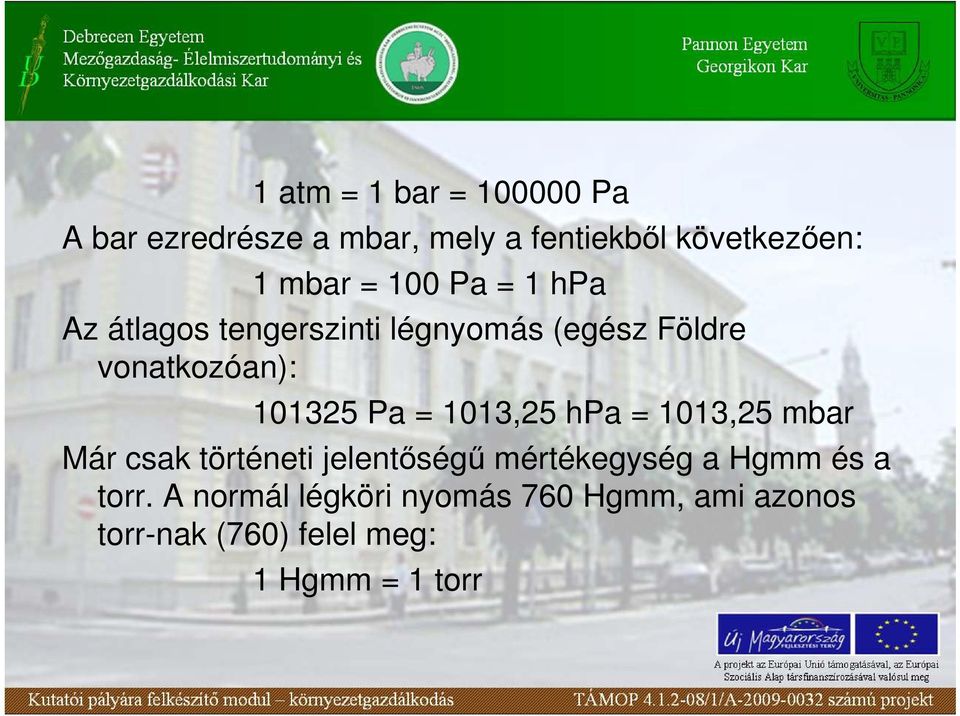

5 1 atm = 1 bar = Pa A bar ezredrésze a mbar, mely a fentiekbıl következıen: 1 mbar = 100 Pa = 1 hpa Az átlagos tengerszinti légnyomás (egész Földre vonatkozóan): Pa = 1013,25 hpa = 1013,25 mbar Már csak történeti jelentıségő mértékegység a Hgmm és a torr. A normál légköri nyomás 760 Hgmm, ami azonos torr-nak (760) felel meg: 1 Hgmm = 1 torr

= 1013,25 hpa = 1013,25 mbar Már csak történeti jelentıségő mértékegység a Hgmm és a

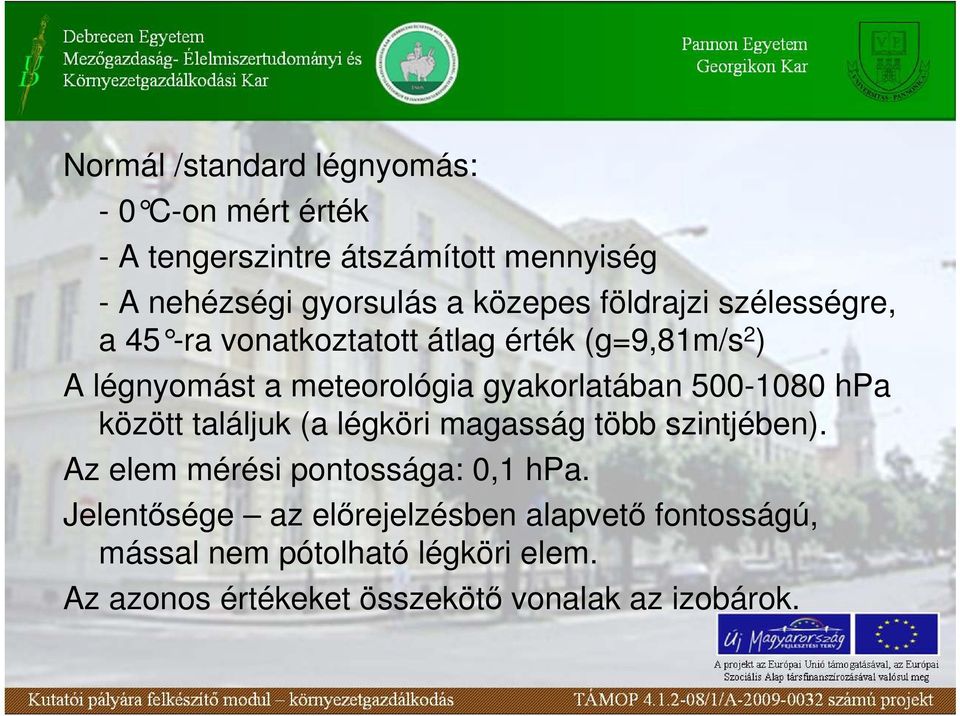

6 Normál /standard légnyomás: - 0 C-on mért érték - A tengerszintre átszámított mennyiség - A nehézségi gyorsulás a közepes földrajzi szélességre, a 45 -ra vonatkoztatott átlag érték (g=9,81m/s 2 ) A légnyomást a meteorológia gyakorlatában hpa között találjuk (a légköri magasság több szintjében). Az elem mérési pontossága: 0,1 hpa. Jelentısége az elırejelzésben alapvetı fontosságú, mással nem pótolható légköri elem. Az azonos értékeket összekötı vonalak az izobárok.

gyakorlatában 500-1080 hpa között találjuk (a légköri magasság több szintjében). Az elem mérési pontossága: 0,1 hpa.

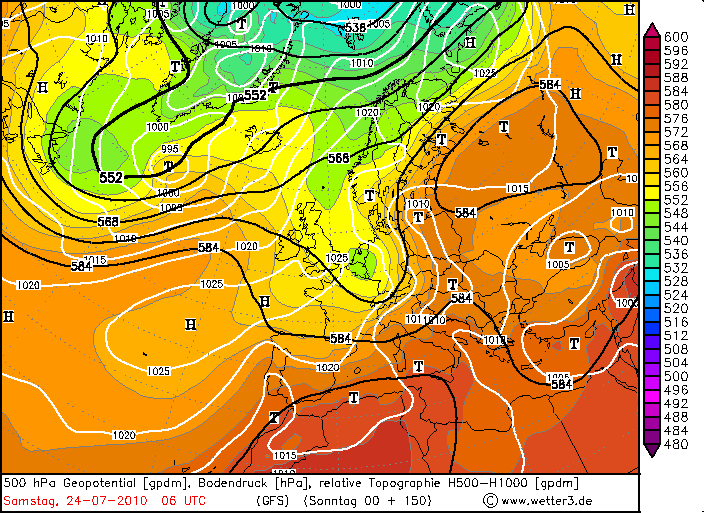

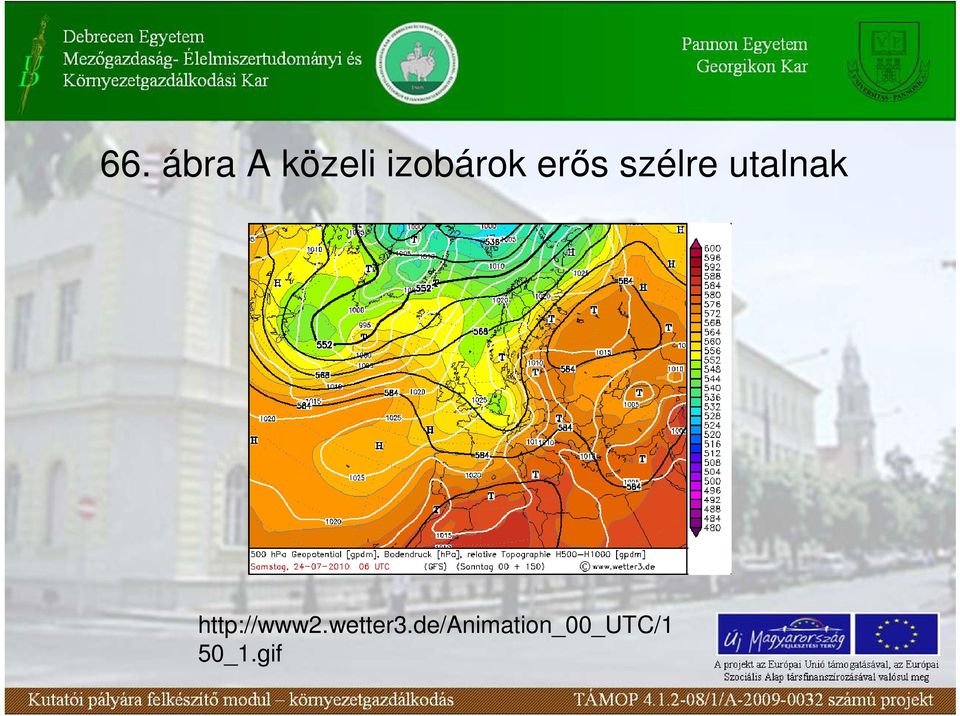

7 66. ábra A közeli izobárok erıs szélre utalnak 50_1.gif

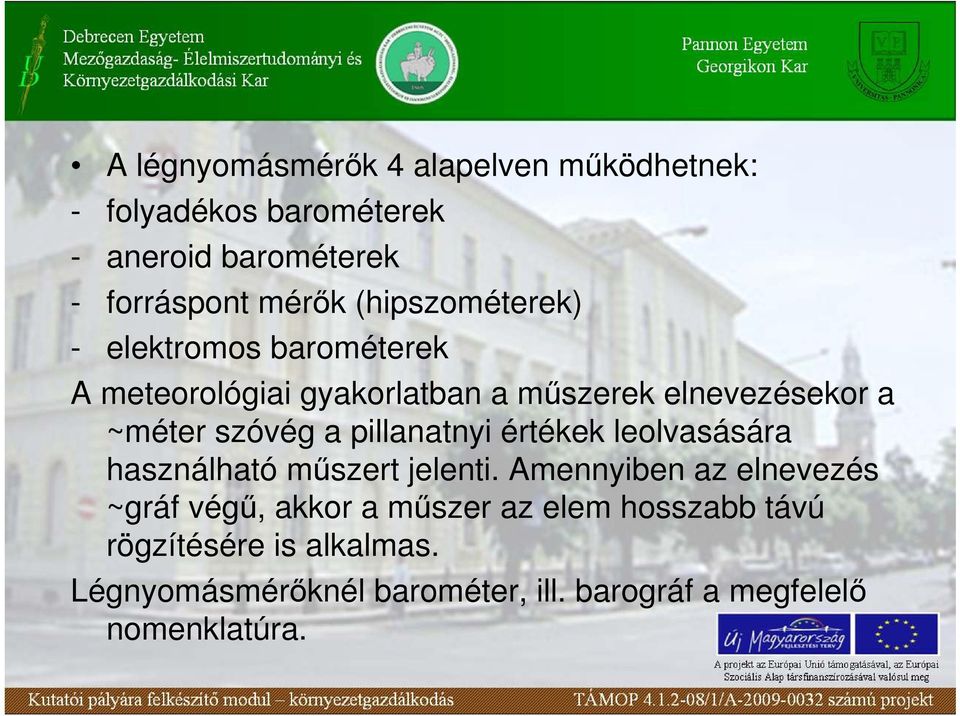

8 A légnyomásmérık 4 alapelven mőködhetnek: - folyadékos barométerek - aneroid barométerek - forráspont mérık (hipszométerek) - elektromos barométerek A meteorológiai gyakorlatban a mőszerek elnevezésekor a ~méter szóvég a pillanatnyi értékek leolvasására használható mőszert jelenti. Amennyiben az elnevezés ~gráf végő, akkor a mőszer az elem hosszabb távú rögzítésére is alkalmas. Légnyomásmérıknél barométer, ill. barográf a megfelelı nomenklatúra.

pillanatnyi értékek leolvasására használható mőszert jelenti.

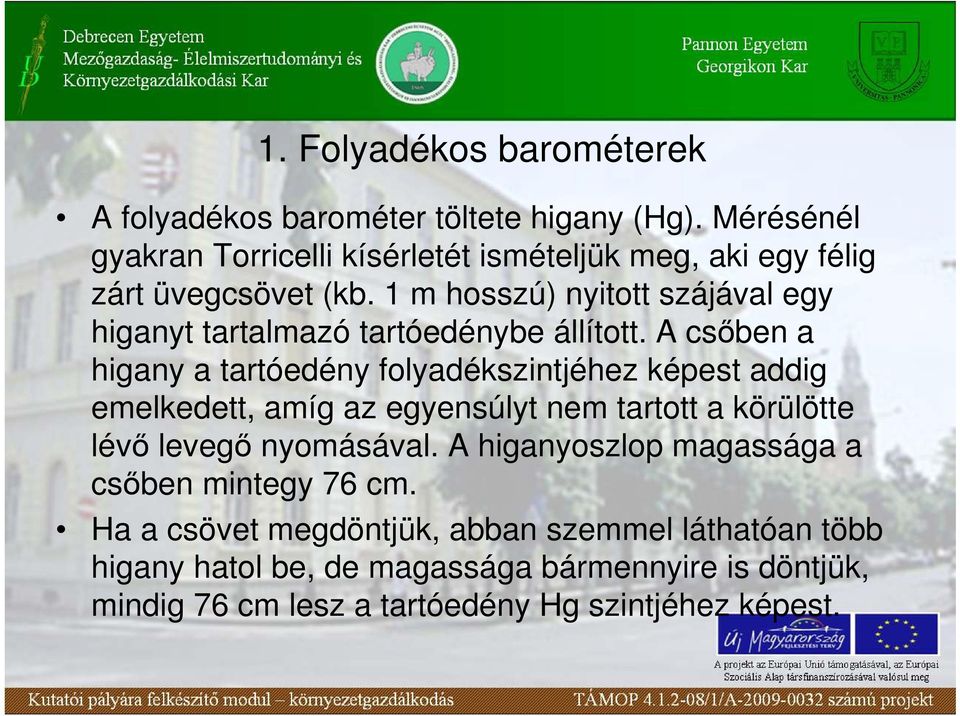

9 1. Folyadékos barométerek A folyadékos barométer töltete higany (Hg). Mérésénél gyakran Torricelli kísérletét ismételjük meg, aki egy félig zárt üvegcsövet (kb. 1 m hosszú) nyitott szájával egy higanyt tartalmazó tartóedénybe állított. A csıben a higany a tartóedény folyadékszintjéhez képest addig emelkedett, amíg az egyensúlyt nem tartott a körülötte lévı levegı nyomásával. A higanyoszlop magassága a csıben mintegy 76 cm. Ha a csövet megdöntjük, abban szemmel láthatóan több higany hatol be, de magassága bármennyire is döntjük, mindig 76 cm lesz a tartóedény Hg szintjéhez képest.

1 m hosszú) nyitott szájával egy higanyt tartalmazó tartóedénybe állított.

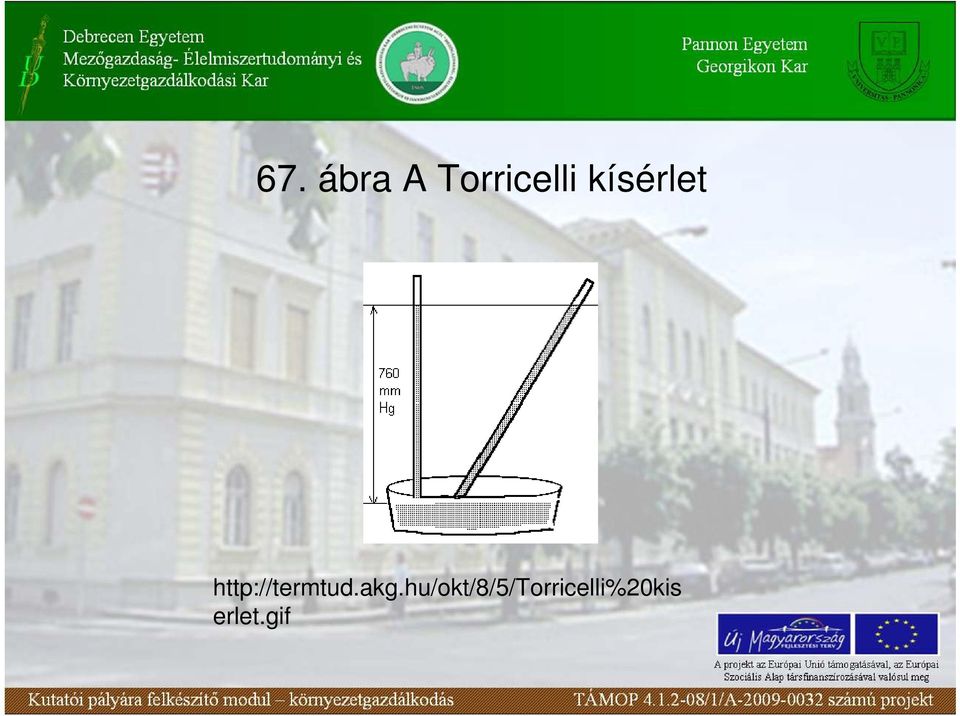

10 67. ábra A Torricelli kísérlet erlet.gif

11 Torricelli 1608-ban született és 1647-ben halt meg. Nagy hatással volt rá Galilei. A felfedezés után a barométer szerkesztése Viviani nevéhez főzıdik. A légnyomás mérése az 1643-as évszámhoz kötıdik. A Torricelli-féle barométer mérési pontossága rendkívül magas, etalonként használatos mőszer. Érdekességképpen említjük, hogy a barométerünk töltete Hg helyett más is lehetne. Ha pl. vizet használnánk, az is megfelelı lenne, csak a csı hosszúságát kellene mintegy 10 m-re növelni.

A Torricelli-féle barométer mérési pontossága rendkívül magas, etalonként használatos mőszer.

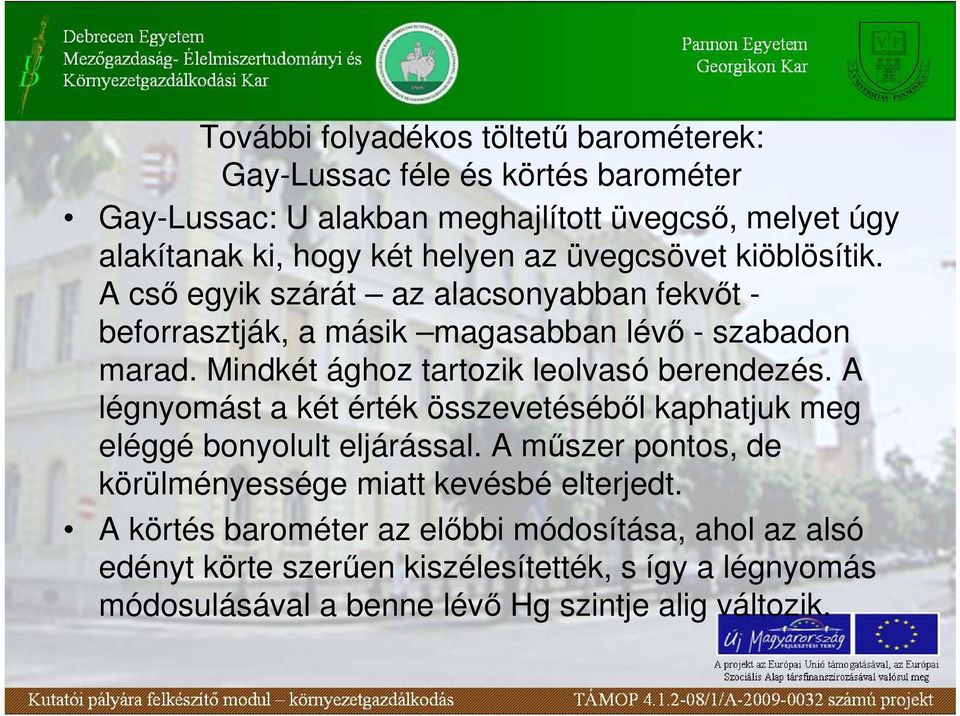

12 További folyadékos töltető barométerek: Gay-Lussac féle és körtés barométer Gay-Lussac: U alakban meghajlított üvegcsı, melyet úgy alakítanak ki, hogy két helyen az üvegcsövet kiöblösítik. A csı egyik szárát az alacsonyabban fekvıt - beforrasztják, a másik magasabban lévı - szabadon marad. Mindkét ághoz tartozik leolvasó berendezés. A légnyomást a két érték összevetésébıl kaphatjuk meg eléggé bonyolult eljárással. A mőszer pontos, de körülményessége miatt kevésbé elterjedt. A körtés barométer az elıbbi módosítása, ahol az alsó edényt körte szerően kiszélesítették, s így a légnyomás módosulásával a benne lévı Hg szintje alig változik.

Mindkét ághoz tartozik leolvasó berendezés. A légnyomást a két érték összevetésébıl kaphatjuk meg eléggé bonyolult eljárással.

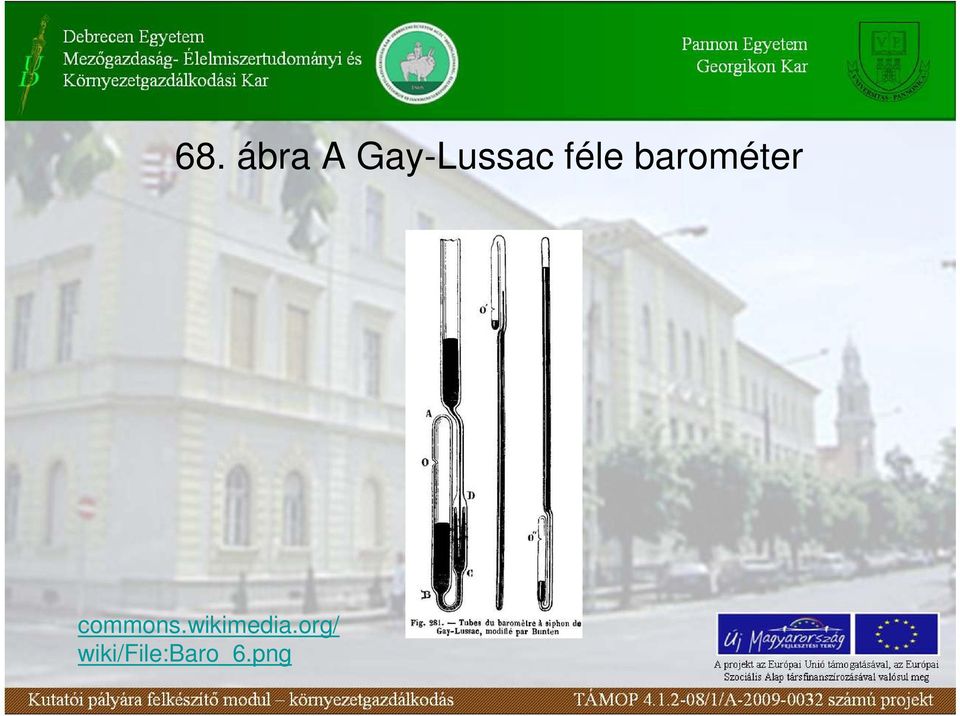

13 68. ábra A Gay-Lussac féle barométer commons.wikimedia.org/ wiki/file:baro_6.png

14 Fortin-féle barométer. Korrekciózás, elhelyezés. Egyéb, nem folyadékos légnyomásmérık 20. lecke

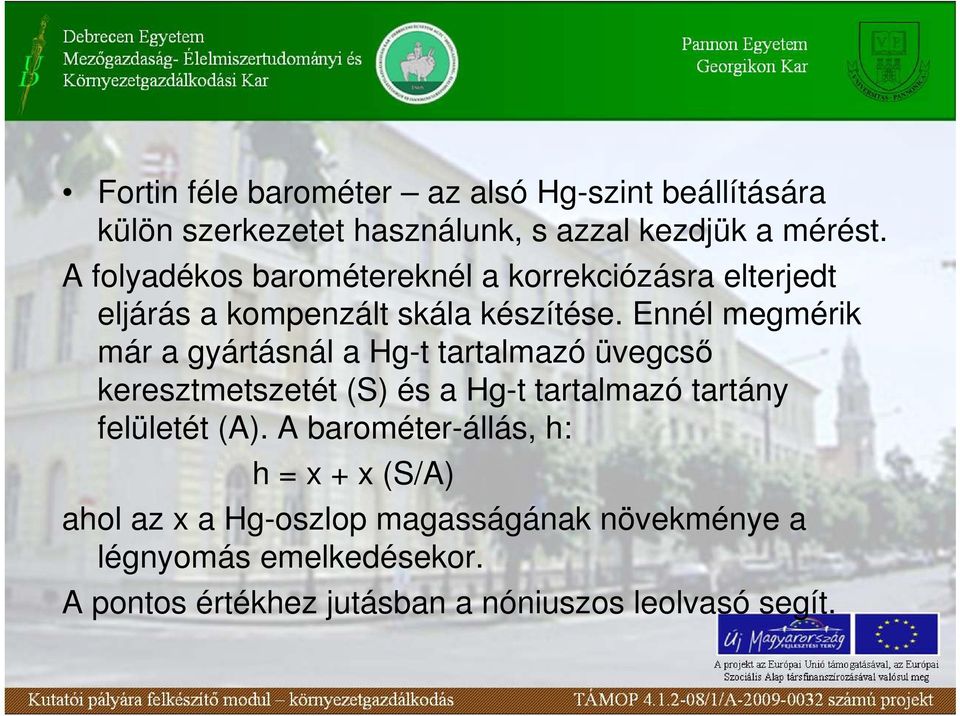

15 Fortin féle barométer az alsó Hg-szint beállítására külön szerkezetet használunk, s azzal kezdjük a mérést. A folyadékos barométereknél a korrekciózásra elterjedt eljárás a kompenzált skála készítése. Ennél megmérik már a gyártásnál a Hg-t tartalmazó üvegcsı keresztmetszetét (S) és a Hg-t tartalmazó tartány felületét (A). A barométer-állás, h: h = x + x (S/A) ahol az x a Hg-oszlop magasságának növekménye a légnyomás emelkedésekor. A pontos értékhez jutásban a nóniuszos leolvasó segít.

Ennél megmérik már a gyártásnál a Hg-t tartalmazó üvegcsı keresztmetszetét (S) és a Hg-t tartalmazó tartány felületét (A).

16 69. ábra Higanyos barométer és nóniuszos leolvasója Czelnai _pressure1e.htm

17 A leolvasott légnyomás korrekciózása A Hg oszlop magassága függ a környezı léghımérséklettıl is, ezért a leolvasott értéket 0 C-ra kell korrigál ni (hımérsékleti korrekció). Középen van egy korrekciós hımérı a barométeren. A következı korrekció a nehézségi korrekció, amely 45 földrajzi szélességre történik. Az állomás magasságát, s annak légnyomást módosító hatását a tengerszinti redukció pontosítja. Hibalehetıségek Hg-ba merülı kapilláriscsı kiszélesedése A meniszkusz feletti párolgó Hg gız nyomásának hatása

A következı korrekció a nehézségi korrekció, amely 45 földrajzi szélességre történik.

18 A légnyomásmérı elhelyezése Soha nem tesszük ki a szabadba. Számára többször külön légnyomásmérı helyiséget biztosítunk (nem főtött, de beltéri) A mérés helyén lehetıség szerint egyenletes hımérsékletet kell biztosítani. A mőszert kihelyezés után nem mozgatjuk, stabilan függesztve marad Független a kültéri idıjárás hatásaitól A mőszer leolvasásának idıpontja állandó (észlelési idıpontok)

helyén lehetıség szerint egyenletes hımérsékletet kell biztosítani.

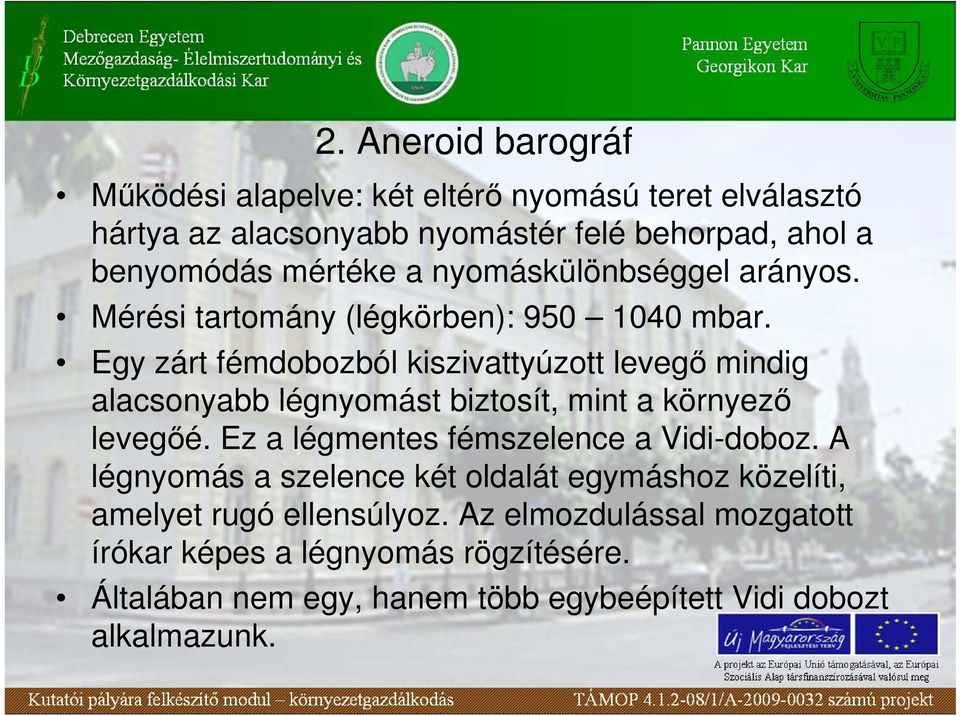

19 2. Aneroid barográf Mőködési alapelve: két eltérı nyomású teret elválasztó hártya az alacsonyabb nyomástér felé behorpad, ahol a benyomódás mértéke a nyomáskülönbséggel arányos. Mérési tartomány (légkörben): mbar. Egy zárt fémdobozból kiszivattyúzott levegı mindig alacsonyabb légnyomást biztosít, mint a környezı levegıé. Ez a légmentes fémszelence a Vidi-doboz. A légnyomás a szelence két oldalát egymáshoz közelíti, amelyet rugó ellensúlyoz. Az elmozdulással mozgatott írókar képes a légnyomás rögzítésére. Általában nem egy, hanem több egybeépített Vidi dobozt alkalmazunk.

Egy zárt fémdobozból kiszivattyúzott levegı mindig alacsonyabb légnyomást biztosít, mint a környezı levegıé.

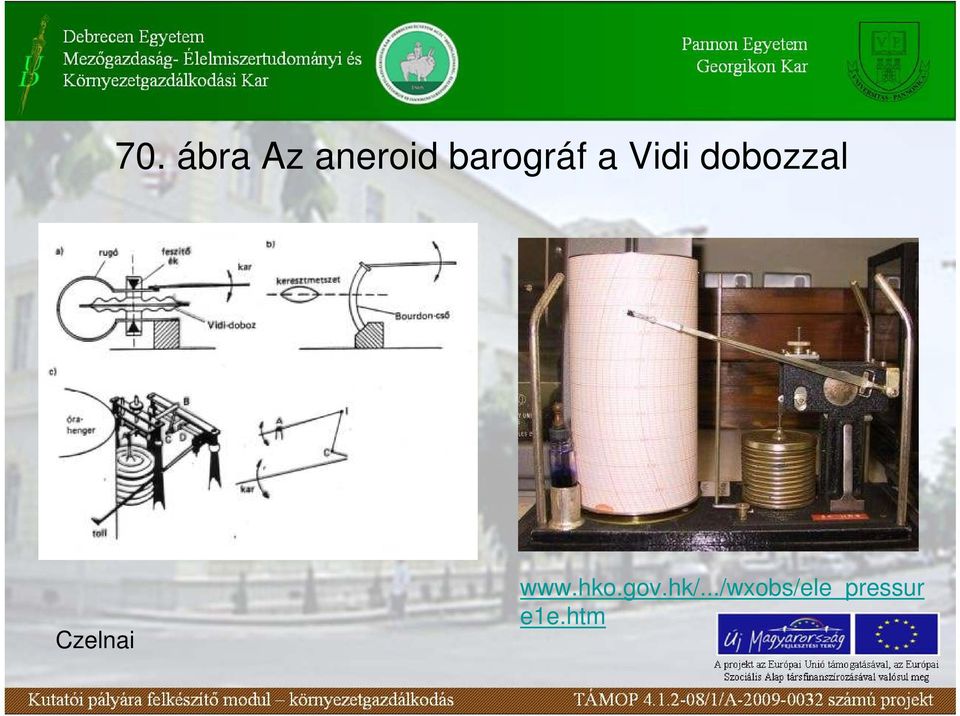

20 70. ábra Az aneroid barográf a Vidi dobozzal Czelnai e1e.htm

21 3. Forráspontmérık A különbözı folyadékok eltérı hımérsékleten forrnak fel, mégpedig ott, ahol a folyadék feletti gıznyomás értéke (e) éppen megegyezik a külsı légnyomással (P). A gıznyomás-hımérséklet függését a Clapeyron egyenlet adja meg: dln e / dt = L/RT 2 ahol e: gıznyomás L: latens hı T: hımérséklet R: egyetemes gázállandó.

22 A fenti formulából kiszámolhatjuk, hogy normál légköri nyomáson a víz 100 C-on forr fel. 1 mbar nyomáscsökkenéshez 0,027 C hımérséklet csökkenés társul. Ez körvonalazza a mőszer költséges voltát és nehézkes kezelhetıségét. Általában alacsony légnyomás értékeknél használatos (magas hegységekben), s ott is leginkább magasságmérésre vezették be (név utal rá - hipszométer). Alkalmazásánál minden esetben folyadékot forralunk, s pontosan meghatározzuk annak forráspontját.

23 A gyakorlatban a Clapeyron egyenlet módosított változata használatos: ln P = a (b/t f ) ahol P: légnyomás a és b: konstansok T f : forráspont hımérséklet Ez valamivel egyszerőbb, mint az eredeti Clapeyron egyenlet. Hazánkban nem igazán terjedt el ez a légnyomásmérı.

24 71. ábra A forráspontmérı vázlatos rajza Czelnai

25 4. Elektromos barométerek A meteorológiai hálózatban az automaták nyomásérzékelıje 3 db aneroid cellát tartalmaz. A cellákban kapacitásmérı van, mely az elektromos kapacitás változást frekvencia változássá alakítja át. A légnyomás pillanatnyi értékét a számítógép a három cella átlagaként adja meg. A gép úgy van beállítva, hogy ha a harmadik cella értéke nagyon eltér a másik kettıtıl, akkor azt a számításnál kihagyja. A mőszer mérési pontossága: 0,3 hpa. Lehet még pl. kvarckristályt is használni, mely piezorezisztenciája módosul a légnyomás változására

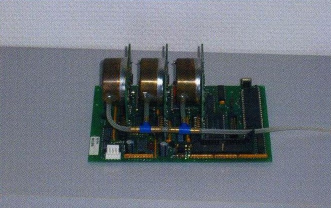

26 72. ábra Elektromos barométer (Vaisala DPA 21), amelyet hazánkban az automatákban használunk

27 Köszönöm figyelmüket!
