1 CNS Zeus 1

2 1. Termékinformáció 7 inch-es TFT kijelző, 480*234 felbontás Sztereó fülhallgató, beépített minőségi 1Wattos hangszóró, állítható hangerővel Gombvezérlés és érintőképernyő Beépített nagy érzékenységű SIRF STAR III GPS modul Beépített antenna, külső GPS antenna választható DivX/MP4/MP3 funkcióval AV funkcióval Lejátszott videó formátumok: ASF, AVI, MP4, WMV Lejátszott audió formátumok MP3, WAV, MID Kép formátumok: BMP, JPG, PNG, GIF Szöveg formátumok: TXT Tölthető külső DC12V-ról és autós töltőről Az LCD kijelző fényessége állítható FM transzmitter HOST USB1.1 port támogatás 2

3 2.Tartozékok: AC/DC Adapter: 1 darab Autóstöltő: 1 darab PNA tartó: 1 darab Fülhallgató: 1 darab AV kábel: 1 darab Használati útmutató (a hardverhez): 1 darab Garancialevél: 1 darab Külső GPS antenna: 1 darab* SD kártya: 1 darab* * Opcionális tartozék, az alapfelszereltség országonként eltérhet. 3.Autóstartó a. Rögzítse a tartót a szélvédőre ① Húzza le a védőfóliát a tapadókorongról, nyomja a fejet a szélvédőre, majd nyomja le a kart a képen látható módon. ② A kart felfelé nyomva, tekerje a gombot az ábrán látható módon, akkor leszedheti a tartót a szélvédőről. b. Rögzítse az egységet a tartóval 3

4 c. Az egység rögzítése után, a vizuális szöget a 4,5,6 tekerésével állíthatja. 4.Specifikáció Működési feltétel paraméterei Méret 210mm(L)*110mm W *38mm H Működési hőmérséklet -10 ~ +70 Tárolási hőmérséklet -40 ~ +80 Működési páratartalom 45% ~ 80%RH Tárolási páratartalom 30% ~ 90%RH Légnyomás 860Kpa ~ 1060 K pa Rendszer paraméterek CPU frekvencia 400MHZ Chipset SAMSUNG S3C2440A-40 SDROM 64MB Memória méret 64MB 4

5 Navigációs szoftver tárolás SD kártya vagy beépített NAND FLASH Operációs rendszer WINCE 5.0 NET Szoftver szerkesztő ARMV4 Alap paraméterek Videó kimenet típusa CVBS, PAL/NTSC automatikus felismerés Videó kimeneti feszültség 1.0Vpp/75ohm Kijelző méret 7 inch Kijelző felbontás Audió kimenet Hang kimenet Kétutas 0.25W/CHANE fülhallgató, egy csatornás 1W Átlag energiafogyasztás 6W Készenléti energiafogyasztás 24mW Dc bemeneti feszültség DC 9V--28V GPS hardver paraméter GPS Vevő modul Sirf Star III Frekvencia 1.575GHZ C/A CODE MHZ chip ráta Csatornák száma 20 csatorna Érzékenység -159dBm Pozíció pontosság 10m, 2D RMS 5m, 2D RMS, WAAS enable Adat frissítési ráta 1HZ Jel frissítés 0.1mp átlagban Forró indítás 1mp átlagban Hűvös indítás 38mp átlagban Hideg indítás 42mp átlagban Maximum pozíció magasság 18,000m Gyorsulás < 4g Beépített antenna típus Beépített porcelán antenna A beépített antenna erősítése 27dB A beépített antenna feszültsége 3.3V±5% A beépített antenna áramerőssége 15mA Külső antenna port MMCX Külső antenna feszültsége* 3.3V±5% 5

6 A külső antenna erősítése* 27dB A külső antenna áramerőssége* 15mA * Amennyiben tartozék a külső antenna! 5. Működési diagramm Jel Magyarázat Jel Magyarázat A 7 LCD kijelző J USB port B Külső antenna port K Audió frekvencia / videó frekvencia bemenet C Beépített antenna L Fülhallgató port 6

7 D Bekapcsoló gomb M DC 12V/2A bemenet E Menü N Akkumulátor tartó F AV kapcsoló gomb O SD kártya aljzat G Beállítás P Reset H Hangerő + Q Hangszóró I Hangerő - 7

8 6.Kezelés illusztrációk 6.1 Kikapcsolás Tartsa lenyomva a bekapcsoló gombot (D) legalább 3 másodpercig vagy tovább, ekkor a jelzőfény bekapcsol, majd megjelenik a kijelzőn a céglogó. működés közben, nyomja meg a Bekapcsoló gomb D gombot, a gép energiatakarékos állapotba lép, majd nyomja meg a Bekapcsoló gomb D újra, ekkor a készülék feléled 1 másodpercen belül: tartsa lenyomva a Bekapcsoló gombot D legalább 3 másodpercig működés közben, ekkor a készülék kikapcsol: Helyezze a töltő kimenetét a DC portba, majd helyezze a DC aljzatba a másik végét, ekkor látja a LOGO-t és a kurzort a kijelzőn, majd a rendszer 6 másodpercen belül belép a konzol interfészbe. Hat gomb található itt: 8

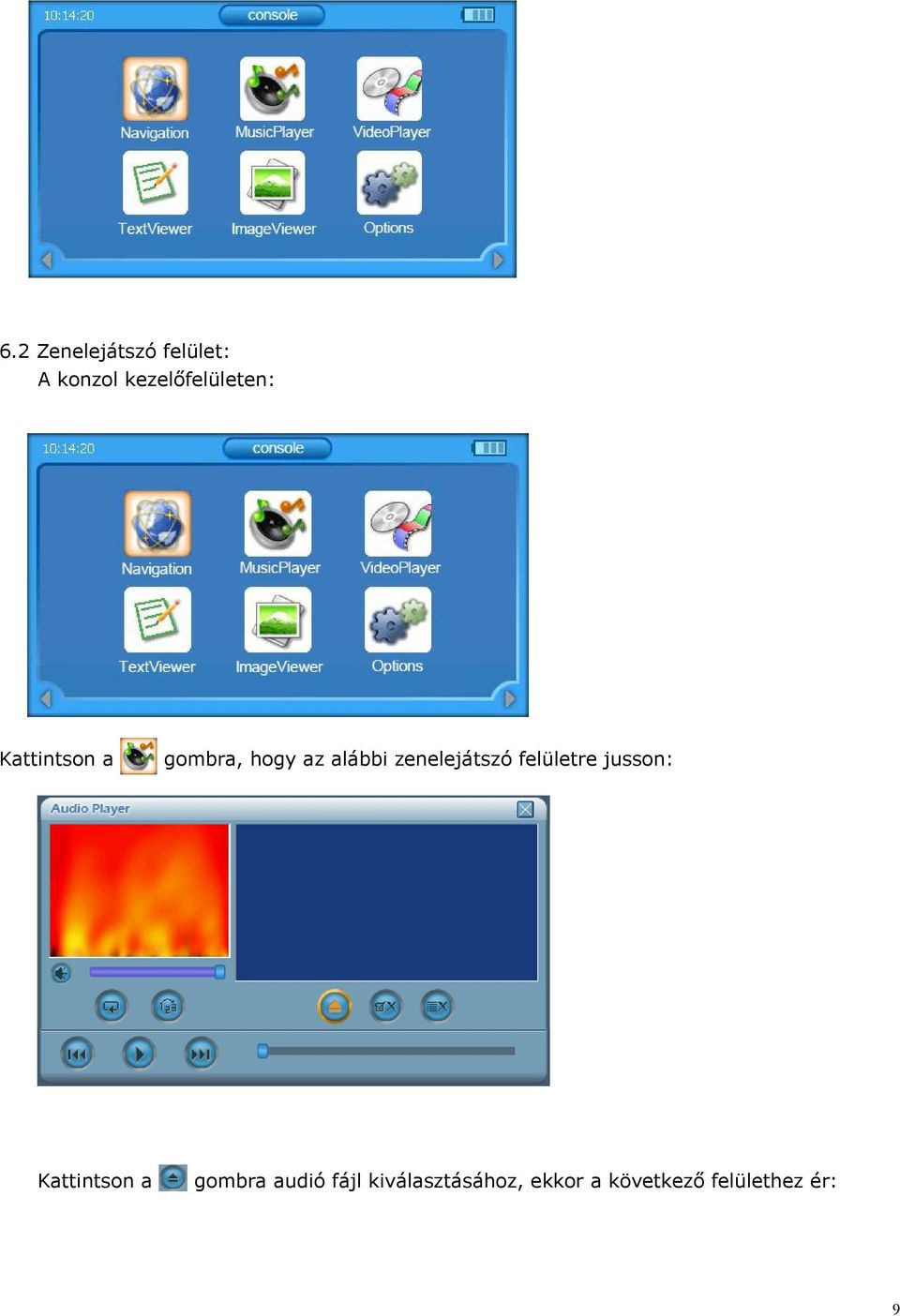

9 6.2 Zenelejátszó felület: A konzol kezelőfelületen: gombra, hogy az alábbi zenelejátszó felületre jusson: gombra audió fájl kiválasztásához, ekkor a következő felülethez ér: 9

10 Válassza ki az audió fájlt, és z gombra, vagy kattintson kettőt a fájlnévre: z kattintson a gombra ha további fájlokat szeretne hozzáadni a listához, majd gombra a zenelejátszó interfészbe lépéshez. gombra a zene lejátszásához; avagy rákattinthat kettőt a fájlnévre a zene lejátszásához: 1

11 Egyéb funkciók: z gombra a szünethez; z gombra a következő lejátszáshoz; z gombra az előző lejátszásához; z gombra az ismétléshez; z gombra a véletlenszerű lejátszáshoz; z gombra a hangszóró bekapcsolásához; z gombra a hangszóró kikapcsolásához; z gombra a kiválasztott fájl törléséhez; z gombra minden fájl törléséhez; z gombra a zenelejátszóból való kilépéshez. Hangerőállítás a hangerő kijelző csík -ra kattintással lehetséges; a lejátszási sebesség a sebesség jelző csík -ra kattintva állítható 6.3 Audio kimenet: Kapcsolja be a lejátszót és játsszon le egy audió (hang) fájlt, majd helyezzen egy fülhallgatót a készülékbe, majd állítsa be a hangerőt. (A hangszóró nem fog működni). 6.4 Videó lejátszás: A konzol működési felületen: gombra a videó lejátszási felületre lépéshez: 11

12 gombra videó fájl kiválasztásához, ekkor a következő felülethez ér: Válassza ki a videó fájlt, és kattintson az gombra, vagy kattintson kettőt a fájlnévre: Lehetősége van gombra kattintással minden fájl kijelöléséhez: 1

13 z gombra a videó lejátszó felülethez való visszatéréshez. gombra további videó fájlok hozzáadásához, és kattintson a gombra a videó lejátszó interfészhez lépéshez. gombra a lejátszáshoz, vagy kattinthat kettőt a fájl nevére is a lejátszás megkezdéséhez: gombra a kijelző kiszélesítéséhez: 1

14 z gombra a kijelző legnagyobb méretéhez: Egyéb funkciók: gombra a hangszóró kikapcsolásához gombra a hangszóró bekapcsolásához gombra a következő videó kiválasztásához gombra az előző videó kiválasztásához gombra a kijelölt fájl törléséhez gombra az összes fájl törléséhez gombra a kilépéshez Hangerőállítás a hangerő kijelző csík -ra kattintással lehetséges; a lejátszási sebesség a sebesség jelző csík -ra kattintva állítható 6.5 AV IN funkció: Bekapcsolás után, nyomja meg az AV gombot a videó bemenet funkció eléréséhez, majd csatlakoztassa az AV kábelt, ami már a külső megjelenítő eszközre rá van kötve, ekkor a készülék ugyanazt a képet fogja mutatni, mint a külső eszköz, és egyszerre fogják a hangot is visszaadni. 1

15 6.6 E-book funkció: A konzol interfészen: gombra a szöveg nézegető felületre lépéshez: gombra a választható szövegfájlok megjelenítéséhez: Válassza ki a kívánt fájlokat, majd kattintson az gombra vagy kattintson kettőt a fájl nevére a Szöveg böngésző felülethez visszatéréséhez: 1

16 gombra a fájl információinak megtekintéséhez, beleértve a méretét, létrehozásának idejét, megtekintés idejét: z gombra a lapozási idő, font méret, szín, és háttérszín beállításához: Egyéb funkciók: z gombra az első oldal megtekintéséhez 1

17 z gombra az utolsó oldalhoz lépéshez z gombra a visszalapozáshoz z gombra az előre lapozáshoz z gombra a lassú, de folyamatos lapozáshoz z gombra a kilépéshez 6.7 JPEG képnézegetés Konzol interfészben: z ikonra az alábbi felületbe lépéshez: gombra a tulajdonságok ablak megjelenítéséhez, ami a fájl név, méret, és magasság/szélesség/szín információkat mutatja: 1

18 z gombra a bemutató késleltetés/sorrend/ismétlés funkciókhoz: gombra a fájl lista kiválasztásához, majd belépjen a következő felületre: Válassza ki a kívánt fájlt, majd kattintson az gombra vagy kattintson kettőt a fájl nevére a Képnézegető felülethez: 1

19 Egyéb funkciók: z gombra az előző kép megjelenítéséhez; z gombra a következő kép megjelenítéséhez; z gombra a PowerPoint prezentációba lépéshez; z gombra az eredeti méret megtekintéséhez z gombra a kicsinyítéshez z gombra a nagyításhoz z gombra a kép 90 fokkal balra forgatáshoz z gombra a jobbra forgatáshoz z gombra a kilépéshez 6.8 GPS vevő ellenőrzése, beállítása A konzol menüben: 1

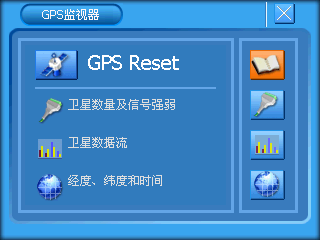

20 Kattinston a gombra rendszerbeállítás módba lépéshez: GPS monitor ikonra a felügyeleti üzemmódba lépéshez: gombra a felügyeleti üzemmódba lépéshez: gombra a GPS vételi jel frissítéséhez. 2

21 a műhold adat felülethez jutáshoz: gombra a műhold jelet kijelző felülethez lépéshez: gombra a szélesség, magasság és idő kijelzéséhez: Az információ megszerzése után kattintson a gombra a rendszerbeállító felülethez való visszalépéshez. Megjegyzés: a GPS monitor funkciót nyílt terepen ajánlott tesztelni, máskülönben 2

22 előfordulhat, hogy nincs értékelhető GPS jel. 6.9 Nyelv választás A rendszerbeállító felület alatt: gombra a nyelvválasztó menübe lépéshez, majd kattintson a gombra: Válassza ki a kívánt nyelvet, majd kattintson az gombra a rendszerbeállításhoz való visszatéréshez FM transzmitter funkció A rendszerbeállító felület alatt: 2

23 z gombra az FM transzmitter beállító felülethez lépéshez: Kapcsolja be vagy ki az FM adást az ON vagy OFF gombokkal, majd kattintson a vagy gombra a frekvencia meghatározásához. Végül kattintson az gombra a kilépéshez Érintőkijelző kalibrálás A rendszerbeállító felületen kattintson az ikonra az érintőkijelző kalibrálás felülethez lépéshez, nyomja meg a középső keresztet hosszan a kijelzőn megjelenő utasítások szerint, amíg automatikusan és nem ugrik a kereszt a bal felső sarokba, majd sorban, egyenként pozícionálhatja a bal alsó, jobb alsó és jobb felső helyeken a jelölést. Ha sikertelen, akkor automatikusan újrakezdődik a kalibrálás; ha sikeres akkor az OK felirat jelenik meg a kijelzőn, ekkor kattintson a kijelzőn bárhová a kalibrálás mentéséhez és a kilépéshez. Kalibrálás után a készülék elmenti az adatokat, így nem fog semmilyen információ elveszni, még ha ki is kapcsolja a gépet, a kalibrálás megmarad Rendszerinformáció beállítás Lépjen a rendszer beállító felületre: 2

24 gombra a rendszer beállító felületen: 6.13 Navigációs szoftver futtatása Helyezze be az SD kártyát, majd a főmenüben: 2

25 gombra az alábbi felület megjelenítéséhez: Válassza a navigációs szoftver beállító gombot az alábbi menühöz: gombra az alábbi fájlböngésző felülethez: Válassza ki a navigációs szoftver indító alkalmazását (megjelölheti az automatikus futtatás bekapcsoláskor menüpontot), kattintson az gombra a kilépéshez és a főmenübe való visszatéréshez: 2

26 navigációs jelre a navigációs szoftver indításához. (Az alábbi kép csak illusztráció) 6.14 Gomb funkciók Navigációs szoftver használata közben hanganyag vagy videó lejátszásához kattintson a MENU gombra, hogy visszaléphessen a főmenübe; Nyomja meg a MENU gombot hosszan a kijelző kalibrálásához. Nyomja meg a POWER gombot hosszan (3mp) a készülék ki/be kapcsolásához; röviden megnyomva a POWER gombot a SLEEP állapot kapcsolható ki/be. Nyomja meg az AV gombot az AV IN funkcióhoz Nyomja meg az ESC gombot a visszalépéshez Nyomja meg a RESET gombot a lejátszó gyors újraindításához Nyomja meg a SETUP gombot az OSD felülethez: Funkció választás : kattintson a menüre az alsó sorban a TV vagy GPS felülethez, válassza a TV -t, ekkor a kijelző a videó jelet fogja megjeleníteni az AV bemenethez, (kék kijelző lesz, ha nincs bemeneti jel), ha a GPS -t választja, akkor a navigációs felület jelenik meg. Az AV gombbal ugyanezt a funkciókat elérheti. Háttérvilágítás : kattintson a menüre az alsó sorban a háttérvilágítás állításához a világosabb, - a sötétebb LCD kontraszt : kattintson a menüre az alsó sorban az LCD kijelző állításához növeléshez, és - a csökkentéshez TV kijelző mód : kattintson a menüre az alsó sorban a videó jel kijelzési 2

27 módjának meghatározásához:16/9 vagy 4/3 Hangszóró némítás : kattintson a menüre az alsó sorban az OFF (a hangszóró bekapcsolva), vagy ON (a hangszóró kikapcsolva) Nyomja meg a SET gombot újra vagy nyomja meg a kilépés gombot az OSDn (a hatodik pont) az OSD beállításból való kilépéshez. 7. Fontos tudnivalók Kerülje a készülékkel a forró, párás vagy poros helyeket Tartsa az antennát vízszintes pozícióban, az ég felé irányítva A kiegészítő külső antenna segít a jelvételt erősíteni Amennyiben a készüléket gépjárműben használja, ne feledje el az autóból kivenni, ha hosszabb ideig napos helyen parkol. 8. Általános problémák: Probléma Ok Megoldás Nem lehet Hosszú ideig nem volt használva; Töltse fel az akkumulátort; bekapcsolni a A töltő nincs jól csatlakoztatva Ellenőrizze a töltő csatlakozást Nincs jel Nem szabad ég alatt van Menjen fedett helytől távol Gyorsan lemerül Nagyon alacsony a működési Kerülje a használatát túl hőmérséklet; alacsony, vagy túl magas Nem a megfelelő akkumulátorral használja; Az akkumulátor elöregedett hőmérsékleten; Ellenőrizze a navigációs beállításokat Állítsa be újra A TFT LCD bekoszolódott Tisztítsa meg egy puha készüléket Nem tudom elindítani Jobb akkumulátort és töltőt használjon a navigációs szoftvert A kijelző nem tiszta kendővel Nincs hang A hangerő a legkisebb állásban van Állítsa be a hangerőt Az érintőkijelző Az érintőkijelző nincs jól kalibrálva Kalibrálja újra furcsán viselkedik A funkciók nem RESET -elje le a készüléket viselkednek normálisan 2
