Figyelmeztetés. A gyártó fenntartja a jogot a készülék fejlesztésére, megváltoztatásá- ra, minden külön értesítés nélkül. (A Tablet nem vízálló!

Átírás

1 Tartalomjegyzék Figyelmeztetés Gombok és megjelenés Érintőképernyő Bekapcsolás ESC Menü Hangerőszabályozás Fülhallgató kimenet Video kimenet csatlakozó Memória kártya MicroUSB Reset Első használat Akkumulátor kezelése és töltése Csatlakoztatás számítógéphez Eszköz kezelőfelülete Fő kezelőfelület leírása Az állapotsor leírása Az érintőképernyő használata Főbb eszköz beállítások Néma üzemmód Alkalmazások Biztonság Tárolás Nyelv & billentyűzet Dátum & idő beállítás USB meghajtó és memória Készülék adatok... 5 Alkalmazások telepítése és kezelése Alkalmazás telepítő... 6 Probléma kezelés... 7 Fő funkciók...

2 Figyelmeztetés Ez a kézikönyv fontos biztonsági adatokat tartalmaz a készülék pontos használatát illetően a balesetek elkerülése érdekében. Kérjük, alaposan olvassa el a leírást a használat előtt. Ne tartsa magas hőmérsékletű, nedves vagy poros helyen a készüléket! Óvja készülékét a melegtől, főleg nyáron! Ne tartsa a készüléket zárt, napon álló autóban! Kerülje a leesés, ütődés, sérülés, képernyő karcolódás veszélyét! Kérjük, mindig a megfelelő hangerőn használja a készüléket. Használjon fülhallgatót mások zavarásának elkerülése végett, illetve amennyiben fülzúgást észlel, halkítsa le azt, vagy hagyja abba a használatot! Kérjük, a készülék töltését az alábbi esetekben végezze, A Ha a töltöttség ikon azt mutatja, hogy a készülék lemerült B A rendszer automatikus leállása után (töltöttség hiánya miatt) a lehető leghamarabb C Amennyiben a funkció gombok nem reagálnak D Amennyiben a készülék jobb felső sarkában megjelenik a piros ikon Amennyiben a készülék formázás, vagy letöltés közben van, ne kapcsolja ki a készüléket hirtelen, vagy szakítsa meg a töltést, mert az rendszerhibához vezethet! Ne szedje szét a készüléket, ne használjon alkoholt, higítót, vagy benzint a készülék tisztításához! Ne használja a készüléket olyan helyen, ahol az elektromos készülékek használata nem megengedett (különösen repülőgépen)! Ne használja a készüléket vezetés vagy séta közben! Az USB kábel csak adatátvitelre szolgál! A gyártó fenntartja a jogot a készülék fejlesztésére, megváltoztatásá- ra, minden külön értesítés nélkül. (A Tablet nem vízálló!) 1

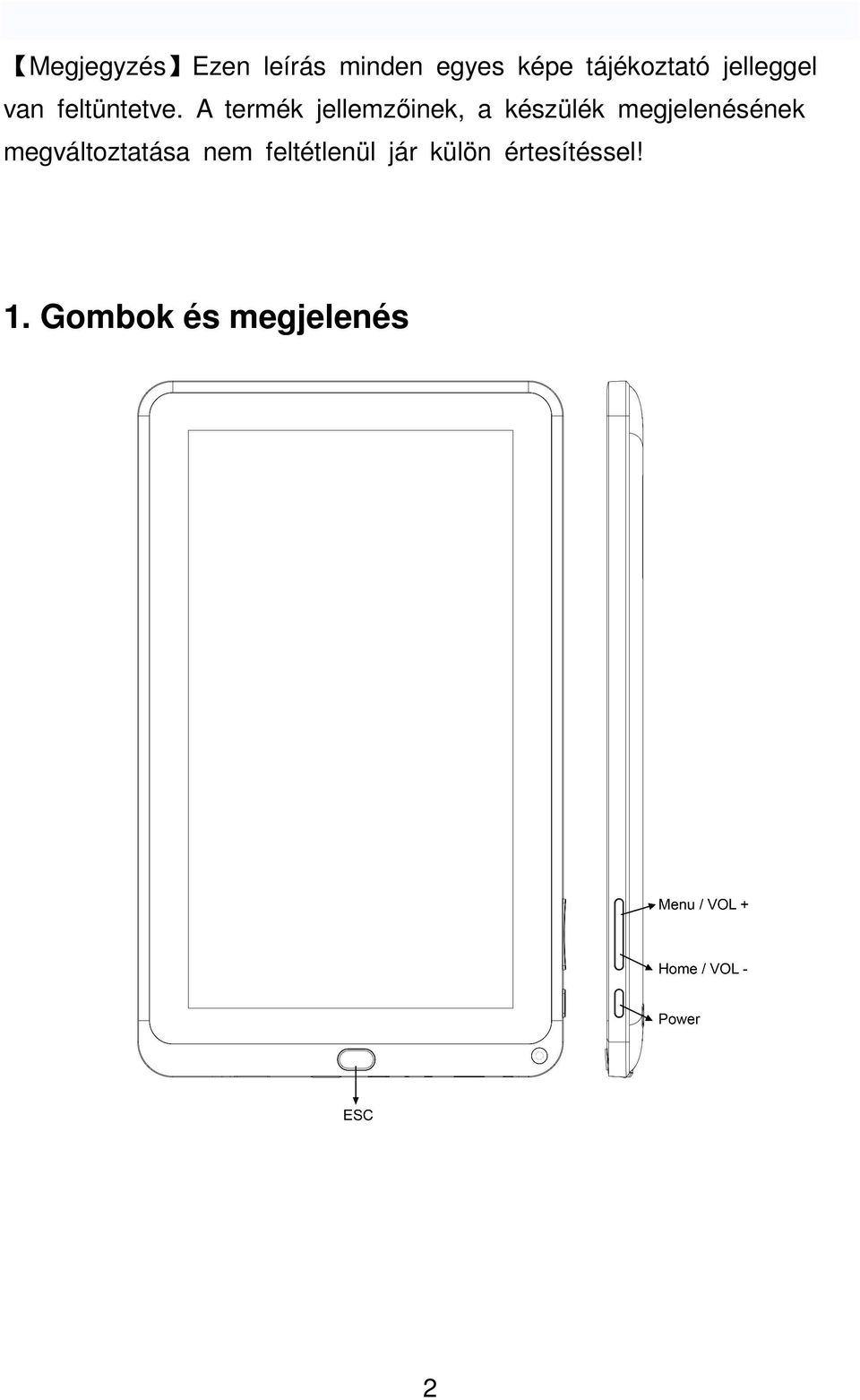

3 Megjegyzés Ezen leírás minden egyes képe tájékoztató jelleggel van feltüntetve. A termék jellemzőinek, a készülék megjelenésének megváltoztatása nem feltétlenül jár külön értesítéssel! 1. Gombok és megjelenés 2

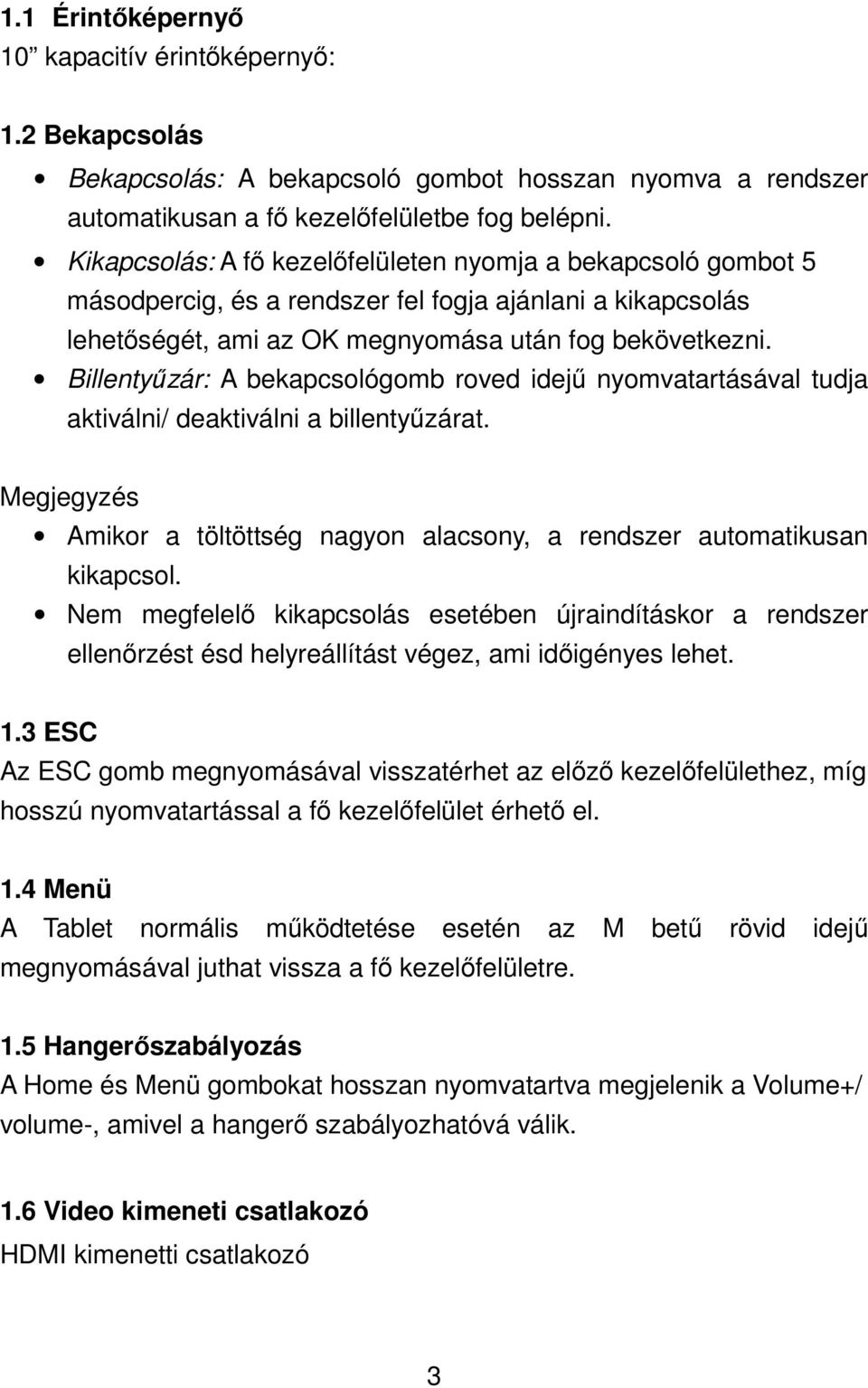

4 1.1 Érintőképernyő 10 kapacitív érintőképernyő: 1.2 Bekapcsolás Bekapcsolás: A bekapcsoló gombot hosszan nyomva a rendszer automatikusan a fő kezelőfelületbe fog belépni. Kikapcsolás: A fő kezelőfelületen nyomja a bekapcsoló gombot 5 másodpercig, és a rendszer fel fogja ajánlani a kikapcsolás lehetőségét, ami az OK megnyomása után fog bekövetkezni. Billentyűzár: A bekapcsológomb roved idejű nyomvatartásával tudja aktiválni/ deaktiválni a billentyűzárat. Megjegyzés Amikor a töltöttség nagyon alacsony, a rendszer automatikusan kikapcsol. Nem megfelelő kikapcsolás esetében újraindításkor a rendszer ellenőrzést ésd helyreállítást végez, ami időigényes lehet. 1.3 ESC Az ESC gomb megnyomásával visszatérhet az előző kezelőfelülethez, míg hosszú nyomvatartással a fő kezelőfelület érhető el. 1.4 Menü A Tablet normális működtetése esetén az M betű rövid idejű megnyomásával juthat vissza a fő kezelőfelületre. 1.5 Hangerőszabályozás A Home és Menü gombokat hosszan nyomvatartva megjelenik a Volume+/ volume-, amivel a hangerő szabályozhatóvá válik. 1.6 Video kimeneti csatlakozó HDMI kimenetti csatlakozó 3

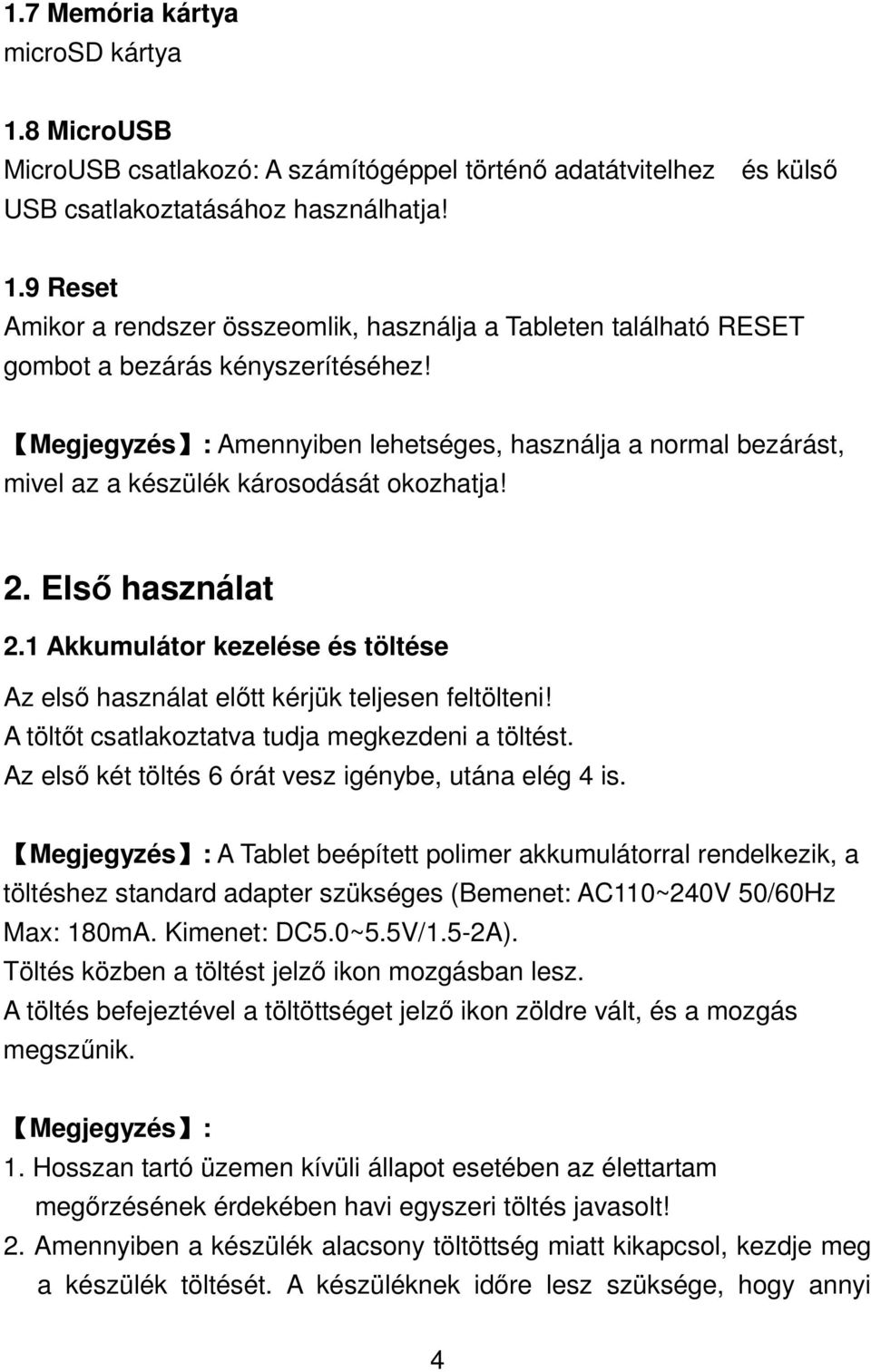

5 1.7 Memória kártya microsd kártya 1.8 MicroUSB MicroUSB csatlakozó: A számítógéppel történő adatátvitelhez és külső USB csatlakoztatásához használhatja! 1.9 Reset Amikor a rendszer összeomlik, használja a Tableten található RESET gombot a bezárás kényszerítéséhez! Megjegyzés : Amennyiben lehetséges, használja a normal bezárást, mivel az a készülék károsodását okozhatja! 2. Első használat 2.1 Akkumulátor kezelése és töltése Az első használat előtt kérjük teljesen feltölteni! A töltőt csatlakoztatva tudja megkezdeni a töltést. Az első két töltés 6 órát vesz igénybe, utána elég 4 is. Megjegyzés : A Tablet beépített polimer akkumulátorral rendelkezik, a töltéshez standard adapter szükséges (Bemenet: AC110~240V 50/60Hz Max: 180mA. Kimenet: DC5.0~5.5V/1.5-2A). Töltés közben a töltést jelző ikon mozgásban lesz. A töltés befejeztével a töltöttséget jelző ikon zöldre vált, és a mozgás megszűnik. Megjegyzés : 1. Hosszan tartó üzemen kívüli állapot esetében az élettartam megőrzésének érdekében havi egyszeri töltés javasolt! 2. Amennyiben a készülék alacsony töltöttség miatt kikapcsol, kezdje meg a készülék töltését. A készüléknek időre lesz szüksége, hogy annyi 4

6 töltöttsége legyen, hogy be tudjon lépni a fő menübe. 3. A készülék töltése az optimális töltési idő elérése érdekében készenléti állapotban javasolt! A képernyő működése hosszabb töltési időt eredményez. 2.2 Csatlakoztatás számítógéphez A számítógéphez történő csatlakoztatáshoz használja az USB kábelt, amikor is a készülék fel fogja ajánlani a csatlakoztatás lehetőségét. Ekkor válassza a Csatlakoztatás opciót a készülék csatlakoztatásához. Csatlakoztatott állapotban lehetősége lesz a készüléken vagy a memóriakártyán lévő fájlok másolására, törlésére is. 5

7 3. Készülék kezelőfelülete 3.1 Fő kezelőfelület leírása Bekapcsolás után egyből a fő kezelői felület jelenik meg. A fő kezelőfelületen lévő ikonok mozgatásához tartsa a kiválasztott ikont 3 másodpercig nyomva, az megnagyobbodik, majd mozgathatóvá válik. Ikonok törlése: a kiválasztott ikont 3 másodpercig nyomva az megnagyobbodik, húzza azt a Kuka ikonra, az ikon pirossá válik, ezzel a törlés megtörtént. 6

8 A képernyő felületét hosszan nyomva az alábbi felület jelenik meg: 3.2 Az állapotsor leírása Az állapotsor a képernyő tetején jelenik meg. A bal fölső sarokban az alábbi ikonok láthatók: memória kártya, USB csatlakozás állapota, stb. A jobb alsó sarokban az alábbi ikonok láthatók: töltöttség állapota, pontos idő, idő beállítása, Beállítások gomb, ESC gomb 3.3 Az érintőképernyő használata A készülék 10 érintőképernyővel rendelkezik. Bármelyik kezelőfelületről könnyen visszajuthat a fő kezelőfelületre a ikon megnyomásával, ami a bal alsó sarokban található. Ez az ikon funkcióját tekintve megfelel a készüléken található nyomógombnak. Ezt az ikont megérintve visszaléphet az előző oldalra. Az aktuális olbal menüjébe ezzel az ikonnal léphet be Ez az ikon gombbal. funkcióját tekintve megegyezik a készüléken található menü 7

9 A fő kezelőfelületen az ikonok megérintésével tudja megnyitni az alkalmazásokat. 4. A készülék főbb beállításai Beállítások: Kattintson a beállítás ikonra menübe belépni., így tud a Beállítások 8

10 4.1 Néma üzemmód, Hangerő, Jelzőhangok, Képernyő hangjának némítása 9

11 4.2 Alkalmazások Alkalmazások kezelése Ismeretlen források: Kattintson az Ismeretlen források -ra, majd az OK -ra Alkalmazások kezelése: Alkalmazások kezelése, törlése Hogyan történik az eltávolítás? 1. Lépjen be a Beállításokba Beállítások > Alkalmazások > Alkalmazások kezelése Itt jelenik meg a telepített alkalmazások listája. 2. Kattiktson a törölni kívánt alkalmazásra 3. Kattintson a törlésre 10

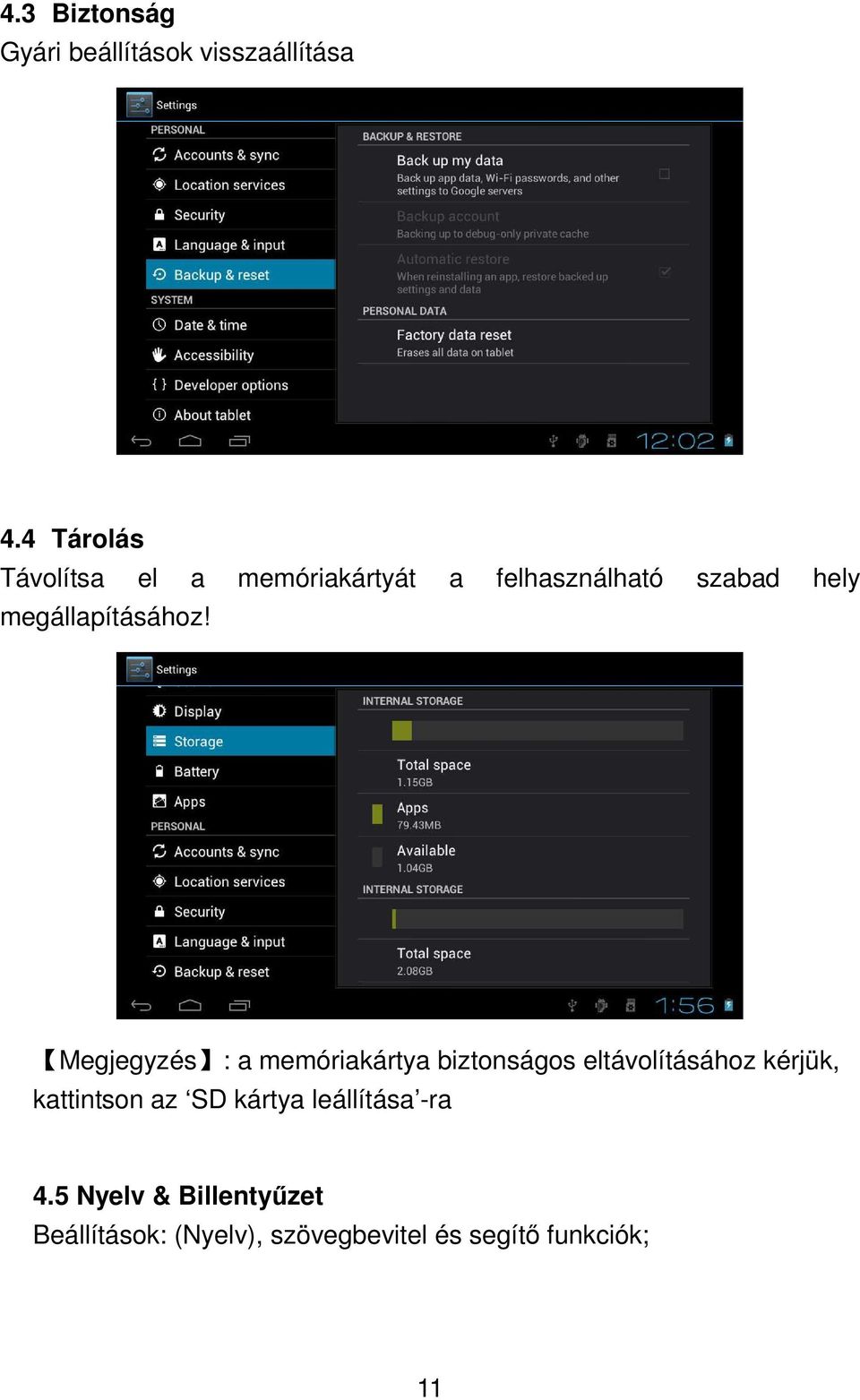

12 4.3 Biztonság Gyári beállítások visszaállítása 4.4 Tárolás Távolítsa el a memóriakártyát a felhasználható szabad hely megállapításához! Megjegyzés : a memóriakártya biztonságos eltávolításához kérjük, kattintson az SD kártya leállítása -ra 4.5 Nyelv & Billentyűzet Beállítások: (Nyelv), szövegbevitel és segítő funkciók; 11

13 Nyelv kiválasztása: 54 nyelv érhető el Megjegyzés: Az Android operációs rendszer 54 nyelvet támogat, az adott készülék 14-et. Android billentyűzet: Android billentyűzet beállításai Nyomógomb hangjának ki/be kapcsolása Automatikus nagybetű használata Opciók mutatása: Gépelés közben a lehetséges szavak mutatása Automatikus szövegkiegészítés 4.6 Dátum & idő beállítása A dátum, az idő, az időzóna és a formátum is beállítható. 4.7 USB meghajtó és telefon memória 12

14 OTG/HOST/SLAVE Telefon adatok 5 Alkalmazások telepítése és kezelése 5.1 Alkalmazás telepítő Ez a készülék támogatja a harmadik fél által kifejlesztett Android alkalmazásokat, amiket hálózaton keresztül telepíthet, illetve a memóriakártyára is átmásolhat. Az alkalmazás telepítő ikonra kattintva az alábbi lehetőségek jelennek meg: Telepítés, Kezelés, Kilépés Válassza ki, hogy a belsőmemóriára, vagy a MicroSd kártyára kíván-e menteni. Válassza ki a telepíteni kívánt alkalmazást, kattintson rá, majd a fő menübe visszatéréskor a letöltött alkalmazást megtalálja. Megjegyzés: néhány harmadik fél által kifejlesztett alkalmazás nem helyezhető át a memória kártyára, vannak olyan alkalmazások is, amik nem működnek megfelelően az adott készüléken. Alkalmazás kezelés: Kattintson az alkalmazás kezelésre a harmadik fél által kifejlesztett alkalmazások felületének eléréséhez. 13

15 6 Probléma kezelés 1. A készülék nem kapcsol be 1) Ellenőrizze a töltöttségi szintet 2) Ellenőrizze a töltőt 3) Amennyiben ezután sem tudja bekapcsolni a készüléket, forduljon az garancialevélen feltüntetett szervízhez! 2. Bekapcsolás után a készülék képe eltűnik 1) Töltöttségi szint alacsony, kérjük töltse fel a készüléket! 3. Fülhallgatóval nem hallatszik a hang 1) Ellenőrizze a hangerő beállításait! 2) Ellenőrizze, hogy nem sérült-e a zene fájl! Próbáljon egyéb zeneszámokat lejátszani, hogy ki tudja szűrni a fájl meghibásodását (ez gyakran zajjal, recsegéssel jár). 4. Nem tud zeneszámot lejátszani, másolni stb. 1) Kérjük ellenőrizze a kapcsolatot a számítógép és a készülék között! 2) Ellenőrizze, hogy nem telt-e be a memória! 3) Ellenőrizze az USB kábel állapotát! 3) Ellenőrizze az USB csatlakozás állapotát! 7 Főbb adatok Hardver konfiguráció Méret: (hosszúság * szélesség* vastagság) 267x164 x14mm CPU processzor gyorsaság: 800MHz-1. 2GHz 560MHzDSP Memória: 4G -32G RAM: 512 MB-1G Memória kártya: 128M-16G Kijelző: 10 Kapacitív, multi-touch Felbontás: 1024*600 Akkumulátor kapacitás, tulajdonságok: újratölthető, beépített, polimer, 14

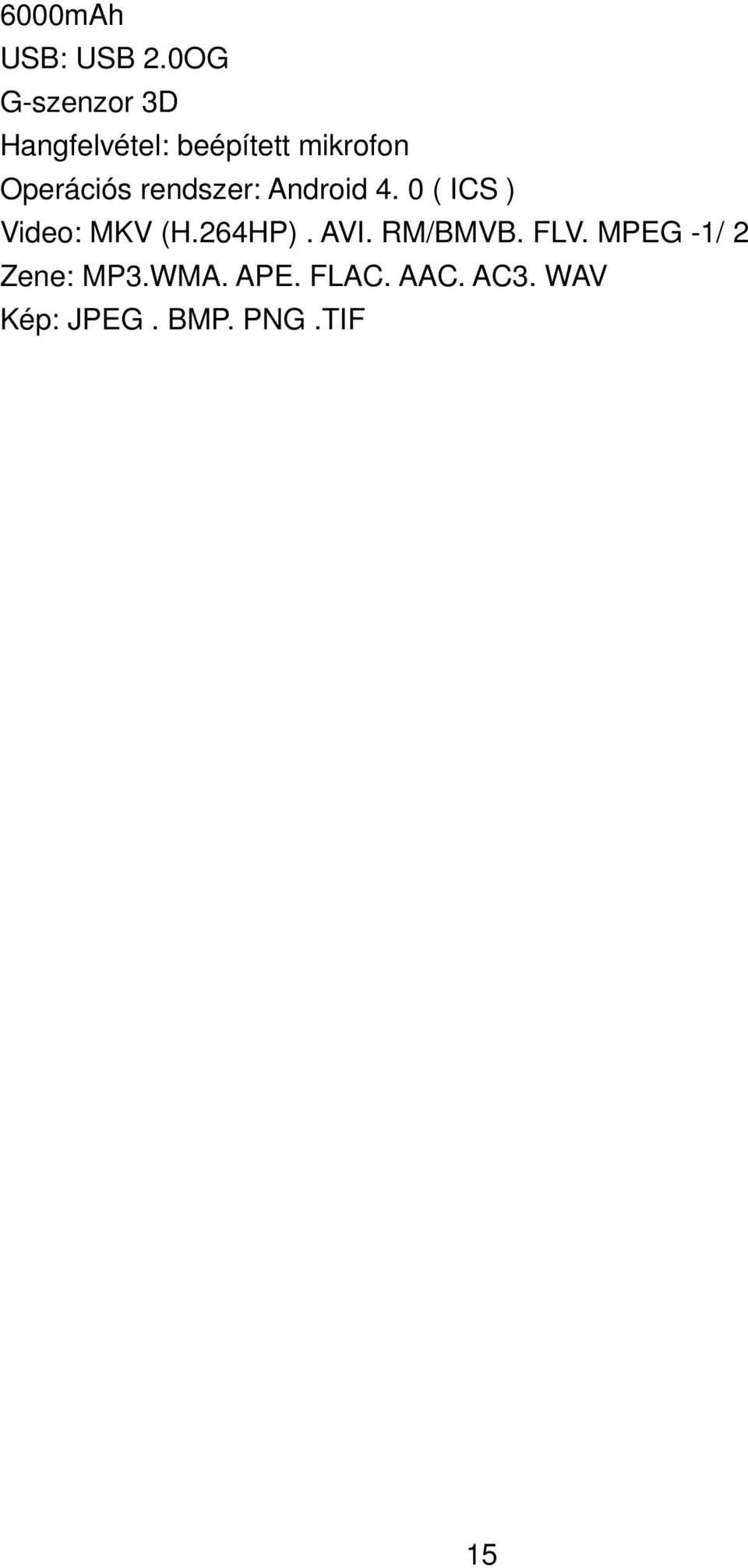

16 6000mAh USB: USB 2.0OG G-szenzor 3D Hangfelvétel: beépített mikrofon Operációs rendszer: Android 4. 0 ( ICS ) Video: MKV (H.264HP). AVI. RM/BMVB. FLV. MPEG -1/ 2 Zene: MP3.WMA. APE. FLAC. AAC. AC3. WAV Kép: JPEG. BMP. PNG.TIF 15
