1 Szennyvízelvezető hálózat rekonstrukciója Budapesten Készítette: Gerőfi-Gerhardt András Hálózatüzemeltetési Osztály

2 Tartalom Alapfeladatunk Csatornarekonstrukciós munkák papíron Beruházási folyamat elemei: Igény felmérés Értékelés Tervezés Kivitelezés

3 A Fővárosi Csatornázási Művek alapfeladatai A fővárosi lakosság és a gazdálkodó szervezetek részére közüzemi szolgáltatás keretében szenny- és csapadékvíz-elvezetés és tisztítási feladatok ellátása

részére közüzemi szolgáltatás keretében szenny-

4 FCSM kezelésű csatorna hálózat (2012) ezer bekötés db tisztítóakna víznyelőakna átemelő telep automata - 10 személyzetes - 2 szennyvíztisztító telep - teljes csatornahossz (bekötésekkel együtt) > 5400 km

telep - 191 automata - 10 személyzetes - 2

5 FCSM kezelésű csatorna hálózat (2012) Törzscsatorna hálózat (bekötések nélkül) rendszer szerinti megoszlás rendszer hossz (m) Csapadékvíz 11,1% Egyesített 54,8% Szennyvíz 34,1% Összesen után 18.1% 1900 előtt 4.1% % % % Átlagéletkor: 38 év % % %

Szennyvíz 34,1% 1 331 111 Összesen 3 902 987 2012. 12. 31. 2000 után 18.1% 1900 előtt 4.

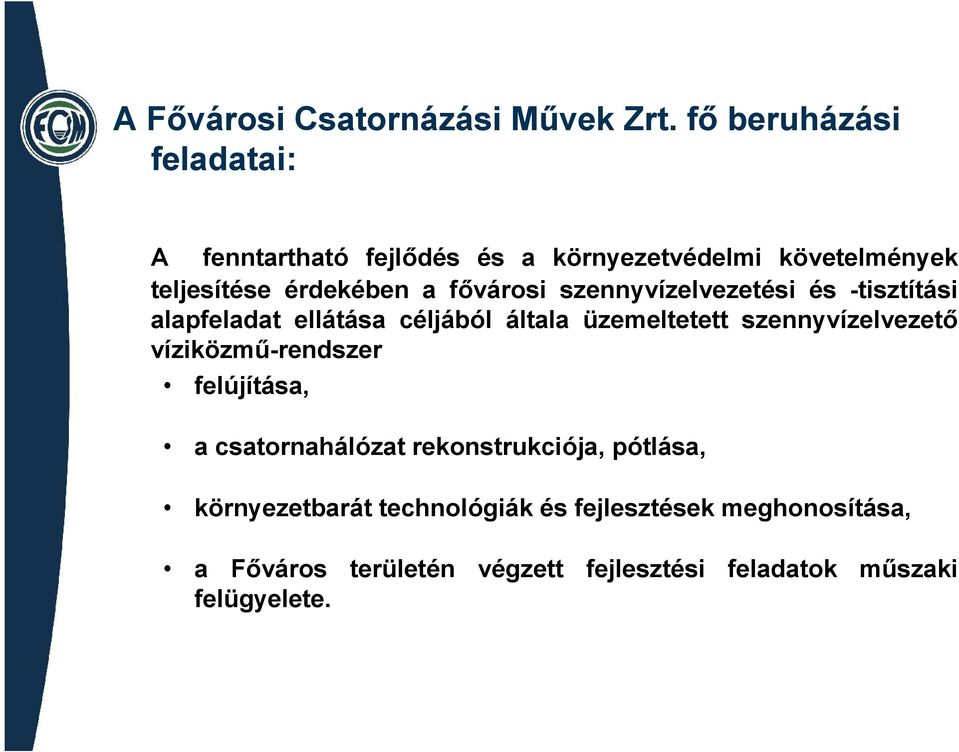

6 A Fővárosi Csatornázási Művek Zrt. fő beruházási feladatai: A fenntartható fejlődés és a környezetvédelmi követelmények teljesítése érdekében a fővárosi szennyvízelvezetési és -tisztítási alapfeladat ellátása céljából általa üzemeltetett szennyvízelvezető víziközmű-rendszer felújítása, a csatornahálózat rekonstrukciója, pótlása, környezetbarát technológiák és fejlesztések meghonosítása, a Főváros területén végzett fejlesztési feladatok műszaki felügyelete.

fővárosi szennyvízelvezetési és -tisztítási alapfeladat ellátása céljából általa üzemeltetett szennyvízelvezető

7 Beruházási folyamat résztvevői - Igazgatóságok - igények jelzése - kiviteli tervek konzultációja, üzemeltetői érdek érvényesítése - Beruházási Osztály bonyolító szervezet műszaki ellenőrzés, átadás-átvétel bonyolítása - Központi Beszerzés és Anyaggazdálkodási Osztály Közbeszerzési Eljárások lefolytatása - Mérnöki Csoport tervjóváhagyás megfeleltetés a távlati elvárásoknak

műszaki ellenőrzés, átadás-átvétel bonyolítása - Központi Beszerzés és Anyaggazdálkodási

8 Beruházások szabályozása Beruházási szabályzat Társaság saját beruházási forrásainak felhasználása Társaság saját beruházási folyamatainak szabályozása Beruházási rend kialakítása, gazdaságos megvalósítás Beruházási előterv Beruházási Terv (feladatok, források) Időközbeni módosítások szabályozása Tervezés és kivitelezés közbeszerzés alapján Jogszabályi megfelelés, Műszaki alkalmasság, Nyílt verseny, Folyamatos rendelkezésre állás Igényfelmérés

előterv Beruházási Terv (feladatok, források) Időközbeni módosítások szabályozása Tervezés és kivitelezés

9 Állapotvizsgálat Mérettartomány szerinti megoszlás méret hossz cső /<80cm 78,5% mászható / cm 16,4% ,1% járható />150 cm Gravitációs üzem» Az állapot részletesen vizsgálható Korszerű vizsgáló eszközök, géppark

5,1% 198 570 járható />150 cm 3 902 987 Gravitációs üzem» Az

10 Hagyományos csatornabúvár

11 Önjáró kamerás vizsgálat (CCTV) Mérettartomány:DN , 300/ /900cm tojás szelvény Vizsgálható hossz: m/nap

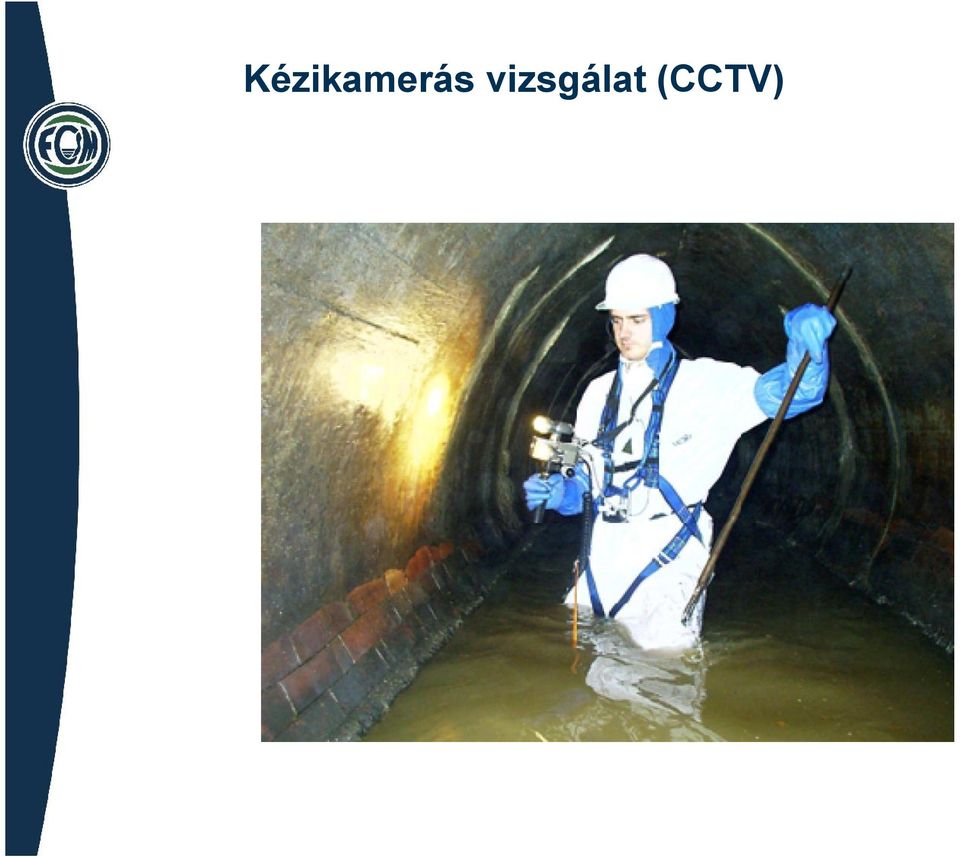

12 Kézikamerás vizsgálat (CCTV)

14 Kézi mozgatású kamerák

15 Legkorszerűbb berendezések (SAT)

16 Legkorszerűbb berendezések (SAT)

17 Legkorszerűbb berendezések (SAT)

18 Legkorszerűbb berendezések - Kamerás mosófej

19 Felszereltség Kamerák: - Önjáró kamera - Kézikamera - Kézi mozgatású kiskamera - Kamerás mosófej 9 Búvárcsoport 1 belső javító brigád 1 ipari búvár csoport 7 db 2 db 8 db 1 db

20 Vizsgált mennyiségek, hosszak Csőcsatornák önjáró kamerával: fm/műszak Mászható szelvények kézikamerával: fm/műszak Járható szelvények kézikamerával: fm/műszak Évente km MSZ EN szabványon alapuló vizsgálat

fm/műszak Járható szelvények kézikamerával: 300-500 fm/műszak

21 Adatfeldolgozás folyamata

22 IKAS 32 - MSZ EN

23 IKAS 32 - MSZ EN Szabványban rögzített hibák betáplálva - (vizsgálat nem szubjektív); Hibák kódolása útján a hibaféleségek egyértelműen azonosíthatóak; Hibaosztályba sorolás hiba súlyosságát adja meg Vizsgálati jelentések készítése Vizsgálat alapadatai Bögejelentés Lejtésgrafika

24 Vizsgálati jelentés (Bögejelentés)

25 Vizsgálati jelentés (Szakaszgrafika)

26 GIS digitális térkép és adatbázis

27 GIS prioritás modul

28 Prioritás Budapest modell

29 Bridgman módszer Matematikai módszer - Komplex rendszerek vizsgálata, FCSM-nél több mint 2 évtizedes gyakorlata van Komplex rendszer elemei között állít fel sorrendet Elemek» csatornaszakaszok; Értékelési tényezők (pl.: fektetési mélység, általános állapot) Értékelési tényezőnként súlyszámok meghatározása (1-10) Preferenciahányados, illetve prioritási mutató számítása útján végezzük az összehasonlításokat m Oij Ci,I=Π (---) j Oij c prioritási mutató egy dimenzió nélküli viszonyszám

30 1. Beruházások előkészítése - Prioritások Objektív vizsgálat + szubjektív/mérnöki elemzés Hálózatmérnöki Csoport >> Javaslattétel a Beruházási Osztály felé útépítések előtt elhasználódott állapotú csatornaszakaszok cseréje Együttműködés kiemelt projektekkel (Kossuth tér, Március 15. tér) Társközművek tervezett felújításai Kritikus csőanyagok (románbeton, bauxit) Kiemelt területek, környezetvédelmi szempontok (Budai vár) Üzemeltetési problémák, üzemzavarok

31 Prioritások kiemelt állami beruházás évi Kossuth téri csatornarekonstrukció: Közbeszerzés eljárás sikeresen zárult A beruházás év februárjában kezdődött, befejezési ideje: július vége. Beruházás előirányzott összege 455 millió Ft. A beruházás mintegy 688 fm csatornarekonstrukciót jelent

32 2. Terveztetés, engedélyezés Tervezés, tervek munkaközi egyeztetése az üzemeltetői, beruházói érdekek szem előtt tartásával: Szelvényméret, alak (vízszállító képesség) Csőanyag kiválasztása (kopásállóság, korrózióállóság) Technológia meghatározása Közműhelyzet megismerése Engedélyeztetés tervezői feladat (vízjogi létesítési engedély)

33 Technológiák fajtái: - hagyományos nyíltárkos kivitelezés, skalpolás - NO DIG eljárások (behúzás, tekercselés,vékonybélelés, mikrotuneling)

34 Pesti-oldali Duna-parti főgyűjtő terve, 1893

35 A Pesti-oldali Duna-perti főgyűjtő építése,

36 Téglafalazatú csatorna építése, 1950

37 Nyílt feltárás régen

38 és ma.

39 Skalpolás Wesselényi utcai módszer

40 Mikrotuneling

41 Bélelés merevcső behúzásával

42 Lágy bélelés

43 Compact Pipe

44 Fényre kikeményedő lágy bélelés

45 RIB-LOC módszer

46 Technológia kiválasztásának főbb szempontjai: Burkolatbontás minimalizálása Közműkiváltások szükségessége Tömegközlekedési érintettség Fenti szempontok érvényesítésénél minden esetben vizsgálni kell annak gazdaságossági vetületét Tervbírálat, tervek elfogadása

47 Jóváhagyott tervek, valamint az elfogadott kivitelezési ütemterv szerinti megvalósulás ellenőrzése Lakosság kiértesítése Tervhűség betartatása, szükséges módosítások egyeztetése Építési napló Vízzárósági- és tömörségi vizsgálatok, geodéziai munkák, ipari kamerás vizsgálatok Műszaki átadás-átvétel, üzembe helyezés, aktiválás Térképi nyilvántartás módosítása

48 Köszönjük megtisztelő figyelmüket!
