1 használati és Szerelési útmutató kijuttatószerkezet és temposensor /

2 kijuttatószerkezet Általános tudnivalók A Phylazonit kijuttatása A Phylazonit kijuttatószerkezet beszerzésének menete Szakszerű, veszteségmentes kijuttatás, a vetéssel, tarlóhántással egy menetben, egyedülálló sebességszabályzó automatikával. Utólag adott kedvezménnyel támogatjuk a kijuttatószerkezet beszerzését! Az Agrova-Bio Kft. visszatérítéssel támogatja a kijuttatószerkezet, illetve a hozzá tartozó tartály beszerzését. A támogatás mértéke a kiszállított és kifizetett Phylazonit mennyiség után 50 Ft /liter, melyből szerkezetenként Ft, 600 literes tartályonként maximum Ft, 200 literes tartályonként maximum Ft érvényesíthető. A kedvezmény igénybevételére csak abban az esetben van lehetőség, ha a szerkezet vagy tartály megrendelése az Agrova-Bio Kft.-n keresztül történik az Axiál Kft. felé. A Phylazonit talajoltás megfelelő gondosság és odafigyelés mellett hagyományos szántóföldi permetezővel is kijuttatható, ám a munka megkönnyítése, az optimális adagolás és a költséghatékonyság érdekében javasoljuk a speciális Phylazonit kijuttató rendszer alkalmazását, mely bármely erő- vagy munkagépre felszerelhető. A 2013-as évben egyedülálló korszerűsítésen esett át a Phylazonit kijuttatószerkezet: új, sebességszabályozó automatikával egészítettük ki, amely TempoSensor néven került szabadalmi oltalom alá. A készülék segítségével egyenletesen lehet a termőföldre kijuttatni a Phylazonit baktériumokat. A berendezés megakadályozza, hogy a munkagép egyenetlen sebessége miatt egyik területre több, máshová kevesebb baktérium jusson, hiszen ez csökkentené a hatékonyságot és a gazdaságosságot. KIJUTTATÓSZERKEZET ELŐNYEI: munkaművelettel egy menetben, veszteségmentesen történik a talajba dolgozás csökken a gázolaj felhasználás és a taposási kár kevesebb szervezést igényel, nem kell biztosítani és mozgatni a higító vizet, nem jelentkezik plusz ember- és gépigény a nap bármely szakában teljes hatásfokkal és kockázatmentesen végezhető a kijuttatás bármilyen talajművelő eszközre, vetőgépre vagy akár erőgépre könnyen, szaktudás nélkül felszerelhető a Temposensor sebességszabályzó automatikának köszönhetően - veszteségmentesen - pontosan az előírt mennyiség juttatható ki költségként leírható, nem nagy összegű beruházás, amely gyorsan, 20-30ha felhasználástól már az első évben megtérül Első lépésként tanácsadónk elkészíti az Ön számára a Phylazonit szállítási szerződés mellékletét. Ezt követően műszaki tanácsadónk felveszi Önnel a kapcsolatot. Segít az Ön igényeinek és gépparkjának megfelelő kijuttató egység kiválasztásában. Egyeztet a pontos géptípusokról és méretekről, a szerkezet lehetséges elhelyezéséről. Ezt követően összeállítja a szükséges részelemek listáját, és árkalkulációt készít. Ha Ön ezt elfogadja és megrendeli a készletet, munkatársunk továbbítja az igényt az Axiál Kft felé. A összeállított szerkezet 4-5 munkanapon belül átvehető az Önhöz legközelebb eső Axiál telephelyen. Erről az Axiál Kft. fogja Önt értesíteni, és átvételkor kell a teljes összeget kifizetni. Ha Önnek alkatrész-kiszállítási megegyezése van az Axiál Kft-vel, akkor a szórószerkezetet ki is szállítják. A szerkezet rögzítésére szolgáló tartókeret beszerzése vagy elkészítése, illetve a kijuttató szerkezet felszerelése már az Ön feladata. Szakemberünk természetesen bármilyen kérdésben segítséget nyújt, legyen szó akár a szerkezet megrendeléséről, akár az üzembe helyezéséről. Garanciális kérdésekben minden esetben az Axiál Kft. az illetékes.

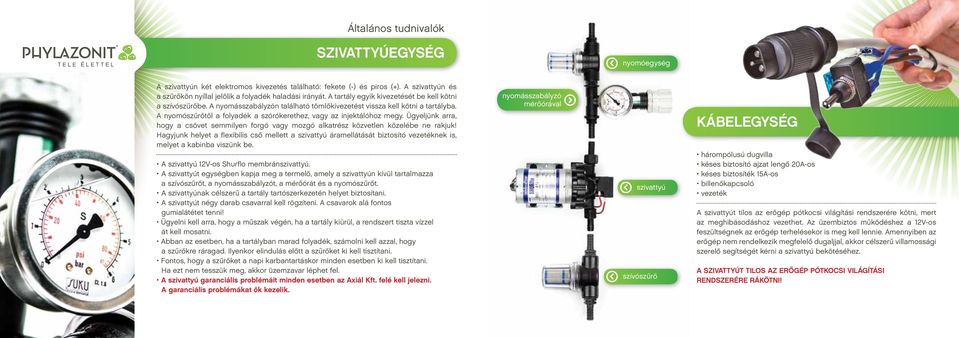

3 Általános tudnivalók szivattyúegység nyomóegység A szivattyún két elektromos kivezetés található: fekete (-) és piros (+). A szivattyún és a szűrőkön nyíllal jelölik a folyadék haladási irányát. A tartály egyik kivezetését be kell kötni a szívószűrőbe. A nyomásszabályzón található tömlőkivezetést vissza kell kötni a tartályba. A nyomószűrőtől a folyadék a szórókerethez, vagy az injektálóhoz megy. Ügyeljünk arra, hogy a csövet semmilyen forgó vagy mozgó alkatrész közvetlen közelébe ne rakjuk! Hagyjunk helyet a flexibilis cső mellett a szivattyú áramellátását biztosító vezetéknek is, melyet a kabinba viszünk be. A szivattyú 12V-os Shurflo membránszivattyú. A szivattyút egységben kapja meg a termelő, amely a szivattyún kívül tartalmazza a szívószűrőt, a nyomásszabályzót, a mérőórát és a nyomószűrőt. A szivattyúnak célszerű a tartály tartószerkezetén helyet biztosítani. A szivattyút négy darab csavarral kell rögzíteni. A csavarok alá fontos gumialátétet tenni! Ügyelni kell arra, hogy a műszak végén, ha a tartály kiürül, a rendszert tiszta vízzel át kell mosatni. Abban az esetben, ha a tartályban marad folyadék, számolni kell azzal, hogy a szűrőkre ráragad. Ilyenkor elindulás előtt a szűrőket ki kell tisztítani. Fontos, hogy a szűrőket a napi karbantartáskor minden esetben ki kell tisztítani. Ha ezt nem tesszük meg, akkor üzemzavar léphet fel. A szivattyú garanciális problémáit minden esetben az Axiál Kft. felé kell jelezni. A garanciális problémákat ők kezelik. nyomásszabályzó mérőórával szivattyú szívószűrő kábelegység hárompólusú dugvilla késes biztosító ajzat lengő 20A-os késes biztosíték 15A-os billenőkapcsoló vezeték A szivattyút tilos az erőgép pótkocsi világítási rendszerére kötni, mert az meghibásodáshoz vezethet. Az üzembiztos működéshez a 12V-os feszültségnek az erőgép terhelésekor is meg kell lennie. Amennyiben az erőgép nem rendelkezik megfelelő dugaljjal, akkor célszerű villamossági szerelő segítségét kérni a szivattyú bekötéséhez. A szivattyút tilos az erőgép pótkocsi világítási rendszerére rákötni!

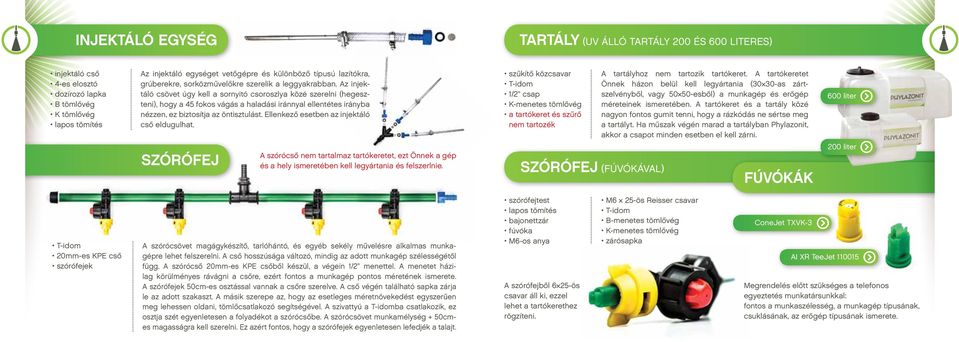

4 injektáló egység tartály (UV álló tartály 200 és 600 literes) injektáló cső 4-es elosztó dozírozó lapka B tömlővég K tömlővég lapos tömítés Az injektáló egységet vetőgépre és különböző típusú lazítókra, grúberekre, sorközművelőkre szerelik a leggyakrabban. Az injektáló csövet úgy kell a sornyitó csoroszlya közé szerelni (hegeszteni), hogy a 45 fokos vágás a haladási iránnyal ellentétes irányba nézzen, ez biztosítja az öntisztulást. Ellenkező esetben az injektáló cső eldugulhat. szórófej A szórócső nem tartalmaz tartókeretet, ezt Önnek a gép és a hely ismeretében kell legyártania és felszerlnie. szűkítő közcsavar T-idom 1/2 csap K-menetes tömlővég a tartókeret és szűrő nem tartozék szórófej (fúvókával) A tartályhoz nem tartozik tartókeret. A tartókeretet Önnek házon belül kell legyártania (30 30-as zártszelvényből, vagy esből) a munkagép és erőgép méreteinek ismeretében. A tartókeret és a tartály közé nagyon fontos gumit tenni, hogy a rázkódás ne sértse meg a tartályt. Ha műszak végén marad a tartályban Phylazonit, akkor a csapot minden esetben el kell zárni. fúvókák 600 liter 200 liter T-idom 20mm-es KPE cső szórófejek A szórócsövet magágykészítő, tarlóhántó, és egyéb sekély művelésre alkalmas munkagépre lehet felszerelni. A cső hosszúsága változó, mindig az adott munkagép szélességétől függ. A szórócső 20mm-es KPE csőből készül, a végein 1/2 menettel. A menetet házilag körülményes rávágni a csőre, ezért fontos a munkagép pontos méretének ismerete. A szórófejek 50cm-es osztással vannak a csőre szerelve. A cső végén található sapka zárja le az adott szakaszt. A másik szerepe az, hogy az esetleges méretnövekedést egyszerűen meg lehessen oldani, tömlőcsatlakozó segítségével. A szivattyú a T-idomba csatlakozik, ez osztja szét egyenletesen a folyadékot a szórócsőbe. A szórócsövet munkamélység + 50cmes magasságra kell szerelni. Ez azért fontos, hogy a szórófejek egyenletesen lefedjék a talajt. szórófejtest lapos tömítés bajonettzár fúvóka M6-os anya A szórófejből 6 25-ös csavar áll ki, ezzel lehet a tartókerethez rögzíteni. M6 25-ös Reisser csavar T-idom B-menetes tömlővég K-menetes tömlővég zárósapka ConeJet TXVK-3 AI XR TeeJet Megrendelés előtt szükséges a telefonos egyeztetés munkatársunkkal: fontos a munkaszélesség, a munkagép típusának, csuklásának, az erőgép típusának ismerete.

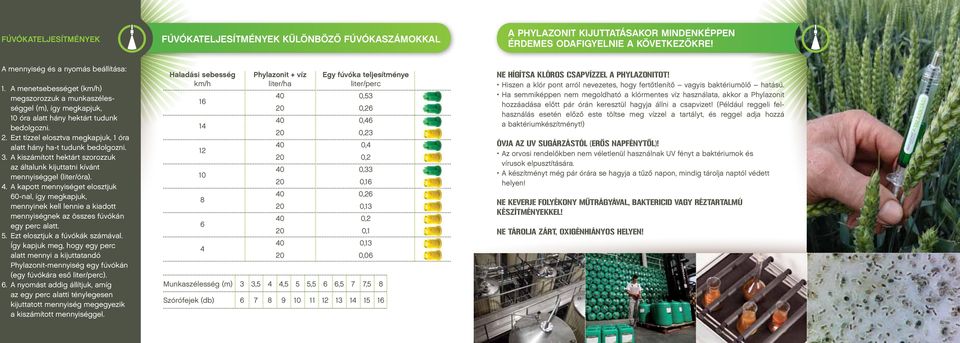

5 Fúvókateljesítmények fúvókateljesítmények különböző fúvókaszámokkal a Phylazonit kijuttatásakor mindenképpen érdemes odafigyelnie a következőkre! A mennyiség és a nyomás beállítása: 1. A menetsebességet (km/h) megszorozzuk a munkaszélességgel (m), így megkapjuk, 10 óra alatt hány hektárt tudunk bedolgozni. 2. Ezt tízzel elosztva megkapjuk, 1 óra alatt hány ha-t tudunk bedolgozni. 3. A kiszámított hektárt szorozzuk az általunk kijuttatni kívánt mennyiséggel (liter/óra). 4. A kapott mennyiséget elosztjuk 60-nal, így megkapjuk, mennyinek kell lennie a kiadott mennyiségnek az összes fúvókán egy perc alatt. 5. Ezt elosztjuk a fúvókák számával. Így kapjuk meg, hogy egy perc alatt mennyi a kijuttatandó Phylazonit-mennyiség egy fúvókán (egy fúvókára eső liter/perc). 6. A nyomást addig állítjuk, amíg az egy perc alatti ténylegesen kijuttatott mennyiség megegyezik a kiszámított mennyiséggel. Haladási sebesség Phylazonit + víz Egy fúvóka teljesítménye km/h liter/ha liter/perc , , , , ,4 20 0, , , , , ,2 20 0, , ,06 Munkaszélesség (m) 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Szórófejek (db) Ne hígítsa klóros csapvízzel a Phylazonitot! Hiszen a klór pont arról nevezetes, hogy fertőtlenítő vagyis baktériumölő hatású. Ha semmiképpen nem megoldható a klórmentes víz használata, akkor a Phylazonit hozzáadása előtt pár órán keresztül hagyja állni a csapvizet! (Például reggeli felhasználás esetén előző este töltse meg vízzel a tartályt, és reggel adja hozzá a baktériumkészítményt!) Óvja az UV sugárzástól (erős napfénytől)! Az orvosi rendelőkben nem véletlenül használnak UV fényt a baktériumok és vírusok elpusztítására. A készítményt még pár órára se hagyja a tűző napon, mindig tárolja naptól védett helyen! Ne keverje folyékony műtrágyával, baktericid vagy réztartalmú készítményekkel! Ne tárolja zárt, oxigénhiányos helyen!

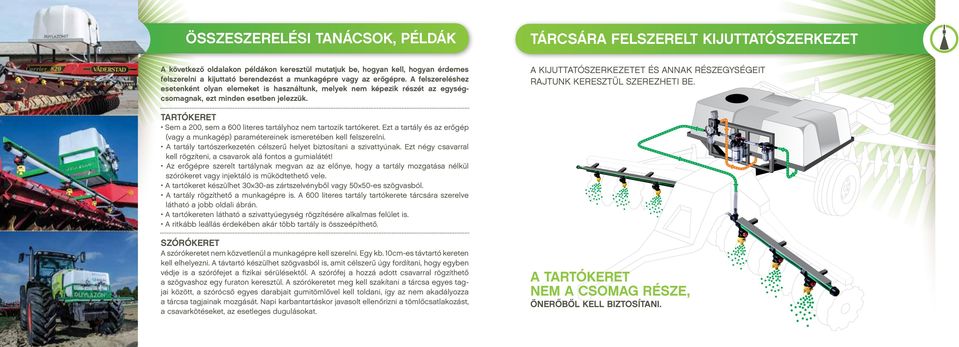

6 összeszerelési tanácsok, példák A következő oldalakon példákon keresztül mutatjuk be, hogyan kell, hogyan érdemes felszerelni a kijuttató berendezést a munkagépre vagy az erőgépre. A felszereléshez esetenként olyan elemeket is használtunk, melyek nem képezik részét az egységcsomagnak, ezt minden esetben jelezzük. tárcsára felszerelt kijuttatószerkezet A kijuttatószerkezetet és annak részegységeit rajtunk keresztül szerezheti be. Tartókeret Sem a 200, sem a 600 literes tartályhoz nem tartozik tartókeret. Ezt a tartály és az erőgép (vagy a munkagép) paramétereinek ismeretében kell felszerelni. A tartály tartószerkezetén célszerű helyet biztosítani a szivattyúnak. Ezt négy csavarral kell rögzíteni, a csavarok alá fontos a gumialátét! Az erőgépre szerelt tartálynak megvan az az előnye, hogy a tartály mozgatása nélkül szórókeret vagy injektáló is működtethető vele. A tartókeret készülhet as zártszelvényből vagy es szögvasból. A tartály rögzíthető a munkagépre is. A 600 literes tartály tartókerete tárcsára szerelve látható a jobb oldali ábrán. A tartókereten látható a szivattyúegység rögzítésére alkalmas felület is. A ritkább leállás érdekében akár több tartály is összeépíthető. Szórókeret A szórókeretet nem közvetlenül a munkagépre kell szerelni. Egy kb. 10cm-es távtartó kereten kell elhelyezni. A távtartó készülhet szögvasból is, amit célszerű úgy fordítani, hogy egyben védje is a szórófejet a fizikai sérülésektől. A szórófej a hozzá adott csavarral rögzíthető a szögvashoz egy furaton keresztül. A szórókeretet meg kell szakítani a tárcsa egyes tagjai között, a szórócső egyes darabjait gumitömlővel kell toldani, így az nem akadályozza a tárcsa tagjainak mozgását. Napi karbantartáskor javasolt ellenőrizni a tömlőcsatlakozást, a csavarkötéseket, az esetleges dugulásokat. A tartókeret nem a csomag része, önerőből kell biztosítani.

7 összeszerelési tanácsok, példák erőgépre felszerelt kijuttatószerkezet Szivattyúállás Ha több munkagéppel is kijuttatna Phylazonitot, célszerű a tartályt és a szivattyút az erőgépre szerelnie. Így a tartály és a szivattyú mozgatása nélkül szórókeret vagy injektáló is működtethető vele. Lehetőség van a tartály és a szivattyú együttes mozgatására is. Ez esetben a munkagépen csak a szűrő és a tömlők vannak rögzítve. Nem szükséges a szivattyúállásnak külön keretet készíteni a rögzítéshez, közvetlenül a tartály fémszerkezetéhez is szerelhető, de a rögzítő csavarok alá fontos gumialátétet helyezni. A kijuttatószerkezetet és annak részegységeit rajtunk keresztül szerezheti be. A tartókeret nem a csomag része, önerőből kell biztosítani. Injektáló cső Vetőgépek, lazítók, grúberek, kompaktorok esetében nem szükséges szórócső építése. A Phylazonitot gumitömlő és elosztók segítségével vezetjük el. A gumitömlők végére ebben az esetben injektáló egységeket szerelünk. Az injektáló csövet úgy kell a sornyitó csoroszlya közé hegeszteni, hogy a 45 fokos vágás a haladási iránnyal ellentétes irányba nézzen, ez biztosítja az öntisztulást. Az injektáló egységet érdemes ellenőrizni a napi karbantartásnál, a dozírozó lapkákat ajánlatos minden nap ellenőrizni, tisztítani. Megrendelés előtt szükséges a telefonos egyeztetés munkatársunkkal: vetőgép esetén ismerni kell a pontos típust és a sorok számát. Más munkagépek esetén ismerni kell a pontos típust és a kések, kapák számát. A Phylazonit kijuttatószerkezetből egészen speciális megoldások is készíthetők. Így akár kisebb területeken is megoldható a gazdaságos, a talajművelési technológiába szervesen illeszkedő kijuttatás.

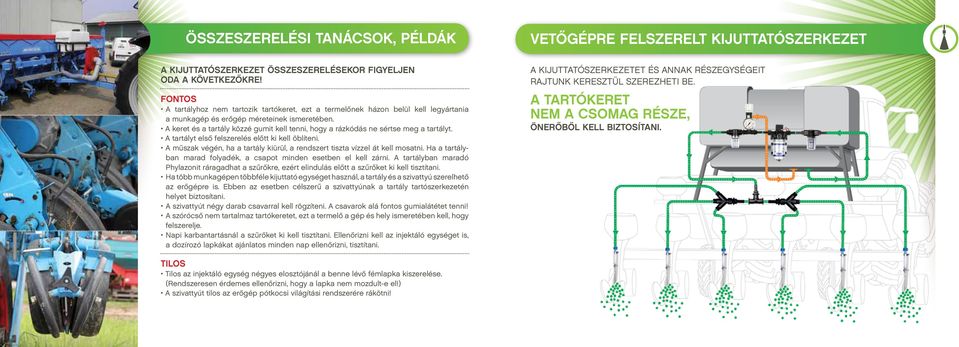

8 összeszerelési tanácsok, példák vetőgépre felszerelt kijuttatószerkezet a kijuttatószerkezet összeszerelésekor figyeljen oda a következőkre! FONTOS A tartályhoz nem tartozik tartókeret, ezt a termelőnek házon belül kell legyártania a munkagép és erőgép méreteinek ismeretében. A keret és a tartály közzé gumit kell tenni, hogy a rázkódás ne sértse meg a tartályt. A tartályt első felszerelés előtt ki kell öblíteni. A műszak végén, ha a tartály kiürül, a rendszert tiszta vízzel át kell mosatni. Ha a tartályban marad folyadék, a csapot minden esetben el kell zárni. A tartályban maradó Phylazonit ráragadhat a szűrőkre, ezért elindulás előtt a szűrőket ki kell tisztítani. Ha több munkagépen többféle kijuttató egységet használ, a tartály és a szivattyú szerelhető az erőgépre is. Ebben az esetben célszerű a szivattyúnak a tartály tartószerkezetén helyet biztosítani. A szivattyút négy darab csavarral kell rögzíteni. A csavarok alá fontos gumialátétet tenni! A szórócső nem tartalmaz tartókeretet, ezt a termelő a gép és hely ismeretében kell, hogy felszerelje. Napi karbantartásnál a szűrőket ki kell tisztítani. Ellenőrizni kell az injektáló egységet is, a dozírozó lapkákat ajánlatos minden nap ellenőrizni, tisztítani. A kijuttatószerkezetet és annak részegységeit rajtunk keresztül szerezheti be. A tartókeret nem a csomag része, önerőből kell biztosítani. TILOS Tilos az injektáló egység négyes elosztójánál a benne lévő fémlapka kiszerelése. (Rendszeresen érdemes ellenőrizni, hogy a lapka nem mozdult-e el!) A szivattyút tilos az erőgép pótkocsi világítási rendszerére rákötni!

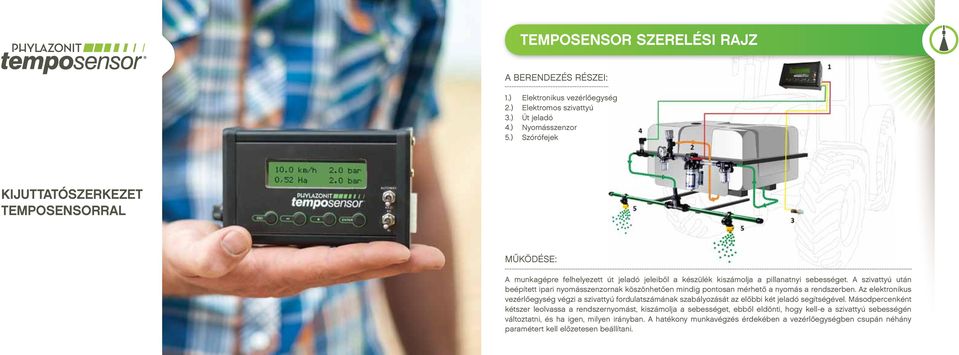

9 temposensor szerelési rajz A BERENDEZÉS részei: 1.) Elektronikus vezérlőegység 2.) Elektromos szivattyú 3.) Út jeladó 4.) Nyomásszenzor 5.) Szórófejek Kijuttatószerkezet TempoSensorral MŰKÖDÉSE: A munkagépre felhelyezett út jeladó jeleiből a készülék kiszámolja a pillanatnyi sebességet. A szivattyú után beépített ipari nyomásszenzornak köszönhetően mindig pontosan mérhető a nyomás a rendszerben. Az elektronikus vezérlőegység végzi a szivattyú fordulatszámának szabályozását az előbbi két jeladó segítségével. Másodpercenként kétszer leolvassa a rendszernyomást, kiszámolja a sebességet, ebből eldönti, hogy kell-e a szivattyú sebességén változtatni, és ha igen, milyen irányban. A hatékony munkavégzés érdekében a vezérlőegységben csupán néhány paramétert kell előzetesen beállítani.

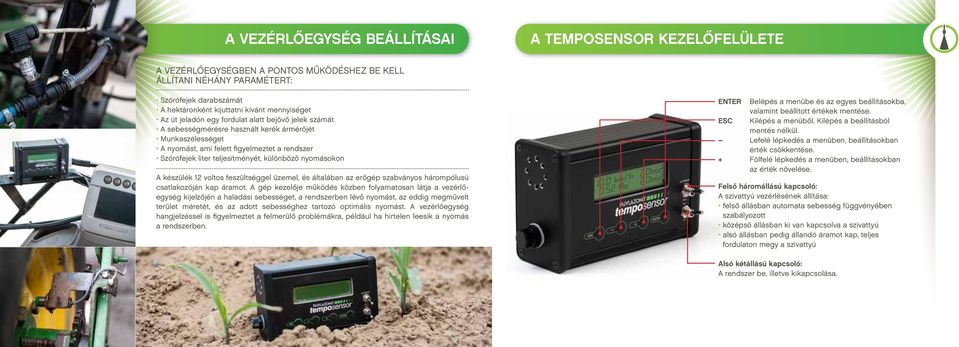

10 a vezérlőegység beállításai A Temposensor kezelőfelülete A vezérlőegységben a pontos működéshez be kell állítani néhány paramétert: Szórófejek darabszámát A hektáronként kijuttatni kívánt mennyiséget Az út jeladón egy fordulat alatt bejövő jelek számát A sebességmérésre használt kerék ármérőjét Munkaszélességet A nyomást, ami felett figyelmeztet a rendszer Szórófejek liter teljesítményét, különböző nyomásokon A készülék 12 voltos feszültséggel üzemel, és általában az erőgép szabványos hárompólusú csatlakozóján kap áramot. A gép kezelője működés közben folyamatosan látja a vezérlőegység kijelzőjén a haladási sebességet, a rendszerben lévő nyomást, az eddig megművelt terület méretét, és az adott sebességhez tartozó optimális nyomást. A vezérlőegység hangjelzéssel is figyelmeztet a felmerülő problémákra, például ha hirtelen leesik a nyomás a rendszerben. ENTER Belépés a menübe és az egyes beállításokba, valamint beállított értékek mentése. ESC Kilépés a menüből. Kilépés a beállításból mentés nélkül. Lefelé lépkedés a menüben, beállításokban érték csökkentése. + Fölfelé lépkedés a menüben, beállításokban az érték növelése. Felső háromállású kapcsoló: A szivattyú vezérlésének állítása: felső állásban automata sebesség függvényében szabályozott középső állásban ki van kapcsolva a szivattyú alsó állásban pedig állandó áramot kap, teljes fordulaton megy a szivattyú Alsó kétállású kapcsoló: A rendszer be, illetve kikapcsolása.

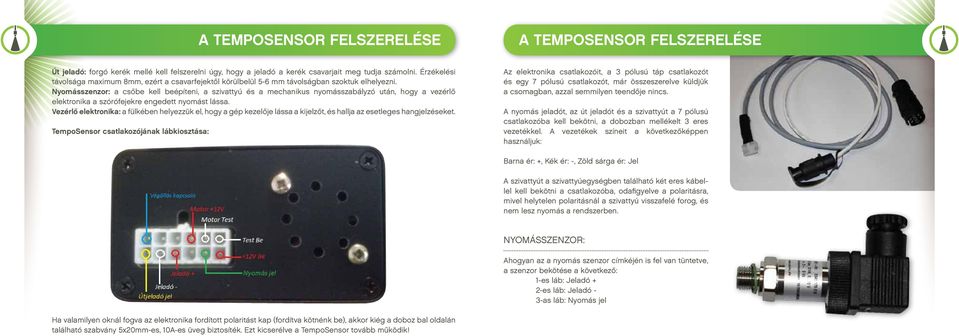

11 a temposensor felszerelése A Temposensor felszerelése Út jeladó: forgó kerék mellé kell felszerelni úgy, hogy a jeladó a kerék csavarjait meg tudja számolni. Érzékelési távolsága maximum 8mm, ezért a csavarfejektől körülbelül 5-6 mm távolságban szoktuk elhelyezni. Nyomásszenzor: a csőbe kell beépíteni, a szivattyú és a mechanikus nyomásszabályzó után, hogy a vezérlő elektronika a szórófejekre engedett nyomást lássa. Vezérlő elektronika: a fülkében helyezzük el, hogy a gép kezelője lássa a kijelzőt, és hallja az esetleges hangjelzéseket. TempoSensor csatlakozójának lábkiosztása: Az elektronika csatlakozóit, a 3 pólusú táp csatlakozót és egy 7 pólusú csatlakozót, már összeszerelve küldjük a csomagban, azzal semmilyen teendője nincs. A nyomás jeladót, az út jeladót és a szivattyút a 7 pólusú csatlakozóba kell bekötni, a dobozban mellékelt 3 eres vezetékkel. A vezetékek színeit a következőképpen használjuk: Barna ér: +, Kék ér: -, Zöld sárga ér: Jel A szivattyút a szivattyúegységben található két eres kábellel kell bekötni a csatlakozóba, odafigyelve a polaritásra, mivel helytelen polaritásnál a szivattyú visszafelé forog, és nem lesz nyomás a rendszerben. Nyomásszenzor: Ahogyan az a nyomás szenzor címkéjén is fel van tüntetve, a szenzor bekötése a következő: 1-es láb: Jeladó + 2-es láb: Jeladó - 3-as láb: Nyomás jel Ha valamilyen oknál fogva az elektronika fordított polaritást kap (fordítva kötnénk be), akkor kiég a doboz bal oldalán található szabvány 5x20mm-es, 10A-es üveg biztosíték. Ezt kicserélve a TempoSensor tovább működik!

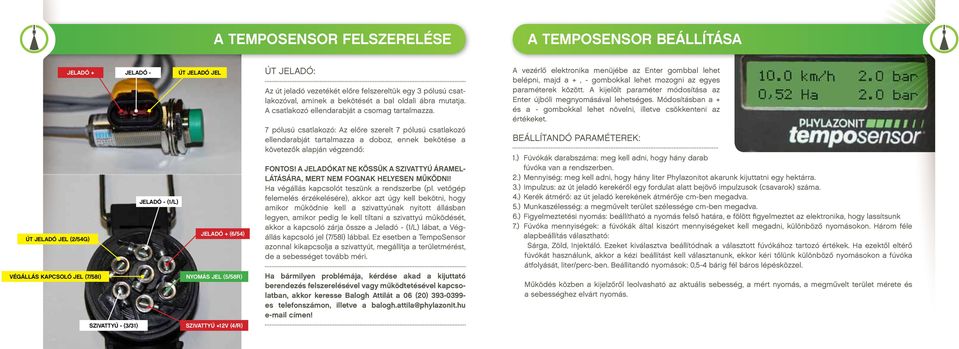

12 a temposensor felszerelése A Temposensor beállítása jeladó + jeladó - út jeladó jel jeladó - (1/L) út jeladó jel (2/54G) végállás kapcsoló jel (7/58I) jeladó + (6/54) nyomás jel (5/58R) szivattyú - (3/31) szivattyú +12v (4/r) Út jeladó: Az út jeladó vezetékét előre felszereltük egy 3 pólusú csatlakozóval, aminek a bekötését a bal oldali ábra mutatja. A csatlakozó ellendarabját a csomag tartalmazza. 7 pólusú csatlakozó: Az előre szerelt 7 pólusú csatlakozó ellendarabját tartalmazza a doboz, ennek bekötése a követezők alapján végzendő: Fontos! A jeladókat ne kössük a szivattyú áramellátására, mert nem fognak helyesen működni! Ha végállás kapcsolót teszünk a rendszerbe (pl. vetőgép felemelés érzékelésére), akkor azt úgy kell bekötni, hogy amikor működnie kell a szivattyúnak nyitott állásban legyen, amikor pedig le kell tiltani a szivattyú működését, akkor a kapcsoló zárja össze a Jeladó - (1/L) lábat, a Végállás kapcsoló jel (7/58l) lábbal. Ez esetben a TempoSensor azonnal kikapcsolja a szivattyút, megállítja a területmérést, de a sebességet tovább méri. Ha bármilyen problémája, kérdése akad a kijuttató berendezés felszerelésével vagy működtetésével kapcsolatban, akkor keresse Balogh Attilát a 06 (20) es telefonszámon, illetve a balogh.attila@phylazonit.hu címen! A vezérlő elektronika menüjébe az Enter gombbal lehet belépni, majd a +, - gombokkal lehet mozogni az egyes paraméterek között. A kijelölt paraméter módosítása az Enter újbóli megnyomásával lehetséges. Módosításban a + és a - gombokkal lehet növelni, illetve csökkenteni az értékeket. Beállítandó paraméterek: 1.) Fúvókák darabszáma: meg kell adni, hogy hány darab fúvóka van a rendszerben. 2.) Mennyiség: meg kell adni, hogy hány liter Phylazonitot akarunk kijuttatni egy hektárra. 3.) Impulzus: az út jeladó kerekéről egy fordulat alatt bejövő impulzusok (csavarok) száma. 4.) Kerék átmérő: az út jeladó kerekének átmérője cm-ben megadva. 5.) Munkaszélesség: a megművelt terület szélessége cm-ben megadva. 6.) Figyelmeztetési nyomás: beállítható a nyomás felső határa, e fölött figyelmeztet az elektronika, hogy lassítsunk 7.) Fúvóka mennyiségek: a fúvókák által kiszórt mennyiségeket kell megadni, különböző nyomásokon. Három féle alapbeállítás választható: Sárga, Zöld, Injektáló. Ezeket kiválasztva beállítódnak a választott fúvókához tartozó értékek. Ha ezektől eltérő fúvókát használunk, akkor a kézi beállítást kell választanunk, ekkor kéri tőlünk különböző nyomásokon a fúvóka átfolyását, liter/perc-ben. Beállítandó nyomások: 0,5-4 bárig fél báros lépésközzel. Működés közben a kijelzőről leolvasható az aktuális sebesség, a mért nyomás, a megművelt terület mérete és a sebességhez elvárt nyomás.

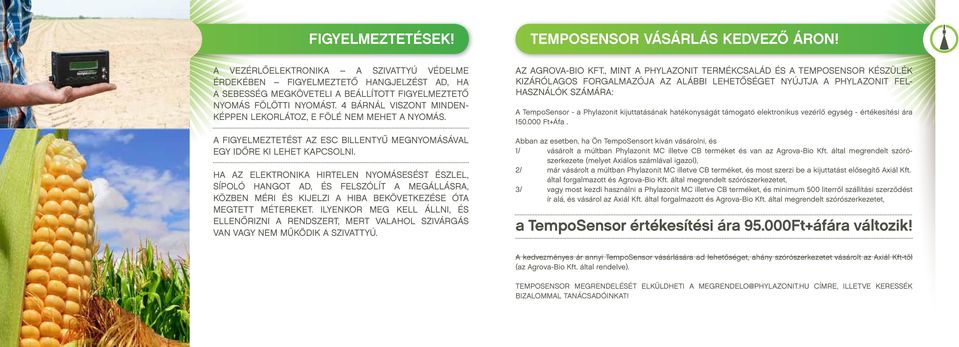

13 figyelmeztetések! Temposensor vásárlás kedvező áron! A vezérlőelektronika a szivattyú védelme érdekében figyelmeztető hangjelzést ad, ha a sebesség megköveteli a beállított figyelmeztető nyomás fölötti nyomást. 4 bárnál viszont mindenképpen lekorlátoz, e fölé nem mehet a nyomás. A figyelmeztetést az esc billentyű megnyomásával egy időre ki lehet kapcsolni. Ha az elektronika hirtelen nyomásesést észlel, sípoló hangot ad, és felszólít a megállásra, közben méri és kijelzi a hiba bekövetkezése óta megtett métereket. Ilyenkor meg kell állni, és ellenőrizni a rendszert, mert valahol szivárgás van vagy nem működik a szivattyú. Az Agrova-Bio Kft., mint a Phylazonit termékcsalád és a TempoSensor készülék kizárólagos forgalmazója az alábbi lehetőséget nyújtja a Phylazonit felhasználók számára: A TempoSensor - a Phylazonit kijuttatásának hatékonyságát támogató elektronikus vezérlő egység - értékesítési ára Ft+Áfa. Abban az esetben, ha Ön TempoSensort kíván vásárolni, és 1/ vásárolt a múltban Phylazonit MC illetve CB terméket és van az Agrova-Bio Kft. által megrendelt szórószerkezete (melyet Axiálos számlával igazol), 2/ már vásárolt a múltban Phylazonit MC illetve CB terméket, és most szerzi be a kijuttatást elősegítő Axiál Kft. által forgalmazott és Agrova-Bio Kft. által megrendelt szórószerkezetet, 3/ vagy most kezdi használni a Phylazonit MC illetve CB terméket, és minimum 500 literről szállítási szerződést ír alá, és vásárol az Axiál Kft. által forgalmazott és Agrova-Bio Kft. által megrendelt szórószerkezetet, a TempoSensor értékesítési ára Ft+áfára változik! A kedvezményes ár annyi TempoSensor vásárlására ad lehetőséget, ahány szórószerkezetet vásárolt az Axiál Kft-től (az Agrova-Bio Kft. által rendelve). TempoSensor megrendelését elküldheti a megrendelo@phylazonit.hu címre, illetve keressék bizalommal tanácsadóinkat!

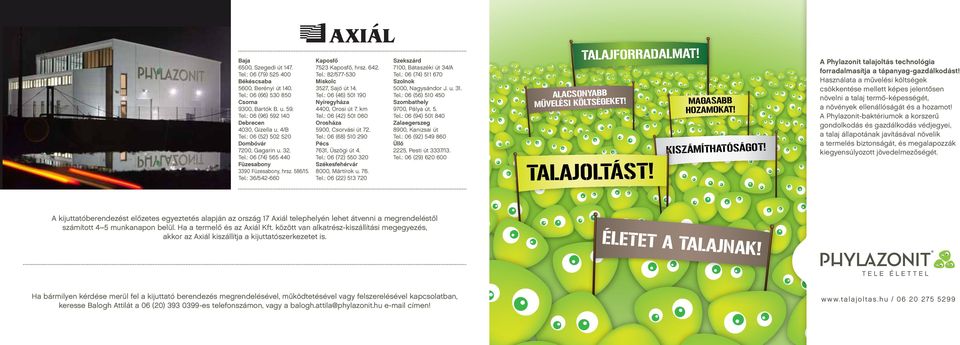

14 Baja 6500, Szegedi út 147. Tel.: 06 (79) Békéscsaba 5600, Berényi út 140. Tel.: 06 (66) Csorna 9300, Bartók B. u. 59. Tel.: 06 (96) Debrecen 4030, Gizella u. 4/B Tel.: 06 (52) Dombóvár 7200, Gagarin u. 32. Tel.: 06 (74) Füzesabony 3390 Füzesabony, hrsz. 586/15. Tel.: 36/ Kaposfő 7523 Kaposfő, hrsz Tel.: 82/ Miskolc 3527, Sajó út 14. Tel.: 06 (46) Nyíregyháza 4400, Orosi út 7. km Tel.: 06 (42) Orosháza 5900, Csorvási út 72. Tel.: 06 (68) Pécs 7631, Üszögi út 4. Tel.: 06 (72) Székesfehérvár 8000, Mártírok u. 76. Tel.: 06 (22) Szekszárd 7100, Bátaszéki út 34/A Tel.: 06 (74) Szolnok 5000, Nagysándor J. u. 31. Tel.: 06 (56) Szombathely 9700, Pálya út. 5. Tel.: 06 (94) Zalaegerszeg 8900, Kanizsai út Tel.: 06 (92) Üllő 2225, Pesti út 3337/13. Tel.: 06 (29) A kijuttatóberendezést előzetes egyeztetés alapján az ország 17 Axiál telephelyén lehet átvenni a megrendeléstől számított 4 5 munkanapon belül. Ha a termelő és az Axiál Kft. között van alkatrész-kiszállítási megegyezés, akkor az Axiál kiszállítja a kijuttatószerkezetet is. Ha bármilyen kérdése merül fel a kijuttató berendezés megrendelésével, működtetésével vagy felszerelésével kapcsolatban, keresse Balogh Attilát a 06 (20) es telefonszámon, vagy a balogh.attila@phylazonit.hu címen! TALAJFORRADALMAT! ALACSONYABB MŰVELÉSI KÖLTSÉGEKET! MAGASABB HOZAMOKAT! KISZÁMÍTHATÓSÁGOT! A Phylazonit talajoltás technológia forradalmasítja a tápanyag-gazdálkodást! Használata a művelési költségek csökkentése mellett képes jelentősen növelni a talaj termő-képességét, a növények ellenállóságát és a hozamot! A Phylazonit-baktériumok a korszerű gondolkodás és gazdálkodás védjegyei, a talaj állapotának javításával növelik a termelés biztonságát, és megalapozzák kiegyensúlyozott jövedelmezőségét. TALAJOLTÁST! ÉLETET A TALA JNAK! w w w.t alaj o lt as. hu /
