DM 120 STANDARD DIGITÁLIS DIFFERENCIÁL MANOMÉTER KÉZI KÉSZÜLÉK GÉPKÖNYV

Átírás

1 DM 120 STANDARD DIGITÁLIS DIFFERENCIÁL MANOMÉTER KÉZI KÉSZÜLÉK GÉPKÖNYV Gyártó: STIEBER BT Budapest, Nyerges u. 6. Tel: 06/ , fax: 06-l

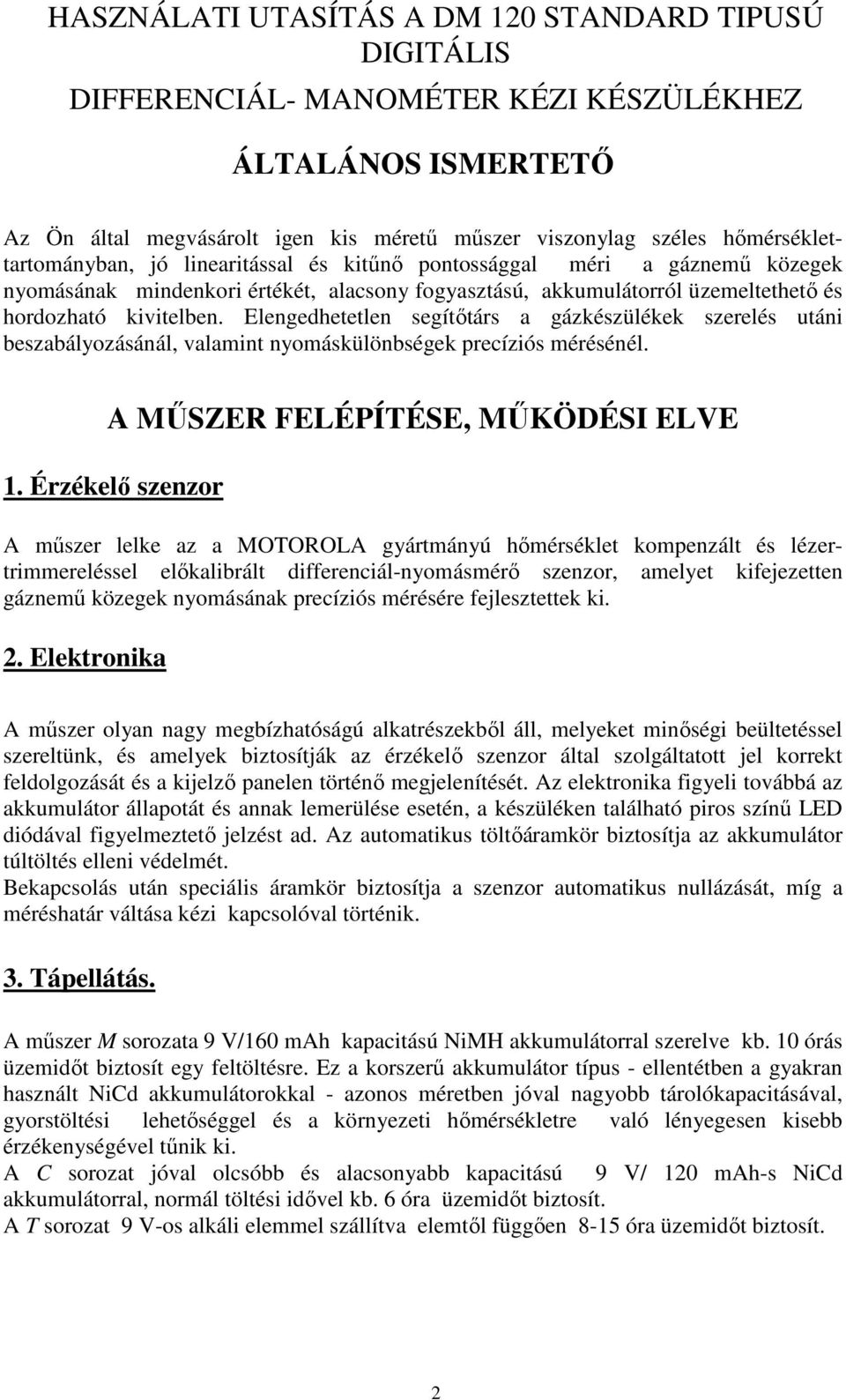

2 HASZNÁLATI UTASÍTÁS A DM 120 STANDARD TIPUSÚ DIGITÁLIS DIFFERENCIÁL- MANOMÉTER KÉZI KÉSZÜLÉKHEZ ÁLTALÁNOS ISMERTETİ Az Ön által megvásárolt igen kis mérető mőszer viszonylag széles hımérséklettartományban, jó linearitással és kitőnı pontossággal méri a gáznemő közegek nyomásának mindenkori értékét, alacsony fogyasztású, akkumulátorról üzemeltethetı és hordozható kivitelben. Elengedhetetlen segítıtárs a gázkészülékek szerelés utáni beszabályozásánál, valamint nyomáskülönbségek precíziós mérésénél. A MŐSZER FELÉPÍTÉSE, MŐKÖDÉSI ELVE 1. Érzékelı szenzor A mőszer lelke az a MOTOROLA gyártmányú hımérséklet kompenzált és lézertrimmereléssel elıkalibrált differenciál-nyomásmérı szenzor, amelyet kifejezetten gáznemő közegek nyomásának precíziós mérésére fejlesztettek ki. 2. Elektronika A mőszer olyan nagy megbízhatóságú alkatrészekbıl áll, melyeket minıségi beültetéssel szereltünk, és amelyek biztosítják az érzékelı szenzor által szolgáltatott jel korrekt feldolgozását és a kijelzı panelen történı megjelenítését. Az elektronika figyeli továbbá az akkumulátor állapotát és annak lemerülése esetén, a készüléken található piros színő LED diódával figyelmeztetı jelzést ad. Az automatikus töltıáramkör biztosítja az akkumulátor túltöltés elleni védelmét. Bekapcsolás után speciális áramkör biztosítja a szenzor automatikus nullázását, míg a méréshatár váltása kézi kapcsolóval történik. 3. Tápellátás. A mőszer M sorozata 9 V/160 mah kapacitású NiMH akkumulátorral szerelve kb. 10 órás üzemidıt biztosít egy feltöltésre. Ez a korszerő akkumulátor típus - ellentétben a gyakran használt NiCd akkumulátorokkal - azonos méretben jóval nagyobb tárolókapacitásával, gyorstöltési lehetıséggel és a környezeti hımérsékletre való lényegesen kisebb érzékenységével tőnik ki. A C sorozat jóval olcsóbb és alacsonyabb kapacitású 9 V/ 120 mah-s NiCd akkumulátorral, normál töltési idıvel kb. 6 óra üzemidıt biztosít. A T sorozat 9 V-os alkáli elemmel szállítva elemtıl függıen 8-15 óra üzemidıt biztosít. 2

3 4. Hálózati töltı Alkalmas az akkumulátor lemerülése után annak feltöltésére, és a töltés idıszaka alatt a mőszer mőködtetésére. A töltıáramkör be van integrálva a mőszerbe, ezért a C sorozatú mőszerbe csak NiCd míg az M sorozatúba csak NiMH akkumulátor használható. MŐSZER ÜZEMBEHELYEZÉSE, HASZNÁLATA A mőszert szivacsos-mőbır hordozó táskában, elemmel vagy akkumulátorral együtt szállítjuk. A mőszerdoboz tetején található kapcsolóval helyezze üzembe a készüléket. Az elem vagy akkumulátor esetleges lemerülése esetén a készülék elılapján található bal oldali piros színő LED dióda folyamatosan ég. Ebben az esetben, vagy ha bekapcsolás után a kijelzın semmilyen szám nem jelenik meg, kérjük fordítsa meg a készüléket és a hátlap alján található elemtartó fedél eltávolítása után cserélje ki az elemet! Akkumulátoros kivitelnél a mőszert csatlakoztassa az akkumulátor- töltıvel a hálózatra, és végezze el a töltést. Jó állapotú elem vagy feltöltött akkumulátor használatával az így bekapcsolt készülék kijelzıjén négyjegyő szám jelenik meg a bal oldali piros színő LED folyamatos villogásával. Kb. 20 sec.-en belül a villogó LED elalszik, és az automatikus nullázás véget ér. A kijelzın 000 értékének kell megjelennie. A készüléket hidegbıl főtött helyiségbe behozva elıfordulhat, hogy a nullázás után az érték egy-két tizeddel fölfelé vagy lefelé elhangolódik. Ilyen esetben javasoljuk a mőszer szobahımérsékletre való átmelegedését megvárni, és az elılap bal felsı sarkában található nyomógomb folyamatos nyomva tartásával a nullázást megismételni. A nullázó program lefutása után a mőszer mérésre kész állapotba kerül. A mőbır- hordozó táskában található szilikon tömlıvel csatlakozzunk a nyomás vagy huzat csonkhoz, majd a mérendı hálózathoz. A nyomásmérı szenzor kialakítása ugyan lehetıvé teszi mindkét csonkon a huzat és nyomásértékek mérését, de korrekt mérési eredményeket csak a megfelelı csonkra való csatlakozással érhetünk el. Törekedjünk arra, mind huzat, mind nyomásmérésnél, hogy a kijelzırıl pozitív elıjelő értékeket olvashassunk le, ekkor ugyanis bizonyos, hogy a megfelelı csonk használatával a megfelelı irányban mértünk. Méréshatár- váltáshoz használjuk a mőszer jobb oldalán található kapcsolót. Mivel a mőszer mindkét tartományban ugyanazt a szenzort használja, így az átmeneti túlterhelés az alsóbb tartományban sem jelent veszélyt. Óvakodjunk a készülék +5 o C alatti, illetve +35 o C feletti környezeti hımérsékletben történı használatától, illetve a telítettséghez közeli (80% fölötti) relatív páratartalomban való méréstıl. Ha mégis a jelzett tartományon kívüli hımérsékleten üzemeltetnénk a készüléket számítsunk arra, hogy mind a mérés pontossága, mind a skála linearitása jelentısen eltérhet a mőszaki adattáblán jelzett +/- 2 % -os értéktıl. A telítettséghez közeli relatív páratartalom nem csak az elektronikára, de közvetlen páralecsapódás veszélye miatt magára a szenzorra is veszélyes lehet. Az így lecsapódó párát a szenzor belsejébıl igen nehéz eltávolítani. 3

4 Az elem vagy akkumulátor lemerülését jelzı piros színő LED dióda felvillanása után kb. 1 óra folyamatos üzemeltetés áll rendelkezésre, melynek letelte után elemcsere vagy akkumulátor töltés hiányában a kijelzın megjelenı számadatokat már nem lehet korrekt mérési eredménynek tekinteni. Javasoljuk, hogy a LED dióda felvillanása után az elemcserét vagy az akkumulátor- töltést a lehetı legrövidebb idın belül végezzék el. Lemerült elemet a készülék elemtartójában - az érintkezık eloxidálódása miatt - soha ne tároljunk. Az ilyen típusú meghibásodásokért a gyártó felelısséget nem vállal. C sorozatnál az akkumulátortöltés 14 órát, míg M sorozatnál mindössze 3 órát vesz igénybe. A töltés idıszaka alatt a jobb oldali piros LED folyamatosan világít. Bár a töltést automatikus áramkör vezérli, mégsem javasoljuk, hogy az elıirt töltési idıt átlépje. A mőszert a gyártó kalibrálva szállítja. A mért értékek korrektségének megkérdıjelezése esetén inkább forduljon szakszervizhez, ahol az elvégzett kalibrálásról minden esetben jegyzıkönyvet kap. 4

5 A KÉSZÜLÉK KARBANTARTÁSA Mivel a mőszerben a két kapcsolón kívül nincs más mozgó alkatrész, ezért a kíméletes bánásmódon kívül, csak a lemerült akkumulátor töltésére kell ügyelnünk. A mőszerházat kikapcsolt állapotban, enyhén nedves ruhával tisztíthatjuk meg. A mőszert óvjuk az erıs mechanikai behatásoktól, rázkódástól, leejtéstıl, nedvességtıl, tömény gázoktól és vegyi anyagoktól! A csatlakozó -csonkok csak gáznemő közegre köthetık! KALIBRÁLÁS ÉS GARANCIA Az Ön által megvásárolt mőszer a gyártás utáni bevizsgálás alkalmával nyomásmérı etalonnal történı kalibráláson esik át. A szenzorfejet speciálisan kiképzett csatlakozó segítségével a precíziós nyomásmérı etalonnal párhuzamosan kapcsolva kalibráló kamra felhasználásával teszteljük. A kalibrálásról jegyzıkönyvet veszünk fel, és minıségi bizonyítványt állítunk ki. A kiállított jegyzıkönyvet javasoljuk évente megújíttatni a gyártó szakszervizében. A mőszerre az eladástól számított 12 hónapos garancia érvényes. Mindennemő idegen beavatkozás, a mőszer szétnyitása, szétszedése a garancia megszőnését jelenti. 5

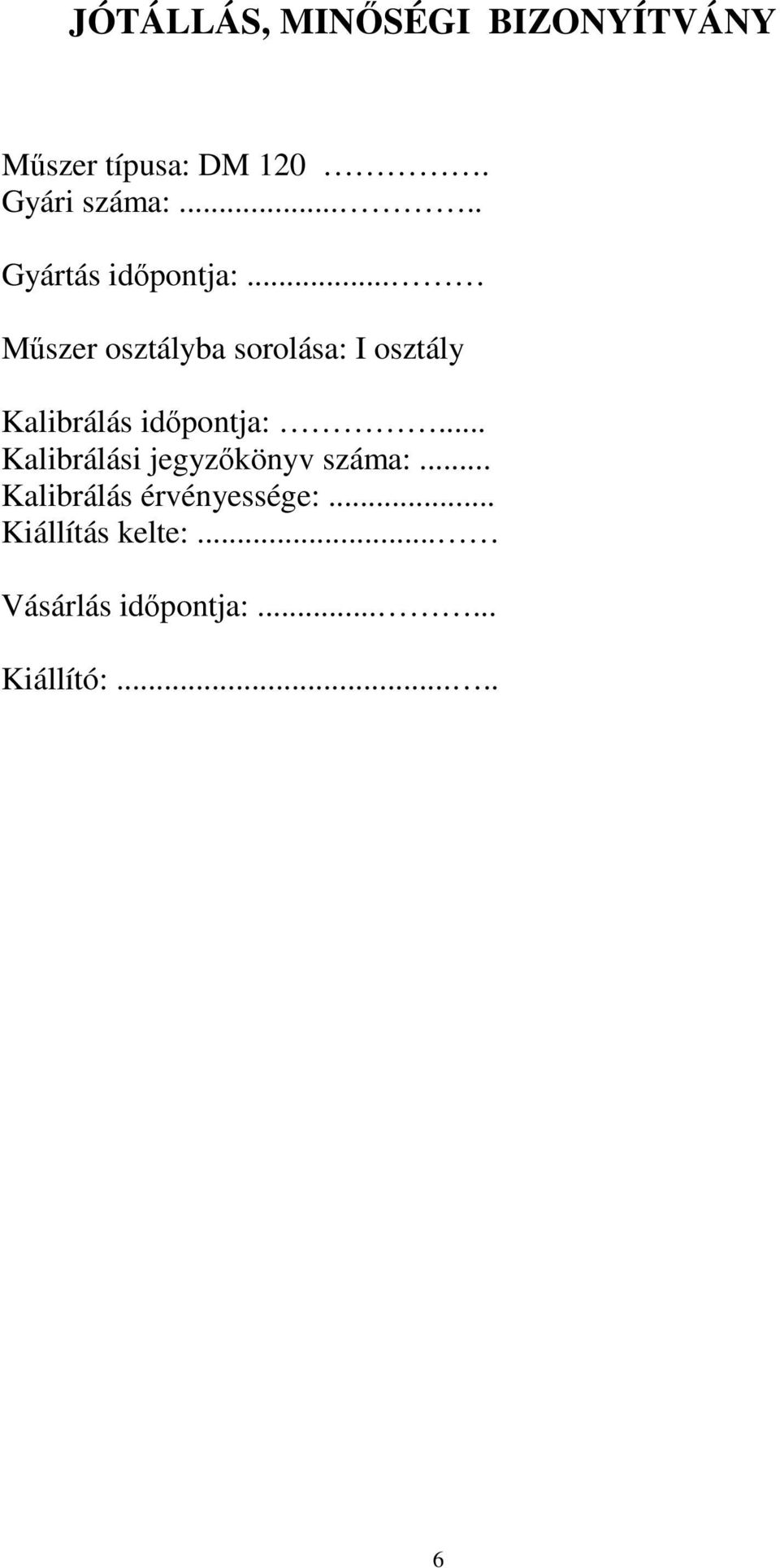

6 JÓTÁLLÁS, MINİSÉGI BIZONYÍTVÁNY Mőszer típusa: DM 120. Gyári száma:..... Gyártás idıpontja:... Mőszer osztályba sorolása: I osztály Kalibrálás idıpontja:... Kalibrálási jegyzıkönyv száma:... Kalibrálás érvényessége:... Kiállítás kelte:... Vásárlás idıpontja: Kiállító:
