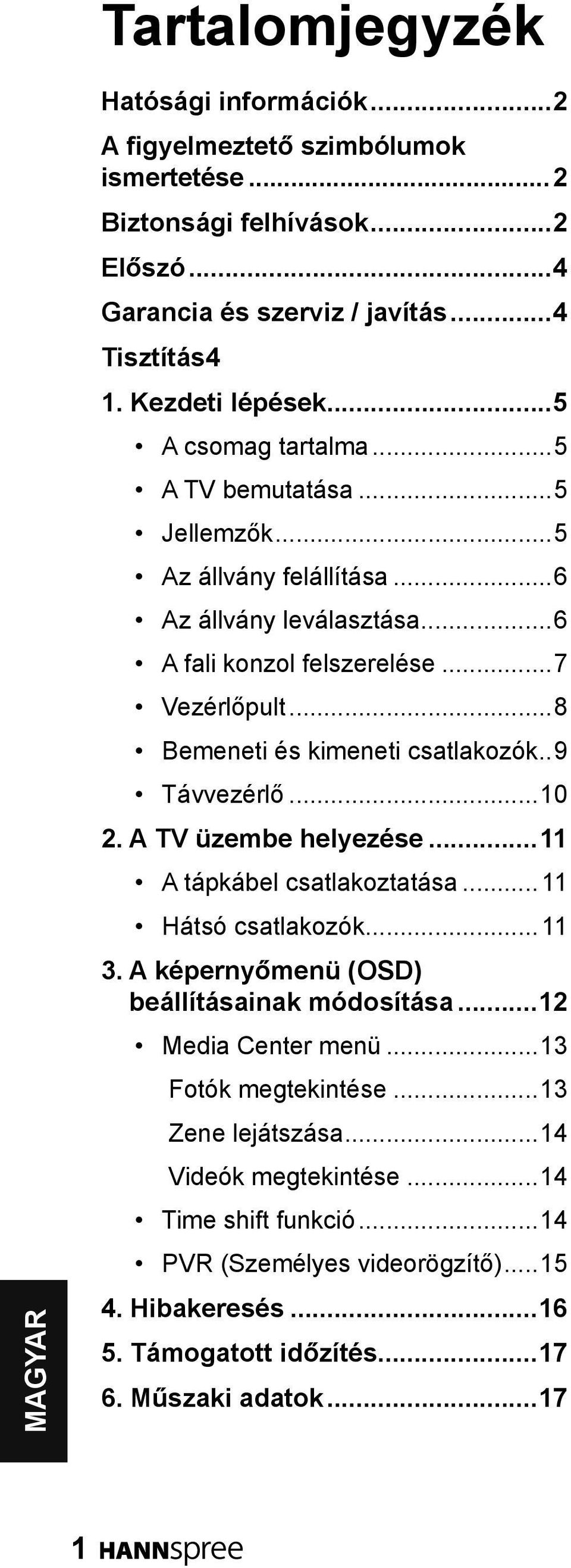

1 Tartalomjegyzék Hatósági információk... A figyelmeztető szimbólumok ismertetése... Biztonsági felhívások... Előszó...4 Garancia és szerviz / javítás...4 Tisztítás.4 1. Kezdeti lépések...5 A csomag tartalma...5 A TV bemutatása...5 Jellemzők...5 Az állvány felállítása...6 Az állvány leválasztása...6 A fali konzol felszerelése...7 Vezérlőpult...8 Bemeneti és kimeneti csatlakozók..9 Távvezérlő A TV üzembe helyezése...11 A tápkábel csatlakoztatása...11 Hátsó csatlakozók A képernyőmenü (OSD) beállításainak módosítása...1 Media Center menü...1 Fotók megtekintése...1 Zene lejátszása...14 Videók megtekintése...14 Time shift funkció...14 PVR (Személyes videorögzítő) Hibakeresés Támogatott időzítés Műszaki adatok

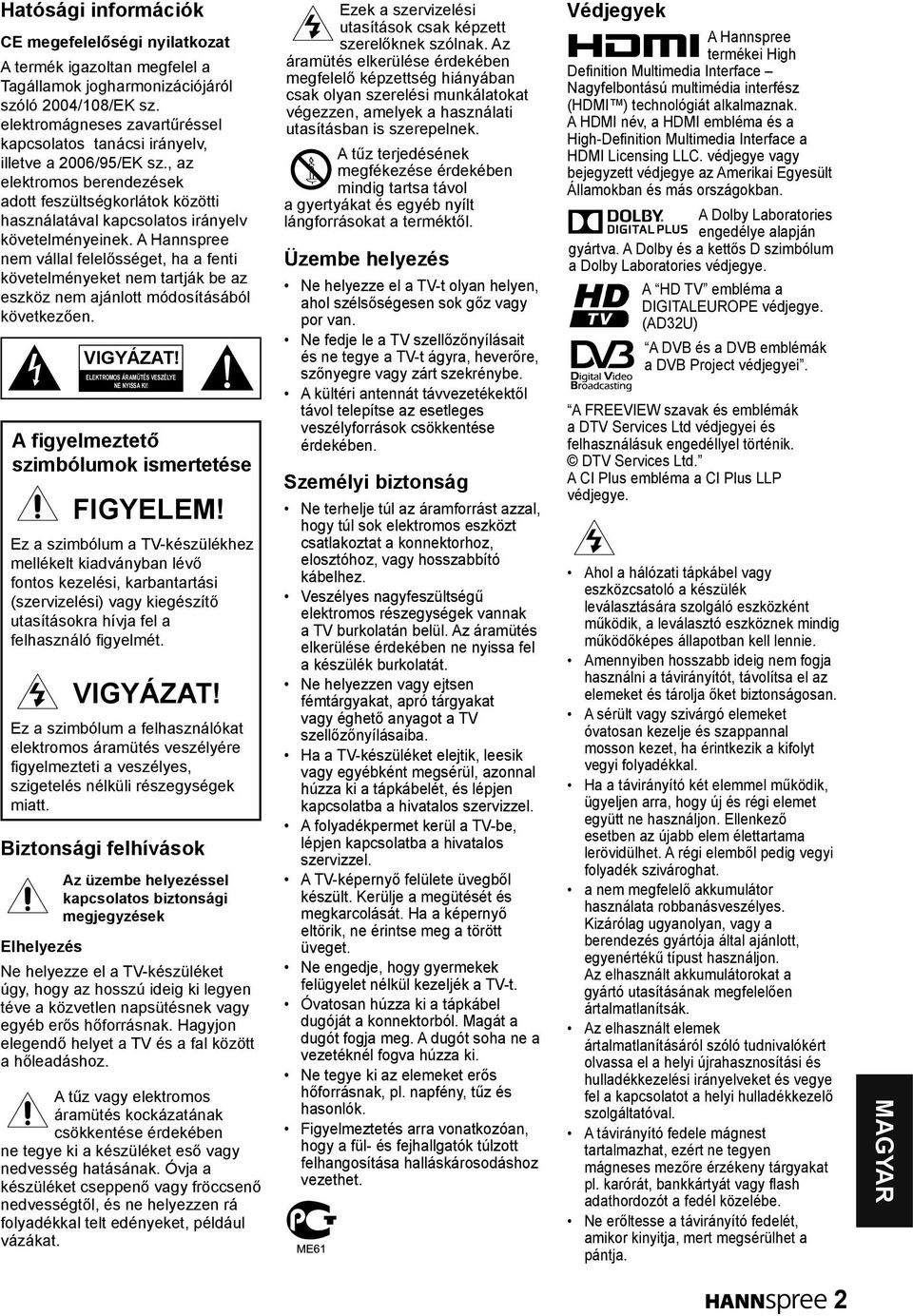

2 Hatósági információk CE megefelelőségi nyilatkozat A termék igazoltan megfelel a Tagállamok jogharmonizációjáról szóló 004/108/EK sz. elektromágneses zavartűréssel kapcsolatos tanácsi irányelv, illetve a 006/95/EK sz., az elektromos berendezések adott feszültségkorlátok közötti használatával kapcsolatos irányelv követelményeinek. A Hannspree nem vállal felelősséget, ha a fenti követelményeket nem tartják be az eszköz nem ajánlott módosításából következően. A figyelmeztető szimbólumok ismertetése Biztonsági felhívások Elhelyezés VIGYÁZAT! ELEKTROMOS ÁRAMÜTÉS VESZÉLYE NE NYISSA KI! FIGYELEM! Ez a szimbólum a TV-készülékhez mellékelt kiadványban lévő fontos kezelési, karbantartási (szervizelési) vagy kiegészítő utasításokra hívja fel a felhasználó figyelmét. VIGYÁZAT! Ez a szimbólum a felhasználókat elektromos áramütés veszélyére figyelmezteti a veszélyes, szigetelés nélküli részegységek miatt. Az üzembe helyezéssel kapcsolatos biztonsági megjegyzések Ne helyezze el a TV-készüléket úgy, hogy az hosszú ideig ki legyen téve a közvetlen napsütésnek vagy egyéb erős hőforrásnak. Hagyjon elegendő helyet a TV és a fal között a hőleadáshoz. A tűz vagy elektromos áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. Óvja a készüléket cseppenő vagy fröccsenő nedvességtől, és ne helyezzen rá folyadékkal telt edényeket, például vázákat. Ezek a szervizelési utasítások csak képzett szerelőknek szólnak. Az áramütés elkerülése érdekében megfelelő képzettség hiányában csak olyan szerelési munkálatokat végezzen, amelyek a használati utasításban is szerepelnek. A tűz terjedésének megfékezése érdekében mindig tartsa távol a gyertyákat és egyéb nyílt lángforrásokat a terméktől. Üzembe helyezés Ne helyezze el a TV-t olyan helyen, ahol szélsőségesen sok gőz vagy por van. Ne fedje le a TV szellőzőnyílásait és ne tegye a TV-t ágyra, heverőre, szőnyegre vagy zárt szekrénybe. A kültéri antennát távvezetékektől távol telepítse az esetleges veszélyforrások csökkentése érdekében. Személyi biztonság Ne terhelje túl az áramforrást azzal, hogy túl sok elektromos eszközt csatlakoztat a konnektorhoz, elosztóhoz, vagy hosszabbító kábelhez. Veszélyes nagyfeszültségű elektromos részegységek vannak a TV burkolatán belül. Az áramütés elkerülése érdekében ne nyissa fel a készülék burkolatát. Ne helyezzen vagy ejtsen fémtárgyakat, apró tárgyakat vagy éghető anyagot a TV szellőzőnyílásaiba. Ha a TV-készüléket elejtik, leesik vagy egyébként megsérül, azonnal húzza ki a tápkábelét, és lépjen kapcsolatba a hivatalos szervizzel. A folyadékpermet kerül a TV-be, lépjen kapcsolatba a hivatalos szervizzel. A TV-képernyő felülete üvegből készült. Kerülje a megütését és megkarcolását. Ha a képernyő eltörik, ne érintse meg a törött üveget. Ne engedje, hogy gyermekek felügyelet nélkül kezeljék a TV-t. Óvatosan húzza ki a tápkábel dugóját a konnektorból. Magát a dugót fogja meg. A dugót soha ne a vezetéknél fogva húzza ki. Ne tegye ki az elemeket erős hőforrásnak, pl. napfény, tűz és hasonlók. Figyelmeztetés arra vonatkozóan, hogy a fül- és fejhallgatók túlzott felhangosítása halláskárosodáshoz vezethet. Védjegyek A Hannspree termékei High Definition Multimedia Interface Nagyfelbontású multimédia interfész (HDMI ) technológiát alkalmaznak. A HDMI név, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC. védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban. A Dolby Laboratories engedélye alapján gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegye. A HD TV embléma a DIGITALEUROPE védjegye. (ADU) A DVB és a DVB emblémák a DVB Project védjegyei. A FREEVIEW szavak és emblémák a DTV Services Ltd védjegyei és felhasználásuk engedéllyel történik. DTV Services Ltd. A CI Plus embléma a CI Plus LLP védjegye. Ahol a hálózati tápkábel vagy eszközcsatoló a készülék leválasztására szolgáló eszközként működik, a leválasztó eszköznek mindig működőképes állapotban kell lennie. Amennyiben hosszabb ideig nem fogja használni a távirányítót, távolítsa el az elemeket és tárolja őket biztonságosan. A sérült vagy szivárgó elemeket óvatosan kezelje és szappannal mosson kezet, ha érintkezik a kifolyt vegyi folyadékkal. Ha a távirányító két elemmel működik, ügyeljen arra, hogy új és régi elemet együtt ne használjon. Ellenkező esetben az újabb elem élettartama lerövidülhet. A régi elemből pedig vegyi folyadék szivároghat. a nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a berendezés gyártója által ajánlott, egyenértékű típust használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák. Az elhasznált elemek ártalmatlanításáról szóló tudnivalókért olvassa el a helyi újrahasznosítási és hulladékkezelési irányelveket és vegye fel a kapcsolatot a helyi hulladékkezelő szolgáltatóval. A távirányító fedele mágnest tartalmazhat, ezért ne tegyen mágneses mezőre érzékeny tárgyakat pl. karórát, bankkártyát vagy flash adathordozót a fedél közelébe. Ne erőltesse a távirányító fedelét, amikor kinyitja, mert megsérülhet a pántja.

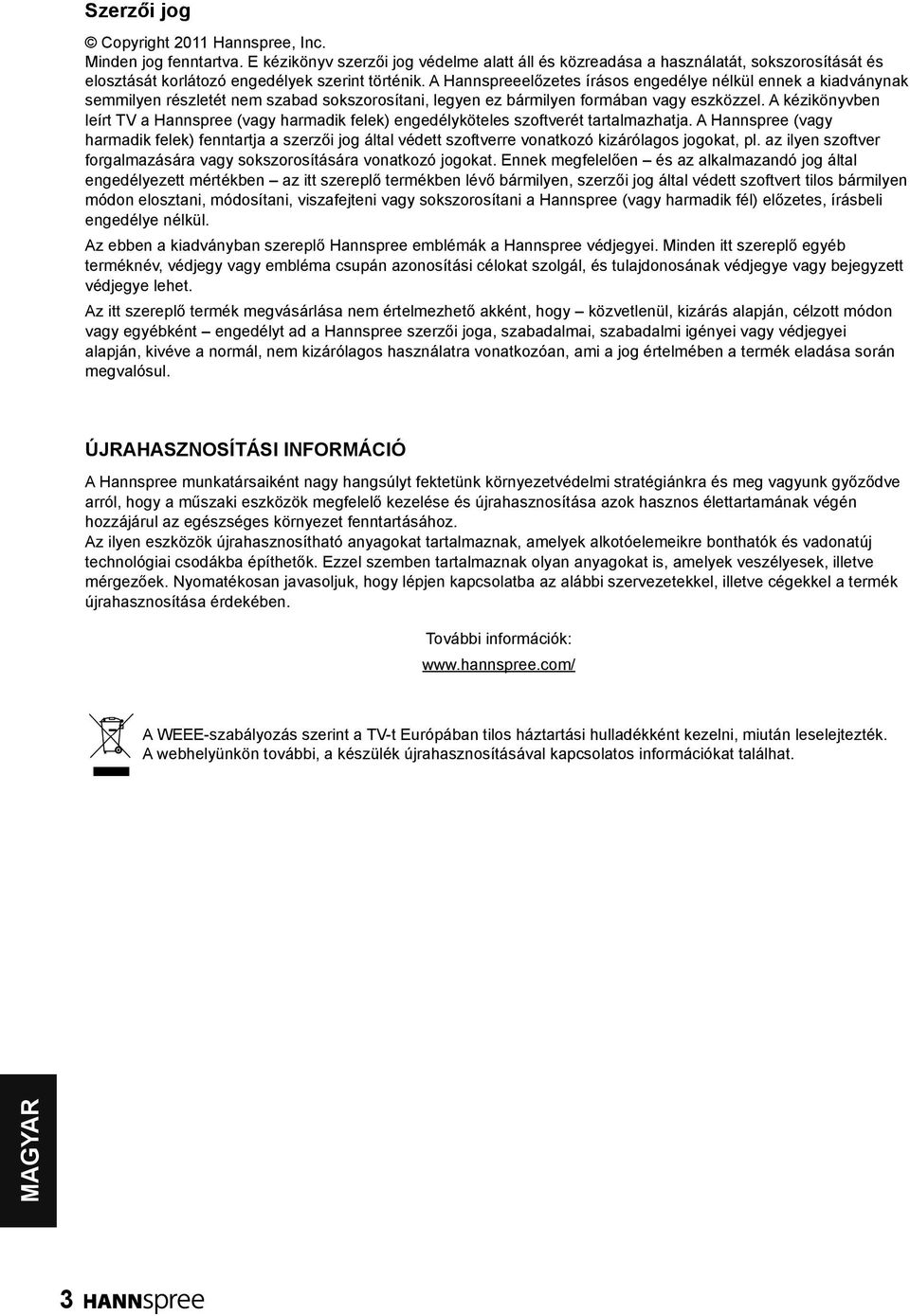

3 Szerzői jog Copyright 011 Hannspree, Inc. Minden jog fenntartva. E kézikönyv szerzői jog védelme alatt áll és közreadása a használatát, sokszorosítását és elosztását korlátozó engedélyek szerint történik. A Hannspreeelőzetes írásos engedélye nélkül ennek a kiadványnak semmilyen részletét nem szabad sokszorosítani, legyen ez bármilyen formában vagy eszközzel. A kézikönyvben leírt TV a Hannspree (vagy harmadik felek) engedélyköteles szoftverét tartalmazhatja. A Hannspree (vagy harmadik felek) fenntartja a szerzői jog által védett szoftverre vonatkozó kizárólagos jogokat, pl. az ilyen szoftver forgalmazására vagy sokszorosítására vonatkozó jogokat. Ennek megfelelően és az alkalmazandó jog által engedélyezett mértékben az itt szereplő termékben lévő bármilyen, szerzői jog által védett szoftvert tilos bármilyen módon elosztani, módosítani, viszafejteni vagy sokszorosítani a Hannspree (vagy harmadik fél) előzetes, írásbeli engedélye nélkül. Az ebben a kiadványban szereplő Hannspree emblémák a Hannspree védjegyei. Minden itt szereplő egyéb terméknév, védjegy vagy embléma csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Az itt szereplő termék megvásárlása nem értelmezhető akként, hogy közvetlenül, kizárás alapján, célzott módon vagy egyébként engedélyt ad a Hannspree szerzői joga, szabadalmai, szabadalmi igényei vagy védjegyei alapján, kivéve a normál, nem kizárólagos használatra vonatkozóan, ami a jog értelmében a termék eladása során megvalósul. ÚJRAHASZNOSÍTÁSI INFORMÁCIÓ A Hannspree munkatársaiként nagy hangsúlyt fektetünk környezetvédelmi stratégiánkra és meg vagyunk győződve arról, hogy a műszaki eszközök megfelelő kezelése és újrahasznosítása azok hasznos élettartamának végén hozzájárul az egészséges környezet fenntartásához. Az ilyen eszközök újrahasznosítható anyagokat tartalmaznak, amelyek alkotóelemeikre bonthatók és vadonatúj technológiai csodákba építhetők. Ezzel szemben tartalmaznak olyan anyagokat is, amelyek veszélyesek, illetve mérgezőek. Nyomatékosan javasoljuk, hogy lépjen kapcsolatba az alábbi szervezetekkel, illetve cégekkel a termék újrahasznosítása érdekében. További információk: A WEEE-szabályozás szerint a TV-t Európában tilos háztartási hulladékként kezelni, miután leselejtezték. A webhelyünkön további, a készülék újrahasznosításával kapcsolatos információkat találhat.

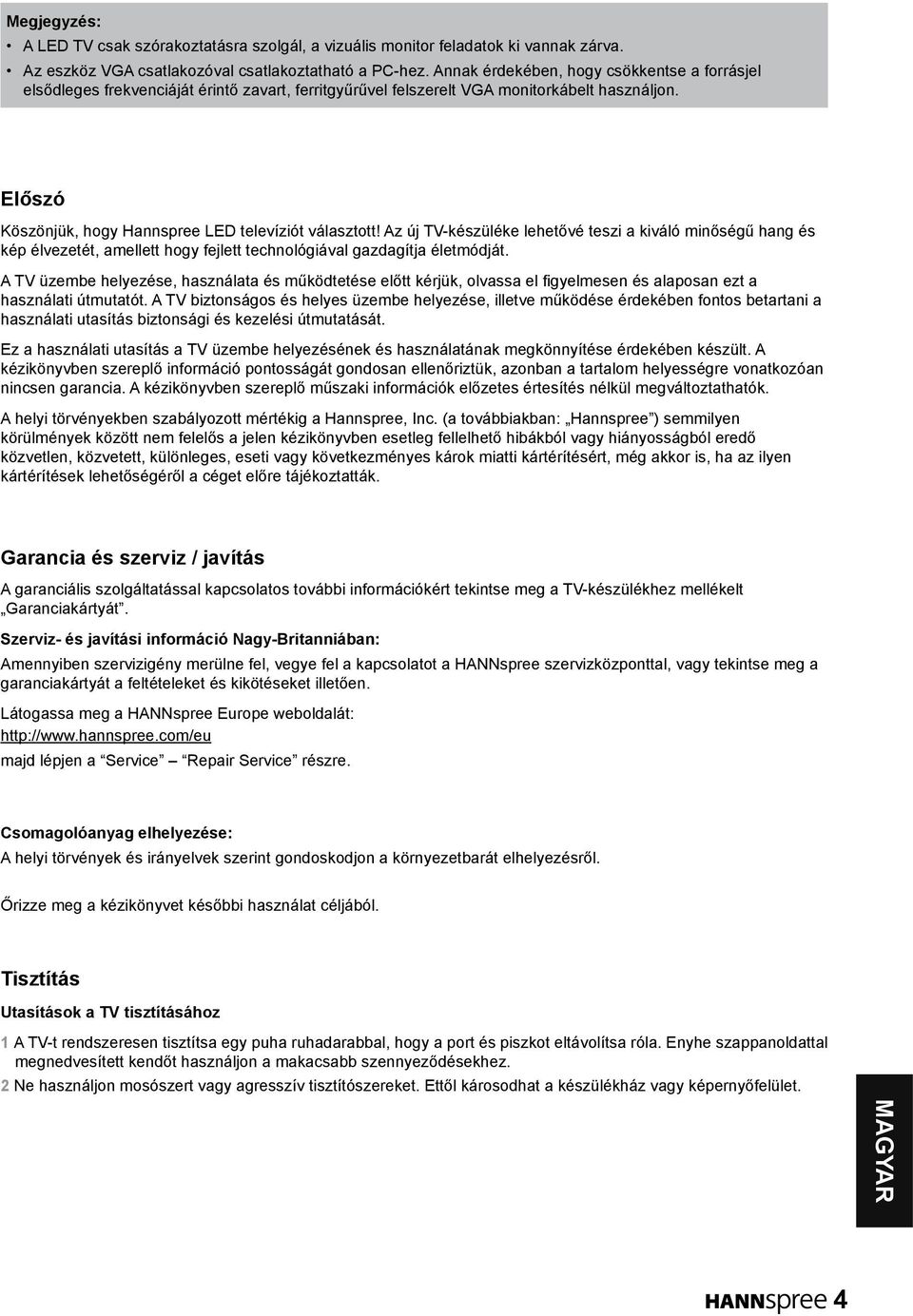

4 Megjegyzés: A LED TV csak szórakoztatásra szolgál, a vizuális monitor feladatok ki vannak zárva. Az eszköz VGA csatlakozóval csatlakoztatható a PC-hez. Annak érdekében, hogy csökkentse a forrásjel elsődleges frekvenciáját érintő zavart, ferritgyűrűvel felszerelt VGA monitorkábelt használjon. Előszó Köszönjük, hogy Hannspree LED televíziót választott! Az új TV-készüléke lehetővé teszi a kiváló minőségű hang és kép élvezetét, amellett hogy fejlett technológiával gazdagítja életmódját. A TV üzembe helyezése, használata és működtetése előtt kérjük, olvassa el figyelmesen és alaposan ezt a használati útmutatót. A TV biztonságos és helyes üzembe helyezése, illetve működése érdekében fontos betartani a használati utasítás biztonsági és kezelési útmutatását. Ez a használati utasítás a TV üzembe helyezésének és használatának megkönnyítése érdekében készült. A kézikönyvben szereplő információ pontosságát gondosan ellenőriztük, azonban a tartalom helyességre vonatkozóan nincsen garancia. A kézikönyvben szereplő műszaki információk előzetes értesítés nélkül megváltoztathatók. A helyi törvényekben szabályozott mértékig a Hannspree, Inc. (a továbbiakban: Hannspree ) semmilyen körülmények között nem felelős a jelen kézikönyvben esetleg fellelhető hibákból vagy hiányosságból eredő közvetlen, közvetett, különleges, eseti vagy következményes károk miatti kártérítésért, még akkor is, ha az ilyen kártérítések lehetőségéről a céget előre tájékoztatták. Garancia és szerviz / javítás A garanciális szolgáltatással kapcsolatos további információkért tekintse meg a TV-készülékhez mellékelt Garanciakártyát. Szerviz- és javítási információ Nagy-Britanniában: Amennyiben szervizigény merülne fel, vegye fel a kapcsolatot a HANNspree szervizközponttal, vagy tekintse meg a garanciakártyát a feltételeket és kikötéseket illetően. Látogassa meg a HANNspree Europe weboldalát: majd lépjen a Service Repair Service részre. Csomagolóanyag elhelyezése: A helyi törvények és irányelvek szerint gondoskodjon a környezetbarát elhelyezésről. Őrizze meg a kézikönyvet későbbi használat céljából. Tisztítás Utasítások a TV tisztításához 1 A TV-t rendszeresen tisztítsa egy puha ruhadarabbal, hogy a port és piszkot eltávolítsa róla. Enyhe szappanoldattal megnedvesített kendőt használjon a makacsabb szennyeződésekhez. Ne használjon mosószert vagy agresszív tisztítószereket. Ettől károsodhat a készülékház vagy képernyőfelület. 4

5 1. Kezdeti lépések A csomag tartalma Győződjön meg arról, hogy a következő elemek a csomagban vannak. Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a Hannspree ügyfélszolgálatával. User's Manual Quick Start Guide Warranty Card TV Felhasználói útmutató Gyors üzembe helyezési útmutató Garanciakártya Távirányító és elemek SCART adapter TV-állvány Csavarok Egyszerű csavarhúzó A TV bemutatása Nézhet DVB-T, DVB-C adást, kábeltévét vagy digitális TV-csatornák műsorát, és egyszerűen csatlakoztathat videomagnót, set-top boxot vagy DVD-lejátszót a SCART, HDTV (Komponens) és HDMI bemeneti catlakozókhoz (a csatlakozók helye típustól függő). A TV-t monitorként is használhatja, ha a PC VGA csatlakozójához csatlakoztatja. A praktikus kezelőszervek megtalálhatók a TV-n és a kézbe illő távirányítón, így csatornát válthat, hangerőt álíthat és módosíthatja a megjeleníés beállításait az egyszerűen használható képernyőmenü rendszer segítségével. A beépített sztereó hangszórói kiváló minőségű hangvisszaadást biztosítanak, a praktikus hangkimenet pedig lehetővé teszi külső hangrendszer vagy fülhallgatók csatlakoztatását. Jellemzők TV-Tuner: Beépített TV-tuner (analóg, DVB-T, DVB-C) Audió/Videó támogatás: SCART bemenet VGA (PC) bemenet - HDMI bemenetek HDTV (Komponens) bemenet - J/B audió bemenetek VGA (PC) audió bemenet,5 mm-es sztereó fülhallgató-csatlakozó - SPDIF kimenet Képernyőmenü (OSD) rendszer Megjegyzés: Teletext (TV RF+SCART) 1,5v oldalas memóriával Beépített sztereó hangszórók Képjavító technológia :/: átméretezés (4P) D fésűszűrő Zajcsökkentés Fejlett D de-interlacing Élkiemelés HDTV ( ) PVR és időeltolás funkció A kézikönyvben említett támogató eszközök típustól függően eltérők lehetnek. További információkért tekintse meg a gyártó felhasználói kézikönyvét vagy a TV típus gyors üzembe helyezési útmutatóját. 5

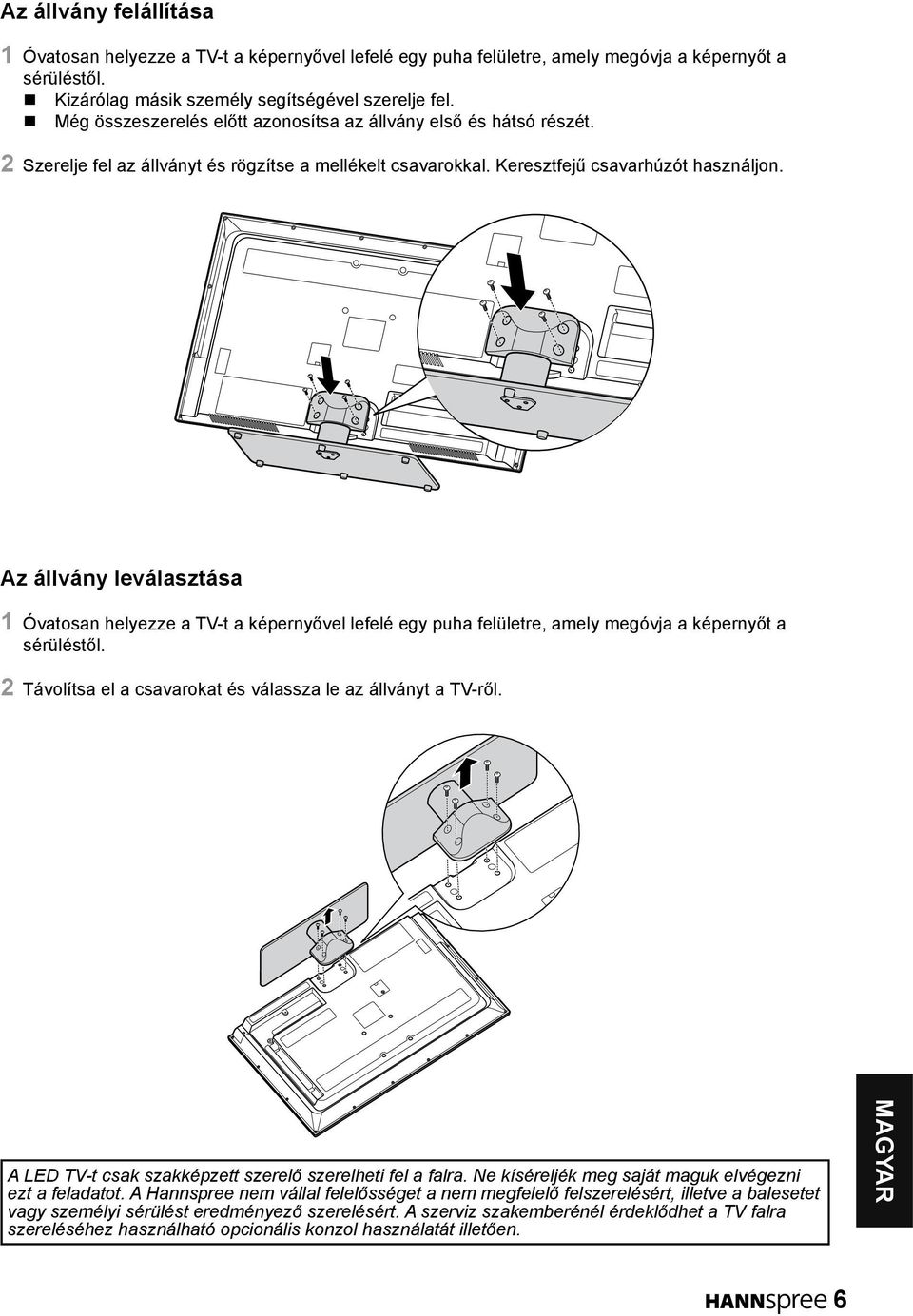

6 Az állvány felállítása 1 Óvatosan helyezze a TV-t a képernyővel lefelé egy puha felületre, amely megóvja a képernyőt a sérüléstől. Kizárólag másik személy segítségével szerelje fel. Még összeszerelés előtt azonosítsa az állvány első és hátsó részét. Szerelje fel az állványt és rögzítse a mellékelt csavarokkal. Keresztfejű csavarhúzót használjon. Az állvány leválasztása 1 Óvatosan helyezze a TV-t a képernyővel lefelé egy puha felületre, amely megóvja a képernyőt a sérüléstől. Távolítsa el a csavarokat és válassza le az állványt a TV-ről. A LED TV-t csak szakképzett szerelő szerelheti fel a falra. Ne kíséreljék meg saját maguk elvégezni ezt a feladatot. A Hannspree nem vállal felelősséget a nem megfelelő felszerelésért, illetve a balesetet vagy személyi sérülést eredményező szerelésért. A szerviz szakemberénél érdeklődhet a TV falra szereléséhez használható opcionális konzol használatát illetően. 6

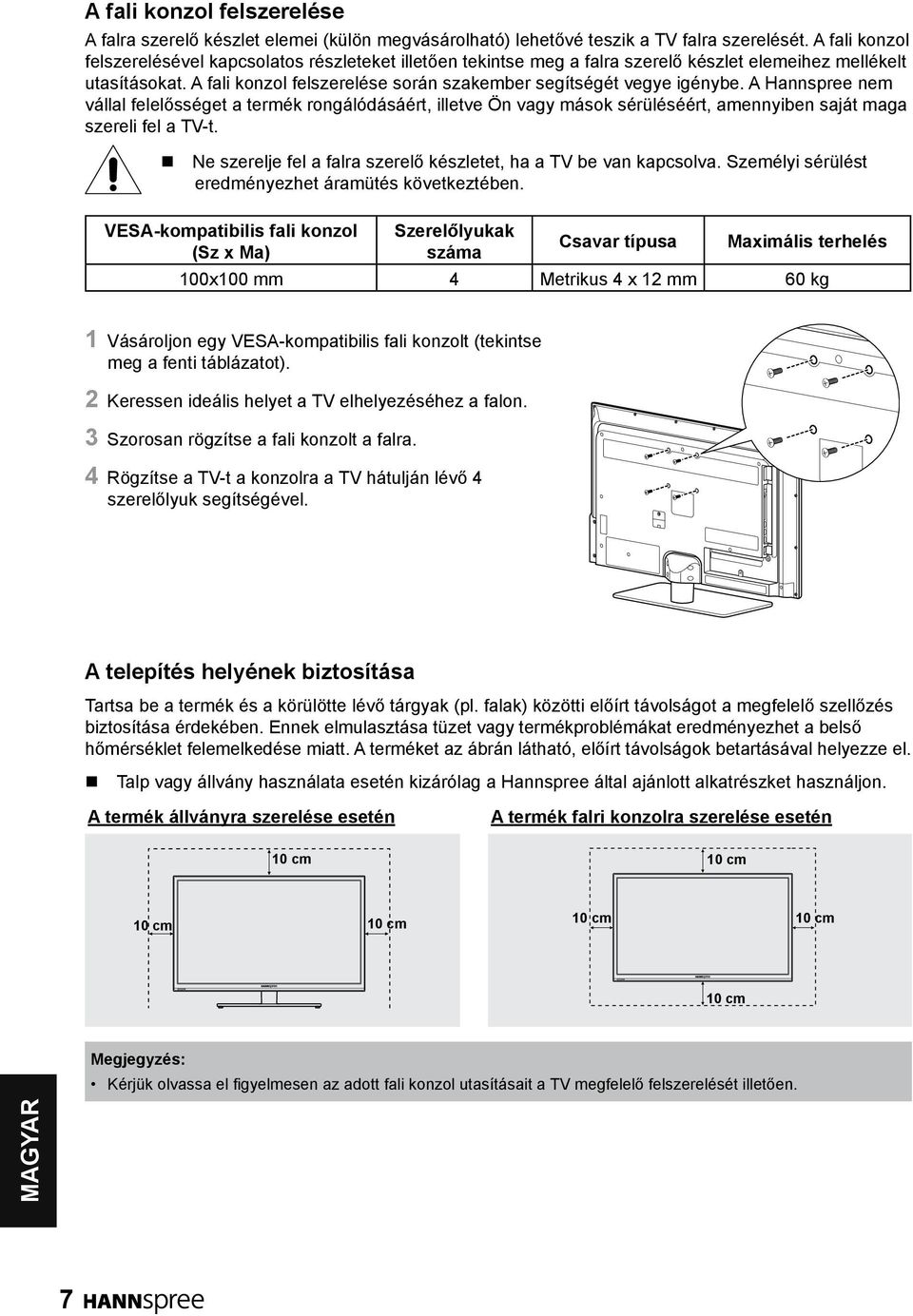

7 A fali konzol felszerelése A falra szerelő készlet elemei (külön megvásárolható) lehetővé teszik a TV falra szerelését. A fali konzol felszerelésével kapcsolatos részleteket illetően tekintse meg a falra szerelő készlet elemeihez mellékelt utasításokat. A fali konzol felszerelése során szakember segítségét vegye igénybe. A Hannspree nem vállal felelősséget a termék rongálódásáért, illetve Ön vagy mások sérüléséért, amennyiben saját maga szereli fel a TV-t. Ne szerelje fel a falra szerelő készletet, ha a TV be van kapcsolva. Személyi sérülést eredményezhet áramütés következtében. VESA-kompatibilis fali konzol (Sz x Ma) Szerelőlyukak száma Csavar típusa Maximális terhelés 100x100 mm 4 Metrikus 4 x 1 mm 60 kg 1 Vásároljon egy VESA-kompatibilis fali konzolt (tekintse meg a fenti táblázatot). Keressen ideális helyet a TV elhelyezéséhez a falon. Szorosan rögzítse a fali konzolt a falra. 4 Rögzítse a TV-t a konzolra a TV hátulján lévő 4 szerelőlyuk segítségével. A telepítés helyének biztosítása Tartsa be a termék és a körülötte lévő tárgyak (pl. falak) közötti előírt távolságot a megfelelő szellőzés biztosítása érdekében. Ennek elmulasztása tüzet vagy termékproblémákat eredményezhet a belső hőmérséklet felemelkedése miatt. A terméket az ábrán látható, előírt távolságok betartásával helyezze el. Talp vagy állvány használata esetén kizárólag a Hannspree által ajánlott alkatrészket használjon. A termék állványra szerelése esetén A termék falri konzolra szerelése esetén 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Megjegyzés: Kérjük olvassa el figyelmesen az adott fali konzol utasításait a TV megfelelő felszerelését illetően. 7

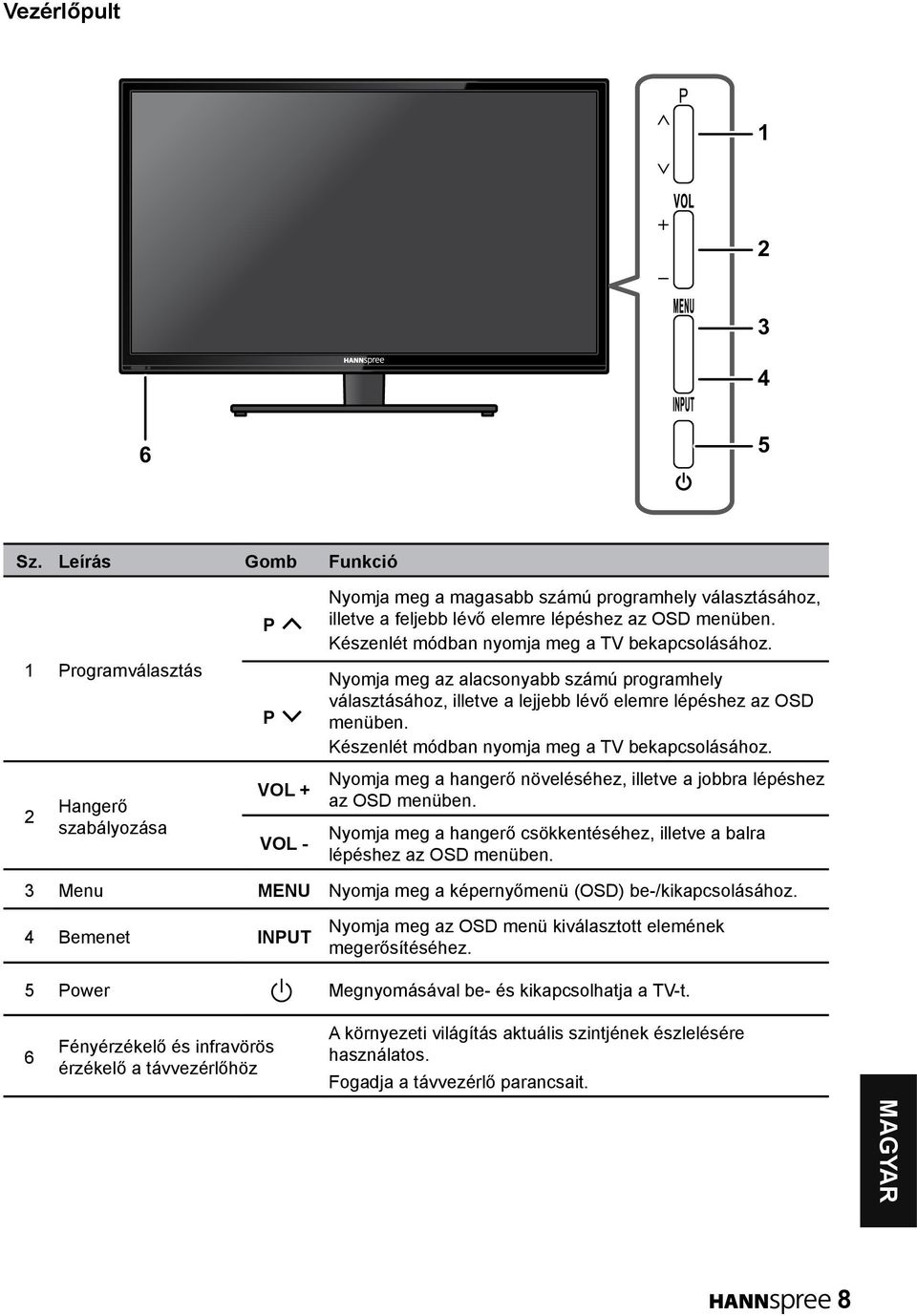

8 Vezérlőpult Sz. Leírás Gomb Funkció 1 Programválasztás Hangerő szabályozása P P VOL + VOL - Nyomja meg a magasabb számú programhely választásához, illetve a feljebb lévő elemre lépéshez az OSD menüben. Készenlét módban nyomja meg a TV bekapcsolásához. Nyomja meg az alacsonyabb számú programhely választásához, illetve a lejjebb lévő elemre lépéshez az OSD menüben. Készenlét módban nyomja meg a TV bekapcsolásához. Nyomja meg a hangerő növeléséhez, illetve a jobbra lépéshez az OSD menüben. Nyomja meg a hangerő csökkentéséhez, illetve a balra lépéshez az OSD menüben. Menu MENU Nyomja meg a képernyőmenü (OSD) be-/kikapcsolásához. 4 Bemenet INPUT Nyomja meg az OSD menü kiválasztott elemének megerősítéséhez. 5 Power Megnyomásával be- és kikapcsolhatja a TV-t. 6 Fényérzékelő és infravörös érzékelő a távvezérlőhöz A környezeti világítás aktuális szintjének észlelésére használatos. Fogadja a távvezérlő parancsait. 8

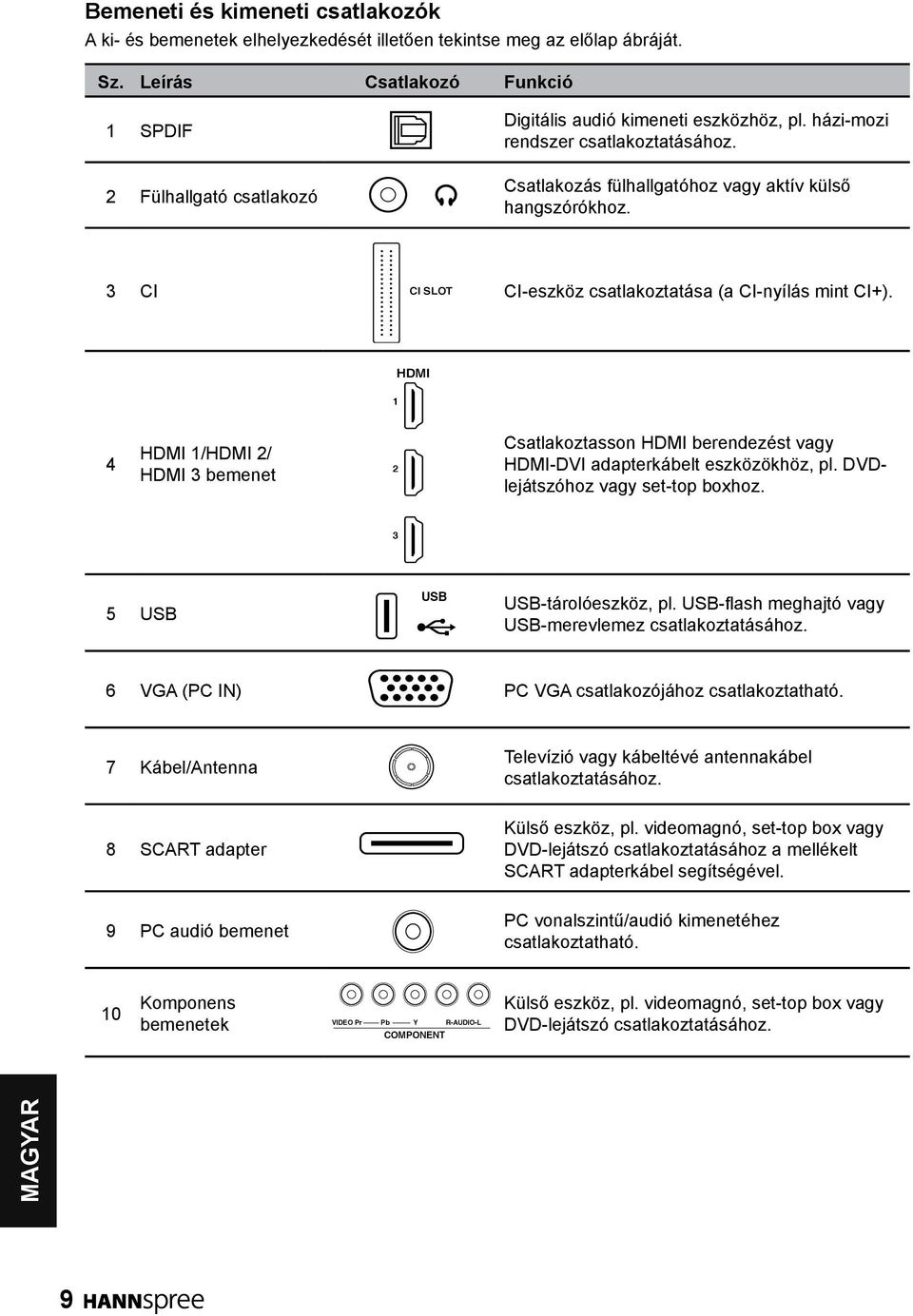

9 Bemeneti és kimeneti csatlakozók A ki- és bemenetek elhelyezkedését illetően tekintse meg az előlap ábráját. Sz. Leírás Csatlakozó Funkció 1 SPDIF SPDIF Fülhallgató csatlakozó Digitális audió kimeneti eszközhöz, pl. házi-mozi rendszer csatlakoztatásához. Csatlakozás fülhallgatóhoz vagy aktív külső hangszórókhoz. CI CI SLOT CI-eszköz csatlakoztatása (a CI-nyílás mint CI+). HDMI 1 4 HDMI 1/HDMI / HDMI bemenet Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVDlejátszóhoz vagy set-top boxhoz. 5 USB USB USB-tárolóeszköz, pl. USB-flash meghajtó vagy USB-merevlemez csatlakoztatásához. 6 VGA (PC IN) PC VGA csatlakozójához csatlakoztatható. 7 Kábel/Antenna VGA PC IN Televízió vagy kábeltévé antennakábel csatlakoztatásához. 8 SCART adapter 9 PC audió bemenet CABLE/ANTENNA DTV/TV ADAPTER SCART Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához a mellékelt SCART adapterkábel segítségével. PC vonalszintű/audió kimenetéhez csatlakoztatható. 10 Komponens bemenetek VIDEO Pr AUDIO PC IN Pb Y R-AUDIO-L COMPONENT Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. 9

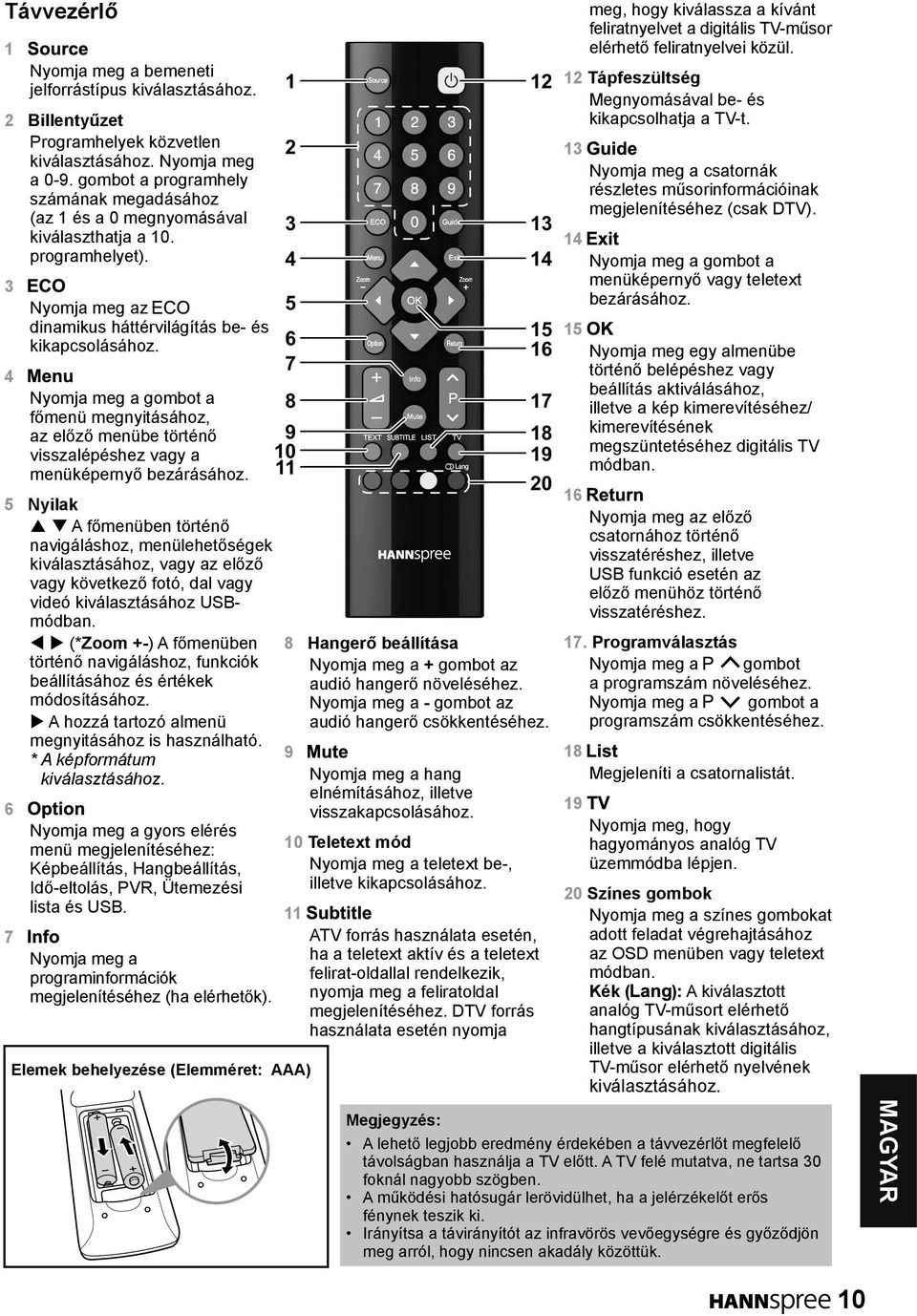

10 Távvezérlő 1 Nyomja meg a bemeneti jelforrástípus kiválasztásához. Billentyűzet Programhelyek közvetlen kiválasztásához. Nyomja meg a 0-9. gombot a programhely számának megadásához (az 1 és a 0 megnyomásával kiválaszthatja a 10. programhelyet). 4 Nyomja meg az dinamikus háttérvilágítás be- és kikapcsolásához. Nyomja meg a gombot a főmenü megnyitásához, az előző menübe történő visszalépéshez vagy a menüképernyő bezárásához. 5 Nyilak p q A főmenüben történő navigáláshoz, menülehetőségek kiválasztásához, vagy az előző vagy következő fotó, dal vagy videó kiválasztásához USBmódban. t u (*Zoom +-) A főmenüben történő navigáláshoz, funkciók beállításához és értékek módosításához. u A hozzá tartozó almenü megnyitásához is használható. * A képformátum kiválasztásához. 6 7 Nyomja meg a gyors elérés menü megjelenítéséhez: Képbeállítás, Hangbeállítás, Idő-eltolás, PVR, Ütemezési lista és USB. Nyomja meg a programinformációk megjelenítéséhez (ha elérhetők). Elemek behelyezése (Elemméret: AAA) 1 Megjegyzés: Hangerő beállítása Nyomja meg a + gombot az audió hangerő növeléséhez. Nyomja meg a - gombot az audió hangerő csökkentéséhez. 9 Nyomja meg a hang elnémításához, illetve visszakapcsolásához. 10 Teletext mód Nyomja meg a teletext be-, illetve kikapcsolásához. 11 ATV forrás használata esetén, ha a teletext aktív és a teletext felirat-oldallal rendelkezik, nyomja meg a feliratoldal megjelenítéséhez. DTV forrás használata esetén nyomja meg, hogy kiválassza a kívánt feliratnyelvet a digitális TV-műsor elérhető feliratnyelvei közül. 1 Tápfeszültség Megnyomásával be- és kikapcsolhatja a TV-t Nyomja meg a csatornák részletes műsorinformációinak megjelenítéséhez (csak DTV). Nyomja meg a gombot a menüképernyő vagy teletext bezárásához. Nyomja meg egy almenübe történő belépéshez vagy beállítás aktiválásához, illetve a kép kimerevítéséhez/ kimerevítésének megszüntetéséhez digitális TV módban. Nyomja meg az előző csatornához történő visszatéréshez, illetve USB funkció esetén az előző menühöz történő visszatéréshez. 17. Programválasztás Nyomja meg a gombot a programszám növeléséhez. Nyomja meg a gombot a programszám csökkentéséhez. 18 Megjeleníti a csatornalistát. 19 Nyomja meg, hogy hagyományos analóg TV üzemmódba lépjen. 0 Színes gombok Nyomja meg a színes gombokat adott feladat végrehajtásához az OSD menüben vagy teletext módban. Kék ( ): A kiválasztott analóg TV-műsort elérhető hangtípusának kiválasztásához, illetve a kiválasztott digitális TV-műsor elérhető nyelvének kiválasztásához. A lehető legjobb eredmény érdekében a távvezérlőt megfelelő távolságban használja a TV előtt. A TV felé mutatva, ne tartsa 0 foknál nagyobb szögben. A működési hatósugár lerövidülhet, ha a jelérzékelőt erős fénynek teszik ki. Irányítsa a távirányítót az infravörös vevőegységre és győződjön meg arról, hogy nincsen akadály közöttük. 10

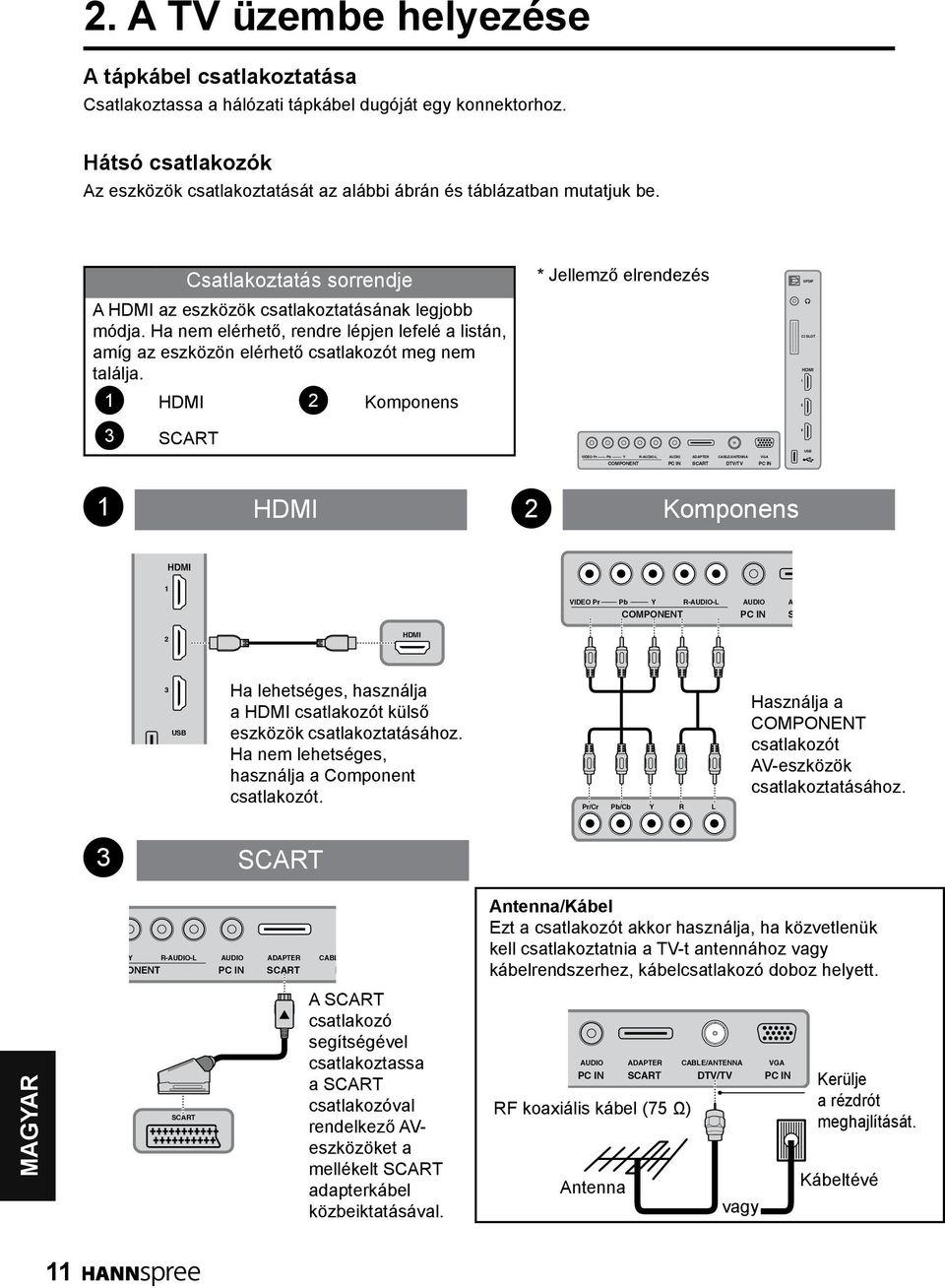

11 . A TV üzembe helyezése A tápkábel csatlakoztatása Csatlakoztassa a hálózati tápkábel dugóját egy konnektorhoz. Hátsó csatlakozók Az eszközök csatlakoztatását az alábbi ábrán és táblázatban mutatjuk be. Csatlakoztatás sorrendje A HDMI az eszközök csatlakoztatásának legjobb módja. Ha nem elérhető, rendre lépjen lefelé a listán, amíg az eszközön elérhető csatlakozót meg nem találja. 1 HDMI Komponens * Jellemző elrendezés SPDIF CI SLOT HDMI 1 SCART USB VIDEO Pr Pb Y R-AUDIO-L AUDIO ADAPTER CABLE/ANTENNA VGA COMPONENT PC IN SCART DTV/TV PC IN 1 HDMI Komponens HDMI 1 VIDEO Pr Pb Y R-AUDIO-L AUDIO A COMPONENT PC IN S HDMI USB Ha lehetséges, használja a HDMI csatlakozót külső eszközök csatlakoztatásához. Ha nem lehetséges, használja a Component csatlakozót. Pr/Cr Pb/Cb Y R L Használja a COMPONENT csatlakozót AV-eszközök csatlakoztatásához. SCART Y R-AUDIO-L AUDIO ADAPTER CABL ONENT PC IN SCART D Antenna/Kábel Ezt a csatlakozót akkor használja, ha közvetlenük kell csatlakoztatnia a TV-t antennához vagy kábelrendszerhez, kábelcsatlakozó doboz helyett. SCART A SCART csatlakozó segítségével csatlakoztassa a SCART csatlakozóval rendelkező AVeszközöket a mellékelt SCART adapterkábel közbeiktatásával. AUDIO ADAPTER CABLE/ANTENNA VGA PC IN SCART DTV/TV PC IN RF koaxiális kábel (75 Ω) Antenna vagy Or Kerülje a rézdrót meghajlítását. Kábeltévé 11

12 . A képernyőmenü (OSD) beállításainak módosítása A képernyőmenü (OSD) rendszer gyors és egyszerű módszert kínál a TV beállításainak elvégzéséhez. Az OSD menü praktikusan elérhető a távvezérlő gombjai segítségével. Mielőtt belemennénk az OSD egyes lehetőségeinek részleteibe, hasznos lehet megismerkedni az OSD rendszer elrendezésével: Főmenük: Megjeleníti a főmenüket Kép Kép Hang TV Setup Gyerek- Képmód Személyes Fényerő Kontraszt Telítettség Élesség OK Bevitel Takarékos din.háttérvil. Automatikus kij elölés Színhőmérséklet Hűvös Menu Kilépés Képernyő mód 16:9 formátum Exit Kilépés Automatikus formátum Be Utasítások: Gyors utasítások a beállítások módosításához. Állítható lehetőségek: Megjeleníti az állítható lehetőségek beállítását/ értékét. Funkció TV vezérlőpult Távvezérlő OSD menü Fel Nyíl p Le Nyíl q Kij elölés/növelés Kij elölés/csökkentés Vissza Nyíl u Nyíl t 1

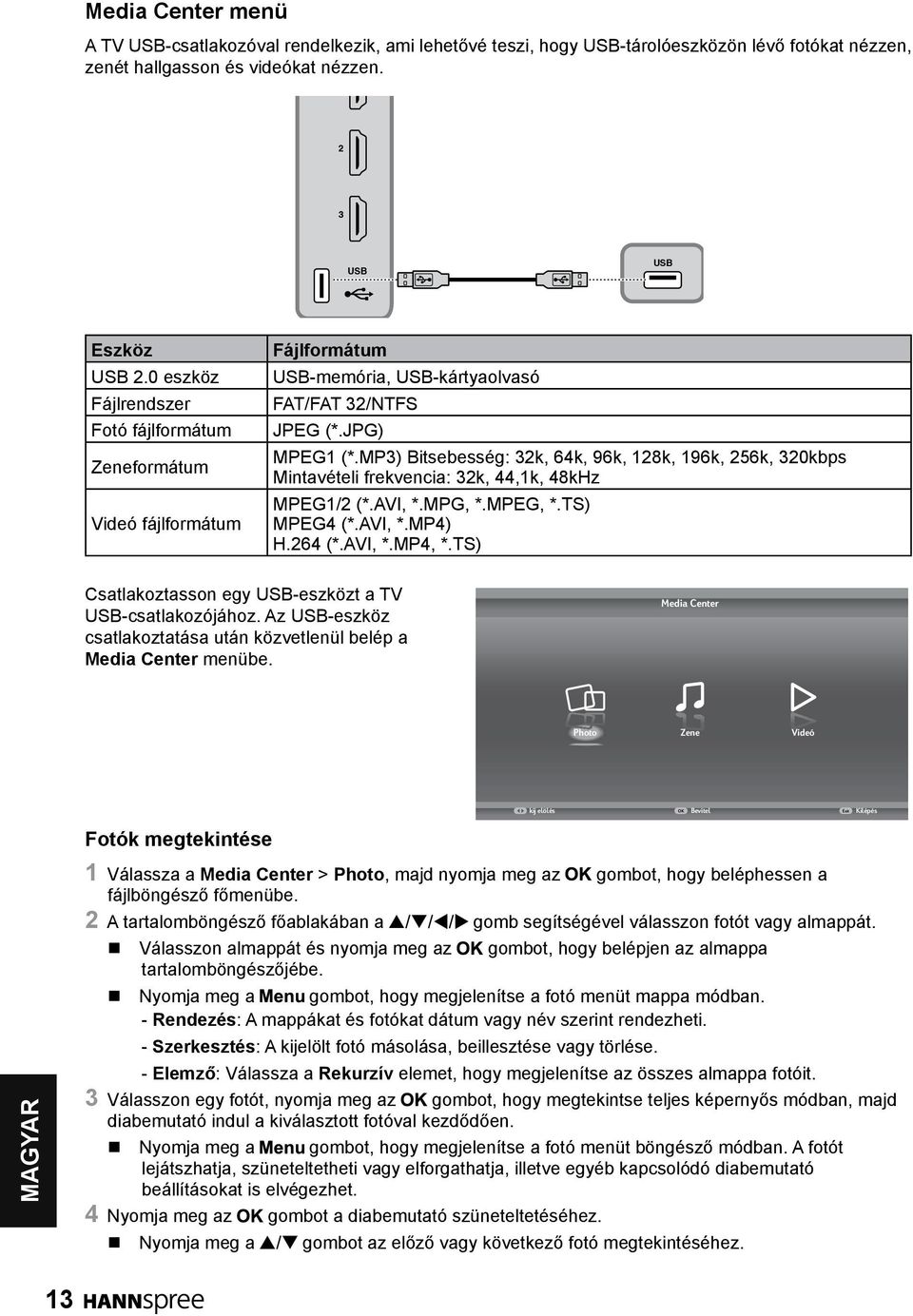

13 Media Center menü A TV USB-csatlakozóval rendelkezik, ami lehetővé teszi, hogy USB-tárolóeszközön lévő fotókat nézzen, zenét hallgasson és videókat nézzen. USB USB Eszköz USB.0 eszköz Fájlrendszer Fotó fájlformátum Zeneformátum Videó fájlformátum Fájlformátum USB-memória, USB-kártyaolvasó FAT/FAT /NTFS JPEG (*.JPG) MPEG1 (*.MP) Bitsebesség: k, 64k, 96k, 18k, 196k, 56k, 0kbps Mintavételi frekvencia: k, 44,1k, 48kHz MPEG1/ (*.AVI, *.MPG, *.MPEG, *.TS) MPEG4 (*.AVI, *.MP4) H.64 (*.AVI, *.MP4, *.TS) Csatlakoztasson egy USB-eszközt a TV USB-csatlakozójához. Az USB-eszköz csatlakoztatása után közvetlenül belép a Media Center menübe. Media Center Photo Zene Videó kij elölés OK Bevitel Exit Kilépés Fotók megtekintése 1 Válassza a Media Center > Photo, majd nyomja meg az gombot, hogy beléphessen a fájlböngésző főmenübe. A tartalomböngésző főablakában a gomb segítségével válasszon fotót vagy almappát. Válasszon almappát és nyomja meg az gombot, hogy belépjen az almappa tartalomböngészőjébe. Nyomja meg a gombot, hogy megjelenítse a fotó menüt mappa módban. - Rendezés: A mappákat és fotókat dátum vagy név szerint rendezheti. - Szerkesztés: A kijelölt fotó másolása, beillesztése vagy törlése. - Elemző: Válassza a Rekurzív elemet, hogy megjelenítse az összes almappa fotóit. Válasszon egy fotót, nyomja meg az gombot, hogy megtekintse teljes képernyős módban, majd diabemutató indul a kiválasztott fotóval kezdődően. Nyomja meg a gombot, hogy megjelenítse a fotó menüt böngésző módban. A fotót lejátszhatja, szüneteltetheti vagy elforgathatja, illetve egyéb kapcsolódó diabemutató beállításokat is elvégezhet. 4 Nyomja meg az gombot a diabemutató szüneteltetéséhez. Nyomja meg a gombot az előző vagy következő fotó megtekintéséhez. 1

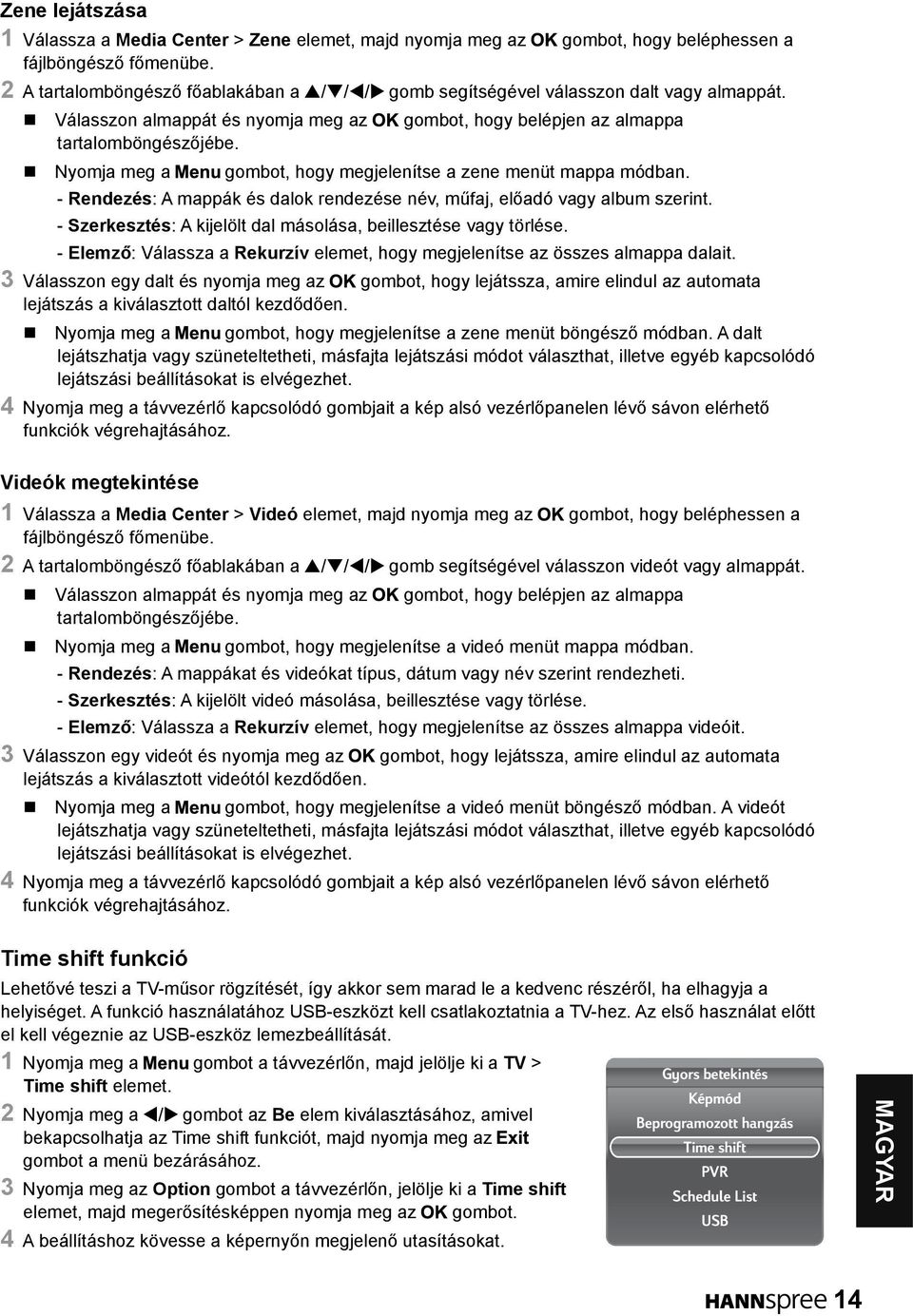

14 Zene lejátszása 1 Válassza a Media Center > Zene elemet, majd nyomja meg az gombot, hogy beléphessen a fájlböngésző főmenübe. A tartalomböngésző főablakában a gomb segítségével válasszon dalt vagy almappát. Válasszon almappát és nyomja meg az tartalomböngészőjébe. Nyomja meg a gombot, hogy belépjen az almappa gombot, hogy megjelenítse a zene menüt mappa módban. - Rendezés: A mappák és dalok rendezése név, műfaj, előadó vagy album szerint. - Szerkesztés: A kijelölt dal másolása, beillesztése vagy törlése. - Elemző: Válassza a Rekurzív elemet, hogy megjelenítse az összes almappa dalait. Válasszon egy dalt és nyomja meg az gombot, hogy lejátssza, amire elindul az automata lejátszás a kiválasztott daltól kezdődően. Nyomja meg a gombot, hogy megjelenítse a zene menüt böngésző módban. A dalt lejátszhatja vagy szüneteltetheti, másfajta lejátszási módot választhat, illetve egyéb kapcsolódó lejátszási beállításokat is elvégezhet. 4 Nyomja meg a távvezérlő kapcsolódó gombjait a kép alsó vezérlőpanelen lévő sávon elérhető funkciók végrehajtásához. Videók megtekintése 1 Válassza a Media Center > Videó elemet, majd nyomja meg az gombot, hogy beléphessen a fájlböngésző főmenübe. A tartalomböngésző főablakában a gomb segítségével válasszon videót vagy almappát. Válasszon almappát és nyomja meg az tartalomböngészőjébe. Nyomja meg a gombot, hogy belépjen az almappa gombot, hogy megjelenítse a videó menüt mappa módban. - Rendezés: A mappákat és videókat típus, dátum vagy név szerint rendezheti. - Szerkesztés: A kijelölt videó másolása, beillesztése vagy törlése. - Elemző: Válassza a Rekurzív elemet, hogy megjelenítse az összes almappa videóit. Válasszon egy videót és nyomja meg az gombot, hogy lejátssza, amire elindul az automata lejátszás a kiválasztott videótól kezdődően. Nyomja meg a gombot, hogy megjelenítse a videó menüt böngésző módban. A videót lejátszhatja vagy szüneteltetheti, másfajta lejátszási módot választhat, illetve egyéb kapcsolódó lejátszási beállításokat is elvégezhet. 4 Nyomja meg a távvezérlő kapcsolódó gombjait a kép alsó vezérlőpanelen lévő sávon elérhető funkciók végrehajtásához. Time shift funkció Lehetővé teszi a TV-műsor rögzítését, így akkor sem marad le a kedvenc részéről, ha elhagyja a helyiséget. A funkció használatához USB-eszközt kell csatlakoztatnia a TV-hez. Az első használat előtt el kell végeznie az USB-eszköz lemezbeállítását. 1 Nyomja meg a gombot a távvezérlőn, majd jelölje ki a TV > Time shift elemet. Nyomja meg a gombot az Be elem kiválasztásához, amivel bekapcsolhatja az Time shift funkciót, majd nyomja meg az gombot a menü bezárásához. Nyomja meg az Option gombot a távvezérlőn, jelölje ki a Time shift elemet, majd megerősítésképpen nyomja meg az gombot. 4 A beállításhoz kövesse a képernyőn megjelenő utasításokat. Gyors betekintés Képmód Beprogramozott hangzás Time shift PVR Schedule List USB 14

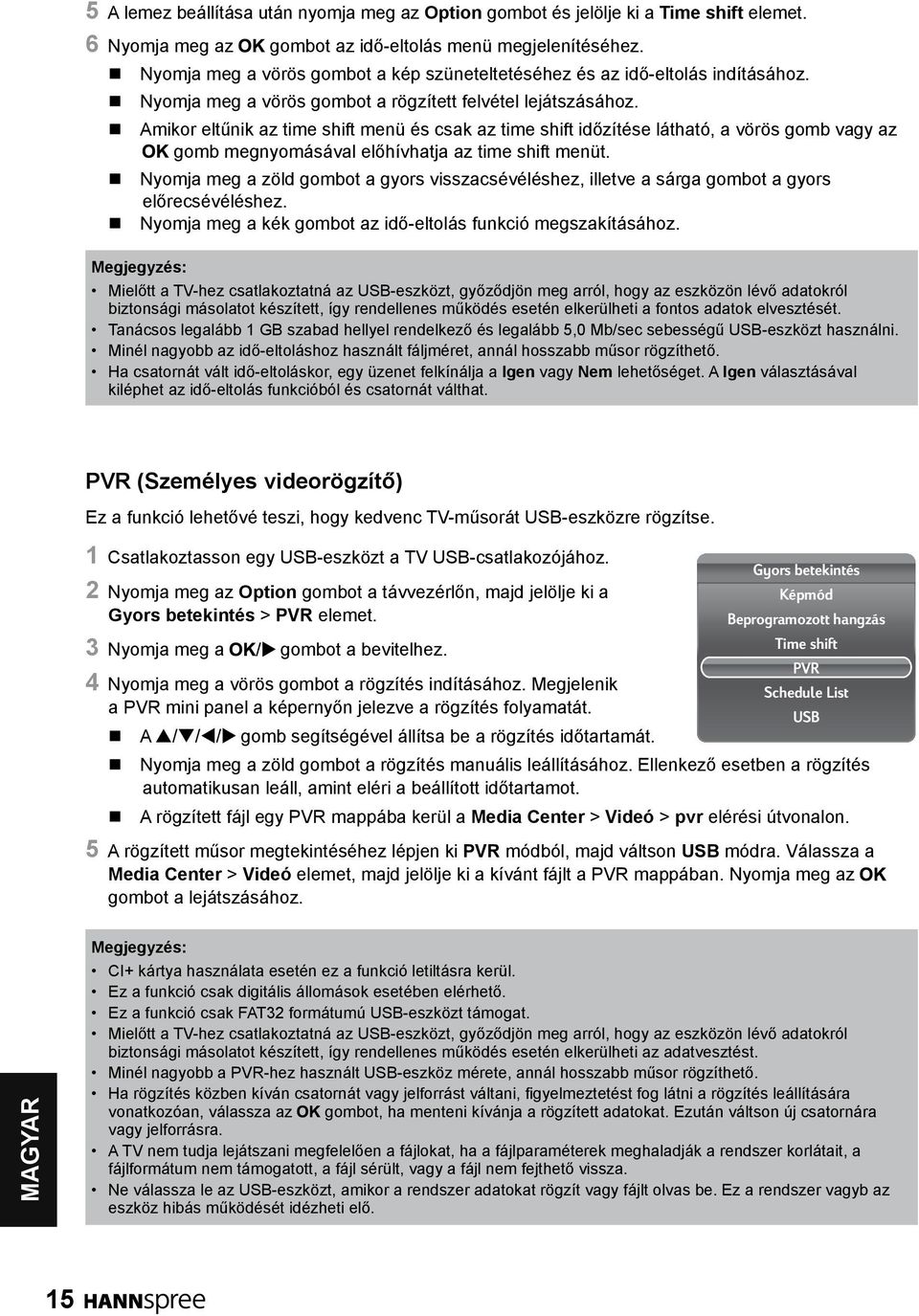

15 5 A lemez beállítása után nyomja meg az Option gombot és jelölje ki a Time shift elemet. 6 Nyomja meg az gombot az idő-eltolás menü megjelenítéséhez. Nyomja meg a vörös gombot a kép szüneteltetéséhez és az idő-eltolás indításához. Nyomja meg a vörös gombot a rögzített felvétel lejátszásához. Amikor eltűnik az time shift menü és csak az time shift időzítése látható, a vörös gomb vagy az gomb megnyomásával előhívhatja az time shift menüt. Nyomja meg a zöld gombot a gyors visszacsévéléshez, illetve a sárga gombot a gyors előrecsévéléshez. Nyomja meg a kék gombot az idő-eltolás funkció megszakításához. Megjegyzés: Mielőtt a TV-hez csatlakoztatná az USB-eszközt, győződjön meg arról, hogy az eszközön lévő adatokról biztonsági másolatot készített, így rendellenes működés esetén elkerülheti a fontos adatok elvesztését. Tanácsos legalább 1 GB szabad hellyel rendelkező és legalább 5,0 Mb/sec sebességű USB-eszközt használni. Minél nagyobb az idő-eltoláshoz használt fáljméret, annál hosszabb műsor rögzíthető. Ha csatornát vált idő-eltoláskor, egy üzenet felkínálja a Igen vagy Nem lehetőséget. A Igen választásával kiléphet az idő-eltolás funkcióból és csatornát válthat. PVR (Személyes videorögzítő) Ez a funkció lehetővé teszi, hogy kedvenc TV-műsorát USB-eszközre rögzítse. 1 Csatlakoztasson egy USB-eszközt a TV USB-csatlakozójához. Nyomja meg az Option gombot a távvezérlőn, majd jelölje ki a Gyors betekintés > PVR elemet. Nyomja meg a gombot a bevitelhez. 4 Nyomja meg a vörös gombot a rögzítés indításához. Megjelenik a PVR mini panel a képernyőn jelezve a rögzítés folyamatát. A gomb segítségével állítsa be a rögzítés időtartamát. Gyors betekintés Képmód Beprogramozott hangzás Time shift Nyomja meg a zöld gombot a rögzítés manuális leállításához. Ellenkező esetben a rögzítés automatikusan leáll, amint eléri a beállított időtartamot. A rögzített fájl egy PVR mappába kerül a Media Center > Videó > pvr elérési útvonalon. 5 A rögzített műsor megtekintéséhez lépjen ki PVR módból, majd váltson USB módra. Válassza a Media Center > Videó elemet, majd jelölje ki a kívánt fájlt a PVR mappában. Nyomja meg az gombot a lejátszásához. PVR Schedule List USB Megjegyzés: CI+ kártya használata esetén ez a funkció letiltásra kerül. Ez a funkció csak digitális állomások esetében elérhető. Ez a funkció csak FAT formátumú USB-eszközt támogat. Mielőtt a TV-hez csatlakoztatná az USB-eszközt, győződjön meg arról, hogy az eszközön lévő adatokról biztonsági másolatot készített, így rendellenes működés esetén elkerülheti az adatvesztést. Minél nagyobb a PVR-hez használt USB-eszköz mérete, annál hosszabb műsor rögzíthető. Ha rögzítés közben kíván csatornát vagy jelforrást váltani, figyelmeztetést fog látni a rögzítés leállítására vonatkozóan, válassza az gombot, ha menteni kívánja a rögzített adatokat. Ezután váltson új csatornára vagy jelforrásra. A TV nem tudja lejátszani megfelelően a fájlokat, ha a fájlparaméterek meghaladják a rendszer korlátait, a fájlformátum nem támogatott, a fájl sérült, vagy a fájl nem fejthető vissza. Ne válassza le az USB-eszközt, amikor a rendszer adatokat rögzít vagy fájlt olvas be. Ez a rendszer vagyb az eszköz hibás működését idézheti elő. 15

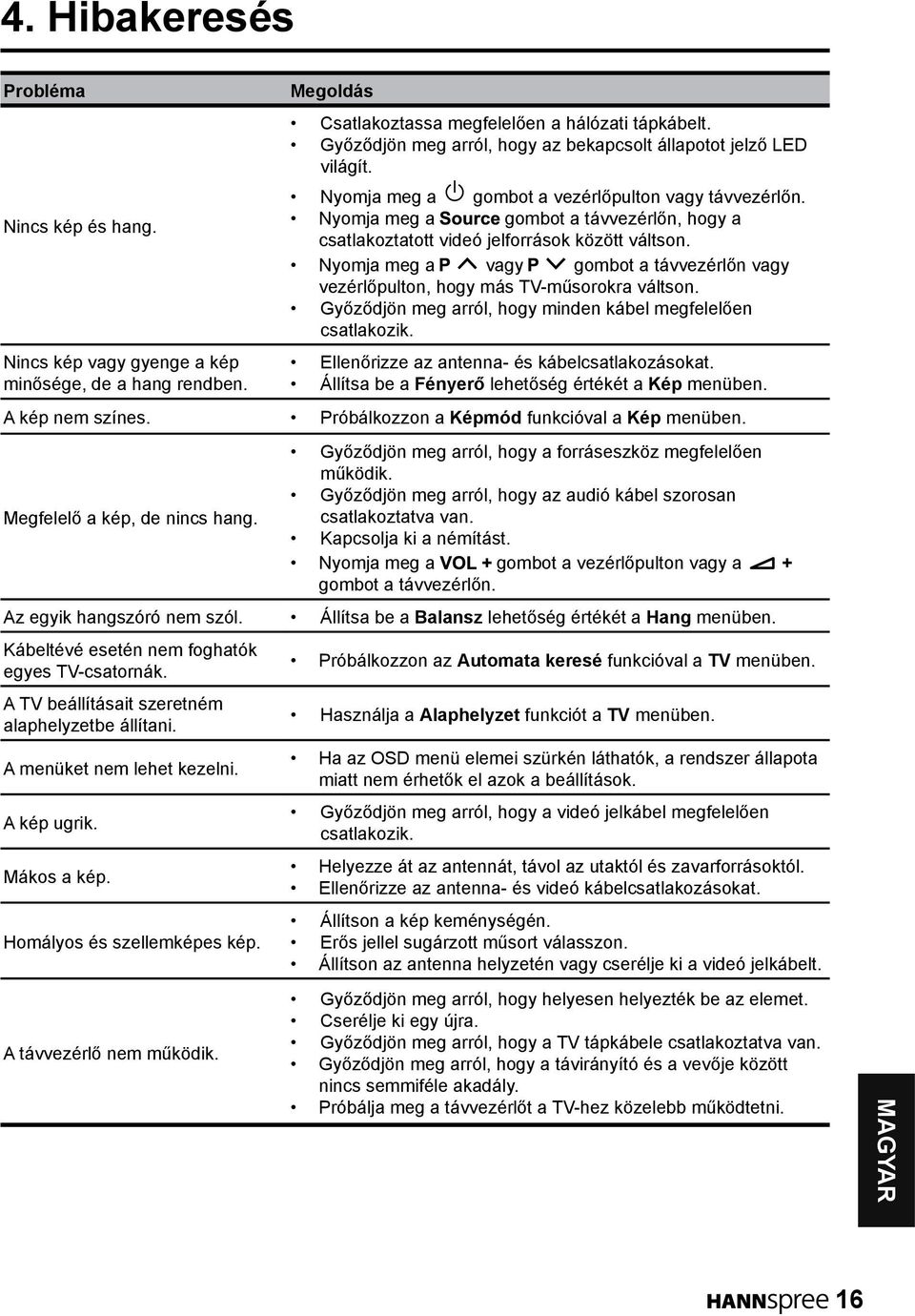

16 4. Hibakeresés Probléma Nincs kép és hang. Nincs kép vagy gyenge a kép minősége, de a hang rendben. Megoldás Csatlakoztassa megfelelően a hálózati tápkábelt. Győződjön meg arról, hogy az bekapcsolt állapotot jelző LED világít. Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. Nyomja meg a gombot a távvezérlőn, hogy a csatlakoztatott videó jelforrások között váltson. Nyomja meg a vagy gombot a távvezérlőn vagy vezérlőpulton, hogy más TV-műsorokra váltson. Győződjön meg arról, hogy minden kábel megfelelően csatlakozik. Ellenőrizze az antenna- és kábelcsatlakozásokat. Állítsa be a Fényerő lehetőség értékét a Kép menüben. A kép nem színes. Próbálkozzon a Képmód funkcióval a Kép menüben. Megfelelő a kép, de nincs hang. Győződjön meg arról, hogy a forráseszköz megfelelően működik. Győződjön meg arról, hogy az audió kábel szorosan csatlakoztatva van. Kapcsolja ki a némítást. Nyomja meg a gombot a vezérlőpulton vagy a gombot a távvezérlőn. Az egyik hangszóró nem szól. Állítsa be a Balansz lehetőség értékét a Hang menüben. Kábeltévé esetén nem foghatók egyes TV-csatornák. A TV beállításait szeretném alaphelyzetbe állítani. A menüket nem lehet kezelni. A kép ugrik. Mákos a kép. Homályos és szellemképes kép. Próbálkozzon az Automata keresé funkcióval a TV menüben. Használja a Alaphelyzet funkciót a TV menüben. Ha az OSD menü elemei szürkén láthatók, a rendszer állapota miatt nem érhetők el azok a beállítások. Győződjön meg arról, hogy a videó jelkábel megfelelően csatlakozik. Helyezze át az antennát, távol az utaktól és zavarforrásoktól. Ellenőrizze az antenna- és videó kábelcsatlakozásokat. Állítson a kép keménységén. Erős jellel sugárzott műsort válasszon. Állítson az antenna helyzetén vagy cserélje ki a videó jelkábelt. A távvezérlő nem működik. Győződjön meg arról, hogy helyesen helyezték be az elemet. Cserélje ki egy újra. Győződjön meg arról, hogy a TV tápkábele csatlakoztatva van. Győződjön meg arról, hogy a távirányító és a vevője között nincs semmiféle akadály. Próbálja meg a távvezérlőt a TV-hez közelebb működtetni. 16

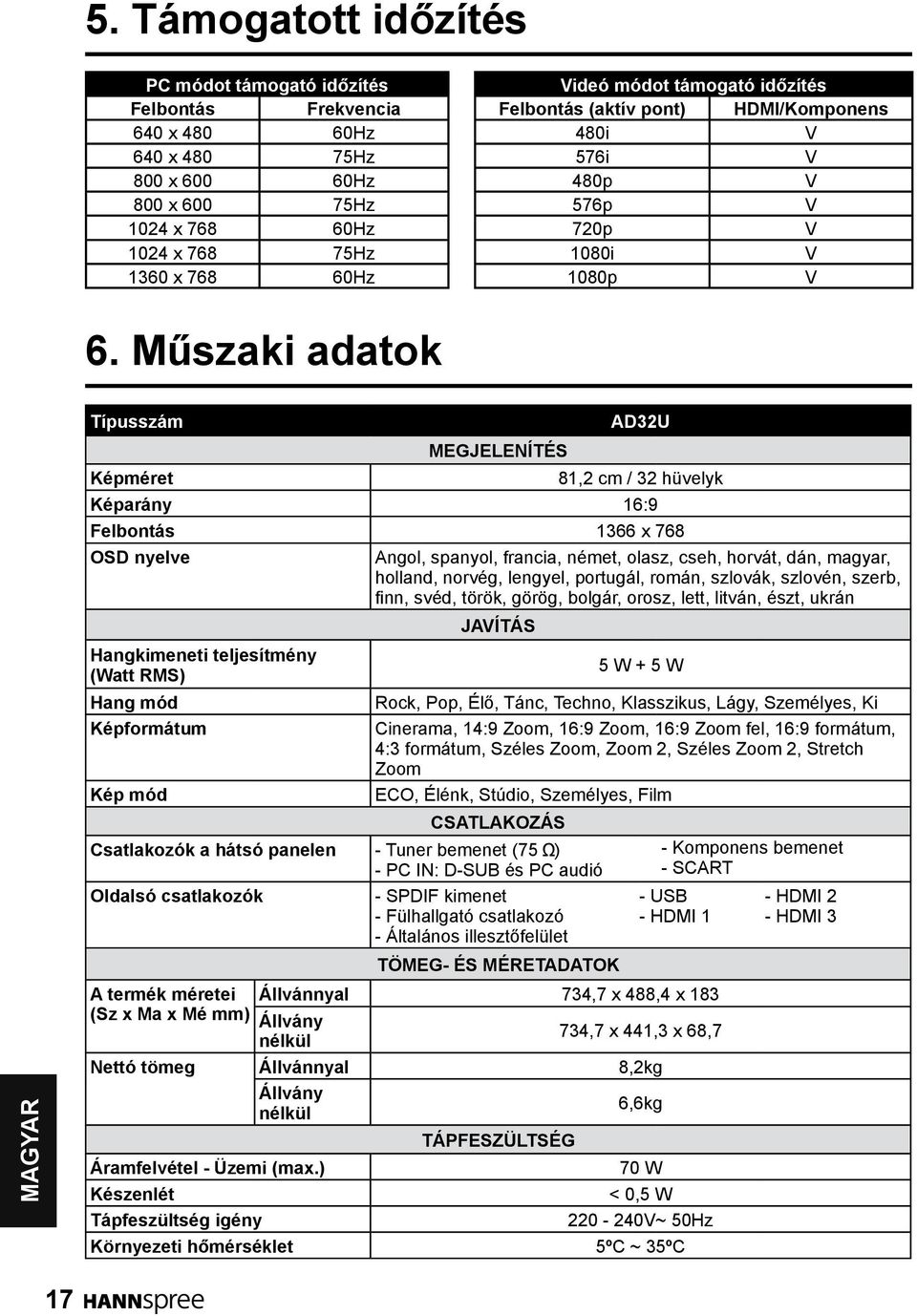

17 5. Támogatott időzítés PC módot támogató időzítés Videó módot támogató időzítés Felbontás Frekvencia Felbontás (aktív pont) HDMI/Komponens 640 x Hz 480i V 640 x Hz 576i V 800 x Hz 480p V 800 x Hz 576p V 104 x Hz 70p V 104 x Hz 1080i V 160 x Hz 1080p V 6. Műszaki adatok Típusszám Képméret MEGJELENÍTÉS ADU 81, cm / hüvelyk Képarány 16:9 Felbontás 166 x 768 OSD nyelve Hangkimeneti teljesítmény (Watt RMS) Hang mód Képformátum Kép mód Angol, spanyol, francia, német, olasz, cseh, horvát, dán, magyar, holland, norvég, lengyel, portugál, román, szlovák, szlovén, szerb, finn, svéd, török, görög, bolgár, orosz, lett, litván, észt, ukrán JAVÍTÁS 5 W + 5 W Rock, Pop, Élő, Tánc, Techno, Klasszikus, Lágy, Személyes, Ki Cinerama, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom fel, 16:9 formátum, 4: formátum, Széles Zoom, Zoom, Széles Zoom, Stretch Zoom ECO, Élénk, Stúdio, Személyes, Film CSATLAKOZÁS Csatlakozók a hátsó panelen - Tuner bemenet (75 ) - PC IN: D-SUB és PC audió Oldalsó csatlakozók A termék méretei (Sz x Ma x Mé mm) - SPDIF kimenet - Fülhallgató csatlakozó - Általános illesztőfelület TÖMEG- ÉS MÉRETADATOK - Komponens bemenet - SCART - USB - HDMI 1 Állvánnyal 74,7 x 488,4 x 18 Állvány nélkül 74,7 x 441, x 68,7 Nettó tömeg Állvánnyal 8,kg Állvány nélkül Áramfelvétel - Üzemi (max.) Készenlét Tápfeszültség igény TÁPFESZÜLTSÉG 6,6kg 70 W < 0,5 W 0-40V~ 50Hz Környezeti hőmérséklet 5ºC ~ 5ºC - HDMI - HDMI 17
