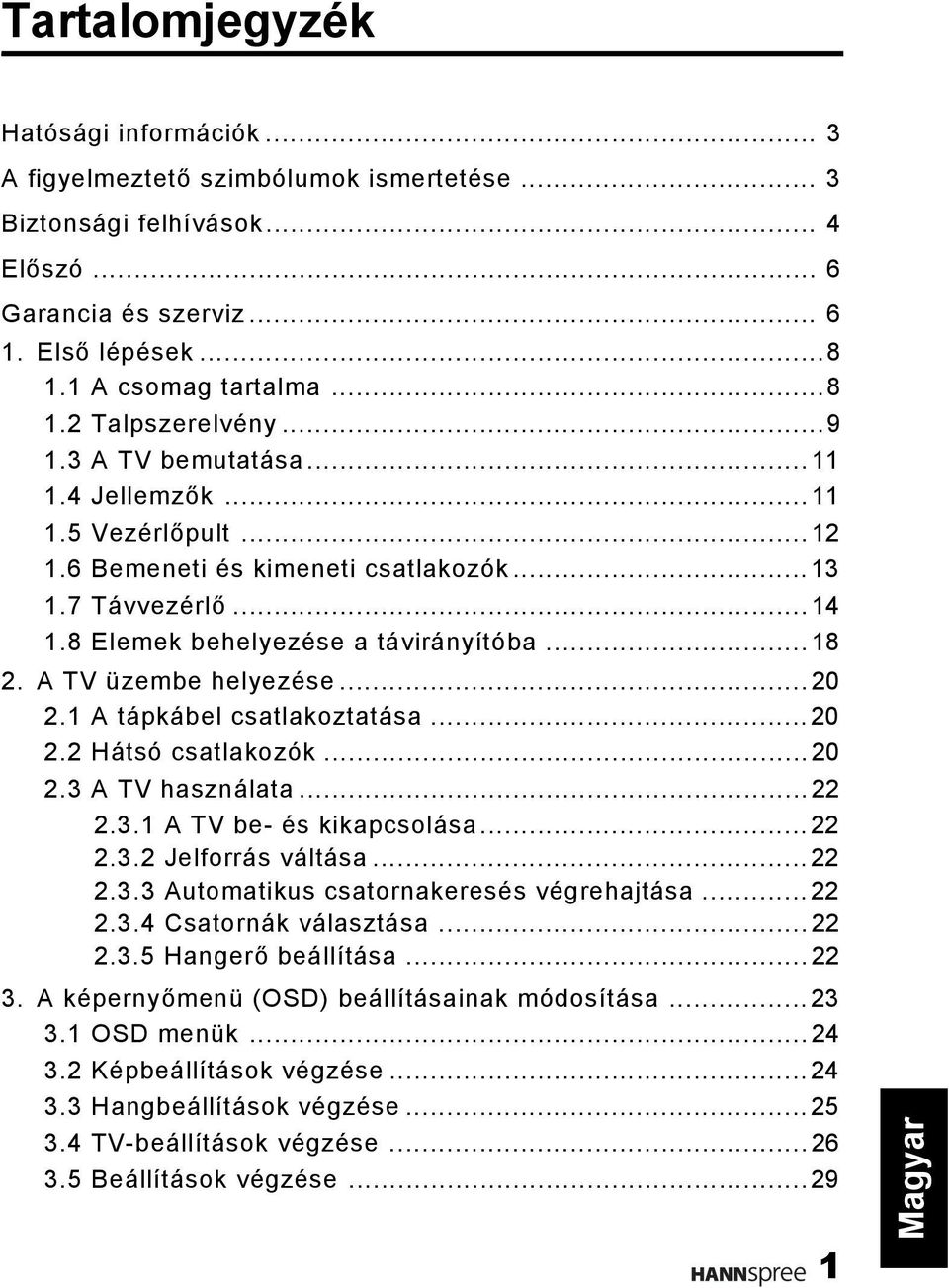

1 Tartalomjegyzék Hatósági információk... 3 A figyelmeztető szimbólumok ismertetése... 3 Biztonsági felhívások... 4 Előszó... 6 Garancia és szerviz Első lépések A csomag tartalma Talpszerelvény A TV bemutatása Jellemzők Vezérlőpult Bemeneti és kimeneti csatlakozók Távvezérlő Elemek behelyezése a távirányítóba A TV üzembe helyezése A tápkábel csatlakoztatása Hátsó csatlakozók A TV használata A TV be- és kikapcsolása Jelforrás váltása Automatikus csatornakeresés végrehajtása Csatornák választása Hangerő beállítása A képernyőmenü (OSD) beállításainak módosítása OSD menük Képbeállítások végzése Hangbeállítások végzése TV-beállítások végzése Beállítások végzése

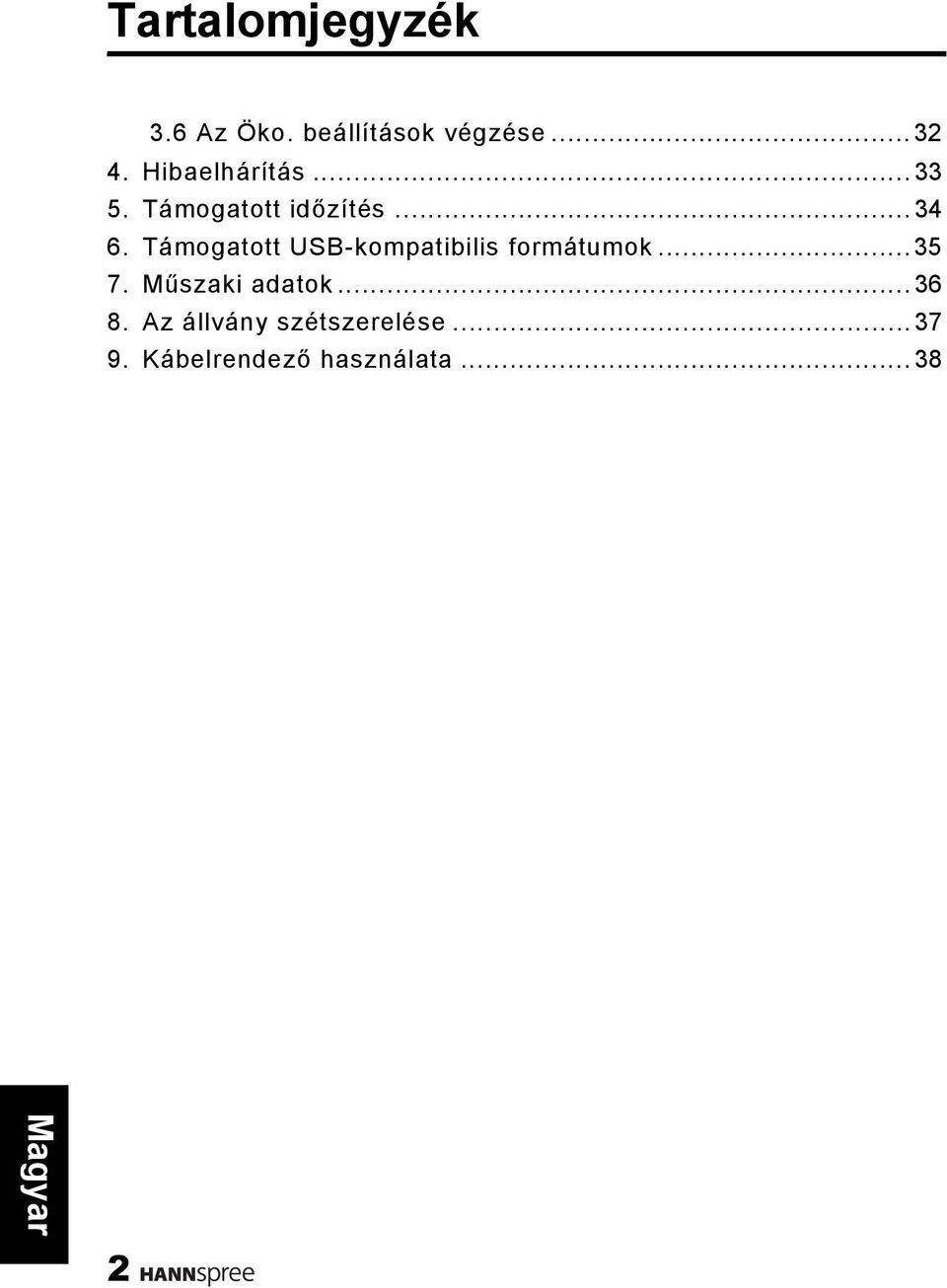

2 Tartalomjegyzék 3.6 Az Öko. beállítások végzése Hibaelhárítás Támogatott időzítés Támogatott USB-kompatibilis formátumok Műszaki adatok Az állvány szétszerelése Kábelrendező használata

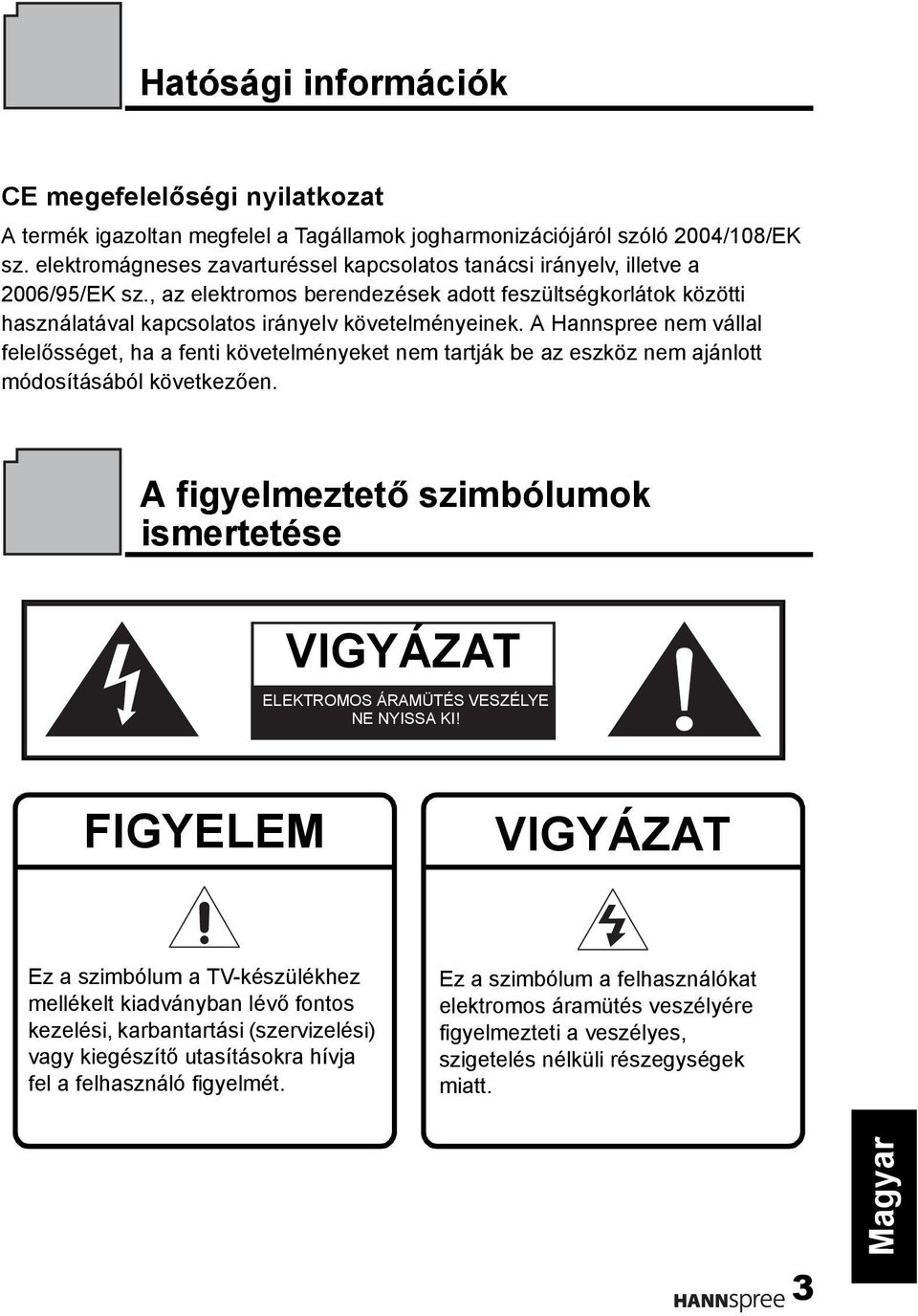

3 Hatósági információk CE megefelelőségi nyilatkozat A termék igazoltan megfelel a Tagállamok jogharmonizációjáról szóló 2004/108/EK sz. elektromágneses zavarturéssel kapcsolatos tanácsi irányelv, illetve a 2006/95/EK sz., az elektromos berendezések adott feszültségkorlátok közötti használatával kapcsolatos irányelv követelményeinek. A Hannspree nem vállal felelősséget, ha a fenti követelményeket nem tartják be az eszköz nem ajánlott módosításából következően. A figyelmeztető szimbólumok ismertetése VIGYÁZAT ELEKTROMOS ÁRAMÜTÉS VESZÉLYE NE NYISSA KI! FIGYELEM VIGYÁZAT Ez a szimbólum a TV-készülékhez mellékelt kiadványban lévő fontos kezelési, karbantartási (szervizelési) vagy kiegészítő utasításokra hívja fel a felhasználó figyelmét. Ez a szimbólum a felhasználókat elektromos áramütés veszélyére figyelmezteti a veszélyes, szigetelés nélküli részegységek miatt. 3

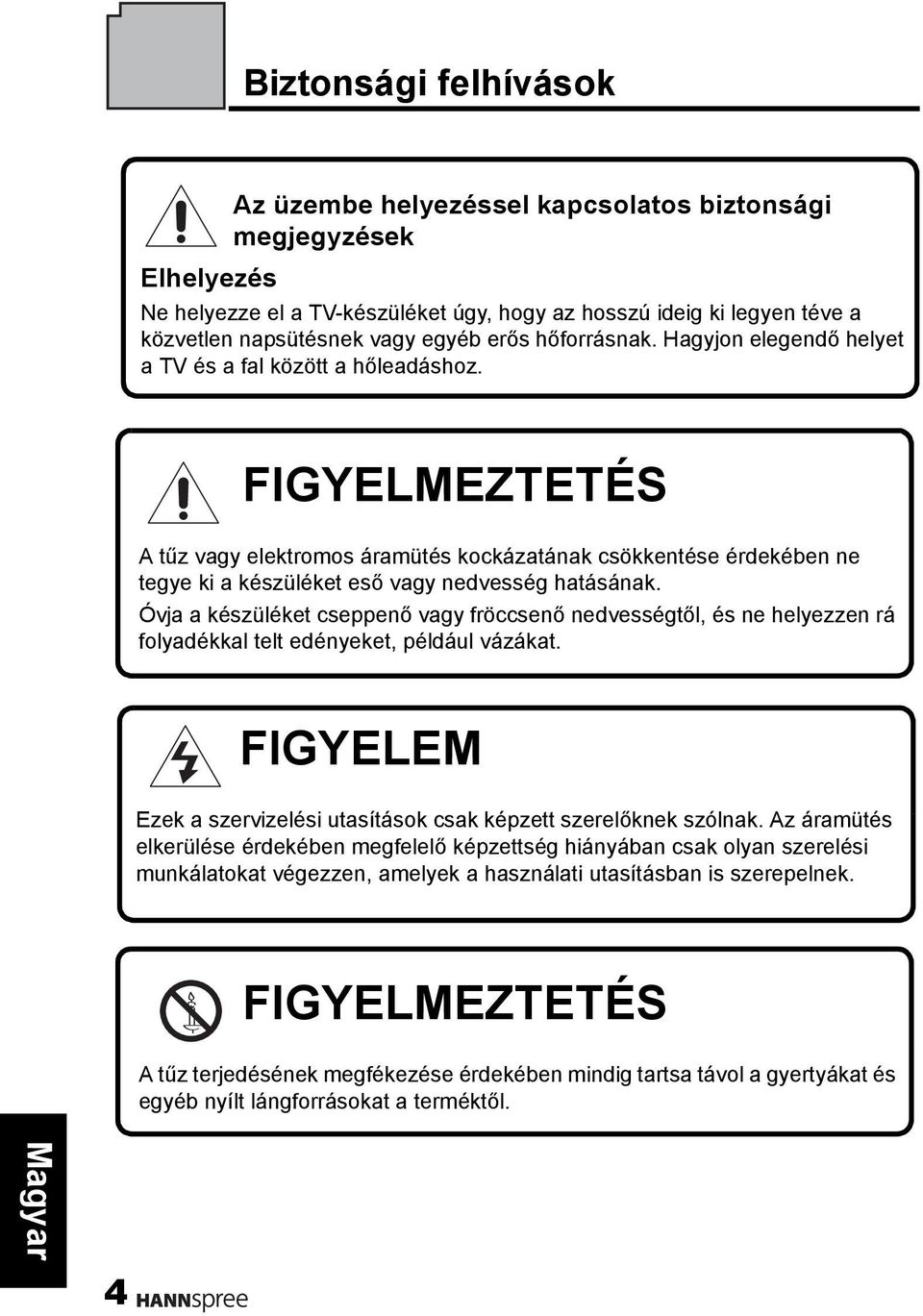

4 Biztonsági felhívások Az üzembe helyezéssel kapcsolatos biztonsági megjegyzések Elhelyezés Ne helyezze el a TV-készüléket úgy, hogy az hosszú ideig ki legyen téve a közvetlen napsütésnek vagy egyéb erős hőforrásnak. Hagyjon elegendő helyet a TV és a fal között a hőleadáshoz. FIGYELMEZTETÉS A tűz vagy elektromos áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. Óvja a készüléket cseppenő vagy fröccsenő nedvességtől, és ne helyezzen rá folyadékkal telt edényeket, például vázákat. FIGYELEM Ezek a szervizelési utasítások csak képzett szerelőknek szólnak. Az áramütés elkerülése érdekében megfelelő képzettség hiányában csak olyan szerelési munkálatokat végezzen, amelyek a használati utasításban is szerepelnek. FIGYELMEZTETÉS A tűz terjedésének megfékezése érdekében mindig tartsa távol a gyertyákat és egyéb nyílt lángforrásokat a terméktől. 4

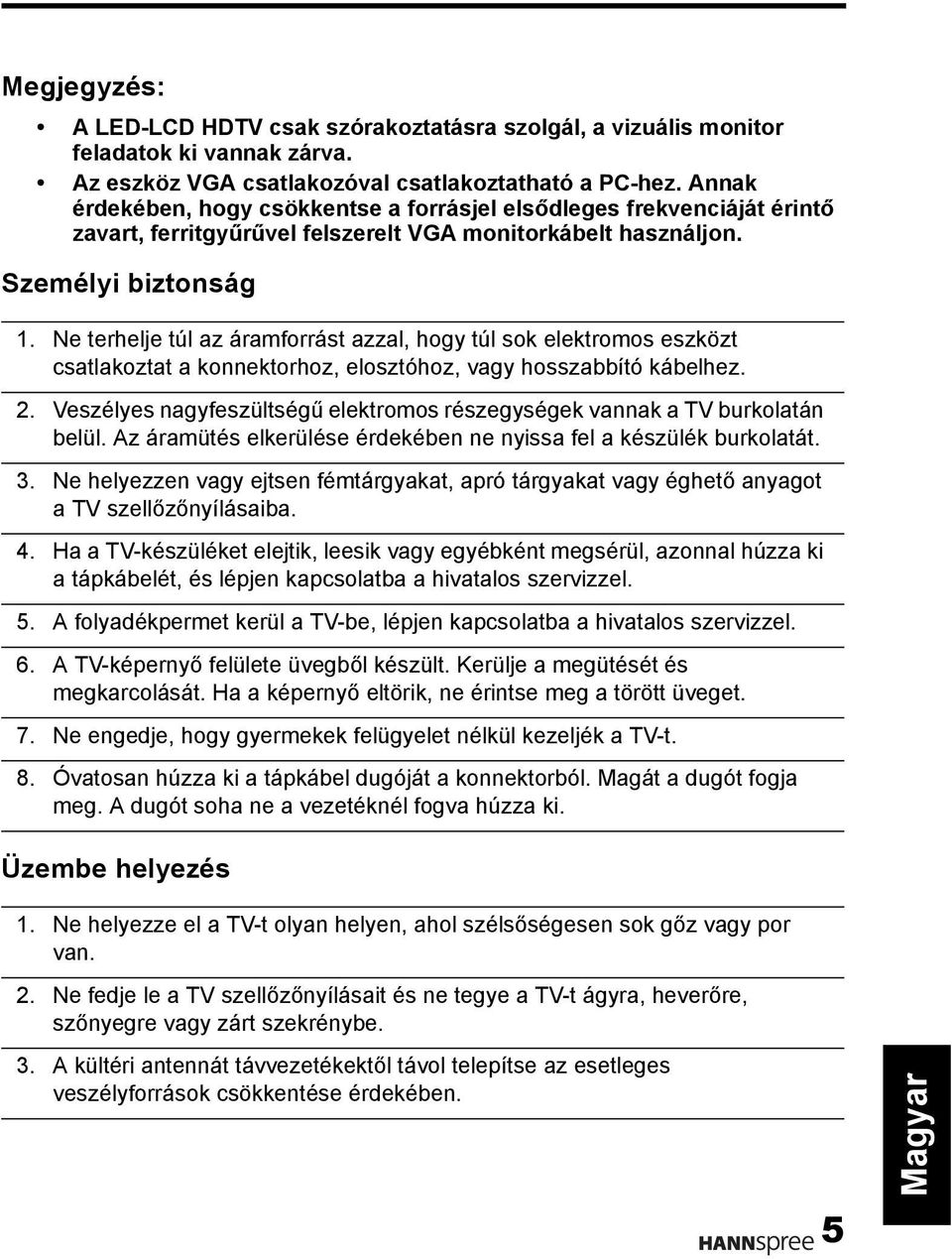

5 Megjegyzés: A LED-LCD HDTV csak szórakoztatásra szolgál, a vizuális monitor feladatok ki vannak zárva. Az eszköz VGA csatlakozóval csatlakoztatható a PC-hez. Annak érdekében, hogy csökkentse a forrásjel elsődleges frekvenciáját érintő zavart, ferritgyűrűvel felszerelt VGA monitorkábelt használjon. Személyi biztonság 1. Ne terhelje túl az áramforrást azzal, hogy túl sok elektromos eszközt csatlakoztat a konnektorhoz, elosztóhoz, vagy hosszabbító kábelhez. 2. Veszélyes nagyfeszültségű elektromos részegységek vannak a TV burkolatán belül. Az áramütés elkerülése érdekében ne nyissa fel a készülék burkolatát. 3. Ne helyezzen vagy ejtsen fémtárgyakat, apró tárgyakat vagy éghető anyagot a TV szellőzőnyílásaiba. 4. Ha a TV-készüléket elejtik, leesik vagy egyébként megsérül, azonnal húzza ki a tápkábelét, és lépjen kapcsolatba a hivatalos szervizzel. 5. A folyadékpermet kerül a TV-be, lépjen kapcsolatba a hivatalos szervizzel. 6. A TV-képernyő felülete üvegből készült. Kerülje a megütését és megkarcolását. Ha a képernyő eltörik, ne érintse meg a törött üveget. 7. Ne engedje, hogy gyermekek felügyelet nélkül kezeljék a TV-t. 8. Óvatosan húzza ki a tápkábel dugóját a konnektorból. Magát a dugót fogja meg. A dugót soha ne a vezetéknél fogva húzza ki. Üzembe helyezés 1. Ne helyezze el a TV-t olyan helyen, ahol szélsőségesen sok gőz vagy por van. 2. Ne fedje le a TV szellőzőnyílásait és ne tegye a TV-t ágyra, heverőre, szőnyegre vagy zárt szekrénybe. 3. A kültéri antennát távvezetékektől távol telepítse az esetleges veszélyforrások csökkentése érdekében. 5

6 Előszó Köszönjük, hogy a Hannspree folyadékkristályos televíziót (LED-LCD HDTV-t) választotta! Az új TV-készüléke lehetővé teszi a kiváló minőségű hang és kép élvezetét, amellett hogy fejlett technológiával gazdagítja életmódját. A TV üzembe helyezése, használata és működtetése előtt kérjük, olvassa el figyelmesen és alaposan ezt a használati útmutatót. A TV biztonságos és helyes üzembe helyezése, illetve működése érdekében fontos betartani a használati utasítás biztonsági és kezelési útmutatását. Ez a használati utasítás a TV üzembe helyezésének és használatának megkönnyítése érdekében készült. A kézikönyvben szereplő információ pontosságát gondosan ellenőriztük, azonban a tartalom helyességre vonatkozóan nincsen garancia. A kézikönyvben szereplő műszaki információk előzetes értesítés nélkül megváltoztathatók. A helyi törvényekben szabályozott mértékig a Hannspree, Inc. (a továbbiakban: Hannspree ) semmilyen körülmények között nem felelős a jelen kézikönyvben esetleg fellelhető hibákból vagy hiányosságból eredő közvetlen, közvetett, különleges, eseti vagy következményes károk miatti kártérítésért, még akkor is, ha az ilyen kártérítések lehetőségéről a céget előre tájékoztatták. Garancia és szerviz A garanciális szolgáltatással kapcsolatos további információkért tekintse meg a TVkészülékhez mellékelt Garanciakártyát. 6

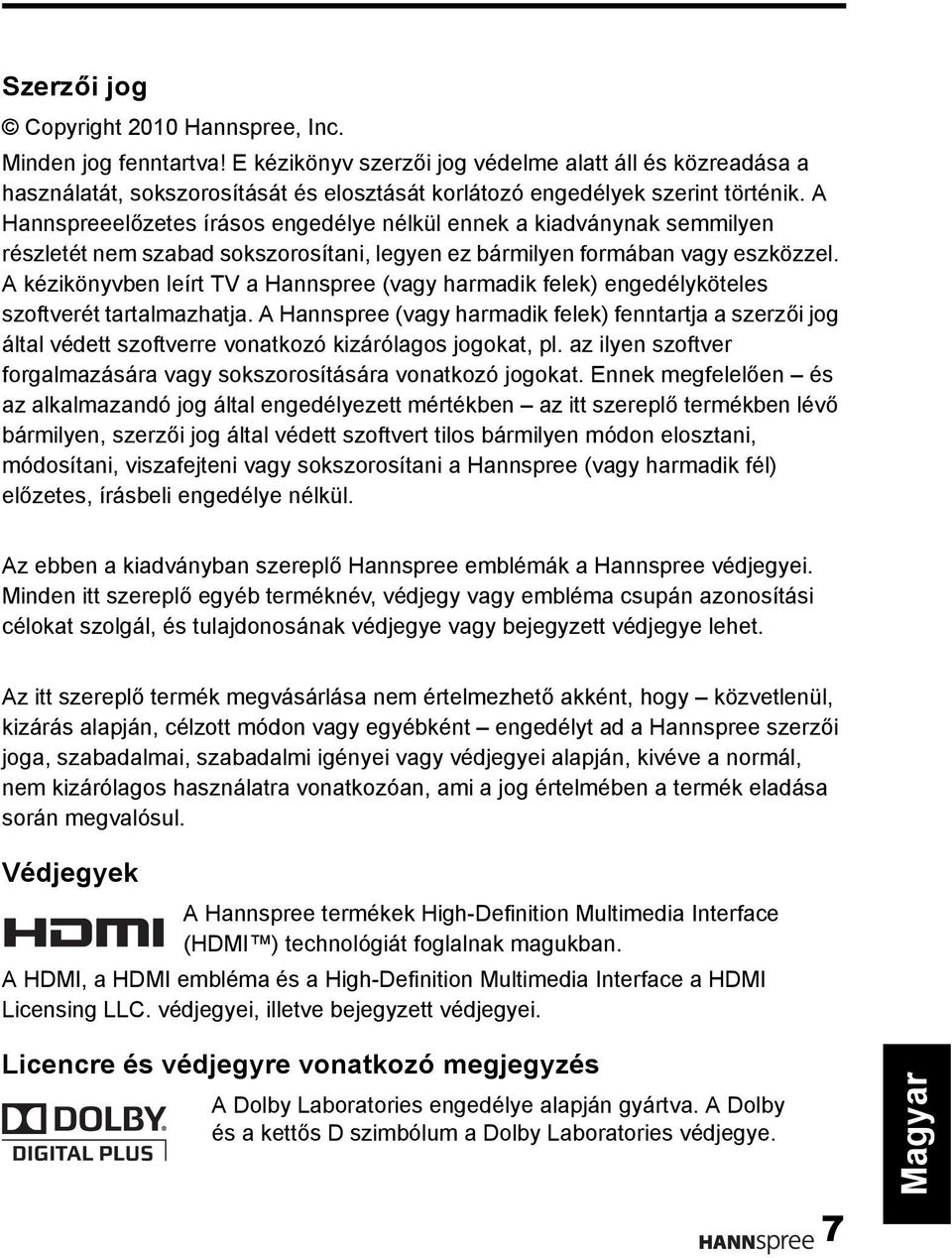

7 Szerzői jog Copyright 2010 Hannspree, Inc. Minden jog fenntartva! E kézikönyv szerzői jog védelme alatt áll és közreadása a használatát, sokszorosítását és elosztását korlátozó engedélyek szerint történik. A Hannspreeelőzetes írásos engedélye nélkül ennek a kiadványnak semmilyen részletét nem szabad sokszorosítani, legyen ez bármilyen formában vagy eszközzel. A kézikönyvben leírt TV a Hannspree (vagy harmadik felek) engedélyköteles szoftverét tartalmazhatja. A Hannspree (vagy harmadik felek) fenntartja a szerzői jog által védett szoftverre vonatkozó kizárólagos jogokat, pl. az ilyen szoftver forgalmazására vagy sokszorosítására vonatkozó jogokat. Ennek megfelelően és az alkalmazandó jog által engedélyezett mértékben az itt szereplő termékben lévő bármilyen, szerzői jog által védett szoftvert tilos bármilyen módon elosztani, módosítani, viszafejteni vagy sokszorosítani a Hannspree (vagy harmadik fél) előzetes, írásbeli engedélye nélkül. Az ebben a kiadványban szereplő Hannspree emblémák a Hannspree védjegyei. Minden itt szereplő egyéb terméknév, védjegy vagy embléma csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Az itt szereplő termék megvásárlása nem értelmezhető akként, hogy közvetlenül, kizárás alapján, célzott módon vagy egyébként engedélyt ad a Hannspree szerzői joga, szabadalmai, szabadalmi igényei vagy védjegyei alapján, kivéve a normál, nem kizárólagos használatra vonatkozóan, ami a jog értelmében a termék eladása során megvalósul. Védjegyek A Hannspree termékek High-Definition Multimedia Interface (HDMI ) technológiát foglalnak magukban. A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC. védjegyei, illetve bejegyzett védjegyei. Licencre és védjegyre vonatkozó megjegyzés A Dolby Laboratories engedélye alapján gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegye. 7

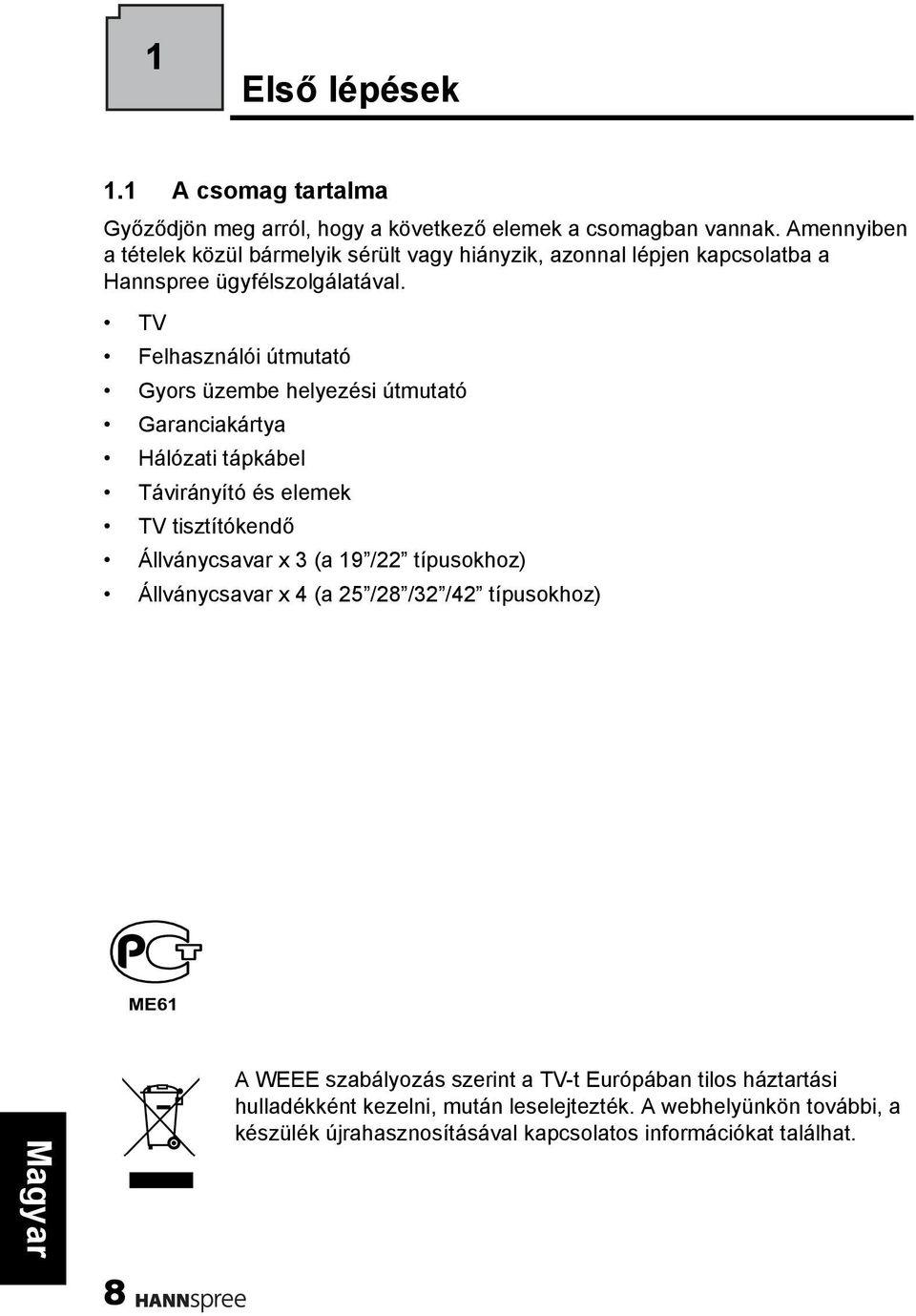

8 1 Első lépések 1.1 A csomag tartalma Győződjön meg arról, hogy a következő elemek a csomagban vannak. Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a Hannspree ügyfélszolgálatával. TV Felhasználói útmutató Gyors üzembe helyezési útmutató Garanciakártya Hálózati tápkábel Távirányító és elemek TV tisztítókendő Állványcsavar x 3 (a 19 /22 típusokhoz) Állványcsavar x 4 (a 25 /28 /32 /42 típusokhoz) ME61 A WEEE szabályozás szerint a TV-t Európában tilos háztartási hulladékként kezelni, mután leselejtezték. A webhelyünkön további, a készülék újrahasznosításával kapcsolatos információkat találhat. 8

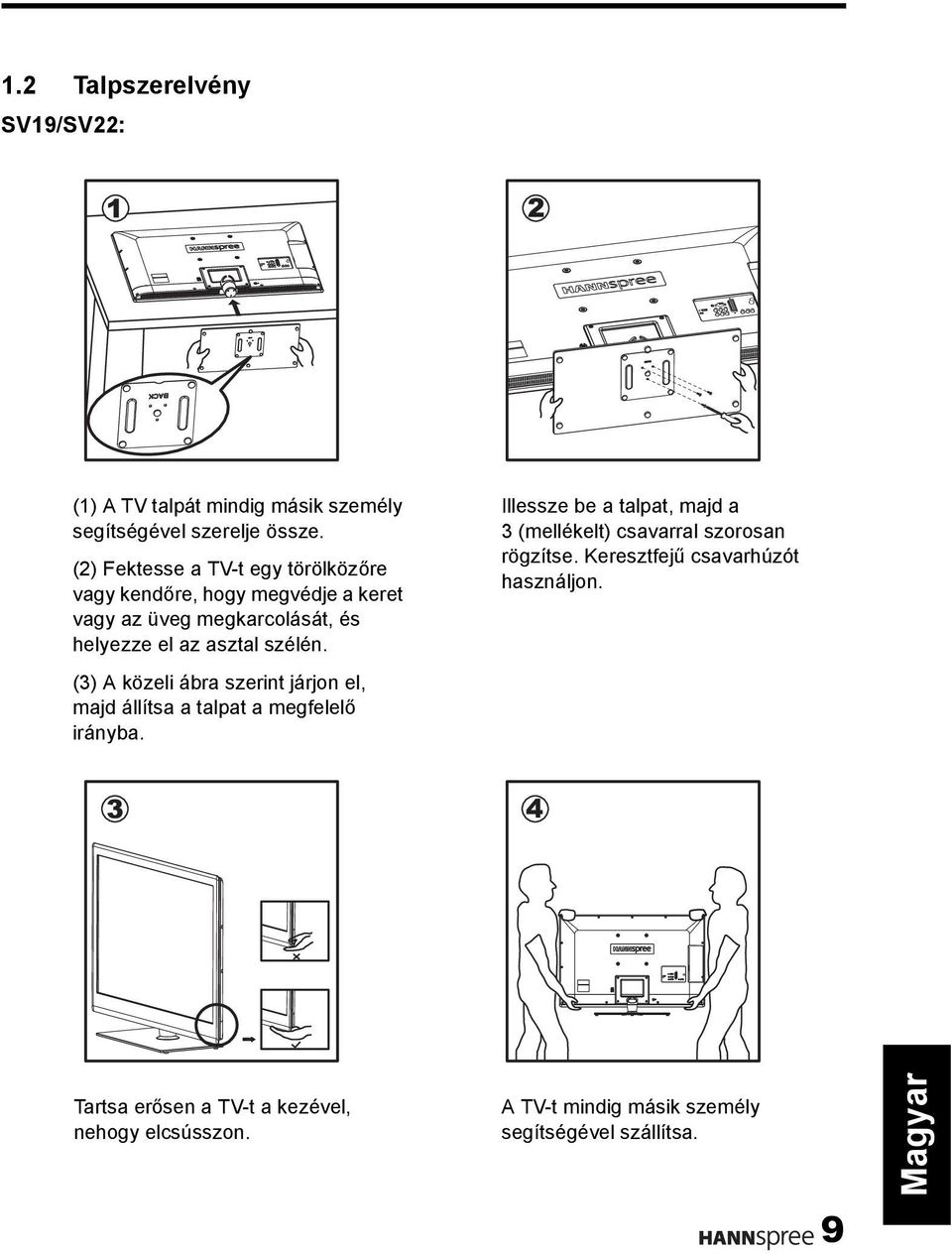

9 1.2 Talpszerelvény SV19/SV22: (1) A TV talpát mindig másik személy segítségével szerelje össze. (2) Fektesse a TV-t egy törölközőre vagy kendőre, hogy megvédje a keret vagy az üveg megkarcolását, és helyezze el az asztal szélén. (3) A közeli ábra szerint járjon el, majd állítsa a talpat a megfelelő irányba. Illessze be a talpat, majd a 3 (mellékelt) csavarral szorosan rögzítse. Keresztfejű csavarhúzót használjon. Tartsa erősen a TV-t a kezével, nehogy elcsússzon. A TV-t mindig másik személy segítségével szállítsa. 9

10 SV25/SV28/SV32/SV42: (1) A TV talpát mindig másik személy segítségével szerelje össze. (2) Fektesse a TV-t egy törölközőre vagy kendőre, hogy megvédje a keret vagy az üveg megkarcolását, és helyezze el az asztal szélén. (3) A közeli ábra szerint járjon el, majd állítsa a talpat a megfelelő irányba. Illessze be a talpat, majd a 4 (mellékelt) csavarral szorosan rögzítse. Keresztfejű csavarhúzót használjon. 10 Tartsa erősen a TV-t a kezével, nehogy elcsússzon. A TV-t mindig másik személy segítségével szállítsa.

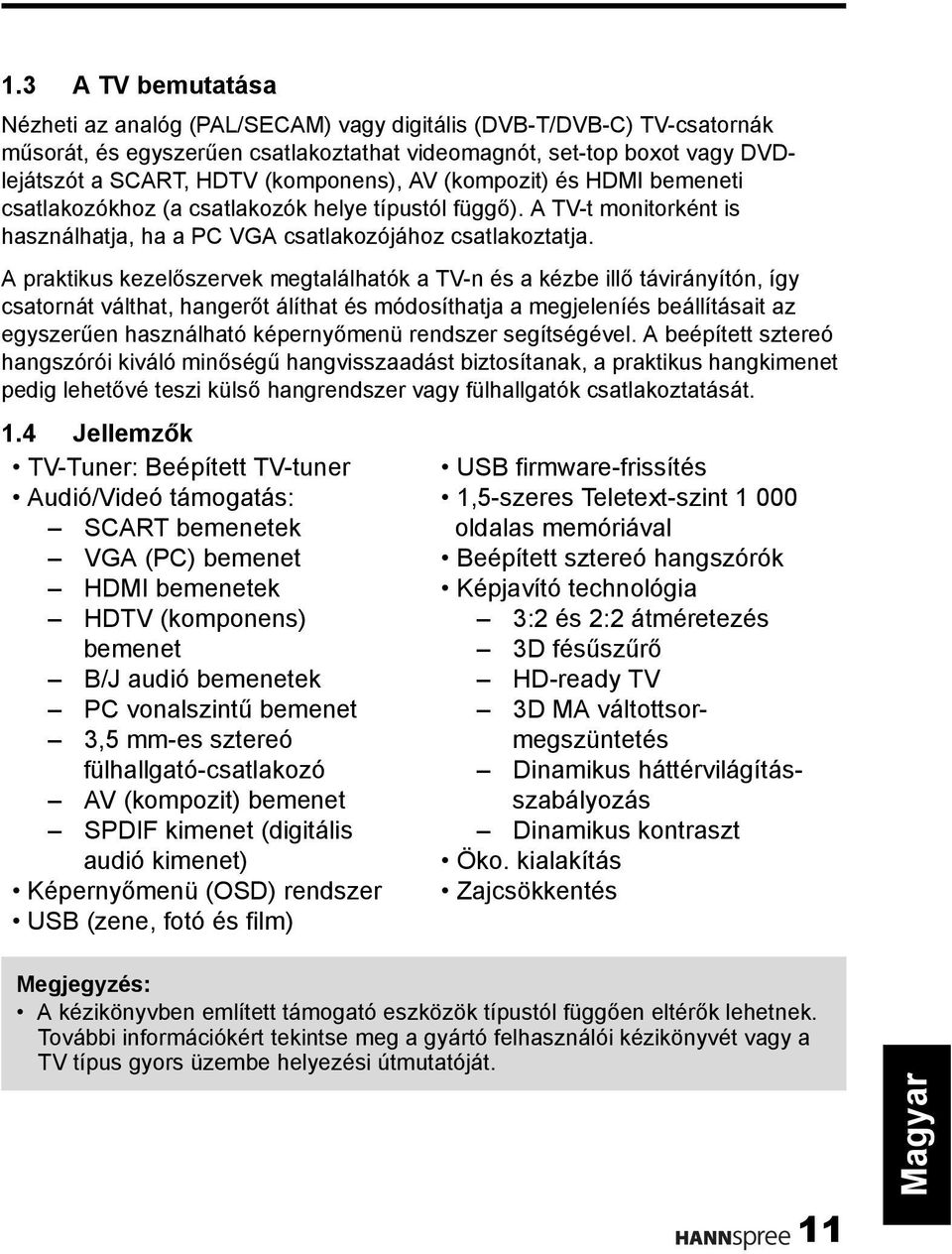

11 1.3 A TV bemutatása Nézheti az analóg (PAL/SECAM) vagy digitális (DVB-T/DVB-C) TV-csatornák műsorát, és egyszerűen csatlakoztathat videomagnót, set-top boxot vagy DVDlejátszót a SCART, HDTV (komponens), AV (kompozit) és HDMI bemeneti csatlakozókhoz (a csatlakozók helye típustól függő). A TV-t monitorként is használhatja, ha a PC VGA csatlakozójához csatlakoztatja. A praktikus kezelőszervek megtalálhatók a TV-n és a kézbe illő távirányítón, így csatornát válthat, hangerőt álíthat és módosíthatja a megjeleníés beállításait az egyszerűen használható képernyőmenü rendszer segítségével. A beépített sztereó hangszórói kiváló minőségű hangvisszaadást biztosítanak, a praktikus hangkimenet pedig lehetővé teszi külső hangrendszer vagy fülhallgatók csatlakoztatását. 1.4 Jellemzők TV-Tuner: Beépített TV-tuner Audió/Videó támogatás: SCART bemenetek VGA (PC) bemenet HDMI bemenetek HDTV (komponens) bemenet B/J audió bemenetek PC vonalszintű bemenet 3,5 mm-es sztereó fülhallgató-csatlakozó AV (kompozit) bemenet SPDIF kimenet (digitális audió kimenet) Képernyőmenü (OSD) rendszer USB (zene, fotó és film) USB firmware-frissítés 1,5-szeres Teletext-szint oldalas memóriával Beépített sztereó hangszórók Képjavító technológia 3:2 és 2:2 átméretezés 3D fésűszűrő HD-ready TV 3D MA váltottsormegszüntetés Dinamikus háttérvilágításszabályozás Dinamikus kontraszt Öko. kialakítás Zajcsökkentés Megjegyzés: A kézikönyvben említett támogató eszközök típustól függően eltérők lehetnek. További információkért tekintse meg a gyártó felhasználói kézikönyvét vagy a TV típus gyors üzembe helyezési útmutatóját. 11

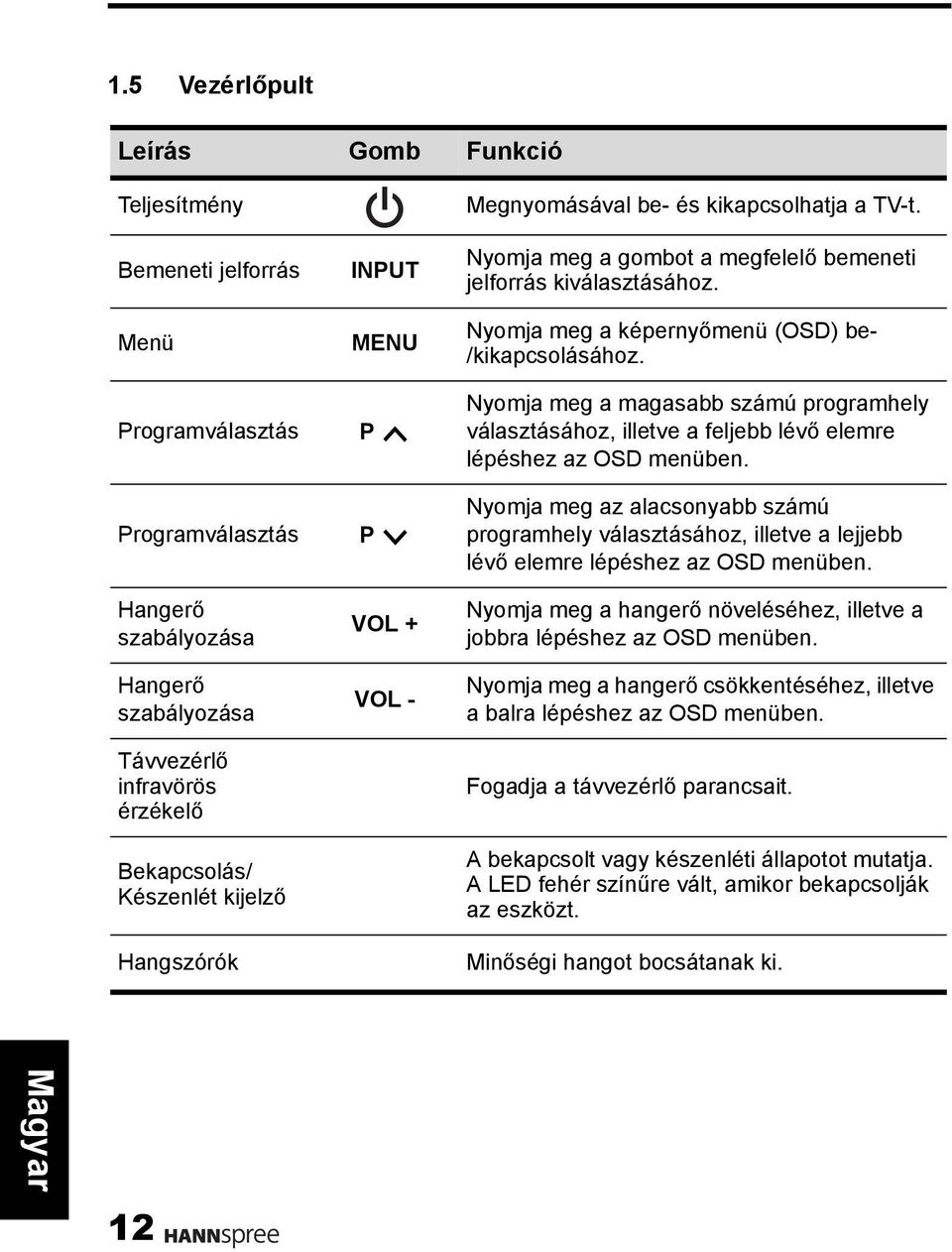

12 1.5 Vezérlőpult Leírás Gomb Funkció Teljesítmény Bemeneti jelforrás Menü Programválasztás Programválasztás Hangerő szabályozása Hangerő szabályozása Távvezérlő infravörös érzékelő Bekapcsolás/ Készenlét kijelző Hangszórók INPUT MENU P P VOL + VOL - Megnyomásával be- és kikapcsolhatja a TV-t. Nyomja meg a gombot a megfelelő bemeneti jelforrás kiválasztásához. Nyomja meg a képernyőmenü (OSD) be- /kikapcsolásához. Nyomja meg a magasabb számú programhely választásához, illetve a feljebb lévő elemre lépéshez az OSD menüben. Nyomja meg az alacsonyabb számú programhely választásához, illetve a lejjebb lévő elemre lépéshez az OSD menüben. Nyomja meg a hangerő növeléséhez, illetve a jobbra lépéshez az OSD menüben. Nyomja meg a hangerő csökkentéséhez, illetve a balra lépéshez az OSD menüben. Fogadja a távvezérlő parancsait. A bekapcsolt vagy készenléti állapotot mutatja. A LED fehér színűre vált, amikor bekapcsolják az eszközt. Minőségi hangot bocsátanak ki. 12

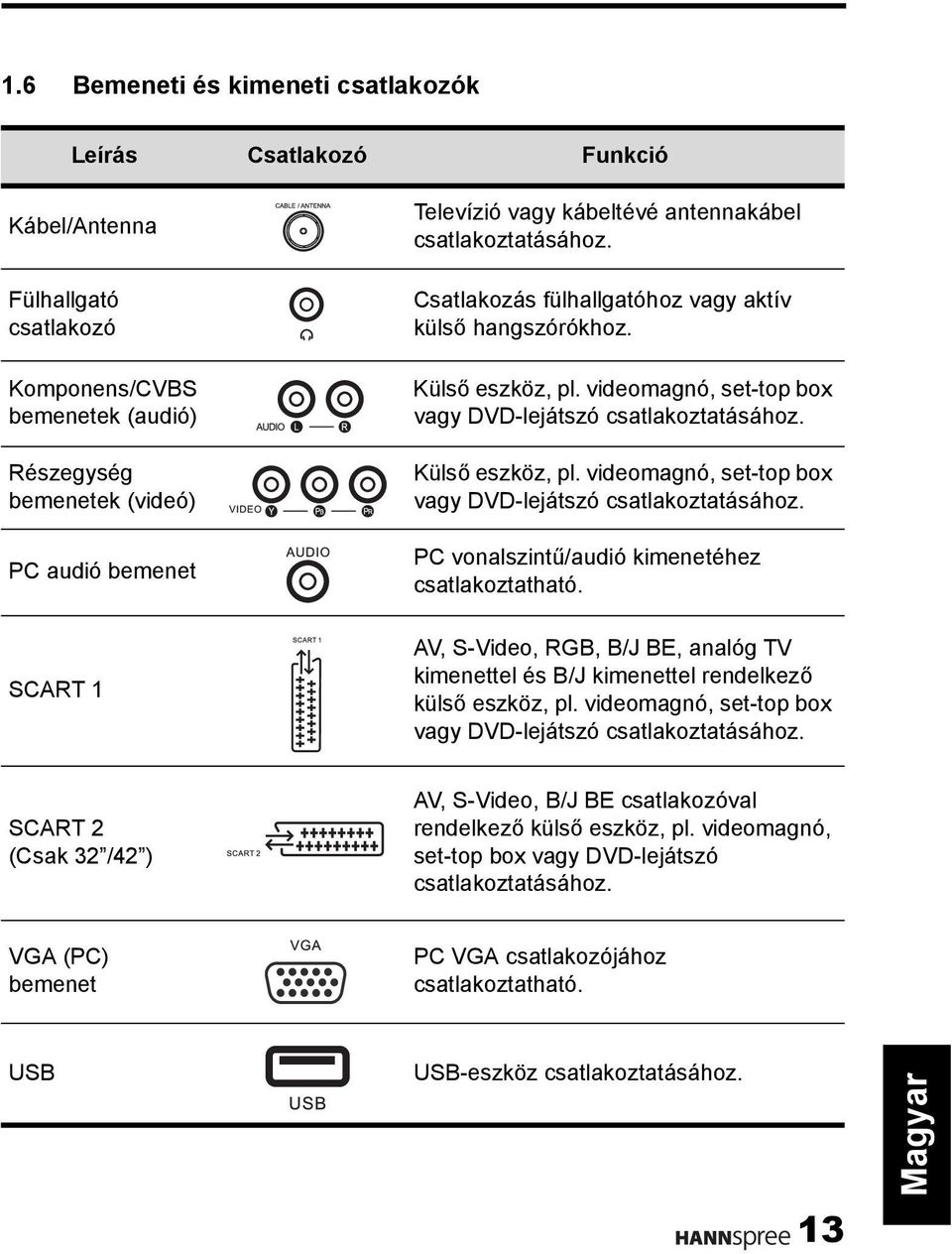

13 1.6 Bemeneti és kimeneti csatlakozók Leírás Csatlakozó Funkció Kábel/Antenna Fülhallgató csatlakozó Komponens/CVBS bemenetek (audió) Részegység bemenetek (videó) PC audió bemenet SCART 1 Televízió vagy kábeltévé antennakábel csatlakoztatásához. Csatlakozás fülhallgatóhoz vagy aktív külső hangszórókhoz. Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. PC vonalszintű/audió kimenetéhez csatlakoztatható. AV, S-Video, RGB, B/J BE, analóg TV kimenettel és B/J kimenettel rendelkező külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. SCART 2 (Csak 32 /42 ) AV, S-Video, B/J BE csatlakozóval rendelkező külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. VGA (PC) bemenet PC VGA csatlakozójához csatlakoztatható. USB USB-eszköz csatlakoztatásához. 13

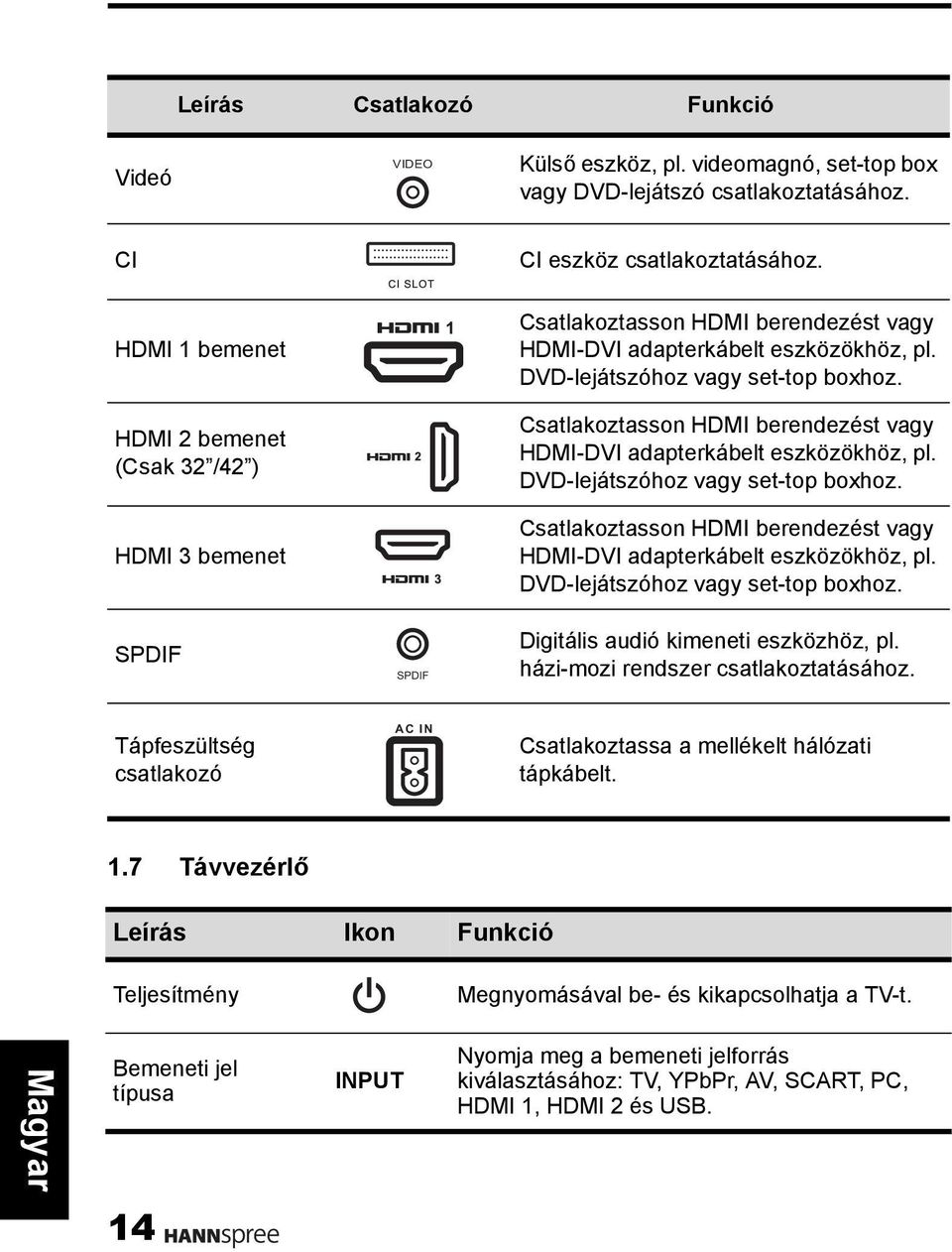

14 Leírás Csatlakozó Funkció Videó VIDEO Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. CI CI eszköz csatlakoztatásához. HDMI 1 bemenet HDMI 2 bemenet (Csak 32 /42 ) HDMI 3 bemenet SPDIF SPDIF Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Digitális audió kimeneti eszközhöz, pl. házi-mozi rendszer csatlakoztatásához. Tápfeszültség csatlakozó AC IN Csatlakoztassa a mellékelt hálózati tápkábelt. 1.7 Távvezérlő Leírás Ikon Funkció Teljesítmény Megnyomásával be- és kikapcsolhatja a TV-t. Bemeneti jel típusa INPUT Nyomja meg a bemeneti jelforrás kiválasztásához: TV, YPbPr, AV, SCART, PC, HDMI 1, HDMI 2 és USB. 14

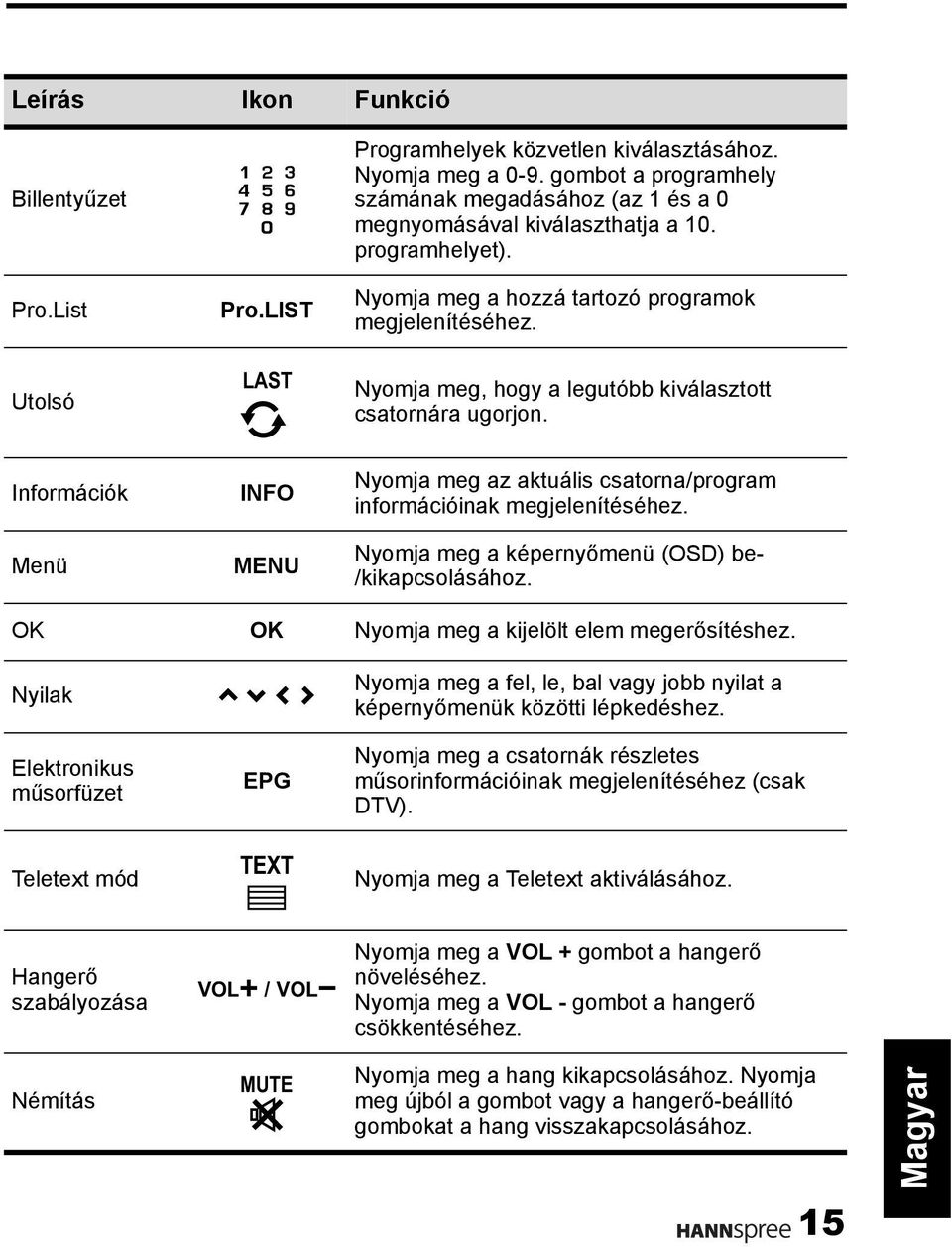

15 Leírás Ikon Funkció Billentyűzet Pro.List Utolsó Pro.LIST LAST Programhelyek közvetlen kiválasztásához. Nyomja meg a 0-9. gombot a programhely számának megadásához (az 1 és a 0 megnyomásával kiválaszthatja a 10. programhelyet). Nyomja meg a hozzá tartozó programok megjelenítéséhez. Nyomja meg, hogy a legutóbb kiválasztott csatornára ugorjon. Információk Menü INFO MENU Nyomja meg az aktuális csatorna/program információinak megjelenítéséhez. Nyomja meg a képernyőmenü (OSD) be- /kikapcsolásához. OK OK Nyomja meg a kijelölt elem megerősítéshez. Nyilak Nyomja meg a fel, le, bal vagy jobb nyilat a képernyőmenük közötti lépkedéshez. Elektronikus műsorfüzet EPG Nyomja meg a csatornák részletes műsorinformációinak megjelenítéséhez (csak DTV). Teletext mód TEXT Nyomja meg a Teletext aktiválásához. Hangerő szabályozása VOL / VOL Nyomja meg a VOL + gombot a hangerő növeléséhez. Nyomja meg a VOL - gombot a hangerő csökkentéséhez. Némítás MUTE Nyomja meg a hang kikapcsolásához. Nyomja meg újból a gombot vagy a hangerő-beállító gombokat a hang visszakapcsolásához. 15

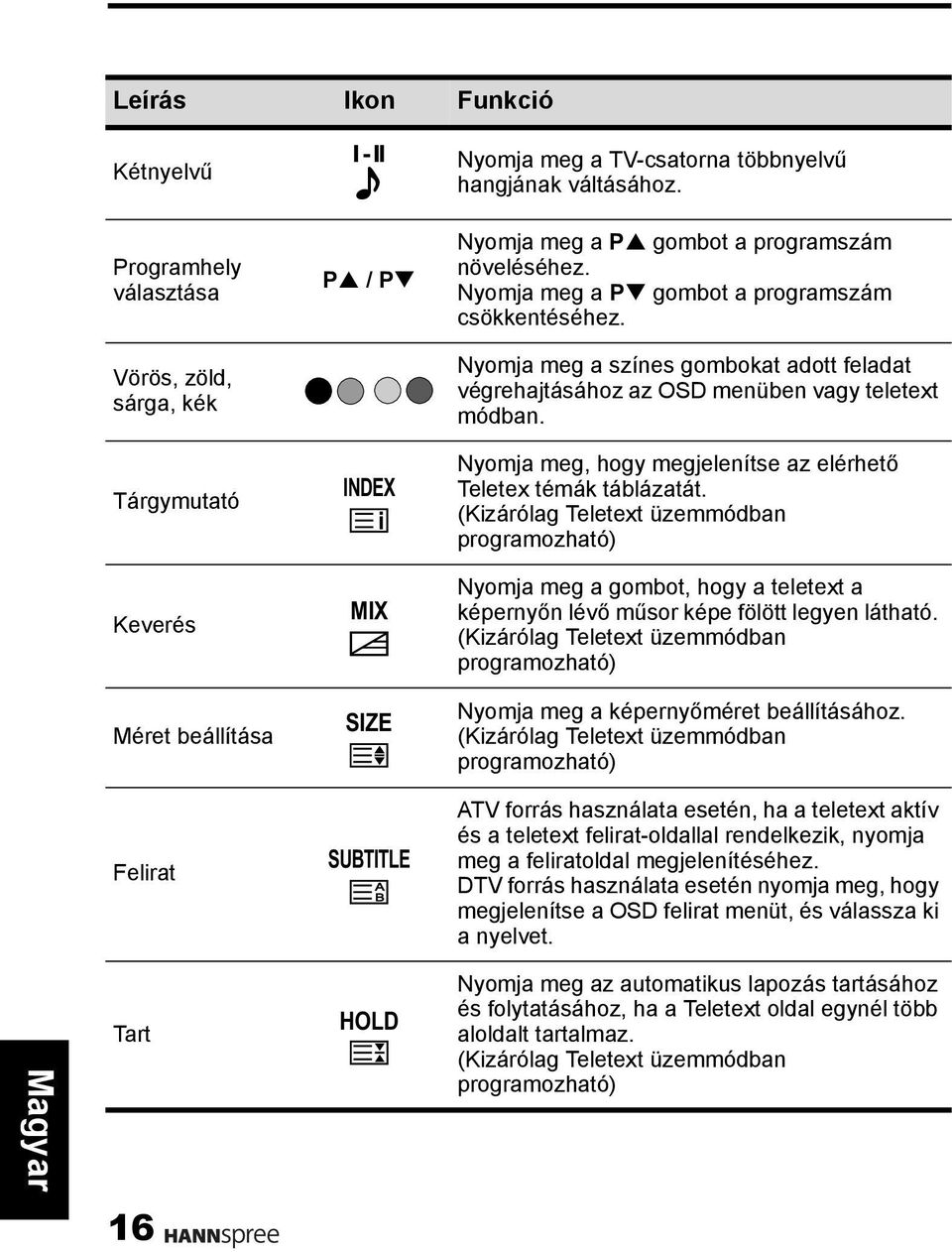

16 Leírás Ikon Funkció Kétnyelvű Nyomja meg a TV-csatorna többnyelvű hangjának váltásához. Programhely választása P / P Nyomja meg a P gombot a programszám növeléséhez. Nyomja meg a P gombot a programszám csökkentéséhez. Vörös, zöld, sárga, kék Nyomja meg a színes gombokat adott feladat végrehajtásához az OSD menüben vagy teletext módban. Tárgymutató INDEX Nyomja meg, hogy megjelenítse az elérhető Teletex témák táblázatát. (Kizárólag Teletext üzemmódban programozható) Keverés MIX Nyomja meg a gombot, hogy a teletext a képernyőn lévő műsor képe fölött legyen látható. (Kizárólag Teletext üzemmódban programozható) Méret beállítása SIZE Nyomja meg a képernyőméret beállításához. (Kizárólag Teletext üzemmódban programozható) Felirat SUBTITLE ATV forrás használata esetén, ha a teletext aktív és a teletext felirat-oldallal rendelkezik, nyomja meg a feliratoldal megjelenítéséhez. DTV forrás használata esetén nyomja meg, hogy megjelenítse a OSD felirat menüt, és válassza ki a nyelvet. Tart HOLD Nyomja meg az automatikus lapozás tartásához és folytatásához, ha a Teletext oldal egynél több aloldalt tartalmaz. (Kizárólag Teletext üzemmódban programozható) 16

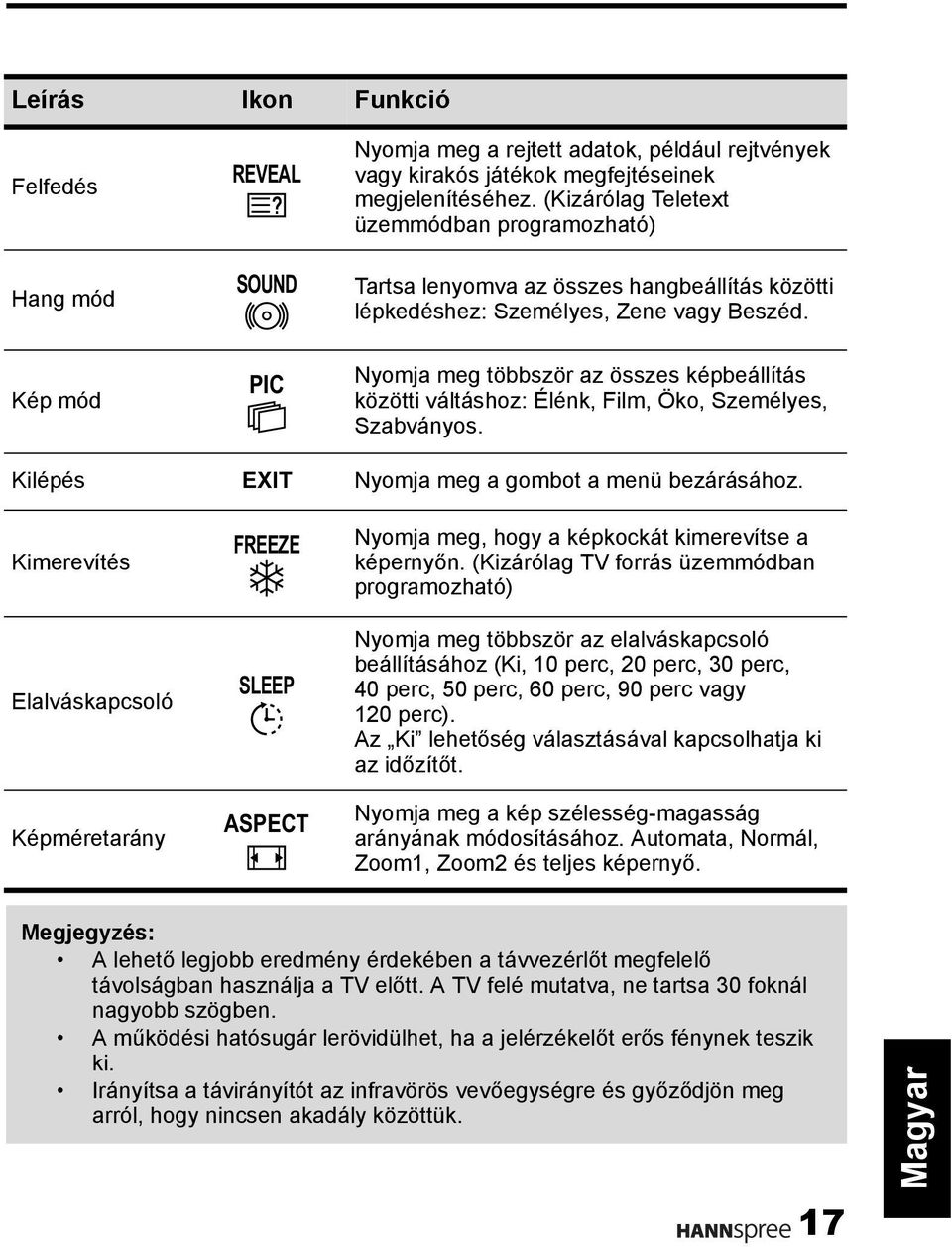

17 Leírás Ikon Funkció Felfedés Hang mód REVEAL SOUND Nyomja meg a rejtett adatok, például rejtvények vagy kirakós játékok megfejtéseinek megjelenítéséhez. (Kizárólag Teletext üzemmódban programozható) Tartsa lenyomva az összes hangbeállítás közötti lépkedéshez: Személyes, Zene vagy Beszéd. Kép mód PIC Nyomja meg többször az összes képbeállítás közötti váltáshoz: Élénk, Film, Öko, Személyes, Szabványos. Kilépés EXIT Nyomja meg a gombot a menü bezárásához. Kimerevítés Elalváskapcsoló Képméretarány FREEZE SLEEP ASPECT Nyomja meg, hogy a képkockát kimerevítse a képernyőn. (Kizárólag TV forrás üzemmódban programozható) Nyomja meg többször az elalváskapcsoló beállításához (Ki, 10 perc, 20 perc, 30 perc, 40 perc, 50 perc, 60 perc, 90 perc vagy 120 perc). Az Ki lehetőség választásával kapcsolhatja ki az időzítőt. Nyomja meg a kép szélesség-magasság arányának módosításához. Automata, Normál, Zoom1, Zoom2 és teljes képernyő. Megjegyzés: A lehető legjobb eredmény érdekében a távvezérlőt megfelelő távolságban használja a TV előtt. A TV felé mutatva, ne tartsa 30 foknál nagyobb szögben. A működési hatósugár lerövidülhet, ha a jelérzékelőt erős fénynek teszik ki. Irányítsa a távirányítót az infravörös vevőegységre és győződjön meg arról, hogy nincsen akadály közöttük. 17

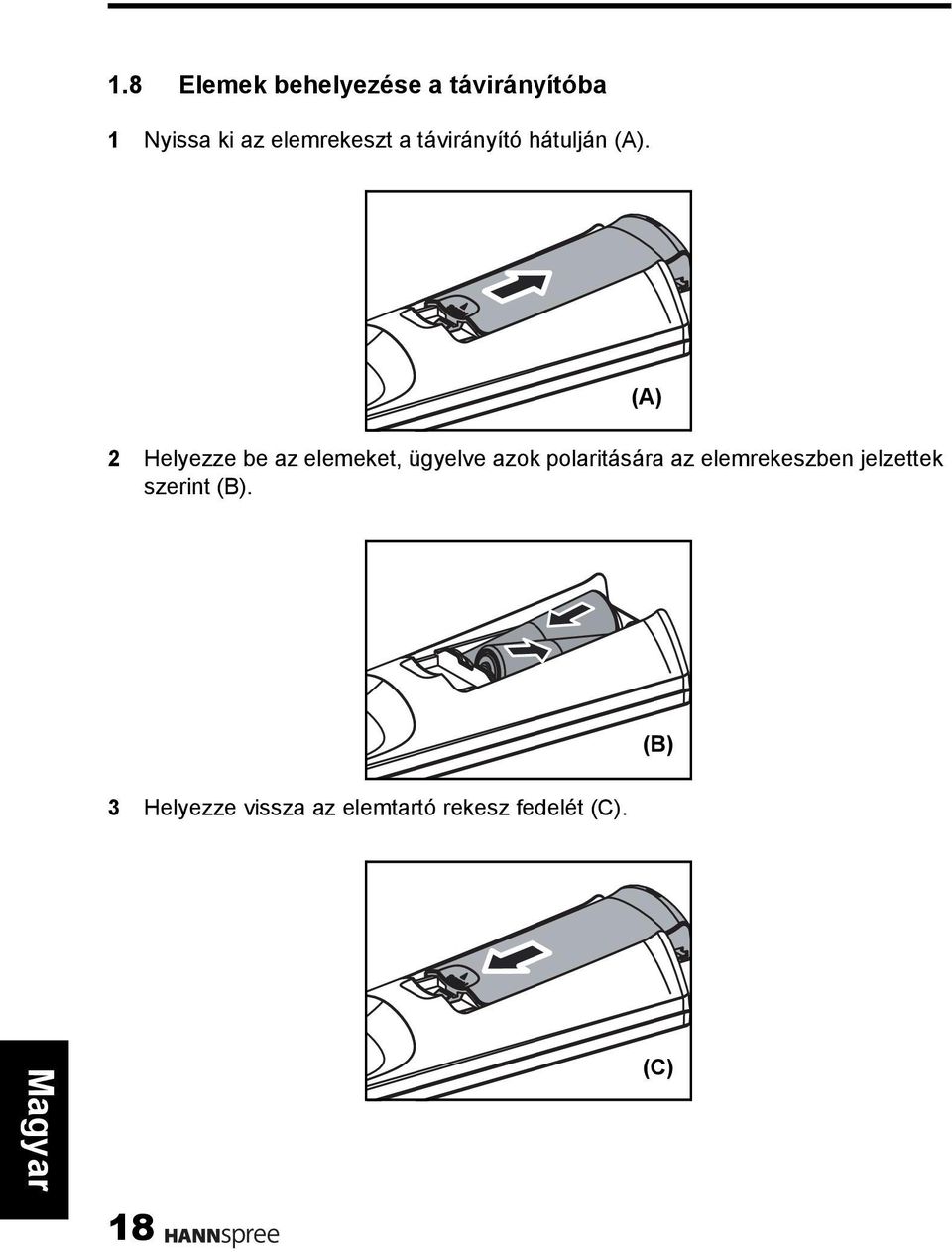

18 1.8 Elemek behelyezése a távirányítóba 1 Nyissa ki az elemrekeszt a távirányító hátulján (A). (A) 2 Helyezze be az elemeket, ügyelve azok polaritására az elemrekeszben jelzettek szerint (B). (B) 3 Helyezze vissza az elemtartó rekesz fedelét (C). 18 (C)

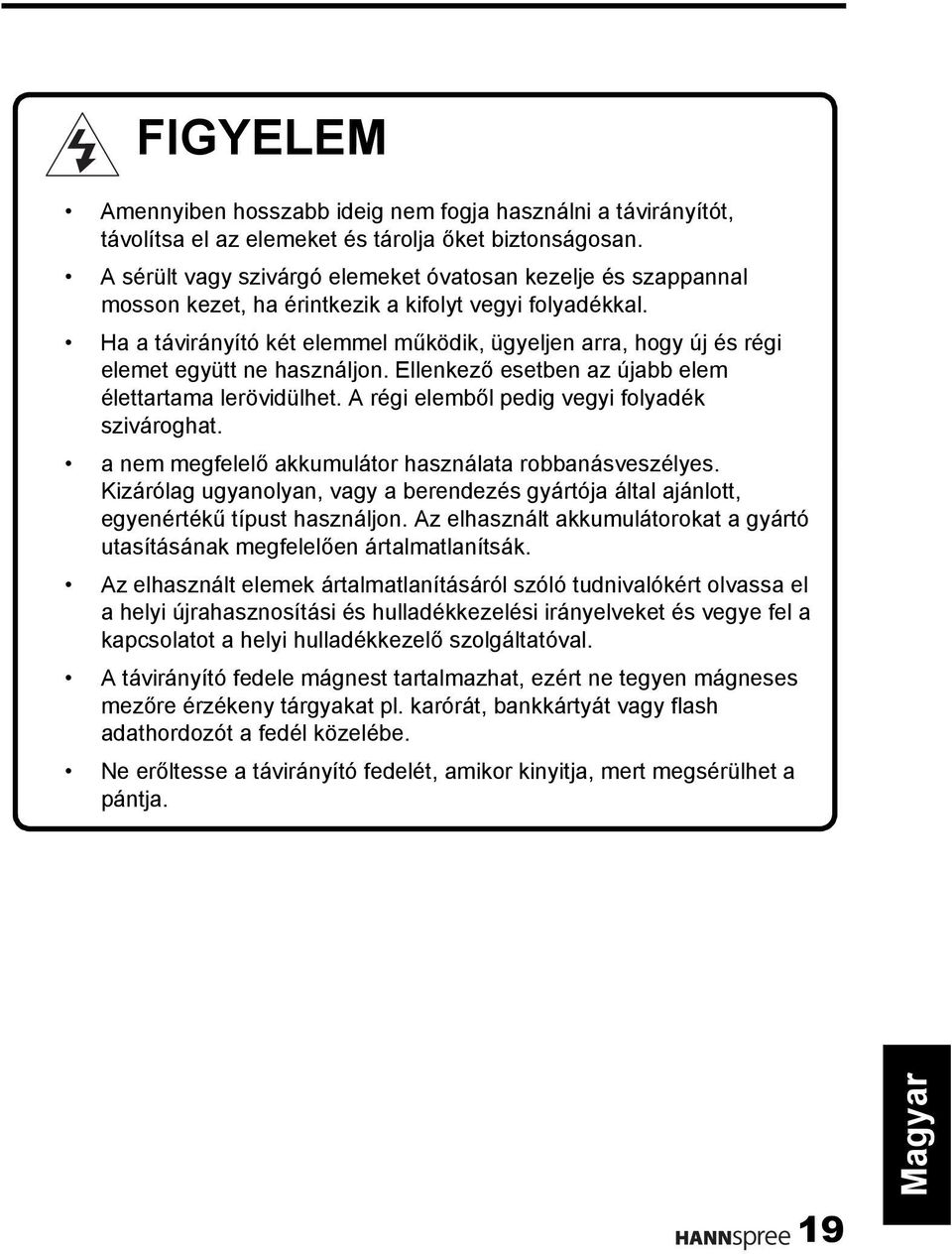

19 FIGYELEM Amennyiben hosszabb ideig nem fogja használni a távirányítót, távolítsa el az elemeket és tárolja őket biztonságosan. A sérült vagy szivárgó elemeket óvatosan kezelje és szappannal mosson kezet, ha érintkezik a kifolyt vegyi folyadékkal. Ha a távirányító két elemmel működik, ügyeljen arra, hogy új és régi elemet együtt ne használjon. Ellenkező esetben az újabb elem élettartama lerövidülhet. A régi elemből pedig vegyi folyadék szivároghat. a nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a berendezés gyártója által ajánlott, egyenértékű típust használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák. Az elhasznált elemek ártalmatlanításáról szóló tudnivalókért olvassa el a helyi újrahasznosítási és hulladékkezelési irányelveket és vegye fel a kapcsolatot a helyi hulladékkezelő szolgáltatóval. A távirányító fedele mágnest tartalmazhat, ezért ne tegyen mágneses mezőre érzékeny tárgyakat pl. karórát, bankkártyát vagy flash adathordozót a fedél közelébe. Ne erőltesse a távirányító fedelét, amikor kinyitja, mert megsérülhet a pántja. 19

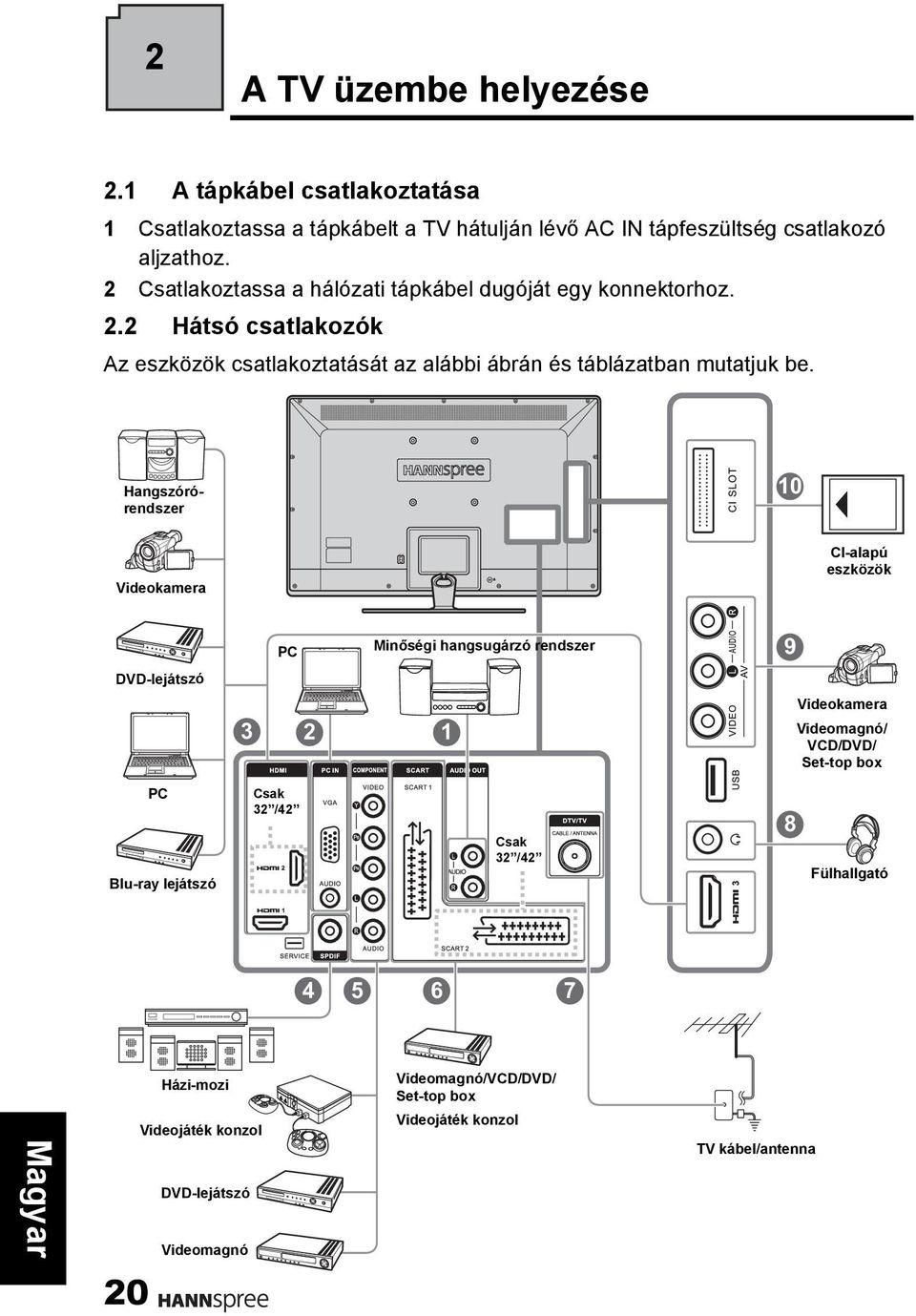

20 AC IN 2 A TV üzembe helyezése 2.1 A tápkábel csatlakoztatása 1 Csatlakoztassa a tápkábelt a TV hátulján lévő AC IN tápfeszültség csatlakozó aljzathoz. 2 Csatlakoztassa a hálózati tápkábel dugóját egy konnektorhoz. 2.2 Hátsó csatlakozók Az eszközök csatlakoztatását az alábbi ábrán és táblázatban mutatjuk be. Hangszórórendszer 10 Videokamera CI-alapú eszközök DVD-lejátszó PC Minőségi hangsugárzó rendszer 9 Videokamera Videomagnó/ VCD/DVD/ Set-top box PC Blu-ray lejátszó Csak 32 /42 Csak 32 /42 8 Fülhallgató Házi-mozi Videojáték konzol DVD-lejátszó Videomagnó Videomagnó/VCD/DVD/ Set-top box Videojáték konzol TV kábel/antenna 20

21 Nem. Csatlakozó Megjegyzések / Utasítások 1 AUDIÓ bemenet Az audió kábel opcionális. 2 VGA A VGA és audió kábelek opcionálisak. AUDIÓ bemenet 3 HDMI 1 A HDMI kábel opcionális. HDMI 2 HDMI 3 HDMI-HDMI kábel csatlakoztatása esetén nincs szükség audió kábel használatára. Erre azonban szükség van, ha HDMI-DVI átalakító kábelt csatlakoztatnak. 4 SPDIF Az SPDIF kábel opcionális. 5 Komponens A videó és audió kábelek opcionálisak. videó bemenetek Komponens audió bemenetek 6 SCART 1 Amennyiben az Ön AV eszközei nem rendelkeznek SCART 2 SCART csatlakozóval, SCART adapterre is szüksége van, SCART-SCART kábel kivételével. SCART adapter használata mellett az S-Video és az AV csatlakozók nem használhatók egyszerre, mert ez hibás jel előállítását eredményezheti. A SCART-SCART kábel és a SCART adapter opcionálisak. 7 Kábel/Antenna Ha nem fogható csatorna a TV kábel vagy antenna csatlakoztatása után, próbálkozzon csatornakereséssel. 8 Fülhallgató Ha fejhallgatót csatlakoztatnak, nem lehet hangot hallani a TV beépített hangszóróiból. 9 Kompozit videó A videó és audió kábelek opcionálisak. bemenet Kompozit audió bemenetek 10 CI A közös interfészkábel (CI-kábel) opcionális. Megjegyzés: a TV csatlakozók a készülék típusától függően eltérhetnek. 21

22 2.3 A TV használata A TV be- és kikapcsolása 1 Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. A bekapcsolt állapotot jelző LED fehér színűre vált, amikor bekapcsolják az eszközt. 2 Nyomja meg újra a gombot. A bekapcsolt állapotot jelző LED kialszik, amikor kikapcsolják az eszközt Jelforrás váltása Nyomja meg az INPUT gombot a vezérlőpulton vagy a távvezérlőn, a beérkező forrásjel kiválasztásához Automatikus csatornakeresés végrehajtása Mielőtt a TV-n műsort nézhetne, csatornakeresést kell végeznie. 1 Nyomja meg a MENU gombot a vezérlőpulton vagy a távvezérlőn, majd lépjen a TV menübe. 2 Jelölje ki a Csatornák > Csatornakeresés > Csak ATV vagy ATV és DTV elemet. 3 Nyomja meg a gombot a távvezérlőn a csatornakeresés végrehajtásához Csatornák választása Nyomja meg a P gombot a távvezérlőn (vagy a P gombot a vezérlőpulton), hogy növelje a csatornaszámot. Nyomja meg a P gombot a távvezérlőn (vagy a P gombot a vezérlőpulton), hogy csökkentse a csatornaszámot. Adja meg a kívánt csatornaszámot a távirányító számgombjainak megnyomásával Hangerő beállítása 1 Nyomja meg a VOL + gombot a vezérlőpulton vagy távvezérlőn a hangerő növeléséhez. 2 Nyomja meg a VOL- gombot a vezérlőpulton vagy távvezérlőn a hangerő csökkentéséhez. 3 Nyomja meg a MUTE gombot a hang kikapcsolásához, illetve a MUTE gombot újra vagy a hangerő gombokat az eredeti hangerő visszaállításához. 22

23 3 A képernyőmenü (OSD) beállításainak módosítása A képernyőmenü (OSD) rendszer gyors és egyszerű módszert kínál a TV beállításainak elvégzéséhez. Az OSD menü praktikusan elérhető a távvezérlő gombjai segítségével. Kép Főmenük: Megjeleníti a menük listáját. Intelligens kép Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérséklet Spec. beáll. Szabvány Hűvös Eltávolítás OK Kijelöl EXIT Kilép Állítható lehetőségek: Megjeleníti az állítható lehetőségek beállítását/értékét. UTASÍTÁSOK: Gyors utasítások a beállítások módosításához. Funkció TV vezérlőpult Távvezérlő OSD menü MENU MENU Fel P Nyíl Le P Nyíl Kijelölés/Növelés VOL + Nyíl Kijelölés/Csökkentés VOL Nyíl Vissza MENU EXIT Kilépés MENU EXIT 23

24 3.1 OSD menük Kövesse az OSD funkciómenü alsó részén lévő utasításokat. Nyomja meg a P /P gombot a vezérlőpulton vagy a / nyílgombokat a menükben történő lépkedéshez, a VOL+ gombot a vezérlőpulton vagy a nyílgombot egy elem kiemeléséhez, vagy a MENU gombot a vezérlőpulton, illetve az EXIT gombot, hogy kilépjen az OSD menüből. A következő menüket különféleképpen lehet beállítani. 3.2 Képbeállítások végzése 1 Nyomja meg a MENU gombot, hogy az OSD főmenü képernyőre lépjen. Megjelenik a Kép menü. 2 Nyomja meg a gombot, hogy belépjen a Kép menübe. 3 Nyomja meg a / gombot a kívánt tétel kiválasztásához. Kép Intelligens kép Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérséklet Spec. beáll. Eltávolítás OK Kijelöl Szabvány Hűvös EXIT Kilép 4 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. 5 Nyomja meg az EXIT gombot, hogy visszatérjen a Kép menübe. 6 Nyomja meg az EXIT gombot, hogy kilépjen az OSD menüből. - A Kép menüben be lehet állítani a Intelligens kép, Fényerő, Kontraszt, Szín, Árnyalat, Élesség, Színhőmérséklet, Spec. beáll. és Speciális videó (csak PC) elemeket. A Intelligens kép beállítása lehet Szabvány, Élénk, Film, Öko vagy Egyéni. A Fényerő, Kontraszt és Szín elemek beállítása a / megnyomásával lehetséges, 0 és 100 közötti mértékben. A Árnyalat értéke a / gombok megnyomásával állítható be, -32 és 32 között. A Élesség értéke a / gombok megnyomásával állítható be, 0 és 7 között. A Színhőmérséklet lehetséges beállításai: Normál, Meleg és Hűvös. Az Spec. beáll. menüben beállítható a Zajcsökkentés, Vörös tónus, Háttérfény és X-Constrast. A Zajcsökkentés beállításai a következők lehetnek: Auto, Ki, Alacsony, Közepes vagy Magas. 24

25 A Vörös tónus beállításai a következők lehetnek: Be vagy Ki. A Háttérfény értéke a / gombok megnyomásával állítható be, 0 és 100 között. A X-Constrast beállításai a következők lehetnek: Be vagy Ki. Az Speciális videó menüben be lehet állítani a Fényerő, Kontraszt, Színhőmérséklet és Speciális videó elemeket a PC módhoz. Kép Fényerő Kontraszt Színhőmérséklet Speciális videó Hűvös Eltávolítás OK Kijelöl EXIT Kilép Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. 3.3 Hangbeállítások végzése 1 Nyomja meg a MENU gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a gombot a Hang menü kiválasztásához. 3 Nyomja meg a gombot a Hang menübe történő belépéshez. 4 Nyomja meg a / gombot a kívánt tétel kiválasztásához. 5 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. Hang Hang mód Hangszín: 120Hz Hangszín: 500Hz Hangszín: 1.5KHz Hangszín: 5KHz Hangszín: 10KHz Balansz Virtuális térhatás Eltávolítás OK Kijelöl Egyéni Ki EXIT Kilép 6 Nyomja meg az EXIT gombot, hogy visszatérjen a Hang menübe. 7 Nyomja meg az EXIT gombot, hogy kilépjen az OSD menüből. - A Hang menu segítségével állíthatók be a következők: Hang mód, Hangszín: 120Hz, Hangszín: 500Hz, Hangszín: 1.5KHz, Hangszín: 5KHz, Hangszín: 10KHz, Balansz, Virtuális térhatás, Dig. audió ki, AVL, Típus és Hangleírás beállításai. A Hang mód beállítása lehet Zene, Beszéd vagy Egyéni. Az Hangszín: 120Hz, Hangszín: 500Hz, Hangszín: 1.5KHz, Hangszín: 5KHz és Hangszín: 10KHz elemek beállítása a / gombok megnyomásával lehetséges, -6 és 6 közötti mértékben. 25

26 A Balansz értéke a / gombok megnyomásával állítható be, -50 és 50 között. A Virtuális térhatás beállításai a következők lehetnek: Be vagy Ki. A Dig. audió ki beállításai a következők lehetnek: Dolby Digital, PCM vagy Ki. Az AVL beállításai a következők lehetnek: Be vagy Ki. A Típus beállításai a következők lehetnek: Normál, Hallássérült vagy Hangleírás. Az Hangleírás elem beállításához előbb válassza az Hangleírás elemet a Típus menüben. Nyomja meg a / gombot a mérték beállításához 0 és 100 között. Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. 3.4 TV-beállítások végzése 1 Nyomja meg az INPUT gombot, majd jelölje ki a TV elemet jelforrás típusként. 2 Nyomja meg a MENU gombot, hogy az OSD főmenü képernyőre lépjen. 3 Nyomja meg a gombot a TV menü kiválasztásához. 4 Nyomja meg a gombot a TV menü Eltávolítás OK Kijelöl megnyitásához. 5 Nyomja meg a / gombot a kívánt tétel kiválasztásához. 6 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. TV Tuner mód Ország Csatornák Antenna Ausztria EXIT Kilép 7 Nyomja meg az EXIT gombot, hogy visszatérjen a TV menübe. 8 Nyomja meg az EXIT gombot, hogy kilépjen az OSD menüből. - A TV menüben a következők beállítása lehetséges: Tuner mód, Ország és Csatornák. A Tuner mód beállításai a következők lehetnek: Antenna és Kábel. A Ország beállításai a következők lehetnek: Ausztria, Belgium, Bulgária, Horvátország, Csehország, Dánia, Finnország, Franciaország, Németország, Görögország, ország, Izland, Írország, Olaszország, Luxemburg, Hollandia, Norvégia, Lengyelország, Portugália, Románia, Oroszország, Szerbia, Szlovákia, Szlovénia, Spanyolország, Svédország, Svájc, Törökország, Egyesült Kir., Ukrajna és Egyéb. A Csatornák menüben a következők beállítása lehetséges: Csatornakeresés, Új keresés, Egy RF keresése, Analóg man. ker, Kedvenc hálózat kiválasztása, Csat. átugrása, Csat. rendez., Csat. szerk., Dekóder, Analóg csatorna finomhangolása és Csatornalista törlése. 26

27 Jelölje ki a Csatornakeresés elemet a TV-csatornák automatikus keresésének indításához. Csatornák Csatornakeresés Új keresés Egy RF keresése Analóg man. ker. Kedvenc hálózat kiválasztása Csat. átugrása Csat. rendez. Csat. szerk. Csatornakeresés Állapot: keresés... Analóg csatornák: 0 Digitális csatornák: 0 0% OK Keresés Kijelöl EXIT Vissza EXIT Mégse. Jelölje ki az Új keresés elemet, hogy automatikusan csatornákat vegyen fel a meglévő csatornalistára. Jelölje ki a Egy RF keresése elemet, hogy digitális csatornákat keressen a kiválasztott RF (Rádiófrekvenciás) sávban. Egy RF keresése Egyetlen RF csatorna keresése. (Csak digitális) 0% RF csatorna Jelerősség OK Keresés EXIT Vissza Jelölje ki az Analóg man. ker. elemet, hogy analóg csatornákat keressen a kiválasztott frekvenciatartományban. Analóg man. ker. Analóg csatornák keresése Indítási frekvencia (MHz) Keresés fel Keresés le EXIT Vissza Jelölje ki a Kedvenc hálózat kiválasztása elemet a kedvenc TV-csatornák kiválasztásához a meglévő csatornalistán. 27

28 Használja a Csat. átugrása elemet a kiválasztott csatornák elérésének megakadályozásához. Nyomja meg a P /P gombot a távvezérlőn, vagy a P /P gombot a vezérlőpulton. Csat. átugrása OK Beállít Analóg Analóg Analóg Analóg Analóg Analóg Analóg Analóg Kijelöl EXIT Vissza Jelölje ki a Csat. rendez. gombot a csatornalista sorrendjének módosításához. A Csat. szerk. elem különböző részletek szerkesztését teszi lehetővé csatornánként, pl. Csatornaszám, Csatornanév, Frekvencia,Színrendszer és Hangrendszer. Csatornák Csatornakeresés Új keresés Egy RF keresése Analóg man. ker. Kedvenc hálózat kiválasztása Csat. átugrása Csat. rendez. Csat. szerk. Csat. szerk. Jeltovábbító Csatornaszám: Csatornanév: Frekvencia: Színrendszer Hangrendszer Auto I OK Bevitel Kijelöl EXIT Vissza OK Beállít Kijelöl EXIT Vissza - A csatorna számának módosításához jelölje ki a Csatornaszám elemet, és használja a távvezérlő számgombjait a számok beviteléhez. - A csatorna nevének módosításához jelölje ki a Csatornanév elemet, és használja a távvezérlő számgombjait betűk, számok vagy szimbólumok beviteléhez. Az egyes gombok többszöri megnyomásával válthat a karakterek között. 28

29 GOMB KARAKTER A B C 1 2 D E F 2 3 G H I 3 4 J K L 4 5 M N O 5 6 P Q R 6 7 S T U 7 8 V W X 8 9 Y Z 9 - A Frekvencia megjeleníti az aktuális csatorna frekvenciáját. - A Színrendszer megjeleníti az aktuális csatorna színrendszerét. - A Hangrendszer megjeleníti az aktuális csatorna hangrendszerét. A Dekóder elem a Canal+ (fizetett TV csatorna kódolt programokkal) használatát támogatja. Jelölje ki az Analóg csatorna finomhangolása elemet az analóg csatornafrekvencia pontos beállításához a jó jelminőség érdekében. Jelölje ki a Csatornalista törlése elemet az összes csatorna törléséhez. Megjegyzés: A TV beállítások elemei kizárólag TV módban érhetők el. 3.5 Beállítások végzése 1 Nyomja meg a MENU gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a gombot a Jellemzők menü kiválasztásához. 3 Nyomja meg a gombot a Jellemzők menü megnyitásához. Jellemzők Menü nyelve 4:3 mód Képformátum Idő Felirat Teletext nyelve Ált. interfész OAD 4:3 Auto 4 Nyomja meg a / gombot a kívánt tétel kiválasztásához. Eltávolítás OK Kijelöl EXIT Kilép 5 Nyomja meg a / gombot az opciók beállításainak módosításához. 6 Nyomja meg az EXIT gombot, hogy visszatérjen a Jellemzők menübe. 7 Nyomja meg az EXIT gombot, hogy kilépjen az OSD menüből. 29

30 - A Jellemzők menüben a következők beállítása lehetséges: Menü nyelve, 4:3 mód, Képformátum, Idő, Felirat, Teletext nyelve, Ált. interfész, OAD, Szülői, Alaphelyzet, Auto kikapcsoló és SW Ver.. A Menü nyelve elem lehetővé teszi a képernyőmenü (OSD) nyelvének kiválasztását. A 4:3 mód elem segítségével állítható be a megjelenítés méretaránya 4:3 és 16:9 között. A Idő menü segítségével a következők beállítása lehetséges: Időzóna, Idő és Elalváskapcsoló. A Felirat elem segítségével állíthatók be a következő elemek: Analóg felirat, 1. Felirat, 2. Felirat és Felirattípus. A Teletext nyelve elem segítségével végezhetők el a Digi. teletext nyelv és Oldal nyelvkód. beállításai. Jelölje ki a Ált. interfész elemet a CI szállító információinak megtekintéséhez. Jelölje ki az OAD elemet az eszköz szoftverének frissítéséhez. Jelölje ki a Alaphelyzet elemet az összes beállítás alapértelmezett értékre történő visszaállításához. Jelölje ki a SW Ver. elemet az aktuális firmware verzió megtekintéséhez. Jelölje ki a Szülői elemet a következők beállításainak módosításához: Csatorna tiltása, Szülői felügy., Bementi blokk, Jelszó beáll. és Összes törlése. Jelszó megadása szükséges a Szülői almenübe történő belépéshez. Az alapértelmezett jelszó: Szülői Szülői Jelszó: Csatorna tiltása Szülői felügy. Bementi blokk Jelszó beáll. Összes törlése EXIT Vissza OK Bevitel Kijelöl EXIT Vissza Jelölje ki a Csatorna tiltása elemet adott csatornák blokkolásához. Jelölje ki a Szülői felügy. elemet a korhatár beállításához. Nyomja meg a / gombot az érték beállításához 4 és 18 között, vagy a Nincs beállításához. Nyomja meg az Bementi blokk gombot a kívánt beviteli források letiltásához. 30

31 A Auto kikapcsoló beállításai a következők lehetnek: Be vagy Ki. Jelszó beáll. Új Jóváhagy EXIT Vissza Jelölje ki a Összes törlése elemet az összes szülői beállítás alapértelmezettre történő beállításához. Megjegyzés: A Csatorna tiltása menü kizárólag TV módban érhető el. A Képformátum beállításai a következők lehetnek: Auto, Normál, Zoom1, Zoom2 és teljes képernyő. Bővebben lásd alább. Auto Normál Zoom1 Zoom2 Teljes képernyő Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. 31

32 3.6 Az Öko. beállítások végzése 1 Nyomja meg a MENU gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a gombot az Öko menü kiválasztásához. Öko Ki Be 3 Nyomja meg a gombot az Öko menü megnyitásához. 4 Nyomja meg a / gombot az opciók Eltávolítás OK beállításainak módosításához. 5 Nyomja meg a MENU gombot, hogy visszatérjen az Öko menübe. 6 Nyomja meg az EXIT gombot, hogy kilépjen az OSD menüből. - Az Öko. menüben a következők beállítása lehetséges: Ki és Be. Kijelöl EXIT Kilép 32

33 4 Hibaelhárítás Helyzet Megoldás Nincs kép és hang. Nincs kép vagy gyenge a kép minősége, de a hang rendben. Csatlakoztassa megfelelően a hálózati tápkábelt. Győződjön meg arról, hogy az bekapcsolt állapotot jelző LED világít. Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. Nyomja meg az Input gombot, hogy a csatlakoztatott videó jelforrások között váltson. Nyomja meg a P or P gombot, hogy más TVprogramhelyekre váltson. Győződjön meg arról, hogy minden kábel megfelelően csatlakozik. Ellenőrizze az antenna- és kábelcsatlakozásokat. Állítsa be a Fényerő lehetőség értékét a Kép OSD menüben. A kép nem színes. Állítsa be a Szín lehetőség értékét a Kép OSD menüben. Győződjön meg arról, hogy a forráseszköz megfelelően működik. Győződjön meg arról, hogy az audió kábel szorosan Megfelelő a kép, de nincs hang. csatlakoztatva van. Kapcsolja ki a némítást. Nyomja meg a VOL + gombot a vezérlőpulton vagy távvezérlőn. Az egyik hangszóró nem szól. Állítsa be a Balansz lehetőség értékét a Hang OSD menüben. Kábeltévé esetén nem foghatók egyes TV-csatornák. A TV beállításait szeretném alaphelyzetbe állítani. A menüket nem lehet kezelni. A kép ugrik. Mákos a kép. Homályos és szellemképes kép. A távvezérlő nem működik. Próbálkozzon a Csatornakeresés funkcióval a Csatornák OSD menüben. Használja a Alaphelyzet funkciót a Jellemzők OSD menüben. Ha az OSD menü elemei szürkén láthatók, a rendszer állapota miatt nem érhetők el azok a beállítások. Győződjön meg arról, hogy a videó jelkábel megfelelően csatlakozik. Helyezze át az antennát, távol az utaktól és zavarforrásoktól. Ellenőrizze az antenna- és videó kábelcsatlakozásokat. Állítson a kép keménységén. Erős jellel sugárzott műsort válasszon. Állítson az antenna helyzetén vagy cserélje ki a videó jelkábelt. Győződjön meg arról, hogy helyesen helyezték be az elemet. Cserélje ki egy újra. Győződjön meg arról, hogy a TV tápkábele csatlakoztatva van. Győződjön meg arról, hogy a távirányító és a vevője között nincs semmiféle akadály. Próbálja meg a távvezérlőt a TV-hez közelebb működtetni. 33

34 5 Támogatott időzítés PC módot támogató időzítés Mód Felbontás Sorfrekvencia (khz) Függőleges frekvencia (Hz) x ,469 59, x ,156 56, x ,879 60, x ,363 60, x ,772 59, x ,776 59, x ,72 59, x ,981 60, x , Videó módot támogató időzítés Felbontás (aktív pont) 480i 576i 480p 576p 720p 1080i 1080p HDMI/YPbPr V V V V V V V 34

35 6 Támogatott USB-kompatibilis formátumok USB-eszközök kompatibilitása Eszköz USB 2.0 eszköz USB-memória, USB-kártyaolvasó Fájlformátum Fájlrendszer FAT/FAT 32 Fotó fájlformátum Zeneformátum Videó fájlformátum JPEG (*.JPG), PNG MPEG1 (*.MP3) Bitsebesség: 32k, 64k, 96k, 128k, 196k, 256k, 320kbps Mintavételi frekvencia: 32k, 44,1k, 48kHz MPEG1/2 (*.AVI, *.MPG,*.MPEG, *.TS) MPEG4 (*.AVI, *.MP4,*.MOV, *.MKV) H.264 (*.AVI, *.MP4,*.MOV, *.MKV, *.TS) Megjegyzés: Az NTFS fájlrendszer nem támogatott és az egyes fájlok maximális mérete 4 GB. A progresszív formátumú jpeg fájlok nem támogatottak. A kompatibilitásbeli korlátozás miatt nem minden USB-eszköz jeleníthető meg helyesen. USB-elosztó használata esetén a működés nem garantált. A kompatibilitásbeli korlátozás miatt nem minden külső merevlemez-meghajtó ismerhető fel helyesen. Az USB-eszközökhöz használt hosszabbító kábelnek USB 2.0 hitelesítéssel kell rendelkeznie. Az USB-eszközökön lévő videofájlok helyes lejátszása nem garantált, ha nem megfelelően gyors az eszköz. 35

36 7 Műszaki adatok Típusszám SV19LMMB SV22LMMB SV25LMMB SV28LMMB SV32LMNB SV42LMNB MEGJELENÍTÉS Képarány 16:9 16:9 16:9 16:10 16:9 16:9 Felbontás 1366 x x x x x x 1080 OSD nyelve Hangkimeneti teljesítmény (Watt RMS) Hang mód Képformátum Kép mód Csatlakozók a hátsó panelen Oldalsó csatlakozó Méretek (mm) Sz x Ma x Mé (talppal) 36 Bolgár, horvát, cseh, dán, holland, angol, észt, finn, francia, német, görög, magyar, olasz, ír, lett, litván, norvég, lengyel, portugál, román, orosz, szerb, szlovák, szlovén, spanyol, svéd, török, ukrán JAVÍTÁS 3 W 3 W 5 W 5 W 10 W 10 W Egyéni, Zene, Beszéd Auto, Normál, Zoom1, Zoom2, Teljes képernyő Szabvány, Élénk, Film, Öko, Egyéni CSATLAKOZÁS Tuner bemenet (75 Ω), PC bemenet: D-SUB és PC audió, komponens videó és B/J audió bemenet SCART 1 SPDIF HDMI 1 SCART 1 SPDIF HDMI 1 SCART 1 SPDIF HDMI 1 SCART 1 SPDIF HDMI 1 SCART 1 SCART 2 SPDIF HDMI 1 HDMI 2 SCART 1 SCART 2 SPDIF HDMI 1 HDMI 2 Általános illesztőfelület, USB, fülhallgató, AV bemenet (kompozit audió/videó) HDMI 2 HDMI 2 HDMI 2 HDMI 2 HDMI 3 HDMI 3 TÖMEG- ÉS MÉRETADATOK 467,01 x 341,44 x ,81 x 379,31 x ,35 x 443 x ,91 x 527,11 x ,18 x 571,43 x ,1 x 705,8 x 270 Nettó tömeg 3,74 kg 4,41 kg 6 kg 8,035 kg 13 kg 19 kg TÁPFESZÜLTSÉG Üzemi (max.) 26 W 30 W 36 W 55 W 95 W 120 W Készenlét <0,5 W Tápfeszültség igény Környezeti hőmérséklet AC V Hz 5ºC ~ 35ºC

37 8 Az állvány szétszerelése 1 Húzza ki az összes kábelt és vezetéket a TV-ből, hogy elkerülje a sérülésüket. 2 Óvatosan helyezze a TV készüléket kijelzőpanellel lefelé egy puha és sima felületre (takaró, hab, kendő stb.) nehogy megsérüljön a TV. 3 Távolítsa el a csavarokat, hogy leszerelhesse az állványt. 4 Óvatosan távolítsa el az állványt. 19 /22 25 /28 /32 /42 A TV falra szerelése: (Kizárólag hivatkozás céljából) Típusnév VESA-kompatibilis fali konzol (Sz x Ma) Szerelőlyukak száma Csavar típusa Maximális terhelés SV19LMMB 100x100 mm 4 Metrikus 4 x 10 mm 15 kg SV22LMMB 100x100 mm 4 Metrikus 4 x 10 mm 18 kg SV25LMMB 100x100 mm 4 Metrikus 4 x 10 mm 24 kg SV28LMMB 100x100 mm 4 Metrikus 4 x 10 mm 30 kg SV32LMNB 200x200 mm 4 Metrikus 4x 14 mm 36 kg SV42LMNB 200x200 mm 4 Metrikus 6 x 12 mm 72 kg 1 Vásároljon egy VESA-kompatibilis fali konzolt (tekintse meg a fenti táblázatot). 2 Keressen ideális helyet a TV elhelyezéséhez a falon. 3 Szorosan rögzítse a fali konzolt a falra. 4 Rögzítse a TV-t a konzolra a TV hátulján lévő 4 szerelőlyuk segítségével. Megjegyzés: Kérjük olvassa el figyelmesen az adott fali konzol utasításait a TV megfelelő felszerelését illetően. A TV-állvány talpa asztalra vagy egyéb szilárd felületre csavarozható a talp hátulján lévő lyukon keresztül. *A LED-LCD HDTV-t csak szakképzett szerelő telepítheti. A Hannspree nem vállal felelősséget a nem megfelelő felszerelésért, illetve a balesetet vagy személyi sérülést eredményező szerelésért. A szerviz szakemberénél érdeklődhet a TV falra szereléséhez használható opcionális konzol használatát illetően. 37

38 9 Kábelrendező használata Húzza át a kábeleket a kapcson az ábra szerinti módon: 38
