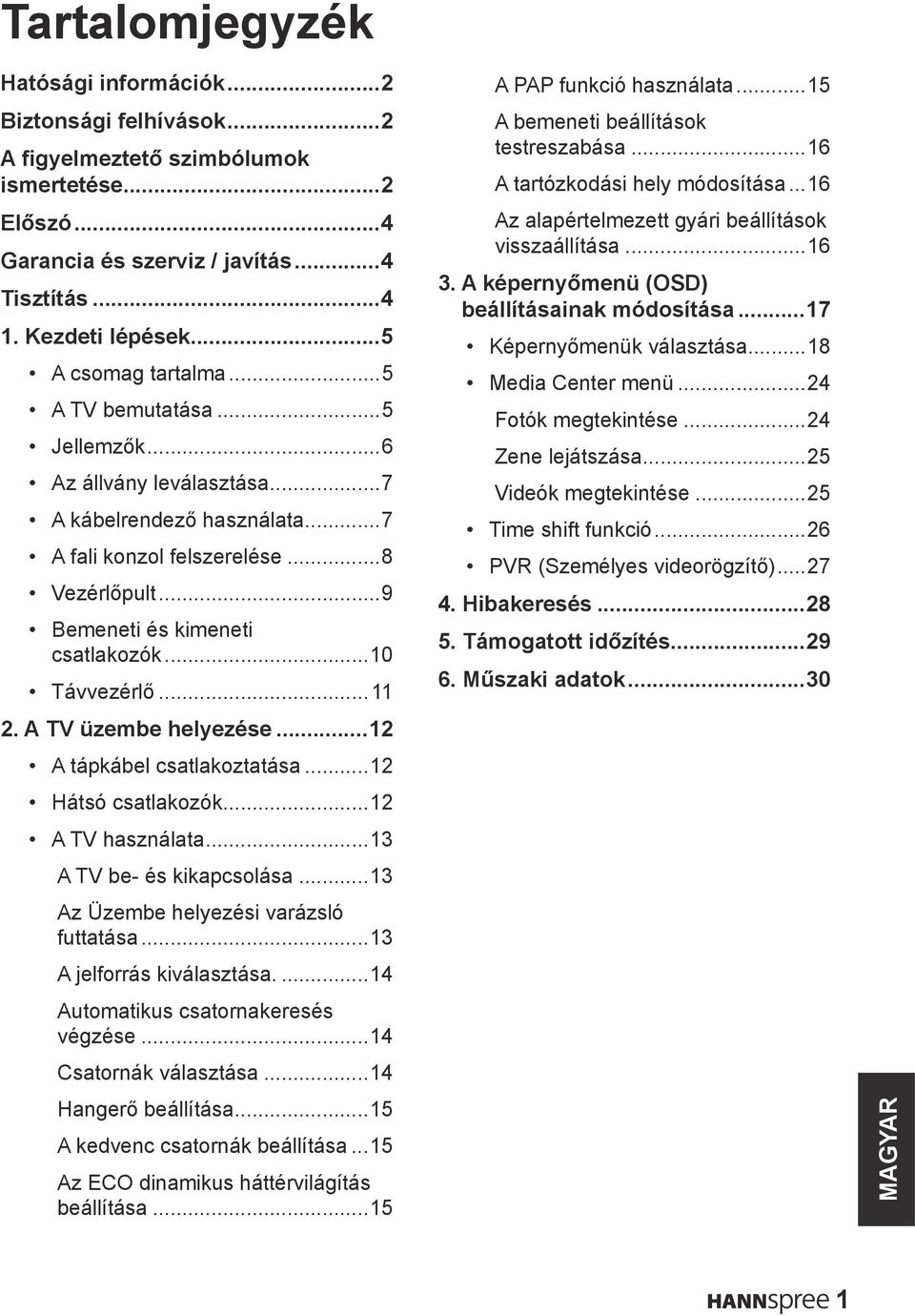

1 Tartalomjegyzék Hatósági információk...2 Biztonsági felhívások...2 A figyelmeztető szimbólumok ismertetése...2 Előszó...4 Garancia és szerviz / javítás...4 Tisztítás Kezdeti lépések...5 A csomag tartalma...5 A TV bemutatása...5 Jellemzők...6 Az állvány leválasztása...7 A kábelrendező használata...7 A fali konzol felszerelése...8 Vezérlőpult...9 Bemeneti és kimeneti csatlakozók...10 Távvezérlő A TV üzembe helyezése...12 A tápkábel csatlakoztatása...12 Hátsó csatlakozók...12 A TV használata...13 A TV be- és kikapcsolása...13 Az Üzembe helyezési varázsló futtatása...13 A jelforrás kiválasztása...14 Automatikus csatornakeresés végzése...14 Csatornák választása...14 Hangerő beállítása...15 A kedvenc csatornák beállítása...15 Az ECO dinamikus háttérvilágítás beállítása...15 A PAP funkció használata...15 A bemeneti beállítások testreszabása...16 A tartózkodási hely módosítása...16 Az alapértelmezett gyári beállítások visszaállítása A képernyőmenü (OSD) beállításainak módosítása...17 Képernyőmenük választása...18 Media Center menü...24 Fotók megtekintése...24 Zene lejátszása...25 Videók megtekintése...25 Time shift funkció...26 PVR (Személyes videorögzítő) Hibakeresés Támogatott időzítés Műszaki adatok

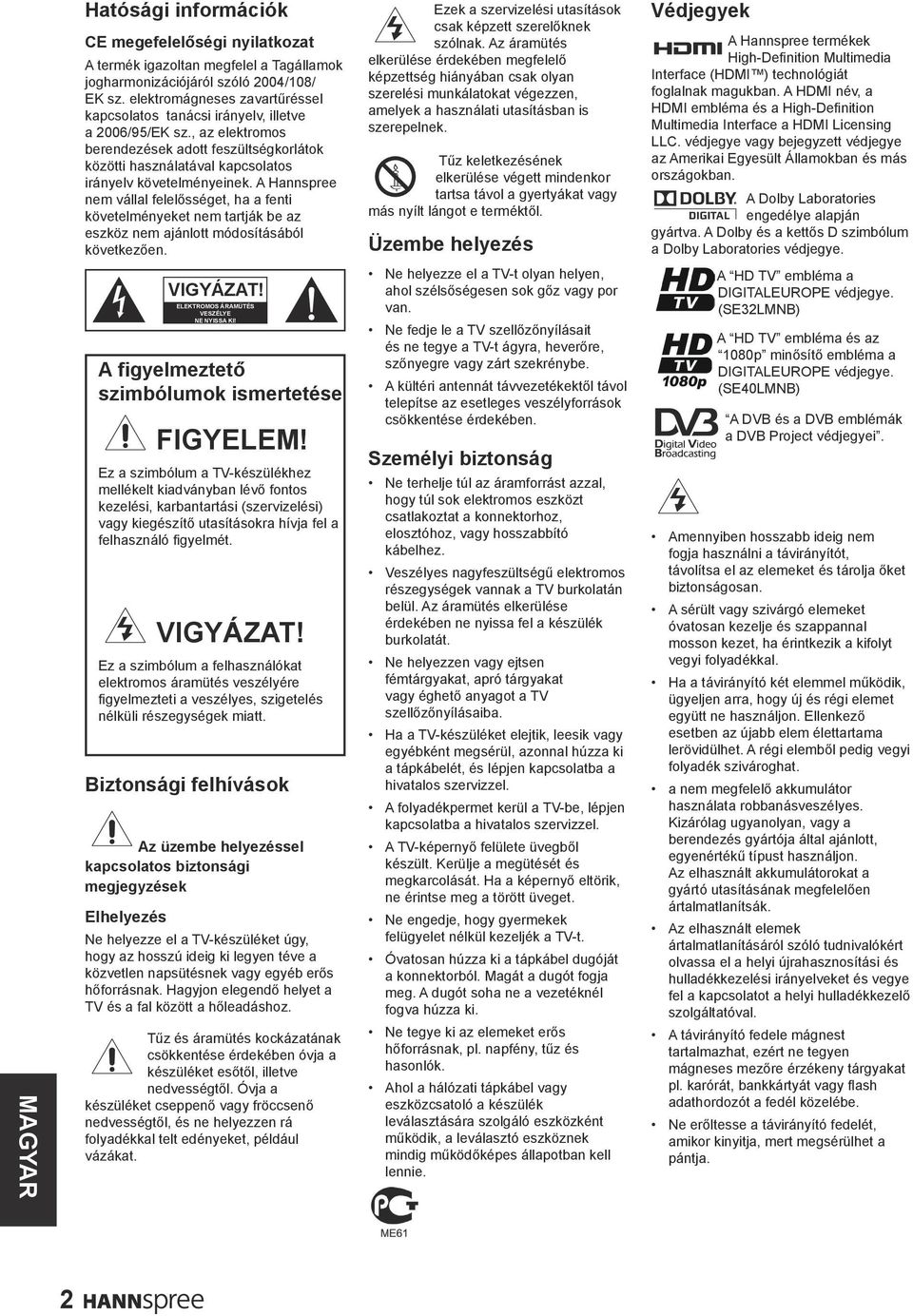

2 Hatósági információk CE megefelelőségi nyilatkozat A termék igazoltan megfelel a Tagállamok jogharmonizációjáról szóló 2004/108/ EK sz. elektromágneses zavartűréssel kapcsolatos tanácsi irányelv, illetve a 2006/95/EK sz., az elektromos berendezések adott feszültségkorlátok közötti használatával kapcsolatos irányelv követelményeinek. A Hannspree nem vállal felelősséget, ha a fenti követelményeket nem tartják be az eszköz nem ajánlott módosításából következően. Ezek a szervizelési utasítások csak képzett szerelőknek szólnak. Az áramütés elkerülése érdekében megfelelő képzettség hiányában csak olyan szerelési munkálatokat végezzen, amelyek a használati utasításban is szerepelnek. Tűz keletkezésének elkerülése végett mindenkor tartsa távol a gyertyákat vagy más nyílt lángot e terméktől. Üzembe helyezés Védjegyek A Hannspree termékek High-Definition Multimedia Interface (HDMI ) technológiát foglalnak magukban. A HDMI név, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC. védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban. A Dolby Laboratories engedélye alapján gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegye. VIGYÁZAT! ELEKTROMOS ÁRAMÜTÉS VESZÉLYE NE NYISSA KI! A figyelmeztető szimbólumok ismertetése FIGYELEM! Ez a szimbólum a TV-készülékhez mellékelt kiadványban lévő fontos kezelési, karbantartási (szervizelési) vagy kiegészítő utasításokra hívja fel a felhasználó figyelmét. VIGYÁZAT! Ez a szimbólum a felhasználókat elektromos áramütés veszélyére figyelmezteti a veszélyes, szigetelés nélküli részegységek miatt. Biztonsági felhívások Az üzembe helyezéssel kapcsolatos biztonsági megjegyzések Elhelyezés Ne helyezze el a TV-készüléket úgy, hogy az hosszú ideig ki legyen téve a közvetlen napsütésnek vagy egyéb erős hőforrásnak. Hagyjon elegendő helyet a TV és a fal között a hőleadáshoz. Tűz és áramütés kockázatának csökkentése érdekében óvja a készüléket esőtől, illetve nedvességtől. Óvja a készüléket cseppenő vagy fröccsenő nedvességtől, és ne helyezzen rá folyadékkal telt edényeket, például vázákat. Ne helyezze el a TV-t olyan helyen, ahol szélsőségesen sok gőz vagy por van. Ne fedje le a TV szellőzőnyílásait és ne tegye a TV-t ágyra, heverőre, szőnyegre vagy zárt szekrénybe. A kültéri antennát távvezetékektől távol telepítse az esetleges veszélyforrások csökkentése érdekében. Személyi biztonság Ne terhelje túl az áramforrást azzal, hogy túl sok elektromos eszközt csatlakoztat a konnektorhoz, elosztóhoz, vagy hosszabbító kábelhez. Veszélyes nagyfeszültségű elektromos részegységek vannak a TV burkolatán belül. Az áramütés elkerülése érdekében ne nyissa fel a készülék burkolatát. Ne helyezzen vagy ejtsen fémtárgyakat, apró tárgyakat vagy éghető anyagot a TV szellőzőnyílásaiba. Ha a TV-készüléket elejtik, leesik vagy egyébként megsérül, azonnal húzza ki a tápkábelét, és lépjen kapcsolatba a hivatalos szervizzel. A folyadékpermet kerül a TV-be, lépjen kapcsolatba a hivatalos szervizzel. A TV-képernyő felülete üvegből készült. Kerülje a megütését és megkarcolását. Ha a képernyő eltörik, ne érintse meg a törött üveget. Ne engedje, hogy gyermekek felügyelet nélkül kezeljék a TV-t. Óvatosan húzza ki a tápkábel dugóját a konnektorból. Magát a dugót fogja meg. A dugót soha ne a vezetéknél fogva húzza ki. Ne tegye ki az elemeket erős hőforrásnak, pl. napfény, tűz és hasonlók. Ahol a hálózati tápkábel vagy eszközcsatoló a készülék leválasztására szolgáló eszközként működik, a leválasztó eszköznek mindig működőképes állapotban kell lennie. A HD TV embléma a DIGITALEUROPE védjegye. (SE32LMNB) A HD TV embléma és az 1080p minősítő embléma a DIGITALEUROPE védjegye. (SE40LMNB) A DVB és a DVB emblémák a DVB Project védjegyei. Amennyiben hosszabb ideig nem fogja használni a távirányítót, távolítsa el az elemeket és tárolja őket biztonságosan. A sérült vagy szivárgó elemeket óvatosan kezelje és szappannal mosson kezet, ha érintkezik a kifolyt vegyi folyadékkal. Ha a távirányító két elemmel működik, ügyeljen arra, hogy új és régi elemet együtt ne használjon. Ellenkező esetben az újabb elem élettartama lerövidülhet. A régi elemből pedig vegyi folyadék szivároghat. a nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a berendezés gyártója által ajánlott, egyenértékű típust használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák. Az elhasznált elemek ártalmatlanításáról szóló tudnivalókért olvassa el a helyi újrahasznosítási és hulladékkezelési irányelveket és vegye fel a kapcsolatot a helyi hulladékkezelő szolgáltatóval. A távirányító fedele mágnest tartalmazhat, ezért ne tegyen mágneses mezőre érzékeny tárgyakat pl. karórát, bankkártyát vagy flash adathordozót a fedél közelébe. Ne erőltesse a távirányító fedelét, amikor kinyitja, mert megsérülhet a pántja. 2

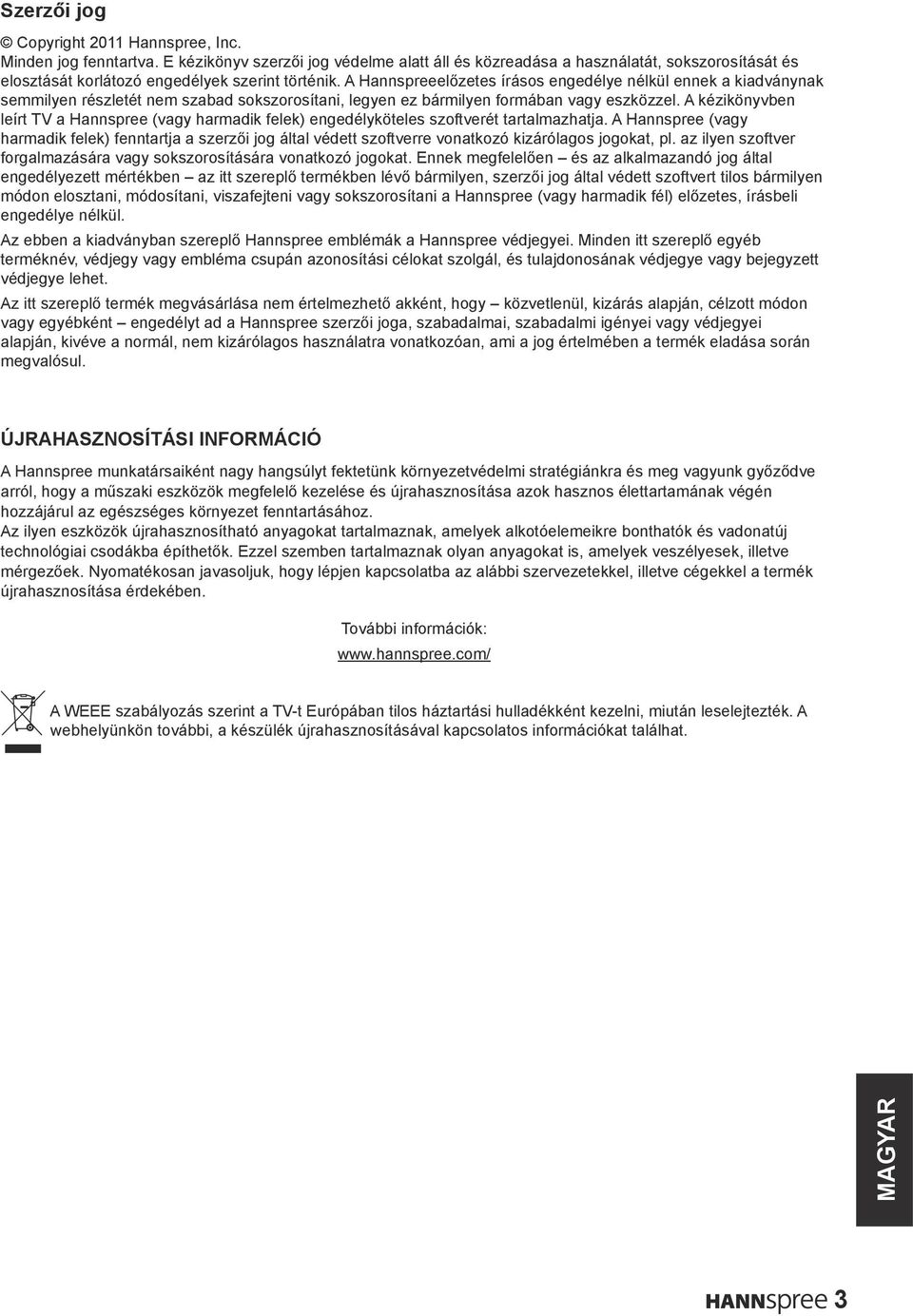

3 Szerzői jog Copyright 2011 Hannspree, Inc. Minden jog fenntartva. E kézikönyv szerzői jog védelme alatt áll és közreadása a használatát, sokszorosítását és elosztását korlátozó engedélyek szerint történik. A Hannspreeelőzetes írásos engedélye nélkül ennek a kiadványnak semmilyen részletét nem szabad sokszorosítani, legyen ez bármilyen formában vagy eszközzel. A kézikönyvben leírt TV a Hannspree (vagy harmadik felek) engedélyköteles szoftverét tartalmazhatja. A Hannspree (vagy harmadik felek) fenntartja a szerzői jog által védett szoftverre vonatkozó kizárólagos jogokat, pl. az ilyen szoftver forgalmazására vagy sokszorosítására vonatkozó jogokat. Ennek megfelelően és az alkalmazandó jog által engedélyezett mértékben az itt szereplő termékben lévő bármilyen, szerzői jog által védett szoftvert tilos bármilyen módon elosztani, módosítani, viszafejteni vagy sokszorosítani a Hannspree (vagy harmadik fél) előzetes, írásbeli engedélye nélkül. Az ebben a kiadványban szereplő Hannspree emblémák a Hannspree védjegyei. Minden itt szereplő egyéb terméknév, védjegy vagy embléma csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Az itt szereplő termék megvásárlása nem értelmezhető akként, hogy közvetlenül, kizárás alapján, célzott módon vagy egyébként engedélyt ad a Hannspree szerzői joga, szabadalmai, szabadalmi igényei vagy védjegyei alapján, kivéve a normál, nem kizárólagos használatra vonatkozóan, ami a jog értelmében a termék eladása során megvalósul. ÚJRAHASZNOSÍTÁSI INFORMÁCIÓ A Hannspree munkatársaiként nagy hangsúlyt fektetünk környezetvédelmi stratégiánkra és meg vagyunk győződve arról, hogy a műszaki eszközök megfelelő kezelése és újrahasznosítása azok hasznos élettartamának végén hozzájárul az egészséges környezet fenntartásához. Az ilyen eszközök újrahasznosítható anyagokat tartalmaznak, amelyek alkotóelemeikre bonthatók és vadonatúj technológiai csodákba építhetők. Ezzel szemben tartalmaznak olyan anyagokat is, amelyek veszélyesek, illetve mérgezőek. Nyomatékosan javasoljuk, hogy lépjen kapcsolatba az alábbi szervezetekkel, illetve cégekkel a termék újrahasznosítása érdekében. További információk: A WEEE szabályozás szerint a TV-t Európában tilos háztartási hulladékként kezelni, miután leselejtezték. A webhelyünkön további, a készülék újrahasznosításával kapcsolatos információkat találhat. 3

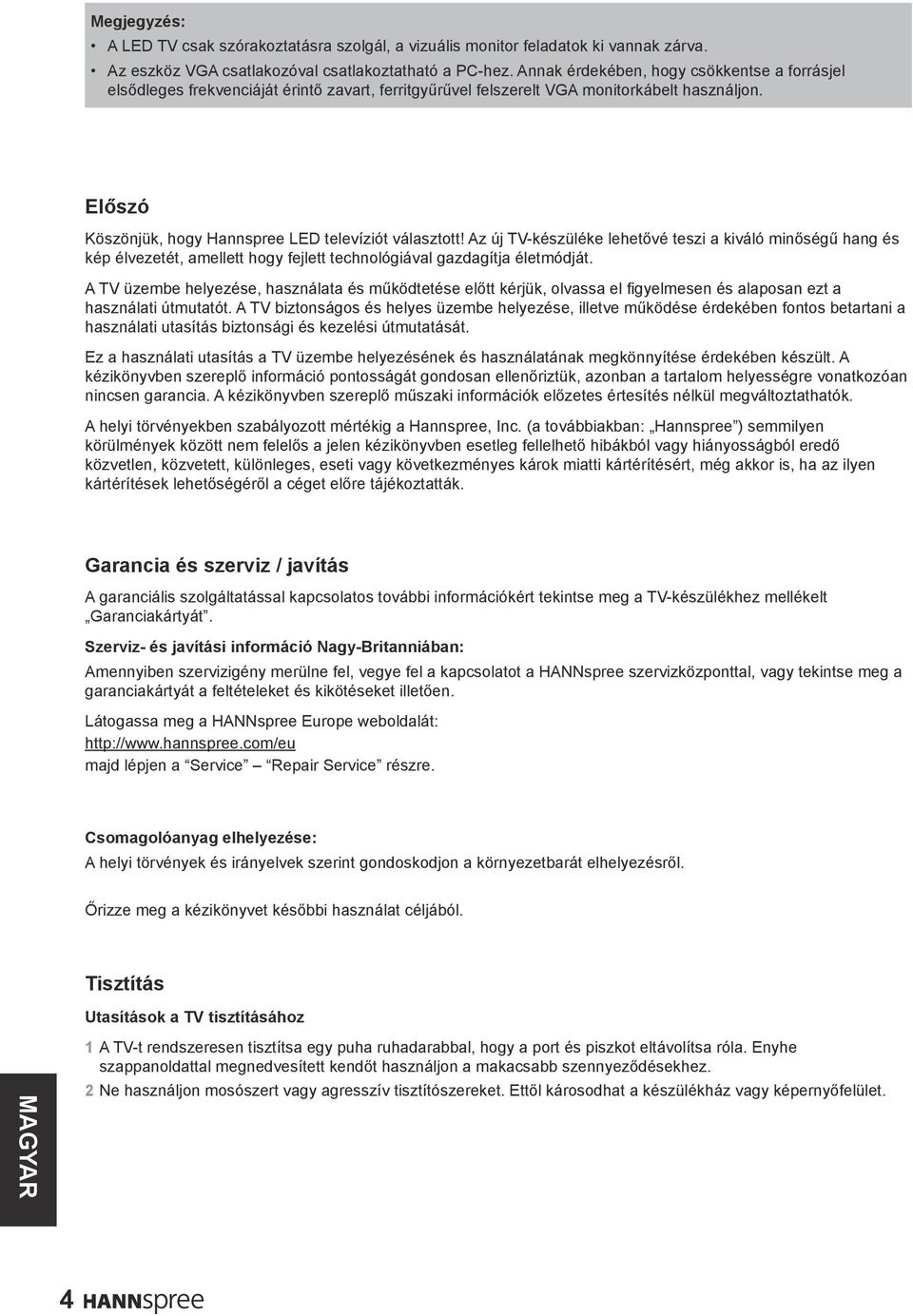

4 Megjegyzés: A LED TV csak szórakoztatásra szolgál, a vizuális monitor feladatok ki vannak zárva. Az eszköz VGA csatlakozóval csatlakoztatható a PC-hez. Annak érdekében, hogy csökkentse a forrásjel elsődleges frekvenciáját érintő zavart, ferritgyűrűvel felszerelt VGA monitorkábelt használjon. Előszó Köszönjük, hogy Hannspree LED televíziót választott! Az új TV-készüléke lehetővé teszi a kiváló minőségű hang és kép élvezetét, amellett hogy fejlett technológiával gazdagítja életmódját. A TV üzembe helyezése, használata és működtetése előtt kérjük, olvassa el figyelmesen és alaposan ezt a használati útmutatót. A TV biztonságos és helyes üzembe helyezése, illetve működése érdekében fontos betartani a használati utasítás biztonsági és kezelési útmutatását. Ez a használati utasítás a TV üzembe helyezésének és használatának megkönnyítése érdekében készült. A kézikönyvben szereplő információ pontosságát gondosan ellenőriztük, azonban a tartalom helyességre vonatkozóan nincsen garancia. A kézikönyvben szereplő műszaki információk előzetes értesítés nélkül megváltoztathatók. A helyi törvényekben szabályozott mértékig a Hannspree, Inc. (a továbbiakban: Hannspree ) semmilyen körülmények között nem felelős a jelen kézikönyvben esetleg fellelhető hibákból vagy hiányosságból eredő közvetlen, közvetett, különleges, eseti vagy következményes károk miatti kártérítésért, még akkor is, ha az ilyen kártérítések lehetőségéről a céget előre tájékoztatták. Garancia és szerviz / javítás A garanciális szolgáltatással kapcsolatos további információkért tekintse meg a TV-készülékhez mellékelt Garanciakártyát. Szerviz- és javítási információ Nagy-Britanniában: Amennyiben szervizigény merülne fel, vegye fel a kapcsolatot a HANNspree szervizközponttal, vagy tekintse meg a garanciakártyát a feltételeket és kikötéseket illetően. Látogassa meg a HANNspree Europe weboldalát: majd lépjen a Service Repair Service részre. Csomagolóanyag elhelyezése: A helyi törvények és irányelvek szerint gondoskodjon a környezetbarát elhelyezésről. Őrizze meg a kézikönyvet későbbi használat céljából. Tisztítás Utasítások a TV tisztításához 1 A TV-t rendszeresen tisztítsa egy puha ruhadarabbal, hogy a port és piszkot eltávolítsa róla. Enyhe szappanoldattal megnedvesített kendőt használjon a makacsabb szennyeződésekhez. 2 Ne használjon mosószert vagy agresszív tisztítószereket. Ettől károsodhat a készülékház vagy képernyőfelület. 4

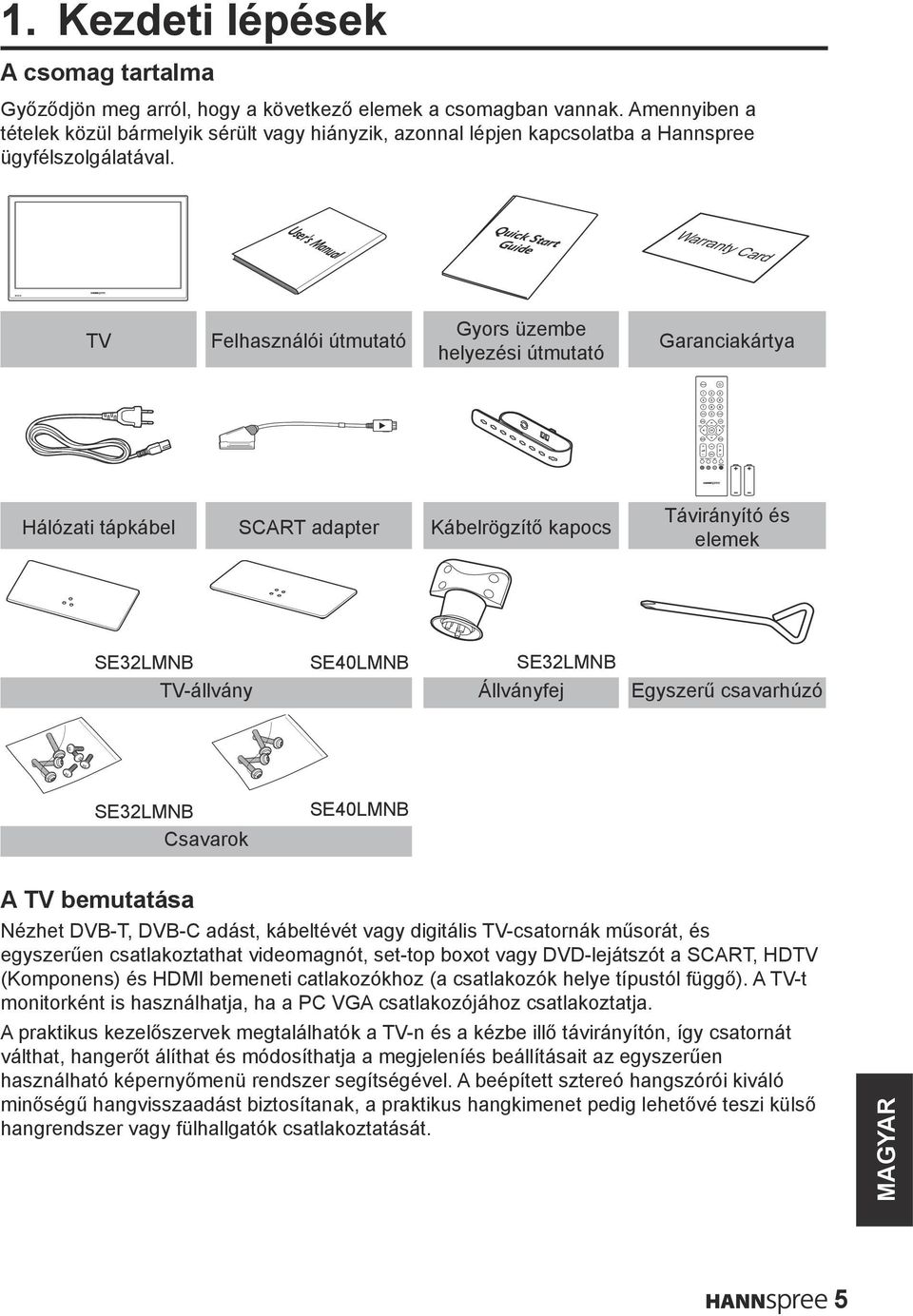

5 1. Kezdeti lépések A csomag tartalma Győződjön meg arról, hogy a következő elemek a csomagban vannak. Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a Hannspree ügyfélszolgálatával. User's Manual Quick Start Guide Warranty Card TV Felhasználói útmutató Gyors üzembe helyezési útmutató Garanciakártya Hálózati tápkábel SCART adapter Kábelrögzítő kapocs Távirányító és elemek SE32LMNB SE40LMNB SE32LMNB TV-állvány Állványfej Egyszerű csavarhúzó SE32LMNB Csavarok SE40LMNB A TV bemutatása Nézhet DVB-T, DVB-C adást, kábeltévét vagy digitális TV-csatornák műsorát, és egyszerűen csatlakoztathat videomagnót, set-top boxot vagy DVD-lejátszót a SCART, HDTV (Komponens) és HDMI bemeneti catlakozókhoz (a csatlakozók helye típustól függő). A TV-t monitorként is használhatja, ha a PC VGA csatlakozójához csatlakoztatja. A praktikus kezelőszervek megtalálhatók a TV-n és a kézbe illő távirányítón, így csatornát válthat, hangerőt álíthat és módosíthatja a megjeleníés beállításait az egyszerűen használható képernyőmenü rendszer segítségével. A beépített sztereó hangszórói kiváló minőségű hangvisszaadást biztosítanak, a praktikus hangkimenet pedig lehetővé teszi külső hangrendszer vagy fülhallgatók csatlakoztatását. 5

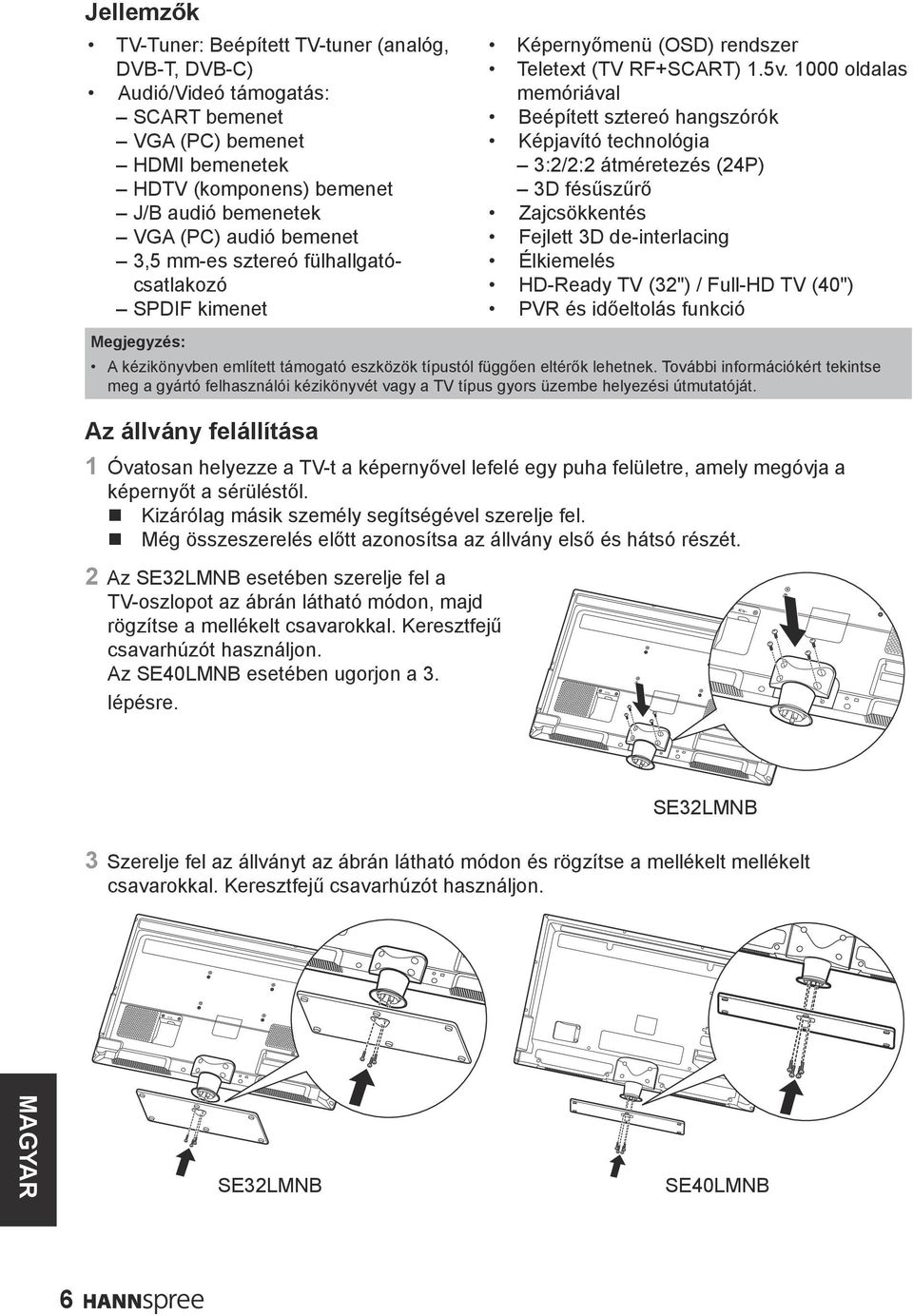

6 AC IN ~ Jellemzők TV-Tuner: Beépített TV-tuner (analóg, DVB-T, DVB-C) Audió/Videó támogatás: SCART bemenet VGA (PC) bemenet HDMI bemenetek HDTV (komponens) bemenet J/B audió bemenetek VGA (PC) audió bemenet 3,5 mm-es sztereó fülhallgatócsatlakozó SPDIF kimenet Megjegyzés: Képernyőmenü (OSD) rendszer Teletext (TV RF+SCART) 1.5v oldalas memóriával Beépített sztereó hangszórók Képjavító technológia 3:2/2:2 átméretezés (24P) 3D fésűszűrő Zajcsökkentés Fejlett 3D de-interlacing Élkiemelés HD-Ready TV (32") / Full-HD TV (40") PVR és időeltolás funkció A kézikönyvben említett támogató eszközök típustól függően eltérők lehetnek. További információkért tekintse meg a gyártó felhasználói kézikönyvét vagy a TV típus gyors üzembe helyezési útmutatóját. Az állvány felállítása 1 Óvatosan helyezze a TV-t a képernyővel lefelé egy puha felületre, amely megóvja a képernyőt a sérüléstől. Kizárólag másik személy segítségével szerelje fel. Még összeszerelés előtt azonosítsa az állvány első és hátsó részét. 2 Az SE32LMNB esetében szerelje fel a TV-oszlopot az ábrán látható módon, majd rögzítse a mellékelt csavarokkal. Keresztfejű csavarhúzót használjon. Az SE40LMNB esetében ugorjon a 3. lépésre. AC IN ~ AC IN ~ SE32LMNB 3 Szerelje fel az állványt az ábrán látható módon és rögzítse a mellékelt mellékelt csavarokkal. Keresztfejű csavarhúzót használjon. SE32LMNB SE40LMNB 6

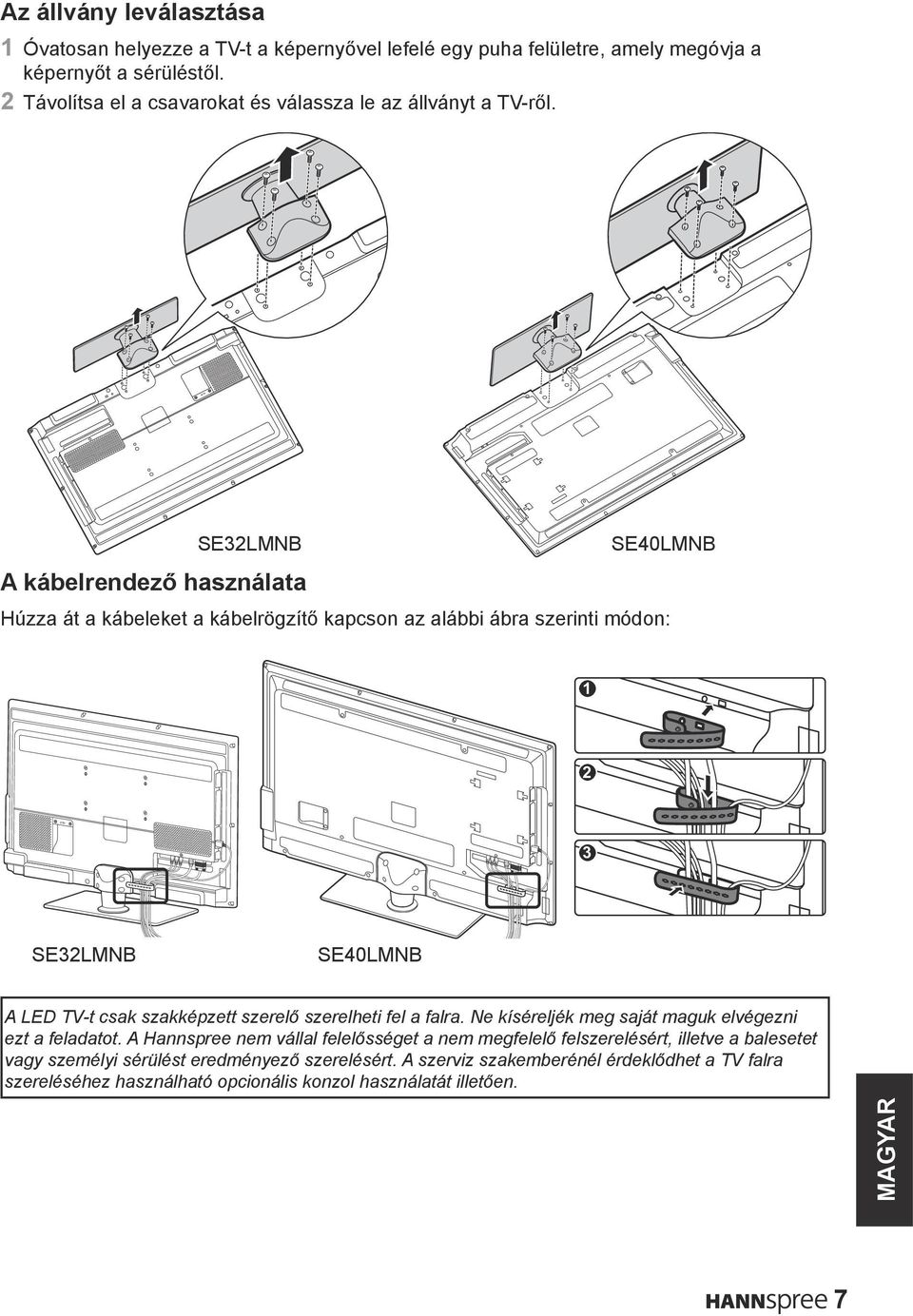

7 AC IN ~ AC IN ~ Az állvány leválasztása 1 Óvatosan helyezze a TV-t a képernyővel lefelé egy puha felületre, amely megóvja a képernyőt a sérüléstől. 2 Távolítsa el a csavarokat és válassza le az állványt a TV-ről. SE32LMNB SE40LMNB A kábelrendező használata Húzza át a kábeleket a kábelrögzítő kapcson az alábbi ábra szerinti módon: SE32LMNB SE40LMNB A LED TV-t csak szakképzett szerelő szerelheti fel a falra. Ne kíséreljék meg saját maguk elvégezni ezt a feladatot. A Hannspree nem vállal felelősséget a nem megfelelő felszerelésért, illetve a balesetet vagy személyi sérülést eredményező szerelésért. A szerviz szakemberénél érdeklődhet a TV falra szereléséhez használható opcionális konzol használatát illetően. 7

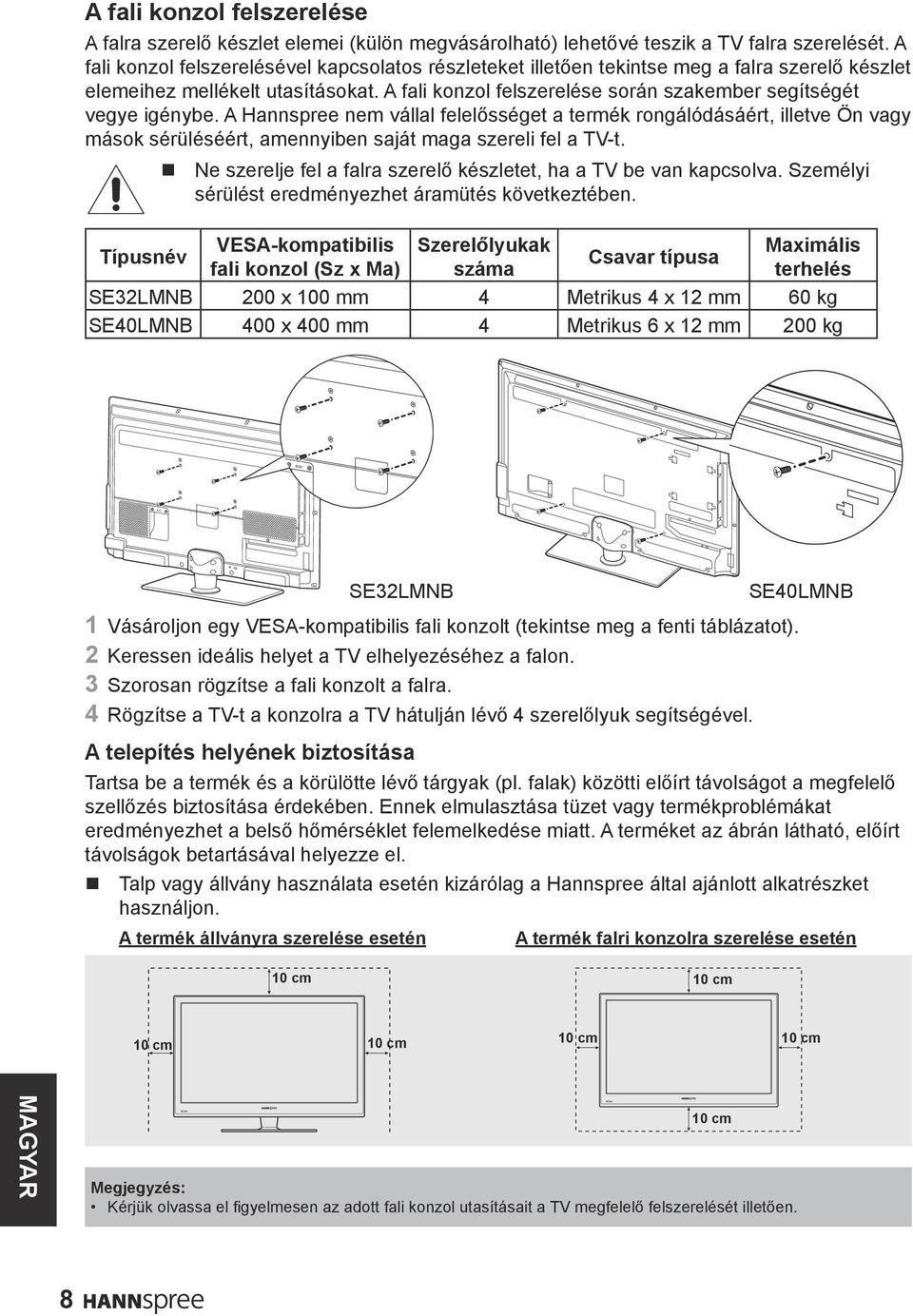

8 AC IN ~ A fali konzol felszerelése A falra szerelő készlet elemei (külön megvásárolható) lehetővé teszik a TV falra szerelését. A fali konzol felszerelésével kapcsolatos részleteket illetően tekintse meg a falra szerelő készlet elemeihez mellékelt utasításokat. A fali konzol felszerelése során szakember segítségét vegye igénybe. A Hannspree nem vállal felelősséget a termék rongálódásáért, illetve Ön vagy mások sérüléséért, amennyiben saját maga szereli fel a TV-t. Típusnév Ne szerelje fel a falra szerelő készletet, ha a TV be van kapcsolva. Személyi sérülést eredményezhet áramütés következtében. VESA-kompatibilis fali konzol (Sz x Ma) Szerelőlyukak száma Csavar típusa Maximális terhelés SE32LMNB 200 x 100 mm 4 Metrikus 4 x 12 mm 60 kg SE40LMNB 400 x 400 mm 4 Metrikus 6 x 12 mm 200 kg AC IN ~ SE32LMNB 1 Vásároljon egy VESA-kompatibilis fali konzolt (tekintse meg a fenti táblázatot). 2 Keressen ideális helyet a TV elhelyezéséhez a falon. 3 Szorosan rögzítse a fali konzolt a falra. 4 Rögzítse a TV-t a konzolra a TV hátulján lévő 4 szerelőlyuk segítségével. A telepítés helyének biztosítása SE40LMNB Tartsa be a termék és a körülötte lévő tárgyak (pl. falak) közötti előírt távolságot a megfelelő szellőzés biztosítása érdekében. Ennek elmulasztása tüzet vagy termékproblémákat eredményezhet a belső hőmérséklet felemelkedése miatt. A terméket az ábrán látható, előírt távolságok betartásával helyezze el. Talp vagy állvány használata esetén kizárólag a Hannspree által ajánlott alkatrészket használjon. A termék állványra szerelése esetén A termék falri konzolra szerelése esetén 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Megjegyzés: Kérjük olvassa el figyelmesen az adott fali konzol utasításait a TV megfelelő felszerelését illetően. 8

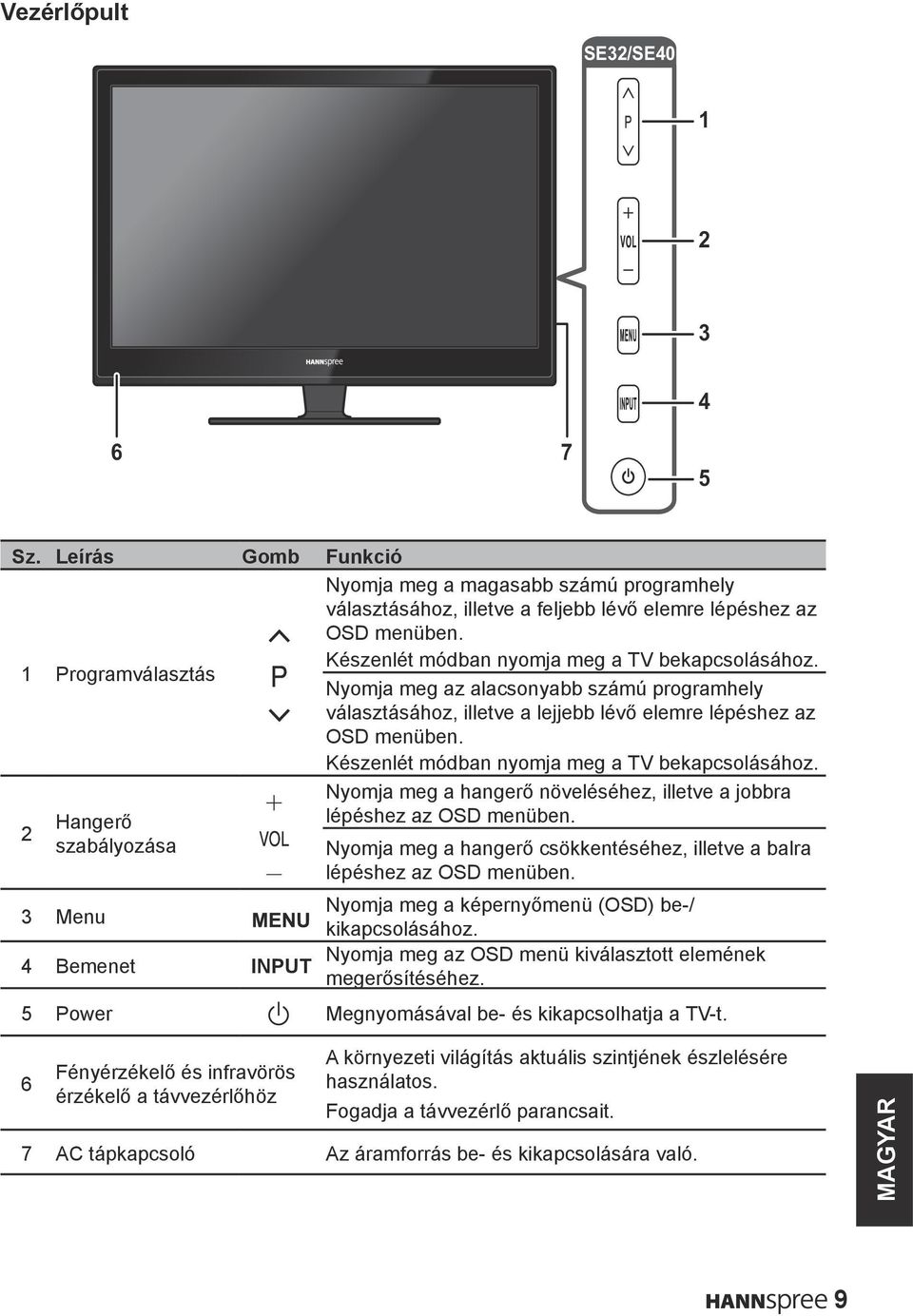

9 Vezérlőpult SE32/SE Sz. Leírás Gomb Funkció Nyomja meg a magasabb számú programhely választásához, illetve a feljebb lévő elemre lépéshez az OSD menüben. 1 Programválasztás Készenlét módban nyomja meg a TV bekapcsolásához. Nyomja meg az alacsonyabb számú programhely választásához, illetve a lejjebb lévő elemre lépéshez az OSD menüben. Készenlét módban nyomja meg a TV bekapcsolásához. 2 Hangerő szabályozása 3 Menu 4 Bemenet INPUT Nyomja meg a hangerő növeléséhez, illetve a jobbra lépéshez az OSD menüben. Nyomja meg a hangerő csökkentéséhez, illetve a balra lépéshez az OSD menüben. Nyomja meg a képernyőmenü (OSD) be-/ kikapcsolásához. Nyomja meg az OSD menü kiválasztott elemének megerősítéséhez. 5 Power Megnyomásával be- és kikapcsolhatja a TV-t. 6 Fényérzékelő és infravörös érzékelő a távvezérlőhöz A környezeti világítás aktuális szintjének észlelésére használatos. Fogadja a távvezérlő parancsait. 7 AC tápkapcsoló Az áramforrás be- és kikapcsolására való. 9

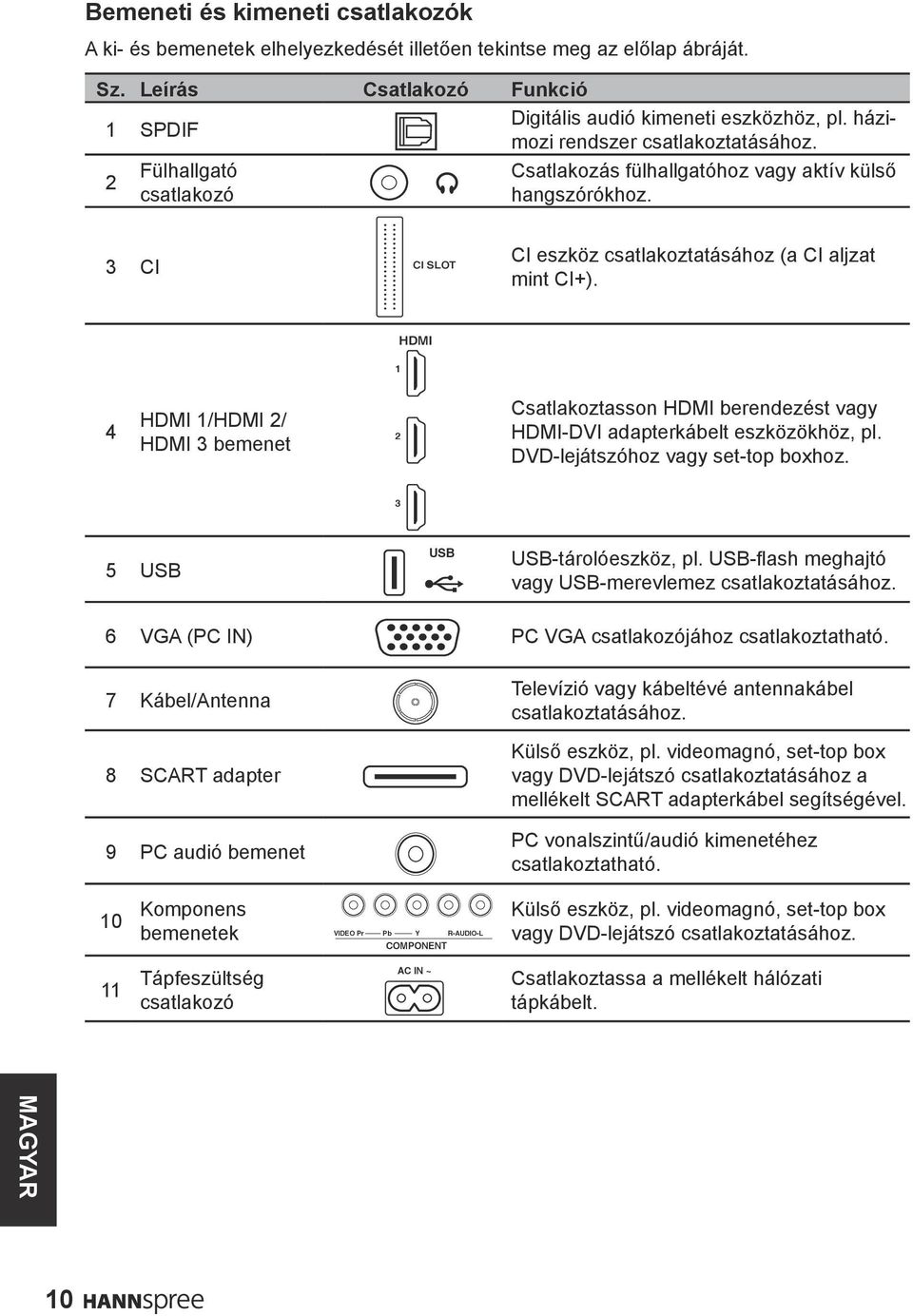

10 Bemeneti és kimeneti csatlakozók A ki- és bemenetek elhelyezkedését illetően tekintse meg az előlap ábráját. Sz. Leírás Csatlakozó Funkció Digitális audió kimeneti eszközhöz, pl. házimozi rendszer 1 SPDIF SPDIF csatlakoztatásához. 2 Fülhallgató csatlakozó Csatlakozás fülhallgatóhoz vagy aktív külső hangszórókhoz. 3 CI CI SLOT CI eszköz csatlakoztatásához (a CI aljzat mint CI+). HDMI 1 4 HDMI 1/HDMI 2/ HDMI 3 bemenet 2 Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. 3 5 USB USB USB-tárolóeszköz, pl. USB-flash meghajtó vagy USB-merevlemez csatlakoztatásához. 6 VGA (PC IN) PC VGA csatlakozójához csatlakoztatható. 7 Kábel/Antenna 8 SCART adapter 9 PC audió bemenet VGA PC IN CABLE/ANTENNA DTV/TV ADAPTER SCART Televízió vagy kábeltévé antennakábel csatlakoztatásához. Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához a mellékelt SCART adapterkábel segítségével. PC vonalszintű/audió kimenetéhez csatlakoztatható. 10 Komponens bemenetek VIDEO Pr Pb AUDIO PC YIN COMPONENT R-AUDIO-L Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. 11 Tápfeszültség csatlakozó AC IN ~ Csatlakoztassa a mellékelt hálózati tápkábelt. 10

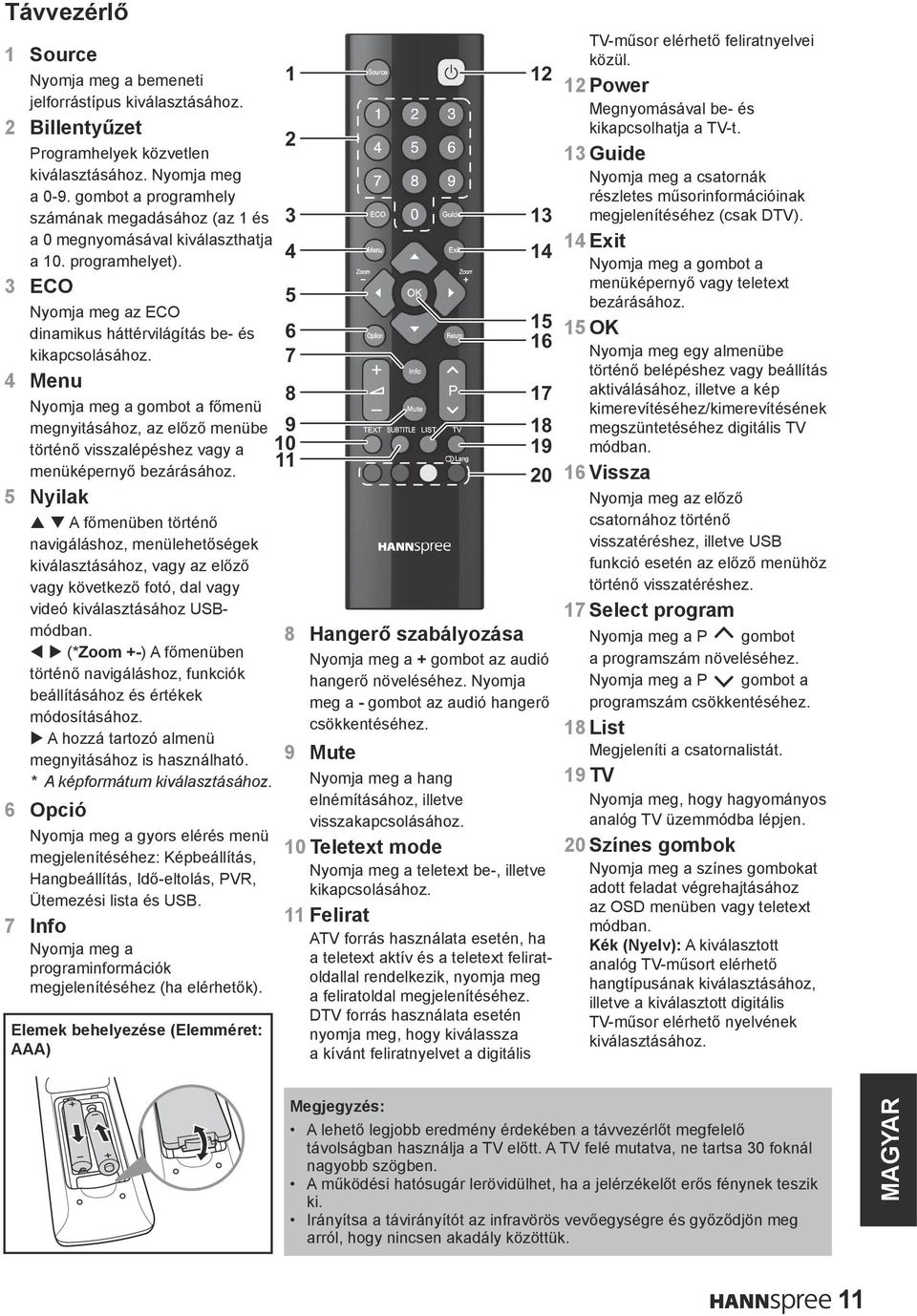

11 Távvezérlő Source Nyomja meg a bemeneti 1 jelforrástípus kiválasztásához. Billentyűzet 2 Programhelyek közvetlen kiválasztásához. Nyomja meg a 0-9. gombot a programhely számának megadásához (az 1 és 3 a 0 megnyomásával kiválaszthatja a 10. programhelyet). ECO 5 Nyomja meg az ECO dinamikus háttérvilágítás be- és 6 kikapcsolásához. 7 Menu 8 Nyomja meg a gombot a főmenü megnyitásához, az előző menübe 9 történő visszalépéshez vagy a menüképernyő bezárásához. Nyilak p q A főmenüben történő navigáláshoz, menülehetőségek kiválasztásához, vagy az előző vagy következő fotó, dal vagy videó kiválasztásához USBmódban. 8 t u (*Zoom +-) A főmenüben történő navigáláshoz, funkciók beállításához és értékek módosításához. u A hozzá tartozó almenü megnyitásához is használható. * A képformátum kiválasztásához. 6 Opció Nyomja meg a gyors elérés menü megjelenítéséhez: Képbeállítás, Hangbeállítás, Idő-eltolás, PVR, Ütemezési lista és USB. 7 Info Nyomja meg a programinformációk megjelenítéséhez (ha elérhetők). Elemek behelyezése (Elemméret: AAA) Hangerő szabályozása Nyomja meg a + gombot az audió hangerő növeléséhez. Nyomja meg a - gombot az audió hangerő csökkentéséhez. 9 Mute Nyomja meg a hang elnémításához, illetve visszakapcsolásához. 10 Teletext mode Nyomja meg a teletext be-, illetve kikapcsolásához. 11 Felirat ATV forrás használata esetén, ha a teletext aktív és a teletext feliratoldallal rendelkezik, nyomja meg a feliratoldal megjelenítéséhez. DTV forrás használata esetén nyomja meg, hogy kiválassza a kívánt feliratnyelvet a digitális TV-műsor elérhető feliratnyelvei közül. 12 Power Megnyomásával be- és kikapcsolhatja a TV-t. 13 Guide Nyomja meg a csatornák részletes műsorinformációinak megjelenítéséhez (csak DTV). 14 Exit Nyomja meg a gombot a menüképernyő vagy teletext bezárásához. 15 OK Nyomja meg egy almenübe történő belépéshez vagy beállítás aktiválásához, illetve a kép kimerevítéséhez/kimerevítésének megszüntetéséhez digitális TV módban. 16 Vissza Nyomja meg az előző csatornához történő visszatéréshez, illetve USB funkció esetén az előző menühöz történő visszatéréshez. 17 Select program Nyomja meg a P gombot a programszám növeléséhez. Nyomja meg a P gombot a programszám csökkentéséhez. 18 List Megjeleníti a csatornalistát. 19 TV Nyomja meg, hogy hagyományos analóg TV üzemmódba lépjen. 20 Színes gombok Nyomja meg a színes gombokat adott feladat végrehajtásához az OSD menüben vagy teletext módban. Kék (Nyelv): A kiválasztott analóg TV-műsort elérhető hangtípusának kiválasztásához, illetve a kiválasztott digitális TV-műsor elérhető nyelvének kiválasztásához. Megjegyzés: A lehető legjobb eredmény érdekében a távvezérlőt megfelelő távolságban használja a TV előtt. A TV felé mutatva, ne tartsa 30 foknál nagyobb szögben. A működési hatósugár lerövidülhet, ha a jelérzékelőt erős fénynek teszik ki. Irányítsa a távirányítót az infravörös vevőegységre és győződjön meg arról, hogy nincsen akadály közöttük. 11

12 2. A TV üzembe helyezése A tápkábel csatlakoztatása 1 Csatlakoztassa a tápkábelt a TV hátulján lévő AC IN tápfeszültség csatlakozó aljzathoz. 2 Csatlakoztassa a hálózati tápkábel dugóját egy konnektorhoz. 3 Nyomja meg a kezelőpanelen lévő AC tápkapcsolót az áramforrás bekapcsolásához. Hátsó csatlakozók Az eszközök csatlakoztatását az alábbi ábrán és táblázatban mutatjuk be. SPDIF Csatlakoztatás sorrendje * Jellemző elrendezés A HDMI az eszközök csatlakoztatásának legjobb módja. Ha nem elérhető, rendre lépjen lefelé a listán, amíg az eszközön elérhető csatlakozót meg nem találja. 1 HDMI 2 Komponens 3 SCART VIDEO Pr Pb Y R-AUDIO-L AUDIO ADAPTER CABLE/ANTENNA VGA COMPONENT PC IN SCART DTV/TV PC IN 1 HDMI 2 Komponens CI SLOT HDMI USB HDMI 1 2 HDMI VIDEO Pr Pb Y R-AUDIO-L AUDIO A COMPONENT PC IN S 3 USB Ha lehetséges, használja a HDMI csatlakozót külső eszközök csatlakoztatásához. Ha nem lehetséges, használja a Komponens csatlakozót. Használja a COMPONENT csatlakozót AV-eszközök csatlakoztatásához. Pr/Cr Pb/Cb Y R L 3 SCART Antenna / Kábel Ezt a csatlakozót akkor használja, ha közvetlenük kell csatlakoztatnia a TV-t antennához vagy kábelrendszerhez, kábelcsatlakozó doboz helyett. Y R-AUDIO-L AUDIO ADAPTER CABL ONENT PC IN SCART D AUDIO ADAPTER CABLE/ANTENNA VGA SCART A SCART csatlakozó segítségével csatlakoztassa a SCART csatlakozóval rendelkező AV-eszközöket a mellékelt SCART adapterkábel közbeiktatásával. PC IN RF koaxiális kábel (75 Ω) Antenna SCART DTV/TV Vagy Or PC IN Kerülje a rézdrót meghajlítását. Kábeltévé 12

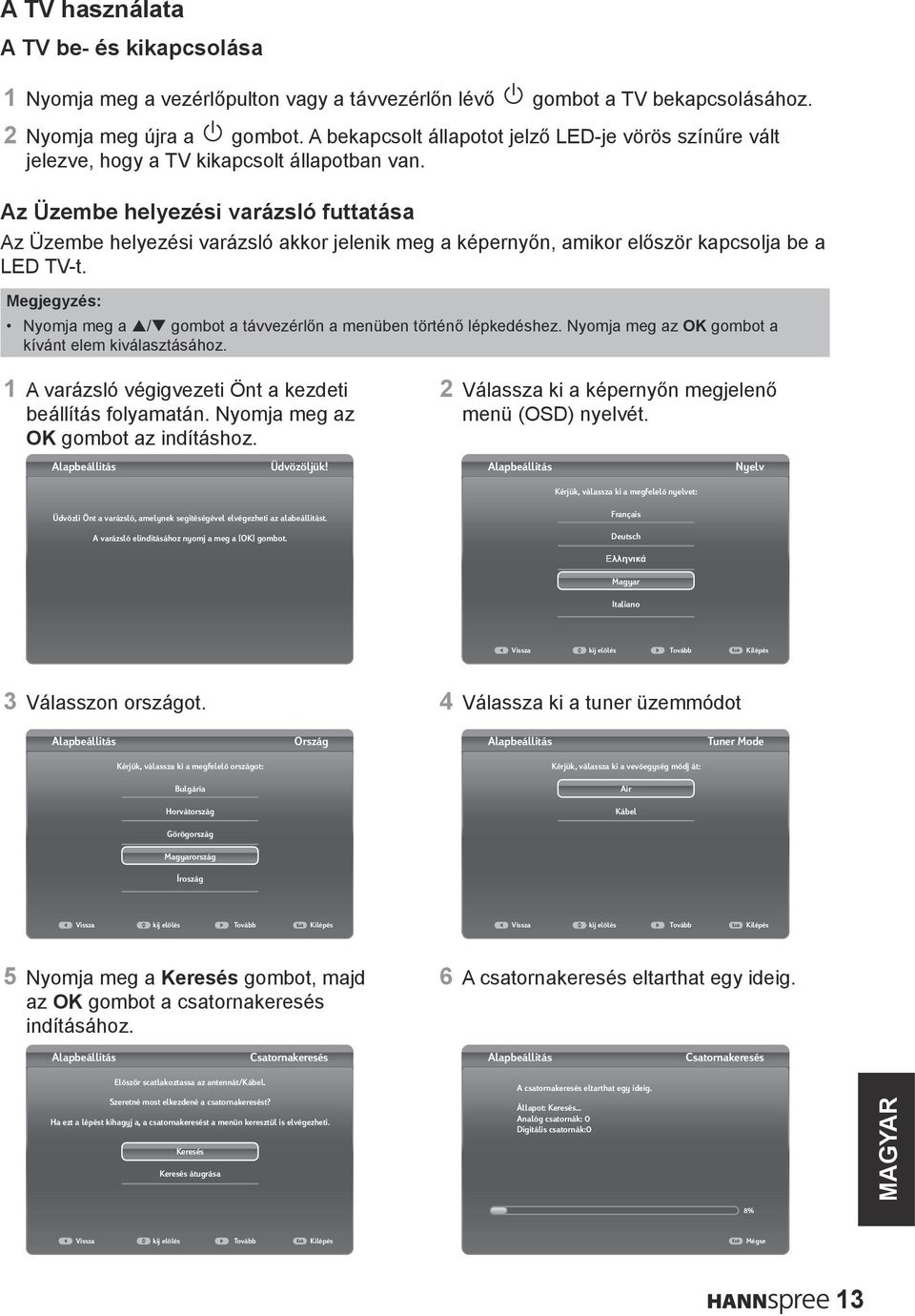

13 A TV használata A TV be- és kikapcsolása 1 Nyomja meg a vezérlőpulton vagy a távvezérlőn lévő gombot a TV bekapcsolásához. 2 Nyomja meg újra a gombot. A bekapcsolt állapotot jelző LED-je vörös színűre vált jelezve, hogy a TV kikapcsolt állapotban van. Az Üzembe helyezési varázsló futtatása Az Üzembe helyezési varázsló akkor jelenik meg a képernyőn, amikor először kapcsolja be a LED TV-t. Megjegyzés: Nyomja meg a p/q gombot a távvezérlőn a menüben történő lépkedéshez. Nyomja meg az OK gombot a kívánt elem kiválasztásához. 1 A varázsló végigvezeti Önt a kezdeti beállítás folyamatán. Nyomja meg az OK gombot az indításhoz. 2 Válassza ki a képernyőn megjelenő menü (OSD) nyelvét. Alapbeállitás Üdvözöljük! Alapbeállitás Nyelv Kérjük, válassza ki a megfelelő nyelvet: Üdvözli Önt a varázsló, amelynek segitéségével elvégezheti az alabeállitást. A varázsló elinditásához nyomj a meg a [OK] gombot. Français Deutsch Еλληνικά Magyar Italiano Vissza kij elölés Tovább Exit Kilépés 3 Válasszon országot. 4 Válassza ki a tuner üzemmódot Alapbeállitás Ország Alapbeállitás Tuner Mode Kérjük, válassza ki a megfelelő országot: Bulgária Horvátország Kérjük, válassza ki a vevőegység módj át: Air Kábel Görögország Magyarország Íroszág Vissza kij elölés Tovább Exit Kilépés Vissza kij elölés Tovább Exit Kilépés 5 Nyomja meg a Keresés gombot, majd az OK gombot a csatornakeresés indításához. 6 A csatornakeresés eltarthat egy ideig. Alapbeállitás Csatornakeresés Alapbeállitás Csatornakeresés Először scatlakoztassa az antennát/kábel. Szeretné most elkezdené a csatornakeresést? Ha ezt a lépést kihagyj a, a csatornakeresést a menün keresztül is elvégezheti. Keresés Keresés átugrása A csatornakeresés eltarthat egy ideig. Állapot: Keresés Analóg csatornák: 0 Digitális csatornák:0 8% Vissza kij elölés Tovább Exit Kilépés Exit Mégse 13

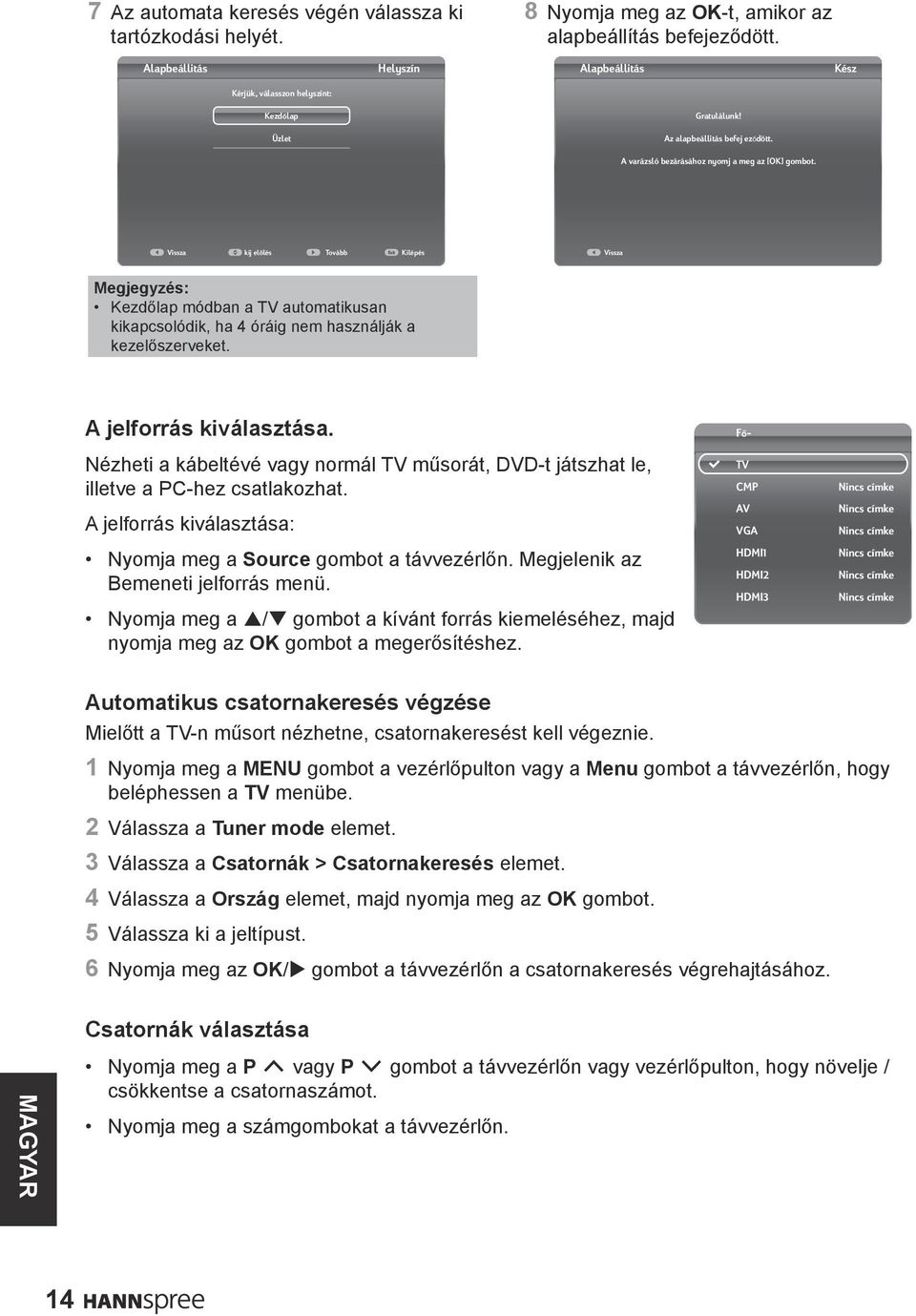

14 7 Az automata keresés végén válassza ki tartózkodási helyét. 8 Nyomja meg az OK-t, amikor az alapbeállítás befejeződött. Alapbeállitás Helyszín Alapbeállitás Kész Kérjük, válasszon helyszínt: Kezdőlap Üzlet Gratulálunk! Az alapbeállitás befej eződött. A varázsló bezárásához nyomj a meg az [OK] gombot. Vissza kij elölés Tovább Exit Kilépés Vissza Megjegyzés: Kezdőlap módban a TV automatikusan kikapcsolódik, ha 4 óráig nem használják a kezelőszerveket. A jelforrás kiválasztása. Nézheti a kábeltévé vagy normál TV műsorát, DVD-t játszhat le, illetve a PC-hez csatlakozhat. A jelforrás kiválasztása: Nyomja meg a Source gombot a távvezérlőn. Megjelenik az Bemeneti jelforrás menü. Nyomja meg a p/q gombot a kívánt forrás kiemeléséhez, majd nyomja meg az OK gombot a megerősítéshez. Fő- TV CMP AV VGA HDMI1 HDMI2 HDMI3 Nincs címke Nincs címke Nincs címke Nincs címke Nincs címke Nincs címke Automatikus csatornakeresés végzése Mielőtt a TV-n műsort nézhetne, csatornakeresést kell végeznie. 1 Nyomja meg a MENU gombot a vezérlőpulton vagy a Menu gombot a távvezérlőn, hogy beléphessen a TV menübe. 2 Válassza a Tuner mode elemet. 3 Válassza a Csatornák > Csatornakeresés elemet. 4 Válassza a Ország elemet, majd nyomja meg az OK gombot. 5 Válassza ki a jeltípust. 6 Nyomja meg az OK/u gombot a távvezérlőn a csatornakeresés végrehajtásához. Csatornák választása Nyomja meg a P vagy P gombot a távvezérlőn vagy vezérlőpulton, hogy növelje / csökkentse a csatornaszámot. Nyomja meg a számgombokat a távvezérlőn. 14

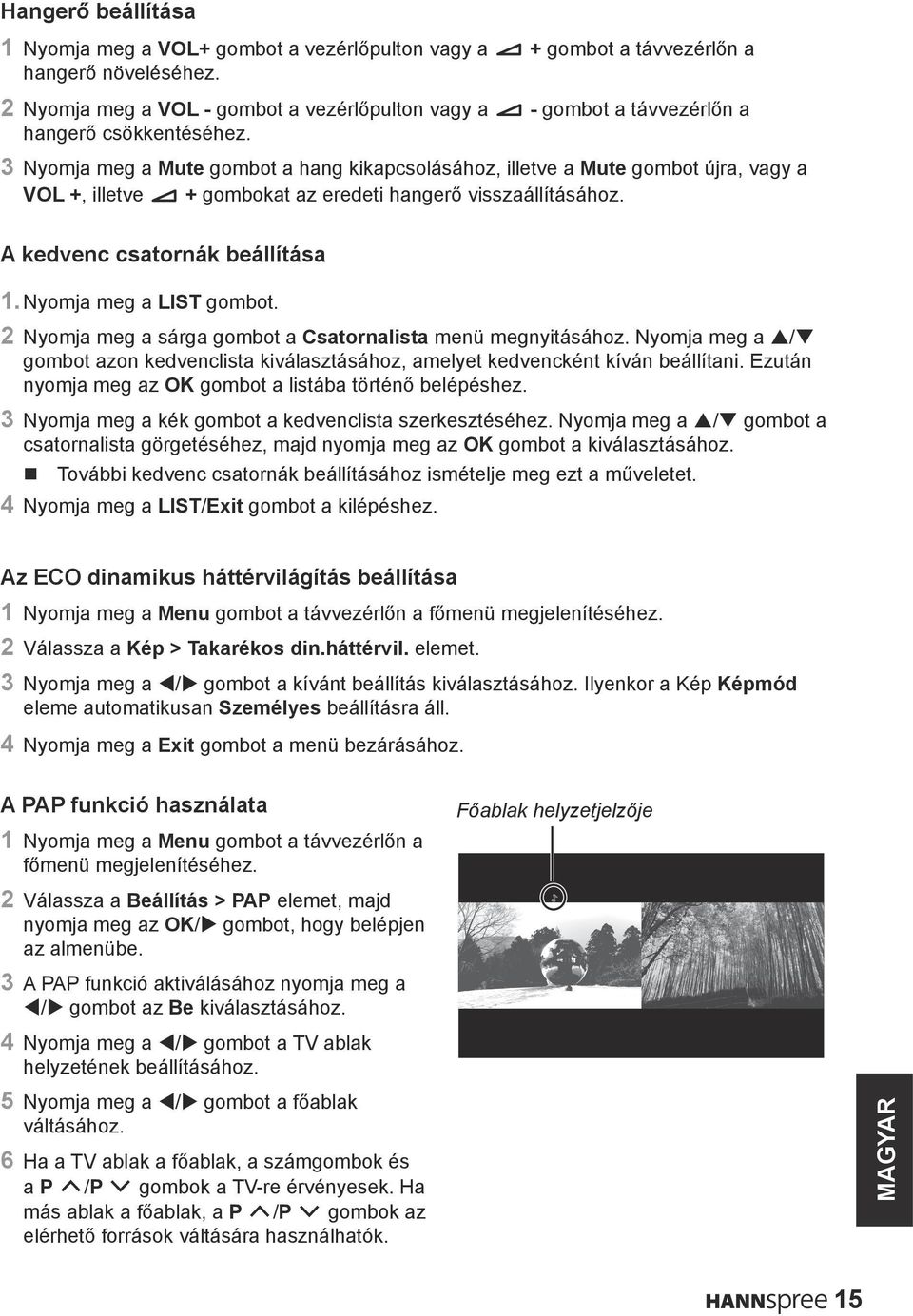

15 Hangerő beállítása 1 Nyomja meg a VOL+ gombot a vezérlőpulton vagy a + gombot a távvezérlőn a hangerő növeléséhez. 2 Nyomja meg a VOL - gombot a vezérlőpulton vagy a - gombot a távvezérlőn a hangerő csökkentéséhez. 3 Nyomja meg a Mute gombot a hang kikapcsolásához, illetve a Mute gombot újra, vagy a VOL +, illetve + gombokat az eredeti hangerő visszaállításához. A kedvenc csatornák beállítása 1. Nyomja meg a LIST gombot. 2 Nyomja meg a sárga gombot a Csatornalista menü megnyitásához. Nyomja meg a p/q gombot azon kedvenclista kiválasztásához, amelyet kedvencként kíván beállítani. Ezután nyomja meg az OK gombot a listába történő belépéshez. 3 Nyomja meg a kék gombot a kedvenclista szerkesztéséhez. Nyomja meg a p/q gombot a csatornalista görgetéséhez, majd nyomja meg az OK gombot a kiválasztásához. További kedvenc csatornák beállításához ismételje meg ezt a műveletet. 4 Nyomja meg a LIST/Exit gombot a kilépéshez. Az ECO dinamikus háttérvilágítás beállítása 1 Nyomja meg a Menu gombot a távvezérlőn a főmenü megjelenítéséhez. 2 Válassza a Kép > Takarékos din.háttérvil. elemet. 3 Nyomja meg a t/u gombot a kívánt beállítás kiválasztásához. Ilyenkor a Kép Képmód eleme automatikusan Személyes beállításra áll. 4 Nyomja meg a Exit gombot a menü bezárásához. A PAP funkció használata 1 Nyomja meg a Menu gombot a távvezérlőn a főmenü megjelenítéséhez. 2 Válassza a Beállítás > PAP elemet, majd nyomja meg az OK/u gombot, hogy belépjen az almenübe. 3 A PAP funkció aktiválásához nyomja meg a t/u gombot az Be kiválasztásához. 4 Nyomja meg a t/u gombot a TV ablak helyzetének beállításához. 5 Nyomja meg a t/u gombot a főablak váltásához. 6 Ha a TV ablak a főablak, a számgombok és a P /P gombok a TV-re érvényesek. Ha más ablak a főablak, a P /P gombok az elérhető források váltására használhatók. Főablak helyzetjelzője 15

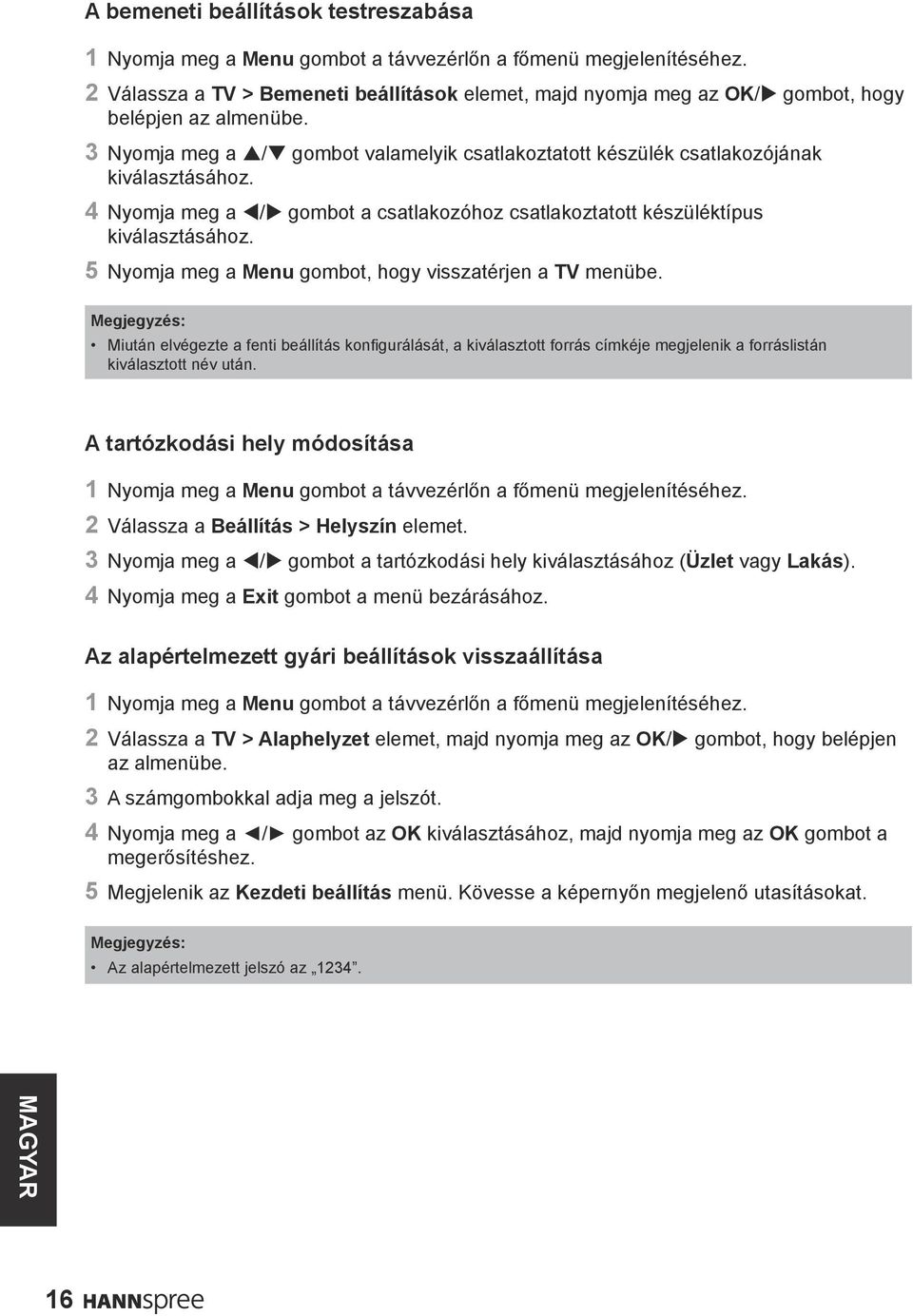

16 A bemeneti beállítások testreszabása 1 Nyomja meg a Menu gombot a távvezérlőn a főmenü megjelenítéséhez. 2 Válassza a TV > Bemeneti beállítások elemet, majd nyomja meg az OK/u gombot, hogy belépjen az almenübe. 3 Nyomja meg a p/q gombot valamelyik csatlakoztatott készülék csatlakozójának kiválasztásához. 4 Nyomja meg a t/u gombot a csatlakozóhoz csatlakoztatott készüléktípus kiválasztásához. 5 Nyomja meg a Menu gombot, hogy visszatérjen a TV menübe. Megjegyzés: Miután elvégezte a fenti beállítás konfigurálását, a kiválasztott forrás címkéje megjelenik a forráslistán kiválasztott név után. A tartózkodási hely módosítása 1 Nyomja meg a Menu gombot a távvezérlőn a főmenü megjelenítéséhez. 2 Válassza a Beállítás > Helyszín elemet. 3 Nyomja meg a t/u gombot a tartózkodási hely kiválasztásához (Üzlet vagy Lakás). 4 Nyomja meg a Exit gombot a menü bezárásához. Az alapértelmezett gyári beállítások visszaállítása 1 Nyomja meg a Menu gombot a távvezérlőn a főmenü megjelenítéséhez. 2 Válassza a TV > Alaphelyzet elemet, majd nyomja meg az OK/u gombot, hogy belépjen az almenübe. 3 A számgombokkal adja meg a jelszót. 4 Nyomja meg a / gombot az OK kiválasztásához, majd nyomja meg az OK gombot a megerősítéshez. 5 Megjelenik az Kezdeti beállítás menü. Kövesse a képernyőn megjelenő utasításokat. Megjegyzés: Az alapértelmezett jelszó az

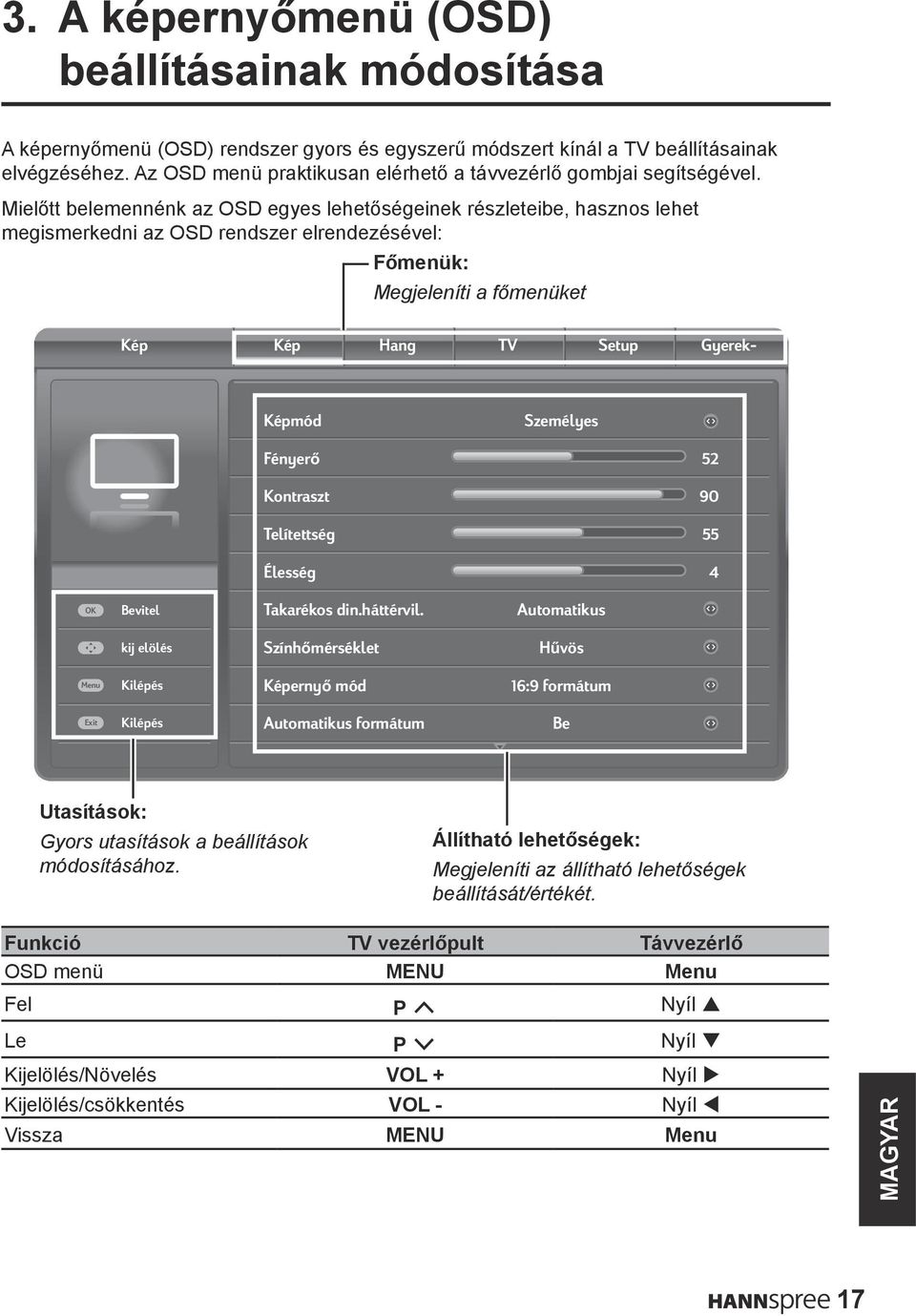

17 3. A képernyőmenü (OSD) beállításainak módosítása A képernyőmenü (OSD) rendszer gyors és egyszerű módszert kínál a TV beállításainak elvégzéséhez. Az OSD menü praktikusan elérhető a távvezérlő gombjai segítségével. Mielőtt belemennénk az OSD egyes lehetőségeinek részleteibe, hasznos lehet megismerkedni az OSD rendszer elrendezésével: Főmenük: Megjeleníti a főmenüket Kép Kép Hang TV Setup Gyerek- Képmód Személyes Fényerő Kontraszt Telítettség Élesség OK Bevitel Takarékos din.háttérvil. Automatikus kij elölés Színhőmérséklet Hűvös Menu Kilépés Képernyő mód 16:9 formátum Exit Kilépés Automatikus formátum Be Utasítások: Gyors utasítások a beállítások módosításához. Állítható lehetőségek: Megjeleníti az állítható lehetőségek beállítását/értékét. Funkció TV vezérlőpult Távvezérlő OSD menü MENU Menu Fel P Nyíl p Le P Nyíl q Kijelölés/Növelés VOL + Nyíl u Kijelölés/csökkentés VOL - Nyíl t Vissza MENU Menu 17

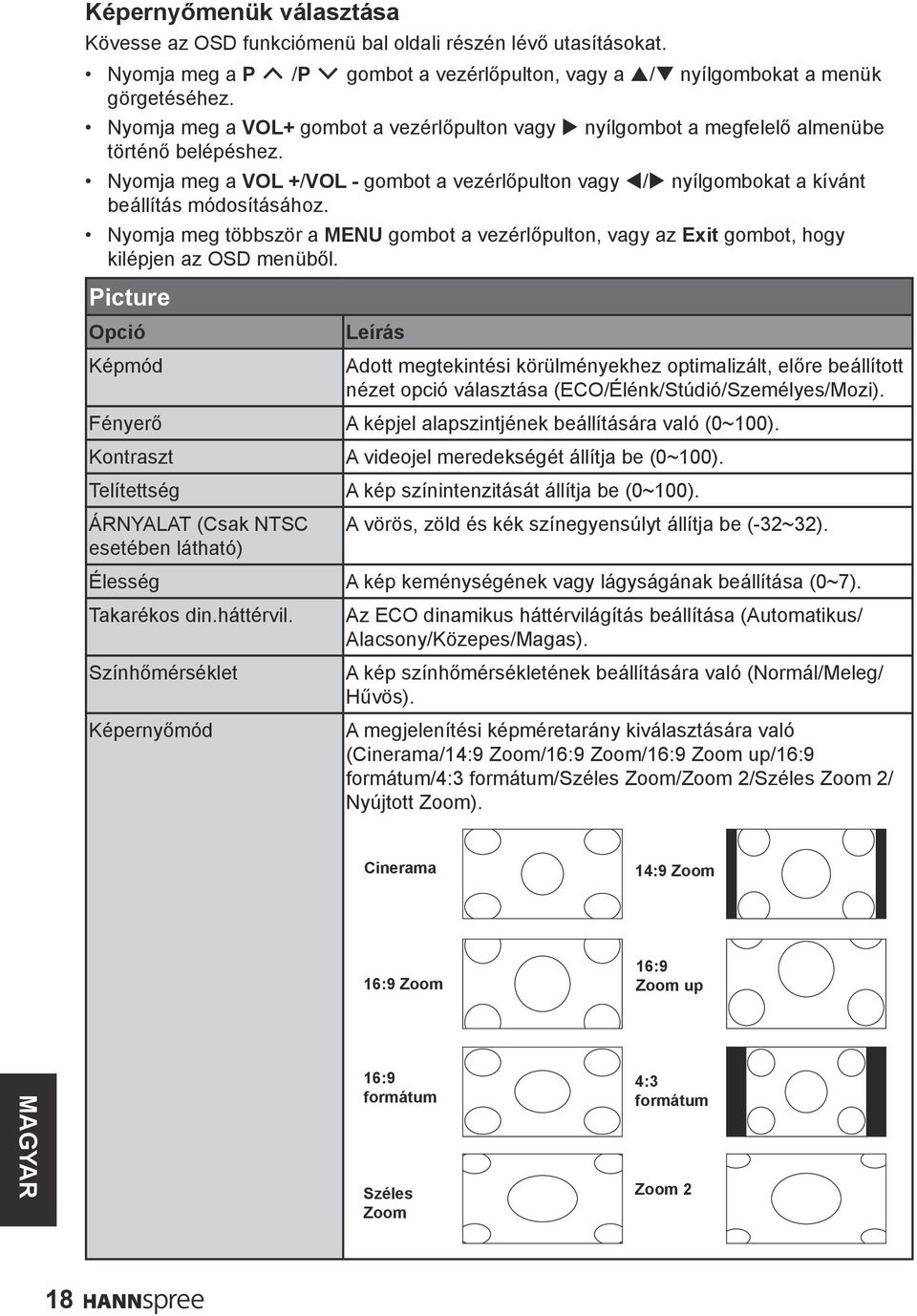

18 Képernyőmenük választása Kövesse az OSD funkciómenü bal oldali részén lévő utasításokat. Nyomja meg a P /P gombot a vezérlőpulton, vagy a p/q nyílgombokat a menük görgetéséhez. Nyomja meg a VOL+ gombot a vezérlőpulton vagy u nyílgombot a megfelelő almenübe történő belépéshez. Nyomja meg a VOL +/VOL - gombot a vezérlőpulton vagy t/u nyílgombokat a kívánt beállítás módosításához. Nyomja meg többször a MENU gombot a vezérlőpulton, vagy az Exit gombot, hogy kilépjen az OSD menüből. Picture Opció Leírás Képmód Adott megtekintési körülményekhez optimalizált, előre beállított nézet opció választása (ECO/Élénk/Stúdió/Személyes/Mozi). Fényerő A képjel alapszintjének beállítására való (0~100). Kontraszt A videojel meredekségét állítja be (0~100). Telítettség A kép színintenzitását állítja be (0~100). ÁRNYALAT (Csak NTSC A vörös, zöld és kék színegyensúlyt állítja be (-32~32). esetében látható) Élesség A kép keménységének vagy lágyságának beállítása (0~7). Takarékos din.háttérvil. Az ECO dinamikus háttérvilágítás beállítása (Automatikus/ Alacsony/Közepes/Magas). Színhőmérséklet A kép színhőmérsékletének beállítására való (Normál/Meleg/ Hűvös). Képernyőmód A megjelenítési képméretarány kiválasztására való (Cinerama/14:9 Zoom/16:9 Zoom/16:9 Zoom up/16:9 formátum/4:3 formátum/széles Zoom/Zoom 2/Széles Zoom 2/ Nyújtott Zoom). Cinerama 14:9 Zoom 16:9 Zoom 16:9 Zoom up 16:9 formátum Széles Zoom 4:3 formátum Zoom 2 18

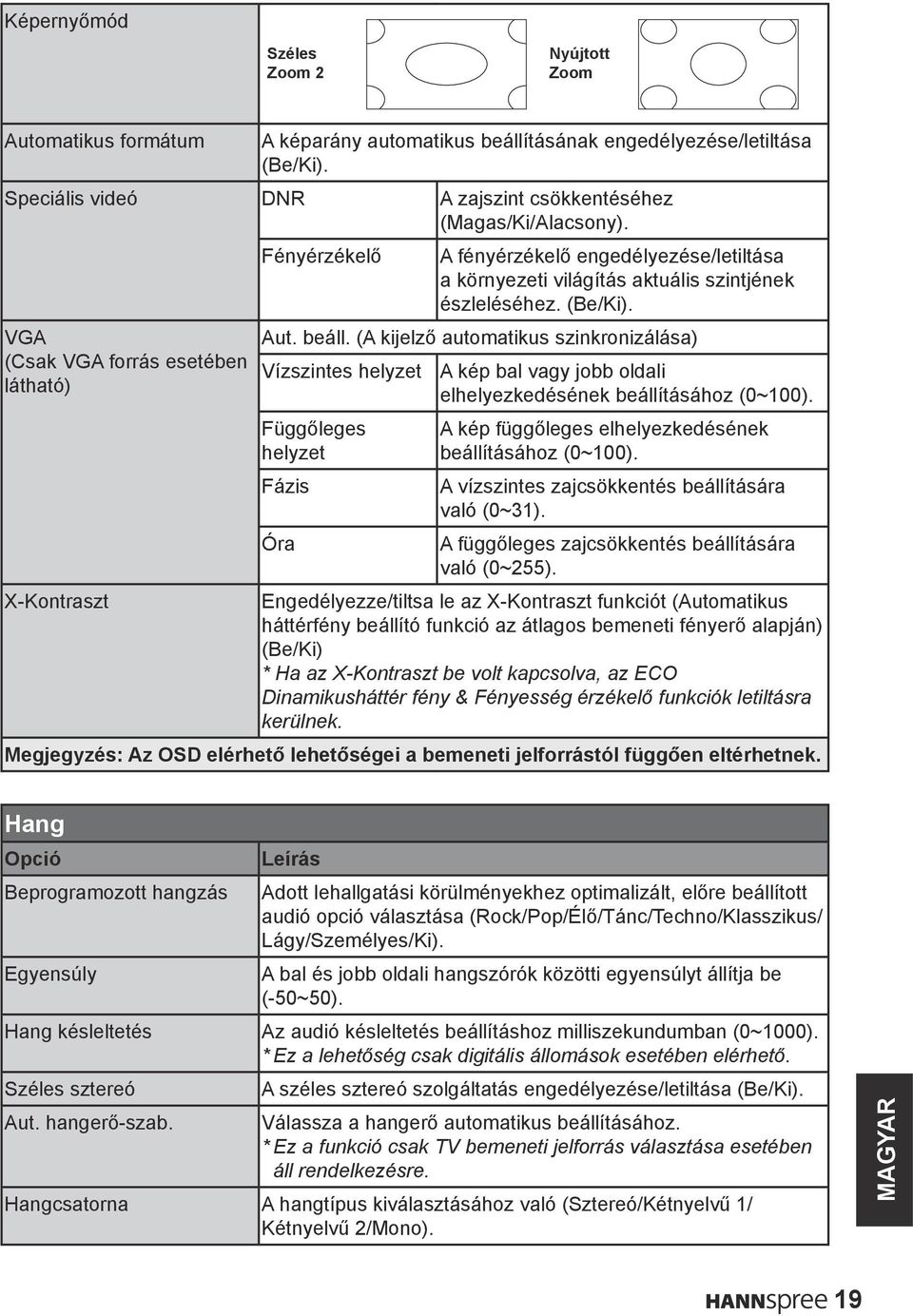

19 Képernyőmód Széles Zoom 2 Nyújtott Zoom Automatikus formátum A képarány automatikus beállításának engedélyezése/letiltása (Be/Ki). Speciális videó DNR A zajszint csökkentéséhez (Magas/Ki/Alacsony). Fényérzékelő A fényérzékelő engedélyezése/letiltása a környezeti világítás aktuális szintjének észleléséhez. (Be/Ki). VGA (Csak VGA forrás esetében látható) Aut. beáll. (A kijelző automatikus szinkronizálása) Vízszintes helyzet A kép bal vagy jobb oldali elhelyezkedésének beállításához (0~100). Függőleges helyzet Fázis Óra A kép függőleges elhelyezkedésének beállításához (0~100). A vízszintes zajcsökkentés beállítására való (0~31). A függőleges zajcsökkentés beállítására való (0~255). X-Kontraszt Engedélyezze/tiltsa le az X-Kontraszt funkciót (Automatikus háttérfény beállító funkció az átlagos bemeneti fényerő alapján) (Be/Ki) * Ha az X-Kontraszt be volt kapcsolva, az ECO Dinamikusháttér fény & Fényesség érzékelő funkciók letiltásra kerülnek. Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. Hang Opció Beprogramozott hangzás Egyensúly Leírás Adott lehallgatási körülményekhez optimalizált, előre beállított audió opció választása (Rock/Pop/Élő/Tánc/Techno/Klasszikus/ Lágy/Személyes/Ki). A bal és jobb oldali hangszórók közötti egyensúlyt állítja be (-50~50). Hang késleltetés Az audió késleltetés beállításhoz milliszekundumban (0~1000). * Ez a lehetőség csak digitális állomások esetében elérhető. Széles sztereó A széles sztereó szolgáltatás engedélyezése/letiltása (Be/Ki). Aut. hangerő-szab. Válassza a hangerő automatikus beállításához. * Ez a funkció csak TV bemeneti jelforrás választása esetében áll rendelkezésre. Hangcsatorna A hangtípus kiválasztásához való (Sztereó/Kétnyelvű 1/ Kétnyelvű 2/Mono). 19

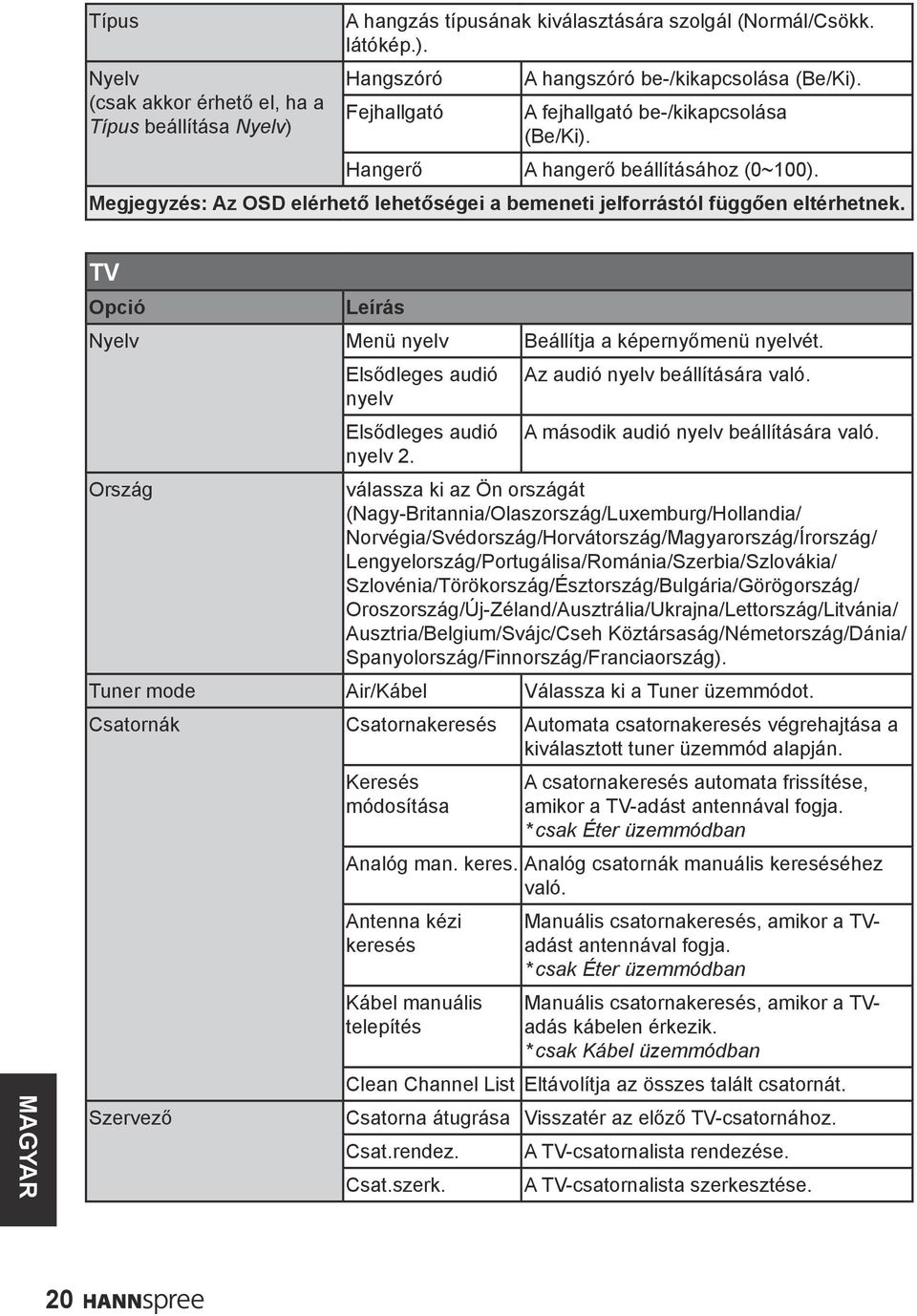

20 Típus Nyelv (csak akkor érhető el, ha a Típus beállítása Nyelv) A hangzás típusának kiválasztására szolgál (Normál/Csökk. látókép.). Hangszóró A hangszóró be-/kikapcsolása (Be/Ki). Fejhallgató A fejhallgató be-/kikapcsolása (Be/Ki). Hangerő A hangerő beállításához (0~100). Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. TV Opció Leírás Nyelv Menü nyelv Beállítja a képernyőmenü nyelvét. Elsődleges audió Az audió nyelv beállítására való. nyelv Elsődleges audió A második audió nyelv beállítására való. nyelv 2. Ország válassza ki az Ön országát (Nagy-Britannia/Olaszország/Luxemburg/Hollandia/ Norvégia/Svédország/Horvátország/Magyarország/Írország/ Lengyelország/Portugálisa/Románia/Szerbia/Szlovákia/ Szlovénia/Törökország/Észtország/Bulgária/Görögország/ Oroszország/Új-Zéland/Ausztrália/Ukrajna/Lettország/Litvánia/ Ausztria/Belgium/Svájc/Cseh Köztársaság/Németország/Dánia/ Spanyolország/Finnország/Franciaország). Tuner mode Air/Kábel Válassza ki a Tuner üzemmódot. Csatornák Csatornakeresés Automata csatornakeresés végrehajtása a kiválasztott tuner üzemmód alapján. Szervező Keresés módosítása A csatornakeresés automata frissítése, amikor a TV-adást antennával fogja. * csak Éter üzemmódban Analóg man. keres. Analóg csatornák manuális kereséséhez való. Antenna kézi keresés Kábel manuális telepítés Manuális csatornakeresés, amikor a TVadást antennával fogja. * csak Éter üzemmódban Manuális csatornakeresés, amikor a TVadás kábelen érkezik. * csak Kábel üzemmódban Clean Channel List Eltávolítja az összes talált csatornát. Csatorna átugrása Visszatér az előző TV-csatornához. Csat.rendez. A TV-csatornalista rendezése. Csat.szerk. A TV-csatornalista szerkesztése. 20

21 Bemenet beállítások CMP név AV név Eszköznév beállítása (Nincs címke/dvd/blu-ray/hdd/dvdr/hd rec./játék/vcr/pc/digitális STB/HD dig STB/Kamera/Felvevő/Egyéb). AV videó bemenet AV bemenettípus választása (Automatikus/S-Video/RGB/CVBS). VGA név Eszköznév beállítása HDMI1 név (Nincs címke/dvd/blu-ray/hdd/dvdr/hd rec./játék/vcr/pc/digitális STB/HD dig HDMI2 név STB/Kamera/Felvevő/Egyéb). HDMI3 név Csat.dekód. Analóg csatornák dekódolása. Diagnosztika A TV diagnosztikai információinak megjelenítéséhez. * Csak digitális csatornáknál érhető el. Time Shift Az idő-eltolás szolgáltatás engedélyezése/letiltása (Be/Ki). Alaphelyzet A LED TV összes működési beállítását a gyári alapértékekre állítja vissza (OK/Mégse). * Visszaállítja az összes beállítást gyári értékre, a következőket is beleértve: Kép, Hang, Jelszó, Ország, Nyelv és TV-műsor beállítások. Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. Beállítás Opció Leírás PAP PAP Az PAP szolgáltatás engedélyezése/ letiltása (Be/Ki). TV helyzete (csak akkor érhető el, ha a PAP beállítása Be) A TV ablak beállítása (Bal/Jobb). Felirat Felirat A felirat engedélyezése/letiltása (Be/Ki). Digit. felir. nyelve Digitális adás feliratnyelvének beállítása Digit. felir. nyelve 2 (baszk/bolgár/katalán/horvát/cseh/dán/ holland/angol/finn/francia/gall/galíciai/ német/görög/magyar/izlandi/ír/olasz/ norvég/lengyel/portugál/román/orosz/ számi/szerb/szlovák/szlovén/spanyol/svéd/ török/walesi). Oldalnyelv kódolása Felirat típusa A felirattípus kiválasztására szolgál (Normál/Csökk. hallókép.). A dekódoló oldal nyelvének beállítása teletext megjelenítéshez (Arab/Belorusz/Nyugat-EUR/Kelet-EUR/Orosz/Orosz-2/Görög/ Török/Arab/Héber/Fárszi). 21

22 Digit. teletext nyelve SPDIF típus SPDIF késleltetés (csak akkor érhető el, ha az SPDIF típus beállítása PCM) T-Link Műholdv. kártyany. (a CI aljzat mint CI+) Helyszín Szoftverfrissítés Digitális adás teletextnyelvének beállítása (baszk/bolgár/ katalán/horvát/cseh/dán/holland/angol/finn/francia/gall/galíciai/ német/görög/magyar/izlandi/ír/olasz/norvég/lengyel/portugál/ román/orosz/számi/szerb/szlovák/szlovén/spanyol/svéd/török/ walesi). Az SPDIF mód kiválasztása (PCM/Ki/Dolby D). Az SPDIF időkésleltetés beállításához, hogy a hang és a kép szinkronizálódjon (0~1000). A TV HDMI-csatlakozóihoz csatlakoztatott CEC-eszközök keresése és az egyérintéses lejátszás, illetve egyérintéses készenlét engedélyezése CEC-eszközök között (Be/Ki). Az általános illesztőfelület-szolgáltatások elérése. * Ez a menülehetőség csak akkor elérhető, ha az általános illesztőfelület modul helyesen van behelyezve és aktiválva. A képernyőn megjelenő alkalmazásokat és tartalmat a digitális TV-műsorszóró biztosítja. A jelenlegi helyszín beállítása (Lakás/Üzlet). Lehetővé teszi a szoftvern legújabb verziójának telepítését, amennyiben elérhető. Idő beállítása Időzóna Beállítja az időzónát (Műsorszóró által/gmt +0:00/GMT +1:00// GMT +2:00/GMT +3:00/GMT +3:30/GMT +4:00/GMT +4:30/GMT +5:00/GMT +5:30/ GMT +5:45/GMT +6:00/GMT +6:30/GMT +7:00/GMT +8:00/GMT +9:00/GMT +9:30/ GMT +10:00/GMT +11:00/GMT +12:00/ GMT +12:45/GMT +13:00/GMT -12:00/ GMT -11:00/GMT -10:00/GMT -9:00/GMT -8:00/GMT -7:00/GMT -6:00/GMT -5:00/ GMT -4:00/GMT -3:30/GMT -3:00/GMT -2:00/GMT -1:00). Óra Állítsa be az órát. -- Automata szinkronizálás (Be/Ki) -- Időzített bekapcsolás (Ki/Naponta/ Egyszer) -- A bekapcsolási csatorna ( csak akkor érhető el, ha az Időzített bekapcsolás beállítása Naponta/Egyszer) -- Időzített kikapcsolás (Ki/Naponta/ Egyszer) Autom. Ki Az időzítő beállítása, hogy a TV-t adott időben kapcsolja ki (Ki/10 perc/20 perc/30 perc/40 perc/50 perc/60 perc/90 perc/120 perc). 22

23 Gyerek- Opció Leírás Csatorna zárolása Blokkolja azokat a csatornákat, amelyeket nem kíván megtekinteni, illetve azokat, amelyeket a gyermekek elől le szeretne tiltani. Zár Korhatár-besorolás A megadott besorolási szintek alapján megakadályozza, hogy a gyermekek bizonyos TV-műsorokat nézhessenek (Nincs/4~18). Bementi blokk Válassza ki a blokkolni kívánt bemeneti forrást (TV/CMP/AV/ VGA/HDMI1/HDMI2/HDMI3). Elülső panel zárja Az első panel lezárása szolgáltatás engedélyezése/letiltása (Be/Ki). Zár telepítése A telepítés zár engedélyezése/letiltása (Be/Ki). Max. hangerő A maximális hangerő beállításához (0~100). Jelszó módosítása Új Jelszó Állítsa be az új jelszót. Jelszó megerős. Írja be ismét az új jelszót a megerősítéshez. Clean All Az összes szülői beállítását a gyári alapértékekre állítja vissza (OK/Mégse). Megjegyzés: Az alapértelmezett jelszó az A Channel Block (Csatornák blokkolása) menü kizárólag TV módban érhető el. 23

24 Media Center menü A TV USB-csatlakozóval rendelkezik, ami lehetővé teszi, hogy USB tárolóeszközön lévő fotókat nézzen, zenét hallgasson és videókat nézzen. 2 3 USB USB Eszköz Fájlformátum USB 2.0 eszköz USB-memória, USB-kártyaolvasó Fájlrendszer FAT/FAT 32 Fotó fájlformátum JPEG (*.JPG) Zeneformátum MPEG1 (*.MP3) Bitsebesség: 32k, 64k, 96k, 128k, 196k, 256k, 320kbps Mintavételi frekvencia: 32k, 44,1k, 48kHz MPEG1/2 (*.AVI, *.MPG, *.MPEG, *.TS) Videó fájlformátum MPEG4 (*.AVI, *.MP4) H.264 (*.AVI, *.MP4, *.TS) Csatlakoztasson egy USB-eszközt a TV USB-csatlakozójához. Az USB-eszköz csatlakoztatása után közvetlenül belép a Media Center menübe. Media Center Photo Zene Videó kij elölés OK Bevitel Exit Kilépés Fotók megtekintése 1 Válassza a Media Center > Photo elemet, majd nyomja meg az OK gombot, hogy beléphessen a fájlböngésző főmenübe. 2 A fájlböngésző főmenüben a p/q/t/u gombok segítségével válasszon fotót vagy almappát. Válasszon almappát és nyomja meg az OK gombot, hogy belépjen az almappa tartalomböngészőjébe. Nyomja meg a Menu gombot, hogy megjelenítse a fotó menüt mappa módban. --Rendezés: A mappákat és fotókat dátum vagy név szerint rendezheti. --Szerkesztés: A kijelölt fotó másolása, beillesztése vagy törlése. --Elemző: Válassza a Rekurzív elemet, hogy megjelenítse az összes almappa fotóit. 3 Válasszon egy fotót, nyomja meg az OK gombot, hogy megtekintse teljes képernyős módban, majd diabemutató indul a kiválasztott fotóval kezdődően. 24

25 Nyomja meg a Menu gombot, hogy megjelenítse a fotó menüt böngésző módban. A fotót lejátszhatja, szüneteltetheti vagy elforgathatja, illetve egyéb kapcsolódó diabemutató beállításokat is elvégezhet. 4 Nyomja meg az OK gombot a diabemutató szüneteltetéséhez. Nyomja meg a p/q gombot az előző vagy következő fotó megtekintéséhez. Zene lejátszása 1 Válassza a Media Center > Zene elemet, majd nyomja meg az OK gombot, hogy beléphessen a fájlböngésző főmenübe. 2 A fájlböngésző főmenüben a p/q/t/u gombok segítségével válasszon dalt vagy almappát. Válasszon almappát és nyomja meg az OK gombot, hogy belépjen az almappa tartalomböngészőjébe. Nyomja meg a Menu gombot, hogy megjelenítse a zene menüt mappa módban. --Rendezés: A mappák és dalok rendezése név, műfaj, előadó vagy album szerint. --Szerkesztés: A kijelölt dal másolása, beillesztése vagy törlése. --Elemző: Válassza a Rekurzív elemet, hogy megjelenítse az összes almappa dalait. 3 Válasszon egy dalt és nyomja meg az OK gombot, hogy lejátssza, amire elindul az automata lejátszás a kiválasztott daltól kezdődően. Nyomja meg a Menu gombot, hogy megjelenítse a zene menüt böngésző módban. A dalt lejátszhatja vagy szüneteltetheti, másfajta lejátszási módot választhat, illetve egyéb kapcsolódó lejátszási beállításokat is elvégezhet. 4 Nyomja meg a távvezérlő kapcsolódó gombjait a kép alsó vezérlőpanelen lévő sávon elérhető funkciók végrehajtásához. Videók megtekintése 1 Válassza a Media Center > Videó elemet, majd nyomja meg az OK gombot, hogy beléphessen a fájlböngésző főmenübe. 2 A fájlböngésző főmenüben a p/q/t/u gombok segítségével válasszon videót vagy almappát. Válasszon almappát és nyomja meg az OK gombot, hogy belépjen az almappa tartalomböngészőjébe. Nyomja meg a Menu gombot, hogy megjelenítse a videó menüt mappa módban. --Rendezés: A mappákat és videókat típus, dátum vagy név szerint rendezheti. --Szerkesztés: A kijelölt videó másolása, beillesztése vagy törlése. --Elemző: Válassza a Rekurzív elemet, hogy megjelenítse az összes almappa videóit. 3 Válasszon egy videót és nyomja meg az OK gombot, hogy lejátssza, amire elindul az automata lejátszás a kiválasztott videótól kezdődően. Nyomja meg a Menu gombot, hogy megjelenítse a videó menüt böngésző módban. A videót lejátszhatja vagy szüneteltetheti, másfajta lejátszási módot választhat, illetve egyéb kapcsolódó lejátszási beállításokat is elvégezhet. 4 Nyomja meg a távvezérlő kapcsolódó gombjait a kép alsó vezérlőpanelen lévő sávon elérhető funkciók végrehajtásához. 25

26 Time shift funkció Lehetővé teszi a TV-műsor rögzítését, így akkor sem marad le a kedvenc részéről, ha elhagyja a helyiséget. A funkció használatához USB-eszközt kell csatlakoztatnia a TV-hez. Az első használat előtt el kell végeznie az USB-eszköz lemezbeállítását. 1 Nyomja meg a Menu gombot a távvezérlőn, majd jelölje ki a TV > Time shift elemet. 2 Nyomja meg a t/u gombot az Be elem kiválasztásához, amivel bekapcsolhatja az időeltolás funkciót, majd nyomja meg az Exit gombot a menü bezárásához. 3 Nyomja meg az Option gombot a távvezérlőn, jelölje ki a Time Gyors betekintés shift elemet, majd megerősítésképpen nyomja meg az OK Képmód gombot. Beprogramozott hangzás Time shift 4 A beállításhoz kövesse a képernyőn megjelenő utasításokat. PVR 5 A lemez beállítása után nyomja meg az Option gombot és jelölje Schedule List ki a Time shift elemet. USB 6 Nyomja meg az OK gombot az idő-eltolás menü megjelenítéséhez. n Nyomja meg a vörös gombot a kép szüneteltetéséhez és az idő-eltolás indításához. n Nyomja meg a vörös gombot a rögzített felvétel lejátszásához. n Amikor eltűnik az idő-eltolás menü és csak az idő-eltolás időzítése látható, a vörös gomb vagy az OK gomb megnyomásával előhívhatja az idő-eltolás menüt. n Nyomja meg a zöld gombot a gyors visszacsévéléshez, illetve a sárga gombot a gyors előrecsévéléshez. n Nyomja meg a kék gombot az idő-eltolás funkció megszakításához. Megjegyzés: Mielőtt a TV-hez csatlakoztatná az USB-eszközt, győződjön meg arról, hogy az eszközön lévő adatokról biztonsági másolatot készített, így rendellenes működés esetén elkerülheti a fontos adatok elvesztését. Tanácsos legalább 1 GB szabad hellyel rendelkező és legalább 5,0 Mb/sec sebességű USB-eszközt használni. Minél nagyobb az idő-eltoláshoz használt fáljméret, annál hosszabb műsor rögzíthető. Ha csatornát vált idő-eltoláskor, egy üzenet felkínálja a Igen vagy Nem lehetőséget. A Igen választásával kiléphet az idő-eltolás funkcióból és csatornát válthat. 26

27 PVR (Személyes videorögzítő) Ez a funkció lehetővé teszi, hogy kedvenc TV-műsorát USB-eszközre rögzítse. 1 Csatlakoztasson egy USB-eszközt a TV USB-csatlakozójához. 2 Nyomja meg az Option gombot a távvezérlőn, majd jelölje ki a Gyors betekintés > PVR elemet. 3 Nyomja meg az OK/u gombot a belépéshez. 4 Nyomja meg a vörös gombot a rögzítés indításához. Megjelenik a PVR mini panel a képernyőn jelezve a rögzítés folyamatát. A p/q/t/u gomb segítségével állítsa be a rögzítés időtartamát. Nyomja meg a zöld gombot a rögzítés manuélis leállításához. Ellenkező esetben a rögzítés automatikusan leáll, amint eléri a beállított időtartamot. A rögzített fájl egy PVR mappába kerül a Media Center > Videó > pvr elérési útvonalon. 5 A rögzített műsor megtekintéséhez lépjen ki PVR módból, majd váltson USB módra. Válassza a Media Center > Videó elemet, majd jelölje ki a kívánt fájlt a PVR mappában. Nyomja meg az OK gombot a lejátszásához. Megjegyzés: CI+ kártya használata esetén ez a funkció letiltásra kerül. Ez a funkció csak digitális állomások esetében elérhető. Ez a funkció csak FAT32 formátumú USB-eszközt támogat. Gyors betekintés Képmód Beprogramozott hangzás Time shift Mielőtt a TV-hez csatlakoztatná az USB-eszközt, győződjön meg arról, hogy az eszközön lévő adatokról biztonsági másolatot készített, így rendellenes működés esetén elkerülheti az adatvesztést. Minél nagyobb a PVR-hez használt USB-eszköz mérete, annál hosszabb műsor rögzíthető. Ha rögzítés közben kíván csatornát vagy jelforrást váltani, figyelmeztetést fog látni a rögzítés leállítására vonatkozóan, válassza az OK gombot, ha menteni kívánja a rögzített adatokat. Ezután váltson új csatornára vagy jelforrásra. A TV nem tudja lejátszani megfelelően a fájlokat, ha a fájlparaméterek meghaladják a rendszer korlátait, a fájlformátum nem támogatott, a fájl sérült, vagy a fájl nem fejthető vissza. Ne válassza le az USB-eszközt, amikor a rendszer adatokat rögzít vagy fájlt olvas be. Ez a rendszer vagyb az eszköz hibás működését idézheti elő. PVR Schedule List USB 27

28 4. Hibakeresés Probléma Megoldás Csatlakoztassa megfelelően a hálózati tápkábelt. Győződjön meg arról, hogy az bekapcsolt állapotot jelző LED világít. Nincs kép és hang. Nincs kép vagy gyenge a kép minősége, de a hang rendben. A kép nem színes. Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. Nyomja meg a Source gombot a távvezérlőn, hogy a csatlakoztatott videó jelforrások között váltson. Nyomja meg a P vagy P gombot a távvezérlőn vagy vezérlőpulton, hogy más TV-műsorokra váltson. Győződjön meg arról, hogy minden kábel megfelelően csatlakozik. Ellenőrizze az antenna- és kábelcsatlakozásokat. Állítsa be a Fényerő lehetőség értékét a Kép menüben. Próbálkozzon a Képmód funkcióval a Kép menüben. Győződjön meg arról, hogy a forráseszköz megfelelően működik. Győződjön meg arról, hogy az audió kábel szorosan csatlakoztatva van. Megfelelő a kép, de nincs hang. Kapcsolja ki a némítást. Nyomja meg a VOL + gombot a vezérlőpulton vagy a + gombot a távvezérlőn. Az egyik hangszóró nem szól. Állítsa be a Egyensúly lehetőség értékét a Hang menüben. Kábeltévé esetén nem foghatók egyes TV-csatornák. Próbálkozzon az Csatornakeresés funkcióval a TV menüben. A TV beállításait szeretném alaphelyzetbe állítani. A menüket nem lehet kezelni. A kép ugrik. Mákos a kép. Homályos és szellemképes kép. Használja a Alaphelyzet funkciót a TV menüben. Ha az OSD menü elemei szürkén láthatók, a rendszer állapota miatt nem érhetők el azok a beállítások. Győződjön meg arról, hogy a videó jelkábel megfelelően csatlakozik. Helyezze át az antennát, távol az utaktól és zavarforrásoktól. Ellenőrizze az antenna- és videó kábelcsatlakozásokat. Állítson a kép keménységén. Erős jellel sugárzott műsort válasszon. Állítson az antenna helyzetén vagy cserélje ki a videó jelkábelt. A távvezérlő nem működik. Győződjön meg arról, hogy helyesen helyezték be az elemet. Cserélje ki egy újra. Győződjön meg arról, hogy a TV tápkábele csatlakoztatva van. Győződjön meg arról, hogy a távirányító és a vevője között nincs semmiféle akadály. Próbálja meg a távvezérlőt a TV-hez közelebb működtetni. 28

29 5. Támogatott időzítés PC módot támogató időzítés Mód Felbontás Frekvencia SE32LMNB SE40LMNB x Hz V V x Hz V V x Hz V V x Hz V V x Hz V V x Hz V V x Hz V V x Hz V x Hz V x Hz V x Hz V Videó módot támogató időzítés Felbontás (aktív pont) 480i 576i 480p 576p 720p 1080i 1080p HDMI/Komponens V V V V V V V 29
