Hírek. No május

Átírás

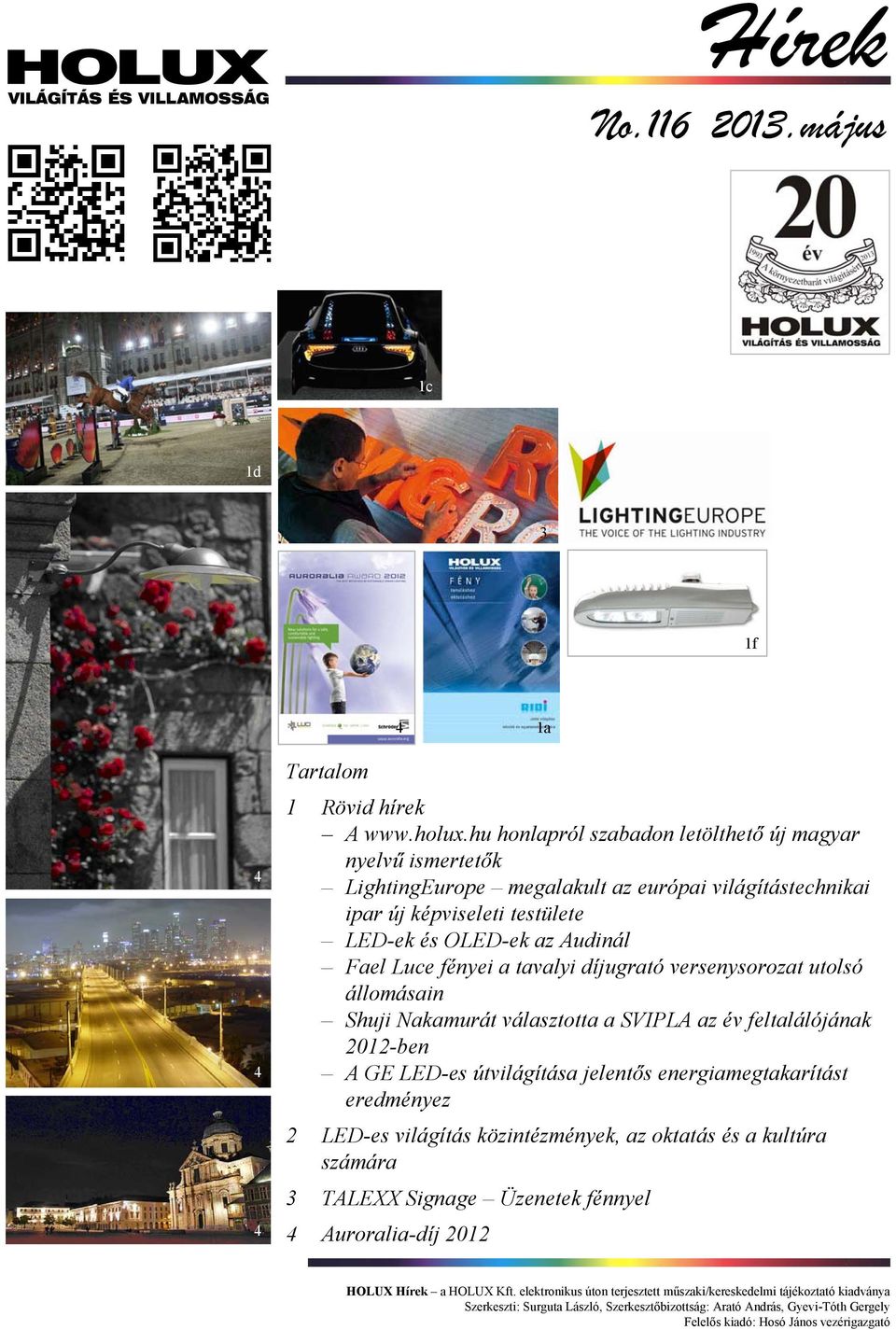

1 H Hírek No május 1c 1d 3 1f 4 1a Tartalom 1 Rövid hírek A honlapról szabadon letölthető új magyar nyelvű ismertetők LightingEurope megalakult az európai világítástechnikai ipar új képviseleti testülete LED-ek és OLED-ek az Audinál Fael Luce fényei a tavalyi díjugrató versenysorozat utolsó állomásain Shuji Nakamurát választotta a SVIPLA az év feltalálójának 2012-ben A GE LED-es útvilágítása jelentős energiamegtakarítást eredményez 2 LED-es világítás közintézmények, az oktatás és a kultúra számára 3 TALEXX Signage Üzenetek fénnyel 4 Auroralia-díj 2012 HOLUX Hírek a HOLUX Kft. elektronikus úton terjesztett műszaki/kereskedelmi tájékoztató kiadványa Szerkeszti: Surguta László, Szerkesztőbizottság: Arató András, Gyevi-Tóth Gergely Felelős kiadó: Hosó János vezérigazgató

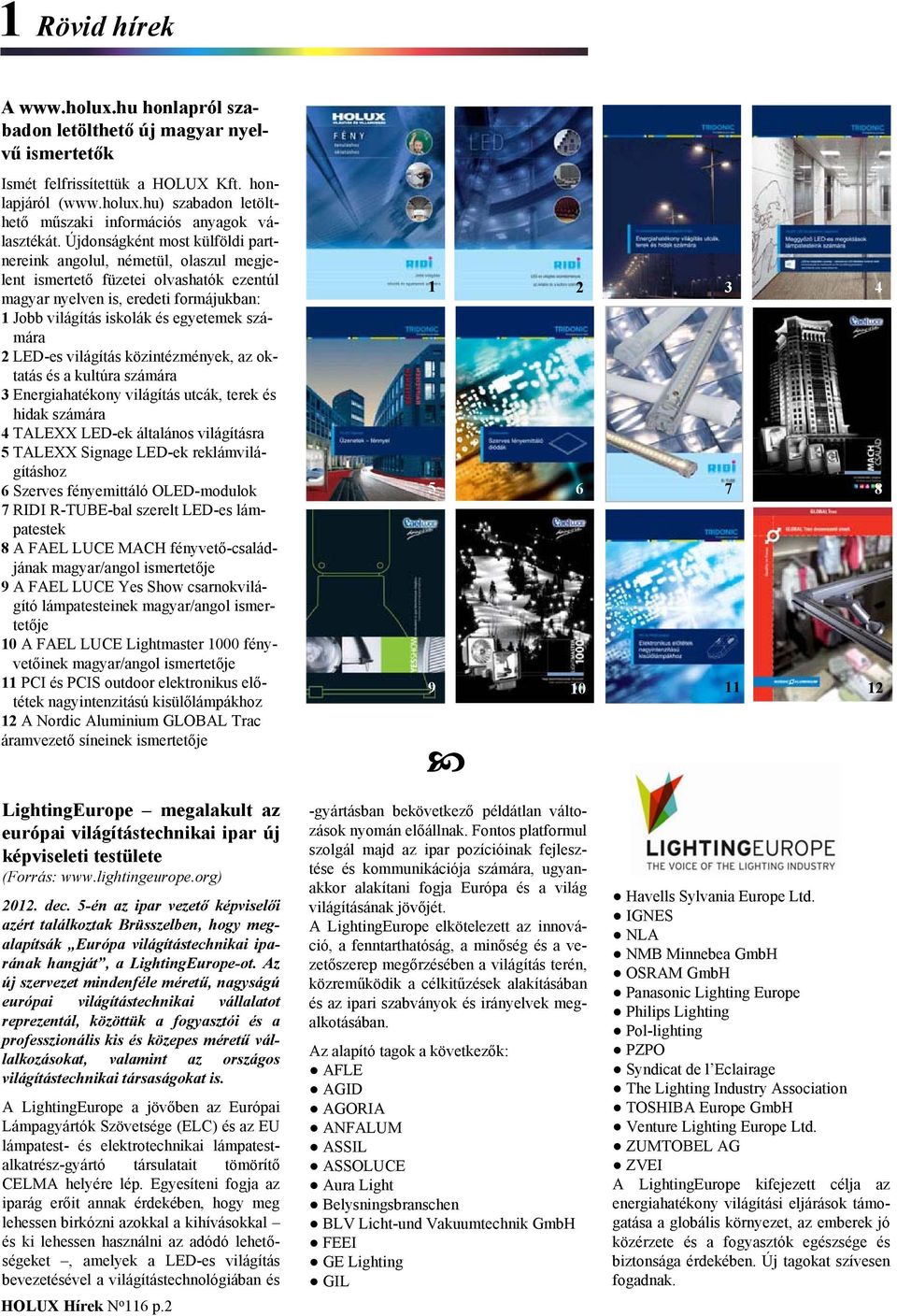

2 1 Rövid hírek A honlapról szabadon letölthető új magyar nyelvű ismertetők Ismét felfrissítettük a HOLUX Kft. honlapjáról ( szabadon letölthető műszaki információs anyagok választékát. Újdonságként most külföldi partnereink angolul, németül, olaszul megjelent ismertető füzetei olvashatók ezentúl magyar nyelven is, eredeti formájukban: 1 Jobb világítás iskolák és egyetemek számára 2 LED-es világítás közintézmények, az oktatás és a kultúra számára 3 Energiahatékony világítás utcák, terek és hidak számára 4 TALEXX LED-ek általános világításra 5 TALEXX Signage LED-ek reklámvilágításhoz 6 Szerves fényemittáló OLED-modulok 7 RIDI R-TUBE-bal szerelt LED-es ek 8 A FAEL LUCE MACH fényvető-családjának magyar/angol ismertetője 9 A FAEL LUCE Yes Show csarnokvilágító einek magyar/angol ismertetője 10 A FAEL LUCE Lightmaster 1000 fényvetőinek magyar/angol ismertetője 11 PCI és PCIS outdoor elektronikus előtétek nagyintenzitású kisülőlámpákhoz 12 A Nordic Aluminium GLOBAL Trac áramvezető síneinek ismertetője LightingEurope megalakult az európai világítástechnikai ipar új képviseleti testülete (Forrás: dec. 5-én az ipar vezető képviselői azért találkoztak Brüsszelben, hogy megalapítsák Európa világítástechnikai iparának hangját, a LightingEurope-ot. Az új szervezet mindenféle méretű, nagyságú európai világítástechnikai vállalatot reprezentál, közöttük a fogyasztói és a professzionális kis és közepes méretű vállalkozásokat, valamint az országos világítástechnikai társaságokat is. A LightingEurope a jövőben az Európai Lámpagyártók Szövetsége (ELC) és az EU - és elektrotechnikai alkatrész-gyártó társulatait tömörítő CELMA helyére lép. Egyesíteni fogja az iparág erőit annak érdekében, hogy meg lehessen birkózni azokkal a kihívásokkal és ki lehessen használni az adódó lehetőségeket, amelyek a LED-es világítás bevezetésével a világítástechnológiában és HOLUX Hírek N o 116 p.2 -gyártásban bekövetkező példátlan változások nyomán előállnak. Fontos platformul szolgál majd az ipar pozícióinak fejlesztése és kommunikációja számára, ugyanakkor alakítani fogja Európa és a világ világításának jövőjét. A LightingEurope elkötelezett az innováció, a fenntarthatóság, a minőség és a vezetőszerep megőrzésében a világítás terén, közreműködik a célkitűzések alakításában és az ipari szabványok és irányelvek megalkotásában. Az alapító tagok a következők: AFLE AGID AGORIA ANFALUM ASSIL ASSOLUCE Aura Light Belysningsbranschen BLV Licht-und Vakuumtechnik GmbH FEEI GE Lighting GIL Havells Sylvania Europe Ltd. IGNES NLA NMB Minnebea GmbH OSRAM GmbH Panasonic Lighting Europe Philips Lighting Pol-lighting PZPO Syndicat de l Eclairage The Lighting Industry Association TOSHIBA Europe GmbH Venture Lighting Europe Ltd. ZUMTOBEL AG ZVEI A LightingEurope kifejezett célja az energiahatékony világítási eljárások támogatása a globális környezet, az emberek jó közérzete és a fogyasztók egészsége és biztonsága érdekében. Új tagokat szívesen fogadnak.

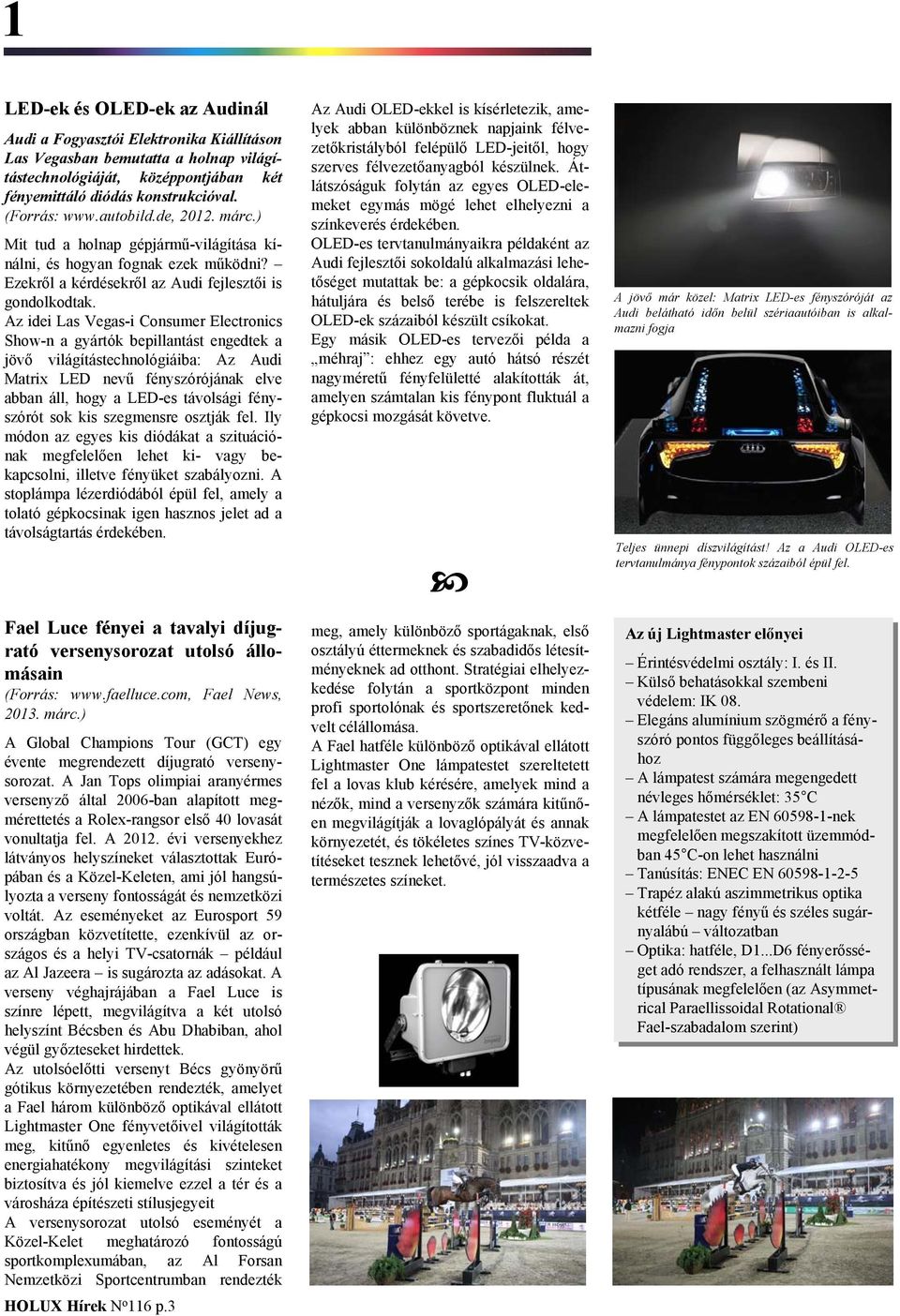

3 1 LED-ek és OLED-ek az Audinál Audi a Fogyasztói Elektronika Kiállításon Las Vegasban bemutatta a holnap világítástechnológiáját, középpontjában két fényemittáló diódás konstrukcióval. (Forrás: márc.) Mit tud a holnap gépjármű-világítása kínálni, és hogyan fognak ezek működni? Ezekről a kérdésekről az Audi fejlesztői is gondolkodtak. Az idei Las Vegas-i Consumer Electronics Show-n a gyártók bepillantást engedtek a jövő világítástechnológiáiba: Az Audi Matrix LED nevű fényszórójának elve abban áll, hogy a LED-es távolsági fényszórót sok kis szegmensre osztják fel. Ily módon az egyes kis diódákat a szituációnak megfelelően lehet ki- vagy bekapcsolni, illetve fényüket szabályozni. A stoplámpa lézerdiódából épül fel, amely a tolató gépkocsinak igen hasznos jelet ad a távolságtartás érdekében. Fael Luce fényei a tavalyi díjugrató versenysorozat utolsó állomásain (Forrás: Fael News, márc.) A Global Champions Tour (GCT) egy évente megrendezett díjugrató versenysorozat. A Jan Tops olimpiai aranyérmes versenyző által 2006-ban alapított megmérettetés a Rolex-rangsor első 40 lovasát vonultatja fel. A évi versenyekhez látványos helyszíneket választottak Európában és a Közel-Keleten, ami jól hangsúlyozta a verseny fontosságát és nemzetközi voltát. Az eseményeket az Eurosport 59 országban közvetítette, ezenkívül az országos és a helyi TV-csatornák például az Al Jazeera is sugározta az adásokat. A verseny véghajrájában a Fael Luce is színre lépett, megvilágítva a két utolsó helyszínt Bécsben és Abu Dhabiban, ahol végül győzteseket hirdettek. Az utolsóelőtti versenyt Bécs gyönyörű gótikus környezetében rendezték, amelyet a Fael három különböző optikával ellátott Lightmaster One fényvetőivel világították meg, kitűnő egyenletes és kivételesen energiahatékony megvilágítási szinteket biztosítva és jól kiemelve ezzel a tér és a városháza építészeti stílusjegyeit A versenysorozat utolsó eseményét a Közel-Kelet meghatározó fontosságú sportkomplexumában, az Al Forsan Nemzetközi Sportcentrumban rendezték HOLUX Hírek N o 116 p.3 Az Audi OLED-ekkel is kísérletezik, amelyek abban különböznek napjaink félvezetőkristályból felépülő LED-jeitől, hogy szerves félvezetőanyagból készülnek. Átlátszóságuk folytán az egyes OLED-elemeket egymás mögé lehet elhelyezni a színkeverés érdekében. OLED-es tervtanulmányaikra példaként az Audi fejlesztői sokoldalú alkalmazási lehetőséget mutattak be: a gépkocsik oldalára, hátuljára és belső terébe is felszereltek OLED-ek százaiból készült csíkokat. Egy másik OLED-es tervezői példa a méhraj : ehhez egy autó hátsó részét nagyméretű fényfelületté alakították át, amelyen számtalan kis fénypont fluktuál a gépkocsi mozgását követve. meg, amely különböző sportágaknak, első osztályú éttermeknek és szabadidős létesítményeknek ad otthont. Stratégiai elhelyezkedése folytán a sportközpont minden profi sportolónak és sportszeretőnek kedvelt célállomása. A Fael hatféle különböző optikával ellátott Lightmaster One et szereltetett fel a lovas klub kérésére, amelyek mind a nézők, mind a versenyzők számára kitűnően megvilágítják a lovaglópályát és annak környezetét, és tökéletes színes TV-közvetítéseket tesznek lehetővé, jól visszaadva a természetes színeket. A jövő már közel: Matrix LED-es fényszóróját az Audi belátható időn belül szériaautóiban is alkalmazni fogja Teljes ünnepi díszvilágítást! Az a Audi OLED-es tervtanulmánya fénypontok százaiból épül fel. Az Az új új Lightmaster előnyei Érintésvédelmi osztály: I. I. és és II. II. Külső behatásokkal szembeni védelem: IK IK Elegáns alumínium szögmérő a fényszóró pontos függőleges beállításáhohoz A számára megengedett névleges hőmérséklet: 35 C 35 C A et az az EN EN nek megfelelően megszakított üzemmódban 45 C-on lehet lehet használni Tanúsítás: ENEC EN EN Trapéz alakú aszimmetrikus optika kétféle nagy nagy fényű és és széles sugárnyalábú változatban hatféle, D1...D6 fényerősségeget adó adó rendszer, a felhasznált lámpa típusának megfelelően (az (az Asymmetricarical Paraellissoidal Rotational Fael-szabadalom szerint) ban

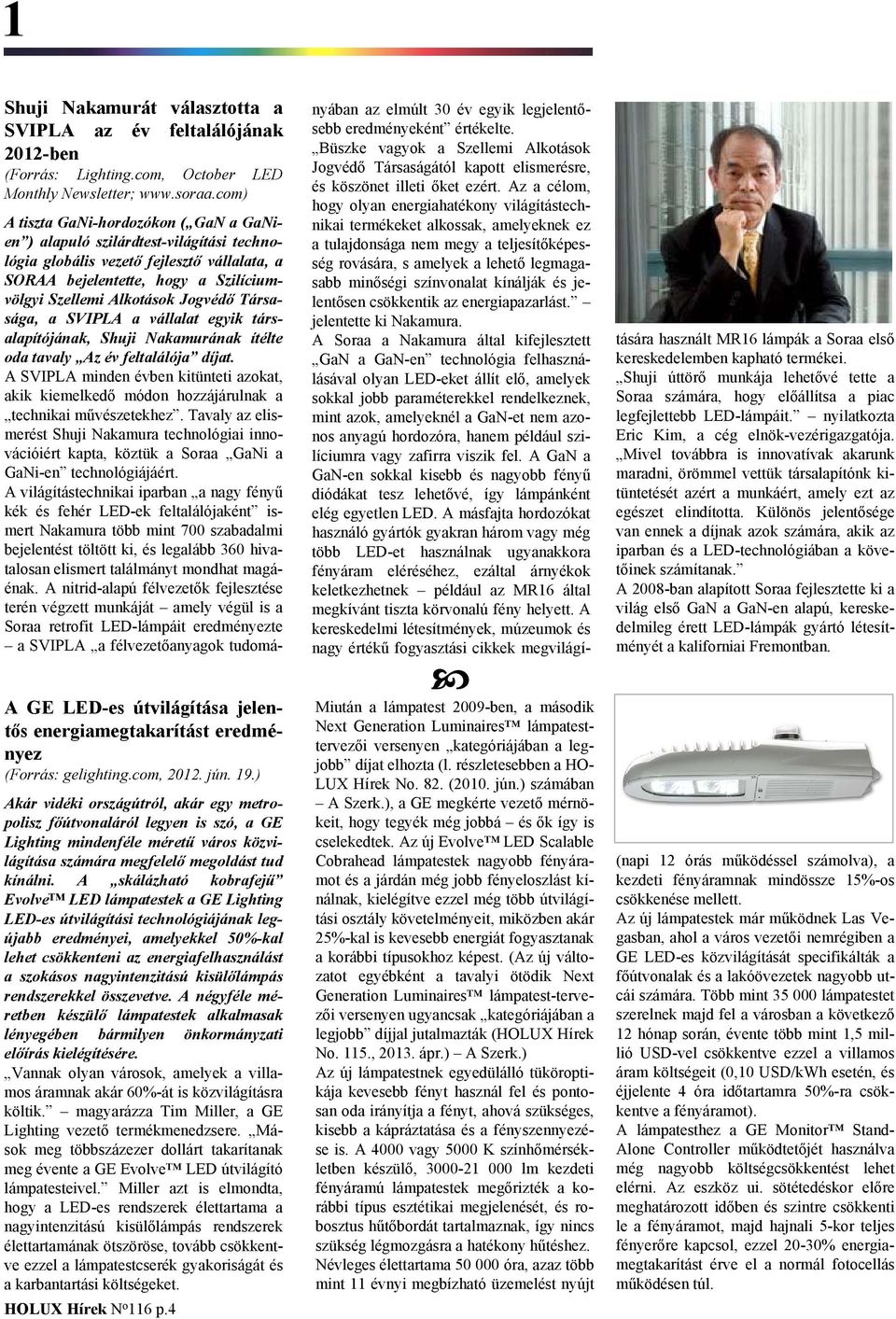

4 1 A GE LED-es útvilágítása jelentős energiamegtakarítást eredményez (Forrás: gelighting.com, jún. 19.) Akár vidéki országútról, akár egy metropolisz főútvonaláról legyen is szó, a GE Lighting mindenféle méretű város közvilágítása számára megfelelő megoldást tud kínálni. A skálázható kobrafejű Evolve LED ek a GE Lighting LED-es útvilágítási technológiájának legújabb eredményei, amelyekkel 50%-kal lehet csökkenteni az energiafelhasználást a szokásos nagyintenzitású kisülőlámpás rendszerekkel összevetve. A négyféle méretben készülő ek alkalmasak lényegében bármilyen önkormányzati előírás kielégítésére. Vannak olyan városok, amelyek a villamos áramnak akár 60%-át is közvilágításra költik. magyarázza Tim Miller, a GE Lighting vezető termékmenedzsere. Mások meg többszázezer dollárt takarítanak meg évente a GE Evolve LED útvilágító eivel. Miller azt is elmondta, hogy a LED-es rendszerek élettartama a nagyintenzitású kisülőlámpás rendszerek élettartamának ötszöröse, tovább csökkentve ezzel a cserék gyakoriságát és a karbantartási költségeket. HOLUX Hírek N o 116 p.4 Miután a 2009-ben, a második Next Generation Luminaires tervezői versenyen kategóriájában a legjobb díjat elhozta (l. részletesebben a HO- LUX Hírek No. 82. (2010. jún.) számában A Szerk.), a GE megkérte vezető mérnökeit, hogy tegyék még jobbá és ők így is cselekedtek. Az új Evolve LED Scalable Cobrahead ek nagyobb fényáramot és a járdán még jobb fényeloszlást kínálnak, kielégítve ezzel még több útvilágítási osztály követelményeit, miközben akár 25%-kal is kevesebb energiát fogyasztanak a korábbi típusokhoz képest. (Az új változatot egyébként a tavalyi ötödik Next Generation Luminaires -tervezői versenyen ugyancsak kategóriájában a legjobb díjjal jutalmazták (HOLUX Hírek No. 115., ápr.) A Szerk.) Az új nek egyedülálló tüköroptikája kevesebb fényt használ fel és pontosan oda irányítja a fényt, ahová szükséges, kisebb a kápráztatása és a fényszennyezése is. A 4000 vagy 5000 K színhőmérsékletben készülő, lm kezdeti fényáramú ek megőrizték a korábbi típus esztétikai megjelenését, és robosztus hűtőbordát tartalmaznak, így nincs szükség légmozgásra a hatékony hűtéshez. Névleges élettartama óra, azaz több mint 11 évnyi megbízható üzemelést nyújt Shuji Nakamurát választotta a SVIPLA az év feltalálójának 2012-ben (Forrás: Lighting.com, October LED Monthly Newsletter; A tiszta GaNi-hordozókon ( GaN a GaNien ) alapuló szilárdtest-világítási technológia globális vezető fejlesztő vállalata, a SORAA bejelentette, hogy a Szilíciumvölgyi Szellemi Alkotások Jogvédő Társasága, a SVIPLA a vállalat egyik társalapítójának, Shuji Nakamurának ítélte oda tavaly Az év feltalálója díjat. A SVIPLA minden évben kitünteti azokat, akik kiemelkedő módon hozzájárulnak a technikai művészetekhez. Tavaly az elismerést Shuji Nakamura technológiai innovációiért kapta, köztük a Soraa GaNi a GaNi-en technológiájáért. A világítástechnikai iparban a nagy fényű kék és fehér LED-ek feltalálójaként ismert Nakamura több mint 700 szabadalmi bejelentést töltött ki, és legalább 360 hivatalosan elismert találmányt mondhat magáénak. A nitrid-alapú félvezetők fejlesztése terén végzett munkáját amely végül is a Soraa retrofit LED-lámpáit eredményezte a SVIPLA a félvezetőanyagok tudományában az elmúlt 30 év egyik legjelentősebb eredményeként értékelte. Büszke vagyok a Szellemi Alkotások Jogvédő Társaságától kapott elismerésre, és köszönet illeti őket ezért. Az a célom, hogy olyan energiahatékony világítástechnikai termékeket alkossak, amelyeknek ez a tulajdonsága nem megy a teljesítőképesség rovására, s amelyek a lehető legmagasabb minőségi színvonalat kínálják és jelentősen csökkentik az energiapazarlást. jelentette ki Nakamura. A Soraa a Nakamura által kifejlesztett GaN a GaN-en technológia felhasználásával olyan LED-eket állít elő, amelyek sokkal jobb paraméterekkel rendelkeznek, mint azok, amelyeknél a GaN-et nem azonos anyagú hordozóra, hanem például szilíciumra vagy zafirra viszik fel. A GaN a GaN-en sokkal kisebb és nagyobb fényű diódákat tesz lehetővé, így lámpánként elég egyetlen LED. A másfajta hordozókat használó gyártók gyakran három vagy még több LED-et használnak ugyanakkora fényáram eléréséhez, ezáltal árnyékok keletkezhetnek például az MR16 által megkívánt tiszta körvonalú fény helyett. A kereskedelmi létesítmények, múzeumok és nagy értékű fogyasztási cikkek megvilágítására használt MR16 lámpák a Soraa első kereskedelemben kapható termékei. Shuji úttörő munkája lehetővé tette a Soraa számára, hogy előállítsa a piac legfejlettebb LED-lámpáit. nyilatkozta Eric Kim, a cég elnök-vezérigazgatója. Mivel továbbra is innovatívak akarunk maradni, örömmel vettük társalapítónk kitüntetését azért a munkáért, amely ezt az egészet elindította. Különös jelentősége van ennek a díjnak azok számára, akik az iparban és a LED-technológiában a követőinek számítanak. A 2008-ban alapított Soraa fejlesztette ki a világ első GaN a GaN-en alapú, kereskedelmileg érett LED-lámpák gyártó létesítményét a kaliforniai Fremontban. (napi 12 órás működéssel számolva), a kezdeti fényáramnak mindössze 15%-os csökkenése mellett. Az új ek már működnek Las Vegasban, ahol a város vezetői nemrégiben a GE LED-es közvilágítását specifikálták a főútvonalak és a lakóövezetek nagyobb utcái számára. Több mint et szerelnek majd fel a városban a következő 12 hónap során, évente több mint 1,5 millió USD-vel csökkentve ezzel a villamos áram költségeit (0,10 USD/kWh, és éjjelente 4 óra időtartamra 50%-ra csökkentve a fényáramot). A hez a GE Monitor Stand- Alone Controller működtetőjét használva még nagyobb költségcsökkentést lehet elérni. Az eszköz ui. sötétedéskor előre meghatározott időben és szintre csökkenti le a fényáramot, majd hajnali 5-kor teljes fényerőre kapcsol, ezzel 20-30% energiamegtakarítást érve el a normál fotocellás működésen túl.

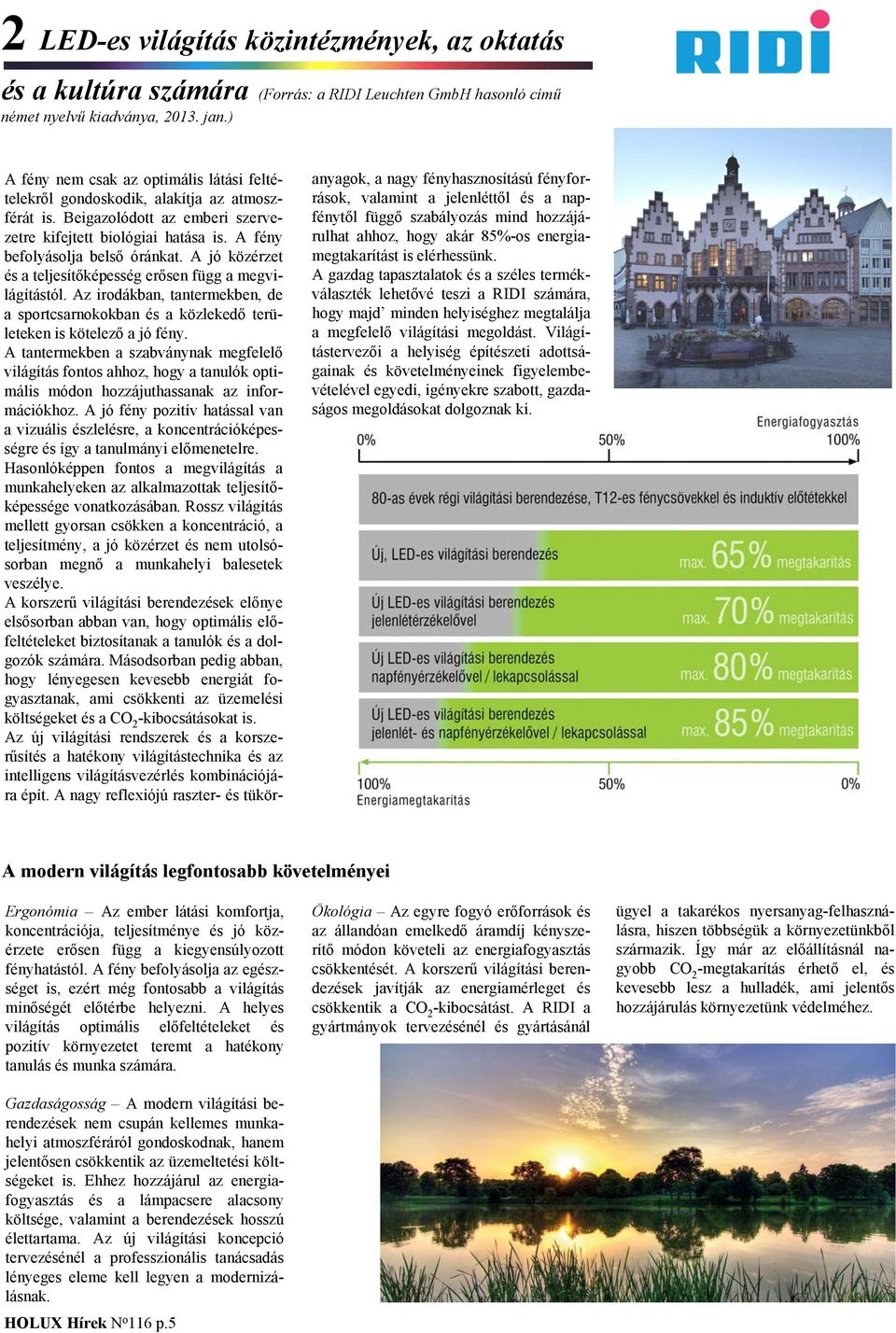

5 2 LED-es világítás közintézmények, az oktatás és a kultúra számára (Forrás: a RIDI Leuchten GmbH hasonló című német nyelvű kiadványa, jan.) A fény nem csak az optimális látási feltételekről gondoskodik, alakítja az atmoszférát is. Beigazolódott az emberi szervezetre kifejtett biológiai hatása is. A fény befolyásolja belső óránkat. A jó közérzet és a teljesítőképesség erősen függ a megvilágítástól. Az irodákban, tantermekben, de a sportcsarnokokban és a közlekedő területeken is kötelező a jó fény. A tantermekben a szabványnak megfelelő világítás fontos ahhoz, hogy a tanulók optimális módon hozzájuthassanak az információkhoz. A jó fény pozitív hatással van a vizuális észlelésre, a koncentrációképességre és így a tanulmányi előmenetelre. Hasonlóképpen fontos a megvilágítás a munkahelyeken az alkalmazottak teljesítőképessége vonatkozásában. Rossz világítás mellett gyorsan csökken a koncentráció, a teljesítmény, a jó közérzet és nem utolsósorban megnő a munkahelyi balesetek veszélye. A korszerű világítási berendezések előnye elsősorban abban van, hogy optimális előfeltételeket biztosítanak a tanulók és a dolgozók számára. Másodsorban pedig abban, hogy lényegesen kevesebb energiát fogyasztanak, ami csökkenti az üzemelési költségeket és a CO 2 -kibocsátásokat is. Az új világítási rendszerek és a korszerűsítés a hatékony világítástechnika és az intelligens világításvezérlés kombinációjára épít. A nagy reflexiójú raszter- és tükör- anyagok, a nagy fényhasznosítású fényforrások, valamint a jelenléttől és a napfénytől függő szabályozás mind hozzájárulhat ahhoz, hogy akár 85%-os energiamegtakarítást is elérhessünk. A gazdag tapasztalatok és a széles termékválaszték lehetővé teszi a RIDI számára, hogy majd minden helyiséghez megtalálja a megfelelő világítási megoldást. Világítástervezői a helyiség építészeti adottságainak és követelményeinek figyelembevételével egyedi, igényekre szabott, gazdaságos megoldásokat dolgoznak ki. A modern világítás legfontosabb követelményei Ergonómia Az ember látási komfortja, koncentrációja, teljesítménye és jó közérzete erősen függ a kiegyensúlyozott fényhatástól. A fény befolyásolja az egészséget is, ezért még fontosabb a világítás minőségét előtérbe helyezni. A helyes világítás optimális előfeltételeket és pozitív környezetet teremt a hatékony tanulás és munka számára. Gazdaságosság A modern világítási berendezések nem csupán kellemes munkahelyi atmoszféráról gondoskodnak, hanem jelentősen csökkentik az üzemeltetési költségeket is. Ehhez hozzájárul az energiafogyasztás és a lámpacsere alacsony költsége, valamint a berendezések hosszú élettartama. Az új világítási koncepció tervezésénél a professzionális tanácsadás lényeges eleme kell legyen a modernizálásnak. HOLUX Hírek N o 116 p.5 Ökológia Az egyre fogyó erőforrások és az állandóan emelkedő áramdíj kényszerítő módon követeli az energiafogyasztás csökkentését. A korszerű világítási berendezések javítják az energiamérleget és csökkentik a CO 2 -kibocsátást. A RIDI a gyártmányok tervezésénél és gyártásánál ügyel a takarékos nyersanyag-felhasználásra, hiszen többségük a környezetünkből származik. Így már az előállításnál nagyobb CO 2 -megtakarítás érhető el, és kevesebb lesz a hulladék, ami jelentős hozzájárulás környezetünk védelméhez.

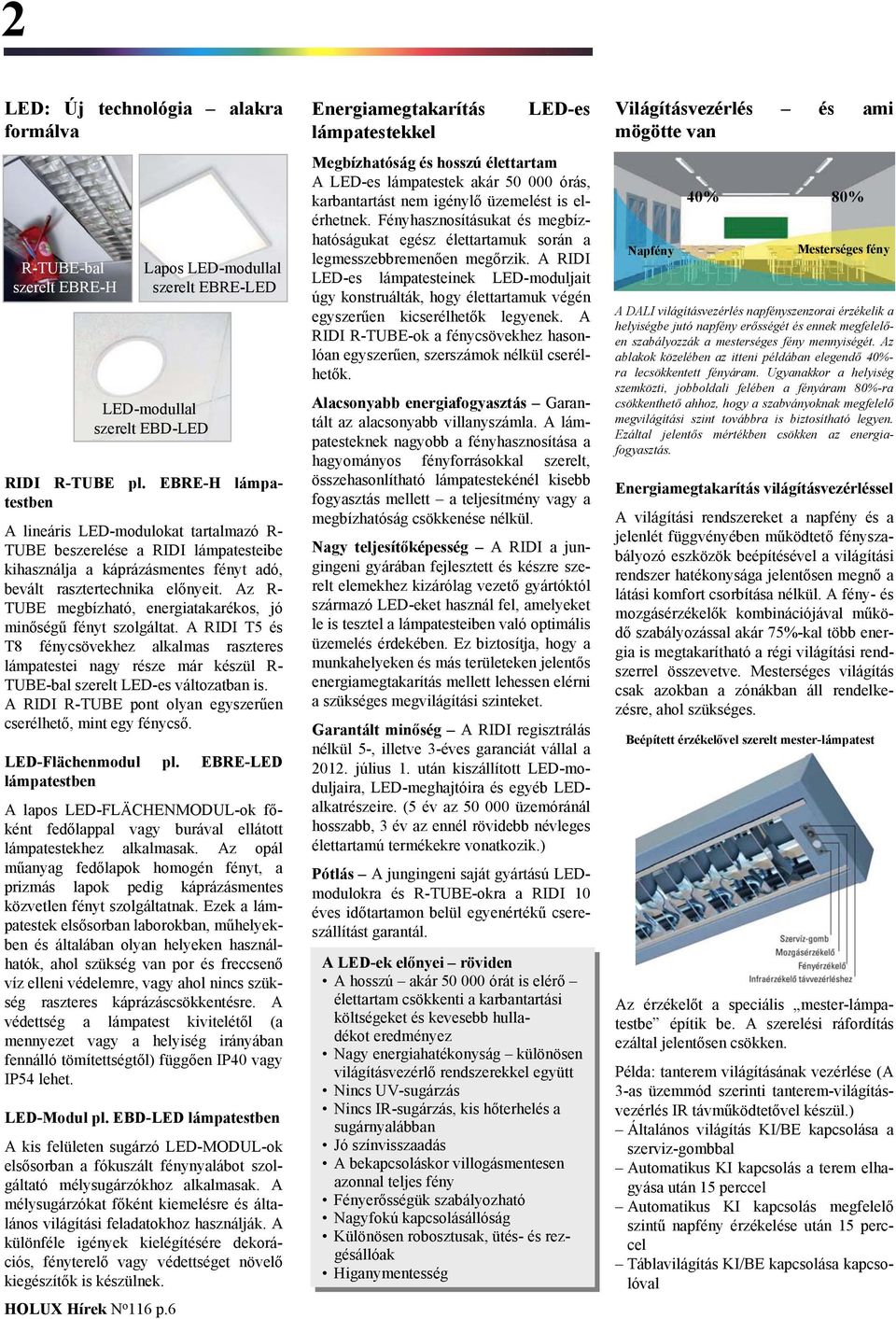

6 2 LED: Új technológia alakra formálva R-TUBE-bal szerelt EBRE-H RIDI R-TUBE pl. EBRE-H ben A lineáris LED-modulokat tartalmazó R- TUBE beszerelése a RIDI eibe kihasználja a káprázásmentes fényt adó, bevált rasztertechnika előnyeit. Az R- TUBE megbízható, energiatakarékos, jó minőségű fényt szolgáltat. A RIDI T5 és T8 fénycsövekhez alkalmas raszteres ei nagy része már készül R- TUBE-bal szerelt LED-es változatban is. A RIDI R-TUBE pont olyan egyszerűen cserélhető, mint egy fénycső. LED-Flächenmodul pl. EBRE-LED ben A lapos LED-FLÄCHENMODUL-ok főként fedőlappal vagy burával ellátott ekhez alkalmasak. Az opál műanyag fedőlapok homogén fényt, a prizmás lapok pedig káprázásmentes közvetlen fényt szolgáltatnak. Ezek a ek elsősorban laborokban, műhelyekben és általában olyan helyeken használhatók, ahol szükség van por és freccsenő víz elleni védelemre, vagy ahol nincs szükség raszteres káprázáscsökkentésre. A védettség a kivitelétől (a mennyezet vagy a helyiség irányában fennálló tömítettségtől) függően IP40 vagy IP54 lehet. LED-Modul pl. EBD-LED ben A kis felületen sugárzó LED-MODUL-ok elsősorban a fókuszált fénynyalábot szolgáltató mélysugárzókhoz alkalmasak. A mélysugárzókat főként kiemelésre és általános világítási feladatokhoz használják. A különféle igények kielégítésére dekorációs, fényterelő vagy védettséget növelő kiegészítők is készülnek. HOLUX Hírek N o 116 p.6 Lapos LED-modullal szerelt EBRE-LED LED-modullal szerelt EBD-LED Energiamegtakarítás ekkel LED-es Megbízhatóság és hosszú élettartam A LED-es ek akár órás, karbantartást nem igénylő üzemelést is elérhetnek. Fényhasznosításukat és megbízhatóságukat egész élettartamuk során a legmesszebbremenően megőrzik. A RIDI LED-es einek LED-moduljait úgy konstruálták, hogy élettartamuk végén egyszerűen kicserélhetők legyenek. A RIDI R-TUBE-ok a fénycsövekhez hasonlóan egyszerűen, szerszámok nélkül cserélhetők. Alacsonyabb energiafogyasztás Garantált az alacsonyabb villanyszámla. A eknek nagyobb a fényhasznosítása a hagyományos fényforrásokkal szerelt, összehasonlítható ekénél kisebb fogyasztás mellett a teljesítmény vagy a megbízhatóság csökkenése nélkül. Nagy teljesítőképesség A RIDI a jungingeni gyárában fejlesztett és készre szerelt elemekhez kizárólag vezető gyártóktól származó LED-eket használ fel, amelyeket le is tesztel a eiben való optimális üzemelés érdekében. Ez biztosítja, hogy a munkahelyeken és más területeken jelentős energiamegtakarítás mellett lehessen elérni a szükséges megvilágítási szinteket. Garantált minőség A RIDI regisztrálás nélkül 5-, illetve 3-éves garanciát vállal a július 1. után kiszállított LED-moduljaira, LED-meghajtóira és egyéb LEDalkatrészeire. (5 év az üzemóránál hosszabb, 3 év az ennél rövidebb névleges élettartamú termékekre vonatkozik.) Pótlás A jungingeni saját gyártású LEDmodulokra és R-TUBE-okra a RIDI 10 éves időtartamon belül egyenértékű csereszállítást garantál. A LED-ek előnyei röviden A hosszú akár akár órát órát is is elérő elérő élettartam csökkenti a karbantartási költségeket és és kevesebb hulladékot eredményez Nagy energiahatékonyság különösen világításvezérlő rendszerekkel együtt Nincs UV-sugárzás Nincs IR-sugárzás, kis kis hőterhelés a sugárnyalábban Jó Jó színvisszaadás A bekapcsoláskor villogásmentesen azonnal teljes fény fény Fényerősségük szabályozható Nagyfokú kapcsolásállóság Különösen robosztusak, ütés- ütés-és és rezgésállóak Higanymentesség rez- Világításvezérlés és ami mögötte van Napfény 40% 80% Mesterséges fény A DALI világításvezérlés napfényszenzorai érzékelik a helyiségbe jutó napfény erősségét és ennek megfelelően szabályozzák a mesterséges fény mennyiségét. Az ablakok közelében az itteni példában elegendő 40%- ra lecsökkentett fényáram. Ugyanakkor a helyiség szemközti, jobboldali felében a fényáram 80%-ra csökkenthető ahhoz, hogy a szabványoknak megfelelő megvilágítási szint továbbra is biztosítható legyen. Ezáltal jelentős mértékben csökken az energiafogyasztás. Energiamegtakarítás világításvezérléssel A világítási rendszereket a napfény és a jelenlét függvényében működtető fényszabályozó eszközök beépítésével a világítási rendszer hatékonysága jelentősen megnő a látási komfort csorbítása nélkül. A fény- és mozgásérzékelők kombinációjával működő szabályozással akár 75%-kal több energia is megtakarítható a régi világítási rendszerrel összevetve. Mesterséges világítás csak azokban a zónákban áll rendelkezésre, ahol szükséges. Beépített érzékelővel szerelt mester- Az érzékelőt a speciális mester-be építik be. A szerelési ráfordítás ezáltal jelentősen csökken. Példa: tanterem világításának vezérlése (A 3-as üzemmód szerinti tanterem-világításvezérlés IR távműködtetővel készül.) Általános világítás KI/BE kapcsolása a szerviz-gombbal Automatikus KI kapcsolás a terem elhagyása után 15 perccel Automatikus KI kapcsolás megfelelő szintű napfény érzékelése után 15 perccel Táblavilágítás KI/BE kapcsolása kapcsolóval

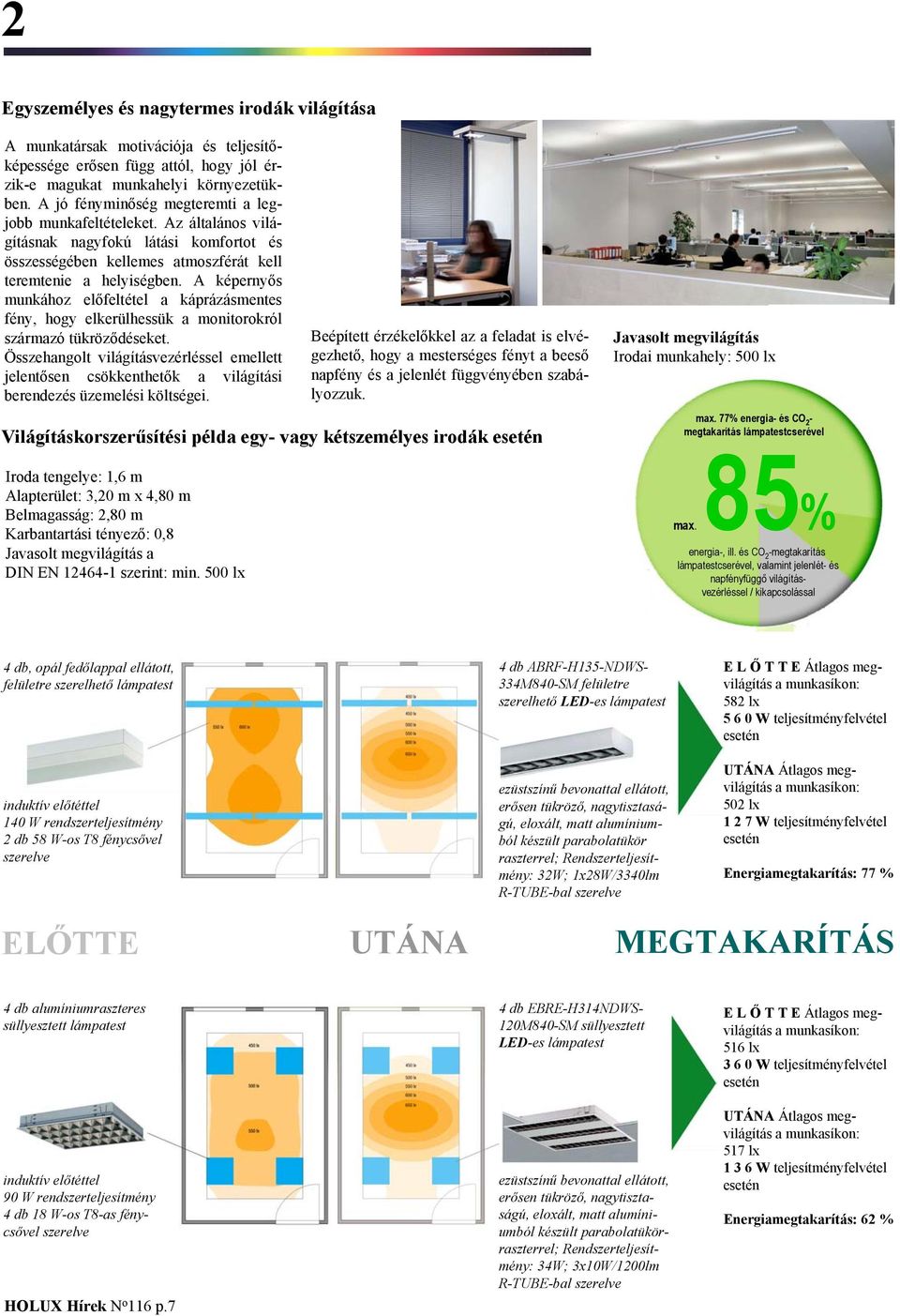

7 2 Egyszemélyes és nagytermes irodák világítása A munkatársak motivációja és teljesítőképessége erősen függ attól, hogy jól érzik-e magukat munkahelyi környezetükben. A jó fényminőség megteremti a legjobb munkafeltételeket. Az általános világításnak nagyfokú látási komfortot és összességében kellemes atmoszférát kell teremtenie a helyiségben. A képernyős munkához előfeltétel a káprázásmentes fény, hogy elkerülhessük a monitorokról származó tükröződéseket. Összehangolt világításvezérléssel emellett jelentősen csökkenthetők a világítási berendezés üzemelési költségei. Beépített érzékelőkkel az a feladat is elvégezhető, hogy a mesterséges fényt a beeső napfény és a jelenlét függvényében szabályozzuk. Világításkorszerűsítési példa egy- vagy kétszemélyes irodák Iroda tengelye: 1,6 m Alapterület: 3,20 m x 4,80 m Belmagasság: 2,80 m Karbantartási tényező: 0,8 Javasolt megvilágítás a DIN EN szerint: min. 500 lx Javasolt megvilágítás Irodai munkahely: 500 lx max. 77% energia- és CO 2 - megtakarítás cserével max. 85% energia-, ill. és CO 2 -megtakarítás cserével, valamint jelenlét- és napfényfüggő világításvezérléssel / kikapcsolással 4 db, opál fedőlappal ellátott, felületre szerelhető induktív előtéttel 140 W rendszerteljesítmény 2 db 58 W-os T8 fénycsővel szerelve 4 db ABRF-H135-NDWS- 334M840-SM felületre szerelhető LED-es ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból készült parabolatükör raszterrel; Rendszerteljesítmény: 32W; 1x28W/3340lm R-TUBE-bal szerelve E L Ő T T E Átlagos megvilágítás 582 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 502 lx W teljesítményfelvétel Energiamegtakarítás: 77 % ELŐTTE UTÁNA MEGTAKARÍTÁS 4 db alumíniumraszteres süllyesztett induktív előtéttel 90 W rendszerteljesítmény 4 db 18 W-os T8-as fénycsővel szerelve HOLUX Hírek N o 116 p.7 4 db EBRE-H314NDWS- 120M840-SM süllyesztett LED-es ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból készült parabolatükörraszterrel; Rendszerteljesítmény: 34W; 3x10W/1200lm R-TUBE-bal szerelve E L Ő T T E Átlagos megvilágítás 516 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 517 lx W teljesítményfelvétel Energiamegtakarítás: 62 %

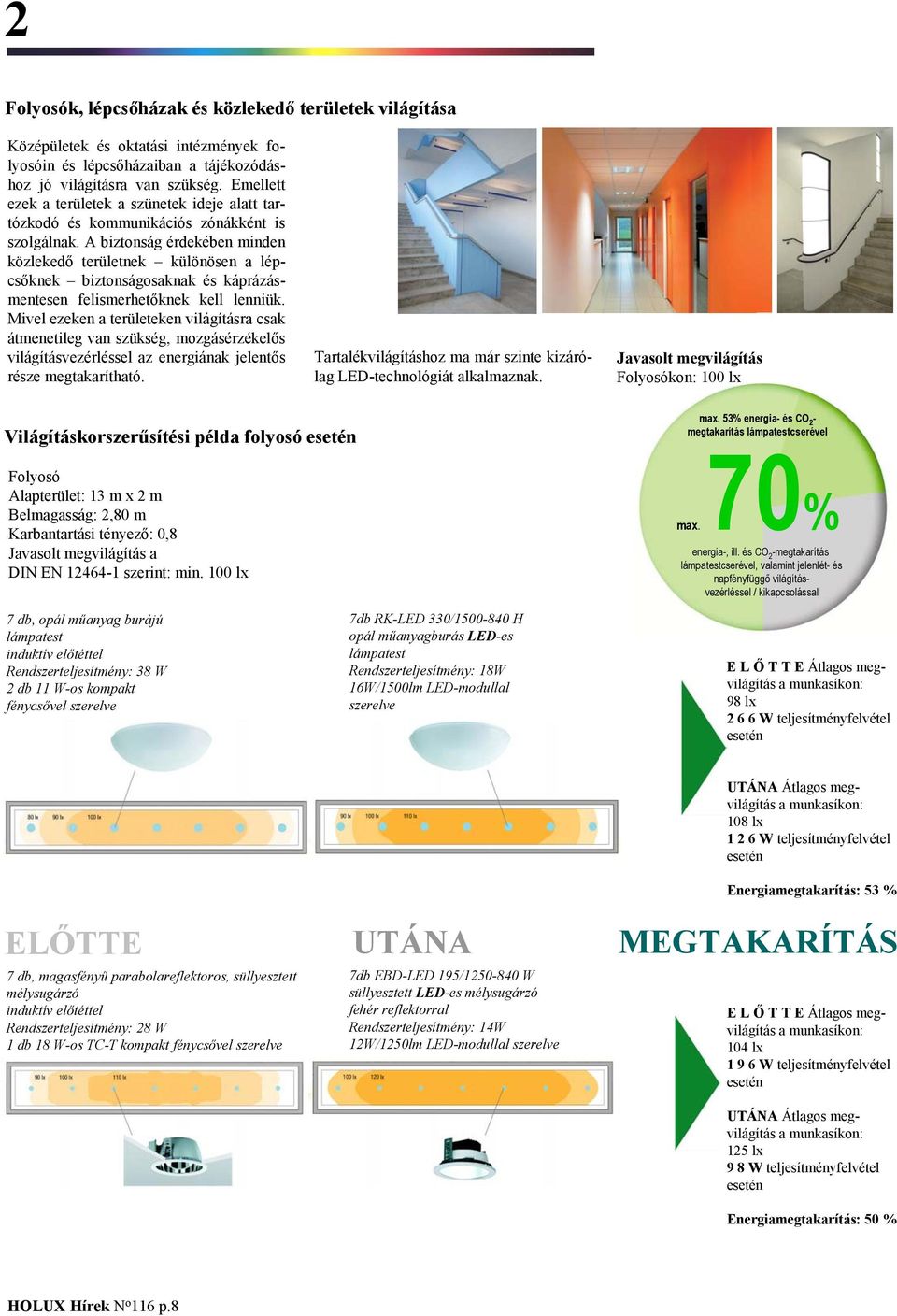

8 2 Folyosók, lépcsőházak és közlekedő területek világítása Középületek és oktatási intézmények folyosóin és lépcsőházaiban a tájékozódáshoz jó világításra van szükség. Emellett ezek a területek a szünetek ideje alatt tartózkodó és kommunikációs zónákként is szolgálnak. A biztonság érdekében minden közlekedő területnek különösen a lépcsőknek biztonságosaknak és káprázásmentesen felismerhetőknek kell lenniük. Mivel ezeken a területeken világításra csak átmenetileg van szükség, mozgásérzékelős világításvezérléssel az energiának jelentős része megtakarítható. Tartalékvilágításhoz ma már szinte kizárólag LED-technológiát alkalmaznak. Javasolt megvilágítás Folyosókon: 100 lx Világításkorszerűsítési példa folyosó Folyosó Alapterület: 13 m x 2 m Belmagasság: 2,80 m Karbantartási tényező: 0,8 Javasolt megvilágítás a DIN EN szerint: min. 100 lx max. 53% energia- és CO 2 - megtakarítás cserével max. 70% energia-, ill. és CO 2 -megtakarítás cserével, valamint jelenlét- és napfényfüggő világításvezérléssel / kikapcsolással 7 db, opál műanyag burájú induktív előtéttel Rendszerteljesítmény: 38 W 2 db 11 W-os kompakt fénycsővel szerelve 7db RK-LED 330/ H opál műanyagburás LED-es Rendszerteljesítmény: 18W 16W/1500lm LED-modullal szerelve E L Ő T T E Átlagos megvilágítás 98 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 108 lx W teljesítményfelvétel Energiamegtakarítás: 53 % ELŐTTE UTÁNA MEGTAKARÍTÁS 7 db, magasfényű parabolareflektoros, süllyesztett mélysugárzó induktív előtéttel Rendszerteljesítmény: 28 W 1 db 18 W-os TC-T kompakt fénycsővel szerelve 7db EBD-LED 195/ W süllyesztett LED-es mélysugárzó fehér reflektorral Rendszerteljesítmény: 14W 12W/1250lm LED-modullal szerelve E L Ő T T E Átlagos megvilágítás 104 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 125 lx 9 8 W teljesítményfelvétel Energiamegtakarítás: 50 % HOLUX Hírek N o 116 p.8

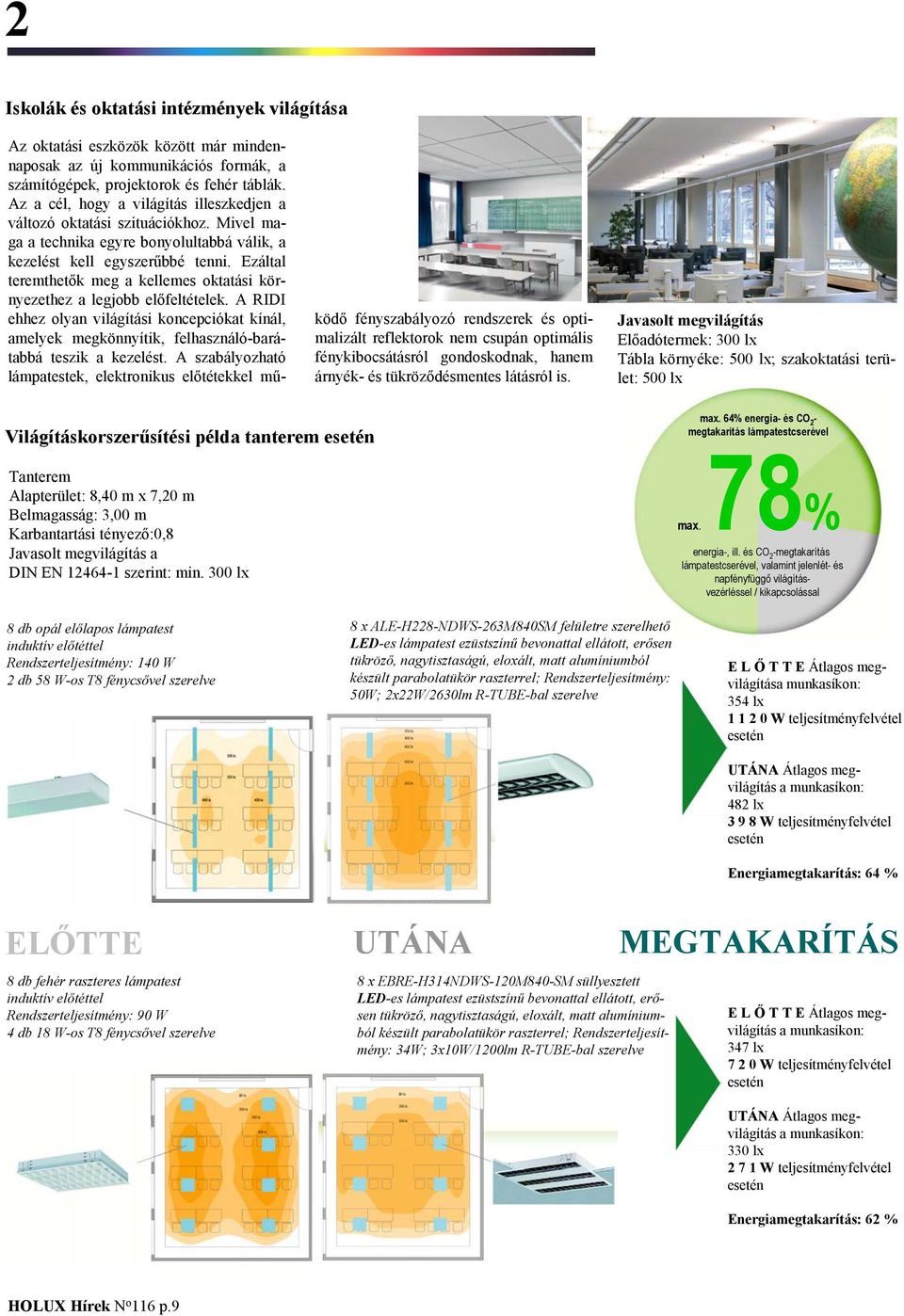

9 2 Iskolák és oktatási intézmények világítása Az oktatási eszközök között már mindennaposak az új kommunikációs formák, a számítógépek, projektorok és fehér táblák. Az a cél, hogy a világítás illeszkedjen a változó oktatási szituációkhoz. Mivel maga a technika egyre bonyolultabbá válik, a kezelést kell egyszerűbbé tenni. Ezáltal teremthetők meg a kellemes oktatási környezethez a legjobb előfeltételek. A RIDI ehhez olyan világítási koncepciókat kínál, amelyek megkönnyítik, felhasználó-barátabbá teszik a kezelést. A szabályozható ek, elektronikus előtétekkel mű- ködő fényszabályozó rendszerek és optimalizált reflektorok nem csupán optimális fénykibocsátásról gondoskodnak, hanem árnyék- és tükröződésmentes látásról is. Javasolt megvilágítás Előadótermek: 300 lx Tábla környéke: 500 lx; szakoktatási terület: 500 lx Világításkorszerűsítési példa tanterem Tanterem Alapterület: 8,40 m x 7,20 m Belmagasság: 3,00 m Karbantartási tényező:0,8 Javasolt megvilágítás a DIN EN szerint: min. 300 lx max. 64% energia- és CO 2 - megtakarítás cserével max. 78% energia-, ill. és CO 2 -megtakarítás cserével, valamint jelenlét- és napfényfüggő világításvezérléssel / kikapcsolással 8 db opál előlapos induktív előtéttel Rendszerteljesítmény: 140 W 2 db 58 W-os T8 fénycsővel szerelve 8 x ALE-H228-NDWS-263M840SM felületre szerelhető LED-es ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból készült parabolatükör raszterrel; Rendszerteljesítmény: 50W; 2x22W/2630lm R-TUBE-bal szerelve E L Ő T T E Átlagos megvilágítása munkasíkon: 354 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 482 lx W teljesítményfelvétel Energiamegtakarítás: 64 % ELŐTTE UTÁNA MEGTAKARÍTÁS 8 db fehér raszteres induktív előtéttel Rendszerteljesítmény: 90 W 4 db 18 W-os T8 fénycsővel szerelve 8 x EBRE-H314NDWS-120M840-SM süllyesztett LED-es ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból készült parabolatükör raszterrel; Rendszerteljesítmény: 34W; 3x10W/1200lm R-TUBE-bal szerelve E L Ő T T E Átlagos megvilágítás 347 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 330 lx W teljesítményfelvétel Energiamegtakarítás: 62 % HOLUX Hírek N o 116 p.9

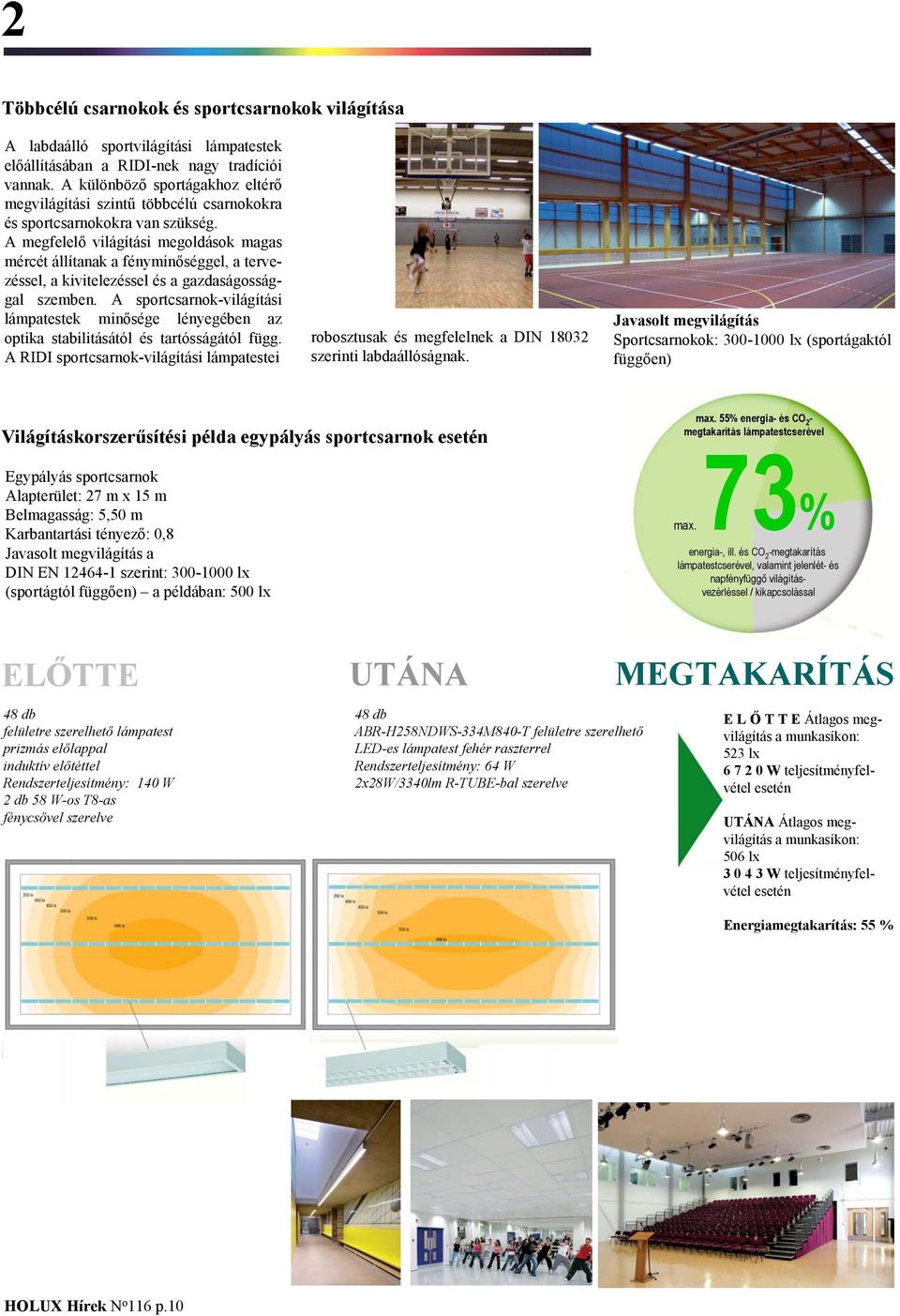

10 2 Többcélú csarnokok és sportcsarnokok világítása A labdaálló sportvilágítási ek előállításában a RIDI-nek nagy tradíciói vannak. A különböző sportágakhoz eltérő megvilágítási szintű többcélú csarnokokra és sportcsarnokokra van szükség. A megfelelő világítási megoldások magas mércét állítanak a fényminőséggel, a tervezéssel, a kivitelezéssel és a gazdaságossággal szemben. A sportcsarnok-világítási ek minősége lényegében az optika stabilitásától és tartósságától függ. A RIDI sportcsarnok-világítási ei robosztusak és megfelelnek a DIN szerinti labdaállóságnak. Javasolt megvilágítás Sportcsarnokok: lx (sportágaktól függően) Világításkorszerűsítési példa egypályás sportcsarnok Egypályás sportcsarnok Alapterület: 27 m x 15 m Belmagasság: 5,50 m Karbantartási tényező: 0,8 Javasolt megvilágítás a DIN EN szerint: lx (sportágtól függően) a példában: 500 lx max. 55% energia- és CO 2 - megtakarítás cserével max. 73% energia-, ill. és CO 2 -megtakarítás cserével, valamint jelenlét- és napfényfüggő világításvezérléssel / kikapcsolással ELŐTTE UTÁNA MEGTAKARÍTÁS 48 db felületre szerelhető prizmás előlappal induktív előtéttel Rendszerteljesítmény: 140 W 2 db 58 W-os T8-as fénycsővel szerelve 48 db ABR-H258NDWS-334M840-T felületre szerelhető LED-es fehér raszterrel Rendszerteljesítmény: 64 W 2x28W/3340lm R-TUBE-bal szerelve E L Ő T T E Átlagos megvilágítás 523 lx W teljesítményfelvétel UTÁNA Átlagos megvilágítás 506 lx W teljesítményfelvétel Energiamegtakarítás: 55 % HOLUX Hírek N o 116 p.10

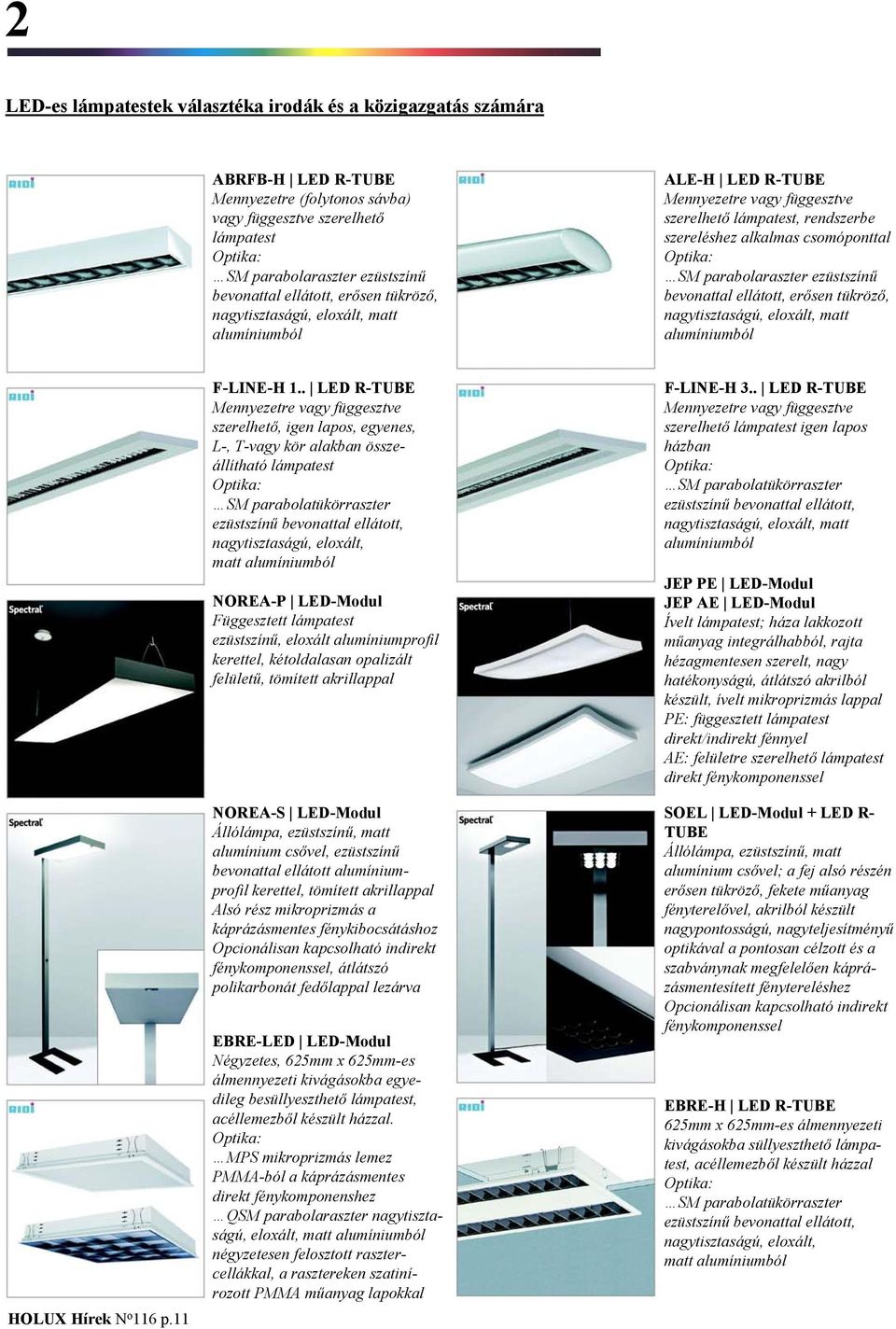

11 2 LED-es ek választéka irodák és a közigazgatás számára ABRFB-H LED R-TUBE Mennyezetre (folytonos sávba) vagy függesztve szerelhető SM parabolaraszter ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból ALE-H LED R-TUBE Mennyezetre vagy függesztve szerelhető, rendszerbe szereléshez alkalmas csomóponttal SM parabolaraszter ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból HOLUX Hírek N o 116 p.11 F-LINE-H 1.. LED R-TUBE Mennyezetre vagy függesztve szerelhető, igen lapos, egyenes, L-, T-vagy kör alakban összeállítható SM parabolatükörraszter ezüstszínű bevonattal ellátott, nagytisztaságú, eloxált, matt alumíniumból NOREA-P LED-Modul Függesztett ezüstszínű, eloxált alumíniumprofil kerettel, kétoldalasan opalizált felületű, tömített akrillappal NOREA-S LED-Modul Állólámpa, ezüstszínű, matt alumínium csővel, ezüstszínű bevonattal ellátott alumíniumprofil kerettel, tömített akrillappal Alsó rész mikroprizmás a káprázásmentes fénykibocsátáshoz Opcionálisan kapcsolható indirekt fénykomponenssel, átlátszó polikarbonát fedőlappal lezárva EBRE-LED LED-Modul Négyzetes, 625mm x 625mm-es álmennyezeti kivágásokba egyedileg besüllyeszthető, acéllemezből készült házzal. MPS mikroprizmás lemez PMMA-ból a káprázásmentes direkt fénykomponenshez QSM parabolaraszter nagytisztaságú, eloxált, matt alumíniumból négyzetesen felosztott rasztercellákkal, a rasztereken szatinírozott PMMA műanyag lapokkal F-LINE-H 3.. LED R-TUBE Mennyezetre vagy függesztve szerelhető igen lapos házban SM parabolatükörraszter ezüstszínű bevonattal ellátott, nagytisztaságú, eloxált, matt alumíniumból JEP PE LED-Modul JEP AE LED-Modul Ívelt ; háza lakkozott műanyag integrálhabból, rajta hézagmentesen szerelt, nagy hatékonyságú, átlátszó akrilból készült, ívelt mikroprizmás lappal PE: függesztett direkt/indirekt fénnyel AE: felületre szerelhető direkt fénykomponenssel SOEL LED-Modul + LED R- TUBE Állólámpa, ezüstszínű, matt alumínium csővel; a fej alsó részén erősen tükröző, fekete műanyag fényterelővel, akrilból készült nagypontosságú, nagyteljesítményű optikával a pontosan célzott és a szabványnak megfelelően káprázásmentesített fénytereléshez Opcionálisan kapcsolható indirekt fénykomponenssel EBRE-H LED R-TUBE 625mm x 625mm-es álmennyezeti kivágásokba süllyeszthető, acéllemezből készült házzal SM parabolatükörraszter ezüstszínű bevonattal ellátott, nagytisztaságú, eloxált, matt alumíniumból

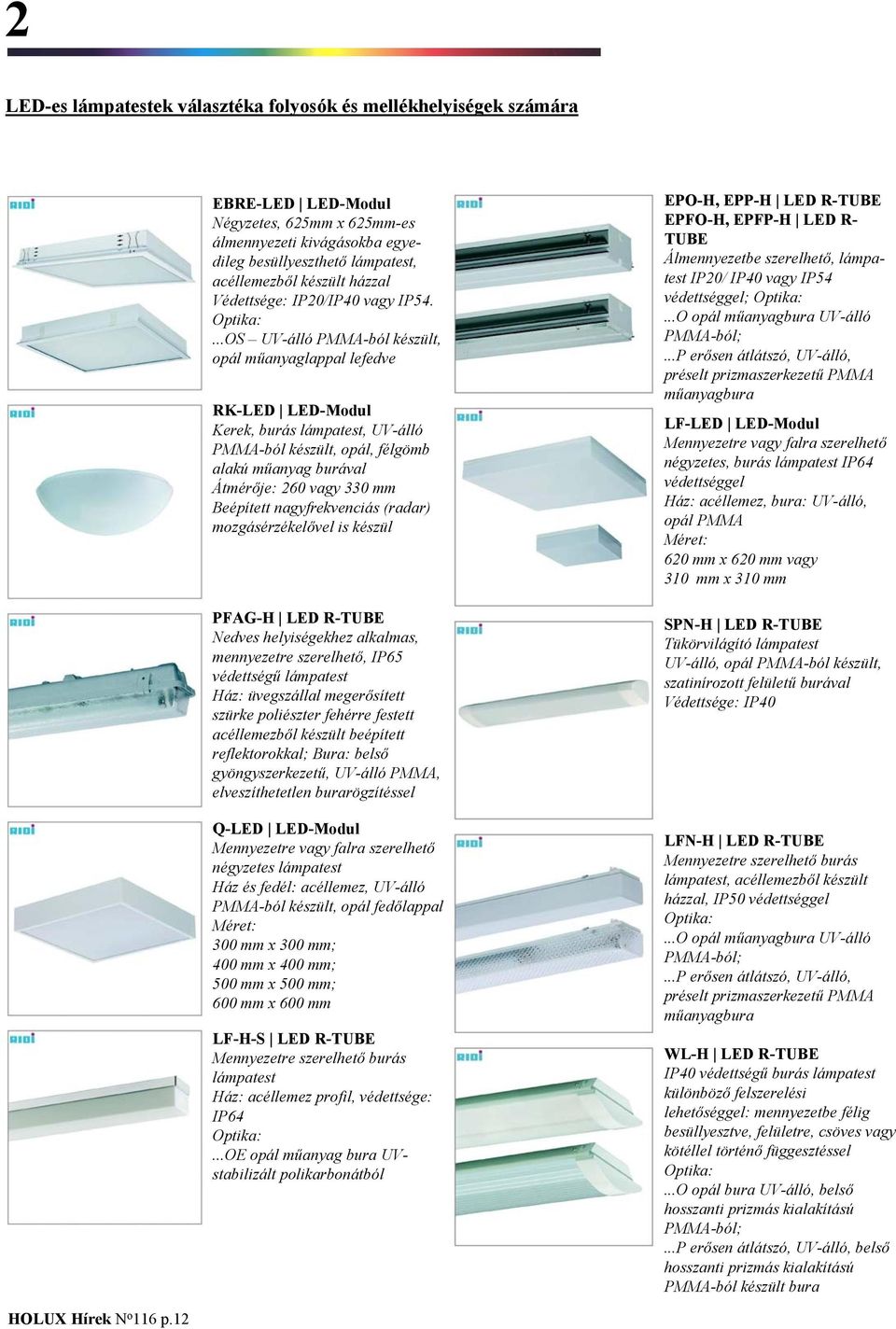

12 2 LED-es ek választéka folyosók és mellékhelyiségek számára EBRE-LED LED-Modul Négyzetes, 625mm x 625mm-es álmennyezeti kivágásokba egyedileg besüllyeszthető, acéllemezből készült házzal Védettsége: IP20/IP40 vagy IP54....OS UV-álló PMMA-ból készült, opál műanyaglappal lefedve RK-LED LED-Modul Kerek, burás, UV-álló PMMA-ból készült, opál, félgömb alakú műanyag burával Átmérője: 260 vagy 330 mm Beépített nagyfrekvenciás (radar) mozgásérzékelővel is készül PFAG-H LED R-TUBE Nedves helyiségekhez alkalmas, mennyezetre szerelhető, IP65 védettségű Ház: üvegszállal megerősített szürke poliészter fehérre festett acéllemezből készült beépített reflektorokkal; Bura: belső gyöngyszerkezetű, UV-álló PMMA, elveszíthetetlen burarögzítéssel Q-LED LED-Modul Mennyezetre vagy falra szerelhető négyzetes Ház és fedél: acéllemez, UV-álló PMMA-ból készült, opál fedőlappal Méret: 300 mm x 300 mm; 400 mm x 400 mm; 500 mm x 500 mm; 600 mm x 600 mm LF-H-S LED R-TUBE Mennyezetre szerelhető burás Ház: acéllemez profil, védettsége: IP64...OE opál műanyag bura UVstabilizált polikarbonátból EPO-H, EPP-H LED R-TUBE EPFO-H, EPFP-H LED R- TUBE Álmennyezetbe szerelhető, IP20/ IP40 vagy IP54 védettséggel;...o opál műanyagbura UV-álló PMMA-ból;...P erősen átlátszó, UV-álló, préselt prizmaszerkezetű PMMA műanyagbura LF-LED LED-Modul Mennyezetre vagy falra szerelhető négyzetes, burás IP64 védettséggel Ház: acéllemez, bura: UV-álló, opál PMMA Méret: 620 mm x 620 mm vagy 310 mm x 310 mm SPN-H LED R-TUBE Tükörvilágító UV-álló, opál PMMA-ból készült, szatinírozott felületű burával Védettsége: IP40 LFN-H LED R-TUBE Mennyezetre szerelhető burás, acéllemezből készült házzal, IP50 védettséggel...o opál műanyagbura UV-álló PMMA-ból;...P erősen átlátszó, UV-álló, préselt prizmaszerkezetű PMMA műanyagbura WL-H LED R-TUBE IP40 védettségű burás különböző felszerelési lehetőséggel: mennyezetbe félig besüllyesztve, felületre, csöves vagy kötéllel történő függesztéssel...o opál bura UV-álló, belső hosszanti prizmás kialakítású PMMA-ból;...P erősen átlátszó, UV-álló, belső hosszanti prizmás kialakítású PMMA-ból készült bura HOLUX Hírek N o 116 p.12

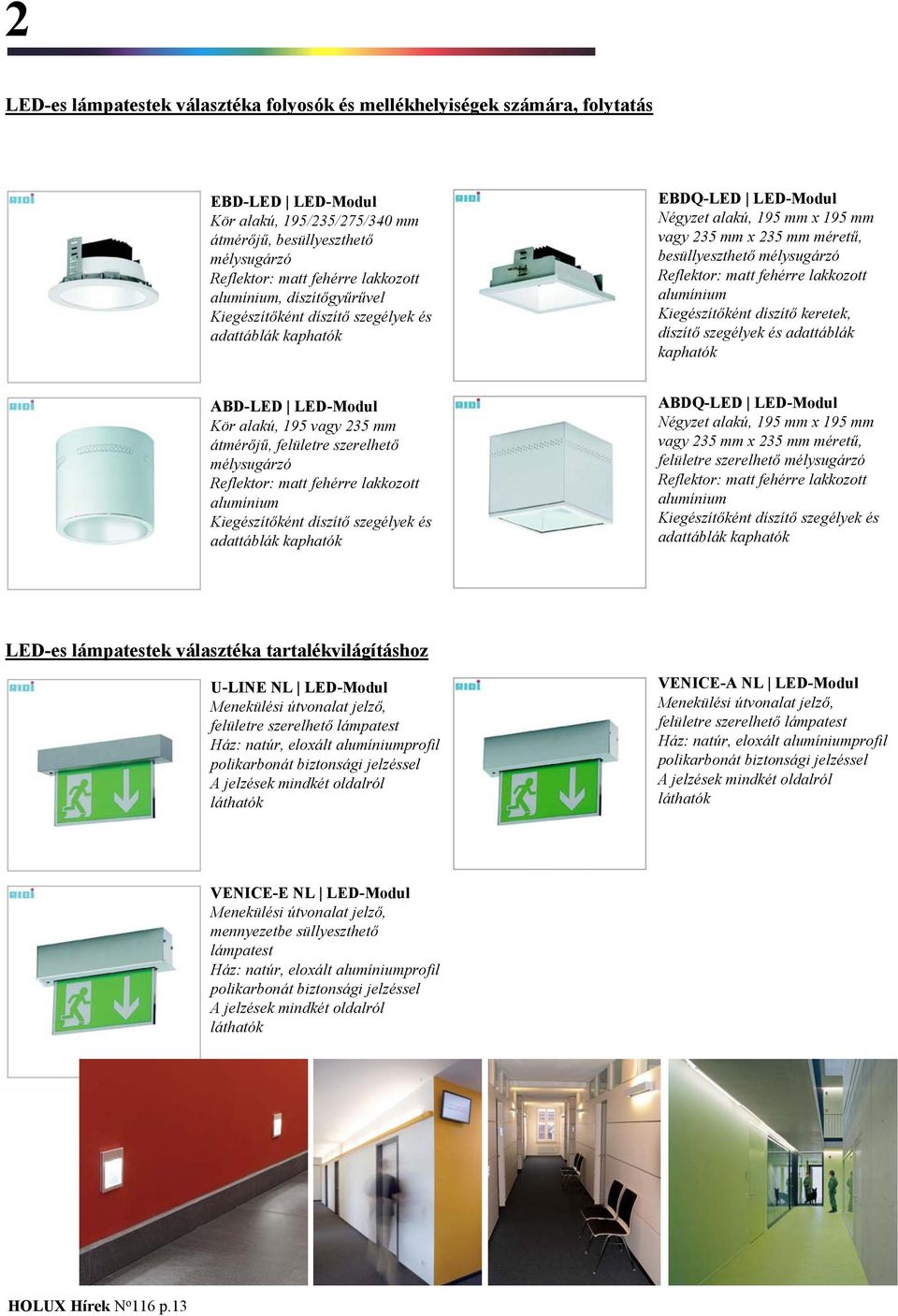

13 2 LED-es ek választéka folyosók és mellékhelyiségek számára, folytatás EBD-LED LED-Modul Kör alakú, 195/235/275/340 mm átmérőjű, besüllyeszthető mélysugárzó Reflektor: matt fehérre lakkozott alumínium, díszítőgyűrűvel Kiegészítőként díszítő szegélyek és adattáblák kaphatók EBDQ-LED LED-Modul Négyzet alakú, 195 mm x 195 mm vagy 235 mm x 235 mm méretű, besüllyeszthető mélysugárzó Reflektor: matt fehérre lakkozott alumínium Kiegészítőként díszítő keretek, díszítő szegélyek és adattáblák kaphatók ABD-LED LED-Modul Kör alakú, 195 vagy 235 mm átmérőjű, felületre szerelhető mélysugárzó Reflektor: matt fehérre lakkozott alumínium Kiegészítőként díszítő szegélyek és adattáblák kaphatók ABDQ-LED LED-Modul Négyzet alakú, 195 mm x 195 mm vagy 235 mm x 235 mm méretű, felületre szerelhető mélysugárzó Reflektor: matt fehérre lakkozott alumínium Kiegészítőként díszítő szegélyek és adattáblák kaphatók LED-es ek választéka tartalékvilágításhoz U-LINE NL LED-Modul Menekülési útvonalat jelző, felületre szerelhető Ház: natúr, eloxált alumíniumprofil polikarbonát biztonsági jelzéssel A jelzések mindkét oldalról láthatók VENICE-A NL LED-Modul Menekülési útvonalat jelző, felületre szerelhető Ház: natúr, eloxált alumíniumprofil polikarbonát biztonsági jelzéssel A jelzések mindkét oldalról láthatók VENICE-E NL LED-Modul Menekülési útvonalat jelző, mennyezetbe süllyeszthető Ház: natúr, eloxált alumíniumprofil polikarbonát biztonsági jelzéssel A jelzések mindkét oldalról láthatók HOLUX Hírek N o 116 p.13

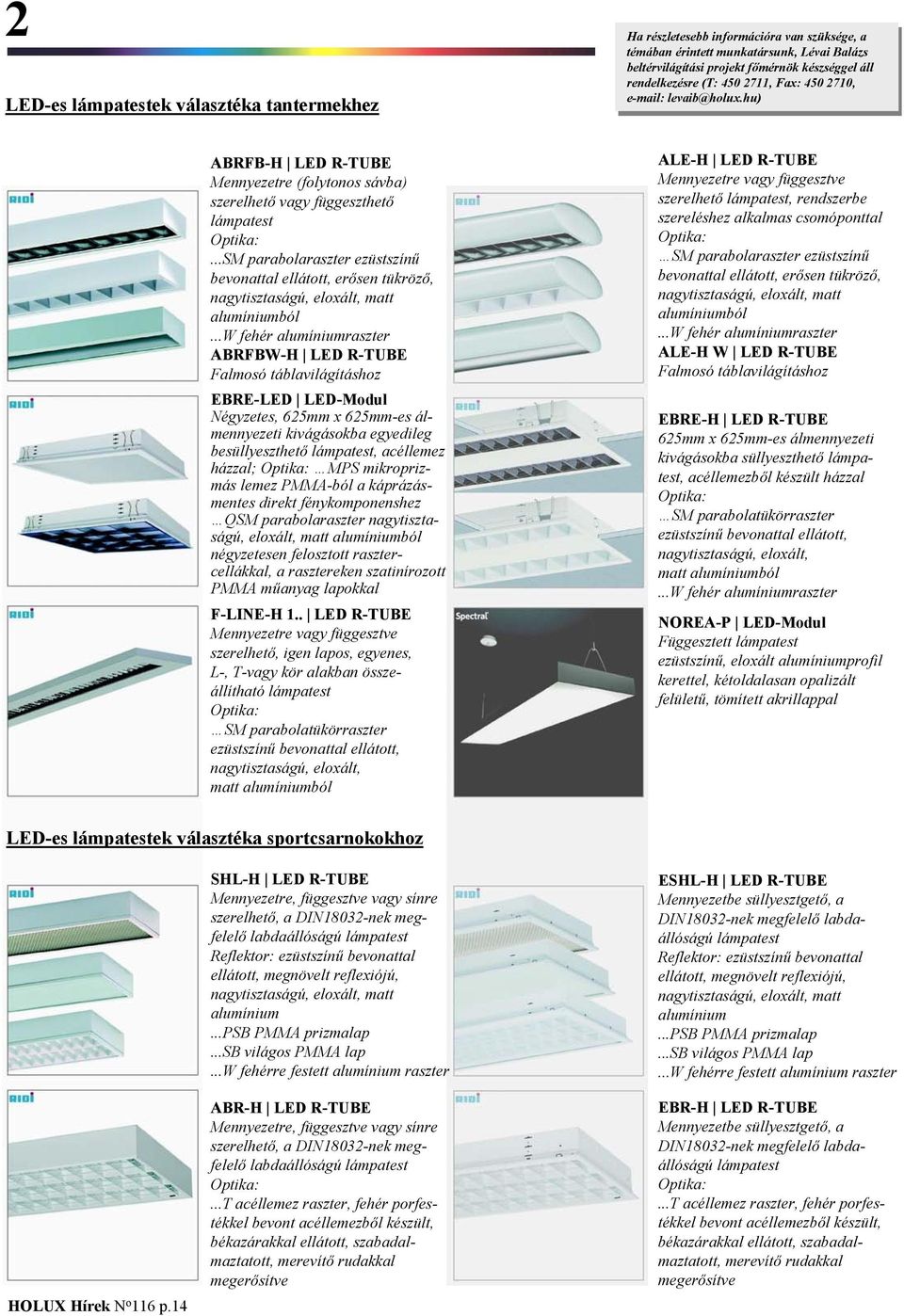

14 2 LED-es ek választéka tantermekhez Ha Ha részletesebb részletesebb információra információra van van szüksége, szüksége, a témában témában érintett érintett munkatársunk, Lévai Lévai Balázs Balázs beltérvilágítási projekt projekt főmérnök főmérnök készséggel készséggel áll áll rendelkezésre rendelkezésre (T: (T: , Fax: Fax: , levaib@holux.hu) ABRFB-H LED R-TUBE Mennyezetre (folytonos sávba) szerelhető vagy függeszthető...sm parabolaraszter ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból...w fehér alumíniumraszter ABRFBW-H LED R-TUBE Falmosó táblavilágításhoz EBRE-LED LED-Modul Négyzetes, 625mm x 625mm-es álmennyezeti kivágásokba egyedileg besüllyeszthető, acéllemez házzal; MPS mikroprizmás lemez PMMA-ból a káprázásmentes direkt fénykomponenshez QSM parabolaraszter nagytisztaságú, eloxált, matt alumíniumból négyzetesen felosztott rasztercellákkal, a rasztereken szatinírozott PMMA műanyag lapokkal F-LINE-H 1.. LED R-TUBE Mennyezetre vagy függesztve szerelhető, igen lapos, egyenes, L-, T-vagy kör alakban összeállítható SM parabolatükörraszter ezüstszínű bevonattal ellátott, nagytisztaságú, eloxált, matt alumíniumból ALE-H LED R-TUBE Mennyezetre vagy függesztve szerelhető, rendszerbe szereléshez alkalmas csomóponttal SM parabolaraszter ezüstszínű bevonattal ellátott, erősen tükröző, nagytisztaságú, eloxált, matt alumíniumból...w fehér alumíniumraszter ALE-H W LED R-TUBE Falmosó táblavilágításhoz EBRE-H LED R-TUBE 625mm x 625mm-es álmennyezeti kivágásokba süllyeszthető, acéllemezből készült házzal SM parabolatükörraszter ezüstszínű bevonattal ellátott, nagytisztaságú, eloxált, matt alumíniumból...w fehér alumíniumraszter NOREA-P LED-Modul Függesztett ezüstszínű, eloxált alumíniumprofil kerettel, kétoldalasan opalizált felületű, tömített akrillappal LED-es ek választéka sportcsarnokokhoz HOLUX Hírek N o 116 p.14 SHL-H LED R-TUBE Mennyezetre, függesztve vagy sínre szerelhető, a DIN18032-nek megfelelő labdaállóságú Reflektor: ezüstszínű bevonattal ellátott, megnövelt reflexiójú, nagytisztaságú, eloxált, matt alumínium...psb PMMA prizmalap...sb világos PMMA lap...w fehérre festett alumínium raszter ABR-H LED R-TUBE Mennyezetre, függesztve vagy sínre szerelhető, a DIN18032-nek megfelelő labdaállóságú...t acéllemez raszter, fehér porfestékkel bevont acéllemezből készült, békazárakkal ellátott, szabadalmaztatott, merevítő rudakkal megerősítve ESHL-H LED R-TUBE Mennyezetbe süllyesztgető, a DIN18032-nek megfelelő labdaállóságú Reflektor: ezüstszínű bevonattal ellátott, megnövelt reflexiójú, nagytisztaságú, eloxált, matt alumínium...psb PMMA prizmalap...sb világos PMMA lap...w fehérre festett alumínium raszter EBR-H LED R-TUBE Mennyezetbe süllyesztgető, a DIN18032-nek megfelelő labdaállóságú...t acéllemez raszter, fehér porfestékkel bevont acéllemezből készült, békazárakkal ellátott, szabadalmaztatott, merevítő rudakkal megerősítve

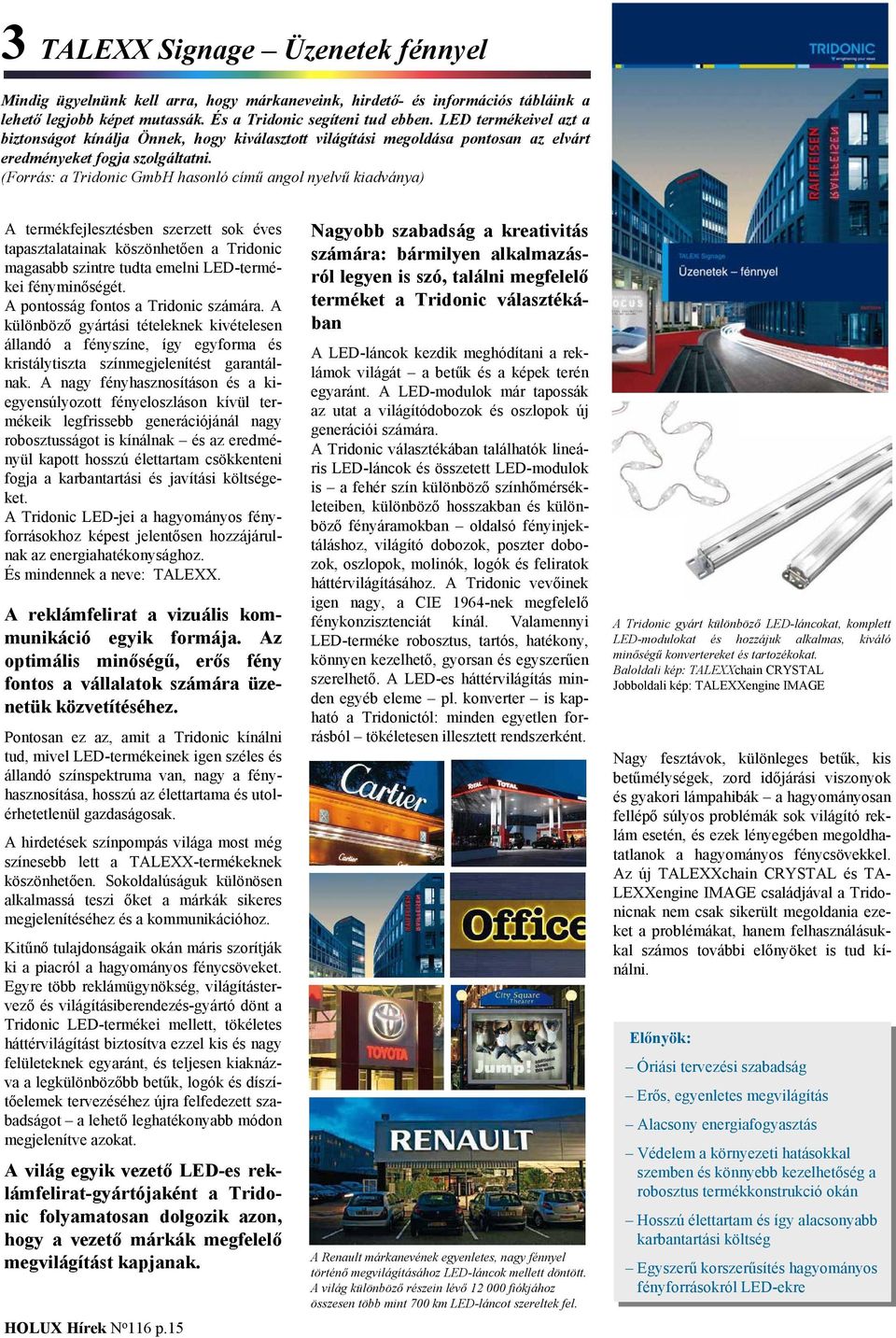

15 3 TALEXX Signage Üzenetek fénnyel Mindig ügyelnünk kell arra, hogy márkaneveink, hirdető- és információs tábláink a lehető legjobb képet mutassák. És a Tridonic segíteni tud ebben. LED termékeivel azt a biztonságot kínálja Önnek, hogy kiválasztott világítási megoldása pontosan az elvárt eredményeket fogja szolgáltatni. (Forrás: a Tridonic GmbH hasonló című angol nyelvű kiadványa) A termékfejlesztésben szerzett sok éves tapasztalatainak köszönhetően a Tridonic magasabb szintre tudta emelni LED-termékei fényminőségét. A pontosság fontos a Tridonic számára. A különböző gyártási tételeknek kivételesen állandó a fényszíne, így egyforma és kristálytiszta színmegjelenítést garantálnak. A nagy fényhasznosításon és a kiegyensúlyozott fényeloszláson kívül termékeik legfrissebb generációjánál nagy robosztusságot is kínálnak és az eredményül kapott hosszú élettartam csökkenteni fogja a karbantartási és javítási költségeket. A Tridonic LED-jei a hagyományos fényforrásokhoz képest jelentősen hozzájárulnak az energiahatékonysághoz. És mindennek a neve: TALEXX. A reklámfelirat a vizuális kommunikáció egyik formája. Az optimális minőségű, erős fény fontos a vállalatok számára üzenetük közvetítéséhez. Pontosan ez az, amit a Tridonic kínálni tud, mivel LED-termékeinek igen széles és állandó színspektruma van, nagy a fényhasznosítása, hosszú az élettartama és utolérhetetlenül gazdaságosak. A hirdetések színpompás világa most még színesebb lett a TALEXX-termékeknek köszönhetően. Sokoldalúságuk különösen alkalmassá teszi őket a márkák sikeres megjelenítéséhez és a kommunikációhoz. Kitűnő tulajdonságaik okán máris szorítják ki a piacról a hagyományos fénycsöveket. Egyre több reklámügynökség, világítástervező és világításiberendezés-gyártó dönt a Tridonic LED-termékei mellett, tökéletes háttérvilágítást biztosítva ezzel kis és nagy felületeknek egyaránt, és teljesen kiaknázva a legkülönbözőbb betűk, logók és díszítőelemek tervezéséhez újra felfedezett szabadságot a lehető leghatékonyabb módon megjelenítve azokat. A világ egyik vezető LED-es reklámfelirat-gyártójaként a Tridonic folyamatosan dolgozik azon, hogy a vezető márkák megfelelő megvilágítást kapjanak. HOLUX Hírek N o 116 p.15 Nagyobb szabadság a kreativitás számára: bármilyen alkalmazásról legyen is szó, találni megfelelő terméket a Tridonic választékában A LED-láncok kezdik meghódítani a reklámok világát a betűk és a képek terén egyaránt. A LED-modulok már tapossák az utat a világítódobozok és oszlopok új generációi számára. A Tridonic választékában találhatók lineáris LED-láncok és összetett LED-modulok is a fehér szín különböző színhőmérsékleteiben, különböző hosszakban és különböző fényáramokban oldalsó fényinjektáláshoz, világító dobozok, poszter dobozok, oszlopok, molinók, logók és feliratok háttérvilágításához. A Tridonic vevőinek igen nagy, a CIE 1964-nek megfelelő fénykonzisztenciát kínál. Valamennyi LED-terméke robosztus, tartós, hatékony, könnyen kezelhető, gyorsan és egyszerűen szerelhető. A LED-es háttérvilágítás minden egyéb eleme pl. konverter is kapható a Tridonictól: minden egyetlen forrásból tökéletesen illesztett rendszerként. A Renault márkanevének egyenletes, nagy fénnyel történő megvilágításához LED-láncok mellett döntött. A világ különböző részein lévő fiókjához összesen több mint 700 km LED-láncot szereltek fel. A Tridonic gyárt különböző LED-láncokat, komplett LED-modulokat és hozzájuk alkalmas, kiváló minőségű konvertereket és tartozékokat. Baloldali kép: TALEXXchain CRYSTAL Jobboldali kép: TALEXXengine IMAGE Nagy fesztávok, különleges betűk, kis betűmélységek, zord időjárási viszonyok és gyakori lámpahibák a hagyományosan fellépő súlyos problémák sok világító reklám, és ezek lényegében megoldhatatlanok a hagyományos fénycsövekkel. Az új TALEXXchain CRYSTAL és TA- LEXXengine IMAGE családjával a Tridonicnak nem csak sikerült megoldania ezeket a problémákat, hanem felhasználásukkal számos további előnyöket is tud kínálni. Előnyök: Óriási tervezési szabadság Erős, egyenletes megvilágítás Alacsony energiafogyasztás Védelem a környezeti hatásokkal szemben és és könnyebb kezelhetőség a robosztus termékkonstrukció okán okán Hosszú élettartam és és így így alacsonyabb karbantartási költség Egyszerű korszerűsítés hagyományos fényforrásokról LED-ekre

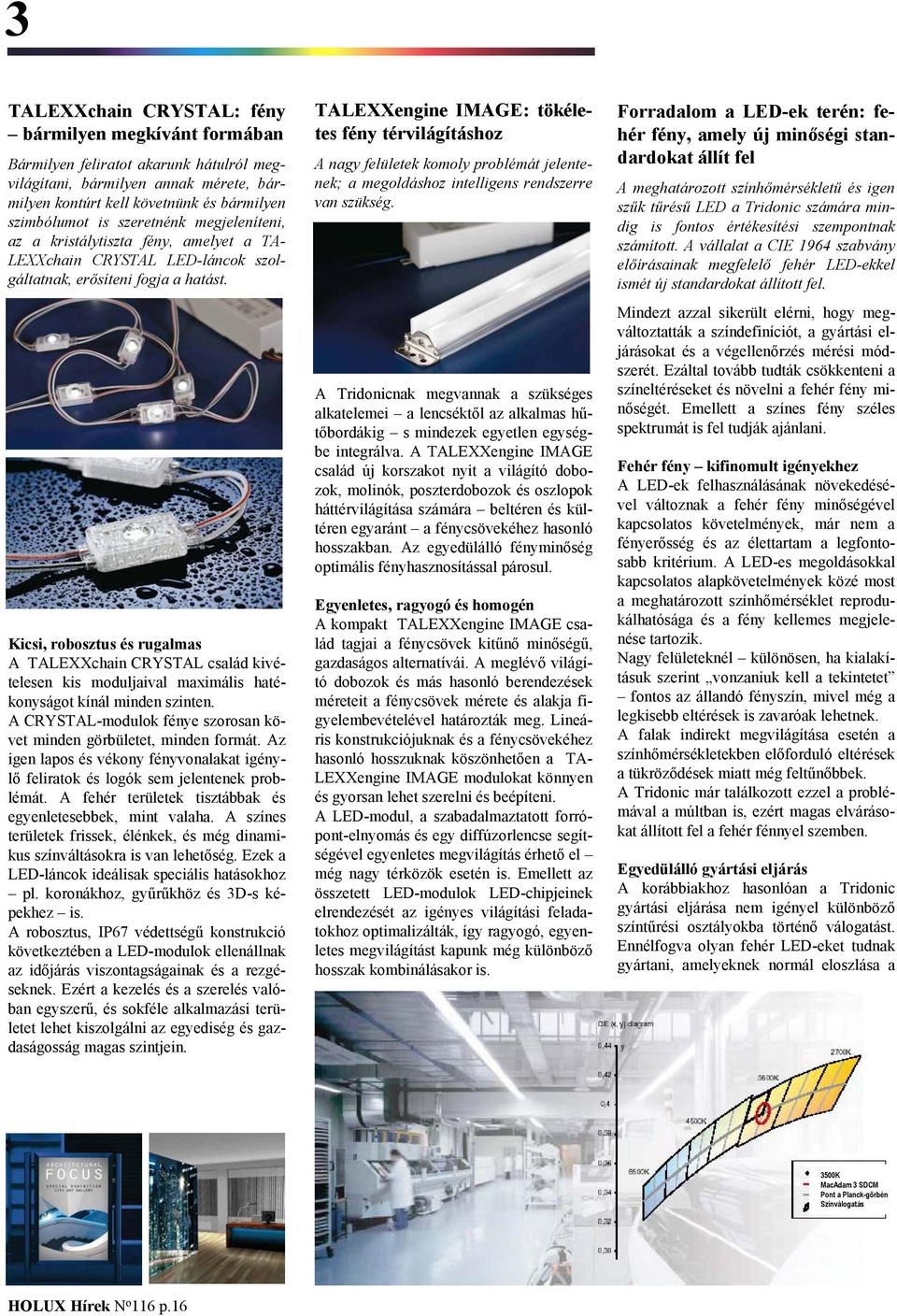

16 3 TALEXXchain CRYSTAL: fény bármilyen megkívánt formában Bármilyen feliratot akarunk hátulról megvilágítani, bármilyen annak mérete, bármilyen kontúrt kell követnünk és bármilyen szimbólumot is szeretnénk megjeleníteni, az a kristálytiszta fény, amelyet a TA- LEXXchain CRYSTAL LED-láncok szolgáltatnak, erősíteni fogja a hatást. Kicsi, robosztus és rugalmas A TALEXXchain CRYSTAL család kivételesen kis moduljaival maximális hatékonyságot kínál minden szinten. A CRYSTAL-modulok fénye szorosan követ minden görbületet, minden formát. Az igen lapos és vékony fényvonalakat igénylő feliratok és logók sem jelentenek problémát. A fehér területek tisztábbak és egyenletesebbek, mint valaha. A színes területek frissek, élénkek, és még dinamikus színváltásokra is van lehetőség. Ezek a LED-láncok ideálisak speciális hatásokhoz pl. koronákhoz, gyűrűkhöz és 3D-s képekhez is. A robosztus, IP67 védettségű konstrukció következtében a LED-modulok ellenállnak az időjárás viszontagságainak és a rezgéseknek. Ezért a kezelés és a szerelés valóban egyszerű, és sokféle alkalmazási területet lehet kiszolgálni az egyediség és gazdaságosság magas szintjein. TALEXXengine IMAGE: tökéletes fény térvilágításhoz A nagy felületek komoly problémát jelentenek; a megoldáshoz intelligens rendszerre van szükség. A Tridonicnak megvannak a szükséges alkatelemei a lencséktől az alkalmas hűtőbordákig s mindezek egyetlen egységbe integrálva. A TALEXXengine IMAGE család új korszakot nyit a világító dobozok, molinók, poszterdobozok és oszlopok háttérvilágítása számára beltéren és kültéren egyaránt a fénycsövekéhez hasonló hosszakban. Az egyedülálló fényminőség optimális fényhasznosítással párosul. Egyenletes, ragyogó és homogén A kompakt TALEXXengine IMAGE család tagjai a fénycsövek kitűnő minőségű, gazdaságos alternatívái. A meglévő világító dobozok és más hasonló berendezések méreteit a fénycsövek mérete és alakja figyelembevételével határozták meg. Lineáris konstrukciójuknak és a fénycsövekéhez hasonló hosszuknak köszönhetően a TA- LEXXengine IMAGE modulokat könnyen és gyorsan lehet szerelni és beépíteni. A LED-modul, a szabadalmaztatott forrópont-elnyomás és egy diffúzorlencse segítségével egyenletes megvilágítás érhető el még nagy térközök is. Emellett az összetett LED-modulok LED-chipjeinek elrendezését az igényes világítási feladatokhoz optimalizálták, így ragyogó, egyenletes megvilágítást kapunk még különböző hosszak kombinálásakor is. Forradalom a LED-ek terén: fehér fény, amely új minőségi standardokat állít fel A meghatározott színhőmérsékletű és igen szűk tűrésű LED a Tridonic számára mindig is fontos értékesítési szempontnak számított. A vállalat a CIE 1964 szabvány előírásainak megfelelő fehér LED-ekkel ismét új standardokat állított fel. Mindezt azzal sikerült elérni, hogy megváltoztatták a színdefiníciót, a gyártási eljárásokat és a végellenőrzés mérési módszerét. Ezáltal tovább tudták csökkenteni a színeltéréseket és növelni a fehér fény minőségét. Emellett a színes fény széles spektrumát is fel tudják ajánlani. Fehér fény kifinomult igényekhez A LED-ek felhasználásának növekedésével változnak a fehér fény minőségével kapcsolatos követelmények, már nem a fényerősség és az élettartam a legfontosabb kritérium. A LED-es megoldásokkal kapcsolatos alapkövetelmények közé most a meghatározott színhőmérséklet reprodukálhatósága és a fény kellemes megjelenése tartozik. Nagy felületeknél különösen, ha kialakításuk szerint vonzaniuk kell a tekintetet fontos az állandó fényszín, mivel még a legkisebb eltérések is zavaróak lehetnek. A falak indirekt megvilágítása a színhőmérsékletekben előforduló eltérések a tükröződések miatt még feltűnőbbek. A Tridonic már találkozott ezzel a problémával a múltban is, ezért magas elvárásokat állított fel a fehér fénnyel szemben. Egyedülálló gyártási eljárás A korábbiakhoz hasonlóan a Tridonic gyártási eljárása nem igényel különböző színtűrési osztályokba történő válogatást. Ennélfogva olyan fehér LED-eket tudnak gyártani, amelyeknek normál eloszlása a 3500K MacAdam 3 SDCM Pont a Planck-görbén Színválogatás HOLUX Hírek N o 116 p.16

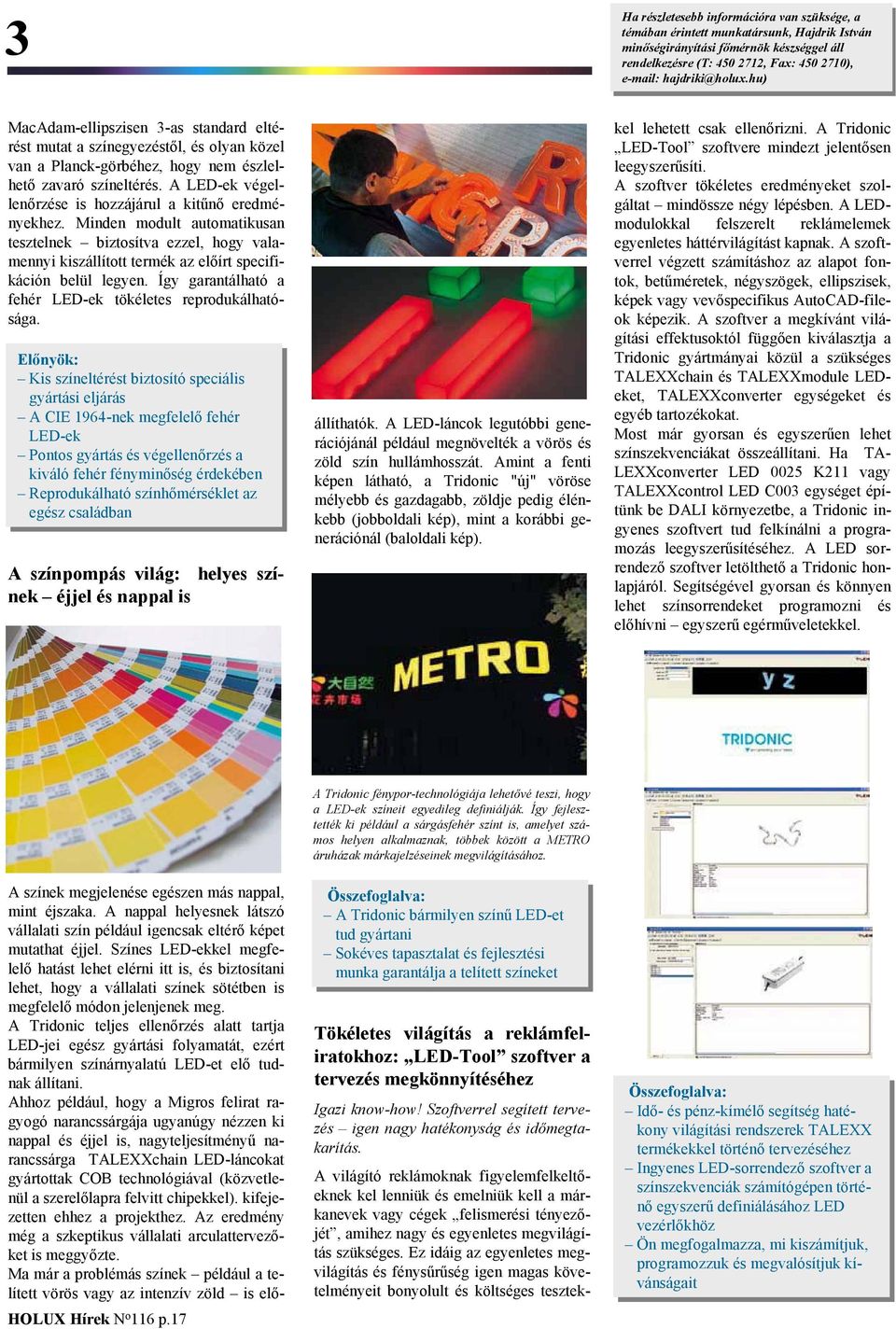

17 3 Ha Ha részletesebb részletesebb információra információra van van szüksége, szüksége, a témában témában érintett érintett munkatársunk, Hajdrik Hajdrik István István minőségirányítási főmérnök főmérnök készséggel készséggel áll áll rendelkezésre rendelkezésre (T: (T: , Fax: Fax: ), hajdriki@holux.hu) MacAdam-ellipszisen 3-as standard eltérést mutat a színegyezéstől, és olyan közel van a Planck-görbéhez, hogy nem észlelhető zavaró színeltérés. A LED-ek végellenőrzése is hozzájárul a kitűnő eredményekhez. Minden modult automatikusan tesztelnek biztosítva ezzel, hogy valamennyi kiszállított termék az előírt specifikáción belül legyen. Így garantálható a fehér LED-ek tökéletes reprodukálhatósága. Előnyök: Kis Kis színeltérést biztosító speciális gyártási eljárás A CIE CIE 1964-nek megfelelő fehér LED-ek Pontos gyártás és és végellenőrzés a kiváló fehér fehér fényminőség érdekében Reprodukálható színhőmérséklet az az egész családban A színpompás világ: helyes színek éjjel és nappal is állíthatók. A LED-láncok legutóbbi generációjánál például megnövelték a vörös és zöld szín hullámhosszát. Amint a fenti képen látható, a Tridonic "új" vöröse mélyebb és gazdagabb, zöldje pedig élénkebb (jobboldali kép), mint a korábbi generációnál (baloldali kép). kel lehetett csak ellenőrizni. A Tridonic LED-Tool szoftvere mindezt jelentősen leegyszerűsíti. A szoftver tökéletes eredményeket szolgáltat mindössze négy lépésben. A LEDmodulokkal felszerelt reklámelemek egyenletes háttérvilágítást kapnak. A szoftverrel végzett számításhoz az alapot fontok, betűméretek, négyszögek, ellipszisek, képek vagy vevőspecifikus AutoCAD-fileok képezik. A szoftver a megkívánt világítási effektusoktól függően kiválasztja a Tridonic gyártmányai közül a szükséges TALEXXchain és TALEXXmodule LEDeket, TALEXXconverter egységeket és egyéb tartozékokat. Most már gyorsan és egyszerűen lehet színszekvenciákat összeállítani. Ha TA- LEXXconverter LED 0025 K211 vagy TALEXXcontrol LED C003 egységet építünk be DALI környezetbe, a Tridonic ingyenes szoftvert tud felkínálni a programozás leegyszerűsítéséhez. A LED sorrendező szoftver letölthető a Tridonic honlapjáról. Segítségével gyorsan és könnyen lehet színsorrendeket programozni és előhívni egyszerű egérműveletekkel. A Tridonic fénypor-technológiája lehetővé teszi, hogy a LED-ek színeit egyedileg definiálják. Így fejlesztették ki például a sárgásfehér színt is, amelyet számos helyen alkalmaznak, többek között a METRO áruházak márkajelzéseinek megvilágításához. A színek megjelenése egészen más nappal, mint éjszaka. A nappal helyesnek látszó vállalati szín például igencsak eltérő képet mutathat éjjel. Színes LED-ekkel megfelelő hatást lehet elérni itt is, és biztosítani lehet, hogy a vállalati színek sötétben is megfelelő módon jelenjenek meg. A Tridonic teljes ellenőrzés alatt tartja LED-jei egész gyártási folyamatát, ezért bármilyen színárnyalatú LED-et elő tudnak állítani. Ahhoz például, hogy a Migros felirat ragyogó narancssárgája ugyanúgy nézzen ki nappal és éjjel is, nagyteljesítményű narancssárga TALEXXchain LED-láncokat gyártottak COB technológiával (közvetlenül a szerelőlapra felvitt chipekkel). kifejezetten ehhez a projekthez. Az eredmény még a szkeptikus vállalati arculattervezőket is meggyőzte. Ma már a problémás színek például a telített vörös vagy az intenzív zöld is elő- HOLUX Hírek N o 116 p.17 Összefoglalva: A Tridonic bármilyen színű LED-et tud tud gyártani Sokéves tapasztalat és és fejlesztési munka garantálja a telített színeket Tökéletes világítás a reklámfeliratokhoz: LED-Tool szoftver a tervezés megkönnyítéséhez Igazi know-how! Szoftverrel segített tervezés igen nagy hatékonyság és időmegtakarítás. A világító reklámoknak figyelemfelkeltőeknek kel lenniük és emelniük kell a márkanevek vagy cégek felismerési tényezőjét, amihez nagy és egyenletes megvilágítás szükséges. Ez idáig az egyenletes megvilágítás és fénysűrűség igen magas követelményeit bonyolult és költséges tesztek- Összefoglalva: Idő- és és pénz-kímélő segítség hatékonkony világítási rendszerek TALEXX termékekkel történő tervezéséhez Ingyenes LED-sorrendező szoftver a színszekvenciák számítógépen történnő egyszerű definiálásához LED LED haté- vezérlőkhöz Ön Ön megfogalmazza, mi mi kiszámítjuk, programozzuk és és megvalósítjuk kívánságait kí-

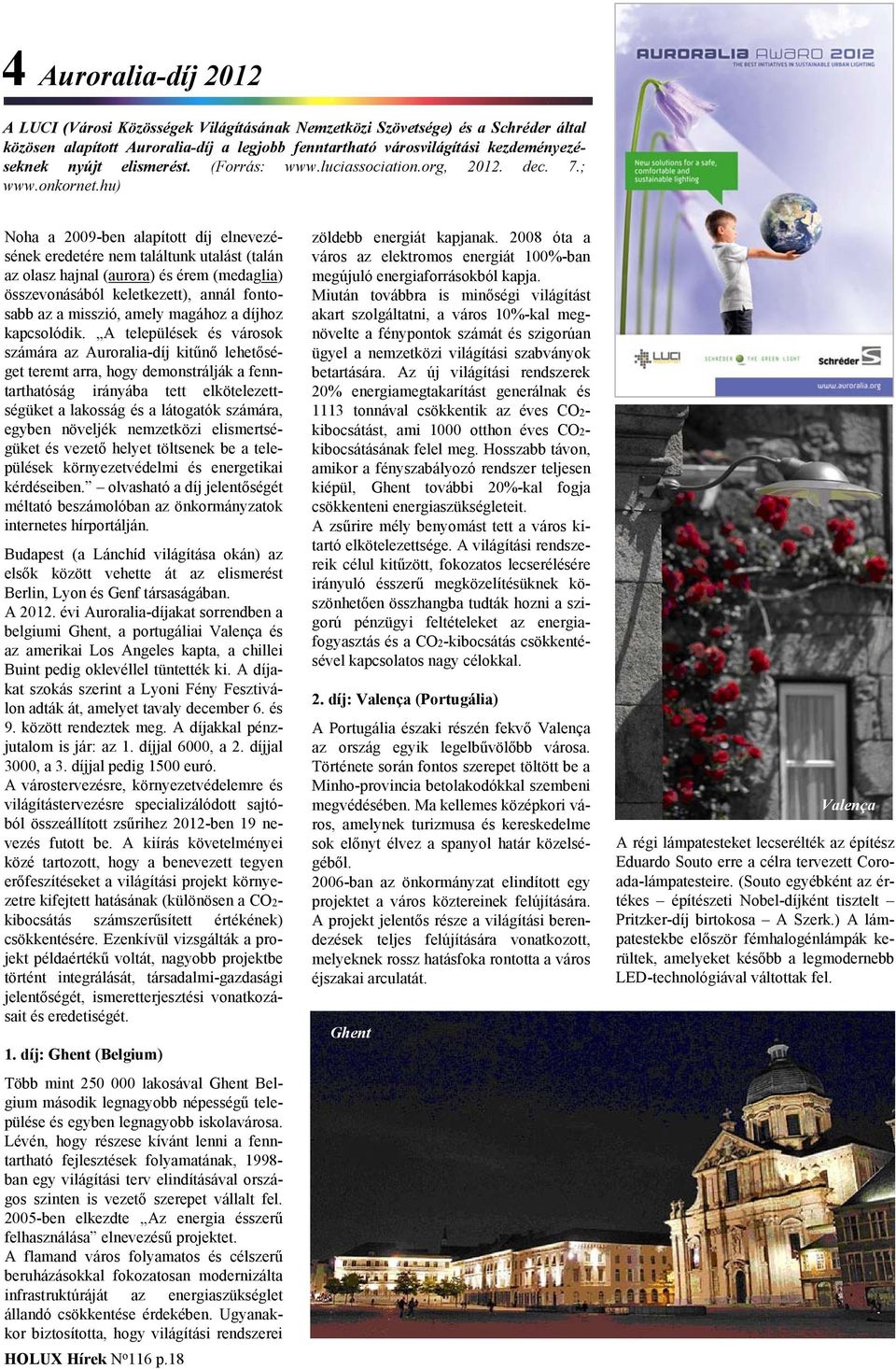

18 4 Auroralia-díj 2012 A LUCI (Városi Közösségek Világításának Nemzetközi Szövetsége) és a Schréder által közösen alapított Auroralia-díj a legjobb fenntartható városvilágítási kezdeményezéseknek nyújt elismerést. (Forrás: dec. 7.; Noha a 2009-ben alapított díj elnevezésének eredetére nem találtunk utalást (talán az olasz hajnal (aurora) és érem (medaglia) összevonásából keletkezett), annál fontosabb az a misszió, amely magához a díjhoz kapcsolódik. A települések és városok számára az Auroralia-díj kitűnő lehetőséget teremt arra, hogy demonstrálják a fenntarthatóság irányába tett elkötelezettségüket a lakosság és a látogatók számára, egyben növeljék nemzetközi elismertségüket és vezető helyet töltsenek be a települések környezetvédelmi és energetikai kérdéseiben. olvasható a díj jelentőségét méltató beszámolóban az önkormányzatok internetes hírportálján. Budapest (a Lánchíd világítása okán) az elsők között vehette át az elismerést Berlin, Lyon és Genf társaságában. A évi Auroralia-díjakat sorrendben a belgiumi Ghent, a portugáliai Valença és az amerikai Los Angeles kapta, a chillei Buint pedig oklevéllel tüntették ki. A díjakat szokás szerint a Lyoni Fény Fesztiválon adták át, amelyet tavaly december 6. és 9. között rendeztek meg. A díjakkal pénzjutalom is jár: az 1. díjjal 6000, a 2. díjjal 3000, a 3. díjjal pedig 1500 euró. A várostervezésre, környezetvédelemre és világítástervezésre specializálódott sajtóból összeállított zsűrihez 2012-ben 19 nevezés futott be. A kiírás követelményei közé tartozott, hogy a benevezett tegyen erőfeszítéseket a világítási projekt környezetre kifejtett hatásának (különösen a CO2- kibocsátás számszerűsített értékének) csökkentésére. Ezenkívül vizsgálták a projekt példaértékű voltát, nagyobb projektbe történt integrálását, társadalmi-gazdasági jelentőségét, ismeretterjesztési vonatkozásait és eredetiségét. 1. díj: Ghent (Belgium) Több mint lakosával Ghent Belgium második legnagyobb népességű települése és egyben legnagyobb iskolavárosa. Lévén, hogy részese kívánt lenni a fenntartható fejlesztések folyamatának, ban egy világítási terv elindításával országos szinten is vezető szerepet vállalt fel ben elkezdte Az energia ésszerű felhasználása elnevezésű projektet. A flamand város folyamatos és célszerű beruházásokkal fokozatosan modernizálta infrastruktúráját az energiaszükséglet állandó csökkentése érdekében. Ugyanakkor biztosította, hogy világítási rendszerei HOLUX Hírek N o 116 p.18 zöldebb energiát kapjanak óta a város az elektromos energiát 100%-ban megújuló energiaforrásokból kapja. Miután továbbra is minőségi világítást akart szolgáltatni, a város 10%-kal megnövelte a fénypontok számát és szigorúan ügyel a nemzetközi világítási szabványok betartására. Az új világítási rendszerek 20% energiamegtakarítást generálnak és 1113 tonnával csökkentik az éves CO2- kibocsátást, ami 1000 otthon éves CO2- kibocsátásának felel meg. Hosszabb távon, amikor a fényszabályozó rendszer teljesen kiépül, Ghent további 20%-kal fogja csökkenteni energiaszükségleteit. A zsűrire mély benyomást tett a város kitartó elkötelezettsége. A világítási rendszereik célul kitűzött, fokozatos lecserélésére irányuló ésszerű megközelítésüknek köszönhetően összhangba tudták hozni a szigorú pénzügyi feltételeket az energiafogyasztás és a CO2-kibocsátás csökkentésével kapcsolatos nagy célokkal. 2. díj: Valença (Portugália) A Portugália északi részén fekvő Valença az ország egyik legelbűvölőbb városa. Története során fontos szerepet töltött be a Minho-provincia betolakodókkal szembeni megvédésében. Ma kellemes középkori város, amelynek turizmusa és kereskedelme sok előnyt élvez a spanyol határ közelségéből ban az önkormányzat elindított egy projektet a város köztereinek felújítására. A projekt jelentős része a világítási berendezések teljes felújítására vonatkozott, melyeknek rossz hatásfoka rontotta a város éjszakai arculatát. Ghent Valença A régi eket lecserélték az építész Eduardo Souto erre a célra tervezett Coroada-eire. (Souto egyébként az értékes építészeti Nobel-díjként tisztelt Pritzker-díj birtokosa A Szerk.) A ekbe először fémhalogénlámpák kerültek, amelyeket később a legmodernebb LED-technológiával váltottak fel.

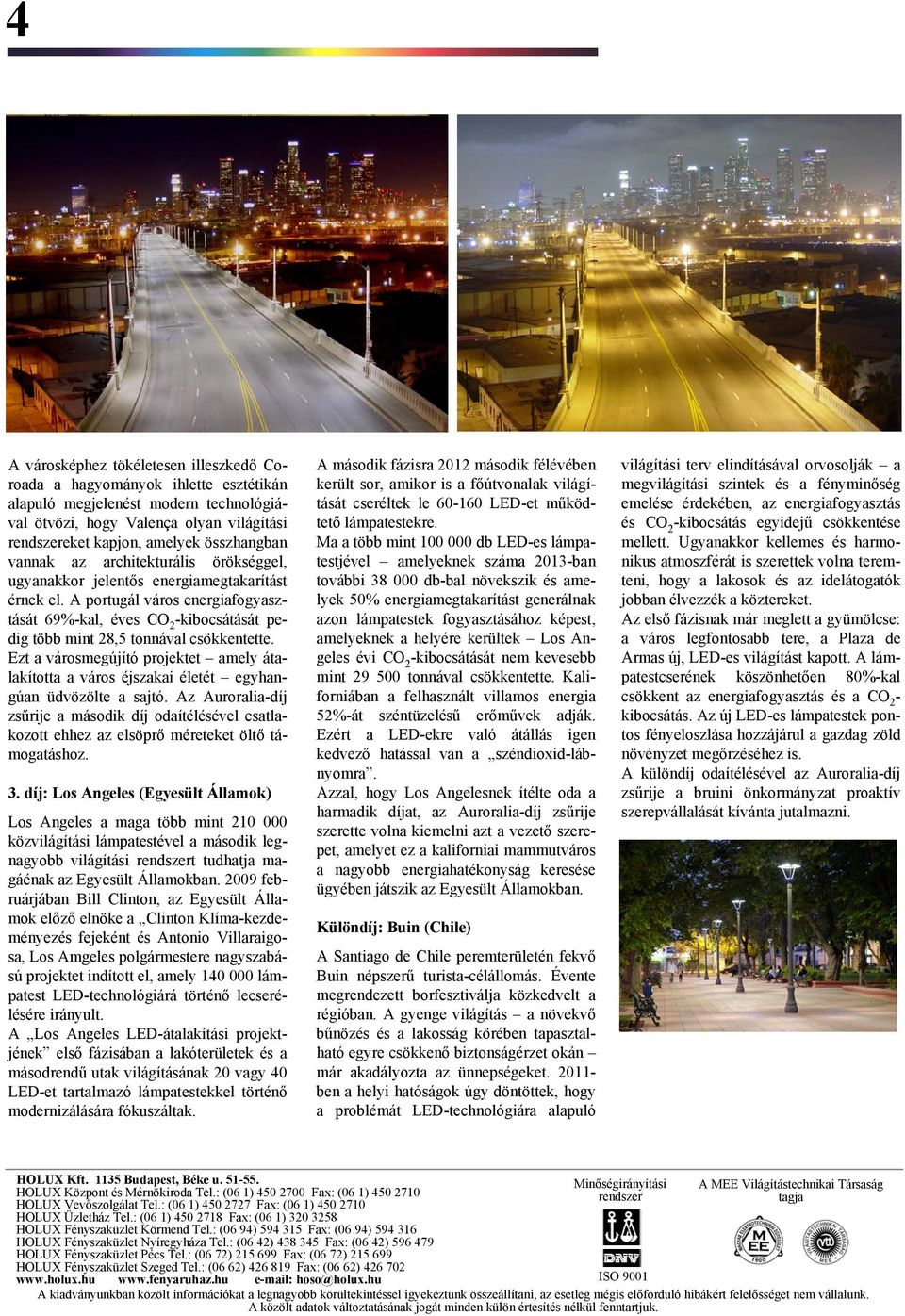

19 4 A városképhez tökéletesen illeszkedő Coroada a hagyományok ihlette esztétikán alapuló megjelenést modern technológiával ötvözi, hogy Valença olyan világítási rendszereket kapjon, amelyek összhangban vannak az architekturális örökséggel, ugyanakkor jelentős energiamegtakarítást érnek el. A portugál város energiafogyasztását 69%-kal, éves CO 2 -kibocsátását pedig több mint 28,5 tonnával csökkentette. Ezt a városmegújító projektet amely átalakította a város éjszakai életét egyhangúan üdvözölte a sajtó. Az Auroralia-díj zsűrije a második díj odaítélésével csatlakozott ehhez az elsöprő méreteket öltő támogatáshoz. 3. díj: Los Angeles (Egyesült Államok) Los Angeles a maga több mint közvilágítási ével a második legnagyobb világítási rendszert tudhatja magáénak az Egyesült Államokban februárjában Bill Clinton, az Egyesült Államok előző elnöke a Clinton Klíma-kezdeményezés fejeként és Antonio Villaraigosa, Los Amgeles polgármestere nagyszabású projektet indított el, amely LED-technológiárá történő lecserélésére irányult. A Los Angeles LED-átalakítási projektjének első fázisában a lakóterületek és a másodrendű utak világításának 20 vagy 40 LED-et tartalmazó ekkel történő modernizálására fókuszáltak. A második fázisra 2012 második félévében került sor, amikor is a főútvonalak világítását cseréltek le LED-et működtető ekre. Ma a több mint db LED-es jével amelyeknek száma 2013-ban további db-bal növekszik és amelyek 50% energiamegtakarítást generálnak azon ek fogyasztásához képest, amelyeknek a helyére kerültek Los Angeles évi CO 2 -kibocsátását nem kevesebb mint tonnával csökkentette. Kaliforniában a felhasznált villamos energia 52%-át széntüzelésű erőművek adják. Ezért a LED-ekre való átállás igen kedvező hatással van a széndioxid-lábnyomra. Azzal, hogy Los Angelesnek ítélte oda a harmadik díjat, az Auroralia-díj zsűrije szerette volna kiemelni azt a vezető szerepet, amelyet ez a kaliforniai mammutváros a nagyobb energiahatékonyság keresése ügyében játszik az Egyesült Államokban. Különdíj: Buin (Chile) A Santiago de Chile peremterületén fekvő Buin népszerű turista-célállomás. Évente megrendezett borfesztiválja közkedvelt a régióban. A gyenge világítás a növekvő bűnözés és a lakosság körében tapasztalható egyre csökkenő biztonságérzet okán már akadályozta az ünnepségeket ben a helyi hatóságok úgy döntöttek, hogy a problémát LED-technológiára alapuló világítási terv elindításával orvosolják a megvilágítási szintek és a fényminőség emelése érdekében, az energiafogyasztás és CO 2 -kibocsátás egyidejű csökkentése mellett. Ugyanakkor kellemes és harmonikus atmoszférát is szerettek volna teremteni, hogy a lakosok és az idelátogatók jobban élvezzék a köztereket. Az első fázisnak már meglett a gyümölcse: a város legfontosabb tere, a Plaza de Armas új, LED-es világítást kapott. A cserének köszönhetően 80%-kal csökkent az energiafogyasztás és a CO 2 - kibocsátás. Az új LED-es ek pontos fényeloszlása hozzájárul a gazdag zöld növényzet megőrzéséhez is. A különdíj odaítélésével az Auroralia-díj zsűrije a bruini önkormányzat proaktív szerepvállalását kívánta jutalmazni. HOLUX Kft Budapest, Béke u HOLUX Központ és Mérnökiroda Tel.: (06 1) Fax: (06 1) HOLUX Vevőszolgálat Tel.: (06 1) Fax: (06 1) HOLUX Üzletház Tel.: (06 1) Fax: (06 1) HOLUX Fényszaküzlet Körmend Tel.: (06 94) Fax: (06 94) HOLUX Fényszaküzlet Nyíregyháza Tel.: (06 42) Fax: (06 42) HOLUX Fényszaküzlet Pécs Tel.: (06 72) Fax: (06 72) HOLUX Fényszaküzlet Szeged Tel.: (06 62) Fax: (06 62) hoso@holux.hu Minőségirányítási rendszer A MEE Világítástechnikai Társaság tagja ISO 9001 A kiadványunkban közölt információkat a legnagyobb körültekintéssel igyekeztünk összeállítani, az esetleg mégis előforduló hibákért felelősséget nem vállalunk. A közölt adatok változtatásának jogát minden külön értesítés nélkül fenntartjuk.
