Voice-Fax leírása. GSM Fax adapter TVF 111, LCD kijelzővel Felhasználói kézikönyv v1.0

Átírás

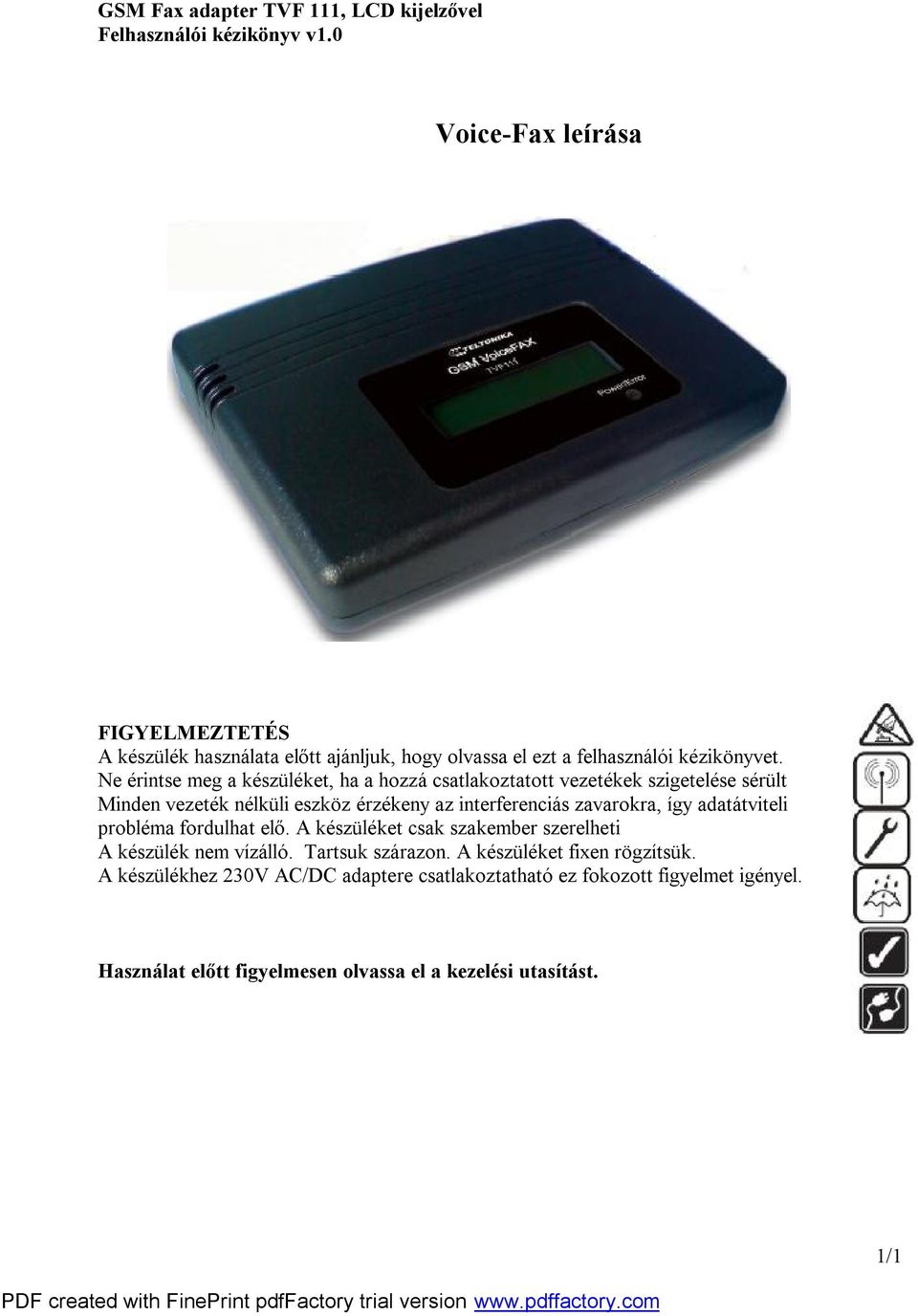

1 GSM Fax adapter TVF 111, LCD kijelzővel Felhasználói kézikönyv v1.0 Voice-Fax leírása FIGYELMEZTETÉS A készülék használata előtt ajánljuk, hogy olvassa el ezt a felhasználói kézikönyvet. Ne érintse meg a készüléket, ha a hozzá csatlakoztatott vezetékek szigetelése sérült Minden vezeték nélküli eszköz érzékeny az interferenciás zavarokra, így adatátviteli probléma fordulhat elő. A készüléket csak szakember szerelheti A készülék nem vízálló. Tartsuk szárazon. A készüléket fixen rögzítsük. A készülékhez 230V AC/DC adaptere csatlakoztatható ez fokozott figyelmet igényel. Használat előtt figyelmesen olvassa el a kezelési utasítást. 1/1

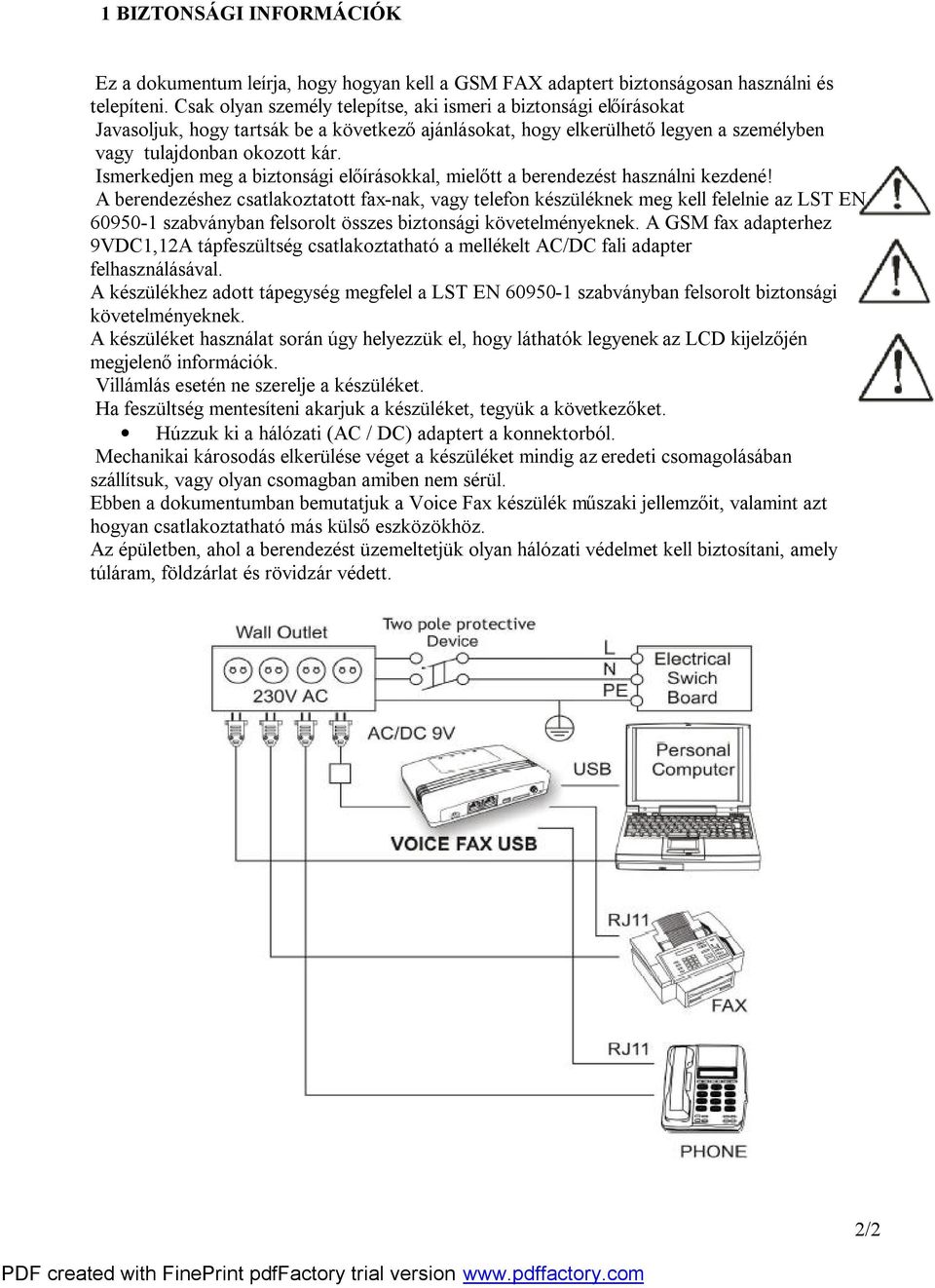

2 1 BIZTONSÁGI INFORMÁCIÓK Ez a dokumentum leírja, hogy hogyan kell a GSM FAX adaptert biztonságosan használni és telepíteni. Csak olyan személy telepítse, aki ismeri a biztonsági előírásokat Javasoljuk, hogy tartsák be a következő ajánlásokat, hogy elkerülhető legyen a személyben vagy tulajdonban okozott kár. Ismerkedjen meg a biztonsági előírásokkal, mielőtt a berendezést használni kezdené! A berendezéshez csatlakoztatott fax-nak, vagy telefon készüléknek meg kell felelnie az LST EN szabványban felsorolt összes biztonsági követelményeknek. A GSM fax adapterhez 9VDC1,12A tápfeszültség csatlakoztatható a mellékelt AC/DC fali adapter felhasználásával. A készülékhez adott tápegység megfelel a LST EN szabványban felsorolt biztonsági követelményeknek. A készüléket használat során úgy helyezzük el, hogy láthatók legyenek az LCD kijelzőjén megjelenő információk. Villámlás esetén ne szerelje a készüléket. Ha feszültség mentesíteni akarjuk a készüléket, tegyük a következőket. Húzzuk ki a hálózati (AC / DC) adaptert a konnektorból. Mechanikai károsodás elkerülése véget a készüléket mindig az eredeti csomagolásában szállítsuk, vagy olyan csomagban amiben nem sérül. Ebben a dokumentumban bemutatjuk a Voice Fax készülék műszaki jellemzőit, valamint azt hogyan csatlakoztatható más külső eszközökhöz. Az épületben, ahol a berendezést üzemeltetjük olyan hálózati védelmet kell biztosítani, amely túláram, földzárlat és rövidzár védett. 2/2

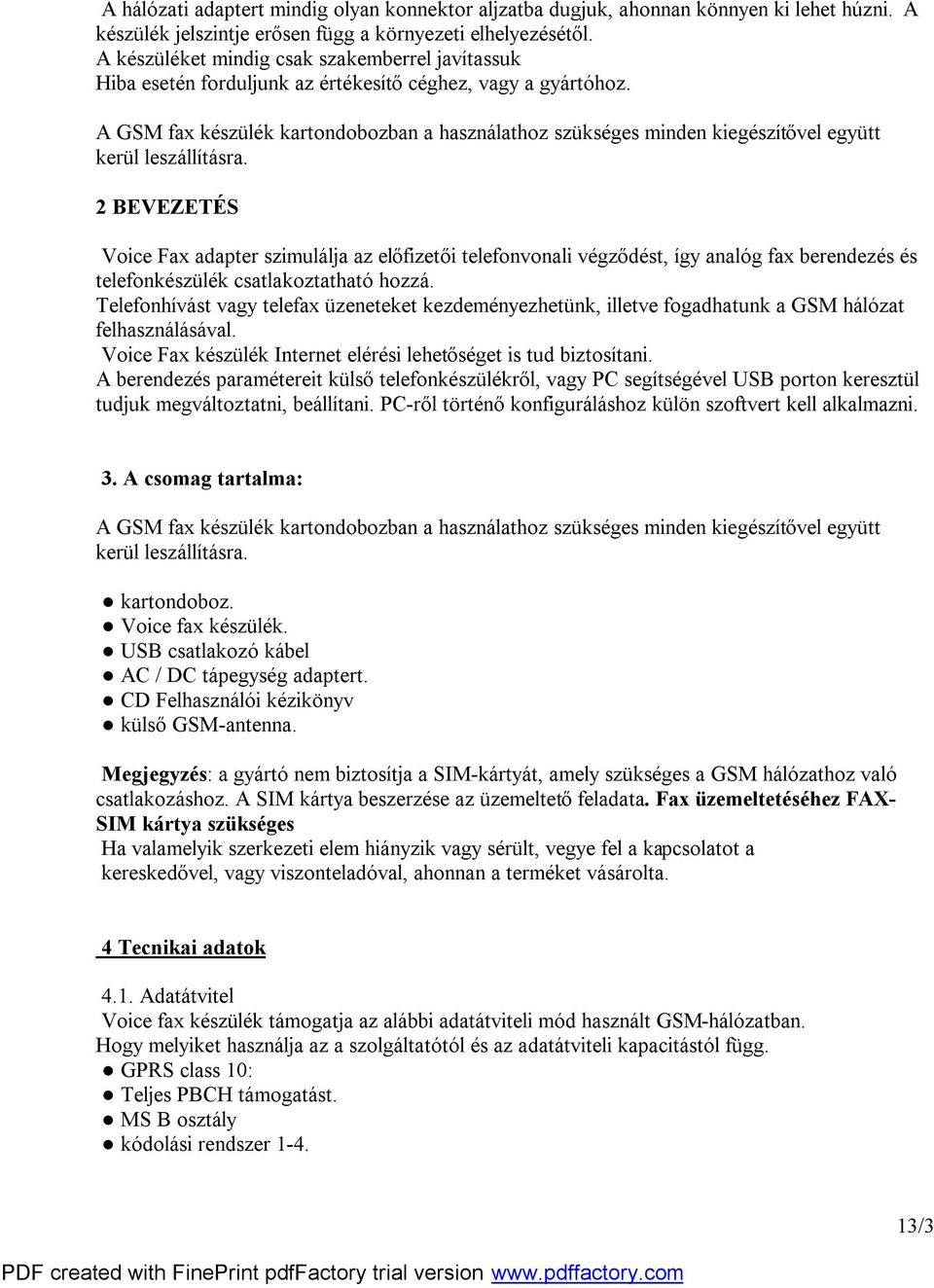

3 A hálózati adaptert mindig olyan konnektor aljzatba dugjuk, ahonnan könnyen ki lehet húzni. A készülék jelszintje erősen függ a környezeti elhelyezésétől. A készüléket mindig csak szakemberrel javítassuk Hiba esetén forduljunk az értékesítő céghez, vagy a gyártóhoz. A GSM fax készülék kartondobozban a használathoz szükséges minden kiegészítővel együtt kerül leszállításra. 2 BEVEZETÉS Voice Fax adapter szimulálja az előfizetői telefonvonali végződést, így analóg fax berendezés és telefonkészülék csatlakoztatható hozzá. Telefonhívást vagy telefax üzeneteket kezdeményezhetünk, illetve fogadhatunk a GSM hálózat felhasználásával. Voice Fax készülék Internet elérési lehetőséget is tud biztosítani. A berendezés paramétereit külső telefonkészülékről, vagy PC segítségével USB porton keresztül tudjuk megváltoztatni, beállítani. PC-ről történő konfiguráláshoz külön szoftvert kell alkalmazni. 3. A csomag tartalma: A GSM fax készülék kartondobozban a használathoz szükséges minden kiegészítővel együtt kerül leszállításra. kartondoboz. Voice fax készülék. USB csatlakozó kábel AC / DC tápegység adaptert. CD Felhasználói kézikönyv külső GSM-antenna. Megjegyzés: a gyártó nem biztosítja a SIM-kártyát, amely szükséges a GSM hálózathoz való csatlakozáshoz. A SIM kártya beszerzése az üzemeltető feladata. Fax üzemeltetéséhez FAX- SIM kártya szükséges Ha valamelyik szerkezeti elem hiányzik vagy sérült, vegye fel a kapcsolatot a kereskedővel, vagy viszonteladóval, ahonnan a terméket vásárolta. 4 Tecnikai adatok 4.1. Adatátvitel Voice fax készülék támogatja az alábbi adatátviteli mód használt GSM-hálózatban. Hogy melyiket használja az a szolgáltatótól és az adatátviteli kapacitástól függ. GPRS class 10: Teljes PBCH támogatást. MS B osztály kódolási rendszer /3

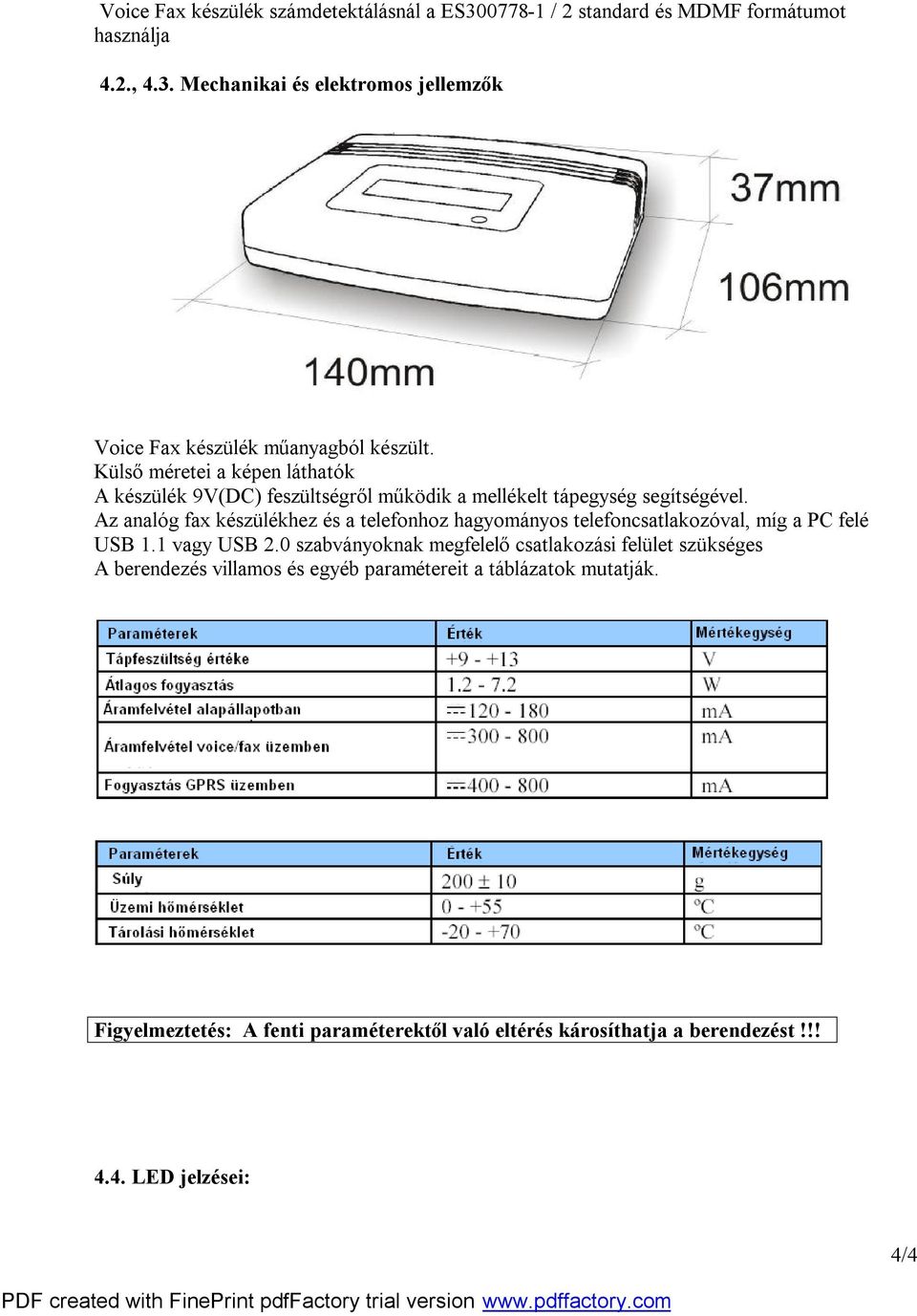

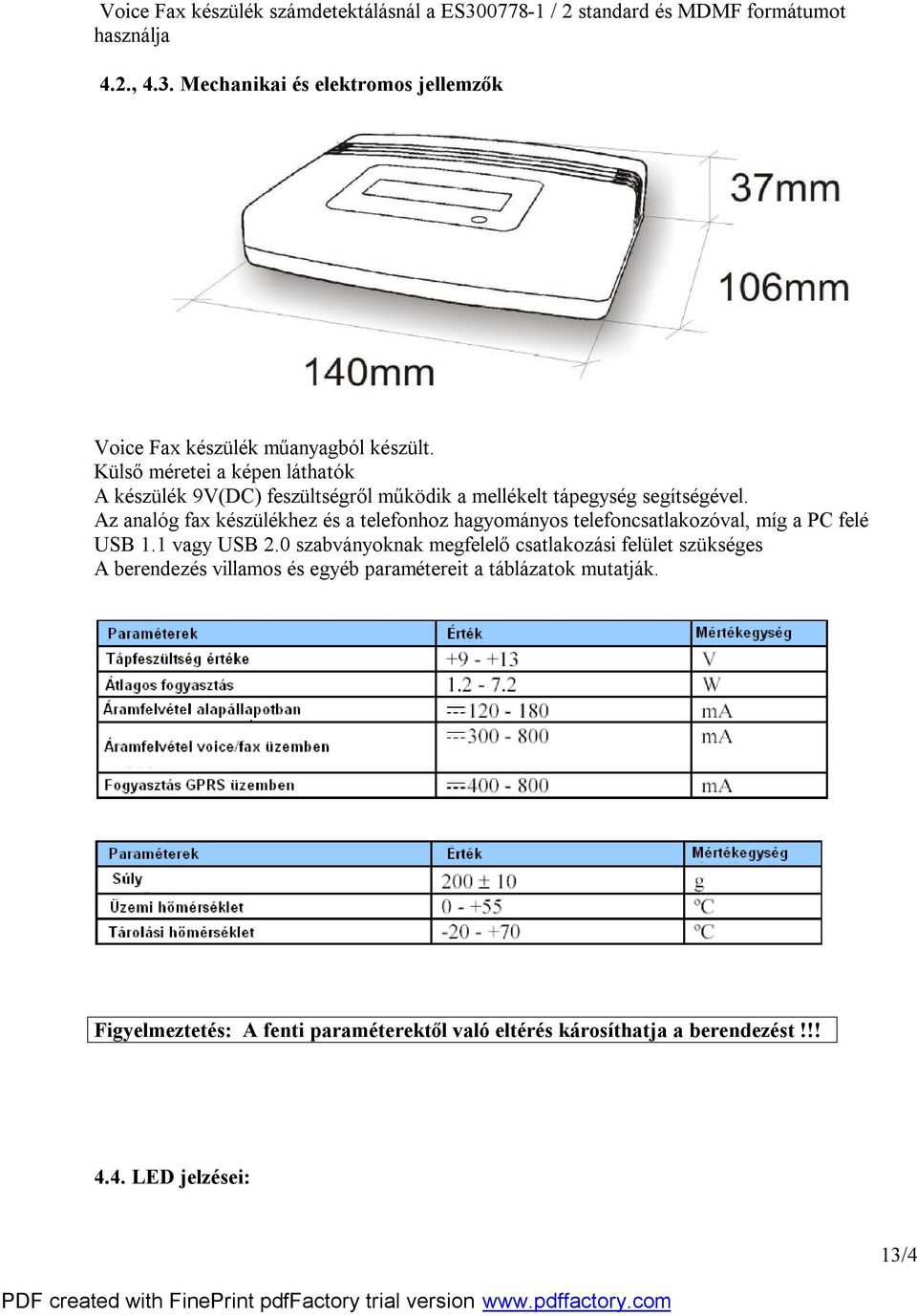

4 Voice Fax készülék számdetektálásnál a ES / 2 standard és MDMF formátumot használja 4.2., 4.3. Mechanikai és elektromos jellemzők Voice Fax készülék műanyagból készült. Külső méretei a képen láthatók A készülék 9V(DC) feszültségről működik a mellékelt tápegység segítségével. Az analóg fax készülékhez és a telefonhoz hagyományos telefoncsatlakozóval, míg a PC felé USB 1.1 vagy USB 2.0 szabványoknak megfelelő csatlakozási felület szükséges A berendezés villamos és egyéb paramétereit a táblázatok mutatják. Figyelmeztetés: A fenti paraméterektől való eltérés károsíthatja a berendezést!!! 4.4. LED jelzései: 4/4

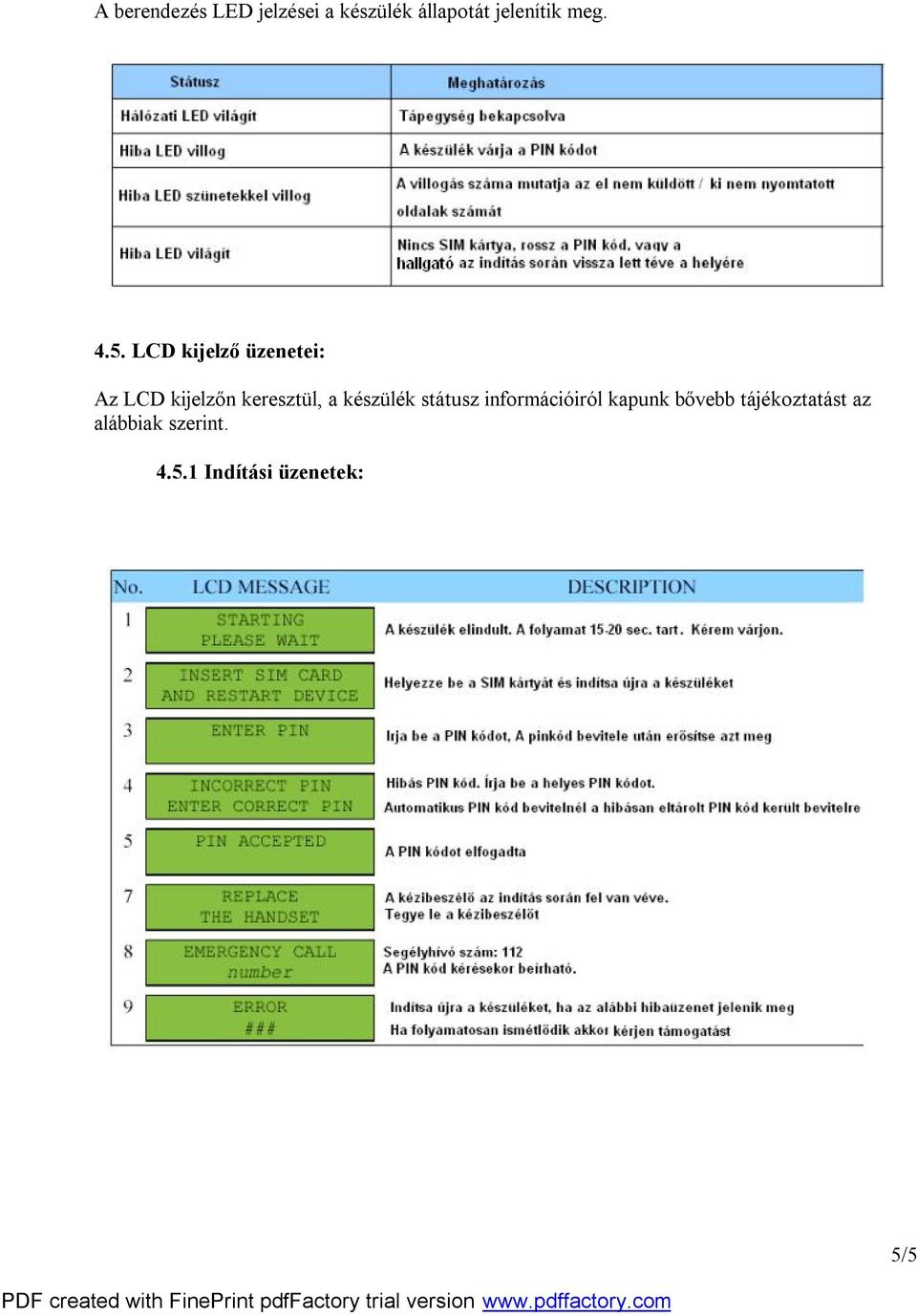

5 A berendezés LED jelzései a készülék állapotát jelenítik meg LCD kijelző üzenetei: Az LCD kijelzőn keresztül, a készülék státusz információiról kapunk bővebb tájékoztatást az alábbiak szerint Indítási üzenetek: 5/5

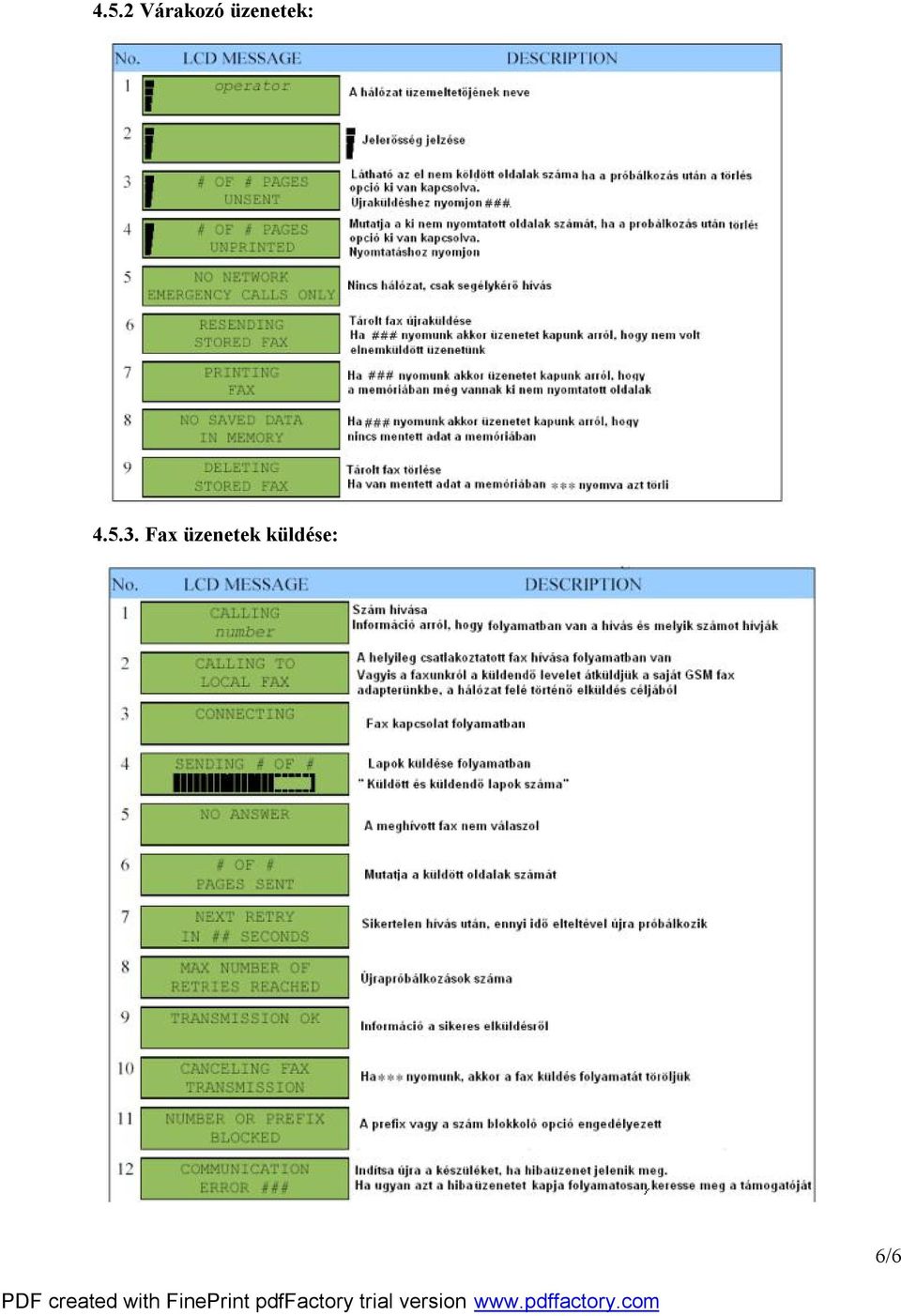

6 4.5.2 Várakozó üzenetek: Fax üzenetek küldése: 6/6

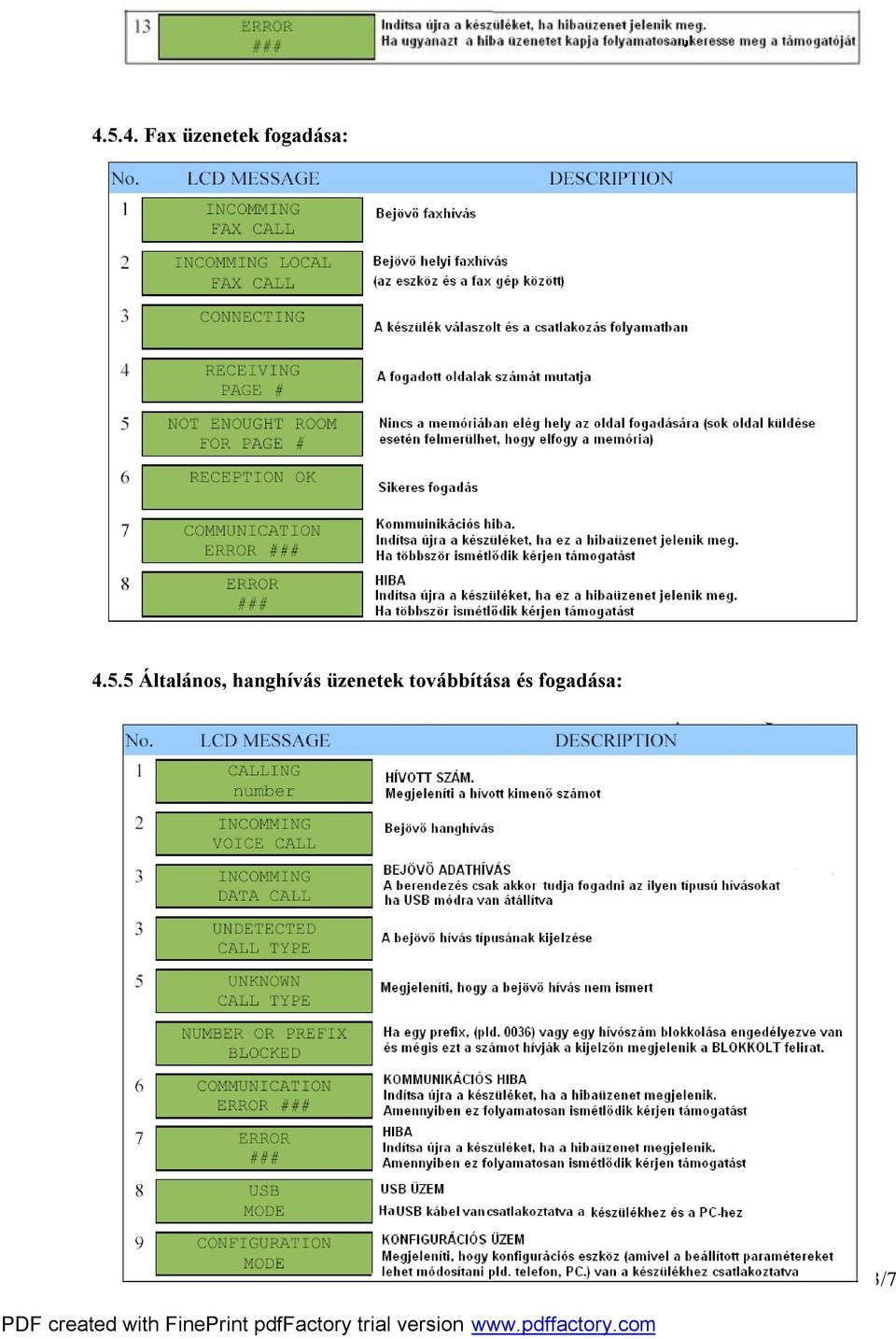

7 Fax üzenetek fogadása: Általános, hanghívás üzenetek továbbítása és fogadása: 7/7

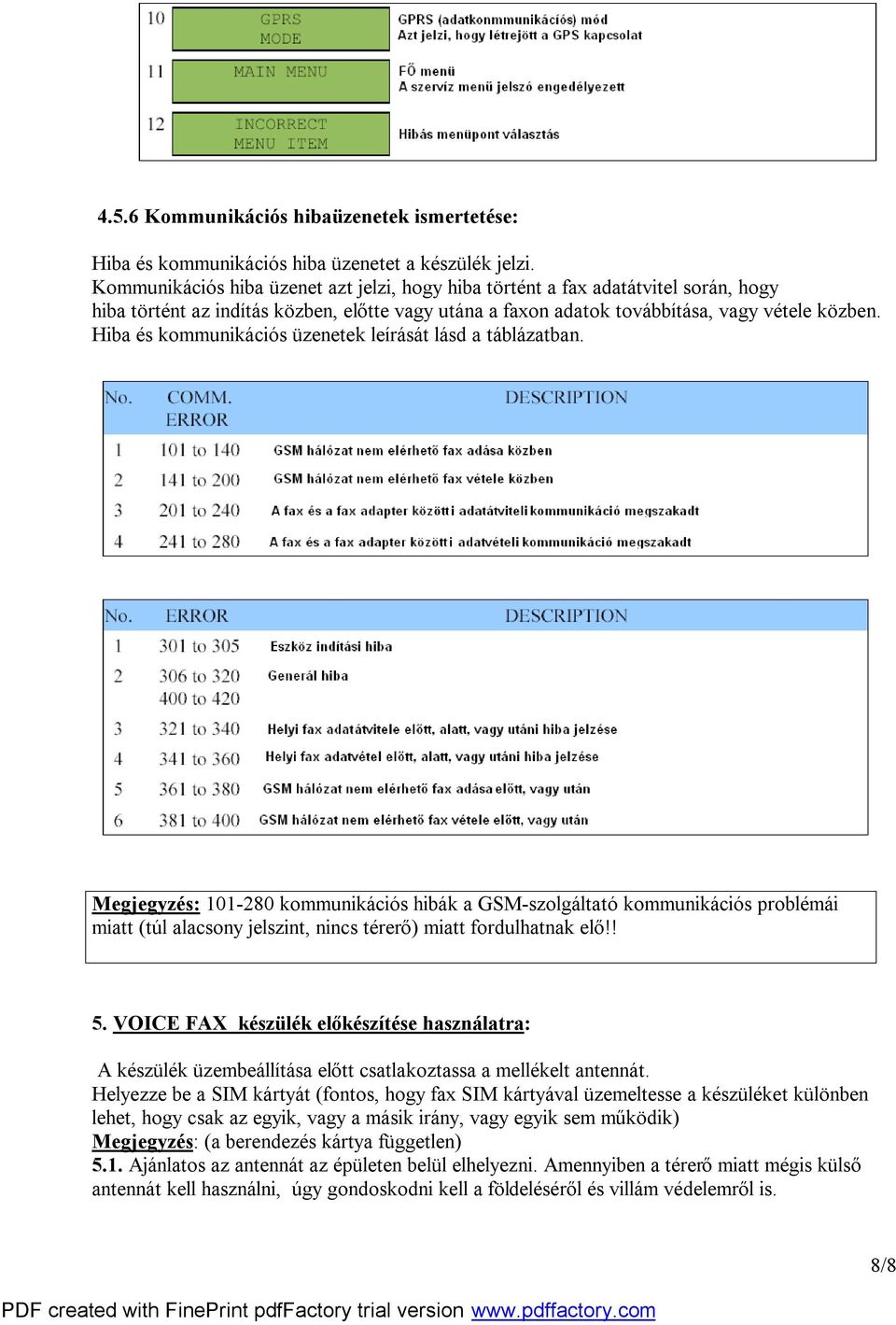

8 4.5.6 Kommunikációs hibaüzenetek ismertetése: Hiba és kommunikációs hiba üzenetet a készülék jelzi. Kommunikációs hiba üzenet azt jelzi, hogy hiba történt a fax adatátvitel során, hogy hiba történt az indítás közben, előtte vagy utána a faxon adatok továbbítása, vagy vétele közben. Hiba és kommunikációs üzenetek leírását lásd a táblázatban. Megjegyzés: kommunikációs hibák a GSM-szolgáltató kommunikációs problémái miatt (túl alacsony jelszint, nincs térerő) miatt fordulhatnak elő!! 5. VOICE FAX készülék előkészítése használatra: A készülék üzembeállítása előtt csatlakoztassa a mellékelt antennát. Helyezze be a SIM kártyát (fontos, hogy fax SIM kártyával üzemeltesse a készüléket különben lehet, hogy csak az egyik, vagy a másik irány, vagy egyik sem működik) Megjegyzés: (a berendezés kártya független) 5.1. Ajánlatos az antennát az épületen belül elhelyezni. Amennyiben a térerő miatt mégis külső antennát kell használni, úgy gondoskodni kell a földeléséről és villám védelemről is. 8/8

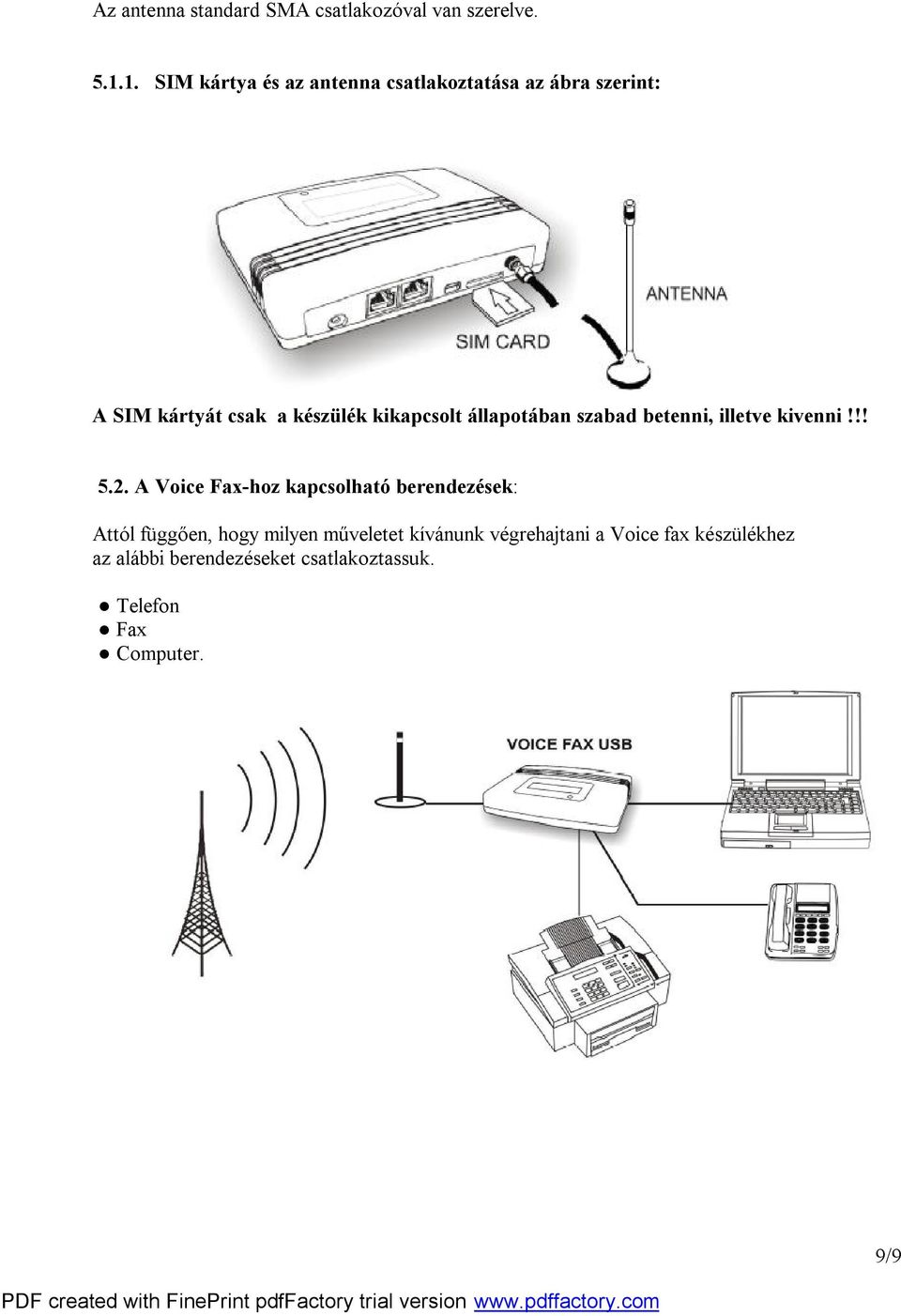

9 Az antenna standard SMA csatlakozóval van szerelve SIM kártya és az antenna csatlakoztatása az ábra szerint: A SIM kártyát csak a készülék kikapcsolt állapotában szabad betenni, illetve kivenni!!! 5.2. A Voice Fax-hoz kapcsolható berendezések: Attól függően, hogy milyen műveletet kívánunk végrehajtani a Voice fax készülékhez az alábbi berendezéseket csatlakoztassuk. Telefon Fax Computer. 9/9

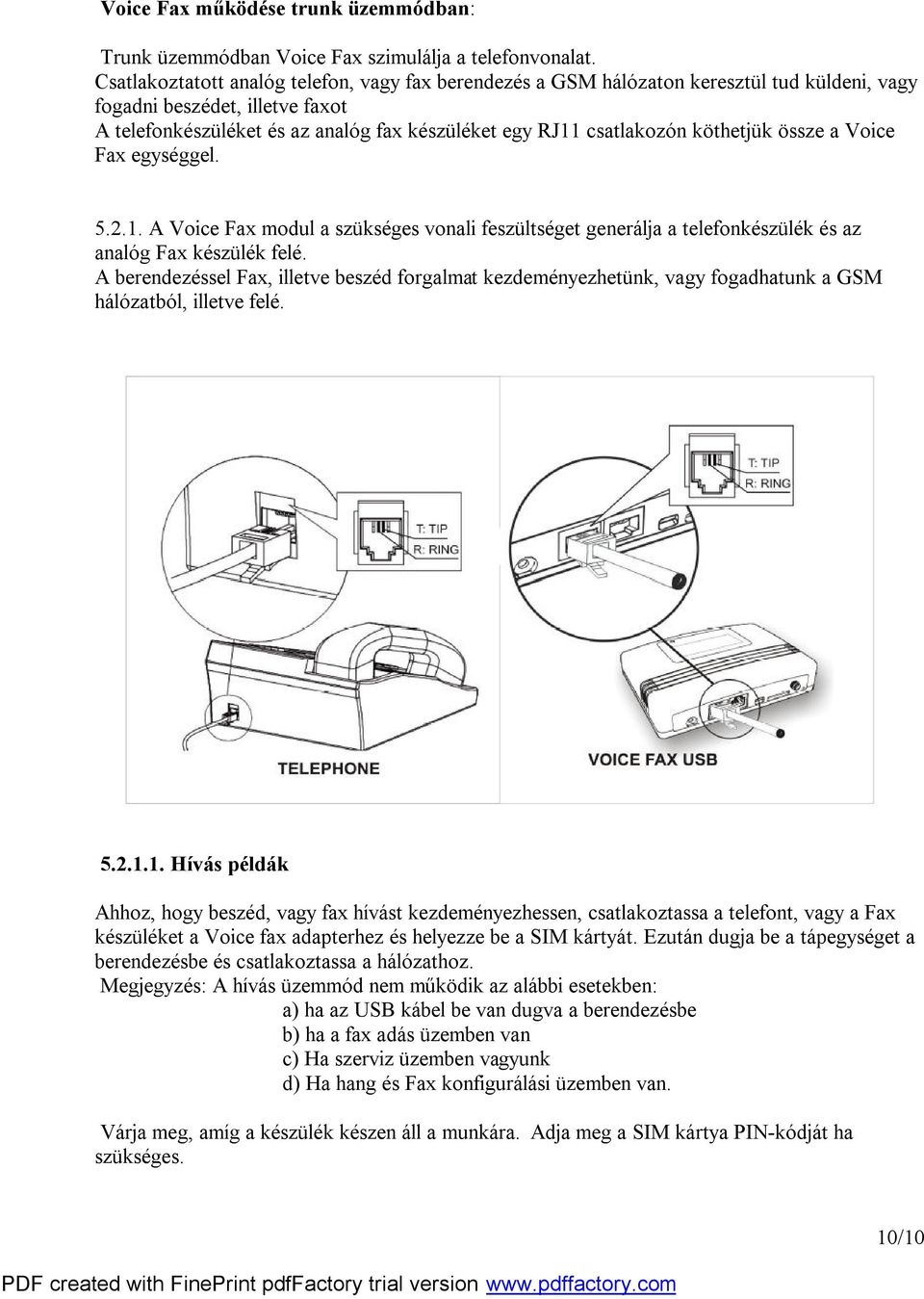

10 Voice Fax működése trunk üzemmódban: Trunk üzemmódban Voice Fax szimulálja a telefonvonalat. Csatlakoztatott analóg telefon, vagy fax berendezés a GSM hálózaton keresztül tud küldeni, vagy fogadni beszédet, illetve faxot A telefonkészüléket és az analóg fax készüléket egy RJ11 csatlakozón köthetjük össze a Voice Fax egységgel A Voice Fax modul a szükséges vonali feszültséget generálja a telefonkészülék és az analóg Fax készülék felé. A berendezéssel Fax, illetve beszéd forgalmat kezdeményezhetünk, vagy fogadhatunk a GSM hálózatból, illetve felé Hívás példák Ahhoz, hogy beszéd, vagy fax hívást kezdeményezhessen, csatlakoztassa a telefont, vagy a Fax készüléket a Voice fax adapterhez és helyezze be a SIM kártyát. Ezután dugja be a tápegységet a berendezésbe és csatlakoztassa a hálózathoz. Megjegyzés: A hívás üzemmód nem működik az alábbi esetekben: a) ha az USB kábel be van dugva a berendezésbe b) ha a fax adás üzemben van c) Ha szerviz üzemben vagyunk d) Ha hang és Fax konfigurálási üzemben van. Várja meg, amíg a készülék készen áll a munkára. Adja meg a SIM kártya PIN-kódját ha szükséges. 10/10

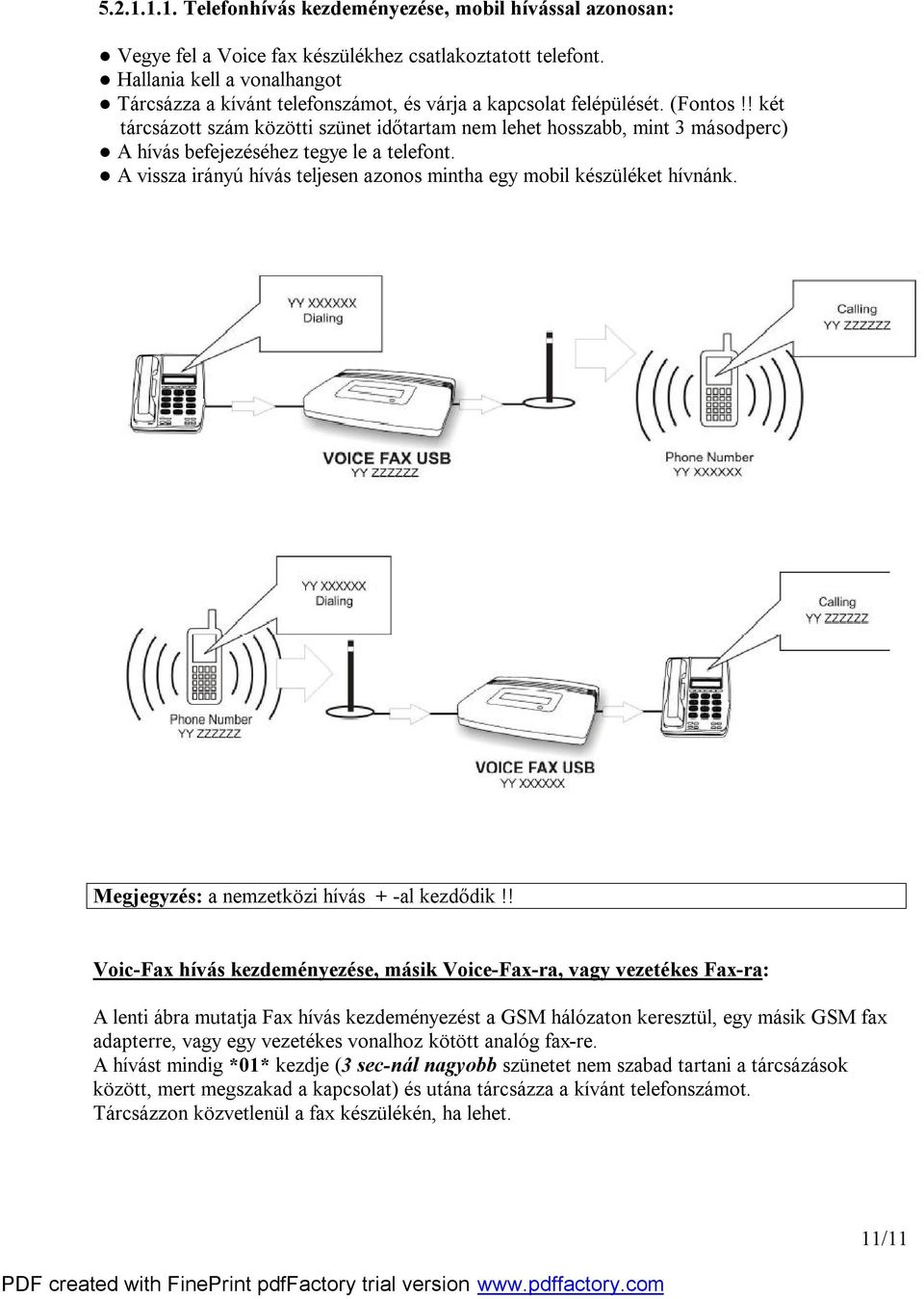

11 Telefonhívás kezdeményezése, mobil hívással azonosan: Vegye fel a Voice fax készülékhez csatlakoztatott telefont. Hallania kell a vonalhangot Tárcsázza a kívánt telefonszámot, és várja a kapcsolat felépülését. (Fontos!! két tárcsázott szám közötti szünet időtartam nem lehet hosszabb, mint 3 másodperc) A hívás befejezéséhez tegye le a telefont. A vissza irányú hívás teljesen azonos mintha egy mobil készüléket hívnánk. Megjegyzés: a nemzetközi hívás + -al kezdődik!! Voic-Fax hívás kezdeményezése, másik Voice-Fax-ra, vagy vezetékes Fax-ra: A lenti ábra mutatja Fax hívás kezdeményezést a GSM hálózaton keresztül, egy másik GSM fax adapterre, vagy egy vezetékes vonalhoz kötött analóg fax-re. A hívást mindig *01* kezdje (3 sec-nál nagyobb szünetet nem szabad tartani a tárcsázások között, mert megszakad a kapcsolat) és utána tárcsázza a kívánt telefonszámot. Tárcsázzon közvetlenül a fax készülékén, ha lehet. 11/11

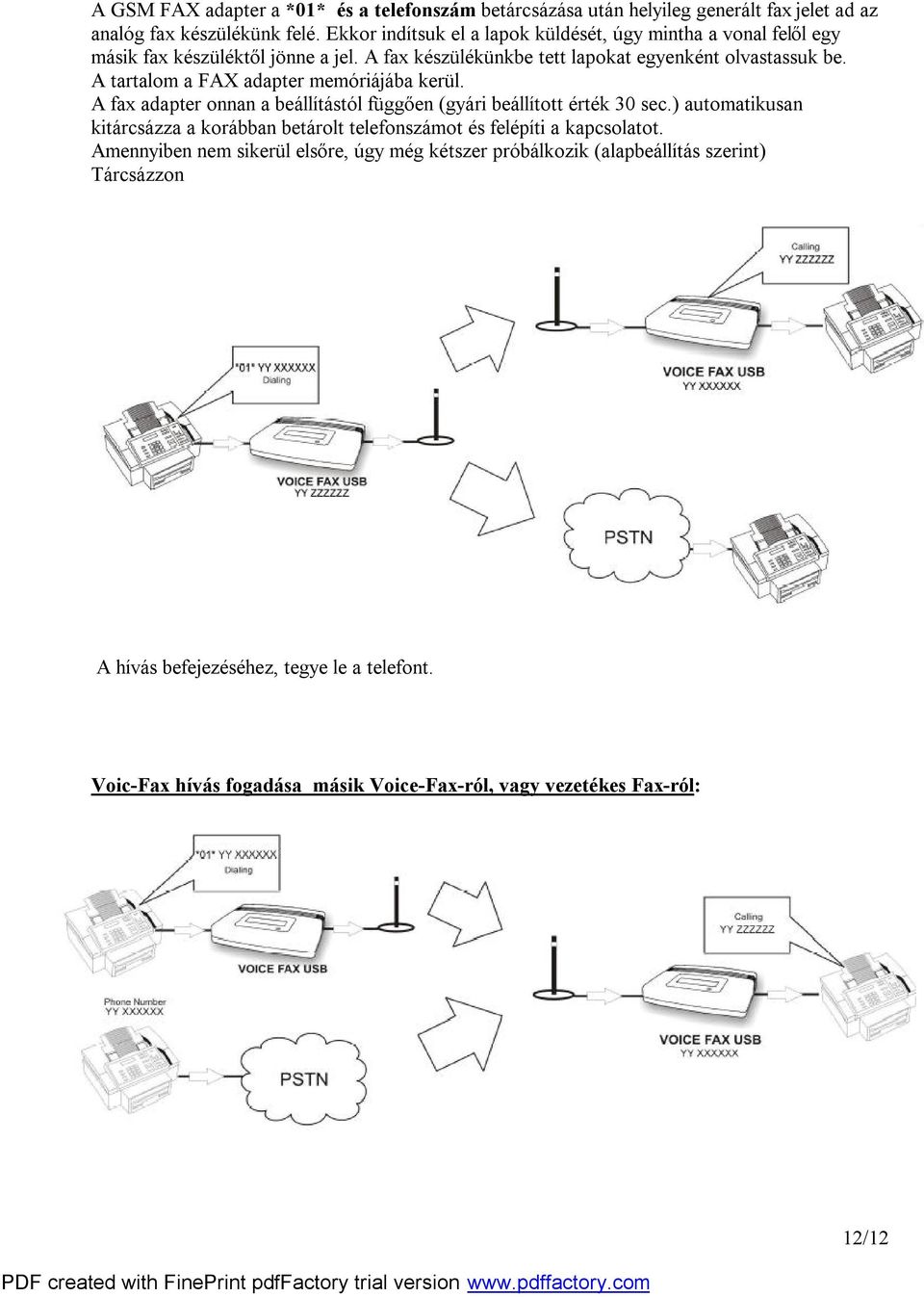

12 A GSM FAX adapter a *01* és a telefonszám betárcsázása után helyileg generált fax jelet ad az analóg fax készülékünk felé. Ekkor indítsuk el a lapok küldését, úgy mintha a vonal felől egy másik fax készüléktől jönne a jel. A fax készülékünkbe tett lapokat egyenként olvastassuk be. A tartalom a FAX adapter memóriájába kerül. A fax adapter onnan a beállítástól függően (gyári beállított érték 30 sec.) automatikusan kitárcsázza a korábban betárolt telefonszámot és felépíti a kapcsolatot. Amennyiben nem sikerül elsőre, úgy még kétszer próbálkozik (alapbeállítás szerint) Tárcsázzon A hívás befejezéséhez, tegye le a telefont. Voic-Fax hívás fogadása másik Voice-Fax-ról, vagy vezetékes Fax-ról: 12/12

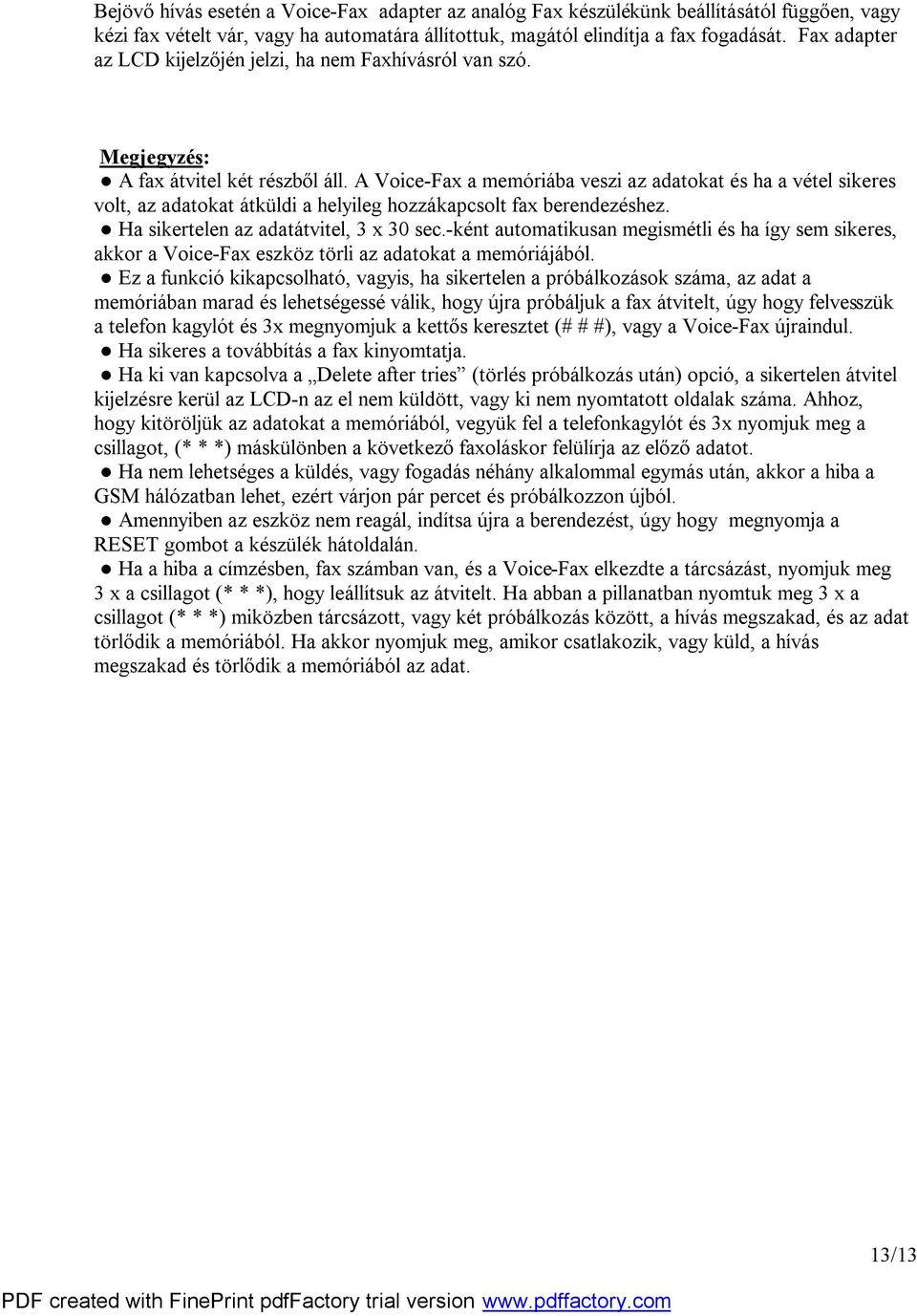

13 Bejövő hívás esetén a Voice-Fax adapter az analóg Fax készülékünk beállításától függően, vagy kézi fax vételt vár, vagy ha automatára állítottuk, magától elindítja a fax fogadását. Fax adapter az LCD kijelzőjén jelzi, ha nem Faxhívásról van szó. Megjegyzés: A fax átvitel két részből áll. A Voice-Fax a memóriába veszi az adatokat és ha a vétel sikeres volt, az adatokat átküldi a helyileg hozzákapcsolt fax berendezéshez. Ha sikertelen az adatátvitel, 3 x 30 sec.-ként automatikusan megismétli és ha így sem sikeres, akkor a Voice-Fax eszköz törli az adatokat a memóriájából. Ez a funkció kikapcsolható, vagyis, ha sikertelen a próbálkozások száma, az adat a memóriában marad és lehetségessé válik, hogy újra próbáljuk a fax átvitelt, úgy hogy felvesszük a telefon kagylót és 3x megnyomjuk a kettős keresztet (# # #), vagy a Voice-Fax újraindul. Ha sikeres a továbbítás a fax kinyomtatja. Ha ki van kapcsolva a Delete after tries (törlés próbálkozás után) opció, a sikertelen átvitel kijelzésre kerül az LCD-n az el nem küldött, vagy ki nem nyomtatott oldalak száma. Ahhoz, hogy kitöröljük az adatokat a memóriából, vegyük fel a telefonkagylót és 3x nyomjuk meg a csillagot, (* * *) máskülönben a következő faxoláskor felülírja az előző adatot. Ha nem lehetséges a küldés, vagy fogadás néhány alkalommal egymás után, akkor a hiba a GSM hálózatban lehet, ezért várjon pár percet és próbálkozzon újból. Amennyiben az eszköz nem reagál, indítsa újra a berendezést, úgy hogy megnyomja a RESET gombot a készülék hátoldalán. Ha a hiba a címzésben, fax számban van, és a Voice-Fax elkezdte a tárcsázást, nyomjuk meg 3 x a csillagot (* * *), hogy leállítsuk az átvitelt. Ha abban a pillanatban nyomtuk meg 3 x a csillagot (* * *) miközben tárcsázott, vagy két próbálkozás között, a hívás megszakad, és az adat törlődik a memóriából. Ha akkor nyomjuk meg, amikor csatlakozik, vagy küld, a hívás megszakad és törlődik a memóriából az adat. 13/13
