1 Motoros háti permetező Kezelési és használati útmutató 3WF-2.6 Figyelmeztetés! A készülék ipari célokra való használatra nem javasolt! A készülék használatakor mindig viseljen a leírtaknak megfelelő védőruházatot! Az útmutatót őrizze meg a termék teljes élettartamáig, ha a gépet továbbadná, akkor az útmutatót is mindig adja mellé! Kérjük, hogy a csomagolóanyagot őrizze meg, mert a későbbiekben szükséges, fontos információkat tartalmaz!

2 Tartozékok listája: o Üzemanyag keverő flakon 1 db o Üzemanyag betöltő tölcsér 1 db o Körmös kulcs 1 db o Villás kulcs 8-10 mm 1 db o Ventilátor lehúzó 1 db o Csavarjai M6*65 mm 3 db és M12*45 mm 1 db o Gyertya kulcs 1 db o Csőkulcs 10 mm 1 db o Csillag csavarhúzó 1 db o Forgó lapátos porlasztó 1 db o Vegyszer csatlakozó csonk 1 db o Vegyszer csatlakozó hollander 1 db o Vegyszer csatlakozó tömítés 1 db Fúvórész: 1. patentek 2. vegyszercsap 3. könyök 4. markolat 5. fúvófej 6. folyadékcső 7. állítószelep 8. O alakú gyűrű 9. fúvóka 10. rugalmas cső 11. porlasztó fej A termék kizárólag hobbykertek gondozására alkalmas. A háti permetező könnyen kezelhető, hordozható. A készülék használata előtt olvassa el a használati útmutatót! A használat előtt győződjön meg róla, hogy mindent megértett a készülék használatát illetően! Figyelem! A terméket keverék üzemanyaggal használja. A benzin oktánszáma legalább 90-es legyen, az olaj kétütemű motorolaj. A benzin:olaj keverési arány: 20:1. A terméket csak álló motornál tankolja! A terméket soha ne tegye ki tűző napsütésnek, vagy közvetlen hőhatásnak. A termék motorja és a motor részei a használat következtében felforrósodnak. Kérjük soha ne érjen ezekhez ilyenkor, mert az sérülésekhez vezethet. Használat előtt: Ellenőrizze, hogy a termék kifogástalan állapotban van-e, hogy minden alkatrésze megvan-e, és hogy az üzemanyagcső megfelelően csatlakozik-e mindkét ponton. Az üzemanyag szivárgása tűzveszélyes, ez balesethez vezethet!

3 Ha már korábban használta a terméket, vagy egy hétnél hosszabb ideig tárolta, és nem ürítette ki a benzintartályt, akkor használat előtt ezt mindenképpen tegye meg, engedje le a használt benzint. Töltse fel friss üzemanyaggal. Fordítsa el a benzincsapot a képen látható módon ON irányba, így a benzin szabadon áramolhat. 1. ábra Hidegindítás: 1. Állítsa a gázkart indító állásba (2. ábra) 2. A szivatót állítsa OFF állásba (3. ábra) 3. Húzza meg néhányszor a kötelet, majd lassan engedje vissza. 4. Zárja el a szivatót, majd húzza meg a berántót néhányszor, amíg a motor be nem indul (4. ábra) 5. Beindulás után teljesen húzza ki a szivatót. 6. Járassa a motort így 2-3 percig permetezés előtt. Nyissa ki az adagolót a 2. ábrának megfelelően. MAX. 2. ábra MIN. Ha hidegen indítja a motort, vagy első alkalommal, akkor a 3. ábrának megfelelően helyezze OFF állásba a szivatót. 3-5 perc után nyissa ki a kart (ON állás) és hagyja úgy. Amennyiben a motor meleg vagy újra szeretné indítani, úgy hagyja nyitott (ON) állásban a szivatót. 3. ábra

4 Indítás előtt húzza meg néhányszor a berántót, hogy az üzemanyag átjárja a motort. Majd húzza meg egyszer határozottan, és a motor beindul. 4. ábra A sebességet a 2. ábrán látható karral tudja szabályozni. Leállítás: Először a benzincsapot zárja el, majd állítsa le a motort. A gázkart állítsa MIN. állásba. Melegindítás: 1. A szivató legyen nyitva (ON). 2. Ha a motor túl sok benzint vett fel, akkor húzza meg a berántót 5-6 alkalommal, majd csak utána indítsa a motort. A permetszer betöltése: A permetszert csak álló motornál töltse fel! Győződjön meg róla, hogy a fekete cső egyik vége a tartály csonkjához, a másik vége az alján található tartó bakra van-e felhelyezve. Mindig óvatosan járjon el, ha a vegyszer szembe vagy bőrre kerülne, azonnal mossa ki tiszta vízzel és forduljon orvoshoz! Feltöltéskor a szelepnek mindig zárt állásban kell lennie! (5. ábra OFF) 5. ábra Győződjön meg róla, hogy a vegyszertartályban található átlátszó cső megfelelően van-e felhelyezve a tartály alján található csonkra, és a fedél tetején található csatlakozóhoz. Miután feltöltette a vegyszert, a tartályt le kell zárni annak fedelével. A zárófedelet kézi erővel szorosra kell húzni. 1. tanksapka 2. szívócső csatlakozó 3. alátét 4. cső 5. szűrőháló 6. tartály 7. gumicső 8. tömítés 9. tömítés 10. csatlakozó csonk 11. csatlakozó csonk 12. hollander 13. első rögzítő 14. csavar 15. csavar 6. ábra 16. alátét 17. alátét 18. hátsó rögzítő

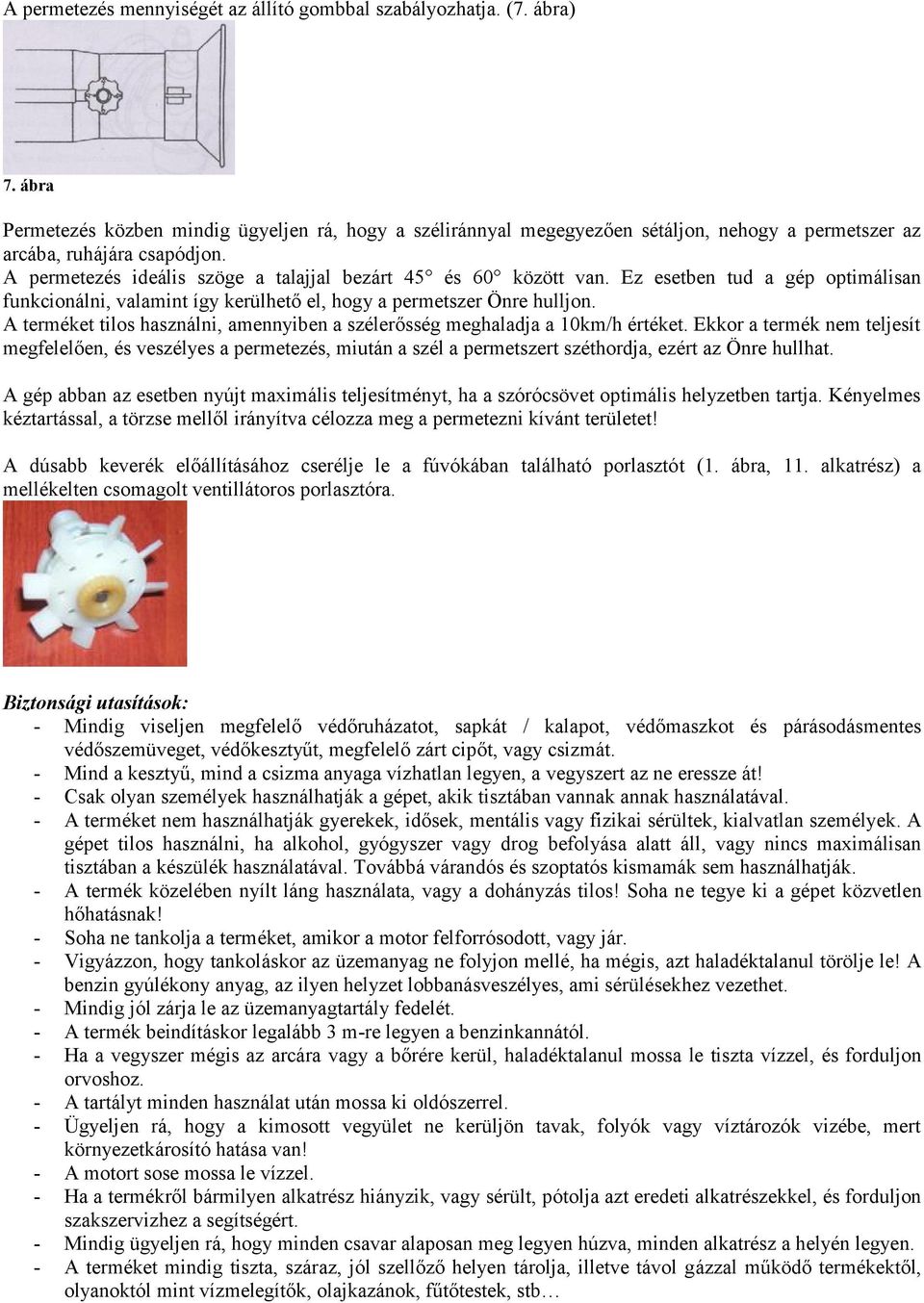

5 A permetezés mennyiségét az állító gombbal szabályozhatja. (7. ábra) 7. ábra Permetezés közben mindig ügyeljen rá, hogy a széliránnyal megegyezően sétáljon, nehogy a permetszer az arcába, ruhájára csapódjon. A permetezés ideális szöge a talajjal bezárt 45 és 60 között van. Ez esetben tud a gép optimálisan funkcionálni, valamint így kerülhető el, hogy a permetszer Önre hulljon. A terméket tilos használni, amennyiben a szélerősség meghaladja a 10km/h értéket. Ekkor a termék nem teljesít megfelelően, és veszélyes a permetezés, miután a szél a permetszert széthordja, ezért az Önre hullhat. A gép abban az esetben nyújt maximális teljesítményt, ha a szórócsövet optimális helyzetben tartja. Kényelmes kéztartással, a törzse mellől irányítva célozza meg a permetezni kívánt területet! A dúsabb keverék előállításához cserélje le a fúvókában található porlasztót (1. ábra, 11. alkatrész) a mellékelten csomagolt ventillátoros porlasztóra. Biztonsági utasítások: - Mindig viseljen megfelelő védőruházatot, sapkát / kalapot, védőmaszkot és párásodásmentes védőszemüveget, védőkesztyűt, megfelelő zárt cipőt, vagy csizmát. - Mind a kesztyű, mind a csizma anyaga vízhatlan legyen, a vegyszert az ne eressze át! - Csak olyan személyek használhatják a gépet, akik tisztában vannak annak használatával. - A terméket nem használhatják gyerekek, idősek, mentális vagy fizikai sérültek, kialvatlan személyek. A gépet tilos használni, ha alkohol, gyógyszer vagy drog befolyása alatt áll, vagy nincs maximálisan tisztában a készülék használatával. Továbbá várandós és szoptatós kismamák sem használhatják. - A termék közelében nyílt láng használata, vagy a dohányzás tilos! Soha ne tegye ki a gépet közvetlen hőhatásnak! - Soha ne tankolja a terméket, amikor a motor felforrósodott, vagy jár. - Vigyázzon, hogy tankoláskor az üzemanyag ne folyjon mellé, ha mégis, azt haladéktalanul törölje le! A benzin gyúlékony anyag, az ilyen helyzet lobbanásveszélyes, ami sérülésekhez vezethet. - Mindig jól zárja le az üzemanyagtartály fedelét. - A termék beindításkor legalább 3 m-re legyen a benzinkannától. - Ha a vegyszer mégis az arcára vagy a bőrére kerül, haladéktalanul mossa le tiszta vízzel, és forduljon orvoshoz. - A tartályt minden használat után mossa ki oldószerrel. - Ügyeljen rá, hogy a kimosott vegyület ne kerüljön tavak, folyók vagy víztározók vizébe, mert környezetkárosító hatása van! - A motort sose mossa le vízzel. - Ha a termékről bármilyen alkatrész hiányzik, vagy sérült, pótolja azt eredeti alkatrészekkel, és forduljon szakszervizhez a segítségért. - Mindig ügyeljen rá, hogy minden csavar alaposan meg legyen húzva, minden alkatrész a helyén legyen. - A terméket mindig tiszta, száraz, jól szellőző helyen tárolja, illetve távol gázzal működő termékektől, olyanoktól mint vízmelegítők, olajkazánok, fűtőtestek, stb

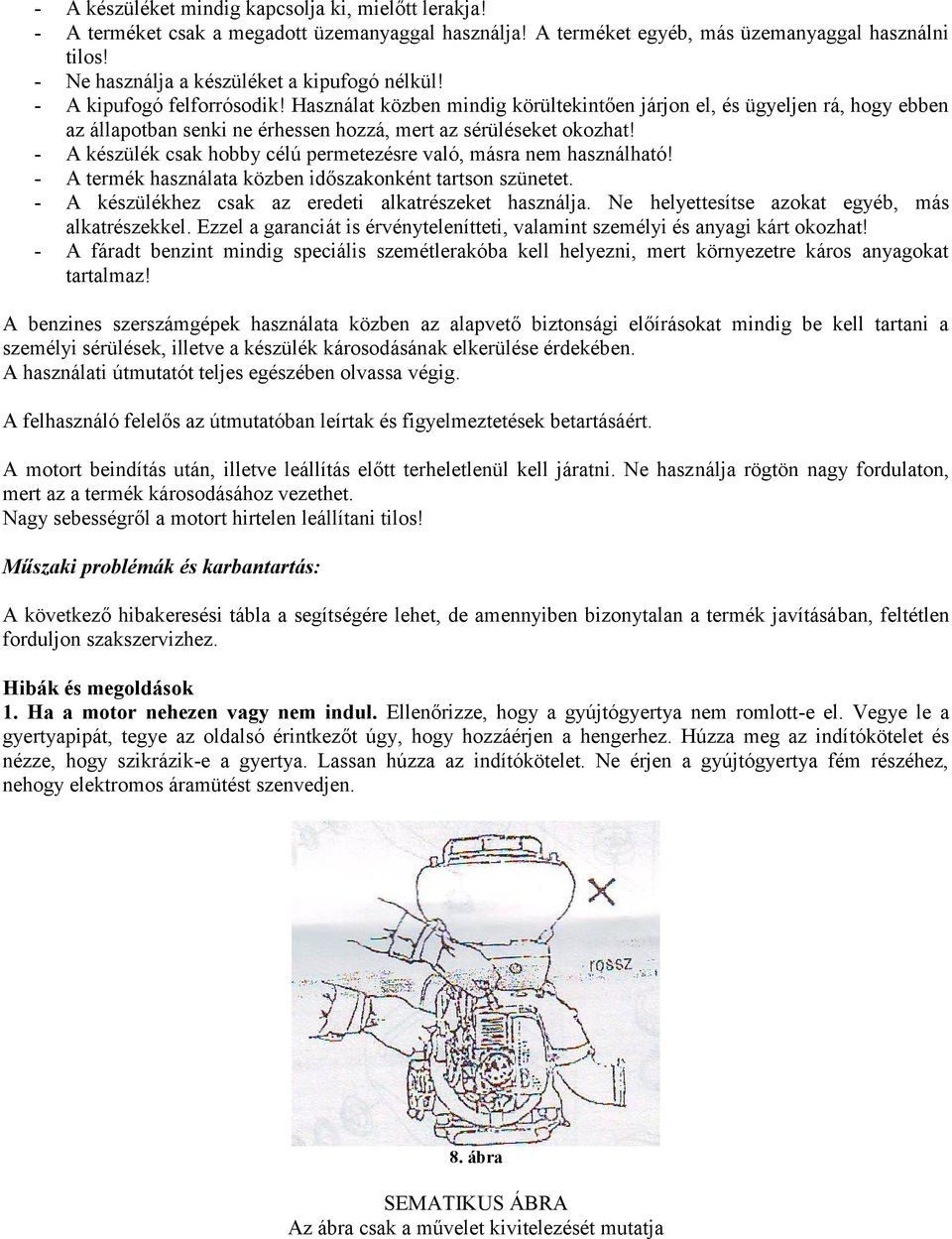

6 - A készüléket mindig kapcsolja ki, mielőtt lerakja! - A terméket csak a megadott üzemanyaggal használja! A terméket egyéb, más üzemanyaggal használni tilos! - Ne használja a készüléket a kipufogó nélkül! - A kipufogó felforrósodik! Használat közben mindig körültekintően járjon el, és ügyeljen rá, hogy ebben az állapotban senki ne érhessen hozzá, mert az sérüléseket okozhat! - A készülék csak hobby célú permetezésre való, másra nem használható! - A termék használata közben időszakonként tartson szünetet. - A készülékhez csak az eredeti alkatrészeket használja. Ne helyettesítse azokat egyéb, más alkatrészekkel. Ezzel a garanciát is érvénytelenítteti, valamint személyi és anyagi kárt okozhat! - A fáradt benzint mindig speciális szemétlerakóba kell helyezni, mert környezetre káros anyagokat tartalmaz! A benzines szerszámgépek használata közben az alapvető biztonsági előírásokat mindig be kell tartani a személyi sérülések, illetve a készülék károsodásának elkerülése érdekében. A használati útmutatót teljes egészében olvassa végig. A felhasználó felelős az útmutatóban leírtak és figyelmeztetések betartásáért. A motort beindítás után, illetve leállítás előtt terheletlenül kell járatni. Ne használja rögtön nagy fordulaton, mert az a termék károsodásához vezethet. Nagy sebességről a motort hirtelen leállítani tilos! Műszaki problémák és karbantartás: A következő hibakeresési tábla a segítségére lehet, de amennyiben bizonytalan a termék javításában, feltétlen forduljon szakszervizhez. Hibák és megoldások 1. Ha a motor nehezen vagy nem indul. Ellenőrizze, hogy a gyújtógyertya nem romlott-e el. Vegye le a gyertyapipát, tegye az oldalsó érintkezőt úgy, hogy hozzáérjen a hengerhez. Húzza meg az indítókötelet és nézze, hogy szikrázik-e a gyertya. Lassan húzza az indítókötelet. Ne érjen a gyújtógyertya fém részéhez, nehogy elektromos áramütést szenvedjen. 8. ábra SEMATIKUS ÁBRA Az ábra csak a művelet kivitelezését mutatja

7 Nincs szikra Nincs szikra Van szikra Hiba Ok Megoldás Nedves lett a Szárítsa ki. szikráztató. Gyújtógyertya Szikráztató mágnes A sűrítési arány megfelelő és van benzinellátás. Van benzinellátás, de a sűrítési arány rossz. Nem jön üzemanyag a karburátorból. A gyújtógyertya bekoszolódott. A gyertyahézag nem megfelelő. A gyertya szigetelése sérült. A sarkai elégtek. A tekercs megsérült. A tekercs szigetelése nem megfelelő. A tekercs elszakadt. Az elektromos szikráztató elromlott. Megszívta magát a motor. Rossz minőségű az üzemanyag, vizes vagy koszos. A dugattyúgyűrű elhasználódott vagy elszakadt. A levegőszűrő eltömődött. A gyertya meglazult. Nincs benzin a tartályban. A szűrőháló piszkos. A benzintartály szellőzőnyílása eltömődött. Tisztítsa meg. Állítsa a hézagot 0,6-0,7 mm közé. Cserélje ki a gyertyát. Cserélje ki a gyertyát. Forduljon szakszervizhez. Forduljon szakszervizhez. Forduljon szakszervizhez. Forduljon szakszervizhez. Csökkentse a benzin mennyiségét. Cserélje le az üzemanyagot. Forduljon szakszervizhez. Benzinnel mossa ki, majd teljesen szárítsa ki. Szorítsa meg. Töltse fel üzemanyaggal. A motor teljesítménye túl kicsi Hibajelenség Ok Megoldás A szűrőlap eltömődött. Víz került a benzinbe. Cserélje le az üzemanyagot. A motor túlmelegedett. Állítsa le és hagyja lehűlni. A motor túlmelegszik. Koromlerakódás a kipufogóban. A benzin túl híg. Állítsa be a karburátort.

8 A motor menet közben leáll Hibajelenség Ok Megoldás A gyújtógyertya vezetéke Szorítsa meg. meglazult. A motor hirtelen állt le. A motor lassan állt le. A dugattyú megrepedt. Koromlerakódás a gyertyán vagy rövidzárlat a gyertyában. Elfogyott az üzemanyag. A karburátor eltömődött. A benzintartály szellőzőnyílása eltömődött. Víz került a benzinbe. Forduljon szakszervízhez. Tisztítsa, vagy cserélje ki. Töltse fel. Cserélje ki az üzemanyagot. Permetezés Hibajelenség Ok Megoldás A fúvóka állító vagy a vezérlőszelep eltömődött. Nem jön a permetszer vagy szakaszosan jön. A folyadékcső eltömődött. Nincs nyomás vagy túl alacsony. Szorítsa meg a tartály fedelét. Folyik a permetszer. A menetes illesztések meglazultak. Szorítsa meg őket. Karbantartás: A vegyszertartályt mossa el tiszta vízzel minden használat után! Oldószert ne használjon, mert az keveredhet a permetszerrel és mérges gázok szabadulhatnak fel, valamint a termék is károsodhat! Mindig tisztítsa meg a szórófejeket is. Tisztítás után hagyja járni a motort 2-3 percig. A benzinellátó rendszert is tisztítsa meg minden használat után. Ha a készüléket 1 hétig nem használja, eressze le a benzint! A légszűrőt szintén minden használat után tisztítsa meg. Rendszeresen ellenőrizze a gyertyákat. Csak az eredetivel mindenben megegyezőt vásároljon a termékhez csere esetén. Hosszú időre történő tárolás: Kenjen rozsdavédőt a fém felületekre. Vegye ki a gyújtógyertyát, öntsön olajat a hengerekbe. Az olaj a benzinbekeverttel megegyező legyen. A termék minden alkatrészét alaposan takarítsa meg. A terméket takarja le és száraz helyen tárolja.

9 Alkatrészlista: 1 Anya 1 81 Gyűrű 1 2 Alátét 1 82 Csapszeg 1 3 Alátét 1 83 Tömítés 1 4 Tengely 1 84 Alátét 1 6 Ventilátor 1 85 Záróelem 1 7 Anya 1 86 Hátsó ház 1 8 Első ventilátor ház 1 87 Alátét 5 9 Csapágy 1 88 Alátét 5 10 Ék 2 89 Csavar 1 11 Főtengely 1 97 Befecskendező 1 12 Ék 1 98 Alátét 1 13 Tömítés 1 99 Alátét 2 14 Zéger gyűrű Csavar 2 15 Csapágy Alátét 1 16 Csapszeg Alátét 2 17 Csapszeg Tömítés 1 18 Dugó Alátét 1 19 Gyűrű Gyűrű 1 20 Tömítés Kondenzátor 1 21 Csavar Alátét 1 22 Anya alátét 1 23 Alátét Csavar 1 24 Alátét Kerék 1 25 Kipufogó Csavar 2 26 Kipufogó tömítés Takaróelem 1 27 Henger Kerék 1 28 Gyújtó gyertya Alátét 1 29 Csavar Alátét 1 30 Alátét Csavar 1 31 Alátét Állórész 1 32 Anya Forgóréz 2 33 Csavar Hátsó ház 1 34 Takaró elem Alátét 2 35 Altét Állórész 1 36 Alátét Csavar 2 37 Csavar Forgórész 1 53 Tömítés Gyűrű 1 54 Tömítés Kupak 1 55 Tömítés Csavar 1 56 Perem Kupak 1 57 Csavar Indító 1 58 Anya Alátét 4 59 Szorító Alátét 4 60 Csavar Csavar 4 61 Gyűrű 1 64 Kupak 1 65 Fedél 1 66 Gyűrű 1 67 Olaj kupak 1 68 Alátét 2 69 Alátét 1 70 Szelep 1 71 Csavar 2

10 72 Alátét 1 73 Alátét 1 74 Alátét 1 75 Gyűrű 1 76 Karburátor 1 77 Takaró 1 78 Csavar 2 79 Szelep 1 80 Szelep 1 Benzin tartály: 1. fedőkupak 2. gumi sapka 3. szűrőháló 4. tank Továbbá egy szűrő és a benzin csap. Váz: 1. műanyag patent 2. alapváz 3. anya 4. alátét 5. takaró elem 6. tartó elem 7. váz 8. gyűrű 9. gumi rögzítés 10. csavar 11. támasztó elem 12. csapszeg 13. szíj 14. gázkar 15. takaró elem 16. gázkar tengely Ventilátor: 1. csavar 2. alátét 3. háló 4. hátsórész 5. ventilátor 6. csavar 7. könyök 8. első rész 9. csavar 10. rögzítő

11 Műszaki adatok: Modell 3WF-2.6 Méretek (mm) 530*420*640 Nettó súly (kg) Bruttó súly (kg) Vízszintes hatótávolság teljes szélcsendben (m) Függőleges hatótávolság teljes szélcsendben (m) 8 5 Alapjárat (ford./perc) 5000 Vegyszerkibocsátás mennyisége permetezéskor >1,7 (kg/perc) Motor típusa 1E40F Motor Kétütemű Teljesítmény (kw/fordulat/min.) 1,18/5000 Üzemanyag fogyasztás (g/kw/óra) <530 Benzin-olaj keverési arány 20:1 Gyújtás Elektronikus Beindítás módja Berántóval Leállítás módja Gázkar teljes elzárásával Hengerűrtartalom 50 CC Benzintartály térfogata (L) 20 Vibrációs érték markolatonként (m/s2) <15 Hangnyomás (db(a)) <104 Hangteljesítmény (db(a)) <107 A műszaki adatok előzetes bejelentés nélkül megváltoztathatók.
