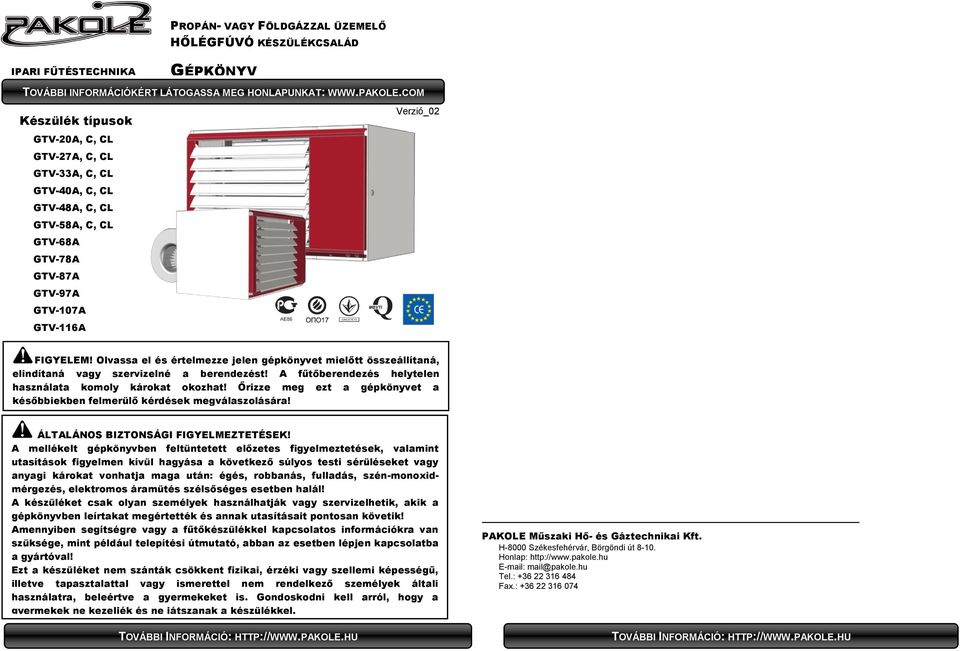

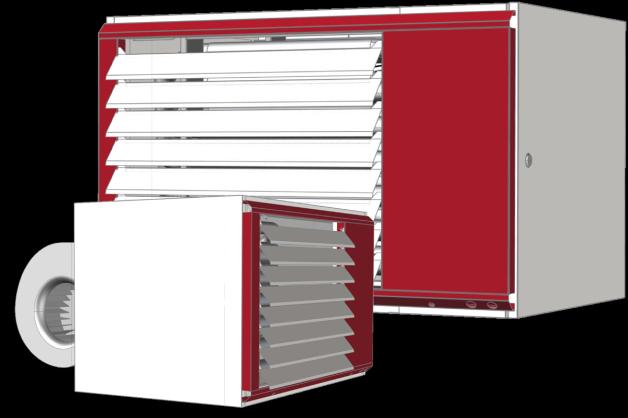

1 PROPÁN- VAGY FÖLDGÁZZAL ÜZEMELŐ HŐLÉGFÚVÓ KÉSZÜLÉKCSALÁD IPARI FŰTÉSTECHNIKA GÉPKÖNYV TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSA MEG HONLAPUNKAT: Készülék típusok Verzió_02 GTV-20A, C, CL GTV-27A, C, CL GTV-33A, C, CL GTV-40A, C, CL GTV-48A, C, CL GTV-58A, C, CL GTV-68A GTV-78A GTV-87A GTV-97A GTV-107A GTV-116A FIGYELEM! Olvassa el és értelmezze jelen gépkönyvet mielőtt összeállítaná, elindítaná vagy szervizelné a berendezést! A fűtőberendezés helytelen használata komoly károkat okozhat! Őrizze meg ezt a gépkönyvet a későbbiekben felmerülő kérdések megválaszolására! ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK! A mellékelt gépkönyvben feltüntetett előzetes figyelmeztetések, valamint utasítások figyelmen kívül hagyása a következő súlyos testi sérüléseket vagy anyagi károkat vonhatja maga után: égés, robbanás, fulladás, szén-monoxidmérgezés, elektromos áramütés szélsőséges esetben halál! A készüléket csak olyan személyek használhatják vagy szervizelhetik, akik a gépkönyvben leírtakat megértették és annak utasításait pontosan követik! Amennyiben segítségre vagy a fűtőkészülékkel kapcsolatos információkra van szüksége, mint például telepítési útmutató, abban az esetben lépjen kapcsolatba a gyártóval! Ezt a készüléket nem szánták csökkent fizikai, érzéki vagy szellemi képességű, illetve tapasztalattal vagy ismerettel nem rendelkező személyek általi használatra, beleértve a gyermekeket is. Gondoskodni kell arról, hogy a gyermekek ne kezeljék és ne játszanak a készülékkel. PAKOLE Műszaki Hő- és Gáztechnikai Kft. H-8000 Székesfehérvár, Börgöndi út Honlap: mail@pakole.hu Tel.: Fax.:

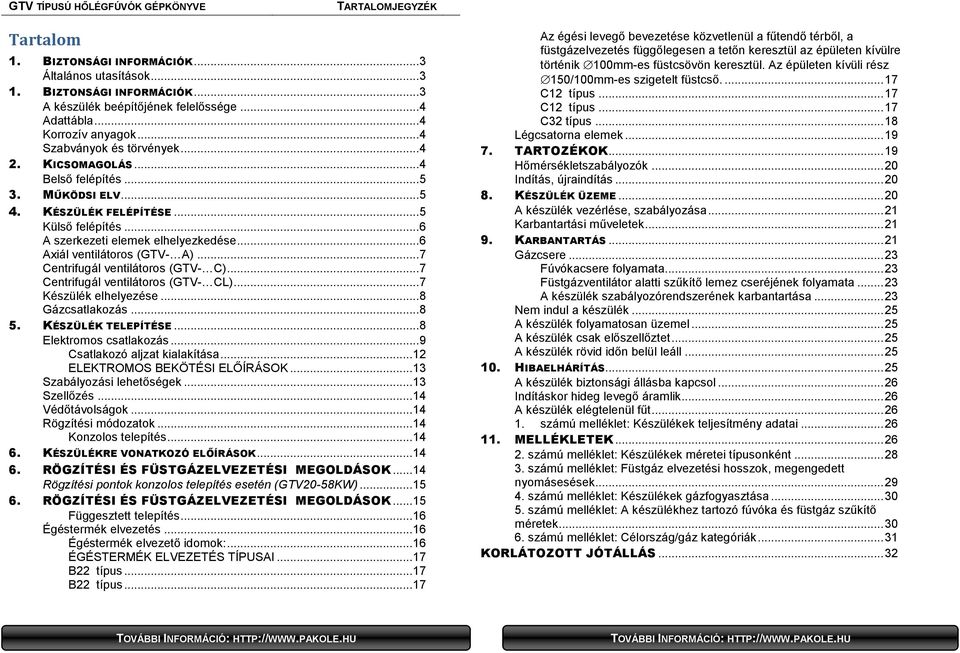

2 TARTALOMJEGYZÉK Tartalom 1. BIZTONSÁGI INFORMÁCIÓK... 3 Általános utasítások BIZTONSÁGI INFORMÁCIÓK... 3 A készülék beépítőjének felelőssége... 4 Adattábla... 4 Korrozív anyagok... 4 Szabványok és törvények KICSOMAGOLÁS... 4 Belső felépítés MŰKÖDSI ELV KÉSZÜLÉK FELÉPÍTÉSE... 5 Külső felépítés... 6 A szerkezeti elemek elhelyezkedése... 6 Axiál ventilátoros (GTV- A)... 7 Centrifugál ventilátoros (GTV- C)... 7 Centrifugál ventilátoros (GTV- CL)... 7 Készülék elhelyezése... 8 Gázcsatlakozás KÉSZÜLÉK TELEPÍTÉSE... 8 Elektromos csatlakozás... 9 Csatlakozó aljzat kialakítása ELEKTROMOS BEKÖTÉSI ELŐÍRÁSOK Szabályozási lehetőségek Szellőzés Védőtávolságok Rögzítési módozatok Konzolos telepítés KÉSZÜLÉKRE VONATKOZÓ ELŐÍRÁSOK RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK Rögzítési pontok konzolos telepítés esetén (GTV20-58KW) RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK Függesztett telepítés Égéstermék elvezetés Égéstermék elvezető idomok: ÉGÉSTERMÉK ELVEZETÉS TÍPUSAI B22 típus B22 típus Az égési levegő bevezetése közvetlenül a fűtendő térből, a füstgázelvezetés függőlegesen a tetőn keresztül az épületen kívülre történik 100mm-es füstcsövön keresztül. Az épületen kívüli rész 150/100mm-es szigetelt füstcső C12 típus C12 típus C32 típus Légcsatorna elemek TARTOZÉKOK Hőmérsékletszabályozók Indítás, újraindítás KÉSZÜLÉK ÜZEME A készülék vezérlése, szabályozása Karbantartási műveletek KARBANTARTÁS Gázcsere Fúvókacsere folyamata Füstgázventilátor alatti szűkítő lemez cseréjének folyamata A készülék szabályozórendszerének karbantartása Nem indul a készülék A készülék folyamatosan üzemel A készülék csak előszellőztet A készülék rövid időn belül leáll HIBAELHÁRÍTÁS A készülék biztonsági állásba kapcsol Indításkor hideg levegő áramlik A készülék elégtelenül fűt számú melléklet: Készülékek teljesítmény adatai MELLÉKLETEK számú melléklet: Készülékek méretei típusonként számú melléklet: Füstgáz elvezetési hosszok, megengedett nyomásesések számú melléklet: Készülékek gázfogyasztása számú melléklet: A készülékhez tartozó fúvóka és füstgáz szűkítő méretek számú melléklet: Célország/gáz kategóriák KORLÁTOZOTT JÓTÁLLÁS... 32

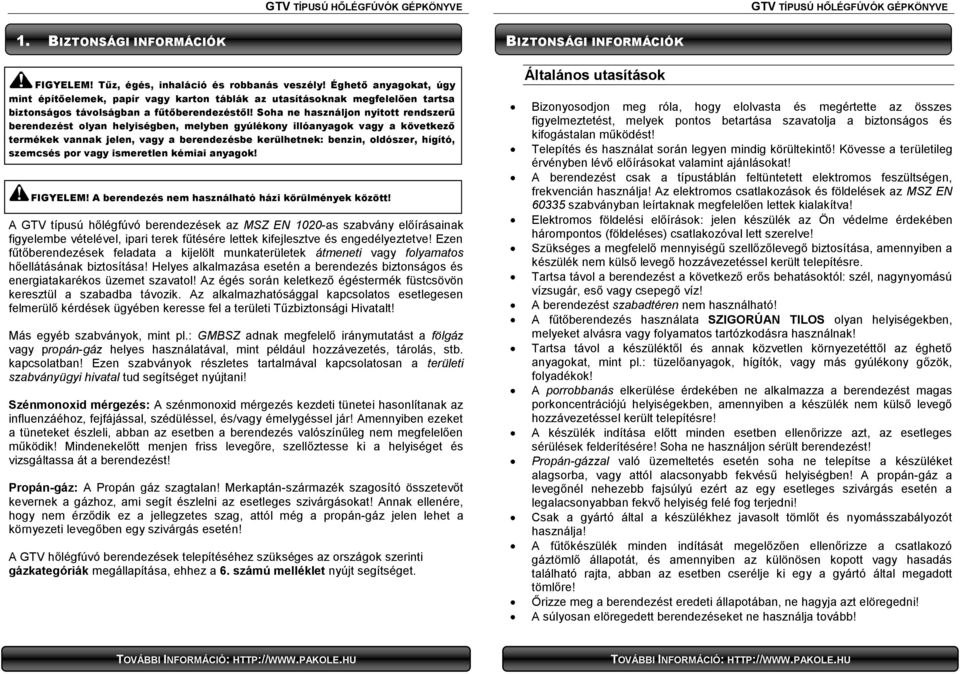

3 1. BIZTONSÁGI INFORMÁCIÓK BIZTONSÁGI INFORMÁCIÓK FIGYELEM! Tűz, égés, inhaláció és robbanás veszély! Éghető anyagokat, úgy mint építőelemek, papír vagy karton táblák az utasításoknak megfelelően tartsa biztonságos távolságban a fűtőberendezéstől! Soha ne használjon nyitott rendszerű berendezést olyan helyiségben, melyben gyúlékony illóanyagok vagy a következő termékek vannak jelen, vagy a berendezésbe kerülhetnek: benzin, oldószer, hígító, szemcsés por vagy ismeretlen kémiai anyagok! FIGYELEM! A berendezés nem használható házi körülmények között! A GTV típusú hőlégfúvó berendezések az MSZ EN 1020-as szabvány előírásainak figyelembe vételével, ipari terek fűtésére lettek kifejlesztve és engedélyeztetve! Ezen fűtőberendezések feladata a kijelölt munkaterületek átmeneti vagy folyamatos hőellátásának biztosítása! Helyes alkalmazása esetén a berendezés biztonságos és energiatakarékos üzemet szavatol! Az égés során keletkező égéstermék füstcsövön keresztül a szabadba távozik. Az alkalmazhatósággal kapcsolatos esetlegesen felmerülő kérdések ügyében keresse fel a területi Tűzbiztonsági Hivatalt! Más egyéb szabványok, mint pl.: GMBSZ adnak megfelelő iránymutatást a fölgáz vagy propán-gáz helyes használatával, mint például hozzávezetés, tárolás, stb. kapcsolatban! Ezen szabványok részletes tartalmával kapcsolatosan a területi szabványügyi hivatal tud segítséget nyújtani! Szénmonoxid mérgezés: A szénmonoxid mérgezés kezdeti tünetei hasonlítanak az influenzáéhoz, fejfájással, szédüléssel, és/vagy émelygéssel jár! Amennyiben ezeket a tüneteket észleli, abban az esetben a berendezés valószínűleg nem megfelelően működik! Mindenekelőtt menjen friss levegőre, szellőztesse ki a helyiséget és vizsgáltassa át a berendezést! Propán-gáz: A Propán gáz szagtalan! Merkaptán-származék szagosító összetevőt kevernek a gázhoz, ami segít észlelni az esetleges szivárgásokat! Annak ellenére, hogy nem érződik ez a jellegzetes szag, attól még a propán-gáz jelen lehet a környezeti levegőben egy szivárgás esetén! A GTV hőlégfúvó berendezések telepítéséhez szükséges az országok szerinti gázkategóriák megállapítása, ehhez a 6. számú melléklet nyújt segítséget. Általános utasítások Bizonyosodjon meg róla, hogy elolvasta és megértette az összes figyelmeztetést, melyek pontos betartása szavatolja a biztonságos és kifogástalan működést! Telepítés és használat során legyen mindig körültekintő! Kövesse a területileg érvényben lévő előírásokat valamint ajánlásokat! A berendezést csak a típustáblán feltüntetett elektromos feszültségen, frekvencián használja! Az elektromos csatlakozások és földelések az MSZ EN szabványban leírtaknak megfelelően lettek kialakítva! Elektromos földelési előírások: jelen készülék az Ön védelme érdekében hárompontos (földeléses) csatlakozóval lett szerelve! Szükséges a megfelelő mennyiségű szellőzőlevegő biztosítása, amennyiben a készülék nem külső levegő hozzávezetéssel került telepítésre. Tartsa távol a berendezést a következő erős behatásoktól: szél, nagynyomású vízsugár, eső vagy csepegő víz! A berendezést szabadtéren nem használható! A fűtőberendezés használata SZIGORÚAN TILOS olyan helyiségekben, melyeket alvásra vagy folyamatos tartózkodásra használnak! Tartsa távol a készüléktől és annak közvetlen környezetéttől az éghető anyagokat, mint pl.: tüzelőanyagok, hígítók, vagy más gyúlékony gőzök, folyadékok! A porrobbanás elkerülése érdekében ne alkalmazza a berendezést magas porkoncentrációjú helyiségekben, amennyiben a készülék nem külső levegő hozzávezetéssel került telepítésre! A készülék indítása előtt minden esetben ellenőrizze azt, az esetleges sérülések felderítésére! Soha ne használjon sérült berendezést! Propán-gázzal való üzemeltetés esetén soha ne telepítse a készüléket alagsorba, vagy attól alacsonyabb fekvésű helyiségben! A propán-gáz a levegőnél nehezebb fajsúlyú ezért az egy esetleges szivárgás esetén a legalacsonyabban fekvő helyiség felé fog terjedni! Csak a gyártó által a készülékhez javasolt tömlőt és nyomásszabályozót használja! A fűtőkészülék minden indítását megelőzően ellenőrizze a csatlakozó gáztömlő állapotát, és amennyiben az különösen kopott vagy hasadás található rajta, abban az esetben cserélje ki egy a gyártó által megadott tömlőre! Őrizze meg a berendezést eredeti állapotában, ne hagyja azt elöregedni! A súlyosan elöregedett berendezéseket ne használja tovább!

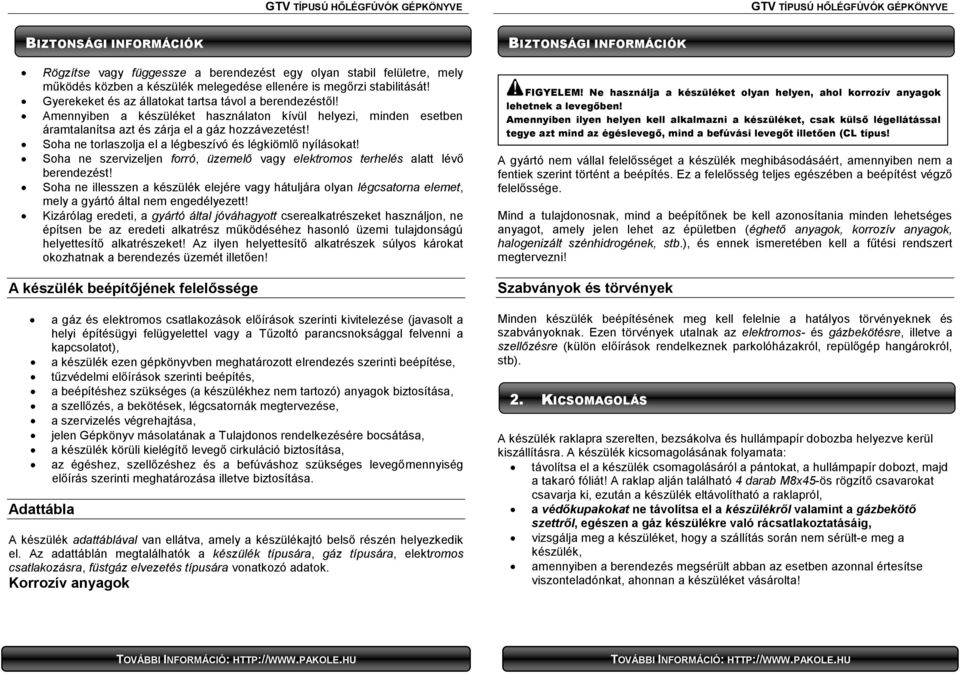

4 BIZTONSÁGI INFORMÁCIÓK Rögzítse vagy függessze a berendezést egy olyan stabil felületre, mely működés közben a készülék melegedése ellenére is megőrzi stabilitását! Gyerekeket és az állatokat tartsa távol a berendezéstől! Amennyiben a készüléket használaton kívül helyezi, minden esetben áramtalanítsa azt és zárja el a gáz hozzávezetést! Soha ne torlaszolja el a légbeszívó és légkiömlő nyílásokat! Soha ne szervizeljen forró, üzemelő vagy elektromos terhelés alatt lévő berendezést! Soha ne illesszen a készülék elejére vagy hátuljára olyan légcsatorna elemet, mely a gyártó által nem engedélyezett! Kizárólag eredeti, a gyártó által jóváhagyott cserealkatrészeket használjon, ne építsen be az eredeti alkatrész működéséhez hasonló üzemi tulajdonságú helyettesítő alkatrészeket! Az ilyen helyettesítő alkatrészek súlyos károkat okozhatnak a berendezés üzemét illetően! A készülék beépítőjének felelőssége Adattábla a gáz és elektromos csatlakozások előírások szerinti kivitelezése (javasolt a helyi építésügyi felügyelettel vagy a Tűzoltó parancsnoksággal felvenni a kapcsolatot), a készülék ezen gépkönyvben meghatározott elrendezés szerinti beépítése, tűzvédelmi előírások szerinti beépítés, a beépítéshez szükséges (a készülékhez nem tartozó) anyagok biztosítása, a szellőzés, a bekötések, légcsatornák megtervezése, a szervizelés végrehajtása, jelen Gépkönyv másolatának a Tulajdonos rendelkezésére bocsátása, a készülék körüli kielégítő levegő cirkuláció biztosítása, az égéshez, szellőzéshez és a befúváshoz szükséges levegőmennyiség előírás szerinti meghatározása illetve biztosítása. A készülék adattáblával van ellátva, amely a készülékajtó belső részén helyezkedik el. Az adattáblán megtalálhatók a készülék típusára, gáz típusára, elektromos csatlakozásra, füstgáz elvezetés típusára vonatkozó adatok. Korrozív anyagok BIZTONSÁGI INFORMÁCIÓK FIGYELEM! Ne használja a készüléket olyan helyen, ahol korrozív anyagok lehetnek a levegőben! Amennyiben ilyen helyen kell alkalmazni a készüléket, csak külső légellátással tegye azt mind az égéslevegő, mind a befúvási levegőt illetően (CL típus! A gyártó nem vállal felelősséget a készülék meghibásodásáért, amennyiben nem a fentiek szerint történt a beépítés. Ez a felelősség teljes egészében a beépítést végző felelőssége. Mind a tulajdonosnak, mind a beépítőnek be kell azonosítania minden lehetséges anyagot, amely jelen lehet az épületben (éghető anyagok, korrozív anyagok, halogenizált szénhidrogének, stb.), és ennek ismeretében kell a fűtési rendszert megtervezni! Szabványok és törvények Minden készülék beépítésének meg kell felelnie a hatályos törvényeknek és szabványoknak. Ezen törvények utalnak az elektromos- és gázbekötésre, illetve a szellőzésre (külön előírások rendelkeznek parkolóházakról, repülőgép hangárokról, stb). 2. KICSOMAGOLÁS A készülék raklapra szerelten, bezsákolva és hullámpapír dobozba helyezve kerül kiszállításra. A készülék kicsomagolásának folyamata: távolítsa el a készülék csomagolásáról a pántokat, a hullámpapír dobozt, majd a takaró fóliát! A raklap alján található 4 darab M8x45-ös rögzítő csavarokat csavarja ki, ezután a készülék eltávolítható a raklapról, a védőkupakokat ne távolítsa el a készülékről valamint a gázbekötő szettről, egészen a gáz készülékre való rácsatlakoztatásáig, vizsgálja meg a készüléket, hogy a szállítás során nem sérült-e meg a készülék, amennyiben a berendezés megsérült abban az esetben azonnal értesítse viszonteladónkat, ahonnan a készüléket vásárolta!

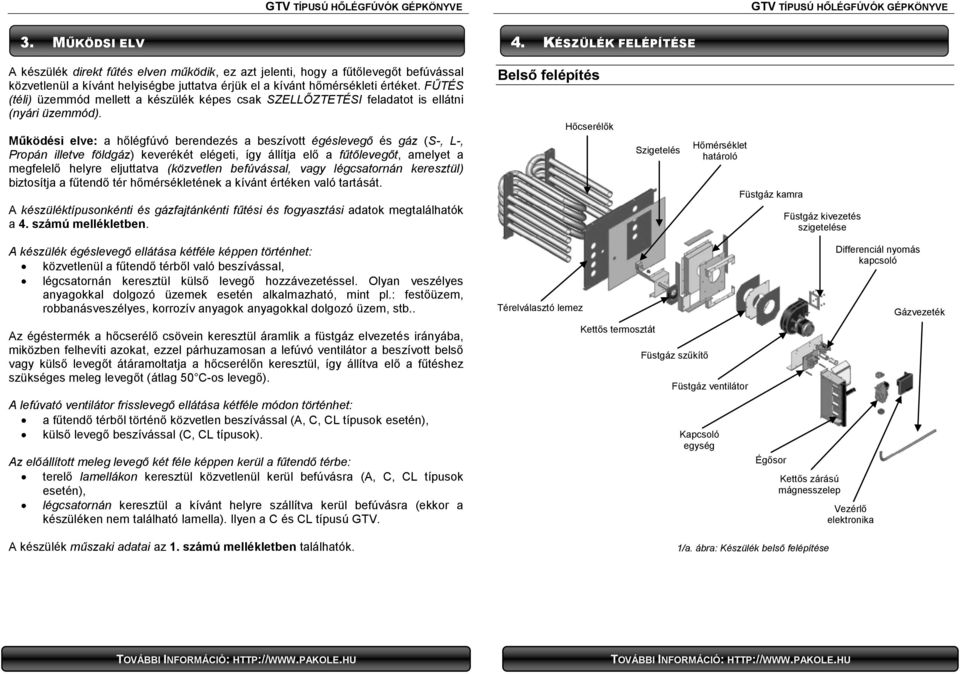

5 3. MŰKÖDSI ELV 4. KÉSZÜLÉK FELÉPÍTÉSE A készülék direkt fűtés elven működik, ez azt jelenti, hogy a fűtőlevegőt befúvással közvetlenül a kívánt helyiségbe juttatva érjük el a kívánt hőmérsékleti értéket. FŰTÉS (téli) üzemmód mellett a készülék képes csak SZELLŐZTETÉSI feladatot is ellátni (nyári üzemmód). Működési elve: a hőlégfúvó berendezés a beszívott égéslevegő és gáz (S-, L-, Propán illetve földgáz) keverékét elégeti, így állítja elő a fűtőlevegőt, amelyet a megfelelő helyre eljuttatva (közvetlen befúvással, vagy légcsatornán keresztül) biztosítja a fűtendő tér hőmérsékletének a kívánt értéken való tartását. A készüléktípusonkénti és gázfajtánkénti fűtési és fogyasztási adatok megtalálhatók a 4. számú mellékletben. Belső felépítés Hőcserélők Szigetelés Hőmérséklet határoló Füstgáz kamra Füstgáz kivezetés szigetelése A készülék égéslevegő ellátása kétféle képpen történhet: közvetlenül a fűtendő térből való beszívással, légcsatornán keresztül külső levegő hozzávezetéssel. Olyan veszélyes anyagokkal dolgozó üzemek esetén alkalmazható, mint pl.: festőüzem, robbanásveszélyes, korrozív anyagok anyagokkal dolgozó üzem, stb.. Az égéstermék a hőcserélő csövein keresztül áramlik a füstgáz elvezetés irányába, miközben felhevíti azokat, ezzel párhuzamosan a lefúvó ventilátor a beszívott belső vagy külső levegőt átáramoltatja a hőcserélőn keresztül, így állítva elő a fűtéshez szükséges meleg levegőt (átlag 50 C-os levegő). A lefúvató ventilátor frisslevegő ellátása kétféle módon történhet: a fűtendő térből történő közvetlen beszívással (A, C, CL típusok esetén), külső levegő beszívással (C, CL típusok). Az előállított meleg levegő két féle képpen kerül a fűtendő térbe: terelő lamellákon keresztül közvetlenül kerül befúvásra (A, C, CL típusok esetén), légcsatornán keresztül a kívánt helyre szállítva kerül befúvásra (ekkor a készüléken nem található lamella). Ilyen a C és CL típusú GTV. Térelválasztó lemez Kettős termosztát Füstgáz szűkítő Füstgáz ventilátor Kapcsoló egység Égősor Kettős zárású mágnesszelep Differenciál nyomás kapcsoló Vezérlő elektronika Gázvezeték A készülék műszaki adatai az 1. számú mellékletben találhatók. 1/a. ábra: Készülék belső felépítése

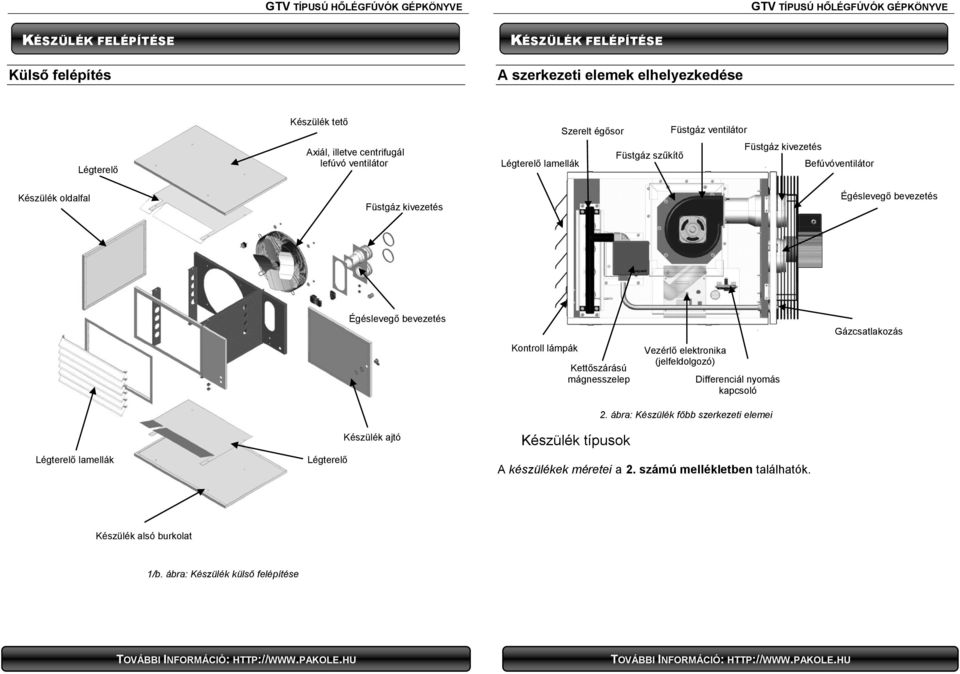

6 KÉSZÜLÉK FELÉPÍTÉSE Külső felépítés KÉSZÜLÉK FELÉPÍTÉSE A szerkezeti elemek elhelyezkedése Készülék oldalfal Légterelő Készülék tető Axiál, illetve centrifugál lefúvó ventilátor Füstgáz kivezetés Szerelt égősor Füstgáz ventilátor Légterelő lamellák Füstgáz szűkítő Füstgáz kivezetés Befúvóventilátor Égéslevegő bevezetés Égéslevegő bevezetés Kontroll lámpák Kettőszárású mágnesszelep Vezérlő elektronika (jelfeldolgozó) Differenciál nyomás kapcsoló Gázcsatlakozás Légterelő lamellák Légterelő Készülék ajtó Készülék típusok 2. ábra: Készülék főbb szerkezeti elemei A készülékek méretei a 2. számú mellékletben találhatók. Készülék alsó burkolat 1/b. ábra: Készülék külső felépítése

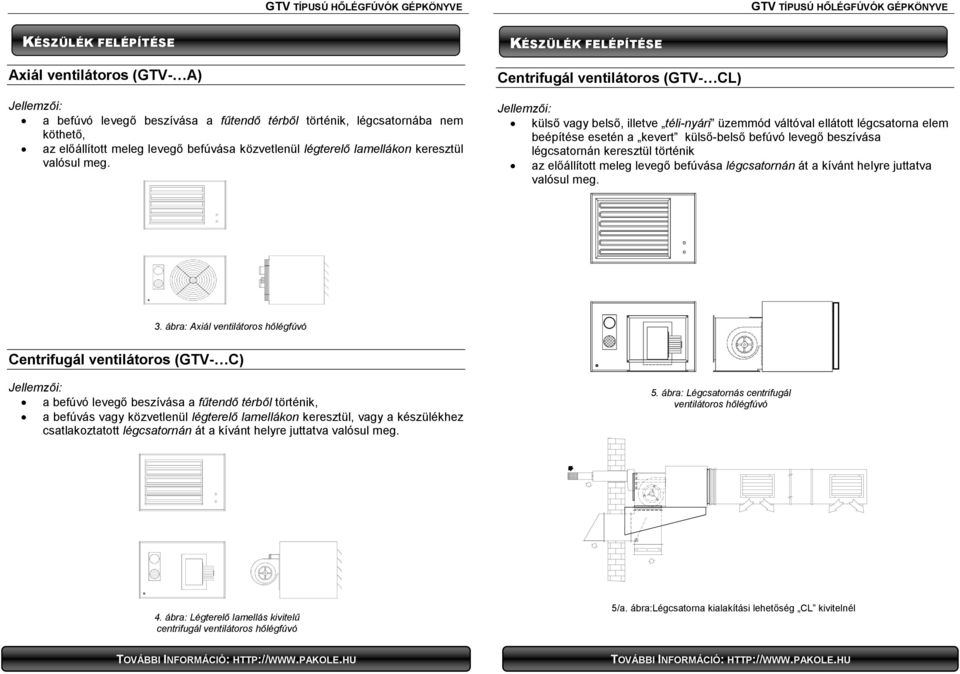

7 KÉSZÜLÉK FELÉPÍTÉSE Axiál ventilátoros (GTV- A) Jellemzői: a befúvó levegő beszívása a fűtendő térből történik, légcsatornába nem köthető, az előállított meleg levegő befúvása közvetlenül légterelő lamellákon keresztül valósul meg. KÉSZÜLÉK FELÉPÍTÉSE Centrifugál ventilátoros (GTV- CL) Jellemzői: külső vagy belső, illetve téli-nyári üzemmód váltóval ellátott légcsatorna elem beépítése esetén a kevert külső-belső befúvó levegő beszívása légcsatornán keresztül történik az előállított meleg levegő befúvása légcsatornán át a kívánt helyre juttatva valósul meg. 3. ábra: Axiál ventilátoros hőlégfúvó Centrifugál ventilátoros (GTV- C) Jellemzői: a befúvó levegő beszívása a fűtendő térből történik, a befúvás vagy közvetlenül légterelő lamellákon keresztül, vagy a készülékhez csatlakoztatott légcsatornán át a kívánt helyre juttatva valósul meg. 5. ábra: Légcsatornás centrifugál ventilátoros hőlégfúvó 4. ábra: Légterelő lamellás kivitelű centrifugál ventilátoros hőlégfúvó 5/a. ábra:légcsatorna kialakítási lehetőség CL kivitelnél

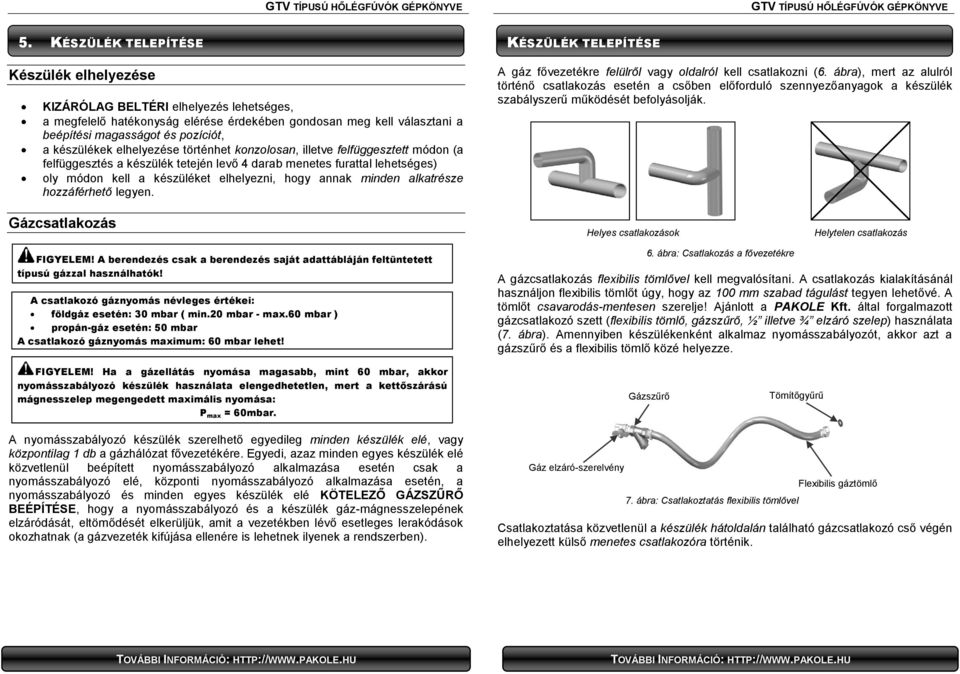

8 5. KÉSZÜLÉK TELEPÍTÉSE KÉSZÜLÉK TELEPÍTÉSE Készülék elhelyezése KIZÁRÓLAG BELTÉRI elhelyezés lehetséges, a megfelelő hatékonyság elérése érdekében gondosan meg kell választani a beépítési magasságot és pozíciót, a készülékek elhelyezése történhet konzolosan, illetve felfüggesztett módon (a felfüggesztés a készülék tetején levő 4 darab menetes furattal lehetséges) oly módon kell a készüléket elhelyezni, hogy annak minden alkatrésze hozzáférhető legyen. A gáz fővezetékre felülről vagy oldalról kell csatlakozni (6. ábra), mert az alulról történő csatlakozás esetén a csőben előforduló szennyezőanyagok a készülék szabályszerű működését befolyásolják. Gázcsatlakozás Helyes csatlakozások Helytelen csatlakozás FIGYELEM! A berendezés csak a berendezés saját adattábláján feltüntetett típusú gázzal használhatók! A csatlakozó gáznyomás névleges értékei: földgáz esetén: 30 mbar ( min.20 mbar - max.60 mbar ) propán-gáz esetén: 50 mbar A csatlakozó gáznyomás maximum: 60 mbar lehet! 6. ábra: Csatlakozás a fővezetékre A gázcsatlakozás flexibilis tömlővel kell megvalósítani. A csatlakozás kialakításánál használjon flexibilis tömlőt úgy, hogy az 100 mm szabad tágulást tegyen lehetővé. A tömlőt csavarodás-mentesen szerelje! Ajánlott a PAKOLE Kft. által forgalmazott gázcsatlakozó szett (flexibilis tömlő, gázszűrő, ½ illetve ¾ elzáró szelep) használata (7. ábra). Amennyiben készülékenként alkalmaz nyomásszabályozót, akkor azt a gázszűrő és a flexibilis tömlő közé helyezze. FIGYELEM! Ha a gázellátás nyomása magasabb, mint 60 mbar, akkor nyomásszabályozó készülék használata elengedhetetlen, mert a kettőszárású mágnesszelep megengedett maximális nyomása: P max = 60mbar. Gázszűrő Tömítőgyűrű A nyomásszabályozó készülék szerelhető egyedileg minden készülék elé, vagy központilag 1 db a gázhálózat fővezetékére. Egyedi, azaz minden egyes készülék elé közvetlenül beépített nyomásszabályozó alkalmazása esetén csak a nyomásszabályozó elé, központi nyomásszabályozó alkalmazása esetén, a nyomásszabályozó és minden egyes készülék elé KÖTELEZŐ GÁZSZŰRŐ BEÉPÍTÉSE, hogy a nyomásszabályozó és a készülék gáz-mágnesszelepének elzáródását, eltömődését elkerüljük, amit a vezetékben lévő esetleges lerakódások okozhatnak (a gázvezeték kifújása ellenére is lehetnek ilyenek a rendszerben). Gáz elzáró-szerelvény 7. ábra: Csatlakoztatás flexibilis tömlővel Flexibilis gáztömlő Csatlakoztatása közvetlenül a készülék hátoldalán található gázcsatlakozó cső végén elhelyezett külső menetes csatlakozóra történik.

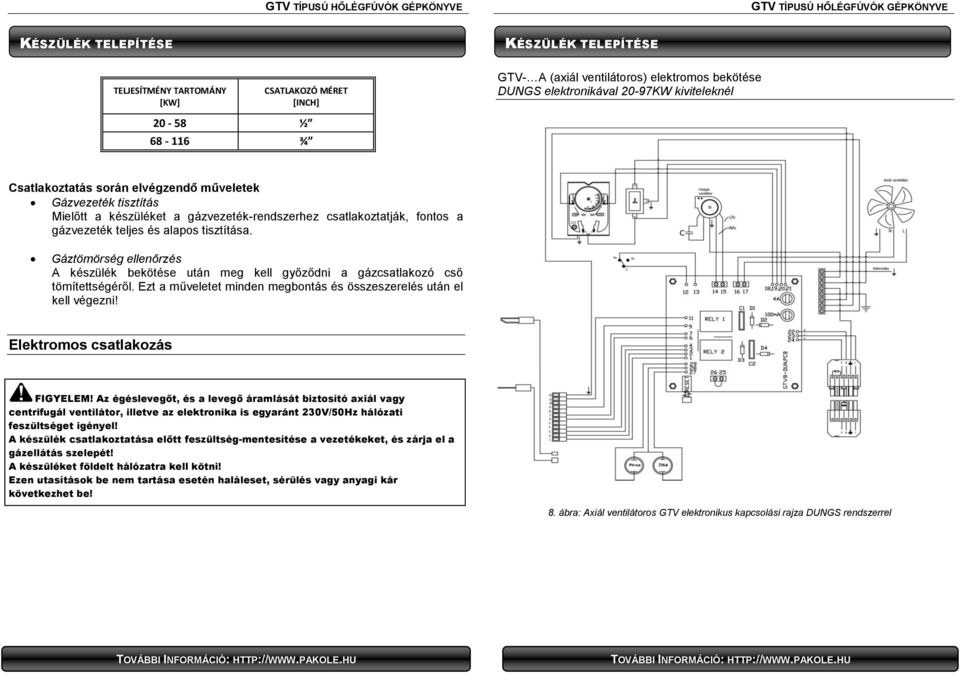

9 KÉSZÜLÉK TELEPÍTÉSE KÉSZÜLÉK TELEPÍTÉSE TELJESÍTMÉNY TARTOMÁNY [KW] CSATLAKOZÓ MÉRET [INCH] GTV- A (axiál ventilátoros) elektromos bekötése DUNGS elektronikával 20-97KW kiviteleknél ½ ¾ Csatlakoztatás során elvégzendő műveletek Gázvezeték tisztítás Mielőtt a készüléket a gázvezeték-rendszerhez csatlakoztatják, fontos a gázvezeték teljes és alapos tisztítása. Gáztömörség ellenőrzés A készülék bekötése után meg kell győződni a gázcsatlakozó cső tömítettségéről. Ezt a műveletet minden megbontás és összeszerelés után el kell végezni! Elektromos csatlakozás FIGYELEM! Az égéslevegőt, és a levegő áramlását biztosító axiál vagy centrifugál ventilátor, illetve az elektronika is egyaránt 230V/50Hz hálózati feszültséget igényel! A készülék csatlakoztatása előtt feszültség-mentesítése a vezetékeket, és zárja el a gázellátás szelepét! A készüléket földelt hálózatra kell kötni! Ezen utasítások be nem tartása esetén haláleset, sérülés vagy anyagi kár következhet be! 8. ábra: Axiál ventilátoros GTV elektronikus kapcsolási rajza DUNGS rendszerrel

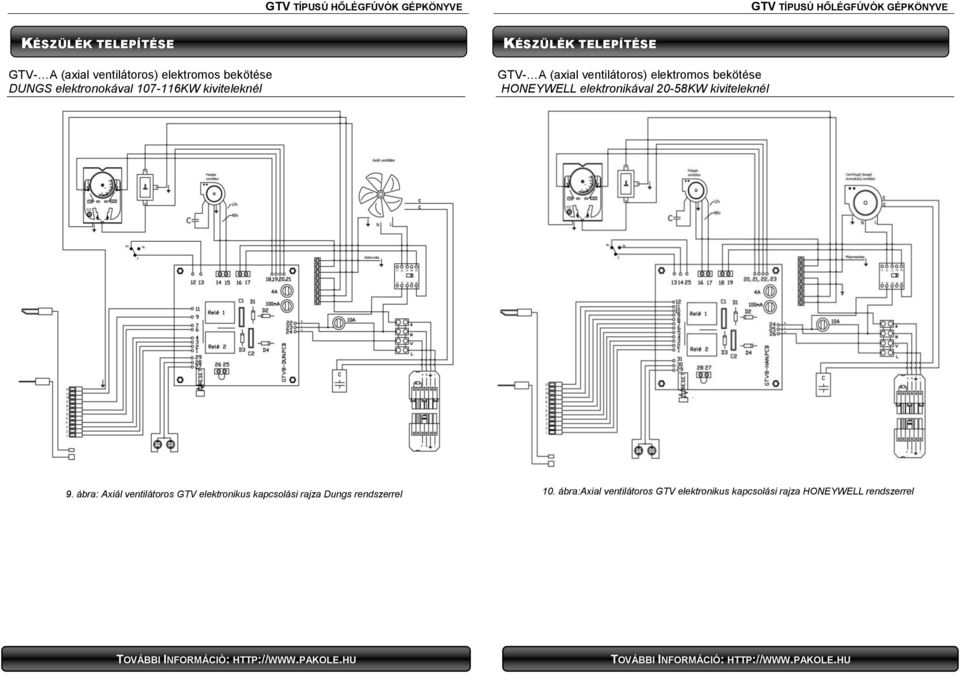

10 KÉSZÜLÉK TELEPÍTÉSE GTV- A (axial ventilátoros) elektromos bekötése DUNGS elektronokával KW kiviteleknél KÉSZÜLÉK TELEPÍTÉSE GTV- A (axial ventilátoros) elektromos bekötése HONEYWELL elektronikával 20-58KW kiviteleknél 9. ábra: Axiál ventilátoros GTV elektronikus kapcsolási rajza Dungs rendszerrel 10. ábra:axial ventilátoros GTV elektronikus kapcsolási rajza HONEYWELL rendszerrel

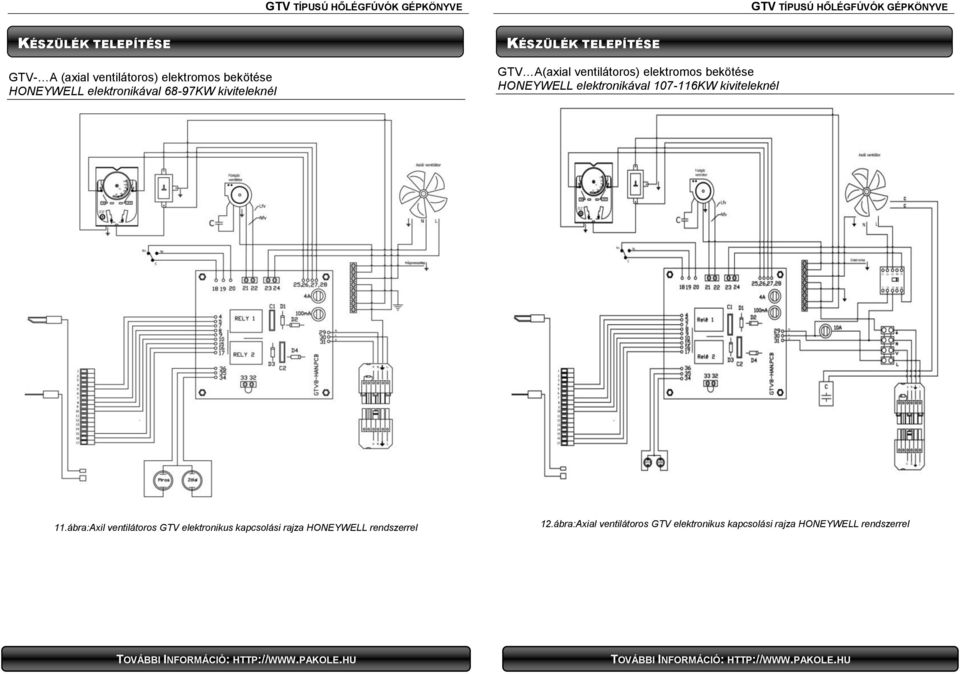

11 KÉSZÜLÉK TELEPÍTÉSE GTV- A (axial ventilátoros) elektromos bekötése HONEYWELL elektronikával 68-97KW kiviteleknél KÉSZÜLÉK TELEPÍTÉSE GTV A(axial ventilátoros) elektromos bekötése HONEYWELL elektronikával KW kiviteleknél 11.ábra:Axil ventilátoros GTV elektronikus kapcsolási rajza HONEYWELL rendszerrel 12.ábra:Axial ventilátoros GTV elektronikus kapcsolási rajza HONEYWELL rendszerrel

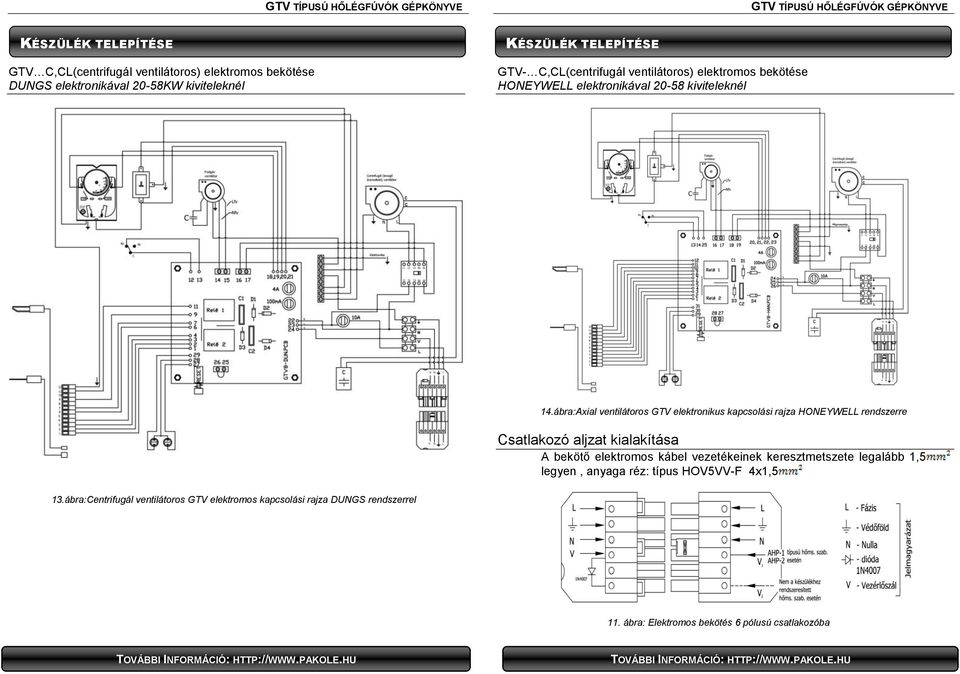

12 KÉSZÜLÉK TELEPÍTÉSE GTV C,CL(centrifugál ventilátoros) elektromos bekötése DUNGS elektronikával 20-58KW kiviteleknél KÉSZÜLÉK TELEPÍTÉSE GTV- C,CL(centrifugál ventilátoros) elektromos bekötése HONEYWELL elektronikával kiviteleknél 14.ábra:Axial ventilátoros GTV elektronikus kapcsolási rajza HONEYWELL rendszerre Csatlakozó aljzat kialakítása A bekötő elektromos kábel vezetékeinek keresztmetszete legalább 1,5 legyen, anyaga réz: típus HOV5VV-F 4x1,5 13.ábra:Centrifugál ventilátoros GTV elektromos kapcsolási rajza DUNGS rendszerrel 11. ábra: Elektromos bekötés 6 pólusú csatlakozóba

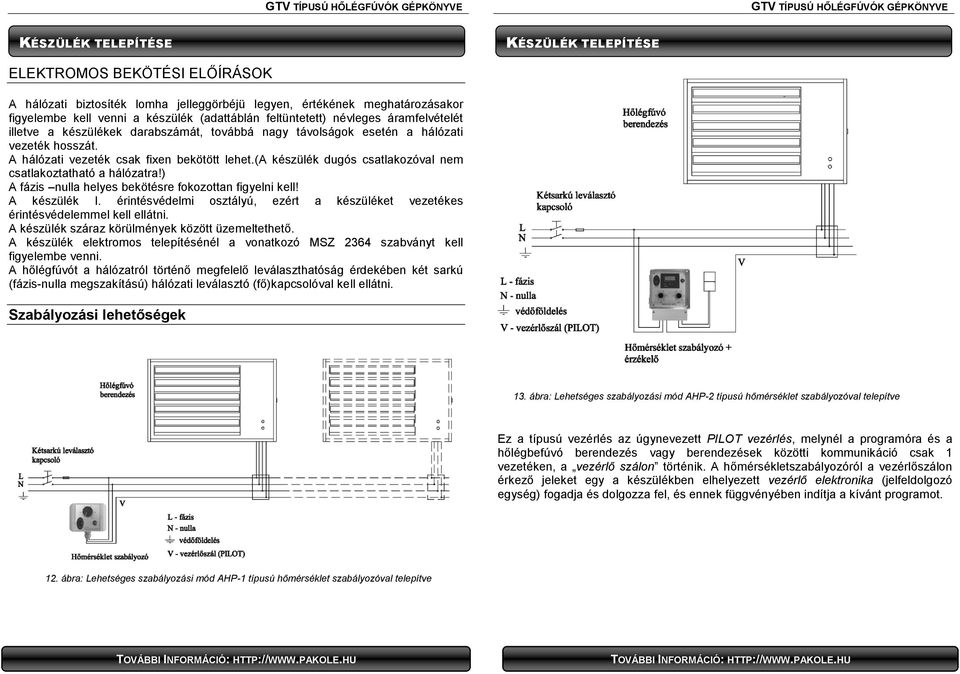

13 KÉSZÜLÉK TELEPÍTÉSE KÉSZÜLÉK TELEPÍTÉSE ELEKTROMOS BEKÖTÉSI ELŐÍRÁSOK A hálózati biztosíték lomha jelleggörbéjü legyen, értékének meghatározásakor figyelembe kell venni a készülék (adattáblán feltüntetett) névleges áramfelvételét illetve a készülékek darabszámát, továbbá nagy távolságok esetén a hálózati vezeték hosszát. A hálózati vezeték csak fixen bekötött lehet.(a készülék dugós csatlakozóval nem csatlakoztatható a hálózatra!) A fázis nulla helyes bekötésre fokozottan figyelni kell! A készülék I. érintésvédelmi osztályú, ezért a készüléket vezetékes érintésvédelemmel kell ellátni. A készülék száraz körülmények között üzemeltethető. A készülék elektromos telepítésénél a vonatkozó MSZ 2364 szabványt kell figyelembe venni. A hőlégfúvót a hálózatról történő megfelelő leválaszthatóság érdekében két sarkú (fázis-nulla megszakítású) hálózati leválasztó (fő)kapcsolóval kell ellátni. Szabályozási lehetőségek 13. ábra: Lehetséges szabályozási mód AHP-2 típusú hőmérséklet szabályozóval telepítve Ez a típusú vezérlés az úgynevezett PILOT vezérlés, melynél a programóra és a hőlégbefúvó berendezés vagy berendezések közötti kommunikáció csak 1 vezetéken, a vezérlő szálon történik. A hőmérsékletszabályozóról a vezérlőszálon érkező jeleket egy a készülékben elhelyezett vezérlő elektronika (jelfeldolgozó egység) fogadja és dolgozza fel, és ennek függvényében indítja a kívánt programot. 12. ábra: Lehetséges szabályozási mód AHP-1 típusú hőmérséklet szabályozóval telepítve

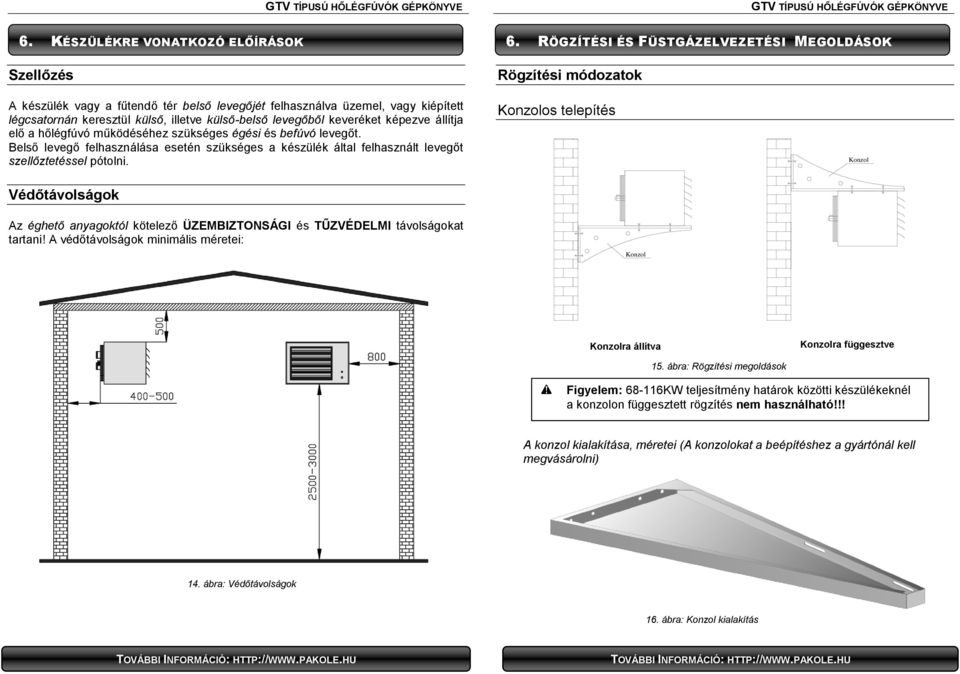

14 6. KÉSZÜLÉKRE VONATKOZÓ ELŐÍRÁSOK Szellőzés 6. RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK Rögzítési módozatok A készülék vagy a fűtendő tér belső levegőjét felhasználva üzemel, vagy kiépített légcsatornán keresztül külső, illetve külső-belső levegőből keveréket képezve állítja elő a hőlégfúvó működéséhez szükséges égési és befúvó levegőt. Belső levegő felhasználása esetén szükséges a készülék által felhasznált levegőt szellőztetéssel pótolni. Konzolos telepítés Konzol Védőtávolságok Az éghető anyagoktól kötelező ÜZEMBIZTONSÁGI és TŰZVÉDELMI távolságokat tartani! A védőtávolságok minimális méretei: Konzol Konzolra állítva Konzolra függesztve 15. ábra: Rögzítési megoldások Figyelem: KW teljesítmény határok közötti készülékeknél a konzolon függesztett rögzítés nem használható!!! A konzol kialakítása, méretei (A konzolokat a beépítéshez a gyártónál kell megvásárolni) 14. ábra: Védőtávolságok 16. ábra: Konzol kialakítás

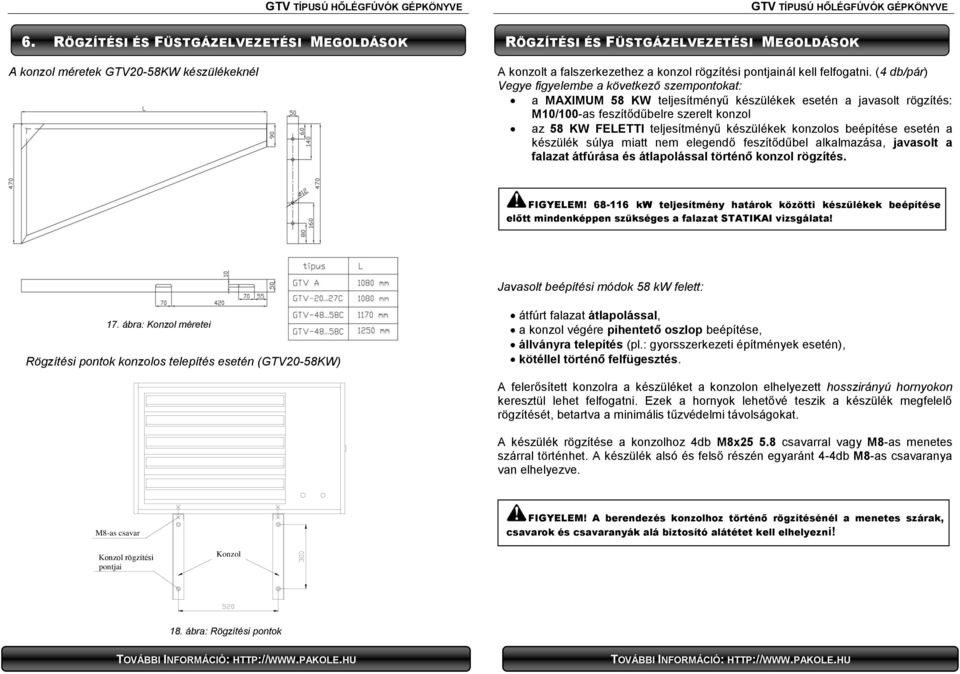

15 6. RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK A konzol méretek GTV20-58KW készülékeknél A konzolt a falszerkezethez a konzol rögzítési pontjainál kell felfogatni. (4 db/pár) Vegye figyelembe a következő szempontokat: a MAXIMUM 58 KW teljesítményű készülékek esetén a javasolt rögzítés: M10/100-as feszítődűbelre szerelt konzol az 58 KW FELETTI teljesítményű készülékek konzolos beépítése esetén a készülék súlya miatt nem elegendő feszítődűbel alkalmazása, javasolt a falazat átfúrása és átlapolással történő konzol rögzítés. FIGYELEM! kw teljesítmény határok közötti készülékek beépítése előtt mindenképpen szükséges a falazat STATIKAI vizsgálata! Javasolt beépítési módok 58 kw felett: 17. ábra: Konzol méretei Rögzítési pontok konzolos telepítés esetén (GTV20-58KW) átfúrt falazat átlapolással, a konzol végére pihentető oszlop beépítése, állványra telepítés (pl.: gyorsszerkezeti építmények esetén), kötéllel történő felfügesztés. A felerősített konzolra a készüléket a konzolon elhelyezett hosszirányú hornyokon keresztül lehet felfogatni. Ezek a hornyok lehetővé teszik a készülék megfelelő rögzítését, betartva a minimális tűzvédelmi távolságokat. A készülék rögzítése a konzolhoz 4db M8x csavarral vagy M8-as menetes szárral történhet. A készülék alsó és felső részén egyaránt 4-4db M8-as csavaranya van elhelyezve. M8-as csavar FIGYELEM! A berendezés konzolhoz történő rögzítésénél a menetes szárak, csavarok és csavaranyák alá biztosító alátétet kell elhelyezni! Konzol rögzítési pontjai Konzol 18. ábra: Rögzítési pontok

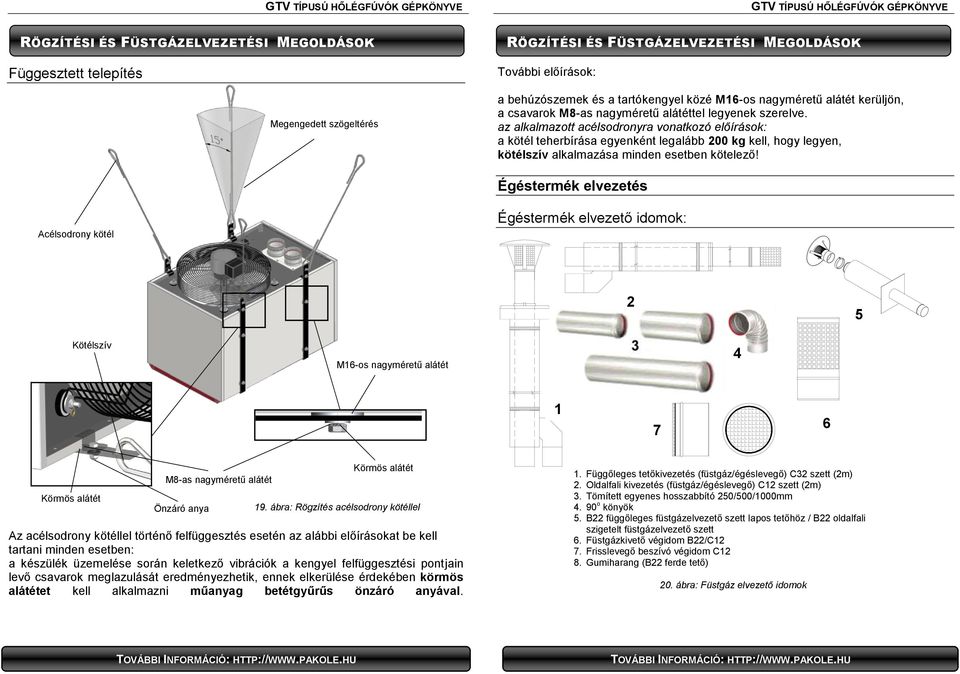

16 RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK Függesztett telepítés Megengedett szögeltérés RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK További előírások: a behúzószemek és a tartókengyel közé M16-os nagyméretű alátét kerüljön, a csavarok M8-as nagyméretű alátéttel legyenek szerelve. az alkalmazott acélsodronyra vonatkozó előírások: a kötél teherbírása egyenként legalább 200 kg kell, hogy legyen, kötélszív alkalmazása minden esetben kötelező! Égéstermék elvezetés Acélsodrony kötél Égéstermék elvezető idomok: 2 5 Kötélszív M16-os nagyméretű alátét Körmös alátét M8-as nagyméretű alátét Önzáró anya Körmös alátét 19. ábra: Rögzítés acélsodrony kötéllel Az acélsodrony kötéllel történő felfüggesztés esetén az alábbi előírásokat be kell tartani minden esetben: a készülék üzemelése során keletkező vibrációk a kengyel felfüggesztési pontjain levő csavarok meglazulását eredményezhetik, ennek elkerülése érdekében körmös alátétet kell alkalmazni műanyag betétgyűrűs önzáró anyával. 1. Függőleges tetőkivezetés (füstgáz/égéslevegő) C32 szett (2m) 2. Oldalfali kivezetés (füstgáz/égéslevegő) C12 szett (2m) 3. Tömített egyenes hosszabbító 250/500/1000mm o könyök 5. B22 függőleges füstgázelvezető szett lapos tetőhöz / B22 oldalfali szigetelt füstgázelvezető szett 6. Füstgázkivető végidom B22/C12 7. Frisslevegő beszívó végidom C12 8. Gumiharang (B22 ferde tető) 20. ábra: Füstgáz elvezető idomok

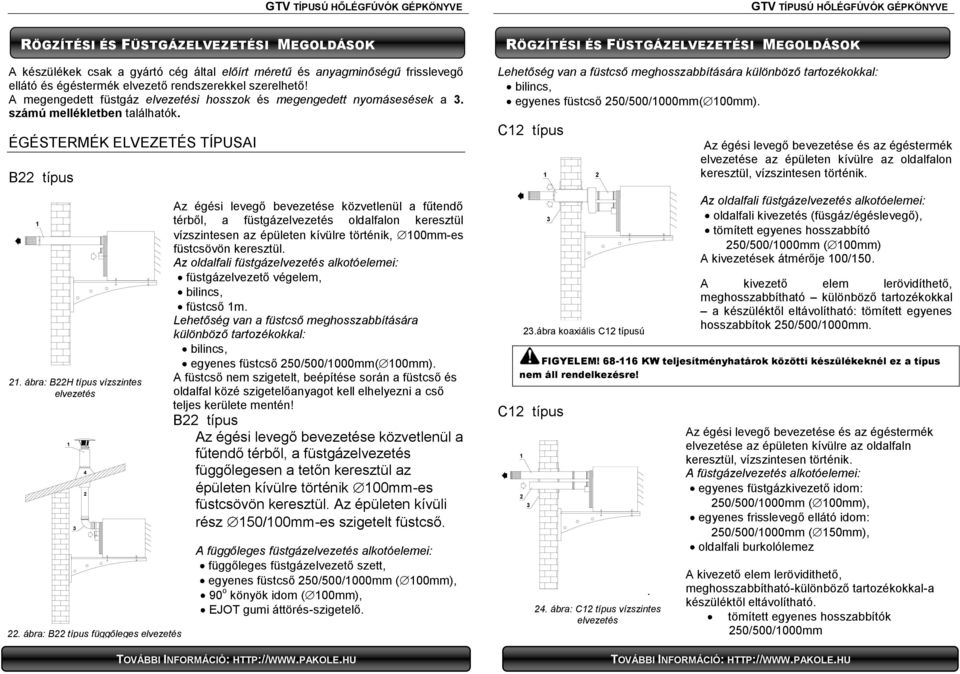

17 RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK A készülékek csak a gyártó cég által előírt méretű és anyagminőségű frisslevegő ellátó és égéstermék elvezető rendszerekkel szerelhető! A megengedett füstgáz elvezetési hosszok és megengedett nyomásesések a 3. számú mellékletben találhatók. ÉGÉSTERMÉK ELVEZETÉS TÍPUSAI B22 típus ábra: B22H típus vízszintes elvezetés ábra: B22 típus függőleges elvezetés Az égési levegő bevezetése közvetlenül a fűtendő térből, a füstgázelvezetés oldalfalon keresztül vízszintesen az épületen kívülre történik, 100mm-es füstcsövön keresztül. Az oldalfali füstgázelvezetés alkotóelemei: füstgázelvezető végelem, bilincs, füstcső 1m. Lehetőség van a füstcső meghosszabbítására különböző tartozékokkal: bilincs, egyenes füstcső 250/500/1000mm( 100mm). A füstcső nem szigetelt, beépítése során a füstcső és oldalfal közé szigetelőanyagot kell elhelyezni a cső teljes kerülete mentén! B22 típus Az égési levegő bevezetése közvetlenül a fűtendő térből, a füstgázelvezetés függőlegesen a tetőn keresztül az épületen kívülre történik 100mm-es füstcsövön keresztül. Az épületen kívüli rész 150/100mm-es szigetelt füstcső. A függőleges füstgázelvezetés alkotóelemei: függőleges füstgázelvezető szett, egyenes füstcső 250/500/1000mm ( 100mm), 90 o könyök idom ( 100mm), EJOT gumi áttörés-szigetelő. RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK Lehetőség van a füstcső meghosszabbítására különböző tartozékokkal: bilincs, egyenes füstcső 250/500/1000mm( 100mm). C12 típus Az égési levegő bevezetése és az égéstermék elvezetése az épületen kívülre az oldalfalon keresztül, vízszintesen történik. Az oldalfali füstgázelvezetés alkotóelemei: oldalfali kivezetés (füsgáz/égéslevegő), tömített egyenes hosszabbító 250/500/1000mm ( 100mm) A kivezetések átmérője 100/150. A kivezető elem lerövidíthető, meghosszabbítható különböző tartozékokkal a készüléktől eltávolítható: tömített egyenes hosszabbítok 250/500/1000mm. FIGYELEM! KW teljesítményhatárok közötti készülékeknél ez a típus nem áll rendelkezésre! C12 típus ábra koaxiális C12 típusú 24. ábra: C12 típus vízszintes elvezetés. Az égési levegő bevezetése és az égéstermék elvezetése az épületen kívülre az oldalfaln keresztül, vízszintesen történik. A füstgázelvezetés alkotóelemei: egyenes füstgázkivezető idom: 250/500/1000mm ( 100mm), egyenes frisslevegő ellátó idom: 250/500/1000mm ( 150mm), oldalfali burkolólemez A kivezető elem lerövidithető, meghosszabbítható-különböző tartozékokkal-a készüléktől eltávolítható. tömített egyenes hosszabbítók 250/500/1000mm

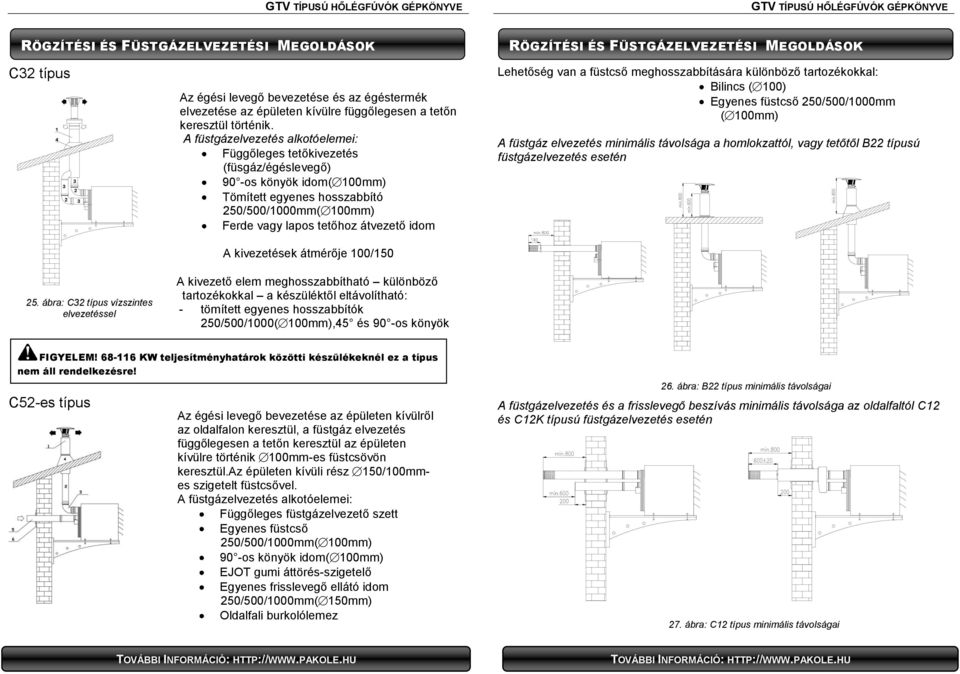

18 RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK C32 típus ábra: C32 típus vízszintes elvezetéssel Az égési levegő bevezetése és az égéstermék elvezetése az épületen kívülre függőlegesen a tetőn keresztül történik. A füstgázelvezetés alkotóelemei: Függőleges tetőkivezetés (füsgáz/égéslevegő) 90 -os könyök idom( 100mm) Tömített egyenes hosszabbító 250/500/1000mm( 100mm) Ferde vagy lapos tetőhoz átvezető idom A kivezetések átmérője 100/150 A kivezető elem meghosszabbítható különböző tartozékokkal a készüléktől eltávolítható: - tömített egyenes hosszabbítók 250/500/1000( 100mm),45 és 90 -os könyök Lehetőség van a füstcső meghosszabbítására különböző tartozékokkal: Bilincs ( 100) Egyenes füstcső 250/500/1000mm ( 100mm) A füstgáz elvezetés minimális távolsága a homlokzattól, vagy tetőtől B22 típusú füstgázelvezetés esetén FIGYELEM! KW teljesítményhatárok közötti készülékeknél ez a típus nem áll rendelkezésre! C52-es típus Az égési levegő bevezetése az épületen kívülről az oldalfalon keresztül, a füstgáz elvezetés függőlegesen a tetőn keresztül az épületen kívülre történik 100mm-es füstcsövön keresztül.az épületen kívüli rész 150/100mmes szigetelt füstcsővel. A füstgázelvezetés alkotóelemei: Függőleges füstgázelvezető szett Egyenes füstcső 250/500/1000mm( 100mm) 90 -os könyök idom( 100mm) EJOT gumi áttörés-szigetelő Egyenes frisslevegő ellátó idom 250/500/1000mm( 150mm) Oldalfali burkolólemez 26. ábra: B22 típus minimális távolságai A füstgázelvezetés és a frisslevegő beszívás minimális távolsága az oldalfaltól C12 és C12K típusú füstgázelvezetés esetén 27. ábra: C12 típus minimális távolságai

19 RÖGZÍTÉSI ÉS FÜSTGÁZELVEZETÉSI MEGOLDÁSOK 7. TARTOZÉKOK A füstgázelvezetés és a frisslevegő beszívás minimális távolsága a tetőtől C32 típusú kivezetés esetén Légcsatorna elemek Ezek az elemek a GTV- CL légcsatornás kivitelű hőlégfúvók opcionális tartozékai a 26. ábra szerint. Amennyiben ezeket a légcsatorna elemeket meg szeretné vásárolni, kérjük vegye fel a kapcsolatot a PAKOLE Kft. értékesítési részlegével. T idom kézi téli-nyári üzemmód váltóval (TIK ) Külső légbeszívó idom madárvédő ráccsal (KLM...) 28. ábra: C32 típus minimális távolságai Szűrőtartó elem szűrővel (SZTS ) Rezgéstompító (RT ) Tűzcsappantyú (TCS ) Állítható egyenes légcsatorna szakasz (AEL )

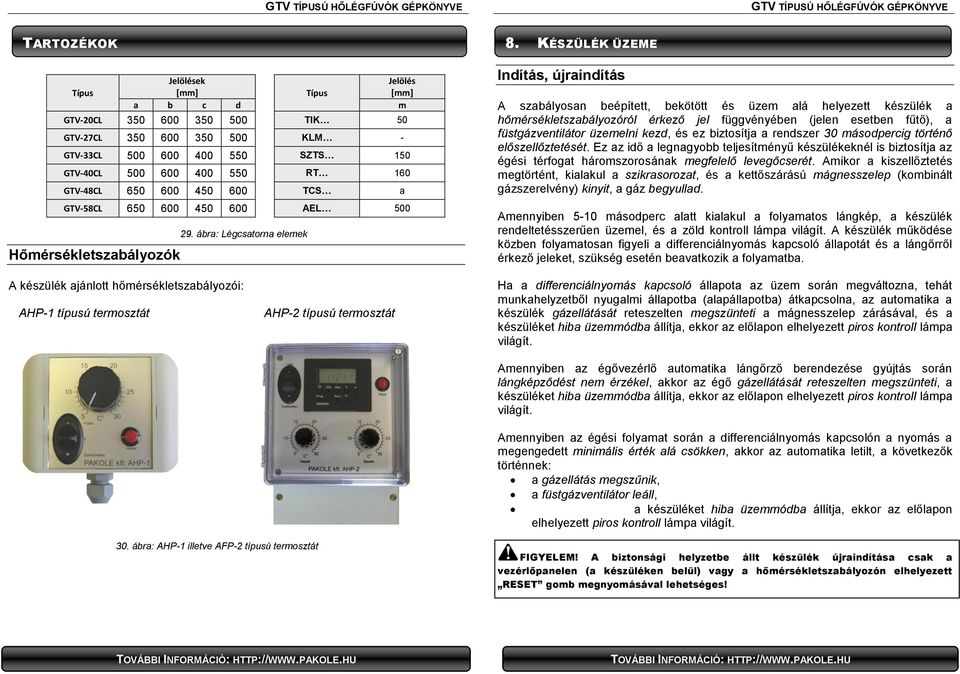

20 TARTOZÉKOK Típus Hőmérsékletszabályozók Jelölések [mm] a b c d GTV-20CL GTV-27CL GTV-33CL GTV-40CL GTV-48CL GTV-58CL ábra: Légcsatorna elemek Típus Jelölés [mm] m TIK 50 KLM - SZTS 150 RT 160 TCS AEL 500 a 8. KÉSZÜLÉK ÜZEME Indítás, újraindítás A szabályosan beépített, bekötött és üzem alá helyezett készülék a hőmérsékletszabályozóról érkező jel függvényében (jelen esetben fűtő), a füstgázventilátor üzemelni kezd, és ez biztosítja a rendszer 30 másodpercig történő előszellőztetését. Ez az idő a legnagyobb teljesítményű készülékeknél is biztosítja az égési térfogat háromszorosának megfelelő levegőcserét. Amikor a kiszellőztetés megtörtént, kialakul a szikrasorozat, és a kettőszárású mágnesszelep (kombinált gázszerelvény) kinyit, a gáz begyullad. Amennyiben 5-10 másodperc alatt kialakul a folyamatos lángkép, a készülék rendeltetésszerűen üzemel, és a zöld kontroll lámpa világít. A készülék működése közben folyamatosan figyeli a differenciálnyomás kapcsoló állapotát és a lángőrről érkező jeleket, szükség esetén beavatkozik a folyamatba. A készülék ajánlott hőmérsékletszabályozói: AHP-1 típusú termosztát AHP-2 típusú termosztát Ha a differenciálnyomás kapcsoló állapota az üzem során megváltozna, tehát munkahelyzetből nyugalmi állapotba (alapállapotba) átkapcsolna, az automatika a készülék gázellátását reteszelten megszünteti a mágnesszelep zárásával, és a készüléket hiba üzemmódba állítja, ekkor az előlapon elhelyezett piros kontroll lámpa világít. Amennyiben az égővezérlő automatika lángőrző berendezése gyújtás során lángképződést nem érzékel, akkor az égő gázellátását reteszelten megszünteti, a készüléket hiba üzemmódba állítja, ekkor az előlapon elhelyezett piros kontroll lámpa világít. Amennyiben az égési folyamat során a differenciálnyomás kapcsolón a nyomás a megengedett minimális érték alá csökken, akkor az automatika letilt, a következők történnek: a gázellátás megszűnik, a füstgázventilátor leáll, a készüléket hiba üzemmódba állítja, ekkor az előlapon elhelyezett piros kontroll lámpa világít. 30. ábra: AHP-1 illetve AFP-2 típusú termosztát FIGYELEM! A biztonsági helyzetbe állt készülék újraindítása csak a vezérlőpanelen (a készüléken belül) vagy a hőmérsékletszabályozón elhelyezett RESET gomb megnyomásával lehetséges!

21 KÉSZÜLÉK ÜZEME Általános tudnivaló: A lángőr önellenőrző és csak az általa ellenőrzött égővel kapcsolatos beavatkozást végez, egyéb környezeti hatásra (külső hő, fény) érzéketlen. A készülék vezérlése, szabályozása A készülék vezérléséről helyiség termosztát gondoskodik. Ez igénytől függően lehet egyszerű manuális vezérlésű, és programórával ellátott termosztát. Manuális vezérlésű termosztát (AHP-1): a termosztátot FŰTÉS / 0 / SZELLŐZTETÉS kapcsolóval, és egy RESET (táv-újraindító) gombbal szerelték fel. Forgatógomb segítségével egy kalibrált skálán beállítható a kívánt hőmérséklet, és ez a helyiség hőmérsékletének függvényében kapcsolja (indítja vagy állítja le) a készüléket. Programórával ellátott vezérlő termosztát (AHP-2): a termosztátot FŰTÉS / 0 / SZELLŐZTETÉS kapcsolóval, egy RESET (táv-újraindító) gombbal és PROGRAMÓRÁVAL szerelték fel. Két forgatógomb segítségével kalibrált skálán beállítható a kívánt nappali és éjszakai hőmérséklet. A programozható hőmérsékletszabályozó napszaktól függően kapcsolja a készüléket, amennyiben azt a helyiség hőmérséklete megkívánja. A programóra lehetővé teszi a napi és heti programozást. A gázüzemű hőlégfúvókat egy vezérlőjel feldolgozóval szerelték fel (PILOT), lehetővé téve egyetlen vezetéken a termosztát (hőmérsékletszabályozó) funkcióinak megvalósítását Fűtés KÉSZÜLÉK ÜZEME FIGYELEM! A GTV hőlégfúvó családot a készülék gyártónál megvásárolható AHP-1 és AHP-2 típusú hőmérséklet-szabályozókkal lehet üzemeltetni. Eltérő típusú teremhőmérséklet szabályozó alkalmazása esetén, a helyes bekötés érdekében vegye fel a gyártóval a kapcsolatot! 9. KARBANTARTÁS A GTV típusú hőlégfúvó készülék a felfüggesztések ellenőrzésén a burkolat, kifúvó lamellák és a keringtető ventilátor tisztántartásán kívül, külön karbantartást nem igényel, de hogy megőrizze a berendezés hosszú élettartamát javasolt, hogy évente legalább egyszer, szakszervizzel vagy szakemberrel végeztesse el a készülék átvizsgálását. Karbantartási műveletek A vevő által végezhető karbantartási műveletek: (féléves időszakonként) a keringtető ventilátor állapotának ellenőrzése, ha szükséges tisztítsa (nagy nyomású levegővel), a kifúvónyílások (zsaluk) állapotának vizsgálata, ha szükséges tisztítsa, a felfüggesztések ellenőrzése mozgatással, szemrevételezéssel. FIGYELEM! A készüléket minden karbantartási művelet elött, a hálózati főkapcsoló kikapcsolásával és a készülék hátoldalán az elektromos csatlakozó dugó kihúzásával le kell választani az elektromos hálózatról! RESET PAKOLE kft.: AHP-1 V - vezérlő szál N - nulla L - fázis - érzékelő Szellőztetés C 30 Nappal Reset C 30 Éjszaka FIGYELEM! Amennyiben a készülék üzemeltetési körülményei (szennyező anyagokat tartalmazó környezet pl.: por, gőzök stb. ) megkívánják, az ellenőrzési és tisztítási műveleteket gyakrabban kell elvégezni! Ennek fő oka, hogy a ventilátorokra rakódó porréteg rontja a készülék hatásfokát. PAKOLE kft.: AHP N L N L V V N L 31. ábra: AHP-1 és AHP-2 hőmérsékletszabályozó

22 KARBANTARTÁS Kizárólag szakszerviz által végezhető karbantartási műveletek (minden olyan beavatkozás, amelyhez a készülék megbontása szükséges): fúvóka nyomás ellenőrzése (mágnesszelep szekunder kivezetésén), KARBANTARTÁS A szerkezeti elemek, melyek a készülék üzemszerű működéséért felelnek: kettőszárású mágnesszelep, gyújtásvezérlő automatika, vezérlő elektronika (jelfeldolgozó), differenciálnyomás kapcsoló, füstgázventilátor, összeépített termosztát (bimetál), hőkorlátozó egység(100 o c), keringtető ventilátor. A keringtető ventilátor és a füstgázventilátor tisztításán kívül a fent említett elemek karbantartást nem igényelnek! A ventilátorok tisztítását nagy nyomású levegővel célszerű elvégezni. Kimenő gáznyomás ellenőrző csonk 32. ábra: Gáznyomás elenőrzése a differenciálnyomás kapcsoló állapotának felmérése, védőföldelés meglétének ellenőrzése, elektromos csatlakozások ellenőrzése, a füstgázventilátor és a keringtető ventilátor vizsgálata: ellenőrizzük, hogy a járókerék szabadon forog-e, és a forgólapátokon lerakódott esetleges szennyeződéseket távolítsuk el, hőcserélő csövek ellenőrzése, a készülék működését szabályozó termosztátok működésének ellenőrzése, gyújtófej és ionizációs lángőr ellenőrzése, szükség esetén cseréje, az égéstermék elvezetés (füstcső) és frisslevegő beszívó cső és csonk kitisztítása, égés minőségének ellenőrzése, gázszűrő kiszerelése, tisztítása nagy nyomású levegővel. FIGYELEM! Minden karbantartási munkálat a készülék újbóli üzembe helyezésének (beszabályozásának) szükségességét vonja maga után! FIGYELEM! Soha ne akadályozza a füstgáz elvezetését és a frisslevegő beszívását! Soha ne változtassa meg a szakszerviz által végzett beállításokat! Soha ne engedje meg, hogy víz, vagy vízpermet kerüljön a hőlégfúvóra! A szakszerű karbantartás érdekében célszerű karbantartási szerződést kötnie, vagy hívja szakszervizünket a rendszeres karbantartás érdekében! Tel.: 22/ Fax.: 22/ Ha a hálózati castlakozó vezeték megsérül, akkor a veszélyek kiküszöbölése céljából, a cserét csak szakképzett személlyel vagy a szakszervízzel szabad elvégeztetni. FIGYELEM! A készülék bármilyen jellegű hibajelenségénél forduljon a forgalmazóhoz, vagy a forgalmazó által megbízott szakszervizhez!

23 KARBANTARTÁS Gázcsere FIGYELEM! Amennyiben a készüléket más gázzal kívánja üzemeltetni (pl. Földgáz helyett Propán), forduljon a forgalmazóhoz vagy szakszervizhez! Fúvókacsere folyamata Venturi-égő Fúvókatartó cső 33. ábra: Az égő szétszerelése Lemezcsavar Fúvóka a készülék feszültség és gázellátásának megszüntetése, a mágnesszelep eltávolítása a fúvókatartó csőről, a fúvókatartó cső rögzítésére szolgáló 4 db lemezcsavar kicsavarása, a fúvókatartó cső eltávolítása a venturi-égő tartó állványról, a cserélendő réz fúvókák kicsavarása (NPT menetes) a fúvókatartó csőből, a fúvókatartó cső meneteinek esetleges tisztítása, az új fúvókák (NPT menetes) becsavarása a fúvókatartó csőbe, a fúvókatartó cső visszahelyezése a venturi-égő tartó állványra, a fúvókatartó cső rögzítése a 4 db lemezcsavarral, a mágnesszelep visszahelyezése a fúvókatartó csőre. KARBANTARTÁS Füstgázventilátor alatti szűkítő lemez cseréjének folyamata a készülék feszültségmentesítése, a füstgázventilátor áramellátó vezetékeinek kikötése a vezérlő elektronika csatlakozójából, a differenciálnyomás kapcsolót működtető szilikon cső (csövek) eltávolítása, a füstgázelvezető csonk rögzítéseinek bontása (4db M4 anya eltávolítása), a füstgázelvezető csonk eltávolítása, a füstgázventilátort a füstgázgyűjtő dobozhoz rögzítő csavarkötések bontása, a füstgázventilátor eltávolítása, a hőálló szigetelés eltávolítása, a cserélendő szűkítőlemez eltávolítása, az új szűkítőlemez felhelyezése a füstgázgyűjtő doboz menetes csapjaira (a szűkítő lemezekre vonatkozó adatok a 5. számú mellékletben találhatók), a hőálló tömítés visszahelyezése, a füstgázventilátor visszahelyezése, a füstgázventilátor csavarkötéseinek rögzítése, a füstgázelvezető csonk visszaszerelése, a differenciálnyomás kapcsolót működtető szilikon csövek visszahelyezése (ügyelve a helyes pozícióra), a füstgázventilátor áramellátó vezetékeinek bekötése a vezérlő elektronika csatlakozójába. A készülék szabályozórendszerének karbantartása A készülék szakszerű, üzemszerű működéséről, szabályozásáról két a készülékkel összeépített termosztát gondoskodik. Összetett termosztát: 3 beállítási lehetőség (Honeywell - L4064): FAN OFF - leállítja a ventilátort a beállított léghőfoknak megfelelően. FAN ON indítja a ventilátort a beállított léghőfoknak megfelelően. LIMIT OFF leállítja az égő működését, a beállított léghőfoknak megfelelően.

24 KARBANTARTÁS KARBANTARTÁS hőmérséklet korlátozó termosztát kikapcsol, és ilyenkor csak a készüléken belül elhelyezett feloldó gomb megnyomása után lehet újraindítani a készüléket. FAN Push man Pull auto CAUTION C FAN OFF ON LIMIT OFF LIMIT L4064 FAN AND LIMIT CONTROL FIGYELEM! Ezt a műveletet kizárólag csak a gyártó cég által megbízott szakszerviz, vagy szakember végezheti! FIGYELEM! A kifúvó elem zsaluját működés közben teljesen lezárni szigorúan tilos! 34. ábra: A készülék hőmérséklet határolója A termosztát bimetál spirál érintkezője benyúlik a hőcserélő csövei közé. Az üzem során az égő és a keringtető-ventilátor működését szabályozza. Amíg a hőmérséklet el nem éri a FAN ON csappal beállított hőmérsékletet, addig csak az égő üzemel. Amint eléri és meghaladja azt, indítja a keringtető-ventilátort. Ha a hőcserélő eléri a LIMIT OFF csappal beállított hőmérsékletet is, akkor az égő üzemét lekapcsolja, és csak a keringtető ventilátor üzemel tovább. Amint a LIMIT hőmérséklet alá hűl, az elektronika ismét indítja az égőt. A termosztátot a hőlégfúvó gyártó cég végellenőrzése során beállítják, így azt módosítani nem kell. A beállításokon változtatást csak a gyártó cég által megbízott szakszerviz, vagy szakember hajthat végre! Hőmérséklet korlátozó termosztát (fedővédelem) - mely a készülék túlhevülése esetén (100 C) leállítja az égő működését. Ebben az esetben (visszahűlés után) csak kézi újraindítás lehetséges, a hőmérséklet korlátozó termosztáton elhelyezett feloldó gomb megnyomásával. Ezt a műveletet csak a gyártó cég által megbízott szakszerviz, vagy szakember végezheti! Vészhelyzet kivételével a hőlégfúvó készüléket az égő működése közben tilos a hálózati feszültségről leválasztani, mert ily módon a készülék túlhevülhet, a hőcserélők kiéghetnek.feszültség kimaradás esetén a készülék kismértékben túlhevülhet, amennyiben ez a hőmérséklet meghaladja a 100 C-ot, a mechanikus

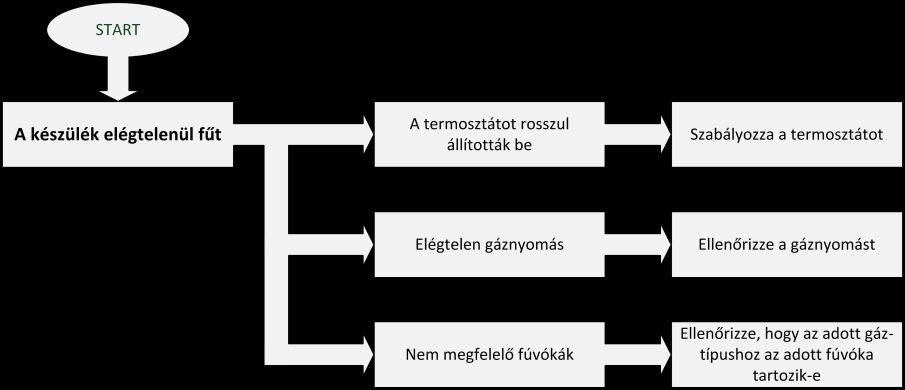

25 10. HIBAELHÁRÍTÁS A készülék előlapján az alábbi jelzőlámpák utalnak a hőlégfúvó üzemállapotára: ZÖLD: működést jelző lámpa PIROS: hibát jelző lámpa HIBAELHÁRÍTÁS A készülék folyamatosan üzemel Nem indul a készülék A készülék csak előszellőztet A készülék rövid időn belül leáll Csak a HONEYWELL elektronikánál

26 HIBAELHÁRÍTÁS A készülék biztonsági állásba kapcsol 11. MELLÉKLETEK 1. számú melléklet: Készülékek teljesítmény adatai Model GTV 20C, CL GTV 27C, CL GTV- 33C, CL GTV- 40C, CL GTV- 48C, CL GTV- 58C, CL Bevitt teljesítmény kw Leadott teljesítmény kw 18 24,3 29, ,2 52,2 Hatásfok % >91 >91 >91 >91 >91 >91 Indításkor hideg levegő áramlik Földgáz m3/h 2,12 2,86 3,7 4,23 5,08 6,14 Gázfogyasztás Propán kg/h 1,65 2,23 2,89 3,3 3,96 4,79 Szállított lev. menny. m3/h Statikus nyomás Pa Ventilátorok száma db Kifújt levegő hőm. különbsége ΔT o C Kifúvási távolság m Füstgáz/égéslevegő csonk mérete mm Ø A készülék elégtelenül fűt Gáz csatlakozás Elektromos csatlakozás G 1/2" ISO 228 OD 230V / 50Hz Névleges áramfelvétel A 4,1 4, Elektromos teljesítmény W Zajszint db(a) Készülék súly C-típus kg Készülék súly CL-Típus kg A készülék védettségi fokozata IP 21

27 MELLÉKLETEK MELLÉKLETEK Model GTV - 20A GTV - 27A GTV - 33A GTV - 40A GTV - 48A GTV - 58A Model GTV - 68A GTV 78A GTV - 87A GTV 97A GTV - 107A GTV - 116A Bevitt teljesítmény kw Leadott teljesítmény kw 18 24,3 29, ,2 52,2 Hatásfok % >91 >91 >91 >91 >91 >91 Bevitt teljesítmény kw Leadott teljesítmény kw Hatásfok % >91 >91 >91 >91 >91 >91 Gázfogyasztás Földgáz m3/h 2,12 2,86 3,7 4,23 5,08 6,14 Propán kg/h 1,65 2,23 2,89 3,3 3,96 4,79 Gázfogyasztás Földgáz m3/h 7,14 8,20 9,13 10,20 11,23 12,20 Propán kg/h 5,61 6,43 7,17 8,00 8,82 9,57 Szállított levegő mennyiség m3/h Szállított levegő mennyiség m3/h Ventilátorok száma db Ventilátorok száma db Kifújt levegő hőm. különbsége ΔT C Kifújt levegő hőm. különbsége ΔT C Kifúvási távolság m Kifúvási távolság m Füstgáz/égéslevegő csonk mérete mm Ø100/Ø100 Füstgáz/égéslevegő csonk mérete mm Ø100/Ø150 Gáz csatlakozás G ½ ISO 228 OD Gáz csatlakozás G ¾ ISO 228 OD Elektromos csatlakozás 230V / 50Hz Elektromos csatlakozás 230V / 50Hz Névleges áramfelvétel A 1,5 3,7 3,7 3,7 Elektromos teljesítmény W Zajszint db(a) Súly kg Névleges áramfelvétel A 3,5 4 6,4 Elektromos teljesítmény W Zajszint db(a) Súly kg A készülék védettségi fokozata IP 21 A készülék védettségi fokozata IP 21

28 MELLÉKLETEK 2. számú melléklet: Készülékek méretei típusonként MELLÉKLETEK GTV- C centrifugál ventilátoros kivitel méretei kw GTV- A axiál ventilátoros kivitel méretei kw Típus A a b M e GTV-20A GTV-27A GTV-33A GTV-40A GTV-48A GTV-58A GTV- A axiál ventilátoros kivitel méretei kw Típus A a b M e GTV-20C GTV-27C GTV-33C GTV-40C GTV-48C GTV-58C GTV- CL centrifugál ventilátoros kivitel méretei kw 200 Típus A a b M e GTV-68A GTV-78A GTV-87A GTV-97A GTV-107A GTV-116A Típus A a b c d M D e GTV-20C GTV-27C GTV-33C GTV-40C GTV-48C GTV-58C

29 MELLÉKLETEK MELLÉKLETEK 3. számú melléklet: Füstgáz elvezetési hosszok, megengedett nyomásesések Model Bevitt telj. [kw] Leadott telj. [kw] Füstgáz elvezetés típusa GTV-20A, C, CL GTV-27A, C, CL GTV-33A, C, CL GTV-40A, C, CL GTV-48A, C, CL GTV-58A, C, CL ,3 29, ,2 52,2 Füstgáz elvezetés maximális hossza Ø100mm [m] Füstgáz elvezetés típusa Füstgáz elvezetés maximális nyomásesés Ø100mm [Pa] Model GTV-68A GTV-78A GTV-87A GTV-97A GTV-107A GTV-116A Bevitt telj. [kw] Leadott telj. [kw] Füstgáz elvezetés típusa Füstgáz elvezetés maximális hossza Ø100mm [m] Füstgáz elvezetés típusa Füstgáz elvezetés maximális nyomásesés Ø100mm [Pa] FIGYELEM! A csövek közötti csatlakozásoknak tömítettnek és merevnek kell lenniük! A füstgázvezeték teljes hossza nem haladhatja meg a fenti táblázatban megadott értékeket! Figyelembe kell venni a következőket: 90 o könyök beépítése ~1méternek/2-3 Pa felel meg 1m inox 100mm cső nyomásvesztesége: 2 Pa

30 MELLÉKLETEK MELLÉKLETEK 4. számú melléklet: Készülékek gázfogyasztása 5. számú melléklet: A készülékhez tartozó fúvóka és füstgáz szűkítő méretek Típus Bemenő teljesítmény Kimenő teljesítmény Gázfogyasztás [m 3 /h] [kg/h] [kw] [kw] G20 G25 G25.1 G31 GTV Model Fúvóka szám Fúvóka átmérő [mm] Fúvóka nyomás [mbar] db G20 G25 G25.1 G31 G20 G25 G25.1 G31 Füstgáz ventilátor szűkítés [mm] G20, G25, G25.1 G31 GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV GTV

31 MELLÉKLETEK MELLÉKLETEK 6. számú melléklet: Célország/gáz kategóriák Kategória Célországok és kategóriák GTV Névleges csatlakozási nyomás [mbar] Rendeltetési ország I 2H 20 DK, EE, FI, LT, LV, NO, SE I 2E 20 LU I 2ELL 20 DE I 3P 37 BE, FR II 2H3P 50 CY, DE 20,28-30 BA, BG, MD, RO, RU, SK, UA, HR 20,37 CH, ES, GB, IE, PT, SI 20,28-30, 37 CZ, GR, IT 20,50 AT, TR II 2L3P 25,28-30, 50 NL II 2E3P 20,37 PL II 2HS3P 25,28-30, 50 HU Rendeltetési országok AT, BA, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IT, LT, LV, LU, MD, NL, NO, PL, PT, RO, RU, SE, SI, SK, TR, UA, HR Kategória Célországok és kategóriák GTV Névleges csatlakozási nyomás [mbar] Rendeltetési ország I 2H 20 DK, EE, FI, LT, LV, NO, SE I 2E 20 LU,DE I 37 BE, FR 3P 50 CY, DE,NL II 2H3P 20,28-30 BA, BG, MD, RO, RU, SK, UA, HR 20,37 CH, ES, GB, IE, PT, SI 20,28-30, 37 CZ, GR, IT 20,50 AT, TR,HU II 2H3P 25,28-30,50 HU II 2E3P 20,37 PL Rendeltetési országok Az égéstermék elvezetési típusok AT, BA, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IT, LT, LV, LU, MD, NL, NO, PL, PT, RO, RU, SE, SI, SK, TR, UA, HR B22, C12, C32, C52 Megjegyzés: SK célországra a készülék típus: GTV helyett AGS - Az égéstermék elvezetési típusok B22, C12, C32 Megjegyzés: SK célországra a készülék típus: GTV- helyett AGS -
