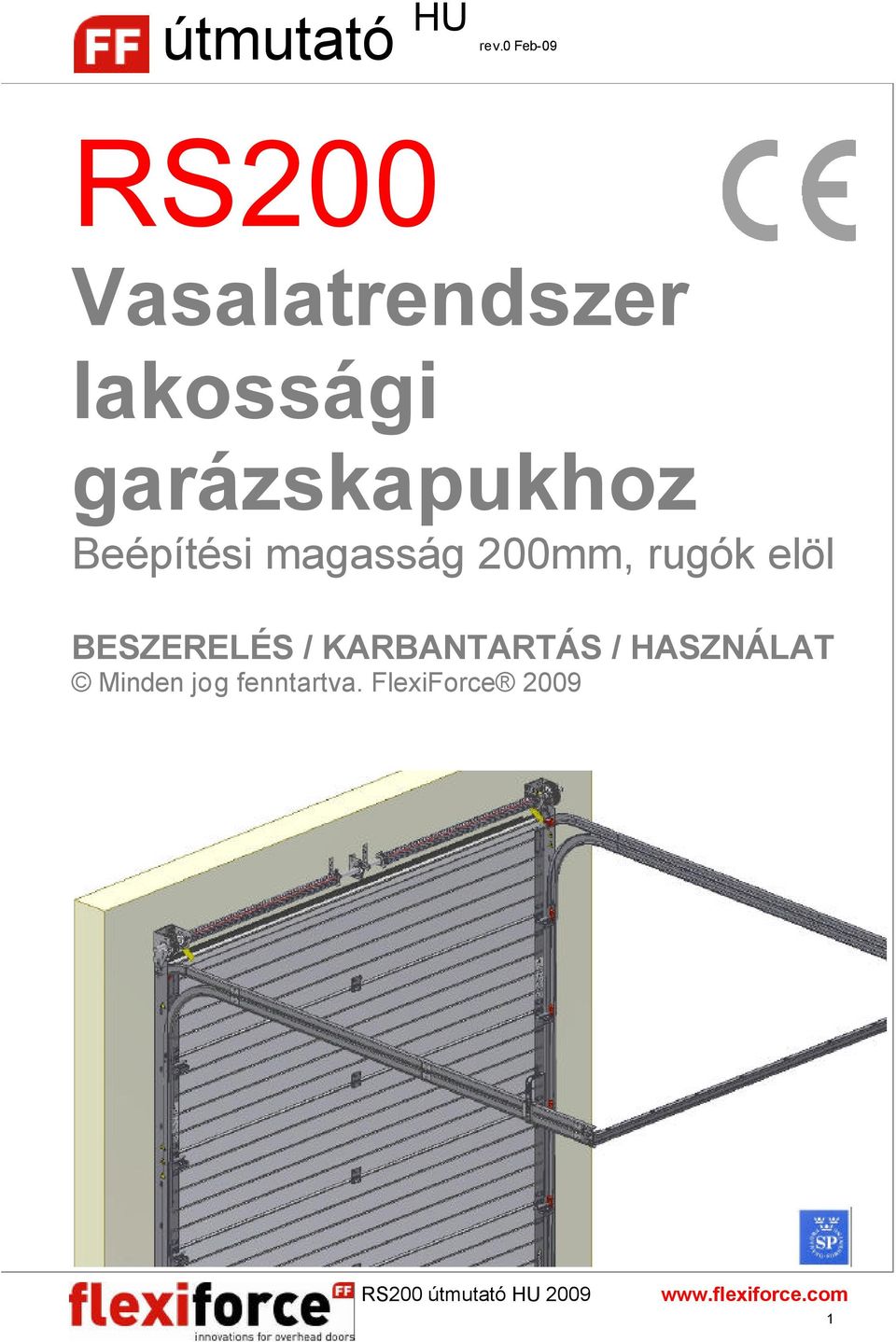

1 RS200 Vasalatrendszer lakossági garázskapukhoz Beépítési magasság 200mm, rugók elöl BESZERELÉS / KARBANTARTÁS / HASZNÁLAT Minden jog fenntartva. FlexiForce

2 FIGYELEM! ÁLTALÁNOS TUDNIVALÓK! A garázskapuk biztonságos beszerelése, karbantartása és használata érdekében a biztonsági eloírásokat be kell tartani. Minden érintett személy biztonsága érdekében tartsa szem elott az alábbi figyelmeztetéseket és utasításokat! Ha kétsége támad, keresse fel beszállítóját. EZ A JEL HÍVJA FEL A FIGYELMET A KÜLÖNLEGES BIZTONSÁGI FIGYELMEZTETÉSEKRE ÉS MEGJEGYZÉSEKRE. EZEKET FIGYELMESEN OLVASSA EL! Ez az útmutató gyakorlattal rendelkezo, szakképzett szereloknek készült, nem használható csináld magad célokra. Ezen útmutató leírja a vasalatrendszer és a kapuszekciók (panelek) beszerelési módját, és hivatkozik az elektromos kapumozgató motorok beszerelési útmutatójára. Minden olyan kiegészíto alkatrészhez szerezzen be útmutatót, amelyre ez a kézikönyv nem tér ki. Mielott hozzálátna a szereléshez, olvassa el figyelmesen ezt az útmutatót! Bizonyos alkatrészek szélei élesek, fogazottak lehetnek, ezért védokesztyu használata javasolt. Minden rendelkezésre bocsátott alkatrészt a megadott típusú garázskapuhoz terveztek. Az eredeti alkatrészek cseréje, illetve más, kiegészíto alkatrészek használata hátrányos hatással lehet a kapu biztonságos muködésére és garanciájára. A kapuhoz tartozó CE tanúsítvány érvényességének elvesztését eredményezi, ha a beszerelés nem az eredeti alkatrészekbol, illetve nem ezen útmutatónak megfeleloen történik. Ez a beszerelo felelossége. Biztosítsa, hogy elegendo fény legyen a beszereléshez! Távolítson el minden akadályt és koszt! A szerelést végzokön kívül más személy ne legyen jelen, aki útban lehet vagy veszélybe kerülhet (pl.: gyerekek)! GARANCIA, SZERZODÉSES FELTÉTELEK Az általános szállítási és fizetési feltételek, melyet a Metaalunie elnevezésu, Fémipari Szövetség által kibocsátott METAALUNIE CONDITIONS, más néven a Fémipari Szerzodéses Feltételek címu kiadvány tartalmaz, minden árajánlatunkra, szerzodésünkre és azok teljesítésére érvényes. Határozottan elutasítunk minden más típusú szerzodéses feltételt. Kérésre térítésmentesen tudunk Önnek küldeni a fent említett kiadványból, de le is töltheti azt a weboldalunkról A Flexi Force cég igyekszik a megrendelésekkel 100%-ban megegyezoen szállítani. A gyakorlatban, minden erofeszítésünk ellenére, ez nem mindig sikerül. Az esetleges hibákat - annak érdekében, hogy az Önnek, vagy a végfelhasználónak esetlegesen okozott kellemetlenségeket enyhítsük amilyen gyorsan csak tudjuk, kijavítjuk. Ezért kérjük, hogy amennyiben a szállítással kapcsolatban bármilyen hibát észlel, azonnal értesítsen bennünket (megadva a megrendelés számát és a teljesítés idejét) és adja meg a lehetoséget számunkra, hogy elfogadható megoldást javasoljunk. A Flexi Force cég harmadik fél költségeit csak abban az esetben téríti meg, ha arra elore egyértelmu nyilatkozatot tett. A költségtérítés összege normál díjtételek és legfeljebb 1 órás távolságból történo utazási költségek alapján számítható. Nagyobb projektek kivitelezése esetén határozottan javasoljuk, hogy mielott az összes kaput szerelni kezdené, elobb egyet fejezzen be teljesen. Ily módon az esetleges hibákat még idoben észre lehet venni, és viszonylag olcsón helyre lehet hozni. Jelen szerelési útmutató semmilyen jog átruházásáról nem rendelkezik. Technikai módosításokat írásos értesítés nélkül is végezhet. A Flexi Force cég igyekezett jelen készletet a CE-eloírásoknak megfeleloen összeállítani. Mindamellett javasoljuk ellenorizni, hogy a készlet kialakítása eleget tesz-e a helyi eloírásoknak is. 2

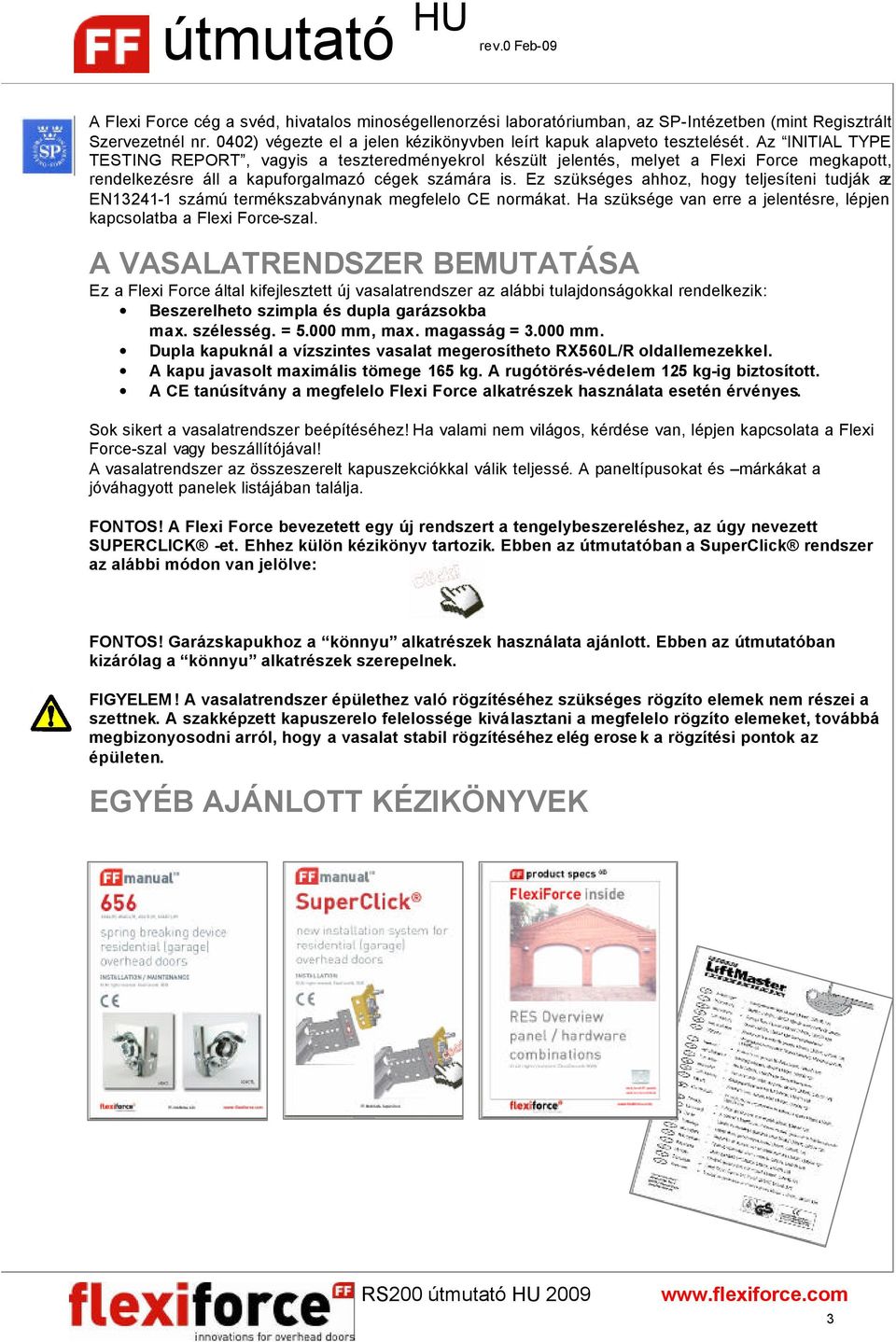

3 A Flexi Force cég a svéd, hivatalos minoségellenorzési laboratóriumban, az SP-Intézetben (mint Regisztrált Szervezetnél nr. 0402) végezte el a jelen kézikönyvben leírt kapuk alapveto tesztelését. Az INITIAL TYPE TESTING REPORT, vagyis a teszteredményekrol készült jelentés, melyet a Flexi Force megkapott, rendelkezésre áll a kapuforgalmazó cégek számára is. Ez szükséges ahhoz, hogy teljesíteni tudják az EN számú termékszabványnak megfelelo CE normákat. Ha szüksége van erre a jelentésre, lépjen kapcsolatba a Flexi Force-szal. A VASALATRENDSZER BEMUTATÁSA Ez a Flexi Force által kifejlesztett új vasalatrendszer az alábbi tulajdonságokkal rendelkezik: Beszerelheto szimpla és dupla garázsokba max. szélesség. = mm, max. magasság = mm. Dupla kapuknál a vízszintes vasalat megerosítheto RX560L/R oldallemezekkel. A kapu javasolt maximális tömege 165 kg. A rugótörés-védelem 125 kg-ig biztosított. A CE tanúsítvány a megfelelo Flexi Force alkatrészek használata esetén érvényes. Sok sikert a vasalatrendszer beépítéséhez! Ha valami nem világos, kérdése van, lépjen kapcsolata a Flexi Force-szal vagy beszállítójával! A vasalatrendszer az összeszerelt kapuszekciókkal válik teljessé. A paneltípusokat és márkákat a jóváhagyott panelek listájában találja. FONTOS! A Flexi Force bevezetett egy új rendszert a tengelybeszereléshez, az úgy nevezett SUPERCLICK -et. Ehhez külön kézikönyv tartozik. Ebben az útmutatóban a SuperClick rendszer az alábbi módon van jelölve: FONTOS! Garázskapukhoz a könnyu alkatrészek használata ajánlott. Ebben az útmutatóban kizárólag a könnyu alkatrészek szerepelnek. FIGYELEM! A vasalatrendszer épülethez való rögzítéséhez szükséges rögzíto elemek nem részei a szettnek. A szakképzett kapuszerelo felelossége kiválasztani a megfelelo rögzíto elemeket, továbbá megbizonyosodni arról, hogy a vasalat stabil rögzítéséhez elég erose k a rögzítési pontok az épületen. EGYÉB AJÁNLOTT KÉZIKÖNYVEK 3

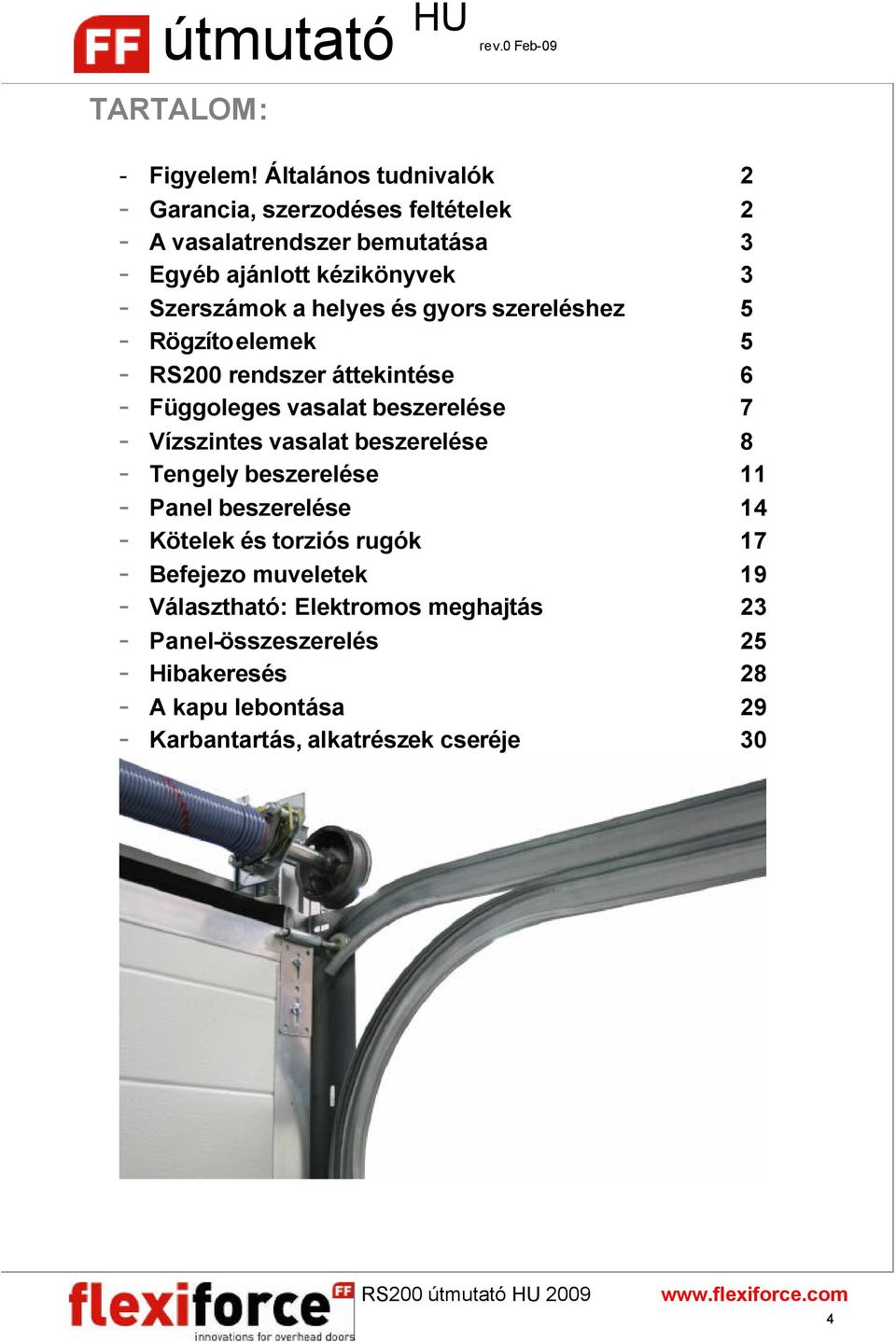

4 TARTALOM: - Figyelem! Általános tudnivalók 2 - Garancia, szerzodéses feltételek 2 - A vasalatrendszer bemutatása 3 - Egyéb ajánlott kézikönyvek 3 - Szerszámok a helyes és gyors szereléshez 5 - Rögzítoelemek 5 - RS200 rendszer áttekintése 6 - Függoleges vasalat beszerelése 7 - Vízszintes vasalat beszerelése 8 - Tengely beszerelése 11 - Panel beszerelése 14 - Kötelek és torziós rugók 17 - Befejezo muveletek 19 - Választható: Elektromos meghajtás 23 - Panel-összeszerelés 25 - Hibakeresés 28 - A kapu lebontása 29 - Karbantartás, alkatrészek cseréje 30 4

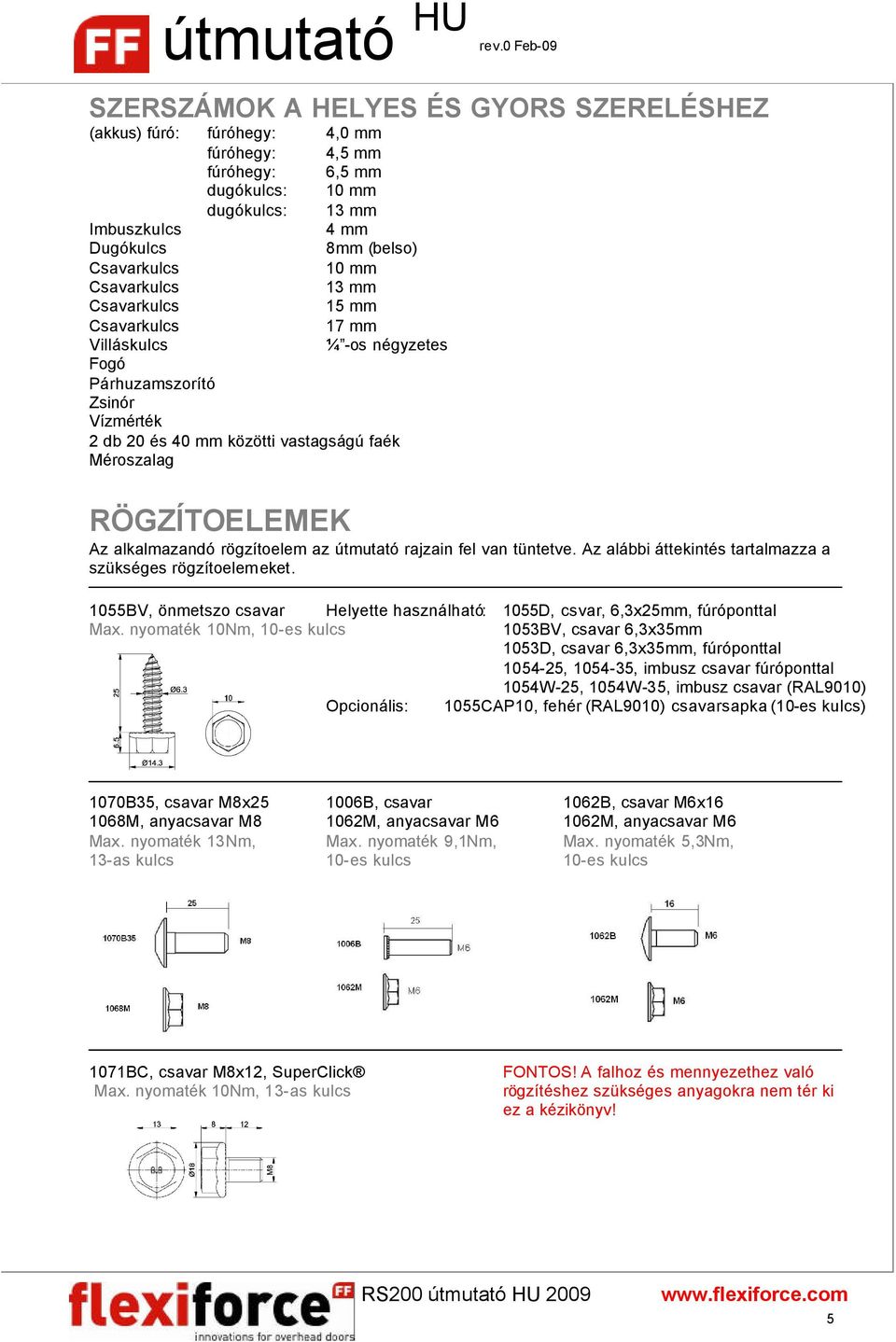

5 SZERSZÁMOK A HELYES ÉS GYORS SZERELÉSHEZ (akkus) fúró: fúróhegy: 4,0 mm fúróhegy: 4,5 mm fúróhegy: 6,5 mm dugókulcs: 10 mm dugókulcs: 13 mm Imbuszkulcs 4 mm Dugókulcs 8mm (belso) Csavarkulcs 10 mm Csavarkulcs 13 mm Csavarkulcs 15 mm Csavarkulcs 17 mm Villáskulcs ¼ -os négyzetes Fogó Párhuzamszorító Zsinór Vízmérték 2 db 20 és 40 mm közötti vastagságú faék Méroszalag RÖGZÍTOELEMEK Az alkalmazandó rögzítoelem az útmutató rajzain fel van tüntetve. Az alábbi áttekintés tartalmazza a szükséges rögzítoelemeket. 1055BV, önmetszo csavar Helyette használható: 1055D, csvar, 6,3x25mm, fúróponttal Max. nyomaték 10Nm, 10-es kulcs 1053BV, csavar 6,3x35mm 1053D, csavar 6,3x35mm, fúróponttal , , imbusz csavar fúróponttal 1054W-25, 1054W-35, imbusz csavar (RAL9010) Opcionális: 1055CAP10, fehér (RAL9010) csavarsapka (10-es kulcs) 1070B35, csavar M8x B, csavar 1062B, csavar M6x M, anyacsavar M8 1062M, anyacsavar M6 1062M, anyacsavar M6 Max. nyomaték 13Nm, Max. nyomaték 9,1Nm, Max. nyomaték 5,3Nm, 13-as kulcs 10-es kulcs 10-es kulcs 1071BC, csavar M8x12, SuperClick Max. nyomaték 10Nm, 13-as kulcs FONTOS! A falhoz és mennyezethez való rögzítéshez szükséges anyagokra nem tér ki ez a kézikönyv! 5

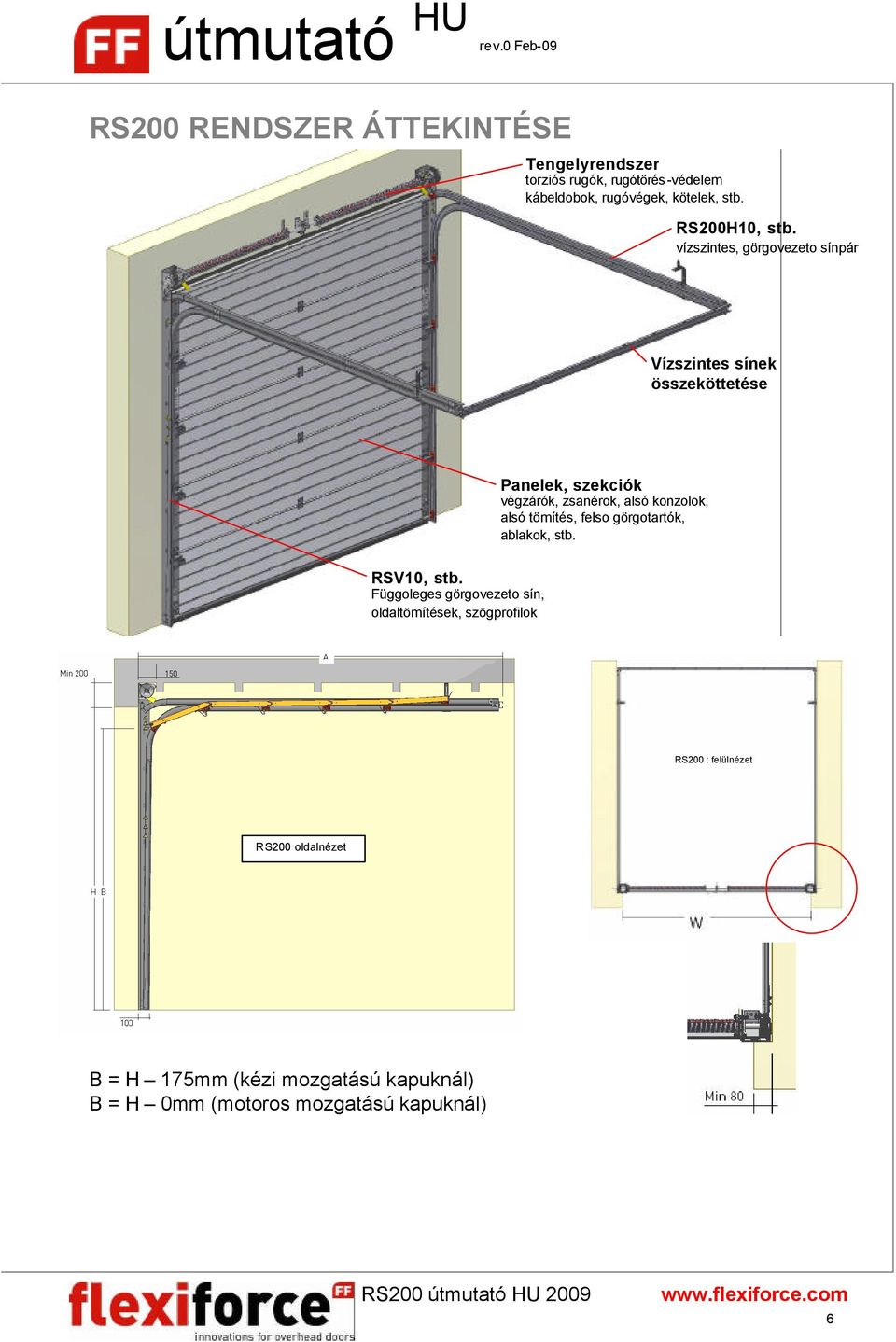

6 RS200 RENDSZER ÁTTEKINTÉSE Tengelyrendszer torziós rugók, rugótörés -védelem kábeldobok, rugóvégek, kötelek, stb. RS200H10, stb. vízszintes, görgovezeto sínpár Vízszintes sínek összeköttetése Panelek, szekciók végzárók, zsanérok, alsó konzolok, alsó tömítés, felso görgotartók, ablakok, stb. RSV10, stb. Függoleges görgovezeto sín, oldaltömítések, szögprofilok RS200 : felülnézet RS200 oldalnézet B = H 175mm (kézi mozgatású kapuknál) B = H 0mm (motoros mozgatású kapuknál) 6

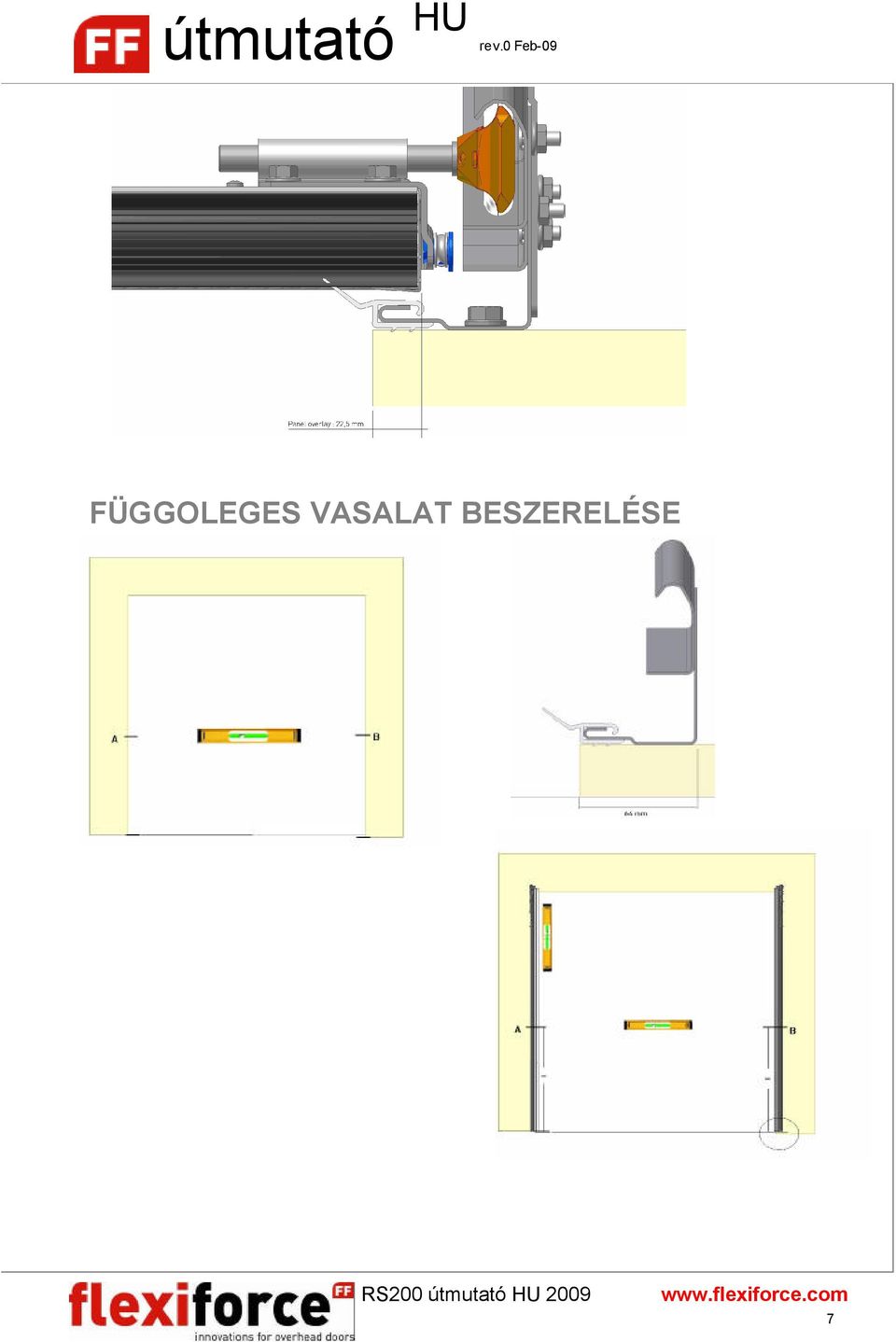

7 FÜGGOLEGES VASALAT BESZERELÉSE 7

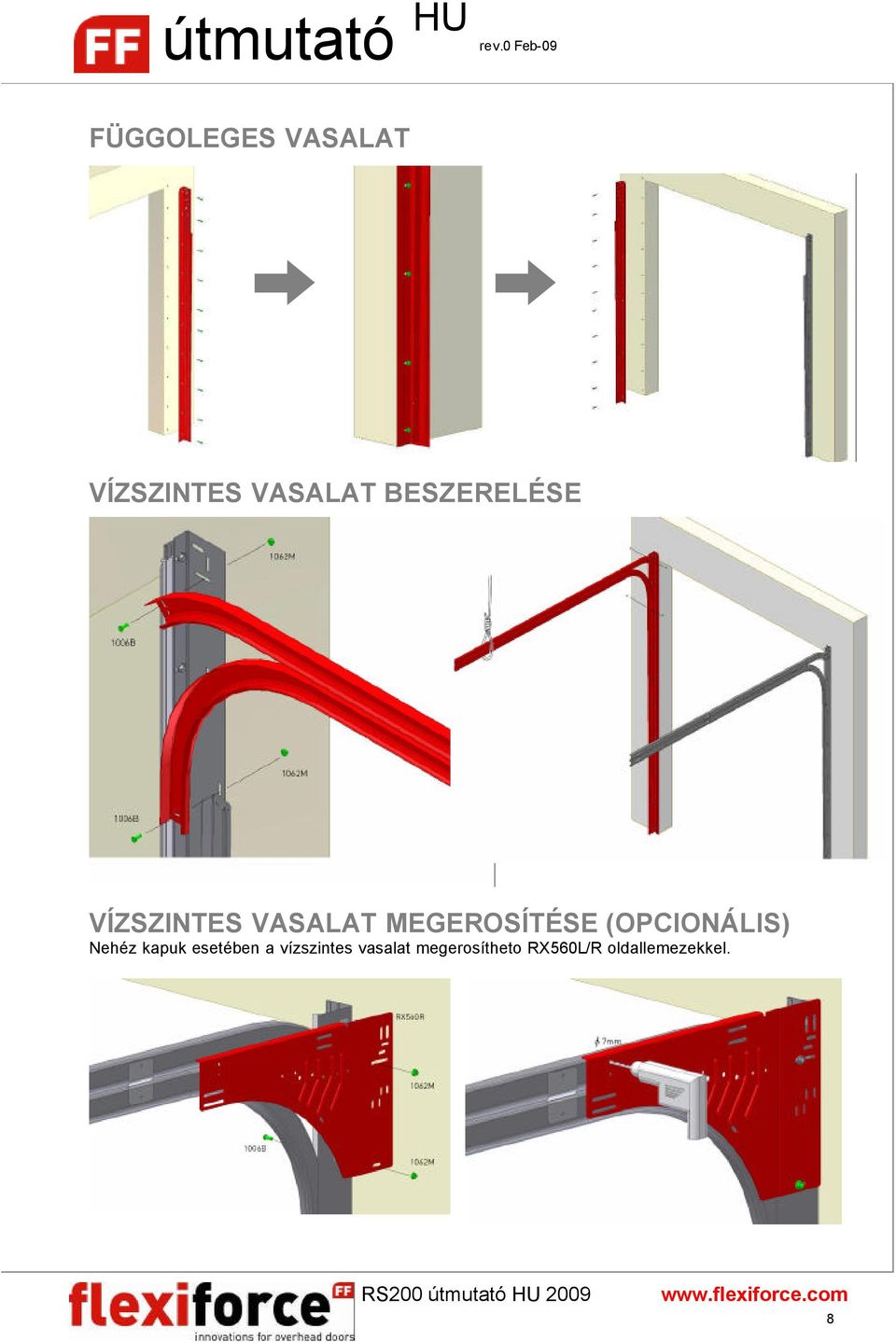

8 FÜGGOLEGES VASALAT VÍZSZINTES VASALAT BESZERELÉSE VÍZSZINTES VASALAT MEGEROSÍTÉSE (OPCIONÁLIS) Nehéz kapuk esetében a vízszintes vasalat megerosítheto RX560L/R oldallemezekkel. 8

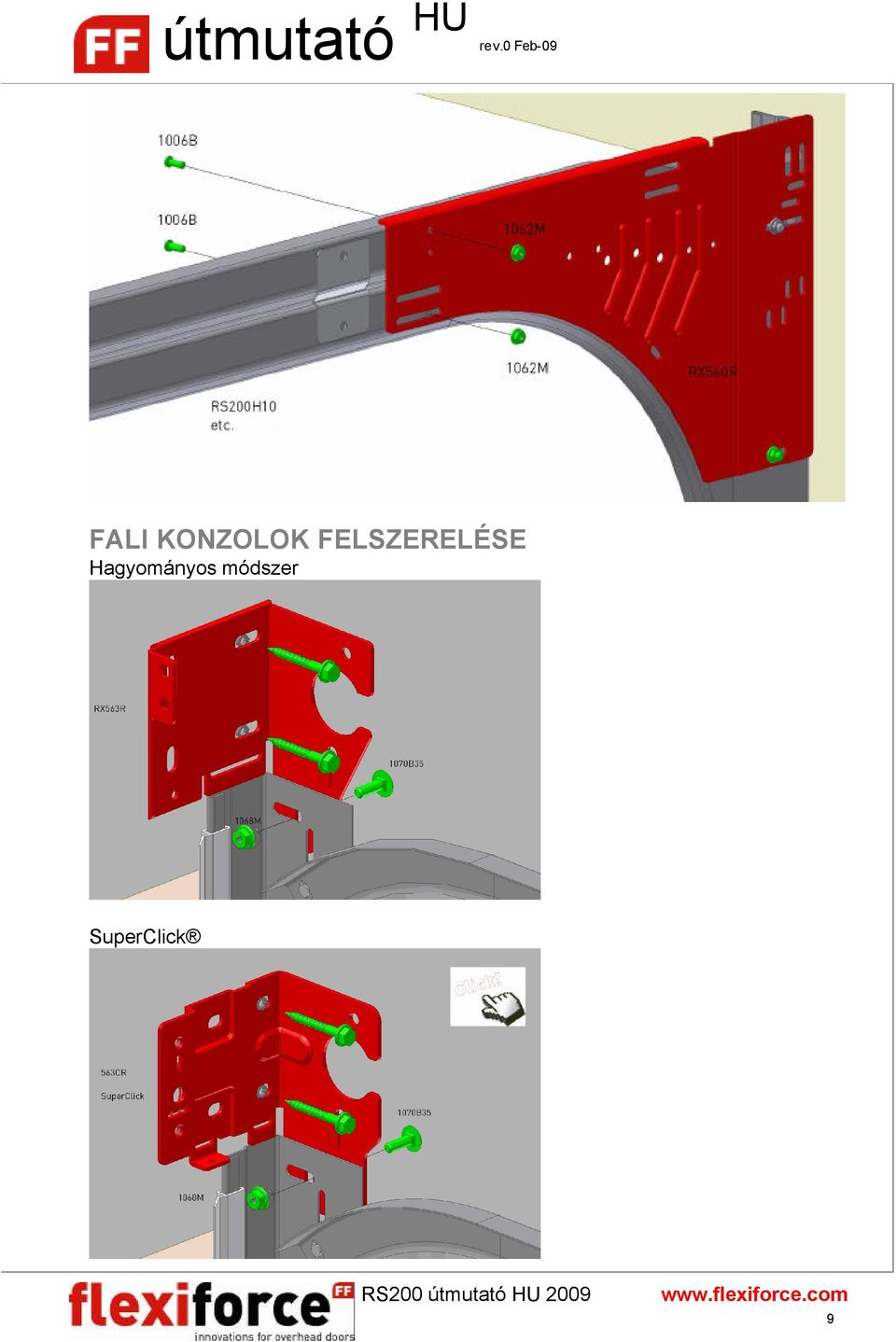

9 FALI KONZOLOK FELSZERELÉSE Hagyományos módszer SuperClick 9

10 VÍZSZINTES SÍNEK HÁTSÓ ÖSSZEKÖTÉSE (OPCIONÁLIS) L = kapunyílás szélessége + 134mm VÍZSZINTES VASALAT FELFÜGGESZTÉSE A MENNYEZETRE CLICK! 10

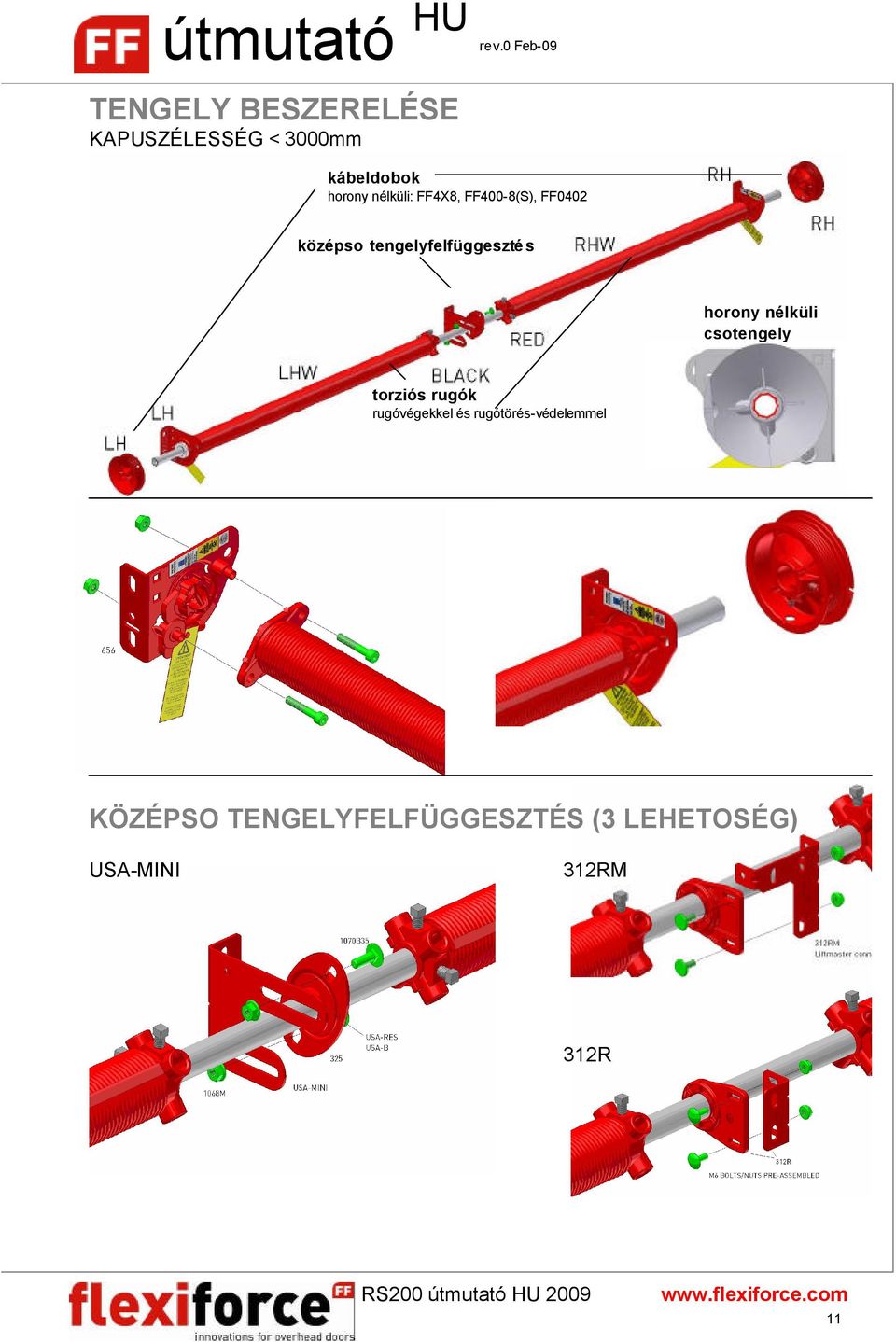

11 TENGELY BESZERELÉSE KAPUSZÉLESSÉG < 3000mm kábeldobok horony nélküli: FF4X8, FF400-8(S), FF0402 középso tengelyfelfüggesztés horony nélküli csotengely torziós rugók rugóvégekkel és rugótörés-védelemmel KÖZÉPSO TENGELYFELFÜGGESZTÉS (3 LEHETOSÉG) USA-MINI 312RM 312R 11

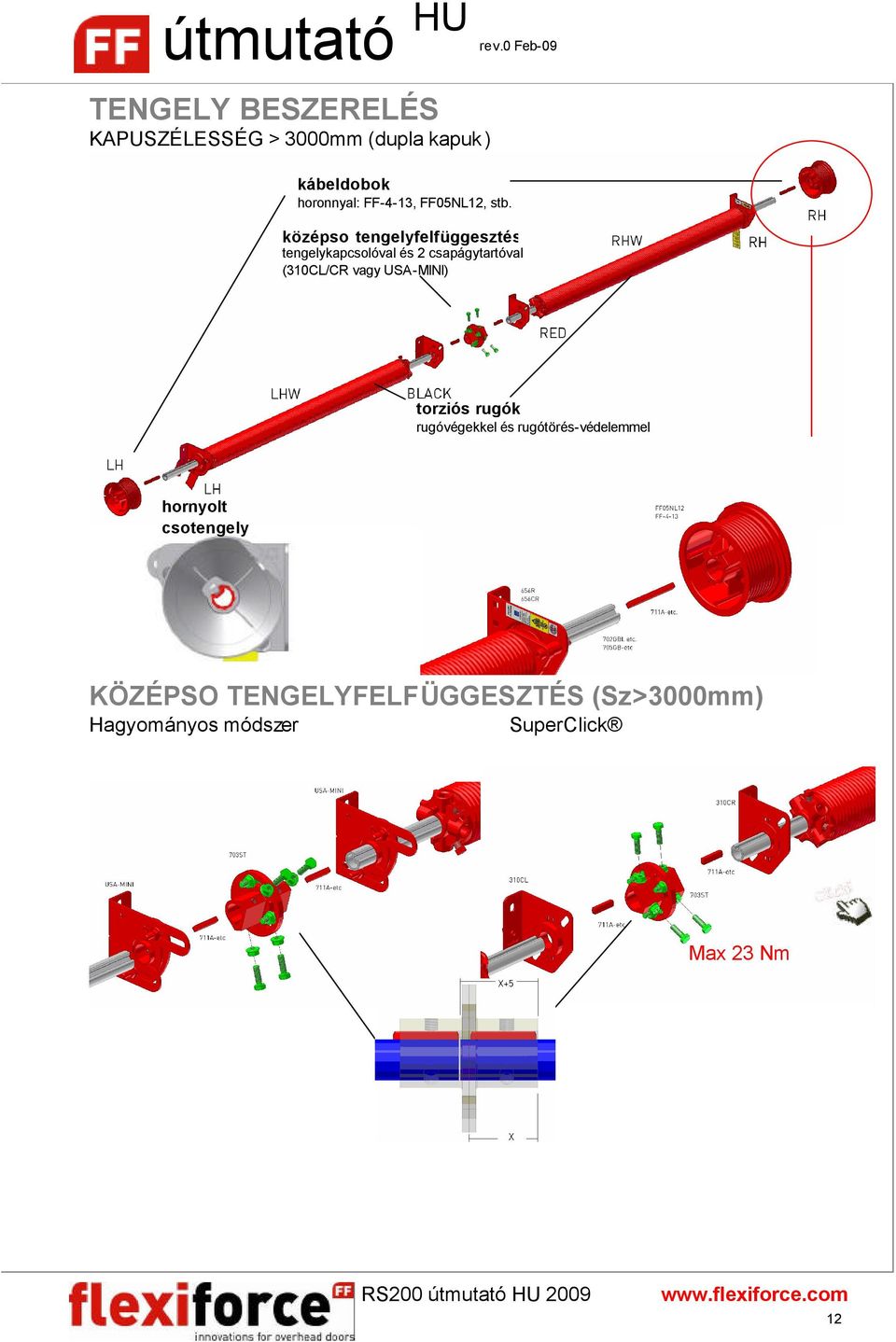

12 TENGELY BESZERELÉS KAPUSZÉLESSÉG > 3000mm (dupla kapuk) kábeldobok horonnyal: FF-4-13, FF05NL12, stb. középso tengelyfelfüggesztés tengelykapcsolóval és 2 csapágytartóval (310CL/CR vagy USA-MINI) torziós rugók rugóvégekkel és rugótörés-védelemmel hornyolt csotengely KÖZÉPSO TENGELYFELFÜGGESZTÉS (Sz>3000mm) Hagyományos módszer SuperClick Max 23 Nm 12

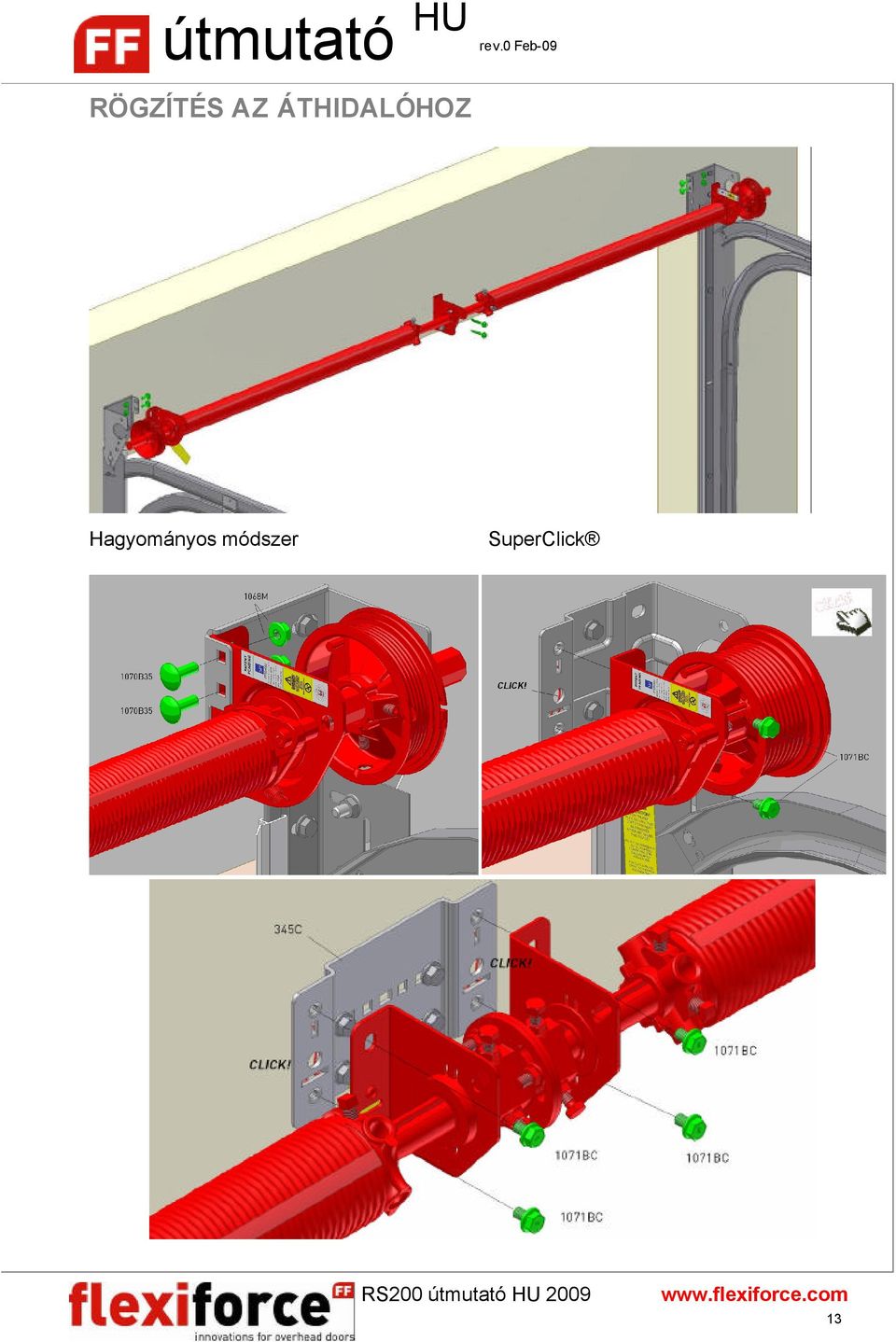

13 RÖGZÍTÉS AZ ÁTHIDALÓHOZ Hagyományos módszer SuperClick 13

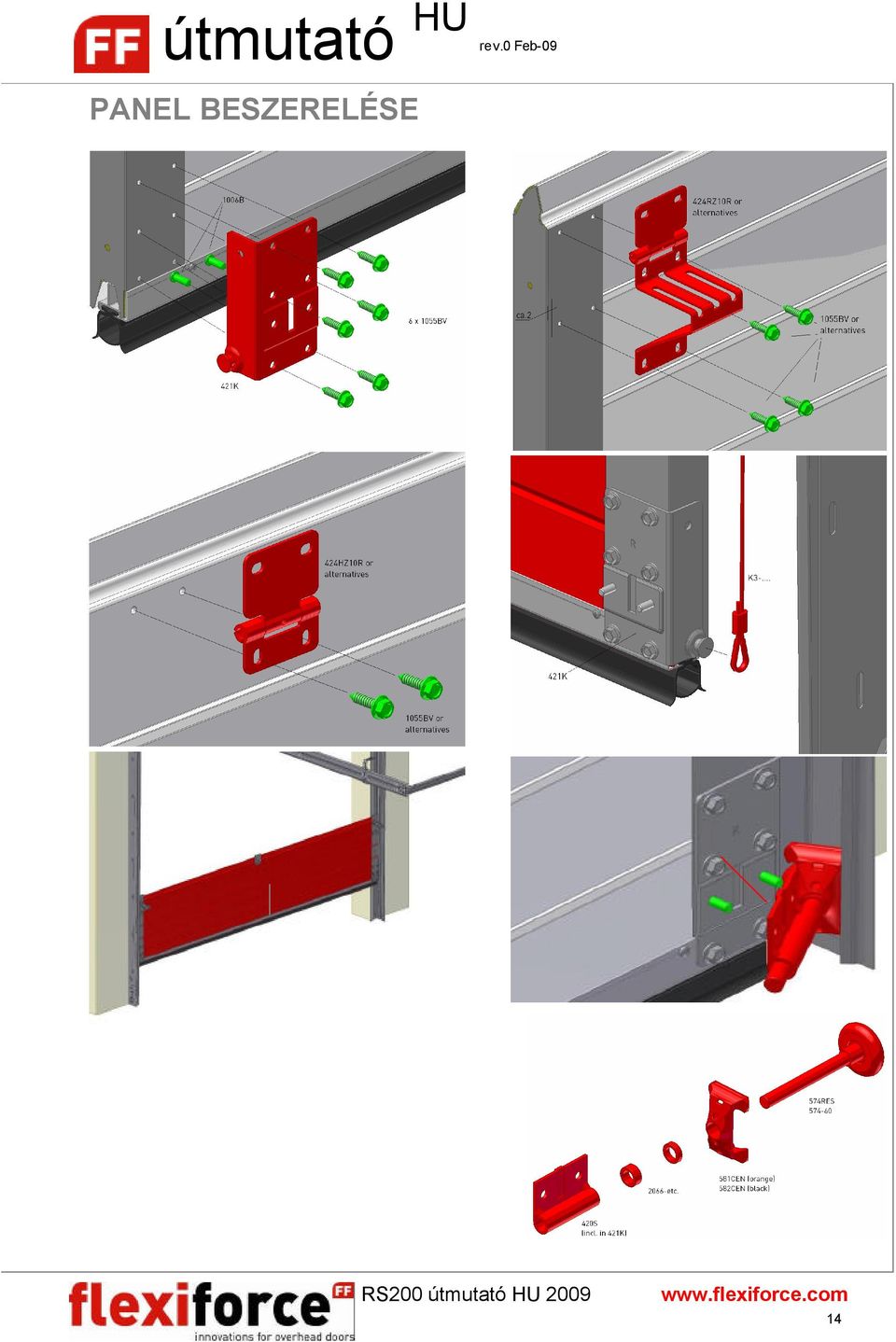

14 PANEL BESZERELÉSE 14

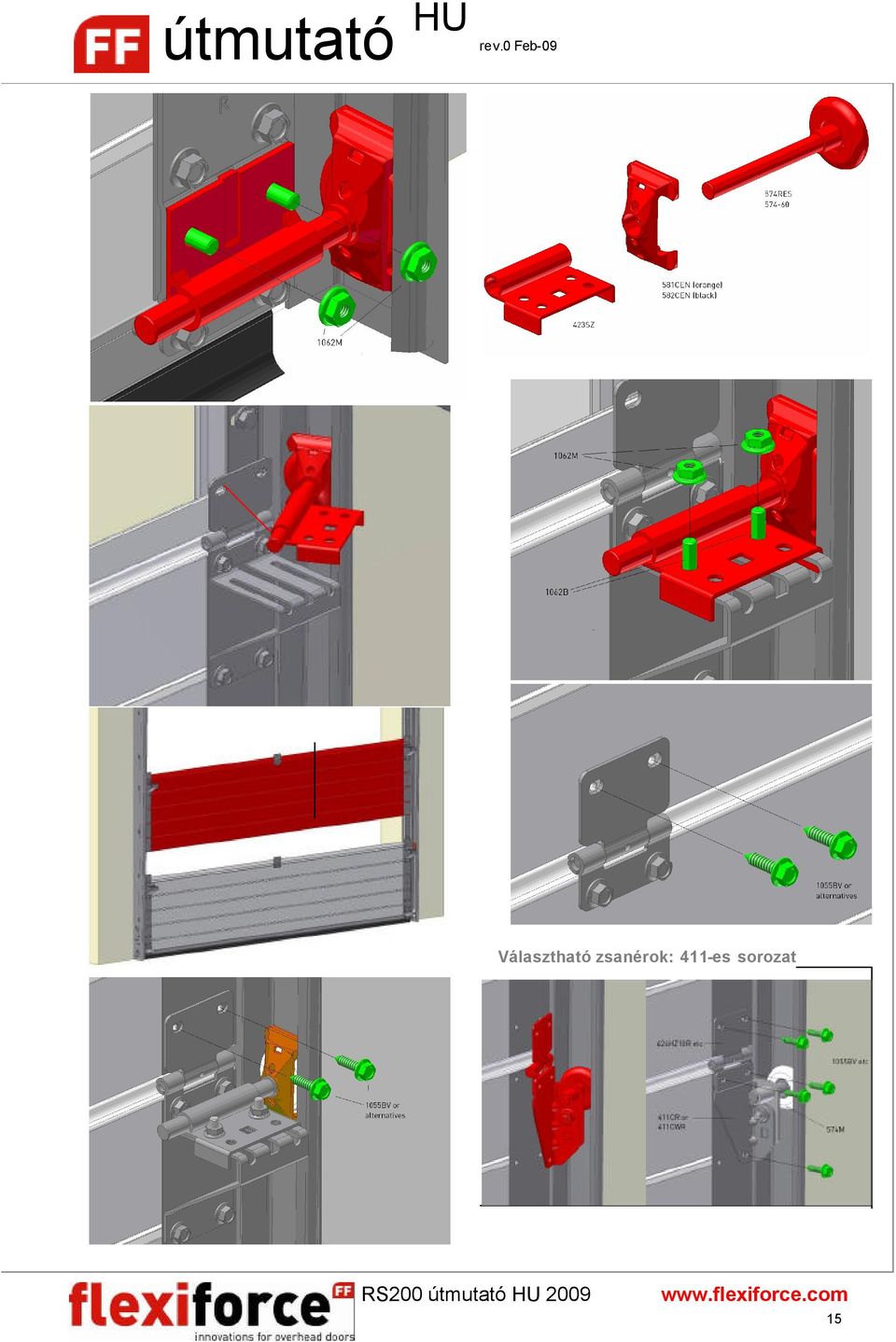

15 Választható zsanérok: 411-es sorozat 15

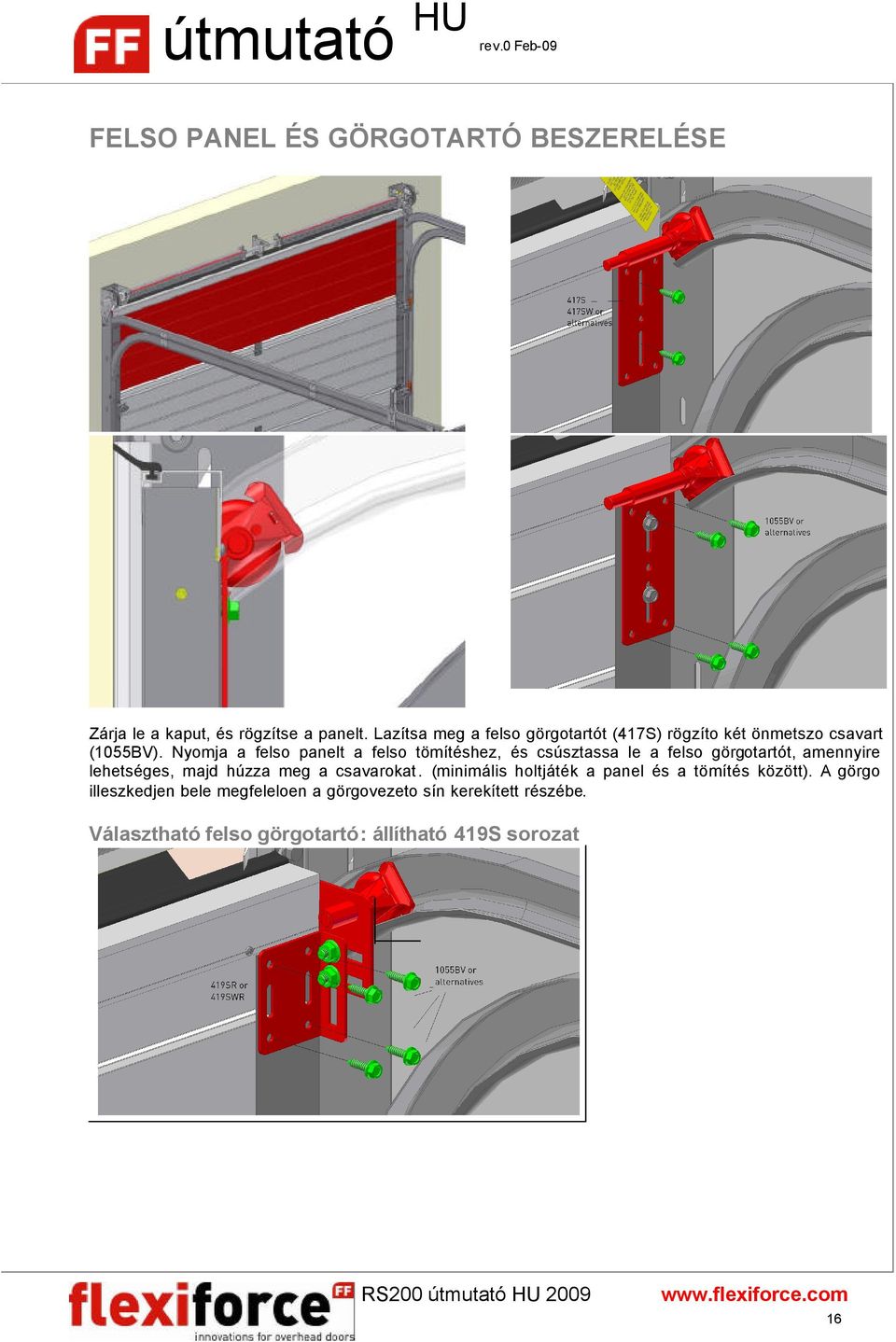

16 FELSO PANEL ÉS GÖRGOTARTÓ BESZERELÉSE Zárja le a kaput, és rögzítse a panelt. Lazítsa meg a felso görgotartót (417S) rögzíto két önmetszo csavart (1055BV). Nyomja a felso panelt a felso tömítéshez, és csúsztassa le a felso görgotartót, amennyire lehetséges, majd húzza meg a csavarokat. (minimális holtjáték a panel és a tömítés között). A görgo illeszkedjen bele megfeleloen a görgovezeto sín kerekített részébe. Választható felso görgotartó: állítható 419S sorozat 16

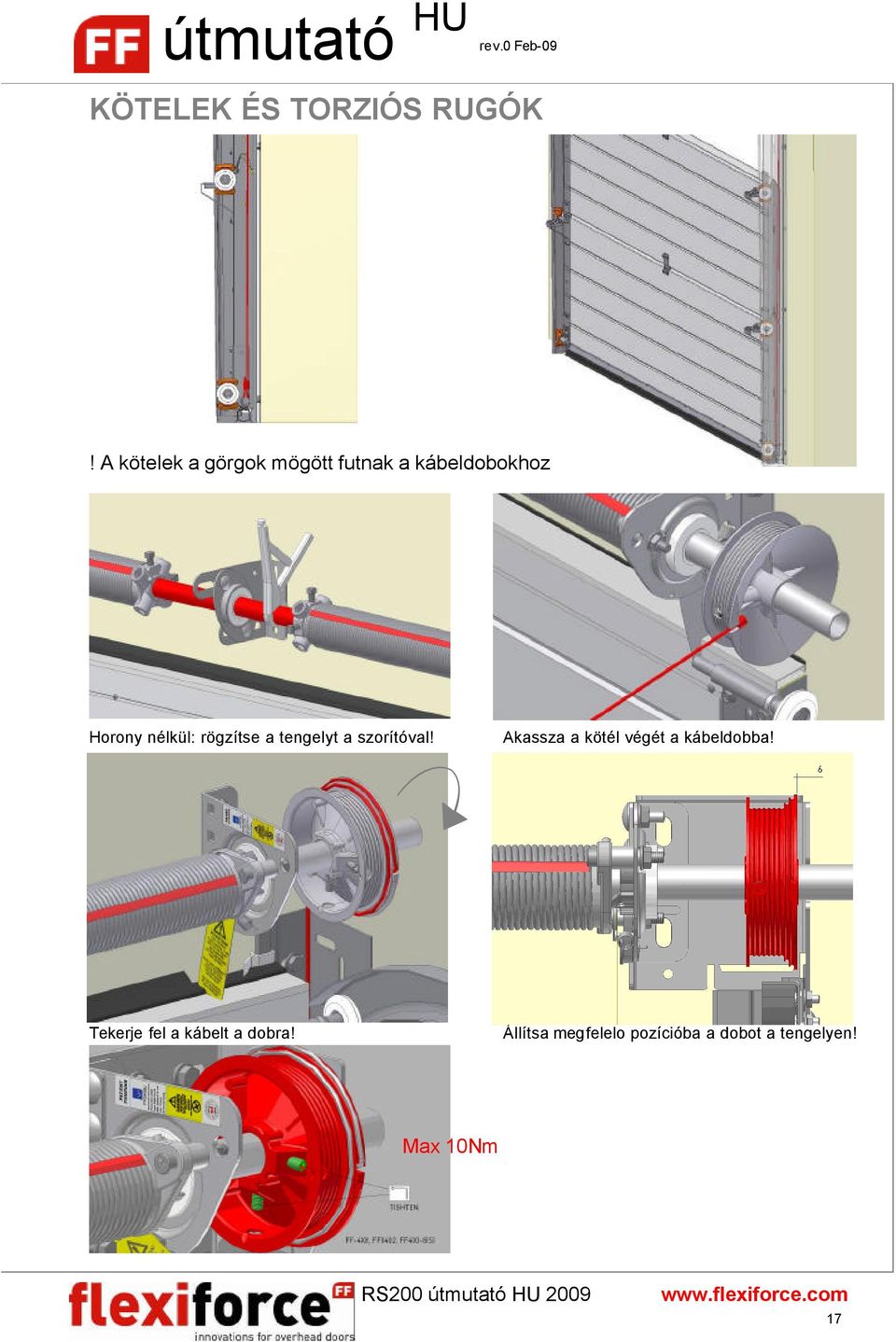

17 KÖTELEK ÉS TORZIÓS RUGÓK! A kötelek a görgok mögött futnak a kábeldobokhoz Horony nélkül: rögzítse a tengelyt a szorítóval! Akassza a kötél végét a kábeldobba! Tekerje fel a kábelt a dobra! Állítsa megfelelo pozícióba a dobot a tengelyen! Max 10Nm 17

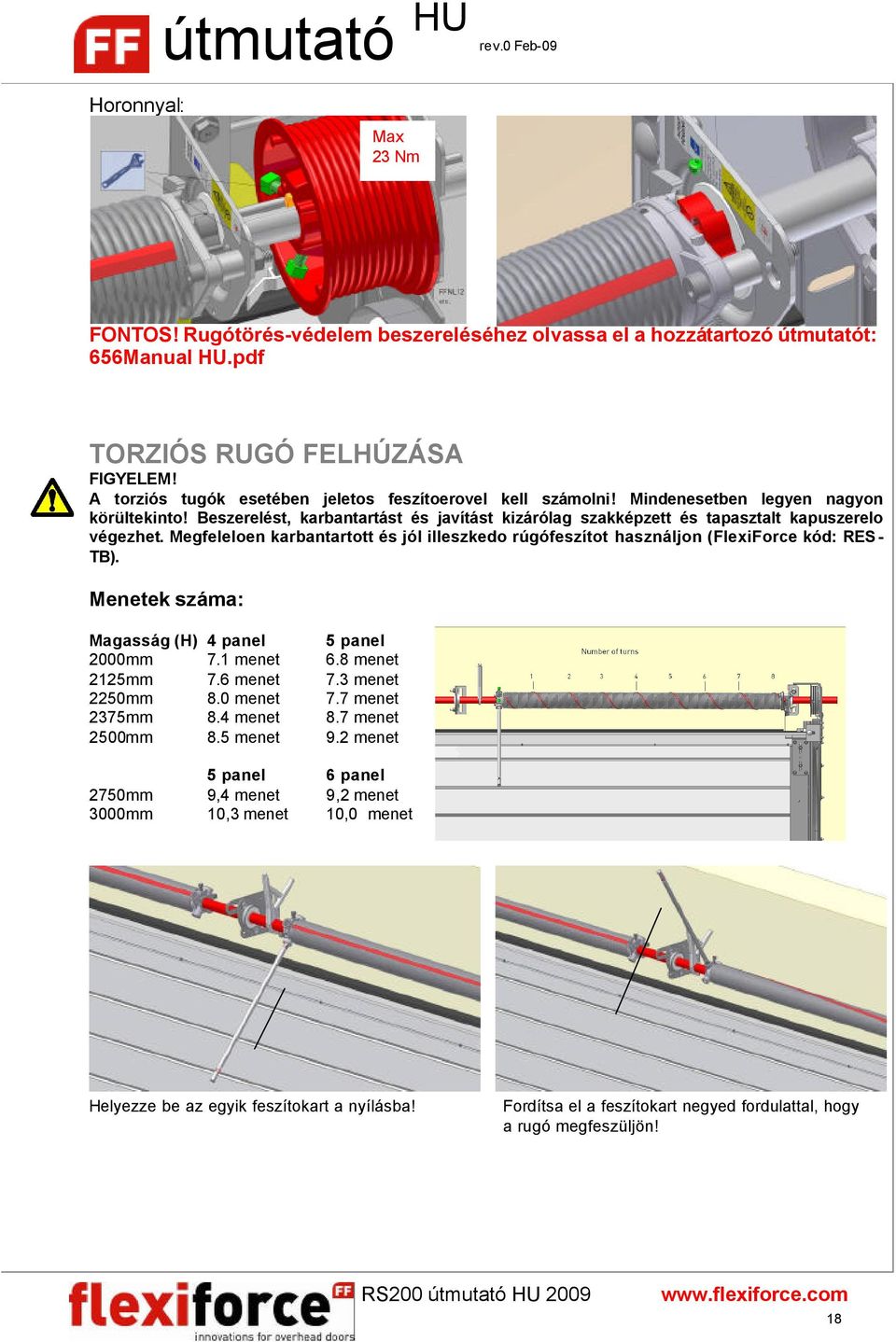

18 Horonnyal: Max 23 Nm FONTOS! Rugótörés-védelem beszereléséhez olvassa el a hozzátartozó útmutatót: 656Manual HU.pdf TORZIÓS RUGÓ FELHÚZÁSA FIGYELEM! A torziós tugók esetében jeletos feszítoerovel kell számolni! Mindenesetben legyen nagyon körültekinto! Beszerelést, karbantartást és javítást kizárólag szakképzett és tapasztalt kapuszerelo végezhet. Megfeleloen karbantartott és jól illeszkedo rúgófeszítot használjon (FlexiForce kód: RES - TB). Menetek száma: Magasság (H) 4 panel 5 panel 2000mm 7.1 menet 6.8 menet 2125mm 7.6 menet 7.3 menet 2250mm 8.0 menet 7.7 menet 2375mm 8.4 menet 8.7 menet 2500mm 8.5 menet 9.2 menet 5 panel 6 panel 2750mm 9,4 menet 9,2 menet 3000mm 10,3 menet 10,0 menet Helyezze be az egyik feszítokart a nyílásba! Fordítsa el a feszítokart negyed fordulattal, hogy a rugó megfeszüljön! 18

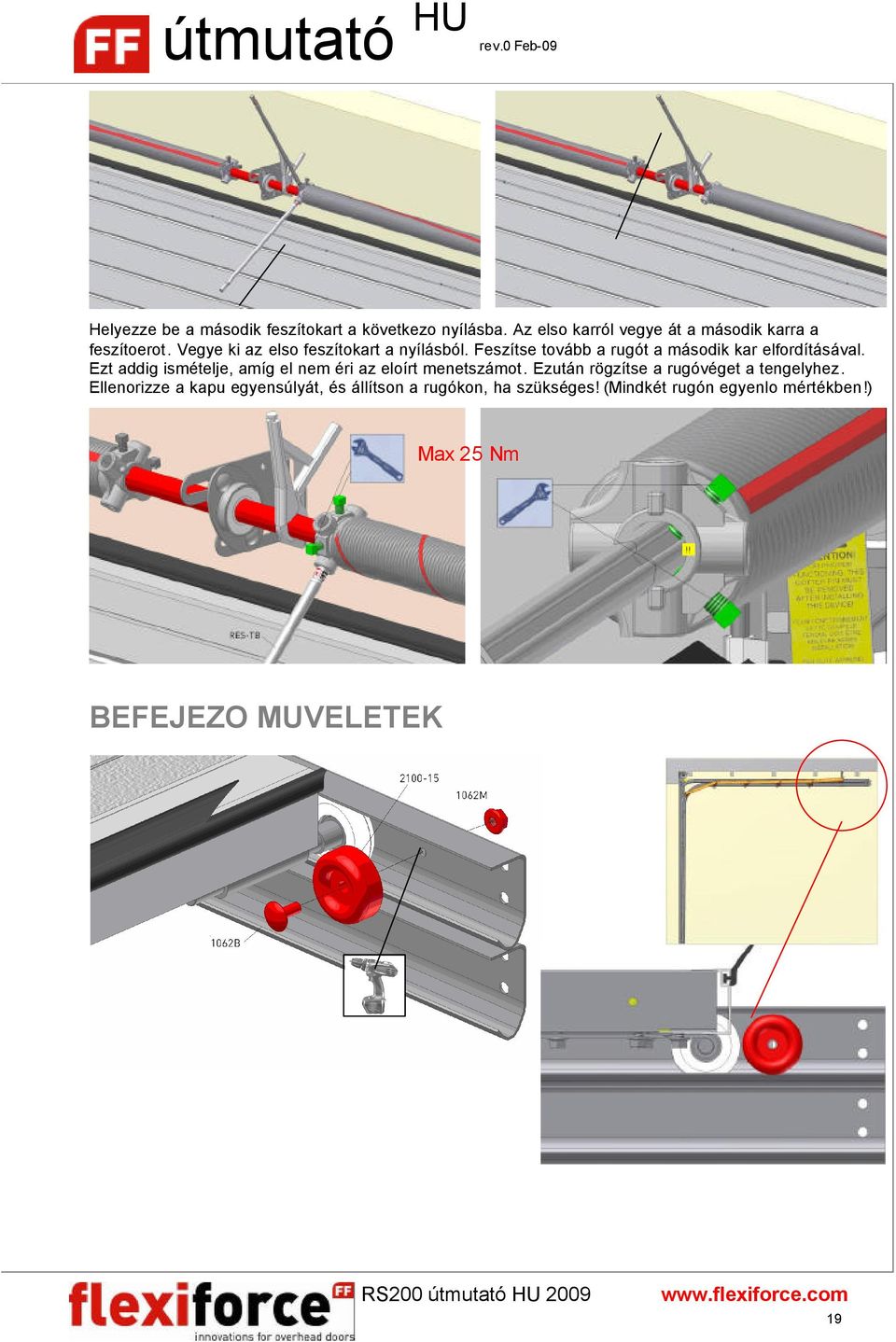

19 Helyezze be a második feszítokart a következo nyílásba. Az elso karról vegye át a második karra a feszítoerot. Vegye ki az elso feszítokart a nyílásból. Feszítse tovább a rugót a második kar elfordításával. Ezt addig ismételje, amíg el nem éri az eloírt menetszámot. Ezután rögzítse a rugóvéget a tengelyhez. Ellenorizze a kapu egyensúlyát, és állítson a rugókon, ha szükséges! (Mindkét rugón egyenlo mértékben!) Max 25 Nm BEFEJEZO MUVELETEK 19

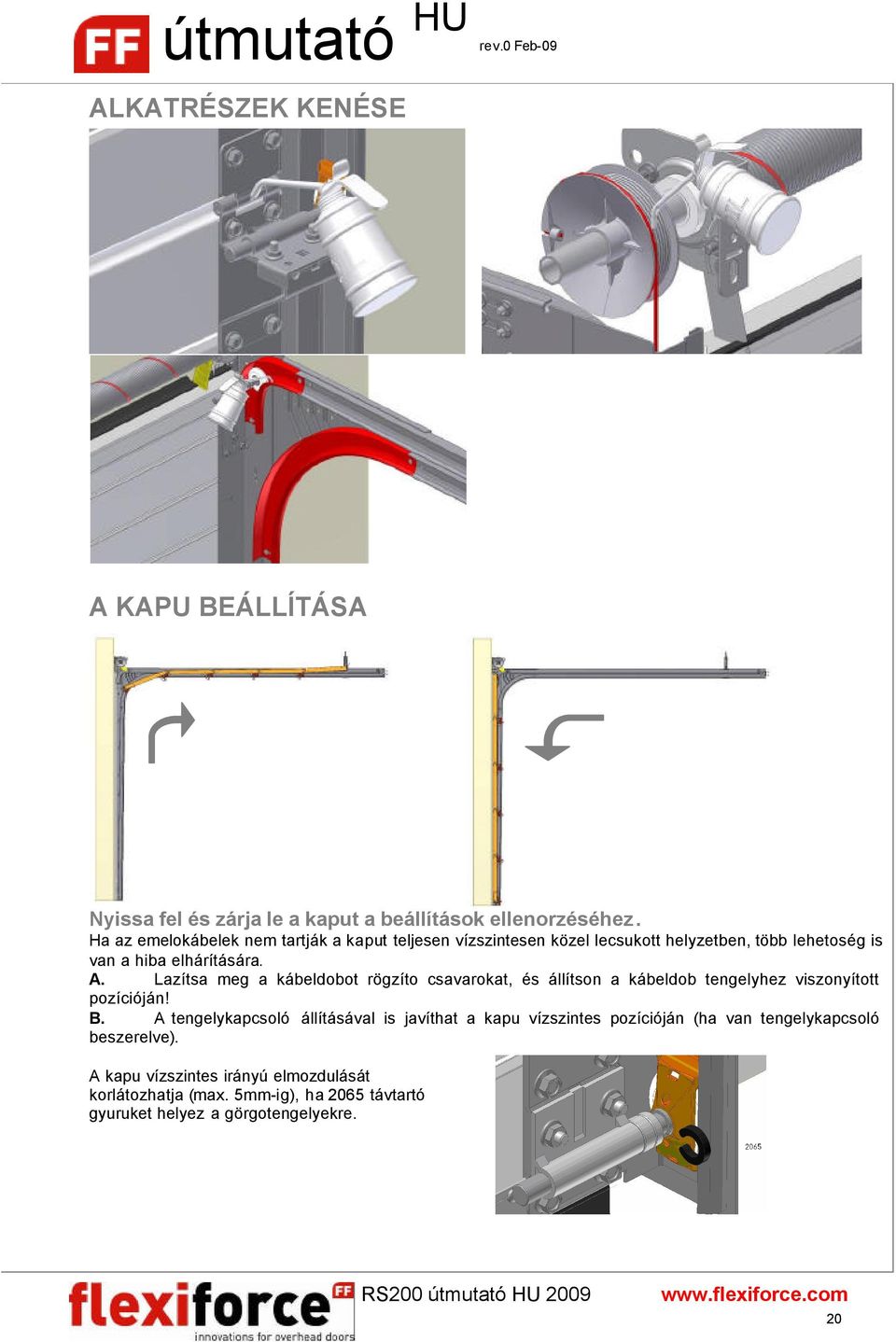

20 ALKATRÉSZEK KENÉSE A KAPU BEÁLLÍTÁSA Nyissa fel és zárja le a kaput a beállítások ellenorzéséhez. Ha az emelokábelek nem tartják a kaput teljesen vízszintesen közel lecsukott helyzetben, több lehetoség is van a hiba elhárítására. A. Lazítsa meg a kábeldobot rögzíto csavarokat, és állítson a kábeldob tengelyhez viszonyított pozícióján! B. A tengelykapcsoló állításával is javíthat a kapu vízszintes pozícióján (ha van tengelykapcsoló beszerelve). A kapu vízszintes irányú elmozdulását korlátozhatja (max. 5mm-ig), ha 2065 távtartó gyuruket helyez a görgotengelyekre. 20

21 BIZTONSÁGI CÍMKÉK A KAPUN A LABEL-GB, stb. A 21

22 Minden kiegészíto alkatrész (pl.: fogantyú, zár, stb.) beszereléséhez, amit külön megrendelt, használja a csomagolásában található leírást. FONTOS! FONTOS! fogantyút! Elektromosan vezérelt kapura ne szereljen zárat! Manuálisan mozgatott kapura mindig szereljen (biztonságos helyre) FONTOS! Soha ne szereljen kapumozgató kötelet motoros mozgatású kapura! Súlyos sérüléseket okozhat a kaput használó személynek! Helyezze a CE azonosító táblát a kapura (kötelezo!) a biztonsági címkékkel együtt. Adja át a szükséges dokumentumokat a végfelhasználónak: o Használati utasítás o Bontási utasítások (jelen útmutató tartalmazza) o Karbantartási utasítások (a használati utasítás tartalmazza) o Szervízkönyv o Nyilatkozat a IIa szintu megfelelésrol, miszerint a kapu az EN számú szabványok szerint készült. Ha többet szeretne megtudni arról, hogy Önnek milyen kötelezettségei vannak egy biztonságosan muködtetheto kapu átadásakor, látogasson el honlapunkra: 22

23 VÁLASZTHATÓ: ELEKTROMOS MEGHAJTÁS Amennyiben elektromos motort is választott (pl.: LIFTMASTER LM60K/R vagy más), a motorhoz mellékelt kézikönyvnek és a fenti utasításoknak megfeleloen kell beszerelni. Csak követnie kell a kézikönyben megadott utasításokat. Annak érdekében, hogy a CE normáknak megfelelo, legnagyobb kapuzáró vonóerot betartsuk, a vonórúd csatlakozási pontját a megfelelo helyen kell rögzíteni. Ezzel kapcsolatban kérjen további felvilágosítást beszállítójától. FONTOS! A beszerelést végzo személynek alaposan meg kell vizsgálnia, hogy a kapu és a motor biztonságosan használható-e együtt (ITTR jóváhagyás). Ügyeljen a kapu lezárásakor megengedett legnagyobb vonóerore. Sérülést okozhat, ha nincs megfeleloen ellenorizve a motor kiválasztása, beszerelése vagy a motor vezérlésének beállítása! 23

24 VÁLASZTHATÓ: TANDEMGÖRGOK 24

25 PANEL-ÖSSZESZERELÉS VÉGZÁRÓK FELSZERELÉSE VÉGZÁRÓK FELHELYEZÉSE PANELTÍPUSOK SZERINT Kingspan panel Tecsedo panel Metecno panel 40ES500L/R, 40ES610L/R 40TS500L/R, 40TS610L/R 40FS500L/R, 40FS610L/R 40ES500WL/R, 40ES610WL/R (RAL9010) 40TS500WL/R, 40TS610WL/R 40FS500WL/R, 40FS610WL/R 40EM500L/R, 40EM610L/R 40TM500L/R, 40TM610L/R 40FM500L/R, 40FM610L/R 40EM500WL/R, 40EM610WL/R (RAL9010) 40TM500WL/R, 40TM610WL/R 40FM500WL/R, 40FM610WL/R 25

26 ALSÓ ALU + TÖMÍTÉS BESZERELÉSE 26

27 FELSO PANEL VÁGÁSA FONTOS! Az alsó panelbol tilos vágni a kapupanel-magasság beállítása érdekében. Erre a célra csak a felso panel használható! Az alsó konzol csatlakoztatása, ami a kapu teljes súlyát tartja, a panel teljes szerkezetére épít. Veszélyt okozhat, ha panel ezen a ponton van vágva. Teljes kapupanel magasság = Nyílási magasság (H) + 15mm 27

28 HIBAKERESÉS Mit kell ellenorizni, ha a kapu egyensúlya nem megfelelo? Ha a kapu egyensúlya nem megfelelo, eloször az alábbiakat kell ellenorizni: 1. A kapott információ helyessége: - a kapulap súlya (alkatrészekkel együtt) - a panelek súlyeoszlása egyenlo-e, vagy vannak-e különbözo súlyú panelek, például eltéro panelek alkalmazása esetén (üveg, személybejáró nehéz profilokkal ellátva). 2. A megfelelo alkatrészek lettek felhasználva? különös tekintettel a kábeldobokra és rugókra: - megfelelo méretekben lettek leszállítva? 3. Megfeleloen lett beszerelve a kapu? - a vízszintes sínek valóban vízszintesek, nincs-e bennük lejtés? 4. Végeztek utólagos módosítást a kapun? - Ellenorizze, változtattak-e valamit a szerelés során, vagy szereltek-e be személybejárót, merevíto profilokat utólag, stb. 5. A motor megfeleloen lett kiválasztva, illetve beszerelve? - A beszerelt motor használható ehhez a kapuhoz? - Helyesen lett beállítva a vonóero? (Ellenorizze a motor kézikönyvében) - Jó helyen csatlakozik a vonórúd a felso panelhez? (Ellenorizze a motor kézikönyvében). MI A TEENDO KÁBELSZAKADÁS VAGY RUGÓTÖRÉS ESETÉN? FONTOS! Feltétlenül tájékoztassa errol a felhasználót is. Rugótörés esetén a kaput meg fogja állítani a 656-os sorozatba tartozó rugótörés-védelemért felelos alkatrész. A végfelhasználónak azonnal kapcsolatba kell lépnie egy szakképzett garázskapuszerelovel. A rugótörés-védelem egy egyszer használatos alkatrész. Miután muködésbe lépett, ki kell cserélni minden olyan alkatrésszel együtt, ami megsérülhetett, mint például torziós rugók, rugóvégek, csapágytartók, stb. A kaput alaposan át kell vizsgálni. További információt a rugótörésvédelem kézikönyvében talál. Kábelszakadás esetén a kaput meg fogja állítani a másik kábel, amit úgy terveztek, hogy elbírja a kapu súlyát. Szintén egy szakképzett szerelore van szükség a kapu átvizsgálásához, és minden alkatrész cseréjéhez, ami megsérülhetett, mint például: alsó konzolok, kábel, görgotartók, görgok, stb. RUGÓK AZONOSÍTÁSA FlexiForce rugóméro: WGD10 28

29 A KAPU LEBONTÁSA FIGYELEM! ÁLTALÁNOS TUDNIVALÓK! Egy garázskapu lebontásakor a biztonsági eloírásokat be kell tartani. Minden érintett személy biztonsága érdekében tartsa szem elott az alábbi figyelmeztetéseket és utasításokat! Ha kétsége támad, keresse fel beszállítóját. A lebontást kizárólag gyakorlattal rendelkezo szakember végezheti. Ez az útmutató nem használható csináld magad célokra. Ez az útmutató kizárólag a garázskapurendszer beszerelését és lebontását írja le, ezért minden olyan kiegészíto alkatrészhez szerezzen be útmutatót, amelyre ez a kézikönyv nem tér ki. A LEBONTÁSRÓL SZÓLÓ RÉSZ UTALÁSOKAT TESZ A BESZERELÉSHEZ KAPCSOLÓDÓ FEJEZETEK RAJZAIRA ÉS RÉSZLETEIRE. 1. LÉPÉS: rugó(k) lelazítása VIGYÁZAT! A torziós rugókra és alsó konzolokra nagy erok hatnak. Legyen nagyon óvatos! Megfeleloen karbantartott és illeszkedo szerszámokat használjon! Kezdje a bontást a kapu lezárásával, majd rögzítse a kaput egy szorítóval a függoleges sínhez. Eloször a rugók és kábelek feszítését kell megszüntetni. Tegye ezt az alábbiak szerint: 1 Helyezze a feszítokart a feszítonyílásba! 2 Terhelje a feszítokarra a rugó feszítésébol származó erot! 3 Lazítsa ki a rugóvég rögzíto csavarjait, és távolítsa el az éket! 4 Fordítsa el negyed fordulattal a feszítokart a megfelelo irányba! 5 Helyezze be a másik feszítokart a következo nyílásba! 6 Terhelje az elso feszítokarról a másodikra a rugó feszítésébol származó erot! 7 Vegye ki az elso feszítokart! 8 Fordítsa el negyed fordulattal a második feszítokart a megfelelo irányba! 9 Helyezze be az elso feszítokart a következo nyílásba! 10 Terhelje a második feszítokarról az elsore a rugó feszítésébol származó erot! 11 Ismételje a lépéseket 4-10-ig, amíg a rugó le nem lazul teljesen! 12 Vegye ki az utolsó feszítokart is! 2. LÉPÉS: Kösse ki az elektromos motort! Kövesse a motor kézikönyvében leírtakat! 3. LÉPÉS: Lazítsa ki a kábeldob csavarjait, és távolítsa el az ékeket! Legyen óvatos, még feszülhet némi ero a köteleken! Ellenorizze, hogy a kötél laza-e! Távolítsa el a kábelt a kábeldobról és az alsó konzolról! 4. LÉPÉS: Bontsa le a vízszintes sínrendszert! 5. LÉPÉS: Távolítsa el a paneleket felülrol lefelé, egyesével a függoleges vasalatból! Kezdje a zsanérok és görgok lelazításával! 6. LÉPÉS: Szerelje le a tengelyt a szemöldökfáról, miután lekötötte róla a motort. Ha tengelykapcsolóval van ellátva, azt szerelje le eloször, aztán óvatosan távolítsa el a két tengelyt! FIGYELEM! Vigyázzon az alkatrészekkel, amik lecsúszhatnak a tengelyrol (pl.: csapágyak, kábeldobok, stb.). 7. LÉPÉS: Szerelje le az épületrol a függoleges vasalatot! 8. LÉPÉS: Gyozodjön meg róla, hogy minden alkatrészt környezetbarát módon távolított el! Egyeztessen a helyi hatóságokkal, hol helyezheti el a bontási hulladékot! 29

30 KARBANTARTÁS, ALKATRÉSZEK CSERÉJE A garázskapukat rendszeresen karbantartani és ellenorizni kell a biztonságos muködés biztosítása érdekében. Ezt az európai szabványok is eloírják. ÁLTALÁNOSAN: 1 Torziós rugók, alsó konzolok és minden olyan alkatrész, ami csatlakozik a rugókhoz vagy kötelekhez, eros igénybevételnek vannak kitéve. Könnyen sérüléseket, károkat okozhatnak, ha nincsenek megfeleloen kezelve! Ezért ezekkel az alkatrészekkel kizárólag szakképzett szerelok dolgozhatnak! 2 Törött vagy elhasználódott alkatrészek cseréjét kizárólag szakképzett szerelo végezheti. 3 A kapu átvizsgálása elott mindig iktassa ki a motor fo áramforrását. Gyozodjön meg róla, hogy tudomása nélkül nem kapcsolható vissza. RENDSZERES KARBANTARTÁS: Beszerelés után: 1. Olajozza meg a sínek futófelületét SZERELO 2. Olajozza meg a görgok csapágyait SZERELO 3. Olajozza meg a görgok tengelyeit SZERELO 4. Olajozza meg a tengely csapágyait SZERELO 5. Olajozza meg a zsanérok csapjait SZERELO 6. Olajozza meg a zárat SZERELO 7. Védje a paneleket autóviasszal FELHASZNÁLÓ 8. Kenje be a gumikat egy kevés vazelinnel FELHASZNÁLÓ 3 hónappal késobb: 1. Teljes átvizsgálás szemmel SZERELO 2. A kiegyensúlyozottság ellenorzése, beállítása ha szükséges SZERELO 3. olajozza meg a fent említett részeket SZERELO Minden 6 hónapban (vagy minden 750 ciklus után): 1. Ellenorizze az oldalsó tömítéseket, van-e sérülés, szakadás FELHASZNÁLÓ 2. Ellenorizze a felso tömítést, van-e sérülés, szakadás FELHASZNÁLÓ 3. Ellenorizze az alsó tömítést, van-e sérülés, kopás, szakadás FELHASZNÁLÓ 4. Olajozzon meg minden fent felsorolt részt FELHASZNÁLÓ 5. Tisztítsa meg a paneleket FELHASZNÁLÓ 6. Tisztítsa meg az ablakokat (csak vízzel, nem ronggyal) FELHASZNÁLÓ 7. Távolítsa el a piszkot és hulladékot a kapuról és környezetébol FELHASZNÁLÓ Minden 12 hónapban (vagy minden 1500 ciklus után): 1. Ellenorizze, vagy tesztelje a rugók és azok végeinek kötését SZERELO 2. A kiegyensúlyozottság ellenorzése, beállítása ha szükséges SZERELO 3. Ellenorizze a kötelek sérülését, kopását, szakadását SZERELO 4. Ellenorizze a kötelek csatlakozásait a dobon és a konzolon SZERELO 5. Ellenorizze a görgok kopását és lötyögését SZERELO 6. Ellenorizze, hogy töröttek-e a zsanérok SZERELO 7. Ellenorizze, hogy a panelek sérültek, kopottak, vagy rozsdásak-e SZERELO 8. Ellenorizze a rugótörés-gátlókat, az útmutatójuk szerint SZERELO 9. Ellenorizze és tesztelje az elektromos motor élvédelmét SZERELO 10. Ellenorizze a kapu muködését kézi mozgatásnál SZERELO 11. Olajozza meg a rugókat SZERELO 30
