1 Tétel_09: Munkahelyén azt a feladatot kapta, hogy építsen ki egy 12 gépből álló egyenrangú hálózatot. Ki kell választania a megfelelő hálózati eszközt és kábelezési rendszert. Készítse el a hálózati terv vázlatát (fizikai és logikai topológia, eszközigény) és indokolja választását. Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Számítógép belső felépítése A meg érkezet eszközök után a számítógépeket összeszerelem. Elsőnek veszem a házat. A ház oldalának eltávolítása után el tudom benne helyezni a megrendelt eszközöket. Ilyen eszközök az alaplap, a processzor, a kiegészítő kártyák, memóriák, optikai meghajtók és háttértárak. Első dolgom az ház baloldalában található tároló lemezre a csavarokat felhelyezni a földelés kábelt elhelyezni a ház oldalában. A csavarok elhelyezésére azért van szükség, mert így nem tud az alaplapon található forrasztások rövidre zárni. Ezek után behelyezem az alaplapot ügyelve arra, hogy ne karcolódjon meg a bakelit lap. Miután behelyeztem az alaplapot a számítógépházba szabályosan rögzítem a rögzítő csavarral ügyelve arra, hogy nem repedjen meg az alaplap. Ezek után elhelyezem a processzort az alaplapon a processzor foglalatban. Itt is ügyelni kell arra, hogy ne nyomjuk meg nagyon az alaplapot, mert egyszerűen eltörhet. Miután elhelyeztük az alaplapon a processzort felhelyezhető a processzor hűtésére szolgáló hűtő ventilátort. Majd a következő lépésként a memóriákat helyezzük el. Fajtái lehetnek: 1. sd ramok, ddr ramok, ddr2-es ramok, ddr3-as ramok. Mivel ez egy elég korszerű alaplap ezért a ddr2-es ramokat helyezem el benne. Mivel már nagyon nem kell a processzornál és a memória foglalatnál szerelnem ezért elhelyezem tápegységet, ami az eszközök áram ellátásáért felel. Majd a csatlakozókat az alaplapon helyezem el. Utána elhelyezem a bővítő kártyákat. A Pci-expresz csatlakozóban a videó kártyát. Az alaplapon található még egy Pci-expresz csatlakozó, 4 darab Pci csatlakozó és egy Pci 1x csatlakozó. A Pci-epresz csatlakozó ugyan úgy videó kártya csatlakozó lesz. Ebben az esetben, ha két darab ugyan olyan típusú videó kártyát helyezünk el benne akkor összeköthető lesz egy hídban. Ekkor a két videó kártya értéke összeadódik. A Pci csatlakozok külön a hálózati kártyák csatlakozója lehet vagy hangkártya csatlakozó esetleg még a régebbi videó kártyákat lehet benne elhelyezni. Visszatérve a számítógépben található alaplapra, a hálózati kártyára és a hangkártyára azért nincs szükségünk, mert integrálva meg találhatóak benne. A hely takarékosság miatt. De ha szükség van rá akkor bármikor bővíthető az alaplapon ezek a kártyák. A mostani esetben szükségem van külön hálózati kártyára így szakszerűen beszerelem a Pci csatlakozóba. Miután elhelyeztem az alaplapon elhelyeztem a bővítő kártyákat elkezdem benne elhelyezni az optikai meghajtókat és a háttértárakat. Miután ezeket elhelyeztem benne és helyesen rögzítetem, a tápegység csatlakozóit a megfelelő helyre csatlakoztatom. Ezek után a gépházat lezárom a megfelelő módon. A végén egy vinyettára feljegyezhető a számítógép tartalma. Az alábbi módón: Alaplap típusa: Asus M4N68T - GeForce év garancia Processzor típusa: AMD Athlon II X AM3-3 év garancia Memória típusa: 2GB DDR3 1333Mhz - élettartam garancia 51

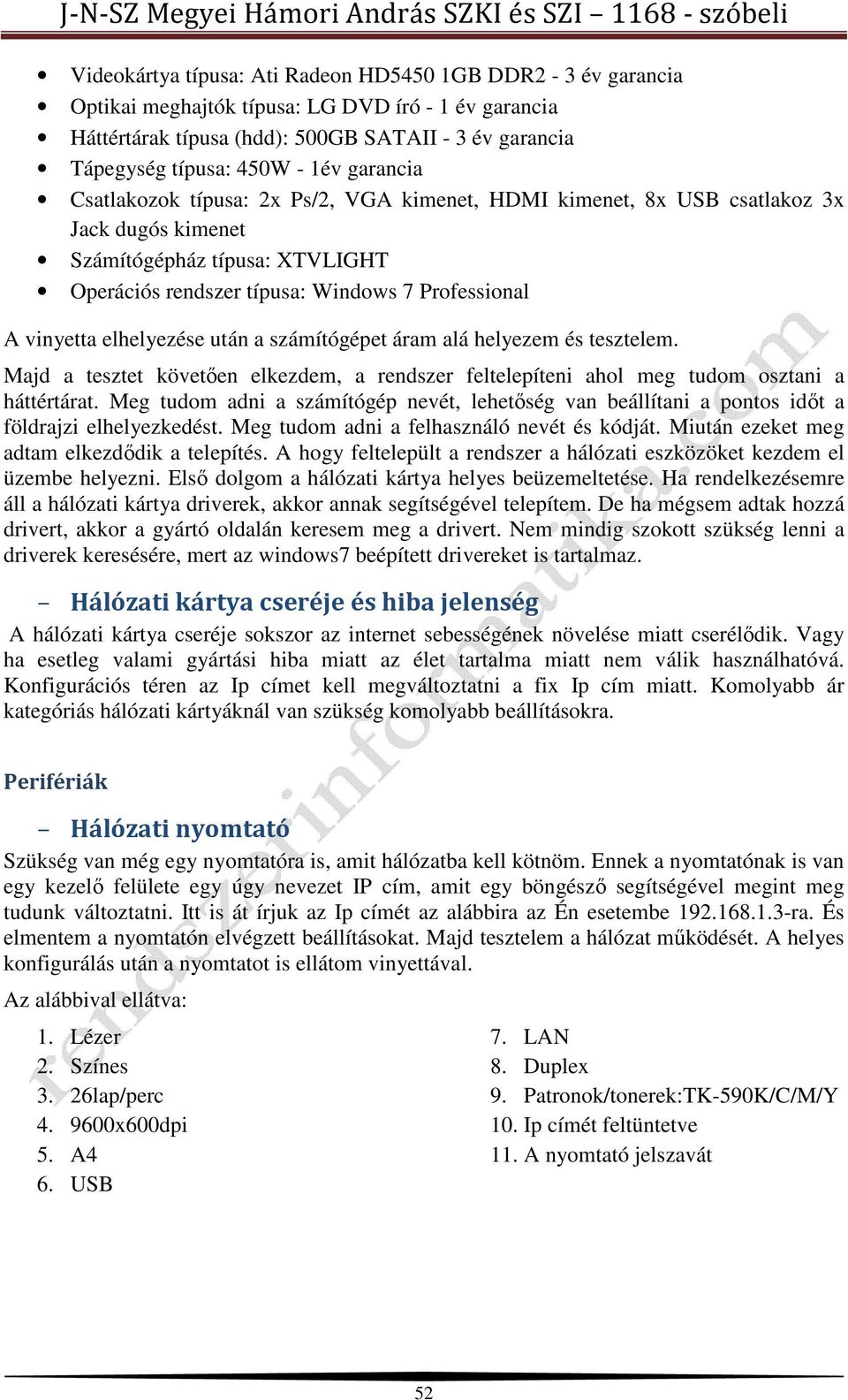

2 Videokártya típusa: Ati Radeon HD5450 1GB DDR2-3 év garancia Optikai meghajtók típusa: LG DVD író - 1 év garancia Háttértárak típusa (hdd): 500GB SATAII - 3 év garancia Tápegység típusa: 450W - 1év garancia Csatlakozok típusa: 2x Ps/2, VGA kimenet, HDMI kimenet, 8x USB csatlakoz 3x Jack dugós kimenet Számítógépház típusa: XTVLIGHT Operációs rendszer típusa: Windows 7 Professional A vinyetta elhelyezése után a számítógépet áram alá helyezem és tesztelem. Majd a tesztet követően elkezdem, a rendszer feltelepíteni ahol meg tudom osztani a háttértárat. Meg tudom adni a számítógép nevét, lehetőség van beállítani a pontos időt a földrajzi elhelyezkedést. Meg tudom adni a felhasználó nevét és kódját. Miután ezeket meg adtam elkezdődik a telepítés. A hogy feltelepült a rendszer a hálózati eszközöket kezdem el üzembe helyezni. Első dolgom a hálózati kártya helyes beüzemeltetése. Ha rendelkezésemre áll a hálózati kártya driverek, akkor annak segítségével telepítem. De ha mégsem adtak hozzá drivert, akkor a gyártó oldalán keresem meg a drivert. Nem mindig szokott szükség lenni a driverek keresésére, mert az windows7 beépített drivereket is tartalmaz. Hálózati kártya cseréje és hiba jelenség A hálózati kártya cseréje sokszor az internet sebességének növelése miatt cserélődik. Vagy ha esetleg valami gyártási hiba miatt az élet tartalma miatt nem válik használhatóvá. Konfigurációs téren az Ip címet kell megváltoztatni a fix Ip cím miatt. Komolyabb ár kategóriás hálózati kártyáknál van szükség komolyabb beállításokra. Perifériák Hálózati nyomtató Szükség van még egy nyomtatóra is, amit hálózatba kell kötnöm. Ennek a nyomtatónak is van egy kezelő felülete egy úgy nevezet IP cím, amit egy böngésző segítségével megint meg tudunk változtatni. Itt is át írjuk az Ip címét az alábbira az Én esetembe ra. És elmentem a nyomtatón elvégzett beállításokat. Majd tesztelem a hálózat működését. A helyes konfigurálás után a nyomtatot is ellátom vinyettával. Az alábbival ellátva: 1. Lézer 2. Színes 3. 26lap/perc x600dpi 5. A4 6. USB 7. LAN 8. Duplex 9. Patronok/tonerek:TK-590K/C/M/Y 10. Ip címét feltüntetve 11. A nyomtató jelszavát 52

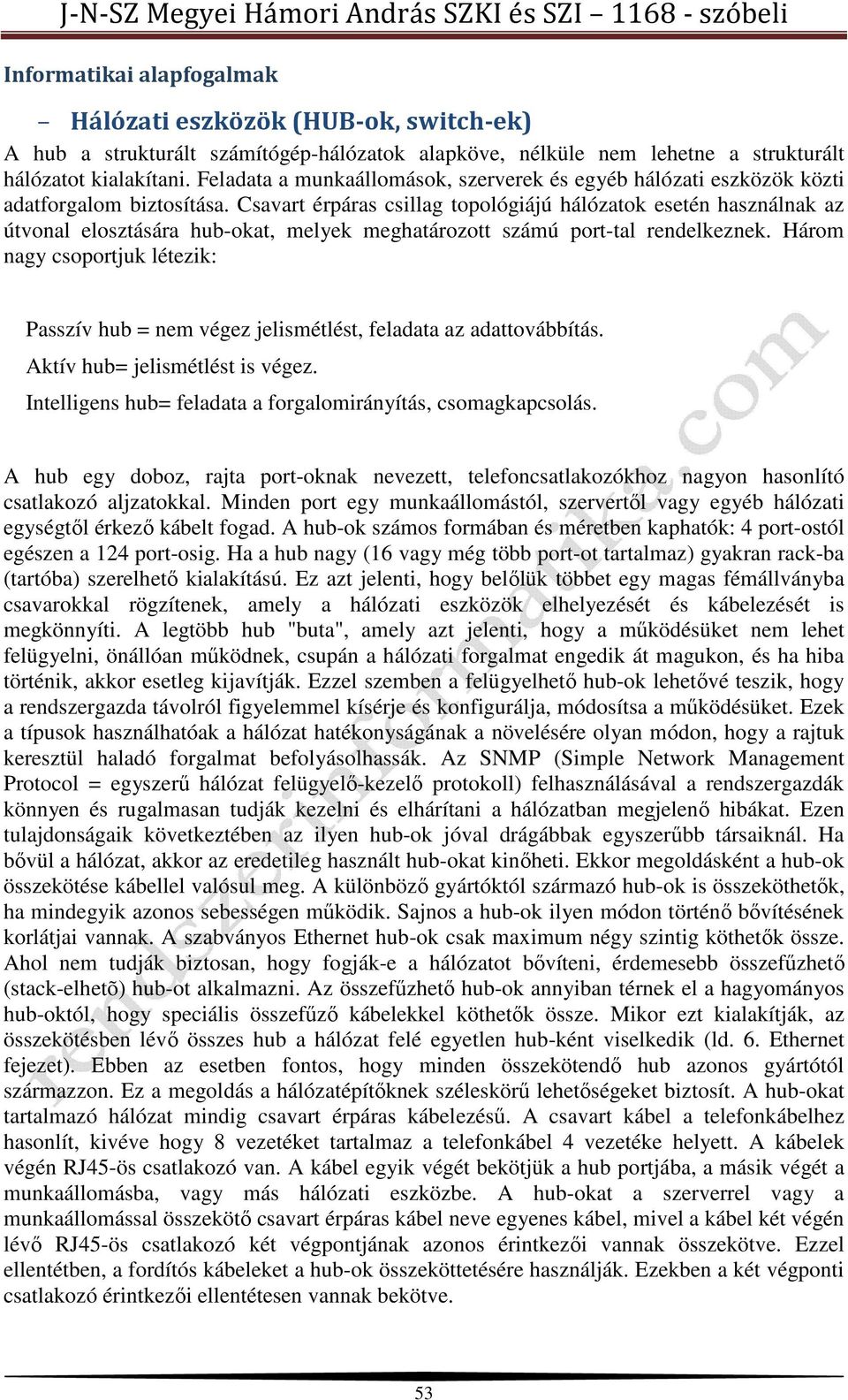

3 Informatikai alapfogalmak Hálózati eszközök (HUB-ok, switch-ek) A hub a strukturált számítógép-hálózatok alapköve, nélküle nem lehetne a strukturált hálózatot kialakítani. Feladata a munkaállomások, szerverek és egyéb hálózati eszközök közti adatforgalom biztosítása. Csavart érpáras csillag topológiájú hálózatok esetén használnak az útvonal elosztására hub-okat, melyek meghatározott számú port-tal rendelkeznek. Három nagy csoportjuk létezik: Passzív hub = nem végez jelismétlést, feladata az adattovábbítás. Aktív hub= jelismétlést is végez. Intelligens hub= feladata a forgalomirányítás, csomagkapcsolás. A hub egy doboz, rajta port-oknak nevezett, telefoncsatlakozókhoz nagyon hasonlító csatlakozó aljzatokkal. Minden port egy munkaállomástól, szervertől vagy egyéb hálózati egységtől érkező kábelt fogad. A hub-ok számos formában és méretben kaphatók: 4 port-ostól egészen a 124 port-osig. Ha a hub nagy (16 vagy még több port-ot tartalmaz) gyakran rack-ba (tartóba) szerelhető kialakítású. Ez azt jelenti, hogy belőlük többet egy magas fémállványba csavarokkal rögzítenek, amely a hálózati eszközök elhelyezését és kábelezését is megkönnyíti. A legtöbb hub "buta", amely azt jelenti, hogy a működésüket nem lehet felügyelni, önállóan működnek, csupán a hálózati forgalmat engedik át magukon, és ha hiba történik, akkor esetleg kijavítják. Ezzel szemben a felügyelhető hub-ok lehetővé teszik, hogy a rendszergazda távolról figyelemmel kísérje és konfigurálja, módosítsa a működésüket. Ezek a típusok használhatóak a hálózat hatékonyságának a növelésére olyan módon, hogy a rajtuk keresztül haladó forgalmat befolyásolhassák. Az SNMP (Simple Network Management Protocol = egyszerű hálózat felügyelő-kezelő protokoll) felhasználásával a rendszergazdák könnyen és rugalmasan tudják kezelni és elhárítani a hálózatban megjelenő hibákat. Ezen tulajdonságaik következtében az ilyen hub-ok jóval drágábbak egyszerűbb társaiknál. Ha bővül a hálózat, akkor az eredetileg használt hub-okat kinőheti. Ekkor megoldásként a hub-ok összekötése kábellel valósul meg. A különböző gyártóktól származó hub-ok is összeköthetők, ha mindegyik azonos sebességen működik. Sajnos a hub-ok ilyen módon történő bővítésének korlátjai vannak. A szabványos Ethernet hub-ok csak maximum négy szintig köthetők össze. Ahol nem tudják biztosan, hogy fogják-e a hálózatot bővíteni, érdemesebb összefűzhető (stack-elhetõ) hub-ot alkalmazni. Az összefűzhető hub-ok annyiban térnek el a hagyományos hub-októl, hogy speciális összefűző kábelekkel köthetők össze. Mikor ezt kialakítják, az összekötésben lévő összes hub a hálózat felé egyetlen hub-ként viselkedik (ld. 6. Ethernet fejezet). Ebben az esetben fontos, hogy minden összekötendő hub azonos gyártótól származzon. Ez a megoldás a hálózatépítőknek széleskörű lehetőségeket biztosít. A hub-okat tartalmazó hálózat mindig csavart érpáras kábelezésű. A csavart kábel a telefonkábelhez hasonlít, kivéve hogy 8 vezetéket tartalmaz a telefonkábel 4 vezetéke helyett. A kábelek végén RJ45-ös csatlakozó van. A kábel egyik végét bekötjük a hub portjába, a másik végét a munkaállomásba, vagy más hálózati eszközbe. A hub-okat a szerverrel vagy a munkaállomással összekötő csavart érpáras kábel neve egyenes kábel, mivel a kábel két végén lévő RJ45-ös csatlakozó két végpontjának azonos érintkezői vannak összekötve. Ezzel ellentétben, a fordítós kábeleket a hub-ok összeköttetésére használják. Ezekben a két végponti csatlakozó érintkezői ellentétesen vannak bekötve. 53

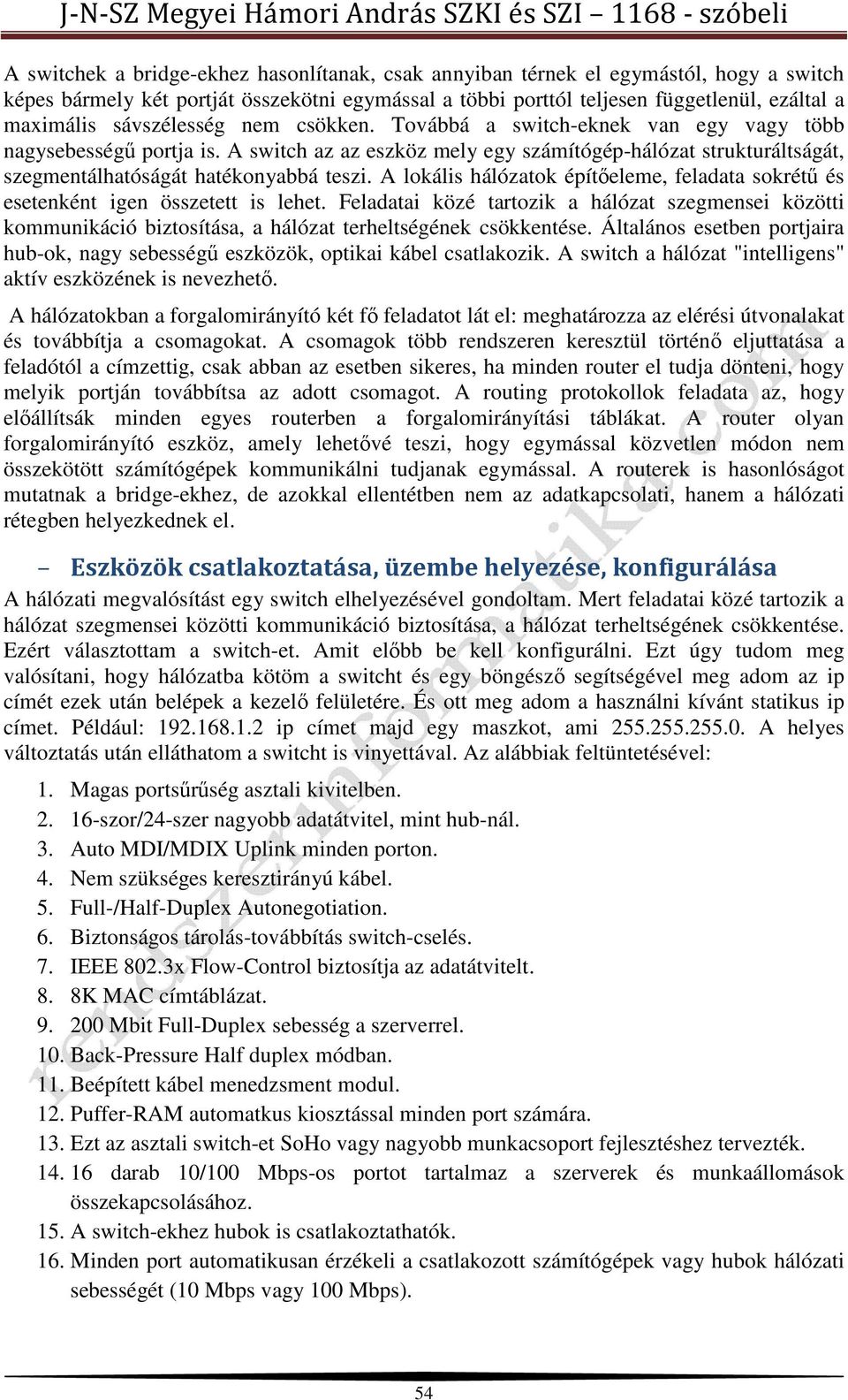

4 A switchek a bridge-ekhez hasonlítanak, csak annyiban térnek el egymástól, hogy a switch képes bármely két portját összekötni egymással a többi porttól teljesen függetlenül, ezáltal a maximális sávszélesség nem csökken. Továbbá a switch-eknek van egy vagy több nagysebességű portja is. A switch az az eszköz mely egy számítógép-hálózat strukturáltságát, szegmentálhatóságát hatékonyabbá teszi. A lokális hálózatok építőeleme, feladata sokrétű és esetenként igen összetett is lehet. Feladatai közé tartozik a hálózat szegmensei közötti kommunikáció biztosítása, a hálózat terheltségének csökkentése. Általános esetben portjaira hub-ok, nagy sebességű eszközök, optikai kábel csatlakozik. A switch a hálózat "intelligens" aktív eszközének is nevezhető. A hálózatokban a forgalomirányító két fő feladatot lát el: meghatározza az elérési útvonalakat és továbbítja a csomagokat. A csomagok több rendszeren keresztül történő eljuttatása a feladótól a címzettig, csak abban az esetben sikeres, ha minden router el tudja dönteni, hogy melyik portján továbbítsa az adott csomagot. A routing protokollok feladata az, hogy előállítsák minden egyes routerben a forgalomirányítási táblákat. A router olyan forgalomirányító eszköz, amely lehetővé teszi, hogy egymással közvetlen módon nem összekötött számítógépek kommunikálni tudjanak egymással. A routerek is hasonlóságot mutatnak a bridge-ekhez, de azokkal ellentétben nem az adatkapcsolati, hanem a hálózati rétegben helyezkednek el. Eszközök csatlakoztatása, üzembe helyezése, konfigurálása A hálózati megvalósítást egy switch elhelyezésével gondoltam. Mert feladatai közé tartozik a hálózat szegmensei közötti kommunikáció biztosítása, a hálózat terheltségének csökkentése. Ezért választottam a switch-et. Amit előbb be kell konfigurálni. Ezt úgy tudom meg valósítani, hogy hálózatba kötöm a switcht és egy böngésző segítségével meg adom az ip címét ezek után belépek a kezelő felületére. És ott meg adom a használni kívánt statikus ip címet. Például: ip címet majd egy maszkot, ami A helyes változtatás után elláthatom a switcht is vinyettával. Az alábbiak feltüntetésével: 1. Magas portsűrűség asztali kivitelben szor/24-szer nagyobb adatátvitel, mint hub-nál. 3. Auto MDI/MDIX Uplink minden porton. 4. Nem szükséges keresztirányú kábel. 5. Full-/Half-Duplex Autonegotiation. 6. Biztonságos tárolás-továbbítás switch-cselés. 7. IEEE 802.3x Flow-Control biztosítja az adatátvitelt. 8. 8K MAC címtáblázat Mbit Full-Duplex sebesség a szerverrel. 10. Back-Pressure Half duplex módban. 11. Beépített kábel menedzsment modul. 12. Puffer-RAM automatkus kiosztással minden port számára. 13. Ezt az asztali switch-et SoHo vagy nagyobb munkacsoport fejlesztéshez tervezték darab 10/100 Mbps-os portot tartalmaz a szerverek és munkaállomások összekapcsolásához. 15. A switch-ekhez hubok is csatlakoztathatók. 16. Minden port automatikusan érzékeli a csatlakozott számítógépek vagy hubok hálózati sebességét (10 Mbps vagy 100 Mbps). 54

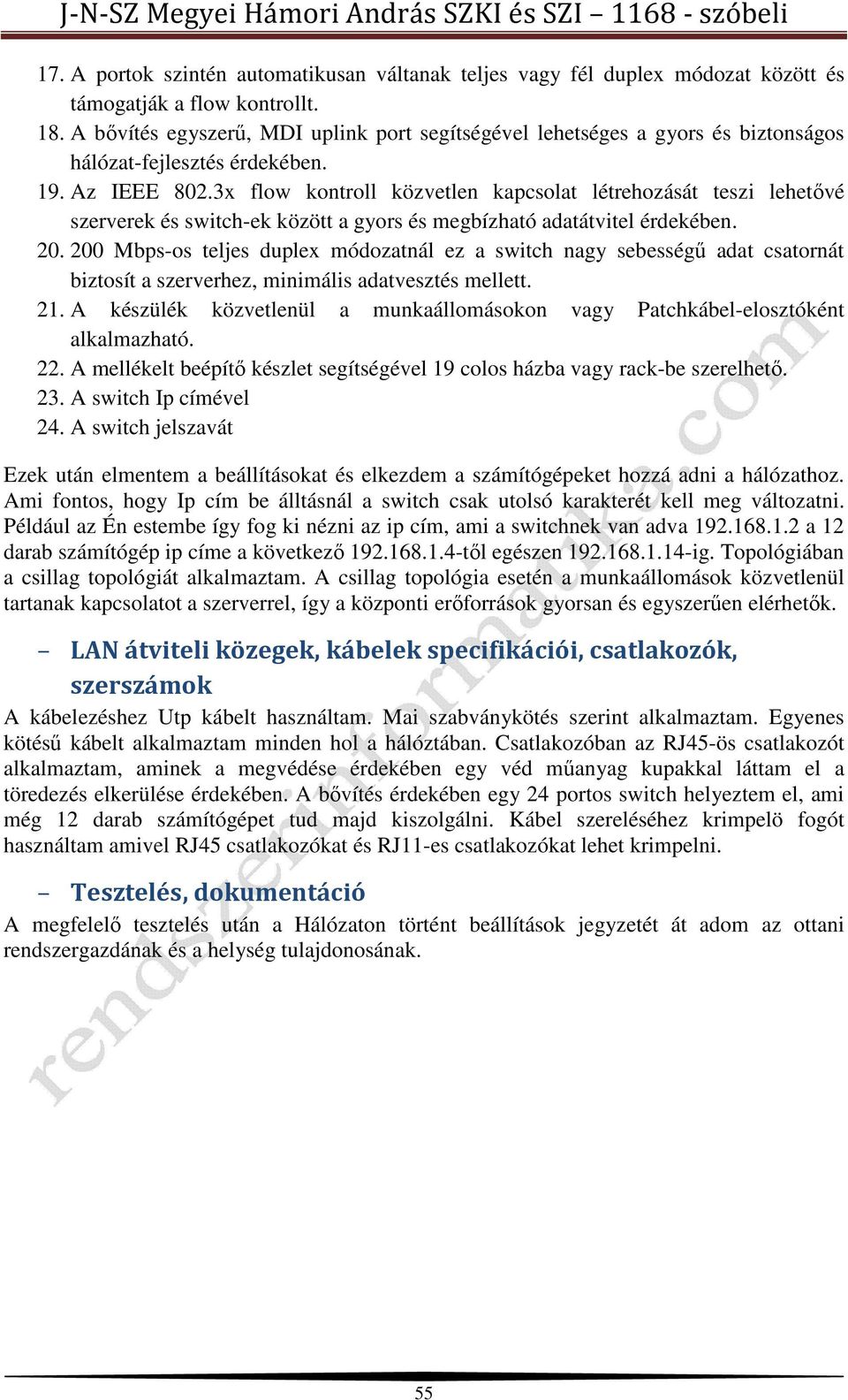

5 17. A portok szintén automatikusan váltanak teljes vagy fél duplex módozat között és támogatják a flow kontrollt. 18. A bővítés egyszerű, MDI uplink port segítségével lehetséges a gyors és biztonságos hálózat-fejlesztés érdekében. 19. Az IEEE 802.3x flow kontroll közvetlen kapcsolat létrehozását teszi lehetővé szerverek és switch-ek között a gyors és megbízható adatátvitel érdekében Mbps-os teljes duplex módozatnál ez a switch nagy sebességű adat csatornát biztosít a szerverhez, minimális adatvesztés mellett. 21. A készülék közvetlenül a munkaállomásokon vagy Patchkábel-elosztóként alkalmazható. 22. A mellékelt beépítő készlet segítségével 19 colos házba vagy rack-be szerelhető. 23. A switch Ip címével 24. A switch jelszavát Ezek után elmentem a beállításokat és elkezdem a számítógépeket hozzá adni a hálózathoz. Ami fontos, hogy Ip cím be álltásnál a switch csak utolsó karakterét kell meg változatni. Például az Én estembe így fog ki nézni az ip cím, ami a switchnek van adva a 12 darab számítógép ip címe a következő től egészen ig. Topológiában a csillag topológiát alkalmaztam. A csillag topológia esetén a munkaállomások közvetlenül tartanak kapcsolatot a szerverrel, így a központi erőforrások gyorsan és egyszerűen elérhetők. LAN átviteli közegek, kábelek specifikációi, csatlakozók, szerszámok A kábelezéshez Utp kábelt használtam. Mai szabványkötés szerint alkalmaztam. Egyenes kötésű kábelt alkalmaztam minden hol a hálóztában. Csatlakozóban az RJ45-ös csatlakozót alkalmaztam, aminek a megvédése érdekében egy véd műanyag kupakkal láttam el a töredezés elkerülése érdekében. A bővítés érdekében egy 24 portos switch helyeztem el, ami még 12 darab számítógépet tud majd kiszolgálni. Kábel szereléséhez krimpelö fogót használtam amivel RJ45 csatlakozókat és RJ11-es csatlakozókat lehet krimpelni. Tesztelés, dokumentáció A megfelelő tesztelés után a Hálózaton történt beállítások jegyzetét át adom az ottani rendszergazdának és a helység tulajdonosának. 55
