MŰANYAGOK ÉS A KÖRNYEZET

Átírás

1 MŰANYAGOK ÉS A KÖRNYEZET Komposztálható és az élő szervezetben lebomló politejsav alkalmazása A politejsav (PLA) a bioműanyagok egyike (mert megújuló forrásból származik), egyúttal biodegradálható (mert komposztálható). Felhasználását elsősorban a csomagolóipar számára ajánlják, de újabb alkalmazási területeit is keresik. Ilyen lehet a biomassza gyűjtésére szolgáló és azzal együtt komposztálható PLA zsák, vagy a regeneratív orvostechnika, amelynek az élő szervezetben előre meghatározott élettartamú polimerekre volna szüksége. Egy kutatócsoport in vitro és in vivo kísérletekben vizsgálta a PLA és származékainak degradációját. Tárgyszavak: bioműanyagok; biodegradálhatóság; ökohatékonyság; politejsav; csomagolástechnika; orvostechnológia; komposztálás; in vitro; in vivo. A világ olaj-, gáz- és széntartalékai végesek, és már a közeljövőben megújuló energiaforrásokkal és nyersanyagokkal kell ezeknek legalább egy részét helyettesíteni. És amint a kőolaj nagyrészét is elégetik, egy részéből pedig értékes kémiai alapanyagokat készítenek, a megújuló nyersanyagokat a kukoricát, a gabonát, a cukrot elsősorban élelmiszernek tekintik, de lehet belőle hőt, villamos energiát, üzemanyagot, vegyipari alapanyagokat, az utóbbiakból pedig műanyagokat gyártani. Hogy melyik a fontosabb, azt gyakran viták tárgya. Hasonló viták kísérik a hulladékkezelést, a műanyaghulladékét is. Anyagában újra feldolgozni? Részlegesen lebontani és vegyi alapanyagként hasznosítani? Elégetni és hőtartalmát visszanyerni? Szerkezetét úgy átalakítani, hogy a természetben vagy akár az élő szervezetben sok más szerves anyaghoz hasonlóan képes legyen akár elemeire is leépülni? Melyik lenne a kitűzendő cél? A viták hevében több olyan fogalom született ilyen a bio, a fenntartható, a környezetbarát, az energiahatékony, az ökohatékony amelyeket akkor is használnak, amikor az nem indokolt. Érdemes ezeknek a fogalmaknak a jelentését tisztázni. Mit jelent pl. az ökohatékony? A BASF ökohatékonysági elemzése vagy más életciklusvizsgálatok (LCA, life cycle assessment) segítségével meg lehet becsülni, hogy többféle alternatív termék közül a környezetre gyakorolt hatása és gazdaságossága alapján melyik az, amely a legkisebb lábnyomot hagyja a természetben. A közvélemény ilyennek tartja a biológiai eredetű nyersanyagokat és az ezekből készített bioműanyagokat. Ha azonban az egyes anyagok gyártásához szükséges szállítási utakat, a vízfelhasználást, a műtrágyaszükségletet, ez erdők kivágását, a biomassza finomításához felhasznált energiát is számba veszik, kiderülhet, hogy a bioműanyag ke

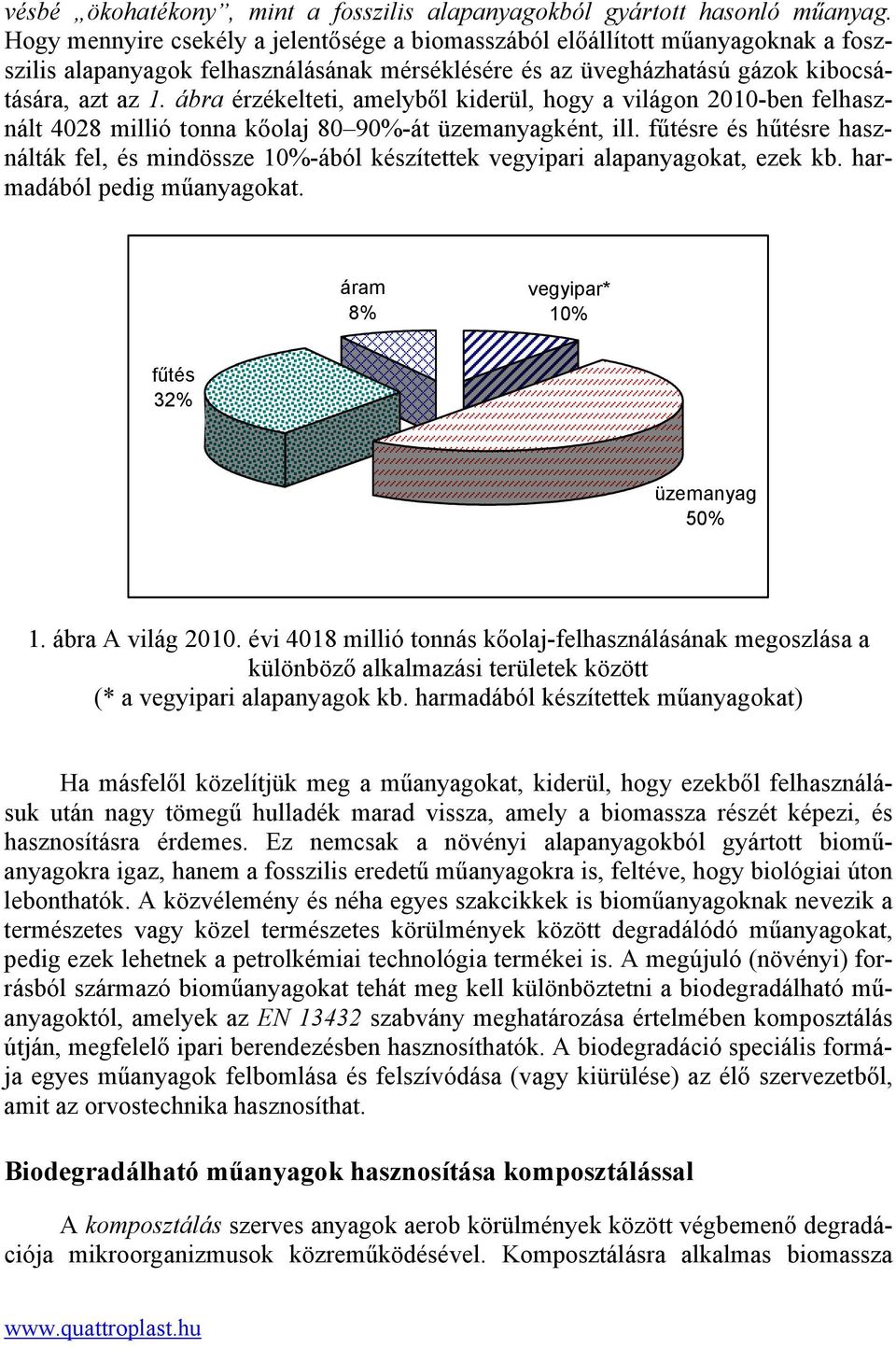

2 vésbé ökohatékony, mint a fosszilis alapanyagokból gyártott hasonló műanyag. Hogy mennyire csekély a jelentősége a biomasszából előállított műanyagoknak a foszszilis alapanyagok felhasználásának mérséklésére és az üvegházhatású gázok kibocsátására, azt az 1. ábra érzékelteti, amelyből kiderül, hogy a világon 2010-ben felhasznált 4028 millió tonna kőolaj 80 90%-át üzemanyagként, ill. fűtésre és hűtésre használták fel, és mindössze 10%-ából készítettek vegyipari alapanyagokat, ezek kb. harmadából pedig műanyagokat. áram 8% vegyipar* 10% fűtés 32% üzemanyag 50% 1. ábra A világ évi 4018 millió tonnás kőolaj-felhasználásának megoszlása a különböző alkalmazási területek között (* a vegyipari alapanyagok kb. harmadából készítettek műanyagokat) Ha másfelől közelítjük meg a műanyagokat, kiderül, hogy ezekből felhasználásuk után nagy tömegű hulladék marad vissza, amely a biomassza részét képezi, és hasznosításra érdemes. Ez nemcsak a növényi alapanyagokból gyártott bioműanyagokra igaz, hanem a fosszilis eredetű műanyagokra is, feltéve, hogy biológiai úton lebonthatók. A közvélemény és néha egyes szakcikkek is bioműanyagoknak nevezik a természetes vagy közel természetes körülmények között degradálódó műanyagokat, pedig ezek lehetnek a petrolkémiai technológia termékei is. A megújuló (növényi) forrásból származó bioműanyagokat tehát meg kell különböztetni a biodegradálható műanyagoktól, amelyek az EN szabvány meghatározása értelmében komposztálás útján, megfelelő ipari berendezésben hasznosíthatók. A biodegradáció speciális formája egyes műanyagok felbomlása és felszívódása (vagy kiürülése) az élő szervezetből, amit az orvostechnika hasznosíthat. Biodegradálható műanyagok hasznosítása komposztálással A komposztálás szerves anyagok aerob körülmények között végbemenő degradációja mikroorganizmusok közreműködésével. Komposztálásra alkalmas biomassza

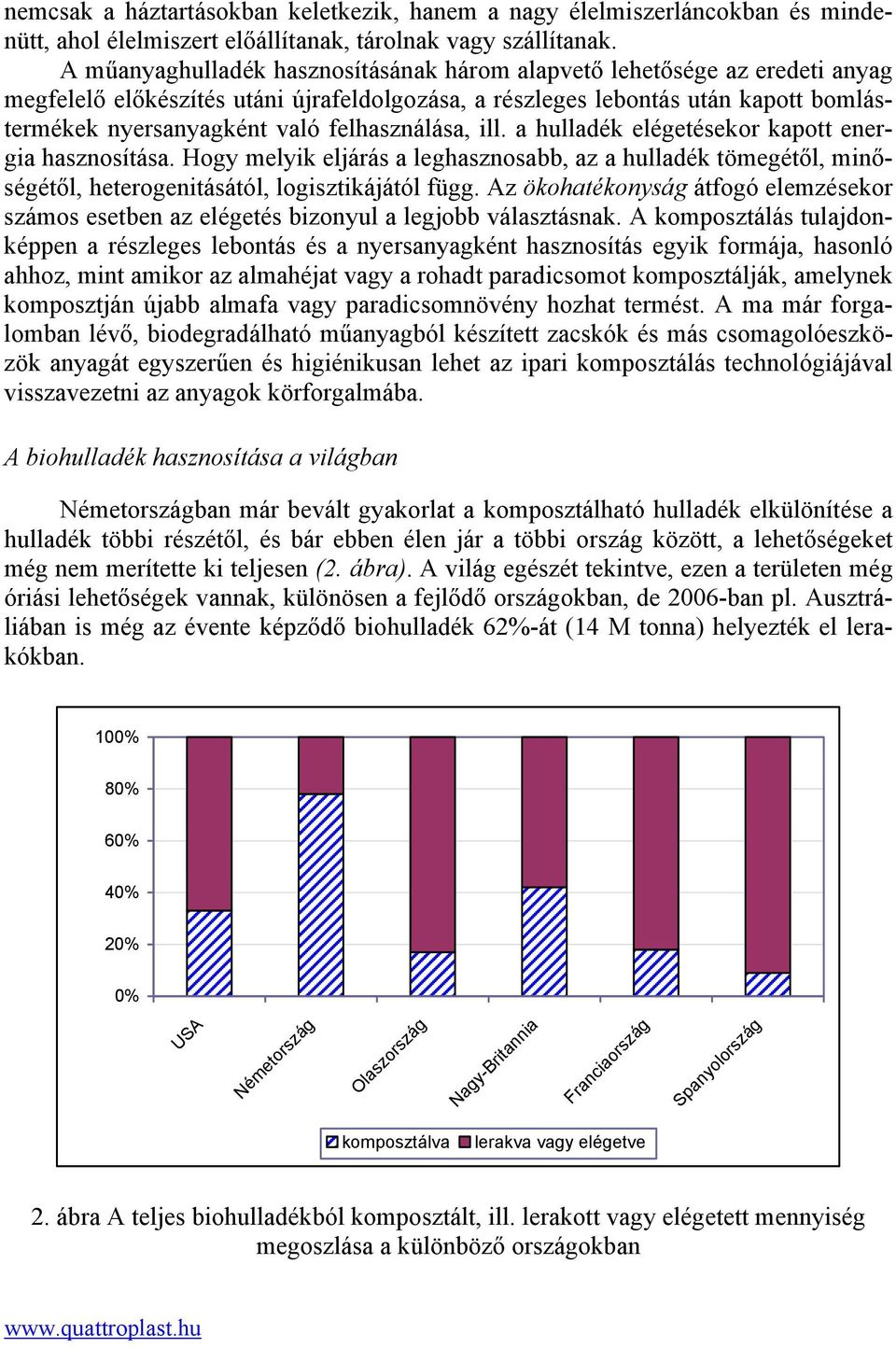

3 nemcsak a háztartásokban keletkezik, hanem a nagy élelmiszerláncokban és mindenütt, ahol élelmiszert előállítanak, tárolnak vagy szállítanak. A műanyaghulladék hasznosításának három alapvető lehetősége az eredeti anyag megfelelő előkészítés utáni újrafeldolgozása, a részleges lebontás után kapott bomlástermékek nyersanyagként való felhasználása, ill. a hulladék elégetésekor kapott energia hasznosítása. Hogy melyik eljárás a leghasznosabb, az a hulladék tömegétől, minőségétől, heterogenitásától, logisztikájától függ. Az ökohatékonyság átfogó elemzésekor számos esetben az elégetés bizonyul a legjobb választásnak. A komposztálás tulajdonképpen a részleges lebontás és a nyersanyagként hasznosítás egyik formája, hasonló ahhoz, mint amikor az almahéjat vagy a rohadt paradicsomot komposztálják, amelynek komposztján újabb almafa vagy paradicsomnövény hozhat termést. A ma már forgalomban lévő, biodegradálható műanyagból készített zacskók és más csomagolóeszközök anyagát egyszerűen és higiénikusan lehet az ipari komposztálás technológiájával visszavezetni az anyagok körforgalmába. A biohulladék hasznosítása a világban Németországban már bevált gyakorlat a komposztálható hulladék elkülönítése a hulladék többi részétől, és bár ebben élen jár a többi ország között, a lehetőségeket még nem merítette ki teljesen (2. ábra). A világ egészét tekintve, ezen a területen még óriási lehetőségek vannak, különösen a fejlődő országokban, de 2006-ban pl. Ausztráliában is még az évente képződő biohulladék 62%-át (14 M tonna) helyezték el lerakókban. 100% 80% 60% 40% 20% 0% USA Németország Olaszország Nagy-Britannia Franciaország Spanyolország komposztálva lerakva vagy elégetve 2. ábra A teljes biohulladékból komposztált, ill. lerakott vagy elégetett mennyiség megoszlása a különböző országokban

4 A BASF a Német Együttműködési Társasággal (GTZ, Deutsche Gesellschaft für technische Zusammenarbeit) közösen a thailföldi Samutsonkramban 2010-ben indított egy projektet, amelyben széles körű információs kampány keretében biohulladék-gyűjtő zsákokat osztott szét a lakosság között. Thaiföldön eddig semmiféle infrastruktúra nem volt a szerves háztartási hulladék gyűjtésére és hasznosítására. A projekt befejeződése után a kampányba bevont háztartások több mint 90%-a nyilatkozott úgy, hogy szívesen venne részt a szervezett hulladékgyűjtésben. 1 kg biohulladékból a lerakókban 4000 g CO 2 -ekvivalensnek megfelelő mennyiségű metán szabadul fel; az ipari komposztálókból csupán 19 g. A komposztálás tehát rendkívüli mértékben csökkenti az üvegházhatású gázok emisszióját. Emellett a hulladékból képződő komposzt fontos növényi tápanyagokat tartalmaz, és a talajba keverve javítja annak az intenzív mezőgazdasági technológia miatt kilúgozott termőképességét. Az erősen erodált talajok is sokkal olcsóbban hozhatók helyre komposzttal, mint más talajjavító eljárásokkal. A komposzt ökológiai és gazdasági szempontból is hasznos termék. Műanyag zacskók és hordtáskák szerepe A biodegradálható műanyagokból készített zacskók és hordtáskák különösen alkalmasak arra, hogy ezekben gyűjtsék tisztán és higiénikusn a komposztálható biohulladékot. Maguk a zacskók csekély tömegük miatt ugyan nem adnak számottevő tápanyagot, megkönnyítik azonban az egyéb hulladék összegyűjtését, és maguk is komposzttá válnak. A BASF 2011-ben Bad Dürkheim körzetében háztartásnak adott a cég Ecovio márkanevű biodegradálható műanyagából készített szemeteszsákcsomagot a biohulladék gyűjtésére ben a kanadai Kingstonban, 2011-ben az ausztráliai Dandenongban kisebb körben már bebizonyosodott, hogy ezek a zsákok tökéletesen lebomlanak az ipari komposztáló berendezésekben. A dürkheimi kísérlet ezeket az eredményeket kívánja egy valódi gyűjtőrendszer méreteinek körülményei között igazolni. A biodegradálható gyűjtőzsákok alkalmazására másutt is vannak példák. A texasi Houstonban ilyenekben gyűjtik össze a lekaszált füvet és más kerti hulladékot. A München melletti Straubingban ugyancsak széles körű kísérletben mérik fel a biodegradálható műanyag zsákok ilyen célú alkalmazhatóságát. Más német városok is érdeklődnek az eljárás iránt. Az Ecovio poliészterkeverékből azonban nem kell közvetlenül hulladékgyűjtő zsákot készíteni. A németországi Aldi üzletlánc a kevésbé ökohatékony polietilénvagy papírzacskó helyett biodegradálható polimerből készített füles zacskóba csomagolja a megvásárolt árut. Ezt a zacskót a háziasszonyok többször is felhasználhatják hordtáskaként, és ha erre a célra már nem alkalmas, ebben gyűjthetik a biohulladékot. Ezáltal növekszik a zacskó ökohatékonysága. A biodegradálható műanyagok fejlesztése A BASF 1998-ban kezdte forgalmazni első biodegradálható poliészterét Ecoflex néven, amely ekkor teljesen fosszilis alapanyagokból készült. Továbbfejlesztésekor

5 figyelembe vették a megújuló forrásból készített műanyagok iránti érdeklődést, és az Ecoflexet politejsavval (PLA, polylactid acid) kezdték keverni. Ecovio márkanévvel ma különböző arányú keverékeket forgalmaznak. Az Ecovio FS Film márkanevű változatot kifejezetten fóliák, ill. zacskók gyártására ajánlják. Ez még több biopolimert tartalmaz, mint elődje, az Ecovio F Film. Az Ecovio FS Papier papírbevonásra, az Ecovio FS Shrink zsugorfóliák előállítására alkalmas. Valamennyi változat használható szerves anyagok, élelmiszerek vagy biohulladék szállítására, gyűjtésére, és lehet belőle csomagolófóliát, zacskót, hordtáskát vagy talajtakaró fóliát készíteni. A biobázisú és a bármilyen bázisú biodegradálható műanyagok kizárólag az ipari komposztáló berendezésekben, az ott meghatározott körülmények között képesek gyorsan és tökéletesen lebomlani. A környezetben szétszórt vagy a vizekbe dobált műanyagszeméten csak úgy lehetne úrrá lenni, ha az visszakerülne egy hulladékkezelő vállalathoz, amely darabonként döntené el, hogy mekkora értéket képvisel, és mi a teendő vele. A hagyományos műanyag bevásárlótáskák általános betiltásának nincs értelme, legalábbis addig, amíg a biodegradálható zacskók általános elterjedésére és a biohulladék szervezett begyűjtésére nem alakul ki a megfelelő infrastruktúra. A BASF tovább dolgozik azon, hogy biodegradálható műanyagai számára olyan alkalmazási területeket találjon, ahol a biodegradálhatóság értéktöbbletet jelent. Piacbővítés és politikai keretek Az előrejelzések a következő években a biodegradálható műanyagok iránti kereslet évi 20%-os növekedését jósolják, ami négy-ötször nagyobb a szokásos műanyagokénál. Az ilyen műanyagok piaca ennek ellenére a teljes műanyagpiacnak csak egy kis része marad, mert a biodegradálható műanyagok alkalmazása csak egészen speciális esetekben célszerű. Az EU hulladékpolitikája kedvez az ilyen speciális eseteknek, mivel erőteljesen szorgalmazza a hulladékképződés elkerülését. Az EU szakértői támogatják a komposztálás elterjedését, mert csökkenteni akarják a lerakókban elhelyezett szerves hulladék mennyiségét. Az 1999-ben kiadott irányelvek értelmében a tagállamoknak a lerakókban elhelyezett hulladék mennyiségét 2016-ig az 1999-es mennyiség 35%-ára kellene mérsékelni. Ennek érdekében 2007-ben minőségi követelményeket állítottak fel a komposztra, hogy növeljék annak piacát és megkönnyítsék átvételét. Ugyanilyen célból dolgoznak a biohulladékra vonatkozó törvény kidolgozásán. Eddig még nem sikerült valamennyi komposztálót meggyőzni a biodegradálható biohulladék-gyűjtő zsákok hasznosságáról. A korábbi években minden (hagyományos) műanyag zacskó vörös posztó volt a beérkező biohulladékban. Egy általánosan bevezetett minősítés, az egyértelmű jelzés a kereskedők, a felhasználók és a komposztáló üzemek számára szavatolná, hogy a műanyag zacskók nem fognak gondot okozni. Ezáltal jelentősen növelni lehetne az Európában komposztált biohulladék részarányát. Jelentős növekedés következhetne be a biohulladék hasznosításában, ha a komposztáló berendezéseket biogázt hasznosító berendezésekkel kombinálnák. Ilyesmivel Németországban, Spanyolországban és Franciaországban próbálkoznak. Míg a kom

6 posztálás aerob körülményei között a mikroorganizmusok CO 2 -t, vizet és humuszt termelnek, az anaerob körülmények között aktív baktériumok a biohulladékból CO 2 mellett metánt, azaz biogázt állítanak elő. Ha egy anaerob reaktor után állítanak be egy szokásos komposztáló berendezést, kettős a haszon: a nedves vegyes háztartási hulladékból az anaerob első reaktorban képződő biogázzal áramot lehet termelni, az anaerob rothasztás maradék biomasszájából az aerob második reaktorban humuszt állítanak elő. A biodegradálható műanyagoknak tehát a jövőben mind az anaerob, mind aerob mikroorganizmusok számára táplálékforrásként kell szolgálniuk. A politejsav és származékainak biodegradálhatósága A politejsav hőre lágyuló poliészter, gyártásának alapja a fermentálás, ezért egyszerre bioműanyag és biodegradálható műanyag. Eddig ez a biopolimer volt a legsikeresebb, a világon több gyártó kínálatában szerepel. Rövid élettartamú, biodegradálható csomagolóeszközök gyártására mérsékelt, de növekedő mennyiségben már évek óta alkalmazzák. A korábbiakból kitűnik, hogy a biodegradálható csomagolóanyagok nem váltották be tökéletesen a korábbi reményeket, amelyek szerint a szabad természetben is nyom nélkül el kellene tűnniük, ehelyett csak ipari körülmények között, jól definiált paraméterek mellett bomlanak le rövid idő alatt. A PLA-nak és származékainak van azonban egy másik reményteljes alkalmazási területe: az orvostechnika. Itt abban bíznak, hogy PLA-ból olyan implantátumokat tudnak majd készíteni, amelyek az élő szervezetben előre meghatározott idő alatt lebomlanak, felszívódnak vagy kiürülnek, és elsősorban a regeneratív medicínában ideiglenes implantátumok előállítására lesznek alkalmasak. Ezek átmenetileg tehermentesíthetnének pl. egy törött csontot, és mire az ismét terhelhetővé válik, a polimer egyszerűen felszívódhat, és nem kell újabb művelettel eltávolítani, mint pl. egy fémimplantátumot. A krakkói Tudományos és Technológiai Egyetem (University of Science and Technology) kutatói a PLA és származékainak degradációját vizsgálták egyrészt a rövid időtartamú felhasználást (csomagolóeszközök), másrészt az élő szervezetbe beépített hosszabb idejű felhasználást (implantátumok) feltételezve különböző körülmények között és különböző paraméterekkel. A PLA és származékainak degradációja vízben és a komposztálás körülményei között A rövid időtartamú használat után keletkező hulladéktól azt várják el, hogy a természetben vagy komposztálva rövid időn belül leépüljön. Ennek vizsgálatára a kutatócsoport Ingeo 3051D típusú PLA-ból (Gyártja Nature Works) ill. ennek 5-5% kenderrosttal vagy jutarosttal erősített változatából PN-EN ISO 527 szabvány szerinti evező alakú próbatesteket fröccsöntött. Ezek egy részét desztillált vízben 37 C-on inkubálták, másik részét komposztáló berendezésben (Termo-410 típusú ecocomposterben) 25 hétig tartották. A polimer hidrolízisét FTIR spektrométerben követték nyomon, mérték ezenkívül a húzószilárdság változását, továbbá az inkubált minták tömegének, a víz ph-jának és vezetőképességének változását.

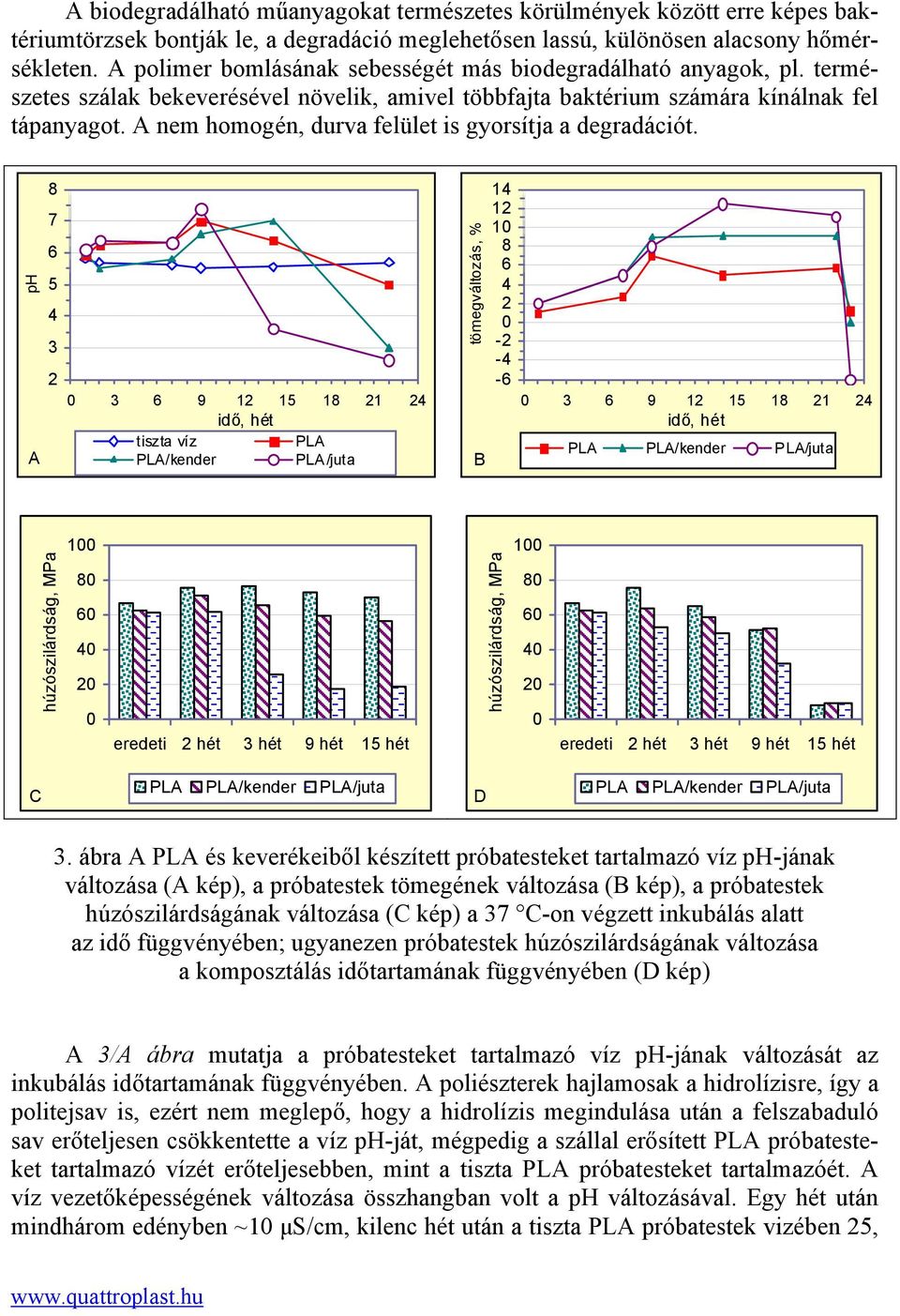

7 A biodegradálható műanyagokat természetes körülmények között erre képes baktériumtörzsek bontják le, a degradáció meglehetősen lassú, különösen alacsony hőmérsékleten. A polimer bomlásának sebességét más biodegradálható anyagok, pl. természetes szálak bekeverésével növelik, amivel többfajta baktérium számára kínálnak fel tápanyagot. A nem homogén, durva felület is gyorsítja a degradációt. ph A idő, hét tiszta víz PLA PLA/kender PLA/juta tömegváltozás, % B idő, hét PLA PLA/kender PLA/juta húzószilárdság, MPa eredeti 2 hét 3 hét 9 hét 15 hét húzószilárdság, MPa eredeti 2 hét 3 hét 9 hét 15 hét C PLA PLA/kender PLA/juta D PLA PLA/kender PLA/juta 3. ábra A PLA és keverékeiből készített próbatesteket tartalmazó víz ph-jának vá ltozása (A kép), a próbatestek tömegének változása (B kép), a próbatestek húzószilárdságának változása (C kép) a 37 C-on végzett inkubálás alatt az idő függ vényében; ugyanezen próbatestek húzószilárdságának változása a komposztálás időtartamának függvényében (D kép) A 3/A ábra mutatja a próbatesteket tartalmazó víz ph-jának változását az inkubálás időtartamának függvényében. A poliészterek hajlamosak a hidrolízisre, így a politejsav is, ezért nem meglepő, hogy a hidrolízis megindulása után a felszabaduló sav erőteljesen csökkentette a víz ph-ját, mégpedig a szállal erősített PLA próbatesteket tartalmazó vízét erőteljesebben, mint a tiszta PLA próbatesteket tartalmazóét. A víz vezetőképességének változása összhangban volt a ph változásával. Egy hét után mindhárom edényben ~10 µs/cm, kilenc hét után a tiszta PLA próbatestek vizében 25,

8 a PLA/kender próbatestekében 27, a PLA/juta próbatestekében 55 µs/cm vezetőképességet mértek; 22 hét után ugyanilyen sorrendben 39, 680, ill.1520 µs/cm volt a víz vezetőképessége. A tiszta desztillált vízé mindvégig 1 3 µs/cm körül maradt. A próbatestek tömegváltozása a 3/B ábrán látható. A próbatestek tömege a 9. (a PLA/juta próbatesteké a 14.) hétig vízfelvétel miatt nőtt, ezután stagnált (a vízfelvétel és a hidrolízis nagyjából kiegyenlítette egymást), a 22. hét után az erőteljes hidrolízis miatt meredeken csökkent (a szállal erősített PLA-ké erősebben, mint a tiszta PLA-é). Az infravörös (FTIR) spektrumok is igazolták a degradáció sebességének sorrendjét. A polimer fokozatos degradációját a 1760 cm -1 -nél jelentkező C=O csoport intenzitásának erősödésével követték nyomon, amely elsősorban a cm -1, 1452 cm -1, 1367 cm - 1 és 1386 cm -1 hullámhossznál észlelhető CH és CH 3 csoportok rovására ment végbe. A PLA degradációja együtt járt a polimer kristályossági fokának növekedésével, a politejsavláncok átrendeződésével és a polimerjelleg gyengülésével. A vízben tartott próbatestek közül a tiszta PLA húzószilárdsága (feltehetően a felvett víz lágyító hatása miatt) még 15 hét után is valamivel jobb volt a kiindulási értéknél (3/C ábra). A kenderrel erősített PLA húzószilárdsága átmeneti javulás után 15 hét után valamivel kisebb az eredeti értéknél. A jutát tartalmazó próbatestek szilárdsága ezzel szemben a 2. hét után erőteljesen csökkent, 15 hét után az eredeti érték harmadát sem érte el. A komposztált próbatestek mechanikai tulajdonságai (3/D ábra) az első három hónapban (a jutával erősített próbatest kivételével) alig változtak, ezután indult meg az erőteljes csökkenés, és a 22. hét végén a húzószilárdság eredeti értékének töredékére csökkent. PLA kopolimer degradációja in vitro és in vivo kísérletekben Az élő szervezetben lebomló polimerek viselkedésének vizsgálatára egy 84% laktidból és 16% glikolidból felépülő poli(laktid-glikolid) kopolimert (PGLA) választottak, amelyet a lengyel Tudományos Akadémia Polimer- és Szénanyagok Centrumában állítottak elő. Ezt önmagában, ill. 15% szénszállal (jele PGLA+CF) vagy 15% hidroxi-apatittal (jele PGLA+HAP) adalékolva vizsgálták. (A természetes hidroxi-apatit ökörcsontból származott.) A kopolimeről és keverékeiből henger alakú próbatesteket fröccsöntöttek. Az in vitro kísérletekben a biológiai környezet szimulálásához fiziológiás oldatot (Ringer oldat, összetétele 0,925% NaCl, 0,03% KCl, 0,025% CaCl 2, 0,02% NaHCO 3, 99% desztillált víz) és szimulált testfolyadékot (SBR, simulated body fluid, összetétele mmol/l-ben Na + 142,0; K + 5,0; Ca 2+ 2,5; Mg 2+ 1,5; Cl - 148,8, HCO - 3 4,2; HPO 2-4 1,0; SO 2-4 0,5) alkalmaztak. A mintákat ezekben az oldatokban 37 C-on 16 hétig inkubálták. A heti folyadékcsere előtt mérték a próbatestek tömegét és a folyadék ph-ját. Az in vivo kísérleteket egy erre szakosodott intézetben a Bioetikai Testület engedélyével új-zélandi nyulakkal végezték. A henger alakú implantátumot 3,2 mm átmérőjű méhlepénybe burkolva az állatok felső (szubmaxilláris) állcsontja alá építették be, majd 6, ill. 12 hét után távolították el.

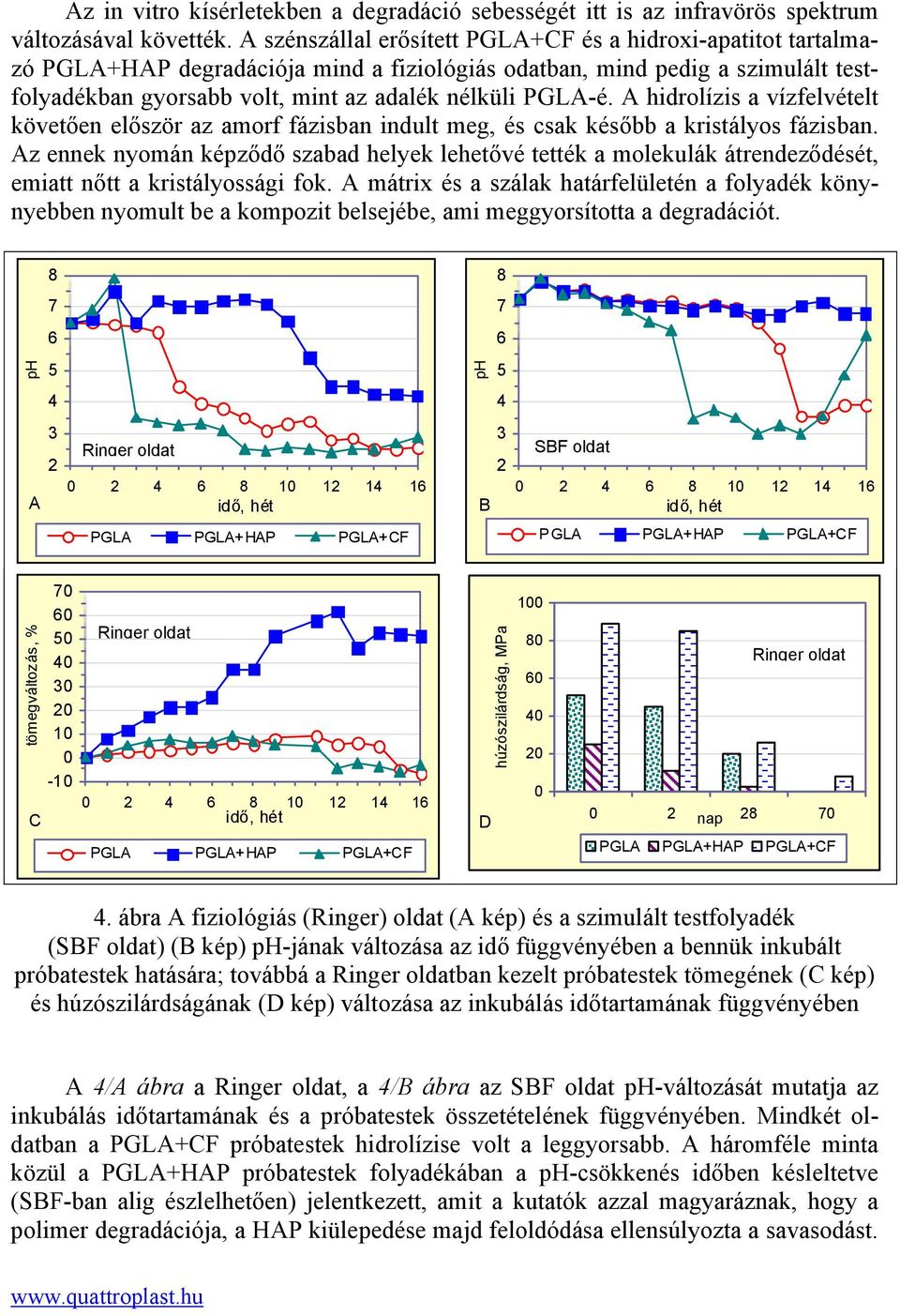

9 Az in vitro kísérletekben a degradáció sebességét itt is az infravörös spektrum változásával követték. A szénszállal erősített PGLA+CF és a hidroxi-apatitot tartalmazó PGLA+HAP degradációja mind a fiziológiás odatban, mind pedig a szimulált testfolyadékban gyorsabb volt, mint az adalék nélküli PGLA-é. A hidrolízis a vízfelvételt követően először az amorf fázisban indult meg, és csak később a kristályos fázisban. Az ennek nyomán képződő szabad helyek lehetővé tették a molekulák átrendeződését, emiatt nőtt a kristályossági fok. A mátrix és a szálak határfelületén a folyadék könynyebben nyomult be a kompozit belsejébe, ami meggyorsította a degradációt ph 5 ph A Ringer oldat idő, hét 3 2 B SBF oldat idő, hét PGLA PGLA+HAP PGLA+CF PGLA PGLA+HAP PGLA+CF tömegváltozás, % C Ringer oldat idő, hét PGLA PGLA+HAP PGLA+CF D húzószilárdság, MPa Ringer oldat nap PGLA PGLA+HAP PGLA+CF 4. ábra A fiziológiás (Ringer) oldat (A kép) és a szimulált testfolyadék (SBF oldat) (B kép) ph-jának változása az idő függvényében a bennük inkubált próbatestek hatására; továbbá a Ringer oldatban kezelt próbatestek tömegének (C kép) és húzószilárdságának (D kép) változása az inkubálás időtartamának függvényében A 4/A ábra a Ringer oldat, a 4/B ábra az SBF oldat ph-változását mutatja az inkubálás időtartamának és a próbatestek összetételének függvényében. Mindkét oldatban a PGLA+CF próbatestek hidrolízise volt a leggyorsabb. A háromféle minta közül a PGLA+HAP próbatestek folyadékában a ph-csökkenés időben késleltetve (SBF-ban alig észlelhetően) jelentkezett, amit a kutatók azzal magyaráznak, hogy a polimer degradációja, a HAP kiülepedése majd feloldódása ellensúlyozta a savasodást.

10 A tiszta PGLA ph-görbéje a két adalékolt polimeré között található. A bomlás sebessége a Ringer oldatban minden esetben nagyobb volt, mint az SBF oldatban. A 4/C ábra a próbatestek tömegváltozását mutatja a Ringer oldatban. A hidrolízis következtében bekövetkező tömegveszteséget itt 7 12 hétig ellensúlyozta vagy a PGLA+HAP esetében teljesen elfedte a próbatestek folyadékfelvétele. A tiszta PGLA tömegnövekedése az első 11 hét alatt kb. 10% volt, de a 16. hét végére 7,5%-os tömegveszteség következett be. A PGLA+CF tömege a 7. hét végéig kb. 7%-kal emelkedett, a 16. hét végére viszont 5%-kal volt kisebb. A PGLA+HAP próbatestek a 12. hétig 62% nedvességet vettek fel, ez a 16. hét végéig 50% körül stabilizálódott. Az SBF oldatban mért értékek görbéinek lefutása nagyon hasonló volt, a töréspontok is hasonló időtartam után jelentkeztek. A tiszta PGLA tömege 7%-os növekedés után a 16. hét végéig 25%-kal lett kevesebb, a PGLS+CF 5%-os növekedés után a kísérlet végére 10%-kal lett könnyebb. A PGLS+HAP nedvességfelvétele 48%-ig növekedett, a 16. héten ez 42%-ra mérséklődött. Ezek az eredmények bizonyítják, hogy az adalékokkal széles tartományban változtatható a degradáció sebessége. Látványosan igazolja ezt a 4/D ábra is, amely a Ringer oldatban inkubált próbatestek húzószilárdságának változását mutatja az idő függvényében. A PGLA+HAP próbatestek szilárdsága a fiziológiás oldatban már 48 óra után felére csökkent. A két másik anyagból készített próbatestek szilárdságuk jelentős részét a 4. héten veszítették el, a 10. hét után pedig az oldatnak legjobban ellenálló PGLS+CF is eredeti húzószilárdságának mindössze 10%-át őrizte meg, a másik két anyagból készített próbatest szilárdsága pedig 0-ra csökkent. A 10. héten már egyik anyag sem volna képes funkciójának megfelelni. A nyulak szervezetébe beépített implantátumok leépülését 6 és 12 hét után infravörös spektrumuk alapján értékelték. Megállapították, hogy ezek sokkal nagyobb sebességgel bomlottak az élő szervezetben, mint az in vitro kísérletek vegyszereiben. Ennek oka, hogy az élő szervezet sokkal bonyolultabb rendszer, és olyan folyamatok is szerepet játszanak, mint a fehérjék adszorpciója, a sejtek és a szövetek reakciói, a testfolyadékok áramlása, a töltésváltozások. Emiatt a degradációs folyamatok eltérnek az in vitro kísérletekben lejátszódó folyamatoktól, legalábbis azok kinetikájától. Kísérleteik eredményeit összefoglalva a lengyel kutatók megállapították, hogy a polilaktid és származékainak degradációs sebessége eltérő a vízben, a szintetikus fiziológiai oldatokban, mikroorganizmusok jelenlétében és az élő szervezetben. Ezért ilyen anyagok alkalmazásának már az előkísérleteiben ki kell jelölni az alkalmazási területet, a polimer szerkezetét, az esetleges módosító adalékot. Az in vitro kísérletekben mért degradációs sebességből nem lehet közvetlenül következtetni az élő szervezetben várható bomlási sebességre. A polilaktidalapú műanyagokban a hidrolízises degradáció korábban indul meg, mint a biodegradáció, és egyaránt érinti a polimermátrixot és az adalékanyagot. Szálak adagolása gyorsítja a bomlást. Összeállította: Pál Károlyné Hamprecht, J.; Börger, L.; Philipp, S.: Hauptsache Bio? = Kunststoffe, 101. k. 8. sz p

11 Chłopek, J.; Morawska-Chochół, A.; Szaraniec, B.: The influence of the environment on the degradation of polylactides and their composites = Journal of Achievements in Materials and Manufacturing Engineering, 43. k. 3. sz nov. p
