3 Kivitelezés. 3. Kivitelezés. TPO szigetelés kivitelezése
|
|
- Ágoston Budai
- 9 évvel ezelőtt
- Látták:
Átírás
1 3 Kivitelezés Az ebben a fejezetben következő információk a kivitelezőt segítik a Firestone TPO szigetelési rendszer kivitelezésében a Firestone követelményeinek megfelelően. Abban is segítséget nyújt a kivitelezőnek és a tervezőnek, hogy az elkészült szigetelést ellenőrizzék. Hogy a használata könnyű legyen, az információkat időrendi sorrendben állítottuk össze. Amennyiben további információra is szükség lenne, az 5. fejezetben ábrákat is találnak. Ez a fejezet a következő pontokat tartalmazza: 3.1 A szigetelőlemez fektetése oldal 3.2 A szigetelőlemez hegesztése oldal 3.3 Hajlat-rögzítés oldal 3.4 Fal- és felépítmény-szegélyezés oldal 3.5 Sarkok oldal 3.6 Csőátvezetések oldal 3.7 Tetőösszefolyók és vízköpők oldal 3.8 Szerkezeti mozgási hézagok oldal 3.9 Ereszek, tetőperemek oldal 3.10 Attika- és fallefedések oldal 3.11 A szigetelés javítása oldal 3.12 Egyéb részletek oldal 3 1
2 3 2

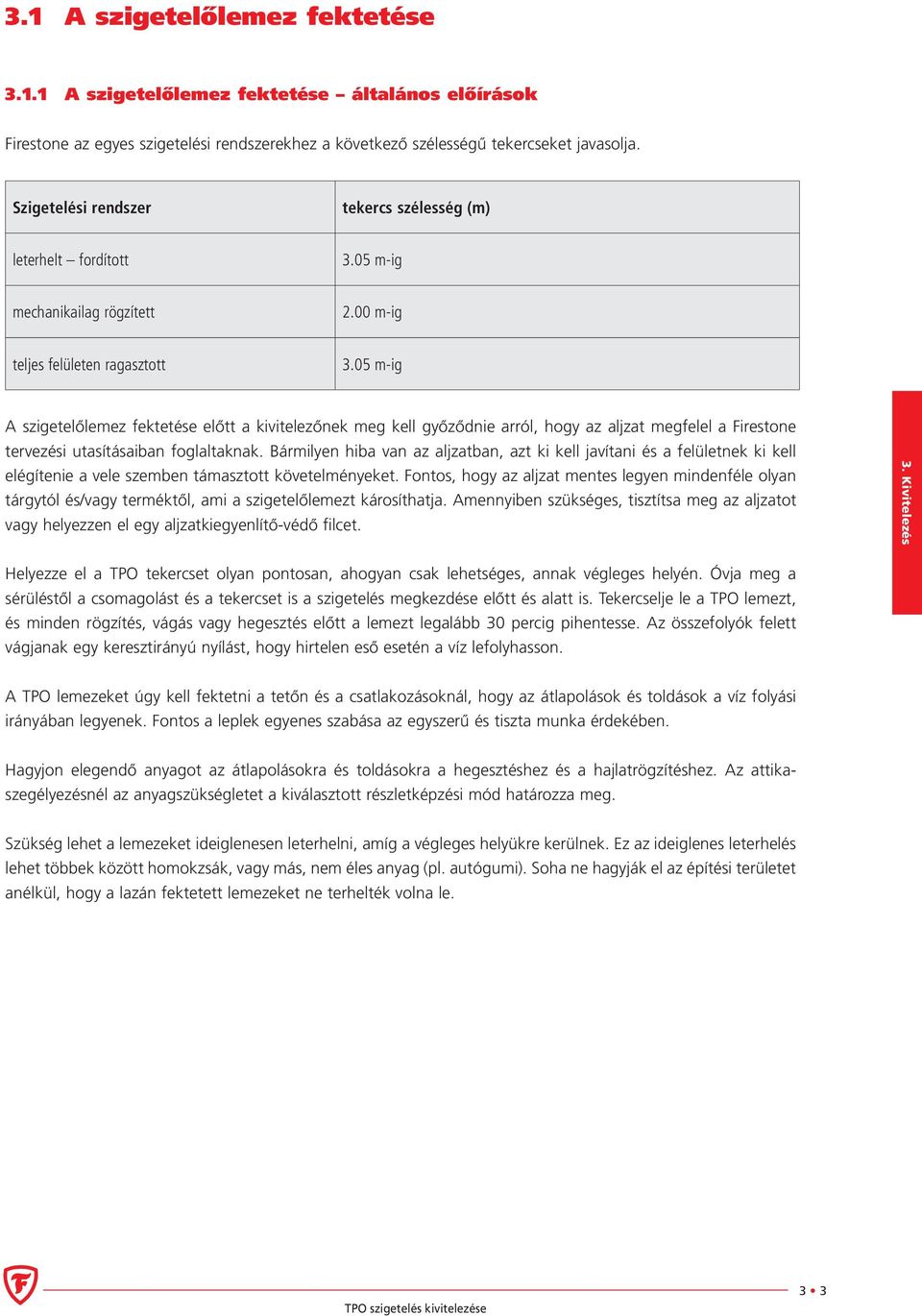

3 3.1 A szigetelőlemez fektetése A szigetelőlemez fektetése általános előírások Firestone az egyes szigetelési rendszerekhez a következő szélességű tekercseket javasolja. Szigetelési rendszer tekercs szélesség (m) leterhelt fordított 3.05 m-ig mechanikailag rögzített 2.00 m-ig teljes felületen ragasztott 3.05 m-ig A szigetelőlemez fektetése előtt a kivitelezőnek meg kell győződnie arról, hogy az aljzat megfelel a Firestone tervezési utasításaiban foglaltaknak. Bármilyen hiba van az aljzatban, azt ki kell javítani és a felületnek ki kell elégítenie a vele szemben támasztott követelményeket. Fontos, hogy az aljzat mentes legyen mindenféle olyan tárgytól és/vagy terméktől, ami a szigetelőlemezt károsíthatja. Amennyiben szükséges, tisztítsa meg az aljzatot vagy helyezzen el egy aljzatkiegyenlítő-védő filcet. Helyezze el a TPO tekercset olyan pontosan, ahogyan csak lehetséges, annak végleges helyén. Óvja meg a sérüléstől a csomagolást és a tekercset is a szigetelés megkezdése előtt és alatt is. Tekercselje le a TPO lemezt, és minden rögzítés, vágás vagy hegesztés előtt a lemezt legalább 30 percig pihentesse. Az összefolyók felett vágjanak egy keresztirányú nyílást, hogy hirtelen eső esetén a víz lefolyhasson. A TPO lemezeket úgy kell fektetni a tetőn és a csatlakozásoknál, hogy az átlapolások és toldások a víz folyási irányában legyenek. Fontos a leplek egyenes szabása az egyszerű és tiszta munka érdekében. Hagyjon elegendő anyagot az átlapolásokra és toldásokra a hegesztéshez és a hajlatrögzítéshez. Az attikaszegélyezésnél az anyagszükségletet a kiválasztott részletképzési mód határozza meg. Szükség lehet a lemezeket ideiglenesen leterhelni, amíg a végleges helyükre kerülnek. Ez az ideiglenes leterhelés lehet többek között homokzsák, vagy más, nem éles anyag (pl. autógumi). Soha ne hagyják el az építési területet anélkül, hogy a lazán fektetett lemezeket ne terhelték volna le. 3 3

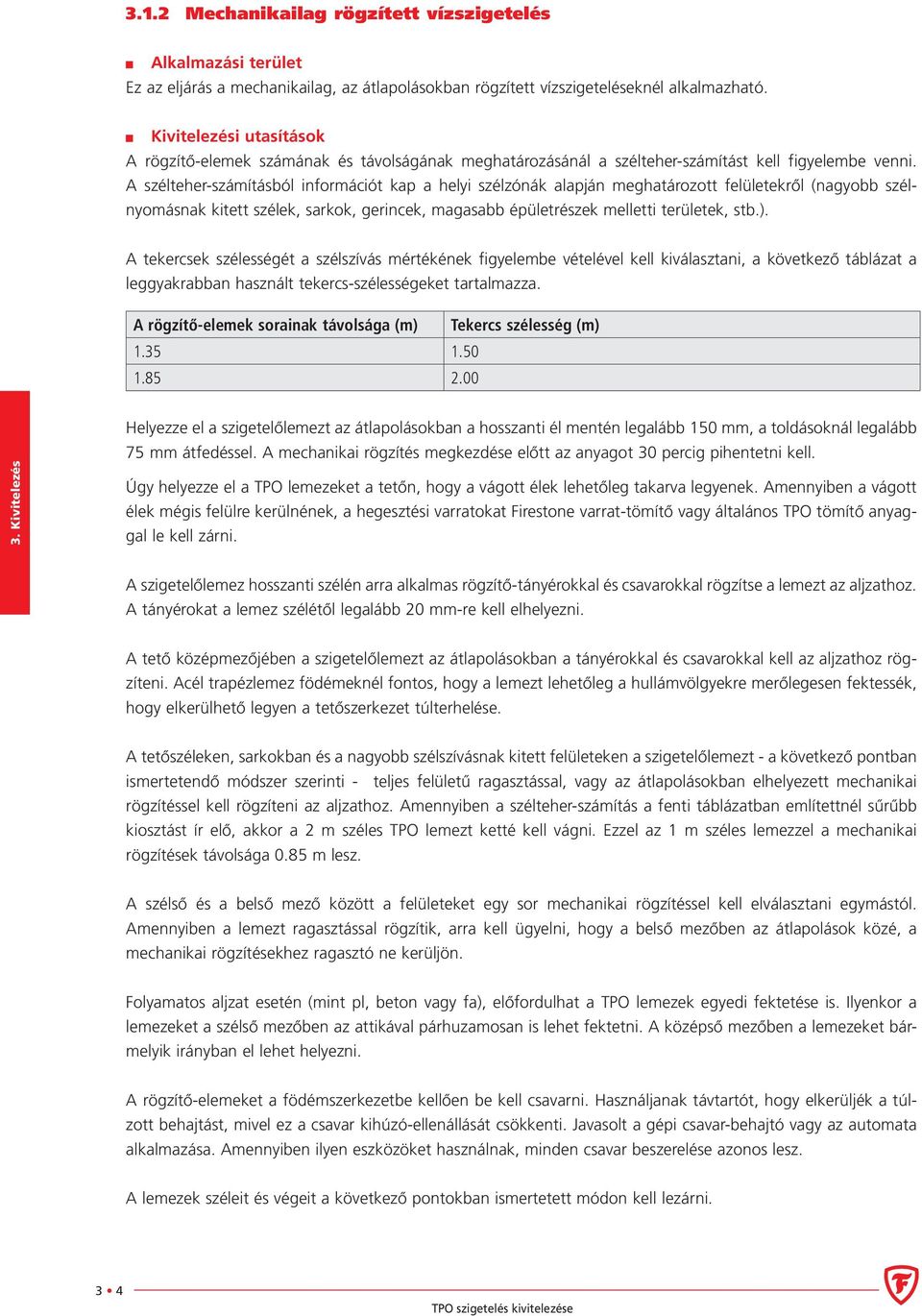

4 3.1.2 Mechanikailag rögzített vízszigetelés Ez az eljárás a mechanikailag, az átlapolásokban rögzített vízszigeteléseknél alkalmazható. A rögzítő-elemek számának és távolságának meghatározásánál a szélteher-számítást kell figyelembe venni. A szélteher-számításból információt kap a helyi szélzónák alapján meghatározott felületekről (nagyobb szélnyomásnak kitett szélek, sarkok, gerincek, magasabb épületrészek melletti területek, stb.). A tekercsek szélességét a szélszívás mértékének figyelembe vételével kell kiválasztani, a következő táblázat a leggyakrabban használt tekercs-szélességeket tartalmazza. A rögzítő-elemek sorainak távolsága (m) Tekercs szélesség (m) Helyezze el a szigetelőlemezt az átlapolásokban a hosszanti él mentén legalább 150 mm, a toldásoknál legalább 75 mm átfedéssel. A mechanikai rögzítés megkezdése előtt az anyagot 30 percig pihentetni kell. Úgy helyezze el a TPO lemezeket a tetőn, hogy a vágott élek lehetőleg takarva legyenek. Amennyiben a vágott élek mégis felülre kerülnének, a hegesztési varratokat Firestone varrat-tömítő vagy általános TPO tömítő anyaggal le kell zárni. A szigetelőlemez hosszanti szélén arra alkalmas rögzítő-tányérokkal és csavarokkal rögzítse a lemezt az aljzathoz. A tányérokat a lemez szélétől legalább 20 mm-re kell elhelyezni. A tető középmezőjében a szigetelőlemezt az átlapolásokban a tányérokkal és csavarokkal kell az aljzathoz rögzíteni. Acél trapézlemez födémeknél fontos, hogy a lemezt lehetőleg a hullámvölgyekre merőlegesen fektessék, hogy elkerülhető legyen a tetőszerkezet túlterhelése. A tetőszéleken, sarkokban és a nagyobb szélszívásnak kitett felületeken a szigetelőlemezt - a következő pontban ismertetendő módszer szerinti - teljes felületű ragasztással, vagy az átlapolásokban elhelyezett mechanikai rögzítéssel kell rögzíteni az aljzathoz. Amennyiben a szélteher-számítás a fenti táblázatban említettnél sűrűbb kiosztást ír elő, akkor a 2 m széles TPO lemezt ketté kell vágni. Ezzel az 1 m széles lemezzel a mechanikai rögzítések távolsága 0.85 m lesz. A szélső és a belső mező között a felületeket egy sor mechanikai rögzítéssel kell elválasztani egymástól. Amennyiben a lemezt ragasztással rögzítik, arra kell ügyelni, hogy a belső mezőben az átlapolások közé, a mechanikai rögzítésekhez ragasztó ne kerüljön. Folyamatos aljzat esetén (mint pl, beton vagy fa), előfordulhat a TPO lemezek egyedi fektetése is. Ilyenkor a lemezeket a szélső mezőben az attikával párhuzamosan is lehet fektetni. A középső mezőben a lemezeket bármelyik irányban el lehet helyezni. A rögzítő-elemeket a födémszerkezetbe kellően be kell csavarni. Használjanak távtartót, hogy elkerüljék a túlzott behajtást, mivel ez a csavar kihúzó-ellenállását csökkenti. Javasolt a gépi csavar-behajtó vagy az automata alkalmazása. Amennyiben ilyen eszközöket használnak, minden csavar beszerelése azonos lesz. A lemezek széleit és végeit a következő pontokban ismertetett módon kell lezárni. 3 4

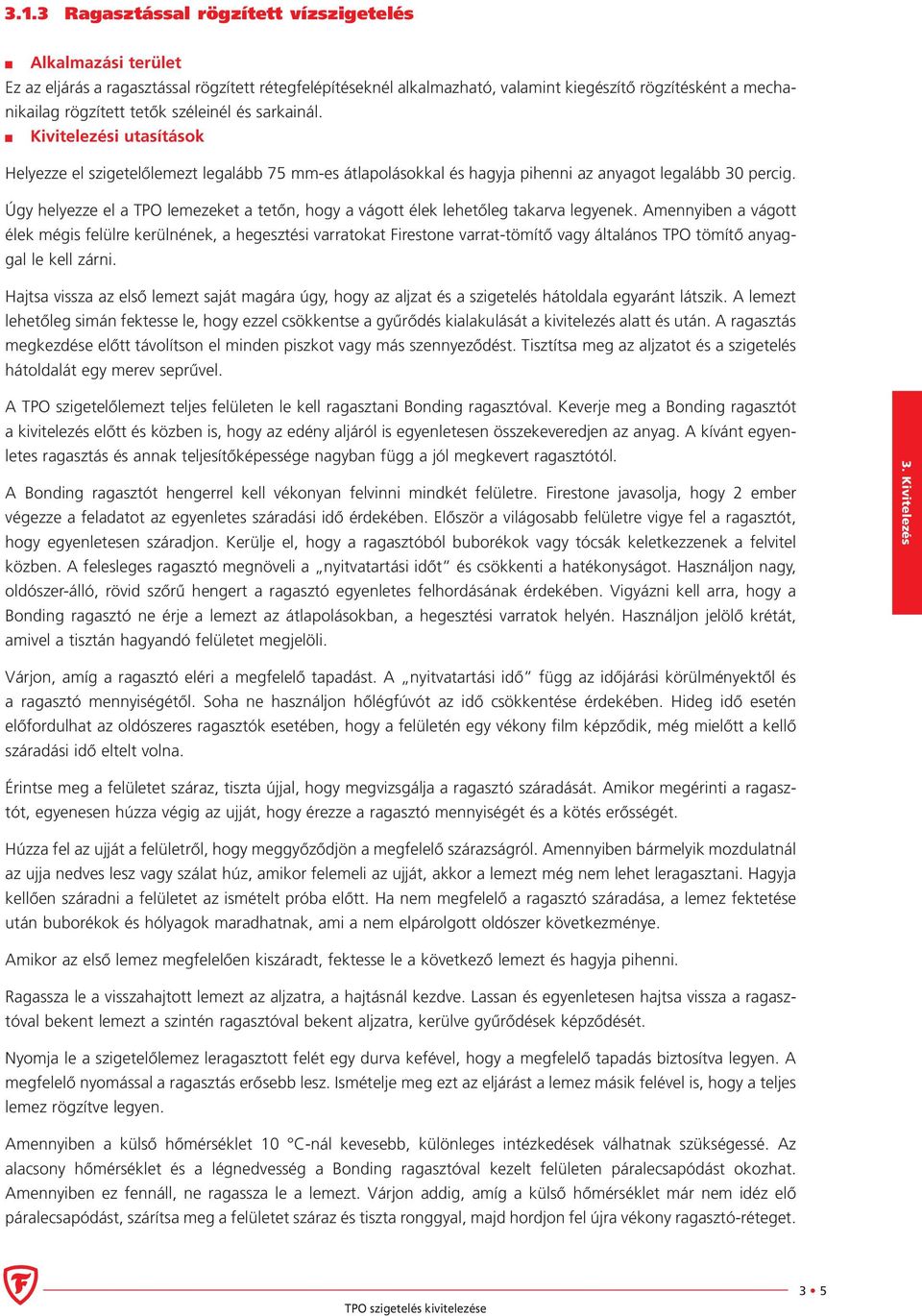

5 3.1.3 Ragasztással rögzített vízszigetelés Ez az eljárás a ragasztással rögzített rétegfelépítéseknél alkalmazható, valamint kiegészítő rögzítésként a mechanikailag rögzített tetők széleinél és sarkainál. Helyezze el szigetelőlemezt legalább 75 mm-es átlapolásokkal és hagyja pihenni az anyagot legalább 30 percig. Úgy helyezze el a TPO lemezeket a tetőn, hogy a vágott élek lehetőleg takarva legyenek. Amennyiben a vágott élek mégis felülre kerülnének, a hegesztési varratokat Firestone varrat-tömítő vagy általános TPO tömítő anyaggal le kell zárni. Hajtsa vissza az első lemezt saját magára úgy, hogy az aljzat és a szigetelés hátoldala egyaránt látszik. A lemezt lehetőleg simán fektesse le, hogy ezzel csökkentse a gyűrődés kialakulását a kivitelezés alatt és után. A ragasztás megkezdése előtt távolítson el minden piszkot vagy más szennyeződést. Tisztítsa meg az aljzatot és a szigetelés hátoldalát egy merev seprűvel. A TPO szigetelőlemezt teljes felületen le kell ragasztani Bonding ragasztóval. Keverje meg a Bonding ragasztót a kivitelezés előtt és közben is, hogy az edény aljáról is egyenletesen összekeveredjen az anyag. A kívánt egyenletes ragasztás és annak teljesítőképessége nagyban függ a jól megkevert ragasztótól. A Bonding ragasztót hengerrel kell vékonyan felvinni mindkét felületre. Firestone javasolja, hogy 2 ember végezze a feladatot az egyenletes száradási idő érdekében. Először a világosabb felületre vigye fel a ragasztót, hogy egyenletesen száradjon. Kerülje el, hogy a ragasztóból buborékok vagy tócsák keletkezzenek a felvitel közben. A felesleges ragasztó megnöveli a nyitvatartási időt és csökkenti a hatékonyságot. Használjon nagy, oldószer-álló, rövid szőrű hengert a ragasztó egyenletes felhordásának érdekében. Vigyázni kell arra, hogy a Bonding ragasztó ne érje a lemezt az átlapolásokban, a hegesztési varratok helyén. Használjon jelölő krétát, amivel a tisztán hagyandó felületet megjelöli. Várjon, amíg a ragasztó eléri a megfelelő tapadást. A nyitvatartási idő függ az időjárási körülményektől és a ragasztó mennyiségétől. Soha ne használjon hőlégfúvót az idő csökkentése érdekében. Hideg idő esetén előfordulhat az oldószeres ragasztók esetében, hogy a felületén egy vékony film képződik, még mielőtt a kellő száradási idő eltelt volna. Érintse meg a felületet száraz, tiszta újjal, hogy megvizsgálja a ragasztó száradását. Amikor megérinti a ragasztót, egyenesen húzza végig az ujját, hogy érezze a ragasztó mennyiségét és a kötés erősségét. Húzza fel az ujját a felületről, hogy meggyőződjön a megfelelő szárazságról. Amennyiben bármelyik mozdulatnál az ujja nedves lesz vagy szálat húz, amikor felemeli az ujját, akkor a lemezt még nem lehet leragasztani. Hagyja kellően száradni a felületet az ismételt próba előtt. Ha nem megfelelő a ragasztó száradása, a lemez fektetése után buborékok és hólyagok maradhatnak, ami a nem elpárolgott oldószer következménye. Amikor az első lemez megfelelően kiszáradt, fektesse le a következő lemezt és hagyja pihenni. Ragassza le a visszahajtott lemezt az aljzatra, a hajtásnál kezdve. Lassan és egyenletesen hajtsa vissza a ragasztóval bekent lemezt a szintén ragasztóval bekent aljzatra, kerülve gyűrődések képződését. Nyomja le a szigetelőlemez leragasztott felét egy durva kefével, hogy a megfelelő tapadás biztosítva legyen. A megfelelő nyomással a ragasztás erősebb lesz. Ismételje meg ezt az eljárást a lemez másik felével is, hogy a teljes lemez rögzítve legyen. Amennyiben a külső hőmérséklet 10 C-nál kevesebb, különleges intézkedések válhatnak szükségessé. Az alacsony hőmérséklet és a légnedvesség a Bonding ragasztóval kezelt felületen páralecsapódást okozhat. Amennyiben ez fennáll, ne ragassza le a lemezt. Várjon addig, amíg a külső hőmérséklet már nem idéz elő páralecsapódást, szárítsa meg a felületet száraz és tiszta ronggyal, majd hordjon fel újra vékony ragasztó-réteget. 3 5

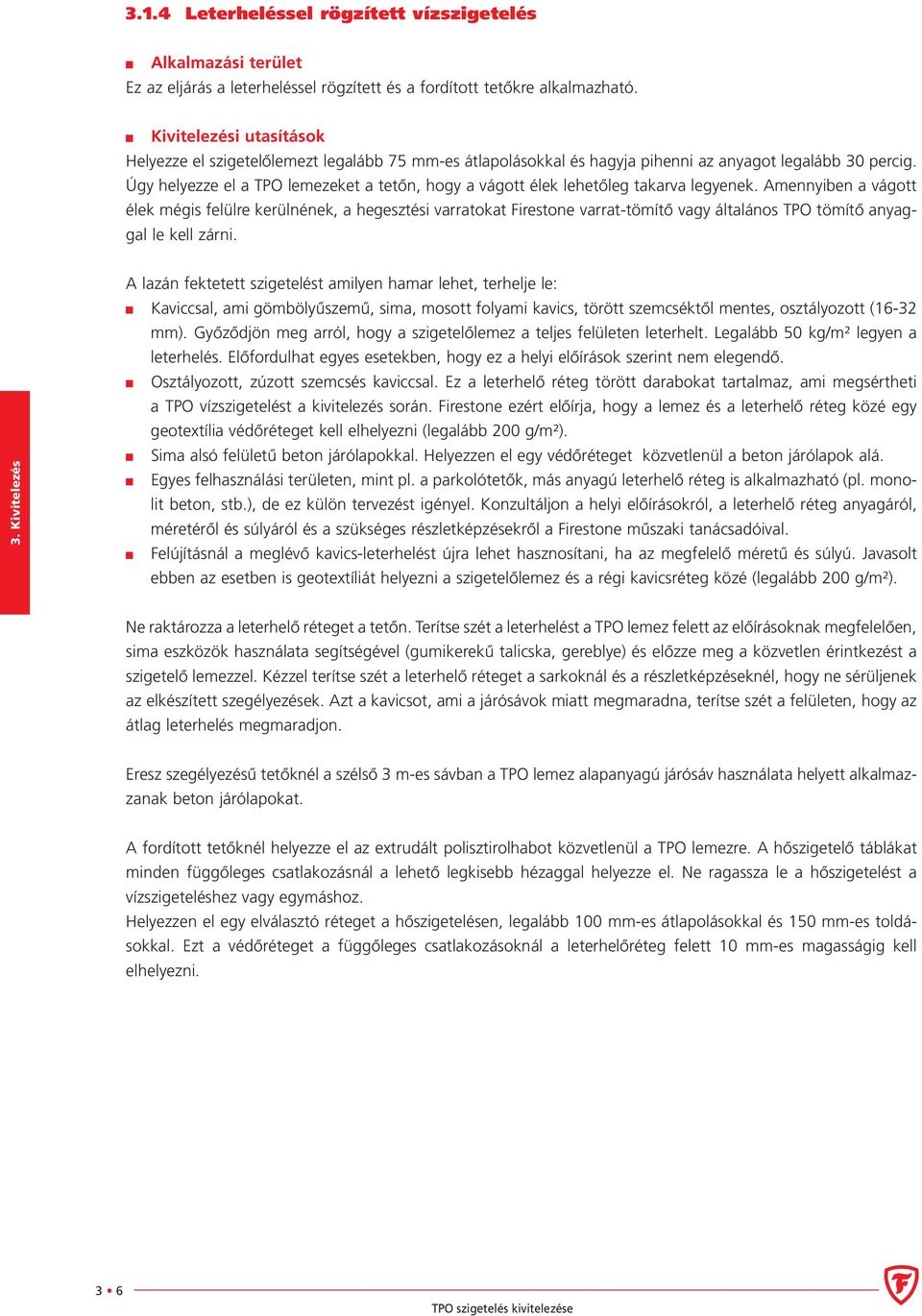

6 3.1.4 Leterheléssel rögzített vízszigetelés Ez az eljárás a leterheléssel rögzített és a fordított tetőkre alkalmazható. Helyezze el szigetelőlemezt legalább 75 mm-es átlapolásokkal és hagyja pihenni az anyagot legalább 30 percig. Úgy helyezze el a TPO lemezeket a tetőn, hogy a vágott élek lehetőleg takarva legyenek. Amennyiben a vágott élek mégis felülre kerülnének, a hegesztési varratokat Firestone varrat-tömítő vagy általános TPO tömítő anyaggal le kell zárni. A lazán fektetett szigetelést amilyen hamar lehet, terhelje le: Kaviccsal, ami gömbölyűszemű, sima, mosott folyami kavics, törött szemcséktől mentes, osztályozott (16-32 mm). Győződjön meg arról, hogy a szigetelőlemez a teljes felületen leterhelt. Legalább 50 kg/m² legyen a leterhelés. Előfordulhat egyes esetekben, hogy ez a helyi előírások szerint nem elegendő. Osztályozott, zúzott szemcsés kaviccsal. Ez a leterhelő réteg törött darabokat tartalmaz, ami megsértheti a TPO vízszigetelést a kivitelezés során. Firestone ezért előírja, hogy a lemez és a leterhelő réteg közé egy geotextília védőréteget kell elhelyezni (legalább 200 g/m²). Sima alsó felületű beton járólapokkal. Helyezzen el egy védőréteget közvetlenül a beton járólapok alá. Egyes felhasználási területen, mint pl. a parkolótetők, más anyagú leterhelő réteg is alkalmazható (pl. monolit beton, stb.), de ez külön tervezést igényel. Konzultáljon a helyi előírásokról, a leterhelő réteg anyagáról, méretéről és súlyáról és a szükséges részletképzésekről a Firestone műszaki tanácsadóival. Felújításnál a meglévő kavics-leterhelést újra lehet hasznosítani, ha az megfelelő méretű és súlyú. Javasolt ebben az esetben is geotextíliát helyezni a szigetelőlemez és a régi kavicsréteg közé (legalább 200 g/m²). Ne raktározza a leterhelő réteget a tetőn. Terítse szét a leterhelést a TPO lemez felett az előírásoknak megfelelően, sima eszközök használata segítségével (gumikerekű talicska, gereblye) és előzze meg a közvetlen érintkezést a szigetelő lemezzel. Kézzel terítse szét a leterhelő réteget a sarkoknál és a részletképzéseknél, hogy ne sérüljenek az elkészített szegélyezések. Azt a kavicsot, ami a járósávok miatt megmaradna, terítse szét a felületen, hogy az átlag leterhelés megmaradjon. Eresz szegélyezésű tetőknél a szélső 3 m-es sávban a TPO lemez alapanyagú járósáv használata helyett alkalmazzanak beton járólapokat. A fordított tetőknél helyezze el az extrudált polisztirolhabot közvetlenül a TPO lemezre. A hőszigetelő táblákat minden függőleges csatlakozásnál a lehető legkisebb hézaggal helyezze el. Ne ragassza le a hőszigetelést a vízszigeteléshez vagy egymáshoz. Helyezzen el egy elválasztó réteget a hőszigetelésen, legalább 100 mm-es átlapolásokkal és 150 mm-es toldásokkal. Ezt a védőréteget a függőleges csatlakozásoknál a leterhelőréteg felett 10 mm-es magasságig kell elhelyezni. 3 6

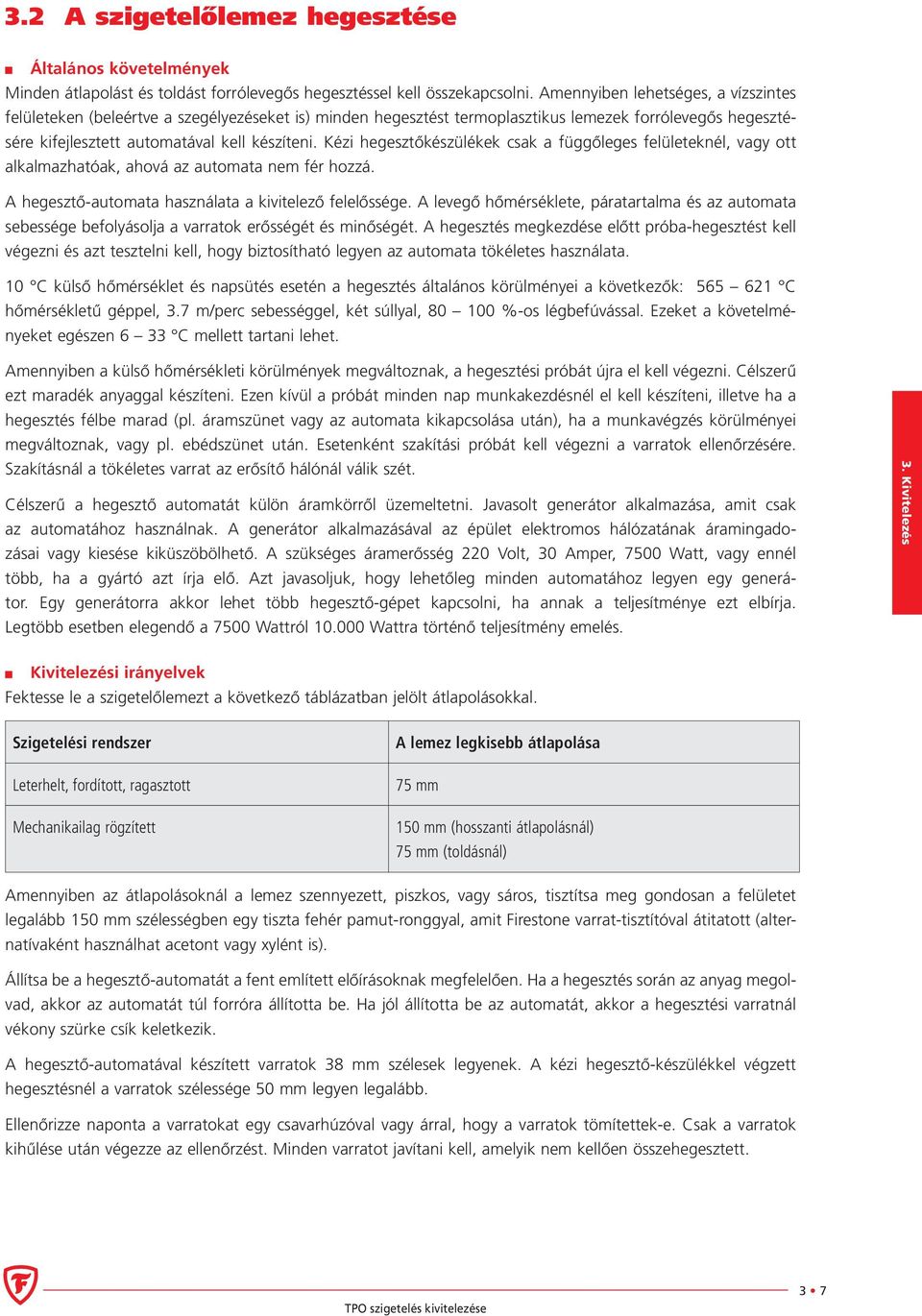

7 3.2 A szigetelőlemez hegesztése Általános követelmények Minden átlapolást és toldást forrólevegős hegesztéssel kell összekapcsolni. Amennyiben lehetséges, a vízszintes felületeken (beleértve a szegélyezéseket is) minden hegesztést termoplasztikus lemezek forrólevegős hegesztésére kifejlesztett automatával kell készíteni. Kézi hegesztőkészülékek csak a függőleges felületeknél, vagy ott alkalmazhatóak, ahová az automata nem fér hozzá. A hegesztő-automata használata a kivitelező felelőssége. A levegő hőmérséklete, páratartalma és az automata sebessége befolyásolja a varratok erősségét és minőségét. A hegesztés megkezdése előtt próba-hegesztést kell végezni és azt tesztelni kell, hogy biztosítható legyen az automata tökéletes használata. 10 C külső hőmérséklet és napsütés esetén a hegesztés általános körülményei a következők: C hőmérsékletű géppel, 3.7 m/perc sebességgel, két súllyal, %-os légbefúvással. Ezeket a követelményeket egészen 6 33 C mellett tartani lehet. Amennyiben a külső hőmérsékleti körülmények megváltoznak, a hegesztési próbát újra el kell végezni. Célszerű ezt maradék anyaggal készíteni. Ezen kívül a próbát minden nap munkakezdésnél el kell készíteni, illetve ha a hegesztés félbe marad (pl. áramszünet vagy az automata kikapcsolása után), ha a munkavégzés körülményei megváltoznak, vagy pl. ebédszünet után. Esetenként szakítási próbát kell végezni a varratok ellenőrzésére. Szakításnál a tökéletes varrat az erősítő hálónál válik szét. Célszerű a hegesztő automatát külön áramkörről üzemeltetni. Javasolt generátor alkalmazása, amit csak az automatához használnak. A generátor alkalmazásával az épület elektromos hálózatának áramingadozásai vagy kiesése kiküszöbölhető. A szükséges áramerősség 220 Volt, 30 Amper, 7500 Watt, vagy ennél több, ha a gyártó azt írja elő. Azt javasoljuk, hogy lehetőleg minden automatához legyen egy generátor. Egy generátorra akkor lehet több hegesztő-gépet kapcsolni, ha annak a teljesítménye ezt elbírja. Legtöbb esetben elegendő a 7500 Wattról Wattra történő teljesítmény emelés. Kivitelezési irányelvek Fektesse le a szigetelőlemezt a következő táblázatban jelölt átlapolásokkal. Szigetelési rendszer Leterhelt, fordított, ragasztott Mechanikailag rögzített A lemez legkisebb átlapolása 75 mm 150 mm (hosszanti átlapolásnál) 75 mm (toldásnál) Amennyiben az átlapolásoknál a lemez szennyezett, piszkos, vagy sáros, tisztítsa meg gondosan a felületet legalább 150 mm szélességben egy tiszta fehér pamut-ronggyal, amit Firestone varrat-tisztítóval átitatott (alternatívaként használhat acetont vagy xylént is). Állítsa be a hegesztő-automatát a fent említett előírásoknak megfelelően. Ha a hegesztés során az anyag megolvad, akkor az automatát túl forróra állította be. Ha jól állította be az automatát, akkor a hegesztési varratnál vékony szürke csík keletkezik. A hegesztő-automatával készített varratok 38 mm szélesek legyenek. A kézi hegesztő-készülékkel végzett hegesztésnél a varratok szélessége 50 mm legyen legalább. Ellenőrizze naponta a varratokat egy csavarhúzóval vagy árral, hogy a varratok tömítettek-e. Csak a varratok kihűlése után végezze az ellenőrzést. Minden varratot javítani kell, amelyik nem kellően összehegesztett. 3 7
8 Különleges intézkedések A T-csatlakozásokat akkor kell folttal letakarni, ha a varratellenőrzésnél hiányokat találnak, illetve minden esetben, ha a TPO lemez 1.5 mm, vagy annál vastagabb. A T csatlakozások foltját az erősítés nélküli TPO lemezből kell kivágni. Úgy helyezze el a TPO lemezeket a tetőn, hogy a vágott élek lehetőleg takarva legyenek. Amennyiben a vágott élek mégis felülre kerülnének, a hegesztési varratokat Firestone varrat-tömítő vagy általános TPO tömítő anyaggal le kell zárni. Mechanikai rögzítésű szigetelésnél az átlapolásokban kell a rögzítő-tányért és a csavarokat elhelyezni. A rögzítőtányérokat a lemez szélétől legalább 20 mm-re kell rögzíteni. A rögzítő-elemek távolsága nem lehet 250 mm-nél nagyobb. 3 8

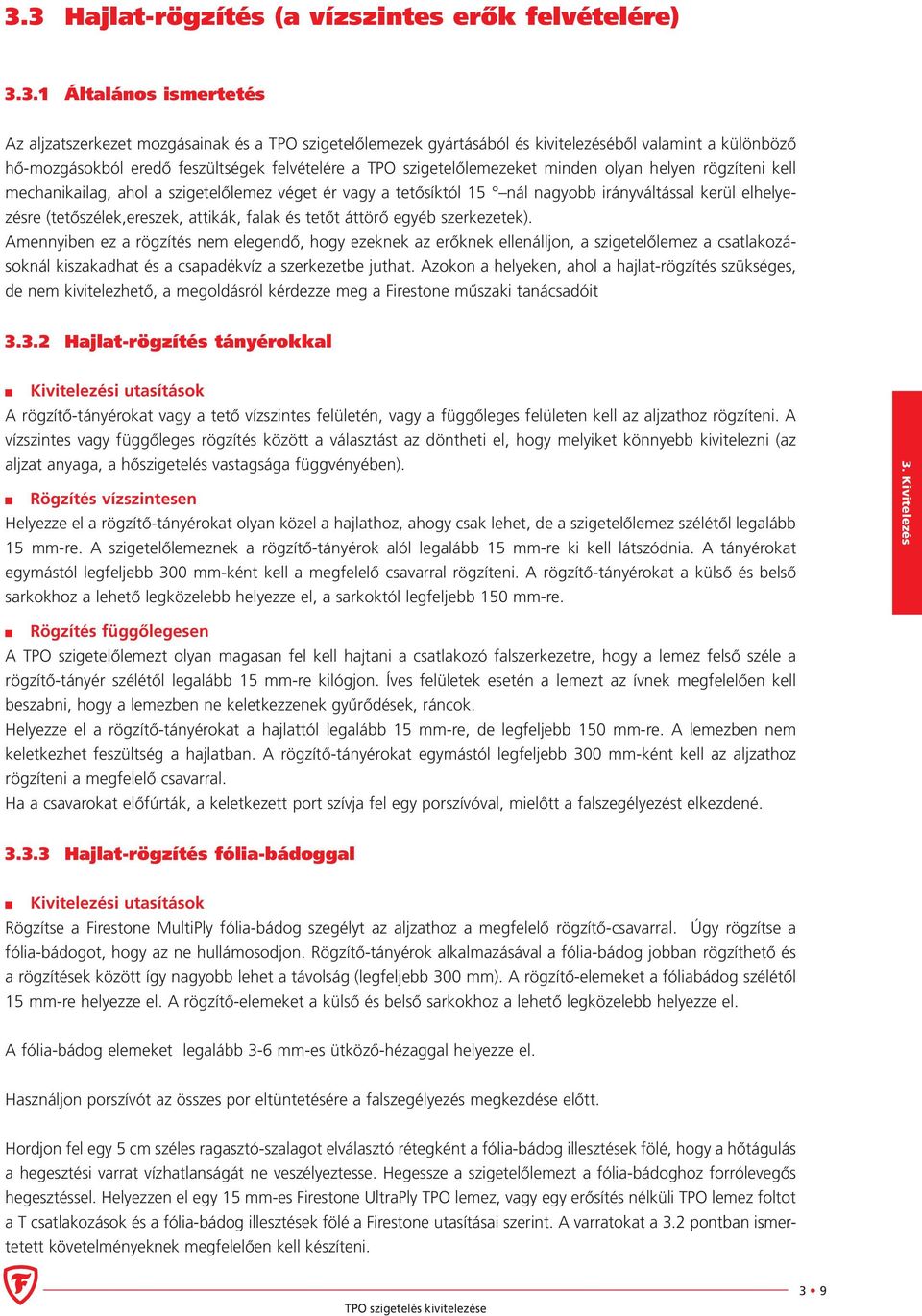

9 3.3 Hajlat-rögzítés (a vízszintes erők felvételére) Általános ismertetés Az aljzatszerkezet mozgásainak és a TPO szigetelőlemezek gyártásából és kivitelezéséből valamint a különböző hő-mozgásokból eredő feszültségek felvételére a TPO szigetelőlemezeket minden olyan helyen rögzíteni kell mechanikailag, ahol a szigetelőlemez véget ér vagy a tetősíktól 15 nál nagyobb irányváltással kerül elhelyezésre (tetőszélek,ereszek, attikák, falak és tetőt áttörő egyéb szerkezetek). Amennyiben ez a rögzítés nem elegendő, hogy ezeknek az erőknek ellenálljon, a szigetelőlemez a csatlakozásoknál kiszakadhat és a csapadékvíz a szerkezetbe juthat. Azokon a helyeken, ahol a hajlat-rögzítés szükséges, de nem kivitelezhető, a megoldásról kérdezze meg a Firestone műszaki tanácsadóit Hajlat-rögzítés tányérokkal A rögzítő-tányérokat vagy a tető vízszintes felületén, vagy a függőleges felületen kell az aljzathoz rögzíteni. A vízszintes vagy függőleges rögzítés között a választást az döntheti el, hogy melyiket könnyebb kivitelezni (az aljzat anyaga, a hőszigetelés vastagsága függvényében). Rögzítés vízszintesen Helyezze el a rögzítő-tányérokat olyan közel a hajlathoz, ahogy csak lehet, de a szigetelőlemez szélétől legalább 15 mm-re. A szigetelőlemeznek a rögzítő-tányérok alól legalább 15 mm-re ki kell látszódnia. A tányérokat egymástól legfeljebb 300 mm-ként kell a megfelelő csavarral rögzíteni. A rögzítő-tányérokat a külső és belső sarkokhoz a lehető legközelebb helyezze el, a sarkoktól legfeljebb 150 mm-re. Rögzítés függőlegesen A TPO szigetelőlemezt olyan magasan fel kell hajtani a csatlakozó falszerkezetre, hogy a lemez felső széle a rögzítő-tányér szélétől legalább 15 mm-re kilógjon. Íves felületek esetén a lemezt az ívnek megfelelően kell beszabni, hogy a lemezben ne keletkezzenek gyűrődések, ráncok. Helyezze el a rögzítő-tányérokat a hajlattól legalább 15 mm-re, de legfeljebb 150 mm-re. A lemezben nem keletkezhet feszültség a hajlatban. A rögzítő-tányérokat egymástól legfeljebb 300 mm-ként kell az aljzathoz rögzíteni a megfelelő csavarral. Ha a csavarokat előfúrták, a keletkezett port szívja fel egy porszívóval, mielőtt a falszegélyezést elkezdené Hajlat-rögzítés fólia-bádoggal Rögzítse a Firestone MultiPly fólia-bádog szegélyt az aljzathoz a megfelelő rögzítő-csavarral. Úgy rögzítse a fólia-bádogot, hogy az ne hullámosodjon. Rögzítő-tányérok alkalmazásával a fólia-bádog jobban rögzíthető és a rögzítések között így nagyobb lehet a távolság (legfeljebb 300 mm). A rögzítő-elemeket a fóliabádog szélétől 15 mm-re helyezze el. A rögzítő-elemeket a külső és belső sarkokhoz a lehető legközelebb helyezze el. A fólia-bádog elemeket legalább 3-6 mm-es ütköző-hézaggal helyezze el. Használjon porszívót az összes por eltüntetésére a falszegélyezés megkezdése előtt. Hordjon fel egy 5 cm széles ragasztó-szalagot elválasztó rétegként a fólia-bádog illesztések fölé, hogy a hőtágulás a hegesztési varrat vízhatlanságát ne veszélyeztesse. Hegessze a szigetelőlemezt a fólia-bádoghoz forrólevegős hegesztéssel. Helyezzen el egy 15 mm-es Firestone UltraPly TPO lemez, vagy egy erősítés nélküli TPO lemez foltot a T csatlakozások és a fólia-bádog illesztések fölé a Firestone utasításai szerint. A varratokat a 3.2 pontban ismertetett követelményeknek megfelelően kell készíteni. 3 9
10 3.4 Fal- és felépítmény-szegélyezés A falszegélyezés részletei összhangban vannak a hajlat-rögzítésekről az előző fejezetben írtakkal. A TPO szigetelőlemezt vagy a fólia-bádog szegélyhez kell hegeszteni (3.3 pont), vagy a falszegélyt egy külön lemezsávval kell készíteni. A kötet végén szereplő ábrák közül ki kell választani a megfelelő szegélyezési módot Falszegélyezés TPO lemezzel Általános kivitelezési utasítások Vizsgálja meg az aljzatot és a meglévő szegélyezések minőségét. Az aljzatnak szilárdnak kell lennie és alkalmasnak kell lennie a ragasztáshoz. A nyerstégla falazatok, profilozott fém panelek, egyenetlen aljzatok és néhány hőszigetelés esetén a szigetelőlemez alá egy védőréteget kell fektetni, hogy az előbb említett követelményeket kielégítse. Amennyiben az aljzat tapadása nem megfelelő, távolítsa el a laza, az aljzattal nem kötött anyagokat, kavics-vagy palazúzalékos lemezeket, az egyenletes és sima aljzat biztosítása érdekében. Magas falszegélyezéseknél a felhajtott lemezt kiegészítő mechanikai rögzítéssel is kell rögzíteni a következő táblázat szerint, ha a falszegélyezést nem ragasztással rögzítik. A fal magassága Közbenső rögzítés 0.45 m-ig nem szükséges > 0.45 m 60 cm-ként Ha a falszegélyt ragasztással rögzítik a felületre, akkor a következő táblázat szerint szükséges a közbenső rögzítés. A fal magassága Közbenső rögzítés 1.0 m-ig nem szükséges 1.0 m-től 2.0 m-ig 1 mechanikai rögzítés a falmagasság felénél, megfelelő rögzítő-tányérokat és csavarokat alkalmazva legfeljebb 300 mm-ként 2.0 m felett méterenként 1 mechanikai rögzítés, megfelelő rögzítő-tányérokat és csavarokat alkalmazva legfeljebb 300 mm-ként Minden varratot a 3.2 pontban említett követelményeknek megfelelően kell elkészíteni. Amikor lemérik a TPO anyag szélességét, hagyjanak a szükséges falmagasságnál 150 mm-rel több anyagot a vízszintes felületre történő letalpalásra és szintén 150 mm-t minden közbülső mechanikai rögzítésre a fent említettek alapján. A legszélesebb lemez gyakorlatilag éppen elegendő lehet egy magasabb fal szegélyezésére. A megfelelő szélességű TPO falszegélyezés kiválasztásával időt lehet megtakarítani. 3 10

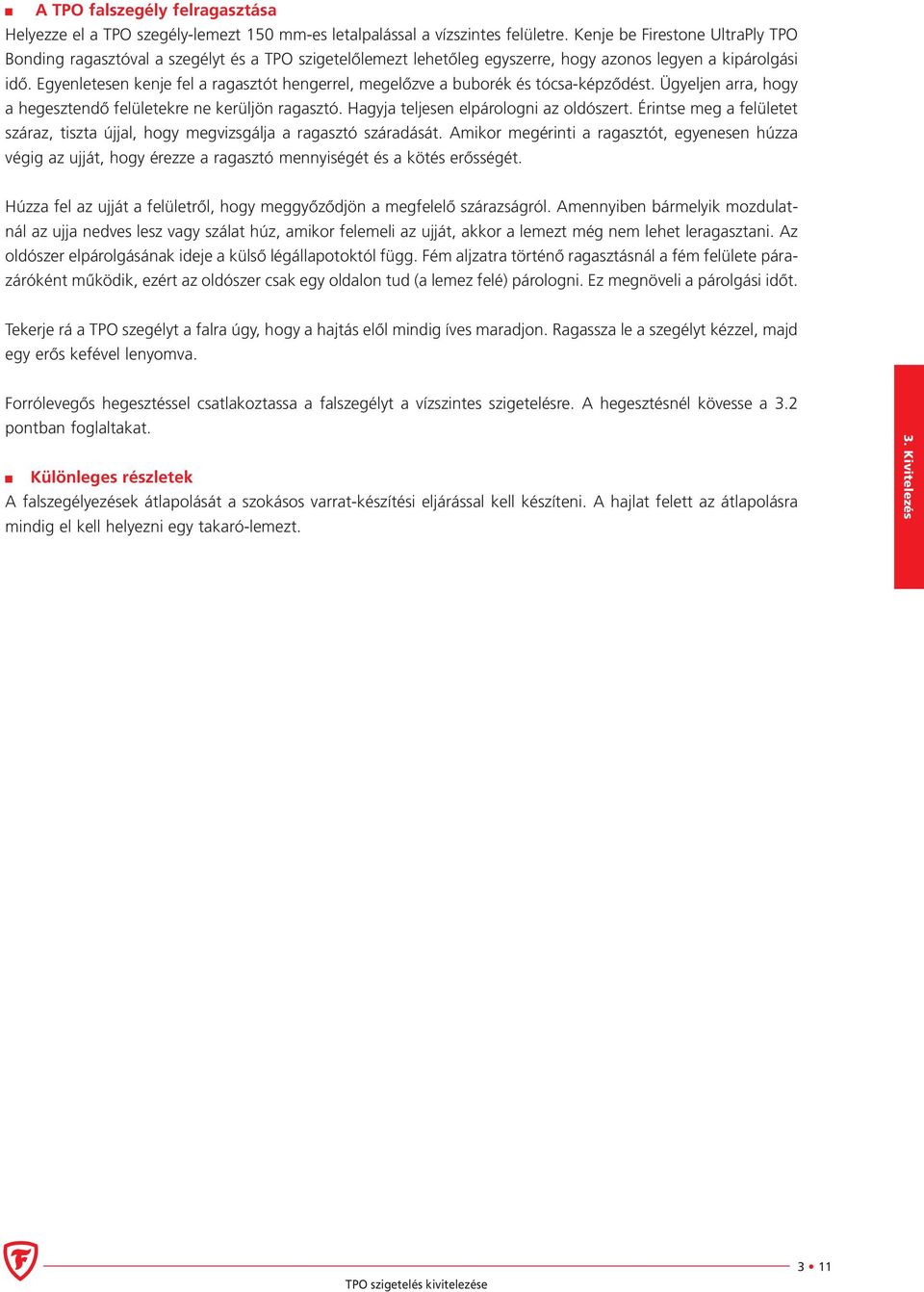

11 A TPO falszegély felragasztása Helyezze el a TPO szegély-lemezt 150 mm-es letalpalással a vízszintes felületre. Kenje be Firestone UltraPly TPO Bonding ragasztóval a szegélyt és a TPO szigetelőlemezt lehetőleg egyszerre, hogy azonos legyen a kipárolgási idő. Egyenletesen kenje fel a ragasztót hengerrel, megelőzve a buborék és tócsa-képződést. Ügyeljen arra, hogy a hegesztendő felületekre ne kerüljön ragasztó. Hagyja teljesen elpárologni az oldószert. Érintse meg a felületet száraz, tiszta újjal, hogy megvizsgálja a ragasztó száradását. Amikor megérinti a ragasztót, egyenesen húzza végig az ujját, hogy érezze a ragasztó mennyiségét és a kötés erősségét. Húzza fel az ujját a felületről, hogy meggyőződjön a megfelelő szárazságról. Amennyiben bármelyik mozdulatnál az ujja nedves lesz vagy szálat húz, amikor felemeli az ujját, akkor a lemezt még nem lehet leragasztani. Az oldószer elpárolgásának ideje a külső légállapotoktól függ. Fém aljzatra történő ragasztásnál a fém felülete párazáróként működik, ezért az oldószer csak egy oldalon tud (a lemez felé) párologni. Ez megnöveli a párolgási időt. Tekerje rá a TPO szegélyt a falra úgy, hogy a hajtás elől mindig íves maradjon. Ragassza le a szegélyt kézzel, majd egy erős kefével lenyomva. Forrólevegős hegesztéssel csatlakoztassa a falszegélyt a vízszintes szigetelésre. A hegesztésnél kövesse a 3.2 pontban foglaltakat. Különleges részletek A falszegélyezések átlapolását a szokásos varrat-készítési eljárással kell készíteni. A hajlat felett az átlapolásra mindig el kell helyezni egy takaró-lemezt. 3 11

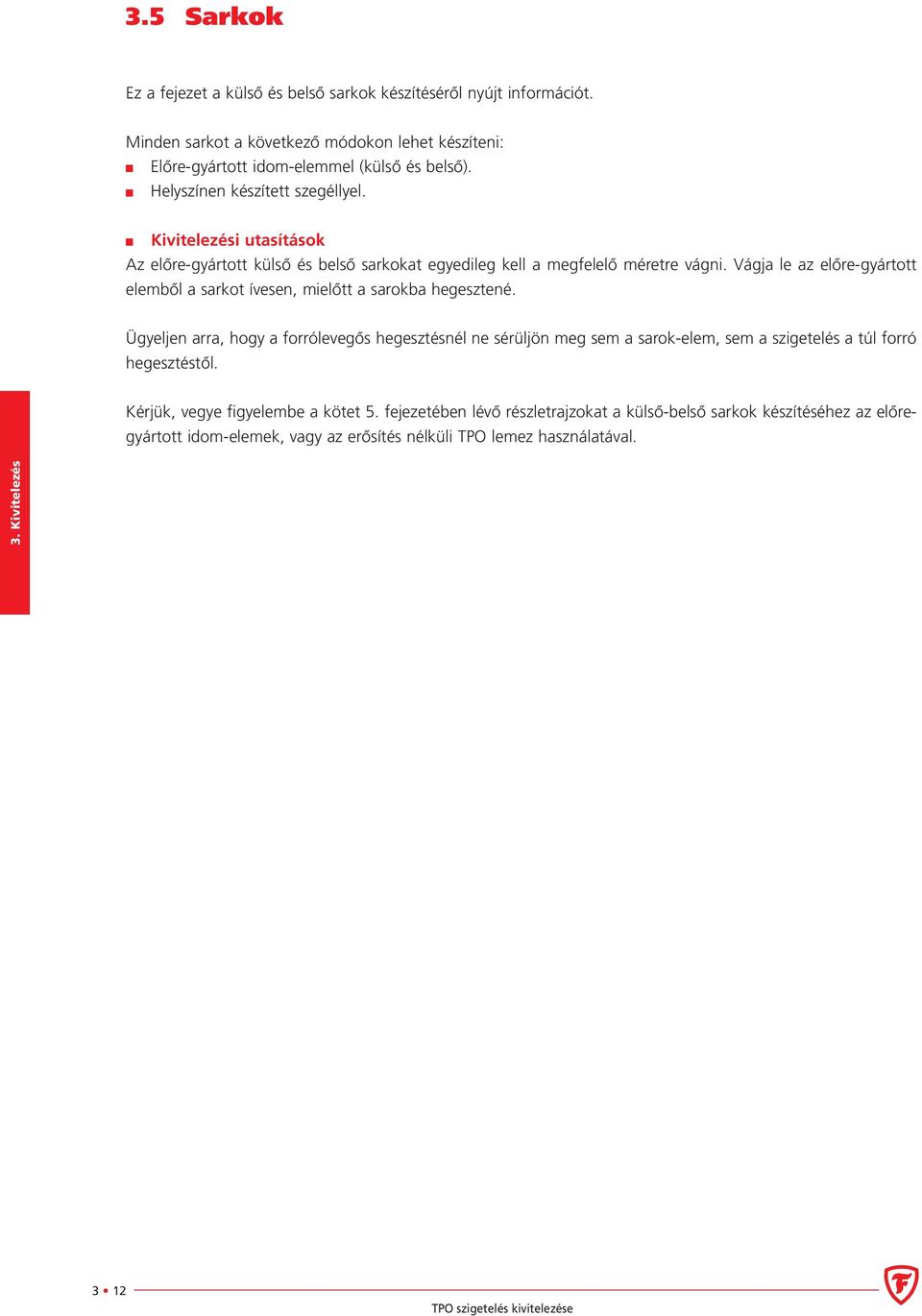

12 3.5 Sarkok Ez a fejezet a külső és belső sarkok készítéséről nyújt információt. Minden sarkot a következő módokon lehet készíteni: Előre-gyártott idom-elemmel (külső és belső). Helyszínen készített szegéllyel. Az előre-gyártott külső és belső sarkokat egyedileg kell a megfelelő méretre vágni. Vágja le az előre-gyártott elemből a sarkot ívesen, mielőtt a sarokba hegesztené. Ügyeljen arra, hogy a forrólevegős hegesztésnél ne sérüljön meg sem a sarok-elem, sem a szigetelés a túl forró hegesztéstől. Kérjük, vegye figyelembe a kötet 5. fejezetében lévő részletrajzokat a külső-belső sarkok készítéséhez az előregyártott idom-elemek, vagy az erősítés nélküli TPO lemez használatával. 3 12

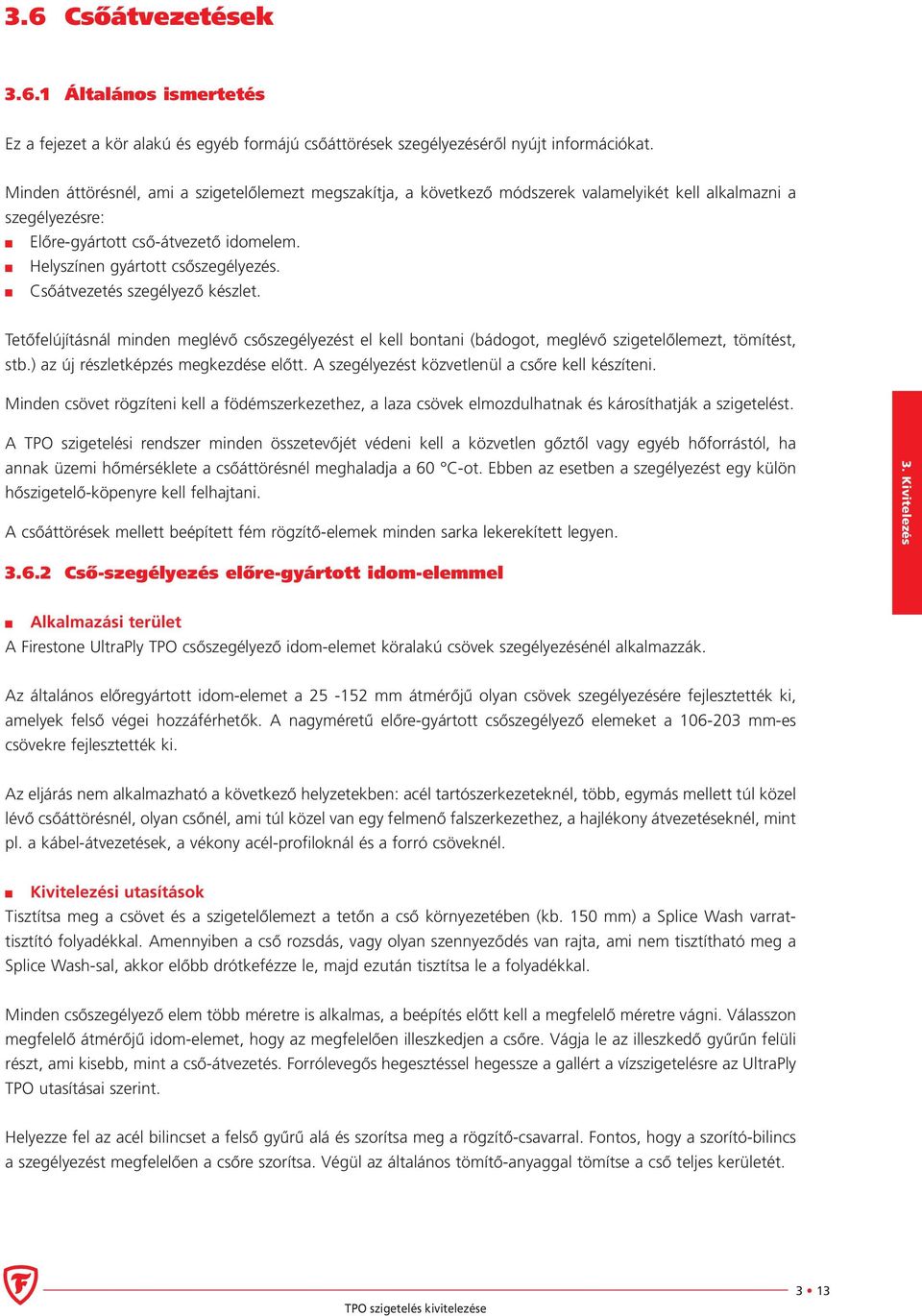

13 3.6 Csőátvezetések Általános ismertetés Ez a fejezet a kör alakú és egyéb formájú csőáttörések szegélyezéséről nyújt információkat. Minden áttörésnél, ami a szigetelőlemezt megszakítja, a következő módszerek valamelyikét kell alkalmazni a szegélyezésre: Előre-gyártott cső-átvezető idomelem. Helyszínen gyártott csőszegélyezés. Csőátvezetés szegélyező készlet. Tetőfelújításnál minden meglévő csőszegélyezést el kell bontani (bádogot, meglévő szigetelőlemezt, tömítést, stb.) az új részletképzés megkezdése előtt. A szegélyezést közvetlenül a csőre kell készíteni. Minden csövet rögzíteni kell a födémszerkezethez, a laza csövek elmozdulhatnak és károsíthatják a szigetelést. A TPO szigetelési rendszer minden összetevőjét védeni kell a közvetlen gőztől vagy egyéb hőforrástól, ha annak üzemi hőmérséklete a csőáttörésnél meghaladja a 60 C-ot. Ebben az esetben a szegélyezést egy külön hőszigetelő-köpenyre kell felhajtani. A csőáttörések mellett beépített fém rögzítő-elemek minden sarka lekerekített legyen Cső-szegélyezés előre-gyártott idom-elemmel A Firestone UltraPly TPO csőszegélyező idom-elemet köralakú csövek szegélyezésénél alkalmazzák. Az általános előregyártott idom-elemet a mm átmérőjű olyan csövek szegélyezésére fejlesztették ki, amelyek felső végei hozzáférhetők. A nagyméretű előre-gyártott csőszegélyező elemeket a mm-es csövekre fejlesztették ki. Az eljárás nem alkalmazható a következő helyzetekben: acél tartószerkezeteknél, több, egymás mellett túl közel lévő csőáttörésnél, olyan csőnél, ami túl közel van egy felmenő falszerkezethez, a hajlékony átvezetéseknél, mint pl. a kábel-átvezetések, a vékony acél-profiloknál és a forró csöveknél. Tisztítsa meg a csövet és a szigetelőlemezt a tetőn a cső környezetében (kb. 150 mm) a Splice Wash varrattisztító folyadékkal. Amennyiben a cső rozsdás, vagy olyan szennyeződés van rajta, ami nem tisztítható meg a Splice Wash-sal, akkor előbb drótkefézze le, majd ezután tisztítsa le a folyadékkal. Minden csőszegélyező elem több méretre is alkalmas, a beépítés előtt kell a megfelelő méretre vágni. Válasszon megfelelő átmérőjű idom-elemet, hogy az megfelelően illeszkedjen a csőre. Vágja le az illeszkedő gyűrűn felüli részt, ami kisebb, mint a cső-átvezetés. Forrólevegős hegesztéssel hegessze a gallért a vízszigetelésre az UltraPly TPO utasításai szerint. Helyezze fel az acél bilincset a felső gyűrű alá és szorítsa meg a rögzítő-csavarral. Fontos, hogy a szorító-bilincs a szegélyezést megfelelően a csőre szorítsa. Végül az általános tömítő-anyaggal tömítse a cső teljes kerületét. 3 13
14 3.6.3 Csőszegélyezés a helyszínen készítve Ezt az eljárást olyan köralakú csöveknél alkalmazzák, melyeknek a felső vége nem hozzáférhető, vagy az átmérőjük nagyobb, mint 203 mm. Az eljárás nem alkalmazható több, egymás mellett túl közel lévő csőáttörésnél, a hajlékony átvezetéseknél, mint pl. a kábel-átvezetések, a 25 mm-nél vékonyabb csöveknél és a forró csöveknél. A csőátvezetésnél általában el kell vágni a szigetelőlemezt. A csőszegélyezés készítése előtt a vágást javítsa ki, a takaró-elem minden oldalon legalább 75 mm-rel legyen nagyobb a kivágásnál. Vegye figyelembe a kötet végén lévő részletrajzokat további információkért Csőátvezetés szegélyező készlet A csőátvezető kereteket olyan csőáttörések szegélyezésére fejlesztették ki, melyek más módon nem szegélyezhetők. Ez az eljárás alkalmazható cső-kötegek, egyenetlen formájú cső-áttörések, I-tartók, vagy 25 mm-nél kisebb átmérőjű csövek, stb. szegélyezésére. 90 mm-nél kisebb csőátmérőig használhatóak a TPO csőszegélyező keretek, annál nagyobb nyílások esetén a kereteket TPO fólia-bádogból gyártják. Helyezzen el tömítést még a szerelés előtt, hogy megakadályozza a folyékony tömítés bejutását a szerkezetbe vagy esetleg az épületbe. A legtöbb esetben ki kell vágni a vízszigetelő lemezt a csőáttörés környezetében. A vágást utána javítani kell még a csőátvezető idom szerelése előtt. A takaró-lemez minden oldalon 75 mm-es átlapolással készüljön. A változat: előre-gyártott TPO csőátvezető keret Nyissa ki a PVC gyűrűt és helyezze a csőátvezetés köré. Ha szükséges, vágja le a TPO cső-átvezető keretet és úgy helyezze a PVC gyűrű köré, hogy a gyűrű teljesen illeszkedjen a csőátvezető keret felső részéhez. Vágjon le egy darab TPO lemezt úgy, hogy elég hosszú legyen a csőátvezetés és a vízszigetelés közötti hézag letakarására. Forrólevegős hegesztéssel csatlakoztassa a TPO lemez-szegélyt a csőátvezetés függőleges felületére és keret peremére. Helyezze el a keretet a csőátvezetés közepére és hegessze le a gallért a vízszigetelésre. Végül hegessze le a szegélyezést a gallérra és a kivágott szigetelésre. A gallért gondosan hegessze és görgőzze le. 3 14

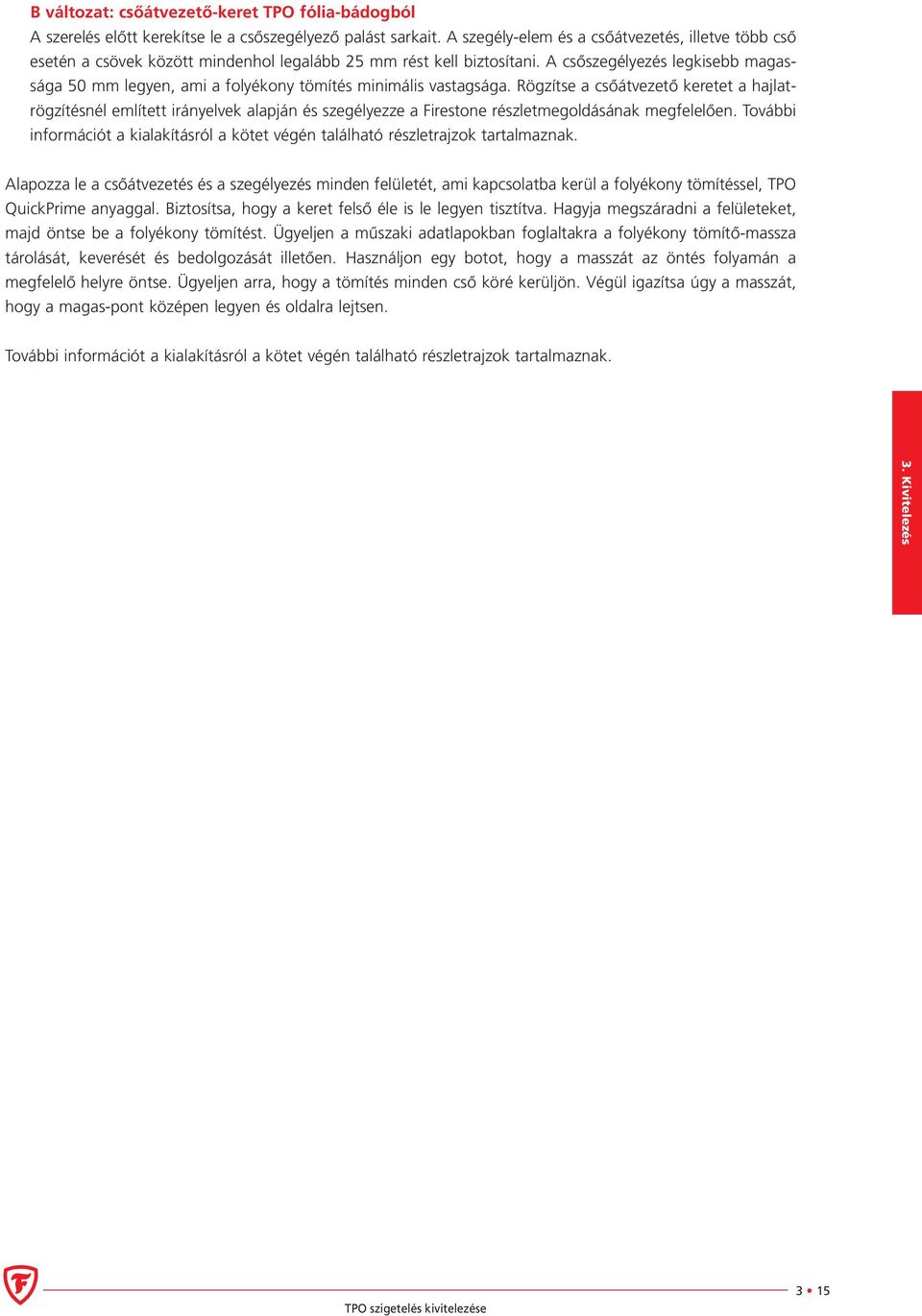

15 B változat: csőátvezető-keret TPO fólia-bádogból A szerelés előtt kerekítse le a csőszegélyező palást sarkait. A szegély-elem és a csőátvezetés, illetve több cső esetén a csövek között mindenhol legalább 25 mm rést kell biztosítani. A csőszegélyezés legkisebb magassága 50 mm legyen, ami a folyékony tömítés minimális vastagsága. Rögzítse a csőátvezető keretet a hajlatrögzítésnél említett irányelvek alapján és szegélyezze a Firestone részletmegoldásának megfelelően. További információt a kialakításról a kötet végén található részletrajzok tartalmaznak. Alapozza le a csőátvezetés és a szegélyezés minden felületét, ami kapcsolatba kerül a folyékony tömítéssel, TPO QuickPrime anyaggal. Biztosítsa, hogy a keret felső éle is le legyen tisztítva. Hagyja megszáradni a felületeket, majd öntse be a folyékony tömítést. Ügyeljen a műszaki adatlapokban foglaltakra a folyékony tömítő-massza tárolását, keverését és bedolgozását illetően. Használjon egy botot, hogy a masszát az öntés folyamán a megfelelő helyre öntse. Ügyeljen arra, hogy a tömítés minden cső köré kerüljön. Végül igazítsa úgy a masszát, hogy a magas-pont középen legyen és oldalra lejtsen. További információt a kialakításról a kötet végén található részletrajzok tartalmaznak. 3 15

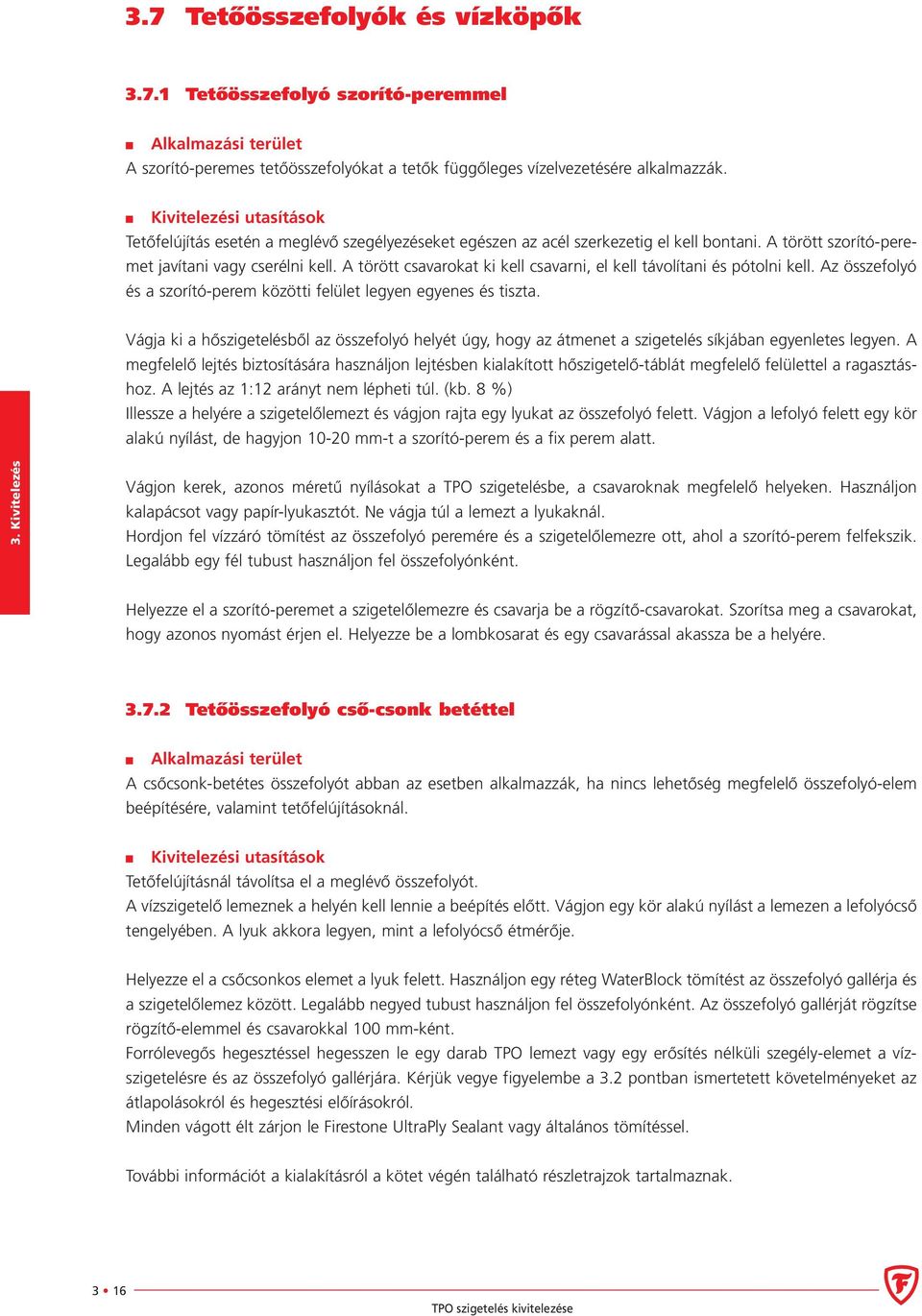

16 3.7 Tetőösszefolyók és vízköpők Tetőösszefolyó szorító-peremmel A szorító-peremes tetőösszefolyókat a tetők függőleges vízelvezetésére alkalmazzák. Tetőfelújítás esetén a meglévő szegélyezéseket egészen az acél szerkezetig el kell bontani. A törött szorító-peremet javítani vagy cserélni kell. A törött csavarokat ki kell csavarni, el kell távolítani és pótolni kell. Az összefolyó és a szorító-perem közötti felület legyen egyenes és tiszta. Vágja ki a hőszigetelésből az összefolyó helyét úgy, hogy az átmenet a szigetelés síkjában egyenletes legyen. A megfelelő lejtés biztosítására használjon lejtésben kialakított hőszigetelő-táblát megfelelő felülettel a ragasztáshoz. A lejtés az 1:12 arányt nem lépheti túl. (kb. 8 %) Illessze a helyére a szigetelőlemezt és vágjon rajta egy lyukat az összefolyó felett. Vágjon a lefolyó felett egy kör alakú nyílást, de hagyjon mm-t a szorító-perem és a fix perem alatt. Vágjon kerek, azonos méretű nyílásokat a TPO szigetelésbe, a csavaroknak megfelelő helyeken. Használjon kalapácsot vagy papír-lyukasztót. Ne vágja túl a lemezt a lyukaknál. Hordjon fel vízzáró tömítést az összefolyó peremére és a szigetelőlemezre ott, ahol a szorító-perem felfekszik. Legalább egy fél tubust használjon fel összefolyónként. Helyezze el a szorító-peremet a szigetelőlemezre és csavarja be a rögzítő-csavarokat. Szorítsa meg a csavarokat, hogy azonos nyomást érjen el. Helyezze be a lombkosarat és egy csavarással akassza be a helyére Tetőösszefolyó cső-csonk betéttel A csőcsonk-betétes összefolyót abban az esetben alkalmazzák, ha nincs lehetőség megfelelő összefolyó-elem beépítésére, valamint tetőfelújításoknál. Tetőfelújításnál távolítsa el a meglévő összefolyót. A vízszigetelő lemeznek a helyén kell lennie a beépítés előtt. Vágjon egy kör alakú nyílást a lemezen a lefolyócső tengelyében. A lyuk akkora legyen, mint a lefolyócső étmérője. Helyezze el a csőcsonkos elemet a lyuk felett. Használjon egy réteg WaterBlock tömítést az összefolyó gallérja és a szigetelőlemez között. Legalább negyed tubust használjon fel összefolyónként. Az összefolyó gallérját rögzítse rögzítő-elemmel és csavarokkal 100 mm-ként. Forrólevegős hegesztéssel hegesszen le egy darab TPO lemezt vagy egy erősítés nélküli szegély-elemet a vízszigetelésre és az összefolyó gallérjára. Kérjük vegye figyelembe a 3.2 pontban ismertetett követelményeket az átlapolásokról és hegesztési előírásokról. Minden vágott élt zárjon le Firestone UltraPly Sealant vagy általános tömítéssel. További információt a kialakításról a kötet végén található részletrajzok tartalmaznak. 3 16
17 3.7.3 Vízköpők A vízköpőket a tető csapadékvízének vízszintes elvezetésénél alkalmazzák, a függőleges falakba építve. A galléros vízköpő elem általában TPO fólia-bádogból vagy egy előre-gyártott TPO lemezből készül. A teljes felületét vízhatlanul le kell szigetelni, ha a vízköpő elem nem vízhatlan. Az elem minden sarka lekerekített legyen. Tetőfelújításnál távolítsa el a meglévő vízköpőt és építsen be újat. A vízszigetelésnek a vízköpő beépítése előtt már készen kell lennie a vízszintes felületen. Vágjon egy lyukat a vízköpő közepére. A lyuk akkora legyen, mint a vízköpő nyílása. Helyezze el a vízköpőt a falnyílásba. Használjon Water Block tömítő-anyagot a vízköpő belső oldalán és a TPO lemezen is a lyuk körül. Legalább negyed tubust használjon fel vízköpőnként. A vízköpő elemeket rögzítse alátéttányérokkal és csavarokkal. Forrólevegős hegesztéssel hegesszen le egy darab TPO lemezt vagy egy erősítés nélküli szegély-elemet a vízszigetelésre és az összefolyó gallérjára. Kérjük vegy figyelembe a 3.2 pontban ismertetett követelményeket az átlapolásokról és hegesztési előírásokról. Minden vágott élt zárjon le Firestone UltraPly Sealant vagy általános tömítéssel. További információt a kialakításról a kötet végén található részletrajzok tartalmaznak. 3 17

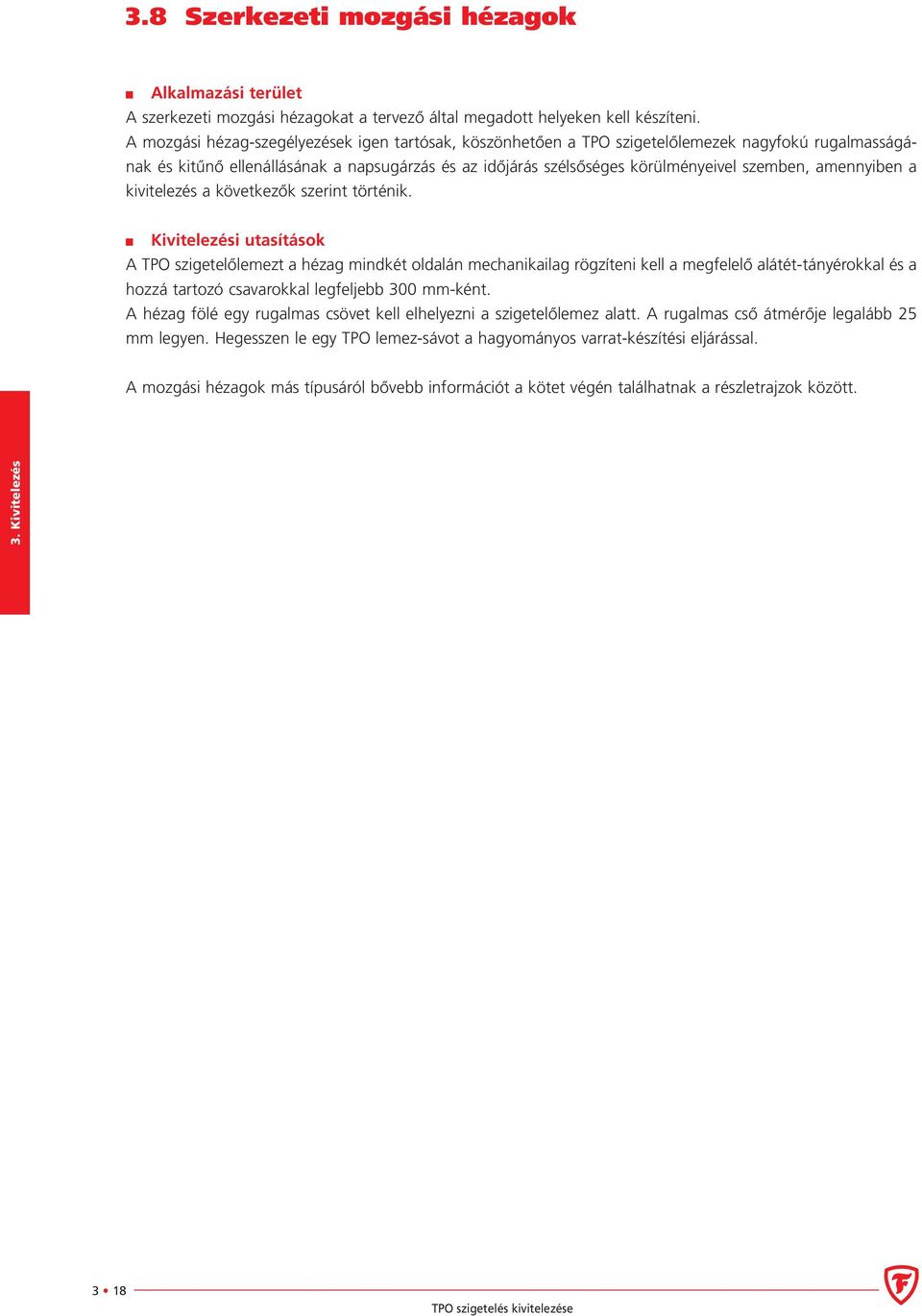

18 3.8 Szerkezeti mozgási hézagok A szerkezeti mozgási hézagokat a tervező által megadott helyeken kell készíteni. A mozgási hézag-szegélyezések igen tartósak, köszönhetően a TPO szigetelőlemezek nagyfokú rugalmasságának és kitűnő ellenállásának a napsugárzás és az időjárás szélsőséges körülményeivel szemben, amennyiben a kivitelezés a következők szerint történik. A TPO szigetelőlemezt a hézag mindkét oldalán mechanikailag rögzíteni kell a megfelelő alátét-tányérokkal és a hozzá tartozó csavarokkal legfeljebb 300 mm-ként. A hézag fölé egy rugalmas csövet kell elhelyezni a szigetelőlemez alatt. A rugalmas cső átmérője legalább 25 mm legyen. Hegesszen le egy TPO lemez-sávot a hagyományos varrat-készítési eljárással. A mozgási hézagok más típusáról bővebb információt a kötet végén találhatnak a részletrajzok között. 3 18
19 3.9 Ereszek, tetőperemek A tetőperem részletét a tervező által megadott helyen, a tető széleinek kialakításánál alkalmazzák, ahol a vízszigetelés véget ér, akár külső, akár belső vízelvezetés esetén. Az ebben a pontban ismertetett megoldás általában alkalmazható. Amennyiben ettől eltérő egyedi megoldásra van szükség, forduljon a Firestone műszaki tanácsadóihoz a konkrét részlettel kapcsolatban. Engedje túl a TPO szigetelőlemezt a tető szélén legalább 100 mm-rel és ragassza rá teljes hosszában. A fém szegélylemezt nemesacél csavarokkal rögzítse 100 mm-ként. Amennyiben lehetséges, a rögzítéseket a szegély széléhez legközelebb helyezze el. Gondoskodjon arról, hogy a fém szegélyprofil függőleges oldala legalább 25 mm-rel a TPO szigetelésen túl érjen. Takarja le a szegélylemez vízszintes oldalát egy TPO QuickSeam Flashing sávval, a QuickPrime Plus alkalmazásával. Ügyeljen a megfelelő átlapolásokra. Különleges intézkedésekre van szükség a lemez végén, a sarkoknál és a fémlemez szegély illesztéseinél.. Külső elhelyezésű ereszeknél el kell helyezni egy fémlemez eresz-szegélyt, ami illeszkedik az eresz formájához és méretéhez. Helyezze el a szegélyt az előzőkben ismertetett módon és takarja le a szegélyprofil szélét egy TPO QuickSeam Flashing sávval. Alternatívaként TPO fólia-bádogból készített szegély-elemet is lehet alkalmazni. Betonból készült külső vápa-csatornákat egy külön TPO lemez-sávval kell szegélyezni. A szegélylemezt teljes felületen le kell az aljzathoz ragasztani a vápacsatorna teljes hosszában. Ügyeljen arra, hogy a szegélylemez a vápa belső szélénél legalább 150 mm-rel a vízszintes szigetelőlemez alá érjen, a megfelelő mechanikai rögzítés biztosítására az átlapolásban. A szegélylemez külső szélén a szegélyezést egy falszegély-rögzítő profillal kell lezárni. Belső vápacsatornák szigetelését egy külön TPO lemez-sávval kell készíteni. A szegélylemezt a vápa teljes hosszában teljes felületen le kell ragasztani. Amennyiben lehetséges, kerülje az átlapolást a vápában, használjon hosszú lemez-sávot. Ügyeljen arra, hogy a szegélylemez a vápa mindkét szélénél legalább 150 mm-rel a vízszintes szigetelőlemez alá érjen, a megfelelő mechanikai rögzítések biztosítására az átlapolásban. 3 19
20 3.10 Attika- és fallefedések Az attika-lefedéseket a tervező által meghatározott helyen és módon alkalmazzák, ahol a TPO szigetelőlemezt felhajtották egy falra vagy attikára. Az ebben a pontban ismertetett részlet-megoldások minden Firestone TPO szigetelési rendszernél alkalmazhatók. Amennyiben ettől eltérő egyedi megoldásra van szükség, forduljon a Firestone műszaki tanácsadóihoz a konkrét részlettel kapcsolatban. Fedkövek és fémlemez attika-lefedések vagy szegélyek alá minden esetben fel kell hajtani a TPO szigetelőlemezt. Falak szegélyezése és lezárása abban az esetben alkalmazandó, ha nincs szükség a teljes magasság leszigetelésére. Fedkő Hajtsa fel a TPO lemezt az attika külső élétől kisebb távolságra hogy a lemez tapadása teljesen biztosítva legyen a megfelelően vakolt falazatra, a vízhatlanság biztosításának érdekében. A TPO szegélyezést gondosan fel kell ragasztani az aljzat teljes hosszában. Fémlemez attikafedés Rögzítsen egy fa pallót az attika/fal tetejére. Hajtsa fel a TPO lemezt a fal külső élén túl 50 mm-re és ragassza fel a fára a lemezt teljes hosszában. Horganyzott, nagyfejű (10 mm-es átmérőjű) acél szögekkel rögzítse a TPO lemezt a palló külső oldalán, 150 mm-ként. Ügyeljen arra, hogy a fémlemez fedés legalább 25 mm-rel a fa palló alá érjen. Fémlemez attika-szegélyprofil Rögzítse a TPO fólia-bádogból készített attika-szegély profilt 100 mm-ként a megfelelő rögzítő-elemekkel. Rögzítse lehetőleg minél beljebb, hogy a rögzítések mindkét oldalán biztosítható legyen a megfelelő szélességű átlapolás. Amennyiben szükséges, az előbbi munkafázis után tisztítsa meg a szigetelőlemezt és a profilt a SpliceWash folyadékkal, követve a korában ismertetett eljárást. Hegessze a TPO falszegélyt a TPO fólia-bádog szegélyre a 3.2 pontban ismertetett hegesztési utasításoknak megfelelően. Falszegély-rögzítés fém profillal A TPO falszegélyezés magasságát a helyi előírások határozzák meg. Amennyiben egyes helyzetekben az előírás nem tartható, Firestone javasolja, hogy a szegélyezés magassága feleljen meg egy eldugult víznyelő esetén megálló vízszint magasságával. A falszegély-rögzítő profil aljzata lehet beton, simított téglafalazat, blokk-tégla vagy egyéb falazat. Fa aljzatra tilos rögzíteni a fém szegélyprofilt. A profilt közvetlenül az aljzathoz kell rögzíteni, nem meglévő szegélyezésre vagy fém lemez-szerkezetekre, stb. Fúrjon előre a téglába, betonba vagy egyéb falazatba, de ne a habarcsba. A szegélyrögzítő profilt 5 mm-es ütköző-hézaggal kell elhelyezni A profilt a külső és belső sarkokban el kell vágni. Ne hajtsa át a sarkokon a profilt. Mielőtt a szegélyrögzítő profilt felszerelné, húzza vissza a falszegélyt felül 20 mm szélességben és nyomjon egy csík Water Block tömítést a szigetelőlemez és a fal közé. Rögzítse a szegélyprofilt megfelelő rögzítő-elemekkel 200 mm-ként. Az egyenletes nyomást el kell érni, ezért szükség lehet a rögzítő-elemeket sűrűbben elhelyezni. A profilt a végei előtt legfeljebb 25 mm-re kell rögzíteni. A profil felső oldalára nyomjon általános Sealant tömítést. Mindenhol, ahol a szegélyezés véget ér, a szegélyrögzítő profilt építse be függőlegesen. A profil mindkét oldalán alkalmazza a tömítést. Szegély-lezárás fém víz-orr profillal A falszegélyt felül mechanikailag rögzíteni kell egy acél rögzítő-sínnel. Használjon egy csík általános Sealant tömítést a fém szegélyprofil felett. Legalább 100 mm-rel takarja le a fém víz-orr profil a falszegélyt. 3 20
21 3.11 A szigetelés javítása A TPO szigetelőlemez vagy az erősítés nélküli szegélyek javítása kis lyukak, vágások, a szigetelőlemez más anyagok által történt károsodása és a hegesztési hiányosságok esetén. Erősített szigetelőlemez A javításra használt foltnak legalább 150 mm x 150 mm-nek, illetve a sérült résznél minden irányban legalább 75 mm-rel nagyobbnak kell lennie. Kerekítse le a folt sarkait. Ezeket a foltokat csak a vízszintes felületen lehet javításra használni. Erősített lemez-sávokat nagyobb vágások vagy a varratok takarására használnak. A sávnak legalább 150 mm szélesnek és a javítandó felületnél legalább 75 mm-rel nagyobbnak kell lennie. A sáv minden oldalán 38 mm széles varratot kell készíteni. MEGJEGYZÉS: különös figyelemmel kell eljárni a javításnál, ha a felület ferde, ezen a területen a lemez-sávot tekerje fel. Előhegesztéssel rögzítse a takaró-sávot a lecsúszás ellen. Erősítés nélküli szigetelőlemez Erősítés nélküli lemezt abban az esetben alkalmaznak javításra, amikor a szigetelésben irányváltás következik be, mint pl. cső-átvezetéseknél, falszegélyezéseknél, sarkoknál és süllyesztékeknél. A takaró-lemezeket teljesen le kell hegeszteni és minden oldalon legalább 50 mm-rel a javítandó felületnél túl kell engedni. A folt legalább 100 mm x 100 mm legyen. Varrat-hibák A hegesztési hibákat meg kell tisztítani és újra kell hegeszteni. Emelje fel a lemezt egy szerszámmal, vezesse be a fúvókát a nyílásba és hegessze le a lemezt. Amennyiben a varrat-hiba bonyolult helyen van, foltozza le a hibát a fent említett módon. MEGJEGYZÉS: Legyen óvatos a hegesztések javításánál. Ezeknek a kis foltoknak a túlhevítésével nagyobb hibát is előidézhetnek. Csökkentse a hőmérsékletet, hogy megelőzze az elégetést vagy megperzselést. Használjon a varratok javítására kisebb méretű fúvókát. Mindig tisztítsa meg a javítandó felületeket. 3 21
22 3.12 Egyéb részletek Járósávok a tetőn Mielőtt a TPO járólapokat a TPO szigetelésre hegesztené, tisztítsa meg a szigetelőlemezt a piszoktól, szennyeződésektől és sittől. Hagyja megfelelően pihenni az anyagot. A legjobb eredmény érdekében javasolt ezt a nap legmelegebb időszakában elvégezni. Hideg időjárás mellett előfordulhat, hogy a lemez később megnyúlik és ráncosodik. Vágja le az anyagot a kezelhető méretre (legfeljebb 3 m) és helyezze el a TPO ECO járósávokat az érdes oldalukkal felfelé. Hegessze le a járósávok mindkét szélét az UltraPly TPO szigetelésre az UltraPly TPO szigetelés szokásos hegesztési eljárása szerint. A járósáv vastagsága miatt azonban más hegesztési beállítás szükséges. A lemez hegesztési varratainál különös gonddal kell eljárni, hogy biztosítva legyen a megfelelő hegesztés és elkerülhető legyen a szigetelőlemez károsodása. A széleket 60 cm hosszúságban le kell hegeszteni, az egyes szakaszok között 20 cm hegesztés nélkül maradhat. A szigetelés ideiglenes lezárása Az elkészült szigetelés ideiglenes lezárása megvédi a szigetelés rétegeit a nedvességtől, de ez a kivitelező felelőssége. A szegélyezések, lezárások és az ideiglenes védelem elkészítése minden munkanap végén biztosíthatja a vízhatlanságot. Jelölje meg az aljzaton a szigetelés aznapi befejezését. Hajtsa vissza a vízszigetelést legalább 200 mm-rel. Használjon jelölő-zsinórt, hogy tarthassa az első jelöléstől az egyenletes 100 mm-es távolságot. Hordjon fel vízzáró tömítést a krétajel mellett, 3 fm-ként egy tubusnyit. Engedje vissza a szigetelőlemezt a tömítésbe és helyezzen el rá ideiglenes leterhelést, hogy folyamatos nyomás alá helyezze. A következő munkanap használjon krétát a 200 mm egyenes levágására a szigetelőlemez végén. 3 22
