1 Split és Sky Air újítások és újdonságok

2 Split és SkyAir fejlesztések 2014-re ÚJ Ururu Sarara ÚJ Daikin Emura ÚJ Modell: FTXV/RXV Továbbfejlesztett Siesta SkyAir beltérik Változás a Seasonal Classic Modellnél 2

3 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Egy technológiai mestermű, ami teljes kényelmi megoldást biztosít hűtés, fűtés, légtisztítás, szellőztetés, párásítás és szárítás terén Továbbfejlesztett hatékonyság Továbbfejlesztett szárítási technológia Új hűtőközeg Öntisztuló szűrő Egyedi levegő eloszlás 3 zónás intelligens szem 3

4 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Sorozat Teljesítmény osztály FTXZ-N Hűtési teljesítmény [kw] Fűtési teljesítmény [kw]

5 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők A leghatékonyabb klíma berendezés a piacon Teljes A ,5 SEER A ,9 SCOP A ,4 Zászlóshajó termékek 8, , , A ,9 Daikin FTXZ-N Melco MSZ-FH 4.4 4,4Panasonic CU-VE NKE LG H-AK 3.9 3,9Fujitsu ASYG-LT Samsung AR-FSSKABENEU 14 jan.-tól kitiltva Toshiba RAS-B-N3KVP-E 3.4 3, A++ A+ A Daikin Új Ururu FTXZ-N Sarara Melco Versenytárs MSZ-FH 1 Panasonic Versenytárs CU-VE NKE2 LG Versenytárs H-AK 3 Fujitsu Versenytárs ASYG-LT 4 Samsung versenytárs AR-FSSKABENEU 5 Toshiba Versenytárs RAS-B-N3KVP-E 6 5

6 Fő értékesítési érvek és jellemzők Új szárítási folyamat Szárítási folyamat a Versenytársak egységeinél Szárítási folyamat az Ururu Sararánál HOGY? Egyedi hőcserélő kialakítás Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Lehűti a helyiség hőmérsékletét Változatlan helyiség hőmérsékletét, nincs lehűtés A beszívott levegő egyik része, amit a hőcserélő aktív része szárít A beszívott levegő másik része, amely keresztül áramlik a hőcserélő inaktív részén, és felmelegszik a ventilátor disszipált hője által EREDMÉNY = Szárított levegő ugyanazon a hőmérsékleten 6

7 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők Új hűtőközeg Hűtőközeg Globális felmelegedés potenciális faktor (GWP) Teljes élettartamra vetített globális felmelegedési hatás - kg CO 2 R R1234yf 4 1 R290 (Propán) < 3 1 R744 (CO 2 ) 1 1 R410A Példa: 3,5 kw-os berendezés CO 2 kibocsátás [kg] Közvetett kibocsátás - a légkondícionáló által fogyasztott elektromos energia megtermeléséből adódó CO 2 kibocsátás Közvetlen kibocsátás a közvetlen hűtőközeg kibocsátásnak (pl. szivárgás) egyenértékű globális felmelegedési hatása 77

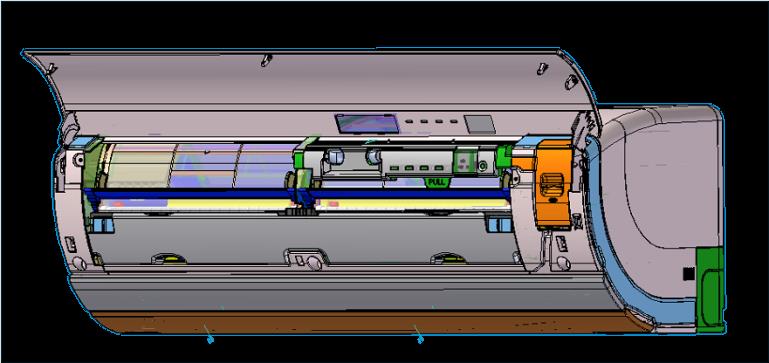

8 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők Automatikus szűrő tisztítás A légszűrő naponta automatikusan megtisztul. Folyamatosan tisztuló szűrő: Állandó akadálytalan légáramlást biztosít mindig Megakadályozza a teljesítmény veszteséget és az energia akár 25%-át spórolja meg 8

9 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők Kettős levegő bevezetés A speciális lamella kialakítás a mennyezet felé irányítja a levegőt hűtési üzemmódban, a Coanda effektust kihasználva. Az egyedülálló kettős levegő bevezetés egyenletes levegő hőmérséklet eloszlást biztosít, észrevehető légáramlás nélkül, ott ahol emberek vannak jelen. 99

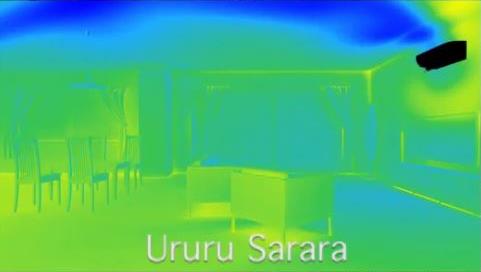

10 Légszállítás Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők Auromatikus légáramlás optimalizálás A berendezés telepítésének függvényében (a helyiség alakja, és a beltéri egység elhelyezkedése a helyiségben), az új Ururu Sarara automatikusan optimalizálja a légáramlást. 6 előre definiált elhelyezési minta A berendezés a sarokba elhelyezve A faltól való légáramlás iránya Természetes szél légáramlás üzemmód: A berendezés középen való elhelyezése esetén Egyenletes légáramlás mindkét oldalon Véletlenszerűen változó légáramlást hoz létre, ami azt az érzést kelti, mintha kint lennénk a természetes szélben Ez kellemes érzést eredményez még magasabb beállított hőmérsékleten is, ami további energia megtakarításhoz vezet. idő 10 10

11 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők 3 zónás intelligens szem Bal oldali érzékelő Jobb oldali érzékelő Beállítható komfort levegő befúvás vezérlés A befújt levegő közvetlenül ne érje az érzékelt embereket (alapbeállítás) A befújt levegő közvetlen érje az embereket a magas hűtési hatás érdekében (opcionális végfelhasználói beállítás) Beállítható energia takarékosság Ha senkit nem érzékel bármelyik zónában 20 percig, akkor aktiválódik az energiatakarékos üzemmód 1 vagy 3 óra elteltével a berendezés ki is kapcsol, addig amíg újra érzékel emberi jelenlétet 11 11

12 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők Gyors felfűtés üzemmód Lehetővé teszi egy időpont beállítását, amikor maximális fűtési teljesítményt kell biztosítani (pl.: reggel felkelés után, vagy délutáni hazaérkezéskor) A maximális fűtőteljesítmény biztosításának érdekében, a berendezés proaktívan előzetesen leolvaszt és hidegebb napokon 15 perccel a beállított időpont előtt előfűti magát. ESTE ÉJSZAKA REGGEL 22:00 07:00 Gyors felfűtés üzemmód időzítő másnap reggel 7 órakor Leolvasztás Előfűtés BE KI Rendelkezésre áll a maximális fűtési teljesítmény a beállított időpontban, úgy, hogy a berendezés már leolvasztott, és elő lett fűtve 12 12

13 Az ÚJ Ururu Sarara FTXZ-N + RXZ-N Fő értékesítési érvek és jellemzők Felhasználóbarát infrás távirányító A leggyakrabban használt funkciók a távirányító előlapján helyezkednek el Kétirányú kommunikáció: kijelzi a helyiség hőm.-ét és a külső hőm.et, valamint a páratartalmat Kijelzi a teljes áramfogyasztást Háttér megvilágítású gombok, sötétben való könnyebb kezelhetőség Napi programozás Ugyanabban az időben indítja el minden nap Ugyanabban az időben állítja le minden nap Mindig mindenhol ellenőrzés alatt! Opcionálisan csatlakoztatható az Online Controllerhez (KKRP01A) 13 13

14 K.E. FTXZ-N FTXR-E Az ÚJ Ururu Sarara FTXZ-N + RXZ-N B.E. PÁR RXZ-N - RXR-E - Nem lehetséges kombinálni a régi és az új sorozatot! 14 14

15 Split és SkyAir fejlesztések 2014-re ÚJ Ururu Sarara ÚJ Daikin Emura ÚJ Modell: FTXV/RXV Továbbfejlesztett Siesta SkyAir beltérik Változás a Seasonal Classic Modellnél 15

16 Az ÚJ Emura FTXG-LS/LW + RXG-L Az elegáns dizájn és a legkorszerűbb technológia tökéletes harmóniája Az ÚJ generációs Emura 2014 tavasztól érhető el

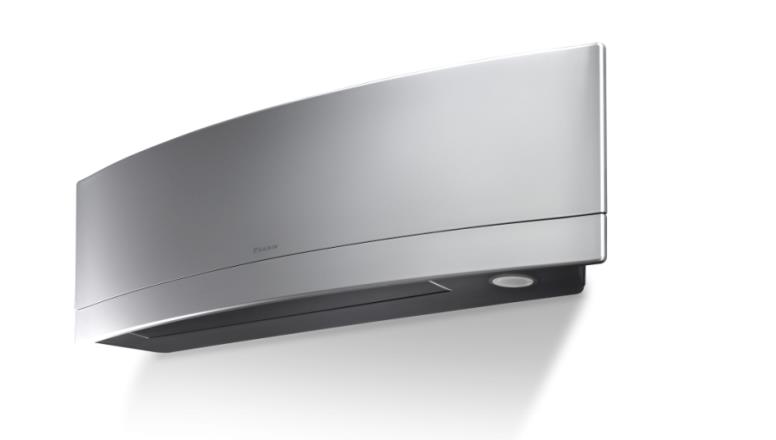

17 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Tökéletes dizájn két színben Tiszta egyszerűség, matt kristályfehér Ikonikus kontraszt: ezüst elülső panel és sötétebb antracit belső és gombok 17 17

18 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Sorozat Teljesítmény osztály FTXG-LS/LW Hűtési teljesítmény [kw] Fűtési teljesítmény [kw]

19 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Nyitási mechanizmus ÜZEMMÓD világítások kék: hűtés piros: fűtés fehér: csak ventilátor zöld: szárítás narancs: időzítő aktiválva van Elegáns kinézet működés közben is Új telepítési lehetőség: elegendő 30 mm távolság a mennyezettől 19 19

20 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Nagyon halk 19dB 20/25 Hangnyomás akár 19dBA A működése szinte hallhatatlan 20 20

21 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Két zónás intelligens szem Tökéletes komfortot biztosít elirányítja az érzékelt személytől a légáramlatot, huzatmentes hatás Segít energiát megtakarítani ha nem észleli senki jelenlétét 20 percig, akkor automatikusan energiatakarékos üzemmódra vált át COMFORT COMFORT ENERGY SAVING COMFORT 21 21

22 The New Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Online szabályzás Mindig mindenhol ellenőrzés alatt! A BRP069A41 -t az új Daikin Emura beltéri egységbe kell elhelyezni BRP069A41 Hogyan kell csatlakozni a WPS gombot használva? 1. Tartsa lenyomva a WPS gombot a routeren 2. Tartsa lenyomva a SETUP gombot a e BRP069A41 adapteren 2 mp-ig 3. KÉSZ, a csatlakozás megtörtént 22 22

23 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Jelentős növekedés a hatékonyságban SEER 9,1 8,6 A+++ 8,1 7,6 7,1 A++ 6,6 6,1 5,6 5, A+ A FTXG-J NEW FTXG-L 23 23

24 Az ÚJ Emura FTXG-LS/LW + RXG-L Fő értékesítési érvek és jellemzők Jelentős növekedés a hatékonyságban SCOP 5,9 A+++ 5,4 4,9 4,4 3,9 3, A++ A+ A FTXG-J NEW FTXG-L 24 24

25 Split és SkyAir fejlesztések 2014-re ÚJ Ururu Sarara ÚJ Daikin Emura ÚJ Modell: FTXV/RXV Továbbfejlesztett Siesta SkyAir beltérik Változás a Seasonal Classic Modellnél 25

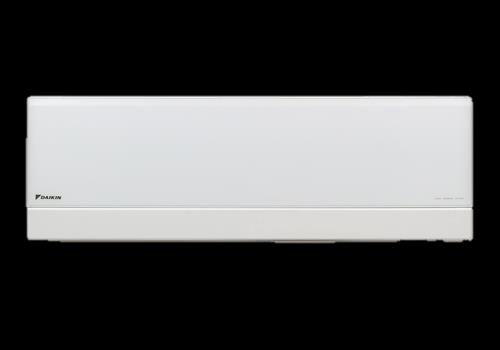

26 ÚJ FTXV/RXV Modell RXN modell helyettesítésére 26 26

27 ÚJ FTXV/RXV Modell Sorozat Teljesítmény osztály FTXV-AB&ATXV-AB Hűtési teljesítmény [kw] Fűtési teljesítmény [kw]

28 Új FTXV/RXV Modell Jellemzők Tiszta, fehér burkolat, mely minden enteriőrbe illik Szárítás Automatikus függőleges légterelés Levegő szűrő Automatikus ventilátor fokozat 28 28

29 New FTXV/RXV Model Jellemzők Turbó mód = Nagyteljesítményű üzemmód (gyors lehűtés, vagy felfűtés) Alvás mód (kellemesebb alvási környezetet biztosít, vagy aktiválja az időzítőt, hogy kapcsolja ki vagy be az egységet egy megadott időpontban Meleg indítás (huzatmentes hatást biztosít fűtési üzemmód indításánál) Időzítő X-Fan: úgy gátolja meg a beltéri egység penészesedését, hogy kikapcsolás előtt teljesen leszárítja a belsejét

30 Split és SkyAir fejlesztések 2014-re ÚJ Ururu Sarara ÚJ Daikin Emura ÚJ Modell: FTXV/RXV Továbbfejlesztett Siesta SkyAir beltérik Változás a Seasonal Classic Modellnél 30

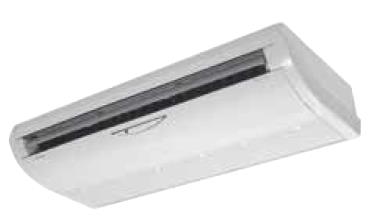

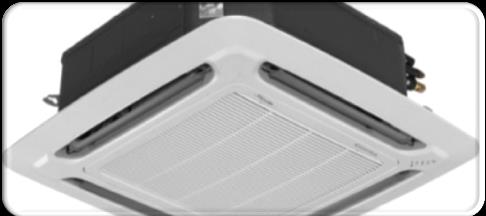

31 Továbbfejlesztett Siesta SkyAir beltérik: Továbbfejlesztett Siesta SkyAir beltérik Beltérik: ACQ&AHQ&ABQ ACQ-ABQ-AHQ C sorozatú modelljei megfelelnek a LOT10 & LOT11 előírás követelményeinek. Változás: Az új beltériknek magasabb a SCOP értéke, köszönhetően a továbbfejlesztett ventilátor motornak A teljes portfólió megújult! (kazettás & mennyezet alatti & légcsatornázható) 31 31

32 PCB PCB PCB Siesta SkyAir Csoport szabályzás: Továbbfejlesztett Siesta SkyAir beltérik Siesta Sky Air-ek csoport szabályzása Eddig: 1 távirányító csak 1 beltéri egységet vezérelt Mostantól: 1 távirányító 16 beltéri egységig tud szabályozni (1 Mester 15 Szolga PCBs). (Ugyanazt a parancsot adja minden beltérinek) 1 PCB adaptert (R ) kell installálni minden egyes beltéri egység külső oldalára 32 32

33 Split és SkyAir fejlesztés 2014-re ÚJ Ururu Sarara ÚJ Daikin Emura ÚJ Modell: FTXV/RXV Továbbfejlesztett Siesta SkyAir beltérik Változás a Seasonal Classic Modellnél 33

34 Fejlesztések a Seasonal Classic osztálynál RZQSG* Fejlesztések a SkyAir Seasonal Classic osztálynál: Kiterjesztett működési tartomány hűtésben fejlesztés technológiai hűtésre! Nagyobb megengedett csőhosszak a 71-es osztálynál RZQSG71L3V1 RZQSG100 ~140L8V1 RZQSGL100~14 0L8Y1 Működési tartomány Megengedett csőhosszak Hűtés Fűtés Min~ Max CDB -5 ~ ~ +46 Min~ Max CWB -15 ~ Hossz Max m Szint különség Max m

35 Az új Ururu Sarara telepítése az R32 hűtőközeg szempontjából 35

36 Ururu Sarara telepítése első alkalommal Nincs szükség R32-re! Az új Ururu Sarara kültéri egység (RXZ-N), gyárilag fel van töltve 1,26 kg R32 hűtőközeggel, amely elegendő a maximálisan megengedett 10 méteres csőhosszra Ennélfogva nincs szükség további R32-re A fentieknek köszönhetően, az Ururu Sarara első alkalommal való telepítése ugyanaz, mint bármely más R410A Akárcsak az R410A hűtőközegű berendezéseknél, fontos, hogy elvégezzük a tömítettség vizsgálatot az üres csöveken és a beltéri egységen nitrogénnel, 40 bar nyomás mellett. Ezt követően ellenőrizzük a szivárgást habos oldat segítségével, úgy hogy a nyomás nem csökken az idő múlásával. Akárcsak az R410A hűtőközegű berendezéseknél, fontos a csővezetékek vákumolása és vákuumteszt elvégzése, úgy, hogy a nyomás nem emelkedik 5 Torr fölé (-755 mmhg, 6,6 mbar, 660 Pa) még a vákuumszivattyú kikötése után sem. 36

37 Az Ururu Sarara Szerelése Ha egyszer egy Ururu Sarara üzembe lett helyezve, R32 hűtőközeg található a csövekben és a beltéri egységben, ezért speciális szerviz eljárásokra és szerszámokra van szükség! Speciális szerviz eljárások Általában ezek a szerviz eljárások nem kifejezetten csak az R32-re vonatkoznak, ugyanúgy a gondos gyakorlat része, ha R410A hűtőközeggel dolgozik Biztosítson friss levegős szellőzést Győződjön meg róla, hogy nincs hűtőközeg a javítandó hűtőkörben Kerülje a gyújtóforrásokat Kerülje a belépő levegőt, ill. ne hagyjon levegőt a hűtőközeg csövekben. 37

38 Az Ururu Sarara Szerelése Speciális szerviz szerszámok Nyomásmérő műszer Elektronikus szivárgás érzékelő Ua. a nyomásmérő műszer, mely az R410A hűtőközegnél, de figyelmen kívül kell hagyni a hőmérsékleti skáláját az R32-nél kissé eltérő a nyomás-hőmérséklet kapcsolat, mint az R410A hűtőközegnél Az elektronikus nyomásmérőknél gyakran be lehet állítani az R32-es hűtőközeget, vagy újra lehet őket programozni szoftver frissítéssel, amelyek már tartalmazzák az R32 hűtőközeget, mint opciót Az R32 hűtőközegre alkalmas szivárgás érzékelő, ugyanúgy használható R410A hűtőközegre is 38

39 Az Ururu Sarara Szerelése Speciális szerviz szerszámok Hűtőközeg visszanyerő berendezés (lefejtő) A hűtőközeg visszanyerő (lefejtő) berendezés gyártójának vagy a forgalmazójának meg kell erősítenie írásban, hogy a hűtőközeg visszanyerő berendezés alkalmazható R32 hűtőközegre, mivel az enyhén gyúlékony gázok közé tartozik (Class 2L) Az R32 hűtőközegre alkalmas hűtőközeg visszanyerő berendezés, ugyanúgy használható R410A hűtőközegre is 39

40 Az Ururu Sarara Szerelése Speciális szerviz szerszámok Hűtőközeg palack Minimum 48 bar nyomásra kell hitelesítve lennie A palackot nem szabad túltölteni. A feltöltési hányad maximum 60%. A palack vállának pirosnak kell lennie, mivel gyúlékony gázt fog tartalmazni. Acélból készüljön, ne pedig alumíniumból Bal menetes legyen a palack, mivel gyúlékony gázt fog tartalmazni 40

41 Az Ururu Sarara Szerelése Speciális szerviz szerszámok Hűtőközeg visszanyerő berendezés (lefejtő) A szellőztető (ventilátor) egység gyártójának vagy a forgalmazójának meg kell erősítenie írásban, hogy a szellőztető alkalmazható R32 hűtőközegnél, mivel az enyhén gyúlékony gázok közé tartozik (Class 2L) A ventilátor egység használata ajánlott, ha más gázzal dolgozik: R410A-val, vagy más műszaki gázzal 41

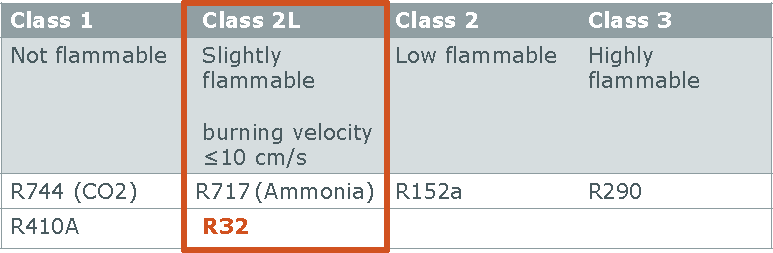

42 R32 Fő pontok Miért fontos, hogy képezze magát az R32-ről? Az R410A-val ellentétben, az R32 gyúlékony ezért bizonyos óvintézkedéseket be kell tartani, és bizonyos szerszámok különböznek Megjegyzés: Az R410A valóban tartalmaz R32-t (50%)... az R32 biztosítja az R410A számára a jó hatékonyságot és az egyéb előnyös termodinamikai tulajdonságokat. Az R410A másik része az R125, amely elnyomja az R32 gyúlékony jellemzőjét, de ezzel együtt rontja az R32 jó teljesítményét, és növeli a keverék GWP értékét. Az ASHARE 34, és az új előzetes ISO 817 szerint, az R32 a második osztályba az enyhén gyúlékony gázok közé tartozik (Class 2L). A gyúlékonysága hasonlít az ammóniáéhoz, de az ammóniával ellentétben, az R32 nem mérgező. Azonban a jelenlegi európai szabványok még nem az enyhén gyúlékony második osztályba sorolják, hanem ennek az osztálynak egy gyúlékonyabb alcsoportjába. (Class 2) 42

43 R32 szivárgás tesztelése Felső kimenet Levegő bemenet Alsó kimenet R32 800g/4min Példa: 2.8kW split (10m 2 helyiségre) Test helyiség mérete: 4.8m x 1.5m x 2.5m (7.2 m 2 ) 43 43

44 0g 400g 800g R32 44

45 R32 Fő pontok Hogy ég pontosan az R32? Bár a biztonságot nem szabad lebecsülni, de nem kell félnie attól, hogy az R32-vel dolgozzon Az R32 égési sebessége viszonylag alacsony: 6.7 cm/s; ennek köszönhetően, amikor az R32 egy gyúlékony koncentrációja nyílt lánggal érintkezik, akkor lassan ég el nem robban fel ellentétben például a propánnal. 0,8 kg R32 beltéri egységből való szivárgásának a szemléltetése a közelben lévő nyílt láng mellett Szivárgásmentes állapot A gyertyaláng kissé megnő 45

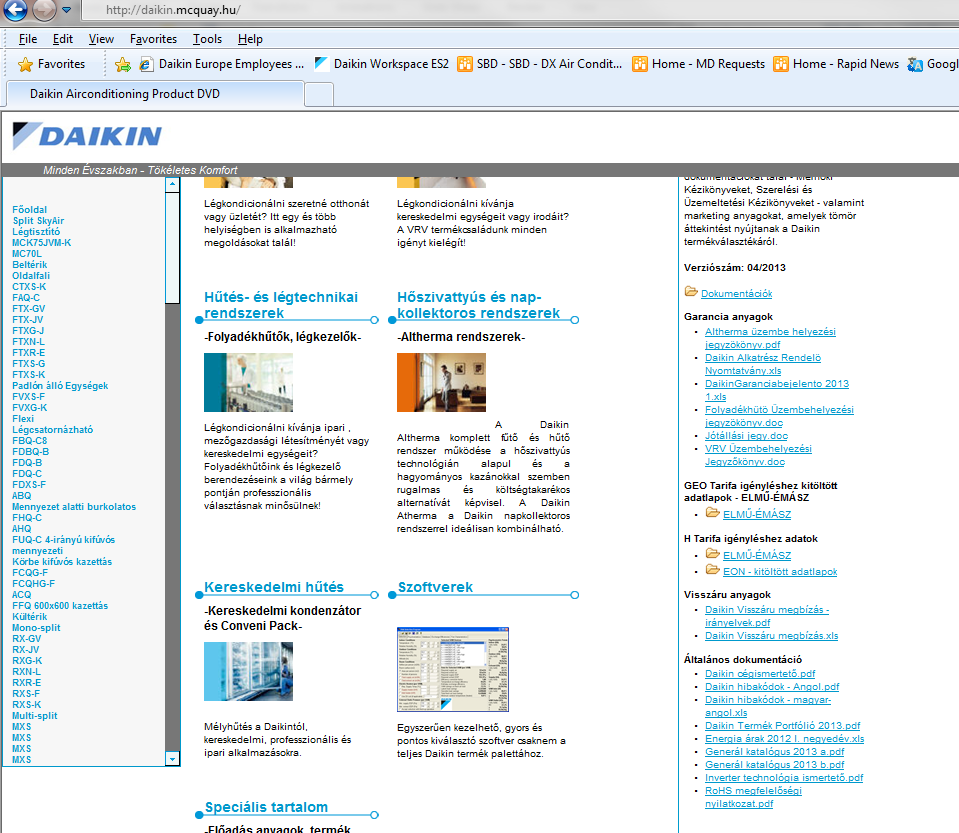

46 Interneten elérhető Daikin anyagok 46

47 Interneten elérhető Daikin anyagok 47

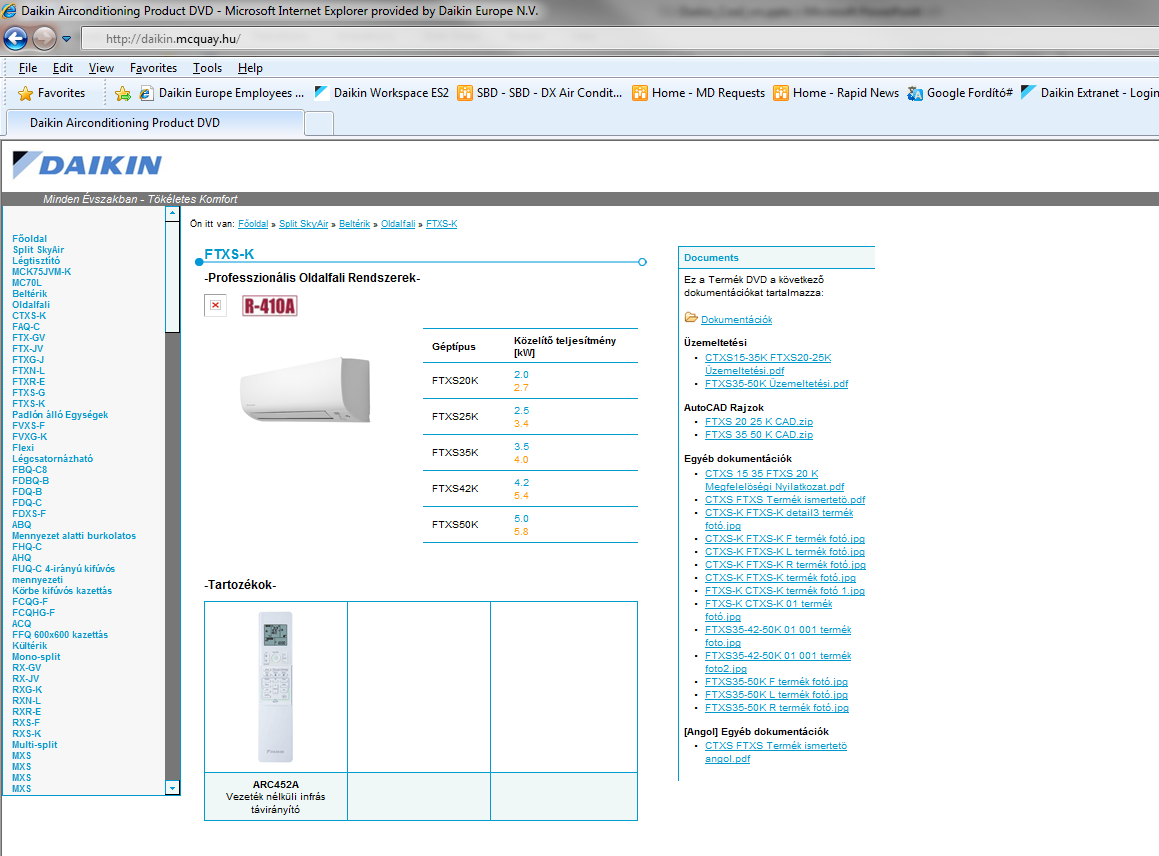

48 Interneten elérhető Daikin anyagok 48

49 Geo tarifa levegő levegő hőszivattyúra január 01 óra igényelhető Követelmény: 12kW névleges fűtési teljesítmény alatti levegő levegő hőszivattyúkat a COP érték helyett az SCOP érték alapján kell besorolni: 2,6kW névleges fűtési teljesítmény esetén az EUROVENT által megadott min. SCOP: 4,1 6,1 12kW névleges fűtési teljesítmény esetén az EUROVENT által megadott min. SCOP: 3,8 12kW névleges fűtési teljesítmény felett az EUROVENT által megadott min. COP: 3,0 Az értékeknek +2 C külső hőmérséklet és +20 C belső hőmérséklet mellett kell teljesülniük! 49
