GOLYÓSTOLLAK ÉLETCIKLUS ELEMZÉSE

Átírás

1 GOLYÓSTOLLAK ÉLETCIKLUS ELEMZÉSE Mérőné Dr. Nótás Erika egyetemi docens, Szent István Egyetem Bányai Csilla környezetmérnök hallgató, Szent István Egyetem

2 Célkitűzések Egy újratölthető és egy nem újratölthető golyóstoll környezetterhelésének összehasonlítása Az újratölthető golyóstoll hányszori betétcseréje szükséges ahhoz, hogy a nem újratölthető tollnál kevésbé szennyezze a környezetet.

3 Alkalmazott módszerek Manuális Eco-indicator 95 Szoftveres (GaBi Education 4.4) CML 21 Részleges életciklus elemzés (alapanyaggyártás, tollgyártás, hulladékkezelés: 13% égetés és 87% lerakás)

4 darab Golyóstoll gyártó: ICO Zrt. Golyóstollak termelési adatai ICO Zrt Összes újratölthető FRESH Összes nem újratölthető SIGNETTA

5 A vizsgált tollak SIGNETTA Nem újratölthető FRESH 7 Újratölthető

6 Funkcióegység, vizsgált esetek Íráshossz mindkét tollnál: 25 m (a gyártó tanúsítása szerint, MINITEK beírógéppel vizsgálva: a rajzolt körök kerületének összege) Funkcióegység: 25 km 1. eset: 1 db Signetta és 1 db Fresh toll és betét 2. eset: 1 db Signetta és 2 db Fresh toll 1 db betéttel (saját statisztikai felmérés alapján átlagosan 4 újratöltés, 5 db betét/toll) 3. eset (csak a manuális elemzésnél): 1 db Signetta és 167 db Fresh toll 1 db betéttel, 5 újratöltés, 6 db betét/toll) 4. eset (csak a szoftveres elemzésnél): 1 db Signetta és 19,6 db Fresh toll 1 db betéttel, 5 újratöltés, 51 db betét/toll) 5. eset (csak a szoftveres elemzésnél): 1 db Signetta és 1 db Fresh toll 1 db betéttel, 99 újratöltés, 1 db betét/toll) 6. eset (csak a szoftveres elemzésnél): 1 db Signetta és 1db Fresh toll 1 db betéttel, 999 újratöltés, 1 db betét/toll)

7 ÍRÁSHOSSZ VIZSGÁLAT

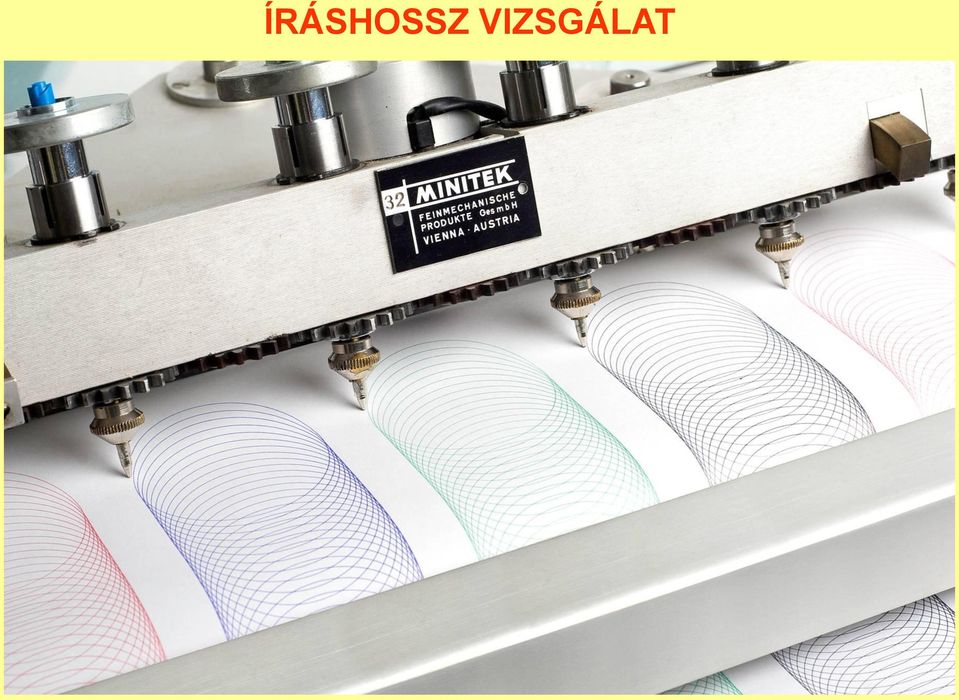

8 ÍRÁSHOSSZ VIZSGÁLAT

9 Signetta golyóstoll felépítése

10 Signetta golyóstoll életciklusának folyamatábrája

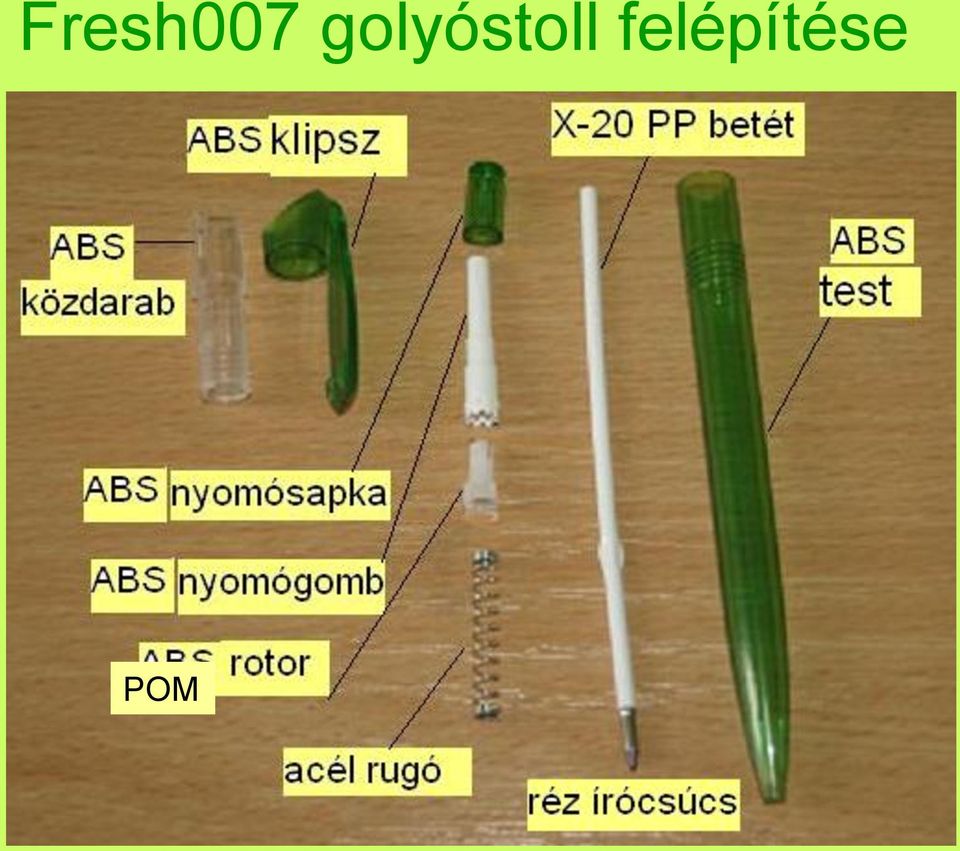

11 Fresh7 golyóstoll felépítése POM

12 Fresh7 golyóstoll életciklusának folyamatábrája

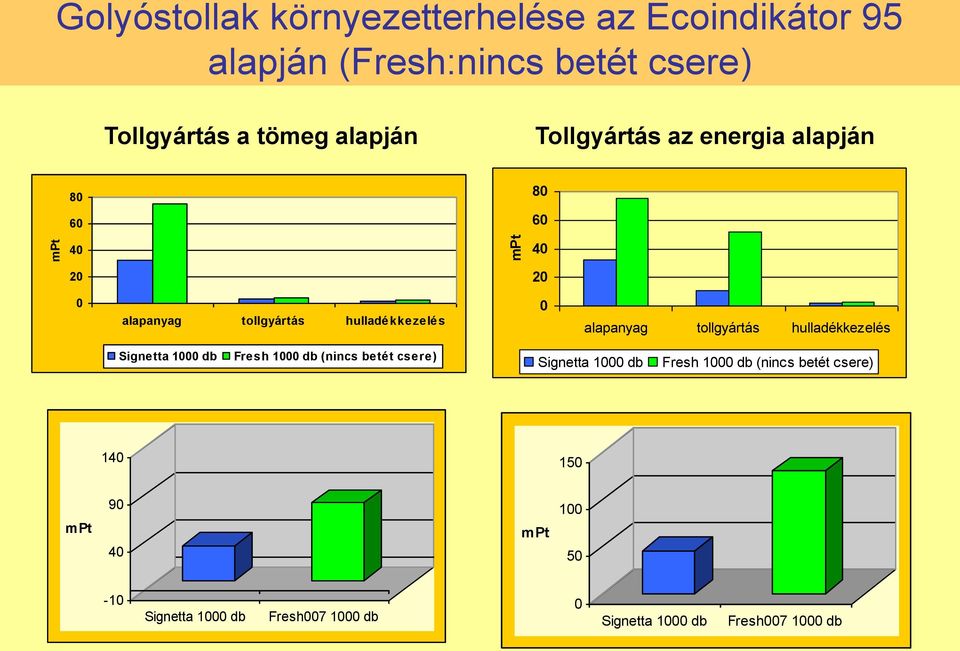

13 mpt Golyóstollak környezetterhelése az Ecoindikátor 95 alapján (Fresh:nincs betét csere) mpt Tollgyártás a tömeg alapján Tollgyártás az energia alapján alapanyag tollgyártás hulladékkezelés alapanyag tollgyártás hulladékkezelés Signetta 1 db Fresh 1 db (nincs betét csere) Signetta 1 db Fresh 1 db (nincs betét csere) mpt 9 4 mpt Signetta 1 db Fresh7 1 db Signetta 1 db Fresh7 1 db

14 mpt mpt Golyóstollak környezetterhelése az Ecoindikátor 95 alapján (Fresh: 4-szeri betét csere) Tollgyártás a tömeg alapján Tollgyártás az energia alapján alapanyag tollgyártás hulladékkezelés alapanyag tollgyártás hulladékkezelés Signetta 1 db Fresh 2 db (4-szeri betét csere) Signetta 1 db Fresh 2 db (4-szeri betét cere) mpt Signetta 1 db Fresh7 2 db mpt Signetta 1 db Fresh7 2 db

15 mpt mpt Golyóstollak környezetterhelése az Ecoindikátor 95 alapján (Fresh: 5-szöri betét csere) Tollgyártás a tömeg alapján Tollgyártás az energia alapján alapanyag tollgyártás hulladékkezelés alapanyag tollgyártás hulladékkezelés Signetta 1 db Fresh 167 db (5-szöri betét csere) Signetta 1 db Fresh 167 db (5-szöri betét csere) mpt Signetta 1 db Fresh7 167 db mpt Signetta 1 db Fresh7 167 db

16 GaBi Education 4.4: Signetta életciklus terve

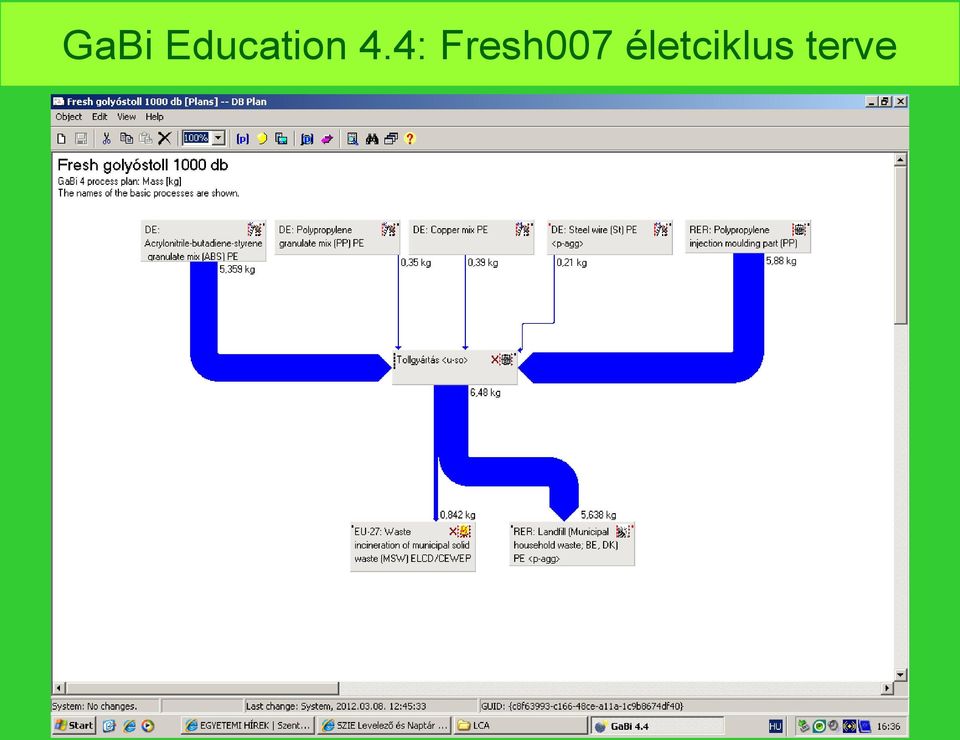

17 GaBi Education 4.4: Fresh7 életciklus terve

18 PP és HDPE fröccsöntés PP granulátum HDPE granulátum Réz előállítás Lerakás Égetés MJ MJ GaBi Education 4.4: Energia igény (Fresh: újratöltés nélkül) PP ésabs fröccs ABS gran PP gran Réz előáll Lerakás Égetés MJ Signetta 1 db Fresh7 1 db

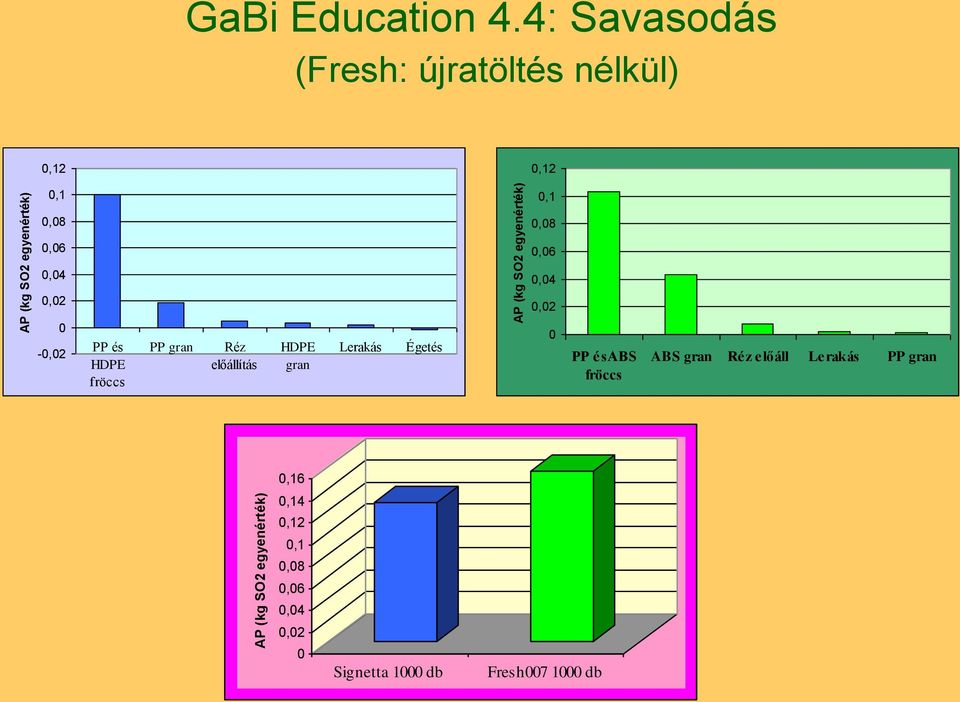

19 AP (kg SO2 egyenérték) AP (kg SO2 egyenérték) AP (kg SO2 egyenérték) GaBi Education 4.4: Savasodás (Fresh: újratöltés nélkül),12,1,12,1,8,8,6,6,4,4,2,2 -,2 PP és HDPE fröccs PP gran Réz előállítás HDPE gran Lerakás Égetés PP ésabs fröccs ABS gran Réz előáll Lerakás PP gran,16,14,12,1,8,6,4,2 Signetta 1 db Fresh7 1 db

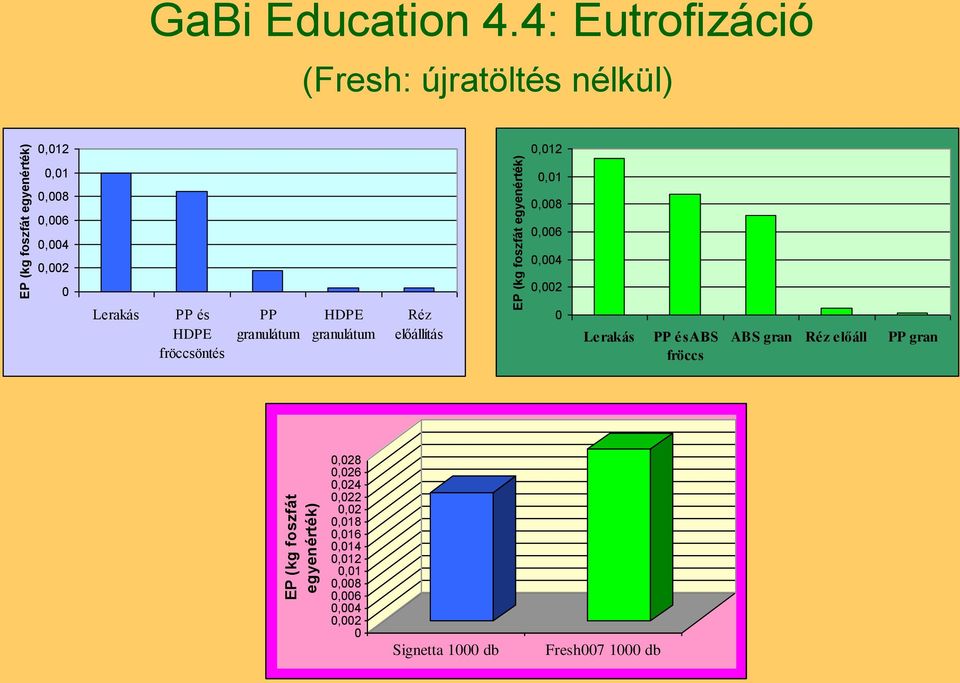

20 EP (kg foszfát egyenérték) EP (kg foszfát egyenérték) EP (kg foszfát egyenérték) GaBi Education 4.4: Eutrofizáció (Fresh: újratöltés nélkül),12,12,1,8,6,4,2,1,8,6,4,2 Lerakás PP és HDPE fröccsöntés PP granulátum HDPE granulátum Réz előállítás Lerakás PP ésabs fröccs ABS gran Réz előáll PP gran,28,26,24,22,2,18,16,14,12,1,8,6,4,2 Signetta 1 db Fresh7 1 db

21 GWP1 (kg CO2 egyenérték) GWP1 (kg CO2 egyenérték) GWP1 (kg CO2 egyenérték) GaBi Education 4.4: Globális felmelegedés (Fresh: újratöltés nélkül) PP és HDPE fröccs PP granulátum Lerakás HDPE granulátum Réz előállítás Égetés PP és ABS fröccs ABS gran Lerakás Réz előáll PP gran Égetés Signetta 1 db Fresh7 1 db

22 MAETP (kg DCB egyenérték) MAETP (kg DCB egyenérték) MAETP (kg DCB egyenérték) GaBi Education 4.4: Tengeri ökotoxicitás (Fresh: újratöltés nélkül) PP és HDPE fröccs PP gran Réz előállítás HDPE gran Lerakás Égetés -5 PP ésabs fröccs ABS gran Réz előáll PP gran Lerakás Égetés Signetta 1 db Fresh7 1 db

23 FAETP (kg DCB egyenérték) FAETP ( kg DCB egyenérték) FAETP (kg DCB egyenérték) GaBi Education 4.4: Édesvizi ökotoxicitás (Fresh: újratöltés nélkül),3,25,2,3,25,2,15,15,1,1,5,5 PP gran Réz előállítás HDPE gran PP és HDPE fröccs Lerakás ABS gran Réz előáll PP ésabs fröccs PP gran,35,3,25,2,15,1,5 Signetta 1 db Fresh7 1 db

24 HTP (kg DCB egyenérték) HTP (kg DCB egyenérték) HTP (kg DCB egyenérték) GaBi Education 4.4: Humán toxicitás (Fresh: újratöltés nélkül) Réz előállítás PP gran. PP és HDPE fröccs HDPE gran Lerakás Égetés ABS gran Réz előáll PP és ABS fröccs PP gran Signetta 1 db Fresh7 1 db

25 EP (kg foszfát egyenérték) GWP1 (kg CO2 egyenérték) MJ AP (kg SO2 egyenérték) GaBi Education 4.4:Összehasonlítás (Fresh: betétcsere 4-szer) Energiaigény Savasodás 12 1,15 8 6,1 4 2,5 Signetta 1 db Fresh7 2 db Signetta 1 db Fresh7 2 db Eutrofizáció Globális felmelegedés,25 5,2 4,15 3,1,5 Signetta 1 db Fresh7 2 db 2 1 Signetta 1 db Fresh7 2 db

26 HTP (kg DCB egyenérték) MAETP (kg DCB egyenérték) FAETP (kg DCB egyenérték) GaBi Education 4.4:Összehasonlítás (Fresh: betétcsere 4-szer) Tengeri ökotoxicitás Édesvizi ökotoxicitás 25, ,1,8,6,4,2 Signetta 1 db Fresh7 2 db Signetta 1 db Fresh7 2 db Humán toxicitás Signetta 1 db Fresh7 2 db HUMÁN TOXICITÁS

27 HTP (kg DCB egyenérték) FAETP (kg DCB egyenérték) GaBi Education 4.4:Összehasonlítás (Fresh: betétcsere 5-szer) Édesvizi ökotoxicitás,1,8,6,4,2 Signetta 1 db Fresh7 19,6 db Humán toxicitás 2,5 2 1,5 1,5 Signetta 1 db Fresh7 19,6 db

28 HTP (kg DCB egyenérték) GaBi Education 4.4:Összehasonlítás (Fresh: betétcsere 99-szer) Humán toxicitás 2 1,5 1,5 Signetta 1 db Fresh7 1 db

29 HTP (kg DCB egyenérték) GaBi Education 4.4:Összehasonlítás (Fresh: betétcsere 999-szer) Humán toxicitás 2 1,8 1,6 1,4 1,2 1,8,6,4,2 Signetta 1 db Fresh7 1 db

30 Következtetések, javaslatok 1. Az Eco-indicator 95 értékelése szerint: az alapanyaggyártás a legszennyezőbb életszakasz mindkét tollnál attól függően, hogy a tömeg vagy a hazai gépsor energia felhasználása alapján számolunk, a Fresh 4 vagy 5-szöri újratöltés esetén szennyezi kevésbé a környezetet, mint a Signetta

31 Következtetések, javaslatok 2. A szoftveres elemzéssel megállapítható: az energiaigényt, a globális felmelegedést, a savasodást és a tengeri ökotoxicitást a fröccsöntés és az ABS granulátum előállítás befolyásolja legnagyobb mértékben az eutrofizációra a legnagyobb hatással a hulladéklerakás van a humán toxicitás és az édesvízi ökotoxicitás szerint is az ABS granulátum és a réz előállításának legnagyobb a környezetterhelése a Fresh 4-szeri újratöltésével a Signettáénál kisebb környezetterhelés érhető el (kivétel: HTP, FAETP) a Fresh golyóstoll humán toxicitásra gyakorolt mérgező hatása a gyakorlatban nem megvalósítható, nagyszámú betétcserével (999) csökkenthető csak le a Signetta értékére

32 Következtetések, javaslatok 3. Összességében megállapítható, hogy a Fresh7 golyóstoll mérgező, rákkeltő alapanyagai (akrilnitril, sztirol) és gyártási technológiája miatt jóval nagyobb mértékben szennyezi a környezetet, mint a Signetta, ami 4- szeri újratöltésével csak részben csökkenthető. 4. A fentiek alapján indokolt az ABS alapanyagú termékek számának csökkentése.
