1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

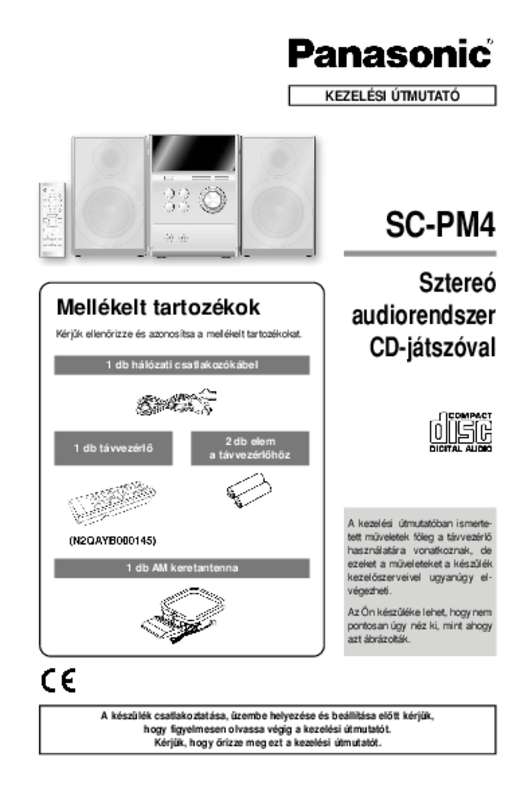

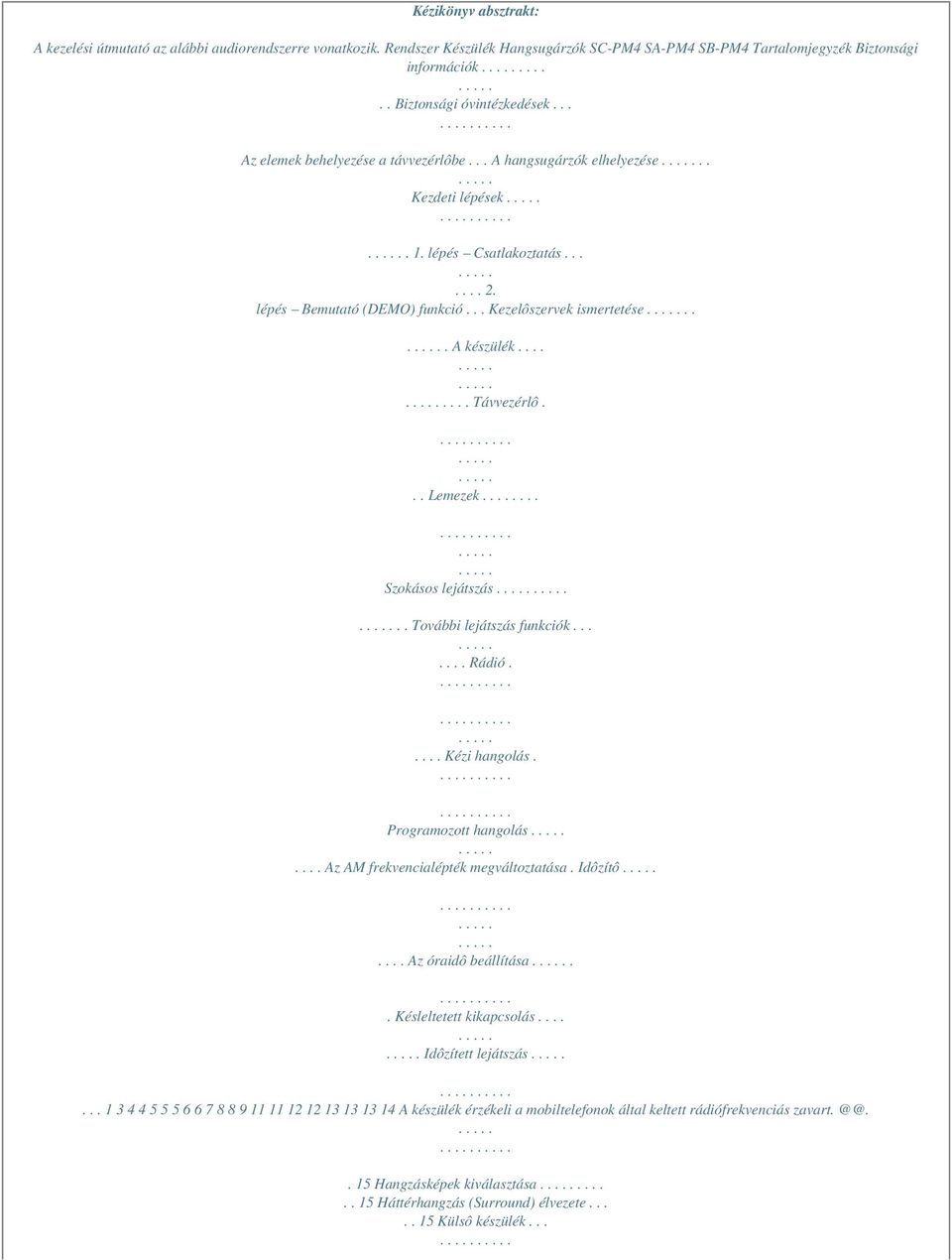

2 Kézikönyv absztrakt: A kezelési útmutató az alábbi audiorendszerre vonatkozik. Rendszer Készülék Hangsugárzók SC-PM4 SA-PM4 SB-PM4 Tartalomjegyzék Biztonsági információk Biztonsági óvintézkedések... Az elemek behelyezése a távvezérlôbe... A hangsugárzók elhelyezése.. Kezdeti lépések. 1. lépés Csatlakoztatás lépés Bemutató (DEMO) funkció... Kezelôszervek ismertetése... A készülék Távvezérlô... Lemezek... Szokásos lejátszás.. További lejátszás funkciók Rádió..... Kézi hangolás. Programozott hangolás.... Az AM frekvencialépték megváltoztatása. Idôzítô.... Az óraidô beállítása.. Késleltetett kikapcsolás.... Idôzített lejátszás A készülék érzékeli a mobiltelefonok által keltett rádiófrekvenciás 15 Hangzásképek kiválasztása Háttérhangzás (Surround) élvezete Külsô készülék...

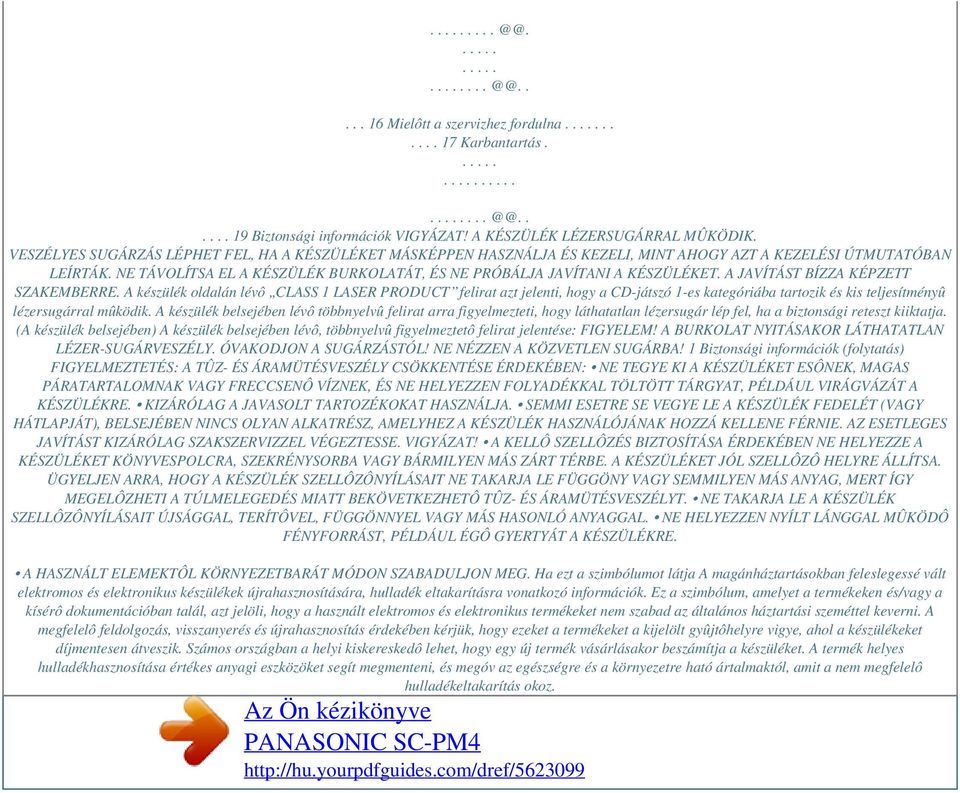

3 Mielôtt a szervizhez fordulna Biztonsági információk VIGYÁZAT! A KÉSZÜLÉK LÉZERSUGÁRRAL MÛKÖDIK. VESZÉLYES SUGÁRZÁS LÉPHET FEL, HA A KÉSZÜLÉKET MÁSKÉPPEN HASZNÁLJA ÉS KEZELI, MINT AHOGY AZT A KEZELÉSI ÚTMUTATÓBAN LEÍRTÁK. NE TÁVOLÍTSA EL A KÉSZÜLÉK BURKOLATÁT, ÉS NE PRÓBÁLJA JAVÍTANI A KÉSZÜLÉKET. A JAVÍTÁST BÍZZA KÉPZETT SZAKEMBERRE. A készülék oldalán lévô CLASS 1 LASER PRODUCT felirat azt jelenti, hogy a CD-játszó 1-es kategóriába tartozik és kis teljesítményû lézersugárral mûködik. A készülék belsejében lévô többnyelvû felirat arra figyelmezteti, hogy láthatatlan lézersugár lép fel, ha a biztonsági reteszt kiiktatja. (A készülék belsejében) A készülék belsejében lévô, többnyelvû figyelmeztetô felirat jelentése: FIGYELEM! A BURKOLAT NYITÁSAKOR LÁTHATATLAN LÉZER-SUGÁRVESZÉLY. ÓVAKODJON A SUGÁRZÁSTÓL! NE NÉZZEN A KÖZVETLEN SUGÁRBA! 1 Biztonsági információk (folytatás) FIGYELMEZTETÉS: A TÛZ- ÉS ÁRAMÜTÉSVESZÉLY CSÖKKENTÉSE ÉRDEKÉBEN: NE TEGYE KI A KÉSZÜLÉKET ESÔNEK, MAGAS PÁRATARTALOMNAK VAGY FRECCSENÔ VÍZNEK, ÉS NE HELYEZZEN FOLYADÉKKAL TÖLTÖTT TÁRGYAT, PÉLDÁUL VIRÁGVÁZÁT A KÉSZÜLÉKRE. KIZÁRÓLAG A JAVASOLT TARTOZÉKOKAT HASZNÁLJA. SEMMI ESETRE SE VEGYE LE A KÉSZÜLÉK FEDELÉT (VAGY HÁTLAPJÁT), BELSEJÉBEN NINCS OLYAN ALKATRÉSZ, AMELYHEZ A KÉSZÜLÉK HASZNÁLÓJÁNAK HOZZÁ KELLENE FÉRNIE. AZ ESETLEGES JAVÍTÁST KIZÁRÓLAG SZAKSZERVIZZEL VÉGEZTESSE. VIGYÁZAT! A KELLÔ SZELLÔZÉS BIZTOSÍTÁSA ÉRDEKÉBEN NE HELYEZZE A KÉSZÜLÉKET KÖNYVESPOLCRA, SZEKRÉNYSORBA VAGY BÁRMILYEN MÁS ZÁRT TÉRBE. A KÉSZÜLÉKET JÓL SZELLÔZÔ HELYRE ÁLLÍTSA. ÜGYELJEN ARRA, HOGY A KÉSZÜLÉK SZELLÔZÔNYÍLÁSAIT NE TAKARJA LE FÜGGÖNY VAGY SEMMILYEN MÁS ANYAG, MERT ÍGY MEGELÔZHETI A TÚLMELEGEDÉS MIATT BEKÖVETKEZHETÔ TÛZ- ÉS ÁRAMÜTÉSVESZÉLYT. NE TAKARJA LE A KÉSZÜLÉK SZELLÔZÔNYÍLÁSAIT ÚJSÁGGAL, TERÍTÔVEL, FÜGGÖNNYEL VAGY MÁS HASONLÓ ANYAGGAL. NE HELYEZZEN NYÍLT LÁNGGAL MÛKÖDÔ FÉNYFORRÁST, PÉLDÁUL ÉGÔ GYERTYÁT A KÉSZÜLÉKRE. A HASZNÁLT ELEMEKTÔL KÖRNYEZETBARÁT MÓDON SZABADULJON MEG. Ha ezt a szimbólumot látja A magánháztartásokban feleslegessé vált elektromos és elektronikus készülékek újrahasznosítására, hulladék eltakarításra vonatkozó információk. Ez a szimbólum, amelyet a termékeken és/vagy a kísérô dokumentációban talál, azt jelöli, hogy a használt elektromos és elektronikus termékeket nem szabad az általános háztartási szeméttel keverni. A megfelelô feldolgozás, visszanyerés és újrahasznosítás érdekében kérjük, hogy ezeket a termékeket a kijelölt gyûjtôhelyre vigye, ahol a készülékeket díjmentesen átveszik. Számos országban a helyi kiskereskedô lehet, hogy egy új termék vásárlásakor beszámítja a készüléket. A termék helyes hulladékhasznosítása értékes anyagi eszközöket segít megmenteni, és megóv az egészségre és a környezetre ható ártalmaktól, amit a nem megfelelô hulladékeltakarítás okoz.

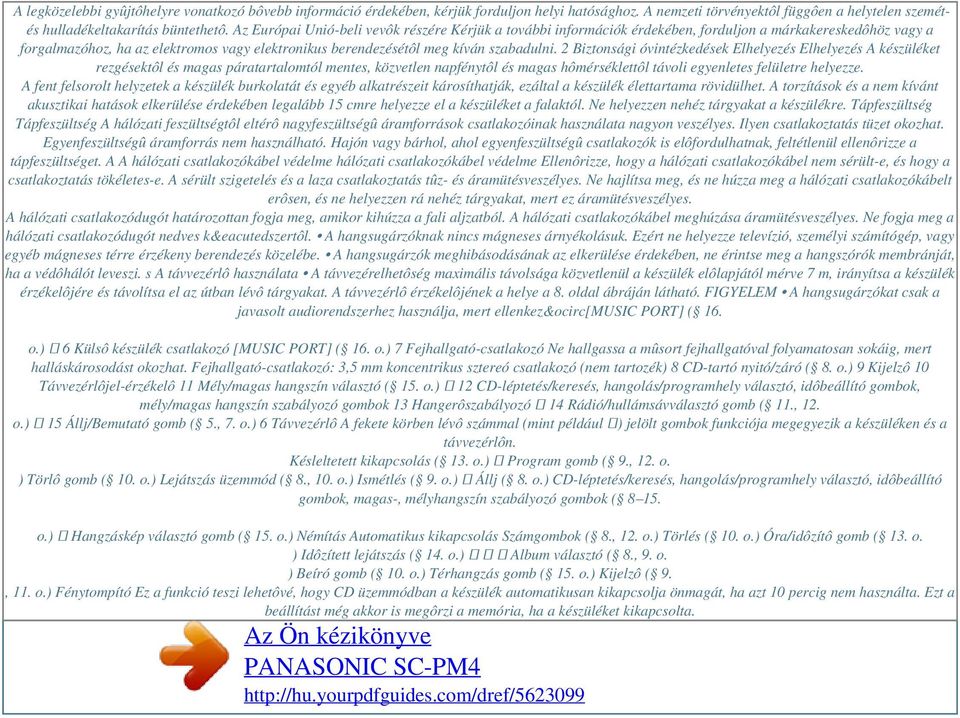

4 A legközelebbi gyûjtôhelyre vonatkozó bôvebb információ érdekében, kérjük forduljon helyi hatósághoz. A nemzeti törvényektôl függôen a helytelen szemétés hulladékeltakarítás büntethetô. Az Európai Unió-beli vevôk részére Kérjük a további információk érdekében, forduljon a márkakereskedôhöz vagy a forgalmazóhoz, ha az elektromos vagy elektronikus berendezésétôl meg kíván szabadulni. 2 Biztonsági óvintézkedések Elhelyezés Elhelyezés A készüléket rezgésektôl és magas páratartalomtól mentes, közvetlen napfénytôl és magas hômérséklettôl távoli egyenletes felületre helyezze. A fent felsorolt helyzetek a készülék burkolatát és egyéb alkatrészeit károsíthatják, ezáltal a készülék élettartama rövidülhet. A torzítások és a nem kívánt akusztikai hatások elkerülése érdekében legalább 15 cmre helyezze el a készüléket a falaktól. Ne helyezzen nehéz tárgyakat a készülékre. Tápfeszültség Tápfeszültség A hálózati feszültségtôl eltérô nagyfeszültségû áramforrások csatlakozóinak használata nagyon veszélyes. Ilyen csatlakoztatás tüzet okozhat. Egyenfeszültségû áramforrás nem használható. Hajón vagy bárhol, ahol egyenfeszültségû csatlakozók is elôfordulhatnak, feltétlenül ellenôrizze a tápfeszültséget. A A hálózati csatlakozókábel védelme hálózati csatlakozókábel védelme Ellenôrizze, hogy a hálózati csatlakozókábel nem sérült-e, és hogy a csatlakoztatás tökéletes-e. A sérült szigetelés és a laza csatlakoztatás tûz- és áramütésveszélyes. Ne hajlítsa meg, és ne húzza meg a hálózati csatlakozókábelt erôsen, és ne helyezzen rá nehéz tárgyakat, mert ez áramütésveszélyes. A hálózati csatlakozódugót határozottan fogja meg, amikor kihúzza a fali aljzatból. A hálózati csatlakozókábel meghúzása áramütésveszélyes. Ne fogja meg a hálózati csatlakozódugót nedves k&eacutedszertôl. A hangsugárzóknak nincs mágneses árnyékolásuk. Ezért ne helyezze televízió, személyi számítógép, vagy egyéb mágneses térre érzékeny berendezés közelébe. A hangsugárzók meghibásodásának az elkerülése érdekében, ne érintse meg a hangszórók membránját, ha a védôhálót leveszi. s A távvezérlô használata A távvezérelhetôség maximális távolsága közvetlenül a készülék elôlapjától mérve 7 m, irányítsa a készülék érzékelôjére és távolítsa el az útban lévô tárgyakat. A távvezérlô érzékelôjének a helye a 8. oldal ábráján látható. FIGYELEM A hangsugárzókat csak a javasolt audiorendszerhez használja, mert ellenkez&ocirc[music PORT] ( 16. o.) ᕣ 6 Külsô készülék csatlakozó [MUSIC PORT] ( 16. o.) 7 Fejhallgató-csatlakozó Ne hallgassa a mûsort fejhallgatóval folyamatosan sokáig, mert halláskárosodást okozhat. Fejhallgató-csatlakozó: 3,5 mm koncentrikus sztereó csatlakozó (nem tartozék) 8 CD-tartó nyitó/záró ( 8. o.) 9 Kijelzô 10 Távvezérlôjel-érzékelô 11 Mély/magas hangszín választó ( 15. o.) ᕤ 12 CD-léptetés/keresés, hangolás/programhely választó, idôbeállító gombok, mély/magas hangszín szabályozó gombok 13 Hangerôszabályozó ᕥ 14 Rádió/hullámsávválasztó gomb ( 11., 12. o.) ᕦ 15 Állj/Bemutató gomb ( 5., 7. o.) 6 Távvezérlô A fekete körben lévô számmal (mint például ᕡ) jelölt gombok funkciója megegyezik a készüléken és a távvezérlôn. Késleltetett kikapcsolás ( 13. o.) ᕡ Program gomb ( 9., 12. o. ) Törlô gomb ( 10. o.) Lejátszás üzemmód ( 8., 10. o.) Ismétlés ( 9. o.) ᕢ Állj ( 8. o.) CD-léptetés/keresés, hangolás/programhely választó, idôbeállító gombok, magas-, mélyhangszín szabályozó gombok ( o.) ᕤ Hangzáskép választó gomb ( 15. o.) Némítás Automatikus kikapcsolás Számgombok ( 8., 12. o.) Törlés ( 10. o.) Óra/idôzítô gomb ( 13. o. ) Idôzített lejátszás ( 14. o.) ᕣ ᕦ ᕥ Album választó ( 8., 9. o. ) Beíró gomb ( 10. o.) Térhangzás gomb ( 15. o.) Kijelzô ( 9., 11. o.) Fénytompító Ez a funkció teszi lehetôvé, hogy CD üzemmódban a készülék automatikusan kikapcsolja önmagát, ha azt 10 percig nem használta. Ezt a beállítást még akkor is megôrzi a memória, ha a készüléket kikapcsolta.

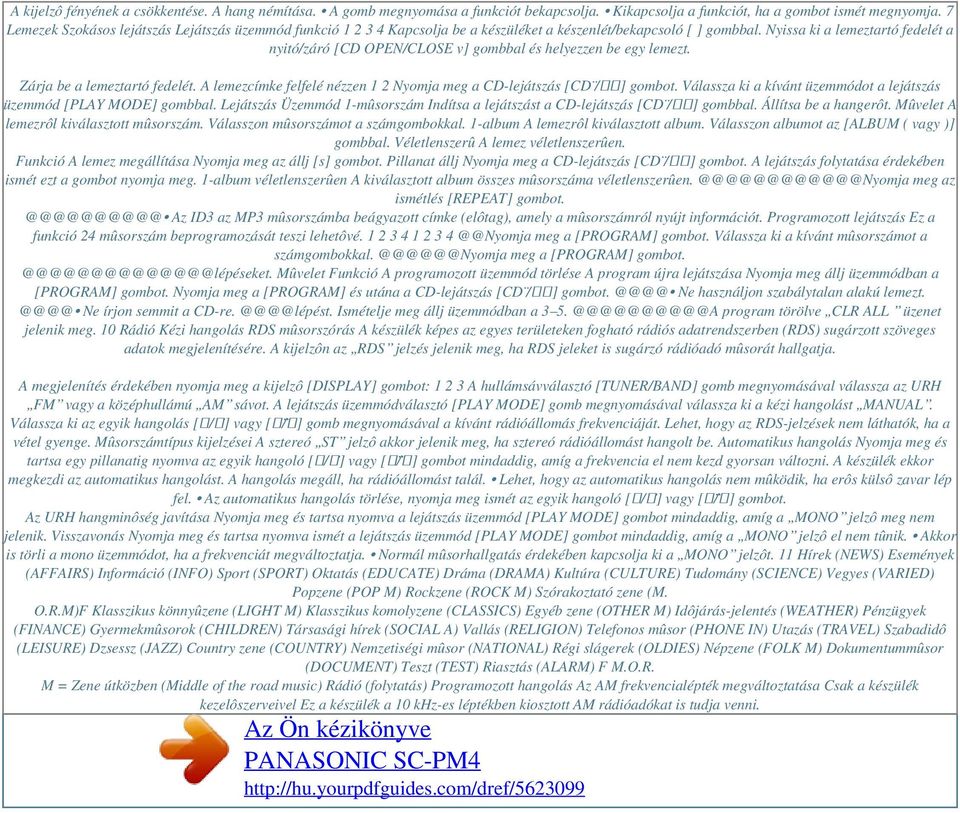

5 A kijelzô fényének a csökkentése. A hang némítása. A gomb megnyomása a funkciót bekapcsolja. Kikapcsolja a funkciót, ha a gombot ismét megnyomja. 7 Lemezek Szokásos lejátszás Lejátszás üzemmód funkció Kapcsolja be a készüléket a készenlét/bekapcsoló [ ] gombbal. Nyissa ki a lemeztartó fedelét a nyitó/záró [CD OPEN/CLOSE v] gombbal és helyezzen be egy lemezt. Zárja be a lemeztartó fedelét. A lemezcímke felfelé nézzen 1 2 Nyomja meg a CD-lejátszás [CD /] gombot. Válassza ki a kívánt üzemmódot a lejátszás üzemmód [PLAY MODE] gombbal. Lejátszás Üzemmód 1-mûsorszám Indítsa a lejátszást a CD-lejátszás [CD /] gombbal. Állítsa be a hangerôt. Mûvelet A lemezrôl kiválasztott mûsorszám. Válasszon mûsorszámot a számgombokkal. 1-album A lemezrôl kiválasztott album. Válasszon albumot az [ALBUM ( vagy )] gombbal. Véletlenszerû A lemez véletlenszerûen. Funkció A lemez megállítása Nyomja meg az állj [s] gombot. Pillanat állj Nyomja meg a CD-lejátszás [CD /] gombot. A lejátszás folytatása érdekében ismét ezt a gombot nyomja meg. 1-album véletlenszerûen A kiválasztott album összes mûsorszáma meg az ismétlés [REPEAT] Az ID3 az MP3 mûsorszámba beágyazott címke (elôtag), amely a mûsorszámról nyújt információt. Programozott lejátszás Ez a funkció 24 mûsorszám beprogramozását teszi lehetôvé meg a [PROGRAM] gombot. Válassza ki a kívánt mûsorszámot a meg a [PROGRAM] Mûvelet Funkció A programozott üzemmód törlése A program újra lejátszása Nyomja meg állj üzemmódban a [PROGRAM] gombot. Nyomja meg a [PROGRAM] és utána a CD-lejátszás [CD /] Ne használjon szabálytalan alakú Ne írjon semmit a Ismételje meg állj üzemmódban a 3 program törölve CLR ALL üzenet jelenik meg. 10 Rádió Kézi hangolás RDS mûsorszórás A készülék képes az egyes területeken fogható rádiós adatrendszerben (RDS) sugárzott szöveges adatok megjelenítésére. A kijelzôn az RDS jelzés jelenik meg, ha RDS jeleket is sugárzó rádióadó mûsorát hallgatja. A megjelenítés érdekében nyomja meg a kijelzô [DISPLAY] gombot: A hullámsávválasztó [TUNER/BAND] gomb megnyomásával válassza az URH FM vagy a középhullámú AM sávot. A lejátszás üzemmódválasztó [PLAY MODE] gomb megnyomásával válassza ki a kézi hangolást MANUAL. Válassza ki az egyik hangolás [ / ] vagy [ / ] gomb megnyomásával a kívánt rádióállomás frekvenciáját. Lehet, hogy az RDS-jelzések nem láthatók, ha a vétel gyenge. Mûsorszámtípus kijelzései A sztereó ST jelzô akkor jelenik meg, ha sztereó rádióállomást hangolt be. Automatikus hangolás Nyomja meg és tartsa egy pillanatig nyomva az egyik hangoló [ / ] vagy [ / ] gombot mindaddig, amíg a frekvencia el nem kezd gyorsan változni. A készülék ekkor megkezdi az automatikus hangolást. A hangolás megáll, ha rádióállomást talál. Lehet, hogy az automatikus hangolás nem mûködik, ha erôs külsô zavar lép fel. Az automatikus hangolás törlése, nyomja meg ismét az egyik hangoló [ / ] vagy [ / ] gombot. Az URH hangminôség javítása Nyomja meg és tartsa nyomva a lejátszás üzemmód [PLAY MODE] gombot mindaddig, amíg a MONO jelzô meg nem jelenik. Visszavonás Nyomja meg és tartsa nyomva ismét a lejátszás üzemmód [PLAY MODE] gombot mindaddig, amíg a MONO jelzô el nem tûnik. Akkor is törli a mono üzemmódot, ha a frekvenciát megváltoztatja. Normál mûsorhallgatás érdekében kapcsolja ki a MONO jelzôt. 11 Hírek (NEWS) Események (AFFAIRS) Információ (INFO) Sport (SPORT) Oktatás (EDUCATE) Dráma (DRAMA) Kultúra (CULTURE) Tudomány (SCIENCE) Vegyes (VARIED) Popzene (POP M) Rockzene (ROCK M) Szórakoztató zene (M. O.R.M)F Klasszikus könnyûzene (LIGHT M) Klasszikus komolyzene (CLASSICS) Egyéb zene (OTHER M) Idôjárás-jelentés (WEATHER) Pénzügyek (FINANCE) Gyermekmûsorok (CHILDREN) Társasági hírek (SOCIAL A) Vallás (RELIGION) Telefonos mûsor (PHONE IN) Utazás (TRAVEL) Szabadidô (LEISURE) Dzsessz (JAZZ) Country zene (COUNTRY) Nemzetiségi mûsor (NATIONAL) Régi slágerek (OLDIES) Népzene (FOLK M) Dokumentummûsor (DOCUMENT) Teszt (TEST) Riasztás (ALARM) F M.O.R. M = Zene útközben (Middle of the road music) Rádió (folytatás) Programozott hangolás Az AM frekvencialépték megváltoztatása Csak a készülék kezelôszerveivel Ez a készülék a 10 khz-es léptékben kiosztott AM rádióadókat is tudja venni.

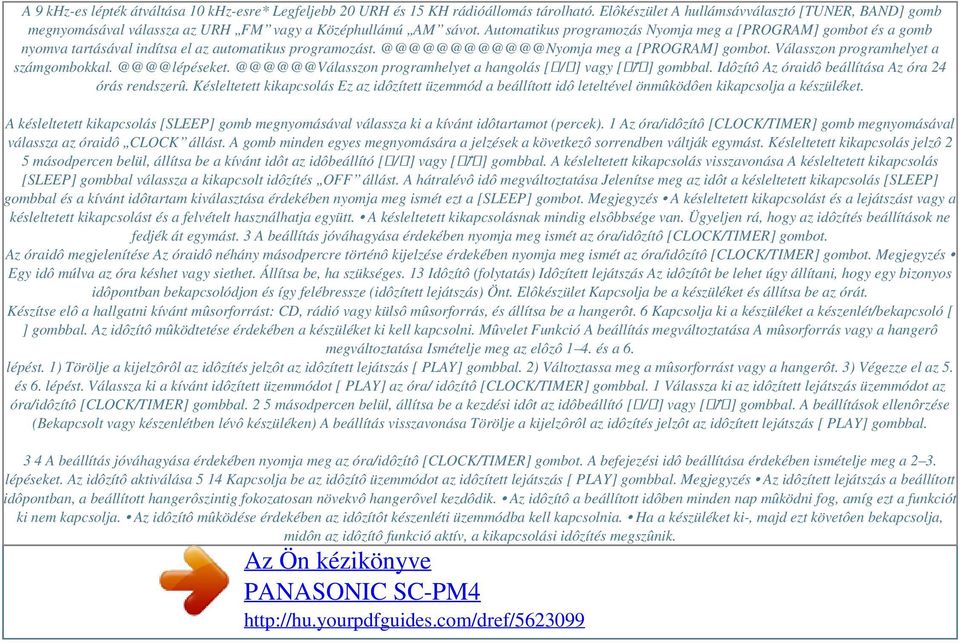

6 A 9 khz-es lépték átváltása 10 khz-esre* Legfeljebb 20 URH és 15 KH rádióállomás tárolható. Elôkészület A hullámsávválasztó [TUNER, BAND] gomb megnyomásával válassza az URH FM vagy a Középhullámú AM sávot. Automatikus programozás Nyomja meg a [PROGRAM] gombot és a gomb nyomva tartásával indítsa el az automatikus meg a [PROGRAM] gombot. Válasszon programhelyet programhelyet a hangolás [ / ] vagy [ / ] gombbal. Idôzítô Az óraidô beállítása Az óra 24 órás rendszerû. Késleltetett kikapcsolás Ez az idôzített üzemmód a beállított idô leteltével önmûködôen kikapcsolja a készüléket. A késleltetett kikapcsolás [SLEEP] gomb megnyomásával válassza ki a kívánt idôtartamot (percek). 1 Az óra/idôzítô [CLOCK/TIMER] gomb megnyomásával válassza az óraidô CLOCK állást. A gomb minden egyes megnyomására a jelzések a következô sorrendben váltják egymást. Késleltetett kikapcsolás jelzô 2 5 másodpercen belül, állítsa be a kívánt idôt az idôbeállító [ / ] vagy [ / ] gombbal. A késleltetett kikapcsolás visszavonása A késleltetett kikapcsolás [SLEEP] gombbal válassza a kikapcsolt idôzítés OFF állást. A hátralévô idô megváltoztatása Jelenítse meg az idôt a késleltetett kikapcsolás [SLEEP] gombbal és a kívánt idôtartam kiválasztása érdekében nyomja meg ismét ezt a [SLEEP] gombot. Megjegyzés A késleltetett kikapcsolást és a lejátszást vagy a késleltetett kikapcsolást és a felvételt használhatja együtt. A késleltetett kikapcsolásnak mindig elsôbbsége van. Ügyeljen rá, hogy az idôzítés beállítások ne fedjék át egymást. 3 A beállítás jóváhagyása érdekében nyomja meg ismét az óra/idôzítô [CLOCK/TIMER] gombot. Az óraidô megjelenítése Az óraidô néhány másodpercre történô kijelzése érdekében nyomja meg ismét az óra/idôzítô [CLOCK/TIMER] gombot. Megjegyzés Egy idô múlva az óra késhet vagy siethet. Állítsa be, ha szükséges. 13 Idôzítô (folytatás) Idôzített lejátszás Az idôzítôt be lehet úgy állítani, hogy egy bizonyos idôpontban bekapcsolódjon és így felébressze (idôzített lejátszás) Önt. Elôkészület Kapcsolja be a készüléket és állítsa be az órát. Készítse elô a hallgatni kívánt mûsorforrást: CD, rádió vagy külsô mûsorforrás, és állítsa be a hangerôt. 6 Kapcsolja ki a készüléket a készenlét/bekapcsoló [ ] gombbal. Az idôzítô mûködtetése érdekében a készüléket ki kell kapcsolni. Mûvelet Funkció A beállítás megváltoztatása A mûsorforrás vagy a hangerô megváltoztatása Ismételje meg az elôzô 1 4. és a 6. lépést. 1) Törölje a kijelzôrôl az idôzítés jelzôt az idôzített lejátszás [ PLAY] gombbal. 2) Változtassa meg a mûsorforrást vagy a hangerôt. 3) Végezze el az 5. és 6. lépést. Válassza ki a kívánt idôzített üzemmódot [ PLAY] az óra/ idôzítô [CLOCK/TIMER] gombbal. 1 Válassza ki az idôzített lejátszás üzemmódot az óra/idôzítô [CLOCK/TIMER] gombbal. 2 5 másodpercen belül, állítsa be a kezdési idôt az idôbeállító [ / ] vagy [ / ] gombbal. A beállítások ellenôrzése (Bekapcsolt vagy készenlétben lévô készüléken) A beállítás visszavonása Törölje a kijelzôrôl az idôzítés jelzôt az idôzített lejátszás [ PLAY] gombbal. 3 4 A beállítás jóváhagyása érdekében nyomja meg az óra/idôzítô [CLOCK/TIMER] gombot. A befejezési idô beállítása érdekében ismételje meg a 2 3. lépéseket. Az idôzítô aktiválása 5 14 Kapcsolja be az idôzítô üzemmódot az idôzített lejátszás [ PLAY] gombbal. Megjegyzés Az idôzített lejátszás a beállított idôpontban, a beállított hangerôszintig fokozatosan növekvô hangerôvel kezdôdik. Az idôzítô a beállított idôben minden nap mûködni fog, amíg ezt a funkciót ki nem kapcsolja. Az idôzítô mûködése érdekében az idôzítôt készenléti üzemmódba kell kapcsolnia. Ha a készüléket ki-, majd ezt követôen bekapcsolja, midôn az idôzítô funkció aktív, a kikapcsolási idôzítés megszûnik.

7 Az idôzítés kezdetekor a készülék bekapcsol és a külsô mûsorforrás [MUSIC PORT] bemenet fog mûködni, ha külsô hordozható audiokészüléket választott az idôzített lejátszás mûsorforrásaként. Aktiválja a készülék lejátszó üzemmódját és állítsa be a hangerôt, ha a csatlakoztatott készüléket akarja lejátszani vagy arról felvételt készíteni. (Lásd a hordozható külsô készülék kezelési útmutatóját.) A hang szabályozása Hangzásképek kiválasztása Megváltoztathatja a hangzást az elôre beállított hangzásképek kiválasztásával vagy a mély és magas hangszínszabályozó beállításával. Hangzásképek (PRESET EQ) Válasza ki a kívánt beállítást a hangzáskép [PRESET EQ] gomb egymás utáni megnyomásával. 2 Állítsa be a szintet a [ / ] vagy [ / ] gombbal. Megjegyzés A hangszínt 4-tôl +4-ig lehet változtatni. Háttérhangzás (Surround) élvezete Természetes szélességet és mélységet adhat a sztereó hanghoz. A háttérhangzás bekapcsolása Jelenítse meg a kijelzôn a jelzôt a háttérhangzás [SURROUND] gomb megnyomásával. Visszavonás Törölje a kijelzôrôl a jelzôt a háttérhangzás [SURROUND] gomb újbóli megnyomásával. Megjegyzés A háttérhangzás fejhallgatóval hallgatva kevésbé érzékelhetô. Törölje a háttérhangzást, ha URH sztereó vétel közben zavart okoz. Beállítás Hangzás Kemény (HEAVY) Tiszta (CLEAR) Lágy (SOFT) Ének (VOCAL) Hangzáskép-ki (EQ-OFF) Lendületet ad a rockzenéhez. Tisztább magas hangokat kap. Háttérzenéhez használja. Kiemeli az énekhangot. Nincs effektus. Mély vagy magas hangszín A mélyebb vagy magasabb hangok hangszínét szabályozhatja. 1 Nyomja meg ismételten a [BASS/TREBLE] gombot, hogy a kívánt funkciót kiválaszthassa. Beállítás Hangzás BASS A mélyebb hangszín szabályozására. A magasabb hangszín szabályozására. 15 TREBLE Külsô készülék Hordozható audiokészülék csatlakoztatása Ez a funkció teszi lehetôvé a hordozható audiokészülékrôl történô zenehallgatást. A távirányítókód megváltoztatása A távirányítókód megváltoztatható, abban az elôre nem várt esetben, ha a távirányító más készüléket is vezérel. A készülék kódjának megváltoztatása Nyomja meg a [MUSIC PORT] gombot a készüléken, majd nyomja meg és tartsa lenyomva a távirányító [2] vagy [1] gombját. Ekkor a REMOTE 2 felirat olvasható a készülék kijelzôjén. Audiokábel (nem tartozék) A távirányító kódjának megváltoztatása Nyomja meg és tartsa lenyomva a távirányító [ENTER] és [2] (vagy [1]) gombját, legalább 2 másodpercre. Hordozható audiokészülék (nem tartozék) Ha a készüléken más kód van érvényben, a kijelzôn megjelenik az aktuális kód értéke. Hajtsa végre a fent részletezett eljárást, hogy a távirányító és a készülék kódja megegyezzen. Lejátszás a hordozható audiokészülékrôl Mielôtt a berendezés külsô készülék [MUSIC PORT] bemenetéhez csatlakozna, kapcsolja ki a hordozható audiokészülék hangszínszabályozó funkcióját (bármilyen is van). Egyébként a hangsugárzóból hallható hang lehet, hogy torzít. 1 2 Csatlakoztassa a hangfrekvenciás kábelt a külsô készülék [MUSIC PORT] bemenetéhez és nyomja meg a külsô készülék [MUSIC PORT] gombot. Indítsa el a lejátszást a hordozható audiokészüléken. (Lásd a hordozható audiokészülék kezelési útmutatóját.) Megjegyzés Az összes külsô készülék és kábel külön vásárolható meg. 16 Mielôtt a szervizhez fordulna Mielôtt kihívja a szakembert, ellenôrizze a következô táblázatban felsorolt néhány hiba lehetséges okát. Néhány ellenôrzés vagy egy helyes beállítás megszüntetheti a hibát, és helyreáll a hibátlan mûködés. Ha a különbözô ellenôrzô pontok után kétségei maradnak, vagy ha a táblázatban javasolt hibaelhárítás nem vezet eredményre, kérjük forduljon szervizhálózatunkhoz. Szokásos problémák Nincs hang. Növelje a közben búgás hallható. Hálózati kábel vagy fénycsô van a csatlakozókábelek közelében. Az egyéb készülékeket és vezetékeiket helyezze távolabbra a rendszer kábeleitôl.

8 Próbálja meg a csatlakozódugót fordítva visszadugni a konnektorba. Hibás mûveletet hajtott végre. Olvassa el a kezelési útmutatót és próbálja meg még be az óraidôt. ( esetén ismételje meg a csatlakoztatást. ( - -: - - jelzés jelenik meg. F76 üzenet jelenik meg a kijelzôn. Rádiómûsor hallgatása közben Zaj hallható. A sztereó-jelzô villog vagy nem világít. A hang torz. Interferencia hallható. Alacsony frekvenciás búgás hallható középhullámú vételnél. A középhullámú adót nem lehet tisztán venni. Használjon kültéri antennát. ( 5. o. ) Kapcsolja ki a tévét vagy helyezze távolabbra a készüléktôl. Válassza külön az antennát a többi kábeltôl és vezetéktôl. Az AM frekvencialépték 10 khz-es. Kapcsolja át 9 khz-re. ( 12. o.) 17 Mielôtt a szervizhez fordulna Ha a rendszer közelében tv-készülék van A képen csíkok látszanak vagy eltûnik a kép. (folytatás) Az antenna elhelyezése vagy iránya nem megfelelô. ( 5. o. ) A tévé antennavezetéke túl közel van a készülékhez. Helyezze távolabbra. CD-k lejátszása közben A jelzések rosszak vagy a lejátszás nem kezdôdik el. A CD fordítva lett betéve. ( 8. o.) Törölje át a CD-t tiszta kendôvel. Cserélje ki a CD-t, ha az karcos, görbe vagy nem szabványos. A hirtelen hômérséklet-változás miatt páralecsapódás keletkezhetett a készülék belsejében. Várjon kb. 1 órát, amíg kiszárad és utána próbálja meg ismét. Távvezérlô A távvezérlô nem mûködik. Ellenôrizze, hogy az elemeket megfelelôen helyezte-e be. ( 4. o.) Cserélje ki az elemeket, ha azok lemerültek. Karbantartás Ha a külsô felület szennyezett A készülék burkolatát puha száraz kendôvel tisztítsa. A tisztításhoz ne használjon alkoholt, festékhígítót, benzint. Mielôtt vegyszerrel kezelt tisztítókendôt használ, feltétlenül olvassa el a tisztítókendôhöz mellékelt figyelmeztetéseket és használati útmutatásokat. 18 Minôségtanúsítás, mûszaki adatok A 2/1984. [III. 10.] BkM IpM sz. együttes rendelet alapján mint forgalmazó tanúsítjuk, hogy az SC-PM4 típusú sztereó audiorendszer CD-játszóval megfelel az alábbi mûszaki jellemzôknek. ERÔSÍTÔ RÉSZ Effektív kimeneti teljesítmény 10% teljes harmonikus torzításnál mindkét csatornát üzemeltetve, 10 W csatornánként (4 Ω) Bemeneti feszültség, impedancia MUSIC PORT-bemenet 200 mv, 8 kω Kimeneti impedancia Fejhallgató Ω Fejhallgatócsatlakozó Sztereó, 3,5 mm-es koncentrikus csatlakozó MUSIC PORT-bemenet Bemeneti csatlakozó CD-RÉSZ Lejátszható lemezek 8 cm vagy 12 cm (1) CD- Audio (CD-DA) (2) CD-R/RW (CD-DA, MP3 formátumú lemez) (3) MP3 Mintavételi frekvencia CD 44,1 khz MP3 32 khz, 44,1 khz, 48 khz Bitsebesség MP3 Dekódolás Kiolvasófej Hullámhossz Sztereó, 3,5 mm-es koncentrikus csatlakozó Sugárforrás Lézerteljesítmény Audio kimenet (Lemez) Csatornák száma Frekvencia átviteli sáv 32 kb/s 384 kb/s 16/20/24 bit, lineáris 785 nm lézerdióda 1 osztály 2-csatornás sztereó 20 Hz 20 khz (+1, 2 db)) nem mérhetô 8-ad rendû MASH (1 bit DAC) URH RÁDIÓ RÉSZ Vételi sáv 87,50 108,00 MHz (50 khz-es lépés) 75 Ω (aszimmetrikus) URH (FM) 20 KH (AM) 15 Nyávogás Digitális szûrô Antennacsatlakozó Digital-analóg átalakító Beprogramozgató rádióállomás AM RÁDIÓRÉSZ Vételi sáv khz (9 khz-es lépések) khz (10 khz-es lépések) 19 Minôségtanúsítás, mûszaki adatok HANGSUGÁRZÓ RÉSZ Rendszer Hangszóró(k) Szélessávú hangszóró Impedancia Terhelhetôség (IEC) Hangnyomásszint Frekvenciaátviteli sáv 1 utas, 1 hangszóró 10 cm, kónuszos (4 Ω) 4Ω 10 W (Max. ) 83 db/w (1,0 m) 61 Hz 17 khz ( 16 db) 95 Hz 15 khz ( 10 db) ÁLTALÁNOS JELLEMZÔK Hálózati feszültség Teljesítményfelvétel Érintésvédelmi osztály (folytatás) 230 V, 50 Hz váltakozó feszültség 38 W II. Méretek (szélesség magasság mélység) mm Tömeg Üzemi hômérséklettartomány 2,2 kg +5 C +35 C Méretek (szélesség magasság mélység) mm Tömeg 1,3 kg Üzemi légnedvesség-tartomány 5% 90% relatív légnedvesség (páralecsapódás nélkül) Teljesítményfelvétel készenléti üzemmódban: 3,9 W Megjegyzés 1. A változtatás jogát a gyártó elôzetes bejelentés nélkül fenntartja. A tömeg és méretek értékei közelítôek. 2. A teljes harmonikus torzítást digitális spektrum analizátorral határozták meg.

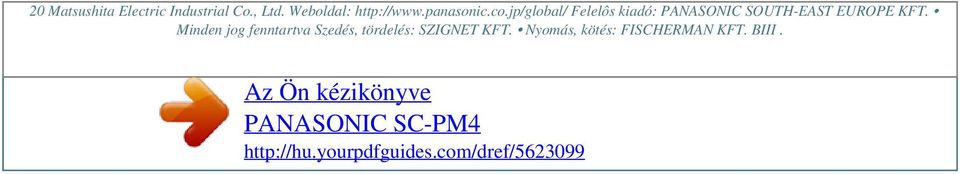

9 Powered by TCPDF ( 20 Matsushita Electric Industrial Co., Ltd. Weboldal: Felelôs kiadó: PANASONIC SOUTH-EAST EUROPE KFT. Minden jog fenntartva Szedés, tördelés: SZIGNET KFT. Nyomás, kötés: FISCHERMAN KFT. BIII.
