1 THR (Teljes Hıszigetelı Rendszer) rendszer helyes kialakítása

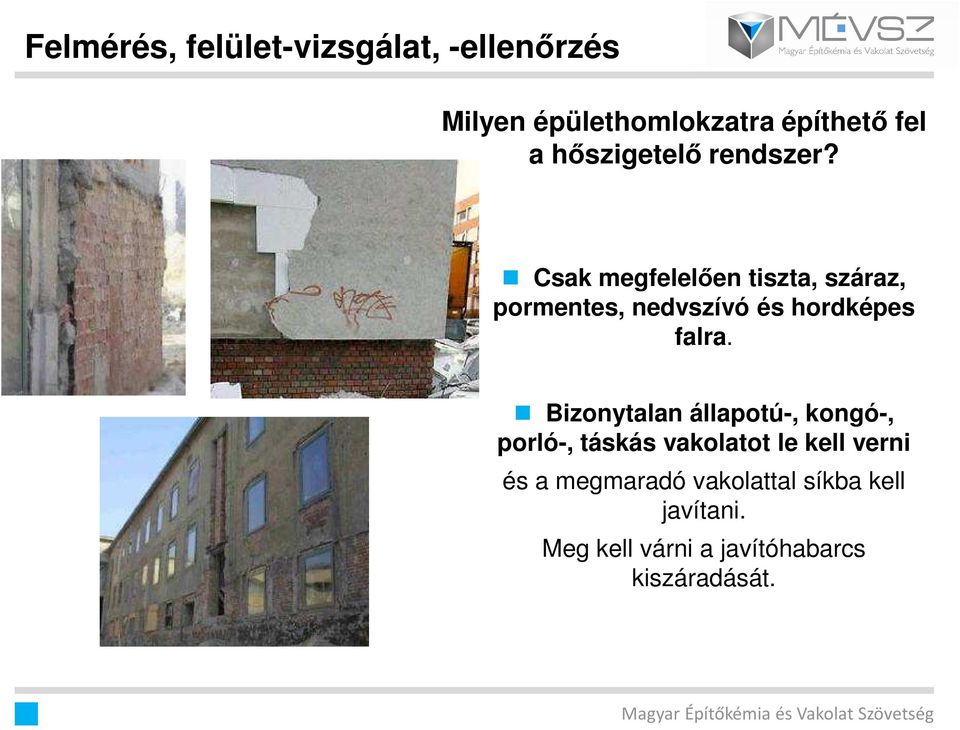

2 Felmérés, felület-vizsgálat, -ellenırzés Milyen épülethomlokzatra építhetı fel a hıszigetelı rendszer? Csak megfelelıen tiszta, száraz, pormentes, nedvszívó és hordképes falra. Bizonytalan állapotú-, kongó-, porló-, táskás vakolatot le kell verni és a megmaradó vakolattal síkba kell javítani. Meg kell várni a javítóhabarcs kiszáradását.

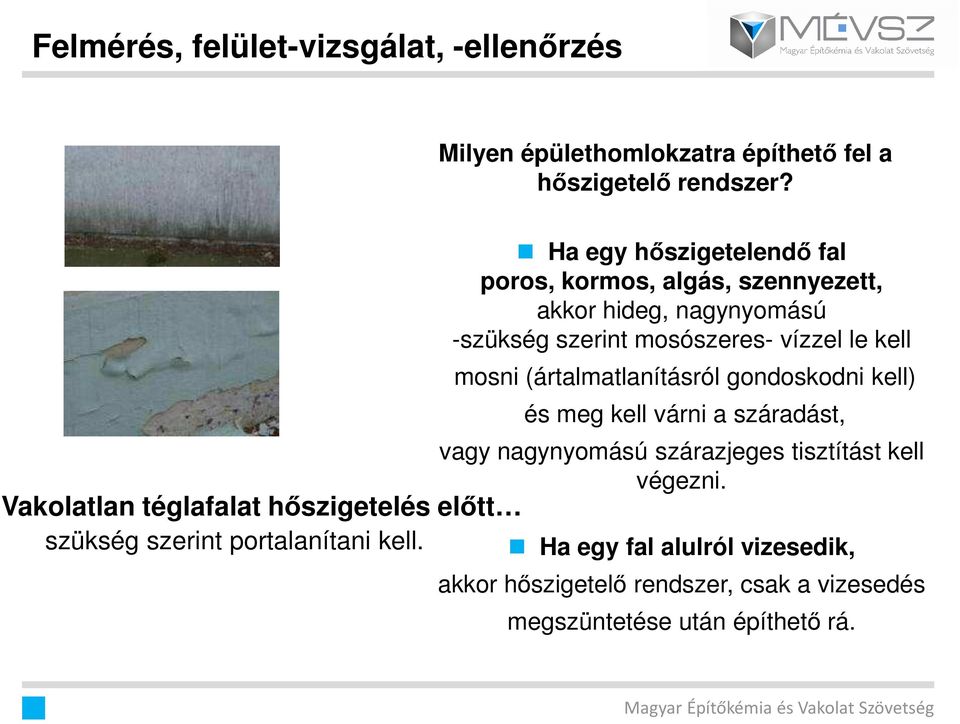

3 Felmérés, felület-vizsgálat, -ellenırzés Milyen épülethomlokzatra építhetı fel a hıszigetelı rendszer? Vakolatlan téglafalat hıszigetelés elıtt szükség szerint portalanítani kell. Ha egy hıszigetelendı fal poros, kormos, algás, szennyezett, akkor hideg, nagynyomású -szükség szerint mosószeres- vízzel le kell mosni (ártalmatlanításról gondoskodni kell) és meg kell várni a száradást, vagy nagynyomású szárazjeges tisztítást kell végezni. Ha egy fal alulról vizesedik, akkor hıszigetelı rendszer, csak a vizesedés megszüntetése után építhetı rá.

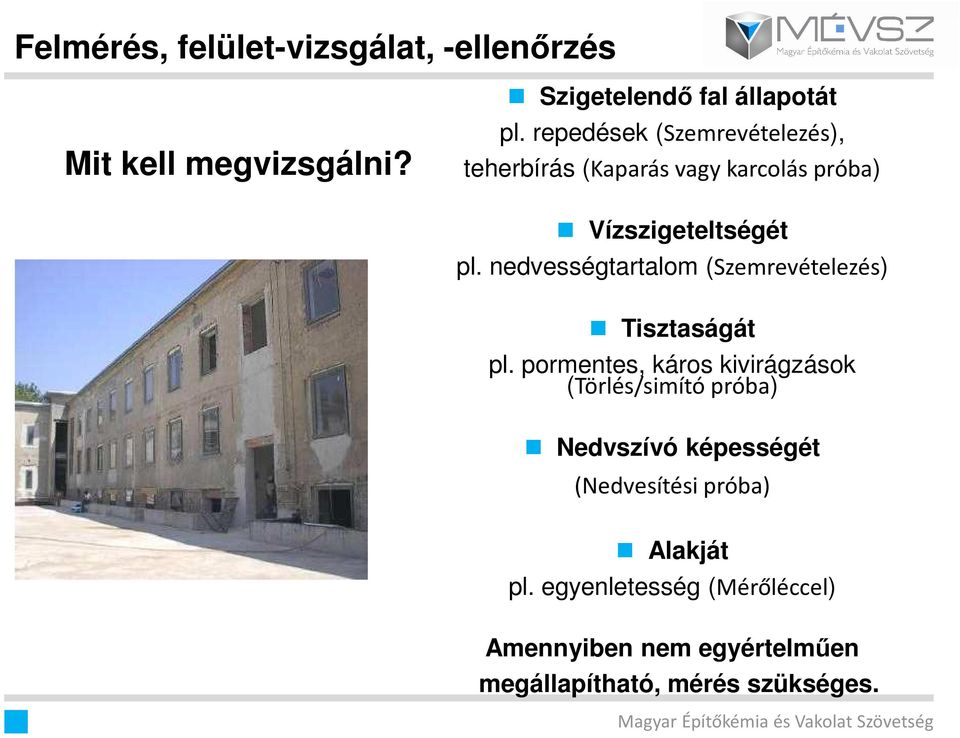

4 Felmérés, felület-vizsgálat, -ellenırzés Mit kell megvizsgálni? Szigetelendı fal állapotát pl. repedések (Szemrevételezés), teherbírás (Kaparás vagy karcolás próba) Vízszigeteltségét pl. nedvességtartalom (Szemrevételezés) Tisztaságát pl. pormentes, káros kivirágzások (Törlés/simító próba) Nedvszívó képességét (Nedvesítési próba) Alakját pl. egyenletesség (Mérőléccel) Amennyiben nem egyértelmően megállapítható, mérés szükséges.

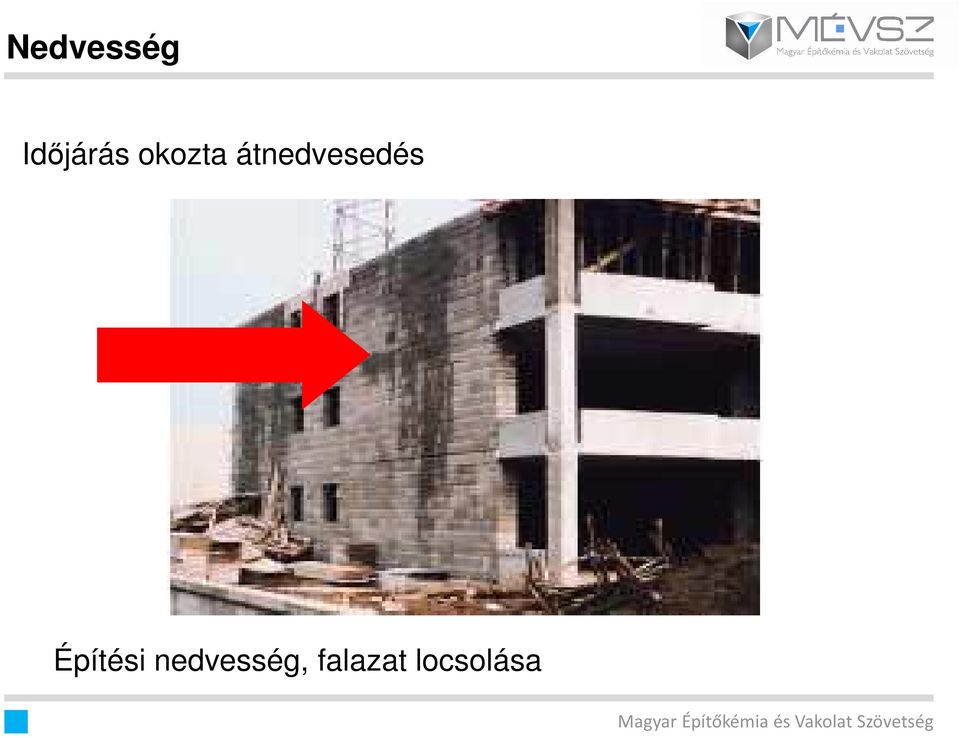

5 Nedvesség Idıjárás okozta átnedvesedés Építési nedvesség, falazat locsolása

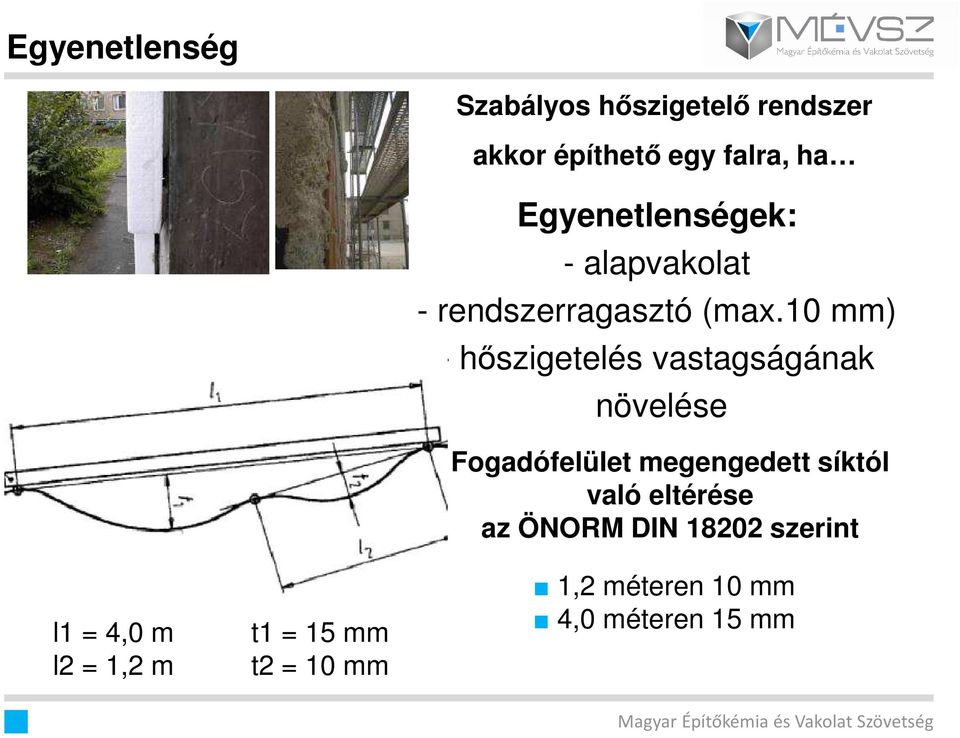

6 Egyenetlenség l1 = 4,0 m l2 = 1,2 m t1 = 15 mm t2 = 10 mm Szabályos hıszigetelı rendszer akkor építhetı egy falra, ha Egyenetlenségek: - alapvakolat - rendszerragasztó (max.10 mm) - hıszigetelés vastagságának növelése Fogadófelület megengedett síktól való eltérése az ÖNORM DIN szerint 1,2 méteren 10 mm 4,0 méteren 15 mm

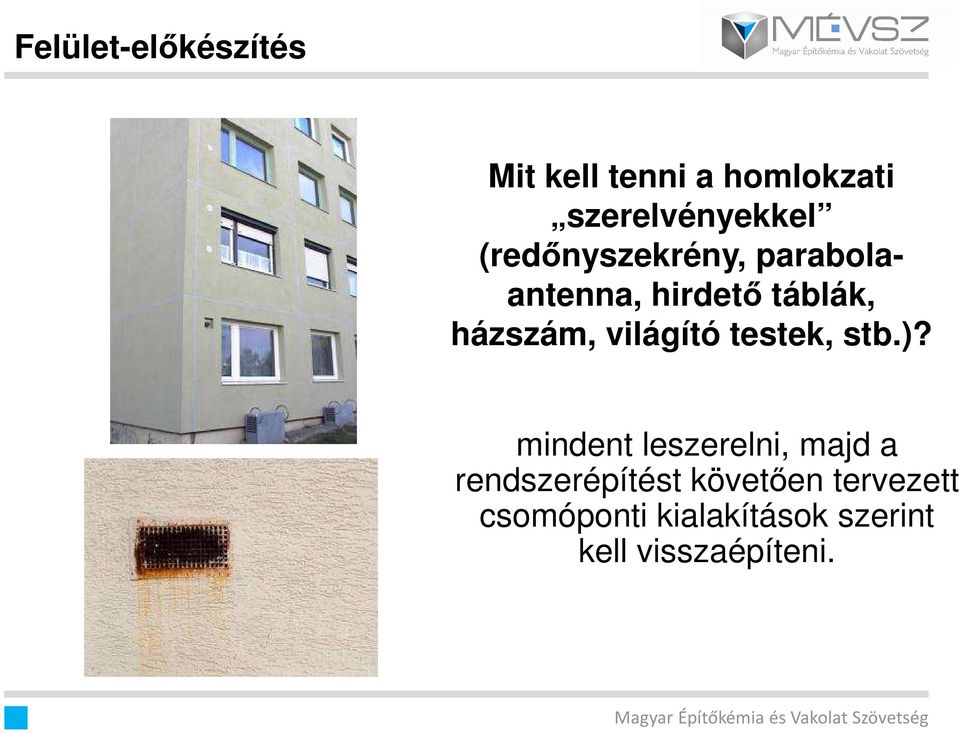

7 Felület-elıkészítés Mit kell tenni a homlokzati szerelvényekkel (redınyszekrény, parabolaantenna, hirdetı táblák, házszám, világító testek, stb.)? mindent leszerelni, majd a rendszerépítést követıen tervezett csomóponti kialakítások szerint kell visszaépíteni.

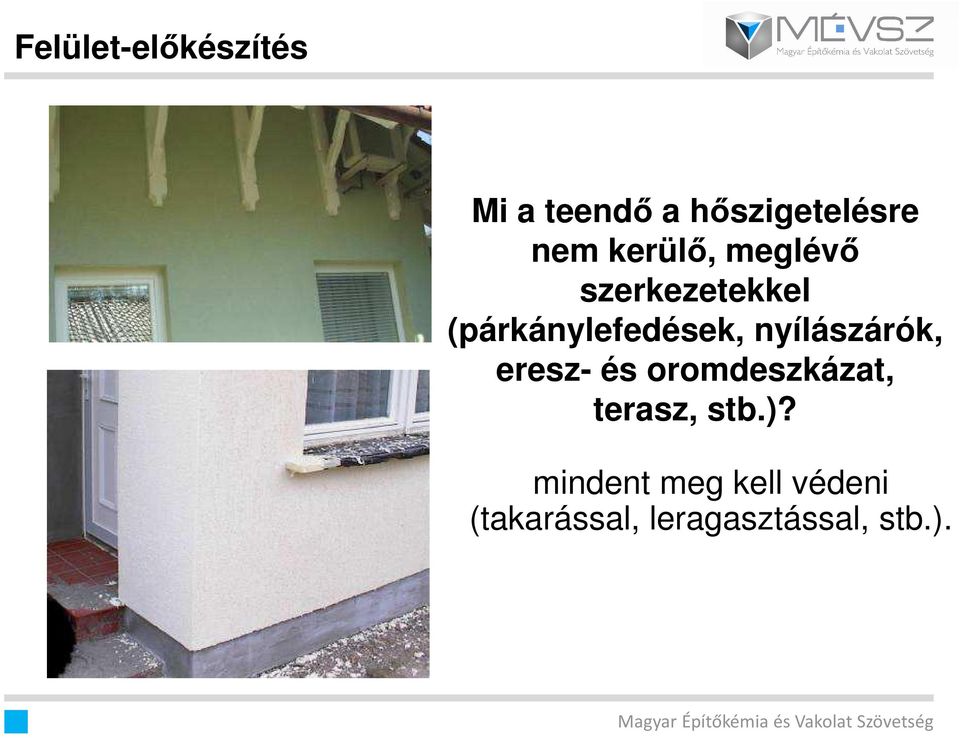

8 Felület-elıkészítés Mi a teendı a hıszigetelésre nem kerülı, meglévı szerkezetekkel (párkánylefedések, nyílászárók, eresz- és oromdeszkázat, terasz, stb.)? mindent meg kell védeni (takarással, leragasztással, stb.).

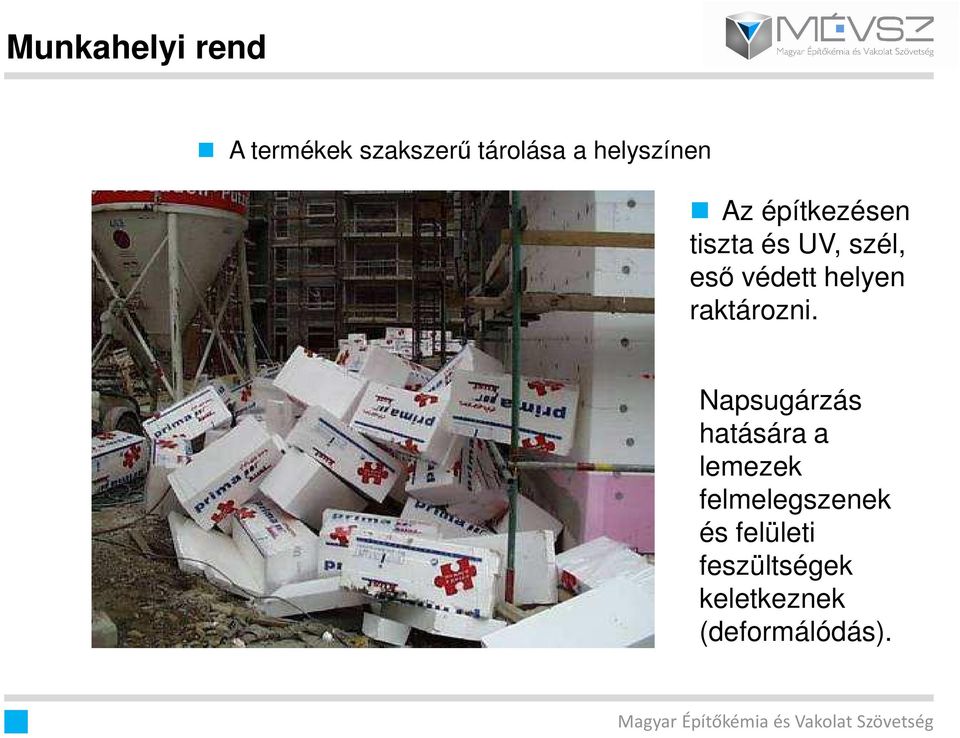

9 Munkahelyi rend A termékek szakszerő tárolása a helyszínen Az építkezésen tiszta és UV, szél, esı védett helyen raktározni. Napsugárzás hatására a lemezek felmelegszenek és felületi feszültségek keletkeznek (deformálódás).

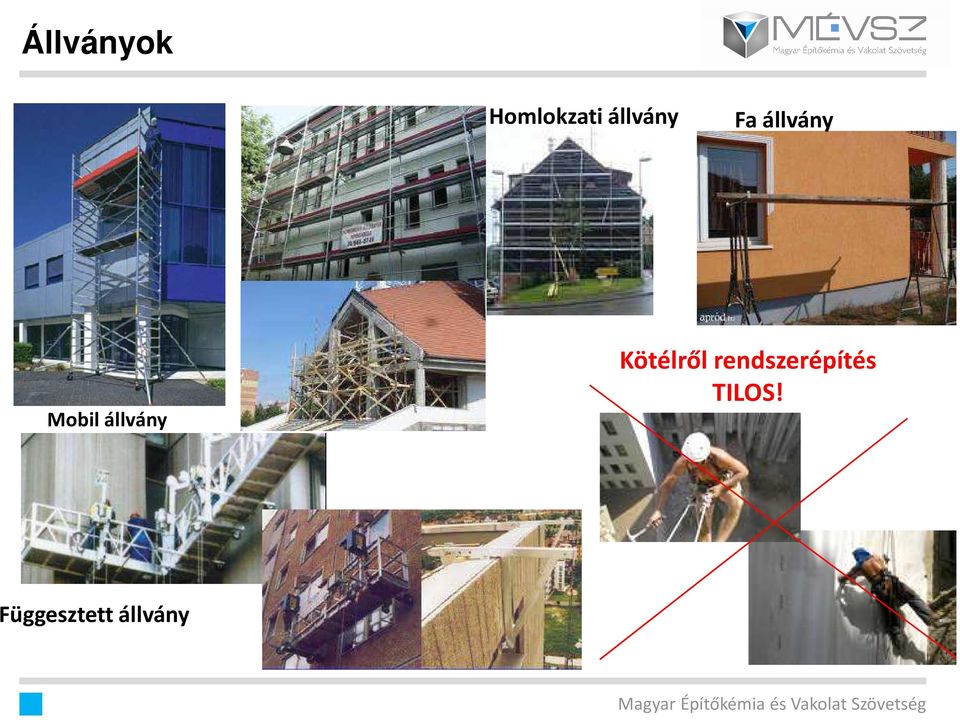

10 Állványok Homlokzati állvány Fa állvány Mobil állvány Kötélről rendszerépítés TILOS! Függesztett állvány

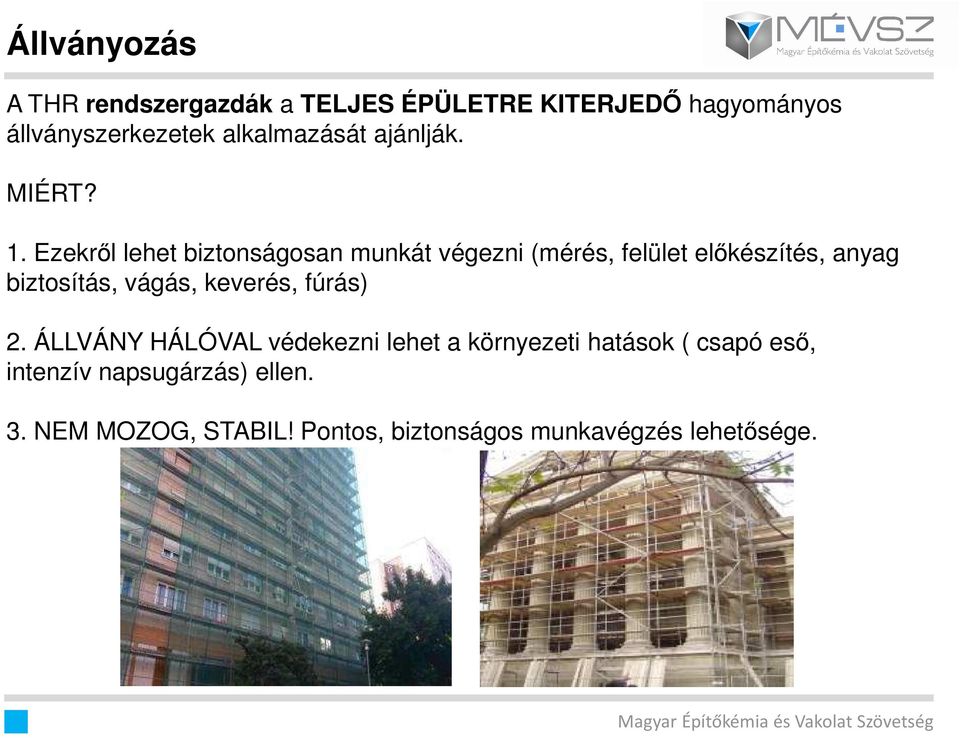

11 Állványozás A THR rendszergazdák a TELJES ÉPÜLETRE KITERJEDİ hagyományos állványszerkezetek alkalmazását ajánlják. MIÉRT? 1. Ezekrıl lehet biztonságosan munkát végezni (mérés, felület elıkészítés, anyag biztosítás, vágás, keverés, fúrás) 2. ÁLLVÁNY HÁLÓVAL védekezni lehet a környezeti hatások ( csapó esı, intenzív napsugárzás) ellen. 3. NEM MOZOG, STABIL! Pontos, biztonságos munkavégzés lehetısége.

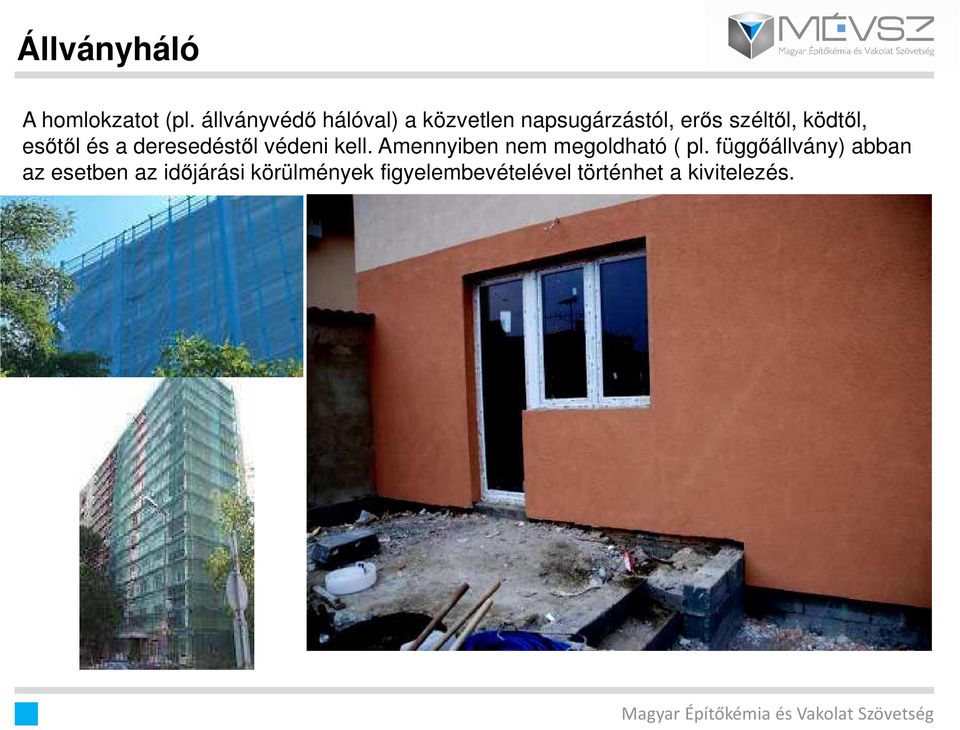

12 Állványháló A homlokzatot (pl. állványvédı hálóval) a közvetlen napsugárzástól, erıs széltıl, ködtıl, esıtıl és a deresedéstıl védeni kell. Amennyiben nem megoldható ( pl. függıállvány) abban az esetben az idıjárási körülmények figyelembevételével történhet a kivitelezés.

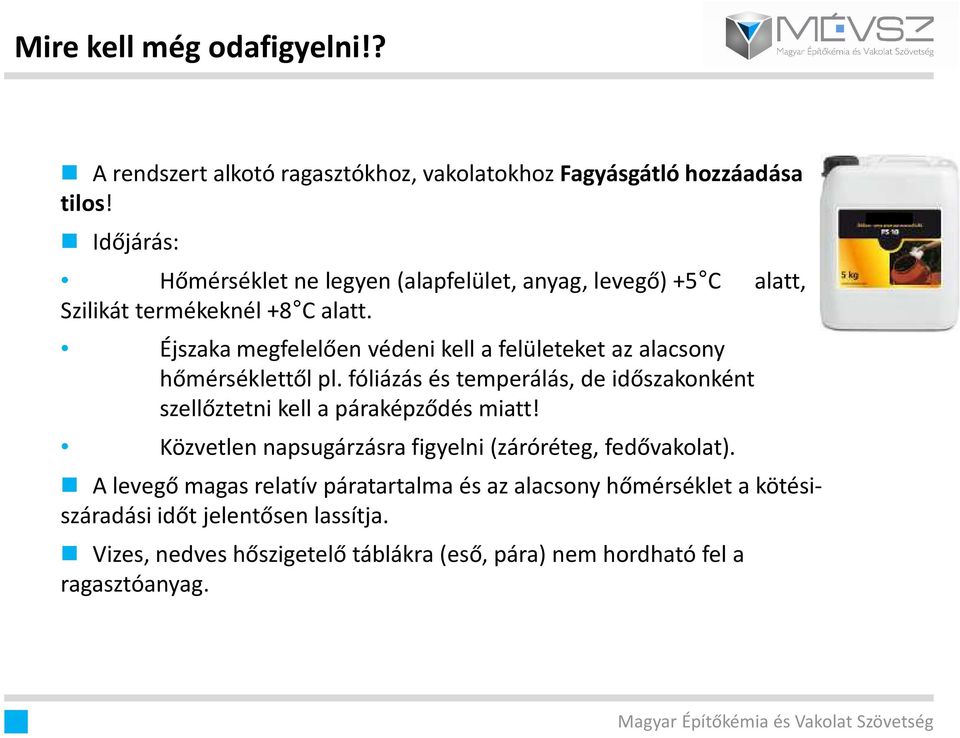

13 Mire kell még odafigyelni!? A rendszert alkotó ragasztókhoz, vakolatokhoz Fagyásgátló hozzáadása tilos! Időjárás: Hőmérséklet ne legyen (alapfelület, anyag, levegő) +5 C alatt, Szilikát termékeknél +8 C alatt. Éjszaka megfelelően védeni kell a felületeket az alacsony hőmérséklettől pl. fóliázás és temperálás, de időszakonként szellőztetni kell a páraképződés miatt! Közvetlen napsugárzásra figyelni(záróréteg, fedővakolat). A levegő magas relatív páratartalma és az alacsony hőmérséklet a kötésiszáradási időt jelentősen lassítja. Vizes, nedves hőszigetelő táblákra (eső, pára) nem hordható fel a ragasztóanyag.

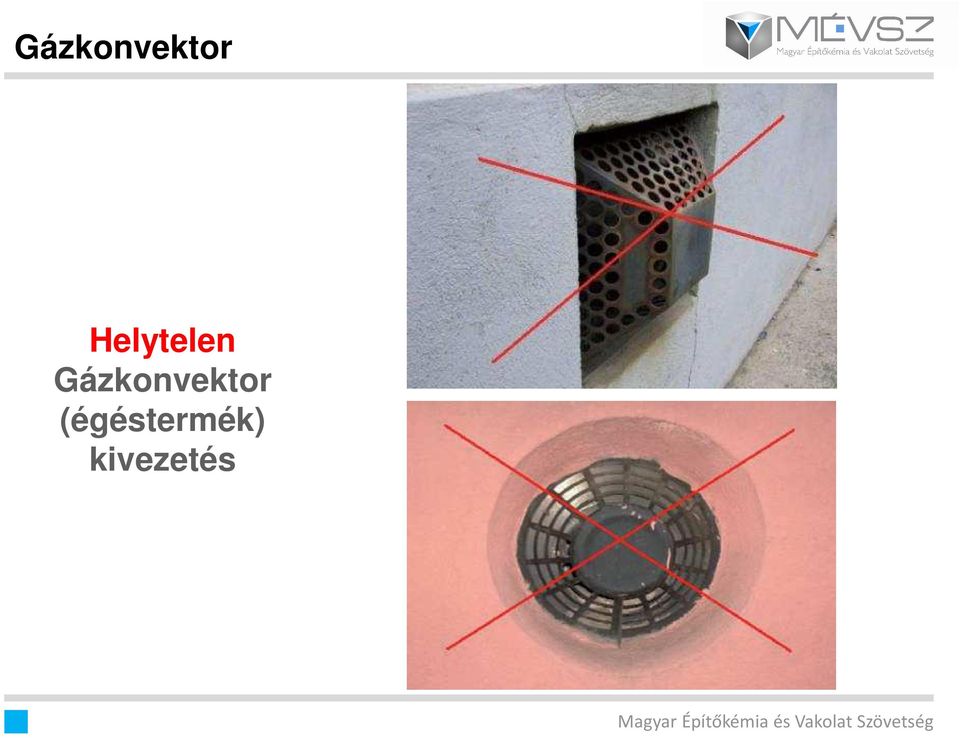

14 Gázkonvektor Helytelen Gázkonvektor (égéstermék) kivezetés

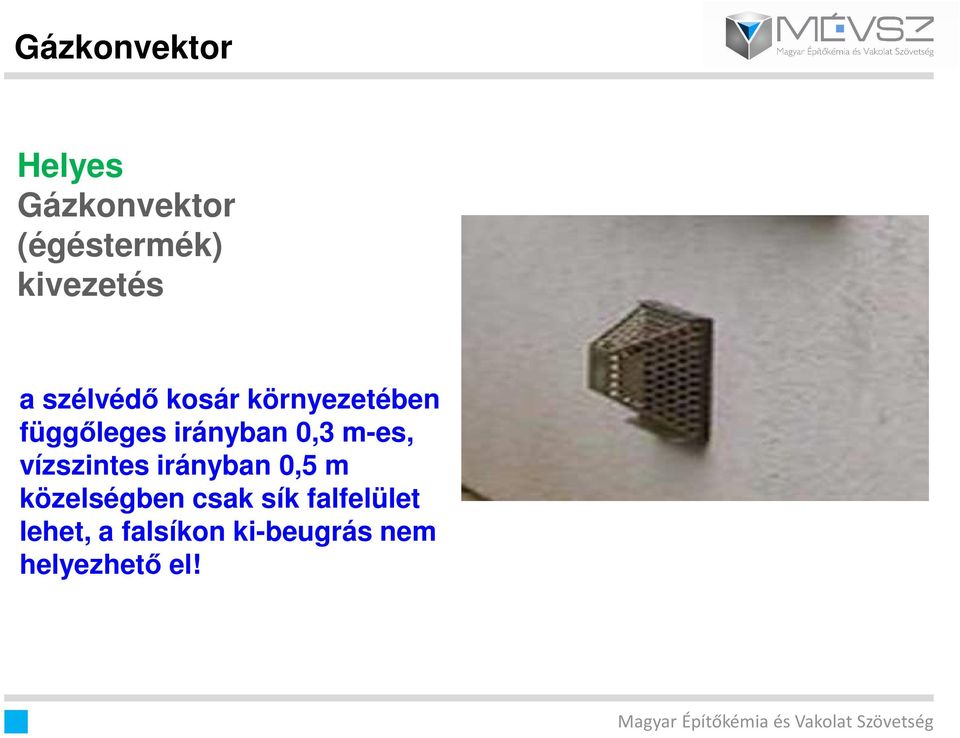

15 Gázkonvektor Helyes Gázkonvektor (égéstermék) kivezetés a szélvédı kosár környezetében függıleges irányban 0,3 m-es, vízszintes irányban 0,5 m közelségben csak sík falfelület lehet, a falsíkon ki-beugrás nem helyezhetı el!

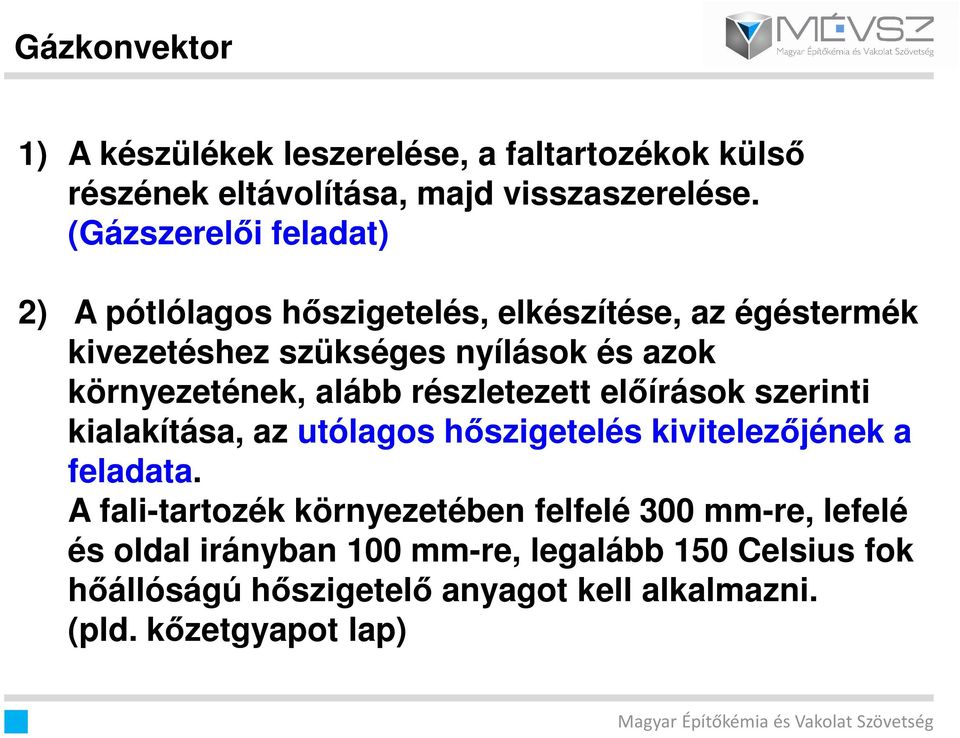

16 Gázkonvektor 1) A készülékek leszerelése, a faltartozékok külsı részének eltávolítása, majd visszaszerelése. (Gázszerelıi feladat) 2) A pótlólagos hıszigetelés, elkészítése, az égéstermék kivezetéshez szükséges nyílások és azok környezetének, alább részletezett elıírások szerinti kialakítása, az utólagos hıszigetelés kivitelezıjének a feladata. A fali-tartozék környezetében felfelé 300 mm-re, lefelé és oldal irányban 100 mm-re, legalább 150 Celsius fok hıállóságú hıszigetelı anyagot kell alkalmazni. (pld. kızetgyapot lap)

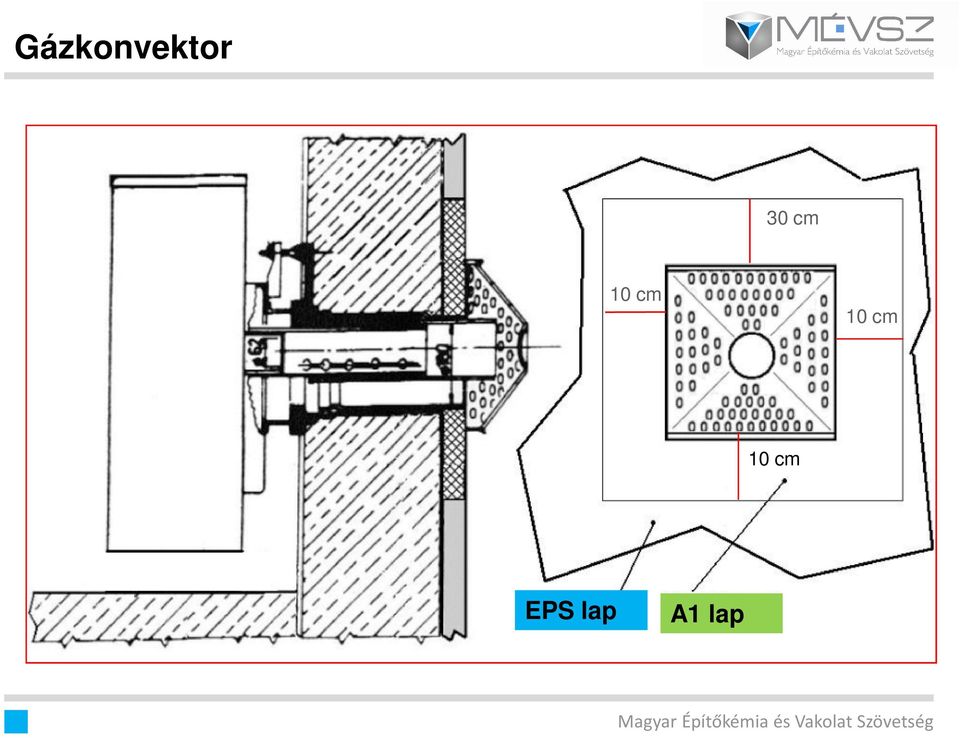

17 Gázkonvektor 30 cm 10 cm 10 cm 10 cm EPS lap A1 lap

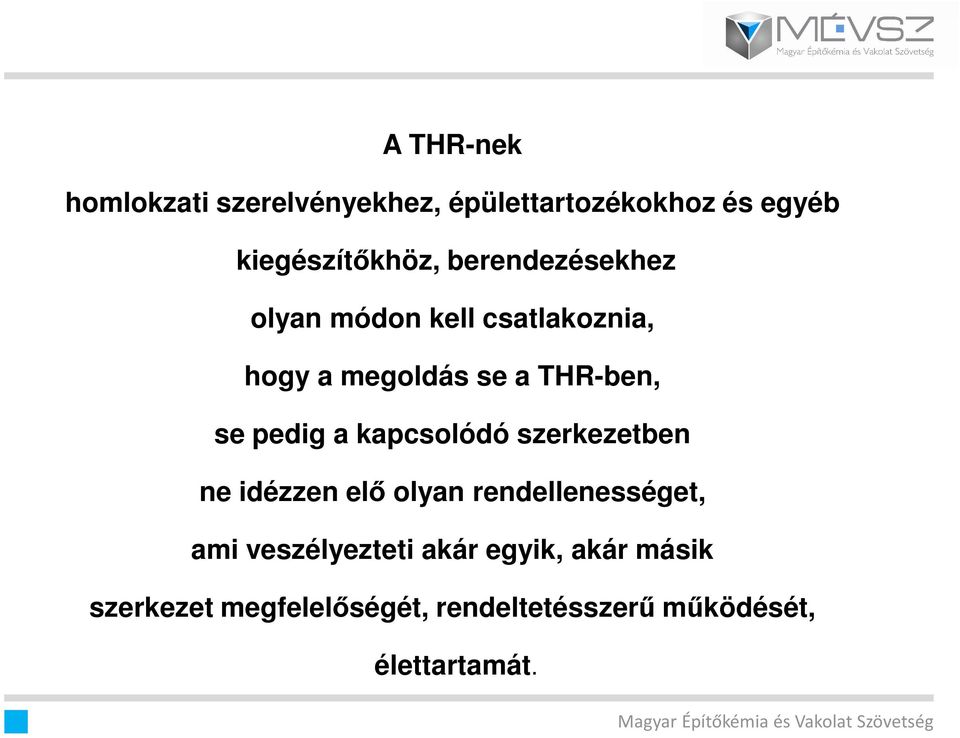

18 A THR-nek homlokzati szerelvényekhez, épülettartozékokhoz és egyéb kiegészítıkhöz, berendezésekhez olyan módon kell csatlakoznia, hogy a megoldás se a THR-ben, se pedig a kapcsolódó szerkezetben ne idézzen elı olyan rendellenességet, ami veszélyezteti akár egyik, akár másik szerkezet megfelelıségét, rendeltetésszerő mőködését, élettartamát.

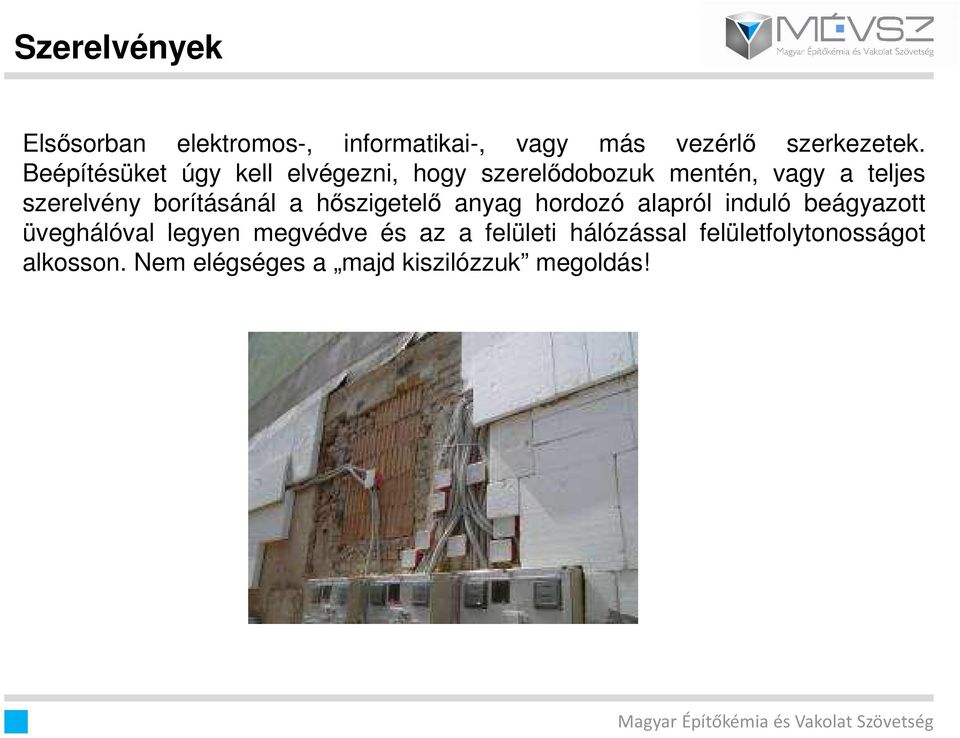

19 Szerelvények Elsısorban elektromos-, informatikai-, vagy más vezérlı szerkezetek. Beépítésüket úgy kell elvégezni, hogy szerelıdobozuk mentén, vagy a teljes szerelvény borításánál a hıszigetelı anyag hordozó alapról induló beágyazott üveghálóval legyen megvédve és az a felületi hálózással felületfolytonosságot alkosson. Nem elégséges a majd kiszilózzuk megoldás!

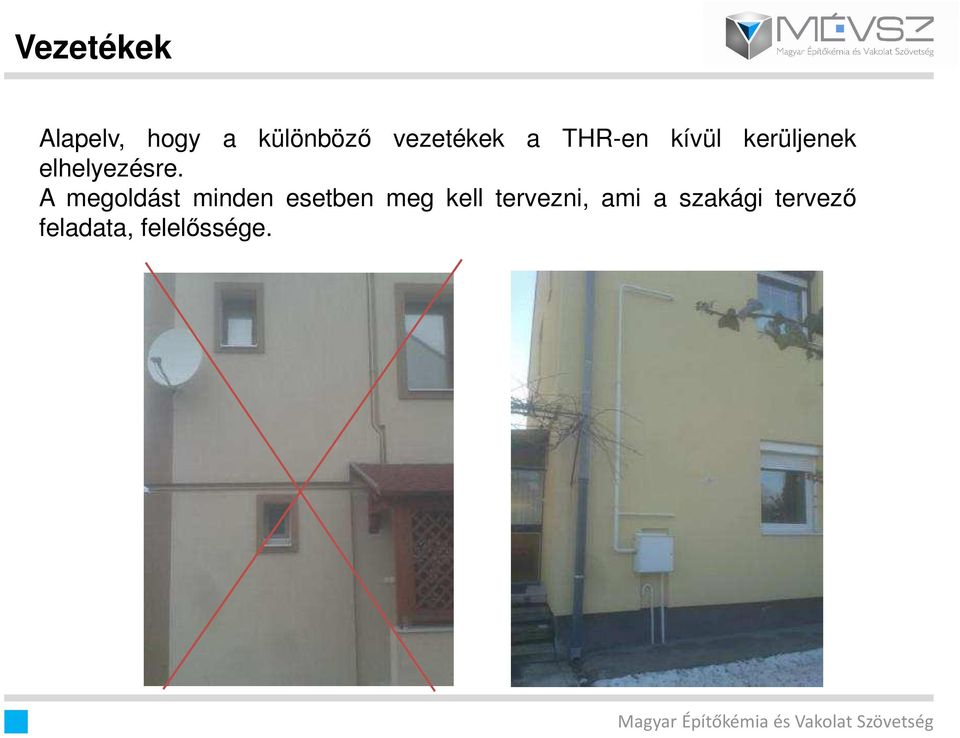

20 Vezetékek Alapelv, hogy a különbözı vezetékek a THR-en kívül kerüljenek elhelyezésre. A megoldást minden esetben meg kell tervezni, ami a szakági tervezı feladata, felelıssége.

21 Ereszcsatlakozás Csüngı ereszhez csatlakozó THR felépítése elıtt itt is elsı mozzanat a hordozó alapra olyan üvegháló sáv beágyazása, ami túllógatva lehetıvé teszi a folytonos kérgesítését a hıszigetelı anyagnak, annak típusától függetlenül. Ha szükséges az ereszburkolatot vissza kell bontani, hogy a homlokzat felsı síkjáig érhessen a THR.

22 Homlokzati szellızık A szellızı vezetéket határoló hıszigetelı anyagot teljes felületen kell felragasztani az alóla induló beágyazott üveghálóra és azt a vezeték mellett is beágyazva kell átfordítani a homlokzati síkra, ahol átfedéses toldással kell biztosítani a kéreg felületfolytonosságát.

23 Ablakpárkány A párkánylefedés alá megfelelıen terhelhetı hıszigetelı anyagot kell beépíteni teljes felületen ragasztva, a szükséges lejtés kialakításával. A felületerısítés ebben az esetben is a hıszigetelés alól indul és folytonos beágyazással átfordul a homlokzati síkra.

24 Attika-csatlakozás Attika falon a THR homlokzati és tetı felöli belsı oldali kialakítása mindig eltérı összetételő míg lefedése egy harmadik konstrukció. Homlokzaton az épületen általánosan készülı összeállítás, a belsı oldalon lábazat -kénti kialakítás zártcellás és magas hıtőréső hıszigetelıvel, míg az attikafal tetején lejtésképzı, nagy terhelhetıségő, magas hıtőréső anyagból. Mindezeken folytonos beágyazott üveghálós kérgesítés. Homlokzaton az épületen általánosan használt vakolat, belsı oldalon általában javasolt a lábazatvakolat, lefedésre az építészetileg igényelt fémlemez, vagy mőkı lefedés vízorros kialakítással, megfelelı lejtéssel.

25 Nagyobb terhet képviselı szerelvények Védıtetı, fali-pergola, Napellenzı kihajtható árnyékoló ponyvák árnyékoló berendezés, kültéri klímaegység, parabolaantenna Védıtetıknél általános megoldás pl. a fagerenda tartófalra történı rögzítése, majd ahhoz alul és felül csatlakozó THR kialakítása. Javasolható a hüvelyes csavarokkal történı rögzítés alkalmazásával a gerenda THR-en keresztüli rögzítése. THR-re kerülı pl. antennatartó a hıszigetelésen áthaladó -távtartó- fém (acél, vagy alumínium) hüvelyen átmenı csavarral, mőanyag dőbellel a teherhordó falba horgonyozva biztonsággal rögzíthetı.

26 Kisebb terhet képviselı szerelvények Postaláda, cégtábla, reklámhordozók, házszám, világító testek, stb. Kisebb terheket képes a THR kérge is hordozni, un. spirál-dőbelek elıfúrás nélküli becsavarásával kialakított rögzítési helyeken. Szükség esetén duplahálózással, nagyobb terhelhetıségő hıszigetelı betéttel, hıszigetelés teljes felülten történı felragasztásával fokozható a rögzítési körzet teherbíró képessége.

27 Indulás Indulási készlet ahhoz, hogy a THR építése során a legtöbb adódó kihívásnak eleget tudjon tenni a kivitelezı.

28 Lábazatképzés Lábazati indítóprofil vagy vízorros élvédı (Indítóprofil alumíniumból, vízorros kiképzéssel.) kb cm-ként rögzítés Az alapfelület egyenetlenségeinél hézagkiegyenlítı ék használata. A lábazati indítóprofilokat az indítóprofil toldóval egymáshoz illeszthetı. Külsı sarkoknál az indítóprofilból alakítjuk ki a sarokprofilt.

29 Lábazatképzés A hıszigetelı rendszer Lapok építése készülhet indító profilról, vagy profil nélkül aláhálózással.

30 Ragasztók keverése Alacsony fordulatszámon mőködı elektromos keverıvel (keverıszár) homogénre és csomómentesre keverjük. Csak tiszta hideg víz adható porragasztókhoz! Ragasztópaszta + Cement Cementmentes ragasztó

31 Ragasztófelhordás EPS-re A ragasztót a perem-pont módszerrel kell felhordani (vagy teljes felületen történhet). Az érintkezési felület az alapfelülettel legalább 40 % legyen. A táblák hátoldalának szélein körbe egy kb. 5 cm széles csíkot, és a tábla középen min. 3 darab tenyérnyi ragasztópogácsát ( kb. 15 cm) kell felhordani (dőbel alatt kötelezı). Az egyenetlenségeket max. 10 mm-ig lehet ragasztótapasszal kiegyenlíteni.

32 Ragasztófelhordás ásványgyapotra A táblák hátoldalának szélein körbe elıször egy vékony ragasztóréteget,(vagy teljes felületen történhet) majd egy kb. 5 cm széles csíkot és a tábla középen min. 3 darab tenyérnyi ragasztópogácsát ( kb. 15 cm) kell felhordani. Az érintkezési felület az alapfelülettel legalább 40 % legyen.

33 Szigetelılapok felhelyezése Csak egész szigetelılapokat rakunk fel alulról felfelé haladva, egymáshoz szorosan illesztve, hézagmentesen és kötésben. A szigetelı lapok felrakásánál figyelni kell, hogy a lapok vízszintben legyenek és hézagmentesen illeszkedjenek. A maradék darabok (legkisebb szélesség 15 cm) felhasználása kizárólag a homlokzatfelület belsejében megengedett, az épület sarkainál nem. A lapillesztésekbe nem szabad ragasztónak kerülnie.

34 Szigetelılapok felhelyezése Az épület sarkainak kialakítása is kötésben fogazottan történik. Itt csak egész és fél lemezeket szabad elhelyezni.

35 Szigetelılapok felhelyezése A lapillesztéseknek nem szabad a falnyílások (ablak-, ajtónyílások) sarkain átmennie. richtig helyes rossz

36 Szigetelılapok felhelyezése A beillesztett hıszigetelı lapot beállítás után már nem szabad elmozdítani. A ragasztó kötése után (min.24 óra) a polisztirollapokat át kell csiszolni és meg kell tisztítani. Az ásványgyapot táblákat nem kell átcsiszolni. (vastagabb ragasztóréteg)

37 Hıszigetelı anyagok vágása A hıszigetelı rendszer hıszigetelı anyagainak vágása késsel, főrésszel, olvasztva vágóval történik a helyszínen.

38 Dőbelezés Ha dőbelezés szükséges, akkor a szigetelılapok felragasztása után min. 24 óra elteltével lehet elkezdeni. Ragasztott + dőbeles rögzítés esetén a ragasztó tart, a dőbel biztosít. A dőbelkialakításoknál a tányérrészre a tapaszréteg felhordása elıtt min. 12 órával rendszerragasztóval kiegyenlítést (max. 1mm) kell végezni.

39 Dőbelhosszúság kiszámolása Szigetelı lap vastagsága: Ragasztóágy: Régi vakolat (HA VAN): Rögzítés mélysége pl.: Dőbelhosszúság: 155 mm 100 mm 10 mm 20 mm 25 mm 155 mm

40 Dőbelezés Helyes dőbelszerelés Dőbel szigetelıpogácsával

41 Dőbelezés Túl magasan ültetett dőbel Túl mélyen ültetett dőbel Hibás dőbelszerelés

42 Hıszigetelési- és diagonális rátéteket, díszítı profilokat, élvédıket a teljes felület egységes hálózása elıtt kell beépíteni.

43 Kiegészítı üvegszövet ágyazás Az ablak- és ajtónyílások sarkai felett ferdén egy kb. 20 cm széles és kb. 33 cm hosszú üvegszövet csíkot kell beágyazni, mielıtt az egész felületre rendszerragasztó kerül felhordásra. Üvegszövet ágyazás a belsı saroknál

44 Sarokvédı szegély hálóval Mőanyag Alumínium Élvédı használatánál az üvegszövetnek az élvédıket takarva 20 cm-re át kell fednie az éleket.

45 Vízorros élvédı szegély hálóval Vízorros sarokvédı szegély mőanyagból a vízszintes pozitív élek képzéséhez, szemöldök kialakításához, redınyökhöz, erkélyekhez, stb. Vízorros élvédı

46 Tágulási profil Hıszigetelı rendszerek szerkezeti dilatációjáinál. Tágulási profil E (homlokzati felületek dilatációjához) Tágulási profil V (homlokzatok sarkainál) 5-25 mm fugaszélességig. Csapóesınek ellenáll.

47 Fugaszigetelı szalag Elıpréselt, öntapadó, önduzzadó szigetelı szalag impregnált oldalfelülettel. Csapóesınek ellenáll Fugaszigetelı szalag

48 Üvegszövet ágyazása Ragasztót egy rozsdamentes fogazott simítóval (10 mm fogazású) kell felhordani legalább 3 mm vastagságban. Mindig a friss ragasztórétegbe ágyazzuk be az üvegszövetet győrıdésmentesen, mindvégig fentrıl-lefelé, függıleges csíkokban, legalább 10 cm széles átfedéssel kell beágyazni. Az üvegszövetnek nem szabad látszódnia Húzószilárdság > 40 N/mm, lúgálló Dupla üvegszövet rétegnél a második tapaszréteget legkorábban 1 nappal késıbb lehet felhordani 10 cm

49 Üvegszövet ágyazása A felületerısítı üvegszövet beágyazás: a hıszigetelés felragasztása elıtt az alapra kell ragasztani (kávákban, eresz alatt, attika-lefedésnél, stb.).

50 Nyílászáró 1. Hálósáv ragasztása körbe a kávába 2. Homlokzati hıszigetelés felragasztása, majd a kávabélés hıszigetelése 3. Hálósáv visszafordítása

51 Nyílászáró 4. Felületi hálózás és annak befordítása kávába, majd sarkokba L alakú hálórátét 5. Ablak beépítése, majd alapozás és színezés

52 Üvegszövet ágyazása A friss ragasztórétegbe az üvegszövetet győrıdésmentesen, mindvégig fentrıl-lefelé, függıleges csíkokban legalább 10 cm széles átfedéssel kell beágyazni. Az üvegszövet mintázatának nem szabad látszódnia (2/3-1/3 szabály).

53 Üvegszövet ágyazása Helyes kialakítás

54 Megfelelı ágyazás?

55 Megfelelı ágyazás? Az üvegszöveten legalább 1 mm ragasztófedésnek kell lennie.

56 Helytelen kivitelezés Nem megfelelı üvegszövet lezárás

57 Rendszerragasztó rétegvastagsága Névleges rétegvastagság mm Minimális rétegvastagság mm Közepes rétegvastagság mm Üvegszövet elhelyezése a ragasztó rétegben Alkalmazott hőszigetelőlap 3 2,5 2,8 középre EPS, FormEPS, ásványihab 6 3 4,5 külső harmadba EPS, FormEPS, MW, ICB, ásványihab külső harmadba MW, ICB, ásványihab

58 Rossz anyagválasztás! Ha az üvegszövet nem lúgálló

59 Alapozás Alapfelület nedvszívás kiegyenlítésére és tapadásjavítóként Feldolgozás: Az alapozóréteg felhordása elıtt a gyártó adatai szerinti várakozási idıt be kell tartani (20 C és 70% relatív páratartalom esetén; függ a levegı hımérsékletétıl és a páratartalomtól). Az alapozást teljes felületen és egyenletesen kell felhordani. Alapozó száradási ideje a gyártó adatai szerint.

60 A színezıvakolatok felületi megjelenése kapart hatású felület hengerelt felület dörzsölt, gördülı szemcsés felület dekor

61 Színezővakolatok A színes fedıréteg összetétele kötıanyagok - zsákos, poralakú nemesvakolatok: szervetlen:cement, mészhidrát - vödrös kiszereléső színezı vakolatok, alapozók, festékek: szerves: -polimer diszperziós -szilikon vegyes: szilikát töltıanyagok: kvarchomok, mészkő/dolomit őrlemény, titán dioxid Befolyásolják a színező vakolatok színezhetőségét, fehérségét, textúráját, felületi megjelenését. tulajdonság javító anyagok: hidrofobizáló adalék nő a vízlepergető képesség, filmképzési segédanyagok nyitott idő, felületi film konzerválók-alga/gomba fertőzés, elemi szálak ( műanyag, cellulóz) javul a szilárdság csökken száradási-zsugorodási repedési hajlam gyártási segédanyagok (vödrös anyagoknál) vízkezelők, edénykonzerválók, sűrítők, habzásgátlók, diszpergálók, nedvesítők színezı pigmentek szervetlen, szerves A színező vakolatok színtartósságát jelentősen befolyásolja a szerves paszták használata.

62 Anyagismeret Különbözı kötıanyagú színezıvakolatok tulajdonságai

63 Nemesvakolatok+Vékonyvakolatok A vékonyvakolatokat lassú fordulatszámon mőködı keverıvel alaposan át kell keverni. A vékonyvakolatok feldolgozási konzisztenciáját egy kevés víz hozzáadásával be lehet állítani. A kívánt szemcseméret vastagságában kell felhordani rozsdamentes simítóval. Egyenletesen és megszakítás nélkül kell dolgozni. Dörzsölt struktúra: Rövid száradás után a mőanyag dörzsölıvel körkörösen, vízszintesen vagy függılegesen alakítjuk ki a struktúrát. Kapart hatású struktúra: Felhordás után közvetlenül mőanyag dörzsölıvel körkörösen alakítjuk ki a struktúrát.

64 Összegzés - ajánlás Alapfelület vizsgálata és megfelelı elıkészítése. Elıírt minıségő RENDSZERTERMÉKEK beépítése megfelelı szaktudással rendelkezı kivitelezıkkel és minıségő szerszámokkal. Megfelelı idıjárási körülmények. Száradási-kötési idık betartása. Kérdések esetén a rendszer gyártójánál tájékozódás.
