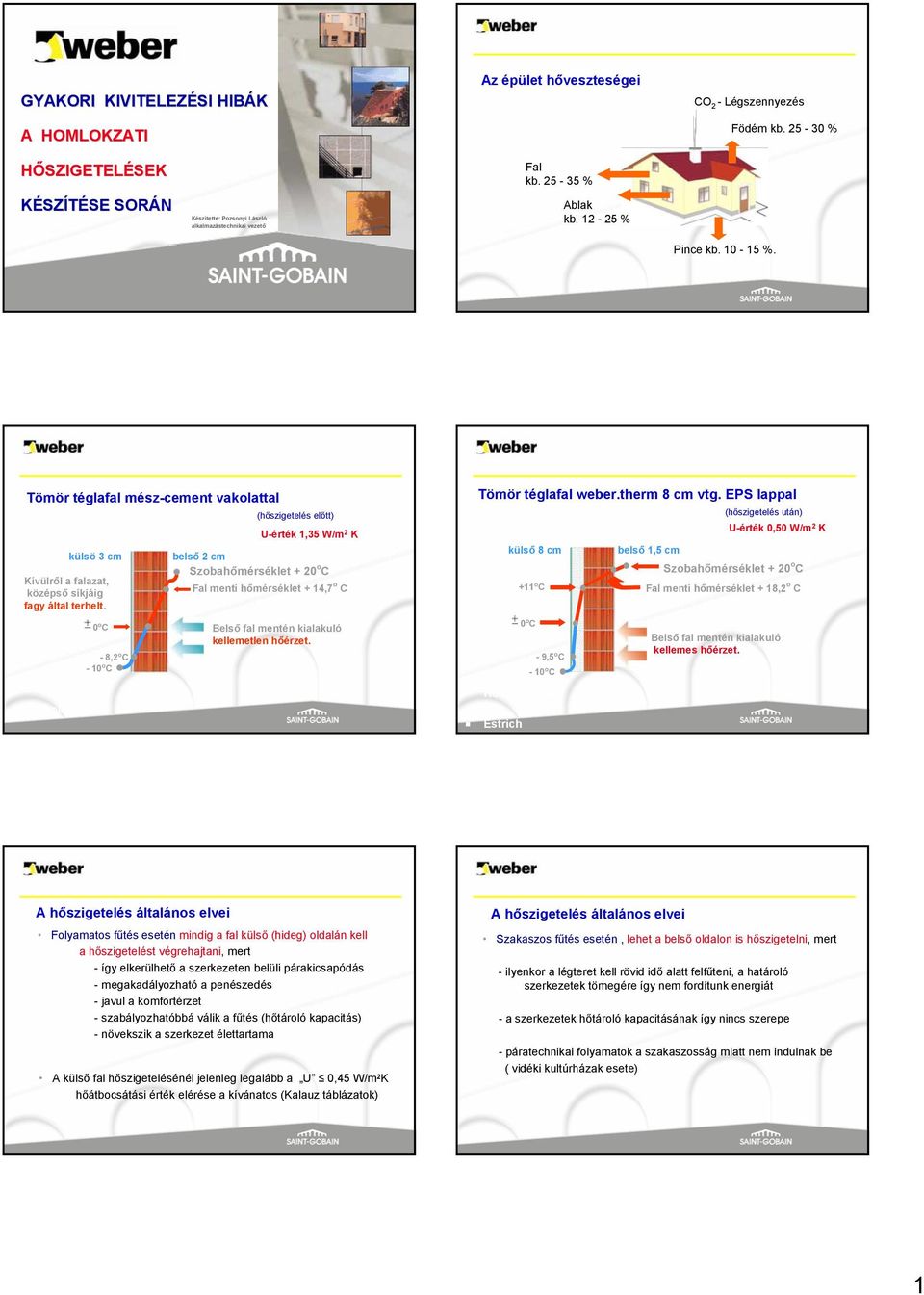

1 GYAKORI KIVITELEZÉSI HIBÁK A HOMLOKZATI Az épület hőveszteségei CO 2 - Légszennyezés Födém kb % HŐSZIGETELÉSEKSEK KÉSZÍTÉSE SE SORÁN Készítette: Pozsonyi László alkalmazástechnikai vezető Fal kb % Ablak kb % Pince kb %. Tömör téglafal mész-cement vakolattal Vakolatok külsö 3 cm Kívülről a falazat, középső síkjáig fagy által terhelt. -8,2 o C -10 o C (hőszigetelés előtt) U-érték 1,35 W/m 2 K belső 2 cm Szobahőmérséklet + 20 o C Fal menti hőmérséklet + 14,7 o C 0 o C Belső fal mentén kialakuló kellemetlen hőérzet. Tömör téglafal weber.therm 8 cm vtg. EPS lappal Homlokzatok Estrich külső 8 cm +11 o C 0 o C -9,5 o C -10 o C belső 1,5 cm (hőszigetelés után) U-érték 0,50 W/m 2 K Szobahőmérséklet + 20 o C Fal menti hőmérséklet + 18,2 o C Belső fal mentén kialakuló kellemes hőérzet. A hőszigetelés általános elvei Folyamatos fűtés esetén mindig a fal külső (hideg) oldalán kell a hőszigetelést végrehajtani, mert - így elkerülhető a szerkezeten belüli párakicsapódás - megakadályozható a penészedés - javul a komfortérzet - szabályozhatóbbá válik a fűtés (hőtároló kapacitás) - növekszik a szerkezet élettartama A külső fal hőszigetelésénél jelenleg legalább a U 0,45 W/m 2 K hőátbocsátási érték elérése a kívánatos (Kalauz táblázatok) A hőszigetelés általános elvei Szakaszos fűtés esetén, lehet a belső oldalon is hőszigetelni, mert - ilyenkor a légteret kell rövid idő alatt felfűteni, a határoló szerkezetek tömegére így nem fordítunk energiát - a szerkezetek hőtároló kapacitásának így nincs szerepe - páratechnikai folyamatok a szakaszosság miatt nem indulnak be ( vidéki kultúrházak esete) 1

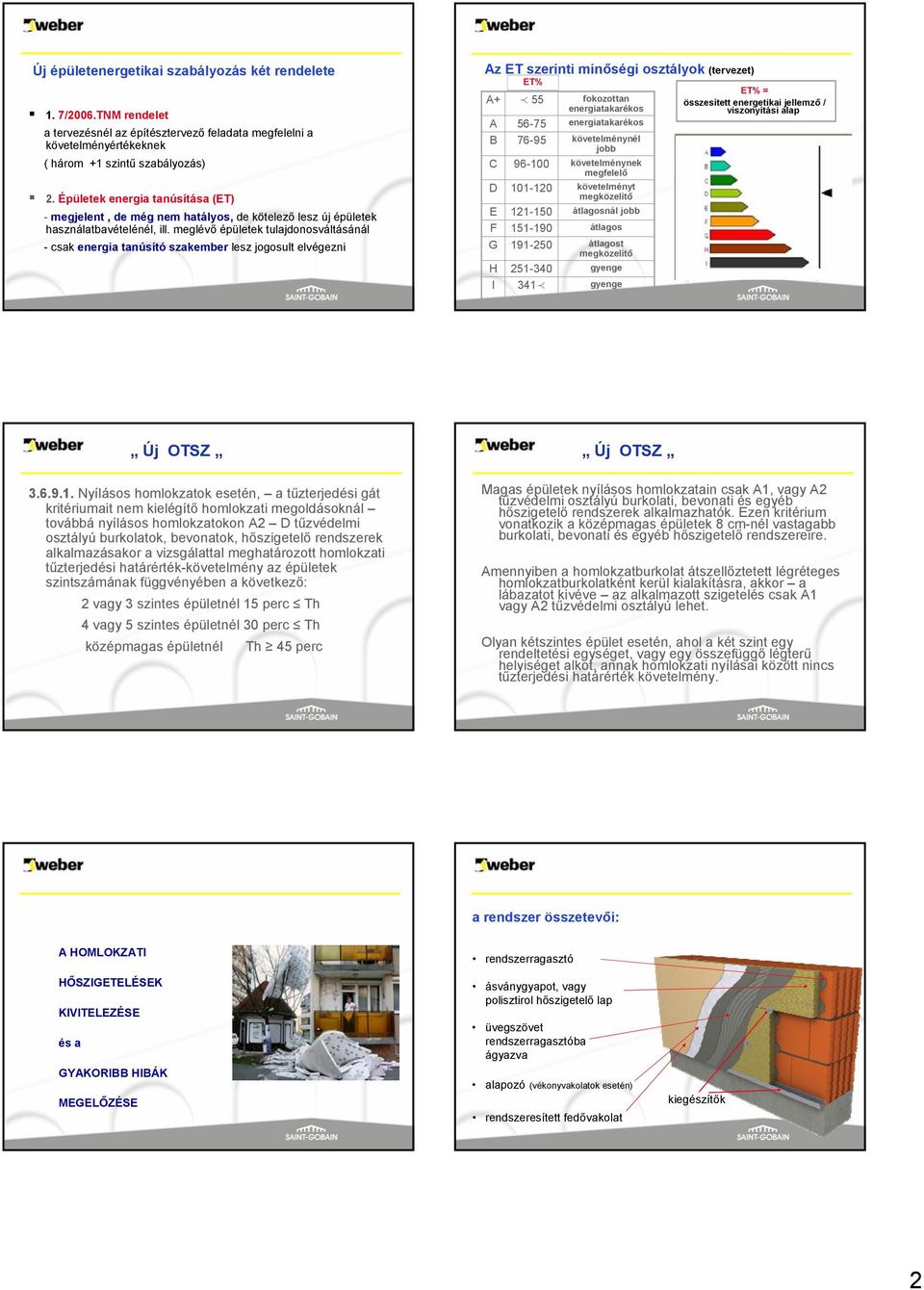

2 Új épületenergetikai szabályozás két rendelete 1. 7/2006.TNM rendelet a tervezésnél az építésztervező feladata megfelelni a követelményértékeknek ( három +1 szintű szabályozás) 2. Épületek energia tanúsítása (ET) - megjelent, de még nem hatályos, de kötelező lesz új épületek használatbavételénél, ill. meglévő épületek tulajdonosváltásánál - csak energia tanúsító szakember lesz jogosult elvégezni Az ET szerinti minőségi osztályok (tervezet) ET% A+ 55 A B C D E F G H I fokozottan energiatakarékos energiatakarékos követelménynél jobb követelménynek megfelelő követelményt megközelítő átlagosnál jobb átlagos átlagost megközelítő gyenge gyenge ET% = összesített energetikai jellemző / viszonyítási alap Új OTSZ Nyílásos homlokzatok esetén, a tűzterjedési gát kritériumait nem kielégítő homlokzati megoldásoknál továbbá nyílásos homlokzatokon A2 D tűzvédelmi osztályú burkolatok, bevonatok, hőszigetelő rendszerek alkalmazásakor a vizsgálattal meghatározott homlokzati tűzterjedési határérték-követelmény az épületek szintszámának függvényében a következő: 2 vagy 3 szintes épületnél 15 perc Th 4 vagy 5 szintes épületnél 30 perc Th középmagas épületnél Th 45 perc Új OTSZ Magas épületek nyílásos homlokzatain csak A1, vagy A2 tűzvédelmi osztályú burkolati, bevonati és egyéb hőszigetelő rendszerek alkalmazhatók. Ezen kritérium vonatkozik a középmagas épületek 8 cm-nél vastagabb burkolati, bevonati és egyéb hőszigetelő rendszereire. Amennyiben a homlokzatburkolat átszellőztetett légréteges homlokzatburkolatként kerül kialakításra, akkor a lábazatot kivéve az alkalmazott szigetelés csak A1 vagy A2 tűzvédelmi osztályú lehet. Olyan kétszintes épület esetén, ahol a két szint egy rendeltetési egységet, vagy egy összefüggő légterű helyiséget alkot, annak homlokzati nyílásai között nincs tűzterjedési határérték követelmény. a rendszer összetevői: A HOMLOKZATI HŐSZIGETELÉSEK KIVITELEZÉSE és a GYAKORIBB HIBÁK MEGELŐZÉSE rendszerragasztó ásványgyapot, vagy polisztirol hőszigetelő lap üvegszövet rendszerragasztóba ágyazva alapozó (vékonyvakolatok esetén) rendszeresített fedővakolat kiegészítők 2

3 weber.therm kiegészítők Lábazati sin eszközök, a minőség tökéletesítésére megoldások a rendszer csomóponti kialakításaira gyorsítják a kivitelezést növelik a rendszer élettartamát VAKOLÓPROFILOK VAKOLÓPROFILOK VAKOLÓPROFILOK sarokképzés 3

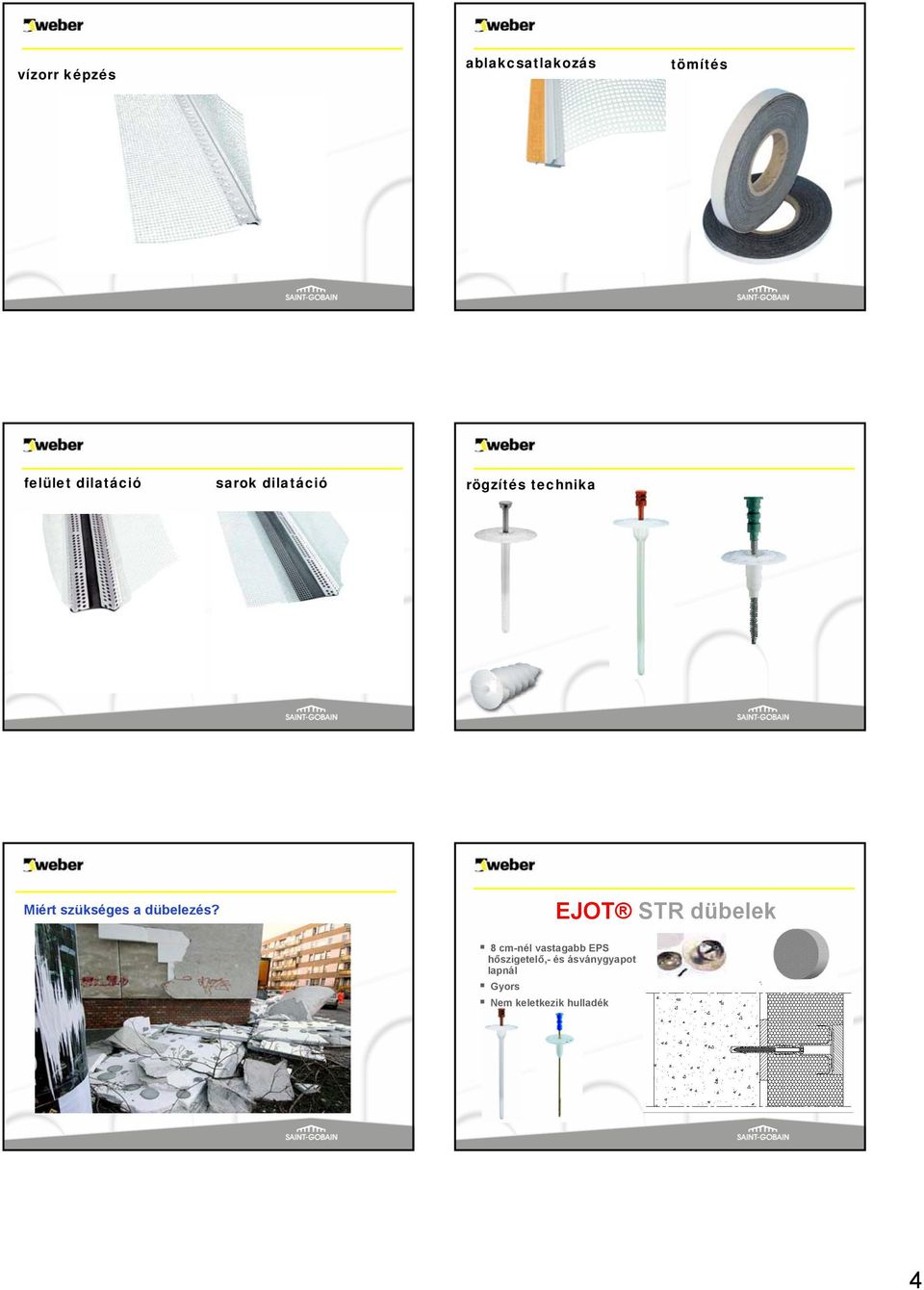

4 vízorr képzés ablakcsatlakozás tömítés felület dilatáció sarok dilatáció rögzítés technika Miért szükséges a dübelezés? EJOT STR dübelek 8 cm-nél vastagabb EPS hőszigetelő,- és ásványgyapot lapnál Gyors Nem keletkezik hulladék 4

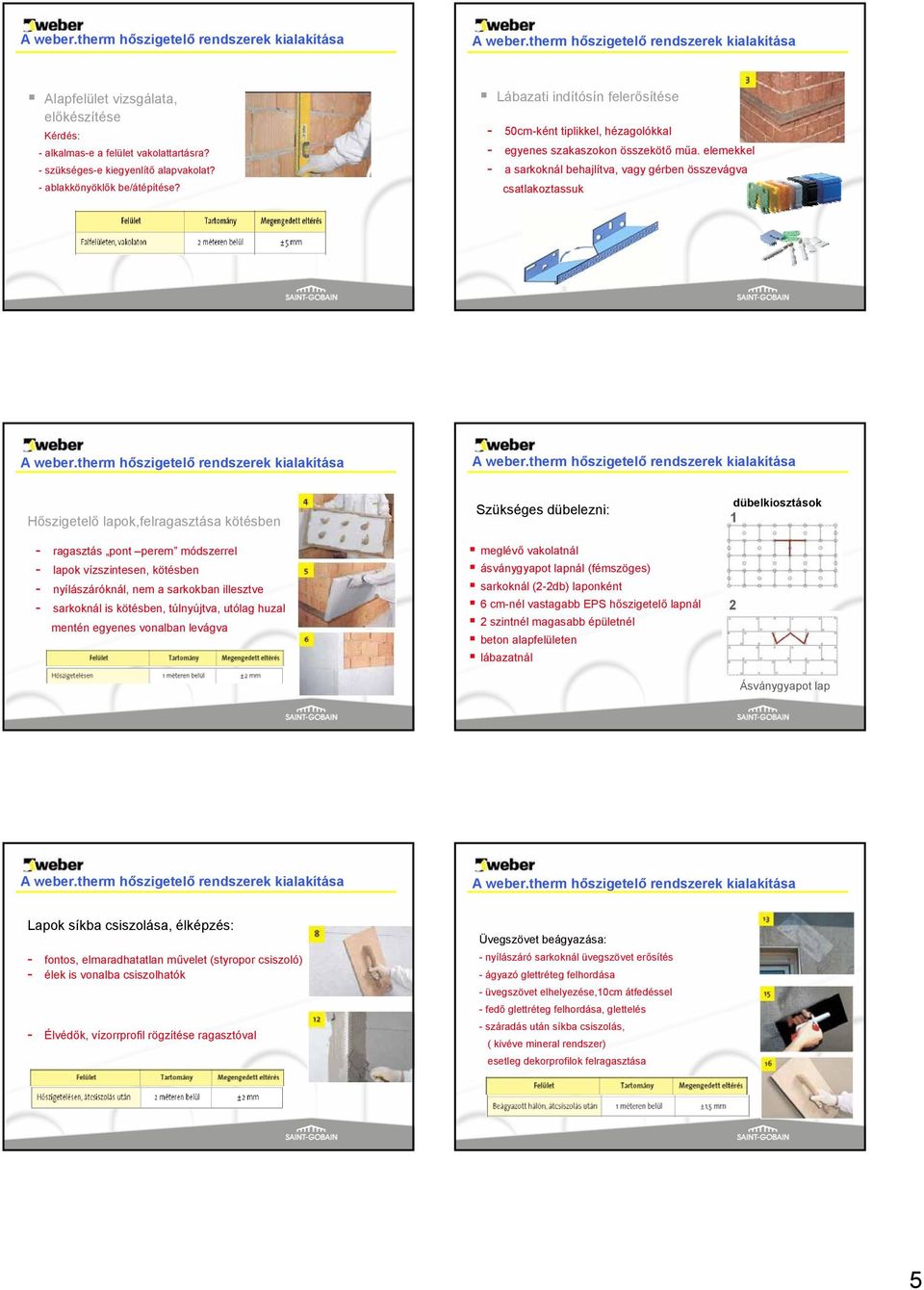

5 Alapfelület vizsgálata, előkészítése Kérdés: - alkalmas-e a felület vakolattartásra? - szükséges-e kiegyenlítő alapvakolat? - ablakkönyöklők be/átépítése? Lábazati indítósín felerősítése - 50cm-ként tiplikkel, hézagolókkal - egyenes szakaszokon összekötő műa. elemekkel - a sarkoknál behajlítva, vagy gérben összevágva csatlakoztassuk Hőszigetelő lapok,felragasztása kötésben - ragasztás pont perem módszerrel - lapok vízszintesen, kötésben - nyílászáróknál, nem a sarkokban illesztve - sarkoknál is kötésben, túlnyújtva, utólag huzal mentén egyenes vonalban levágva Szükséges dübelezni: meglévő vakolatnál ásványgyapot lapnál (fémszöges) sarkoknál (2-2db) laponként 6 cm-nél vastagabb EPS hőszigetelő lapnál 2 szintnél magasabb épületnél beton alapfelületen lábazatnál dübelkiosztások 1 2 Ásványgyapot lap Lapok síkba csiszolása, élképzés: - fontos, elmaradhatatlan művelet (styropor csiszoló) - élek is vonalba csiszolhatók - Élvédők, vízorrprofil rögzítése ragasztóval Üvegszövet beágyazása: - nyílászáró sarkoknál üvegszövet erősítés - ágyazó glettréteg felhordása - üvegszövet elhelyezése,10cm átfedéssel -fedő glettréteg felhordása, glettelés - száradás után síkba csiszolás, ( kivéve mineral rendszer) esetleg dekorprofilok felragasztása 5

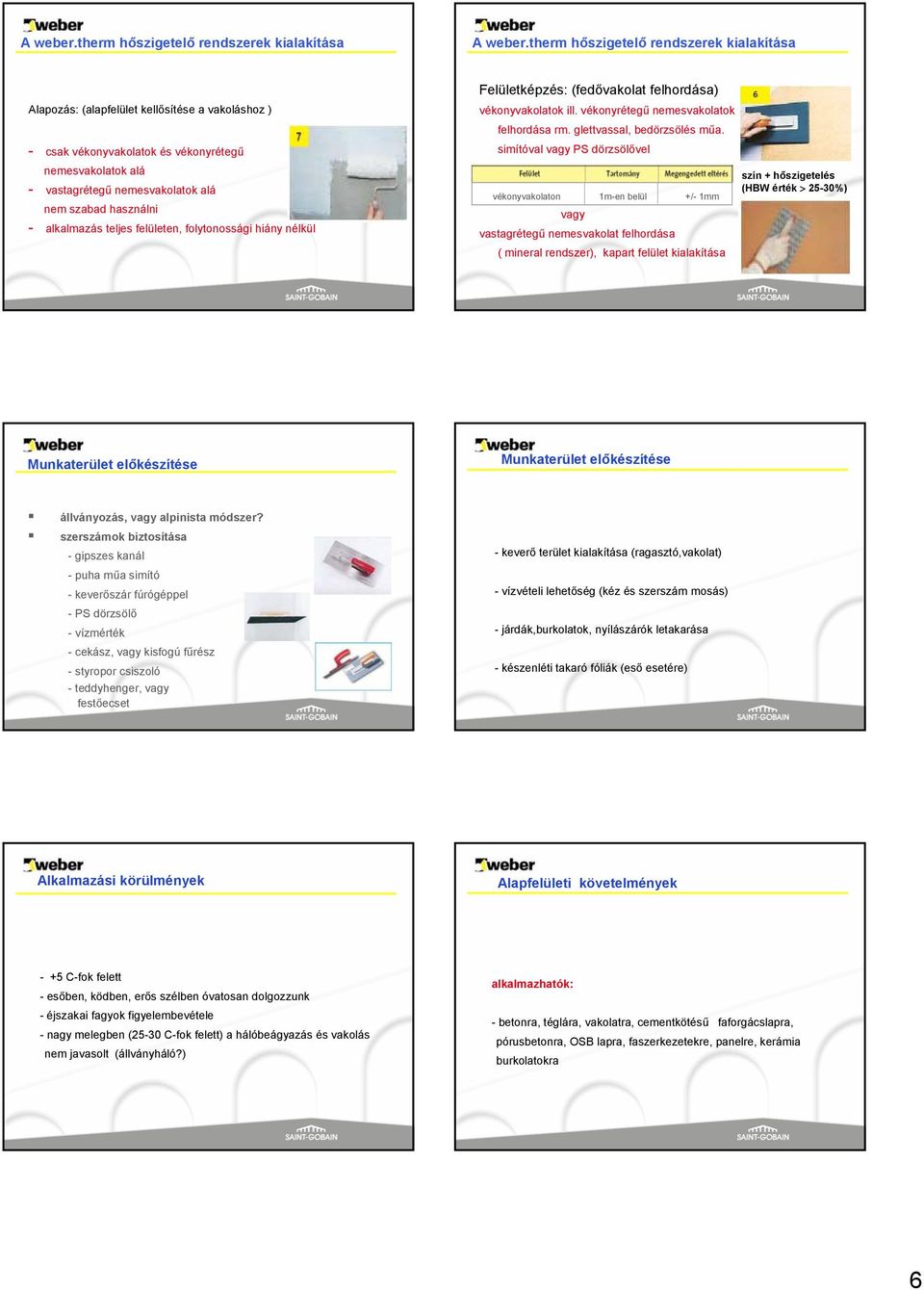

6 Alapozás: (alapfelület kellősítése a vakoláshoz ) - csak vékonyvakolatok és vékonyrétegű nemesvakolatok alá - vastagrétegű nemesvakolatok alá nem szabad használni - alkalmazás teljes felületen, folytonossági hiány nélkül Felületképzés: (fedővakolat felhordása) vékonyvakolatok ill. vékonyrétegű nemesvakolatok felhordása rm. glettvassal, bedörzsölés műa. simítóval vagy PS dörzsölővel vékonyvakolaton 1m-en belül +/- 1mm vagy vastagrétegű nemesvakolat felhordása ( mineral rendszer), kapart felület kialakítása szín + hőszigetelés (HBW érték > 25-30%) Munkaterület előkészítése Munkaterület előkészítése állványozás, vagy alpinista módszer? szerszámok biztosítása - gipszes kanál - puha műa simító - keverőszár fúrógéppel - PS dörzsölő - vízmérték - cekász, vagy kisfogú fűrész - styropor csiszoló - teddyhenger, vagy festőecset -keverő terület kialakítása (ragasztó,vakolat) - vízvételi lehetőség (kéz és szerszám mosás) - járdák,burkolatok, nyílászárók letakarása - készenléti takaró fóliák (eső esetére) Alkalmazási körülmények Alapfelületi követelmények - +5 C-fok felett -esőben, ködben, erős szélben óvatosan dolgozzunk - éjszakai fagyok figyelembevétele - nagy melegben (25-30 C-fok felett) a hálóbeágyazás és vakolás nem javasolt (állványháló?) alkalmazhatók: - betonra, téglára, vakolatra, cementkötésű faforgácslapra, pórusbetonra, OSB lapra, faszerkezetekre, panelre, kerámia burkolatokra 6

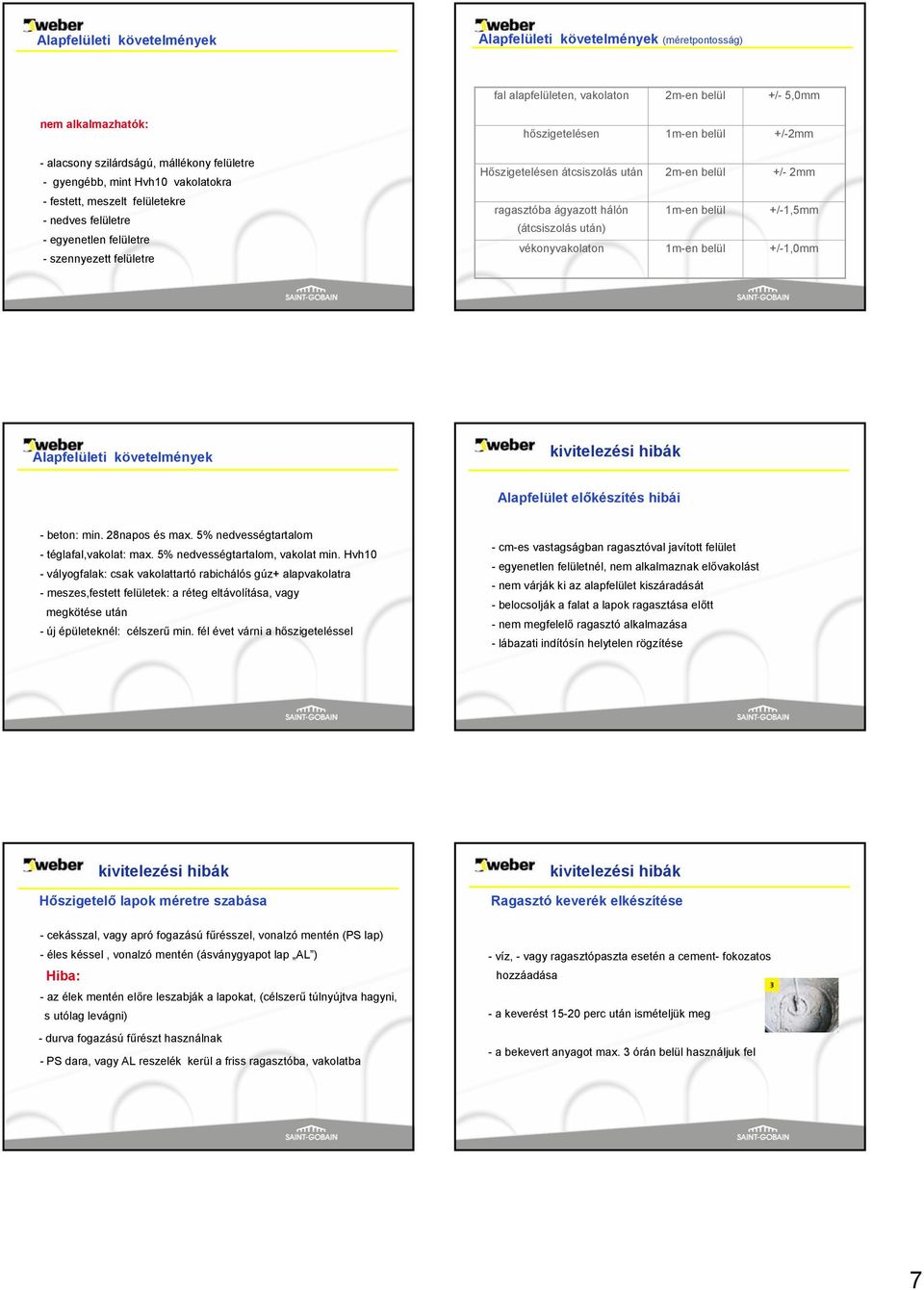

7 Alapfelületi követelmények Alapfelületi követelmények (méretpontosság) fal alapfelületen, vakolaton 2m-en belül +/- 5,0mm nem alkalmazhatók: hőszigetelésen 1m-en belül +/-2mm - alacsony szilárdságú, mállékony felületre - gyengébb, mint Hvh10 vakolatokra Hőszigetelésen átcsiszolás után 2m-en belül +/- 2mm - festett, meszelt felületekre - nedves felületre - egyenetlen felületre - szennyezett felületre ragasztóba ágyazott hálón (átcsiszolás után) vékonyvakolaton 1m-en belül 1m-en belül +/-1,5mm +/-1,0mm Alapfelületi követelmények Alapfelület előkészítés hibái - beton: min. 28napos és max. 5% nedvességtartalom - téglafal,vakolat: max. 5% nedvességtartalom, vakolat min. Hvh10 - vályogfalak: csak vakolattartó rabichálós gúz+ alapvakolatra - meszes,festett felületek: a réteg eltávolítása, vagy megkötése után - új épületeknél: célszerű min. fél évet várni a hőszigeteléssel - cm-es vastagságban ragasztóval javított felület - egyenetlen felületnél, nem alkalmaznak elővakolást - nem várják ki az alapfelület kiszáradását - belocsolják a falat a lapok ragasztása előtt - nem megfelelő ragasztó alkalmazása - lábazati indítósín helytelen rögzítése Hőszigetelő lapok méretre szabása - cekásszal, vagy apró fogazású fűrésszel, vonalzó mentén (PS lap) - éles késsel, vonalzó mentén (ásványgyapot lap AL ) Hiba: - az élek mentén előre leszabják a lapokat, (célszerű túlnyújtva hagyni, s utólag levágni) - durva fogazású fűrészt használnak - PS dara, vagy AL reszelék kerül a friss ragasztóba, vakolatba Ragasztó keverék elkészítése - víz, - vagy ragasztópaszta esetén a cement- fokozatos hozzáadása - a keverést perc után ismételjük meg - a bekevert anyagot max. 3 órán belül használjuk fel 7

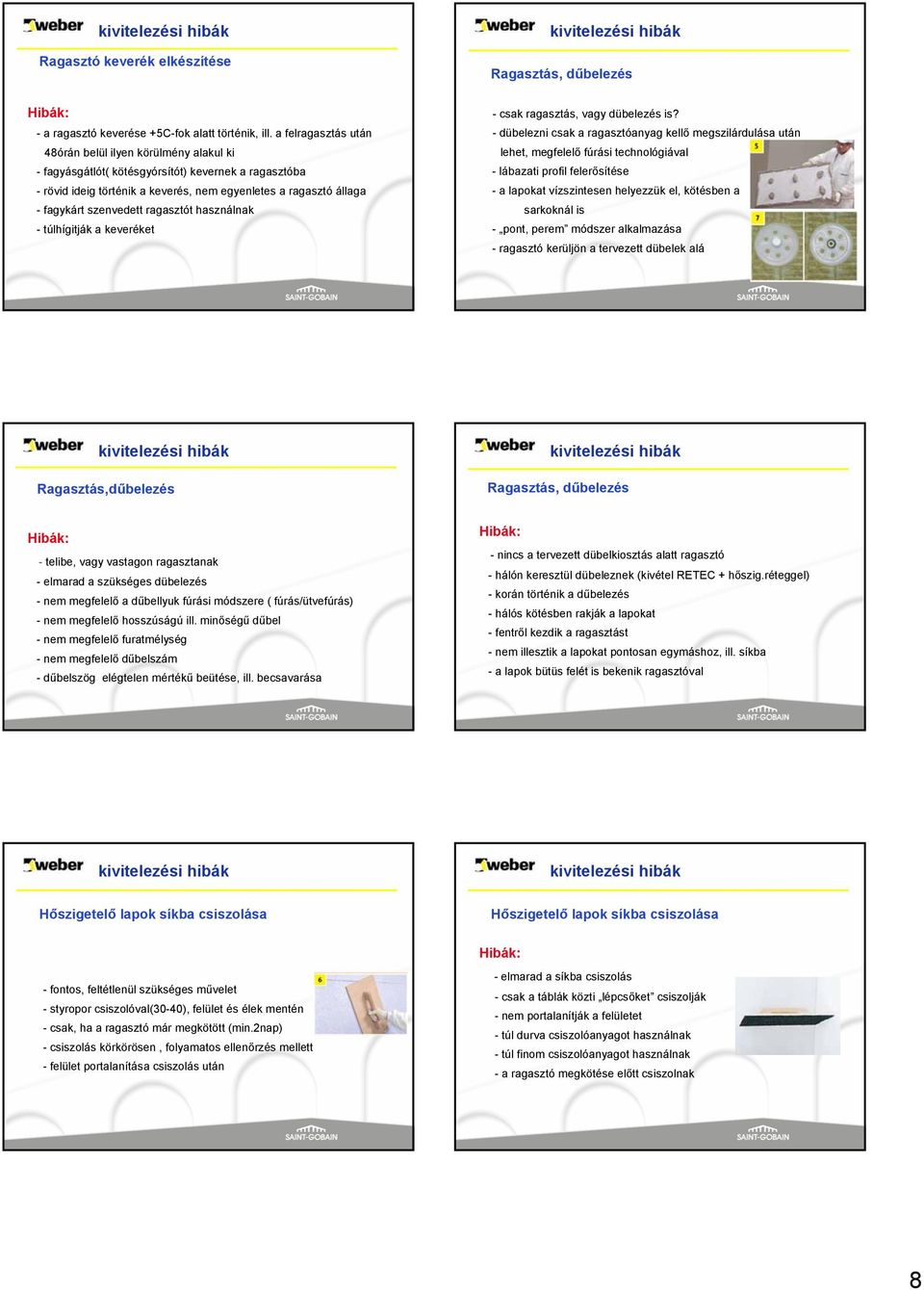

8 Ragasztó keverék elkészítése - a ragasztó keverése +5C-fok alatt történik, ill. a felragasztás után 48órán belül ilyen körülmény alakul ki - fagyásgátlót( kötésgyórsítót) kevernek a ragasztóba - rövid ideig történik a keverés, nem egyenletes a ragasztó állaga - fagykárt szenvedett ragasztót használnak - túlhígitják a keveréket Ragasztás, dűbelezés - csak ragasztás, vagy dübelezés is? - dübelezni csak a ragasztóanyag kellő megszilárdulása után lehet, megfelelő fúrási technológiával - lábazati profil felerősítése - a lapokat vízszintesen helyezzük el, kötésben a sarkoknál is - pont, perem módszer alkalmazása - ragasztó kerüljön a tervezett dübelek alá Ragasztás,dűbelezés Ragasztás, dűbelezés - telibe, vagy vastagon ragasztanak - elmarad a szükséges dübelezés - nem megfelelő a dűbellyuk fúrási módszere ( fúrás/ütvefúrás) - nem megfelelő hosszúságú ill. minőségű dűbel - nem megfelelő furatmélység - nem megfelelő dűbelszám -dűbelszög elégtelen mértékű beütése, ill. becsavarása - nincs a tervezett dübelkiosztás alatt ragasztó - hálón keresztül dübeleznek (kivétel RETEC + hőszig.réteggel) - korán történik a dűbelezés - hálós kötésben rakják a lapokat -fentről kezdik a ragasztást - nem illesztik a lapokat pontosan egymáshoz, ill. síkba - a lapok bütüs felét is bekenik ragasztóval Hőszigetelő lapok síkba csiszolása Hőszigetelő lapok síkba csiszolása - fontos, feltétlenül szükséges művelet - styropor csiszolóval(30-40), felület és élek mentén - csak, ha a ragasztó már megkötött (min.2nap) - csiszolás körkörösen, folyamatos ellenőrzés mellett - felület portalanítása csiszolás után - elmarad a síkba csiszolás - csak a táblák közti lépcsőket csiszolják - nem portalanítják a felületet - túl durva csiszolóanyagot használnak - túl finom csiszolóanyagot használnak - a ragasztó megkötése előtt csiszolnak 8

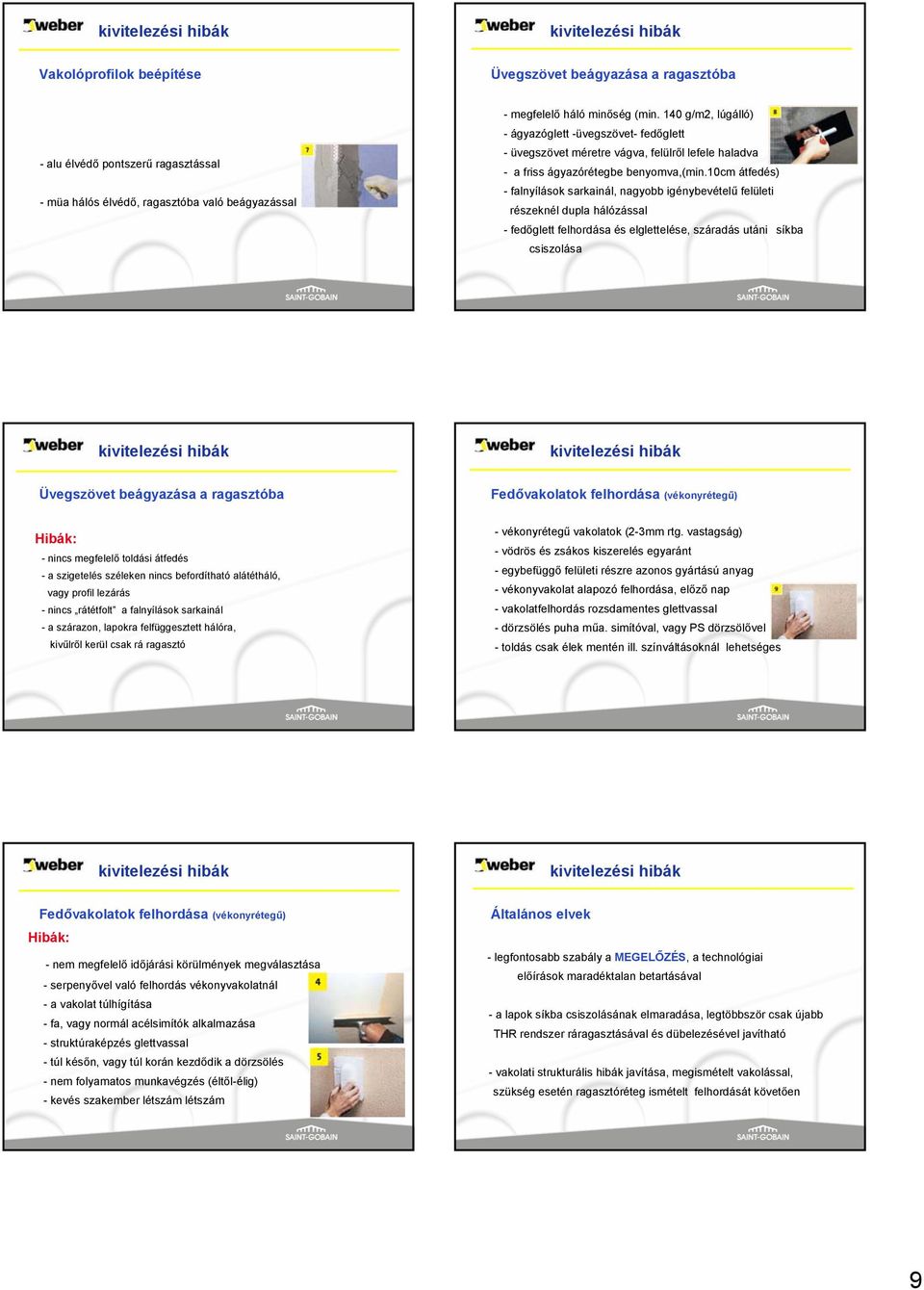

9 Vakolóprofilok beépítése Üvegszövet beágyazása a ragasztóba - alu élvédő pontszerű ragasztással - müa hálós élvédő, ragasztóba való beágyazással -megfelelő háló minőség (min. 140 g/m2, lúgálló) - ágyazóglett -üvegszövet- fedőglett - üvegszövet méretre vágva, felülről lefele haladva - a friss ágyazórétegbe benyomva,(min.10cm átfedés) - falnyílások sarkainál, nagyobb igénybevételű felületi részeknél dupla hálózással -fedőglett felhordása és elglettelése, száradás utáni síkba csiszolása Üvegszövet beágyazása a ragasztóba - nincs megfelelő toldási átfedés - a szigetelés széleken nincs befordítható alátétháló, vagy profil lezárás - nincs rátétfolt a falnyílások sarkainál - a szárazon, lapokra felfüggesztett hálóra, kivűlről kerül csak rá ragasztó Fedővakolatok felhordása (vékonyrétegű) - vékonyrétegű vakolatok (2-3mm rtg. vastagság) - vödrös és zsákos kiszerelés egyaránt -egybefüggő felületi részre azonos gyártású anyag - vékonyvakolat alapozó felhordása, előző nap - vakolatfelhordás rozsdamentes glettvassal - dörzsölés puha műa. simítóval, vagy PS dörzsölővel - toldás csak élek mentén ill. színváltásoknál lehetséges Fedővakolatok felhordása (vékonyrétegű) - nem megfelelő időjárási körülmények megválasztása - serpenyővel való felhordás vékonyvakolatnál - a vakolat túlhígítása - fa, vagy normál acélsimítók alkalmazása - struktúraképzés glettvassal - túl későn, vagy túl korán kezdődik a dörzsölés - nem folyamatos munkavégzés (éltől-élig) - kevés szakember létszám létszám Általános elvek - legfontosabb szabály a MEGELŐZÉS, a technológiai előírások maradéktalan betartásával - a lapok síkba csiszolásának elmaradása, legtöbbször csak újabb THR rendszer ráragasztásával és dübelezésével javítható - vakolati strukturális hibák javítása, megismételt vakolással, szükség esetén ragasztóréteg ismételt felhordását követően 9

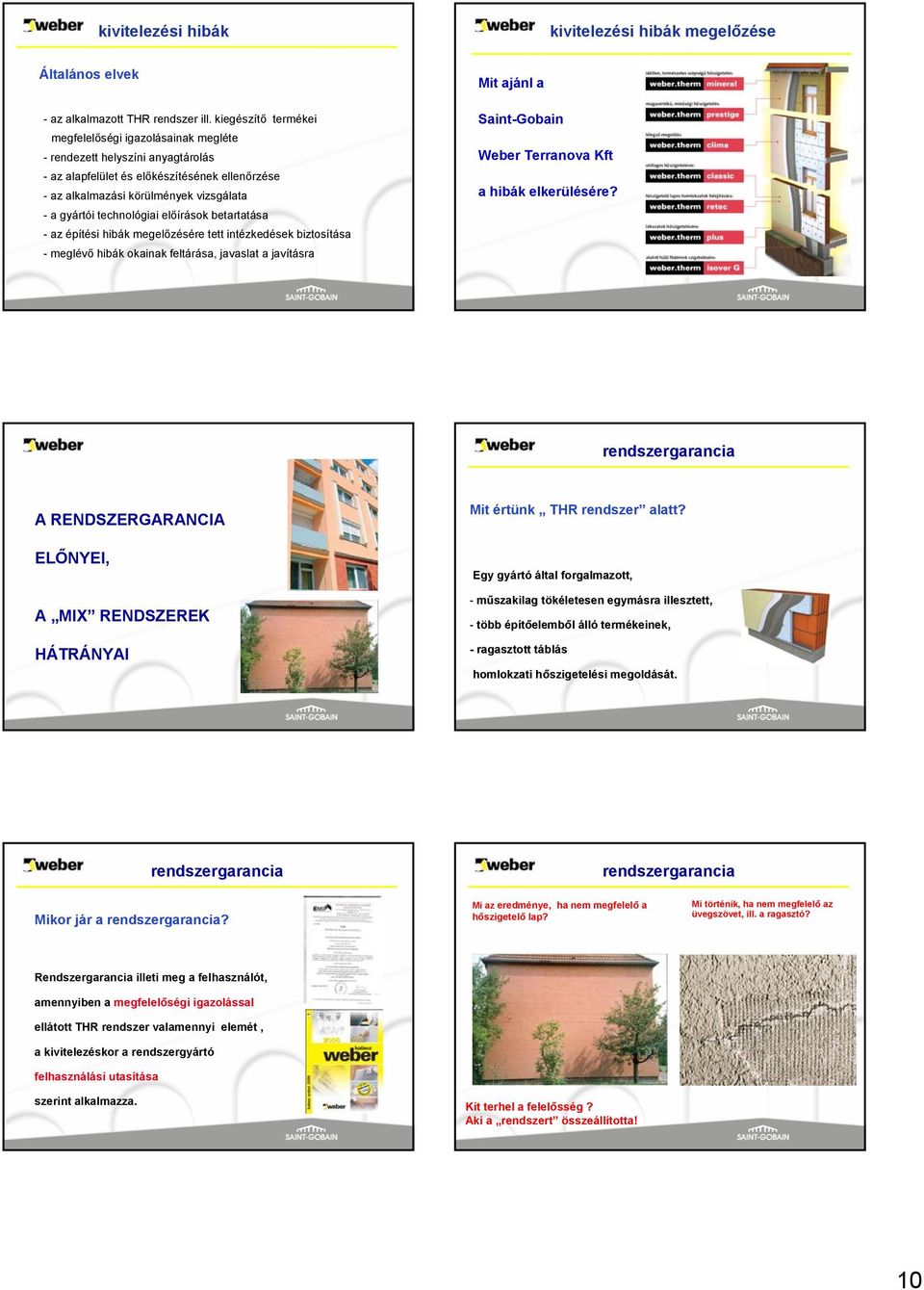

10 megelőzése Általános elvek - az alkalmazott THR rendszer ill. kiegészítő termékei megfelelőségi igazolásainak megléte - rendezett helyszíni anyagtárolás - az alapfelület és előkészítésének ellenőrzése - az alkalmazási körülmények vizsgálata - a gyártói technológiai előírások betartatása - az építési hibák megelőzésére tett intézkedések biztosítása - meglévő hibák okainak feltárása, javaslat a javításra Mit ajánl a Saint-Gobain Weber Terranova Kft a hibák elkerülésére? rendszergarancia A RENDSZERGARANCIA ELŐNYEI, A MIX RENDSZEREK HÁTRÁNYAI Mit értünk THR rendszer alatt? Egy gyárt rtó által forgalmazott, - műszakilag tökéletesen t egymásra illesztett, - több építőelemből álló termékeinek, - ragasztott táblt blás homlokzati hőszigetelh szigetelési si megoldását. rendszergarancia rendszergarancia Mikor jár a rendszergarancia? Mi az eredménye, ha nem megfelelő a hőszigetelő lap? Mi történik, ha nem megfelelő az üvegszövet, ill. a ragasztó? Rendszergarancia illeti meg a felhasználót, amennyiben a megfelelőségi igazolással ellátott THR rendszer valamennyi elemét, a kivitelezéskor a rendszergyártó felhasználási utasítása szerint alkalmazza. Kit terhel a felelősség? Aki a rendszert összeállította! 10

11 rendszergarancia Mennyibe kerül a homlokzat kijavítása? rendszergarancia Miért kerüljük a MIX rendszereket? többe, mint a korábban készült hibás elkészítése! foltszerűen nem, csak a teljes homlokzatot lehet javítani! állványozás állványköltség ~ /m 2 hibás hőszigetelő rendszer lebontása ~1500.-/m 2 a lebontott anyag elszállítása ~ /m 2 új hőszigetelő rendszer ára ~ /m 2 kivitelezés költségei ~ /m 2 összesen ~ /m 2 + Áfa + az elbontott PS lap veszélyes hulladéknak számít! Mert, a rendszerbe összeválogatott termékek egymásra illesztése műszakilag bizonytalan Mert, nem rendelkezik tűzterjedési vizsgálattal (T h =?), e nélkül az éghető (PS lapos) homlokzati hőszigetelő rendszerek csak egy-,vagy olyan kétszintes épületek homlokzatán alkalmazhatók, ahol a két szint azonos funkciójú (pl.: lakóház) Mert, nincs rá rendszergarancia Mert, így a rendszer -ért csak a kivitelező lesz felelős Köszönöm m a figyelmet! 11
