Erőművi kazángépész Erőművi kazángépész

Átírás

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Erőművi kazángépész Erőművi kazángépész

2 1. feladat Összesen: 12 pont Ön folyamatosan figyelemmel kíséri a kazán és segédberendezéseinek műszaki paramétereit. Üzem közben ellenőrzi egy mennyiségmérésre használt Venturi-cső állapotát az üzemi mérési adataival. Számításhoz a Bernoulli-egyenletet és a kontinuitás tételét kívánja használni. Válassza ki az igaz állításokat a Bernoulli-egyenletre vonatkozóan! a) v 2 p + + h = áll. 6 pont 2 * g ρ *g b) A * v = áll. c) v 2 p + + h * ρ = áll. 2 * g ρ *g d) A/v = áll. e) v 2 p + + h = áll. 2 * ρ ρ *g f) v 2 p + + g * h = áll. 6 pont 2 ρ 2. feladat Összesen: 8 pont Ön üzem közben a csurgalékvíz-szivattyúk állapotát ellenőrzi. A szivattyúk kapcsolása és jelleggörbéje alapján döntse el adott esetben, hogy előfordulhat-e a pumpálás jelensége! Válassza ki az igaz állítás(oka)t az alábbiak közül! a) A pumpálás jelensége a kondenzvíz-szivattyúk jellemzője. b) A pumpálás jelensége a párhuzamosan kapcsolt szivattyúkból álló hidraulikai rendszerek jellemzője. c) A pumpálás jelensége a stabil és instabil munkaponttal is rendelkező hidraulikai rendszerek jellemzője. d) A pumpálás jelensége a sorosan kapcsolt szivattyúkból álló hidraulikai rendszerek jellemzője. e) A pumpálás jelensége a túlméretezett szivattyúkból álló hidraulikai rendszerek jellemzője. É 2/6

3 3. feladat Összesen: 20 pont Ismertesse, melyek a nyomásmérőkre (nyomástávadókra) vonatkozó legfontosabb, általános biztonságtechnikai előírások! Nyomásmérők (nyomástávadók) előírásai: a) A kazán minden kiszakaszolható terére legalább egy kifogástalan állapotú, kalibrált, helyszínen ellenőrizhető, közvetlen működésű nyomásmérőt kell felszerelni. Ugyancsak külön nyomásmérőt kell beépíteni a különböző, legnagyobb megengedhető nyomású kazánok közös csővezetékein vagy gőzelosztóján, valamint a túlhevítő gőzvezetékére, ha arra biztonsági szelep van szerelve. b) A dobnyomás mérésére regisztráló nyomásmérőt kell alkalmazni, ha a legnagyobb megengedhető nyomás nagyobb mint 40 bar. c) Forróvízkazánoknál általában a víz be- és kilépési pontján, az elzárószerv előtt, a keringtető szivattyúk szívó- és nyomóvezetékén, a tápvezetéken és a fűtési hálózat tápvezetékén kell nyomásmérőt beépíteni. d) A gőzfejlesztő résztől el nem zárható tápvízmelegítőt és túlhevítőt el kell látni nyomásmérővel, ha a legnagyobb megengedhető nyomásuk 25 barnál nagyobb. e) Közvetlenül a gőzkazánra szerelt nyomásmérőt a gőztérrel kell összekötni, lefúvatható vízzsák közbeiktatásával. Előtte háromfuratú, ellenőrző műszer felszerelésére alkalmas szerelvényt kell beépíteni, amely csak erre a célra használható, és amelyet irányjelzéssel kell ellátni. 10 barnál nagyobb legnagyobb megengedhető nyomású kazánon külön elzáró szerelvényt is kell alkalmazni. 100 bar felett pedig kettős elzárást. f) Az automatikus rendszerek nyomástávadói és nyomásérzékelői nem helyettesíthetik a kazán főnyomásmérőit. 4. feladat Összesen: 20 pont Ismertesse, hogy milyen jellemzőkkel bír a Ljungström-rendszerű levegő-előmelegítő! Melyek a legfontosabb kezelési szempontok, mire kell különösen odafigyelni? Kettéválasztott levegő- és füstcsatornával is rendelkező regeneratív hőcserélő típus. A lemezköteges forgódob 3-5 fordulat/min-cel végez forgómozgást. A kazánból kilépő füstgáz felmelegíti a forgó lemezdobnak azt a részét, amely átfordulva légáramba a ventilátorral átszívott/fújt levegőt felmelegíti az akkumulált hővel. A lemezek vastagsága 0,5-1,25 mm. A hőmérséklet füstgáz oldalon 380/160 o C, levegőoldalon 15/ o C. Elérhető hatásfoknövelés 5-6%. Kezelése során: figyelni kell a hőmérőit figyelni kell a huzatmérőt a forgatást a tüzelés előtt indítani kell a szükséges kenéseket el kell végezni a fűtőfelületet rendszeresen tisztítani kell a keletkező tüzet el kell oltani a fogaskerék hajtómű kenéséről gondoskodni kell É 3/6

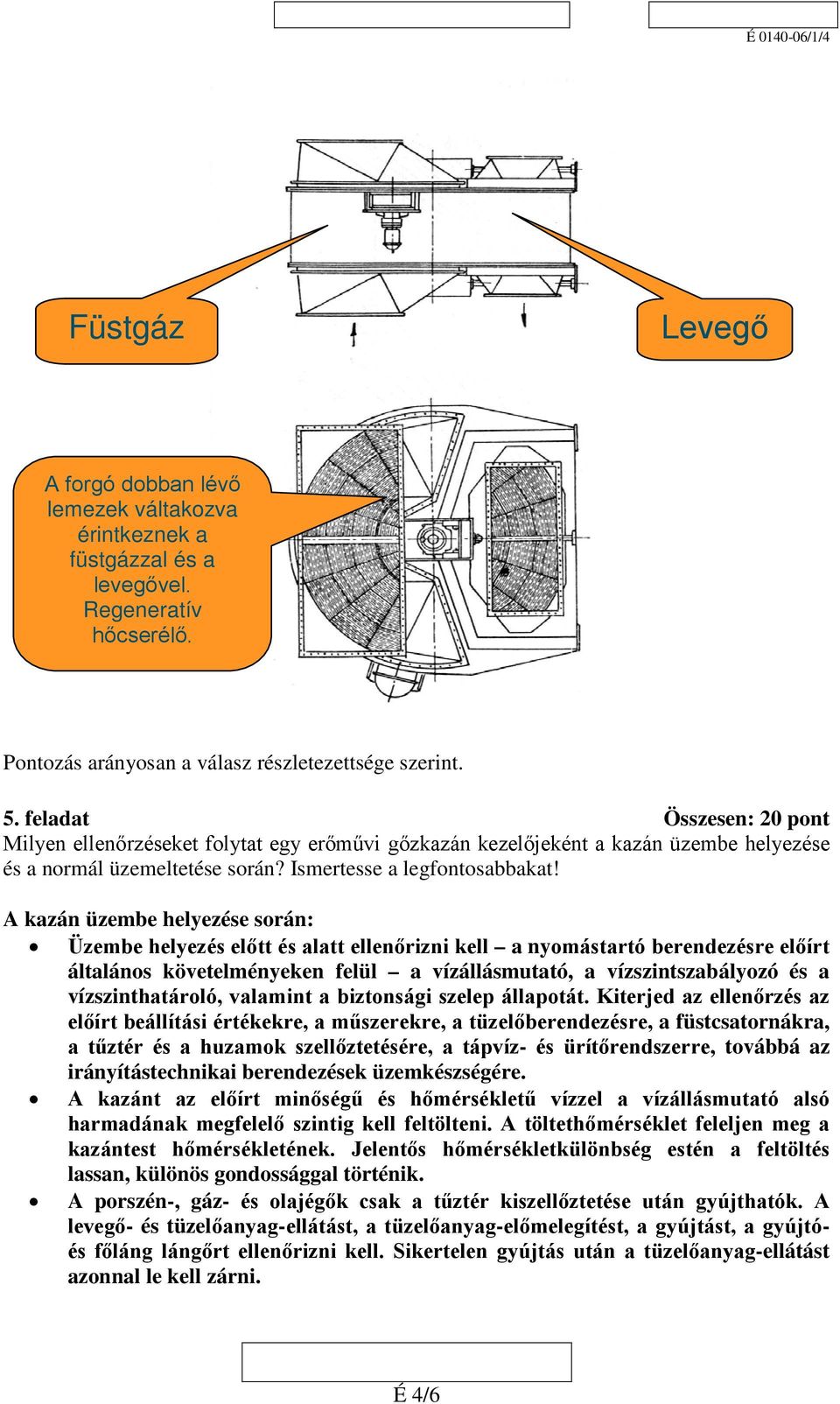

4 Füstgáz Levegő A forgó dobban lévő lemezek váltakozva érintkeznek a füstgázzal és a levegővel. Regeneratív hőcserélő. 5. feladat Összesen: 20 pont Milyen ellenőrzéseket folytat egy erőművi gőzkazán kezelőjeként a kazán üzembe helyezése és a normál üzemeltetése során? Ismertesse a legfontosabbakat! A kazán üzembe helyezése során: Üzembe helyezés előtt és alatt ellenőrizni kell a nyomástartó berendezésre előírt általános követelményeken felül a vízállásmutató, a vízszintszabályozó és a vízszinthatároló, valamint a biztonsági szelep állapotát. Kiterjed az ellenőrzés az előírt beállítási értékekre, a műszerekre, a tüzelőberendezésre, a füstcsatornákra, a tűztér és a huzamok szellőztetésére, a tápvíz- és ürítőrendszerre, továbbá az irányítástechnikai berendezések üzemkészségére. A kazánt az előírt minőségű és hőmérsékletű vízzel a vízállásmutató alsó harmadának megfelelő szintig kell feltölteni. A töltethőmérséklet feleljen meg a kazántest hőmérsékletének. Jelentős hőmérsékletkülönbség estén a feltöltés lassan, különös gondossággal történik. A porszén-, gáz- és olajégők csak a tűztér kiszellőztetése után gyújthatók. A levegő- és tüzelőanyag-ellátást, a tüzelőanyag-előmelegítést, a gyújtást, a gyújtóés főláng lángőrt ellenőrizni kell. Sikertelen gyújtás után a tüzelőanyag-ellátást azonnal le kell zárni. É 4/6

5 A felfűtés alatt a kazánt a gőz megjelenéséig légteleníteni kell. Ha a kazánban vákuum alakul ki, a légtelenítés csak a légköri nyomás elérését követően folytatható. Normál üzemben: A kazán normál üzemi állapota az üzembe helyezés megkezdésétől a fűtés lekapcsolását követően a leállás befejezéséig tart. A kazánt az előírt módon és időközökben, rendszeresen tisztítani kell (leiszapolás, lelúgozás, salakozás, lefúvatások, szennyezők eltávolítása stb.). Folyamatosan ellenőrizni kell a kazán rendszerétől függően az egyes szerkezeti elemek (fűtőfelületek, falazat, túlhevítő- és utó-fűtőfelületek stb.) hőmérsékleti viszonyait. 6. feladat Összesen: 20 pont Ismertesse a kazánok tápvízminőségének biztosításához minimálisan szükséges ellenőrzések fajtáit, jellemző mintavételi helyeiket! A biztonságot veszélyeztető és a szerkezetet károsító szennyeződések, lerakódások és korróziós folyamatok megelőzésére és elkerülésére a kazán csak olyan tápvízzel, illetve kazánvízzel üzemeltethető, amelynek minden jellemzője megfelel a gyártó előírásainak. Az üzemben tartó köteles a tápvíz-előkészítő berendezés rendeltetésszerű működését és ellenőrzését biztosítani. a) Minimális ellenőrzés A minimális ellenőrzés a vízminőség legfőbb jellemzőinek vizsgálatára terjed ki. Az ellenőrzés során mérni kell: az elektromos vezetőképességet, az összes keménységet (nk ), a hidrogénion koncentrációt (ph) és a lúgosságot (p és m lúgosság). A minimális ellenőrzés végrehajtásához szükséges vízmintát az üzemeltetési utasítás szerinti módon és gyakorisággal, mintavételi hűtőn keresztül (általában műszakonként egyszer) a tápvezetékből és a kazán vízteréből kell venni. b) Teljes ellenőrzés A teljes ellenőrzés a vonatkozó nemzeti szabványban előírt valamennyi tápvíz és kazánvíz jellemző mérésére, vizsgálatára terjed ki. A teljes ellenőrzés végrehajtásához szükséges vízmintát az üzemeltetési utasítás szerinti módon és gyakorisággal, mintavételi hűtőn keresztül (általában naponta egyszer): a vízelőkészítő előtt a nyersvízből, a vízelőkészítő után a póttápvízből, a táptartályból, a kazánvízből a lúgszintről, a kazánvízből az iszapszintről, a visszatérő kondenzvízből, a gőzből kell venni. É 5/6

6 c) Speciális kondicionáló vegyszerek alkalmazása esetén a forgalmazó által megadott vizsgálatokat is rendszeresen el kell végezni. d) A vízminőség ellenőrzéséhez a forróvíz és a gőzminták vételéhez folyamatos üzemű mintavételi hűtőket kell alkalmazni. e) Az előírt ellenőrzések, vízminőség-vizsgálatok bizonylatait a kazánnaplóhoz kell csatolni. A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 6/6
