1 Kirovszkij Zavod Nyílt Részvénytársaság UNIVERSAL FŰTŐ VÍZMELEGÍTŐ KAZÁN FELHASZNÁLÓI KÉZIKÖNYV MŰBIZONYLAT JÓTÁLLÁSI JEGY Alapítva 1745-ben MSZ EN

2 KEDVES VÁSÁRLÓ! Köszönjük Önnek, hogy a UNIVERSAL kazánt megvásárolta. A UNIVERSAL kazánok rendeltetése szilárd tüzelőanyagok elégetése. Kérjük Önt, hogy a kazán üzembe helyezése előtt gondosan tanulmányozza az üzemeltetési kézikönyvet, különösen az 5. és a 6. fejezetet, hogy alaposan megismerkedjen új berendezése kezelésével. Kérjük Önt, hogy a kazán üzembe helyezését, éves ellenőrzését és karbantartását az országos szervizhálózat szakembereivel végeztesse el, és feltétlen tartsa be a következőben leírt követelményeket. Így biztosíthatja a kazán hosszú élettartamát és hibátlan működését. A kazán előnyei: 1. A felhasznált anyagok kiváló minőségének köszönhetően, az öntöttvas hőcserélők és valamennyi egyéb alkatrész hosszú élettartamú. 2. A sokéves konstrukció már bizonyított. 3. A gyártósorok jól megtervezett gyártási folyamata állandó és ellenőrzött minőséget biztosít. 4. A kazán használata, karbantartása egyszerű. 5. A kazán teljesítménye a szekciók számától függ. 2

3 Tartalom 1. Bevezetés 4 2. Fő műszaki adatok 5 3. A kazán felépítése 6 4. Felszereltség 7 5. Telepítési és szerelési előírások 8 6. Üzemeltetési előírások A tárolás és szállítás szabályai A kazán jellemző üzemzavarai és elhárításuk módja A kazán csavarkötéseinek meghúzási nyomatékai 16 SZÁLLÍTÓI MEGFELELŐSSÉGI NYILATKOZAT 17 JÓTÁLLÁSI JEGY 18 BEÜZEMELÉSI SZELVÉNY 20 CSEREIGAZOLÁS 20 JÓTÁLLÁSI SZELVÉNY 21 JÓTÁLLÁSI ÉS UTÁNI JAVÍTÁSOK JEGYZÉKE 22 Magyar 3

4 1. Bevezetés 1. A kézi tüzelésű UNIVERSAL kazán az MSZ EN szabványnak megfelelően van gyártva. A kazán a nyitott tűzterű fűtő vízmelegítő berendezések osztályába tartozik, kényszer-, illetve szivattyús-cirkulációs, vizes fűtési rendszerű, középületek fűtésére szolgál; a fűtési rendszerben a túlnyomás értéke maximum 4 bar, a víz hőmérséklete legfeljebb 95 ºC lehet. 2. A kazánban tüzelőanyagként használható: kőszén, barnaszén, tőzegbrikett, vágott tőzeg, tűzifa. 3. A kazán szerelését, üzembe helyezését erre szakosodott szervezetek vagy a gyártó vállalat magyarországi országos szervizszolgálatának szakemberei végezhetik a gyártó vállalat követelményeinek figyelembe vételével. 4. A kazán zavartalan működésének biztosítása érdekében javasoljuk az országos szakszerviz szolgáltatásainak igénybe vételét. A fűtési szezon kezdete előtt az országos szakszerviz szakemberének a szerződés alapján (vagy egyedi megrendelésre) ellenőrzést kell végeznie, és az üzemeltetés megkezdése előtt be kell szabályoznia a kazán automatikáját. 5. Valamennyi kazánváltozatra ez a gépkönyv érvényes, függetlenül felszereltségüktől és teljesítményüktől. 6. A kazánok gyártáskorszerűsítése következtében lehetségesek apróbb módosítások, melyeket ez a műbizonylat nem tartalmaz. 4

5 2. Főbb műszaki adatok A kazán külméreteit és csatlakoztatási méreteit a 3.1. ábra mutatja táblázat: A K3-Universal típusú kazánok főbb műszaki adatai A paraméter megnevezése Számszerű értékek Megjegyzés 1 A szekciók száma, db Hőteljesítmény tüzelő égetésekor, kw: osztályozott kőszén fa Az eltávozó gázok hőfoka; nem több, C Szén-monoxid (CO) -tartalom a száraz, nem hígított, távozó gázban; nem több, mg/m³ Levegőfelesleg tényezője; nem több 1,6 6 A kazán utáni huzat; nem kevesebb, Pa A hőhordozó hidraulikus ellenállása 15 C hőfokkülönbségnél Aerodinamikai ellenállás; Pa Eltávozó gázok tömegárama; kg/h Kőszénfogyasztás tájékoztató jelleggel; kg/h (ha QHp = 30 MJ/kg), nem több 32,1 42,7 53,4 64,4 11 A kazán osztálya 1 12 A kazán hatásfoka; %, nem kevesebb A víz maximális hőfoka; C A víz max. túlnyomása üzemeltetéskor; Bar 4 15 A víz min. túlnyomása a hőhordozó munkahőfoka mellett; Bar, 95 C Névleges hőteljesítményen 16 Próbanyomás; Bar 6 5 perc 17 A kazánba visszatérő víz min. hőfoka; C A víz térfogata; l A tüzelőajtó méretei; mm szélesség magasság A tűztér méretei; mm hosszúság szélesség magasság Külméretek, mm hosszúság (L) hosszúság (Ll) szélesség magasság , Tömeg; kg, nem több Élettartam; év 25 Magyar * A kémények és füstcsövek szerkezetének biztosítania kell a javasolt kazán mögötti huzatot. A kémény csatlakozócsonkjának mérete a maximális teljesítményre méretezett, keresztmetszete a füstgázok sebességéből kiindulva megválasztott. A tervező szervezet által, számítással alátámasztott, javasolt kazán mögötti huzat biztosítása esetén megengedett két vagy több kazán egy kéménybe kötése, valamint kisebb keresztmetszetű füstcsatornába kötése. 5

6 3. A kazán felépítése A vízmelegítő kazán négy típusú szekcióból van összeszerelve: elülső és hátsó szekciókból (választófallal) és középső szekció borda nélkül és bordákkal. A szekciókat kúpos átmenő és áthatolhatatlan keresztmetszetű tagosító hüvelyek segítségével és összehúzó csavarral szerelik össze. Hátul található a füstelvezető csonk, és hátul alul a visszatérő melegvíz-vezeték csatlakozó pereme. A füstjárat konvekciós felületének tisztítóajtaja, a tüzelő- és a piszkáló ajtók az elülső szekcióra vannak szerelve. A kazán hamujának eltávolítását szolgálja a kihúzható hamuzófiók. A kazáncsomag környezeti hőveszteségeit a kazán díszburkolatára erősített, egészségre nem ártalmas, ásványi szigetelőanyagú szigetelés csökkenti. Az acél díszburkolat festése kiváló minőségű festékkel történt. A konvekciós füstjáratokban lévő örvénykeltők mozgatják a füstgázokat. A kémény-csatlakozócsonk füstszabályozó lemeze szabályozza az égéstermékek kijutását a kazánból a kéménybe. A kémény-csatlakozócsonk baloldalán található fogantyúval állítható. A kazán axiális szellőztető ventillátora biztosítja a levegő kényszeradagolását. Az égéshez adagolt levegő mennyiségét a ventilátorcsonk-tolattyúval lehet szabályozni. A tüzelőajtón lévő nyílás a másodlagos levegő tűztérbe juttatására szolgál. A kazánvíz hőfokának és nyomásának megállapítását szolgálja a vízbevezető csonkon elhelyezett hőmérő és nyomásmérő. 6

7 3.1. ábra. A kazán felépítése. Külméretek és csatlakoztatási méretek. Magyar 1. Szekciócsomag 2. Tisztítóajtó 3. Tüzelőajtó 4. Piszkáló- (kotró-) ajtó 5. Kéménycsonk 6. Hamuzó alapja 7. Hamuzóláda 8. Zárólapok 9. Ventilátor 10. Hőmérő 11. Nyomásmérő 12. Díszburkolat 4. Felszereltség A szállítmány készletébe tartozik a kazán felszerelt berendezésekkel és alkatrész, részegység, készletek és az üzemeltetési dokumentáció. A kazán felszereltségét a 4.1. táblázat mutatja táblázat: A K3-Universal típusú kazán szállítmány felszereltsége Megnevezés Mennyiség, db Jelzet Megjegyzés Fűtő vízmelegítő öntöttvas szekciós kazán Tüzelő-szerszámok (piszkavas, drótkefe) 1 K3-Universal 1 Borításkészlet 1 Külön csomagolva Felhasználói kézikönyv 1 Műbizonylat 1 Jótállási jegy 1 Üzemeltetési dokumentáció 7

8 5. Telepítési és szerelési előírások 5.1. A kazán telepítését és bekötését a megfelelő érvényes előírások alapján kell elvégezni, különös tekintettel a következőkre: a) a fűtőrendszerre vonatkozó előírások központi fűtési rendszer-tervezés, -szerelés fűtési és használati melegvíz-készítő berendezések biztonsági berendezésekkel melegvíz és kisnyomású gőzkazánok műszaki követelmények és vizsgálatok b) kéményekre vonatkozó előírások kémények, égéstermék-gyűjtők kivitele és tüzelőberendezések kéménybe kötése kémények, égéstermék-gyűjtők tervezése háztartási fogyasztókészülékek égéstermék-gyűjtői c) tűzrendészeti előírások hőtermelő berendezések tűzbiztonsága Az érvényben lévő előírások alapján a tervezésnél, létesítésnél, telepítésnél és üzembe helyezésnél az alábbi osztályozás szerint kell eljárni: anyagok tűzvédelmi tulajdonságai építőanyagok éghetőségi fokozatai kazánok 50 kw és ennél nagyobb hőteljesítménnyel 5.2. Az éghető anyagoktól lévő biztonságos távolság A kazán szerelésekor és üzemeltetésekor az éghető anyagoktól 2000 mm távolságot szükséges betartani. A gyúlékony anyagok esetén, amelyek gyorsan lángra lobbannak és maguktól égnek a gyújtóforrás elvétele után (például papír, karton, pergamen, fa és farostlemezek, műanyagok, padlóborítások), a biztonsági távolságot meg kell kettőzni (4000 mm). A biztonsági távolságot ugyancsak meg kell kettőzni, ha ismeretlen az építőanyag éghetőségi fokozata A kazán elhelyezésekor figyelemmel kell lenni a szükséges kiszolgáló térre A kazán előtt legalább 2000 mm-es kezelőteret kell tartani. A kazán hátsó része és a fal között legalább 400 mm távolságnak kell lennie. Az egyik oldalon legalább 400 mm távolságot kell szabadon hagyni a kazán hátsó részéhez való hozzáférés biztosítására. A kazán oldala és a fal közötti távolság legalább 100 mm kell legyen. 8

9 5.4. A tüzelőanyag elhelyezése A kazán mögött vagy mellett TILOS elhelyezni a tüzelőanyagot 400 mm távolságnál közelebb. TILOS a kazánházban két kazán között tüzelőanyagot elhelyezni. A gyártó a kazán és a tüzelőanyag között minimálisan 1000 mm távolság betartását javasolja, vagy a tüzelőanyag egy másik helyiségben való elhelyezését, ahol nincs kazán. Magyar 5.5. Elektromos biztonság: TILOS a kazánt sérült szigetelésű elektromos berendezéssel (ventilátor), a kazántesttel zárlatos áramvezető részekkel és a földelési hálózathoz csatlakoztatás nélkül üzemeltetni. Ventilátorbekötés sémáját az 5.1. ábra mutatja A szerelés módja A kazán, a fűtési rendszer szerelését szakvállalat végzi a tervnek megfelelően. A kazánt legalább 50 mm magas, szilárd talpazatra kell helyezni. A burkolatot a kazánra kell helyezni. Az oldalpaneleket a szekciócsomag és a hamuzó közötti résbe kell helyezni. (A. nézet) Fel kell helyezni a tetőt. A feltett burkolatot önmetsző csavarokkal fel kell erősíteni. Csatlakoztatni kell a ventilátort. Helyezzük az axiális ventilátort a kazánon lévő csonkra mm-re, tömítsük a csatlakozást azbesztmentes zsinórral vagy más tömítőanyaggal. Csatlakoztatni kell a fűtési rendszer vezetékcsöveit. Csatlakoztatni kell a kazánt a kéményhez A fűtőrendszer feltöltése vízzel A kazán és a fűtési rendszer feltöltésére használt víz tiszta, színtelen, szuszpenziómentes kell legyen, nem tartalmazhat olajat, agresszív vegyi anyagokat, összes keménysége nem lehet több mint 2 mg egyenérték / dm 3. Kemény víz használata vízkőképződéshez vezet, és romlanak a kazán hőtechnikai paraméterei, a kazán tönkremegy. Ha a víz keménysége nem felel meg a az előírt paramétereknek, a vizet lágyítani kell. 1 mm vízkőlerakódás az adott helyen 10 %-kal rontja a fém hőátadását a víznek. A fűtési szezonban biztosítani kell a fűtővíz állandó térfogatát a fűtőrendszerben. A kazánból és a fűtési rendszerből tilos kiengedni vagy kivenni fűtővizet különféle szükségletekhez a szükséges javítás stb. kivételével. A fűtővíz kiengedésekor és az új betöltésekor megnő a vízkőlerakódás és a korrózió veszélye. Ha szükséges, a fűtővíz pótlását mindig lehűtött kazánba kell elvégezni, hogy elkerüljük a szekciók szétrepedését. A kazán és a fűtőrendszer vízzel való feltöltése után ellenőrizni kell valamennyi csatlakozás légmentes zártságát. 9

10 5.8. Szerelési útmutató a K3-Universal kazánok zárt fűtési rendszerre kötéséhez A kazánt a gyártó előírása szerint minden esetben úgy kell beépíteni, hogy üzemszerű működése közben bekövetkezett üzemzavar esetén (pl. keringető szivattyú (9) leállása áramkimaradás miatt) ne következhessen be a túlhevülése (95 C felett), ezáltal a kazán ne kerülhessen a megengedettnél nagyobb túlnyomás (4 bar felett) alá. Ezért a kazánhoz egy többlet- és maradékhő, valamint túlzott belső energia elvezetését biztosító biztonsági hőcserélővel (3) rendelkező hűtőkört szükséges csatlakoztatni, mely biztonsági hőcserélőt egy termikus elfolyószeleppel (4) DIN szerint (pl. Honeywell TS 30 vagy Watts STS 20) ki kell egészíteni, a szelep bekötését az ábra szerint kell elvégezni. A hűtővíz-vezetékben (5) a hűtővíz minimális túlnyomásának 2 bar-nak kell lenni (max. 6 bar), és minimum 11 liter / perc térfogatáramnak rendelkezésre kell állnia. A hűtővíz-vezetékbe a termikus elfolyószelep elé egy szűrő (12) beépítése kötelező, mely szűrőt 2 hónapos időközönként belső tisztításnak kell alávetni. A hűtőkör elfolyó-vezetékbe (10) elzárószerelvény építése tilos, és szabad elfolyásáról, illetve a kilépő 5.1. ábra 1. Hőmérő 3. Biztonsági hőcserélő 4. Termikus elfolyószelep 5. Hűtővíz-vezeték 6. Fűtési előremenő vezeték 7. Fűtési visszatérő vezeték 8. Nyomásmérő óra 9. Keringető szivattyú 10. Hűtőkör elfolyó-vezeték 11. Zárt tágulási tartály 12. Szűrő 13. Rugóterhelésű biztonsági szelep 14. Töltő ürítő csap 15. Elzáró szelepek 16. Automata légtelenítő szelep 17. Tágulási vezeték 10

11 hűtővíz biztonságos elvezetéséről gondoskodni kell. A zárt fűtési rendszerbe a kazán és az elzáró szelepek (15) közé egy 1 -os átmérőjű, a kazán maximális üzemi nyomás-értékét (4 bar) meg nem haladó nyitási nyomás-értékű (pl. 2,5 bar) rugóterhelésű biztonsági szelepet (13) kötelező beépíteni az ábra szerint. A fűtési rendszer feltöltésére használt töltőcsap (14) max. ¾ -os méretű lehet, feltöltés közben a fűtési rendszerbe épített nyomásmérőn (8) ellenőrizni kell a rendszer belső túlnyomását, ami nem haladhatja meg a 4 bar maximális üzemi túl nyomást. A kazánból kilépő fűtővíz hőmérséklete a fűtőrendszerbe épített hőmérőn (1) ellenőrizhető. A szerelési útmutatóban leírtak be nem tartása a garancia elvesztésével jár. Magyar Az üzemelő berendezést a megengedett határétékek (túlhevülés és belső túlnyomás) túllépése ellen megfelelő védelemmel kell ellátni (5.1 ábra - 3, 4, 11, 13). A megfelelő telepítésért a szerelő (kivitelező) a felelős. A gyártó nem vállal felelősséget a helytelen telpítésből vagy üzemeltetésből származó károkért A szellőztető ventilátor A szellőztető ventilátor automatikus üzemét csőtermosztát beépítésével kell megvalósítani. A csőtermosztátot nem tartalmazza a kazánnal szállított egységcsomag. 5.2.ábra. A ventilátor kapcsolási rajza A csatlakoztatást NВС 3x0,75 vezetékkel kell végezni. FU1 Olvadó-biztosító betét 16A M1 Ventilátor SA1 Kapcsoló X1, X2 Kapocsléc XP1 Villásdugó 11

12 6. Üzemeltetési előírások Betartandó követelmények a kazán üzemeltetésekor: hőenergetikai berendezések műszaki üzemeltetési előírásai; a munkavédelmi szabályokat (biztonsági szabályok) és az elektromos berendezések üzemeltetésének szabályai; a gőz- és vízmelegítő kazánok felépítésére és biztonságos üzemeltetésére vonatkozó szabályok Tüzelőanyag A szilárd tüzelőanyagok: Szén. A legjobb a mm-es darabos kőszén. Amennyiben befúvás és megfelelő huzat (50 Pa) van, égethető mm-es darabos antracit. A névleges hőteljesítmény biztosítására a kazán tüzelőrácsán mm-es vastagságú szénréteget kell tartania a kazán utáni, 50 Pa értékű huzat mellett. Kisebb tűztéri és konvekcós járati koromlerakódás érdekében rövidlángú szenek vagy antracit használata javasolt. Fa. Normális égés biztosításához maximum 20% nedvességtartalmú fát szabad használni. Javasolt hasábméretek Szekciók száma Hasábátmérő(mm) Hasábhossz (mm) Kiegészítő tüzelőanyagként használható fahulladék: mint nyesedék, forgács, fűrészpor, fabrikett. Kisméretű fahulladékok (nyesedék, forgács, fabrikett) égetésekor a tűztér aljára tegyünk fahasábokat, hogy a tüzelőanyag ne essen a hamugyűjtőbe. A hasábok alátétele elősegíti az egyenletes égést. E tüzelőanyagok hőtermelő képessége MJ / kg, nedvességtartalmuk nem lehet több mint 20%. Fa vagy kiegészítő tüzelőanyagok használatakor a kazán hőteljesítménye 20-35%-kal csökken. FIGYELEM! A kazán és a fűtőrendszer melegítésekor, a kazánba lépő vízből 30 C alatti hőfoknál kondenzátum keletkezhet a hőcserélő teljes felületén. A további melegítés során a kondenzátum-képződés megszűnik A működtetés előkészítése. Begyújtás 12

13 6.3. A kazán begyújtása A fűtőrendszert fel kell tölteni hőhordozóval (vízzel) a jelzővezetékből történő kibuggyanásig, vagy zárt fűtési rendszer esetén az üzemi nyomás eléréséig. Meg kell győződni a hőhordozó-keringetés működéséről. Teljesen ki kell nyitni a kéménycsonk tolókáját és a hamuzó ajtaját. A kazán tűzterét meg kell rakni a rostélyrácsra helyezett begyújtáshoz szükséges anyagokkal (papír, száraz fanyesedék, tűzifa). A begyújtáshoz bekészített anyagokat meg kell gyújtani, és 5-10 perc elteltével be kell indítani a ventilátort, be kell szabályozni a ventilátor tolókájának helyzetét. A begyújtáshoz használt anyagok normális égésének elérésekor az égő tűzifára mm vastagságú réteget kell szórni a használandó tüzelőanyagból perc elteltével adjuk be a következő adag tüzelőanyagot, amikor a használandó tüzelőanyag első rétege már begyulladt. Minden berakás előtt célszerű megpiszkálni a kazán tűzterét. A kazán névleges rezsimben való működtetéséhez a rostélyrácson mintegy 150 mm magas tüzelőanyag-réteget szükséges tartani. A tüzelést erőltetni (az aláfújást növelni) csak egy salakpárna keletkezését követően lehet. A használandó tüzelőanyagok soron következő beadagolásakor ki kell kapcsolni a ventilátort, hogy elkerüljük a füstgázok kicsapódását a helyiségbe a tüzelőajtón keresztül. A tüzelőanyag beadagolása után a ventilátort be kell indítani, és a szükséges tolókahelyzettel beszabályozni. Magyar 6.4. Üzemeltetés A fűtővíz kívánt hőmérséklete elérése után csökkenteni kell az adagolt levegő mennyiségét. A kazán teljesítménye, durván szólva, a huzat nagyságának, a kéménycsonk tolókája helyzetének a változtatásával szabályozható. A teljesítmény pontos szabályozása a ventilátor tolókájának nyitásával történik, ezzel szabályozza a levegő mennyiségét a kazán rostélyrácsa alá. A melegigénytől és az égés intenzitásától függően szükséges a kazánba újra tüzelőanyagot rakni úgy, hogy a tüzelőanyag-réteg vastagsága egyenletes legyen a kazán teljes mélységében. Nagy illóanyag tartalmú kőszén használata esetén szükséges a tüzelő ajtón lévő másodlagos levegőadagoló nyílást kinyitni az adagolt tüzelőanyag láng- és gázképződése teljes idejére. A kazánban a tüzelőanyag megújítását a kéménycsonk teljesen nyitott tolókája és a ventilátor zárt tolókája mellett szükséges végezni. Ehhez az égő szenet a tűztér hátsó falához kell kotorni, a tüzelőanyagtól felszabadított rostélyrácsról a salakot le kell nyesni és el kell távolítani. A rács megtisztítása után egyenletesen el kell egyengetni a teljes felületen az égő szenet, és rászórni egyenletes rétegben az új tüzelőanyagot. 13

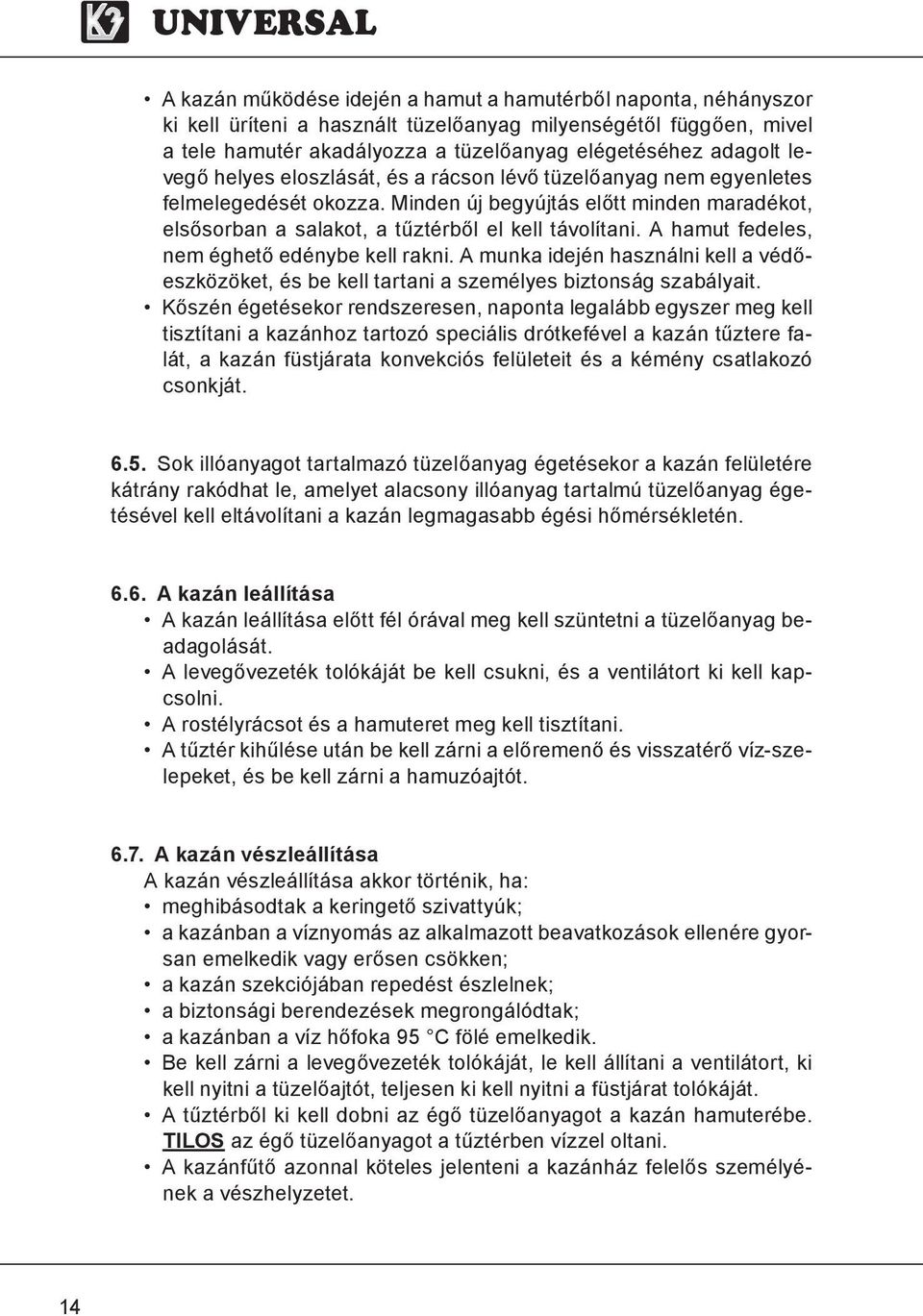

14 A kazán működése idején a hamut a hamutérből naponta, néhányszor ki kell üríteni a használt tüzelőanyag milyenségétől függően, mivel a tele hamutér akadályozza a tüzelőanyag elégetéséhez adagolt levegő helyes eloszlását, és a rácson lévő tüzelőanyag nem egyenletes felmelegedését okozza. Minden új begyújtás előtt minden maradékot, elsősorban a salakot, a tűztérből el kell távolítani. A hamut fedeles, nem éghető edénybe kell rakni. A munka idején használni kell a védőeszközöket, és be kell tartani a személyes biztonság szabályait. Kőszén égetésekor rendszeresen, naponta legalább egyszer meg kell tisztítani a kazánhoz tartozó speciális drótkefével a kazán tűztere falát, a kazán füstjárata konvekciós felületeit és a kémény csatlakozó csonkját Sok illóanyagot tartalmazó tüzelőanyag égetésekor a kazán felületére kátrány rakódhat le, amelyet alacsony illóanyag tartalmú tüzelőanyag égetésével kell eltávolítani a kazán legmagasabb égési hőmérsékletén A kazán leállítása A kazán leállítása előtt fél órával meg kell szüntetni a tüzelőanyag beadagolását. A levegővezeték tolókáját be kell csukni, és a ventilátort ki kell kapcsolni. A rostélyrácsot és a hamuteret meg kell tisztítani. A tűztér kihűlése után be kell zárni a előremenő és visszatérő víz-szelepeket, és be kell zárni a hamuzóajtót A kazán vészleállítása A kazán vészleállítása akkor történik, ha: meghibásodtak a keringető szivattyúk; a kazánban a víznyomás az alkalmazott beavatkozások ellenére gyorsan emelkedik vagy erősen csökken; a kazán szekciójában repedést észlelnek; a biztonsági berendezések megrongálódtak; a kazánban a víz hőfoka 95 C fölé emelkedik. Be kell zárni a levegővezeték tolókáját, le kell állítani a ventilátort, ki kell nyitni a tüzelőajtót, teljesen ki kell nyitni a füstjárat tolókáját. A tűztérből ki kell dobni az égő tüzelőanyagot a kazán hamuterébe. TILOS az égő tüzelőanyagot a tűztérben vízzel oltani. A kazánfűtő azonnal köteles jelenteni a kazánház felelős személyének a vészhelyzetet. 14

15 FIGYELEM! 1. A kazánt kioktatott személy köteles kiszolgálni, aki ismeri ezt az üzemeltetési kézikönyvet. Megengedhetetlen olyan beavatkozás a kazán szerkezetébe, amely veszéllyel fenyegetheti a kiszolgálókat vagy más embereket. Magyar 2. A kazánt el kell oltani, ha fennáll a veszélye, hogy a kazánházba bejuthatnak, keletkezhetnek éghető gőzök, gázok, vagy olyan munkák esetén, melyek elvégzésekor akár ideiglenesen is létrejöhet tűz- vagy robbanásveszély (padló-, falfestés). 3. A kazán tisztítóajtaját ki kell nyitni, és be kell csukni a hamuteret, ha ellenőrizhetetlenül emelkedik a hőhordozó hőmérséklete. 4. TILOS éghető folyadékot használni a kazán begyújtására. 5. Megengedhetetlen a tüzelőanyag beadagolásakor robbanásveszélyes tárgyak, anyagok bejutása a kazánba. 6. TILOS a kazánt túlhevíteni. 7. TILOS éghető, robbanásveszélyes tárgyakat elhelyezni a kazánon C-nál alacsonyabb hőmérsékletű hőátadó közeggel működtetett kazánnál a kazán szekcióin páralecsapódás jelenhet meg. 9. A fűtési szezon végeztével gondosan ki kell tisztítani a kazánt, a füstjáratait és a füstgáz csatlakozó csonkját. Grafitos zsírral be kell kenni az ajtók forgó ajtópántjait, a kémény füstelzárójának mechanikáját, és a kazán valamennyi mozgó alkatrészét. A kazánházat tisztán és szárazon kell tartani. 15

16 7. Tárolási és szállítási szabályok 7.1 A kazán szállítása megengedett bármilyen szállítóeszközzel, az adott fajta szállítóeszközre érvényes teherszállítási szabályoknak megfelelően. A be- és kirakodásnál a teheremelő kötelet a 7.1 ábra szerint kell használni. 7.2 A kazánt védőtető alatt kell tárolni. A kazán hosszú ideig történő tárolásakor hathavonta legalább egyszer ellenőrizni kell a konzerválás állapotát, és azt a szükséges mértékben meg kell újítani ábra. A teheremelő kötél használatának és a rakodásnak a sémája 8. A kazán jellemző üzemzavarai és elhárításuk módja Üzemzavar Okok Elhárítás módszere A csőcsatlakozásoknál csepegés van. Nedves foltok megjelenése a szekciók falán (folyás) A kazán légmentes zártsága megszűnt az üzemeltetési szabályok be nem tartása miatt. Meglazultak a szorítócsavarok. A kazán légmentes zártsága megszűnt az üzemeltetési szabályok megsértése vagy öntvényhiba miatt. Meg kell húzni a szorítócsavarokat. Ha a csöpögés nem szüntethető meg, szakszervizhez kell fordulni. Szakszervizhez kell fordulni. 9. A kazán csavarkötéseinek meghúzási nyomatékai Alkatrész Menet Meghúzási nyomaték H*m 1 Szekciós csomag összehúzó M Perem-felerősítő csavar M M 6 M 8 A többi csavarkötésre a meghúzási nyomatékok a következők 6 8 H*m H*m 16

17 SZÁLLÍTÓI MEGFELELŐSSÉGI NYILATKOZAT Száma: (3/2003. (I. 25.) BM-GKM-KvVM rendelet 5. sz. mell. 2. p. alapján) Magyar Termék gyártója: OAO Kirovszki Zavod Oroszország, Kirov, Zavodszkaja u. 2. Importőr és forgalmazó: HUN K3 Kft., 2310 Szigetszentmiklós, ÁTI-Sziget Ipari park 12. A termék rendeltetése, felhasználási területe: szilárdtüzelésű kazán lakó és közösségi épületek helyiségeinek fűtésére. A termék típusa: K3-Universal kazáncsalád Gyártási időpont / gyári szám: kazán adattábláján Megfelelőségi nyilatkozat kiadásának alapja: TSU PIESTANY No /2/2010 ( ) építőipari alkalmassági engedély OAO KIROVSZKIJ ZAVOD MSZ-EN 303-5:2000 szabványok szerinti gyártói típus- és darabvizsgálat A termék a következő specifikációknak felel meg: maximális üzemi túlnyomás: 4 bar; maximális üzemi hőmérséklet: 95 C ; maximális teljesítmény (kw) antracit/fa:120/80; 160/120; 200/160; 240/200 EN 303-5:1999 Érvényességi idő: A kazán más tulajdonosnak történő átadásakor a kazánnal együtt a műbizonylatot is át kell adni. Nyilvántartási szám: A gyártás éve, hónapja: Kelt: , Budapest 17

18 JÓTÁLLÁSI JEGY a K3-Universal kazáncsaládhoz Kazán típusa: K3-Universal 120; 160; 200; 240 Gyári száma:.... Eladás dátuma: Kereskedelmi egység bélyegzője: A gyártó cég a magyarországi kereskedelmi hálózatban, fogyasztói minőségben vásárolt kazánokra a 151/2003 (IX.22.) Korm. rendelet feltételei szerint 12 hónap kötelező, és amennyiben az első éves felülvizsgálatot tisztítást térítés ellenében a hivatalos magyarországi szakszerviz (HUN K3 Kft.) végzi, +12 hónap jótállást vállal a nem mozgó alkatrészekre a forgalmazó. A jótállás a fogyasztó törvényből eredő jogait nem érinti. A fogyasztói szerződés keretében érvényesített jótállási és szavatossági igények intézését a 49/2003.(VII.30.) GKM rendeletben előírtak szerint végezzük. Jótállási idő kezdete a vásárlás vagy az igazolt üzembe helyezés napjával kezdődik. Amennyiben az üzembe helyezés a vásárlás napjától számított 6 hónapon túl történik, akkor csak a szakszerviz ellenőrzése után történhet a telepítés és üzembe helyezés. A helytelen tárolásból eredő javítási költségek a vevőt terhelik. Szavatossági idő 5 év, amely a termék gyártási eredetű hibáira vonatkozik, de ennek bizonyítása a vevő feladata. Jótállási igény érvényesítése a kijelölt szervizközpontnál HUN K3 Kft.-nél (Tel.: , service@hunk3.hu), ill. a forgalmazónál történik. A javítást csak a kijelölt szakszerviz végezheti. Garanciális javításnál be kell mutatni az előírásszerűen kitöltött és aláírt jótállási jegyet és a vásárlást igazoló számla másolatát. 18

19 A fogyasztót megillető jogok: Ha a fogyasztó rendeltetésszerű használat mellett bekövetkező meghibásodás miatt a vásárlás vagy az igazolt üzembe helyezéstől számított 3 munkanapon belül érvényesít csereigényt, a forgalmazó köteles a terméket kicserélni akkor, ha a hiba a rendeltetésszerű használatot akadályozza. A forgalmazónak jogában áll a meghibásodás eredetéről meggyőződni. Hibás teljesítés esetén a jogosult elsősorban választása szerint kijavítást vagy kicserélést követelhet, kivéve, ha a választott szavatossági igény teljesítése lehetetlen, vagy ha az a kötelezettnek a másik szavatossági igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a szolgáltatott dolog hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a szavatossági jog teljesítésével a jogosultnak okozott kényelmetlenségét ha sem a kijavításra, sem a kicserélésre nincs joga, vagy ha a kötelezett a kijavítást, illetve a kicserélést nem vállalta, vagy e kötelezettségnek a dolog tulajdonságaira és a jogosult által elvárható rendeltetésre megfelelő határidőn belül, a jogosultnak okozott jelentős kényelmetlenség nélkül nem tud eleget tenni, választása szerint megfelelő árleszállítást igényelhet vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. Magyar A jótállás érvényét veszti az alábbi okok esetén: Rendeltetésellenes használat (ha a kijelölt szerviz bizonyítja, hogy a hiba rendeltetésellenes használat, szakszerűtlen kezelés, átalakítás, idegen beavatkozás, erőszakos külső behatás, a vízrendszer túlnyomása, vízhiány, előírtnál kisebb huzatnyomás, karbantartás-tisztítás hiánya miatt bekövetkezett meghibásodás). A kazánnak a használati utasítástól eltérő telepítése, a Felhasználói kézikönyvben leírt és bekötési rajzokkal illusztrált előírt fűtőrendszerbe kötés betartásának hiánya esetén, és az előírt képesítéssel nem rendelkező személyek által történő beszerelése javítása vagy megbontása esetén. Szállítási sérülések esetén. Jótállási jegyen bármely szabálytalan javítás, törlés vagy átírás, valótlan adatok bejegyzése esetén. Ha a jótállási idő alatt szakszerűtlen beavatkozás következtében megrongálódott a termék, vagy annak egyes részei. A biztonsági elemek, melyek éppen a szakszerűtlen beavatkozás megállapítására szolgálnak, megrongálásra kerültek. Nem megfelelő szerelési segédanyag vagy idegen alkatrészek használata által okozott meghibásodás esetén. A terméken az azonosításra szolgáló jelzések olvashatatlanok, vagy módosítottak, és nem egyeznek a jótállási jegyen szereplő adatokkal. FIGYELEM! A meghibásodás elhárítását, a kazán alkotórészeinek cseréjét csak a fent említett szerviz szakembereinek megengedett elvégezni! 19

20 BEÜZEMELÉSI SZELVÉNY: Csak szerződött szervizpartnerek jogosultak a beüzemelésre! E szelvény másolata a szerződött partner részéről a szervizközpontnak elküldendő! A K3-Universal típusú gyártási számú kazán beüzemelésére az alábbi napon és helyen került sor. Dátum:... Üzemeltetési cím:... Üzembe helyező szerviz neve és bélyegzője: Szerviz szerelő neve:... CSERE IGAZOLÁS: A szervizközponttal történő előzetes egyeztetés után tölthető ki! Cserélendő készülék típusa:... Cserélendő készülék gyártási száma:... Az egyeztetés és a jótállási feltételekben meghatározottak feljogosítanak a csereigazolás kitöltésére, a jótállásra kötelezett képviseletére. A berendezés cseréjének megtörténte után, a gépkönyvet ezen igazolással együtt a szervizközpontnak elküldendő, és csak a szerződött szervizpartnerek jogosultak ennek kitöltésére. A szerelő cég neve, címe:... Üzemeltető:... Szerviz:... 20

21 Típus:... Gyártási szám:... Eladás kelte:... Eladó szerv:..... Aláírás, Ph: Üzembe helyezés kelte:..... Üzembe helyező neve: JÓTÁLLÁSI SZELVÉNY 1 Bejelentés időpontja:... Bejelentett hiba:... Észlelt hiba:..... Javítás módja:... Jótállás új határideje:..... Szerviz:.... Munkaszám:..... Javítás időpontja:.... Aláírás:... Magyar Típus:... Gyártási szám:... Eladás kelte:... Eladó szerv:..... Aláírás, Ph: Üzembe helyezés kelte:..... Üzembe helyező neve: Típus:... Gyártási szám:... Eladás kelte:... Eladó szerv:..... Aláírás, Ph: Üzembe helyezés kelte:..... Üzembe helyező neve: JÓTÁLLÁSI SZELVÉNY 2 Bejelentés időpontja:... Bejelentett hiba:... Észlelt hiba:..... Javítás módja:... Jótállás új határideje:..... Szerviz:.... Munkaszám:..... Javítás időpontja:.... Aláírás:... JÓTÁLLÁSI SZELVÉNY 3 Bejelentés időpontja:... Bejelentett hiba:... Észlelt hiba:..... Javítás módja:... Jótállás új határideje:..... Szerviz:.... Munkaszám:..... Javítás időpontja:.... Aláírás:... 21

22 Jótállási és utáni javítások jegyzéke; a kazán időszakos ellenőrzései A bejegyzés kelte Az elvégzett munka, szerződéses szervizcég aláírás, bélyegző A megrendelő aláírása 22
