1 26 October 2005 EGYEZMÉNY A KÖZÚTI JÁRMÛVEKRE, A KÖZÚTI JÁRMÛVEKBE SZERELHETÕ ALKATRÉSZEKRE, ILLETVE A KÖZÚTI JÁRMÛVEKNÉL HASZNÁLATOS TARTOZÉKOKRA VONATKOZÓ EGYSÉGES MÛSZAKI ELÕÍRÁSOK ELFOGADÁSÁRÓL ÉS EZEN ELÕÍRÁSOK ALAPJÁN KIBOCSÁTOTT JÓVÁHAGYÁSOK KÖLCSÖNÖS ELISMERÉSÉNEK FELTÉTELEIRÕL */ (2. felülvizsgált változat, amely tartalmazza az október 16-án hatályba lépett módosításokat) 36. Melléklet: 4. Felülvizsgált szövegváltozat EGYSÉGES FELTÉTELEK GÉPJÁRMÛVEK ÉS PÓTKOCSIJUK JÓVÁHAGYOTT LÁMPAEGYSÉGEIBEN ALKALMAZHATÓ IZZÓK JÓVÁHAGYÁSÁRA NEMZETI KÖZLEKEDÉSI HATÓSÁG BUDAPEST 2010 */ Az Egyezmény korábbi címe: Egyezmény gépjármû részegységek és alkatrészek jóváhagyására vonatkozó egységes feltételek elfogadásáról és a jóváhagyás kölcsönös elismerésérõl. Kelt Genfben, március 20-án.

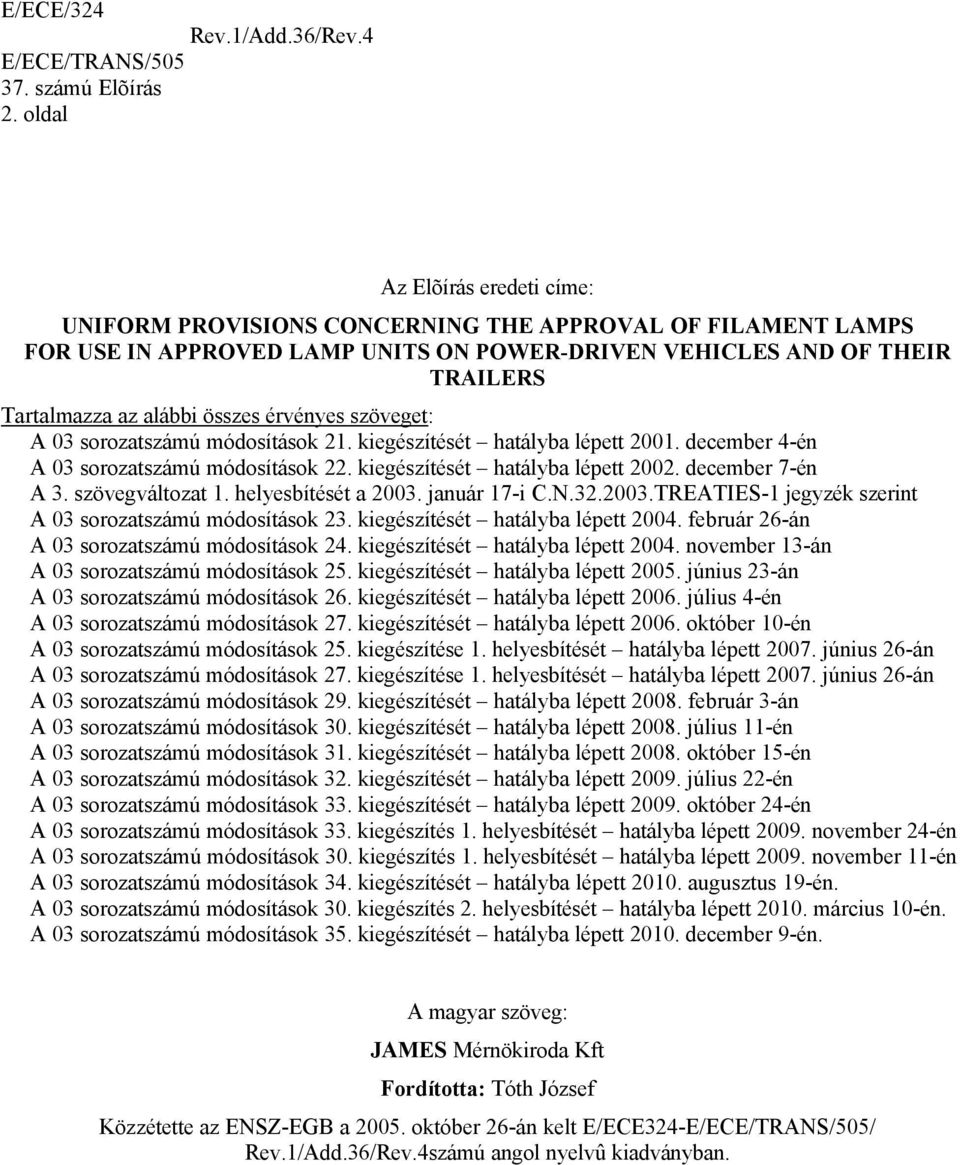

2 2. oldal Az Elõírás eredeti címe: UNIFORM PROVISIONS CONCERNING THE APPROVAL OF FILAMENT LAMPS FOR USE IN APPROVED LAMP UNITS ON POWER-DRIVEN VEHICLES AND OF THEIR TRAILERS Tartalmazza az alábbi összes érvényes szöveget: A 03 sorozatszámú módosítások 21. kiegészítését hatályba lépett december 4-én A 03 sorozatszámú módosítások 22. kiegészítését hatályba lépett december 7-én A 3. szövegváltozat 1. helyesbítését a január 17-i C.N TREATIES-1 jegyzék szerint A 03 sorozatszámú módosítások 23. kiegészítését hatályba lépett február 26-án A 03 sorozatszámú módosítások 24. kiegészítését hatályba lépett november 13-án A 03 sorozatszámú módosítások 25. kiegészítését hatályba lépett június 23-án A 03 sorozatszámú módosítások 26. kiegészítését hatályba lépett július 4-én A 03 sorozatszámú módosítások 27. kiegészítését hatályba lépett október 10-én A 03 sorozatszámú módosítások 25. kiegészítése 1. helyesbítését hatályba lépett június 26-án A 03 sorozatszámú módosítások 27. kiegészítése 1. helyesbítését hatályba lépett június 26-án A 03 sorozatszámú módosítások 29. kiegészítését hatályba lépett február 3-án A 03 sorozatszámú módosítások 30. kiegészítését hatályba lépett július 11-én A 03 sorozatszámú módosítások 31. kiegészítését hatályba lépett október 15-én A 03 sorozatszámú módosítások 32. kiegészítését hatályba lépett július 22-én A 03 sorozatszámú módosítások 33. kiegészítését hatályba lépett október 24-én A 03 sorozatszámú módosítások 33. kiegészítés 1. helyesbítését hatályba lépett november 24-én A 03 sorozatszámú módosítások 30. kiegészítés 1. helyesbítését hatályba lépett november 11-én A 03 sorozatszámú módosítások 34. kiegészítését hatályba lépett augusztus 19-én. A 03 sorozatszámú módosítások 30. kiegészítés 2. helyesbítését hatályba lépett március 10-én. A 03 sorozatszámú módosítások 35. kiegészítését hatályba lépett december 9-én. A magyar szöveg: JAMES Mérnökiroda Kft Fordította: Tóth József Közzétette az ENSZ-EGB a október 26-án kelt E/ECE324-/ számú angol nyelvû kiadványban.

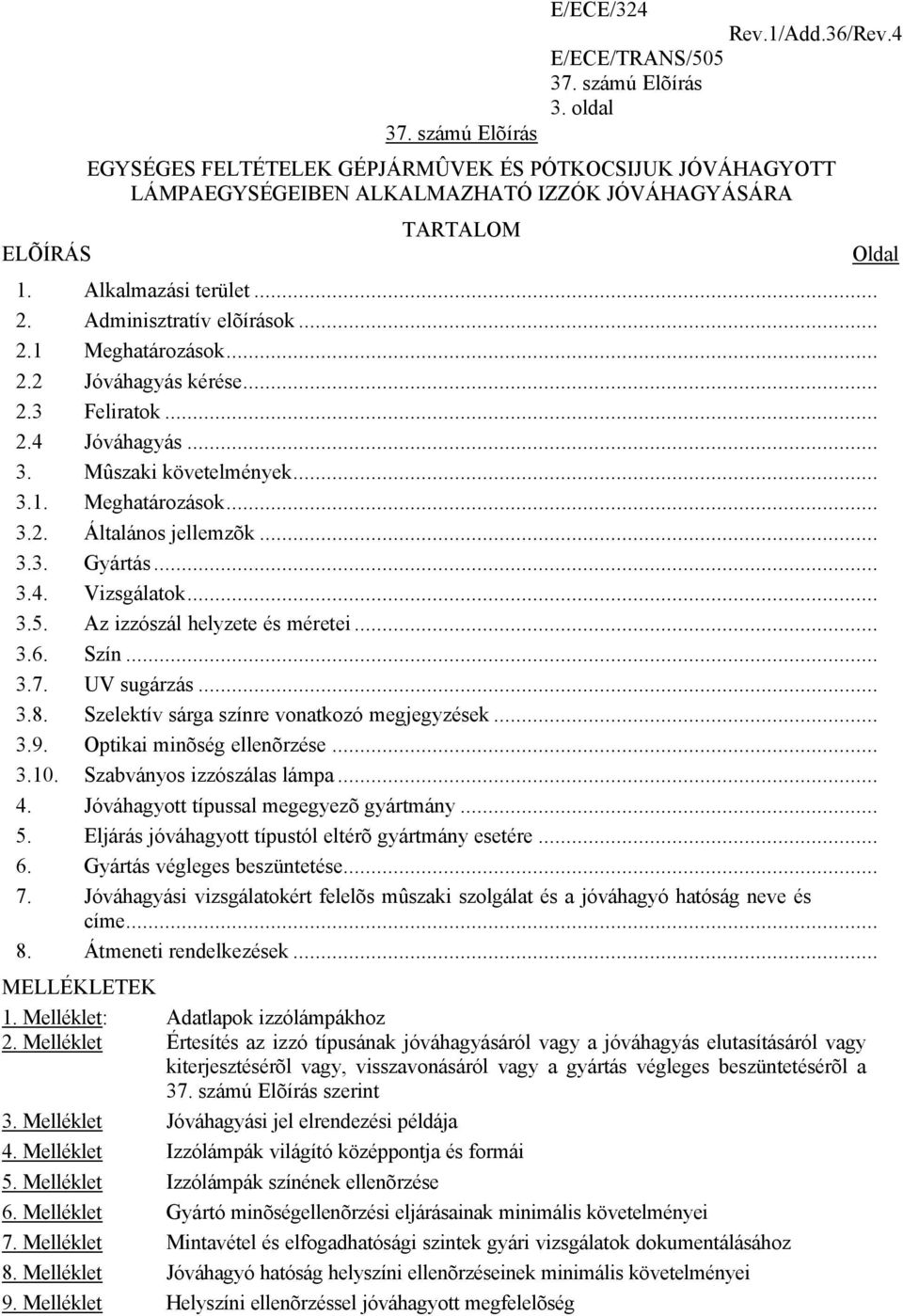

3 ELÕÍRÁS E/ECE/ oldal EGYSÉGES FELTÉTELEK GÉPJÁRMÛVEK ÉS PÓTKOCSIJUK JÓVÁHAGYOTT LÁMPAEGYSÉGEIBEN ALKALMAZHATÓ IZZÓK JÓVÁHAGYÁSÁRA TARTALOM 1. Alkalmazási terület Adminisztratív elõírások Meghatározások Jóváhagyás kérése Feliratok Jóváhagyás Mûszaki követelmények Meghatározások Általános jellemzõk Gyártás Vizsgálatok Az izzószál helyzete és méretei Szín UV sugárzás Szelektív sárga színre vonatkozó megjegyzések Optikai minõség ellenõrzése Szabványos izzószálas lámpa Jóváhagyott típussal megegyezõ gyártmány Eljárás jóváhagyott típustól eltérõ gyártmány esetére Gyártás végleges beszüntetése Jóváhagyási vizsgálatokért felelõs mûszaki szolgálat és a jóváhagyó hatóság neve és címe Átmeneti rendelkezések... MELLÉKLETEK 1. Melléklet: Adatlapok izzólámpákhoz 2. Melléklet Értesítés az izzó típusának jóváhagyásáról vagy a jóváhagyás elutasításáról vagy kiterjesztésérõl vagy, visszavonásáról vagy a gyártás végleges beszüntetésérõl a szerint 3. Melléklet Jóváhagyási jel elrendezési példája 4. Melléklet Izzólámpák világító középpontja és formái 5. Melléklet Izzólámpák színének ellenõrzése 6. Melléklet Gyártó minõségellenõrzési eljárásainak minimális követelményei 7. Melléklet Mintavétel és elfogadhatósági szintek gyári vizsgálatok dokumentálásához 8. Melléklet Jóváhagyó hatóság helyszíni ellenõrzéseinek minimális követelményei 9. Melléklet Helyszíni ellenõrzéssel jóváhagyott megfelelõség Oldal

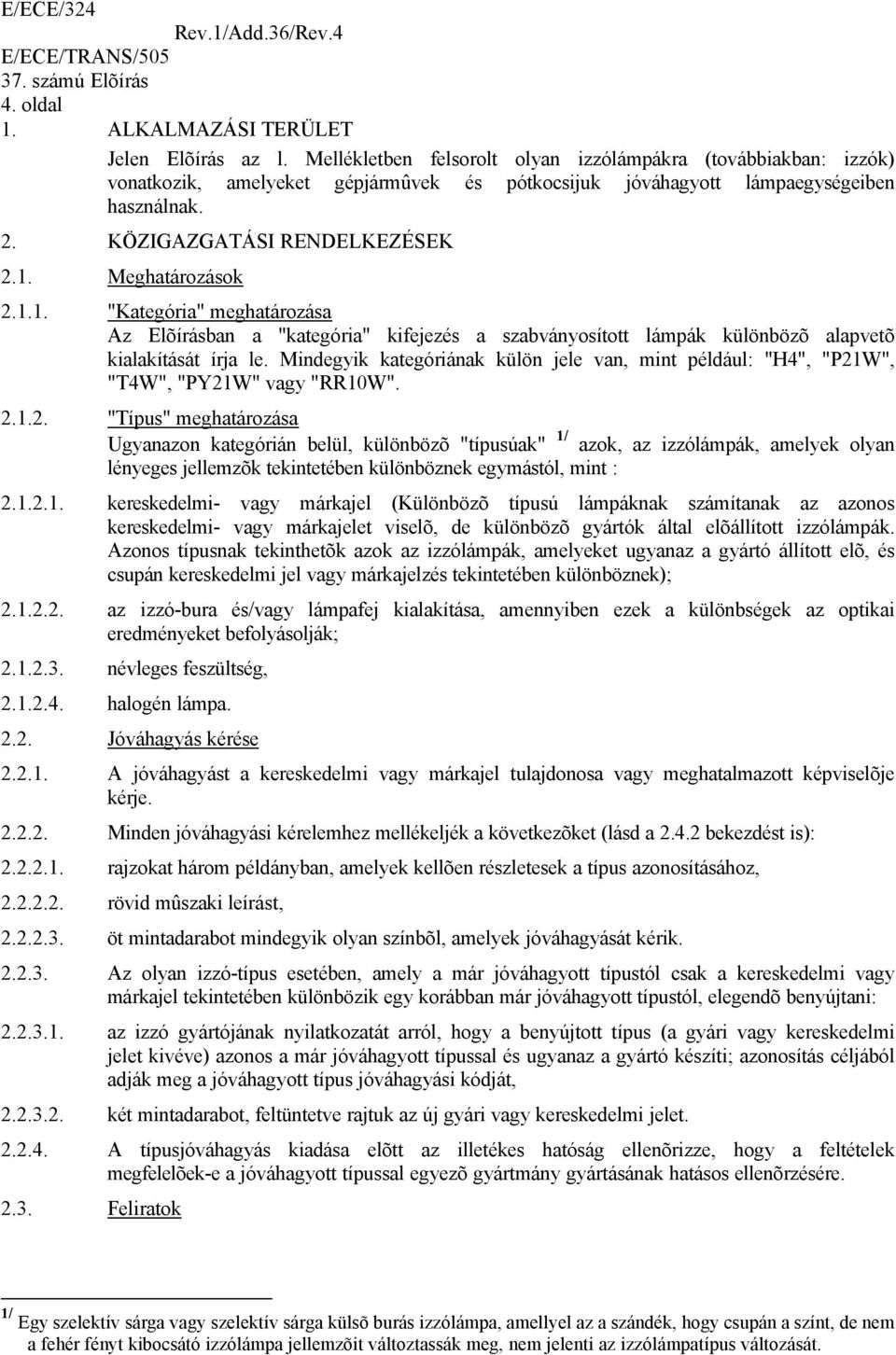

4 4. oldal 1. ALKALMAZÁSI TERÜLET Jelen Elõírás az l. Mellékletben felsorolt olyan izzólámpákra (továbbiakban: izzók) vonatkozik, amelyeket gépjármûvek és pótkocsijuk jóváhagyott lámpaegységeiben használnak. 2. KÖZIGAZGATÁSI RENDELKEZÉSEK 2.1. Meghatározások "Kategória" meghatározása Az Elõírásban a "kategória" kifejezés a szabványosított lámpák különbözõ alapvetõ kialakítását írja le. Mindegyik kategóriának külön jele van, mint például: "H4", "P21W", "T4W", "PY21W" vagy "RR10W" "Típus" meghatározása Ugyanazon kategórián belül, különbözõ "típusúak" 1/ azok, az izzólámpák, amelyek olyan lényeges jellemzõk tekintetében különböznek egymástól, mint : kereskedelmi- vagy márkajel (Különbözõ típusú lámpáknak számítanak az azonos kereskedelmi- vagy márkajelet viselõ, de különbözõ gyártók által elõállított izzólámpák. Azonos típusnak tekinthetõk azok az izzólámpák, amelyeket ugyanaz a gyártó állított elõ, és csupán kereskedelmi jel vagy márkajelzés tekintetében különböznek); az izzó-bura és/vagy lámpafej kialakítása, amennyiben ezek a különbségek az optikai eredményeket befolyásolják; névleges feszültség, halogén lámpa Jóváhagyás kérése A jóváhagyást a kereskedelmi vagy márkajel tulajdonosa vagy meghatalmazott képviselõje kérje Minden jóváhagyási kérelemhez mellékeljék a következõket (lásd a bekezdést is): rajzokat három példányban, amelyek kellõen részletesek a típus azonosításához, rövid mûszaki leírást, öt mintadarabot mindegyik olyan színbõl, amelyek jóváhagyását kérik Az olyan izzó-típus esetében, amely a már jóváhagyott típustól csak a kereskedelmi vagy márkajel tekintetében különbözik egy korábban már jóváhagyott típustól, elegendõ benyújtani: az izzó gyártójának nyilatkozatát arról, hogy a benyújtott típus (a gyári vagy kereskedelmi jelet kivéve) azonos a már jóváhagyott típussal és ugyanaz a gyártó készíti; azonosítás céljából adják meg a jóváhagyott típus jóváhagyási kódját, két mintadarabot, feltüntetve rajtuk az új gyári vagy kereskedelmi jelet A típusjóváhagyás kiadása elõtt az illetékes hatóság ellenõrizze, hogy a feltételek megfelelõek-e a jóváhagyott típussal egyezõ gyártmány gyártásának hatásos ellenõrzésére Feliratok 1/ Egy szelektív sárga vagy szelektív sárga külsõ burás izzólámpa, amellyel az a szándék, hogy csupán a színt, de nem a fehér fényt kibocsátó izzólámpa jellemzõit változtassák meg, nem jelenti az izzólámpatípus változását.

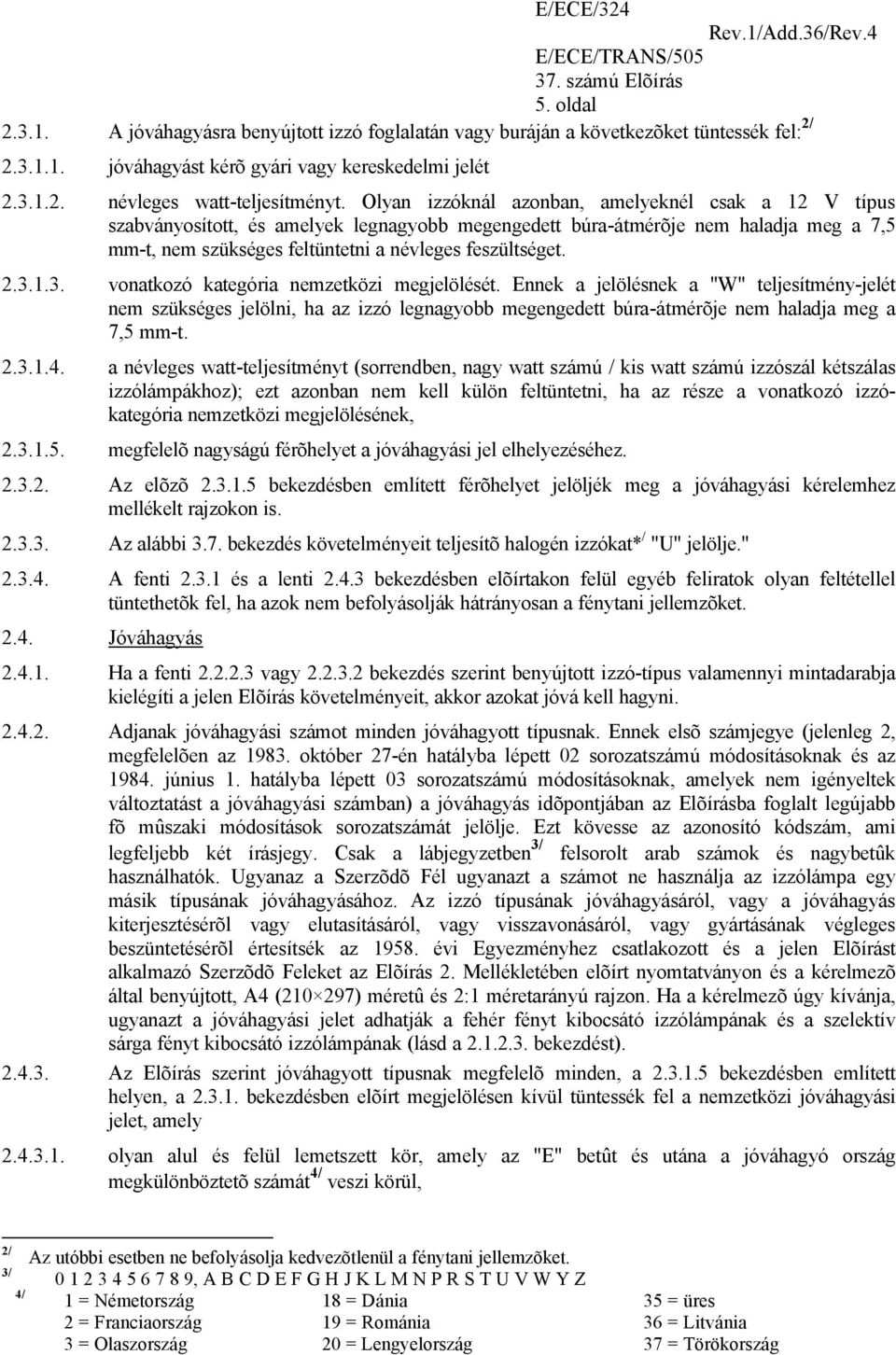

5 5. oldal A jóváhagyásra benyújtott izzó foglalatán vagy buráján a következõket tüntessék fel: 2/ jóváhagyást kérõ gyári vagy kereskedelmi jelét névleges watt-teljesítményt. Olyan izzóknál azonban, amelyeknél csak a 12 V típus szabványosított, és amelyek legnagyobb megengedett búra-átmérõje nem haladja meg a 7,5 mm-t, nem szükséges feltüntetni a névleges feszültséget vonatkozó kategória nemzetközi megjelölését. Ennek a jelölésnek a "W" teljesítmény-jelét nem szükséges jelölni, ha az izzó legnagyobb megengedett búra-átmérõje nem haladja meg a 7,5 mm-t a névleges watt-teljesítményt (sorrendben, nagy watt számú / kis watt számú izzószál kétszálas izzólámpákhoz); ezt azonban nem kell külön feltüntetni, ha az része a vonatkozó izzókategória nemzetközi megjelölésének, megfelelõ nagyságú férõhelyet a jóváhagyási jel elhelyezéséhez Az elõzõ bekezdésben említett férõhelyet jelöljék meg a jóváhagyási kérelemhez mellékelt rajzokon is Az alábbi 3.7. bekezdés követelményeit teljesítõ halogén izzókat* / "U" jelölje." A fenti és a lenti bekezdésben elõírtakon felül egyéb feliratok olyan feltétellel tüntethetõk fel, ha azok nem befolyásolják hátrányosan a fénytani jellemzõket Jóváhagyás Ha a fenti vagy bekezdés szerint benyújtott izzó-típus valamennyi mintadarabja kielégíti a jelen Elõírás követelményeit, akkor azokat jóvá kell hagyni Adjanak jóváhagyási számot minden jóváhagyott típusnak. Ennek elsõ számjegye (jelenleg 2, megfelelõen az október 27-én hatályba lépett 02 sorozatszámú módosításoknak és az június 1. hatályba lépett 03 sorozatszámú módosításoknak, amelyek nem igényeltek változtatást a jóváhagyási számban) a jóváhagyás idõpontjában az Elõírásba foglalt legújabb fõ mûszaki módosítások sorozatszámát jelölje. Ezt kövesse az azonosító kódszám, ami legfeljebb két írásjegy. Csak a lábjegyzetben 3/ felsorolt arab számok és nagybetûk használhatók. Ugyanaz a Szerzõdõ Fél ugyanazt a számot ne használja az izzólámpa egy másik típusának jóváhagyásához. Az izzó típusának jóváhagyásáról, vagy a jóváhagyás kiterjesztésérõl vagy elutasításáról, vagy visszavonásáról, vagy gyártásának végleges beszüntetésérõl értesítsék az évi Egyezményhez csatlakozott és a jelen Elõírást alkalmazó Szerzõdõ Feleket az Elõírás 2. Mellékletében elõírt nyomtatványon és a kérelmezõ által benyújtott, A4 ( ) méretû és 2:1 méretarányú rajzon. Ha a kérelmezõ úgy kívánja, ugyanazt a jóváhagyási jelet adhatják a fehér fényt kibocsátó izzólámpának és a szelektív sárga fényt kibocsátó izzólámpának (lásd a bekezdést) Az Elõírás szerint jóváhagyott típusnak megfelelõ minden, a bekezdésben említett helyen, a bekezdésben elõírt megjelölésen kívül tüntessék fel a nemzetközi jóváhagyási jelet, amely olyan alul és felül lemetszett kör, amely az "E" betût és utána a jóváhagyó ország megkülönböztetõ számát 4/ veszi körül, 2/ 3/ 4/ Az utóbbi esetben ne befolyásolja kedvezõtlenül a fénytani jellemzõket , A B C D E F G H J K L M N P R S T U V W Y Z 1 = Németország 18 = Dánia 35 = üres 2 = Franciaország 19 = Románia 36 = Litvánia 3 = Olaszország 20 = Lengyelország 37 = Törökország

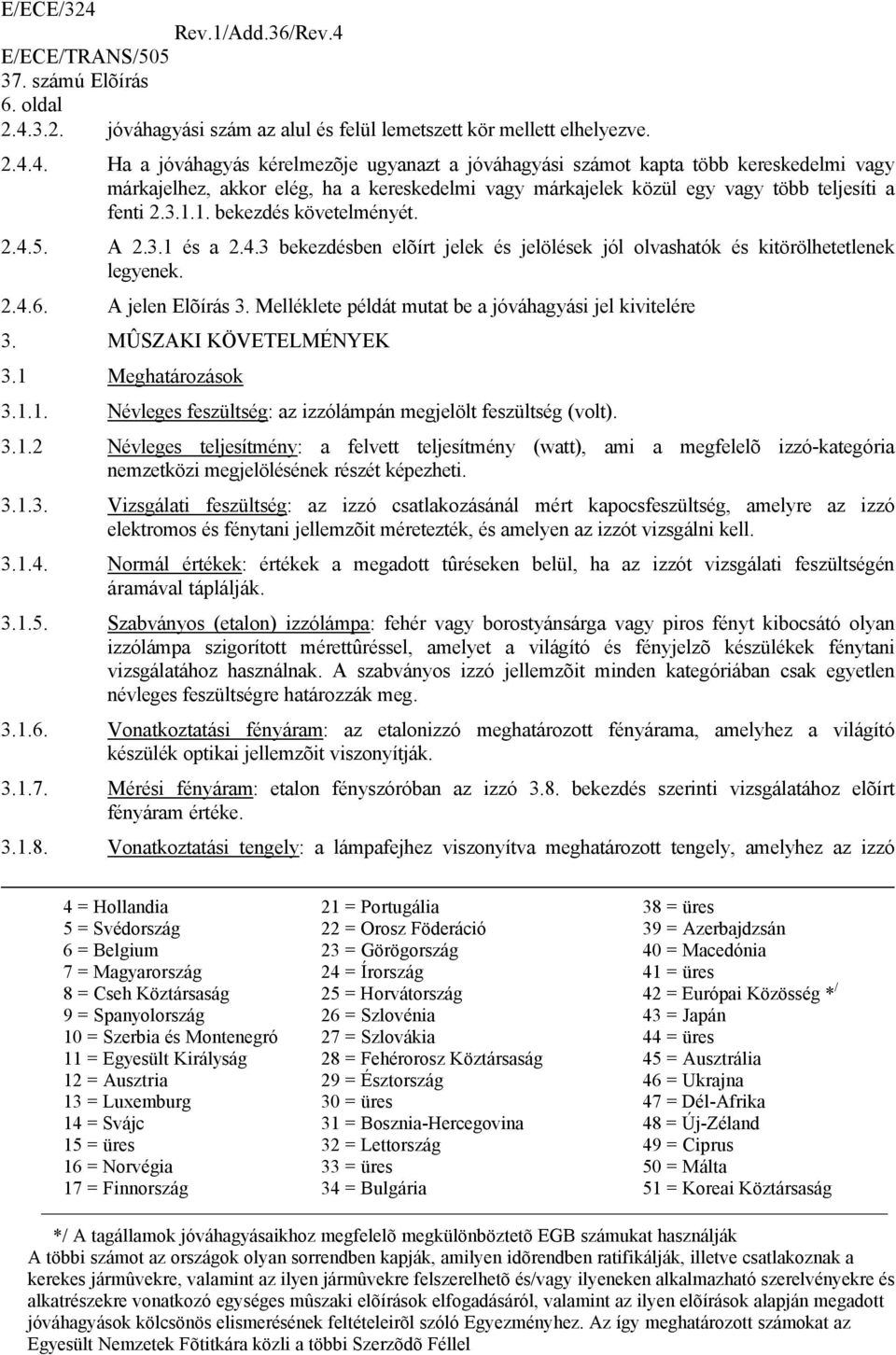

6 6. oldal jóváhagyási szám az alul és felül lemetszett kör mellett elhelyezve Ha a jóváhagyás kérelmezõje ugyanazt a jóváhagyási számot kapta több kereskedelmi vagy márkajelhez, akkor elég, ha a kereskedelmi vagy márkajelek közül egy vagy több teljesíti a fenti bekezdés követelményét A és a bekezdésben elõírt jelek és jelölések jól olvashatók és kitörölhetetlenek legyenek A jelen Elõírás 3. Melléklete példát mutat be a jóváhagyási jel kivitelére 3. MÛSZAKI KÖVETELMÉNYEK 3.1 Meghatározások Névleges feszültség: az izzólámpán megjelölt feszültség (volt) Névleges teljesítmény: a felvett teljesítmény (watt), ami a megfelelõ izzó-kategória nemzetközi megjelölésének részét képezheti Vizsgálati feszültség: az izzó csatlakozásánál mért kapocsfeszültség, amelyre az izzó elektromos és fénytani jellemzõit méretezték, és amelyen az izzót vizsgálni kell Normál értékek: értékek a megadott tûréseken belül, ha az izzót vizsgálati feszültségén áramával táplálják Szabványos (etalon) izzólámpa: fehér vagy borostyánsárga vagy piros fényt kibocsátó olyan izzólámpa szigorított mérettûréssel, amelyet a világító és fényjelzõ készülékek fénytani vizsgálatához használnak. A szabványos izzó jellemzõit minden kategóriában csak egyetlen névleges feszültségre határozzák meg Vonatkoztatási fényáram: az etalonizzó meghatározott fényárama, amelyhez a világító készülék optikai jellemzõit viszonyítják Mérési fényáram: etalon fényszóróban az izzó 3.8. bekezdés szerinti vizsgálatához elõírt fényáram értéke : a lámpafejhez viszonyítva meghatározott tengely, amelyhez az izzó 4 = Hollandia 21 = Portugália 38 = üres 5 = Svédország 22 = Orosz Föderáció 39 = Azerbajdzsán 6 = Belgium 23 = Görögország 40 = Macedónia 7 = Magyarország 24 = Írország 41 = üres 8 = Cseh Köztársaság 25 = Horvátország 42 = Európai Közösség * / 9 = Spanyolország 26 = Szlovénia 43 = Japán 10 = Szerbia és Montenegró 27 = Szlovákia 44 = üres 11 = Egyesült Királyság 28 = Fehérorosz Köztársaság 45 = Ausztrália 12 = Ausztria 29 = Észtország 46 = Ukrajna 13 = Luxemburg 30 = üres 47 = Dél-Afrika 14 = Svájc 31 = Bosznia-Hercegovina 48 = Új-Zéland 15 = üres 32 = Lettország 49 = Ciprus 16 = Norvégia 33 = üres 50 = Málta 17 = Finnország 34 = Bulgária 51 = Koreai Köztársaság */ A tagállamok jóváhagyásaikhoz megfelelõ megkülönböztetõ EGB számukat használják A többi számot az országok olyan sorrendben kapják, amilyen idõrendben ratifikálják, illetve csatlakoznak a kerekes jármûvekre, valamint az ilyen jármûvekre felszerelhetõ és/vagy ilyeneken alkalmazható szerelvényekre és alkatrészekre vonatkozó egységes mûszaki elõírások elfogadásáról, valamint az ilyen elõírások alapján megadott jóváhagyások kölcsönös elismerésének feltételeirõl szóló Egyezményhez. Az így meghatározott számokat az Egyesült Nemzetek Fõtitkára közli a többi Szerzõdõ Féllel

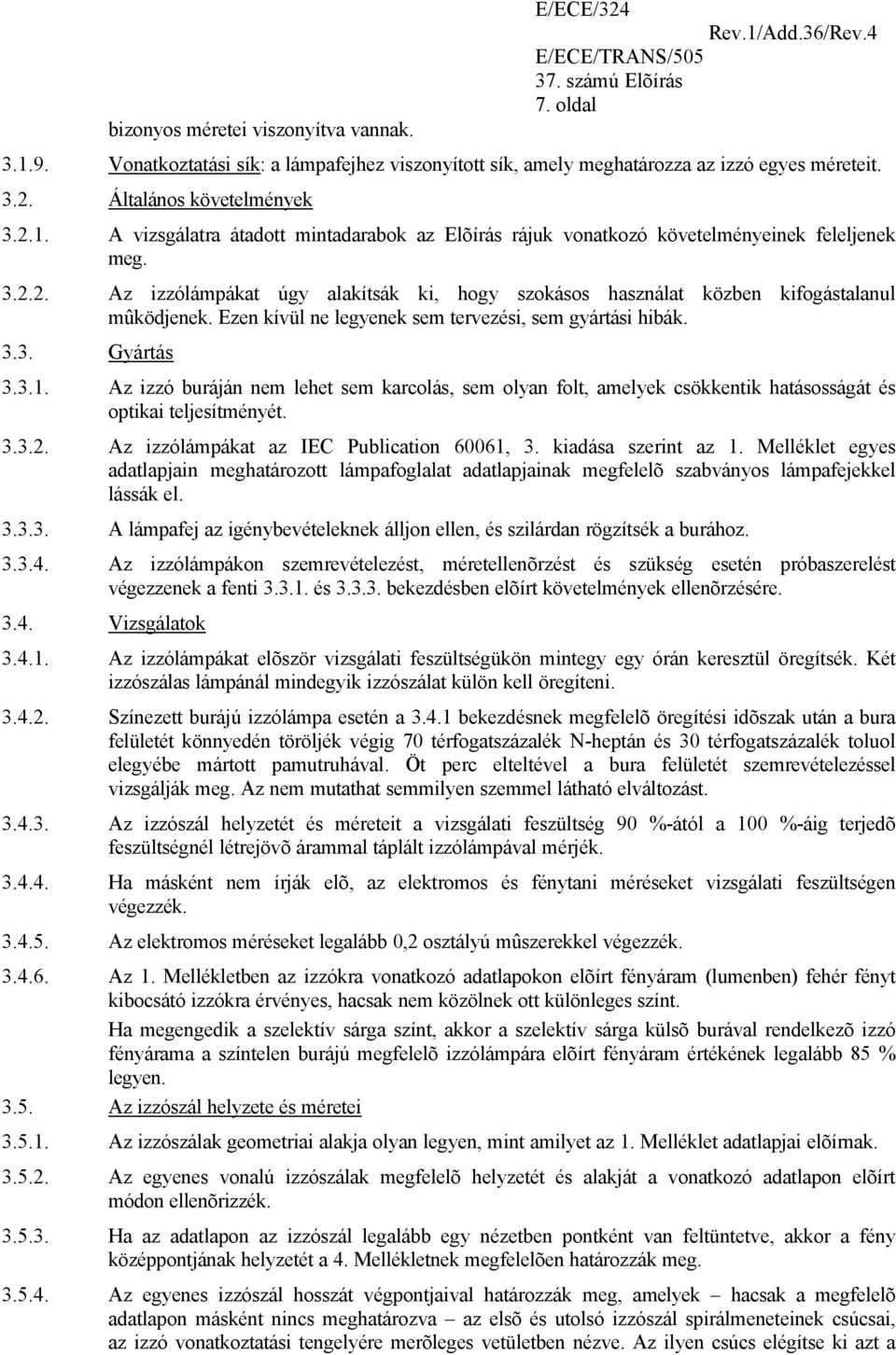

7 bizonyos méretei viszonyítva vannak. E/ECE/ oldal Vonatkoztatási sík: a lámpafejhez viszonyított sík, amely meghatározza az izzó egyes méreteit Általános követelmények A vizsgálatra átadott mintadarabok az Elõírás rájuk vonatkozó követelményeinek feleljenek meg Az izzólámpákat úgy alakítsák ki, hogy szokásos használat közben kifogástalanul mûködjenek. Ezen kívül ne legyenek sem tervezési, sem gyártási hibák Gyártás Az izzó buráján nem lehet sem karcolás, sem olyan folt, amelyek csökkentik hatásosságát és optikai teljesítményét Az izzólámpákat az IEC Publication 60061, 3. kiadása szerint az 1. Melléklet egyes adatlapjain meghatározott lámpafoglalat adatlapjainak megfelelõ szabványos lámpafejekkel lássák el A lámpafej az igénybevételeknek álljon ellen, és szilárdan rögzítsék a burához Az izzólámpákon szemrevételezést, méretellenõrzést és szükség esetén próbaszerelést végezzenek a fenti és bekezdésben elõírt követelmények ellenõrzésére Vizsgálatok Az izzólámpákat elõször vizsgálati feszültségükön mintegy egy órán keresztül öregítsék. Két izzószálas lámpánál mindegyik izzószálat külön kell öregíteni Színezett burájú izzólámpa esetén a bekezdésnek megfelelõ öregítési idõszak után a bura felületét könnyedén töröljék végig 70 térfogatszázalék N-heptán és 30 térfogatszázalék toluol elegyébe mártott pamutruhával. Öt perc elteltével a bura felületét szemrevételezéssel vizsgálják meg. Az nem mutathat semmilyen szemmel látható elváltozást Az izzószál helyzetét és méreteit a vizsgálati feszültség 90 %-ától a 100 %-áig terjedõ feszültségnél létrejövõ árammal táplált izzólámpával mérjék Ha másként nem írják elõ, az elektromos és fénytani méréseket vizsgálati feszültségen végezzék Az elektromos méréseket legalább 0,2 osztályú mûszerekkel végezzék Az 1. Mellékletben az izzókra vonatkozó adatlapokon elõírt fényáram (lumenben) fehér fényt kibocsátó izzókra érvényes, hacsak nem közölnek ott különleges színt. Ha megengedik a szelektív sárga színt, akkor a szelektív sárga külsõ burával rendelkezõ izzó fényárama a színtelen burájú megfelelõ izzólámpára elõírt fényáram értékének legalább 85 % legyen Az izzószál helyzete és méretei Az izzószálak geometriai alakja olyan legyen, mint amilyet az 1. Melléklet adatlapjai elõírnak Az egyenes vonalú izzószálak megfelelõ helyzetét és alakját a vonatkozó adatlapon elõírt módon ellenõrizzék Ha az adatlapon az izzószál legalább egy nézetben pontként van feltüntetve, akkor a fény középpontjának helyzetét a 4. Mellékletnek megfelelõen határozzák meg Az egyenes izzószál hosszát végpontjaival határozzák meg, amelyek hacsak a megfelelõ adatlapon másként nincs meghatározva az elsõ és utolsó izzószál spirálmeneteinek csúcsai, az izzó vonatkoztatási tengelyére merõleges vetületben nézve. Az ilyen csúcs elégítse ki azt a

8 8. oldal követelményt, hogy a szárakkal bezárt szög nem lehet nagyobb, mint 90. Duplaspirálú izzószálak esetében a másodspirálok csúcsait vegyék számításba Axiális izzószálaknál a szélsõ csúcsok helyzetét határozzák meg forgatással az izzó vonatkoztatási tengelye körül a vizsgált szálak végein. Utána a hosszúságot a vonatkoztatási tengellyel párhuzamosan mérjék Keresztirányú izzószálaknál az izzószál tengelyét a vetület irányára merõlegesen helyezzék el. A hosszúságot a vonatkoztatási tengelyre merõlegesen mérjék Szín Az izzólámpából kibocsátott fény színe fehér legyen, hacsak a megfelelõ adatlapon másként nincs elõírva A 48. számú Elõírásban és annak, a jóváhagyásra beterjesztés idõpontjában érvényes módosítássorozataiban megadott, a kibocsátott fény színére vonatkozó meghatározások vonatkozzanak a jelen Elõírásra A kibocsátott fény színét az 5. Mellékletben meghatározott módszerrel mérjék meg. Mindegyik megmért érték az elõírt tûréstartományban legyen. 5/ Azon felül, a fehér fényt kibocsátó izzólámpák esetében, a megmért értékek ne térjenek el többel, mint 0,020 egység az x, és/vagy az y irányban attól a ponttól, amelyet a Planck helyen levõ pont (IEC Kiadvány, 15.2 Kolorimetria, 1986) irányában kiválasztottak. A fényjelzõkészülékekben alkalmazott izzólámpák feleljenek meg a 2. kiadású számú IEC Kiadvány 5. számú Módosítása bekezdésében megállapított követelményeknek UV sugárzás A halogén lámpa UV sugárzása olyan legyen, hogy: k 1 = 400 nm E e (λ) dλ λ=315 nm W/lm 780 nm k m E e (λ) V(λ) dλ λ=380 nm ahol: Ee (λ) [W/nm] k 2 = 315 nm E e (λ) dλ λ=250 nm W/lm 780 nm k m E e (λ) V(λ) dλ λ=380 nm a sugárzó áramlás színképi eloszlása 5/ A gyártás megfelelõsége érdekében, csak a borostyán-sárga és piros színeknél, a mérési eredmények legalább 80 százalékának az elõírt tûréstartományon belül kell lennie."

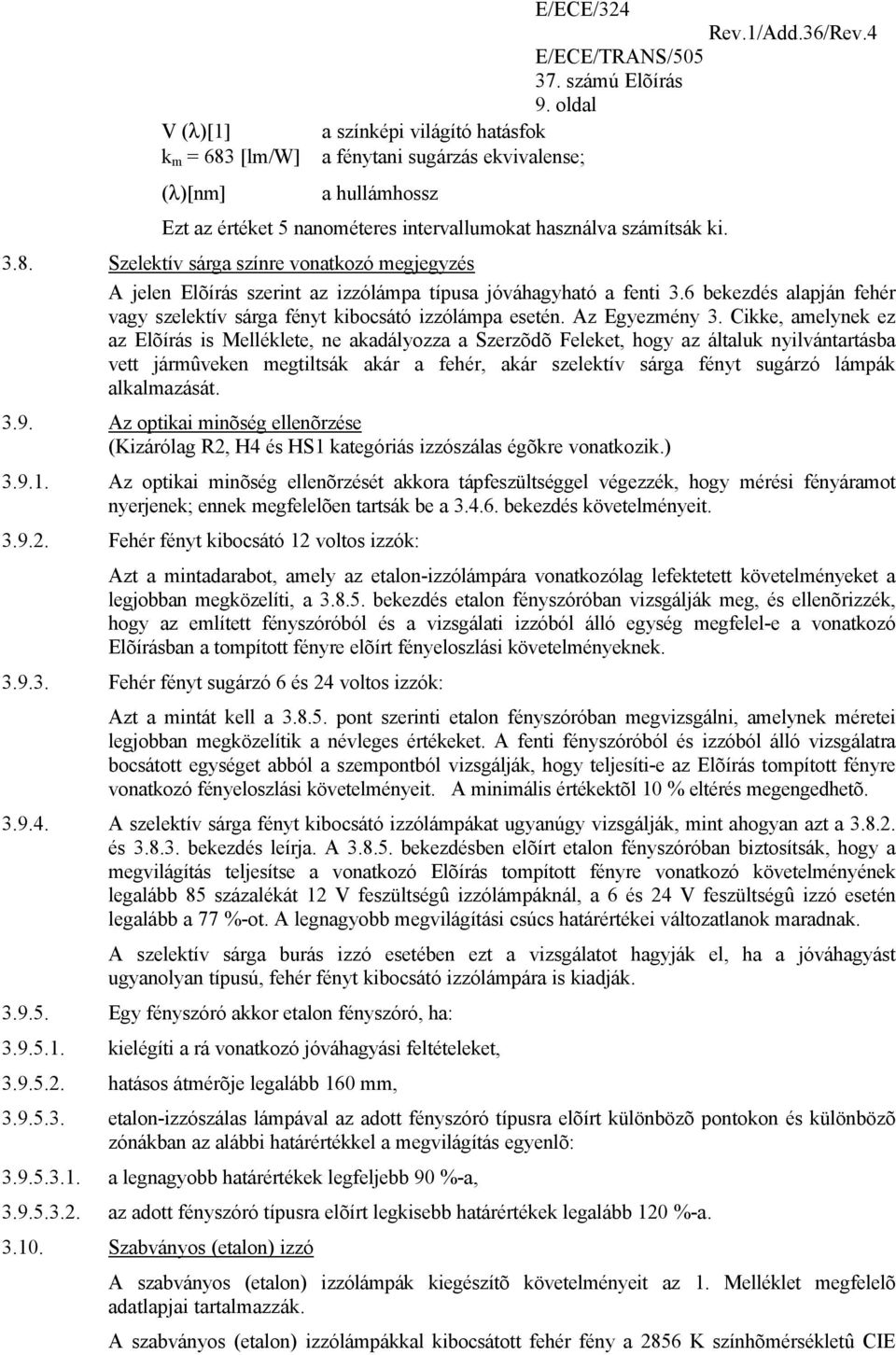

9 V (λ)[1] k m = 683 [lm/w] (λ)[nm] E/ECE/ oldal a színképi világító hatásfok a fénytani sugárzás ekvivalense; a hullámhossz Ezt az értéket 5 nanométeres intervallumokat használva számítsák ki Szelektív sárga színre vonatkozó megjegyzés A jelen Elõírás szerint az izzólámpa típusa jóváhagyható a fenti 3.6 bekezdés alapján fehér vagy szelektív sárga fényt kibocsátó izzólámpa esetén. Az Egyezmény 3. Cikke, amelynek ez az Elõírás is Melléklete, ne akadályozza a Szerzõdõ Feleket, hogy az általuk nyilvántartásba vett jármûveken megtiltsák akár a fehér, akár szelektív sárga fényt sugárzó lámpák alkalmazását Az optikai minõség ellenõrzése (Kizárólag R2, H4 és HS1 kategóriás izzószálas égõkre vonatkozik.) Az optikai minõség ellenõrzését akkora tápfeszültséggel végezzék, hogy mérési fényáramot nyerjenek; ennek megfelelõen tartsák be a bekezdés követelményeit Fehér fényt kibocsátó 12 voltos izzók: Azt a mintadarabot, amely az etalon-izzólámpára vonatkozólag lefektetett követelményeket a legjobban megközelíti, a bekezdés etalon fényszóróban vizsgálják meg, és ellenõrizzék, hogy az említett fényszóróból és a vizsgálati izzóból álló egység megfelel-e a vonatkozó Elõírásban a tompított fényre elõírt fényeloszlási követelményeknek Fehér fényt sugárzó 6 és 24 voltos izzók: Azt a mintát kell a pont szerinti etalon fényszóróban megvizsgálni, amelynek méretei legjobban megközelítik a névleges értékeket. A fenti fényszóróból és izzóból álló vizsgálatra bocsátott egységet abból a szempontból vizsgálják, hogy teljesíti-e az Elõírás tompított fényre vonatkozó fényeloszlási követelményeit. A minimális értékektõl 10 % eltérés megengedhetõ A szelektív sárga fényt kibocsátó izzólámpákat ugyanúgy vizsgálják, mint ahogyan azt a és bekezdés leírja. A bekezdésben elõírt etalon fényszóróban biztosítsák, hogy a megvilágítás teljesítse a vonatkozó Elõírás tompított fényre vonatkozó követelményének legalább 85 százalékát 12 V feszültségû izzólámpáknál, a 6 és 24 V feszültségû izzó esetén legalább a 77 %-ot. A legnagyobb megvilágítási csúcs határértékei változatlanok maradnak. A szelektív sárga burás izzó esetében ezt a vizsgálatot hagyják el, ha a jóváhagyást ugyanolyan típusú, fehér fényt kibocsátó izzólámpára is kiadják Egy fényszóró akkor etalon fényszóró, ha: kielégíti a rá vonatkozó jóváhagyási feltételeket, hatásos átmérõje legalább 160 mm, etalon-izzószálas lámpával az adott fényszóró típusra elõírt különbözõ pontokon és különbözõ zónákban az alábbi határértékkel a megvilágítás egyenlõ: a legnagyobb határértékek legfeljebb 90 %-a, az adott fényszóró típusra elõírt legkisebb határértékek legalább 120 %-a Szabványos (etalon) izzó A szabványos (etalon) izzólámpák kiegészítõ követelményeit az 1. Melléklet megfelelõ adatlapjai tartalmazzák. A szabványos (etalon) izzólámpákkal kibocsátott fehér fény a 2856 K színhõmérsékletû CIE

10 10. oldal fényforrás trikromatikus koordinátáitól x és/vagy y irányban ne térjen el többel, mint 0,010 egység. Szabványos (etalon) borostyánsárga vagy piros fényt kibocsátó izzólámpáknál az égõ hõmérsékletének változása ne befolyásolja azt a fényáramot, amely akadályozhatná a jelzõkészülékek fénytani méréseit. 4. JÓVÁHAGYOTT TÍPUSSAL MEGEGYEZÕ GYÁRTMÁNY 4.1. Az Elõírás szerint jóváhagyott izzólámpákat úgy gyártsák, hogy megegyezzenek a jóváhagyott típussal és teljesítsék a jelen Elõírás fenti 3. bekezdésében, valamint az 1., 3. és 4. Mellékletekben a feliratokra és a mûszaki jellemzõkre vonatkozó követelményeket Az elõzõ 4.1. bekezdésben elõírt követelmények ellenõrzésére megfelelõ gyártásellenõrzõ vizsgálatokat kell lefolytatni A jóváhagyás birtokosa különösképpen biztosítsa a következõket: megfelelõ eljárások álljanak rendelkezésre a termék minõségének hatékony ellenõrzésére, hozzáférjen minden gyártásellenõrzéséhez a szükséges vizsgáló berendezés, a vizsgálati eredmények vezetését és a vonatkozó dokumentációt a jóváhagyási hatósággal egyetértésben meghatározott ideig, elemezzék minden egyes típus vizsgálati eredményeit alkalmazva a 7. Melléklet elõírásait azért, hogy ellenõrizzék és biztosítsák a termék jellemzõinek állandóságát az ipari termelésben elkerülhetetlen gyártási szórással, biztosítsák, hogy minden izzólámpa-típusnál legalább a jelen Elõírás 6. Mellékletében elõírt vizsgálatokat elvégezzék, ha bármelyik próbadarab-készlet a vizsgálat során nem egyezik a jóváhagyott típussal, akkor vegyenek új mintadarabokat, és újra vizsgálják meg azokat. Minden szükséges intézkedést tegyenek meg a jóváhagyott típussal egyezõ gyártás helyreállítására A típusjóváhagyást kiadó illetékes hatóság bármikor, bármely gyártó egységnél ellenõrizheti a jóváhagyott típussal megegyezõ kivitelezésû gyártás ellenõrzési módszereit Minden ellenõrzõ vizsgálat során bocsássák az ellenõr rendelkezésére a vizsgálati feljegyzéseket és gyártási iratokat Az ellenõr szúrópróbaszerûen mintákat vehet azzal a céllal, hogy megvizsgálják azokat a gyártó üzem laboratóriumában. A mintadarabok minimális mennyiségét a gyártó saját vizsgálati eredményeinek figyelembe vételével lehet meghatározni Ha a minõségi szint kifogásolható, vagy szükséges ellenõrizni az elõzõ bekezdés alkalmazása szerint lefolytatott vizsgálatok valódiságát, akkor az ellenõr vegyen próbadarabokat és küldje el azokat ahhoz a mûszaki szolgálathoz, amelyik a jóváhagyási vizsgálatokat végezte Az illetékes hatóság lefolytathat a jelen Elõírásban elõírt bármilyen vizsgálatot. Ha az illetékes hatóság úgy dönt, hogy szúrópróbaszerû helyszíni ellenõrzéseket végez, akkor a jelen Elõírás 8. és 9. Mellékletének az elõírásait kell alkalmazni Az illetékes hatóság felhatalmazásával végzett ellenõrzõ vizsgálatok szokásos gyakorisága általában kétévenként egy alkalommal. Ha ilyen ellenõrzõ vizsgálat alkalmával kifogásolható eredményt kapnak, akkor az illetékes hatóság tegyenek meg minden szükséges intézkedést a jóváhagyott típussal egyezõ gyártás lehetõ leggyorsabb helyreállítására. 5. ELJÁRÁS A JÓVÁHAGYOTT TÍPUSTÓL ELTÉRÕ GYÁRTMÁNY ESETÉRE

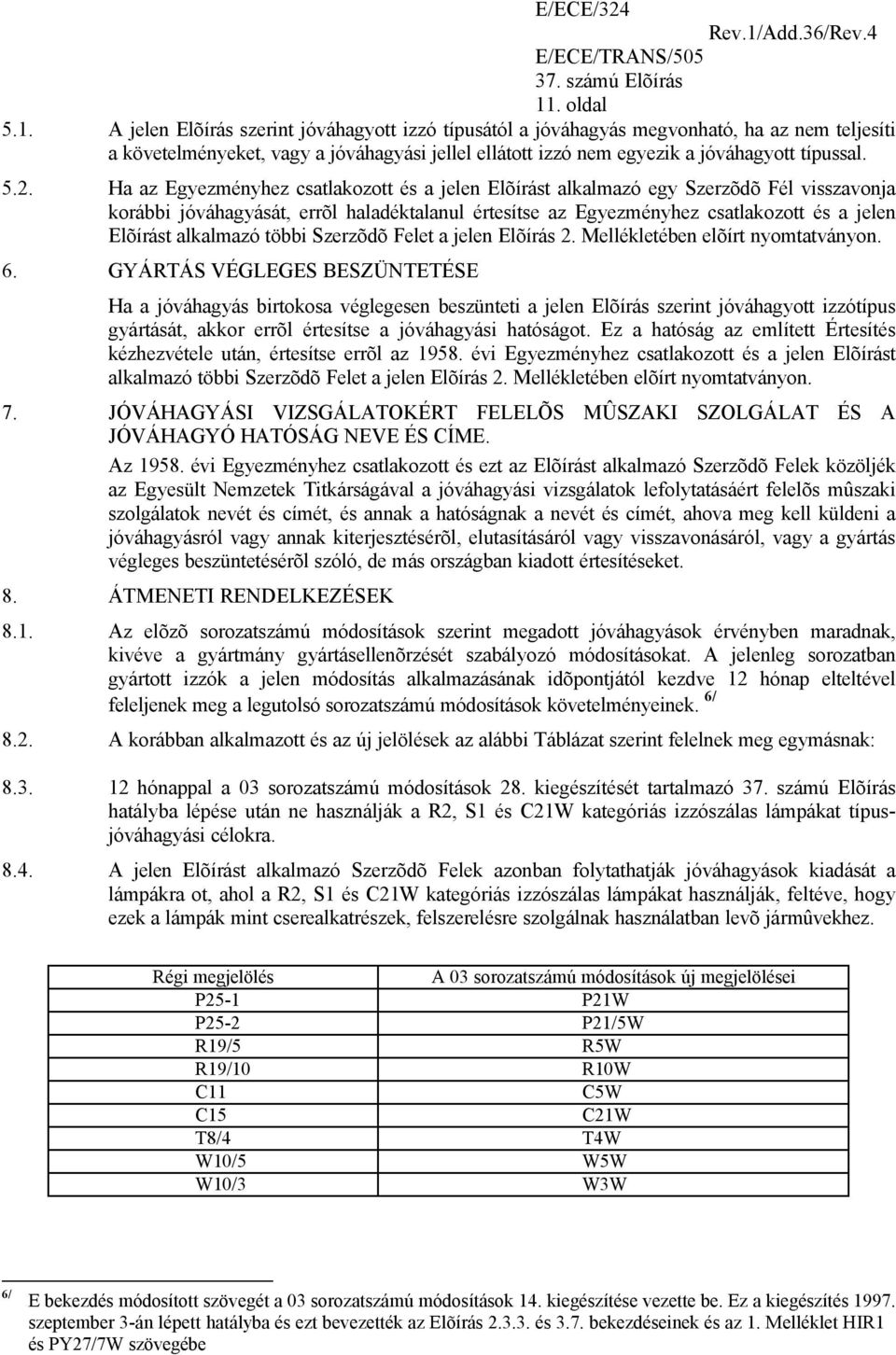

11 11. oldal 5.1. A jelen Elõírás szerint jóváhagyott izzó típusától a jóváhagyás megvonható, ha az nem teljesíti a követelményeket, vagy a jóváhagyási jellel ellátott izzó nem egyezik a jóváhagyott típussal Ha az Egyezményhez csatlakozott és a jelen Elõírást alkalmazó egy Szerzõdõ Fél visszavonja korábbi jóváhagyását, errõl haladéktalanul értesítse az Egyezményhez csatlakozott és a jelen Elõírást alkalmazó többi Szerzõdõ Felet a jelen Elõírás 2. Mellékletében elõírt nyomtatványon. 6. GYÁRTÁS VÉGLEGES BESZÜNTETÉSE Ha a jóváhagyás birtokosa véglegesen beszünteti a jelen Elõírás szerint jóváhagyott izzótípus gyártását, akkor errõl értesítse a jóváhagyási hatóságot. Ez a hatóság az említett Értesítés kézhezvétele után, értesítse errõl az évi Egyezményhez csatlakozott és a jelen Elõírást alkalmazó többi Szerzõdõ Felet a jelen Elõírás 2. Mellékletében elõírt nyomtatványon. 7. JÓVÁHAGYÁSI VIZSGÁLATOKÉRT FELELÕS MÛSZAKI SZOLGÁLAT ÉS A JÓVÁHAGYÓ HATÓSÁG NEVE ÉS CÍME. Az évi Egyezményhez csatlakozott és ezt az Elõírást alkalmazó Szerzõdõ Felek közöljék az Egyesült Nemzetek Titkárságával a jóváhagyási vizsgálatok lefolytatásáért felelõs mûszaki szolgálatok nevét és címét, és annak a hatóságnak a nevét és címét, ahova meg kell küldeni a jóváhagyásról vagy annak kiterjesztésérõl, elutasításáról vagy visszavonásáról, vagy a gyártás végleges beszüntetésérõl szóló, de más országban kiadott értesítéseket. 8. ÁTMENETI RENDELKEZÉSEK 8.1. Az elõzõ sorozatszámú módosítások szerint megadott jóváhagyások érvényben maradnak, kivéve a gyártmány gyártásellenõrzését szabályozó módosításokat. A jelenleg sorozatban gyártott izzók a jelen módosítás alkalmazásának idõpontjától kezdve 12 hónap elteltével feleljenek meg a legutolsó sorozatszámú módosítások követelményeinek. 6/ 8.2. A korábban alkalmazott és az új jelölések az alábbi Táblázat szerint felelnek meg egymásnak: hónappal a 03 sorozatszámú módosítások 28. kiegészítését tartalmazó hatályba lépése után ne használják a R2, S1 és C21W kategóriás izzószálas lámpákat típusjóváhagyási célokra A jelen Elõírást alkalmazó Szerzõdõ Felek azonban folytathatják jóváhagyások kiadását a lámpákra ot, ahol a R2, S1 és C21W kategóriás izzószálas lámpákat használják, feltéve, hogy ezek a lámpák mint cserealkatrészek, felszerelésre szolgálnak használatban levõ jármûvekhez. Régi megjelölés A 03 sorozatszámú módosítások új megjelölései P25-1 P21W P25-2 P21/5W R19/5 R5W R19/10 R10W C11 C5W C15 C21W T8/4 T4W W10/5 W5W W10/3 W3W 6/ E bekezdés módosított szövegét a 03 sorozatszámú módosítások 14. kiegészítése vezette be. Ez a kiegészítés szeptember 3-án lépett hatályba és ezt bevezették az Elõírás és 3.7. bekezdéseinek és az 1. Melléklet HIR1 és PY27/7W szövegébe

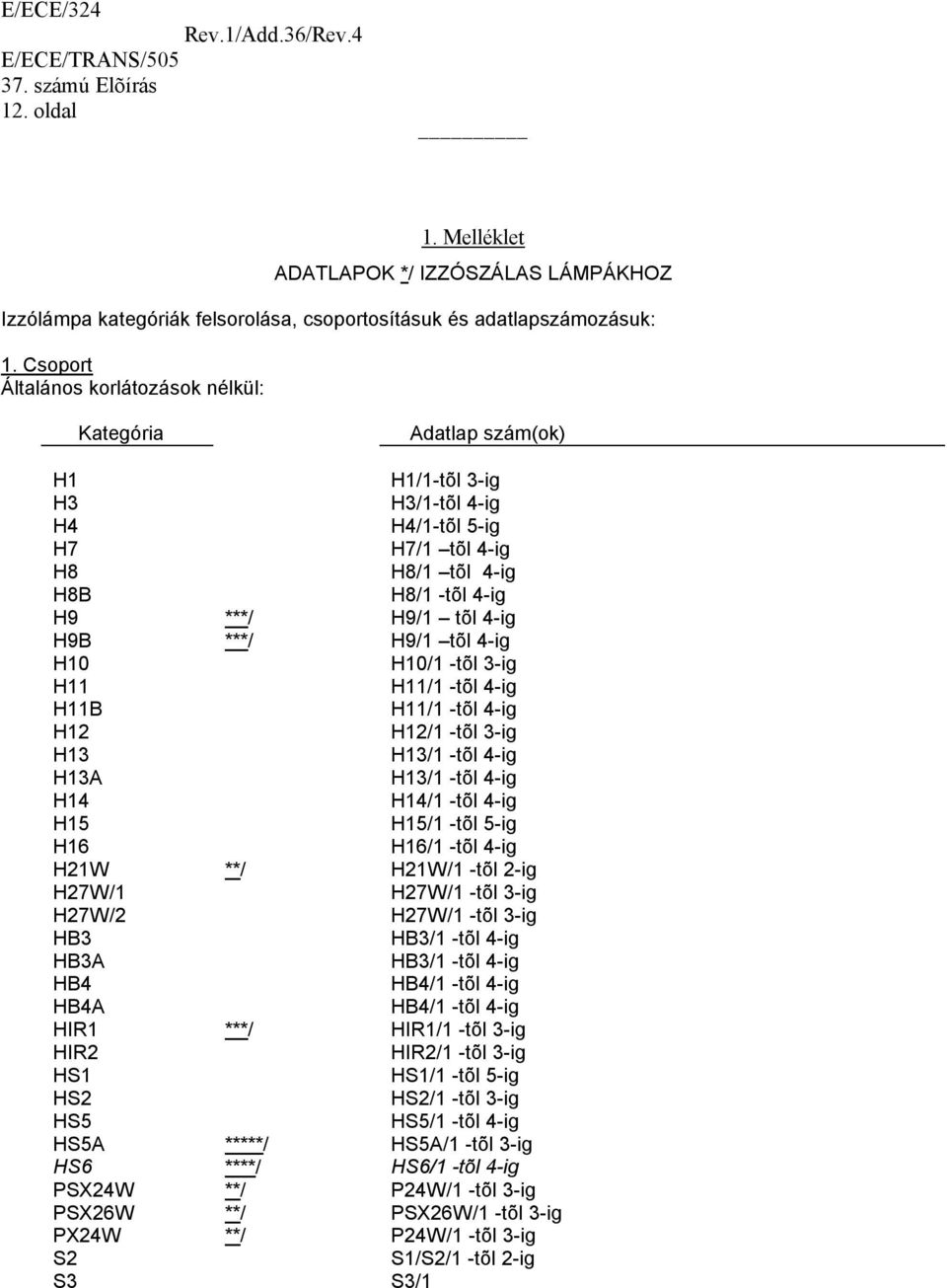

12 12. oldal 1. Melléklet ADATLAPOK */ IZZÓSZÁLAS LÁMPÁKHOZ Izzólámpa kategóriák felsorolása, csoportosításuk és adatlapszámozásuk: 1. Csoport Általános korlátozások nélkül: Kategória Adatlap szám(ok) H1 H1/1-tõl 3-ig H3 H3/1-tõl 4-ig H4 H4/1-tõl 5-ig H7 H7/1 tõl 4-ig H8 H8/1 tõl 4-ig H8B H8/1 -tõl 4-ig H9 ***/ H9/1 tõl 4-ig H9B ***/ H9/1 tõl 4-ig H10 H10/1 -tõl 3-ig H11 H11/1 -tõl 4-ig H11B H11/1 -tõl 4-ig H12 H12/1 -tõl 3-ig H13 H13/1 -tõl 4-ig H13A H13/1 -tõl 4-ig H14 H14/1 -tõl 4-ig H15 H15/1 -tõl 5-ig H16 H16/1 -tõl 4-ig H21W **/ H21W/1 -tõl 2-ig H27W/1 H27W/1 -tõl 3-ig H27W/2 H27W/1 -tõl 3-ig HB3 HB3/1 -tõl 4-ig HB3A HB3/1 -tõl 4-ig HB4 HB4/1 -tõl 4-ig HB4A HB4/1 -tõl 4-ig HIR1 ***/ HIR1/1 -tõl 3-ig HIR2 HIR2/1 -tõl 3-ig HS1 HS1/1 -tõl 5-ig HS2 HS2/1 -tõl 3-ig HS5 HS5/1 -tõl 4-ig HS5A *****/ HS5A/1 -tõl 3-ig HS6 ****/ HS6/1 -tõl 4-ig PSX24W **/ P24W/1 -tõl 3-ig PSX26W **/ PSX26W/1 -tõl 3-ig PX24W **/ P24W/1 -tõl 3-ig S2 S1/S2/1 -tõl 2-ig S3 S3/1

13 13. oldal 2. Csoport Használat csak jelzõlámpákban, kanyarodási lámpákban, hátrameneti lámpákban és hátsó rendszámtábla megvilágító lámpákban használandók: Kategória Adatlap szám(ok) C5W C5W/1 H6W H6W/1 H10W/1 H10W/1- tõl 2-ig HY6W H6W/1 HY10W H10W/1-tõl 2-ig HY21W H21W/1 -tõl 2-ig P13W P13W/1 -tõl 3-ig P19W P19W/1 -tõl 3-ig P21W P21W/1 -tõl 2-ig P21/4W P21/4W/1 (P21/5W/2-tõl 3-ig) P21/5W P21/5W/1 -tõl 3-ig P24W P24W/1 -tõl 3-ig P27W P27W/1 -tõl 2-ig P27/7W P27/7W/1 -tõl 3-ig PC16W PC16W/1-3 PCR16W PC16W/1-3 PCY16W PC16W/1-3 PR19W P19W/1 -tõl 3-ig PR21W PR21W/1 (P21W/2) PR21/4W PR21/4W/1 (P21/5W/2 -tõl 3-ig) PR21/5W PR21/5W/1 (P21/5W/2 -tõl 3-ig) PR24W P24W/1 -tõl 3-ig PR27/7W PR27/7W/1 (P27/7W/2 -tõl 3-ig) PS19W P19W/1 -tõl 3-ig PS24W P24W/1 -tõl 3-ig PSR19W P19W/1 -tõl 3-ig PSR24W P24W/1 -tõl 3-ig PSY19W P19W/1 -tõl 3-ig PSY24W P24W/1 -tõl 3-ig PW13W P13W/1 -tõl 3-ig PW16W PC16W/1-3 -ig PWR16W PC16W/1-3 PWY16W PC16W/1-3 PW19W P19W/1-3 PWR19W P19W/1-3 PWY19W P19W/1-3 PW24W P24W/1-3 PWR24W P24W/1-3 PWY24W P24W/1-3 PY19W PY19W/1-3 R5W R5W/1 R10W R10W/1 RR5W R5W/1 RR10W R10W/1 RY10W R10W/1 T1.4W T1.4W/1 T4W T4W/1 W2.3W W2.3W/1 W3W W3W/1 W5W W5W/1 W10W W10W/1

14 14. oldal W15/5W W15/5W/1 -tõl 3-ig W16W W16W/1 W21W W21W/1 -tõl 2-ig W21/5W W21/5W/1 -tõl 3-ig WP21W WP21W/1 -tõl 2-ig WPY21W WP21W/1 -tõl 2-ig WR5W W5W/1 WR21/5W WR21/5W/1 (W21/5W/2 -tõl 3-ig) WY2.3W WY2.3W/1 WY5W W5W/1 WY10W W10W/1 WY16W W16W/1 WY21W WY21W/1-2 WY21W WY21W/1 -tõl 2-ig 3. Csoport Csak csere céljára (lásd a 8.3. és 8.4. bekezdésekben megjelölt átmeneti rendelkezéseket): Kategória C21W R2 S1 Adatlap szám(ok) C21W/1 -tõl 2-ig R2/1 -tõl 3-ig S1/S2/1 -tõl 2-ig */ Táblázatok, Elektromos és fotometriás jellemzõk: Feszültség voltban kifejezve; Teljesítmény wattban kifejezve; A fényteljesítmény lm-ben kifejezve. Feltéve, hogy egy izzólámpa kategóriára egynél több referencia fényteljesítmény értéket határoznak meg, az értéket alkalmazzák körülbelül 12 V-nál egy világító berendezés jóváhagyására és 13,5 V-nál egy fényjelzõ berendezés jóváhagyására, hacsak a berendezés jóváhagyására alkalmazott Elõírás másként nem rendelkezik. **/ Nem tompított fényû fényszórókhoz készült. ***/ Nem a 19. Elõírás meghatározása szerinti B jelzésû elsõ ködlámpákhoz készült. ****/ Nem a 112. Elõírás szerinti fényszórókhoz készült. "*****/ A 113. Elõírás C osztályához tartozó fényszórókon kívül máshol nem alkalmazandók 3-as Csoport Csak csere (lásd a 8.3. és 8.4. bekezdések átmeneti intézkedéseit): Kategória C21W R2 S1 Adatlapszám(ok) C21W/1 a 2-höz R2/1 a 3-hoz S1/S2/1 a 2-höz Adatlapok felsorolása izzólámpákhoz és sorrendjük ebben a mellékletben: Adatlap száma(i) C5W/1 C21W/1 2

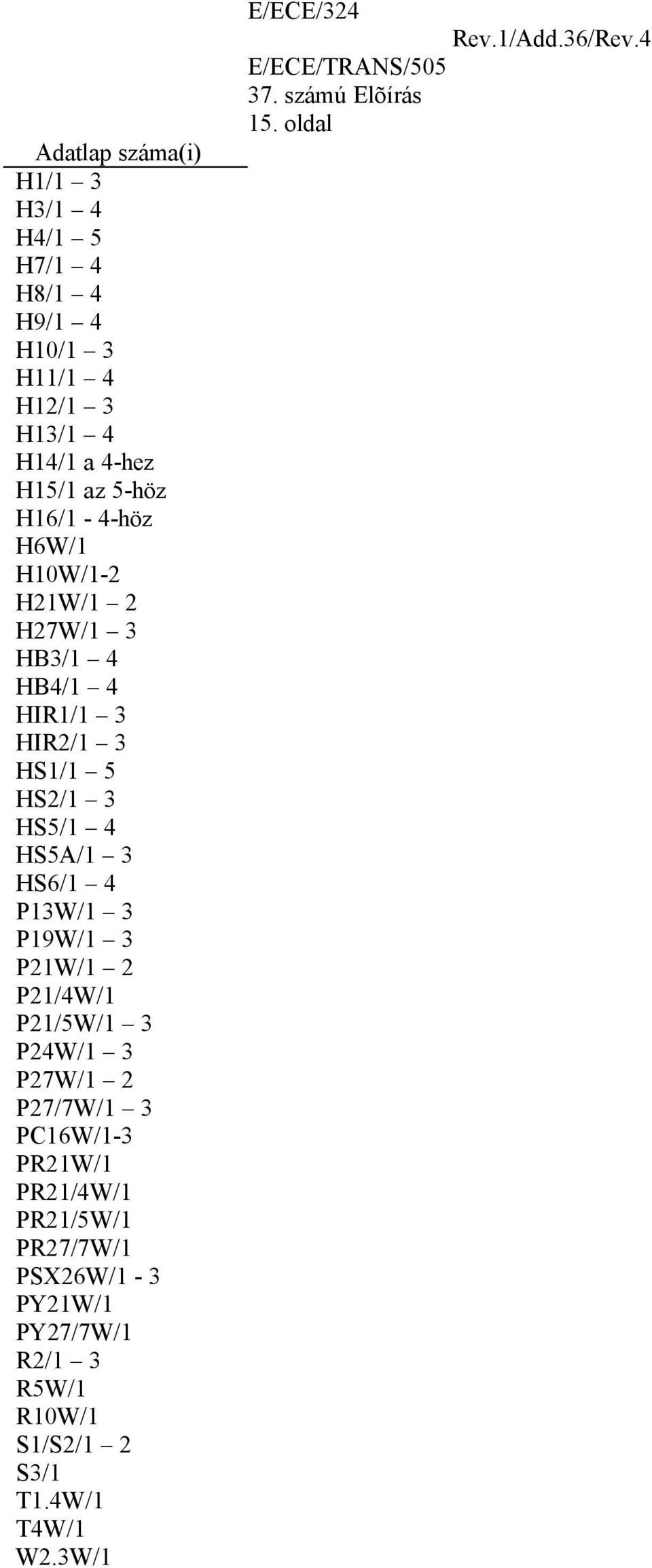

15 Adatlap száma(i) H1/1 3 H3/1 4 H4/1 5 H7/1 4 H8/1 4 H9/1 4 H10/1 3 H11/1 4 H12/1 3 H13/1 4 H14/1 a 4-hez H15/1 az 5-höz H16/1-4-höz H6W/1 H10W/1-2 H21W/1 2 H27W/1 3 HB3/1 4 HB4/1 4 HIR1/1 3 HIR2/1 3 HS1/1 5 HS2/1 3 HS5/1 4 HS5A/1 3 HS6/1 4 P13W/1 3 P19W/1 3 P21W/1 2 P21/4W/1 P21/5W/1 3 P24W/1 3 P27W/1 2 P27/7W/1 3 PC16W/1-3 PR21W/1 PR21/4W/1 PR21/5W/1 PR27/7W/1 PSX26W/1-3 PY21W/1 PY27/7W/1 R2/1 3 R5W/1 R10W/1 S1/S2/1 2 S3/1 T1.4W/1 T4W/1 W2.3W/1 E/ECE/ oldal

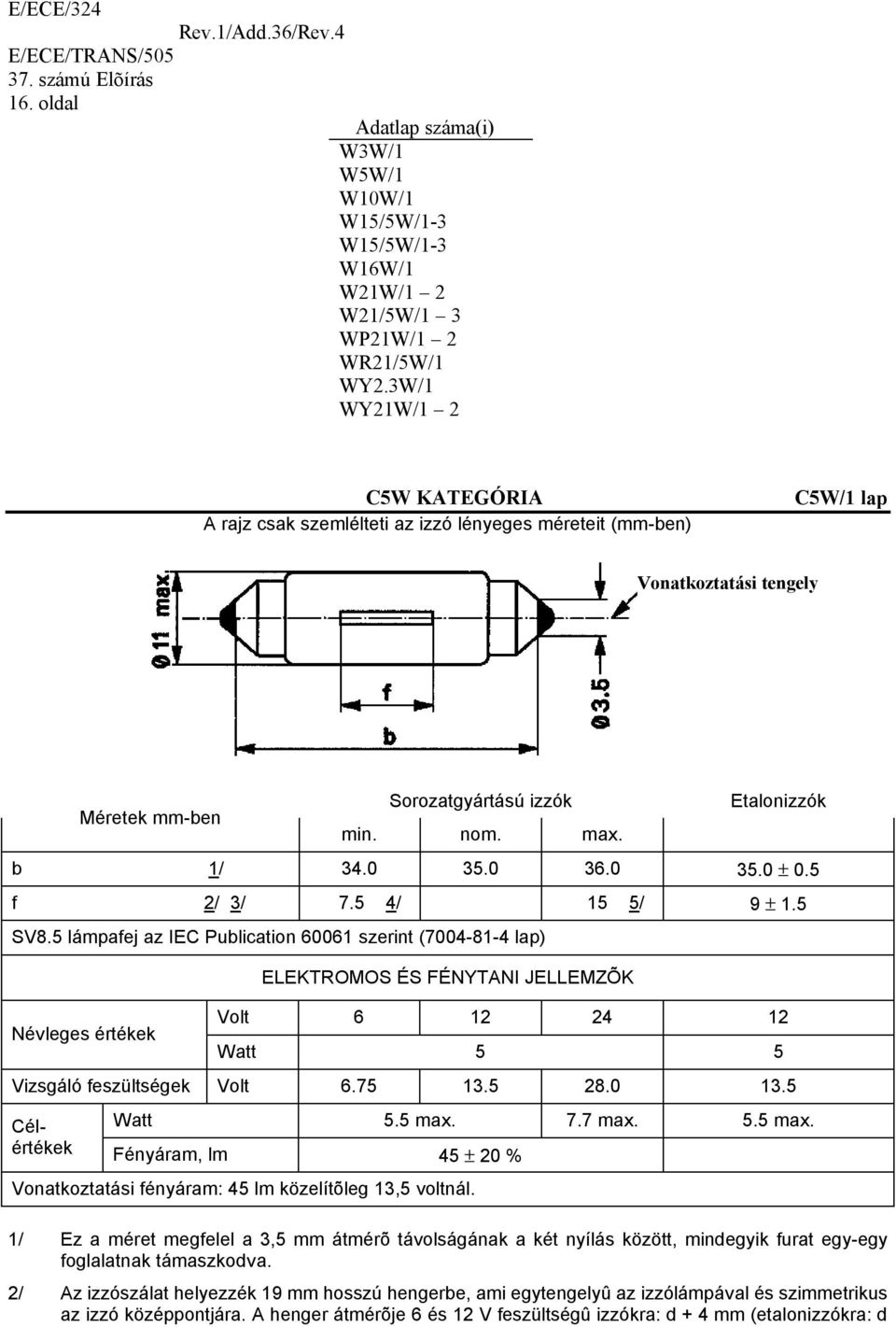

16 16. oldal Adatlap száma(i) W3W/1 W5W/1 W10W/1 W15/5W/1-3 W15/5W/1-3 W16W/1 W21W/1 2 W21/5W/1 3 WP21W/1 2 WR21/5W/1 WY2.3W/1 WY21W/1 2 C5W KATEGÓRIA A rajz csak szemlélteti az izzó lényeges méreteit (mm-ben) C5W/1 lap Méretek mm-ben Sorozatgyártású izzók min. nom. max. Etalonizzók b 1/ ± 0.5 f 2/ 3/ 7.5 4/ 15 5/ 9 ± 1.5 SV8.5 lámpafej az IEC Publication szerint ( lap) Névleges értékek ELEKTROMOS ÉS FÉNYTANI JELLEMZÕK Volt Watt 5 5 Vizsgáló feszültségek Volt Célértékek Watt 5.5 max. 7.7 max. 5.5 max. Fényáram, lm 45 ± 20 % Vonatkoztatási fényáram: 45 lm közelítõleg 13,5 voltnál. 1/ Ez a méret megfelel a 3,5 mm átmérõ távolságának a két nyílás között, mindegyik furat egy-egy foglalatnak támaszkodva. 2/ Az izzószálat helyezzék 19 mm hosszú hengerbe, ami egytengelyû az izzólámpával és szimmetrikus az izzó középpontjára. A henger átmérõje 6 és 12 V feszültségû izzókra: d + 4 mm (etalonizzókra: d

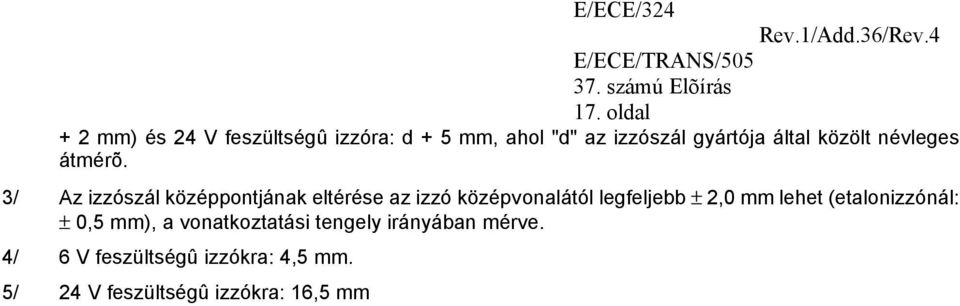

17 17. oldal + 2 mm) és 24 V feszültségû izzóra: d + 5 mm, ahol "d" az izzószál gyártója által közölt névleges átmérõ. 3/ Az izzószál középpontjának eltérése az izzó középvonalától legfeljebb ± 2,0 mm lehet (etalonizzónál: ± 0,5 mm), a vonatkoztatási tengely irányában mérve. 4/ 6 V feszültségû izzókra: 4,5 mm. 5/ 24 V feszültségû izzókra: 16,5 mm

18 18. oldal C21W KATEGÓRIA A rajz csak szemlélteti az izzó lényeges méreteit (mm-ben) C21W/1 lap Izzók csak hátrameneti lámpákhoz Vonatkoztatási tengely Méretek mm-ben Sorozatgyártású izzók min. nom. max. Etalonizzók b 1/ ± 0.5 f 2/ ± 1.0 SV8,5 lámpafej az IEC Publication szerint ( lap) Névleges értékek ELEKTROMOS ÉS FÉNYTANI JELLEMZÕK Volt Watt Vizsgáló feszültségek Volt Célértékek Watt 26.5 max max. Fényáram, lm 460 ± 15 % Vonatkoztatási fényáram: 460 lm közelítõleg 13,5 voltnál. 1/ Ez a méret megfelel a 3,5 mm átmérõjû két nyílás közötti távolságnak. 2/ Az izzószál helyzetét "box-rendszerrel" ellenõrizzék, C21W/2 adatlap.

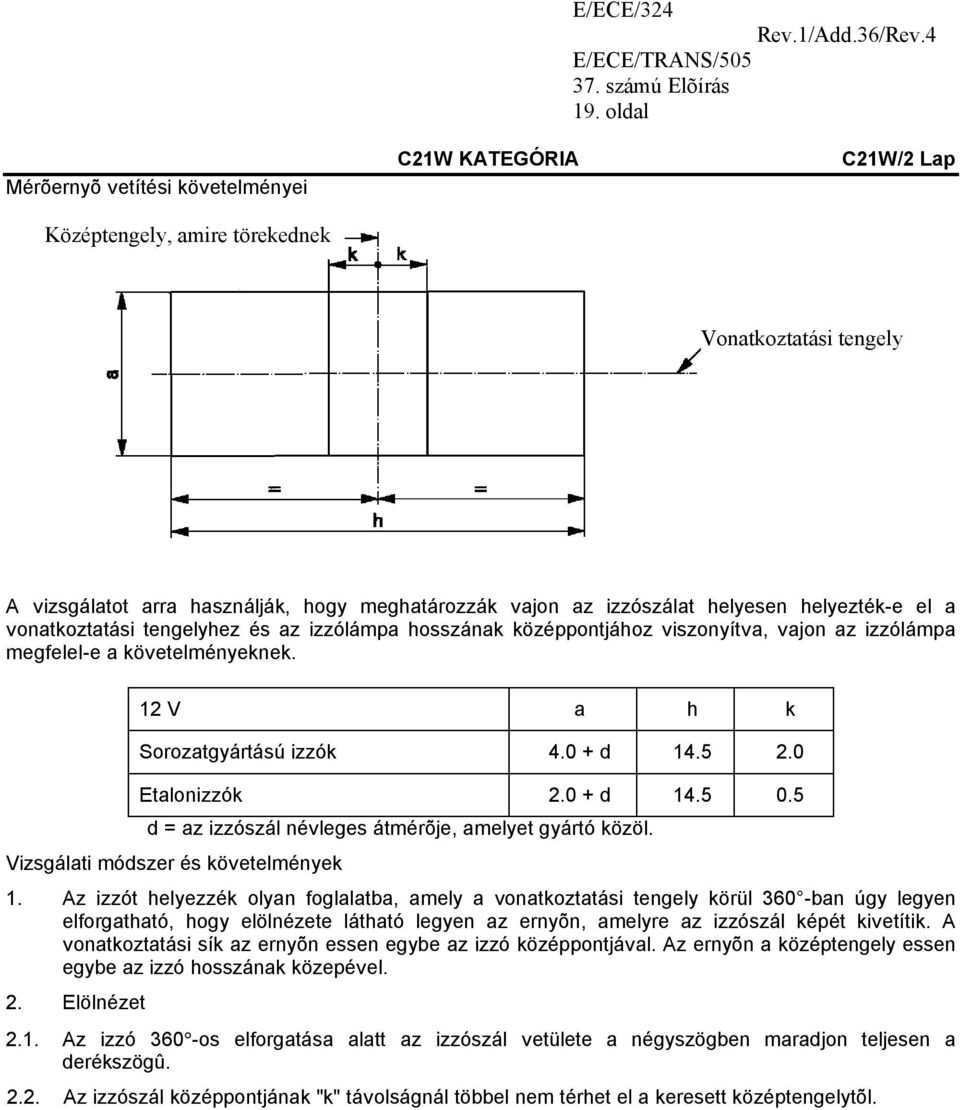

19 19. oldal Mérõernyõ vetítési követelményei Középtengely, amire törekednek C21W KATEGÓRIA C21W/2 Lap A vizsgálatot arra használják, hogy meghatározzák vajon az izzószálat helyesen helyezték-e el a vonatkoztatási tengelyhez és az izzólámpa hosszának középpontjához viszonyítva, vajon az izzólámpa megfelel-e a követelményeknek. 12 V a h k Sorozatgyártású izzók d Etalonizzók d d = az izzószál névleges átmérõje, amelyet gyártó közöl. Vizsgálati módszer és követelmények 1. Az izzót helyezzék olyan foglalatba, amely a vonatkoztatási tengely körül 360 -ban úgy legyen elforgatható, hogy elölnézete látható legyen az ernyõn, amelyre az izzószál képét kivetítik. A vonatkoztatási sík az ernyõn essen egybe az izzó középpontjával. Az ernyõn a középtengely essen egybe az izzó hosszának közepével. 2. Elölnézet 2.1. Az izzó 360 -os elforgatása alatt az izzószál vetülete a négyszögben maradjon teljesen a derékszögû Az izzószál középpontjának "k" távolságnál többel nem térhet el a keresett középtengelytõl.

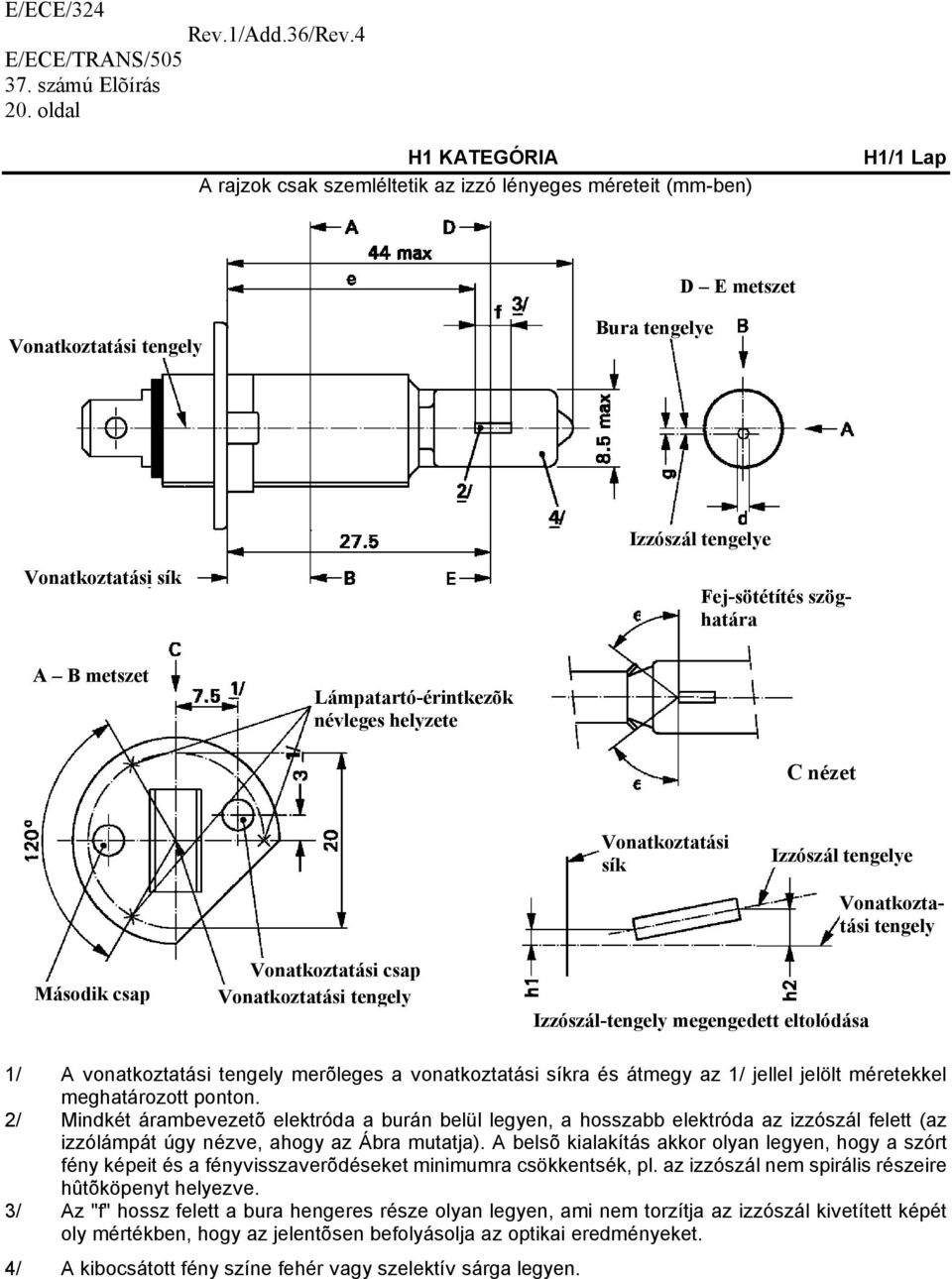

20 20. oldal H1 KATEGÓRIA A rajzok csak szemléltetik az izzó lényeges méreteit (mm-ben) H1/1 Lap D E metszet Bura tengelye Izzószál tengelye Vonatkoztatási sík A B metszet Lámpatartó-érintkezõk névleges helyzete C nézet Vonatkoztatási sík Izzószál tengelye Második csap Vonatkoztatási csap Izzószál-tengely megengedett eltolódása Fej-sötétítés szöghatára Vonatkoztatási tengely 1/ A vonatkoztatási tengely merõleges a vonatkoztatási síkra és átmegy az 1/ jellel jelölt méretekkel meghatározott ponton. 2/ Mindkét árambevezetõ elektróda a burán belül legyen, a hosszabb elektróda az izzószál felett (az izzólámpát úgy nézve, ahogy az Ábra mutatja). A belsõ kialakítás akkor olyan legyen, hogy a szórt fény képeit és a fényvisszaverõdéseket minimumra csökkentsék, pl. az izzószál nem spirális részeire hûtõköpenyt helyezve. 3/ Az "f" hossz felett a bura hengeres része olyan legyen, ami nem torzítja az izzószál kivetített képét oly mértékben, hogy az jelentõsen befolyásolja az optikai eredményeket. 4/ A kibocsátott fény színe fehér vagy szelektív sárga legyen.

21 21. oldal H1 KATEGÓRIA H1/2Lap Méretek mm-ben Sorozatgyártású izzók Etalonizzók 6 V 12 V 24 V 12 V e 6/ 10/ / 25.0 ± 0.15 f 6/ 10/ 4.5 ± ± ± /-0.00 g 7/ 8/ 0.5 d ± 0.5 d 0.5 d ± 0.25 d h1 9/ 0 ± / h2 9/ 0 ± / ε 45 ± ± 3 P14,5s lámpafej az IEC Publication szerint ( lap) ELEKTROMOS ÉS FÉNYTANI JELLEMZÕK Névleges értékek Vizsgáló feszültség Célértékek Watt Fényáram, lm Volt Watt Volt max. 68 max. 84 max. 1,350 1,550 1,900 ± % 15 Referencia fényteljesítmény, körülbelül a következõ feszültségértékeknél 68 max. 12 V 1, V 1,550" 5/ A külpontosságot csupán az izzószál vízszintes és függõleges irányában mérik az Ábra szerint. Azokat a pontokat mérjék, ahol a menetvégek külsejének vetülete a vonatkoztatási síktól legközelebb vagy legtávolabb metszi az izzószál tengelyét. 6/ A nézet iránya a vonatkoztatási tengellyel és a lámpafoglalat második tájolócsapjának középpontjával meghatározott síkban lévõ vonatkoztatási tengelyre merõleges. 7/ Az izzószál eltérése a bura tengelyéhez viszonyítva, 27,5 mm-re a vonatkoztatási síktól mérve. 8/ "d" az izzószál átmérõje. 9/ Box-rendszerrel (Box System) ellenõrizzék, H1/3 adatlap. 10/ Az izzószál végeit úgy határozzák meg, mint azokat a pontokat, ahol a fenti 6/ lábjegyzetben meghatározott irányból nézve a menetvégek külsejének vetülete a vonatkoztatási síktól legközelebb vagy legtávolabb metszi az izzószál tengelyét (dupla csavarású izzószálakra külön utasítás kidolgozása folyamatban).

22 22. oldal Mérõernyõ vetítési követelményei H1 KATEGÓRIA H1/3Lap Ez a vizsgálat az izzószál vonatkoztatási tengelyhez és a vonatkoztatási síkhoz viszonyított elhelyezkedésének ellenõrzésével azt határozza meg, hogy az izzó megfelel-e a követelményeknek. 25,0 mm a Vonatkoztatási síkhoz Vonatkoztatási tengely a1 a2 b1 b2 c1 c2 6 V V 1.4d 1.9 d V d = az izzószál átmérõje Az izzószál helyzetét csak a H1/1. adatlapon mutatott A és B irányban ellenõrizzék. Az izzószál teljes egészében a jelzett határokon belül legyen. A H1/2 adatlapon, 10/ jegyzet, meghatározott izzószál kezdete a Z1 és Z2 egyenesek között legyen.

23 23. oldal H3 KATEGÓRIA A rajzok csak szemléltetik az izzó lényeges méreteit (mm-ben) H3/1Lap Vonatkoztatási tengely Vonatkoztatási sík Vonatkoztatási horony Ernyõzés 1/ A kibocsátott fény színe fehér vagy szelektív sárga legyen. 2/ A fénykibocsátó középpont ("e") magassága felett a minimális hosszúság, amely felett a bura hengeres alakú legyen. 3/ A bura alapjának végének torzítása a max. 80 elsötétítési szögön kívül semmilyen külsõ irányból ne legyen látható. Az ernyõzés ne keltsen kellemetlen visszatükrözést. A vonatkoztatási tengely és mindegyik ernyõ között a szög, az égõ oldalán mérve, ne haladja meg a 90 fokot.

24 24. oldal H3 KATEGÓRIA H3/2Lap Meghatározás: gyûrû közepe és vonatkoztatási tengely Izzószál helyzete és méretei Felülnézet Vonatkoztatási horony B nézet Izzószál közepe Izzószál tengelye Gyûrû közepe 18,0 a vonatkoztatási síkhoz Vonatkoztatási tengely Felülnézet Vonatkoztatási tengely Z Z egyenes meghatározása Felülnézet Vonatkoztatási jel Izzószál tengelye A nézet: h2 mértet mérik B nézet: k, h1, h3, f méreteket mérik C nézet: h4 méretet mérik 4/ A perem közepének megengedett eltérése a vonatkoztatási tengelytõl 0,5 mm a Z-Z egyenesre merõlegesen és 0,05 mm a Z-Z egyenessel párhuzamos irányban. 5/ A foglalatot ebbe az irányba kell nyomni.

25 25. oldal H3 KATEGÓRIA H3/3 Lap Méretek mm-ben Sorozatgyártású izzók Etalonizzók 6 V 12 V 24 V 12 V e / 18.0 f 8/ 3.0 min. 4.0 min. 5.0 ± 0.50 k 0 6/ 0 ± 0.20 h1, h3 0 6/ 0 ± / h2, h4 0 6/ 0 ± / PK22s lámpafej az IEC Publication szerint ( lap) ELEKTROMOS ÉS FÉNYTANI JELLEMZÕK Névleges Volt értékek Watt Vizsgáló feszültség Célértékek Watt Volt max. 68 max. 84 max. Fényáram, lm 1,050 1,450 1,750 ± % max. Referencia fényteljesítmény, körülbelül a következõ 12 V 1,100 feszültségértékeknél 13.2 V 1,450" 6/ "Box--rendszerrel" vizsgálják; H3/4 adatlap. 7/ Szabványos izzóknál azokat a pontokat mérjék, ahol a spirál végének külsõ vetülete metszi az izzószál tengelyét 8/ Az izzószál elsõ és utolsó spirálmenetének helyzetét a fénykibocsátó spirál elsõ és utolsó külsejének metszéspontjaival, illetve a vonatkoztatási síktól 18 mm távolságra esõ és párhuzamos síkkal határozza meg (a kettõs spirál alakú izzószálakra vonatkozó kiegészítõ utasítások kidolgozás alatt.).

26 26. oldal Mérõernyõre kivetítés követelményei H3 KATEGÓRIA H3/4 Lap Az izzószál vonatkoztatási tengelyhez és vonatkoztatási síkhoz viszonyított helyes beállítását vizsgálva határozzák meg azt, hogy az izzó megfelel-e a követelményeknek. A és C nézet B nézet a c k g 6 V V 1.8 d 1.6 d V d - az izzószál átmérõje 2.9 Az izzószál teljesen az ábrázolt határokon belül maradjon. Az izzószál közepe a "k" méreten belül legyen.

27 27. oldal H4 KATEGÓRIA A rajzok csak szemléltetik az izzó lényeges méreteit (mm-ben) H4/1 Lap Vonatkoztatási csap Tompított fény Távolsági fény Vonatkoztatási sík 1/ Vonatkoztatási sík 1. Ábra Fõ rajz Vonatkoztatási tengely 2. Ábra Lámpa legnagyobb körvonala 4/ 3. Ábra 1/ A fej gyûrûje három nyelvének illesztõ pontjaival alkotott sík a vonatkoztatási sík. 2/ A vonatkoztatási tengely merõleges a vonatkoztatási síkra és átmegy az "M" körátmérõ közepén. 3/ A kibocsátott fény színe fehér vagy szelektív sárga legyen. 4/ A bura és foglalata ne haladja meg a 2. Ábra határvonalát. Ahol azonban szelektív-sárga külsõ burát használnak, a bura és foglalata ne lépje túl a 3. Ábra határvonalát. 5/ A sötétítés legalább a bura hengeres részig terjedjen. A takarás fedje át a belsõ árnyékoló ernyõt is, amikor az utóbbit a vonatkoztatási tengelyre merõleges irányból nézik.

28 28. oldal H4 KATEGÓRIA H4/2 Lap Méretek mm-ben Sorozatgyártású izzók Etalonizzók 12 V 24 V 12 V e / ± /-0.00 p α max. 40 max. 40 P43t lámpafej az IEC Publication szerint ( lap) ELEKTROMOS ÉS FÉNYTANI JELLEMZÕK Névleges Volt 12 6/ 24 6/ 12 6/ értékek Watt Vizsgáló feszültség Célértékek Volt Watt 75 max. 68 max. 85 max. 80 max. 75 max. 68 max. Fényáram, lm 1,650 1,000 1,900 1,200 ± % 15 Mérõ fényáram 7/ lm Referencia fényteljesítmény, körülbelül a következõ 12 V 1, feszültségértékeknél 13.2 V 1,650 1,000" 6/ A baloldali oszlop értékei a távolsági fény izzószálára vonatkoznak. A jobboldali oszlop értékei a tompított fényre vonatkoznak. 7/ Mérõ fényáram a méréshez a jelen Elõírás 3.9. bekezdése szerint.

29 29. oldal H4 KATEGÓRIA H4/3 Lap Ernyõzés helyzete Bura tengelye Vonatkoztatási tengely A rajz nem kötelezõ az ernyõzés kivitelezésére Izzószál helyzete Távolsági fény izzószálának tengelye Tompított fény izzószálának tengelye

30 30. oldal H4 KATEGÓRIA H4/4 Lap Vonatkoztatás */ Méret **/ A H4/3 lapon a rajzokban hivatkozott méretek táblázata (mm) Sorozatgyártású izzók Tûrés Etalonizzók 12 V 24 V 12 V 24 V 12 V 24 V 12 V a/ ± 0.35 ± 0.20 a/ ± 0.60 ± 0.20 b1/ ± 0.30 ± 0.35 ± 0.20 b1/33 b1/29.5 mv b1/30.0 mv ± 0.30 ± 0.35 ± 0.15 b2/ ± 0.30 ± 0.35 ± 0.20 b2/33 b1/29.5 mv b2/30.0 mv ± 0.30 ± 0.35 ± 0.15 c/ ± 0.35 ± 0.20 c/33 c/29.5 mv c2/30.0 mv ± 0.35 ± 0.15 d min e 13/ f 11/ 12/ 13/ ± 0.35 ± g/26 0 ± 0.50 ± 0.30 g/ ± 0.70 ± 0.30 h/ ± 0.50 ± 0.30 h/33 h/29.5 mv h/30.0 mv ± 0.35 ± 0.20 lr 11/ 14/ ± 0.80 ± 0.40 lc 11/ 12/ ± 0.50 ± 0.80 ± 0.35 p/33 Ernyõzés alakjától függ - - q/33 (p+q)/2 ± 0.60 ± 0.30 */ " /26 az a méret, amelyet a mm-ben jelzett vonatkoztatási síktól a jel után levõ távolságban mérjenek. **/ "29,5 mv" vagy "30,0 mv" a vonatkoztatási síktól 29,5 vagy 30,0 mm távolságban mért értéket jelenti.

31 31. oldal H4 KATEGÓRIA H4/5 Lap 8/ A V-V sík merõleges a vonatkoztatási síkra, és átmegy a vonatkoztatási tengelyen és az "M" körátmérõnek a vonatkoztatási fül tengelyével alkotott metszéspontján. 9/ A H-H sík merõleges mind a két vonatkoztatási síkra és a V-V síkra, és átmegy a vonatkoztatási tengelyen. 10/ 24 V típusoknál 30,0 mm 11/ Az izzószál spirálvégét úgy definiálják, mint az elsõ fényt adó spirálmenetet és az utolsó fényt adó spirálmenetet, ami lényegében szabályos csavaremelkedési szög. Spirálba tekert spirál esetén a menetet az elsõdleges tekercs burkolatával definiálják. 12/ A tompított fény izzószálánál az 1 irányból nézve az árnyékoló ernyõ oldalsó szélének a 11/ jegyzetben meghatározott spirálvéggel alkotott metszéspontjában levõ pontokat mérjék. 13/ Az "e" jelöli a vonatkoztatási síktól a tompított fény izzószálának kezdetéig terjedõ távolságot, amint azt fent meghatározták. 14/ A távolsági fény izzószálánál az 1 irányból nézve a H-H síkkal párhuzamos és alatta 0,8 mm távol elhelyezkedõ síknak a 11/ jegyzetben meghatározott spirálvéggel alkotott metszéspontjában levõ pontokat mérjék. Kiegészítõ megjegyzések a H4/3 és adatlapokhoz Az alábbi méreteket három irányban mérik: l-es irány:a, b1, c, d, e, f, l/r és l/c méretek. 2-es irány:g, h, p és q méretek. 3-as irány:b2 méret. A p és q méretet a vonatkoztatási síkkal párhuzamos és attól 33 mm-re lévõ síkban mérjék. A b1, b2, c és h méreteket a 29,5 mm-re levõ párhuzamos síkban (24 V izzó esetében 30,0 mm) és 33 mm-re a vonatkoztatási síktól mérjék. Az a és g méretet a vonatkoztatási síkkal párhuzamos és attól 26,0 mm-re levõ párhuzamos síkban és 23,5 mm-re a vonatkoztatási síktól mérjék. Megjegyzés: A mérési módszerre vonatkozólag lásd az IEC Publication kiadvány "E" függelékét.

32 32. oldal H6W ÉS HY6W KATEGÓRIÁK H6W/1 Adatlap A rajzok csak illusztrálják az izzószálas lámpa alapvetõ méreteit (mm-ben) HY6W H6W 4/, 5/ Méretek mm-ben Normál gyártású izzószálas lámpák min. névleges max. Etalon izzószálas lámpa E ± 0.25 Oldalsó eltérés 1/ max α ± 5 γ1, γ2 2/ min. H6W: BAX9s Összhangban az IEC Kiadvánnyal (lap ) Bura: HY6W: BAZ9s Összhangban az IEC Kiadvánnyal (lap ) ELEKTROMOS ÉS FÉNYMÉRÉSI JELLEMZÕK Névleges Volt értékek Watt 6 6 Vizsgálati feszültség Objektív értékek Volt Watt 7.35 max max. H6W 125 ± 12 % Fénytelje sítmény HY6 75 ± 17 % W Fehér:125 lm Referencia fényteljesítmény, körülbelül 13.5 V-nál Borostyán:75 lm 1/ Az izzószál középpontjának legnagyobb oldalirányú eltérése egymásra kölcsönösen merõleges két olyan síktól, amelyek mindegyike tartalmazza a vonatkoztatási tengelyt és az egyik tartalmazza az X X tengelyt is. 2/ A γ1 és γ2 szögek külsõ szárai közötti területen a burának ne legyenek optikailag torzító felületei és a bura görbületi sugara ne legyen kisebb a valóságos bura-átmérõ 50 százalékánál. 3/ A lámpafoglalat teljes hosszában ne legyen semmiféle olyan kinyúlás vagy forrasztás, ami túllépi a lámpafoglalat megengedett legnagyobb átmérõjét. 4/Legyen fehér az izzószálas lámpák által kibocsátott fény a sorozatgyártású H6W kategória, és borostyán sárga a HY6W kategória esetében. 5/Legyen fehér az etalon izzószálas lámpák által kibocsátott fény a H6W kategória, és borostyán sárga vagy fehér a HY6W kategória esetében.

33 33. oldal H10W és HY10W kategóriák H10W/1 adatlap A rajzok csak az izzólámpa lényeges méreteinek (mm-ben) bemutatását szolgálják 28.0 max. Referencia sík 1 2 H10W HY10W 3/ X ƒ 9.25 max. e 4/, 5/ X Méretek mm-ben Sorozatgyártású izzó min. névl. max. Etalonizzó e ± 0.25 Oldalirányú eltérés1/ max ± 5 γ1, γ2 2/ min. H10W: BAU9s az IEC kiadvány szerint (lap 7004-[...]) Foglalat HY10W BAUZ9s az IEC kiadvány szerint (lap 7004-[...]) ELEKTROMOS ÉS FÉNYTANI JELLEMZÕK Névleges Volt értékek Watt Vizsgáló feszültség Célértékek Volt Watt 12 max. 12 max. Fényáram Referencia fényáram kb. 13,5 V-nál H10W 200 ± 12 % HY10 W 120 ± 17 % Referencia tengely Fehér: 200 lm Borostyán: 120 lm

34 34. oldal H10W és HY10W kategóriák H10W/2 adatlap 1/ Az izzószál középpontjának legnagyobb oldalirányú eltérése egymásra merõleges két olyan síktól, amelyek mindegyike tartalmazza a vonatkoztatási tengelyt és az egyik tartalmazza az X X tengelyt is. 2/ A γ1 és γ2 szögek külsõ szárai közötti területen a burának nem lehetnek optikailag torzító felületei és a bura görbületi sugara nem lehet kisebb a valóságos bura-átmérõ 50 százalékánál. 3/ A lámpafoglalat teljes hosszában nem lehet semmiféle olyan kinyúlás vagy forrasztás, ami túllépi a lámpafoglalat megengedett legnagyobb átmérõjét. 4/ A sorozatgyártású izzólámpák által kibocsátott fény legyen fehér a H10W kategória és borostyán a HY10W kategória esetében. 5/ Az etalonizzók esetében az izzószálas lámpa által kibocsátott fény legyen fehér a H10W kategória és borostyán vagy fehér a HY10W kategória esetében. A H13/4 adatlapon a táblázat módosuljon a következõképpen: ".. Fej: " H13: P26.4t H13A: PJ26.4t Az IEC kiadvány szerint ( adatlap) A H27W/2 adatlapon a táblázat módosuljon a következõképpen: ".. Fej H27W/1: PG13 az IEC kiadvány szerint ( adatlap) H27W/2: PGJ13 " A T4W/1 adatlapon a táblázat így módosuljon: "... A BA9s lámpafej az IEC kiadvány szerint ( adatlap)..." A W21/5W/1 adatlapon a táblázat így módosuljon: ".. W3x16q lámpafej az IEC kiadvány szerint ( adatlap)

35 35. oldal H7 KATEGÓRIA A rajzok csak szemléltetik az izzó lényeges méreteit (mm-ben) Vonatkoztatási Vonatkoztatási sík 1/ H7/1 Lap A nézet 1. Ábra Fõ rajz Vonatkoztatási sík C nézet Vonatkoztatási tengely 2. Ábra Lámpa legnagyobb kerülete 5/ meghatározása 2/ 1/ A vonatkoztatási síkot a lámpafej felületének azok a pontjai határozzák meg, amelyeken a lámpafej gyûrûjének három támasztó kiemelkedése fog nyugodni. 2/ A vonatkoztatási tengely merõleges a vonatkoztatási síkra és metszi a 3. Ábrán mutatott két merõleges metszéspontját. 3/ A kibocsátott fény színe fehér vagy szelektív sárga legyen. 4/ Az izzószál átmérõjére vonatkozó megjegyzések: nincs a valóságos átmérõre megszorítás, de a 12 V izzókhoz max. d = 1,3 mm és a 24 V izzókhoz max. d = 1,7 mm a fejlesztés célja. ugyanannál a gyártónál az etalonizzó tervezési átmérõje és a sorozatgyártású izzó átmérõje azonos legyen. 5/ Az üvegbúra és a támasztékok nem lehetnek a 2. Ábrán bemutatott burkoló felületen kívül. A burkolófelület koncentrikus a vonatkoztatási tengellyel.

36 36. oldal H7 KATEGÓRIA H7/2 Lap Vonatkoztatási sík Izzószál elsõ menete Izzószál tengelye B nézet 4. Ábra Torzításmentes terület és fekete csúcs 6/ 7/ A nézet 5. Ábra Fémmentes zóna 8/ Vonatkoztatási sík Izzószál tengelye Bura tengelye Izzószál tengelye A nézet 6. Ábra Izzószál tengelyének megengedett eltérése (csak etalon izzólámpánál) 7. Ábra Bura excentricitása 6/ A γ 1 és γ 2 szögeken belül az üvegbúra torzítástól mentes legyen. Ezt a követelményt a γ 1 és γ 2 szögeken belül a teljes bura kerületre alkalmazzák. 7/ A homályosítás, a bura tetejének teljes kerületén, annak legalább a hengeres részéig terjedjen ki. Azonkívül, terjedjen ki legalább egy a vonatkoztatási síkkal párhuzamos síkra, ahol a 3 keresztül halad a bura külsõ felületén (a B-t a H7/1 adatlap szerint nézzük). 8/ A lámpa belsõ kialakítása olyan legyen, hogy a vízszintes irányból szemlélve csak az izzószál felett helyezkedjenek el szórt fényû képek és visszaverõdések (H7/1 adatlap 1. Ábra A nézete).más fémrész, mint az izzószál spirálja ne legyen az 5. Ábra vonalkázott területén.
