1 /10 HU Szakemberek számára Szerelési, kezelési és karbantartási utasítás Logano S121 és Logano S121 WT faelgázosító kazán Szerelés, kezelés és karbantartás előtt kérjük gondosan átolvasni

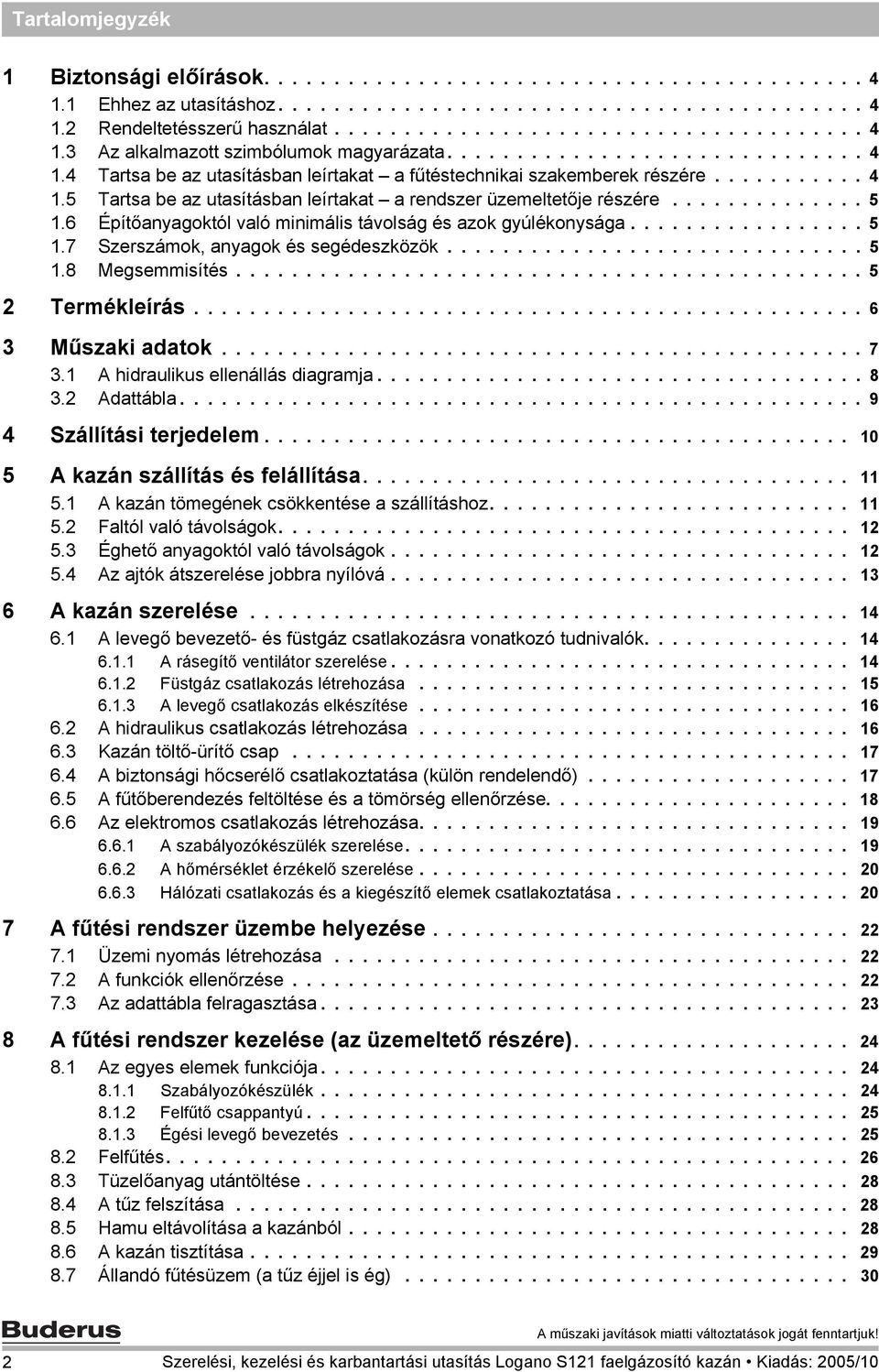

2 Tartalomjegyzék 1 Biztonsági előírások Ehhez az utasításhoz Rendeltetésszerű használat Az alkalmazott szimbólumok magyarázata Tartsa be az utasításban leírtakat a fűtéstechnikai szakemberek részére Tartsa be az utasításban leírtakat a rendszer üzemeltetője részére Építőanyagoktól való minimális távolság és azok gyúlékonysága Szerszámok, anyagok és segédeszközök Megsemmisítés Termékleírás Műszaki adatok A hidraulikus ellenállás diagramja Adattábla Szállítási terjedelem A kazán szállítás és felállítása A kazán tömegének csökkentése a szállításhoz Faltól való távolságok Éghető anyagoktól való távolságok Az ajtók átszerelése jobbra nyílóvá A kazán szerelése A levegő bevezető- és füstgáz csatlakozásra vonatkozó tudnivalók A rásegítő ventilátor szerelése Füstgáz csatlakozás létrehozása A levegő csatlakozás elkészítése A hidraulikus csatlakozás létrehozása Kazán töltő-ürítő csap A biztonsági hőcserélő csatlakoztatása (külön rendelendő) A fűtőberendezés feltöltése és a tömörség ellenőrzése Az elektromos csatlakozás létrehozása A szabályozókészülék szerelése A hőmérséklet érzékelő szerelése Hálózati csatlakozás és a kiegészítő elemek csatlakoztatása A fűtési rendszer üzembe helyezése Üzemi nyomás létrehozása A funkciók ellenőrzése Az adattábla felragasztása A fűtési rendszer kezelése (az üzemeltető részére) Az egyes elemek funkciója Szabályozókészülék Felfűtő csappantyú Égési levegő bevezetés Felfűtés Tüzelőanyag utántöltése A tűz felszítása Hamu eltávolítása a kazánból A kazán tisztítása Állandó fűtésüzem (a tűz éjjel is ég) Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

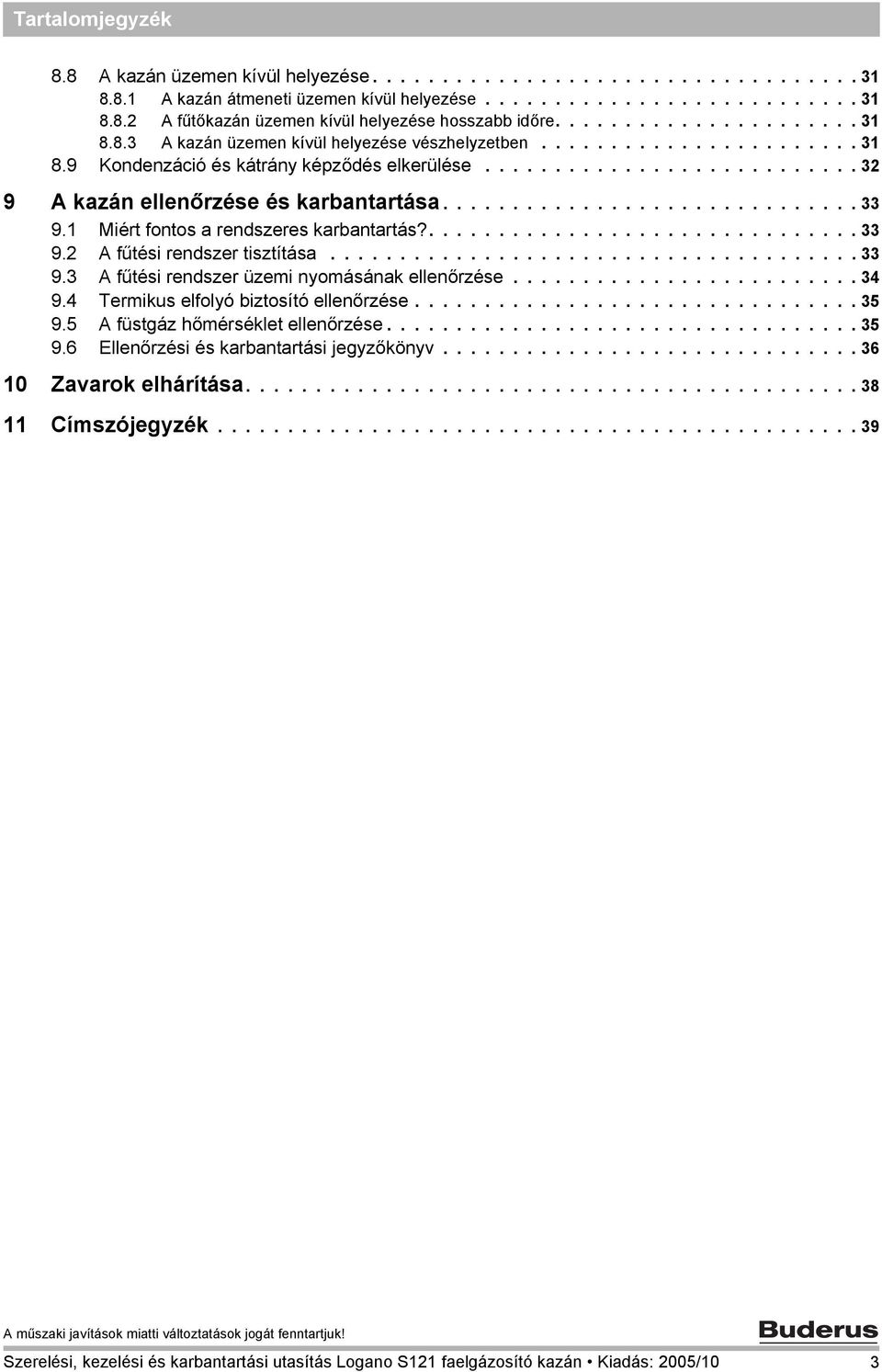

3 Tartalomjegyzék 8.8 A kazán üzemen kívül helyezése A kazán átmeneti üzemen kívül helyezése A fűtőkazán üzemen kívül helyezése hosszabb időre A kazán üzemen kívül helyezése vészhelyzetben Kondenzáció és kátrány képződés elkerülése A kazán ellenőrzése és karbantartása Miért fontos a rendszeres karbantartás? A fűtési rendszer tisztítása A fűtési rendszer üzemi nyomásának ellenőrzése Termikus elfolyó biztosító ellenőrzése A füstgáz hőmérséklet ellenőrzése Ellenőrzési és karbantartási jegyzőkönyv Zavarok elhárítása Címszójegyzék Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 3

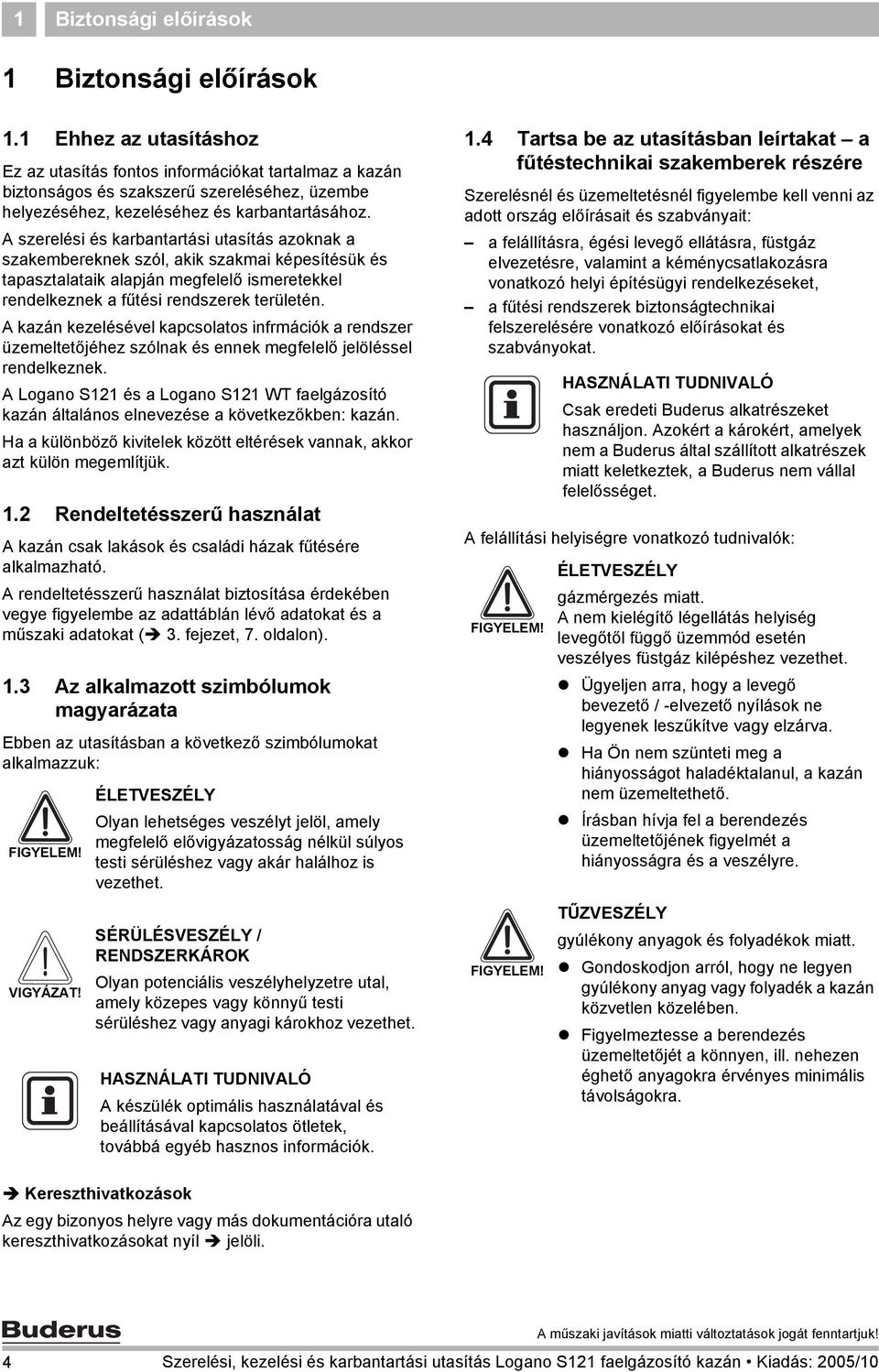

4 1 Biztonsági előírások 1 Biztonsági előírások 1.1 Ehhez az utasításhoz Ez az utasítás fontos információkat tartalmaz a kazán biztonságos és szakszerű szereléséhez, üzembe helyezéséhez, kezeléséhez és karbantartásához. A szerelési és karbantartási utasítás azoknak a szakembereknek szól, akik szakmai képesítésük és tapasztalataik alapján megfelelő ismeretekkel rendelkeznek a fűtési rendszerek területén. A kazán kezelésével kapcsolatos infrmációk a rendszer üzemeltetőjéhez szólnak és ennek megfelelő jelöléssel rendelkeznek. A Logano S121 és a Logano S121 WT faelgázosító kazán általános elnevezése a következőkben: kazán. Ha a különböző kivitelek között eltérések vannak, akkor azt külön megemlítjük. 1.2 Rendeltetésszerű használat A kazán csak lakások és családi házak fűtésére alkalmazható. A rendeltetésszerű használat biztosítása érdekében vegye figyelembe az adattáblán lévő adatokat és a műszaki adatokat ( 3. fejezet, 7. oldalon). 1.3 Az alkalmazott szimbólumok magyarázata Ebben az utasításban a következő szimbólumokat alkalmazzuk: FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY Olyan lehetséges veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY / RENDSZERKÁROK Olyan potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. HASZNÁLATI TUDNIVALÓ A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. 1.4 Tartsa be az utasításban leírtakat a fűtéstechnikai szakemberek részére Szerelésnél és üzemeltetésnél figyelembe kell venni az adott ország előírásait és szabványait: a felállításra, égési levegő ellátásra, füstgáz elvezetésre, valamint a kéménycsatlakozásra vonatkozó helyi építésügyi rendelkezéseket, a fűtési rendszerek biztonságtechnikai felszerelésére vonatkozó előírásokat és szabványokat. HASZNÁLATI TUDNIVALÓ Csak eredeti Buderus alkatrészeket használjon. Azokért a károkért, amelyek nem a Buderus által szállított alkatrészek miatt keletkeztek, a Buderus nem vállal felelősséget. A felállítási helyiségre vonatkozó tudnivalók: FIGYELEM! FIGYELEM! ÉLETVESZÉLY gázmérgezés miatt. A nem kielégítő légellátás helyiség levegőtől függő üzemmód esetén veszélyes füstgáz kilépéshez vezethet. Ügyeljen arra, hogy a levegő bevezető / -elvezető nyílások ne legyenek leszűkítve vagy elzárva. Ha Ön nem szünteti meg a hiányosságot haladéktalanul, a kazán nem üzemeltethető. Írásban hívja fel a berendezés üzemeltetőjének figyelmét a hiányosságra és a veszélyre. TŰZVESZÉLY gyúlékony anyagok és folyadékok miatt. Gondoskodjon arról, hogy ne legyen gyúlékony anyag vagy folyadék a kazán közvetlen közelében. Figyelmeztesse a berendezés üzemeltetőjét a könnyen, ill. nehezen éghető anyagokra érvényes minimális távolságokra. Kereszthivatkozások Az egy bizonyos helyre vagy más dokumentációra utaló kereszthivatkozásokat nyíl jelöli. 4 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

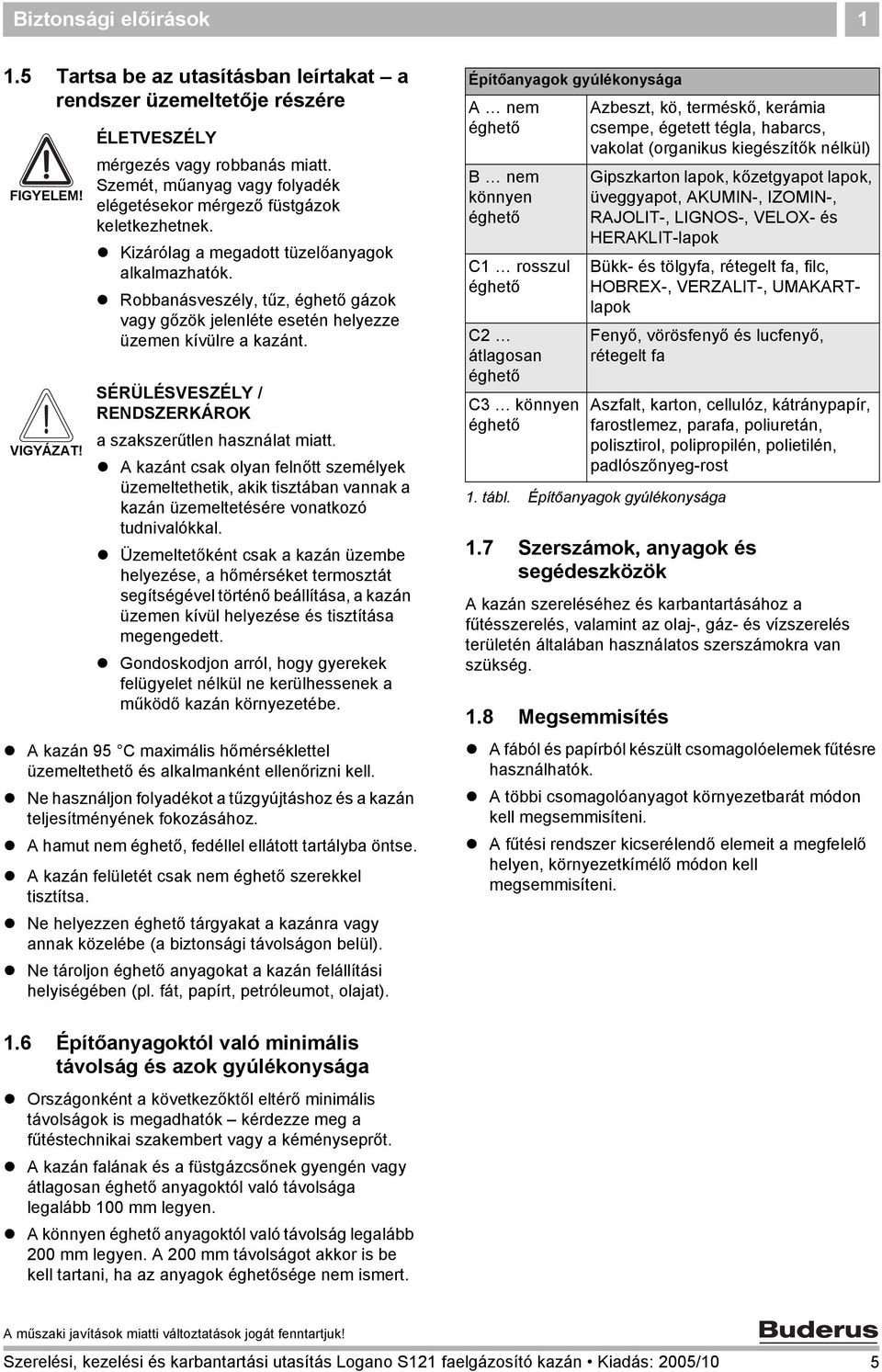

5 Biztonsági előírások Tartsa be az utasításban leírtakat a rendszer üzemeltetője részére FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY mérgezés vagy robbanás miatt. Szemét, műanyag vagy folyadék elégetésekor mérgező füstgázok keletkezhetnek. Kizárólag a megadott tüzelőanyagok alkalmazhatók. Robbanásveszély, tűz, éghető gázok vagy gőzök jelenléte esetén helyezze üzemen kívülre a kazánt. SÉRÜLÉSVESZÉLY / RENDSZERKÁROK a szakszerűtlen használat miatt. A kazánt csak olyan felnőtt személyek üzemeltethetik, akik tisztában vannak a kazán üzemeltetésére vonatkozó tudnivalókkal. Üzemeltetőként csak a kazán üzembe helyezése, a hőmérséket termosztát segítségével történő beállítása, a kazán üzemen kívül helyezése és tisztítása megengedett. Gondoskodjon arról, hogy gyerekek felügyelet nélkül ne kerülhessenek a működő kazán környezetébe. A kazán 95 C maximális hőmérséklettel üzemeltethető és alkalmanként ellenőrizni kell. Ne használjon folyadékot a tűzgyújtáshoz és a kazán teljesítményének fokozásához. A hamut nem éghető, fedéllel ellátott tartályba öntse. A kazán felületét csak nem éghető szerekkel tisztítsa. Ne helyezzen éghető tárgyakat a kazánra vagy annak közelébe (a biztonsági távolságon belül). Ne tároljon éghető anyagokat a kazán felállítási helyiségében (pl. fát, papírt, petróleumot, olajat). Építőanyagok gyúlékonysága A nem éghető B nem könnyen éghető C1 rosszul éghető C2 átlagosan éghető C3 könnyen éghető 1.7 Szerszámok, anyagok és segédeszközök A kazán szereléséhez és karbantartásához a fűtésszerelés, valamint az olaj-, gáz- és vízszerelés területén általában használatos szerszámokra van szükség. 1.8 Megsemmisítés Azbeszt, kö, terméskő, kerámia csempe, égetett tégla, habarcs, vakolat (organikus kiegészítők nélkül) Gipszkarton lapok, kőzetgyapot lapok, üveggyapot, AKUMIN-, IZOMIN-, RAJOLIT-, LIGNOS-, VELOX- és HERAKLIT-lapok Bükk- és tölgyfa, rétegelt fa, filc, HOBREX-, VERZALIT-, UMAKARTlapok Fenyő, vörösfenyő és lucfenyő, rétegelt fa Aszfalt, karton, cellulóz, kátránypapír, farostlemez, parafa, poliuretán, polisztirol, polipropilén, polietilén, padlószőnyeg-rost 1. tábl. Építőanyagok gyúlékonysága A fából és papírból készült csomagolóelemek fűtésre használhatók. A többi csomagolóanyagot környezetbarát módon kell megsemmisíteni. A fűtési rendszer kicserélendő elemeit a megfelelő helyen, környezetkímélő módon kell megsemmisíteni. 1.6 Építőanyagoktól való minimális távolság és azok gyúlékonysága Országonként a következőktől eltérő minimális távolságok is megadhatók kérdezze meg a fűtéstechnikai szakembert vagy a kéményseprőt. A kazán falának és a füstgázcsőnek gyengén vagy átlagosan éghető anyagoktól való távolsága legalább 100 mm legyen. A könnyen éghető anyagoktól való távolság legalább 200 mm legyen. A 200 mm távolságot akkor is be kell tartani, ha az anyagok éghetősége nem ismert. Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 5

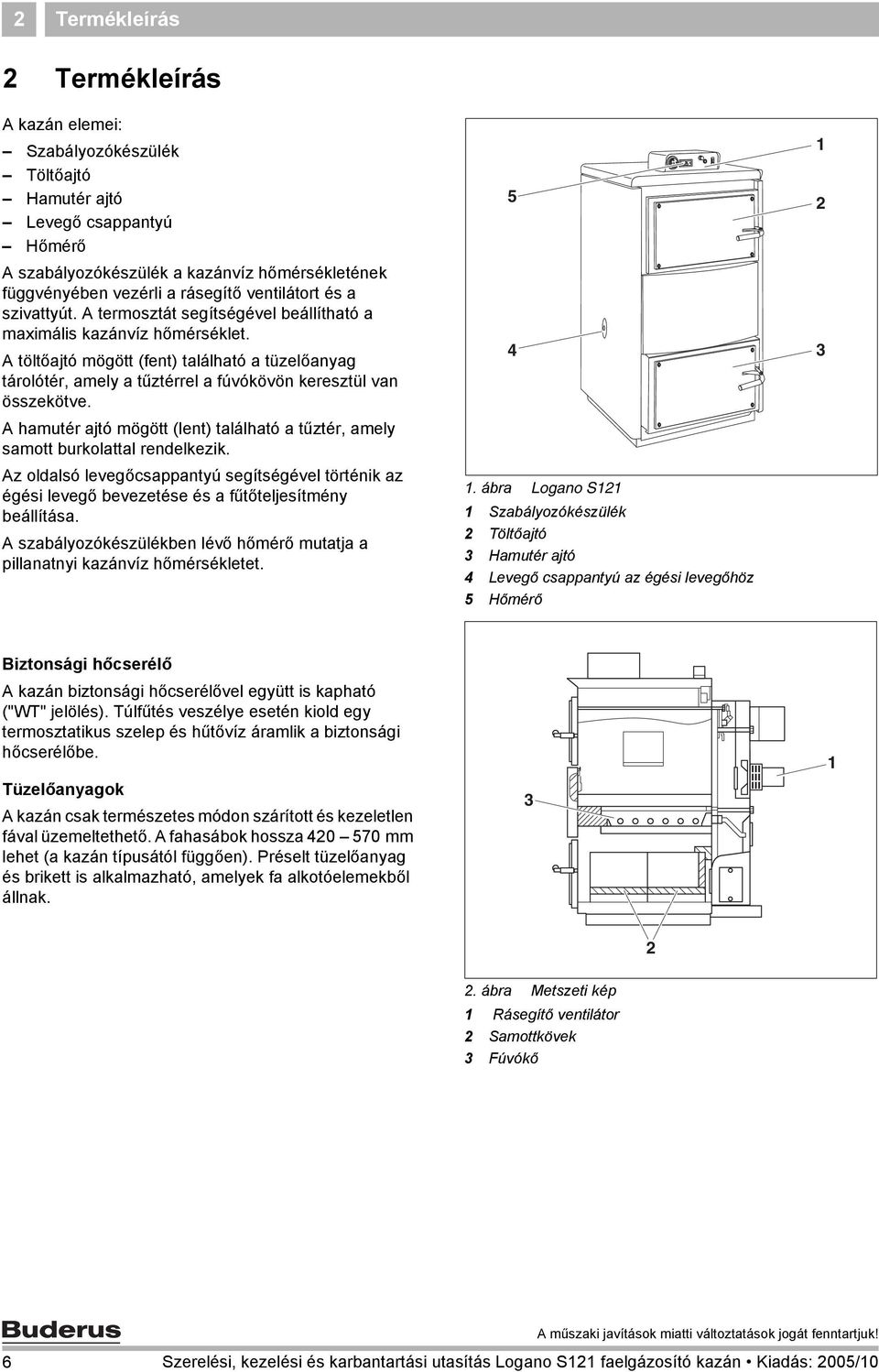

6 2 Termékleírás 2 Termékleírás A kazán elemei: Szabályozókészülék Töltőajtó Hamutér ajtó Levegő csappantyú Hőmérő A szabályozókészülék a kazánvíz hőmérsékletének függvényében vezérli a rásegítő ventilátort és a szivattyút. A termosztát segítségével beállítható a maximális kazánvíz hőmérséklet. A töltőajtó mögött (fent) található a tüzelőanyag tárolótér, amely a tűztérrel a fúvókövön keresztül van összekötve. A hamutér ajtó mögött (lent) található a tűztér, amely samott burkolattal rendelkezik. Az oldalsó levegőcsappantyú segítségével történik az égési levegő bevezetése és a fűtőteljesítmény beállítása. A szabályozókészülékben lévő hőmérő mutatja a pillanatnyi kazánvíz hőmérsékletet ábra Logano S121 1 Szabályozókészülék 2 Töltőajtó 3 Hamutér ajtó 4 Levegő csappantyú az égési levegőhöz 5 Hőmérő Biztonsági hőcserélő A kazán biztonsági hőcserélővel együtt is kapható ("WT" jelölés). Túlfűtés veszélye esetén kiold egy termosztatikus szelep és hűtővíz áramlik a biztonsági hőcserélőbe. Tüzelőanyagok A kazán csak természetes módon szárított és kezeletlen fával üzemeltethető. A fahasábok hossza mm lehet (a kazán típusától függően). Préselt tüzelőanyag és brikett is alkalmazható, amelyek fa alkotóelemekből állnak ábra Metszeti kép 1 Rásegítő ventilátor 2 Samottkövek 3 Fúvókő 6 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

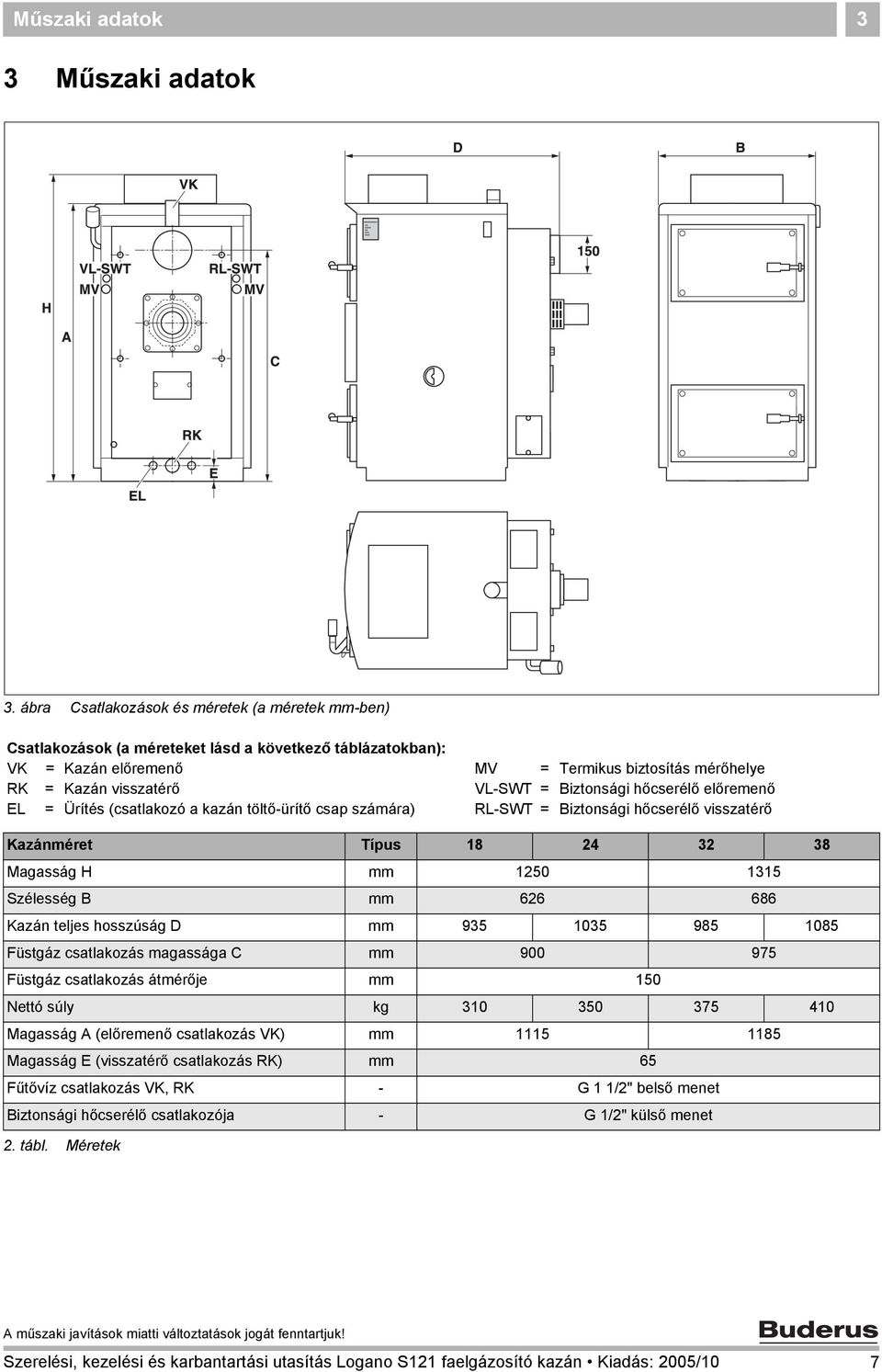

7 Műszaki adatok 3 3 Műszaki adatok 3. ábra Csatlakozások és méretek (a méretek mm-ben) Csatlakozások (a méreteket lásd a következő táblázatokban): VK = Kazán előremenő MV = Termikus biztosítás mérőhelye RK = Kazán visszatérő VL-SWT = Biztonsági hőcserélő előremenő EL = Ürítés (csatlakozó a kazán töltő-ürítő csap számára) RL-SWT = Biztonsági hőcserélő visszatérő Kazánméret Típus Magasság H mm Szélesség B mm Kazán teljes hosszúság D mm Füstgáz csatlakozás magassága C mm Füstgáz csatlakozás átmérője mm 150 Nettó súly kg Magasság A (előremenő csatlakozás VK) mm Magasság E (visszatérő csatlakozás RK) mm 65 Fűtővíz csatlakozás VK, RK - G 1 1/2" belső menet Biztonsági hőcserélő csatlakozója - G 1/2" külső menet 2. tábl. Méretek Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 7

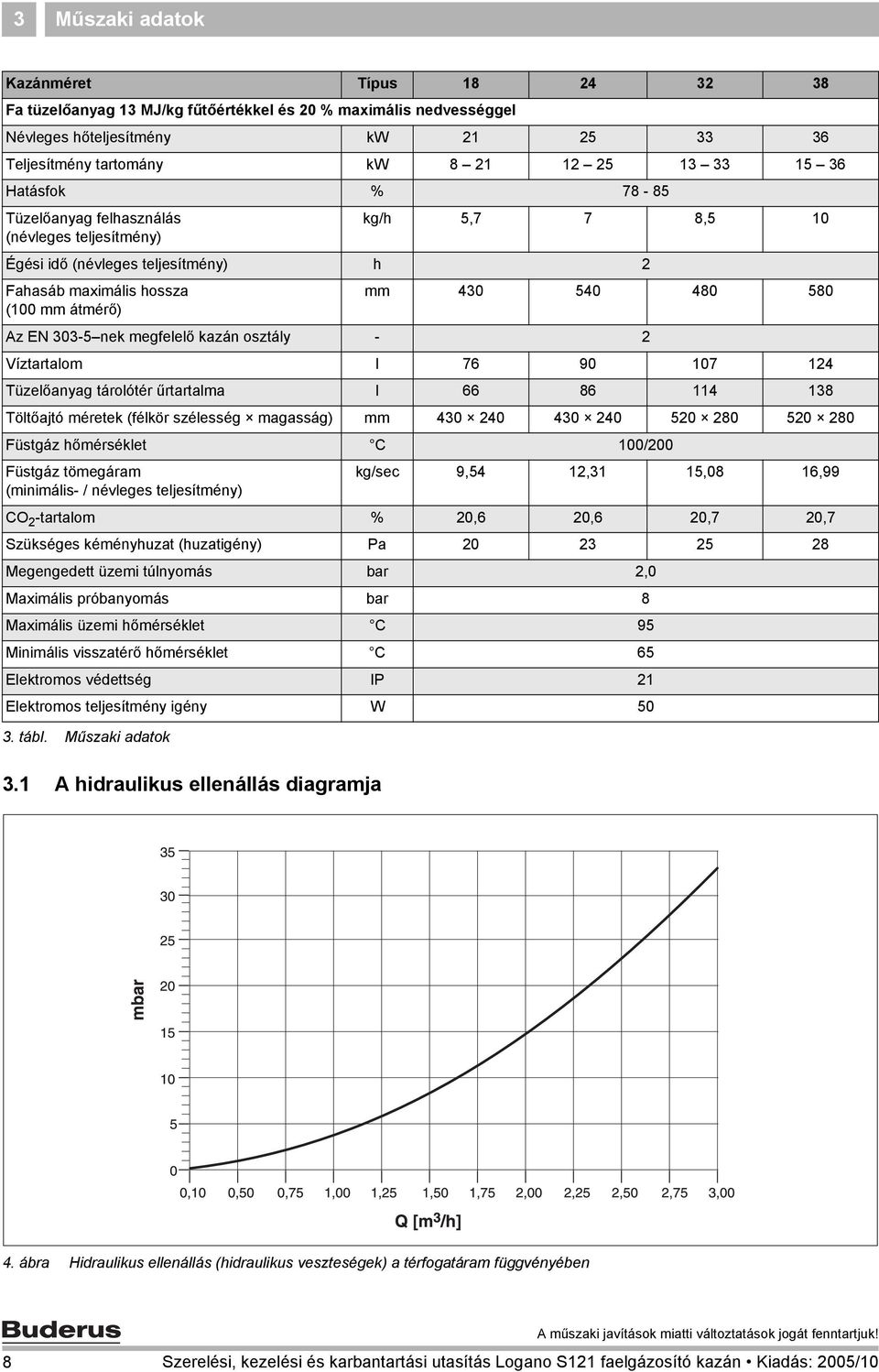

8 3 Műszaki adatok Kazánméret Típus Fa tüzelőanyag 13 MJ/kg fűtőértékkel és 20 % maximális nedvességgel Névleges hőteljesítmény kw Teljesítmény tartomány kw Hatásfok % Tüzelőanyag felhasználás (névleges teljesítmény) kg/h 5,7 7 8,5 10 Égési idő (névleges teljesítmény) h 2 Fahasáb maximális hossza (100 mm átmérő) mm Az EN nek megfelelő kazán osztály - 2 Víztartalom l Tüzelőanyag tárolótér űrtartalma l Töltőajtó méretek (félkör szélesség magasság) mm Füstgáz hőmérséklet C 100/200 Füstgáz tömegáram (minimális- / névleges teljesítmény) kg/sec 9,54 12,31 15,08 16,99 CO 2 -tartalom % 20,6 20,6 20,7 20,7 Szükséges kéményhuzat (huzatigény) Pa Megengedett üzemi túlnyomás bar 2,0 Maximális próbanyomás bar 8 Maximális üzemi hőmérséklet C 95 Minimális visszatérő hőmérséklet C 65 Elektromos védettség IP 21 Elektromos teljesítmény igény W tábl. Műszaki adatok 3.1 A hidraulikus ellenállás diagramja 4. ábra Hidraulikus ellenállás (hidraulikus veszteségek) a térfogatáram függvényében 8 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

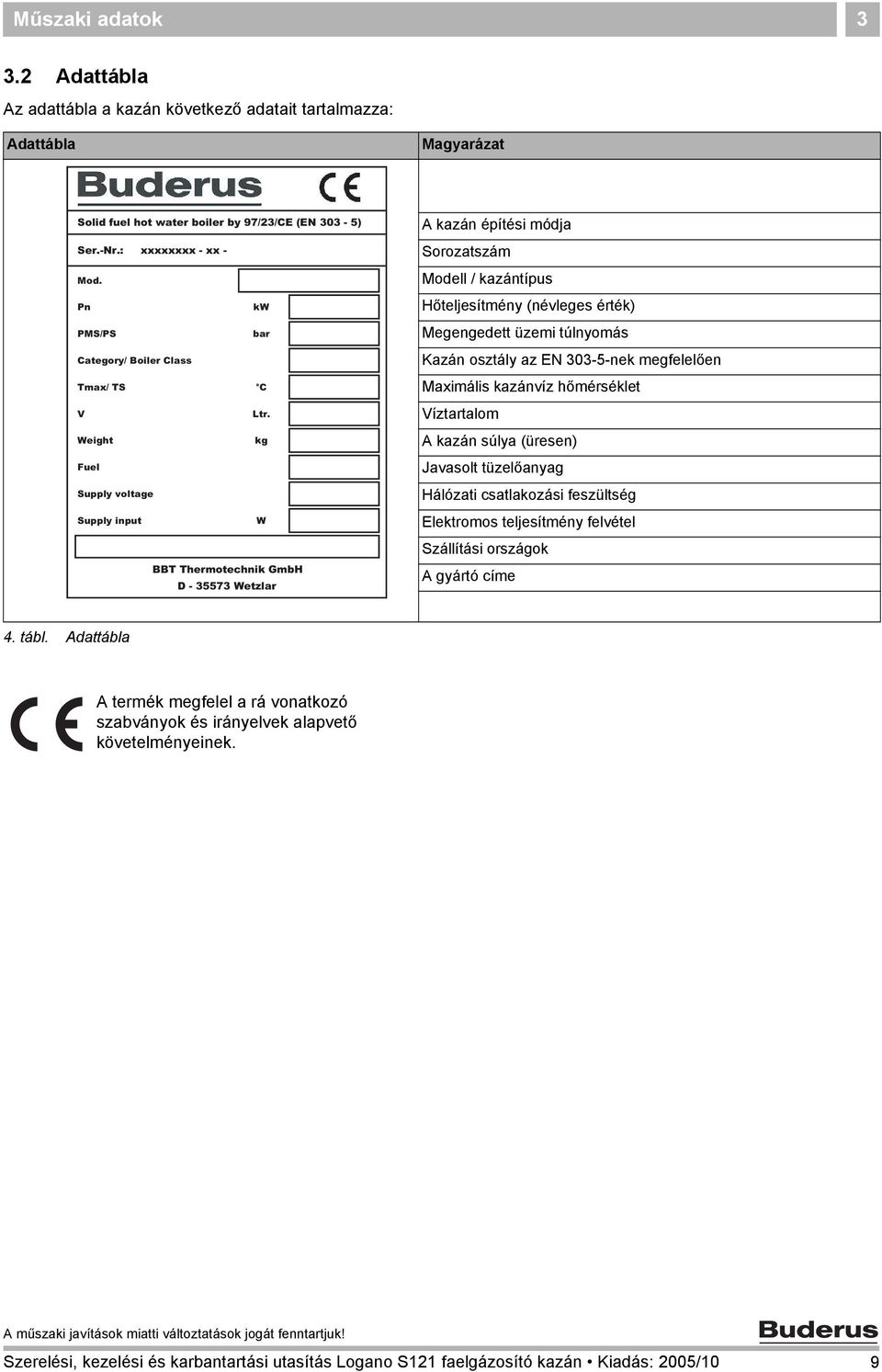

9 Műszaki adatok Adattábla Az adattábla a kazán következő adatait tartalmazza: Adattábla Magyarázat Solid fuel hot water boiler by 97/23/CE (EN 303-5) Ser.-Nr.: xxxxxxxx - xx - Mod. Pn kw PMS/PS bar Category/ Boiler Class Tmax/ TS C V Ltr. Weight kg Fuel Supply voltage Supply input W BBT Thermotechnik GmbH D Wetzlar A kazán építési módja Sorozatszám Modell / kazántípus Hőteljesítmény (névleges érték) Megengedett üzemi túlnyomás Kazán osztály az EN nek megfelelően Maximális kazánvíz hőmérséklet Víztartalom A kazán súlya (üresen) Javasolt tüzelőanyag Hálózati csatlakozási feszültség Elektromos teljesítmény felvétel Szállítási országok A gyártó címe 4. tábl. Adattábla A termék megfelel a rá vonatkozó szabványok és irányelvek alapvető követelményeinek. Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 9

10 4 Szállítási terjedelem 4 Szállítási terjedelem Szállításkor ellenőrizze a csomagolás sértetlenségét. Ellenőrizze a szállítmány teljességét. Poz. Elem Darab 1 Szabályozókészülék 1 2 Rásegítő ventilátor 1 3 Piszkavas 1 4 Hamuzó lapát 1 5 Vakdugó 1 6 Kazán töltő-ürítő csap, G 1/2" 1 Szerelési, kezelési és karbantartási utasítás 1 5. tábl. Szállítási terjedelem Opcionális tartozékok külön rendelésre Termikus biztosító a TS 130 3/4" ZD (Honeywell) vagy STS 20 (WATTS) biztonsági hőcserélőhöz Légtelenítő szelep, G 3/8" 5. ábra Szállítási terjedelem 10 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

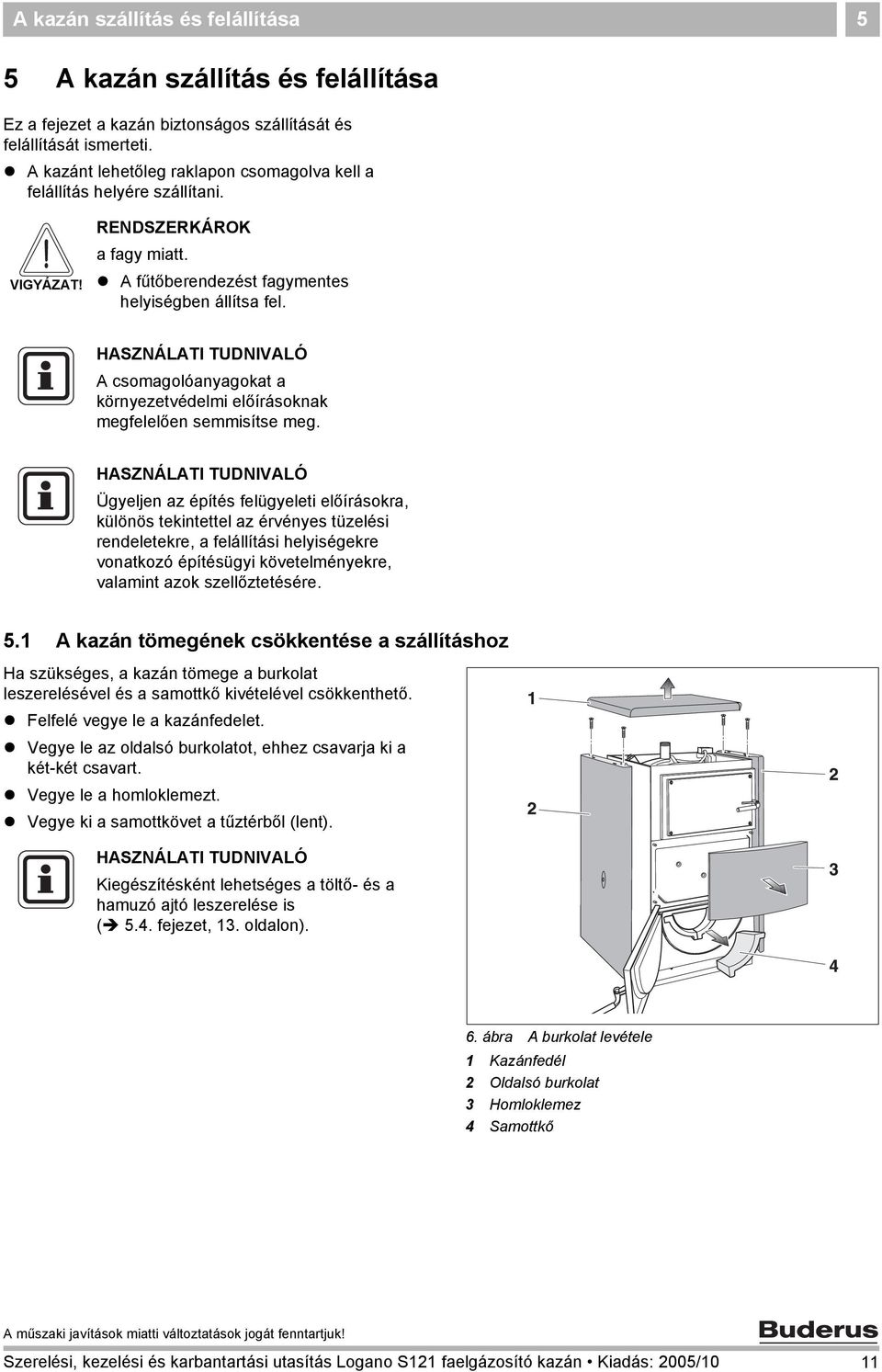

11 A kazán szállítás és felállítása 5 5 A kazán szállítás és felállítása Ez a fejezet a kazán biztonságos szállítását és felállítását ismerteti. A kazánt lehetőleg raklapon csomagolva kell a felállítás helyére szállítani. VIGYÁZAT! RENDSZERKÁROK a fagy miatt. A fűtőberendezést fagymentes helyiségben állítsa fel. HASZNÁLATI TUDNIVALÓ A csomagolóanyagokat a környezetvédelmi előírásoknak megfelelően semmisítse meg. HASZNÁLATI TUDNIVALÓ Ügyeljen az építés felügyeleti előírásokra, különös tekintettel az érvényes tüzelési rendeletekre, a felállítási helyiségekre vonatkozó építésügyi követelményekre, valamint azok szellőztetésére. 5.1 A kazán tömegének csökkentése a szállításhoz Ha szükséges, a kazán tömege a burkolat leszerelésével és a samottkő kivételével csökkenthető. Felfelé vegye le a kazánfedelet. Vegye le az oldalsó burkolatot, ehhez csavarja ki a két-két csavart. Vegye le a homloklemezt. Vegye ki a samottkövet a tűztérből (lent). HASZNÁLATI TUDNIVALÓ Kiegészítésként lehetséges a töltő- és a hamuzó ajtó leszerelése is ( 5.4. fejezet, 13. oldalon). 6. ábra A burkolat levétele 1 Kazánfedél 2 Oldalsó burkolat 3 Homloklemez 4 Samottkő Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 11

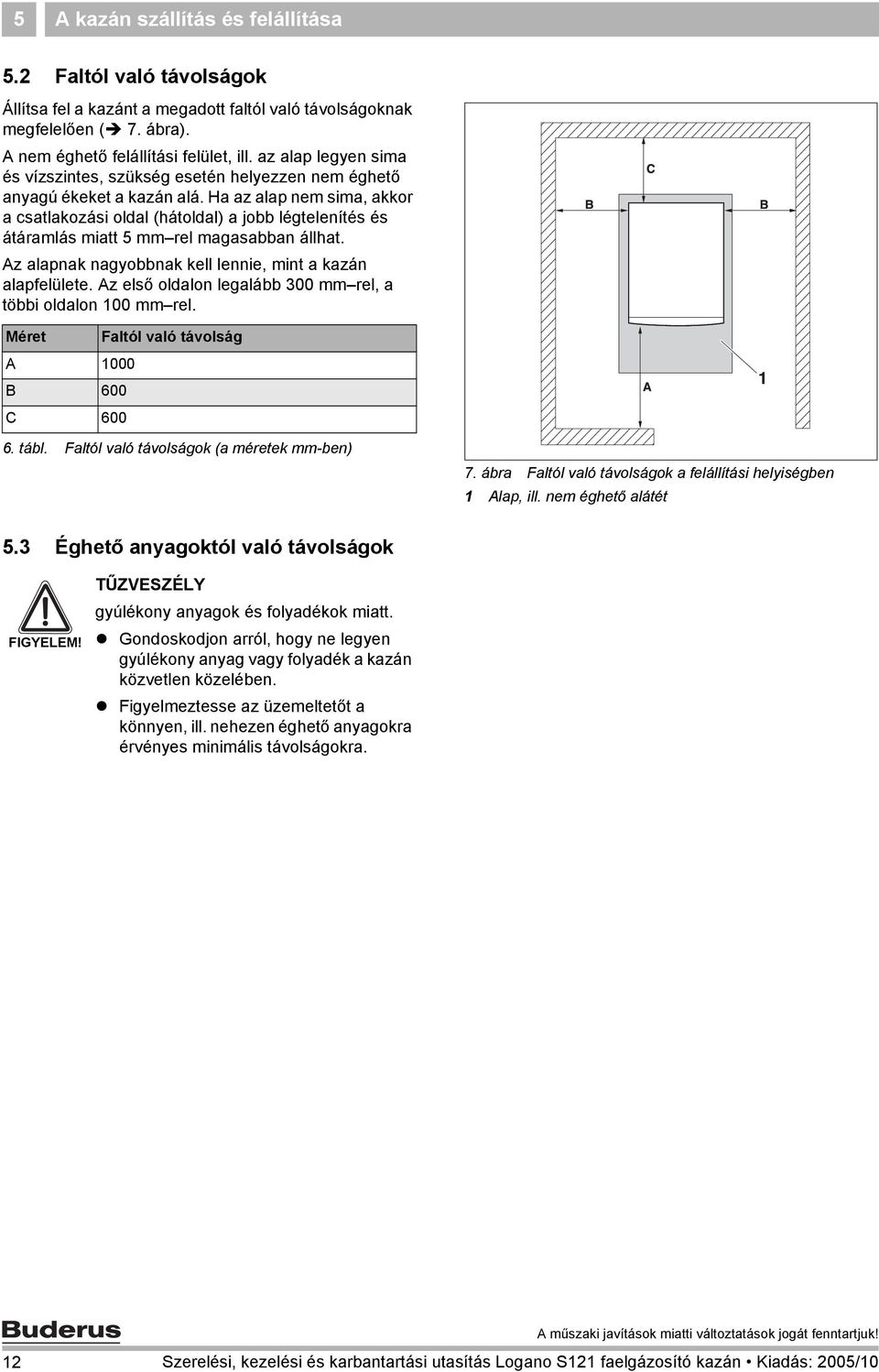

12 5 A kazán szállítás és felállítása 5.2 Faltól való távolságok Állítsa fel a kazánt a megadott faltól való távolságoknak megfelelően ( 7. ábra). A nem éghető felállítási felület, ill. az alap legyen sima és vízszintes, szükség esetén helyezzen nem éghető anyagú ékeket a kazán alá. Ha az alap nem sima, akkor a csatlakozási oldal (hátoldal) a jobb légtelenítés és átáramlás miatt 5 mm rel magasabban állhat. Az alapnak nagyobbnak kell lennie, mint a kazán alapfelülete. Az első oldalon legalább 300 mm rel, a többi oldalon 100 mm rel. Méret Faltól való távolság A 1000 B 600 C tábl. Faltól való távolságok (a méretek mm-ben) 7. ábra Faltól való távolságok a felállítási helyiségben 1 Alap, ill. nem éghető alátét Éghető anyagoktól való távolságok FIGYELEM! TŰZVESZÉLY gyúlékony anyagok és folyadékok miatt. Gondoskodjon arról, hogy ne legyen gyúlékony anyag vagy folyadék a kazán közvetlen közelében. Figyelmeztesse az üzemeltetőt a könnyen, ill. nehezen éghető anyagokra érvényes minimális távolságokra. 12 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

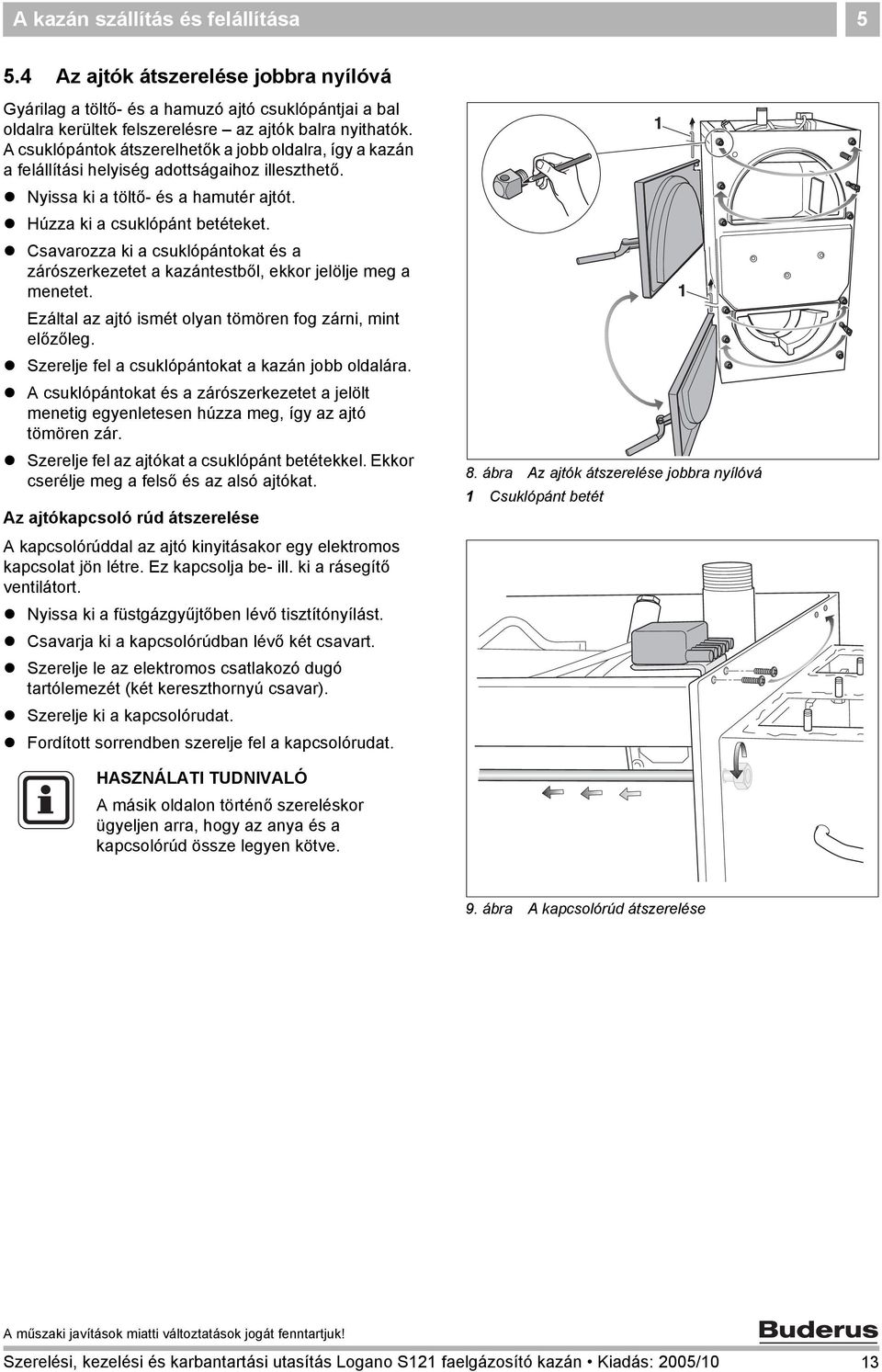

13 A kazán szállítás és felállítása Az ajtók átszerelése jobbra nyílóvá Gyárilag a töltő- és a hamuzó ajtó csuklópántjai a bal oldalra kerültek felszerelésre az ajtók balra nyithatók. A csuklópántok átszerelhetők a jobb oldalra, így a kazán a felállítási helyiség adottságaihoz illeszthető. Nyissa ki a töltő- és a hamutér ajtót. Húzza ki a csuklópánt betéteket. Csavarozza ki a csuklópántokat és a zárószerkezetet a kazántestből, ekkor jelölje meg a menetet. Ezáltal az ajtó ismét olyan tömören fog zárni, mint előzőleg. Szerelje fel a csuklópántokat a kazán jobb oldalára. A csuklópántokat és a zárószerkezetet a jelölt menetig egyenletesen húzza meg, így az ajtó tömören zár. Szerelje fel az ajtókat a csuklópánt betétekkel. Ekkor cserélje meg a felső és az alsó ajtókat. Az ajtókapcsoló rúd átszerelése A kapcsolórúddal az ajtó kinyitásakor egy elektromos kapcsolat jön létre. Ez kapcsolja be- ill. ki a rásegítő ventilátort. Nyissa ki a füstgázgyűjtőben lévő tisztítónyílást. Csavarja ki a kapcsolórúdban lévő két csavart. Szerelje le az elektromos csatlakozó dugó tartólemezét (két kereszthornyú csavar). Szerelje ki a kapcsolórudat. Fordított sorrendben szerelje fel a kapcsolórudat ábra Az ajtók átszerelése jobbra nyílóvá 1 Csuklópánt betét HASZNÁLATI TUDNIVALÓ A másik oldalon történő szereléskor ügyeljen arra, hogy az anya és a kapcsolórúd össze legyen kötve. 9. ábra A kapcsolórúd átszerelése Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 13

14 6 A kazán szerelése 6 A kazán szerelése Ez a fejezet a kazán szerelését mutatja be. Ez a következőket jelenti: Füstgáz csatlakozás létrehozása Hidraulikus csatlakoztatás Kazán töltő-ürítő csap csatlakoztatása Biztonsági hőcserélő csatlakoztatása Kazán feltöltése és a tömítettség ellenőrzése 6.1 A levegő bevezető- és füstgáz csatlakozásra vonatkozó tudnivalók A rásegítő ventilátor szerelése A rásegítő ventilátor a kazánból kiszívja a füstgázokat. A rásegítő ventilátor karimáját a szárnyas anyákkal úgy kell felcsavarozni a füstgázgyűjtőre, hogy a ventilátor motorját hűtő levegőt az a jobb vagy a bal oldalról szívja. A szárnyas anyákkal rögzítse a kábeltartót a füstgázgyűjtő tisztítónyílásának fedelén. A rásegítő ventilátor csatlakozó dugóját tolja be a 7-pólusú aljzatba. 10. ábra A rásegítő ventilátor szerelése 14 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

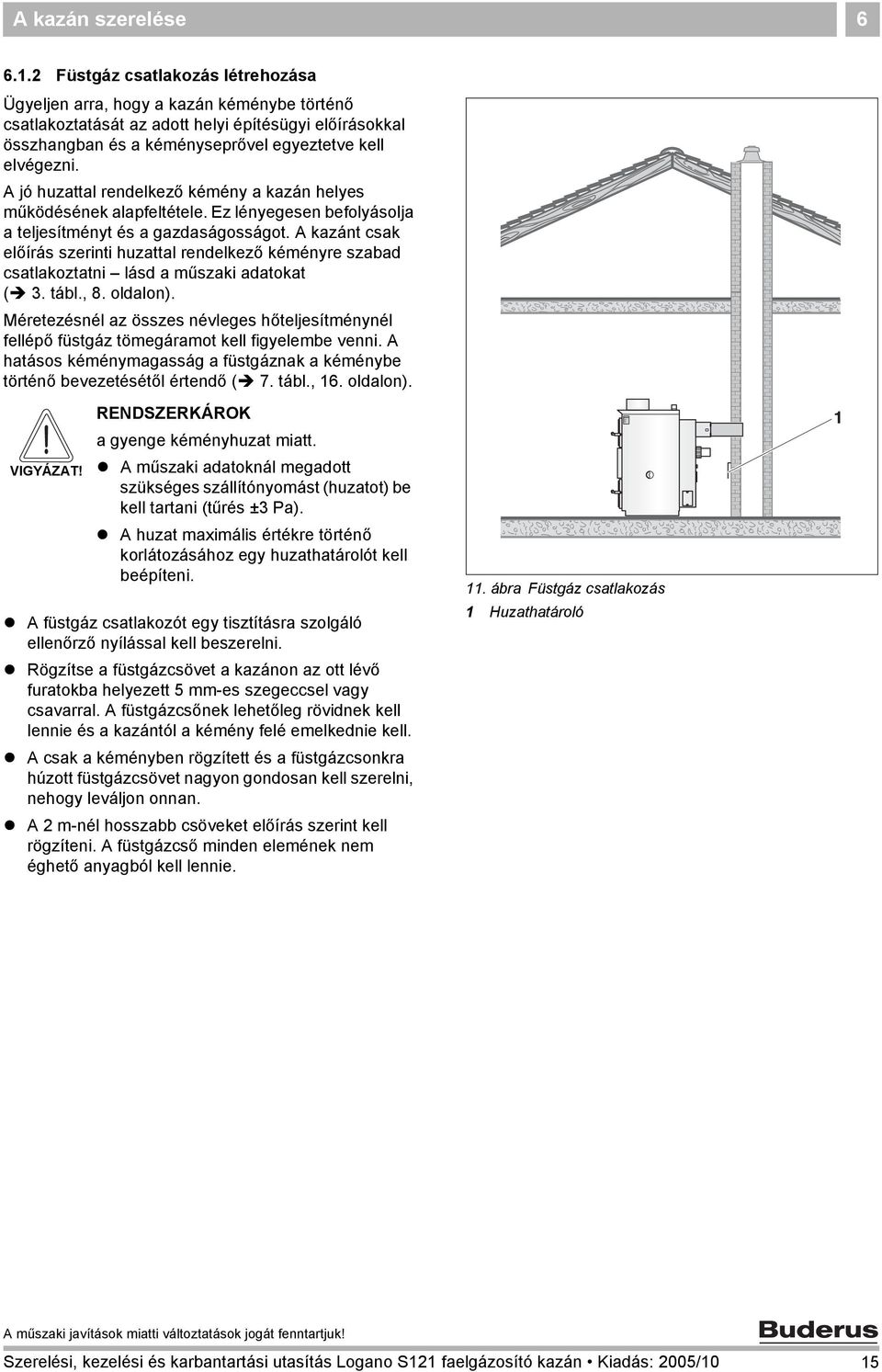

15 A kazán szerelése Füstgáz csatlakozás létrehozása Ügyeljen arra, hogy a kazán kéménybe történő csatlakoztatását az adott helyi építésügyi előírásokkal összhangban és a kéményseprővel egyeztetve kell elvégezni. A jó huzattal rendelkező kémény a kazán helyes működésének alapfeltétele. Ez lényegesen befolyásolja a teljesítményt és a gazdaságosságot. A kazánt csak előírás szerinti huzattal rendelkező kéményre szabad csatlakoztatni lásd a műszaki adatokat ( 3. tábl., 8. oldalon). Méretezésnél az összes névleges hőteljesítménynél fellépő füstgáz tömegáramot kell figyelembe venni. A hatásos kéménymagasság a füstgáznak a kéménybe történő bevezetésétől értendő ( 7. tábl., 16. oldalon). VIGYÁZAT! RENDSZERKÁROK a gyenge kéményhuzat miatt. A műszaki adatoknál megadott szükséges szállítónyomást (huzatot) be kell tartani (tűrés ±3 Pa). A huzat maximális értékre történő korlátozásához egy huzathatárolót kell beépíteni. A füstgáz csatlakozót egy tisztításra szolgáló ellenőrző nyílással kell beszerelni. Rögzítse a füstgázcsövet a kazánon az ott lévő furatokba helyezett 5 mm-es szegeccsel vagy csavarral. A füstgázcsőnek lehetőleg rövidnek kell lennie és a kazántól a kémény felé emelkednie kell. A csak a kéményben rögzített és a füstgázcsonkra húzott füstgázcsövet nagyon gondosan kell szerelni, nehogy leváljon onnan. A 2 m-nél hosszabb csöveket előírás szerint kell rögzíteni. A füstgázcső minden elemének nem éghető anyagból kell lennie. 11. ábra Füstgáz csatlakozás 1 Huzathatároló 1 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 15

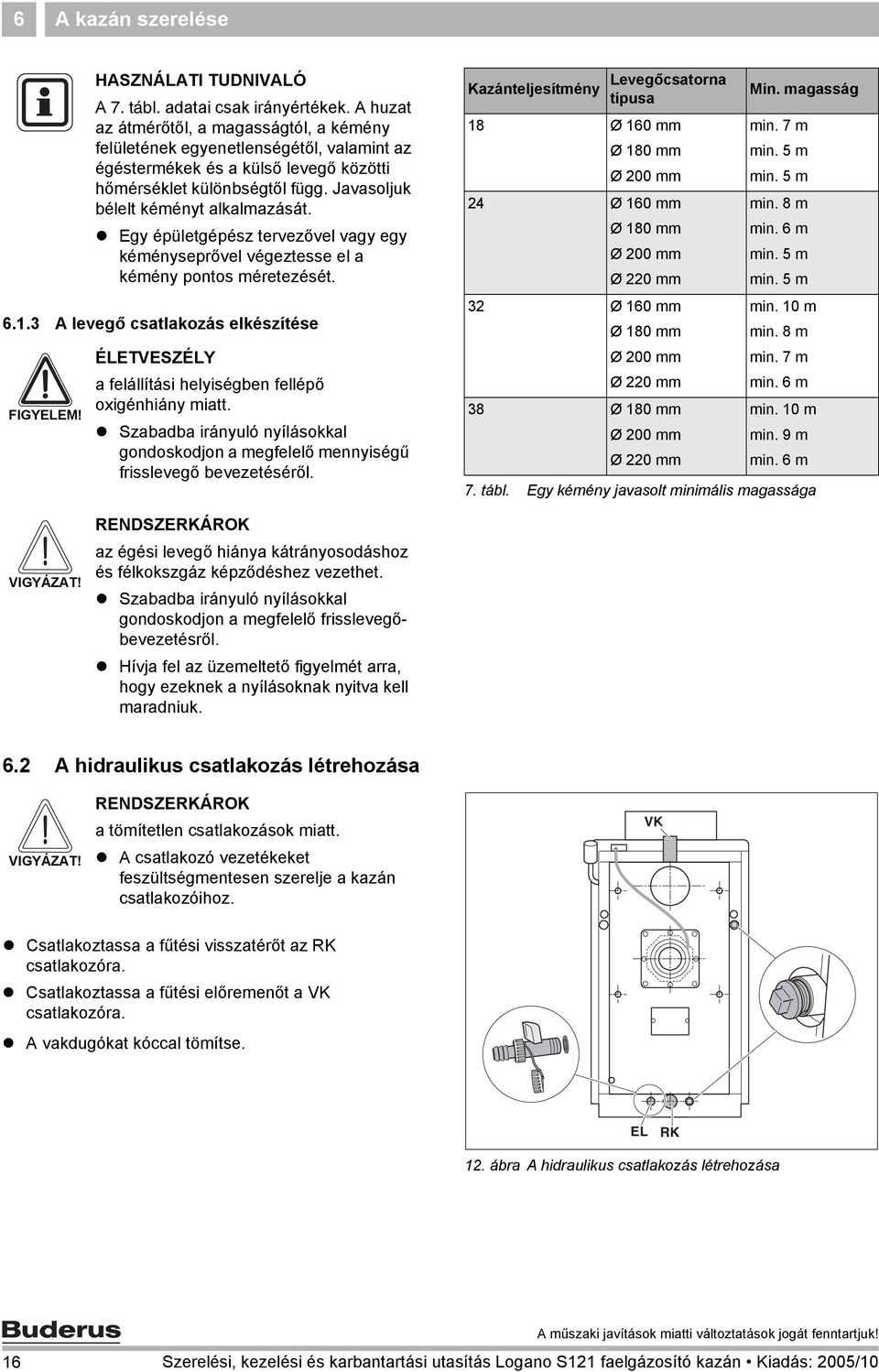

16 6 A kazán szerelése HASZNÁLATI TUDNIVALÓ A 7. tábl. adatai csak irányértékek. A huzat az átmérőtől, a magasságtól, a kémény felületének egyenetlenségétől, valamint az égéstermékek és a külső levegő közötti hőmérséklet különbségtől függ. Javasoljuk bélelt kéményt alkalmazását. Egy épületgépész tervezővel vagy egy kéményseprővel végeztesse el a kémény pontos méretezését A levegő csatlakozás elkészítése FIGYELEM! ÉLETVESZÉLY a felállítási helyiségben fellépő oxigénhiány miatt. Szabadba irányuló nyílásokkal gondoskodjon a megfelelő mennyiségű frisslevegő bevezetéséről. Kazánteljesítmény Levegőcsatorna típusa 18 Ø 160 mm Ø 180 mm Ø 200 mm 24 Ø 160 mm Ø 180 mm Ø 200 mm Ø 220 mm 32 Ø 160 mm Ø 180 mm Ø 200 mm Ø 220 mm 38 Ø 180 mm Ø 200 mm Ø 220 mm Min. magasság min. 7 m min. 5 m min. 5 m min. 8 m min. 6 m min. 5 m min. 5 m min. 10 m min. 8 m min. 7 m min. 6 m min. 10 m min. 9 m min. 6 m 7. tábl. Egy kémény javasolt minimális magassága VIGYÁZAT! RENDSZERKÁROK az égési levegő hiánya kátrányosodáshoz és félkokszgáz képződéshez vezethet. Szabadba irányuló nyílásokkal gondoskodjon a megfelelő frisslevegőbevezetésről. Hívja fel az üzemeltető figyelmét arra, hogy ezeknek a nyílásoknak nyitva kell maradniuk. 6.2 A hidraulikus csatlakozás létrehozása VIGYÁZAT! RENDSZERKÁROK a tömítetlen csatlakozások miatt. A csatlakozó vezetékeket feszültségmentesen szerelje a kazán csatlakozóihoz. VK Csatlakoztassa a fűtési visszatérőt az RK csatlakozóra. Csatlakoztassa a fűtési előremenőt a VK csatlakozóra. A vakdugókat kóccal tömítse. EL RK 12. ábra A hidraulikus csatlakozás létrehozása 16 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

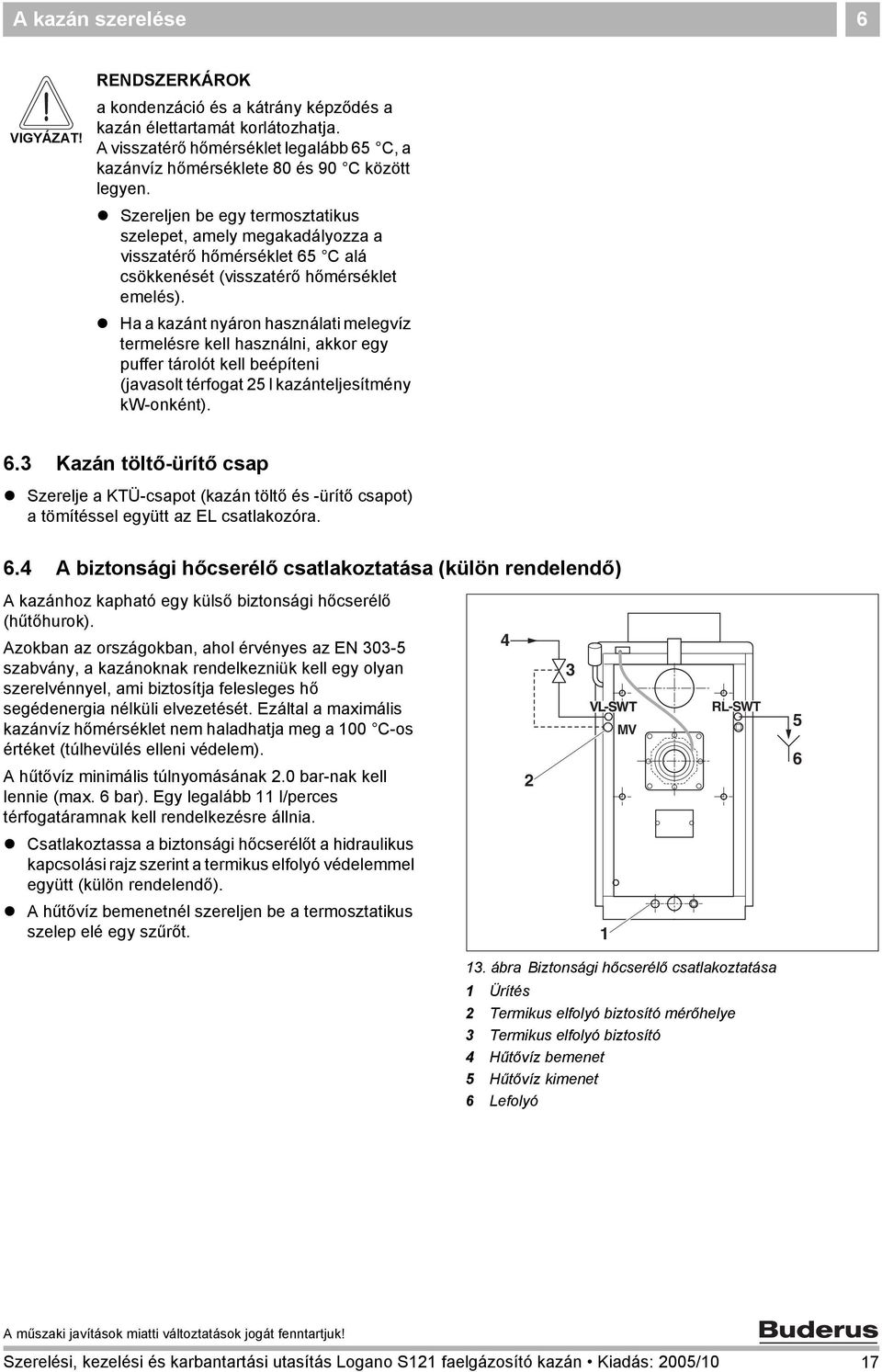

17 A kazán szerelése 6 VIGYÁZAT! RENDSZERKÁROK a kondenzáció és a kátrány képződés a kazán élettartamát korlátozhatja. A visszatérő hőmérséklet legalább 65 C, a kazánvíz hőmérséklete 80 és 90 C között legyen. Szereljen be egy termosztatikus szelepet, amely megakadályozza a visszatérő hőmérséklet 65 C alá csökkenését (visszatérő hőmérséklet emelés). Ha a kazánt nyáron használati melegvíz termelésre kell használni, akkor egy puffer tárolót kell beépíteni (javasolt térfogat 25 l kazánteljesítmény kw-onként). 6.3 Kazán töltő-ürítő csap Szerelje a KTÜ-csapot (kazán töltő és -ürítő csapot) a tömítéssel együtt az EL csatlakozóra. 6.4 A biztonsági hőcserélő csatlakoztatása (külön rendelendő) A kazánhoz kapható egy külső biztonsági hőcserélő (hűtőhurok). Azokban az országokban, ahol érvényes az EN szabvány, a kazánoknak rendelkezniük kell egy olyan szerelvénnyel, ami biztosítja felesleges hő segédenergia nélküli elvezetését. Ezáltal a maximális kazánvíz hőmérséklet nem haladhatja meg a 100 C-os értéket (túlhevülés elleni védelem). A hűtővíz minimális túlnyomásának 2.0 bar-nak kell lennie (max. 6 bar). Egy legalább 11 l/perces térfogatáramnak kell rendelkezésre állnia MV RL-SWT 5 6 Csatlakoztassa a biztonsági hőcserélőt a hidraulikus kapcsolási rajz szerint a termikus elfolyó védelemmel együtt (külön rendelendő). A hűtővíz bemenetnél szereljen be a termosztatikus szelep elé egy szűrőt ábra Biztonsági hőcserélő csatlakoztatása 1 Ürítés 2 Termikus elfolyó biztosító mérőhelye 3 Termikus elfolyó biztosító 4 Hűtővíz bemenet 5 Hűtővíz kimenet 6 Lefolyó Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 17

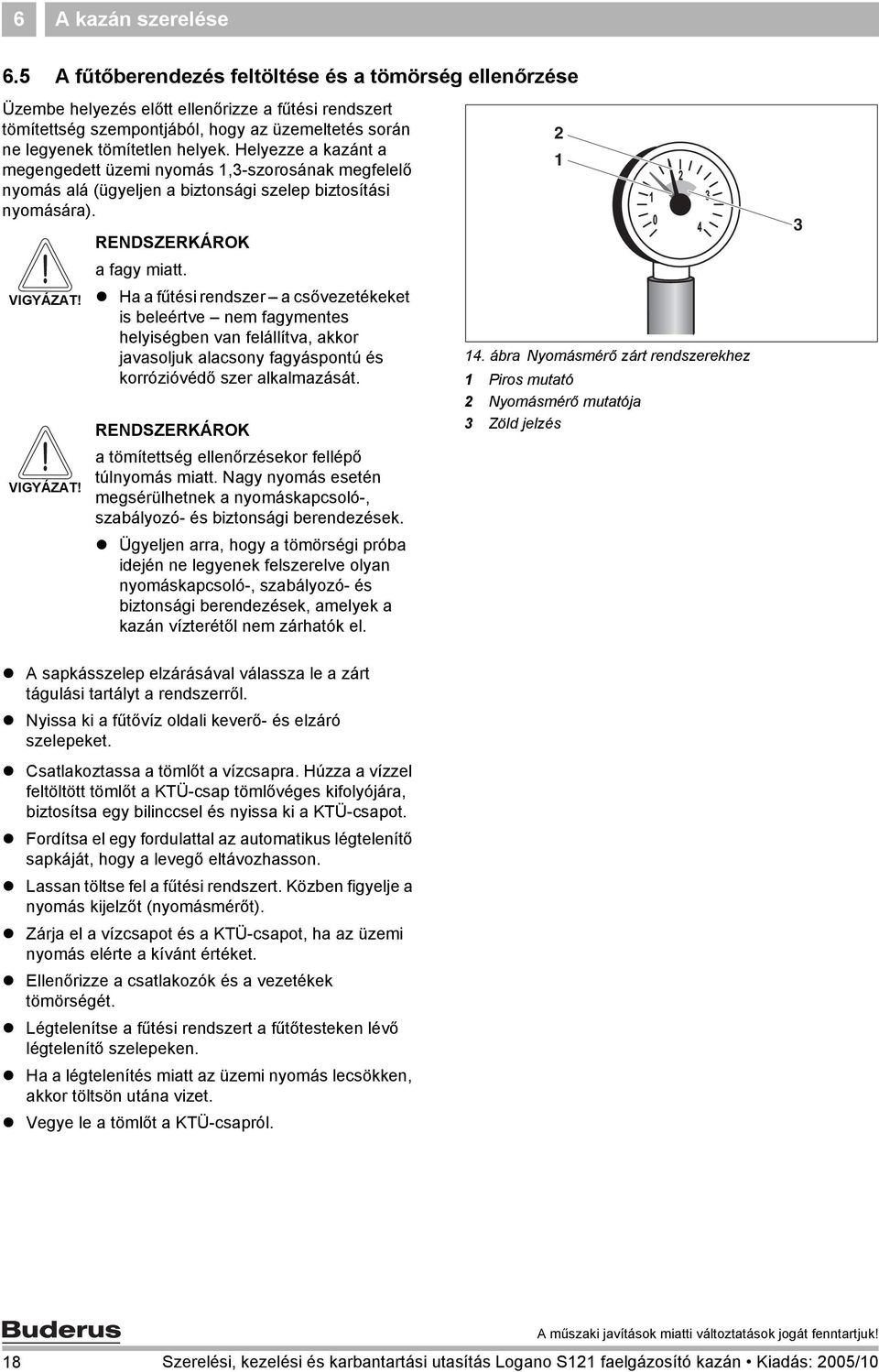

18 6 A kazán szerelése 6.5 A fűtőberendezés feltöltése és a tömörség ellenőrzése Üzembe helyezés előtt ellenőrizze a fűtési rendszert tömítettség szempontjából, hogy az üzemeltetés során ne legyenek tömítetlen helyek. Helyezze a kazánt a megengedett üzemi nyomás 1,3-szorosának megfelelő nyomás alá (ügyeljen a biztonsági szelep biztosítási nyomására). VIGYÁZAT! VIGYÁZAT! RENDSZERKÁROK a fagy miatt. Ha a fűtési rendszer a csővezetékeket is beleértve nem fagymentes helyiségben van felállítva, akkor javasoljuk alacsony fagyáspontú és korrózióvédő szer alkalmazását. RENDSZERKÁROK a tömítettség ellenőrzésekor fellépő túlnyomás miatt. Nagy nyomás esetén megsérülhetnek a nyomáskapcsoló-, szabályozó- és biztonsági berendezések. Ügyeljen arra, hogy a tömörségi próba idején ne legyenek felszerelve olyan nyomáskapcsoló-, szabályozó- és biztonsági berendezések, amelyek a kazán vízterétől nem zárhatók el ábra Nyomásmérő zárt rendszerekhez 1 Piros mutató 2 Nyomásmérő mutatója 3 Zöld jelzés 3 A sapkásszelep elzárásával válassza le a zárt tágulási tartályt a rendszerről. Nyissa ki a fűtővíz oldali keverő- és elzáró szelepeket. Csatlakoztassa a tömlőt a vízcsapra. Húzza a vízzel feltöltött tömlőt a KTÜ-csap tömlővéges kifolyójára, biztosítsa egy bilinccsel és nyissa ki a KTÜ-csapot. Fordítsa el egy fordulattal az automatikus légtelenítő sapkáját, hogy a levegő eltávozhasson. Lassan töltse fel a fűtési rendszert. Közben figyelje a nyomás kijelzőt (nyomásmérőt). Zárja el a vízcsapot és a KTÜ-csapot, ha az üzemi nyomás elérte a kívánt értéket. Ellenőrizze a csatlakozók és a vezetékek tömörségét. Légtelenítse a fűtési rendszert a fűtőtesteken lévő légtelenítő szelepeken. Ha a légtelenítés miatt az üzemi nyomás lecsökken, akkor töltsön utána vizet. Vegye le a tömlőt a KTÜ-csapról. 18 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

19 A kazán szerelése Az elektromos csatlakozás létrehozása FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. Ön csak akkor végezhet elektromos munkákat, ha rendelkezik a megfelelő képesítéssel. A készülék kinyitása előtt: kapcsolja le a hálózati feszültséget és biztosítsa az illetéktelen visszakapcsolás ellen. Tartsa be a szerelési előírásokat A szabályozókészülék szerelése Vezesse a kapillár csövet és az érzékelő vezetékét a kábelátvezetésen keresztül. Tegye fel a szabályozókészüléket a kazánfedélre. 1 2 Rögzítse a kazánfedél alsó részén a szabályozókészüléket a két szárnyas anyával. Vegye le a szabályozókészülék burkolatát. Ehhez csavarja ki a négy csavart a burkolatból. Csatlakoztassa a rásegítő ventilátor kábelét (elektromos csatlakozó dugó a hátfalon) a szabályozókészülékben a kapcsolási rajz szerint ( 19. ábra, 21. oldalon). 15. ábra A szabályozókészülék szerelése 1 Kábelátvezetés a meghúzás elleni védelemmel 2 Kábelátvezetés a kazánfedélen keresztül ábra A szabályozókészülék burkolatának leszerelése 1 A burkolat csavarjai 2 Szárnyas anyák 3 Kábel a rásegítő ventilátortól Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 19

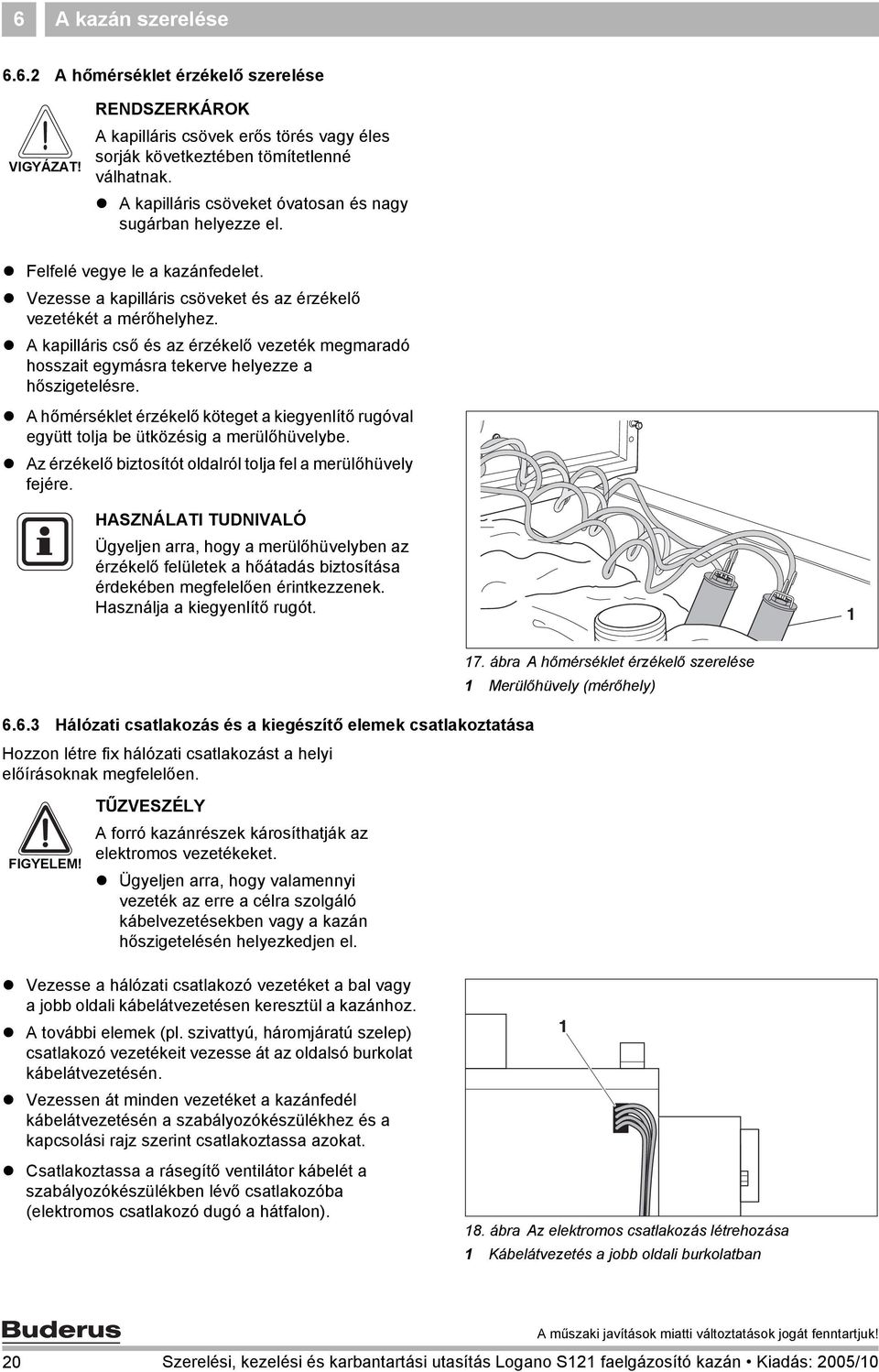

20 6 A kazán szerelése A hőmérséklet érzékelő szerelése VIGYÁZAT! RENDSZERKÁROK A kapilláris csövek erős törés vagy éles sorják következtében tömítetlenné válhatnak. A kapilláris csöveket óvatosan és nagy sugárban helyezze el. Felfelé vegye le a kazánfedelet. Vezesse a kapilláris csöveket és az érzékelő vezetékét a mérőhelyhez. A kapilláris cső és az érzékelő vezeték megmaradó hosszait egymásra tekerve helyezze a hőszigetelésre. A hőmérséklet érzékelő köteget a kiegyenlítő rugóval együtt tolja be ütközésig a merülőhüvelybe. Az érzékelő biztosítót oldalról tolja fel a merülőhüvely fejére. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy a merülőhüvelyben az érzékelő felületek a hőátadás biztosítása érdekében megfelelően érintkezzenek. Használja a kiegyenlítő rugót Hálózati csatlakozás és a kiegészítő elemek csatlakoztatása Hozzon létre fix hálózati csatlakozást a helyi előírásoknak megfelelően. 17. ábra A hőmérséklet érzékelő szerelése 1 Merülőhüvely (mérőhely) FIGYELEM! TŰZVESZÉLY A forró kazánrészek károsíthatják az elektromos vezetékeket. Ügyeljen arra, hogy valamennyi vezeték az erre a célra szolgáló kábelvezetésekben vagy a kazán hőszigetelésén helyezkedjen el. Vezesse a hálózati csatlakozó vezetéket a bal vagy a jobb oldali kábelátvezetésen keresztül a kazánhoz. A további elemek (pl. szivattyú, háromjáratú szelep) csatlakozó vezetékeit vezesse át az oldalsó burkolat kábelátvezetésén. Vezessen át minden vezetéket a kazánfedél kábelátvezetésén a szabályozókészülékhez és a kapcsolási rajz szerint csatlakoztassa azokat. Csatlakoztassa a rásegítő ventilátor kábelét a szabályozókészülékben lévő csatlakozóba (elektromos csatlakozó dugó a hátfalon). 18. ábra Az elektromos csatlakozás létrehozása 1 Kábelátvezetés a jobb oldali burkolatban 20 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

21 A kazán szerelése 6 O I FU1 C C < υ < υ < υ STB 1 2 KRT 1 2 T Min 1 C 2 SB C X1 N L X1 X X X N N L L T1 T2 S3 B4 T1 T2 S3 B4 M 1~ > υ > υ M 1~ r M 1~ b DS TWV B1 TWV-S RT P Power F 19. ábra Kapcsolási rajz SB1 Üzemi kapcsoló F Rásegítő ventilátor FU1 F-2 A hálózati biztosíték DS Ajtókapcsoló STB Biztonsági hőmérséklet határoló 3WV Háromjáratú keverőszelep KRT Kazánvíz hőmérséklet szabályozó Tb Tároló hőmérséklet érzékelő T Min Minimális kazánvíz hőmérséklet Kb Háromjáratú szelep végállás kapcsoló C Kondenzátor a motorhoz RT Helyiség hőmérséklet érzékelő X1 Csatlakozó léc a szabályozókészülékben P Keringető szivattyú X Rásegítő ventilátor csatlakozó dugója Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 21

22 7 A fűtési rendszer üzembe helyezése 7 A fűtési rendszer üzembe helyezése Ez a fejezet az üzembe helyezést ismerteti. A kazánból távolítsa el a benne maradt tartozékokat. 7.1 Üzemi nyomás létrehozása Üzembe helyezéshez hozza létre a szükséges normál üzemi nyomást. VIGYÁZAT! RENDSZERKÁROK a hőmérséklet különbség következtében az anyagban létrejövő feszültségek miatt. A fűtési rendszert csak hideg állapotban töltse fel (az előremenő hőmérséklet maximum 40 C lehet) Állítsa be a nyomásmérő piros mutatóját a szükséges minimális 1 bar üzemi nyomásra (ez a zárt rendszerekre érvényes). Nyitott rendszernél a kiegyenlítő tartályban a maximális vízszint 25 m-rel van a kazánfenék fölött. Töltsön fűtővizet a kazánba, ill. engedje le a KTÜ-csapon át addig, amíg el nem éri a kívánt üzemi nyomást. A feltöltési folyamat közben légtelenítse a fűtési rendszert. 20. ábra Nyomásmérő zárt rendszerekhez 1 Piros mutató 2 Nyomásmérő mutatója 3 Zöld jelzés 7.2 A funkciók ellenőrzése Fűtse fel a kazánt ( 8.2. fejezet, 26. oldalon). Kapcsolja be a szabályozókészüléken lévő üzemi kapcsolót. A rásegítő vetilátornak el kell indulnia. Ellenőrize, hogy a rásegítő ventilátor kikapcsol-e (részterhelési üzemmód), ha a kazánvíz hőmérséklete elérte a beálított értéket (legkésőbb 97 C-nál). A magas hőmérséklet gyorsabb elérése érdekében a hőelvétel leállítható (kapcsolja ki a szivattyút és zárja el a fűtőtesteken lévő termosztatikus szelepeket). Ellenőrizze a termikus elfolyó biztosítást a gyártó adatai alapján. 21. ábra Szabályozókészülék 1 Üzemi kapcsoló 2 Biztonsági hőmérséklet határoló (STB) Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

23 A fűtési rendszer üzembe helyezése Az adattábla felragasztása Az adattáblát jól hozzáférhetően és láthatóan, pl. a kazán oldalfalának felső részére ragassza fel ábra Az adattábla felragasztása Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 23

24 8 A fűtési rendszer kezelése (az üzemeltető részére) 8 A fűtési rendszer kezelése (az üzemeltető részére) FIGYELEM! ÉLETVESZÉLY a biztonsági tudnivalók figyelmen kívül hagyása miatt Olvassa el és tartsa be az 1. fejezetben leírt biztonsági tudnivalókat. 8.1 Az egyes elemek funkciója Szabályozókészülék A szabályozókészülék a rásegítő ventilátort és a keringető szivattyút vezérli a kazánvíz hőmérséklet függvényében. Kapcsolja be a szabályozókészüléken lévő üzemi kapcsolót a tüzelőanyag meggyuladása után. A kazán hátoldalán lévő rásegítő ventilátor bekapcsol. 65 C kazánvíz hőmérséklet felett a keringető szivattyú is bekapcsol. Rásegítő ventilátor (teljesítmény beállítás) A termosztáton beállítható, hogy a kazán milyen hőmérsékletnél kapcsoljon részterhelési üzemmódba (a maximális érték 97 C). Résztehelési üzemmódban a teljesítmény lecsöken. Ha a hőmérséklet meghaladta ezt a küszöbértéket, a ventilátor kikapcsol. Ha a hőmérséklet 5 C-kal a beállított érték alá csöken, a ventilátor ismét bekapcsol. 23. ábra Szabályozókészülék 1 Üzemi kapcsoló 2 Termosztát (kazánvíz hőmérséklet) 3 Hőmérő (kazánvíz hőmérséklet) 4 Biztosíték (F-2 A) VIGYÁZAT! RENDSZERKÁROK a kondenzáció és a kátrány képződés a kazán élettartamát kedvezőtlenül befolyásolhatja. Ne üzemeltesse a kazánt tartósan részterhelési üzemmódban, azaz ventilátor nélkül. A visszatérő hőmérséklet legalább 65 C, a kazánvíz hőmérséklete 80 és 90 C között legyen. Nyáron használati melegvíz termelési célból csak rövid ideig fűtsön. HASZNÁLATI TUDNIVALÓ Ha Ön kinyitja a feltöltő ajtót, a ventilátor automatikusan bekapcsol (65 C alatti kazánvíz hőmérséklet esetén is), hogy a füstgáz a kémény felé távozzon. Keringető szivattyú (pl. fűtőköri szivattyú vagy puffer tároló töltő szivattyú) Ha a kazánvíz hőmérséklete 65 C alá csökken, a szabályozókészülék kikapcsolja a szivattyút. Ez megakadályozza a fűtési rendszer kihűlését. 24 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

25 A fűtési rendszer kezelése (az üzemeltető részére) Felfűtő csappantyú A felfűtő csappantyút egy hideg kazán felfűtésekor kell kinyitni. Ez a forró füstgázokat gyorsabban a kéménybe juttatja és a kémény jobban "húz". Ehhez a csappantyú emelőjét fordítsa felfelé. Normál üzemmódban és elegendő kéményhuzat esetén a csappantyút zárni kell. Így a kéményen keresztül kevesebb hő távozik. Ehhez a csappantyú emelőjét fordítsa lefelé (kb perc után). 24. ábra A felfűtő csappantyú kinyitása Égési levegő bevezetés A kazán hátoldalán lévő rásegítő ventilátor gondoskodik az égési levegő oldalsó levegőcsappantyúkon keresztüli bevezetéséről (primer levegő). Az égés minősége a levegőcsappantyú megfelelő beállításától függ: Hagyja nyitva a levegőcsappantyút addig, amíg a kazán a névleges teljesítménnyel működik. Kissé zárja a csappantyút a kazán teljesítményének csökkentéséhez. 25. ábra A felfűtő csappantyú zárása A levegőcsappantyúk beálítása Hő 1 Égési idő (órák) 1 teljesen nyitott félig nyitott zárva névleges teljesítmény névleges teljesítmény 70 %-a minimális teljesítmény 8. tábl. A levegőcsappantyúk beállítása kb. 2 kb. 3 kb ábra Az égési levegő bevezetése 1 Primer levegő (a levegőcsappantyún keresztül) 2 Szekunder levegő (egy levegőcsatornán keresztül) 2 1 lehetséges maximális hosszúságú fahasábokkal (kazántípustól függően), maximum 20 % nedvességtartalommal HASZNÁLATI TUDNIVALÓ A jobb minősűgű égés érdekében a kazán oldala felől egy levegőcsatornán keresztül szekunder levegő áramlik a fúvókőhöz. Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 25

26 8 A fűtési rendszer kezelése (az üzemeltető részére) 8.2 Felfűtés FIGYELEM! ÉLETVESZÉLY mérgezés vagy robbanás miatt. Szemét, műanyag vagy folyadék elégetésekor mérgező füstgázok keletkezhetnek. Kizárólag a megadott tüzelőanyagokat használja. Robbanásveszély, tűz, égési gázok vagy gőzök észlelése esetén állítsa le a kazánt. Minden felfűtés előtt: A tűztérben lévő hamut el kell távolítani. Szükség esetén a samottköveket is ki lehet venni (negyedkör alakú elemek). Felfűtés: Nyissa ki a felfűtő csappantyút a huzat megnövelése érdekében. Ehhez a csappantyú emelőjét fordítsa felfelé. Helyezzen papírt és elegendő mennyiségű fát a fúvóköre. Nyissa ki a hamutér ajtaját. Gyújtsa meg a tüzelőanyagot. A feltöltő ajtót kissé hagyja nyitva. Kapcsolja be a szabályozókészüléken lévő üzemi kapcsolót, amelyen a lámpa világítani kezd. A rásegítő ventilátor bekapcsol. Kb perc után (van parázs): Töltse fel a tűzteret tüzelőanyaggal. Először a hamutér ajtaját, majd a feltöltő ajtót zárja be. A feltöltő ajtó bezárása után a felfűtő csappantyú is bezáródik a csappantyú emelőkarján lévő súly lecsúszik (ellenőrizze!). HASZNÁLATI TUDNIVALÓ A kazán ettől a pillanattól kezdve faelgázosító üzemmódban van. 27. ábra A felfűtő csapantyú kinyitása 28. ábra A kisméretű tüzelőanyagok behelyezése 26 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

27 A fűtési rendszer kezelése (az üzemeltető részére) 8 Tüzelőanyag Tüzelőanyagként kizárólag fát használjon. Az üzemelési feltételek betartása érdekében a következő tulajdonságokkal rendelkező fa használható: Fahasáb Átmérő Hosszúság Fűtőérték Érték 100 mm 430 mm mm kazántípustól függően ( 3. fejezet, 7. oldalon) MJ/kg Nedvesség maximum 20 % 9. tábl. Alkalmazott tüzelőanyag HASZNÁLATI TUDNIVALÓ Nedves tüzelőanyag használata esetén teljesítménycsökkenés lép fel. Használjon levegőn szárított, természetes állapotú hasábfát (2 évig tárolt, max. 20 % nedvességtartalom). Fűtőérték kg-onként Fafajta kcal MJ kwh Lucfenyő ,25 4,5 Mandulafenyő ,8 4,4 Nyír ,5 4,3 Tölgy ,1 4,2 Bükk ,4 4,0 10. tábl. Néhány fafajta energiatartalma (fűtőértéke) Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 27

28 8 A fűtési rendszer kezelése (az üzemeltető részére) 8.3 Tüzelőanyag utántöltése VIGYÁZAT! SÉRÜLÉSVESZÉLY a lobbanás miatt. Ne használjon folyékony tüzelőanyagot (benzint, petróleumot vagy más hasonló anyagot). Soha ne permetezzen vagy szórjon folyékony tüzelőanyagot a tűzbe vagy a parázsra. HASZNÁLATI TUDNIVALÓ Akkor töltsön utána tüzelőanyagot, ha az előzőleg betöltött mennyiség mintegy 1/3 részéig elégett. Fedje be a parazsat egy széles fahasábbal a gyors elégés megakadályozása érdekében. Enyhén nyissa ki a feltöltő ajtót, hogy a füstgázok a kéménybe távozzanak. A rásegítő ventilátor bekapcsol. Csak ezután nyissa ki teljesen a feltöltő ajtót. Lazítsa fel a meglévő parazsat a piszkavassal. Teljesen töltse fel a tűzteret. Zárja be ismét a feltöltő ajtót és a felfűtő csappantyút. 8.4 A tűz felszítása A kazán teljesítménye csökken, miután a fúvókő és a tűztér hamuval töltődött fel, a tüzet fel kell szítani. Bizonyos idő letelte után szítsa fel a tüzet az egyenletes leégés és az állandó teljesítmény leadás elérése érdekében. Zárja be a levegőcsappantyút. Nyissa ki a felfűtő csappantyút a füst felállítási helyiségbe történő kiáramlásának megakadályozása érdekében. Nyissa ki a feltöltő ajtót és a parazsat a piszkavassal óvatosan lazítsa fel. 8.5 Hamu eltávolítása a kazánból Ürítse ki a tűzteret, mielőtt az teljesen megtelik, így a tüzeléshez elegendő tér áll rendelkezésre. FIGYELEM! TŰZVESZÉLY a forró hamu miatt. Viseljen védőkesztyűt, ha még forró a hamu. A hamut egy fedéllel rendelkező, nem éghető tartóba ürítse. 28 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

29 A fűtési rendszer kezelése (az üzemeltető részére) A kazán tisztítása A kazán belső falán és a samottköveken a korom és hamu lerakódások csökkentik a hőátadást. Egy faelgázosító kazán üzemeltetésekor azonban kevesebb hamu keletkezik, mint egy hagyományos fatüzelésű kazán esetén. Javasoljuk, hogy legalább hetente egyszer, hideg állapotban tisztítsa meg a kazánt. VIGYÁZAT! KEDVEZŐTLEN ÜZEMÁLLAPOT A nem megfelelő tisztítás miatt nő a tüzelőanyag felhasználás és ez a környezet terheléséhez vezethet. Legalább hetente egyszer tisztítsa meg a kazánt. Kapcsolja be a szabályozókészüléken lévő üzemi kapcsolót. Ezáltal a rásegítő ventilátor elszívja a hamuport. Nyissa ki a feltöltő ajtót és az égési maradékot a fúvókövön keresztül terelje a hamutérbe. A tűztér belső falait egy tisztítókefével tisztítsa meg. Vegye ki a negyedkör alakú samottköveket, mivel ezek alatt sok hamu van. HASZNÁLATI TUDNIVALÓ A samottköveket ne drótkefével tisztítsa, hogy azok ne károsodjanak. A tűztérből távolítsa el a kormot és a hamut. 29. ábra A hamu tűztérbe terelése a fúvókövön keresztül Nyissa ki a füstgázgyűjtő alján lévő oldalsó tisztítónyílás fedelet és seperje ki a hamut. VIGYÁZAT! RENDSZERKÁROK az elmaradt vagy hiányos tisztítás és karbantartás miatt. Egy szakcéggel évente egyszer ellenőriztesse, tisztíttassa ki és tartassa karban a fűtőberendezést. Javasoljuk egy szerződés megkötését a berendezés évenkénti ellenőrzésére és igény szerinti karbantartására. 30. ábra A füstgázgyűjtőn lévő tisztítónyílás fedél kinyitása 1 Tisztítónyílás fedél 1 Tisztítási munkák 1 3 naponként 14 naponként Feltöltő tér tisztítása X A tűztér tisztítása egy tisztítókefével A füstgázgyűjtőn lévő tisztítónyílás fedél kinyitása, a hamu kiseprése 11. tábl. Tisztítási intervallumok X X Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 29

30 8 A fűtési rendszer kezelése (az üzemeltető részére) 8.7 Állandó fűtésüzem (a tűz éjjel is ég) Állandó fűtésüzem esetén a kazán csökkentett hőleadással tizenkét órán keresztül üzemeltethető. FIGYELEM! ÉLETVESZÉLY a félkokszgázok miatt. A csökkentett teljesítménnyel történő üzemeltetés során félkokszgázok keletkezhetnek, amelyek belélegzése füstmérgezést idézhet elő. Ne lélegezze be a látható füstöt. Ügyeljen a felállítási helyiség jó átszellőzésére. A megadottak szerint végezze el a kazán és a füstgázjáratok tisztítását. Ellenőriztesse a kéményhuzatot. VIGYÁZAT! RENDSZERKÁROK A túl alacsony kazánvíz hőmérséklet következtében több kátrány keletkezik és 65 C alatti hőmérséklet alatt a tűztérben kondenzáció lép fel. Gyakori 65 C alatti üzemeltetés a kazán élettartamát jelentősen lerövidíti. Ügyeljen arra, hogy a kazánvíz hőmérséklete C között maradjon. Az állandó fűtésüzemhez a következő beállításokat végezze el: Szítsa fel a tüzet és töltse fel teljesen a tüzelőanyag teret. A keverőszelepen a visszatérő vízhőmérséklet emelést úgy állítsa be, hogy a kazánvíz hőmérséklete C-ra emelkedjen. Zárja az oldalsó levegőcsappantyúkat a minimális nyitottságig. Kapcsolja ki a szabályozókészüléken lévő üzemi kapcsolót. A kazán a következő napon rövid időn belül ismét üzemkész, ha Ön: a tüzelőanyagot utánatölti, az oldalsó levegőcsappantyúkat kinyitja, a visszatérő hőmérséklet emelést normál állásba helyezi, az üzemi kapcsolót bekapcsolja. 30 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

31 A fűtési rendszer kezelése (az üzemeltető részére) A kazán üzemen kívül helyezése Üzemen kívül helyezéshez hagyja maradéktalanul kiégni a kazánt. VIGYÁZAT! RENDSZERKÁROK a fagy miatt. Az üzemen kívüli fűtési rendszerben lévő víz fagy esetén megfagyhat. Ha lehet, hagyja a fűtőberendezést állandóan bekapcsolt állapotban. Óvja a fűtési rendszert a befagyástól, szükség esetén ürítse le a fűtési- és ivóvíz vezetékeket a rendszer legmélyebb pontján A kazán átmeneti üzemen kívül helyezése Tisztítsa meg a feltöltő ajtó tömítő felületeit és a feltöltési teret. Távolítsa el a hamut és tisztítsa meg a tűzteret. Zárja be a hamutér ajtaját és a feltöltő ajtót A fűtőkazán üzemen kívül helyezése hosszabb időre Hosszabb ideig tartó üzemen kívül helyezéshez (pl. a fűtési időszak végén) a korrózió elkerülése érdekében gondosan tisztítsa meg a kazánt A kazán üzemen kívül helyezése vészhelyzetben Robbanásveszély, tűz, égési gázok vagy gőzök észlelése esetén vízzel leállíthatja az égési folyamatot. Óvatosan nyissa ki a feltöltő ajtót, hogy a láng ne tudjon kicsapni. Vízzel oltsa el a tüzet. Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 31

32 8 A fűtési rendszer kezelése (az üzemeltető részére) 8.9 Kondenzáció és kátrány képződés elkerülése Túl alacsony fűtőteljesítmény esetén a fűtőfelületeken kondenzáció léphet fel. A kondenzátum lefolyik a hamutérbe. A hőmérőn ellenőrize, hogy a víz hőmérséklete üzem közben 65 C fölött maradjon. Fűtse fel többször a kazánt. A normál működés közben keletkező koromlerakódás csökkenti a kondenzáció veszélyét. Az égéstermékek harmatpontja 65 C-nál van, ezért a fűtőfelületeken az égéstermékek hőmérséklete nem lehet 65 C alatt. Ha a kondenzáció a tüzelőanyag térben lép fel, akkor az a tüzelőanyag túl magas víztartalmára utal (nedves a tüzelőanyag). Ilyen esetekben 65 C feletti kazánvíz hőmérsékletnél is alakulhat ki kondenzáció. Korom hasonló feltételek mellett képződik (alacsony teljesítmény, alacsony hőmérséklet) és kiegészítésként rosszul beállított tüzelés túl kevés égési levegő. A kátrány csak meleg állapotban kaparható le, ehhez a következőképpen járjon el: Fűtse fel ha lehet puhafával a kazánt. Ha a víz hőmérséklete elérte a kb. 90 C-ot, akkor zárjon le minden fűtőtest-szelepet. A tisztító kaparóvassal távolítsa el a kazánfenékről és a fűtőfelületekről a kátrányt ábra Hőmérő és manométer 2 32 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

33 A kazán ellenőrzése és karbantartása 9 9 A kazán ellenőrzése és karbantartása 9.1 Miért fontos a rendszeres karbantartás? A fűtési rendszereket a következő okok miatt kell rendszeresen karbantartani: a magas hatásfok és a fűtési rendszer takarékos üzemeltetése (alacsonyabb tüzelőanyag felhasználás) érdekében, a nagyobb üzembiztonság elérése érdekében, a környezetkímélő égés magas szinten tartása érdekében. Ajánlja fel az üzemeltetőnek egy évenkénti ellenőrzési és igény szerinti karbantartási szerződés megkötését. Az ellenőrzési és karbantartási jegyzőkönyvben Ön elolvashatja, hogy egy szerződésnek milyen tevékenységeket kell tartalmaznia ( 9.6. fejezet, 36. oldalon). HASZNÁLATI TUDNIVALÓ Alkatrészeket az alkatrész katalógusból rendelhet. Csak eredeti alkatrészeket használjon. 9.2 A fűtési rendszer tisztítása Ellenőrizze és szükség esetén tisztítsa ki a kazánt ( 8.6. fejezet, 29. oldalon). Szerelje le a füstgázgyűjtőn lévő tisztítónyílás fedelet. Tisztítókefével lazítsa meg és távolítsa el a füstgázgyűjtőben lévő hamulerakódásokat. Szerelje le a rásegítő ventilátort és tisztítsa ki a járókereket. Ellenőrizze a felfűtő csappantyút, hogy biztosan zár és nyit. Ellenőrizze, hogy a samottkövek sérülésmentesek-e. Ellenőrizze a feltöltő- és a hamutér ajtó tömörségét, szükség esetén állítson az ellenanyán vagy cserélje ki a tömítést. Ellenőrizze és szükség esetén tisztítsa ki a füstcsövet. Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 33

34 9 A kazán ellenőrzése és karbantartása 9.3 A fűtési rendszer üzemi nyomásának ellenőrzése A nyomásmérő mutatójának a piros mutató fölött kell állnia. A nyomásmérő piros mutatóját a szükséges üzemi nyomásra kell beállítani. HASZNÁLATI TUDNIVALÓ Hozzon létre legalább 1 bar üzemi nyomást (túlnyomást). Ellenőrizze a fűtési rendszer üzemi nyomását. Ha a nyomásmérő mutatója a piros mutató alatt áll, akkor túl alacsony az üzemi nyomás. Ilyenkor vizet kell utántölteni. VIGYÁZAT! RENDSZERKÁROK a gyakori utántöltés miatt. Ha gyakran kell vizet utántölteni, akkor a vízminőségtől függően a korrózió és a vízkőképződés miatt a fűtési rendszer károsodhat. Gondoskodjon a fűtési rendszer légtelenítéséről. Ellenőrizze a fűtési rendszer tömítettségét és a tágulási tartály működőképességét. 32. ábra Nyomásmérő zárt rendszerekhez VIGYÁZAT! RENDSZERKÁROK a hőmérséklet különbség következtében fellépő anyagfeszültségek miatt. A fűtési rendszert csak hideg állapotban töltse fel (az előremenő hőmérséklet maximum 40 C lehet). A vizet a KTÜ-csapon át töltse a rendszerbe. Légtelenítse a fűtési rendszert. Ismét ellenőrizze az üzemi nyomást. 34 Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10

35 A kazán ellenőrzése és karbantartása Termikus elfolyó biztosító ellenőrzése A termikus elfolyó biztosító gondoskodik a kazán biztonságos működéséről a fűtési rendszer meghibásodása esetén, ha a rendszer nem tudja elvezetni a kazánból a hőt. Ez a meghibásodás adódhat pl. a fűtési rendszer befagyásából, a víz cirkulációjának leállásából, stb. A termikus elfolyó biztosító rendeltetésszerű működéséhez elegendő nyomás és hűtővíz szükséges. Legalább 2 bar nyomás és 11 l/perc térfogatáram szükséges. A biztonsági hőcserélő termosztatikus szelepét a gyártó adatainak megfelelően évente ellenőrizni kell. Ha az ellenőrzés nem jár sikerrel a termosztatikus szelep nem nyitja meg a vízáramot, vagy a szelep átfolyási mennyisége kicsi akkor ki kell cserélni a termosztatikus szelepet. 9.5 A füstgáz hőmérséklet ellenőrzése Ha a füstgáz hőmérséklete magasabb a műszaki adatokban megadottnál, akkor ismét tisztításra van szükség. Esetleg a huzat is túl magas ( fejezet, 15. oldalon). Szerelési, kezelési és karbantartási utasítás Logano S121 faelgázosító kazán Kiadás: 2005/10 35
