1 SZOCIÁLIS ÉS MUNKAÜGYI MINISZTÉRIUM MK/HU Érvényességi idő: óra, perc a vizsgabefejezés szerint. Minősítő neve, beosztása: Nagy László s.k. NSZFI főigazgató Készítő szerv: Nemzeti Szakképzési és Felnőttképzési Intézet Készítő szerv iktatószáma: 0150/2/2009. m ir Példányszáma: 1 eredeti Lapszám: 9 Eredeti példány sorszáma: 1. Az 1. eredeti példány címzettje: Informatikai és Tájékoztatási Iroda (Irattár) Másolati példányok készítése: nyomdai úton, a minősítő külön utasítása szerinti példányszámban Másolati példányok elosztása: külön iraton Irattári tételszám: 801 É Vizsgarészhez rendelt követelménymodul azonosítója, megnevezése: Gyártástervezési és -irányítási feladatok Vizsgarészhez rendelt vizsgafeladat száma, megnevezése: /1 Komplex gyártástechnológiai tervezés (rajz, szabványok, táblázatok, gépkönyvek használatával). Írásbeli vizsgatevékenység, javítási-értékelési útmutató Vizsganap: I. Jóváhagyta: Mátyus Mihály főosztályvezető 2009 NEMZETI SZAKKÉPZÉSI ÉS FELNŐTTKÉPZÉSI INTÉZET

2 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Gépgyártástechnológiai technikus Gépgyártástechnológiai technikus É 2/9

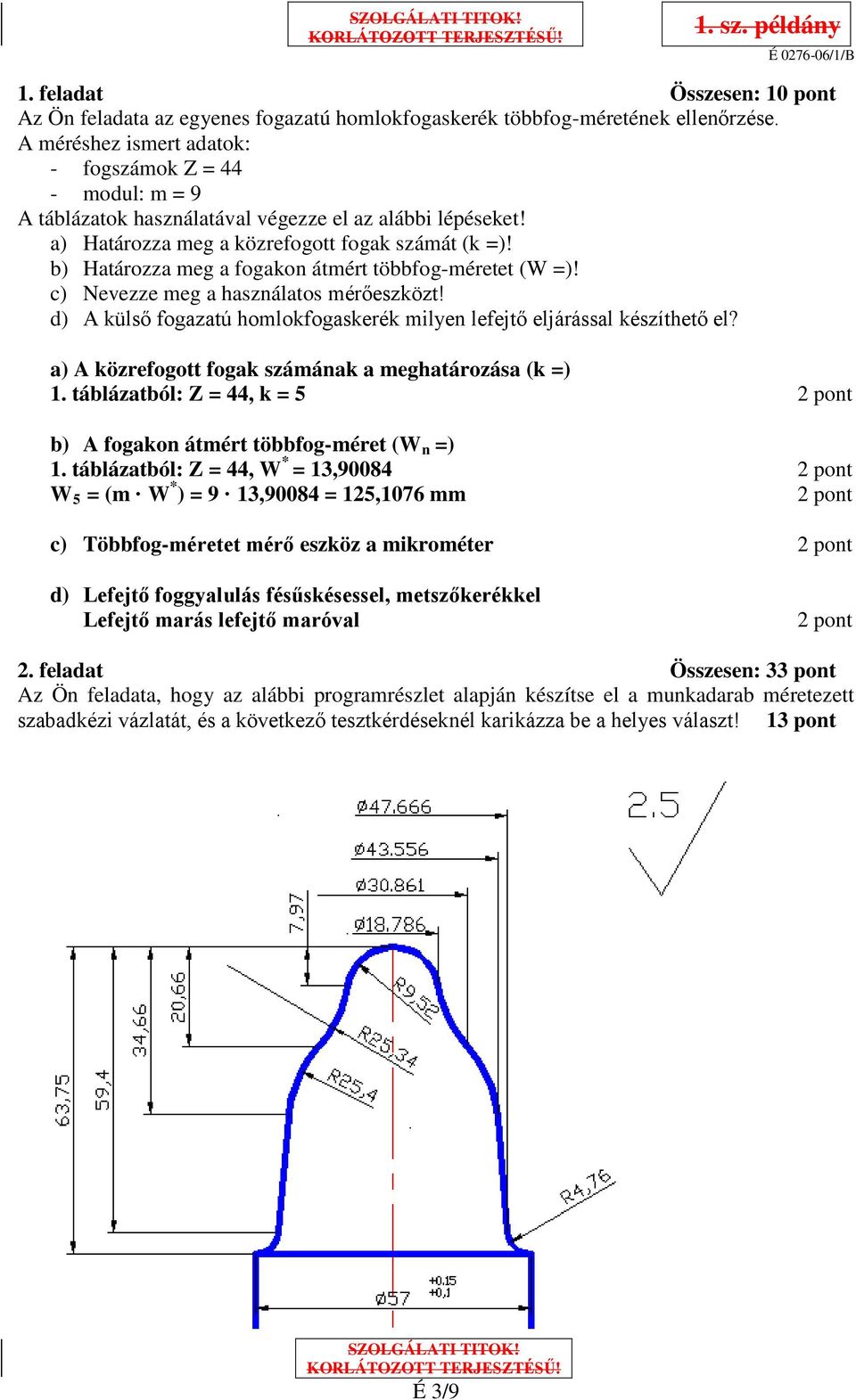

3 1. feladat Összesen: 10 pont Az Ön feladata az egyenes fogazatú homlokfogaskerék többfog-méretének ellenőrzése. A méréshez ismert adatok: - fogszámok Z = 44 - modul: m = 9 A táblázatok használatával végezze el az alábbi lépéseket! a) Határozza meg a közrefogott fogak számát (k =)! b) Határozza meg a fogakon átmért többfog-méretet (W =)! c) Nevezze meg a használatos mérőeszközt! d) A külső fogazatú homlokfogaskerék milyen lefejtő eljárással készíthető el? a) A közrefogott fogak számának a meghatározása (k =) 1. táblázatból: Z = 44, k = 5 b) A fogakon átmért többfog-méret (W n =) * 1. táblázatból: Z = 44, W = 13,90084 W5 = (m W * ) = 9 13,90084 = 125,1076 mm c) Többfog-méretet mérő eszköz a mikrométer d) Lefejtő foggyalulás fésűskésessel, metszőkerékkel Lefejtő marás lefejtő maróval 2. feladat Összesen: 33 pont Az Ön feladata, hogy az alábbi programrészlet alapján készítse el a munkadarab méretezett szabadkézi vázlatát, és a következő tesztkérdéseknél karikázza be a helyes választ! 13 pont É 3/9

4 Tesztkérdések: A.) Válassza ki, hogy az ábrázolt jelkép mit jelent! 20 pont W a) Gépi nullpont b) Referenciapont c) Munkadarab nullpont B.) Milyen nagyságú ráhagyást választana a fenti munkadarab simító esztergálására? a) 0,01 mm b) 0,5 mm c) 3 mm C.) Ön el szeretné indítani a szerszámgép főorsóját az óramutató járásával megegyező forgásirányba. Melyik kódot alkalmazza? a) M03 b) M04 c) M05 D.) Az alábbi kijelentések közül jelölje be az IGAZ állítást! a) Az útinformációk meghatározásakor mindig a mozgó szerszám nyugvó munkadarab elvéből indulunk ki, vagyis feltételezzük, hogy a szükséges mozgásokat a szerszám végzi, a munkadarab nyugvó állapotban van. b) Az útinformációk meghatározásakor mindig a mozgó munkadarab nyugvó szerszám, elvéből indulunk ki, vagyis feltételezzük, hogy a szükséges mozgásokat a munkadarab végzi, a szerszám pedig nyugvó állapotban van. E.) Mit jelent a CNC technikában az I és a K körinterpolációs paraméter? a) I a kör kezdőpontjából a kör középpontjába mutató vektor X irányú vetülete, K a kör kezdőpontjából a kör középpontjába mutató vektor Z irányú vetülete. b) I a kör kezdőpontjából a kör középpontjába mutató vektor Z irányú vetülete, K a kör kezdőpontjából a kör középpontjába mutató vektor X irányú vetülete. É 4/9

5 F.) Mikor alkalmazna keménypofás és puhapofás befogást? a) Képlékenyen nehezen alakítható fémek és hőre keményedő műanyagok forgácsolásakor mindig keménypofás megfogást használunk, mert a lágypofa ezen anyagokon elkenődik. b) A keménypofás rögzítést általában az első befogásnál alkalmazzuk. A már megmunkált felületek megfogásához puhapofát használunk. G.) Oldalazásnál melyik programozási módszer előnyösebb? a) Állandó vágósebesség programozása G96 b) Állandó fordulatszám programozása G97 c) Állandó fordulatszám programozása G98 H.) Ön a következő kódok közül melyikkel tudja kiválasztani az X-Z síkot? a) G17 b) G18 c) G19 I.) Programozásnál mikor célszerű alkalmazni csúcssugár korrekciót? a) Nagyolásnál b) Simításnál J.) Ön az előtolást mm/ford-ban szeretné megadni. Ehhez milyen kódot alkalmaz? a) G94 b) G95 c) G96 3. feladat Összesen: 10 pont Az alábbi ábrán Cr1-es anyag folyamatos hűtés esetén érvényes diagramja látható. Válaszoljon a következő kérdésekre! a) Mit jelent az 1-es számmal jelölt A c3 vonal? b) Milyen szövetelemeket tartalmaz szobahőmérsékleten a munkadarab 42 HRC, keménységnél? c) Mit jelentenek a lehűlési görbék végein lévő körökbe írt számértékek? d) Melyik lehűlési görbénél, illetve milyen keménységértéknél lesz szobahőmérsékleten a szövetelem tisztán martenzites? e) Milyen az anyag szöveteleme, ha 8 s alatt hűtjük 500 C-ra? a) A c3 Átkristályosodási hőmérséklet b) Bainit, martenzit c) Az adott hűtési sebességgel elérhető keménységek d) 54 HRc-nél e) Ausztenit É 5/9

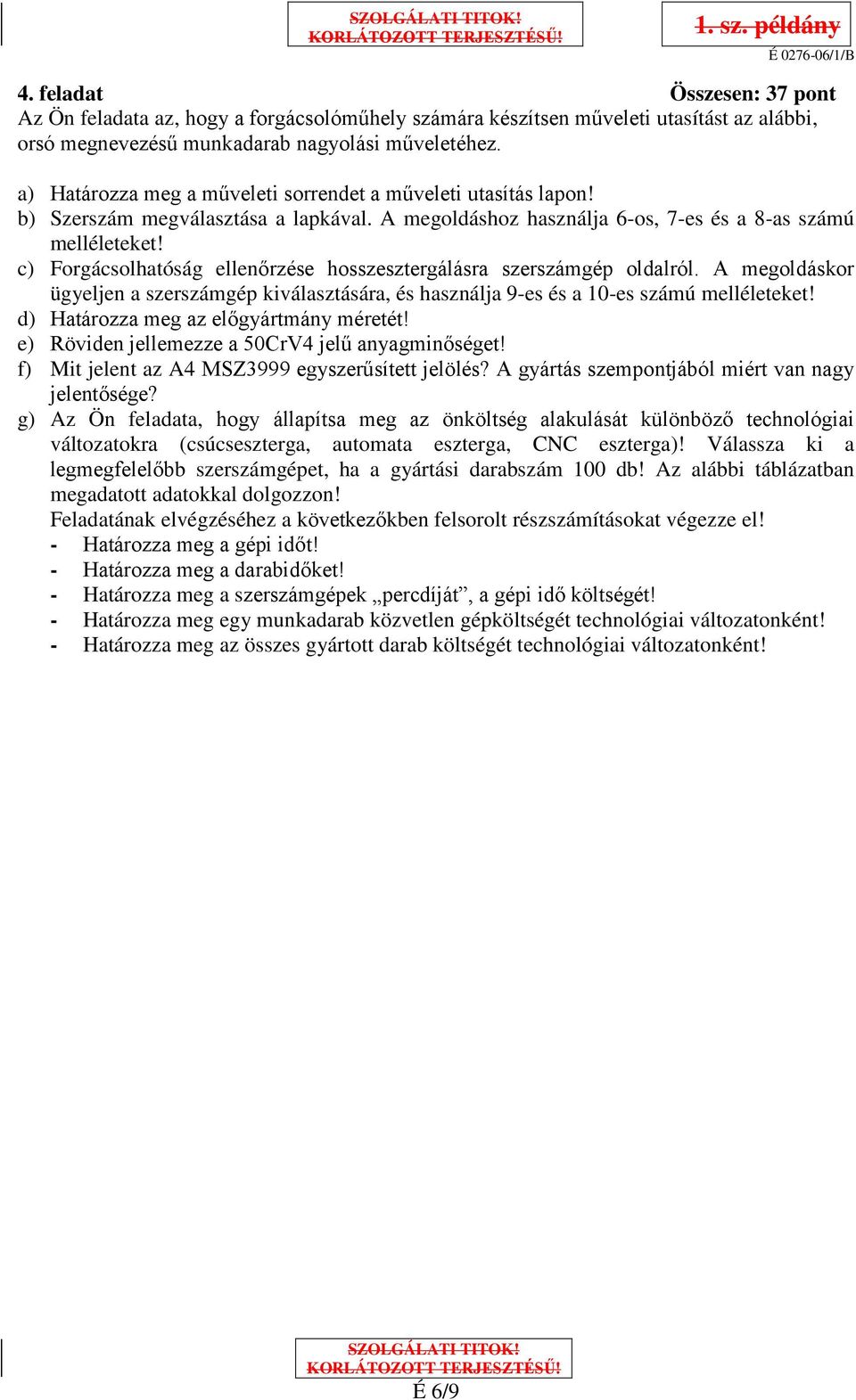

6 4. feladat Összesen: 37 pont Az Ön feladata az, hogy a forgácsolóműhely számára készítsen műveleti utasítást az alábbi, orsó megnevezésű munkadarab nagyolási műveletéhez. a) Határozza meg a műveleti sorrendet a műveleti utasítás lapon! b) Szerszám megválasztása a lapkával. A megoldáshoz használja 6-os, 7-es és a 8-as számú melléleteket! c) Forgácsolhatóság ellenőrzése hosszesztergálásra szerszámgép oldalról. A megoldáskor ügyeljen a szerszámgép kiválasztására, és használja 9-es és a 10-es számú melléleteket! d) Határozza meg az előgyártmány méretét! e) Röviden jellemezze a 50CrV4 jelű anyagminőséget! f) Mit jelent az A4 MSZ3999 egyszerűsített jelölés? A gyártás szempontjából miért van nagy jelentősége? g) Az Ön feladata, hogy állapítsa meg az önköltség alakulását különböző technológiai változatokra (csúcseszterga, automata eszterga, CNC eszterga)! Válassza ki a legmegfelelőbb szerszámgépet, ha a gyártási darabszám 100 db! Az alábbi táblázatban megadatott adatokkal dolgozzon! Feladatának elvégzéséhez a következőkben felsorolt részszámításokat végezze el! - Határozza meg a gépi időt! - Határozza meg a darabidőket! - Határozza meg a szerszámgépek percdíját, a gépi idő költségét! - Határozza meg egy munkadarab közvetlen gépköltségét technológiai változatonként! - Határozza meg az összes gyártott darab költségét technológiai változatonként! É 6/9

7 É 7/9

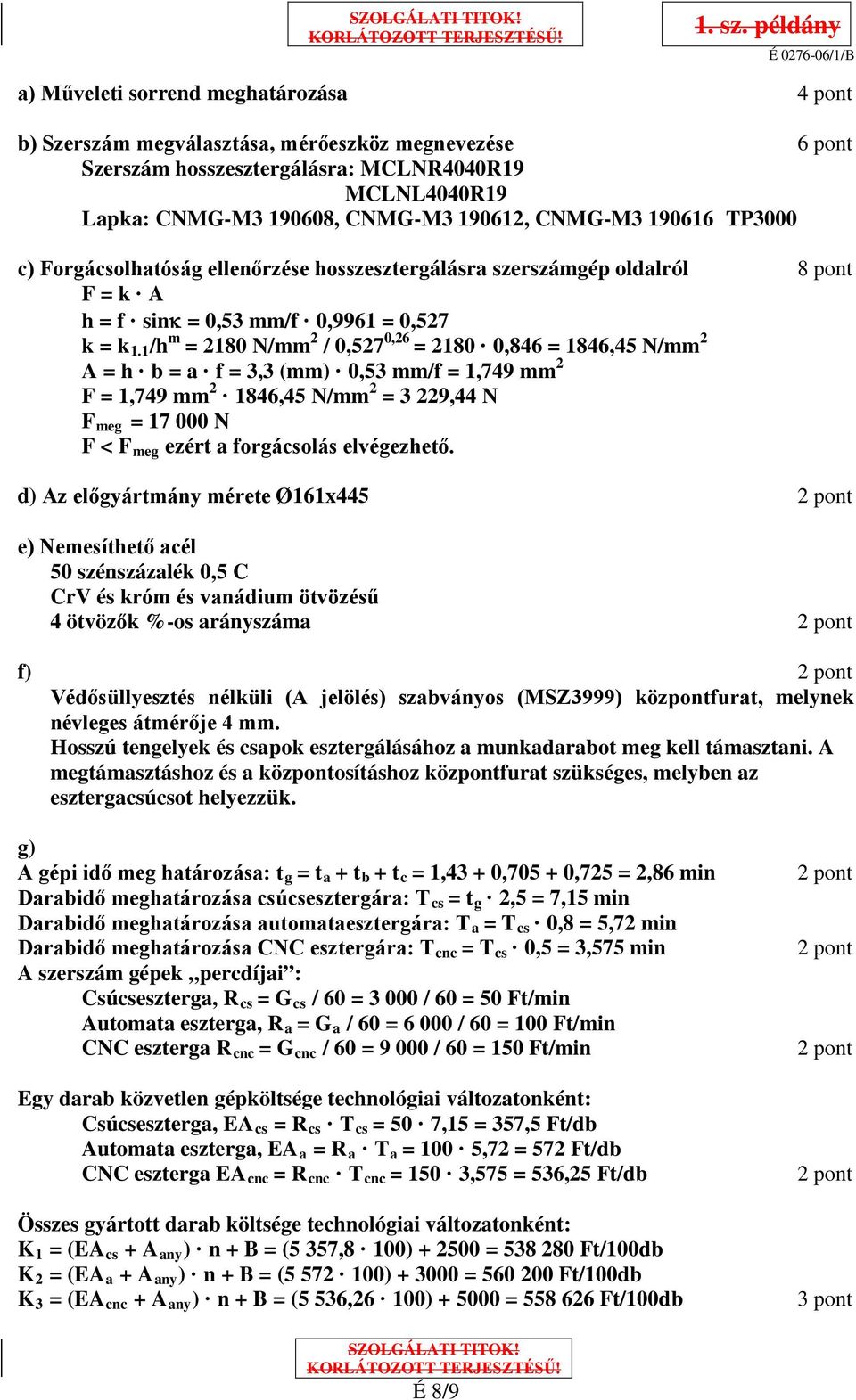

8 a) Műveleti sorrend meghatározása 4 pont b) Szerszám megválasztása, mérőeszköz megnevezése 6 pont Szerszám hosszesztergálásra: MCLNR4040R19 MCLNL4040R19 Lapka: CNMG-M , CNMG-M , CNMG-M TP3000 c) Forgácsolhatóság ellenőrzése hosszesztergálásra szerszámgép oldalról 8 pont F = k A h = f sinκ = 0,53 mm/f 0,9961 = 0,527 k = k 1.1 /h m = 2180 N/mm 2 / 0,527 0,26 2 = ,846 = 1846,45 N/mm 2 A = h b = a f = 3,3 (mm) 0,53 mm/f = 1,749 mm F = 1,749 mm ,45 N/mm 2 = 3 229,44 N Fmeg = N F < Fmeg ezért a forgácsolás elvégezhető. d) Az előgyártmány mérete Ø161x445 e) Nemesíthető acél 50 szénszázalék 0,5 C CrV és króm és vanádium ötvözésű 4 ötvözők %-os arányszáma f) Védősüllyesztés nélküli (A jelölés) szabványos (MSZ3999) központfurat, melynek névleges átmérője 4 mm. Hosszú tengelyek és csapok esztergálásához a munkadarabot meg kell támasztani. A megtámasztáshoz és a központosításhoz központfurat szükséges, melyben az esztergacsúcsot helyezzük. g) A gépi idő meg határozása: t g = t a + t b + t c = 1,43 + 0, ,725 = 2,86 min Darabidő meghatározása csúcsesztergára: Tcs = t g 2,5 = 7,15 min Darabidő meghatározása automataesztergára: Ta = T cs 0,8 = 5,72 min Darabidő meghatározása CNC esztergára: Tcnc = T cs 0,5 = 3,575 min A szerszám gépek percdíjai : Csúcseszterga, R cs = G cs / 60 = / 60 = 50 Ft/min Automata eszterga, Ra = G a / 60 = / 60 = 100 Ft/min CNC eszterga Rcnc = G cnc / 60 = / 60 = 150 Ft/min Egy darab közvetlen gépköltsége technológiai változatonként: Csúcseszterga, EA cs = R cs T cs = 50 7,15 = 357,5 Ft/db Automata eszterga, EAa = R a T a = 100 5,72 = 572 Ft/db CNC eszterga EAcnc = R cnc T cnc = 150 3,575 = 536,25 Ft/db Összes gyártott darab költsége technológiai változatonként: K 1 = (EA cs + A any ) n + B = (5 357,8 100) = Ft/100db K2 = (EA a + A any ) n + B = ( ) = Ft/100db K3 = (EA cnc + A any ) n + B = (5 536,26 100) = Ft/100db 3 pont É 8/9

9 A gazdaságossági követelményeknek akkor teszünk eleget, ha az 1. változatot, a csúcsesztergagépet választjuk. Értékelése a tanár elbírálása szerint. 5. feladat Összesen: 10 pont 0,025 Egy Ø vezetőhüvelyhez csapot kell választani az alábbi táblázatból. A határeltérések meghatározását a 11. számú melléklet segítségével végezze! Sorszám Betű-és Határeltérések µm-ben minőségjel AE FE 1. f h j m p pont A választékból mely párosításnál adódik a legnagyobb játék, és mekkora az értéke mm-ben? J max = 40H 7 max 40 f 7 min = 40,025 mm 39,95 mm = 0, 075 mm 3 pont A választékból mely párosításnál adódik a legnagyobb fedés, és mekkora az értéke mm-ben? F max = 40 p6max 40H 7 min = 40,042 mm 40,00 mm = 0, 042 mm 3 pont A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 80%. É 9/9
