1 Autószerviz felszerelések Garázsipari berendezések Magneti Marelli1

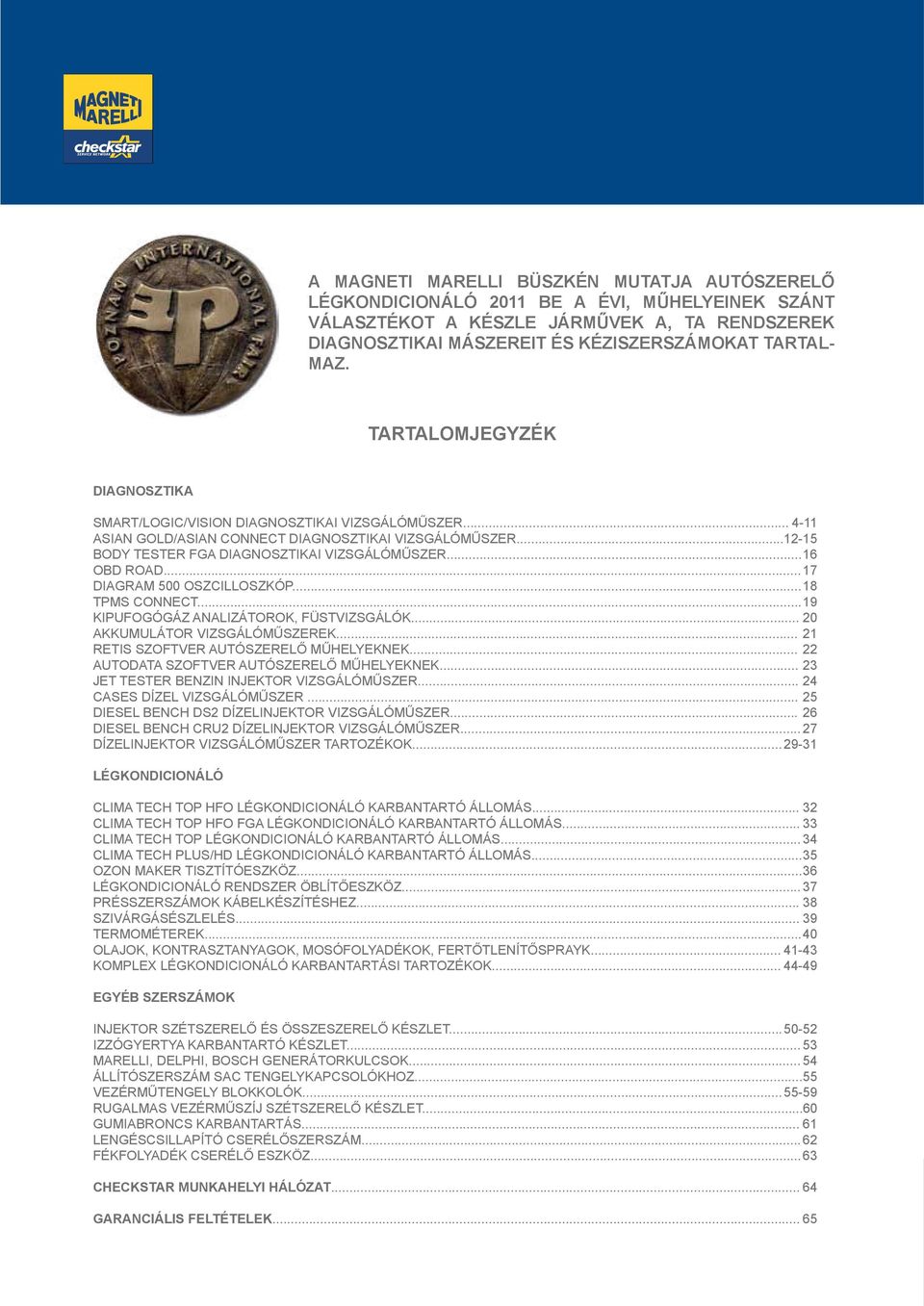

2 A Magneti Marelli BÜSZKÉN MUTATJA AUTÓSZERELŐ LÉGKONDICIONÁLÓ 2011 BE A ÉVI, MŰHELYEINEK SZÁNT VÁLASZTÉKOT A KÉSZLE JÁRMŰVEK A, TA RENDSZEREK DIAGNOSZTIKAI MÁSZEREIT ÉS KÉZISZERSZÁMOKAT TARTAL- MAZ. TARTALOMJEGYZÉK DIAGNOSZTIKA SMART/LOGIC/VISION DIAGNOSZTIKAI VIZSGÁLÓMŰSZER ASIAN GOLD/ASIAN CONNECT DIAGNOSZTIKAI VIZSGÁLÓMŰSZER BODY TESTER FGA DIAGNOSZTIKAI VIZSGÁLÓMŰSZER OBD ROAD DIAGRAM 500 OSZCILLOSZKÓP TPMS CONNECT KIPUFOGÓGÁZ ANALIZÁTOROK, FÜSTVIZSGÁLÓK AKKUMULÁTOR VIZSGÁLÓMŰSZEREK RETIS SZOFTVER AUTÓSZERELŐ MŰHELYEKNEK AUTODATA SZOFTVER AUTÓSZERELŐ MŰHELYEKNEK JET TESTER BENZIN INJEKTOR VIZSGÁLÓMŰSZER CASES DÍZEL VIZSGÁLÓMŰSZER DIESEL BENCH DS2 DÍZELINJEKTOR VIZSGÁLÓMŰSZER DIESEL BENCH CRU2 DÍZELINJEKTOR VIZSGÁLÓMŰSZER DÍZELINJEKTOR VIZSGÁLÓMŰSZER TARTOZÉKOK LÉGKONDICIONÁLÓ CLIMA TECH TOP HFO LÉGKONDICIONÁLÓ KARBANTARTÓ ÁLLOMÁS CLIMA TECH TOP HFO FGA LÉGKONDICIONÁLÓ KARBANTARTÓ ÁLLOMÁS CLIMA TECH TOP LÉGKONDICIONÁLÓ KARBANTARTÓ ÁLLOMÁS CLIMA TECH PLUS/HD LÉGKONDICIONÁLÓ KARBANTARTÓ ÁLLOMÁS OZON MAKER TISZTÍTÓESZKÖZ LÉGKONDICIONÁLÓ RENDSZER ÖBLÍTŐESZKÖZ PRÉSSZERSZÁMOK KÁBELKÉSZÍTÉSHEZ SZIVÁRGÁSÉSZLELÉS TERMOMÉTEREK OLAJOK, KONTRASZTANYAGOK, MOSÓFOLYADÉKOK, FERTŐTLENÍTŐSPRAYK KOMPLEX LÉGKONDICIONÁLÓ KARBANTARTÁSI TARTOZÉKOK EGYÉB SZERSZÁMOK INJEKTOR SZÉTSZERELŐ ÉS ÖSSZESZERELŐ KÉSZLET IZZÓGYERTYA KARBANTARTÓ KÉSZLET MARELLI, DELPHI, BOSCH GENERÁTORKULCSOK ÁLLÍTÓSZERSZÁM SAC TENGELYKAPCSOLÓKHOZ VEZÉRMŰTENGELY BLOKKOLÓK RUGALMAS VEZÉRMŰSZÍJ SZÉTSZERELŐ KÉSZLET GUMIABRONCS KARBANTARTÁS LENGÉSCSILLAPÍTÓ CSERÉLŐSZERSZÁM FÉKFOLYADÉK CSERÉLŐ ESZKÖZ CHECKSTAR MUNKAHELYI HÁLÓZAT GARANCIÁLIS FELTÉTELEK

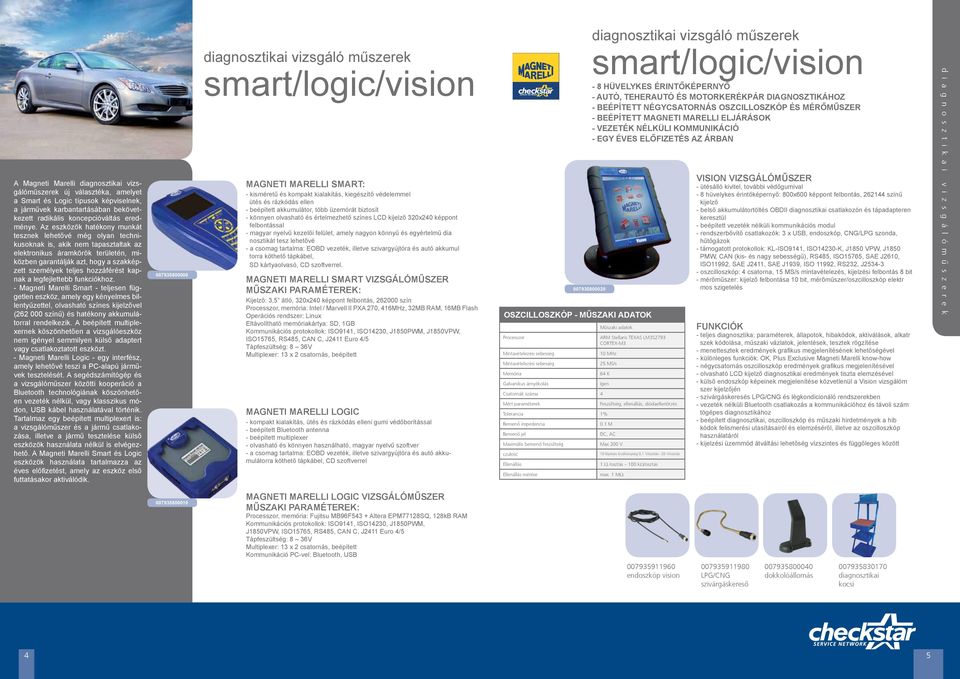

3 diagnosztikai vizsgáló műszerek A Magneti Marelli diagnosztikai vizsgálóműszerek új választéka, amelyet a Smart és Logic típusok képviselnek, a járművek karbantartásában bekövetkezett radikális koncepcióváltás eredménye. Az eszközök hatékony munkát tesznek lehetővé még olyan technikusoknak is, akik nem tapasztaltak az elektronikus áramkörök területén, miközben garantálják azt, hogy a szakképzett személyek teljes hozzáférést kapnak a legfejlettebb funkciókhoz. - Magneti Marelli Smart - teljesen független eszköz, amely egy kényelmes billentyűzettel, olvasható színes kijelzővel ( színű) és hatékony akkumulátorral rendelkezik. A beépített multiplexernek köszönhetően a vizsgálóeszköz nem igényel semmilyen külső adaptert vagy csatlakoztatott eszközt. - Magneti Marelli Logic - egy interfész, amely lehetővé teszi a PC-alapú járművek tesztelését. A segédszámítógép és a vizsgálóműszer közötti kooperáció a Bluetooth technológiának köszönhetően vezeték nélkül, vagy klasszikus módon, USB kábel használatával történik. Tartalmaz egy beépített multiplexert is: a vizsgálóműszer és a jármű csatlakozása, illetve a jármű tesztelése külső eszközök használata nélkül is elvégezhető. A Magneti Marelli Smart és Logic eszközök használata tartalmazza az éves előfizetést, amely az eszköz első futtatásakor aktiválódik diagnosztikai vizsgáló műszerek smart/logic/vision MAGNETI MARELLI SMART: - kisméretű és kompakt kialakítás, kiegészítő védelemmel ütés és rázkódás ellen - beépített akkumulátor, több üzemórát biztosít - könnyen olvasható és értelmezhető színes LCD kijelző 320x240 képpont felbontással - magyar nyelvű kezelői felület, amely nagyon könnyű és egyértelmű dia nosztikát tesz lehetővé - a csomag tartalma: EOBD vezeték, illetve szivargyújtóra és autó akkumul torra köthető tápkábel, SD kártyaolvasó, CD szoftverrel. MAGNETI MARELLI SMART VIZSGÁLÓMŰSZER MŰSZAKI PARAMÉTEREK: Kijelző: 3,5 átló, 320x240 képpont felbontás, szín Processzor, memória: Intel / Marvell II PXA 270, 416MHz, 32MB RAM, 16MB Flash Operációs rendszer: Linux Eltávolítható memóriakártya: SD, 1GB Kommunikációs protokollok: ISO9141, ISO14230, J1850PWM, J1850VPW, ISO15765, RS485, CAN C, J2411 Euro 4/5 Tápfeszültség: 8 36V Multiplexer: 13 x 2 csatornás, beépített MAGNETI MARELLI LOGIC - kompakt kialakítás, ütés és rázkódás elleni gumi védőborítással - beépített Bluetooth antenna - beépített multiplexer - olvasható és könnyen használható, magyar nyelvű szoftver - a csomag tartalma: EOBD vezeték, illetve szivargyújtóra és autó akkumulátorra köthető tápkábel, CD szoftverrel OSZCILLOSZKÓP - műszaki adatok Processzor Mintavételezési sebesség Mintavételezési sebesség Memória Galvanikus árnyékolás Csatornák száma 4 Mért paraméterek smart/logic/vision - 8 HÜVELYKES ÉRINTŐKÉPERNYŐ - AUTÓ, TEHERAUTÓ ÉS MOTORKERÉKPÁR DIAGNOSZTIKÁHOZ - BEÉPÍTETT NÉGYCSATORNÁS OSZCILLOSZKÓP ÉS MÉRŐMŰSZER - BEÉPÍTETT MAGNETI MARELLI ELJÁRÁSOK - VEZETÉK NÉLKÜLI KOMMUNIKÁCIÓ - EGY ÉVES ELŐFIZETÉS AZ ÁRBAN Műszaki adatok ARM Stellaris TEXAS LM3S2793 CORTEX-M3 10 MHz 25 MS/s 64 K Igen Tolerancia 1% Bemenő impedencia Bemenő jel Maximális bemenő feszültség czułość Ellenállás Ellenállás mérése Feszültség, ellenállás, diódaellenőrzés 0.1 M DC, AC Max 200 V 10 lépéses érzékenység 0,1 V/osztás 20 V/osztás 1 Ω /osztás 100 kω/osztás max. 1 MΩ VISION VIZSGÁLÓMŰSZER - ütésálló kivitel, további védőgumival - 8 hüvelykes érintőképernyő: 800x600 képpont felbontás, színű kijelző - belső akkumulátortöltés OBDII diagnosztikai csatlakozón és tápadapteren keresztül - beépített vezeték nélküli kommunikációs modul - rendszerbővítő csatlakozók: 3 x USB, endoszkóp, CNG/LPG szonda, hűtőgázok - támogatott protokollok: KL-ISO9141, ISO14230-K, J1850 VPW, J1850 PMW, CAN (kis- és nagy sebességű), RS485, ISO15765, SAE J2610, ISO11992, SAE J2411, SAE J1939, ISO 11992, RS232, J oszcilloszkóp: 4 csatorna, 15 MS/s mintavételezés, kijelzési felbontás 8 bit - mérőműszer: kijelző felbontása 10 bit, mérőműszer/oszcilloszkóp elektr mos szigetelés FUNKCIÓK - teljes diagnosztika: paraméterek, állapotok, hibakódok, aktiválások, alkatr szek kódolása, műszaki vázlatok, jelentések, tesztek rögzítése - menettesztek eredmények grafikus megjelenítésének lehetőségével - különleges funkciók: OK, Plus Exclusive Magneti Marelli know-how - négycsatornás oszcilloszkóp eredmények grafikus megjelenítésével - olvasható LCD kijelző diagnosztikai eredmények tiszta elemzésével - külső endoszkóp képeinek megjelenítése közvetlenül a Vision vizsgálóm szer kijelzőjén - szivárgáskeresés LPG/CNG és légkondicionáló rendszerekben - vezeték nélküli Bluetooth csatlakozás a kommunikációhoz és távoli szám tógépes diagnosztikához - beépített diagnosztikai, oszcilloszkóp és műszaki hirdetmények a hib kódok felismerési utasításairól és elemzéséről, illetve az oszcilloszkóp használatáról - kijelzési üzemmód átváltási lehetőség vízszintes és függőleges között d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k MAGNETI MARELLI LOGIC VIZSGÁLÓMŰSZER MŰSZAKI PARAMÉTEREK: Processzor, memória: Fujitsu MB96F543 + Altera EPM77128SQ, 128kB RAM Kommunikációs protokollok: ISO9141, ISO14230, J1850PWM, J1850VPW, ISO15765, RS485, CAN C, J2411 Euro 4/5 Tápfeszültség: 8 36V Multiplexer: 13 x 2 csatornás, beépített Kommunikáció PC-vel: Bluetooth, USB endoszkóp vision LPG/CNG szivárgáskereső dokkolóállomás diagnosztikai kocsi 4 5

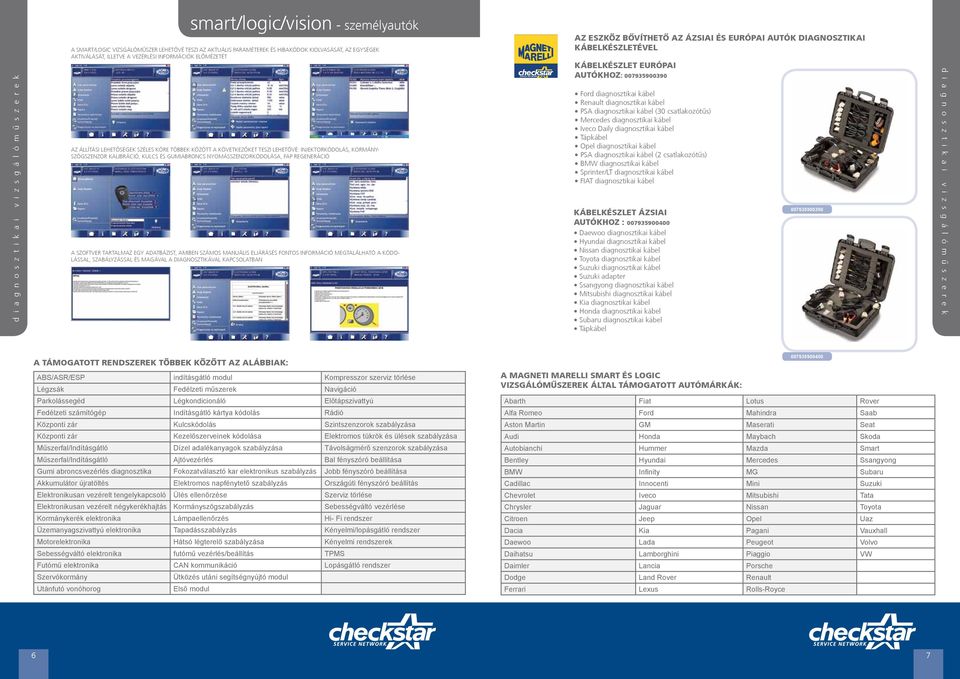

4 d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k smart/logic/vision - személyautók A SMART/LOGIC VIZSGÁLÓMŰSZER LEHETŐVÉ TESZI AZ AKTUÁLIS PARAMÉTEREK ÉS HIBAKÓDOK KIOLVASÁSÁT, AZ EGYSÉGEK AKTIVÁLÁSÁT, ILLETVE A VEZÉRLÉSI INFORMÁCIÓK ELŐMÉZETÉT AZ ÁLLÍTÁSI LEHETŐSÉGEK SZÉLES KÖRE TÖBBEK KÖZÖTT A KÖVETKEZŐKET TESZI LEHETŐVÉ: INJEKTORKÓDOLÁS, KORMÁNY- SZÖGSZENZOR KALIBRÁCIÓ, KULCS ÉS GUMIABRONCS NYOMÁSSZENZORKÓDOLÁSA, FAP REGENERÁCIÓ A SZOFTVER TARTALMAZ EGY ADATBÁZIST, AMIBEN SZÁMOS MANUÁLIS ELJÁRÁSÉS FONTOS INFORMÁCIÓ MEGTALÁLHATÓ A KÓDO- LÁSSAL, SZABÁLYZÁSSAL ÉS MAGÁVAL A DIAGNOSZTIKÁVAL KAPCSOLATBAN AZ ESZKÖZ BŐVÍTHETŐ AZ ÁZSIAI ÉS EURÓPAI AUTÓK DIAGNOSZTIKAI KÁBELKÉSZLETÉVEL KÁBELKÉSZLET EURÓPAI AUTÓKHOZ: Ford diagnosztikai kábel Renault diagnosztikai kábel PSA diagnosztikai kábel (30 csatlakozótűs) Mercedes diagnosztikai kábel Iveco Daily diagnosztikai kábel Tápkábel Opel diagnosztikai kábel PSA diagnosztikai kábel (2 csatlakozótűs) BMW diagnosztikai kábel Sprinter/LT diagnosztikai kábel FIAT diagnosztikai kábel KÁBELKÉSZLET ÁZSIAI AUTÓKHOZ : Daewoo diagnosztikai kábel Hyundai diagnosztikai kábel Nissan diagnosztikai kábel Toyota diagnosztikai kábel Suzuki diagnosztikai kábel Suzuki adapter Ssangyong diagnosztikai kábel Mitsubishi diagnosztikai kábel Kia diagnosztikai kábel Honda diagnosztikai kábel Subaru diagnosztikai kábel Tápkábel d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k A TÁMOGATOTT RENDSZEREK TÖBBEK KÖZÖTT AZ ALÁBBIAK: ABS/ASR/ESP indításgátló modul Kompresszor szerviz törlése Légzsák Fedélzeti műszerek Navigáció Parkolássegéd Légkondicionáló Előtápszivattyú Fedélzeti számítógép Indításgátló kártya kódolás Rádió Központi zár Kulcskódolás Szintszenzorok szabályzása Központi zár Kezelőszerveinek kódolása Elektromos tükrök és ülések szabályzása Műszerfal/Indításgátló Dízel adalékanyagok szabályzása Távolságmérő szenzorok szabályzása Műszerfal/Indításgátló Ajtóvezérlés Bal fényszóró beállítása Gumi abroncsvezérlés diagnosztika Fokozatválasztó kar elektronikus szabályzás Jobb fényszóró beállítása Akkumulátor újratöltés Elektromos napfénytető szabályzás Országúti fényszóró beállítás Elektronikusan vezérelt tengelykapcsoló Ülés ellenőrzése Szerviz törlése Elektronikusan vezérelt négykerékhajtás Kormányszögszabályzás Sebességváltó vezérlése Kormánykerék elektronika Lámpaellenőrzés Hi- Fi rendszer Üzemanyagszivattyú elektronika Tapadásszabályzás Kényelmi/lopásgátló rendszer Motorelektronika Hátsó légterelő szabályzása Kényelmi rendszerek Sebességváltó elektronika futómű vezérlés/beállítás TPMS Futómű elektronika CAN kommunikáció Lopásgátló rendszer Szervókormány Ütközés utáni segítségnyújtó modul Utánfutó vonóhorog Első modul A MAGNETI MARELLI SMART ÉS LOGIC VIZSGÁLÓMŰSZEREK ÁLTAL TÁMOGATOTT AUTÓMÁRKÁK: Abarth Fiat Lotus Rover Alfa Romeo Ford Mahindra Saab Aston Martin GM Maserati Seat Audi Honda Maybach Skoda Autobianchi Hummer Mazda Smart Bentley Hyundai Mercedes Ssangyong BMW Infinity MG Subaru Cadillac Innocenti Mini Suzuki Chevrolet Iveco Mitsubishi Tata Chrysler Jaguar Nissan Toyota Citroen Jeep Opel Uaz Dacia Kia Pagani Vauxhall Daewoo Lada Peugeot Volvo Daihatsu Lamborghini Piaggio VW Daimler Lancia Porsche Dodge Land Rover Renault Ferrari Lexus Rolls-Royce 6 7

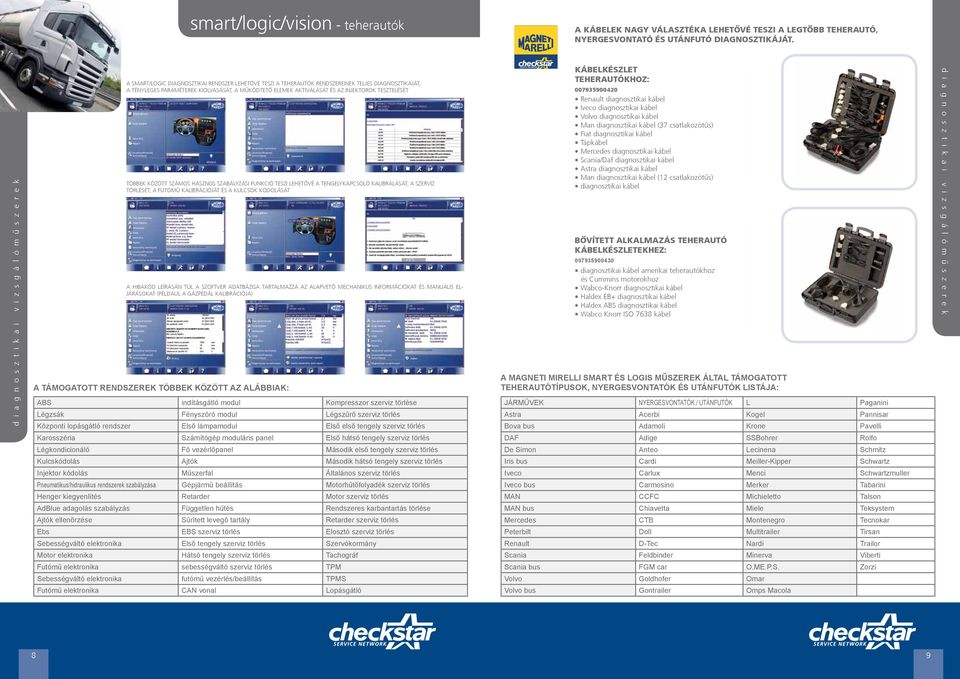

5 smart/logic/vision - teherautók A KÁBELEK NAGY VÁLASZTÉKA LEHETŐVÉ TESZI A LEGTÖBB TEHERAUTÓ, NYERGESVONTATÓ ÉS UTÁNFUTÓ DIAGNOSZTIKÁJÁT. d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k A SMART/LOGIC DIAGNOSZTIKAI RENDSZER LEHETŐVÉ TESZI A TEHERAUTÓK RENDSZEREINEK TELJES DIAGNOSZTIKÁJÁT, A TÉNYLEGES PARAMÉTEREK KIOLVASÁSÁT, A MŰKÖDTETŐ ELEMEK AKTIVÁLÁSÁT ÉS AZ INJEKTOROK TESZTELÉSÉT TÖBBEK KÖZÖTT SZÁMOS HASZNOS SZABÁLYZÁSI FUNKCIÓ TESZI LEHETŐVÉ A TENGELYKAPCSOLÓ KALIBRÁLÁSÁT, A SZERVIZ TÖRLÉSÉT, A FUTÓMŰ KALIBRÁCIÓJÁT ÉS A KULCSOK KÓDOLÁSÁT A HIBAKÓD LEÍRÁSÁN TÚL A SZOFTVER ADATBÁZISA TARTALMAZZA AZ ALAPVETŐ MECHANIKUS INFORMÁCIÓKAT ÉS MANUÁLIS EL- JÁRÁSOKAT (PÉLDÁUL A GÁZPEDÁL KALIBRÁCIÓJA) A TÁMOGATOTT RENDSZEREK TÖBBEK KÖZÖTT AZ ALÁBBIAK: ABS indításgátló modul Kompresszor szerviz törlése Légzsák Fényszóró modul Légszűrő szerviz törlés Központi lopásgátló rendszer Első lámpamodul Első első tengely szerviz törlés KÁBELKÉSZLET TEHERAUTÓKHOZ: Renault diagnosztikai kábel Iveco diagnosztikai kábel Volvo diagnosztikai kábel Man diagnosztikai kábel (37 csatlakozótűs) Fiat diagnosztikai kábel Tápkábel Mercedes diagnosztikai kábel Scania/Daf diagnosztikai kábel Astra diagnosztikai kábel Man diagnosztikai kábel (12 csatlakozótűs) diagnosztikai kábel BŐVÍTETT ALKALMAZÁS TEHERAUTÓ KÁBELKÉSZLETEKHEZ: diagnosztikai kábel amerikai teherautókhoz és Cummins motorokhoz Wabco-Knorr diagnosztikai kábel Haldex EB+ diagnosztikai kábel Haldex ABS diagnosztikai kábel Wabco Knorr ISO 7638 kábel A MAGNETI MIRELLI SMART ÉS LOGIS MŰSZEREK ÁLTAL TÁMOGATOTT TEHERAUTÓTÍPUSOK, NYERGESVONTATÓK ÉS UTÁNFUTÓK LISTÁJA: JÁRMŰVEK NYERGESVONTATÓK / UTÁNFUTÓK L Paganini Astra Acerbi Kogel Pannisar Bova bus Adamoli Krone Pavelli d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k Karosszéria Számítógép moduláris panel Első hátsó tengely szerviz törlés DAF Adige SSBohrer Rolfo Légkondicionáló Fő vezérlőpanel Második első tengely szerviz törlés De Simon Anteo Lecinena Schmitz Kulcskódolás Ajtók Második hátsó tengely szerviz törlés Iris bus Cardi Meiller-Kipper Schwartz Injektor kódolás Műszerfal Általános szerviz törlés Iveco Carlux Menci Schwartzmuller Pneumatikus/hidraulikus rendszerek szabályzása Gépjármű beállítás Motorhűtőfolyadék szerviz törlés Iveco bus Carmosino Merker Tabarini Henger kiegyenlítés Retarder Motor szerviz törlés MAN CCFC Michieletto Talson AdBlue adagolás szabályzás Független hűtés Rendszeres karbantartás törlése MAN bus Chiavetta Miele Teksystem Ajtók ellenőrzése Sűrített levegő tartály Retarder szerviz törlés Mercedes CTB Montenegro Tecnokar Ebs EBS szerviz törlés Elosztó szerviz törlés Peterbilt Doll Multitrailer Tirsan Sebességváltó elektronika Első tengely szerviz törlés Szervókormány Renault D-Tec Nardi Trailor Motor elektronika Hátsó tengely szerviz törlés Tachográf Scania Feldbinder Minerva Viberti Futómű elektronika sebességváltó szerviz törlés TPM Scania bus FGM car O.ME.P.S. Zorzi Sebességváltó elektronika futómű vezérlés/beállítás TPMS Volvo Goldhofer Omar Futómű elektronika CAN vonal Lopásgátló Volvo bus Gontrailer Omps Macola 8 9

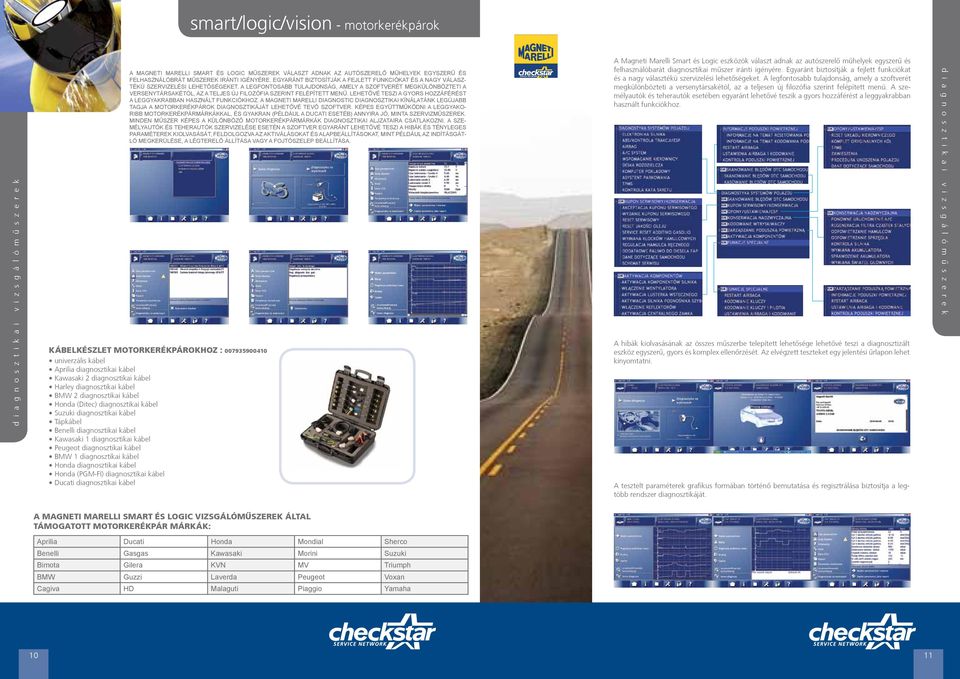

6 smart/logic/vision - motorkerékpárok d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k A MAGNETI MARELLI SMART ÉS LOGIC MŰSZEREK VÁLASZT ADNAK AZ AUTÓSZERELŐ MŰHELYEK EGYSZERŰ ÉS FELHASZNÁLÓBRÁT MŰSZEREK IRÁNTI IGÉNYÉRE. EGYARÁNT BIZTOSÍTJÁK A FEJLETT FUNKCIÓKAT ÉS A NAGY VÁLASZ- TÉKÚ SZERVIZELÉSI LEHETŐSÉGEKET. A LEGFONTOSABB TULAJDONSÁG, AMELY A SZOFTVERÉT MEGKÜLÖNBÖZTETI A VERSENYTÁRSAKÉTÓL, AZ A TELJES ÚJ FILOZÓFIA SZERINT FELÉPÍTETT MENÜ. LEHETŐVÉ TESZI A GYORS HOZZÁFÉRÉST A LEGGYAKRABBAN HASZNÁLT FUNKCIÓKHOZ. A MAGNETI MARELLI DIAGNOSTIC DIAGNOSZTIKAI KÍNÁLATÁNK LEGÚJABB TAGJA A MOTORKERÉKPÁROK DIAGNOSZTIKÁJÁT LEHETŐVÉ TEVŐ SZOFTVER. KÉPES EGYÜTTMŰKÖDNI A LEGGYAKO- RIBB MOTORKERÉKPÁRMÁRKÁKKAL, ÉS GYAKRAN (PÉLDÁUL A DUCATI ESETÉB) ANNYIRA JÓ, MINTA SZERVIZMŰSZEREK. MINDEN MŰSZER KÉPES A KÜLÖNBÖZŐ MOTORKERÉKPÁRMÁRKÁK DIAGNOSZTIKAI ALJZATAIRA CSATLAKOZNI. A SZE- MÉLYAUTÓK ÉS TEHERAUTÓK SZERVIZELÉSE ESETÉN A SZOFTVER EGYARÁNT LEHETŐVÉ TESZI A HIBÁK ÉS TÉNYLEGES PARAMÉTEREK KIOLVASÁSÁT, FELDOLGOZVA AZ AKTIVÁLÁSOKAT ÉS ALAPBEÁLLÍTÁSOKAT, MINT PÉLDÁUL AZ INDÍTÁSGÁT- LÓ MEGKERÜLÉSE, A LÉGTERELŐ ÁLLÍTÁSA VAGY A FOJTÓSZELEP BEÁLLÍTÁSA. KÁBELKÉSZLET MOTORKERÉKPÁROKHOZ : univerzális kábel Aprilia diagnosztikai kábel Kawasaki 2 diagnosztikai kábel Harley diagnosztikai kábel BMW 2 diagnosztikai kábel Honda (Ditec) diagnosztikai kábel Suzuki diagnosztikai kábel Tápkábel Benelli diagnosztikai kábel Kawasaki 1 diagnosztikai kábel Peugeot diagnosztikai kábel BMW 1 diagnosztikai kábel Honda diagnosztikai kábel Honda (PGM-FI) diagnosztikai kábel Ducati diagnosztikai kábel A Magneti Marelli Smart és Logic eszközök választ adnak az autószerelő műhelyek egyszerű és felhasználóbarát diagnosztikai műszer iránti igényére. Egyaránt biztosítják a fejlett funkciókat és a nagy választékú szervizelési lehetőségeket. A legfontosabb tulajdonság, amely a szoftverét megkülönbözteti a versenytársakétól, az a teljesen új filozófia szerint felépített menü. A személyautók és teherautók esetében egyaránt lehetővé teszik a gyors hozzáférést a leggyakrabban használt funkciókhoz. A hibák kiolvasásának az összes műszerbe telepített lehetősége lehetővé teszi a diagnosztizált eszköz egyszerű, gyors és komplex ellenőrzését. Az elvégzett teszteket egy jelentési űrlapon lehet kinyomtatni. A tesztelt paraméterek grafikus formában történő bemutatása és regisztrálása biztosítja a legtöbb rendszer diagnosztikáját. d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k A MAGNETI MARELLI SMART ÉS LOGIC VIZSGÁLÓMŰSZEREK ÁLTAL TÁMOGATOTT MOTORKERÉKPÁR MÁRKÁK: Aprilia Ducati Honda Mondial Sherco Benelli Gasgas Kawasaki Morini Suzuki Bimota Gilera KVN MV Triumph BMW Guzzi Laverda Peugeot Voxan Cagiva HD Malaguti Piaggio Yamaha 10 11

7 Az ASIAN CONNECT VIZSGÁLÓMŰSZER ÁLTAL TÁMOGATOTT AUTÓMÁRKÁK: Az ASIAN diagnosztikai vizsgálóműszerek teljesen új elemek a Magneti Marelli választékában. Ezek univerzális, több célú eszközök, amelyek biztosítják az ázsiai járművek fejlett diagnosztikáját a diagnosztikai műszerek minőségéhez hasonló minőségű ázsiai járművek esetében, miközben továbbra is lehetséges marad az európai és amerikai autók olyan mértékű teljes körű diagnosztikája, amely meghaladja a legtöbb általános célú vizsgálóeszköz képességeit. Az ázsiai választék 2 típust tartalmaz, amelyek alapvetőn a kezelésben és a használat kényelmében térnek el. - Asian GOLD - egy teljesen független eszköz, amely egy funkcionális billentyűzettel, tiszta és nagy kontrasztú kijelzővel és hatékony akkumulátorral rendelkezik. Lehetővé teszi a külső eszközök használata nélküli diagnosztikát; - Asian CONNECT - egy interfész, amely lehetővé teszi a PC-alapú járműdiagnosztikai kommunikációt a számítógép és az Asian CONNECT között, amely klasszikus módon kerül végrehajtásra - USB kábelen keresztül vagy vezeték nélkül - egy Wi-Fi kapcsolat segítségével. Az ASIAN Line eszközök ára tartalmazza az éves előfizetést, amely az eszköz első futtatásakor aktiválódik diagnosztikai vizsgálóműszerek asian gold MAGNETI MARELLI ASIAN GOLD - kisméretű és kompakt kialakítás, kiegészítő leejtés és rázás elleni védelemmel - beépített akkumulátor, amely több órányi üzemórát tesz lehetővé, és egyenáramú adapterrel (a készlet része) vagy a diagnosztizált jármű csatlakozóján keresztül tölthető. - tiszta és könnyen olvasható monokróm LCD kijelző 320x240 képpont felbontással. - funkciós billentyűzet tartós és tiszta irányítógombokkal - olvasható interfész magyar nyelven, amely könnyen átlátható módon vezet végig az egyes diagnosztikai funkciókon - beépített adatbázis - alkalmazott OBDII szkenner - korábban csak engedéllyel végezhető szervizekre fenntartott diagnosztikai funkciók - egy PC-hez csatlakoztatható (PC szkennelési funkció) - támogatja a legfrissebb CAN protokollokat MAGNETI MARELLI ASIAN GOLD VIZSGÁLÓMŰSZER MŰSZAKI PARAMÉTEREK Méretek: Szélesség 125 mm Magasság 223 mm Vastagság 68/43 mm Kijelző: Felbontás 320x240 képpont 12x40 karakter LCD háttérvilágítás Beépített memória: 128MB Üzemi hőmérséklet: 00C - 500C Kommunikációs protokollok: minden koreai jármű CAN busz OBD-II (ISO ) SAE J1587 OBD-II (SAE-J1850) KWP-2000 MAGNETI MARELLI ASIAN CONNECT: - kompakt, ütés és rázkódás elleni védőtok - beépített multiplexer, amely lehetővé teszi a vizsgálóműszernek autóhoz történő csatlakoztatását külső eszközök nélküli - vezetékes vagy USB vezeték nélküli átvitel, köszönhetően a Wi-fi technológiának (az együttműködő számítógépbe épített modulon vagy a készletben lévő adapteren keresztül) MAGNETI MARELLI ASIAN CONNECT VIZSGÁLÓMŰSZER MŰSZAKI PARAMÉTEREK: Tápfeszültség: 7-36V DC Beépített memória: 32MB Flash Üzemi hőmérséklet: 00C -600C Kommunikációs protokollok: minden koreai jármű CAN busz OBD-I, OBD-II (ISO ), OBD-II (SAE-J1850), KWP-2000, CAN Standard számítógépes kommunikációs hálózat ETHERNET: IEEE b 11Mbps Javasolt minimális PC konfiguráció: Pentium 4, USB 2.0, Windows XP ACURA DAEWOO HONDA LADA NISSAN SAAB SUBARU ALFA ROMEO DAIHATSU HYUNDAI LANCIA OPEL SAMSUNG SUZUKI AUDI FIAT INFINITY LEXUS PERODUA SCION TATA BMW FORD ISUZU MAZDA PEUGEOT SEAT TOYOTA CHRYSLER* GM* JEEP* MERCEDES PROTON SKODA VW CITROEN HOLDEN* KIA MITSUBISHI RENAULT SSANGYONG VOLVO AZ ASIAN VIZSGÁLÓMŰSZEREK LEGFONTOSABB FUNKCIÓI TÖBBEK KÖZÖTT A KÖVETKEZŐK: - EPB elektromos fék kezelés - Bővített szervizeljárások (VAG csoport) - Vizsgálat törlése - Fék légtelenítés - Motorvezérlés törlése - Oldalirányú gyorsulásszenzorok indítása - Tápszivattyú indítása - Akkumulátor indítása - Energiafogyasztás optimalizálása - Nyomatékszenzor kalibráció - Kulcs kódolása / törlése - Gumiabroncsnyomás szenzor kódolása - Injektor kódolása - Olajminőség beállítása - Légzsák kódolása - Xenon fényszórók kalibrációja - Kijelző nyelvének megváltoztatása - Alvázszám megadása - DPF-szűrő regenerációja - DPF nyomásszenzor törlése - EGR inicializáció - inicjalizacja EGR W SKŁAD ZESTAWU PODSTAWOWEGO TESTERÓW ASIAN WCHODZĄ: ASIAN GOLD - Asian Gold az eszköz - OBD 16 csatlakozótűs kábel - USB kábel - szivargyújtó tápkábel - eszköz védőgumi burkolat - kezelési utasítás - szállítótok - egyenáramú adapter - CD a szoftverrel. - Toyota/Lexus diagnosztikai kábel (17 csatlakozótűs) - Nissan/Infinity diagnosztikai kábel (14 csatlakozótűs) - Mitsubishi diagnosztikai kábel (12 csatlakozótűs) - Mitsubishi diagnosztikai kábel ( csatlakozótűs) - Honda/Acura diagnosztikai kábel (3 csatlakozótűs) - Honda/Acura diagnosztikai kábel (5 csatlakozótűs) - Mazda diagnosztikai kábel (17 csatlakozótűs) - Mazda diagnosztikai kábel (6 + 1 csatlakozótűs) - Subaru diagnosztikai kábel (9 csatlakozótűs) - Hyundai diagnosztikai kábel (12 csatlakozótűs) - Kia diagnosztikai kábel (6 + 1 csatlakozótűs) - Kia diagnosztikai kábel (20 csatlakozótűs) - Daewoo diagnosztikai kábel (12 csatlakozótűs) - Ssangyong diagnosztikai kábel (14 csatlakozótűs) - Ssangyong diagnosztikai kábel (20 csatlakozótűs) - diagnosztikai kábel kis sebességű CAN kapcsolathoz ASIAN CONNECT Asian Connect az eszköz - OBD 16 csatlakozótűs kábel - USB kábel - szivargyújtó tápkábel - eszköz védőgumi burkolat - kezelési utasítás - tok - egyenáramú adapter - CD szoftverrel, Wi-Fi adapter d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k

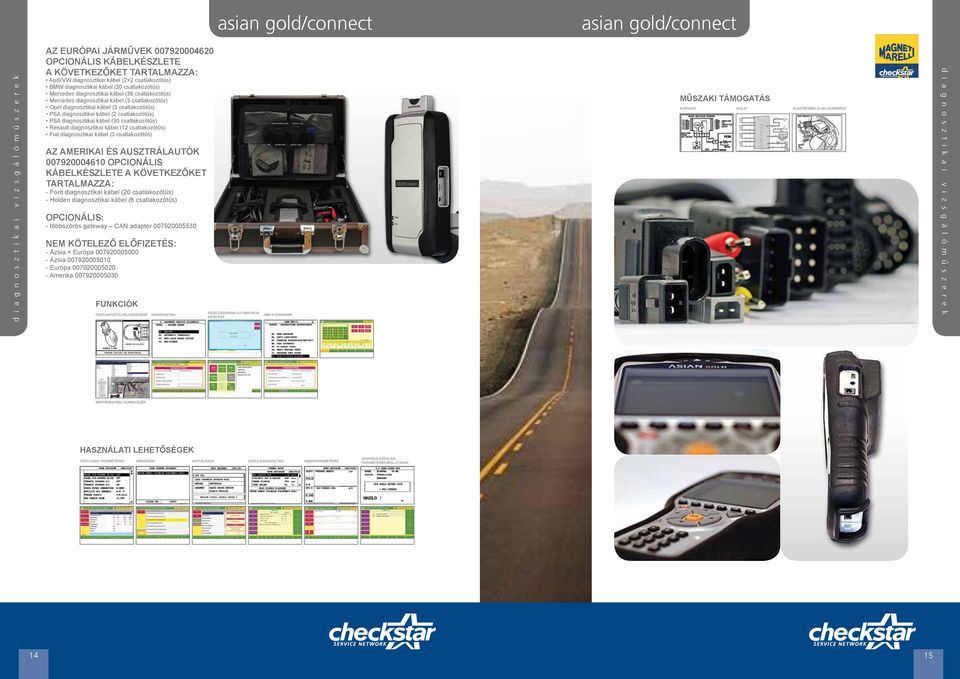

8 asian gold/connect asian gold/connect d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k AZ EURÓPAI JÁRMŰVEK OPCIONÁLIS KÁBELKÉSZLETE A KÖVETKEZŐKET TARTALMAZZA: Audi/VW diagnosztikai kábel (2+2 csatlakozótűs) BMW diagnosztikai kábel (20 csatlakozótűs) Mercedes diagnosztikai kábel (38 csatlakozótűs) Mercedes diagnosztikai kábel (3 csatlakozótűs) Opel diagnosztikai kábel (3 csatlakozótűs) PSA diagnosztikai kábel (2 csatlakozótűs) PSA diagnosztikai kábel (30 csatlakozótűs) Renault diagnosztikai kábel (12 csatlakozótűs) Fiat diagnosztikai kábel (3 csatlakozótűs) AZ AMERIKAI ÉS AUSZTRÁLAUTÓK OPCIONÁLIS KÁBELKÉSZLETE A KÖVETKEZŐKET TARTALMAZZA: - Ford diagnosztikai kábel (20 csatlakozótűs) - Holden diagnosztikai kábel (6 csatlakozótűs) OPCIONÁLIS: - többszörös gateway CAN adapter NEM KÖTELEZŐ ELŐFIZETÉS: - Ázsia + Európa Ázsia Európa Amerika FUNKCIÓK CSATLAKOZÓ ELHELYEZKEDÉSE DIAGNOSZTIKA KEZELŐSZERVEK AUTOMATIKUS KEZELÉSE OBD-II SZKENNER MŰSZAKI TÁMOGATÁS ALAPADAT VÁZLAT ALKATRÉSZEK ELHELYEZKEDÉSE d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k MÉRTÉKEGYSÉG SZÁMOLÓGÉP HASZNÁLATI LEHETŐSÉGEK TÉNYLEGES PARAMÉTEREK HIBAKÓDOK AKTIVÁLÁSOK DUPLA DIAGNOSZTIKA HIBÁK/PARAMÉTEREK GRAFIKUS KÓDOLÁSI PARAMÉTEREK/BEÁLLÍTÁSOK 14 15

9 FEJLETT DIAGNOSZTIKA: - ABS - TAPADÁSVEZÉRLÉS - ESP - LÉGZSÁK - - LÉGKONDICIONÁLÓ - SZERVÓKORMÁNY - INDÍTÁSGÁTLÓ - KÖZPONTI ZÁR - MŰSZERFAL - KAROSSZÉRIA SZÁMÍTÓGÉP - KÉNYELMI RENDSZER - RIASZTÁS - CAN HÁLÓZAT - KIJELZÉSEK - AUTOMATA SEBESSÉGVÁLTÓ - SEBESSÉGVÁLTÓ ELEKTRONIKA - MOTOR ELEKTRONIKA - AJTÓ SZÁMÍTÓGÉPEK - FUTÓMŰ VEZÉRLÉS - ELEKTROMOS ÜLÉSÁLLÍTÁS - TÜKRÖK - PARKOLÁST SEGÍTŐ SZENZOROK - AUTÓ FÜLKE SZÁMÍTÓGÉP - ELEKTROMOS RÖGZÍTŐFÉK - SEBESSÉGTARTÓ AUTOMATIKA diagnosztikai vizsgálóműszerek body tester fga MŰSZAKI ELŐNYÖK - DTC HIBÁK KERESÉSE/TÖRLÉSE - MOTOREGYSÉGEK AUTOMATIKUS BEÁLLÍTÁSA - KULCSOK/LÉGZSÁK KÓDOLÁSA - ESP FGA KAROSSZÉRIAVIZSGÁLÓ MŰSZER 3,5 hüvelykes átlós kijelző: 320x240 képpont felbontás, színes kijelző Processzor: Intel/Marvell PXA270 RAM 32MB Flash 16MB. Operációs rendszer: Linux Billentyűzet: 16 funkciógomb + 1 be/ki gomb Támogatott protokollok: ISO9141, ISO14230, J1850PWM, J1850VPW, ISO15765, RS485, ISO15765, CAN C, J2411 Euro 5 / Euro 6 Multiplexer: beépített, 13 x 2 csatornák Beépített akkumulátor töltési funkcióval OBD aljzaton vagy külső tápadapteren keresztül. Memóriakártya: minimum 1GB Tápfeszültség: 8-36 V egy OBD aljzat vagy tápadapter felől Csatlakozók: - HD26 csatlakozó ECU csatlakoztatásához - 3p csatlakozó közvetlen tápellátás csatlakoztatásához - 1 USB master - 1 USB slave - 1 soros csatlakozó FUNKCIÓK AUTÓ BEHOZVA: Összes rendszer automatikus hibaszkennelése Lámpák aktiválása Motor ellenőrzése Hátsó tükrök aktiválása Autó ablakemelés aktiválása Szerviz törlése Központi zár aktiválása MŰHELYBEN VÉGZETT MUNKÁK: Légkondicionáló rendszer újraindítása Kormányszenzor kalibráció Futómű karbantartása Kulcskódolás Távirányító kódolása Légzsák kódolása CPU kódolása és programozása DTC hibák törlése AUTÓ VISSZAADÁSA: Összes kezelőszer hibájának automatikus törlése diagnosztikai vizsgálóműszerek obd road - BELSŐ MEMÓRIA 4 MB - HANGJELZÉS HANGSZÓRÓJA - VALÓS IDEJŰ EOBD DIAGNOSZTIKA - ALKALMAS TEHERAUTÓKHOZ ÉS BUSZOKHOZ - HIBÁK TÖRLÉSÉNEK LEHETŐSÉGE OBD ROAD - 4 MB belső memória az adatok törléséhez - képes rögzíteni 8 paramétert 5 másodperces mintavételezéssel 170 órás időtartamon belül - kétszínű LED dióda (vörös/zöld) az eszköz állapotának jelzéséhez - hangjelzés a fontos események jelzéséhez (hibák, programozott funkciók, stb.) - kommunikációs protokollok: SAEJ1850VPW, SAEJ1850PWM, ISO 9141, ISO 14230, ISO CAN - a jármű által támogatott kommunikációs protokoll automatikus azonosítása - ARM 32 bites processzor - 512Kb belső memória - USB 2.0 aljzat PC csatlakoztatásához - Eszköz frissítése Interneten keresztül - kompatibilitás a Windows XP, Vista és Windows 7 (32 bites és 64 bites) operációs rendszerekkel - 12 V és 24 V támogatott tápfeszültség (alkalmas teherautókhoz és buszokhoz) - Lítium akkumulátor opcionális EOBD aljzaton keresztüli töltési lehetőséggel - az eszköz EOBD aljzatból történő kihúzása ellen védő rendszer - Méretek: 43,50 x 22,50 x 25,15 mm. Tömeg: 20 g Üzemi hőmérséklet: C - megfelel az E24 10R normáknak FUNKCIÓK - adatátvitel a jármű memóriája és a hibák/üzemanyagfogyasztás részletes elemzése - vezetési stílus elemzése az üzemanyagfogyasztás tekintetében, és az adat egyeztetése a jármű javítását követően - meghajtásszabályzó rendszer a jármű hibáinak akusztikus valós idejű jelzésével, PC-n keresztül konfiguráció lehetőségével (pl. erős gyorsítás, a beállított sebesség túllépése, stb.) - a paraméterek ellenőrzése az LPG/CNG táprendszerek diagnosztikájánál fontos - a megfigyelt járműhöz kapcsolódó jelentés kinyomtatásának lehetősége - mintavételezési idő beállítása PC-n keresztül - EOBD valós idejű diagnosztika a paraméterek előnézetével hibák megjelenítése/törlése (P1XXX) kivételével, rögzített rendszeradatok funkció - valós paraméterek grafikai elemzése - megfelelő meghajtáskezeléshez tartozó ECO-DRIVE funkció d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k 16 17

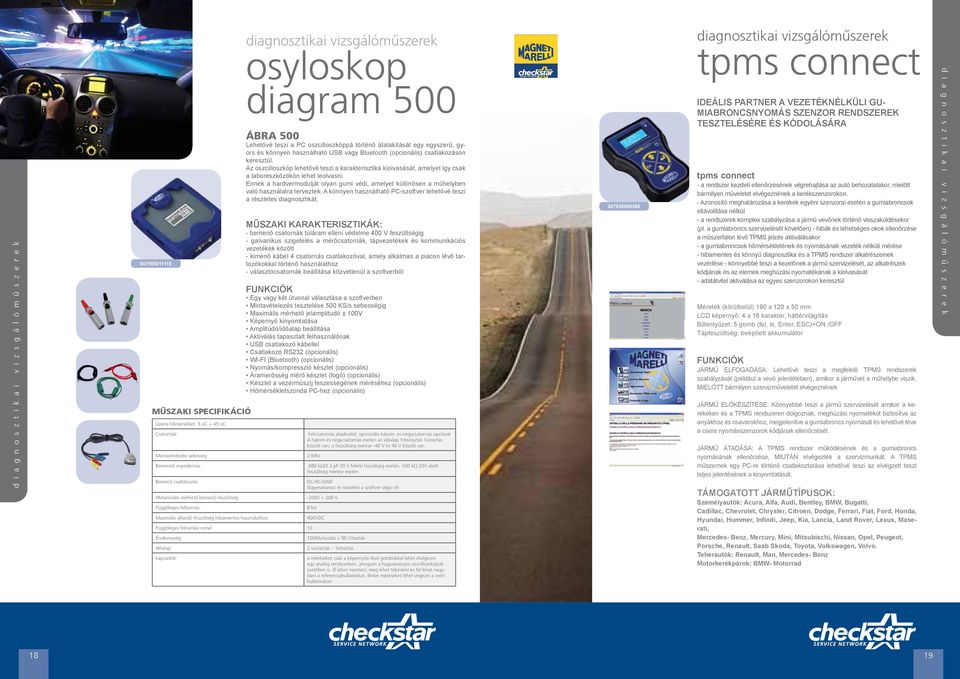

10 d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k MŰSZAKI SPECIFIKÁCIÓ Üzemi hőmérséklet: 5 oc 45 oc Csatornák: Mintavételezési sebesség Bemeneti impedencia: Bemenő csatlakozás: NMaximális mérhető bemenő feszültség: Függőleges felbontás: Maximális állandó feszültség hibamentes használathoz: Függőleges felosztási vonal: 10 Érzékenység: Időalap: kapcsolók: diagnosztikai vizsgálóműszerek osyloskop diagram 500 ÁBRA 500 Lehetővé teszi a PC oszcilloszkóppá történő átalakítását egy egyszerű, gyors és könnyen használható USB vagy Bluetooth (opcionális) csatlakozáson keresztül. Az oszcilloszkóp lehetővé teszi a karakterisztika kiolvasását, amelyet így csak a laboreszközökön lehet leolvasni. Ennek a hardvermodulját olyan gumi védi, amelyet különösen a műhelyben való használatra terveztek. A könnyen használható PC-szoftver lehetővé teszi a részletes diagnosztikát. MŰSZAKI KARAKTERISZTIKÁK: - bemenő csatornák túláram elleni védelme 400 V feszültségig - galvanikus szigetelés a mérőcsatornák, tápvezetékek és kommunikációs vezetékek között - kimenő kábel 4 csatornás csatlakozóval, amely alkalmas a piacon lévő tartozékokkal történő használathoz - választócsatornák beállítása közvetlenül a szoftverből FUNKCIÓK Egy vagy két útvonal választása a szoftverben Mintavételezés tesztelése 500 KS/s sebességig Maximális mérhető jelamplitudó ± 100V Képernyő kinyomtatása Amplitúdó/időalap beállítása Aktiválás tapasztalt felhasználónak USB csatlakozó kábellel Csatlakozó RS232 (opcionális) WI-FI (Bluetooth) (opcionális) Nyomás/kompresszió készlet (opcionális) Áramerősség mérő készlet (fogó) (opcionális) Készlet a vezérműszíj feszességének méréséhez (opcionális) Hőmérsékletszonda PC-hez (opcionális) kétcsatornás alapkivitel, opcionális három- és négycsatornás opcióval A három és négycsatornás esetén az időalap 1ms/osztás 1s/osztás között van; a feszültség mérése -40 V és 40 V között van. 2 Mhz 680 kω/2.2 pf 20 V feletti feszültség esetén, 100 kω 20V alatti feszültség mérése esetén DC/AC/GND (Egyenáramot és testelést a szoftver végzi el) -200V 200 V 8 bit 400VDC 100Mv/osztás 50 V/osztás 2 us/osztás 1s/osztás a méréseket csak a képernyőn lévő gombokkal lehet elvégezni egy analóg rendszerben, ahogyan a hagyományos oszcilloszkópok esetében is. El lehet menteni, meg lehet tekinteni és fel lehet nagyítani a referenciahullámokat, illetve méréseket lehet végezni a mért hullámokon diagnosztikai vizsgálóműszerek tpms connect IDEÁLIS PARTNER A VEZETÉKNÉLKÜLI GU- MIABRONCSNYOMÁS SZENZOR RENDSZEREK TESZTELÉSÉRE ÉS KÓDOLÁSÁRA tpms connect - a rendszer kezdeti ellenőrzésének végrehajtása az autó behozatalakor, mielőtt bármilyen műveletet elvégeznének a kerékszenzorokon. - Azonosító meghatározása a kerekek egyéni szenzorai esetén a gumiabroncsok eltávolítása nélkül - a rendszerek komplex szabályzása a jármű vevőnek történő visszaküldésekor (pl. a gumiabroncs szervizelését követően) - hibák és lehetséges okok ellenőrzése a műszerfalon lévő TPMS jelzés aktiválásakor - a gumiabroncsok hőmérsékletének és nyomásának vezeték nélküli mérése - hibamentes és könnyű diagnosztika és a TPMS rendszer alkatrészeinek vezérlése - könnyebbé teszi a kezelőnek a jármű szervizelését, az alkatrészek kódjának és az elemek meghúzási nyomatékának a kiolvasását - adatátvitel aktiválása az egyes szenzorokon keresztül Méretek (körülbelül) 190 x 120 x 50 mm LCD képernyő: 4 x 16 karakter, háttérvilágítás Billentyűzet: 5 gomb (fel, le, Enter, ESC)+ON /OFF Tápfeszültség: beépített akkumulátor FUNKCIÓK JÁRMŰ ELFOGADÁSA: Lehetővé teszi a megfelelő TPMS rendszerek szabályzását (például a vevő jelenlétében), amikor a járművet a műhelybe viszik, MIELŐTT bármilyen szervizműveletet elvégeznének JÁRMŰ ELŐKÉSZÍTÉSE: Könnyebbé teszi a jármű szervizelését amikor a kerekeken és a TPMS rendszeren dolgoznak, meghúzási nyomatékot biztosítva az anyákhoz és csavarokhoz, megjelenítve a gumiabroncs nyomását és lehetővé téve a csere nyomásszenzorok kódjának ellenőrzését. JÁRMŰ ÁTADÁSA: A TPMS rendszer működésének és a gumiabroncs nyomásának ellenőrzése, MIUTÁN elvégezték a szervizmunkát. A TPMS műszernek egy PC-re történő csatlakoztatása lehetővé teszi az elvégzett teszt teljes jelentésének a kinyomtatását. TÁMOGATOTT JÁRMŰTÍPUSOK: Személyautók: Acura, Alfa, Audi, Bentley, BMW, Bugatti, Cadillac, Chevrolet, Chrysler, Citroen, Dodge, Ferrari, Fiat, Ford, Honda, Hyundai, Hummer, Infiniti, Jeep, Kia, Lancia, Land Rover, Lexus, Maserati, Mercedes- Benz, Mercury, Mini, Mitsubischi, Nissan, Opel, Peugeot, Porsche, Renault, Saab Skoda, Toyota, Volkswagen, Volvo. Teherautók: Renault, Man, Mercedes- Benz Motorkerékpárok: BMW- Motorrad d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k 18 19

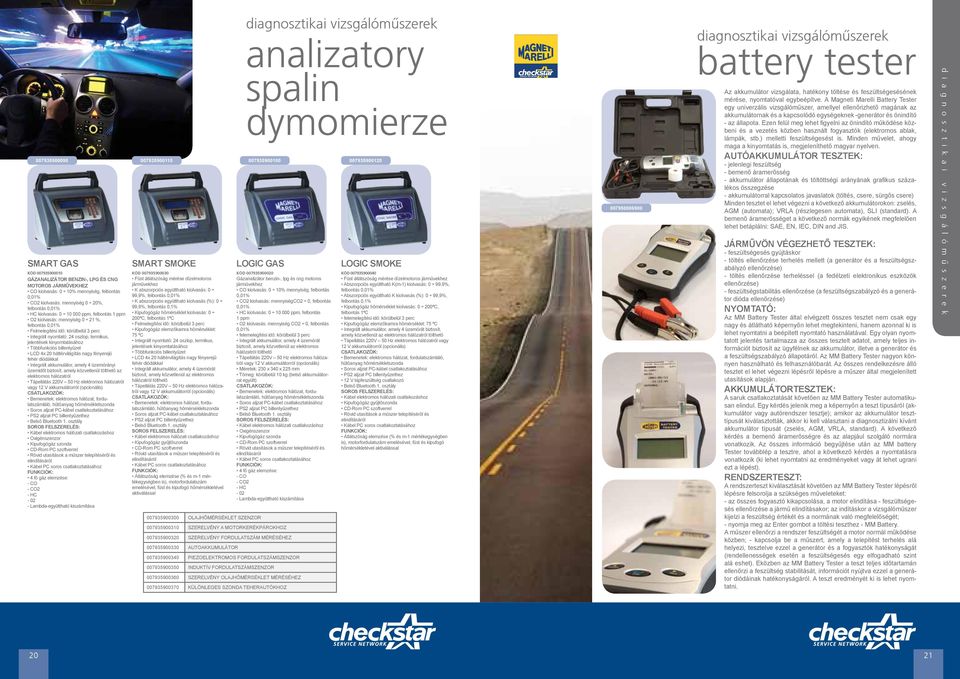

11 diagnosztikai vizsgálóműszerek analizatory spalin dymomierze SMART GAS KÓD GÁZANALIZÁTOR BENZIN-, LPG ÉS CNG MOTOROS JÁRMŰVEKHEZ CO kiolvasás: 0 10% mennyiség, felbontás 0,01% CO2 kiolvasás: mennyiség 0 20%, felbontás 0,01% HC kiolvasás: ppm, felbontás 1 ppm O2 kiolvasás: mennyiség 0 21 %, felbontás 0,01% Felmelegítési idő: körülbelül 3 perc Integrált nyomtató: 24 oszlop, termikus, jelentések kinyomtatásához Többfunkciós billentyűzet LCD 4x 20 háttérvilágítás nagy fényerejű fehér diódákkal Integrált akkumulátor, amely 4 üzemórányi üzemidőt biztosít, amely közvetlenül tölthető az elektromos hálózatról Tápellátás 220V 50 Hz elektromos hálózatról vagy 12 V akkumulátorról (opcionális) CSATLAKOZÓK: Bemenetek: elektromos hálózat, fordulatszámláló, hűtőanyag hőmérsékletszonda Soros aljzat PC-kábel csatlakoztatásához PS2 aljzat PC billentyűzethez Belső Bluetooth 1. osztály SOROS FELSZERELÉS: Kábel elektromos hálózati csatlakozáshoz Oxigénszenzor Kipufogógáz szonda CD-Rom PC szoftverrel Rövid utasítások a műszer telepítéséről és elindításáról Kábel PC soros csatlakoztatásához FUNKCIÓK: 4 fő gáz elemzése: - CO - CO2 - HC Lambda-együttható kiszámítása SMART SMOKE KÓD Füst átlátszóság mérése dízelmotoros járművekhez K abszorpciós együttható kiolvasás: 0 99,9%, felbontás 0,01% K abszorpciós együttható kiolvasás (%): 0 99,9%, felbontás 0,1% Kipufogógáz hőmérséklet kiolvasás: 0 200ºC, felbontás 1ºC Felmelegítési idő: körülbelül 3 perc Kipufogógáz elemzőkamra hőmérséklet: 75 ºC Integrált nyomtató: 24 oszlop, termikus, jelentések kinyomtatásához Többfunkciós billentyűzet LCD 4x 20 háttérvilágítás nagy fényerejű fehér diódákkal Integrált akkumulátor, amely 4 üzemórát biztosít, amely közvetlenül az elektromos hálózatról tölthető Tápellátás 220V 50 Hz elektromos hálózatról vagy 12 V akkumulátorról (opcionális) CSATLAKOZÓK: Bemenetek: elektromos hálózat, fordulatszámláló, hűtőanyag hőmérsékletszonda Soros aljzat PC-kábel csatlakoztatásához PS2 aljzat PC billentyűzethez Belső Bluetooth 1. osztály SOROS FELSZERELÉS: Kábel elektromos hálózati csatlakozáshoz Kipufogógáz gyűjtőszonda CD-Rom PC szoftverrel Rövid utasítások a műszer telepítéséről és elindításáról Kábel PC soros csatlakoztatásához FUNKCIÓK: Átlátszóság elemzése (% és m-1 mértékegységben is), motorfordulatszám emelésével, füst és kipufogó hőmérsékletével aktiválással OLAJHŐMÉRSÉKLET SZENZOR SZERELVÉNY A MOTORKERÉKPÁROKHOZ SZERELVÉNY FORDULATSZÁM MÉRÉSÉHEZ AUTOAKKUMULÁTOR LOGIC GAS PIEZOELEKTROMOS FORDULATSZÁMSZENZOR INDUKTÍV FORDULATSZÁMSZENZOR KÓD Gázanalizátor benzin-, lpg és cng motoros járművekhez CO kiolvasás: 0 10% mennyiség, felbontás 0,01% CO2 kiolvasás: mennyiségco2 0, felbontás 0,01% HC kiolvasás: ppm, felbontás 1 ppm O2 kiolvasás: mennyiség CO2 0, felbontás 0,01% felemelegítési idő: körülbelül 3 perc Integrált akkumulátor, amely 4 üzemórát biztosít, amely közvetlenül az elektromos hálózatról tölthető Tápellátás 220V 50 Hz elektromos hálózatról vagy 12 V akkumulátorról (opcionális) Méretek: 230 x 340 x 225 mm Tömeg: körülbelül 10 kg (belső akkumulátorral együtt) CSATLAKOZÓK: Bemenetek: elektromos hálózat, fordulatszámláló, hűtőanyag hőmérsékletszonda Soros aljzat PC-kábel csatlakoztatásához PS2 aljzat PC billentyűzethez Belső Bluetooth 1. osztály SOROS FELSZERELÉS: Kábel elektromos hálózati csatlakozáshoz Oxigénszenzor Kipufogógáz szonda CD-Rom PC szoftverrel Rövid utasítások a műszer telepítéséről és elindításáról Kábel PC soros csatlakoztatásához FUNKCIÓK: 4 fő gáz elemzése: - CO - CO2 - HC Lambda-együttható kiszámítása SZERELVÉNY OLAJHŐMÉRSÉKLET MÉRÉSÉHEZ KÜLÖNLEGES SZONDA TEHERAUTÓKHOZ LOGIC SMOKE KÓD Füst átlátszóság mérése dízelmotoros járművekhez Abszorpciós együttható K(m-1) kiolvasás: 0 99,9%, felbontás 0,01% Abszorpciós együttható K kiolvasás (%): 0 99,9%, felbontás 0,1% Kipufogógáz hőmérséklet kiolvasás: 0 200ºC, felbontás 1ºC felemelegítési idő: körülbelül 3 perc Kipufogógáz elemzőkamra hőmérséklet: 75 ºC Integrált akkumulátor, amely 4 üzemórát biztosít, amely közvetlenül az elektromos hálózatról tölthető Tápellátás 220V 50 Hz elektromos hálózatról vagy 12 V akkumulátorról (opcionális) CSATLAKOZÓK: Bemenetek: elektromos hálózat, fordulatszámláló, hűtőanyag hőmérsékletszonda Soros aljzat PC-kábel csatlakoztatásához PS2 aljzat PC billentyűzethez 12 V tápfeszültség csatlakozó Belső Bluetooth 1. osztály SOROS FELSZERELÉS: Kábel elektromos hálózati csatlakozáshoz Kipufogógáz gyűjtőszonda CD-Rom PC szoftverrel Rövid utasítások a műszer telepítéséről és elindításáról Kábel PC soros csatlakoztatásához FUNKCIÓK: Átlátszóság elemzése (% és m-1 mértékegységben is), motorfordulatszám emelésével, füst és kipufogó hőmérsékletével aktiválással diagnosztikai vizsgálóműszerek battery tester Az akkumulátor vizsgálata, hatékony töltése és feszültségesésének mérése, nyomtatóval egybeépítve. A Magneti Marelli Battery Tester egy univerzális vizsgálóműszer, amellyel ellenőrizhető magának az akkumulátornak és a kapcsolódó egységeknek -generátor és önindító - az állapota. Ezen felül meg lehet figyelni az önindító működése közbeni és a vezetés közben használt fogyasztók (elektromos ablak, lámpák, stb.) melletti feszültségesést is. Minden művelet, ahogy maga a kinyomtatás is, megjeleníthető magyar nyelven. AUTÓAKKUMULÁTOR TESZTEK: - jelenlegi feszültség - bemenő áramerősség - akkumulátor állapotának és töltöttségi arányának grafikus százalékos összegzése - akkumulátorral kapcsolatos javaslatok (töltés, csere, sürgős csere) Minden tesztet el lehet végezni a következő akkumulátorokon: zselés, AGM (automata); VRLA (részlegesen automata), SLI (standard). A bemenő áramerősséget a következő normák egyikének megfelelően lehet betáplálni: SAE, EN, IEC, DIN and JIS. JÁRMŰVÖN VÉGEZHETŐ TESZTEK: - feszültségesés gyújtáskor - töltés ellenőrzése terhelés mellett (a generátor és a feszültségszabályzó ellenőrzése) - töltés ellenőrzése terheléssel (a fedélzeti elektronikus eszközök ellenőrzése) - feszültségstabilitás ellenőrzése (a feszültségszabályzó és a generátor dióda ellenőrzése) NYOMTATÓ: Az MM Battery Tester által elvégzett összes tesztet nem csak egy nagy és átlátható képernyőn lehet megtekinteni, hanem azonnal ki is lehet nyomtatni a beépített nyomtató használatával. Egy olyan nyomtatott jelentés tartalmazza az összes tesztelt adatot, amely teljes információt biztosít az ügyfélnek az akkumulátor, illetve a generátor és a feszültségszabályzó állapotáról. Az MM Battery Tester nagyon könnyen használható és felhasználóbarát. Az összes rendelkezésre álló tesztet el lehet végezni lépésről lépésre a műszer által megjelenített utasítások alapján. AKKUMULÁTORTESZTEK: A saruk csatlakoztatását követően az MM Battery Tester automatikusan elindul. Egy kérdés jelenik meg a képernyőn a teszt típusáról (akkumulátor vagy autórendszer tesztje); amikor az akkumulátor teszttípusát kiválasztották, akkor ki kell választani a diagnosztizálni kívánt akkumulátor típusát (zselés, AGM, VRLA, standard). A következő kérdés a bemenő áramerősségre és az alapjául szolgáló normára vonatkozik. Az összes információ begyűjtése után az MM battery Tester továbblép a tesztre, ahol a következő kérdés a nyomtatásra vonatkozik (ki lehet nyomtatni az eredményeket vagy át lehet ugrani ezt a lépést). RENDSZERTESZT: A rendszerteszt kiválasztását követően az MM Battery Tester lépésről lépésre felsorolja a szükséges műveleteket: - az összes fogyasztó kikapcsolása, a motor elindítása - feszültségesés ellenőrzése a jármű elindításakor; az indításkor a vizsgálóműszer kijelzi a feszültség értékét és a normának való megfelelőségét; - nyomja meg az Enter gombot a töltési teszthez - MM Battery. A műszer ellenőrzi a rendszer feszültségét a motor normál működése közben; - kapcsolja be a műszert, amely a telepítést terhelés alá helyezi, tesztelve ezzel a generátor és a fogyasztók hatékonyságát (rendellenességek esetén a feszültségesés egy elfogadható szint alá eshet). Eközben az MM Battery Tester a teszt teljes időtartamán ellenőrzi a feszültség stabilitását, információt nyújtva ezzel a generátor diódáinak hatékonyságáról. A teszt eredményét ki is lehet nyomtatni. d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k 20 21

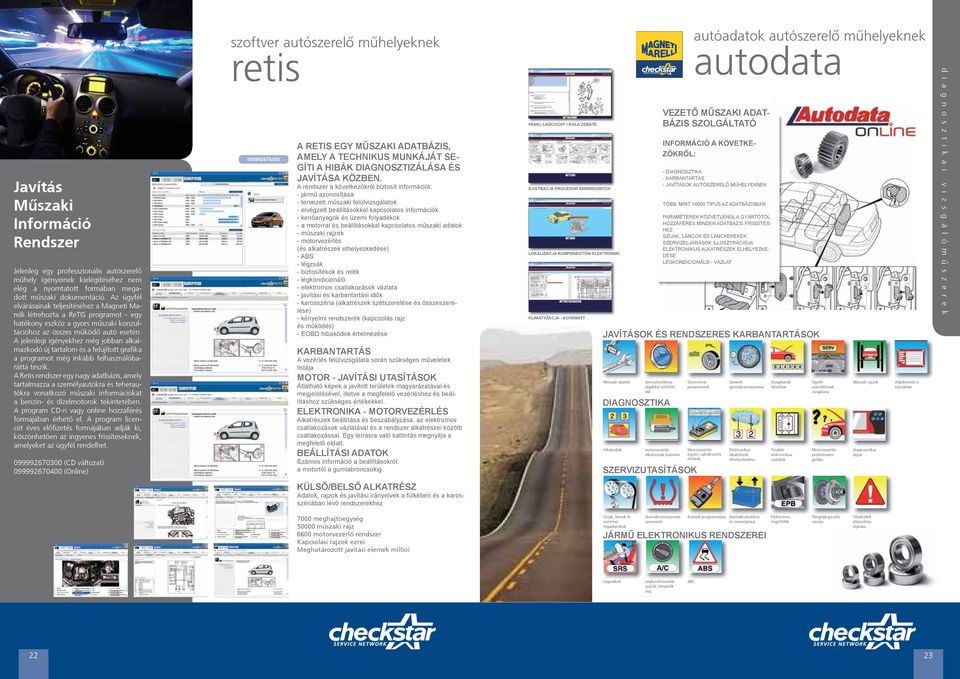

12 Javítás Műszaki Információ Rendszer Jelenleg egy professzionális autószerelő műhely igényeinek kielégítéséhez nem elég a nyomtatott formában megadott műszaki dokumentáció. Az ügyfél elvárásainak teljesítéséhez a Magneti Marelli létrehozta a ReTIS programot - egy hatékony eszköz a gyors műszaki konzultációhoz az összes működő autó esetén. A jelenlegi igényekhez még jobban alkalmazkodó új tartalom és a felújított grafika a programot még inkább felhasználóbaráttá teszik. A Retis rendszer egy nagy adatbázis, amely tartalmazza a személyautókra és teherautókra vonatkozó műszaki információkat a benzin- és dízelmotorok tekintetében. A program CD-n vagy online hozzáférés formájában érhető el. A program licencét éves előfizetés formájában adják ki, köszönhetően az ingyenes frissítéseknek, amelyeket az ügyfél rendelhet (CD változat) (Online) szoftver autószerelő műhelyeknek retis A RETIS EGY MŰSZAKI ADATBÁZIS, AMELY A TECHNIKUS MUNKÁJÁT SE- GÍTI A HIBÁK DIAGNOSZTIZÁLÁSA ÉS JAVÍTÁSA KÖZBEN. A rendszer a következőkről biztosít információt: - jármű azonosítása - tervezett műszaki felülvizsgálatok - elvégzett beállításokkal kapcsolatos információk - kenőanyagok és üzemi folyadékok - a motorral és beállításokkal kapcsolatos műszaki adatok - műszaki rajzok - motorvezérlés (és alkatrészek elhelyezkedése) - ABS - légzsák - biztosítékok és relék - légkondicionáló - elektromos csatlakozások vázlata - javítási és karbantartási idők - karosszéria (alkatrészek szétszerelése és összeszerelése) - kényelmi rendszerek (kapcsolás rajz és működés) - EOBD hibakódok értelmezése KARBANTARTÁS A vezérlés felülvizsgálata során szükséges műveletek listája MOTOR - JAVÍTÁSI UTASÍTÁSOK Átlátható képek a javított területek magyarázatával és megjelölésével, illetve a megfelelő vezérléshez és beállításhoz szükséges értékekkel. ELEKTRONIKA - MOTORVEZÉRLÉS Alkatrészek beállítása és beszabályzása, az elektromos csatlakozások vázlatával és a rendszer alkatrészei közötti csatlakozással. Egy leírásra való kattintás megnyitja a megfelelő oldalt. BEÁLLÍTÁSI ADATOK Számos információ a beállításokról: a motortól a gumiabroncsokig. PASKI, łańcuchy I KOŁA ZĘBATE ILUSTRACJE PROCEDUR SERWISOWYCH LOKALIZACJA KOMPONENTÓW ELEKTRONIKI KLIMATYZACJA - SCHEMATY autóadatok autószerelő műhelyeknek autodata VEZETŐ MŰSZAKI ADAT- BÁZIS SZOLGÁLTATÓ INFORMÁCIÓ A KÖVETKE- ZŐKRŐL: - DIAGNOSZTIKA - KARBANTARTÁS - JAVÍTÁSOK AUTÓSZERELŐ MŰHELYEKNEK TÖBB, MINT TÍPUS AZ ADATBÁZISBAN PARAMÉTEREK KÖZVETLENÜL A GYÁRTÓTÓL HOZZÁFÉRÉS MINDEN ADATBÁZIS FRISSÍTÉS- HEZ SZÍJAK, LÁNCOK ÉS LÁNCKEREKEK SZERVIZELJÁRÁSOK ILLUSZTRÁCIÓJA ELEKTRONIKUS ALKATRÉSZEK ELHELYEZKE- DÉSE LÉGKONDICIONÁLÓ - VÁZLAT JAVÍTÁSOK ÉS RENDSZERES KARBANTARTÁSOK Műszaki adatok DIAGNOSZTIKA Hibakódok Motorvezérlés: problémamegoldás Szerviztevékenységekkel eltöltött idő motorvezérlés: alkatrészek testelése SZERVIZUTASÍTÁSOK Geometriai paraméterek Motorvezérlés: egyéni csatlakozótű értékek Javasolt gumiabroncsnyomás Elektronikus alkatrészek elhelyezkedése Vizsgálatok időzítése További elektronikus vázlatok Ügyfél számlálóinak vizsgálata Műszaki rajzok Diagnosztikai aljzat Adatbővítés a névtáblán d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k KÜLSŐ/BELSŐ ALKATRÉSZ Adatok, rajzok és javítási irányelvek a fülkében és a karosszériában lévő rendszerekhez 7000 meghajtóegység műszaki rajz 6600 motorvezérlő rendszer Kapcsolási rajzok ezrei Meghatározott javítási elemek milliói Szíjak, láncok és vezérmű fogaskerekek Gumiabroncsnyomás szenzorok Kulcsok programozása Autóakkumulátor és csereeljárása JÁRMŰ ELEKTRONIKUS RENDSZEREI Elektromos rögzítőfék Tengelykapcsoló cseréje Hibakódok eltávolítási eljárása Légzsákok Légkondicionálás: szűrők, tényezők olaj ABS Dane techniczne Dane techniczne 22 23

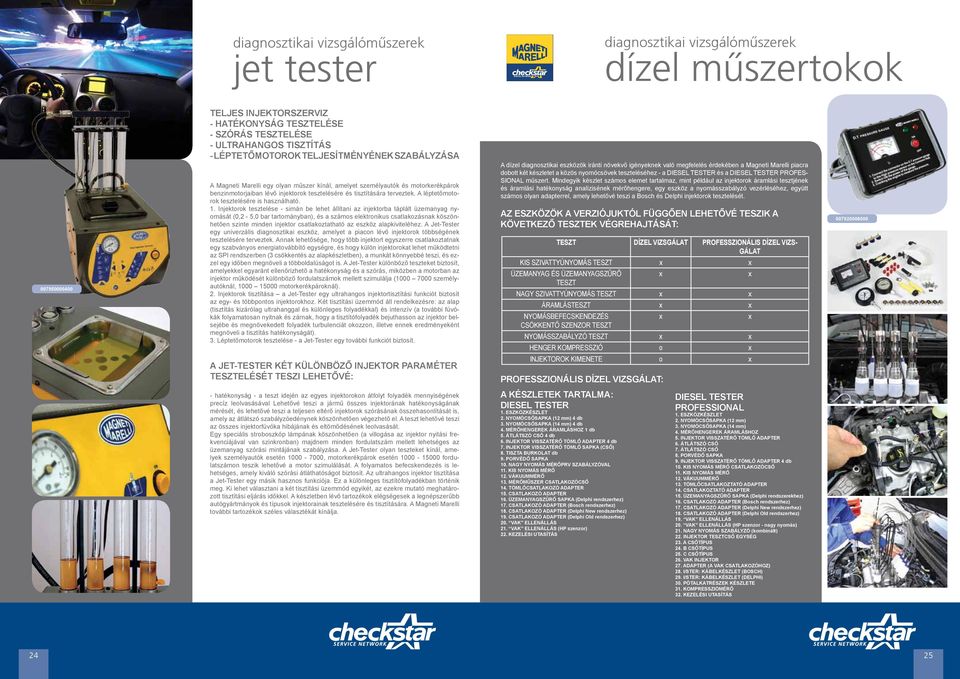

13 diagnosztikai vizsgálóműszerek jet tester diagnosztikai vizsgálóműszerek dízel műszertokok TELJES INJEKTORSZERVIZ - HATÉKONYSÁG TESZTELÉSE - SZÓRÁS TESZTELÉSE - ULTRAHANGOS TISZTÍTÁS - LÉPTETŐMOTOROK TELJESÍTMÉNYÉNEK SZABÁLYZÁSA A Magneti Marelli egy olyan műszer kínál, amelyet személyautók és motorkerékpárok benzinmotorjaiban lévő injektorok tesztelésére és tisztítására terveztek. A léptetőmotorok tesztelésére is használható. 1. Injektorok tesztelése - simán be lehet állítani az injektorba táplált üzemanyag nyomását (0,2-5,0 bar tartományban), és a számos elektronikus csatlakozásnak köszönhetően szinte minden injektor csatlakoztatható az eszköz alapkiviteléhez. A Jet-Tester egy univerzális diagnosztikai eszköz, amelyet a piacon lévő injektorok többségének tesztelésére terveztek. Annak lehetősége, hogy több injektort egyszerre csatlakoztatnak egy szabványos energiatovábbító egységre, és hogy külön injektorokat lehet működtetni az SPI rendszerben (3 csökkentés az alapkészletben), a munkát könnyebbé teszi, és ezzel egy időben megnöveli a többoldalúságot is. A Jet-Tester különböző teszteket biztosít, amelyekkel egyaránt ellenőrizhető a hatékonyság és a szórás, miközben a motorban az injektor működését különböző fordulatszámok mellett szimulálja ( személyautóknál, motorkerékpároknál). 2. Injektorok tisztítása a Jet-Tester egy ultrahangos injektortisztítási funkciót biztosít az egy- és többpontos injektorokhoz. Két tisztítási üzemmód áll rendelkezésre: az alap (tisztítás kizárólag ultrahanggal és különleges folyadékkal) és intenzív (a további fúvókák folyamatosan nyitnak és zárnak, hogy a tisztítófolyadék bejuthasson az injektor belsejébe és megnövekedett folyadék turbulenciát okozzon, illetve ennek eredményeként megnöveli a tisztítás hatékonyságát). 3. Léptetőmotorok tesztelése - a Jet-Tester egy további funkciót biztosít. A JET-TESTER KÉT KÜLÖNBÖZŐ INJEKTOR PARAMÉTER TESZTELÉSÉT TESZI LEHETŐVÉ: A dízel diagnosztikai eszközök iránti növekvő igényeknek való megfelelés érdekében a Magneti Marelli piacra dobott két készletet a közös nyomócsövek teszteléséhez - a DIESEL TESTER és a DIESEL TESTER PROFES- SIONAL műszert. Mindegyik készlet számos elemet tartalmaz, mint például az injektorok áramlási tesztjének és áramlási hatékonyság analízisének mérőhengere, egy eszköz a nyomásszabályzó vezérléséhez, együtt számos olyan adapterrel, amely lehetővé teszi a Bosch és Delphi injektorok tesztelését. AZ ESZKÖZÖK A VERZIÓJUKTÓL FÜGGŐEN LEHETŐVÉ TESZIK A KÖVETKEZŐ TESZTEK VÉGREHAJTÁSÁT: TESZT DÍZEL VIZSGÁLAT PROFESSZIONÁLIS DÍZEL VIZS- GÁLAT KIS SZIVATTYÚNYOMÁS TESZT x x ÜZEMANYAG ÉS ÜZEMANYAGSZŰRŐ x x TESZT NAGY SZIVATTYÚNYOMÁS TESZT x x ÁRAMLÁSTESZT x x NYOMÁSBEFECSKENDEZÉS x x CSÖKKENTŐ SZENZOR TESZT NYOMÁSSZABÁLYZÓ TESZT x x HENGER KOMPRESSZIÓ o x INJEKTOROK KIMENETE o x PROFESSZIONÁLIS DÍZEL VIZSGÁLAT: hatékonyság - a teszt idején az egyes injektorokon átfolyt folyadék mennyiségének precíz leolvasásával Lehetővé teszi a jármű összes injektorának hatékonyságának mérését, és lehetővé teszi a teljesen eltérő injektorok szórásának összehasonlítását is, amely az átlátszó szabályzóedénynek köszönhetően végezhető el. A teszt lehetővé teszi az összes injektorfúvóka hibájának és eltömődésének leolvasását. Egy speciális stroboszkóp lámpának köszönhetően (a villogása az injektor nyitási frekvenciájával van szinkronban) majdnem minden fordulatszám mellett lehetséges az üzemanyag szórási mintájának szabályzása. A Jet-Tester olyan teszteket kínál, amelyek személyautók esetén , motorkerékpárok esetén fordulatszámon teszik lehetővé a motor szimulálását. A folyamatos befecskendezés is lehetséges, amely kiváló szórási átláthatóságot biztosít. Az ultrahangos injektor tisztítása a Jet-Tester egy másik hasznos funkciója. Ez a különleges tisztítófolyadékban történik meg. Ki lehet választani a két tisztítási üzemmód egyikét, az ezekre mutató meghatározott tisztítási eljárás időkkel. A készletben lévő tartozékok elégségesek a legnépszerűbb autógyártmányok és típusok injektorainak tesztelésére és tisztítására. A Magneti Marelli további tartozékok széles választékát kínálja. A KÉSZLETEK TARTALMA: DIESEL TESTER 1. ESZKÖZKÉSZLET 2. NYOMÓCSŐSAPKA (12 mm) 4 db 3. NYOMÓCSŐSAPKA (14 mm) 4 db 4. MÉRŐHENGEREK ÁRAMLÁSHOZ 1 db 5. ÁTLÁTSZÓ CSŐ 4 db 6. INJEKTOR VISSZATÉRŐ TÖMLŐ ADAPTER 4 db 7. INJEKTOR VISSZATÉRŐ TÖMLŐ SAPKA (CSŐ) 8. TISZTA BURKOLAT db 9. PORVÉDŐ SAPKA 10. NAGY NYOMÁS MÉRŐPRV SZABÁLYZÓVAL 11. KIS NYOMÁS MÉRŐ 12. VÁKUUMMÉRŐ 13. MÉRŐMŰSZER CSATLAKOZÓCSŐ 14. TÖMLŐCSATLAKOZÓ ADAPTER 15. CSATLAKOZÓ ADAPTER 16. ÜZEMANYAGSZŰRŐ SAPKA (Delphi rendszerhez) 17. CSATLAKOZÓ ADAPTER (Bosch rendszerhez) 18. CSATLAKOZÓ ADAPTER (Delphi New rendszerhez) 19. CSATLAKOZÓ ADAPTER (Delphi Old rendszerhez) 20. VAK ELLENÁLLÁS 21. VAK ELLENÁLLÁS (HP szenzor) 22. KEZELÉSI UTASÍTÁS DIESEL TESTER PROFESSIONAL 1. ESZKÖZKÉSZLET 2. NYOMÓCSŐSAPKA (12 mm) 3. NYOMÓCSŐSAPKA (14 mm) 4. MÉRŐHENGEREK ÁRAMLÁSHOZ 5. INJEKTOR VISSZATÉRŐ TÖMLŐ ADAPTER 6. ÁTLÁTSZÓ CSŐ 7. ÁTLÁTSZÓ CSŐ 8. PORVÉDŐ SAPKA 9. INJEKTOR VISSZATÉRŐ TÖMLŐ ADAPTER 4 db 10. KIS NYOMÁS MÉRŐ CSATLAKOZÓCSŐ 11. KIS NYOMÁS MÉRŐ 12. VÁKUUMMÉRŐ 13. TÖMLŐCSATLAKOZTATÓ ADAPTER 14. CSATLAKOZTATÓ ADAPTER 15. ÜZEMANYAGSZŰRŐ SAPKA (Delphi rendszerekhez) 16. CSATLAKOZÓ ADAPTER (Bosch rendszerhez) 17. CSATLAKOZÓ ADAPTER (Delphi New rendszerhez) 18. CSATLAKOZÓ ADAPTER (Delphi Old rendszerhez) 19. VAK ELLENÁLLÁS 20. VAK ELLENÁLLÁS (HP szenzor - nagy nyomás) 21. NAGY NYOMÁS SZABÁLYZÓ (kombinált) 22. INJEKTOR TESZTCSŐ EGYSÉG 23. A CSŐTÍPUS 24. B CSŐTÍPUS 25. C CSŐTÍPUS 26. VAK INJEKTOR 27. ADAPTER (A VAK CSATLAKOZÓHOZ) 28. I/STER: KÁBELKÉSZLET (BOSCH) 29. I/STER: KÁBELKÉSZLET (DELPHI) 30. PÓTALKATRÉSZEK KÉSZLETE 31. KOMPRESSZIÓMÉRŐ 32. KEZELÉSI UTASÍTÁS 24 25

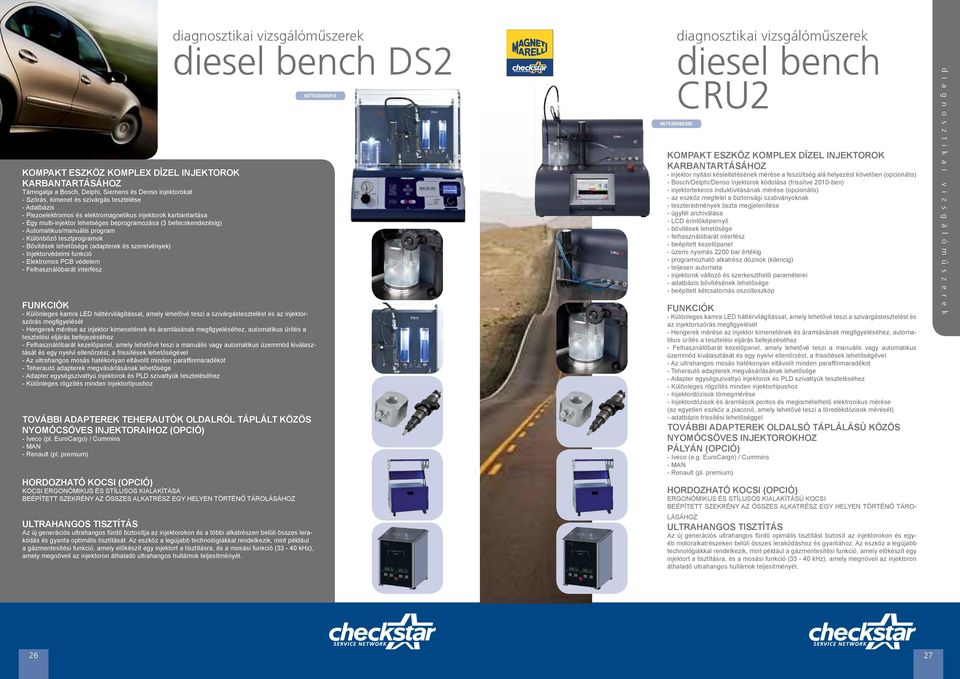

14 KOMPAKT ESZKÖZ KOMPLEX DÍZEL INJEKTOROK KARBANTARTÁSÁHOZ Támogatja a Bosch, Delphi, Siemens és Denso injektorokat - Szórás, kimenet és szivárgás tesztelése - Adatbázis - Piezoelektromos és elektromagnetikus injektorok karbantartása - Egy multi-injektor lehetséges beprogramozása (3 befecskendezésig) - Automatikus/manuális program - Különböző tesztprogramok - Bővítések lehetősége (adapterek és szerelvények) - Injektorvédelmi funkció - Elektromos PCB védelem - Felhasználóbarát interfész diagnosztikai vizsgálóműszerek diesel bench DS2 FUNKCIÓK - Különleges kamra LED háttérvilágítással, amely lehetővé teszi a szivárgástesztelést és az injektorszórás megfigyelését - Hengerek mérése az injektor kimenetének és áramlásának megfigyeléséhez, automatikus ürítés a tesztelési eljárás befejezéséhez - Felhasználóbarát kezelőpanel, amely lehetővé teszi a manuális vagy automatikus üzemmód kiválasztását és egy nyelvi ellenőrzést, a frissítések lehetőségével - Az ultrahangos mosás hatékonyan eltávolít minden paraffinmaradékot - Teherautó adapterek megvásárlásának lehetősége - Adapter egységszivattyú injektorok és PLD szivattyúk teszteléséhez - Különleges rögzítés minden injektortípushoz TOVÁBBI ADAPTEREK TEHERAUTÓK OLDALRÓL TÁPLÁLT KÖZÖS NYOMÓCSÖVES INJEKTORAIHOZ (OPCIÓ) - Iveco (pl. EuroCargo) / Cummins - MAN - Renault (pl. premium) HORDOZHATÓ KOCSI (OPCIÓ) KOCSI ERGONÓMIKUS ÉS STÍLUSOS KIALAKÍTÁSA BEÉPÍTETT SZEKRÉNY AZ ÖSSZES ALKATRÉSZ EGY HELYEN TÖRTÉNŐ TÁROLÁSÁHOZ ULTRAHANGOS TISZTÍTÁS Az új generációs ultrahangos fürdő biztosítja az injektorokon és a többi alkatrészen belüli összes lerakódás és gyanta optimális tisztítását. Az eszköz a legújabb technológiákkal rendelkezik, mint például a gázmentesítési funkció, amely előkészít egy injektort a tisztításra, és a mosási funkció (33-40 khz), amely megnöveli az injektoron áthaladó ultrahangos hullámok teljesítményét diagnosztikai vizsgálóműszerek diesel bench CRU KOMPAKT ESZKÖZ KOMPLEX DÍZEL INJEKTOROK KARBANTARTÁSÁHOZ - injektor nyitási késleltetésének mérése a feszültség alá helyezést követően (opcionális) - Bosch/Delphi/Denso injektorok kódolása (frissítve 2010-ben) - injektortekercs induktivitásának mérése (opcionális) - az eszköz megfelel a biztonsági szabványoknak - teszteredmények tiszta megjelenítése - ügyfél archiválása - LCD érintőképernyő - bővítések lehetősége - felhasználóbarát interfész - beépített kezelőpanel - üzemi nyomás 2200 bar értékig - programozható alkatrész dózisok (kilencig) - teljesen automata - injektorok változó és szerkeszthető paraméterei - adatbázis bővítésének lehetősége - beépített kétcsatornás oszcilloszkóp FUNKCIÓK - Különleges kamra LED háttérvilágítással, amely lehetővé teszi a szivárgástesztelést és az injektorszórás megfigyelését - Hengerek mérése az injektor kimenetének és áramlásának megfigyeléséhez, automatikus ürítés a tesztelési eljárás befejezéséhez - Felhasználóbarát kezelőpanel, amely lehetővé teszi a manuális vagy automatikus üzemmód kiválasztását és egy nyelvi ellenőrzést, a frissítések lehetőségével - Az ultrahangos mosás hatékonyan eltávolít minden paraffinmaradékot - Teherautó adapterek megvásárlásának lehetősége - Adapter egységszivattyú injektorok és PLD szivattyúk teszteléséhez - Különleges rögzítés minden injektortípushoz - Injektordózisok tömegmérése - Injektordózisok és áramlások pontos és megismételhető elektronikus mérése (az egyetlen eszköz a piaconó, amely lehetővé teszi a töredékdózisok mérését) - adatbázis frissítési lehetőséggel TOVÁBBI ADAPTEREK OLDALSÓ TÁPLÁLÁSÚ KÖZÖS NYOMÓCSÖVES INJEKTOROKHOZ PÁLYÁN (OPCIÓ) - Iveco (e.g. EuroCargo) / Cummins - MAN - Renault (pl. premium) HORDOZHATÓ KOCSI (OPCIÓ) Ergonómikus és stílusos kialakítású kocsi Beépített szekrény az összes alkatrész egy helyen történő tárolásához ULTRAHANGOS TISZTÍTÁS Az új generációs ultrahangos fürdő opimális tisztítást biztosít az injektorokon és egyéb motoralkatrészeken belüli összes lerakódáshoz és gyantához. Az eszköz a legújabb technológiákkal rendelkezik, mint például a gázmentesítési funkció, amely előkészít egy injektort a tisztításra, és a mosási funkció (33-40 khz), amely megnöveli az injektoron áthaladó ultrahangos hullámok teljesítményét. d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k 26 27

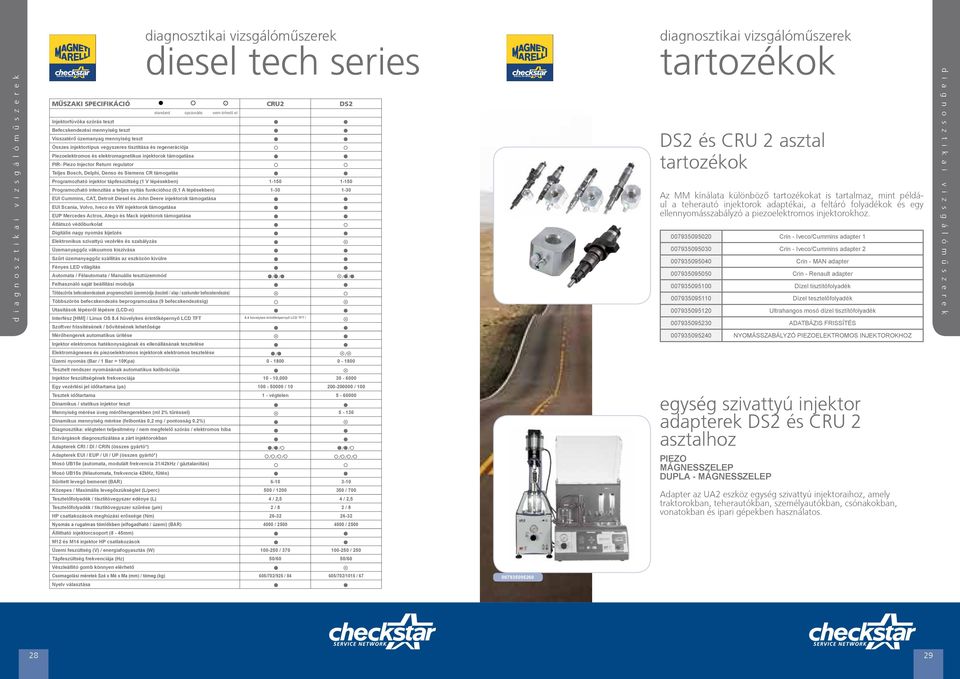

15 d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k diagnosztikai vizsgálóműszerek diesel tech series MŰSZAKI SPECIFIKÁCIÓ CRU2 DS2 standard opcionális nem érhető el Injektorfúvóka szórás teszt Befecskendezési mennyiség teszt Visszatérő üzemanyag mennyiség teszt Összes injektortípus vegyszeres tisztítása és regenerációja Piezoelektromos és elektromagnetikus injektorok támogatása PIR- Piezo Injector Return regulator Teljes Bosch, Delphi, Denso és Siemens CR támogatás Programozható injektor tápfeszültség (1 V lépésekben) Programozható intenzitás a teljes nyitás funkcióhoz (0,1 A lépésekben) EUI Cummins, CAT, Detroit Diesel és John Deere injektorok támogatása EUI Scania, Volvo, Iveco és VW injektorok támogatása EUP Mercedes Actros, Atego és Mack injektorok támogatása Átlátszó védőburkolat Digitális nagy nyomás kijelzés Elektronikus szivattyú vezérlés és szabályzás Üzemanyaggőz vákuumos kiszívása Szűrt üzemanyaggőz szállítás az eszközön kívülre Fényes LED világítás Automata / Félautomata / Manuális tesztüzemmód // // // // // // Felhasználó saját beállítási modulja Többszörös befecskendezések programozható üzemmódja (kezdeti / alap / szekunder befecskendezés) Többszörös befecskendezés beprogramozása (9 befecskendezésig) Utasítások lépésről lépésre (LCD-n) Interfész [HMI] / Linux OS 8.4 hüvelykes érintőképernyő LCD TFT 8.4 hüvelykes érintőképernyő LCD TFT / Szoftver frissítésének / bővítésének lehetősége Mérőhengerek automatikus ürítése diagnosztikai vizsgálóműszerek tartozékok DS2 és CRU 2 asztal tartozékok Az MM kínálata különböző tartozékokat is tartalmaz, mint például a teherautó injektorok adaptékai, a feltáró folyadékok és egy ellennyomásszabályzó a piezoelektromos injektorokhoz Crin - Iveco/Cummins adapter Crin - Iveco/Cummins adapter Crin - MAN adapter Crin - Renault adapter Dízel tisztítófolyadék Dízel tesztelőfolyadék Ultrahangos mosó dízel tisztítófolyadék ADATBÁZIS FRISSÍTÉS NYOMÁSSZABÁLYZÓ PIEZOELEKTROMOS INJEKTOROKHOZ d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k Injektor elektromos hatékonyságának és ellenállásának tesztelése Elektromágneses és piezoelektromos injektorok elektromos tesztelése / / / / Üzemi nyomás (Bar / 1 Bar = 10Kpa) Tesztelt rendszer nyomásának automatikus kalibrációja Injektor feszültségének frekvenciája 10-10, Egy vezérlési jel időtartama (μs) / / 100 Tesztek időtartama 1 - végtelen Dinamikus / statikus injektor teszt Mennyiség mérése üveg mérőhengerekben (ml 2% tűréssel) Dinamikus mennyiség mérése (felbontás 0,2 mg / pontosság 0.2%) Diagnosztika: elégtelen teljesítmény / nem megfelelő szórás / elektromos hiba Szivárgások diagnosztizálása a zárt injektorokban Adapterek CRI / DI / CRIN (összes gyártó*) // // // // egység szivattyú injektor adapterek DS2 és CRU 2 asztalhoz Adapterek EUI / EUP / UI / UP (összes gyártó*) /// /// /// /// Mosó UB15e (automata, modulált frekvencia 31/42kHz / gáztalanítás) Mosó UB15s (félautomata, frekvencia 42kHz, fűtés) Sűrített levegő bemenet (BAR) PIEZO MÁGNESSZELEP DUPLA - MÁGNESSZELEP Közepes / Maximális levegőszükséglet (L/perc) 500 / / 700 Tesztelőfolyadék / tisztítóvegyszer edénye (L) 4 / 2,5 4 / 2,5 Tesztelőfolyadék / tisztítóvegyszer szűrése (μm) 2 / 8 2 / 8 HP csatlakozások meghúzási erőssége (Nm) Adapter az UA2 eszköz egység szivattyú injektoraihoz, amely traktorokban, teherautókban, személyautókban, csónakokban, vonatokban és ipari gépekben használatos. Nyomás a rugalmas tömlőkben (elfogadható / üzemi) (BAR) 4000 / / 2500 Állítható injektorcsoport (8-45mm) M12 és M14 injektor HP csatlakozások Üzemi feszültség (V) / energiafogyasztás (W) / / 250 Tápfeszültség frekvenciája (Hz) 50/60 50/60 Vészleállító gomb könnyen elérhető Csomagolási méretek Szé x Mé x Ma (mm) / tömeg (kg) 605/702/925 / /702/1015 / 67 Nyelv választása

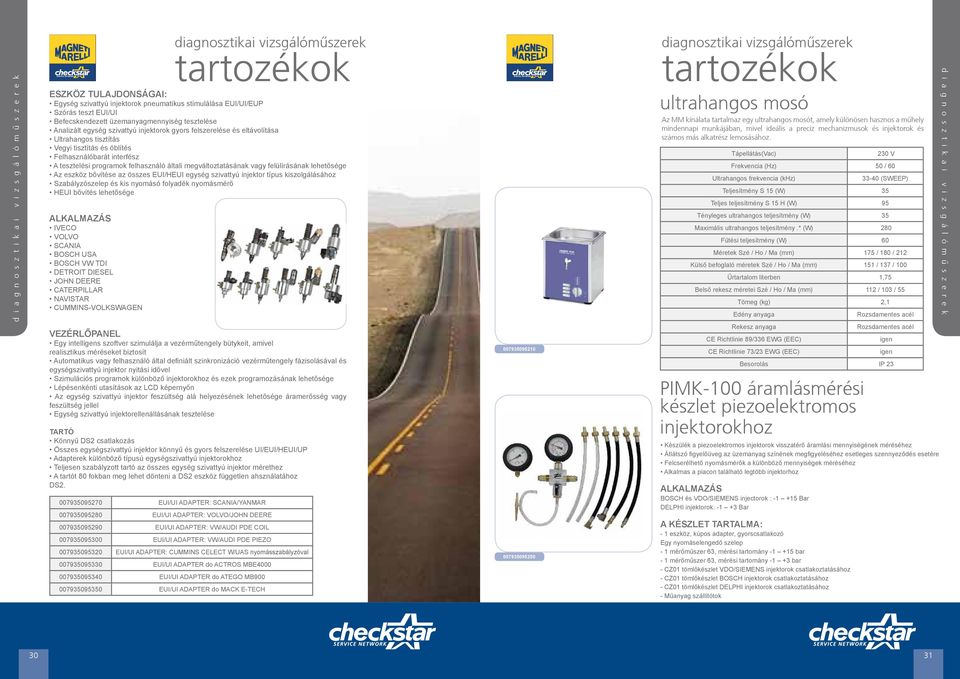

16 d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k ESZKÖZ TULAJDONSÁGAI: Egység szivattyú injektorok pneumatikus stimulálása EUI/UI/EUP Szórás teszt EUI/UI Befecskendezett üzemanyagmennyiség tesztelése Analizált egység szivattyú injektorok gyors felszerelése és eltávolítása Ultrahangos tisztítás Vegyi tisztítás és öblítés Felhasználóbarát interfész A tesztelési programok felhasználó általi megváltoztatásának vagy felülírásának lehetősége Az eszköz bővítése az összes EUI/HEUI egység szivattyú injektor típus kiszolgálásához Szabályzószelep és kis nyomásó folyadék nyomásmérő HEUI bővítés lehetősége ALKALMAZÁS IVECO VOLVO SCANIA BOSCH USA BOSCH VW TDI DETROIT DIESEL JOHN DEERE CATERPILLAR NAVISTAR CUMMINS-VOLKSWAGEN diagnosztikai vizsgálóműszerek tartozékok diagnosztikai vizsgálóműszerek tartozékok ultrahangos mosó Az MM kínálata tartalmaz egy ultrahangos mosót, amely különösen hasznos a műhely mindennapi munkájában, mivel ideális a precíz mechanizmusok és injektorok és számos más alkatrész lemosásához. Tápellátás(Vac) 230 V Frekvencia (Hz) 50 / 60 Ultrahangos frekvencia (khz) (SWEEP) Teljesítmény S 15 (W) 35 Teljes teljesítmény S 15 H (W) 95 Tényleges ultrahangos teljesítmény (W) 35 Maximális ultrahangos teljesítmény.* (W) 280 Fűtési teljesítmény (W) 60 Méretek Szé / Ho / Ma (mm) 175 / 180 / 212 Külső befoglaló méretek Szé / Ho / Ma (mm) 151 / 137 / 100 Űrtartalom literben 1,75 Belső rekesz méretei Szé / Ho / Ma (mm) 112 / 103 / 55 Tömeg (kg) 2,1 Edény anyaga Rozsdamentes acél d i a g n o s z t i k a i v i z s g á l ó m ű s z e r e k VEZÉRLŐPANEL Egy intelligens szoftver szimulálja a vezérműtengely bütykeit, amivel realisztikus méréseket biztosít Automatikus vagy felhasználó által definiált szinkronizáció vezérműtengely fázisolásával és egységszivattyú injektor nyitási idővel Szimulációs programok különböző injektorokhoz és ezek programozásának lehetősége Lépésenkénti utasítások az LCD képernyőn Az egység szivattyú injektor feszültség alá helyezésének lehetősége áramerősség vagy feszültség jellel Egység szivattyú injektorellenállásának tesztelése TARTÓ Könnyű DS2 csatlakozás Összes egységszivattyú injektor könnyű és gyors felszerelése UI/EUI/HEUI/UP Adapterek különböző típusú egységszivattyú injektorokhoz Teljesen szabályzott tartó az összes egység szivattyú injektor mérethez A tartót 80 fokban meg lehet dönteni a DS2 eszköz független ahsználatához DS EUI/UI ADAPTER: SCANIA/YANMAR EUI/UI ADAPTER: VOLVO/JOHN DEERE EUI/UI ADAPTER: VW/AUDI PDE COIL EUI/UI ADAPTER: VW/AUDI PDE PIEZO EUI/UI ADAPTER: CUMMINS CELECT W/UAS nyomásszabályzóval EUI/UI ADAPTER do ACTROS MBE EUI/UI ADAPTER do ATEGO MB EUI/UI ADAPTER do MACK E-TECH Rekesz anyaga CE Richtlinie 89/336 EWG (EEC) CE Richtlinie 73/23 EWG (EEC) PIMK-100 áramlásmérési készlet piezoelektromos injektorokhoz Rozsdamentes acél igen igen Besorolás IP 23 Készülék a piezoelektromos injektorok visszatérő áramlási mennyiségének méréséhez Átlátszó figyelőüveg az üzemanyag színének megfigyeléséhez esetleges szennyeződés esetére Felcserélhető nyomásmérők a különböző mennyiségek méréséhez Alkalmas a piacon található legtöbb injektorhoz ALKALMAZÁS BOSCH és VDO/SIEMENS injectorok : Bar DELPHI injektorok: Bar A KÉSZLET TARTALMA: - 1 eszköz, kúpos adapter, gyorscsatlakozó Egy nyomáselengedő szelep - 1 mérőműszer 63, mérési tartomány bar - 1 mérőműszer 63, mérési tartomány bar - CZ01 tömlőkészlet VDO/SIEMENS injektorok csatlakoztatásához - CZ01 tömlőkészlet BOSCH injektorok csatlakoztatásához - CZ01 tömlőkészlet DELPHI injektorok csatlakoztatásához - Műanyag szállítótok 30 31

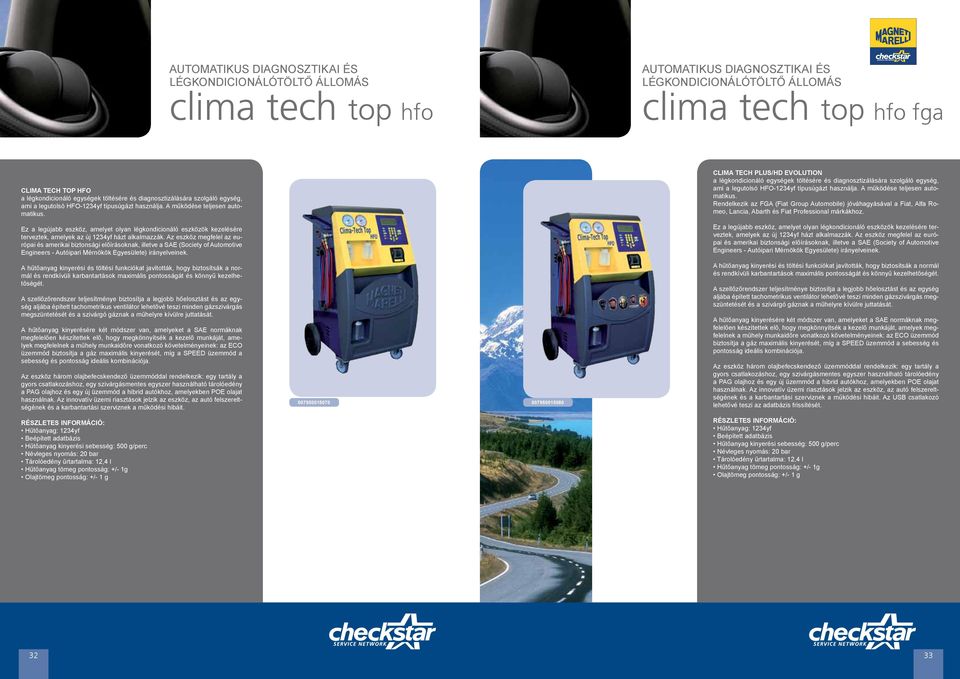

17 AUTOMATIKUS DIAGNOSZTIKAI ÉS LÉGKONDICIONÁLÓTÖLTŐ ÁLLOMÁS clima tech top hfo AUTOMATIKUS DIAGNOSZTIKAI ÉS LÉGKONDICIONÁLÓTÖLTŐ ÁLLOMÁS clima tech top hfo fga CLIMA TECH TOP HFO a légkondicionáló egységek töltésére és diagnosztizálására szolgáló egység, ami a legutolsó HFO-1234yf típusúgázt használja. A működése teljesen automatikus. Ez a legújabb eszköz, amelyet olyan légkondicionáló eszközök kezelésére terveztek, amelyek az új 1234yf házt alkalmazzák. Az eszköz megfelel az európai és amerikai biztonsági előírásoknak, illetve a SAE (Society of Automotive Engineers - Autóipari Mérnökök Egyesülete) irányelveinek. CLIMA TECH PLUS/HD EVOLUTION a légkondicionáló egységek töltésére és diagnosztizálására szolgáló egység, ami a legutolsó HFO-1234yf típusúgázt használja. A működése teljesen automatikus. Rendelkezik az FGA (Fiat Group Automobile) jóváhagyásával a Fiat, Alfa Romeo, Lancia, Abarth és Fiat Professional márkákhoz. Ez a legújabb eszköz, amelyet olyan légkondicionáló eszközök kezelésére terveztek, amelyek az új 1234yf házt alkalmazzák. Az eszköz megfelel az európai és amerikai biztonsági előírásoknak, illetve a SAE (Society of Automotive Engineers - Autóipari Mérnökök Egyesülete) irányelveinek. A hűtőanyag kinyerési és töltési funkciókat javították, hogy biztosítsák a normál és rendkívüli karbantartások maximális pontosságát és könnyű kezelhetőségét. A szellőzőrendszer teljesítménye biztosítja a legjobb hőelosztást és az egység aljába épített tachometrikus ventilátor lehetővé teszi minden gázszivárgás megszüntetését és a szivárgó gáznak a műhelyre kívülre juttatását. A hűtőanyag kinyerésére két módszer van, amelyeket a SAE normáknak megfelelően készítettek elő, hogy megkönnyítsék a kezelő munkáját, amelyek megfelelnek a műhely munkaidőre vonatkozó követelményeinek: az ECO üzemmód biztosítja a gáz maximális kinyerését, míg a SPEED üzemmód a sebesség és pontosság ideális kombinációja. Az eszköz három olajbefecskendező üzemmóddal rendelkezik: egy tartály a gyors csatlakozáshoz, egy szivárgásmentes egyszer használható tárolóedény a PAG olajhoz és egy új üzemmód a hibrid autókhoz, amelyekben POE olajat használnak. Az innovatív üzemi riasztások jelzik az eszköz, az autó felszereltségének és a karbantartási szerviznek a működési hibáit. RÉSZLETES INFORMÁCIÓ: Hűtőanyag: 1234yf Beépített adatbázis Hűtőanyag kinyerési sebesség: 500 g/perc Névleges nyomás: 20 bar Tárolóedény űrtartalma: 12,4 l Hűtőanyag tömeg pontosság: +/- 1g Olajtömeg pontosság: +/- 1 g A hűtőanyag kinyerési és töltési funkciókat javították, hogy biztosítsák a normál és rendkívüli karbantartások maximális pontosságát és könnyű kezelhetőségét. A szellőzőrendszer teljesítménye biztosítja a legjobb hőelosztást és az egység aljába épített tachometrikus ventilátor lehetővé teszi minden gázszivárgás megszüntetését és a szivárgó gáznak a műhelyre kívülre juttatását. A hűtőanyag kinyerésére két módszer van, amelyeket a SAE normáknak megfelelően készítettek elő, hogy megkönnyítsék a kezelő munkáját, amelyek megfelelnek a műhely munkaidőre vonatkozó követelményeinek: az ECO üzemmód biztosítja a gáz maximális kinyerését, míg a SPEED üzemmód a sebesség és pontosság ideális kombinációja. Az eszköz három olajbefecskendező üzemmóddal rendelkezik: egy tartály a gyors csatlakozáshoz, egy szivárgásmentes egyszer használható tárolóedény a PAG olajhoz és egy új üzemmód a hibrid autókhoz, amelyekben POE olajat használnak. Az innovatív üzemi riasztások jelzik az eszköz, az autó felszereltségének és a karbantartási szerviznek a működési hibáit. Az USB csatlakozó lehetővé teszi az adatbázis frissítését. RÉSZLETES INFORMÁCIÓ: Hűtőanyag: 1234yf Beépített adatbázis Hűtőanyag kinyerési sebesség: 500 g/perc Névleges nyomás: 20 bar Tárolóedény űrtartalma: 12,4 l Hűtőanyag tömeg pontosság: +/- 1g Olajtömeg pontosság: +/- 1 g 32 33

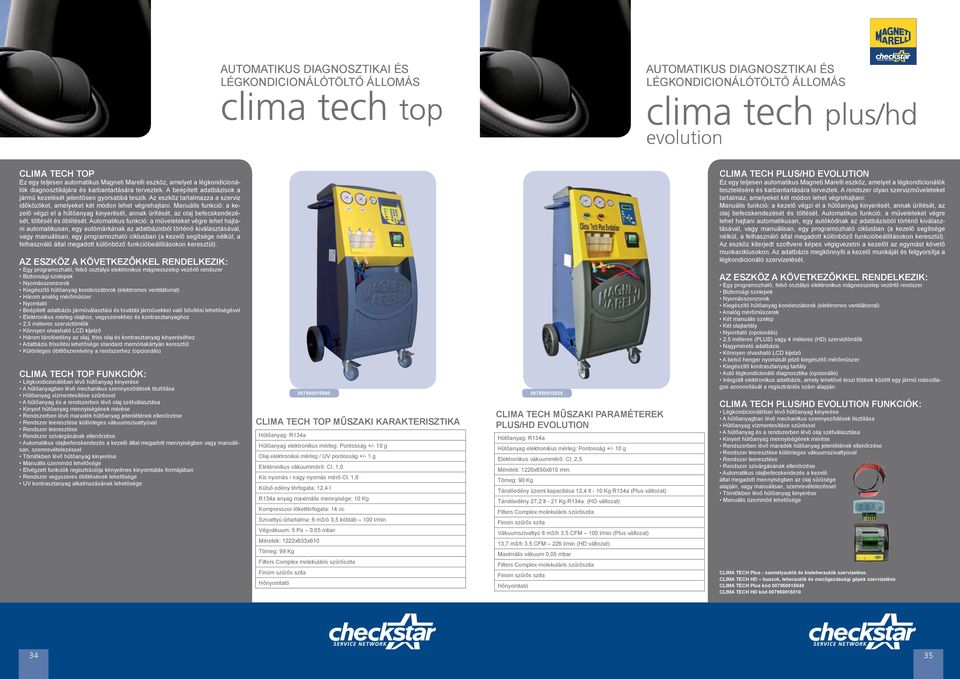

18 AUTOMATIKUS DIAGNOSZTIKAI ÉS LÉGKONDICIONÁLÓTÖLTŐ ÁLLOMÁS clima tech top AUTOMATIKUS DIAGNOSZTIKAI ÉS LÉGKONDICIONÁLÓTÖLTŐ ÁLLOMÁS clima tech plus/hd evolution CLIMA TECH TOP Ez egy teljesen automatikus Magneti Marelli eszköz, amelyet a légkondicionálók diagnosztikájára és karbantartására terveztek. A beépített adatbázisok a jármű kezelését jelentősen gyorsabbá teszik. Az eszköz tartalmazza a szerviz időközöket, amelyeket két módon lehet végrehajtani. Manuális funkció: a kezelő végzi el a hűtőanyag kinyerését, annak ürítését, az olaj befecskendezését, töltését és öblítését. Automatikus funkció: a műveleteket végre lehet hajtani automatikusan, egy autómárkának az adatbázisból történő kiválasztásával, vagy manuálisan, egy programozható ciklusban (a kezelő segítsége nélkül, a felhasználó által megadott különböző funkcióbeállításokon keresztül). AZ ESZKÖZ A KÖVETKEZŐKKEL RENDELKEZIK: Egy programozható, felső osztályú elektronikus mágnesszelep vezérlő rendszer Biztonsági szelepek Nyomásszenzorok Kiegészítő hűtőanyag kondenzátorok (elektromos ventilátorral) Három analóg mérőműszer Nyomtató Beépített adatbázis járműválasztási és további járművekkel való bővítési lehetőségével Elektronikus mérleg olajhoz, vegyszerekhez és kontrasztanyaghoz 2,5 méteres szerviztömlők Könnyen olvasható LCD kijelző Három tárolóedény az olaj, friss olaj és kontrasztanyag kinyeréséhez Adatbázis frissítési lehetősége standard memóriakártyán keresztül Különleges öblítőszerelvény a rendszerhez (opcionális) CLIMA TECH TOP FUNKCIÓK: Légkondicionálóban lévő hűtőanyag kinyerése A hűtőanyagban lévő mechanikus szennyeződések tisztítása Hűtőanyag vízmentesítése szűréssel A hűtőanyag és a rendszerben lévő olaj szétválasztása Kinyert hűtőanyag mennyiségének mérése Rendszerben lévő maradék hűtőanyag jelenlétének ellenőrzése Rendszer leeresztése különleges vákuumszivattyúval Rendszer leeresztése Rendszer szivárgásának ellenőrzése Automatikus olajbefecskendezés a kezelő által megadott mennyiségben vagy manuálisan, szemrevételezéssel Tömlőkben lévő hűtőanyag kinyerése Manuális üzemmód lehetősége Elvégzett funkciók regisztrációja kényelmes kinyomtatás formájában Rendszer vegyszeres öblítésének lehetősége UV kontrasztanyag alkalmazásának lehetősége CLIMA TECH TOP MŰSZAKI KARAKTERISZTIKA Hűtőanyag: R134a Hűtőanyag elektronikus mérleg: Pontosság +/- 10 g Olaj elektronikai mérleg / UV pontosság +/- 1 g Elektronikus vákuummérő: Cl. 1,0 Kis nyomás / nagy nyomás mérő Cl. 1,6 Külső edény térfogata: 12,4 l R134a anyag maximális mennyisége: 10 Kg Kompresszor lökettérfogata: 14 cc Szivattyú űrtartalma: 6 m3/ó 3,5 köbláb 100 l/min Végvákuum: 5 Pa 0,05 mbar Méretek: 1222x653x610 Tömeg: 99 Kg Filters Complex molekuláris szűrőszita Finom szűrős szita Hőnyomtató CLIMA TECH MŰSZAKI PARAMÉTEREK PLUS/HD EVOLUTION Hűtőanyag: R134a Hűtőanyag elektronikus mérleg: Pontosság +/- 10 g Elektronikus vákuummérő: Cl. 2,5 Méretek: 1220x650x610 mm. Tömeg: 90 Kg Tárolóedény üzemi kapacitása 12,4 lt - 10 Kg R134a (Plus változat) Tárolóedény 27,2 lt - 21 Kg R134a. (HD változat) Filters Complex molekuláris szűrőszita Finom szűrős szita Vákuumszivattyú 6 m3/h 3.5 CFM 100 l/min (Plus változat) 13,7 m3/h 3.5 CFM 226 l/min (HD változat). Maximális vákuum 0,05 mbar Filters Complex molekuláris szűrőszita Finom szűrős szita Hőnyomtató CLIMA TECH PLUS/HD EVOLUTION Ez egy teljesen automatikus Magneti Marelli eszköz, amelyet a légkondicionálók tesztelésére és karbantartására terveztek. A rendszer olyan szervizműveleteket tartalmaz, amelyeket két módon lehet végrehajtani: Manuális funkció: a kezelő végzi el a hűtőanyag kinyerését, annak ürítését, az olaj befecskendezését és töltését. Automatikus funkció: a műveleteket végre lehet hajtani automatikusan, egy autókódnak az adatbázisból történő kiválasztásával, vagy manuálisan, egy programozható ciklusban (a kezelő segítsége nélkül, a felhasználó által megadott különböző funkcióbeállításokon keresztül). Az eszköz kiterjedt szoftvere képes végigvezetni a kezelőt az egymást követő munkaciklusokon. Az adatbázis megkönnyíti a kezelő munkáját és felgyorsítja a légkondicionáló szervizelését. AZ ESZKÖZ A KÖVETKEZŐKKEL RENDELKEZIK: Egy programozható, felső osztályú elektronikus mágnesszelep vezérlő rendszer Biztonsági szelepek Nyomásszenzorok Kiegészítő hűtőanyag kondenzátorok (elektromos ventilátorral) Analóg mérőműszerek Két manuális szelep Két olajtartály Nyomtató (opcionális) 2,5 méteres (PLUS) vagy 4 méteres (HD) szerviztömlők Nagyméretű adatbázis Könnyen olvasható LCD kijelző A belső henger nyomását jelző kiegészítő mérőműszer Kiegészítő kontrasztanyag tartály Autó légkondicionáló diagnosztika (opcionális) Integrált elektronikus adatbázis, amely lehetővé teszi többek között egy jármű másodlagos azonosítását a regisztrációs szám alapján. CLIMA TECH PLUS/HD EVOLUTION FUNKCIÓK: Légkondicionálóban lévő hűtőanyag kinyerése A hűtőanyagban lévő mechanikus szennyeződések tisztítása Hűtőanyag vízmentesítése szűréssel A hűtőanyag és a rendszerben lévő olaj szétválasztása Kinyert hűtőanyag mennyiségének mérése Rendszerben lévő maradék hűtőanyag jelenlétének ellenőrzése Rendszer leeresztése különleges vákuumszivattyúval Rendszer leeresztése Rendszer szivárgásának ellenőrzése Automatikus olajbefecskendezés a kezelő által megadott mennyiségben az olaj sűrűsége alapján, vagy manuálisan, szemrevételezéssel Tömlőkben lévő hűtőanyag kinyerése Manuális üzemmód lehetősége CLIMA TECH Plus - személyautók és kisteherautók szervizelése. CLIMA TECH HD buszok, teherautók és mezőgazdasági gépek szervizelése CLIMA TECH Plus kód CLIMA TECH HD kód

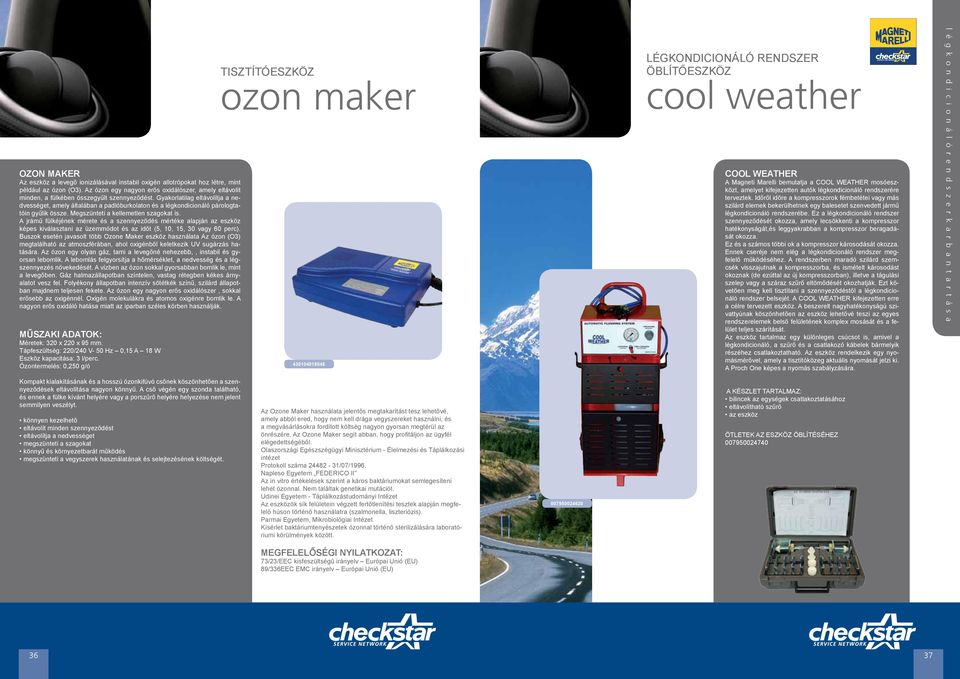

19 OZON MAKER Az eszköz a levegő ionizálásával instabil oxigén allotrópokat hoz létre, mint például az ózon (O3). Az ózon egy nagyon erős oxidálószer, amely eltávolít minden, a fülkében összegyűlt szennyeződést. Gyakorlatilag eltávolítja a nedvességet, amely általában a padlóburkolaton és a légkondicionáló párologtatóin gyűlik össze. Megszünteti a kellemetlen szagokat is. A jrámű fülkéjének mérete és a szennyeződés mértéke alapján az eszköz képes kiválasztani az üzemmódot és az időt (5, 10, 15, 30 vagy 60 perc). Buszok esetén javasolt több Ozone Maker eszköz használata Az ózon (O3) megtalálható az atmoszférában, ahol oxigénből keletkezik UV sugárzás hatására. Az ózon egy olyan gáz, tami a levegőné nehezebb,, instabil és gyorsan lebomlik. A lebomlás felgyorsítja a hőmérséklet, a nedvesség és a légszennyezés növekedését. A vízben az ózon sokkal gyorsabban bomlik le, mint a levegőben. Gáz halmazállapotban színtelen, vastag rétegben kékes árnyalatot vesz fel. Folyékony állapotban intenzív sötétkék színű, szilárd állapotban majdnem teljesen fekete. Az ózon egy nagyon erős oxidálószer, sokkal erősebb az oxigénnél. Oxigén molekulákra és atomos oxigénre bomlik le. A nagyon erős oxidáló hatása miatt az iparban széles körben használják. MŰSZAKI ADATOK: Méretek: 320 x 220 x 95 mm. Tápfeszültség: 220/240 V- 50 Hz 0,15 A 18 W Eszköz kapacitása: 3 l/perc. Ózontermelés: 0,250 g/ó TISZTÍTÓESZKÖZ ozon maker LÉGKONDICIONÁLÓ RENDSZER ÖBLÍTŐESZKÖZ cool weather COOL WEATHER A Magneti Marelli bemutatja a COOL WEATHER mosóeszközt, amelyet kifejezetten autók légkondicionáló rendszerére terveztek. Időről időre a kompresszorok fémbetétei vagy más szilárd elemek bekerülhetnek egy balesetet szenvedett jármű légkondicionáló rendszerébe. Ez a légkondicionáló rendszer szennyeződését okozza, amely lecsökkenti a kompresszor hatékonyságát,és leggyakrabban a kompresszor beragadását okozza. Ez és a számos többi ok a kompresszor károsodását okozza. Ennek cseréje nem elég a légkondicionáló rendszer megfelelő működéséhez. A rendszerben maradó szilárd szemcsék visszajutnak a kompresszorba, és ismételt károsodást okoznak (de ezúttal az új kompresszorban), illetve a tágulási szelep vagy a száraz szűrő eltömődését okozhatják. Ezt követően meg kell tisztítani a szennyeződéstől a légkondicionáló rendszer belsejét. A COOL WEATHER kifejezetten erre a célre tervezett eszköz. A beszerelt nagyhatékonyságú szivattyúnak köszönhetően az eszköz lehetővé teszi az egyes rendszerelemek belső felületének komplex mosását és a felület teljes szárítását. Az eszköz tartalmaz egy különleges csúcsot is, amivel a légkondicionáló, a szűrő és a csatlakozó kábelek bármelyik részéhez csatlakoztatható. Az eszköz rendelkezik egy nyomásmérővel, amely a tisztítóközeg aktuális nyomását jelzi ki. A Proch One képes a nyomás szabályzására. l é g k o n d i c i o n á l ó r e n d s z e r k a r b a n t a r t á s a Kompakt kialakításának és a hosszú ózonkifúvó csőnek köszönhetően a szennyeződések eltávolítása nagyon könnyű. A cső végén egy szonda található, és ennek a fülke kívánt helyére vagy a porszűrő helyére helyezése nem jelent semmilyen veszélyt. könnyen kezelhető eltávolít minden szennyeződést eltávolítja a nedvességet megszünteti a szagokat könnyű és környezetbarát működés megszünteti a vegyszerek használatának és selejtezésének költségét. Az Ozone Maker használata jelentős megtakarítást tesz lehetővé, amely abból ered, hogy nem kell drága vegyszereket használni, és a megvásárlásokra fordított költség nagyon gyorsan megtérül az önrészére. Az Ozone Maker segít abban, hogy profitáljon az ügyfél elégedettségéből. Olaszországi Egészszégügyi Minisztérium - Élelmezési és Táplálkozási intézet Protokoll száma /07/1996. Napleso Egyetem FEDERICO II Az in vitro értékelések szerint a káros baktáriumokat semlegesíteni lehet ózonnal. Nem találtak genetikai mutációt. Udinei Egyetem - Táplálkozástudományi Intézet Az eszközök sík felületein végzett fertőtlenítési tesztek alapján megfelelő húson történő használatra (szalmonella, liszteriózis). Parmai Egyetem, Mikrobiológiai Intézet Kísérlet baktáriumtenyészetek ózonnal történő sterilizálására laboratóriumi körülmények között A KÉSZLET TARTALMAZ: bilincek az egységek csatlakoztatásához eltávolítható szűrő az eszköz ÖTLETEK AZ ESZKÖZ ÖBLÍTÉSÉHEZ MEGFELELŐSÉGI NYILATKOZAT: 73/23/EEC kisfeszültségű irányelv Európai Unió (EU) 89/336EEC EMC irányelv Európai Unió (EU) 36 37

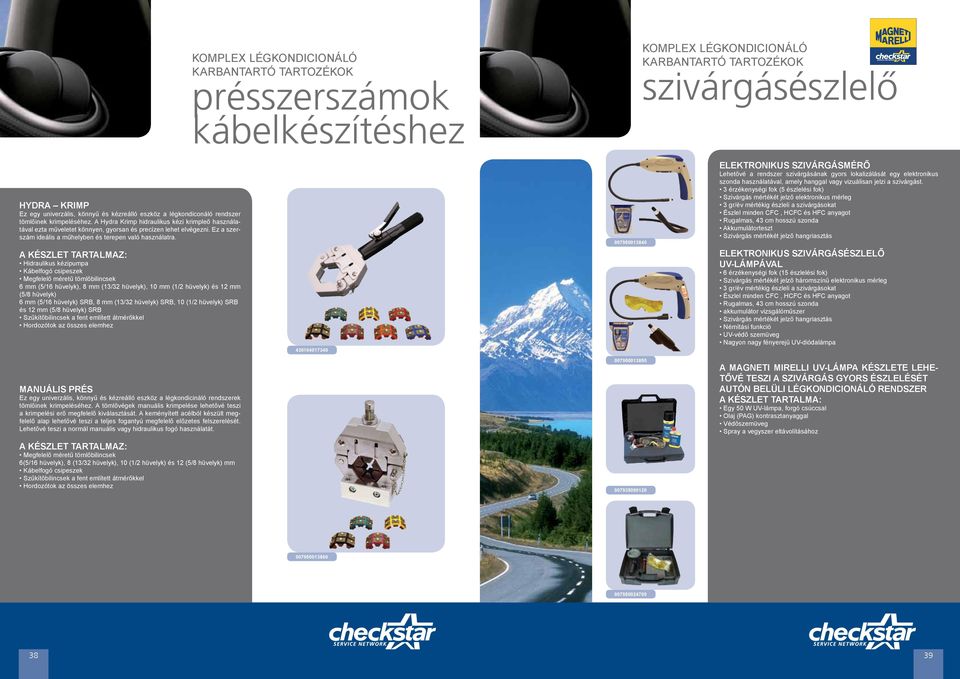

20 KOMPLEX LÉGKONDICIONÁLÓ KARBANTARTÓ TARTOZÉKOK présszerszámok kábelkészítéshez KOMPLEX LÉGKONDICIONÁLÓ KARBANTARTÓ TARTOZÉKOK szivárgásészlelő Hydra Krimp Ez egy univerzális, könnyű és kézreálló eszköz a légkondiconáló rendszer tömlőinek krimpeléséhez. A Hydra Krimp hidraulikus kézi krimpleő használatával ezta műveletet könnyen, gyorsan és precízen lehet elvégezni. Ez a szerszám ideális a műhelyben és terepen való használatra. A KÉSZLET TARTALMAZ: Hidraulikus kézipumpa Kábelfogó csipeszek Megfelelő méretű tömlőbilincsek 6 mm (5/16 hüvelyk), 8 mm (13/32 hüvelyk), 10 mm (1/2 hüvelyk) és 12 mm (5/8 hüvelyk) 6 mm (5/16 hüvelyk) SRB, 8 mm (13/32 hüvelyk) SRB, 10 (1/2 hüvelyk) SRB és 12 mm (5/8 hüvelyk) SRB Szűkítőbilincsek a fent említett átmérőkkel Hordozótok az összes elemhez ELEKTRONIKUS SZIVÁRGÁSMÉRŐ Lehetővé a rendszer szivárgásának gyors lokalizálását egy elektronikus szonda használatával, amely hanggal vagy vizuálisan jelzi a szivárgást. 3 érzékenységi fok (5 észlelési fok) Szivárgás mértékét jelző elektronikus mérleg 3 gr/év mértékig észleli a szivárgásokat Észlel minden CFC, HCFC és HFC anyagot Rugalmas, 43 cm hosszú szonda Akkumulátorteszt Szivárgás mértékét jelző hangriasztás ELEKTRONIKUS SZIVÁRGÁSÉSZLELŐ UV-LÁMPÁVAL 6 érzékenységi fok (15 észlelési fok) Szivárgás mértékét jelző háromszínű elektronikus mérleg 3 gr/év mértékig észleli a szivárgásokat Észlel minden CFC, HCFC és HFC anyagot Rugalmas, 43 cm hosszú szonda akkumulátor vizsgálóműszer Szivárgás mértékét jelző hangriasztás Némítási funkció UV-védő szemüveg Nagyon nagy fényerejű UV-diódalámpa MANUÁLIS PRÉS Ez egy univerzális, könnyű és kézreálló eszköz a légkondicináló rendszerek tömlőinek krimpeléséhez. A tömlővégek manuális krimpelése lehetővé teszi a krimpelési erő megfelelő kiválasztását. A keményített acélból készült megfelelő alap lehetővé teszi a teljes fogantyú megfelelő előzetes felszerelését. Lehetővé teszi a normál manuális vagy hidraulikus fogó használatát A MAGNETI MIRELLI UV-LÁMPA KÉSZLETE LEHE- TŐVÉ TESZI A SZIVÁRGÁS GYORS ÉSZLELÉSÉT AUTÓN BELÜLI LÉGKONDICIONÁLÓ RENDSZER A KÉSZLET TARTALMA: Egy 50 W UV-lámpa, forgó csúccsal Olaj (PAG) kontrasztanyaggal Védőszemüveg Spray a vegyszer eltávolításához A KÉSZLET TARTALMAZ: Megfelelő méretű tömlőbilincsek 6(5/16 hüvelyk), 8 (13/32 hüvelyk), 10 (1/2 hüvelyk) és 12 (5/8 hüvelyk) mm Kábelfogó csipeszek Szűkítőbilincsek a fent említett átmérőkkel Hordozótok az összes elemhez
