1 Egy mindenkiért mindenki eggyel: Vezérlőegység-diagnosztika a Bosch új KTS 200-asával Bosch diagnosztika ESI[tronic] szoftver Diagnosztikai berendezések Szervizoktatás Műszaki tanácsadás

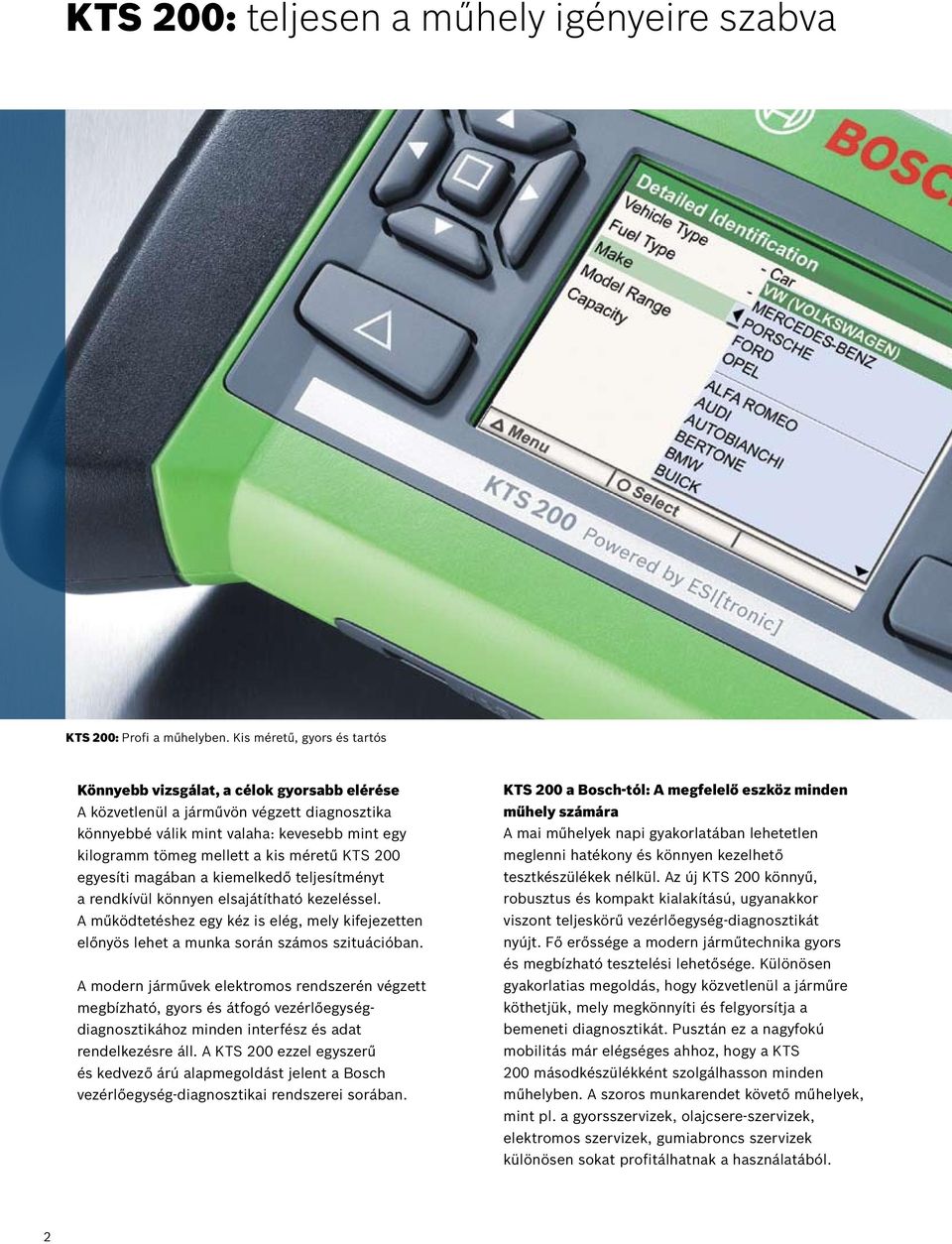

2 KTS 200: teljesen a műhely igényeire szabva KTS 200: Profi a műhelyben. Kis méretű, gyors és tartós Könnyebb vizsgálat, a célok gyorsabb elérése A közvetlenül a járművön végzett diagnosztika könnyebbé válik mint valaha: kevesebb mint egy kilogramm tömeg mellett a kis méretű KTS 200 egyesíti magában a kiemelkedő teljesítményt a rendkívül könnyen elsajátítható kezeléssel. A működtetéshez egy kéz is elég, mely kifejezetten előnyös lehet a munka során számos szituációban. A modern járművek elektromos rendszerén végzett megbízható, gyors és átfogó vezérlőegységdiagnosztikához minden interfész és adat rendelkezésre áll. A KTS 200 ezzel egyszerű és kedvező árú alapmegoldást jelent a Bosch vezérlőegység-diagnosztikai rendszerei sorában. KTS 200 a Bosch-tól: A megfelelő eszköz minden műhely számára A mai műhelyek napi gyakorlatában lehetetlen meglenni hatékony és könnyen kezelhető tesztkészülékek nélkül. Az új KTS 200 könnyű, robusztus és kompakt kialakítású, ugyanakkor viszont teljeskörű vezérlőegység-diagnosztikát nyújt. Fő erőssége a modern járműtechnika gyors és megbízható tesztelési lehetősége. Különösen gyakorlatias megoldás, hogy közvetlenül a járműre köthetjük, mely megkönnyíti és felgyorsítja a bemeneti diagnosztikát. Pusztán ez a nagyfokú mobilitás már elégséges ahhoz, hogy a KTS 200 másodkészülékként szolgálhasson minden műhelyben. A szoros munkarendet követő műhelyek, mint pl. a gyorsszervizek, olajcsere-szervizek, elektromos szervizek, gumiabroncs szervizek különösen sokat profitálhatnak a használatából. 2

méretű KTS 200 egyesíti magában a kiemelkedő teljesítményt a rendkívül könnyen elsajátítható kezeléssel.

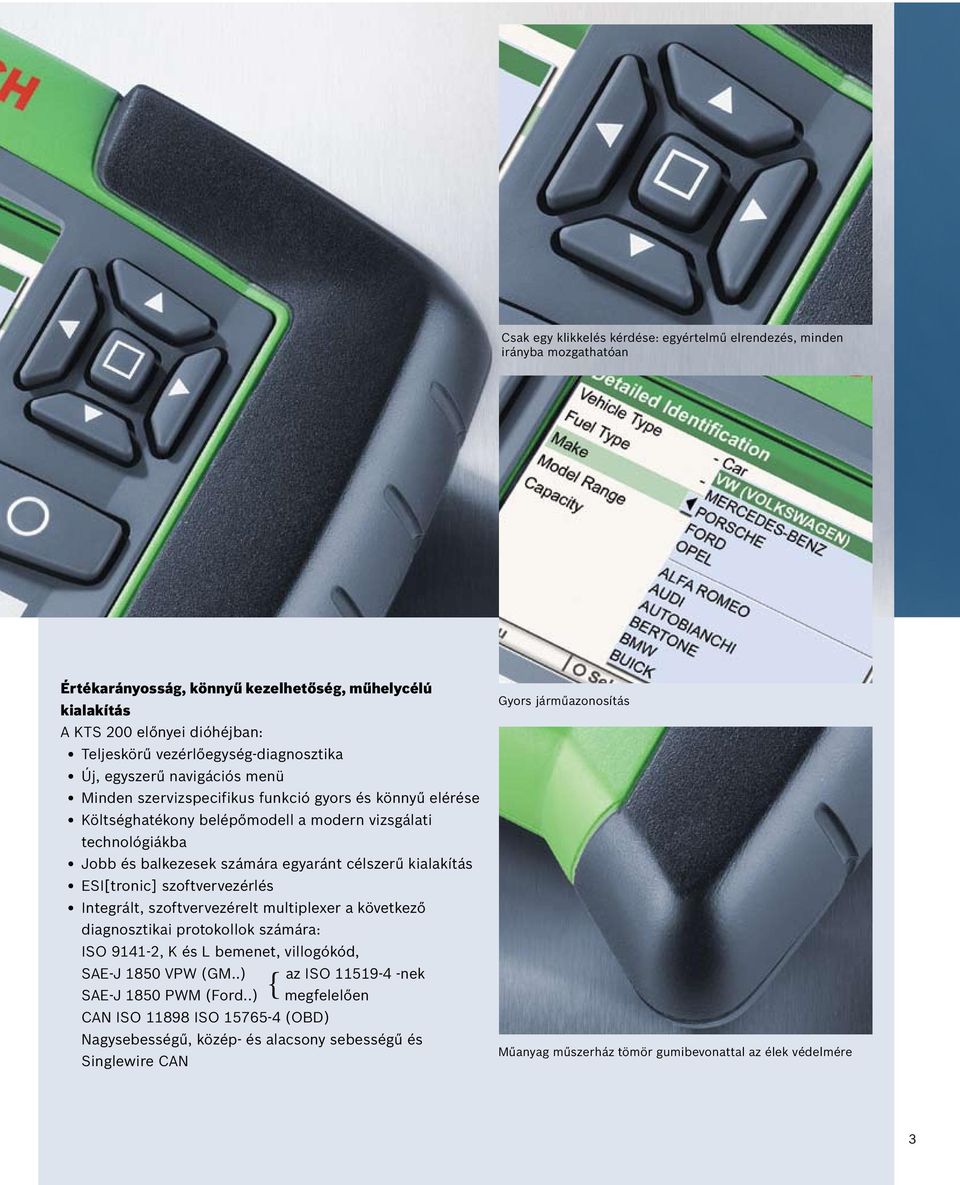

3 Csak egy klikkelés kérdése: egyértelmű elrendezés, minden irányba mozgathatóan Értékarányosság, könnyű kezelhetőség, műhelycélú kialakítás A KTS 200 előnyei dióhéjban: Teljeskörű vezérlőegység-diagnosztika Új, egyszerű navigációs menü Minden szervizspecifikus funkció gyors és könnyű elérése Költséghatékony belépőmodell a modern vizsgálati technológiákba Jobb és balkezesek számára egyaránt célszerű kialakítás ESI[tronic] szoftvervezérlés Integrált, szoftvervezérelt multiplexer a következő diagnosztikai protokollok számára: ISO , K és L bemenet, villogókód, SAE-J 1850 VPW (GM..) SAE-J 1850 PWM (Ford..) az ISO nek megfelelően CAN ISO ISO (OBD) Nagysebességű, közép- és alacsony sebességű és Singlewire CAN { Gyors járműazonosítás Műanyag műszerház tömör gumibevonattal az élek védelmére 3

számára egyaránt célszerű kialakítás ESI[tronic] szoftvervezérlés Integrált, szoftvervezérelt multiplexer a következő diagnosztikai protokollok számára: ISO 9141-2, K és L bemenet, villogókód, SAE-J

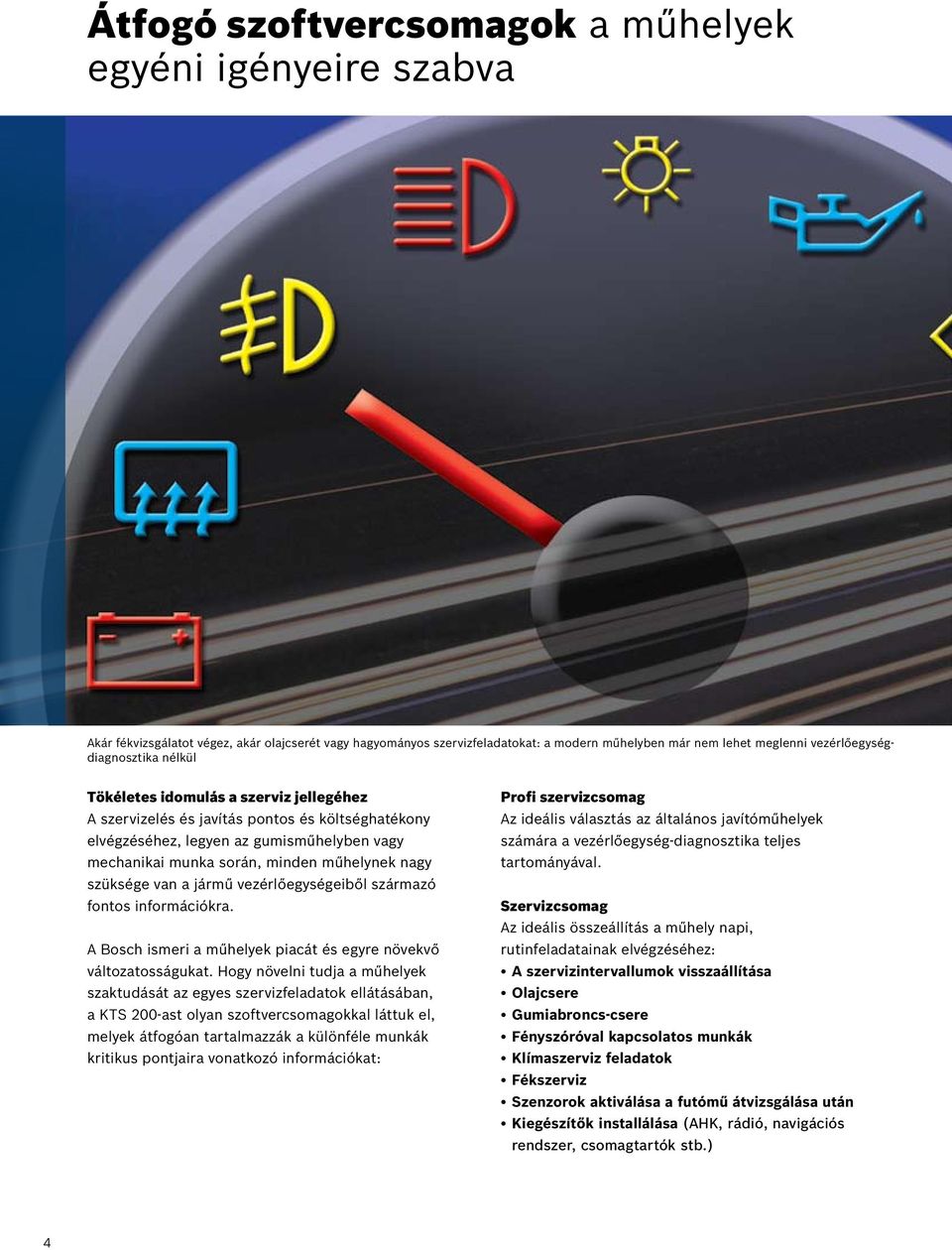

4 Átfogó szoftvercsomagok a műhelyek egyéni igényeire szabva Akár fékvizsgálatot végez, akár olajcserét vagy hagyományos szervizfeladatokat: a modern műhelyben már nem lehet meglenni vezérlőegységdiagnosztika nélkül Tökéletes idomulás a szerviz jellegéhez A szervizelés és javítás pontos és költséghatékony elvégzéséhez, legyen az gumisműhelyben vagy mechanikai munka során, minden műhelynek nagy szüksége van a jármű vezérlőegységeiből származó fontos információkra. A Bosch ismeri a műhelyek piacát és egyre növekvő változatosságukat. Hogy növelni tudja a műhelyek szaktudását az egyes szervizfeladatok ellátásában, a KTS 200-ast olyan szoftvercsomagokkal láttuk el, melyek átfogóan tartalmazzák a különféle munkák kritikus pontjaira vonatkozó információkat: Profi szervizcsomag Az ideális választás az általános javítóműhelyek számára a vezérlőegység-diagnosztika teljes tartományával. Szervizcsomag Az ideális összeállítás a műhely napi, rutinfeladatainak elvégzéséhez: A szervizintervallumok visszaállítása Olajcsere Gumiabroncs-csere Fényszóróval kapcsolatos munkák Klímaszerviz feladatok Fékszerviz Szenzorok aktiválása a futómű átvizsgálása után Kiegészítők installálása (AHK, rádió, navigációs rendszer, csomagtartók stb.) 4

műhelynek nagy szüksége van a jármű vezérlőegységeiből származó fontos információkra. A Bosch ismeri a műhelyek piacát és egyre növekvő változatosságukat.

5 Automatikus fékfolyadék-leeresztés Fékvizsgálat: Folyadék-leeresztés egy gombnyomásra Olajminőség-ellenőrzés Olaj ellenőrzés: a szint és minőség mindig kontroll alatt Az automata fényszórómagasság-állító berendezés pontos beállítása Pontos fényszóró-beállítás 5

ellenőrzés: a szint és minőség mindig kontroll alatt Az automata

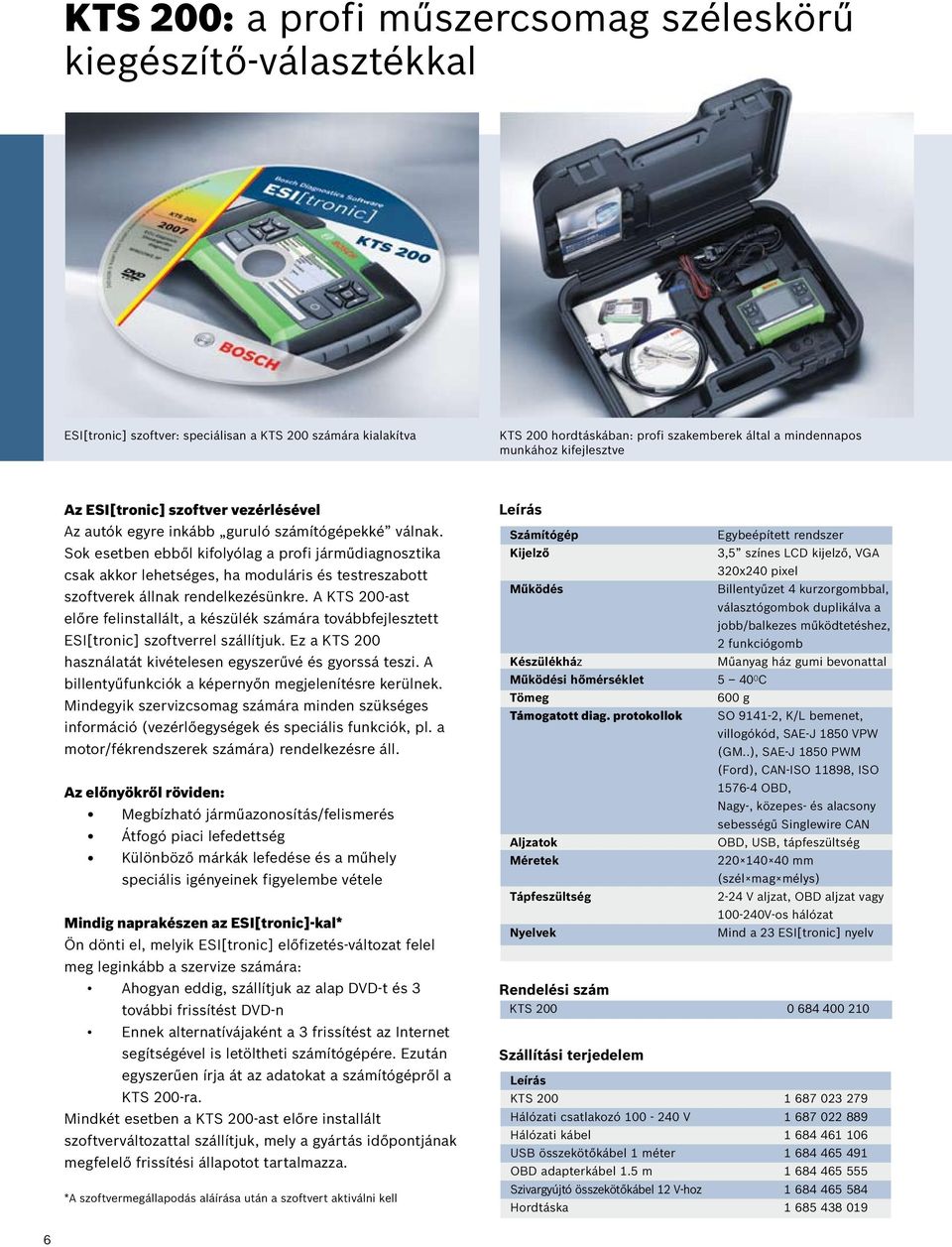

6 KTS 200: a profi műszercsomag széleskörű kiegészítő-választékkal ESI[tronic] szoftver: speciálisan a KTS 200 számára kialakítva KTS 200 hordtáskában: profi szakemberek által a mindennapos munkához kifejlesztve Az ESI[tronic] szoftver vezérlésével Az autók egyre inkább guruló számítógépekké válnak. Sok esetben ebből kifolyólag a profi járműdiagnosztika csak akkor lehetséges, ha moduláris és testreszabott szoftverek állnak rendelkezésünkre. A KTS 200-ast előre felinstallált, a készülék számára továbbfejlesztett ESI[tronic] szoftverrel szállítjuk. Ez a KTS 200 használatát kivételesen egyszerűvé és gyorssá teszi. A billentyűfunkciók a képernyőn megjelenítésre kerülnek. Mindegyik szervizcsomag számára minden szükséges információ (vezérlőegységek és speciális funkciók, pl. a motor/fékrendszerek számára) rendelkezésre áll. Az előnyökről röviden: Megbízható járműazonosítás/felismerés Átfogó piaci lefedettség Különböző márkák lefedése és a műhely speciális igényeinek figyelembe vétele Mindig naprakészen az ESI[tronic]-kal* Ön dönti el, melyik ESI[tronic] előfizetés-változat felel meg leginkább a szervize számára: Ahogyan eddig, szállítjuk az alap DVD-t és 3 további frissítést DVD-n Ennek alternatívájaként a 3 frissítést az Internet segítségével is letöltheti számítógépére. Ezután egyszerűen írja át az adatokat a számítógépről a KTS 200-ra. Mindkét esetben a KTS 200-ast előre installált szoftverváltozattal szállítjuk, mely a gyártás időpontjának megfelelő frissítési állapotot tartalmazza. *A szoftvermegállapodás aláírása után a szoftvert aktiválni kell Leírás Számítógép Egybeépített rendszer Kijelző 3,5 színes LCD kijelző, VGA 320x240 pixel Működés Billentyűzet 4 kurzorgombbal, választógombok duplikálva a jobb/balkezes működtetéshez, 2 funkciógomb Készülékház Műanyag ház gumi bevonattal Működési hőmérséklet C Tömeg 600 g Támogatott diag. protokollok SO , K/L bemenet, villogókód, SAE-J 1850 VPW (GM..), SAE-J 1850 PWM (Ford), CAN-ISO 11898, ISO OBD, Nagy-, közepes- és alacsony sebességű Singlewire CAN Aljzatok OBD, USB, tápfeszültség Méretek mm (szél mag mélys) Tápfeszültség 2-24 V aljzat, OBD aljzat vagy V-os hálózat Nyelvek Mind a 23 ESI[tronic] nyelv Rendelési szám KTS Szállítási terjedelem Leírás KTS Hálózati csatlakozó V Hálózati kábel USB összekötőkábel 1 méter OBD adapterkábel 1.5 m Szivargyújtó összekötőkábel 12 V-hoz Hordtáska

Sok esetben ebből kifolyólag a profi járműdiagnosztika csak akkor lehetséges, ha moduláris és testreszabott szoftverek állnak rendelkezésünkre.

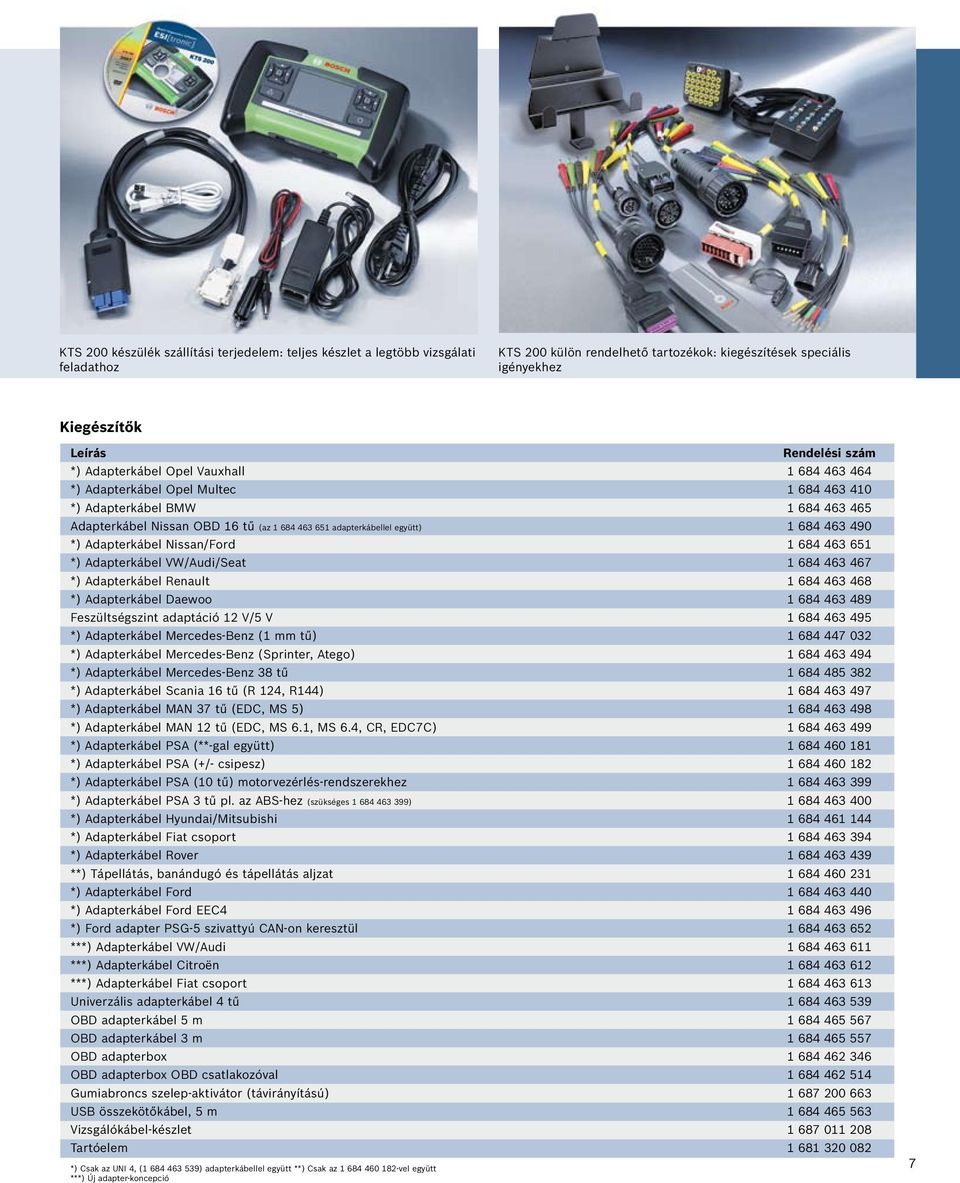

7 KTS 200 készülék szállítási terjedelem: teljes készlet a legtöbb vizsgálati feladathoz KTS 200 külön rendelhető tartozékok: kiegészítések speciális igényekhez Kiegészítők Leírás Rendelési szám *) Adapterkábel Opel Vauxhall *) Adapterkábel Opel Multec *) Adapterkábel BMW Adapterkábel Nissan OBD 16 tű (az adapterkábellel együtt) *) Adapterkábel Nissan/Ford *) Adapterkábel VW/Audi/Seat *) Adapterkábel Renault *) Adapterkábel Daewoo Feszültségszint adaptáció 12 V/5 V *) Adapterkábel Mercedes-Benz (1 mm tű) *) Adapterkábel Mercedes-Benz (Sprinter, Atego) *) Adapterkábel Mercedes-Benz 38 tű *) Adapterkábel Scania 16 tű (R 124, R144) *) Adapterkábel MAN 37 tű (EDC, MS 5) *) Adapterkábel MAN 12 tű (EDC, MS 6.1, MS 6.4, CR, EDC7C) *) Adapterkábel PSA (**-gal együtt) *) Adapterkábel PSA (+/- csipesz) *) Adapterkábel PSA (10 tű) motorvezérlés-rendszerekhez *) Adapterkábel PSA 3 tű pl. az ABS-hez (szükséges ) *) Adapterkábel Hyundai/Mitsubishi *) Adapterkábel Fiat csoport *) Adapterkábel Rover **) Tápellátás, banándugó és tápellátás aljzat *) Adapterkábel Ford *) Adapterkábel Ford EEC *) Ford adapter PSG-5 szivattyú CAN-on keresztül ***) Adapterkábel VW/Audi ***) Adapterkábel Citroën ***) Adapterkábel Fiat csoport Univerzális adapterkábel 4 tű OBD adapterkábel 5 m OBD adapterkábel 3 m OBD adapterbox OBD adapterbox OBD csatlakozóval Gumiabroncs szelep-aktivátor (távirányítású) USB összekötőkábel, 5 m Vizsgálókábel-készlet Tartóelem *) Csak az UNI 4, ( ) adapterkábellel együtt **) Csak az vel együtt ***) Új adapter-koncepció 7

490 *) Adapterkábel Nissan/Ford 1 684 463 651 *) Adapterkábel VW/Audi/Seat 1 684 463 467 *) Adapterkábel Renault 1 684 463 468 *) Adapterkábel Daewoo 1 684 463 489 Feszültségszint adaptáció 12 V/5 V

8 Bosch hozzáértő partner a műhelyfelszerelések területén Vezérlőegység-diagnosztika A Bosch fejlesztései a járműgyártás innovációinak szolgálatában Az autókban egyre nagyobb arányban jelenlévő elektronikus alkatrészeknek megfelelően a Bosch minden műhely és szervizkoncepció számára megfelelő diagnosztikai technikát kínál. A robosztus kialakítású, innovatív és a gépjárműtechnika legújabb fejlesztéseinek megfelelően számítógéppel támogatott diagnosztikai berendezések segítik a hibák gyors és biztos felderítését. A moduláris felépítés lehetővé teszi az ESI[tronic] szoftverből származó információk hatékony és széles körű alkalmazását, akár hálózatba kapcsolva is. A hordozhatóan kialakított berendezések és a felhasználóbarát kezelőfelületek egyaránt a hatékony és időtakarékos diagnosztikát segítik. Gépjárműrendszer-vizsgálat A műszaki változtatások és a termékkínálat módosításának jogát fenntartjuk. Emisszió vizsgálat Részegységvizsgálat Akkumulátor-szervizberendezések Klímaberendezés-szervizkészülékek Itt juthat hozzá az eredeti Bosch minőséghez: Futómű-ellenőrzés Robert Bosch Kft. Gépjármű-diagnosztika H-1103 Budapest, Gyömrői út 120. Telefon: (1) , Fax: (1) aa-pr@hu.bosch.com

A robosztus kialakítású, innovatív és a gépjárműtechnika legújabb fejlesztéseinek megfelelően számítógéppel támogatott diagnosztikai berendezések segítik a hibák gyors és biztos felderítését.
